KÄYTTÖOHJE AME 842 VIKING

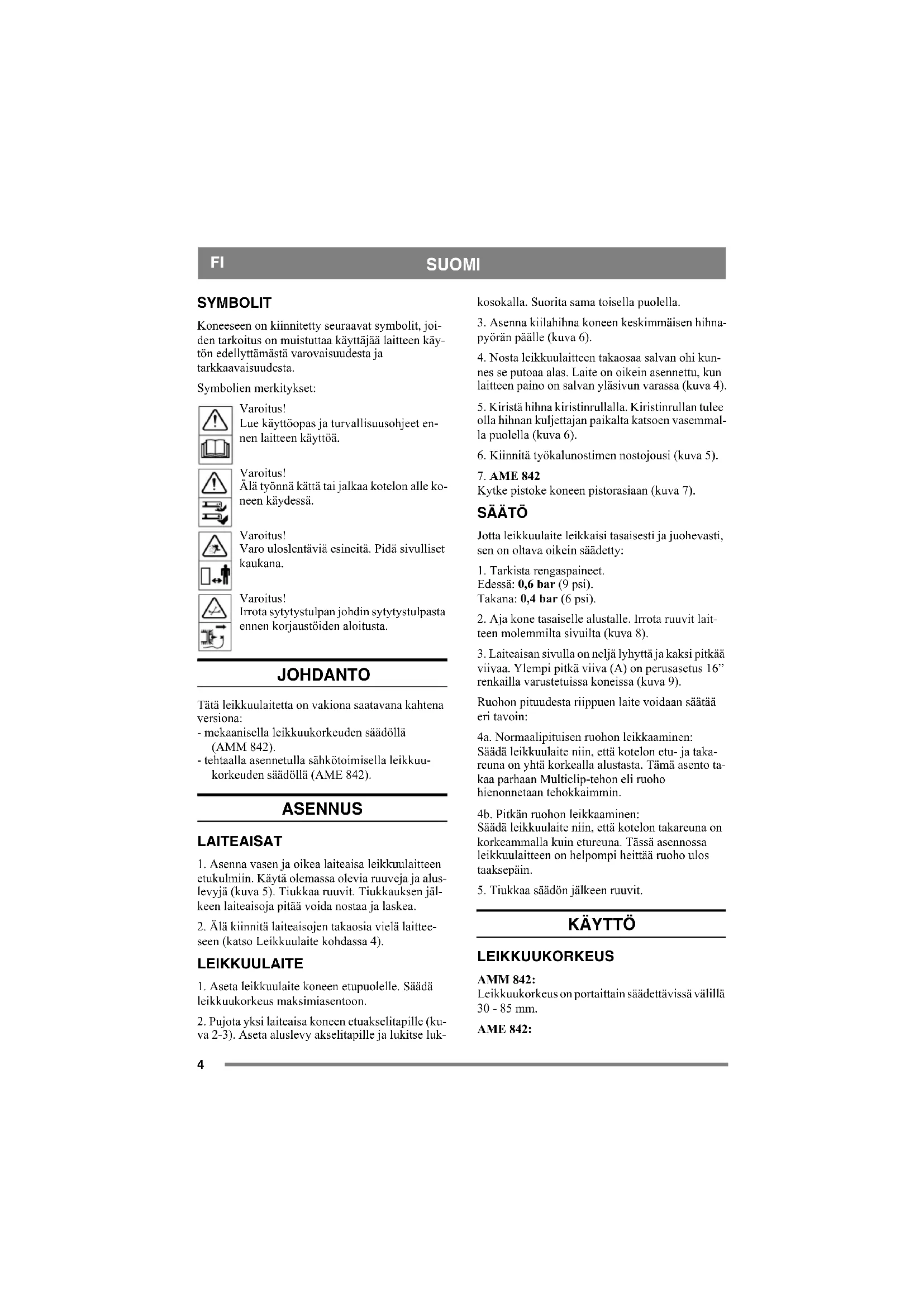

SYMBOLIT Koneeseen on kiinnitetty seuraavat symbolit, joi- den tarkoitus on muistuttaa käyttäjää laitteen käy- tön edellyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Varoitus! Lue käyttöopas ja turvallisuusohjeet en- nen laitteen käyttöä. Varoitus! Älä työnnä kättä tai jalkaa kotelon alle ko- neen käydessä. Varoitus! Varo uloslentäviä esineitä. Pidä sivulliset kaukana. Varoitus! Irrota sytytystulpan johdin sytytystulpasta ennen korjaustöiden aloitusta. JOHDANTO Tätä leikkuulaitetta on vakiona saatavana kahtena versiona: - mekaanisella leikkuukorkeuden säädöllä (AMM 842). - tehtaalla asennetulla sähkötoimisella leikkuu- korkeuden säädöllä (AME 842). ASENNUS LAITEAISAT

1. Asenna vasen ja oikea laiteaisa leikkuulaitteen

etukulmiin. Käytä olemassa olevia ruuveja ja alus- levyjä (kuva 5). Tiukkaa ruuvit. Tiukkauksen jäl- keen laiteaisoja pitää voida nostaa ja laskea.

2. Älä kiinnitä laiteaisojen takaosia vielä laittee-

seen (katso Leikkuulaite kohdassa 4). LEIKKUULAITE

1. Aseta leikkuulaite koneen etupuolelle. Säädä

leikkuukorkeus maksimiasentoon.

2. Pujota yksi laiteaisa koneen etuakselitapille (ku-

va 2-3). Aseta aluslevy akselitapille ja lukitse luk- kosokalla. Suorita sama toisella puolella.

3. Asenna kiilahihna koneen keskimmäisen hihna-

pyörän päälle (kuva 6).

4. Nosta leikkuulaitteen takaosaa salvan ohi kun-

nes se putoaa alas. Laite on oikein asennettu, kun laitteen paino on salvan yläsivun varassa (kuva 4).

5. Kiristä hihna kiristinrullalla. Kiristinrullan tulee

olla hihnan kuljettajan paikalta katsoen vasemmal- la puolella (kuva 6).

6. Kiinnitä työkalunostimen nostojousi (kuva 5).

Kytke pistoke koneen pistorasiaan (kuva 7). SÄÄTÖ Jotta leikkuulaite leikkaisi tasaisesti ja juohevasti, sen on oltava oikein säädetty:

teen molemmilta sivuilta (kuva 8).

3. Laiteaisan sivulla on neljä lyhyttä ja kaksi pitkää

viivaa. Ylempi pitkä viiva (A) on perusasetus 16” renkailla varustetuissa koneissa (kuva 9). Ruohon pituudesta riippuen laite voidaan säätää eri tavoin: 4a. Normaalipituisen ruohon leikkaaminen: Säädä leikkuulaite niin, että kotelon etu- ja taka- reuna on yhtä korkealla alustasta. Tämä asento ta- kaa parhaan Multiclip-tehon eli ruoho hienonnetaan tehokkaimmin. 4b. Pitkän ruohon leikkaaminen: Säädä leikkuulaite niin, että kotelon takareuna on korkeammalla kuin etureuna. Tässä asennossa leikkuulaitteen on helpompi heittää ruoho ulos taaksepäin.

5. Tiukkaa säädön jälkeen ruuvit.

KÄYTTÖ LEIKKUUKORKEUS AMM 842: Leikkuukorkeus on portaittain säädettävissä välillä

Leikkuukorkeus on portaattomasti säädettävissä välillä 30 - 85 mm: Huom. Ilmoitetut leikkuukorkeudet koskevat ta- saisella alustalla seisovaa leikkuulaitetta. LEIKKUUOHJEITA Parhaan Multiclip-tehon saat noudattamalla näitä ohjeita: - leikkaa usein. - käytä moottoria täydellä käyntinopeudella. - pidä leikkuulaitteen pohja puhtaana. - varmista, että terät ovat terävät. - älä leikkaa kosteaa ruohoa. - leikkaa kaksi kertaa (eri leikkuukorkeuksilla), jos ruoho on pitkää.

HUOLTO JA KUNNOSSAPITO

VALMISTELUT Ellei toisin mainita kaikki huolto- ja kunnossapito- toimenpiteet suoritetaan kone paikallaan ja moot- tori pysäytettynä. Estä koneen siirtyminen kiristämällä seisontajarru. Estä tahaton moottorin käynnistymi- nen pysäyttämällä moottori, irrotta- malla sytytysjohdin sytytystulpasta ja maadoittamalla se. Irrota myös akun maattokaapeli. KUNNOSSAPITOVINKKEJÄ Puhdistuksen ja kunnossapidon helpottamiseksi leikkuulaite voidaan kääntää ylös:

1. Säädä leikkuukorkeus maksimiasentoon.

2. Nosta toisella kädellä leikkuulaitteen takareunaa

3. Nosta salpa ylös ja laske leikkuulaitteen takaosa

4. Suorita sama toisella puolella.

5. Kiinnitä kiristysrullan varsi kiinnikkeeseen (ku-

6. Irrota hihna keskimmäiseltä hihnapyörältä.

7. Nosta leikkuulaite vaaka-asentoon (kuva 12).

Kun leikkuulaite lasketaan työasentoon varmista, että salpa putoaa ala-asentoon kun leikkuulaitteen takapäätä nostetaan (kuva 4). PUHDISTUS Leikkuulaitteen alapuoli tulee huuhdella aina käy- tön jälkeen. Jos ruoho on kuivunut kiinni, kaavi alapuoli puh- taaksi. Korjaa tarvittaessa alapuolen maalivauriot ruoste- vaurioiden ehkäisemiseksi. TERÄT Käytä suojakäsineitä teriä vaihdettaes- sa viiltohaavojen välttämiseksi. Varmista, että terät ovat terävät. Se on parhaan leikkuutuloksen edellytys. Tarkasta aina terät sen jälkeen, kun ne ovat osuneet johonkin kiinteään esteeseen. Jos terät ovat vauri- oituneet, vialliset osat tulee vaihtaa. Käytä vain alkuperäisvaraosia. Muiden kuin alkuperäisvaraosien käyttö saat- taa aiheuttaa vaaratilanteen, vaikka ne sopisivatkin koneeseen. Asenna terät kuvan 13 mukaisesti. Terän ylöstai- tettu reuna tulee sisäpuolelle teräkiinnikettä vas- ten. Leikkuujärjestelmä koostuu kahdesta teräpalkista, joissa on kaksi vaihdettavaa terää Y (kuva 14). Te- riä vaihdettaessa ne on aina vaihdettava pareittain epätasapainon välttämiseksi. Asenna uudet terät. Tiukkaa ruuvit V ja W kunnol- la. Tiukkuus: V - 9,8 Nm, W - 24 Nm. Jos terä osuu voimakkaasti kiinteään esteeseen, se saattaa kääntyä sivuun. Löysää lukkomutteri X ja käännä terä takaisin paikalleen. Asenna uusi mur- tokantaruuvi V. Tiukkaa lukkomutterit X ja Z. HAMMASHIHNA Teriä käytetään hammashihnalla. Jos jokin teristä on osunut kiinteään esteeseen, esim. kiveen, hihnan kireys saattaa muuttua. Tämä voi aiheuttaa sen, että hihna hyppää yhden ham- paan yli, mikä ajan myötä aiheuttaa terien vaurioi- tumisen. Voimakkaan osuman jälkeen varmista aina, että molemmat terät ovat kohti- suorassa toisiinsa nähden (kuva 13).6 SUOMI

Veitsien työalueet ovat limittäin. Jos terien asento muuttuu, ne saattavat osua toisiinsa. Tämä aiheut- taa leikkuulaitteen vakavan vaurioitumisen. Jos näin käy, toimita kone leikkuulaitteineen huol- tokorjaamoon korjausta ja tarkastusta varten. TEKNISET TIEDOT AMM 842 AME 842 Leikkuuleveys 107 cm 107 cm Leikkuukor- keus
