BEDIENUNGSANLEITUNG AME 842 VIKING

AMM 842, AME 842 GEBRAUCHSANWEISUNG

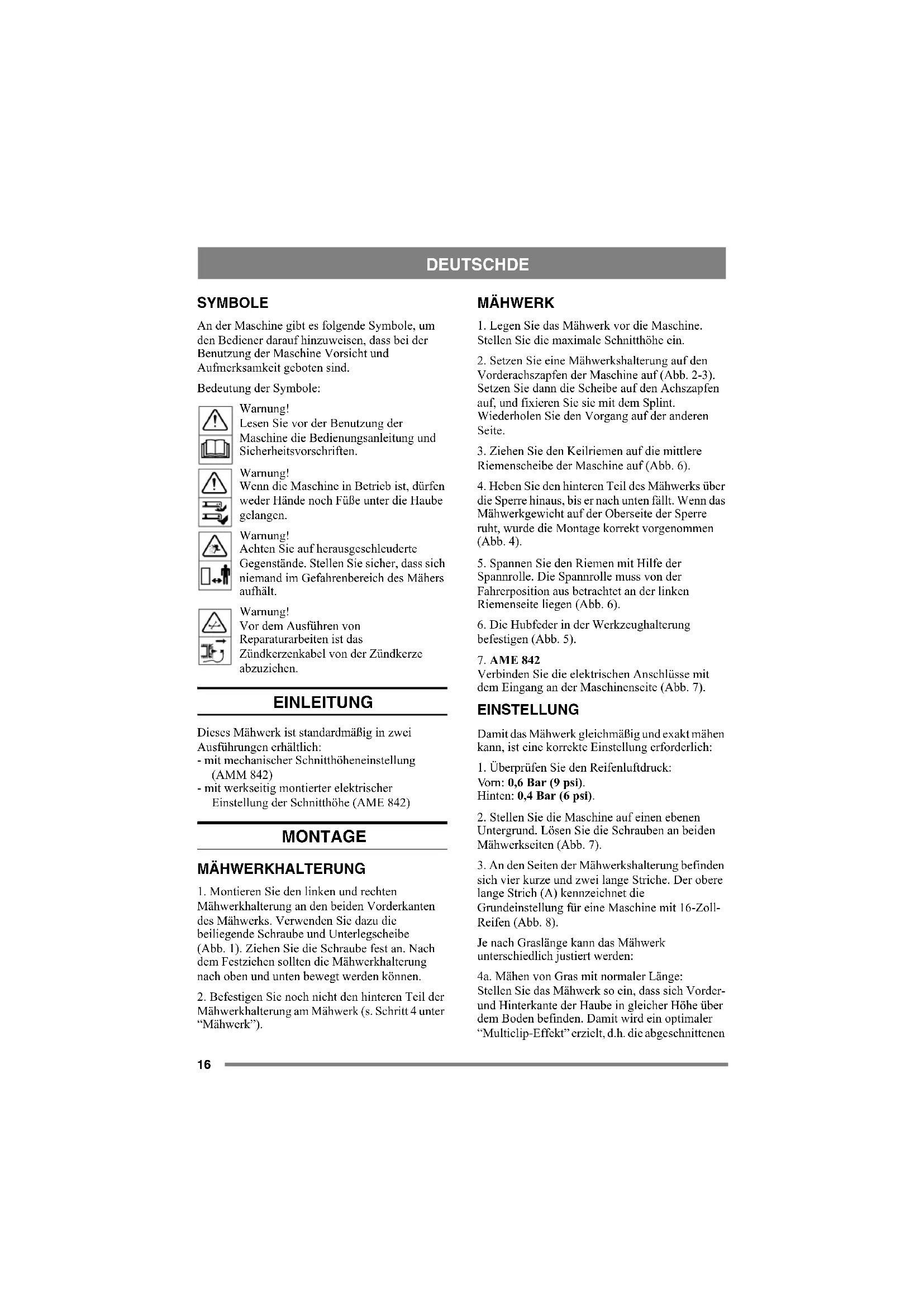

DEUTSCHDE SYMBOLE An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Benutzung der Maschine Vorsicht und Aufmerksamkeit geboten sind. Bedeutung der Symbole: Warnung! Lesen Sie vor der Benutzung der Maschine die Bedienungsanleitung und Sicherheitsvorschriften. Warnung! Wenn die Maschine in Betrieb ist, dürfen weder Hände noch Füße unter die Haube gelangen. Warnung! Achten Sie auf herausgeschleuderte Gegenstände. Stellen Sie sicher, dass sich niemand im Gefahrenbereich des Mähers aufhält. Warnung! Vor dem Ausführen von Reparaturarbeiten ist das Zündkerzenkabel von der Zündkerze abzuziehen. EINLEITUNG Dieses Mähwerk ist standardmäßig in zwei Ausführungen erhältlich: - mit mechanischer Schnitthöheneinstellung (AMM 842) - mit werkseitig montierter elektrischer Einstellung der Schnitthöhe (AME 842) MONTAGE MÄHWERKHALTERUNG

1. Montieren Sie den linken und rechten

Mähwerkhalterung an den beiden Vorderkanten des Mähwerks. Verwenden Sie dazu die beiliegende Schraube und Unterlegscheibe (Abb. 1). Ziehen Sie die Schraube fest an. Nach dem Festziehen sollten die Mähwerkhalterung nach oben und unten bewegt werden können.

2. Befestigen Sie noch nicht den hinteren Teil der

Mähwerkhalterung am Mähwerk (s. Schritt 4 unter “Mähwerk”). MÄHWERK

1. Legen Sie das Mähwerk vor die Maschine.

Stellen Sie die maximale Schnitthöhe ein.

2. Setzen Sie eine Mähwerkshalterung auf den

Vorderachszapfen der Maschine auf (Abb. 2-3). Setzen Sie dann die Scheibe auf den Achszapfen auf, und fixieren Sie sie mit dem Splint. Wiederholen Sie den Vorgang auf der anderen Seite.

3. Ziehen Sie den Keilriemen auf die mittlere

Riemenscheibe der Maschine auf (Abb. 6).

4. Heben Sie den hinteren Teil des Mähwerks über

die Sperre hinaus, bis er nach unten fällt. Wenn das Mähwerkgewicht auf der Oberseite der Sperre ruht, wurde die Montage korrekt vorgenommen (Abb. 4).

5. Spannen Sie den Riemen mit Hilfe der

Spannrolle. Die Spannrolle muss von der Fahrerposition aus betrachtet an der linken Riemenseite liegen (Abb. 6).

6. Die Hubfeder in der Werkzeughalterung

Verbinden Sie die elektrischen Anschlüsse mit dem Eingang an der Maschinenseite (Abb. 7). EINSTELLUNG Damit das Mähwerk gleichmäßig und exakt mähen kann, ist eine korrekte Einstellung erforderlich:

1. Überprüfen Sie den Reifenluftdruck:

Vo r n : 0,6 Bar (9 psi). Hinten: 0,4 Bar (6 psi).

2. Stellen Sie die Maschine auf einen ebenen

Untergrund. Lösen Sie die Schrauben an beiden Mähwerkseiten (Abb. 7).

3. An den Seiten der Mähwerkshalterung befinden

sich vier kurze und zwei lange Striche. Der obere lange Strich (A) kennzeichnet die Grundeinstellung für eine Maschine mit 16-Zoll- Reifen (Abb. 8). Je nach Graslänge kann das Mähwerk unterschiedlich justiert werden: 4a. Mähen von Gras mit normaler Länge: Stellen Sie das Mähwerk so ein, dass sich Vorder- und Hinterkante der Haube in gleicher Höhe über dem Boden befinden. Damit wird ein optimaler “Multiclip-Effekt” erzielt, d.h. die abgeschnittenen17 DEUTSCH DE Halme werden optimal zerkleinert. 4b. Mähen von langem Gras: Stellen Sie das Mähwerk so ein, dass die Hinterkante der Haube höher liegt als die Vorderkante. Dadurch kann das Mähwerk gemähtes Gras leichter an der Hinterkante auswerfen.

5. Ziehen Sie nach vorgenommener Einstellung

die Schrauben fest an. GEBRAUCH SCHNITTHÖHE AMM 842: Die Schnitthöhe ist zwischen 30 und 85 mm stufenweise einstellbar. AME 842: Die Schnitthöhe ist zwischen 30 und 85 mm stufenlos einstellbar. Anm.: Die angegebenen Schnitthöhen gelten, wenn sich die Maschine auf festem Untergrund befindet.

Befolgen Sie diese Ratschläge, um einen optimalen “Multiclip-Effekt” zu erzielen: - Mähen Sie die Grasflächen regelmäßig. - Betreiben Sie den Motor mit Vollgas. - Halten Sie die Unterseite des Mähwerks sauber. - Verwenden Sie stets scharfe Messer. - Mähen Sie nie nasses Gras. - Mähen Sie bei hohem Gras zweimal mit unterschiedlicher Schnitthöhe.

VORBEREITUNG Wenn nichts anderes angegeben ist, sind Service- und Wartungsmaßnahmen bei still stehender Maschine und abgestelltem Motor durchzuführen. Ziehen Sie stets die Feststellbremse an, um ein Rollen der Maschine auszuschließen. Halten Sie den Motor an, ziehen Sie das Zündkerzenkabel von der Zündkerze ab, und erden Sie es, um ein unbeabsichtigtes Starten des Motors zu verhindern. Trennen Sie das Minuskabel von der Batterie.

HINWEISE ZUR WARTUNG

Um Reinigung und Wartung zu vereinfachen, kann das Mähwerk umgekippt werden:

1. Stellen Sie die maximale Schnitthöhe ein.

2. Heben Sie den hinteren Teil des Mähwerks mit

einer Hand an (Abb. 10).

3. Bewegen Sie die Sperre nach oben, und senken

Sie die Mähwerkrückseite ab (Abb. 10).

4. Wiederholen Sie den Vorgang auf der anderen

5. Befestigen Sie den Spannarm am Haken

6. Ziehen Sie den Riemen von der mittleren

7. Kippen Sie das Mähwerk in eine senkrechte

Stellung (Abb. 12). Wenn das Mähwerk in die Betriebsstellung gekippt wird, muss die Sperre beim Anheben der Mähwerkhinterseite in seiner Position einrasten (Abb. 4). REINIGUNG Nach jedem Einsatz ist die Unterseite des Mähwerks mit Wasser abzuspülen. Wenn Gras angetrocknet ist, die Unterseite durch Abkratzen reinigen. Tragen Sie bei Bedarf Farbe auf die Unterseite auf, um einem Rostbefall vorzubeugen. MESSER Tragen Sie beim Wechseln der Messer Schutzhandschuhe, um Schnittverletzungen zu berhindern. Achten Sie stets darauf, dass die Messer scharf sind. So erzielen Sie optimale Mähergebnisse. Kontrollieren Sie nach einer Kollision stets den Zustand der Messer. Bei einer Beschädigung des Messersystems sind defekte Teile auszutauschen.18 DEUTSCHDE Verwenden Sie ausschließlich Originalersatzteile. Die Verwendung anderer Ersatzteile ist mit Risiken verbunden, auch wenn die Teile zur Maschine passen. Montieren Sie die Messer gemäß Abbildung 13, auf der die Schneiden markiert sind. Die gebogene Messerkante ist innen an der Messerbefestigung anzubringen. Das Mähsystem besteht aus zwei Messerreihen mit zwei austauschbaren Klingen Y (s. Abb. 14). Um ein gleichmäßiges Schneiden zu gewährleisten, sind beide Klingen stets gleichzeitig zu wechseln. Montieren Sie die neuen Messer. Ziehen Sie die Schrauben V und W fest an. Verwenden Sie hierbei folgendes Drehmoment: V - 9,8 Nm, W - 24 Nm. Bei heftigen Kollisionen können sich die Klingen verbiegen. Lösen Sie die Gegenmutter X, und biegen Sie die Klingen zurück. Montieren Sie einen neuen Original-Sicherheitsbolzen V. Ziehen Sie die Muttern X und Z fest an. ZAHNRIEMEN Beide Klingen im Mähwerk werden von einem Zahnriemen angetrieben. Wenn eines der Messer auf einen festen Gegenstand stößt (z. B. auf einen Stein), kann sich die Riemenspannung ändern. Dies kann einen fehlerhaften Betrieb des Zahnriemens verursachen, der wiederum zu Messerschäden führen kann. Kontrollieren Sie nach einer heftigen Kollision stets, dass die beiden Messer im rechten Winkel zueinander stehen (Abb. 13). Die Arbeitsbereiche der einzelnen Messer überschneiden sich. Wenn sich die Position der Messer zueinander ändert, besteht ein hohes Risiko für ein Aufeinandertreffen der Messer. Dadurch können schwere Schäden am Mähwerk hervorgerufen werden. Ist dies der Fall, geben Sie die Maschine samt Mähwerk bei einer Servicewerkstatt für Reparatur und Durchsicht ab. ZUBEHÖR Für das Mähen dicht an Hausfundamenten und Gartenmauern kann das Mähwerk mit Stützrollen an den vorderen Kanten ausgestattet werden, die vor Beschädigungen schützen. TECHNISCHE DATEN AMM 842 AME 842 Arbeitsbreite 107 cm 107 cm Schnitthöhe 30 - 85 mm 30 - 85 mm Netto-gewicht 53 kg 53 kg4 ENGLISH
