AME 842 - Grasmaaier VIKING - Gratis gebruiksaanwijzing en handleiding

Merk	VIKING
Model	AME 842
Producttype	Grasmaaier
Snijbreedte	107 cm
Snijhoogte	30 tot 85 mm, continu verstelbaar (elektrisch)
Netto gewicht	53 kg
Aandrijving	Verbrandingsmotor (benzine)
Snijsysteem	Multiclip met twee stangen en twee Y-messen
Aandrijving messen	Directe riemaandrijving
Hoogteverstelling	Elektrisch (AME 842)
Bandenspanning voor	0,6 bar (9 psi)
Bandenspanning achter	0,4 bar (6 psi)
Bandentype	16 inch
Veiligheid	Handrem, veiligheidspal, motorstop
Onderhoud	Reiniging na gebruik, messen per paar vervangen, controle van de riem
Reserveonderdelen	Y-messen, riem, schroeven, bouten (origineel VIKING)
Aanhaalmoment messen	Schroef V: 9,8 Nm, Schroef W: 24 Nm
Vaste snijhoogte (model AMM)	30-85 mm per inkepingen

Veelgestelde vragen - AME 842 VIKING

Hoe stel ik de snijhoogte in op de grasmaaier AME 842?

Bij het model AME 842 wordt de snijhoogte elektrisch continu ingesteld tussen 30 en 85 mm. Gebruik de speciale bediening om de hoogte aan te passen aan de lengte van het gras.

Welke bandenspanning wordt aanbevolen voor de grasmaaier VIKING AME 842?

De aanbevolen spanning is 0,6 bar (9 psi) voor de voorbanden en 0,4 bar (6 psi) voor de achterbanden. Controleer dit regelmatig op een vlakke ondergrond.

Hoe reinig ik de onderkant van het maaidek?

Spoel na elk gebruik de onderkant van het maaidek af met water. Indien nodig, schraap het gedroogde gras eraf. Klap het maaidek in verticale stand om het reinigen te vergemakkelijken, nadat u de snijhoogte op maximaal hebt ingesteld en de riem hebt losgemaakt.

Hoe vervang ik de messen van de grasmaaier?

Draag beschermende handschoenen. Vervang altijd de twee Y-messen tegelijk. Plaats de nieuwe messen met de omgeslagen rand naar binnen. Draai de schroeven V aan tot 9,8 Nm en de schroeven W tot 24 Nm.

Wat te doen na een harde klap (steen, obstakel)?

Controleer of de messen nog haaks op elkaar staan. Als ze verbogen zijn, draai dan moer X los, buig het mes terug en vervang bout V door een nieuwe. Controleer de riem en de uitlijning. Bij twijfel, breng de grasmaaier naar een gespecialiseerde service.

Hoe klap ik het maaidek om voor onderhoud?

Stel de snijhoogte in op maximaal. Til de achterrand met één hand op, duw de veiligheidspal in en laat het achterste deel zakken. Herhaal aan de andere kant. Haak de spanspanner in, maak de riem los van de centrale poelie, en klap de grasmaaier in verticale stand.

Welk aanhaalmoment voor de messchroeven?

Het aanhaalmoment is 9,8 Nm voor schroef V en 24 Nm voor schroef W. Gebruik een momentsleutel voor een precieze aandraaiing.

Hoe verkrijg ik een optimaal Multiclip-effect?

Voor een perfect resultaat: maai regelmatig, laat de motor op volle toeren draaien, houd de onderkant van het maaidek schoon, gebruik scherpe messen, maai geen nat gras, en als het gras hoog is, maai dan in twee keer met twee verschillende snijhoogtes.

Wat te doen als het gras te hoog is?

Stel de maaieenheid zo af dat de achterkant van de behuizing hoger is dan de voorkant om de afvoer te vergemakkelijken. Maai het gras in twee passages: eerst op een hogere hoogte, daarna op de gewenste hoogte.

Hoe installeer ik de grasmaaier voor het eerst?

Monteer de voorarmen op het maaidek met schroeven en ringen. Bevestig het maaidek aan de machine door de armen in de fusees van de besturing te schroeven. Leg de riem over de centrale poelie, span deze met de spanspanner en bevestig de hefveer. Voor de AME 842, sluit de elektrische stekker aan.

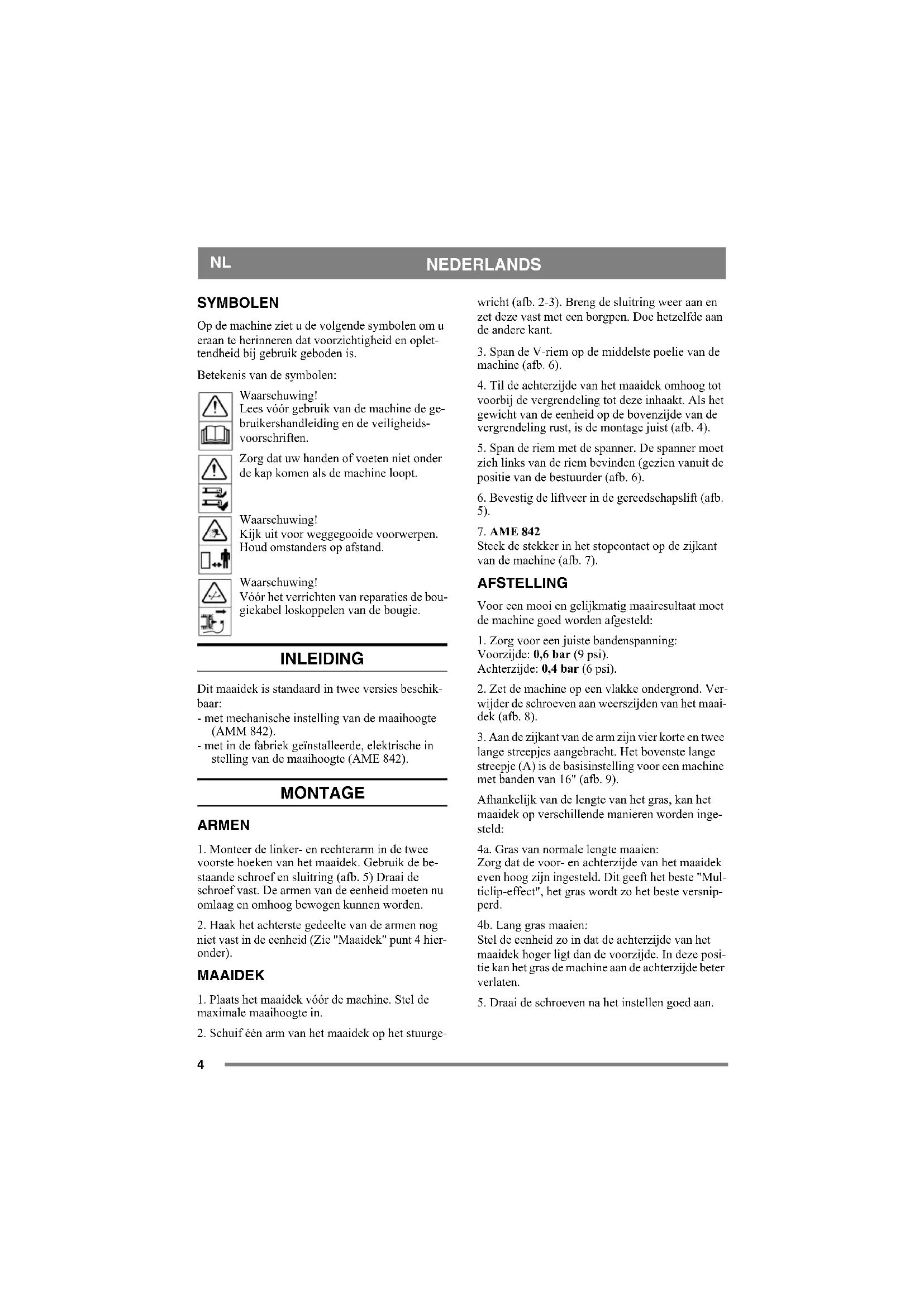

GEBRUIKSAANWIJZING AME 842 VIKING

Op de machine ziet u de volgende symbolen om u eraan te herinneren dat voorzichtigheid en oplettendheid bij gebruik geboden is.

Betekenis van de symbolen:

Waarschuwing!

Lees vóór gebruik van de machine de gebruikershandleiding en de veiligheidsvoorschriften.

Zorg dat uw handen of voeten niet onder de kap komen als de machine loopt.

Waarschuwing!

Kijk uit voor weggegooide voorwerpen.

Houd omstanders op afstand.

Waarschuwing!

Vóór het verrichten van reparaties de bougiekabel loskoppelen van de bougie.

INLEIDING

Dit maaidek is standaard in twee versies beschikbaar:

- met mechanische instelling van de maaihoogte (AMM 842).

- met in de fabriek geïnstalleerde, elektrische in stelling van de maaihoogte (AME 842).

MONTAGE

ARMEN

1. Monteer de linker- en rechterarm in de twee voorste hoeken van het maaidek. Gebruik de bestaande schroef en sluitring (afb. 5) Draai de schroef vast. De armen van de eenheid moeten nu omlaag en omhoog bewogen kunnen worden.
2. Haak het achterste gedeelte van de armen nog niet vast in de eenheid (Zie "Maaidek" punt 4 hieronder).

MAAIDEK

1. Plaats het maaidek vóór de machine. Stel de maximale maaihoogte in.
2. Schuif één arm van het maaidek op het stuurge-

wricht (afb. 2-3). Breng de sluitring weer aan en zet deze vast met een borgpen. Doe hetzelfde aan de andere kant.

1. Span de V-riem op de middelste poelie van de machine (afb. 6).
2. Til de achterzijde van het maaidek omhoog tot voorbij de vergrendeling tot deze inhaakt. Als het gewicht van de eenheid op de bovenzijde van de vergrendeling rust, is de montage juist (afb. 4).

3. Span de riem met de spanner. De spanner moet zich links van de riem bevinden (gezien vanuit de positie van de bestuurder (afb. 6).

4. Bevestig de liftveer in de gereedschapslift (afb. 5).

7. AME 842

Steek de stekker in het stopcontact op de zijkant van de machine (afb. 7).

AFSTELLING

Voor een mooi en gelijkmatig maairesultaat moet de machine goed worden afgesteld:

1. Zorg voor een juiste bandenspanning: Voorzijde: 0,6 bar (9 psi).
   Achterzijde: 0,4 bar (6 psi).
2. Zet de machine op een vlakke ondergrond. Verwijder de schroeven aan weerszijden van het maaidek (afb. 8).
3. Aan de zijkant van de arm zijn vier korte en twee lange streepjes aangebracht. Het bovenste lange streepje (A) is de basisinstelling voor een machine met banden van 16" (afb. 9).

Afhankelijk van de lengte van het gras, kan het maaidek op verschillende manieren worden ingesteld:

4a. Gras van normale lengte maaien: Zorg dat de voor- en achterzijde van het maaidek even hoog zijn ingesteld. Dit geeft het beste "Multiclip-effect", het gras wordt zo het beste versnip- perd.
4b. Lang gras maaien:

Stel de eenheid zo in dat de achterzijde van het maaidek hoger ligt dan de voorzijde. In deze positie kan het gras de machine aan de achterzijde beter verlaten.

1. Draai de schroeven na het instellen goed aan.

MACHINE GEBRUIKEN

MAAIHOOGTE

AMM 842:

De maaihoogte kan op verschillende vaste standen tussen 30 en 85 mm worden ingesteld.

AME 842:

De maaihoogte is variabel tussen 30 en 85 mm.

Opmerking: De gegeven maaihoogtes zijn van toepassing bij gebruik van de machine op een stevige ondergrond.

MAAITIPS

Gebruik deze tips voor een optimaal "Multiclip-effect":

• maai regelmatig.
• gebruik de motor op volle kracht.
• houd de onderzijde van het maaidek schoon.
• zorg dat de messen scherp zijn.
• maai niet als het gras nat is.
• maai twee keer (met verschillende maaihoogte) als het gras lang is.

SERVICE EN ONDERHOUD

VOORBEREIDING

Tenzij anders aangegeven moet alle service en onderhoud worden uitgevoerd als de machine stil staat en de motor niet draait.

Zorg dat de machine niet kan wegrollen. Gebruik daarom altijd de parkeerrem.

Voorkom dat de motor onbedoeld start door altijd de motor uit te zetten, de bougiekabel los te koppelen van de bougie en deze te aarden. Maak de minkabel los van de accu.

ONDERHOUDSTIPS

Om het schoonmaken en onderhoud van de machine te vergemakkelijken kan het maaidek worden opgeklapt:

1. Stel de maaihoogte in op de maximale hoogte.

2. Til de achterzijde van het maaidek met één hand op (afb. 10).

3. Druk de vergrendeling in en laat de achterzijde van de eenheid los (afb. 10).

4. Herhaal de procedure aan de andere kant.
5. Haak de arm van de riemspanner in het bevestigingspunt (afb. 11)
6. Maak de riem van de middelste poelie los.
7. Klap het maaidek in verticale positie (afb. 12).

Als het maaidek is neergeklapt in de werkpositie moet u ervoor zorgen dat de vergrendeling in de juiste positie valt als de achterzijde van het maaidek wordt opgetild (afb. 4).

SCHOONMAKEN

Na ieder gebruik moet de onderzijde van het maai-dek worden schoongespoten.

Gedroogd en vastgekoekt gras kan door losschrapen van de onderzijde worden verwijderd.

Indien noodzakelijk kunt u de onderzijde bijlakken om roest te voorkomen.

MESSEN

Gebruik werkhandschoenen bij het verwisselen van de messen: deze zijn scherp!

Zorg dat de messen altijd scherp zijn. Zo krijgt u het beste maairesultaat.

Controlcer de messen altijd als deze ergens tegen hebben gestoten. Als de messen zijn beschadigd, moeten de beschadigde onderdelen worden vervangen.

Gebruik altijd originele reserveonderdelen. Niet-originele reserveonderdelen kunnen verwondingen veroorzaken, ook al passen ze in de machine.

Monteer de messen zoals wordt aangegeven in afb. 13 waar de mesrand wordt gemarkeerd. De omhooggebogen rand van het mes moet in de richting van de mesophanging worden gemonteerd.

Het maaisysteem bestaat uit twee mesbladen met twee vervangbare messen Y (afb. 14). Bij het vervangen van de mesbladen vervangt u beide messen om onbalans te voorkomen.

Monteer de nieuwe messen. Draai de schroeven V en W goed aan. Aanhaalmoment: V - 9,8 Nm, W - 24 Nm.

Bij een krachtige botsing kunnen de messen wor-

NL

NEDERLANDS

den verbogen. Draai moer X los en duw het mes terug. Plaats een nieuwe originele schroef V. Draai moeren X en Z aan.

AANDRIJFRIEM

Beide messen worden binnen in het maaidek aangedreven door een aandrijfriem.

Als één van de messen op een hard voorwerp (bijv. een steen) stoot, kan de riemspanning veranderen. Dit kan ertoe leiden dat de riem slipt, wat de messen op de lange termijn kan beschadigen.

Na een krachtige botsing moet u daarom altijd controleren of beide messen in de juiste hoek ten opzichte van elkaar staan (afb. 13).

De werkgebieden van de messen overlappen elkaar. Als de positie van de messen ten opzichte van elkaar is veranderd, kunnen de messen elkaar mis-schien raken. Hierdoor kan ernstige schade aan het maaidek ontstaan.

Als dit het geval is, neemt u het maaidek mee naar een reparatieservice voor reparatie en inspectie.

TECHNISCHE GEGEVENS

	AMM 842 AME 842
Maalbreedte 107	cm 107 cm
Maaihoogte 30-85	mm 30-85 mm
Netto gewicht 53	kg 53 kg

IT

ITALIANO

SIMBOLI
