AME 842 - Fűnyíró VIKING - Ingyenes használati útmutató

Márka	VIKING
Modell	AME 842
Terméktípus	Fűnyíró
Vágásszélesség	107 cm
Vágásmagasság	30-85 mm, folyamatosan állítható (elektromos)
Nettó tömeg	53 kg
Üzemanyag	Hőmotor (benzin)
Vágórendszer	Multiclip két rúddal és két Y alakú késsel
Kések hajtása	Közvetlen hajtású szíj
Magasságállítás	Elektromos (AME 842)
Első gumiabroncsok nyomása	0,6 bar (9 psi)
Hátsó gumiabroncsok nyomása	0,4 bar (6 psi)
Gumiabroncs típusa	16 hüvelyk
Biztonság	Kézi fék, biztonsági retesz, motorleállítás
Karbantartás	Használat utáni tisztítás, kések páronkénti cseréje, szíj ellenőrzése
Alkatrészek	Y kések, szíj, csavarok, anyák (VIKING eredeti)
Kések meghúzási nyomatéka	V csavar: 9,8 Nm, W csavar: 24 Nm
Fix vágásmagasság (AMM modell)	30-85 mm fokozatonként

Gyakran ismételt kérdések - AME 842 VIKING

Hogyan állítsuk be a vágásmagasságot az AME 842 fűnyírón?

Az AME 842 modellen a vágásmagasság elektromosan folyamatosan állítható 30 és 85 mm között. Használja a dedikált vezérlőt a magasság beállításához a fű hosszának megfelelően.

Milyen gumiabroncsnyomás ajánlott a VIKING AME 842 fűnyíróhoz?

Az ajánlott nyomás 0,6 bar (9 psi) az első és 0,4 bar (6 psi) a hátsó abroncsoknál. Rendszeresen ellenőrizze sima talajon.

Hogyan tisztítsuk meg a vágóasztal alját?

Minden használat után öblítse le vízzel a vágóasztal alját. Szükség esetén kaparja le a megszáradt füvet. Hajtsa fel az asztalt függőleges helyzetbe a tisztítás megkönnyítéséhez, miután a vágásmagasságot maximálisra állította és a szíjat kioldotta.

Hogyan cseréljük ki a fűnyíró késeit?

Viseljen védőkesztyűt. Mindig mindkét Y kést egyszerre cserélje. Szerelje be az új késeket a behajtott éllel befelé. Húzza meg a V csavarokat 9,8 Nm és a W csavarokat 24 Nm nyomatékkal.

Mit tegyünk erős ütközés (kő, akadály) után?

Ellenőrizze, hogy a kések derékszögben állnak-e egymáshoz képest. Ha meghajlottak, lazítsa meg az X anyát, egyenesítse ki a kést, és cserélje ki a V csavart egy újra. Ellenőrizze a szíjat és a beállítást. Kétség esetén bízza a fűnyírót szakemberre.

Hogyan hajtsuk le a vágóasztalt karbantartáshoz?

Állítsa a vágásmagasságot a maximumra. Emelje meg a hátsó élt egy kézzel, nyomja be a biztonsági reteszt, és engedje el a hátsó részt. Ismételje meg a másik oldalon. Akassza be a feszítőt, vegye le a szíjat a középső szíjtárcsáról, majd hajtsa le a fűnyírót függőleges helyzetbe.

Mekkora a kések csavarjainak meghúzási nyomatéka?

A meghúzási nyomaték 9,8 Nm a V csavarhoz és 24 Nm a W csavarhoz. Használjon nyomatékkulcsot a pontos meghúzáshoz.

Hogyan érhető el az optimális Multiclip hatás?

A tökéletes eredmény érdekében: gyakran nyírjon, járassa a motort teljes gázzal, tartsa tisztán az asztal alját, használjon éles késeket, ne nyírjon nedves füvet, és ha a fű magas, vágja két menetben, két különböző vágásmagassággal.

Mit tegyünk, ha a fű túl magas?

Állítsa be a vágóegységet úgy, hogy a ház hátulja magasabb legyen, mint az eleje a jobb elvezetés érdekében. Vágja a füvet két menetben: először magasabb, majd a kívánt magasságban.

Hogyan telepítsük a fűnyírót először?

Szerelje fel az első karokat a vágóasztalra csavarokkal és alátétekkel. Rögzítse az asztalt a géphez a karok becsavarozásával a kormánycsapágyakba. Helyezze a szíjat a középső szíjtárcsára, feszítse meg a feszítővel, és rögzítse az emelőrugót. Az AME 842 esetén csatlakoztassa az elektromos dugót.

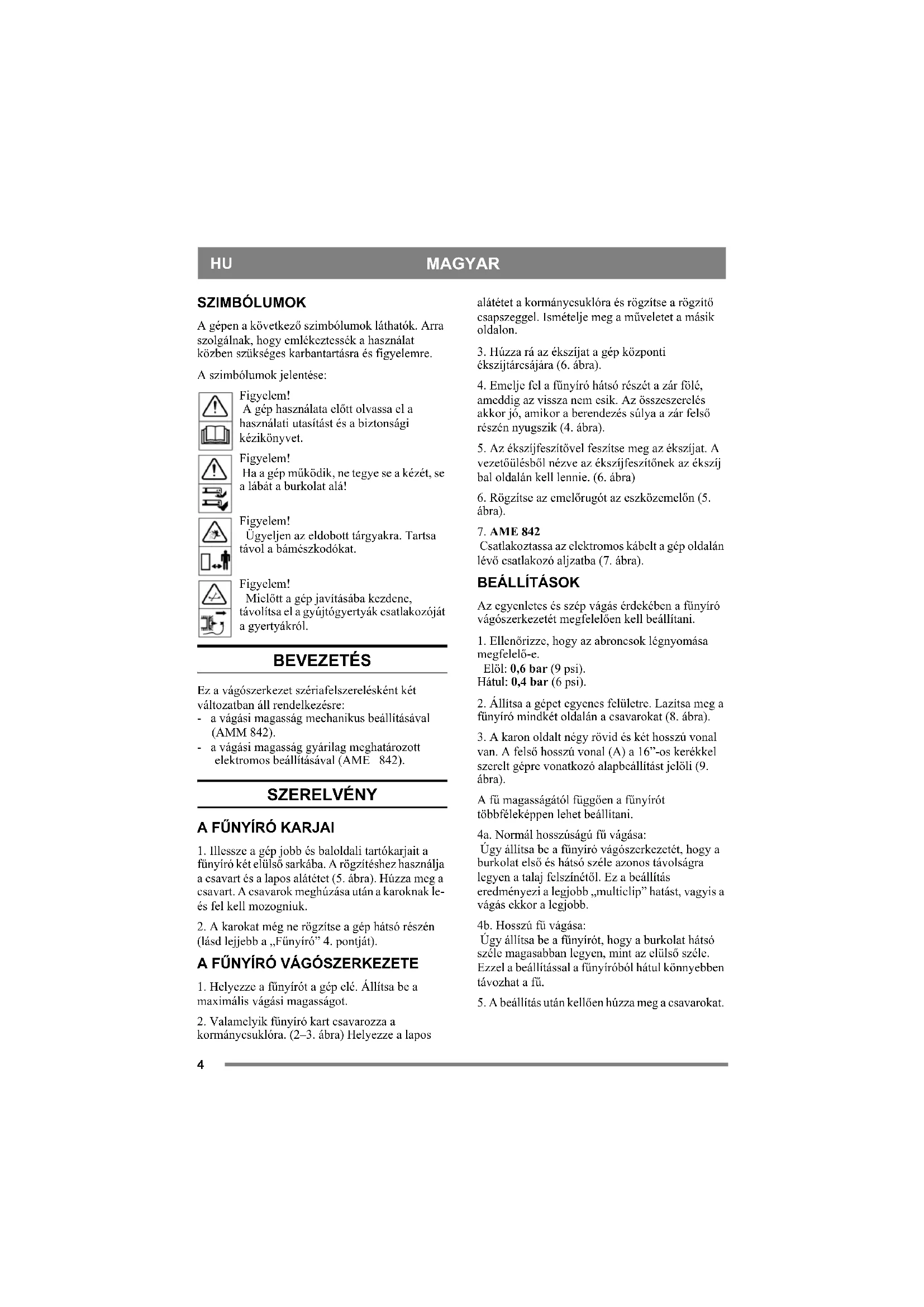

HASZNÁLATI ÚTMUTATÓ AME 842 VIKING

A gépen a következő szimbólumok láthatók. Arra szolgálnak, hogy emlékeztessék a használat közben szükséges karbantartásra és figyelemre.

A szimbólumok jelentése:

Figyelem!

A gép használata előtt olvassa el a használati utasítást és a biztonsági kézikönyvet.

Figyelem!

Ha a gép működik, ne tegye se a kézét, se a lábát a burkolat alá!

Figyelem!

Ügyeljen az eldobott tárgyakra. Tartsa távol a bámészkodókat.

Figyelem!

Mielött a gép javításába kezdene, távolítsa el a gyújtógyertyák csatlakozóját a gyertyákról.

BEVEZETÉS

Ez a vágószerkezet szériafelszerelésként két változatban áll rendelkezésre:

- a vágási magasság mechanikus beállításával (AMM 842).

- a vágási magasság gyárilag meghatározott elektromos beállításával (AME 842).

SZERELVÉNY

A FÜNYÍRÓ KARJAI

1. Illessze a gép jobb és baloldali tartókarjait a fünyíró két elülső sarkába. A rögzítéshez használja a csavart és a lapos alátétet (5. ábra). Húzza meg a csavart. A csavarok meghúzása után a karoknak le- és fel kell mozogniuk.
2. A karokat még ne rögzítse a gép hátsó részén (lásd lejjebb a „Fünyíró” 4. pontját).

A FÜNYÍRÓ VÁGÓSZERKEZETE

1. Helyezze a fünyírót a gép elé. Állítsa be a maximális vágási magasságot.
2. Valamelyik fünyíró kart csavarozza a kormánycsuklóra. (2–3. ábra) Helyezze a lapos

alátétet a kormánycsuklóra és rögzítse a rögzítő csapszeggel. Ismételje meg a műveletet a másik oldalon.

1. Húzza rá az ékszíjat a gép központi ékszíjtárcsájára (6. ábra).
2. Emelje fel a fünyíró hátsó részét a zár fölé, ameddig az vissza nem esik. Az összeszerelés akkor jó, amikor a berendezés súlya a zár felső részén nyugszik (4. ábra).
3. Az ékszíjfeszítővel feszítse meg az ékszíjat. A vezetőülésből nézve az ékszíjfeszítőnek az ékszíj bal oldalán kell lennie. (6. ábra)

4. Rögzítse az emelőrugót az eszközemelőn (5. ábra).

5. AME 842

Csatlakoztassa az elektromos kábelt a gép oldalán lévő csatlakozó aljzatba (7. ábra).

BEÁLLÍTÁSOK

Az egyenletes és szép vágás érdekében a fünyíró vágószerkezetét megfelelően kell beállítani.

1. Ellenőrizze, hogy az abronesok légnyomása megfelelő-e.
   Elöl: 0,6 bar (9 psi). Hátul: 0,4 bar (6 psi).
2. Állitsa a gépet egyenes felületre. Lazítsa meg a fünyíró mindkét oldalán a csavarokat (8. ábra).
3. A karon oldalt négy rövid és két hosszú vonal van. A felső hosszú vonal (A) a 16"-os kerékkel szerelt gépre vonatkozó alapbeállítást jelöli (9. ábra).

A fü magasságától függöen a fünyírót többféleképpen lehet beállítani.

4a. Normál hosszúságú fü vágása:
Ugy állítsa be a fúnyíró vágószerkezetét, hogy a burkolat első és hátsó széle azonos távolságra legyen a talaj felszínétől. Ez a beállítás eredményezi a legjobb „multiclip” hatást, vagyis a vágás ekkor a legjobb.
4b. Hosszú fü vágása:
Úgy állítsa be a fünyírót, hogy a burkolat hátsó széle magasabban legyen, mint az elülső széle. Ezzel a beállítással a fünyíróból hátul könnyebben távozhat a fü.
5. A beállítás után kellően húzza meg a csavarokat.

A GÉP HASZNÁLATA

VÁGÁSI MAGASSÁG

AMM 842:

A vágási magasságot 30-tól 85 mm-ig, fix pozíciókban lehet állítani.

AME 842:

A vágási magasság fokozatmentesen állítható 30 és 85 mm között.

Megjegyzés: A fenti vágási magasságok akkor érvényesek, ha a gép szilárd talajon dolgozik.

TIPPEK A FÜNYÍRÁSHOZ

Az optimális multiclip hatás eléréséhez vegye figyelembe a következő tanácsokat:

- nyirja gyakran a füvet.

- üzemeltesse a gépet teljes fordulatszámon.

- tartsa tisztán a vágószerkezet alsó részét.

- használjon éles késeket.

- ne nyírja a füvet, ameddig még nedves.

- nyírja le kétszer a füvet (eltérő vágási magassággal) ha már hosszúra nött.

SZERVIZELÉS ÉS KARBANTARTÁS

ELÖKÉSZÜLETEK

Ezzel ellentétes utasítás hiányában minden szervizmunkát és karbantartást álló gépen kell elvégezni, amikor a motor nem jár.

A kézifék használatával előzze meg, hogy a gép elgurulhasson.

A motor leállításával, az indítókábelnek az indítógyertyáról való eltávolításával és földelésével előzze meg a motor véletlen beindítását. Kösse le a negatív vezetéket az akkumulátorról.

KARBANTARTÁSI TANÁCSOK

A tisztítás és a karbantartás megkönnyítése érdekében a fünyíró vágószerkezete felhajtható.

1. Állítsa a vágási magasságot a maximumra.

2. Egy kézzel emelje fel a fünyíró hátsó szélét (10. ábra).

3. Tolja fel a zárat és nyissa fel a fünyíró hátsó

szélét (10. ábra).

1. Ismételje meg a müveletet a másik oldalon is.

2. Rögzítse az ékszíjfeszítő-kart a tartóblokkra (11. ábra).

3. Húzza le az ékszíjat a központi ékszíjtárcsáról.

4. Állítsa a fünyíró vágószerkezetét függöleges helyzetbe (12. ábra).

Amikor a fünyírót ismét munka pozícióba állítja, ellenőrizze, hogy a zár a helyére ugrik-e, amikor a berendezés hátsó szélét felemeli (4. ábra).

TISZTÍTÁS

A fünyíró vágószerkezetének alsó részét minden egyes használat után le kell öblíteni.

Ha a fü rászáradt, vakarja le a berendezés aljáról.

Ha szükséges, a rozsdásodás megelőzése érdekében javítsa ki a fünyíró alsó részén a festést.

KÉSEK

A kések cseréjekor viseljen védőkesztyűt, nehogy megvágja magát.

Ellenőrizze, hogy a kések mindig élesek legyenek. Ezzel érhető el a legjobb eredmény.

Ha a berendezés nekiütközik valaminek, mindig ellenőrizze a késeket. Ha késrendszer megsérült, a hibás részeket ki kell eserélni.

Mindig eredeti gyári alkatrészeket használjon. A nem eredeti gyári alkatrészek használata sérülés veszélyét hordozza még akkor is, ha illenek a géphez.

A késeket a 13. ábra szerint, a késélek jelölése alapján szerelje fel. A kés felhajló szélét belülre, a késtartó felé kell pozicionálni.

A vágórendszer két cserélhető késes („Y”) elemböl áll (14. ábra). A kések cseréjekor az egyensúlytalanság megelőzése érdekében mindkettőt ki kell cserélni.

Szerelje a helyükre az új késeket. Kellően szorítsa meg a „V” és a „W” jelű csavarokat. Nyomaték: V - 9,8 Nm, W - 24 Nm.

Erőteljes ütközés esetén a kések elgörbülhetnek. Lazítsa meg az „X” rögzítő anyát és hajtsa vissza a kést. Szereljen fel új, eredeti „V” kioldó csavart. Szorítsa meg az „X” és „Z” jelű rögzítő anyákat.

POZITÍV SZÍJHAJTÁS

A fünyíróban mindkét kést pozitív szíjhajtás hajtja.

Ha az egyik kés valamilyen szilárd testnek (például könek) ütközik, a hajtószíj feszessége megváltozhat. Emiatt a pozitív szíjhajtás „összekapcsolódhat”, ami hosszú távon megrongálhatja a késeket.

Erőteljes ütközés után mindig ellenőrizze, hogy a kések derékszöget zárnak-e be egymással (13. ábra).

A kések munkaterületei átfedik egymást. Ha a kések egymáshoz viszonyított pozíciója megváltozik, fennáll annak a veszélye, hogy a kések egymásba ütközhetnek. Ez a vágószerkezet súlyos károsodását eredményezheti.

Ha ez bekövetkezne, vigye a gépet és a fünyírót egy mühelybe javítás és ellenőrzés végett.

MÜSZAKI ADATOK

	AMM 842 AME 842
Vágási szélesség	107 cm 107 cm
Vágási magasság	30–85 mm 30–85 mm
Nettó tömeg 53 kg 53 kg
