MANUAL DE UTILIZADOR AME 842 VIKING

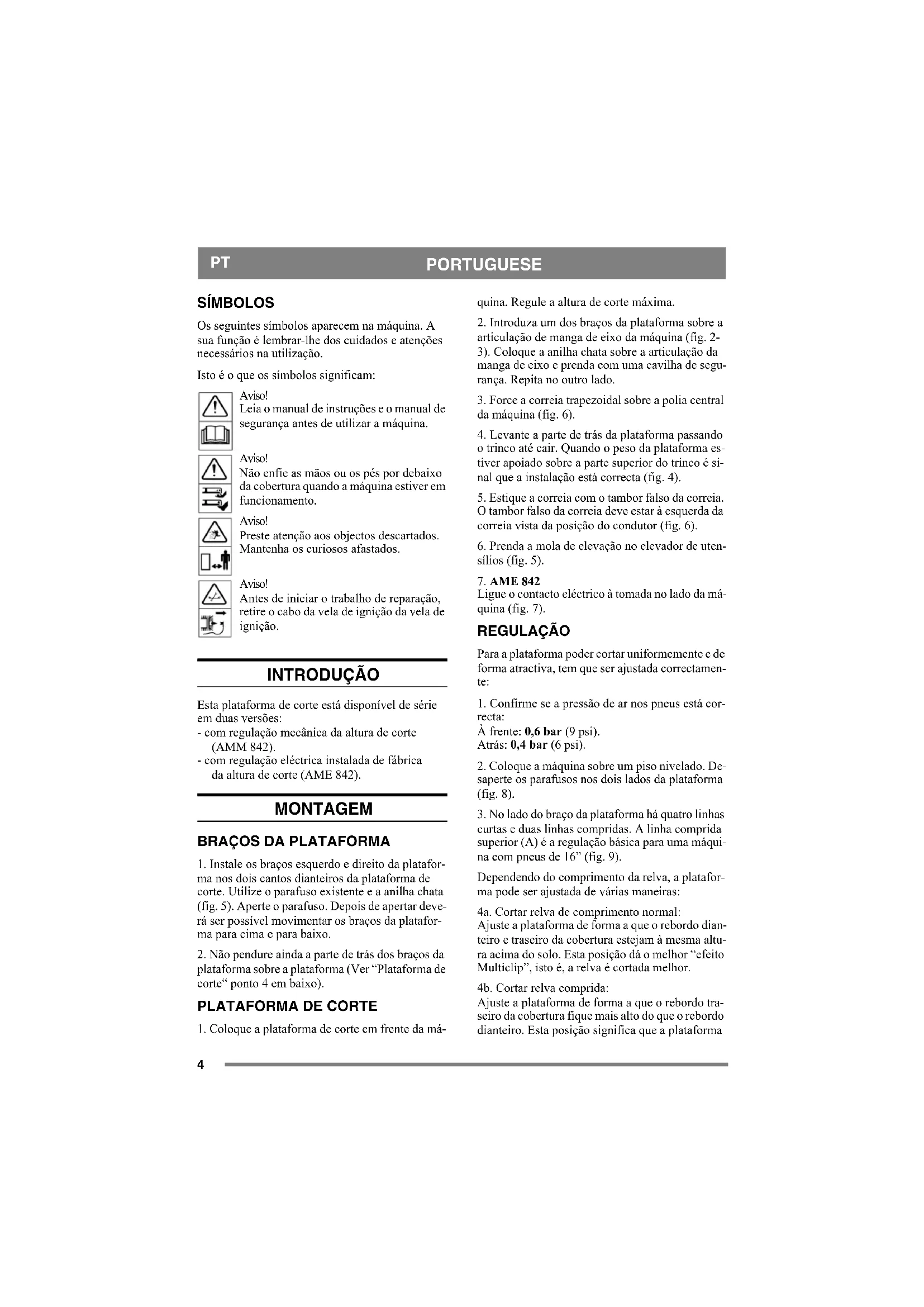

Os seguintes símbolos aparecem na máquina. A sua função é lembrar-lhe dos cuidados e atenções necessários na utilização.

Isto é o que os símbolos significam:

Aviso!

Leia o manual de instruções e o manual de segurança antes de utilizar a máquina.

Aviso!

Não enfie as mãos ou os pés por debaixo da cobertura quando a máquina estiver em funcionamento.

Aviso!

Preste atenção aos objectos descartados. Mantenha os curiosos afastados.

Aviso!

Antes de iniciar o trabalho de reparação, retire o cabo da vela de ignição da vela de ignição.

INTRODUÇÃO

Esta plataforma de corte está disponível de série em duas versões:

- com regulação mecânica da altura de corte (AMM 842).

- com regulação eléctrica instalada de fábrica da altura de corte (AME 842).

MONTAGEM

BRAÇOS DA PLATAFORMA

1. Instale os braços esquerdo e direito da plataforma nos dois cantos dianteiros da plataforma de corte. Utilize o parafuso existente e a anilha chata (fig. 5). Aperte o parafuso. Depois de apertar deverá ser possível movimentar os braços da plataforma para cima e para baixo.

2. Não pendure ainda a parte de trás dos braços da plataforma sobre a plataforma (Ver "Plataforma de corte" ponto 4 em baixo).

PLATAFORMA DE CORTE

1. Coloque a plataforma de corte em frente da má-

1. Introduza um dos braços da plataforma sobre a articulação de manga de eixo da máquina (fig. 2-3). Coloque a anilha chata sobre a articulação da manga de eixo e prenda com uma cavilha de segurança. Repita no outro lado.

2. Force a correia trapezoidal sobre a polia central da máquina (fig. 6).

3. Levante a parte de trás da plataforma passando o trinco até cair. Quando o peso da plataforma estiver apoiado sobre a parte superior do trinco é sinal que a instalação está correcta (fig. 4).

4. Estique a correia com o tambor falso da correia. O tambor falso da correia deve estar à esquerda da correia vista da posição do condutor (fig. 6).

5. Prenda a mola de elevação no elevador de utensílios (fig. 5).

6. AME 842

Para a plataforma poder cortar uniformemente e de forma atractiva, tem que ser ajustada correctamente:

1. Confirme se a pressão de ar nos pneus está correcta:

À frente: 0,6 bar (9 psi).

Atrás: 0,4 bar (6 psi).

1. Coloque a máquina sobre um piso nivelado. Desaperte os parafusos nos dois lados da plataforma (fig. 8).

2. No lado do braço da plataforma há quatro linhas curtas e duas linhas compridas. A linha comprida superior (A) é a regulação básica para uma máquina com pneus de 16" (fig. 9).

Dependendo do comprimento da relva, a plataforma pode ser ajustada de várias maneiras:

4a. Cortar relva de comprimento normal:

Ajuste a plataforma de forma a que o rebordo dianteiro e traseiro da cobertura estejam à mesma altura acima do solo. Esta posição dá o melhor “efeito Multiclip”, isto é, a relva é cortada melhor.

4b. Cortar relva comprida:

Ajuste a plataforma de forma a que o rebordo traseiro da cobertura fique mais alto do que o rebordo dianteiro. Esta posição significa que a plataforma

PORTUGUESE

PT

pode largar a relva mais facilmente no rebordo traseiro.

1. Depois de regular, aperte os parafusos devidamente.

UTILIZAR A MÁQUINA

ALTURA DE CORTE

AMM 842:

A altura de corte pode variar dentro de um determinado número de posições fixas, de 30 a 85 mm.

AME 842:

A altura de corte é continuamente variável de 30 a 85 mm.

Nota: As alturas de corte indicadas aplicam-se quando a máquina está numa superfície firme.

SUGESTÕES DE CORTE

Para obter o "efeito Multiclip" ideal siga estas sugestões:

• corte frequentemente.
• trabalhe com o motor às rotações máximas.
• mantenha a parte debaixo da plataforma de corte limpa.
• utilize lâminas afiadas.
• não corte relva molhada.
• corte duas vezes (com alturas de corte diferentes) se a relva for comprida.

REVISÃO E MANUTENÇÃO

PREPARATIVOS

Se nada for dito em contrário, todas as revisões e serviços de manutenção deverão ser efectuados com a máquina imóvel e com o motor parado.

Aplique sempre o travão de estacionamento para impedir que a máquina role.

Pare sempre o motor, solte o cabo da vela de ignição e ligue-o à terra, de forma a impedir o arranque acidental do motor. Desligue o cabo negativo da bateria.

SUGESTÕES DE MANUTENÇÃO

Para tornar a limpeza e a manutenção mais fáceis, a plataforma de corte pode ser dobrada:

1. Coloque a regulação da altura de corte para a altura de corte máxima.
2. Levante o rebordo traseiro da plataforma com uma mão (fig. 10).
3. Empurre o trinco para cima e solte o rebordo traseiro da plataforma (fig. 10).
4. Repita o procedimento no outro lado.
5. Prenda o braço do tambor falso à fixação (fig. 11)
6. Force a correia para fora da polia central.
7. Dobre a plataforma para cima para a posição vertical (fig. 12).

Quando a plataforma for desdobrada para a posição de trabalho, certifique-se de que o trineo vai para baixo para a sua posição quando o rebordo traseiro da plataforma é levantado (fig. 4).

LIMPEZA

Depois de cada utilização, a parte debaixo da plataforma de corte deve ser lavada.

Se a relva tiver secado e solidificado, raspe a parte debaixo até ficar limpa.

Caso seja necessário, retoque a parte inferior com tinta para prevenir a corrosão.

LÂMINAS

Use luvas de protecção quando trocar as lâminas para não se cortar.

Certifique-se de que as lâminas estão sempre afiadas. Isto produz os melhores resultados de corte.

Verifique sempre as lâminas após uma colisão. Se o sistema das lâminas tiver sido danificado, as peças avariadas deverão ser substituídas.

Utilize sempre peças sobressalentes genuínas. As peças sobressalentes que não são genuínas podem acarretar risco de ferimento, mesmo que encaixem na máquina.

Instale as lâminas de acordo com a fig. 13 onde o rebordo da lâmina está marcado. O rebordo da lâmina dobrado para cima deve ser posicionado para dentro em direcção ao apoio da lâmina.

O sistema de corte inclui duas barras de lâminas com duas lâminas substituíveis Y (fig. 14). Quando substituir lâminas, deverá substituir as duas

PT

PORTUGUESE

para evitar desequilibrio.

Instale as lâminas novas. Aperte os parafusos V e W correctamente. Binário de aperto: V - 9,8 Nm, W - 24 Nm.

No caso de uma colisão forte, as lâminas poderão dobrar para fora. Desaperte a contraporca X e volte a dobrar a lâmina. Instale um perno de rotura V novo genuíno. Aperte as contraporcas X e Z.

CORREIA DE TRANSMISSÃO POSITIVA

Ambas as lâminas são accionadas dentro da plataforma por uma correia de transmissão positiva.

Se uma das lâminas embater num objecto sólido (por exemplo, uma pedra), a tensão da correia pode ser alterada. Tal pode levar à "sobre-engrenagem" da correia de transmissão positiva o que, a longo prazo, pode danificar as lâminas.

Após uma colisão forte, verifique sempre se ambas as lâminas fazem um ângulo recto entre elas (fig. 13).

As áreas de trabalho das lâminas sobrepõem-se entre si. Se a posição das lâminas entre si for alterada, há um risco considerável das lâminas embaterem uma na outra. Isto pode vir a causar danos graves na plataforma de corte.

Se este for o caso, leve a máquina e a plataforma de corte a uma oficina de assistência para serem reparadas e inspeccionadas.

DADOS TÉCNICOS

	AMM 842 AME 842
Largura de corte	107 cm 107 cm
Altura de corte 3	30-85 mm 30-85 mm
Peso total 53 kg	53 kg
