MANUALE UTENTE AME 842 VIKING

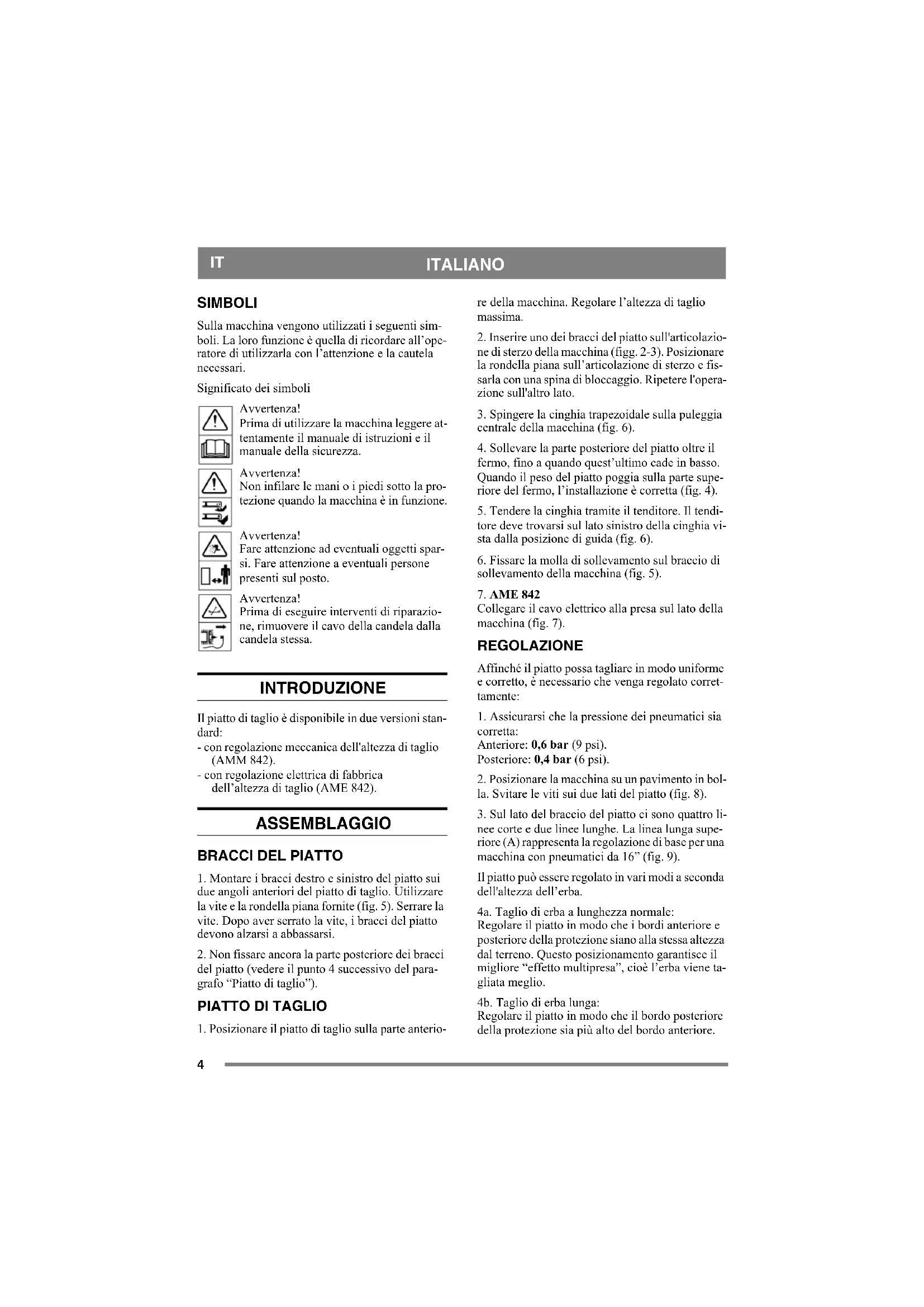

Sulla macchina vengono utilizzati i seguenti simboli. La loro funzione è quella di ricordare all'operatore di utilizzarla con l'attenzione e la cautela necessari.

Significato dei simboli

Avvertenza!

Prima di utilizzare la macchina leggere attentamente il manuale di istruzioni e il manuale della sicurezza.

Avvertenza!

Non infilare le mani o i piedi sotto la protezione quando la macchina è in funzione.

Avvertenza!

Fare attenzione ad eventuali oggetti spar- si. Fare attenzione a eventuali persone presenti sul posto.

Avvertenza!

Prima di eseguire interventi di riparazione, rimuovere il cavo della candela dalla candela stessa.

INTRODUZIONE

Il piatto di taglio è disponibile in due versioni standard:

- con regolazione meccanica dell'altezza di taglio (AMM 842).

- con regolazione elettrica di fabbrica dell'altezza di taglio (AME 842).

ASSEMBLAGGIO

BRACCI DEL PIATTO

1. Montare i bracci destro e sinistro del piatto sui due angoli anteriori del piatto di taglio. Utilizzare la vite e la rondella piana fornite (fig. 5). Serrare la vite. Dopo aver serrato la vite, i bracci del piatto devono alzarsi a abbassarsi.
2. Non fissare ancora la parte posteriore dei bracci del piatto (vedere il punto 4 successivo del paragrafo "Piatto di taglio").

PIATTO DI TAGLIO

1. Posizionare il piatto di taglio sulla parte anterio-

re della macchina. Regolare l'altezza di taglio massima.

1. Inserire uno dei bracci del piatto sull'articolazione di sterzo della macchina (figg. 2-3). Posizionare la rondella piana sull'articolazione di sterzo e fissarla con una spina di bloccaggio. Ripetere l'operazione sull'altro lato.
2. Spingere la einghia trapezoidale sulla puleggia centrale della macchina (fig. 6).
3. Sollevare la parte posteriore del piatto oltre il fermo, fino a quando quest'ultimo cade in basso. Quando il peso del piatto poggia sulla parte superiore del fermo, l'installazione è corretta (fig. 4).
4. Tendere la cinghia tramite il tenditore. Il tenditore deve trovarsi sul lato sinistro della cinghia vista dalla posizione di guida (fig. 6).
5. Fissare la molla di sollevamento sul braccio di sollevamento della macchina (fig. 5).

7. AME 842

Collegare il cavo elettrico alla presa sul lato della macchina (fig. 7).

REGOLAZIONE

Affinché il piatto possa tagliare in modo uniforme e corretto, è necessario che venga regolato correttamente:

1. Assicurarsi che la pressione dei pneumatici sia corretta:
   Anteriore: 0,6 bar (9 psi).
   Posteriore: 0,4 bar (6 psi).
2. Posizionare la macchina su un pavimento in bol- la. Svitare le viti sui due lati del piatto (fig. 8).
3. Sul lato del braccio del piatto ci sono quattro linee corte e due linee lunghe. La linea lunga superiore (A) rappresenta la regolazione di base per una macchina con pneumatici da 16" (fig. 9).

Il piatto può essere regolato in vari modi a seconda dell'altezza dell'erba.

4a. Taglio di erba a lunghezza normale:

Regolare il piatto in modo che i bordi anteriore e posteriore della protezione siano alla stessa altezza dal terreno. Questo posizionamento garantisce il migliore “effetto multipresa”, cioè l’erba viene tagliata meglio.

4b. Taglio di erba lunga:

Regolare il piatto in modo che il bordo posteriore della protezione sia più alto del bordo anteriore.

ITALIANO

IT

Questo posizionamento consente al piatto di far uscire l'erba più facilmente dal bordo posteriore.

1. Dopo la regolazione, serrare le viti.

UTILIZZO DELLA MACCHINA

ALTEZZA DI TAGLIO

AMM 842:

L'altezza di taglio è regolabile fra varie posizioni fisse, da 30 a 85 mm.

AME 842:

L'altezza di taglio è costantemente variabile fra 30 e 85 mm.

Nota: Le altezze di taglio indicate sono da ritenersi valide solo se la macchina si trova su una superficie stabile.

SUGGERIMENTI PER IL TAGLIO

Per ottenere un ottimo “effetto multipresa”, seguire questi suggerimenti:

• tagliare l'erba frequentemente.
• far funzionare il motore a pieni giri.
• tenere pulita la parte inferiore del piatto di taglio.
• utilizzare lame affiliate.
• non tagliare erba bagnata.
• tagliare due volte (con due diverse altezze di taglio) se l'erba è lunga.

ASSISTENZA E MANUTENZIONE

PREPARATIVI

Salvo diversamente indicato, tutti gli interventi di assistenza e manutenzione devono essere eseguiti con la macchina ferma e con il motore non funzionante.

Applicare sempre il freno di stazionamento per evitare che la macchina si sposti.

Evitare partenze accidentali del moto-re, spegnendolo e scollegando il cavo della candela dalla candela stessa e met-tendolo a terra. Scollegare il cavo nega-tivo dalla batteria.

SUGGERIMENTI PER LA MANUTENZIONE

Per facilitare la pulizia e la manutenzione, il piatto di taglio può essere ripiegato verso l'alto:

1. Regolare l'altezza di taglio al massimo.
2. Sollevare il bordo posteriore del piatto con una mano (fig. 10).
3. Spingere il fermo verso l'alto e liberare il bordo posteriore del piatto (fig. 10).

4. Ripetere la procedura sull'altro lato.

5. Agganciare il braccio del tenditore sul supporto (fig. 11)

6. Estrarre la cinghia dalla puleggia centrale.

7. Portare il piatto in posizione verticale (fig. 12).

Quando il piatto viene riportato in posizione di lavoro, assicurarsi che il fermo cada in posizione quando il bordo inferiore del piatto stesso viene sollevato (fig. 4).

PULIZIA

La parte inferiore del piatto di taglio deve essere risciacquata dopo l'uso.

Se l'erba si è attaccata asciugandosi, utilizzare una raschiatore per pulire la parte inferiore.

Se necessario, ridipingere la parte inferiore per evitare la corrosione.

LAME

Per la sostituzione delle lame utilizzare dei guanti protettivi al fine di evitare di tagliarsi.

Controllare sempre che le lame siano ben affiliate. Questa condizione è essenziale per ottenere i migliori risultati.

Controllare sempre le lame in caso di urto. Se le lame risultano danneggiate, le parti difettose dovranno essere sostituite.

Utilizzare esclusivamente ricambi originali. I ricambi non originali, anche quelli installabili sulla macchina, possono provocare lesioni.

Montare le lame come illustrato nella figura 13 con il bordo contrassegnato. Il bordo ripiegato verso l'alto della lama deve essere posizionato all'interno verso il supporto della lama stessa.

IT

ITALIANO

Il gruppo di taglio comprende due barre portalame con due lame sostituibili Y (fig. 14). In caso di sostituzione, cambiare entrambe le lame per evitare perdite di bilanciamento.

Montare le nuove lame. Serrare correttamente le viti V e W. Coppia di serraggio: V - 9,8 Nm, W - 24 Nm.

In caso di forte urto le lame potrebbero piegarsi. Svitare il controdado X e ripiegare indietro la lama. Montare una nuova vite V originale. Serrare i controdadi X e Z.

CINGHIA DI TRASMISSIONE POSITIVA

Entrambe le lame sono motorizzate dall'interno del piatto da una cinghia di trasmissione positiva.

Se una delle lame urta un oggetto solido (per esempio una pietra), la tensione della cinghia potrebbe alterarsi. Ciò potrebbe comportare un gioco eccessivo della cinghia positiva che, a lungo termine, potrebbe danneggiare le lame.

Dopo un urto violento, controllare sempre che entrambe le lame siano ortogonali (fig. 13).

Le zone di lavoro delle due lame si sovrappongo- no. Se il rapporto fra queste zone di sovrapposizione delle lame viene alterato, esiste un forte rischio che le lame si urtino e quindi danneggino seria- mente il piatto di taglio.

In questo caso, portare la macchina e il piatto di taglio a un'officina d'assistenza per il controllo e la riparazione.

DATI TECNICI

	AMM 842 AME 842
Larghezza di taglio	107 cm 107 cm
Altezza di taglio	30-85 mm 30-85 mm
Peso netto 53 kg	53 kg
