Gentili clienti, Vi ringraziamo espressamente per aver scelto un prodotto di qualità VIKING. Questo prodotto è stato concepito in base a moderni processi di fabbrica- zione e a numerosi criteri per la garanzia di qualità in modo da sod- disfare appieno il cliente. Per eventuali domande relative all'- apparecchio da Voi acquistato Vi preghiamo di rivolgervi direttamente al Vostro concessionario autorizzato o alla nostra società di distribuzio- ne. Vi auguriamo buon lavoro con il Vostro apparecchio VIKING. Nikolas Stihl Direzione La VIKING lavora continuamente per migliorare la propria gamma di prodotti; perciò, ci riserviamo il diritto di appor- tare modifiche concernenti entità di for- nitura, forma, tecnologia e dotazione. Per questo motivo, nessun diritto può essere rivendicato in base alle indica- zioni e illustrazioni contenute nel pre- sente opuscolo. Contenuto Per la Vostra sicurezza 2 Misure precauzionali 2 Comportamento durante la falciatura del prato 2 Manutenzione e riparazioni 3 Pericoli causati dalla corrente elettrica 3 Descrizione dei simboli 4 Descrizione dell’apparecchio 4 Entità di fornitura 5 Messa in funzione del tosaerba 6 Montaggio del manubrio 6 Montaggio del cesto di raccolta erba 6 Aggancio e sgancio del cesto di raccolta erba 7 Regolazione dell’altezza di taglio 7 Indicazioni per la falciatura 7 Falciatura su pendii 7 Sollecitazione corretta del motore 8 Se il tosaerba si blocca 8 Interruttore di protezione motore 8 Attivazione del fusibile di rete 8 Taglio ottimale 8 Messa in funzione 9 Collegamento alla rete dell’apparecchio

Dispositivo di eliminazione della trazione 9 Inserimento e disinserimento dell’apparecchio 10 Trazione ruote ME 455, ME 455 M 10 Svuotare il cesto di raccolta erba 10 Manutenzione 11 Pulizia dell’apparecchio 11 Motore 11 Cuscinetti a sfera 11 Parte superiore del manubrio 11 Conservazione 11 Pausa invernale 11 Affilatura delle lame 12 Regolazione del cavo di comando trazione ME 455, ME 455 M 13 Ricambi normali 13 Protezione dell’ambiente 13 Ricerca guasti 14 Schema 15 Dati tecnici 16 Indicazioni per la cura e la manutenzione 17 Dichiarazione di conformità del produttore 182 0478 121 9900 B - IT Per il lavoro con il tosaerba osservare scrupolosamen- te queste norme per la prevenzione di incidenti. Leggere attentamente e per intero le istruzioni per l'uso prima di mettere in funzione l'apparecchio per la prima volta e conservar- le con cura per l'uso suc- cessivo. Cercate di familiarizzare con i componenti regolabili e con l’uso dell’- apparecchio. Non consentire mai l’uso del tosaerba a bambini o ad altre persone che non conoscono le istruzioni per l’uso. L’uso del tosaerba è vietato ai minori di 16 anni. Non falciare mai l’erba se nelle vicinanze vi sono persone, soprattutto bambini, o anima- li. Non dimenticare mai che l’utente o chi guida l’apparecchio è responsabile di inci- denti ad altre persone o alla loro proprietà. Non usare l’apparecchio dopo aver consum- ato bevande alcoliche e farmaci, che influi- scono sulla prontezza di riflessi, o droghe. Prima della prima messa in funzione occor- re che il rivenditore o un altro tecnico speci- alizzato in materia forniscano le istruzioni necessarie. Il tosaerba è da utilizzarsi esclusivamente per la falciatura del prato. Non è consentito l’uso per altre funzioni. A causa di pericolo di lesioni personali dell’- utente, il tosaerba non deve essere usato per la pulizia (aspirazione, soffiatura, sgom- bero di neve) di sentieri e come sfibratore per lo sminuzzamento di materiale tagliato da siepi o alberi. Misure precauzionali

• Durante la falciatura portare sempre calzature robuste e pantaloni lunghi. Non falcia-

a piedi nudi o con sandali leggeri.

• Controllare sempre tutto il terreno su cui verrà impiegato l’apparecchio e rimuove- re pietre, bastoni, fili metallici, ossa o altri corpi estranei.

• Prima dell’uso eseguire sempre un con- trollo visivo per verificare se l’attrezzo di taglio, la vite di fissaggio e l’unità di taglio completa sono in uno stato perfet- to.

• Affidare (o prestare) l’apparecchio solt- anto a persone che conoscono e sanno maneggiare questo modello e consegna- re loro sempre le istruzioni per l'uso.

• Osservare le prescrizioni relative al peri- odo di funzionamento dei tosaerba. Comportamento durante la falciatura del prato

• Evitare di falciare l’erba bagnata.

• I dispositivi di innesto montati sull'appa- recchio non vanno staccati né collegati a ponte, per es. attacco di una leva del cambio sulla stegola.

• Falciare solo alla luce del giorno o con buona illuminazione.

• Accertarsi che vi sia sempre una buona tenuta sui pendii. Evitare di falciare l’erba su pendii troppo ripidi.

• Condurre l’apparecchio solo a ritmo del passo.

• Falciare di traverso rispetto al pendio, mai in salita o in discesa.

• Fare attenzione in modo particolare quando si cambia la direzione di marcia sul pendio.

• Usare particolare accortezza durante le manovre di retromarcia e quando si tira il tosaerba. Pericolo di inciampare !

• Fare molta attenzione quando si gira il tosaerba o lo si tira a sé.

• Spegnere il motore quando si deve incli- nare il tosaerba durante il trasporto su altre superfici che non siano erbose, e quando si trasporta il tosaerba da un punto all’altro della superficie da falciare.

• Non utilizzare mai il tosaerba se i dispo- sitivi di protezione o le griglie di protezio- ne sono danneggiati, oppure se i disposi- tivi di protezione non sono montati, per es. senza sportello di espulsione o cesto di raccolta erba.

• Accendere il motore secondo le indica- zioni e solo quando i piedi si trovano ad una sicura distanza dagli attrezzi di taglio.

• Durante la messa in funzione del motore non ribaltare il tosaerba.

• Non aprire mai lo sportello di espulsione né svuotare mai il cesto di raccolta del- l’erba quando il motore è in funzione. La lama può causare ferite.

• Evitare ripetute operazioni di avviamento in breve tempo, soprattutto di "giocare" sull'interruttore.

• A causa delle fluttuazioni della tensione generate dall'apparecchio, durante l'au- mento della velocità, in caso di condizioni sfavorevoli nel sistema di rete possono verificarsi disturbi ad altri dispositivi collegati allo stesso circuito elettrico. In tal caso è necessario prendere misure ade- guate (per es. collegamento ad un altro circuito elettrico diverso, funzionamento dell'apparecchio su un circuito elettrico con impedenza minore). Per la Vostra sicurezza3 0478 121 9900 B - IT

• Pericolo di lesioni! Non avvicinare mai né mani né piedi nei pressi delle lame. Non toccare mai la lama in movimento. Mantenere sempre una certa distanza dall’apertura di espulsione. Mantenere sempre la distanza di sicurezza determi- nata dai corrimani di guida.

• Non sollevare né trascinare mai un tosaerba se il motore è in funzione.

• Spegnere il motore e staccare la spina dalla presa di corrente: - Prima di disinnestare i bloccaggi o di eliminare gli intasamenti nel canale di espulsione. - Quando la lama ha colpito un corpo estraneo. L’attrezzo di taglio va control- lato per verificare l’eventuale presenza di danni. - Prima di controllare il tosaerba, pulirlo o effettuare dei lavori su esso. - Nel caso in cui il tosaerba cominciasse a vibrare fortemente in modo insolito. In questo caso è necessario un con- trollo immediato. - Quando ci si allontana dal tosaerba.

• Fare attenzione all’attrezzo di taglio che impiega alcuni secondi ad arrestarsi.

• Le normative locali possono determinare l’età minima dell’utente.

• Per ragioni di sicurezza impiegare il tosaerba solo fino ad una inclinazione del pendio di 25°

Manutenzione e riparazioni Prima di effettuare qualsiasi lavoro sull’ap- parecchio, prima della messa a riposo o della pulizia del tosaerba o prima di control- lare se il cavo è attorcigliato o danneggiato, spegnere l’apparecchio e sfilare la spina dalla presa di corrente. Eseguire solo i lavori di manutenzione des- critti nelle istruzioni per l’uso. Per tutti gli altri lavori rivolgersi direttamente al Servizio Assistenza VIKING. Usare solo ricambi originali. Questo vale in modo particolare per gli attrezzi di taglio. Per la sostituzione dell’attrezzo di taglio fare attenzione a scegliere il giusto tipo di attrezzo.

• Mantenere ben serrati tutti i dadi, i perni e le viti in modo da garantire un funzio- namento sicuro dell’apparecchio.

• Se l’attrezzo di taglio o il tosaerba incon- trasse un ostacolo o venisse a contatto con un corpo estraneo, spegnere l’appa- recchio ed eseguire un test a regola d’ar- te.

• Controllare periodicamente che il cesto di raccolta dell’erba non sia usurato e il funzionamento sia sempre corretto.

• Sostituire per motivi di sicurezza i parti- colari usurati o danneggiati. Le indicazioni di pericolo e le avvertenze, applicate sull’apparecchio e diventate illeggibili, vanno sostituite. Il rivenditore specializzato VIKING è in possesso delle etichette autoadesive di ricambio. Pericoli causati dalla corrente elettrica

• Di particolare importanza per la sicurez- za sono il cavo di rete, l’interruttore di accensione e spegnimento e il cavo di allacciamento. I cavi danneggiati, i giunti e le spine o i cavi non conformi alle pres- crizioni non devono essere usati in alcun modo, proprio per evitare di esporsi al pericolo di scosse elettriche. Per questo motivo controllare regolarmente il cavo per verificare eventuali segni di danneg- giamento o di invecchiamento (screpola- ture).

• Durante la falciatura tenere lontano il cavo dalla lama.

• Usare esclusivamente una prolunga con isolamento contro l’umidità per la zona esterna (vedere il punto: Messa in funzione).

• Nonostante il motore sia protetto da spruzzi d’acqua, non si deve lavorare con il tosaerba durante la pioggia e nem- meno se la zona circostante è bagnata.

• Non lasciare l’apparecchio sotto la piog- gia senza protezione.

• Staccare il cavo dalla spina e dalla boccola di presa senza tirare sui cavi.

• Per il funzionamento del tosaerba all’est- erno, la presa di corrente deve essere dotata di un interruttore di sicurezza per sovraccarichi o corto circuiti (il differenzi- ale deve avere una sensibilità massima di 30 mA) o questo deve essere inter- posto nell’allacciamento. L'elettricista fornisce informazioni più dettagliate. 25° Angolo d’inclinazione4 0478 121 9900 B - IT 1 Interruttore di accensione e spegnimento 2 Parte superiore del manubrio 3 Graffa per il cavo 4 Parte superiore del cesto di raccolta 5 Manopola 6 Parte inferiore del cesto di raccolta 7 Parte superiore della scolla 8 Ruote 9 Parte inferiore della scolla 10 Calottina motore 11 Regolazione altezza centralizza-

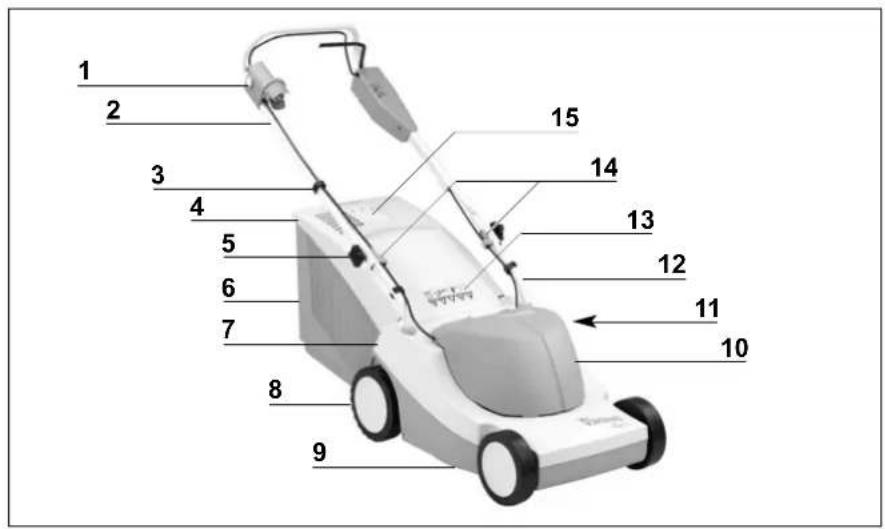

12 Parte inferiore del manubrio 13 Sportello di espulsione 14 Guida del cavo 15 Indicatore del livello di riempimento Descrizione dei simboli Descrizione dell’apparecchio A B C D E

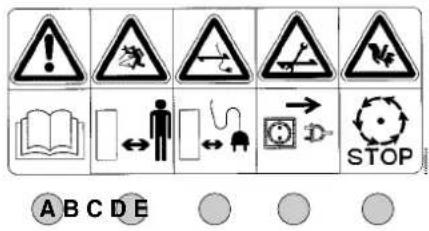

Prima della messa in funzione leggere le istruzioni per l’uso. Tenere lontano persone estranee dalla zona di pericolo. Tenere lontano il cavo dall’attrezzo di taglio. Prima di operare sull'attrezzo di taglio, prima di eseguire interventi di assistenza e di pulizia, prima di controllare se il cavo di allacciamento è attorcigliato o danneggiato, spegnere l'apparecchio e sfilare la spina dalla presa di corrente. ATTENZIONE - I coltelli hanno un funzionamento protratto nel tempo.

Entità di fornitura Pos. Denominazione Pezzi

Parte inferiore del cesto di raccolta erba

Parte superiore del cesto di raccolta erba

Istruzioni per l’uso

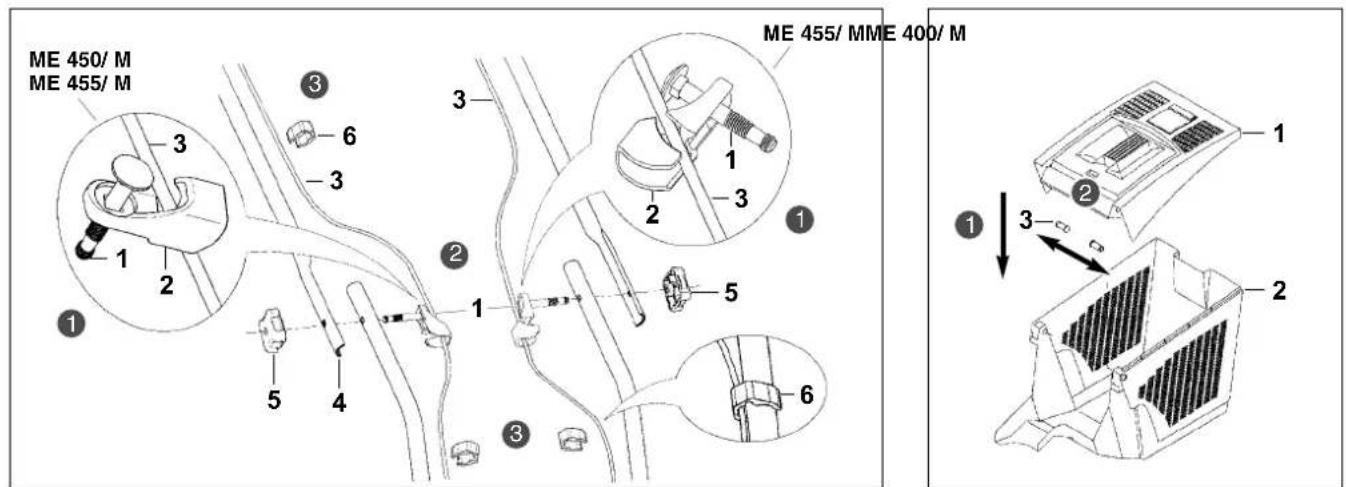

0478 121 9900 B - IT Montaggio del manubrio Montaggio del cesto di raccolta erba Messa in funzione del tosaerba Disporre la parte superiore sacco raccoglierba 1 sulla parte inferiore sacco raccoglierba 2. Inserire a pressione dall’interno i perni 3 nei fori all’uopo previsti. Inserire la vite 1 nell’apertura della guida del cavo 2 e agganciare il cavo 3 nella guida del cavo. Sistemare la parte superiore del manubrio 4 sulle parti inferiori del manubrio. Inserire la vite 1 (con la guida del cavo) dall’interno verso l’esterno nelle aperture e serrare bene con la manopola 5.

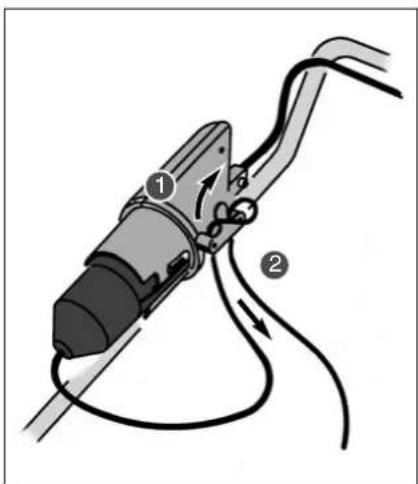

I giri a vuoto tra le filettature impediscono lo svitamento auto- nomo e completo delle manopo- le dalle viti (dispositivo antiperdi- ta). Fissare i cavi con apposite graffe 6 sulla parte inferiore del manubrio, come indicato nella figura.

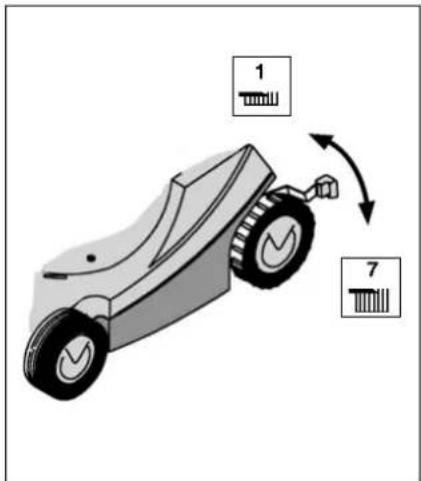

Regolazione dell’altezza di taglio Regolazione altezza di taglio centralizzata Si possono impostare 7 diverse altezze di taglio comprese tra 24 e 75 mm. La leva per la regolazione in altezza centralizzata si trova nei pressi della ruota posteriore sinistra. I livelli di taglio sono di solito compresi tra 2 e 6. Innanzitutto premere leggermente la leva di regolazione in direzione della ruota e, successivamente, farla scattare nella posizione desiderata (= altezza di taglio). Grado 1 = altezza di taglio minima Grado 7 = altezza di taglio massima Attenzione! Eseguire la regolazione dell’altezza di taglio solo a motore spento. Indicazioni per la falciatura Attenzione: Per agganciare e sganciare il cesto di raccolta erba è necessario spegnere il motore. Alzare lo sportello di espulsione 1. Aggancio: Agganciare il cesto di raccolta con i ganci di fermo 2 nei relativi fori 3 situati sull’apparecchio. Chiudere di nuovo lo sportello di espulsione 1. Sgancio: Sganciare il cesto di raccolta erba dai ganci di fermo ed estrarlo dal tosaerba verso la parte posteriore. Chiudere di nuovo lo sportello di espulsione 1. ATTENZIONE Un prato bello e folto si ottiene grazie ad una falciatura periodica, in cui l’erba viene mantenuta corta. Non falciare troppo l’erba se il clima è caldo o secco. In caso contrario, il prato viene bruciato dai raggi del sole, perdendo così la sua bellezza. Il taglio più bello si ottiene con una lama affilata e non con una lama consumata. Perciò provvedere ad una affilatura peri- odica (rivenditore specializzato). Non falciare erba bagnata e durante la pioggia! Per ragioni di sicurezza utilizzare sem- pre un cesto di raccolta in perfetto stato. Falciatura su pendii Per ragioni di sicurezza impiegare il tosaerba solo fino ad una inclinazione del pendio di 25°. 25° Angolo d’inclinazione Aggancio e sgancio del cesto di raccolta erba

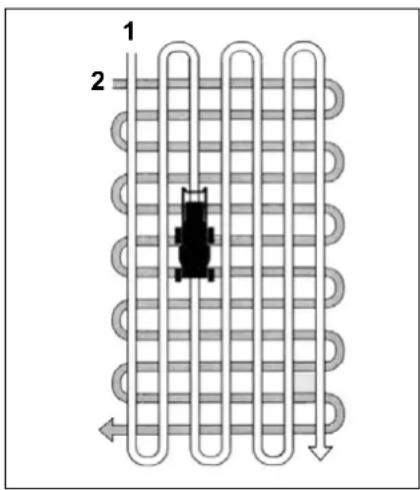

0478 121 9900 B - IT Durante la falciatura tenere alzato il cavo. I cavi possono venire tagliati inavvertitamente durante la falciatura, comportando di conseguenza un alto rischio di incidenti. E’ quindi opportuno falciare in modo che il cavo di allaccia- mento sia sempre in vista sulla super- ficie erbosa appena falciata. Attenzione: - Districare immediatamente qualsiasi nodo del cavo. - Utilizzando un tamburo per cavi è necessario che il cavo sia completa- mente srotolato, altrimenti possono verificarsi una perdita di rendimento o un surriscaldamento dovuti a resistenza elettrica. Se il tosaerba si blocca Spegnere subito il motore e staccare la spina dalla presa di corrente. Successivamente rimuovere la causa dell'inconveniente. Taglio ottimale Sollecitazione corretta del motore Non mettere in funzione il tosaerba nell’erba alta o all’altezza di taglio più bassa. Il tosaerba deve essere impiegato solo in misura tale da evitare un abbassamento notevole del numero di giri del motore. Con la diminuzione del numero di giri selezionare una regolazione dell’altezza di taglio maggiore e/o ridurre la velocità di avanzamento. Per ottenere un taglio ottimale del prato, è necessario procedere alterna- tamente in due direzioni, mantenendo la stessa altezza di taglio. Se l’erba del prato è molto alta, è opportuno tagliare l’erba, in due pas- saggi, con diverse altezze di taglio.

Attivazione del fusibile di rete Nel caso di un disinserimento frequente del fusibile di alimentazione, può trattarsi di: - Cavo non adatto, vedere "Collegamento alla rete dell’apparecchio" - Sovraccarico della rete: Collegare l'apparecchio ad un altro circuito elettrico. Interruttore di protezione motore Se durante il lavoro si verifica un sovrac- carico del motore, il dispositivo di protezio- ne termico integrato arresta automatica- mente il motore, l'interruttore di protezione rosso del motore nel campo di accensione e spegnimento scatta all'infuori. Cause di un sovraccarico: - falciatura di erba troppo alta o con altezza di taglio troppo profonda - velocità di avanzamento troppo elevata - cavo di allacciamento inadeguato o troppo lungo (calo di tensione) (vedi capitolo "Allacciamento elettrico dell'apparecchio") - pulizia insufficiente del canale di convogliamento dell'aria di raffredda- mento (apertura di aspirazione) Riattivazione: Dopo essersi raffreddato per circa 10 min. (in dipendenza della temperatura dell'am- biente) premere forte il tasto di accensione e spegnimento dell'interruttore di protezio- ne del motore e far funzionare l'apparec- chio in modo normale (vedere il capitolo "Messa in funzione")9 0478 121 9900 B - IT

La tensione della rete deve essere conforme a quella nominale indicata per l'apparecchio. Il cavo di collegamento alla rete deve essere sufficientemente protetto (vedi i Dati tecnici). I cavi da utilizzare esclusivamente sono quelli non meno leggeri dei fili isolati in gomma H07 RN-F DIN/ VDE 0282 e con una sezione minima di 3 x 1,5 mm

I giunti dei cavi devono essere in gomma o rivestiti in gomma ed essere conformi alla norma DIN/VDE 0620. Collegamento alla rete dell’apparecchio Messa in funzione Dispositivo di eliminazione della trazione Per ragioni di sicurezza il cavo elettrico va sempre condotto attraverso il dispo- sitivo di eliminazione della tensione. Fissaggio: Formare un fiocco con il cavo e passarlo attraverso il foro allungato. Rivoltare il fiocco sul gancio e fissarlo.

• Controllare sempre tutto il terreno su cui verrà impiegato l'apparecchio e rimuovere tutte le pietre, i bastoni, i fili metallici, ossa e altri corpi estranei.

• Accendere il motore secondo le indicazioni e solo quando i piedi si trovano ad una sicura distanza dagli attrezzi di taglio.

• Fare molta attenzione quando si gira il tosaerba o lo si tira a sé.

• Pericolo di lesioni! Non avvicinare mai né mani né piedi nei pressi della lama. Non toccare mai la lama in movimento. Mantenere sempre la distanza di sicurezza determinata dai corrimani di guida.

• Durante la falciatura portare sem- pre calzature robuste e pantaloni lunghi. Non falciare a piedi nudi o con sandali leggeri.

• Non falciare l’erba se nelle vicinan- ze vi sono persone, soprattutto bambini, o animali. ATTENZIONE

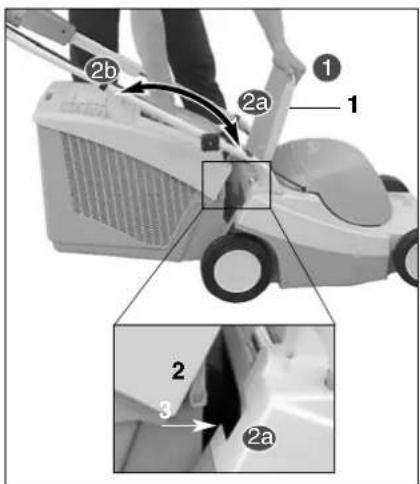

1Svuotare il cesto di raccolta erba Osservare attentamente le figure sull’indicatore del livello di riempimento. Se l’indicatore del livello di riempimento (posizione di STOP) si chiude, significa che il cesto di raccolta dell’erba è pieno e deve essere vuotato. Aprire il cesto di raccolta erba sulla linguetta di chiusura A e aprire verso l’alto la parte superio- re del cesto di raccolta. Ribaltare indietro il cesto di raccol- ta erba pieno. Grazie all’impugnatura integrata B si può scaricare comodamente il cesto di raccolta. Dopo aver effettuato lo scarico, chiude- re la parte superiore e farla scattare di nuovo in posizione.

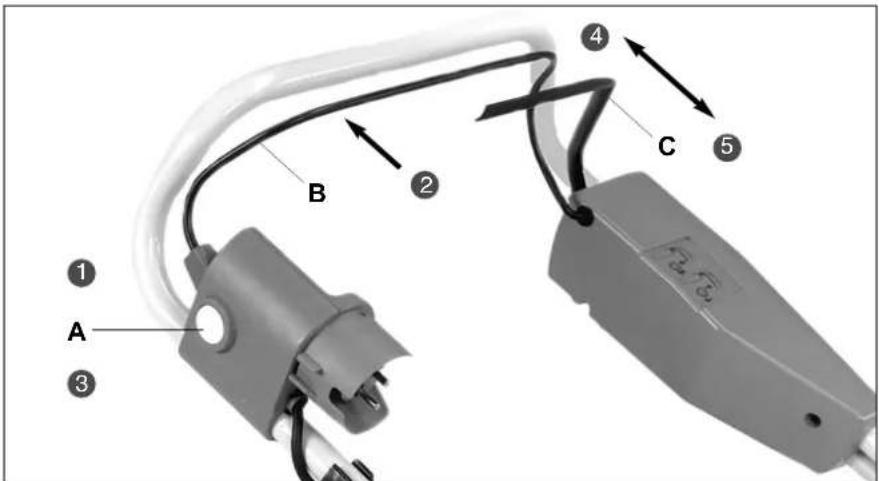

Inserimento e disinserimento dell’apparecchio Trazione ruote ME 455, ME 455 M Avviare il tosaerba Spegnere il tosaerba Tirare la leva di trazione C: Viene ora attivato il dispositivo di trazione della falciatrice. Velocità: 3,2 km/ h Rilasciare la leva di trazione C: Viene ora disattivato il dispositivo di trazione della falciatrice Attenzione: Il rasaerba continua a funzionare finché si mantiene tirata la leva di arresto motore B. Premere e tenere premuto il pulsante di sicurezza A. Tirare e tenere la leva di arresto motore B. Rilasciare il pulsante di sicurezza A.

Rilasciare la leva di arresto motore B. La lama si ferma dopo un breve periodo di arresto graduale. Non mettere in funzione il tosaerba nell’erba alta o all’altezza di taglio più bassa. Sfilare la spina dalla presa di corrente quando ci si allontana dal tosaerba. ATTENZIONE

Manutenzione Se dovessero mancare gli elementi ausiliari, ci si può senz’altro rivolgere ad un rivenditore specializzato. Per ragioni di sicurezza, utilizzare esclusivamente ricambi originali VIKING. Attenzione: Durante tutti i lavori di manutenzione e i lavori sulla lama stac- care la spina dalla presa di corrente. Non toccare mai la lama finché non è ferma. Dopo la falciatura pulire accuratamente l’apparecchio. Una cura scrupolosa protegge l’apparecchio da danni e prolunga la durata di impiego. Pulire da sporcizia il convogliamento di aria raffreddata (fessura di aspirazione) tra la capottina del motore e la parte superiore del carter, per garantire un raffreddamento adeguato del motore. Pulire il lato inferiore del tosaerba con spaz- zola e acqua. I residui di erba attaccati al carter e allo scarico devono essere elimina- ti in precedenza mediante un’asta in legno. Pulizia dell’apparecchio Motore Il motore elettrico non necessita di alcuna manutenzione. Cuscinetti a sfera I cuscinetti a sfera delle ruote sono esenti da manutenzione. Parte superiore del manubrio La parte superiore del manubrio è rivestita di uno strato isolante. Nel caso in cui venisse danneggiato, è necessario sostituire la parte superiore del manubrio. Conservazione Il luogo di conservazione deve essere asciutto e senza polvere. Conservare inoltre il tosaerba in un luogo fuori dalla portata dei bambini. Eliminare sempre eventuali guasti all’- apparecchio prima della conservazio- ne, per garantirne uno stato sempre perfetto. Il luogo di conservazione deve essere asciutto, senza polvere e fuori dalla portata dei bambini. Pausa invernale Attenzione: Pericolo di lesioni! Lavorare solo con guanti da lavoro. Non dirigere mai getti d’acqua sui componenti del motore, sulle guarnizioni, sui punti di supporto e sui componenti elettrici come gli interruttori. Ciò potrebbe comportare costose riparazioni. Intervallo di manutenzione: Dopo ogni impiego Intervallo di manutenzione: Prima di ogni impiego12 0478 121 9900 B - IT Affilatura delle lame Si deve osservare esattamente la coppia di serraggio della vite della lama, perché da ciò dipende il fissag- gio sicuro dell’attrezzo di taglio. ATTENZIONE Se il risultato della falciatura con il tempo dovesse peggiorare significa molto probabilmente che la lama di taglio è consumata. Per lo smontaggio utilizzare un ceppo in legno 1 (ca. 60x60 mm) per esercita- re pressione contraria sulla lama (vedere fig.) Staccare la vite della lama 2 (2x). Smontare la lama: Riaffilare la lama osservando attentamente i seguenti punti:

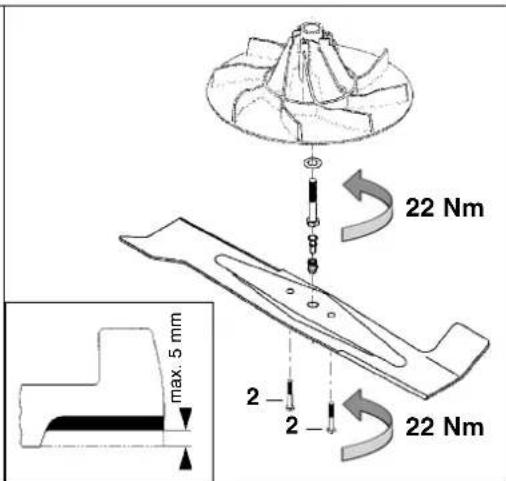

• Raffreddare la lama mentre viene affilata, per es. con acqua. Un colo- re bluastro non si deve verificare, poiché altrimenti peggiorerebbe la qualità del taglio.

• Affilare la lama sempre in modo uni- forme per evitare vibrazioni dovute a squilibrio.

• Prima di montarla controllare che la lama non sia danneggiata. La lama deve essere sostituita qualora si rilevassero tacche o crepe, oppure nel caso in cui alla lama fossero già stati asportati 5 mm tramite le pre- cedenti affilature (limite di cons- umo).

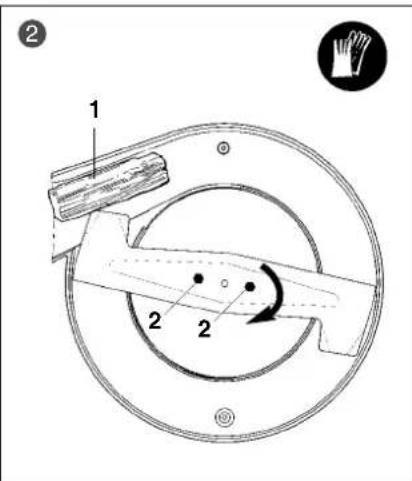

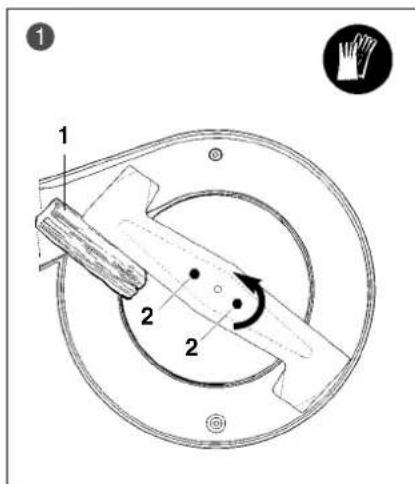

Montare la lama con i bordi piegati in alto. Per il montaggio utilizzare un ceppo in legno 1 (ca. 60x60 mm) per esercitare pressione contraria sulla lama (vedere fig.) Serrare a fondo la vite 2 (2x) con una coppia di serraggio di 22 Nm. Montare la lama:Intervallo di manutenzione: Ogni 25 ore di funzionamento

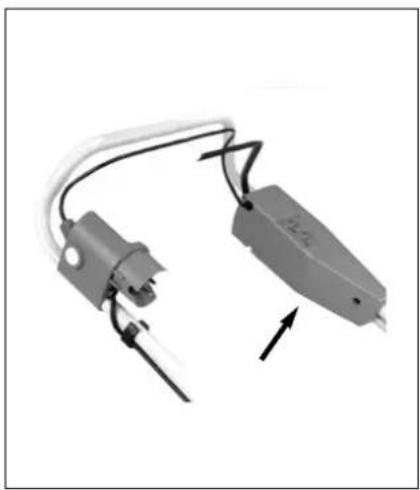

Regolazione del cavo di comando trazione ME 455, ME 455 M Nei nuovi apparecchi il cavo comando trazione è già regolato correttamente. Può accadere che debba essere regolato a causa dell’usura della frizione oppure del cambiamento della lunghezza del cavo di comando. A tale scopo c’è una vite di registro applicata sul manubrio. La regolazione deve essere eseguita in modo che quando viene azionata la leva di trazione quest’ultima venga attivata. La trazione deve essere disat- tivata non appena si rilascia la leva di trazione. (Il vostro rivenditore autorizzato sarà lieto di potervi essere di aiuto). Ricambi normali Protezione dell’ambiente Lama ME 400 6118 702 0100 Lama ME 400 M 6118 702 0110 Lama ME 450 6103 702 0102 Lama ME 450 M 6103 702 0111 Lama ME 455 6122 702 0101 Lama ME 455 M 6103 702 0111 L’erba tagliata non va elimina- ta nella spazzatura, ma tras- formata in composta. Le confezioni, l’apparecchio e accesso- ri vengono prodotti con materiali ricicla- bili e vanno eliminati di conseguenza. Lo smaltimento differenziato ed ecolo- gico dei residui di materiali implica la riciclabilità di sostanze preziose.14 0478 121 9900 B - IT Il motore non si avvia Forti vibrazioni durante l’esercizio Il taglio non è pulito, il prato ingiallisce Avviamento difficoltoso o potenza ridotta del motore Il canale di espulsione è intasato - La lama è consumata - Taglio di erba troppo alta o troppo bagnata - Sostituire la lama - Selezionare l’altezza di taglio corretta e/o adattare la velocità di avanzamento - Taglio di erba troppo alta o troppo bagnata - Il carter del tosaerba è intasato - Adattare l’altezza e la velocità di taglio alle condizioni di falciatura - Pulire il carter del tosaerba (per procedere, staccare la spina dalla presa di corrente) - La lama di taglio ha perso il filo o è consumata - La velocità di avanzamento, in rapporto all’altezza di taglio, è trop- po alta - Riaffilare o sostituire la lama - Ridurre la velocità di avanzamento e/o scegliere la giusta altezza di taglio - La vite della lama è allentata - Il fissaggio del motore è allentato - La lama non è equilibrata a causa di un’affilatura sbagliata o di rottura - Serrare la vite della lama (event. rivolgersi al Servizio Assistenza autorizzato) - Serrare le viti del fissaggio motore (rivolgersi al Servizio Assistenza autorizzato) - Riaffilare la lama (equilibrare) o sostituirla Inconveniente Causa probabile Rimedio - Manca la tensione di alimentazione - Cavo di collegamento/connettore o giunto a spina o interruttore difettosi - Controllare la protezione - Controllare (elettrotecnico) Sostituire Ricerca guasti15 0478 121 9900 B - IT

Cavo della rete con connettore e giunto

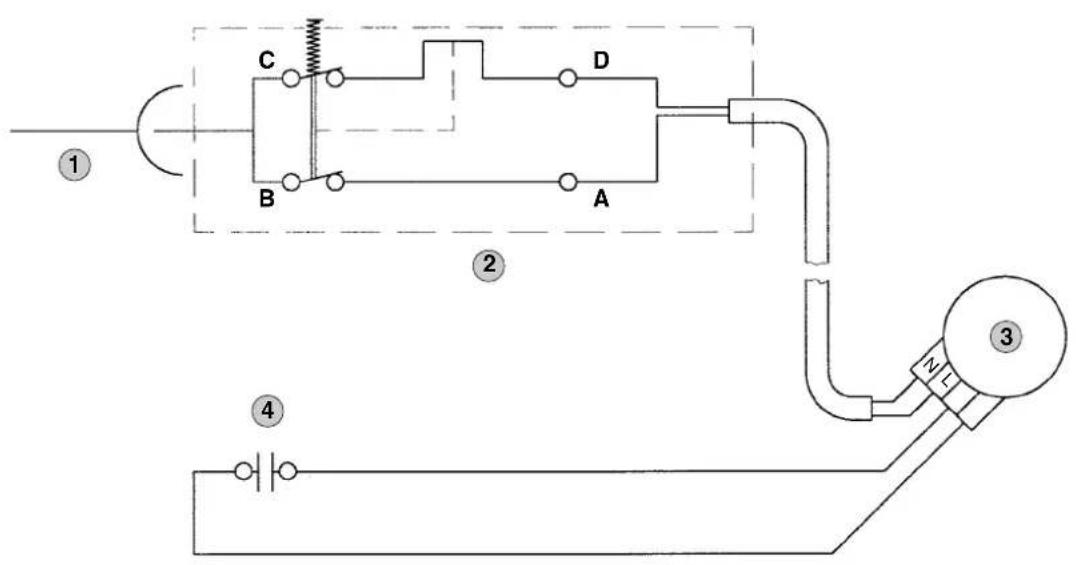

Interruttore di sicurezza

Motore elettrico Motore elettrico Motore elettrico Austria Antriebstechnik BSRBF 0,75/2 Volt [V] 230 230 230 Watt [W] 1200 1600 1600 Ampere [A

1,6 1,6 1,6 --- --- 1 marcia Nm 22 22 22 Nm 22 22 22 mm 24 - 75 24 - 75 24 - 75 l 406060 cm 135/ 44/ 104 140/ 47/ 104 140/ 47/ 104 kg 19/ 20 25/ 26 27/ 28 Dati tecnici Identificazione della serie Motore, tipo di costruzione Costruttore Tipo Tensione Potenza assorbita Protezione Frequenza Classe di protezione Tipo di protezione Dispositivo di taglio Larghezza di taglio Numero di giri del dispositivo di taglio Conforme a direttiva 2000/14/CE: Livello di potenza acustica garantito L

Conforme a normativa EN 836: Livello di pressione acustica sul posto di lavoro L

Accelerazione sul corrimano superiore di guida a vhw Trazione ruote Coppia di serraggio Vite per boccole lama Viti per lama Altezza di taglio Cesto di raccolta erba Lu./La./A Peso17 0478 121 9900 B - IT

Indicazioni per la cura e la manutenzione Indicazioni importanti sulla manutenzione e la cura, qui per il prodotto tosaerba elettrico Si prega di osservare attentamente le seguenti informazioni importanti per la prevenzione di eventuali danni o di usura eccessiva sul Vostro apparecchio VIKING:

Alcuni particolari dell’apparecchio VIKING sono soggetti ad una normale usura, anche durante l’uso in confor- mità con le norme, e vanno sostituiti per tempo a seconda del tipo e della durata d’impiego. Compresi tra questi sono per es.: - Lama - Cesto di raccolta - Cinghia trapezoidale

2. Osservanza delle indicazioni delle

presenti istruzioni per l’uso L’uso, la manutenzione e la conserva- zione degli apparecchi VIKING devono essere effettuati con scrupolo, così come descritto nelle presenti istruzioni per l’uso. Tutti i danni derivanti dalla inosservanza delle indicazioni relative alla sicurezza, all’uso e alla manuten- zione sono a carico dell’utente stesso. Questo vale in modo particolare per: - cavo di alimentazione non abbastan- za grande (sezione) - collegamento elettrico sbagliato (tensione) - modifiche del prodotto non autoriz- zate da VIKING - uso di componenti, gruppi di appli- cazione o attrezzi di taglio non auto- rizzati da VIKING (vedi i documenti di vendita VIKING) - uso improprio del prodotto - uso del prodotto durante gare sporti- ve o competizioni - danni indiretti derivanti dall’uso del prodotto

3. Lavori di manutenzione

Tutti i lavori elencati nel paragrafo "Manutenzione" vanno eseguiti periodi- camente. Nel caso in cui l’utente non fosse in grado di effettuare questi lavori di manutenzione, occorre rivolgersi ad un rivenditore specializzato autorizzato. Se non si effettuano tali lavori, potreb- bero insorgere danni di cui l’utente è il diretto responsabile. Alcuni tra questi sono anche: - danni al motore di azionamento a seguito di scarsa pulizia del convo- gliamento di aria raffreddata (fessu- re di aspirazione) - danni derivanti da corrosione o indi- retti a causa di una conservazione inappropriata - danni indiretti derivanti dall’uso di ricambi non originali VIKING - danni derivanti da lavori di riparazio- ne e manutenzione non eseguiti nelle officine da rivenditori specializ- zati autorizzati18 0478 121 9900 B - IT La sottoscritta, VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein dichiara che la macchina Tosaerba, a spinta con motore elettrico Marchio di fabbrica: VIKING Modello: ME 400 ME 450 ME 400 M ME 450 M ME 455 ME 455 M N. identificativo di serie: 6117 6101 è conforme alle seguenti direttive CE: 98/37/CE, 73/23/CEE, 89/336/CEE, 2000/14/CE Il prodotto è stato sviluppato e fabbri- cato conformemente alle seguenti norme: EN 836, DIN VDE 0700-1, DIN VDE 0700-206, EN 55014-1, EN 55014-2, EN 55104, EN 61000-3-2, EN 61000-3-3 Procedimento di valutazione conformità applicato: Allegato VI Nome e indirizzo degli uffici interessati menzionati: Societe Nationale de Certification et d’Homologation S.a.r.l. 11, Route de Sandweiler 5230 Sandweiler Luxembourg Documentazione tecnica conservata presso: VIKING GmbH Licenza prodotto Livello di potenza acustica misurata: 87 dB(A) ME 400/ M 91 dB(A) ME 450/ M, ME 455/ M Livello di potenza acustica garantito: 90 dB(A) ME 400/ M 94 dB(A) ME 450/ M, ME 455/ M Langkampfen, 05.11.2002 VIKING GmbH Lechner Direttore Esecutivo / Direttore Marketing Dichiarazione di conformità del produttore0478 121 9900 B - ES ME 400 M = ME 400 ME 450 M = ME 450 + ME 455 M = ME 455 Cuchilla tándem, Dispositivo Mulching1 0478 121 9900 B - ES
