MANUALE UTENTE AMM 842 VIKING

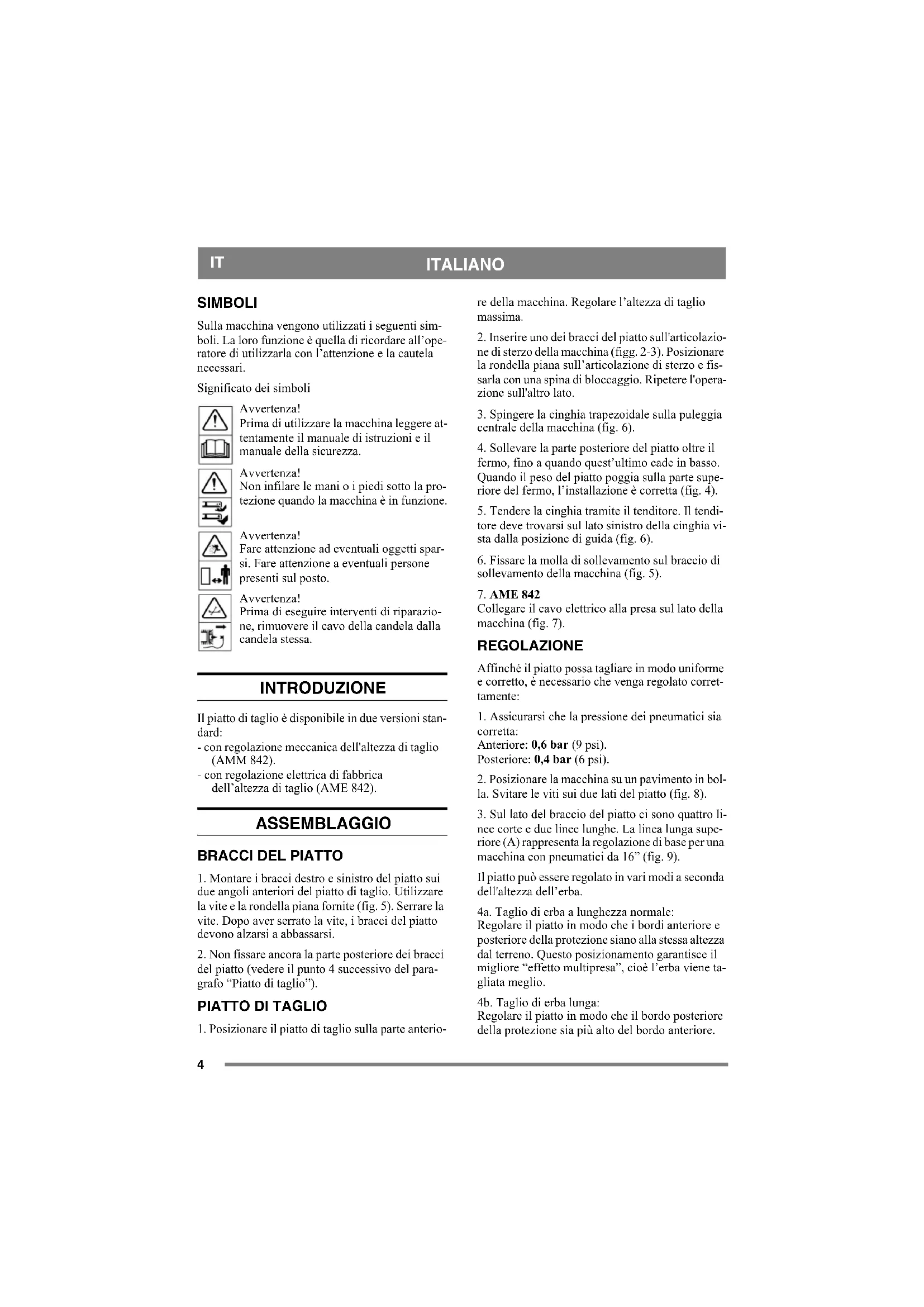

SIMBOLI Sulla macchina vengono utilizzati i seguenti sim- boli. La loro funzione è quella di ricordare all’ope- ratore di utilizzarla con l’attenzione e la cautela necessari. Significato dei simboli Avvertenza! Prima di utilizzare la macchina leggere at- tentamente il manuale di istruzioni e il manuale della sicurezza. Avvertenza! Non infilare le mani o i piedi sotto la pro- tezione quando la macchina è in funzione. Avvertenza! Fare attenzione ad eventuali oggetti spar- si. Fare attenzione a eventuali persone presenti sul posto. Avvertenza! Prima di eseguire interventi di riparazio- ne, rimuovere il cavo della candela dalla candela stessa. INTRODUZIONE Il piatto di taglio è disponibile in due versioni stan- dard: - con regolazione meccanica dell'altezza di taglio (AMM 842). - con regolazione elettrica di fabbrica dell’altezza di taglio (AME 842). ASSEMBLAGGIO

1. Montare i bracci destro e sinistro del piatto sui

due angoli anteriori del piatto di taglio. Utilizzare la vite e la rondella piana fornite (fig. 5). Serrare la vite. Dopo aver serrato la vite, i bracci del piatto devono alzarsi a abbassarsi.

2. Non fissare ancora la parte posteriore dei bracci

del piatto (vedere il punto 4 successivo del para- grafo “Piatto di taglio”).

1. Posizionare il piatto di taglio sulla parte anterio-

re della macchina. Regolare l’altezza di taglio massima.

2. Inserire uno dei bracci del piatto sull'articolazio-

ne di sterzo della macchina (figg. 2-3). Posizionare la rondella piana sull’articolazione di sterzo e fis- sarla con una spina di bloccaggio. Ripetere l'opera- zione sull'altro lato.

3. Spingere la cinghia trapezoidale sulla puleggia

centrale della macchina (fig. 6).

4. Sollevare la parte posteriore del piatto oltre il

fermo, fino a quando quest’ultimo cade in basso. Quando il peso del piatto poggia sulla parte supe- riore del fermo, l’installazione è corretta (fig. 4).

5. Tendere la cinghia tramite il tenditore. Il tendi-

tore deve trovarsi sul lato sinistro della cinghia vi- sta dalla posizione di guida (fig. 6).

6. Fissare la molla di sollevamento sul braccio di

sollevamento della macchina (fig. 5).

Collegare il cavo elettrico alla presa sul lato della macchina (fig. 7). REGOLAZIONE Affinché il piatto possa tagliare in modo uniforme e corretto, è necessario che venga regolato corret- tamente:

1. Assicurarsi che la pressione dei pneumatici sia

corretta: Anteriore: 0,6 bar (9 psi). Posteriore: 0,4 bar (6 psi).

2. Posizionare la macchina su un pavimento in bol-

la. Svitare le viti sui due lati del piatto (fig. 8).

3. Sul lato del braccio del piatto ci sono quattro li-

nee corte e due linee lunghe. La linea lunga supe- riore (A) rappresenta la regolazione di base per una macchina con pneumatici da 16” (fig. 9). Il piatto può essere regolato in vari modi a seconda dell'altezza dell’erba. 4a. Taglio di erba a lunghezza normale: Regolare il piatto in modo che i bordi anteriore e posteriore della protezione siano alla stessa altezza dal terreno. Questo posizionamento garantisce il migliore “effetto multipresa”, cioè l’erba viene ta- gliata meglio. 4b. Taglio di erba lunga: Regolare il piatto in modo che il bordo posteriore della protezione sia più alto del bordo anteriore.5 ITALIANO

Questo posizionamento consente al piatto di far uscire l’erba più facilmente dal bordo posteriore.

5. Dopo la regolazione, serrare le viti.

AMM 842: L’altezza di taglio è regolabile fra varie posizioni fisse, da 30 a 85 mm. AME 842: L’altezza di taglio è costantemente variabile fra 30 e 85 mm. Nota: Le altezze di taglio indicate sono da ritenersi valide solo se la macchina si trova su una superfi- cie stabile.

SUGGERIMENTI PER IL TAGLIO

Per ottenere un ottimo “effetto multipresa”, segui- re questi suggerimenti: - tagliare l'erba frequentemente. - far funzionare il motore a pieni giri. - tenere pulita la parte inferiore del piatto di taglio. - utilizzare lame affilate. - non tagliare erba bagnata. - tagliare due volte (con due diverse altezze di taglio) se l’erba è lunga. ASSISTENZA E MANUTENZIONE PREPARATIVI Salvo diversamente indicato, tutti gli interventi di assistenza e manutenzione devono essere eseguiti con la macchina ferma e con il motore non funzio- nante. Applicare sempre il freno di staziona- mento per evitare che la macchina si sposti. Evitare partenze accidentali del moto- re, spegnendolo e scollegando il cavo della candela dalla candela stessa e met- tendolo a terra. Scollegare il cavo nega- tivo dalla batteria.

MANUTENZIONE Per facilitare la pulizia e la manutenzione, il piatto di taglio può essere ripiegato verso l’alto:

1. Regolare l’altezza di taglio al massimo.

2. Sollevare il bordo posteriore del piatto con una

3. Spingere il fermo verso l’alto e liberare il bordo

posteriore del piatto (fig. 10).

4. Ripetere la procedura sull’altro lato.

5. Agganciare il braccio del tenditore sul supporto

6. Estrarre la cinghia dalla puleggia centrale.

7. Portare il piatto in posizione verticale (fig. 12).

Quando il piatto viene riportato in posizione di la- voro, assicurarsi che il fermo cada in posizione quando il bordo inferiore del piatto stesso viene sollevato (fig. 4). PULIZIA La parte inferiore del piatto di taglio deve essere ri- sciacquata dopo l’uso. Se l’erba si è attaccata asciugandosi, utilizzare una raschiatore per pulire la parte inferiore. Se necessario, ridipingere la parte inferiore per evitare la corrosione. LAME Per la sostituzione delle lame utilizzare dei guanti protettivi al fine di evitare di tagliarsi. Controllare sempre che le lame siano ben affilate. Questa condizione è essenziale per ottenere i mi- gliori risultati. Controllare sempre le lame in caso di urto. Se le lame risultano danneggiate, le parti difettose do- vranno essere sostituite. Utilizzare esclusivamente ricambi ori- ginali. I ricambi non originali, anche quelli installabili sulla macchina, posso- no provocare lesioni. Montare le lame come illustrato nella figura 13 con il bordo contrassegnato. Il bordo ripiegato verso l’alto della lama deve essere posizionato all’inter- no verso il supporto della lama stessa.6 ITALIANO

Il gruppo di taglio comprende due barre portalame con due lame sostituibili Y (fig. 14). In caso di so- stituzione, cambiare entrambe le lame per evitare perdite di bilanciamento. Montare le nuove lame. Serrare correttamente le viti V e W. Coppia di serraggio: V – 9,8 Nm, W - 24 Nm. In caso di forte urto le lame potrebbero piegarsi. Svitare il controdado X e ripiegare indietro la la- ma. Montare una nuova vite V originale. Serrare i controdadi X e Z.
