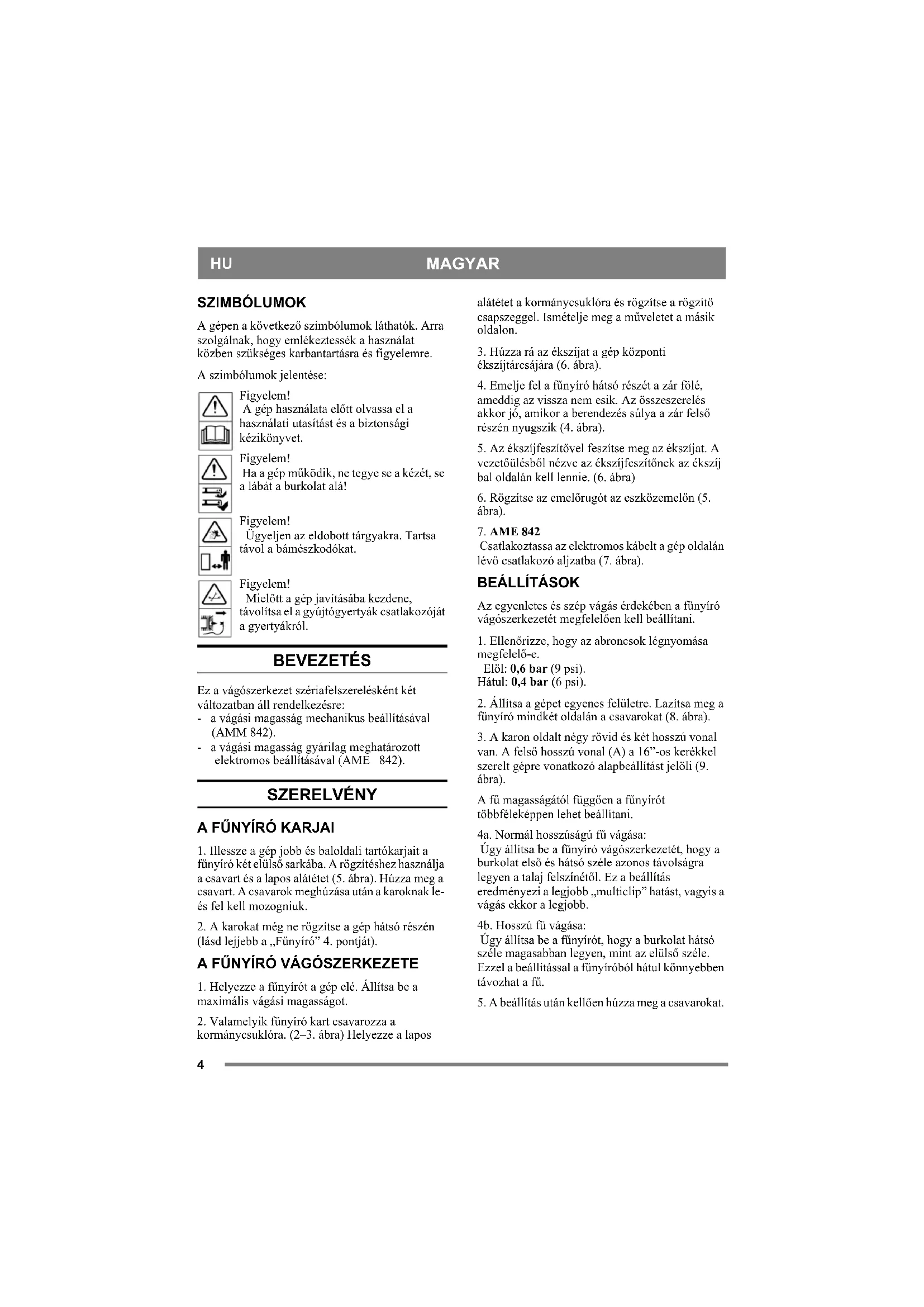

HASZNÁLATI ÚTMUTATÓ AMM 842 VIKING

A gēpèn a kōvetkezǒ szimbólumok láthatók. Arraszlógánlak, hógy emlékeztessék a hasznalatkożben szüksegcs karbantartárs é figyolemre.

A szimbóolumok jelentése:

Figyelem!

A gép hasznalata el't olvassa el a hasznalati utasitast es aBiztonsagi kézikonyvet.

Figyelem!

Ha a gép mukodik, ne tegye se a kezét, se a labat a burkolat ala!

Figyelem!

Uglyeljen az eldobott targyakra. Tartsa
tavol a bameszkodokat.

Figyelem!

Mielott a gep javitasa kezdene,
tavolitsa el a gyrojtogyertyak csatlakozojat
a gyrotyakrol.

BEVEZETÉS

Ez a vagoszerkezet szeriafelszereleskent két valtozatan all rendelkezesre:

• a vágásí magasság mechanikus beálitásával (AMM 842).
• a vágásí magassag gyárilag meghatározott elektramos beallitásával (AME 842).

SZERELVENY

A FUNYIRO KARJAI

1. Illesse a gcp jobb es baloldali tartokarjait a funiyiro ket elulso sarkaba.A rogziteshez hasznalja a csavart es a lapos alatet (5. abra).Huzza meg a csavart.Acsavarok meghuzasa utan a karoknak lees fel kell mezogniuk.
2. A karokat meg ne rogztse a gep hatso részen (lásd lejjebb a „Fünyiro" 4. pontját).

A FUNYIRO VAGOSZERKEZETE

1. Helyezze a funyiro t a gep elé. Alitsa be a maximalis vagasi magassagot.
2. Valamclyik fünyiro kart csavarozza a kormánycsuklóra. (2-3. ábra) Helyezze a lapos

alátét et a kormánycsuklóra és rögzítse a rögzítő csapszeggel. Ismételje meg a müveletet a seks oldalon.

1. Huzza ra az ekszijat a gcp kozponti ekszijtarcsjara (6.abra).
2. Emelje fel a fünyiro hatsó résztá zár fóle, ameddig az vissza nem esik. Az összeszeréles akkor jo, amikor a berendezés súlya a zár felsö részen nyugszik (4. ábra).
3. Az ekszijfesztövel feszítse meg az ekszijat. A verzetóülesból neźve az ekszijfesztönek az ekszij bal oldalan kell lennie. (6. ábra)
4. Rögzütse az emelörugót az eszközemelön (5. ábra).

7.AME842

Csatlakoztassa az elektromos kabelt a gep oldalan levoc sctlakozo aljzatba (7.abra).

BEALLITASOK

Az cgycnletes es szep vagas erdekcben a funyiro vagoszerkezet megfeleloen kell beallitani.

1. Ellenorizzc, hogy az abroncsok legnyomasa megfelelo-e.
   Elöl: 0,6 bar (9 psi).
   Hátul: 0,4 bar (6 psi).
2. Allitsa a gépet cgyenes felületrc. Lazitsa meg a funyiro mindkét oldalan a csavarokat (8. ábra).
3. A karon oldalt négy rovid es két hosszú vonal van. A felso hosszú vonal (A) a 16"-os kerékkel szerelt gpré vonatkozo alapbeallitast jalöi (9. ábra).

A fui magassagatol figgoen a funyirot tobbfelekeppen lehet beallitani.
4a. Normál hosszúság fú vágasa:

Ugy allitsa be a funyiro vagoszerkezetét, hogy a burkolat elso es hatso szele azonos tavolsagra legyen a talaj felszinetöl. Ez a beallitas eredmenezi a legjobb „multiclip" hatast, vagiyas vagas ckor a legjobb.

4b. Hosszú fú vágása:
Ugy allitsa be a funyirot, hogy a burkolat hatso szele magasabban legyen, mint az elulso szele. Ezzel a beallitassal a funyiroból hatul konnyebben tavozhat a fu.
5. A beallitas utan kelloen huzza meg a csavarokat.

MAGYAR

HU

A GÉP HASZNÁLATA

VÁGÁSI MAGASSAG

AMM 842:

A vagasi magassagot 30-tol 85mm ig, fix poziokban lehet allitani.

AME 842:

A vagasi magassag fokozatmentesen allithato 30 es 85mm kozott.

Megjegyzes: A fenti vagasi magassagok akkor crvenyesek, ha a gep szilard talajon dolgozik.

TIPPEK A FÜRÍASHOZ

Az optimalis multiclip hatas elereshez vegye figyclembe a kovctkezo tanacsokat:

• nyirjga yakran a fuvet.
• üzemeltesse a gépet teljes fordulatszamon.
  -tartsa tisztan a vagoszerkezet also reszét.
  hasznaljon oles keseket.
• ne nyirja a fivet, ameddig meg nedves.
• nyirja le ketszer a fuvet (eltero vagasi magassaggal) ha mar hosszura nott.

SZERVIZELES KARBANTARTAS

ELOKESZULETEK

Ezzel ellentetesutasitas hianyaban minden szervizmunkat es karbantartast allo gepen kell elvegezni, amikor a motor nem jar.

A kézifék hasznalatalaval eloze meg, hogy a gep elgurulhasson.

A motor leallitasával, az inditokabelnek az inditogyertáról valoréclavolitávalésfoldelesével eloze meagamotorvelettenbeinditasát.Kösle la negativyczéték az akkumulatorrol.

KARBANTARTÁSI TANÁCSOK

A tisztitas es a karbantartas megkonnyitec erdekiben a funyiro vagoszerkezete felhajthato.

1. AlItsa a vagasi magassagot a maximumra.
2. Egy kezzel emelje fel a funyiro hatsos zélet (10. abra).
3. Tolja fel a zarat es nyissa fel a funyiro hatsó

szel (10. abra).

1. Ismételje meg a muveletet a masik oldalon is.
2. Rögzütse az ékszijfeszítő-kart a tartóblokkra (11. ábra).
3. Huzza le az ekszijat a kozponti ekszijtarcsról.
4. Alltsa a funyiro vagoszerkezet figgoleges helyzete (12. abra).

Amikor a funyirost ismét munka pozicioba allitja, ellenorizze, hogy a zar a helyere ugrik-e, amikor a berendezes hatso szelét felemeli (4. abra).

TISZTITÁS

A funyiro vagoszerkezetenek also reszet minded cgyes hasznalat utan lc kell obliteni.

Ha a fú raszárdt, vakarjla le a berendezes aljáról.

Ha szükséges, a rozsdasodás megelózscé érdekében javitsa ki a fyniro also részen a festest.

KÉSEK

A kések cseréjkor viseljen
védokesztyut, nehogy megvágja magat.

Ellenorizze, hogy a kesek mindig clesck legyenck. Ezzel erheto el a legjobb eredmemy.

Ha a berendezes nekiutkozik valaminek, mindig ellenorizze a keseket. Ha kesrendszer megseruit, ahibas reszeket ki kell escrnlni.

Mindig eredeti gyari alkatrzeseket hasznaljon. A nem eredeti gyari alkatrzesek hasznalata serulcs veszelyet hordozza meg akkor is, ha illenek a gephez.

A késeket a 13. ábra szerint, a késélek jelöse alapján szerelje fel. A kés felhajlo szelét belüre, a kestartó felé kell poziónáni.

A vagorendszer két cserelheto keses (Y) elembol all (14. abra). A kések cseréjekor az egyensúlytalansag megelözés érdekében mindkettot ki kellcserlni.

Szerelje a helyukre az uy keseket. Kelloen szoritsa mcg a, V" es a, W' jelu csavarokat. Nyomatek: V -9,8Nm,W-24Nm.

Eroteljes utkozes cseten a ksek elgorbulhetnek. Lazitsa meg az, X" rogzito anyat es hajtsa vissza a kest. Szercljen fel uy, erdeti, V" kioldo csavart. Szoritsa mcg az, X" es, Z" jelu rogzito anyakat.

HU

MAGYAR

POZITIV SZIJHAJTÁS

A funyiroban mindkét kest positiv szijhajtás hajtja.

Ha az cgyik kés valamilyen szilard testnek (peldául konek) utkozik, a hajtószij fesezsege mcgvaltozhat. Emiatt a positiv szijhajtas „összekapcsolódhat", ami hosszú tavon mcgrongalhatja a keseket.

Eroteljes utkozes utan mindig ellenorizze, hogy a kések derekszoget zarnak-c be egymassal (13. abra).

A kések munkaterületi atfedik egymast. Ha a kések egymashoz viszonyitott pozićoja megváltozik, fennali annak a veszelye, hogy a kések egymasba utkozhnetnek. Ez a vigószcrkecz súlyos károsodásat eredményezheti.

Ha ez bekovetkezne, vigye a gépet és a funyiró t egy muhelye ja vitás és Ellenörzs vegett.

MUSZAKI ADATOK

	AMM 842 AME 842
Vágasi szélesség	107 cm 107 cm
Vágasi magasság	30-85 mm 30-85 mm
Nettó tõmeg 53 kg 53 kg
