BRUKSANVISNING AMM 842 VIKING

ene på begge sider av aggregatet (fig. 8).

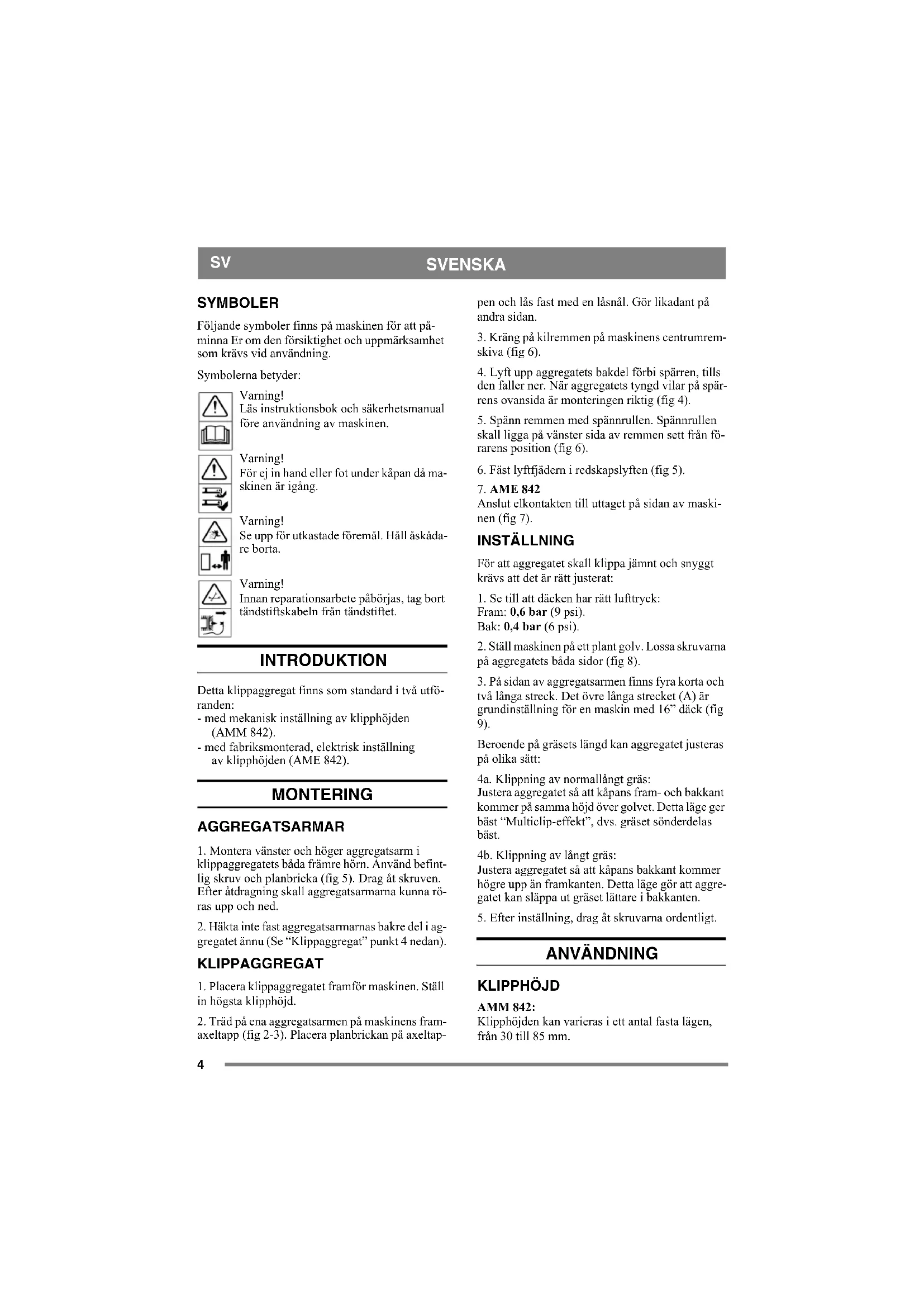

SYMBOLER Följande symboler finns på maskinen för att på- minna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Varning! Läs instruktionsbok och säkerhetsmanual före användning av maskinen. Varning! För ej in hand eller fot under kåpan då ma- skinen är igång. Varning! Se upp för utkastade föremål. Håll åskåda- re borta. Varning! Innan reparationsarbete påbörjas, tag bort tändstiftskabeln från tändstiftet. INTRODUKTION Detta klippaggregat finns som standard i två utfö- randen: - med mekanisk inställning av klipphöjden (AMM 842). - med fabriksmonterad, elektrisk inställning av klipphöjden (AME 842). MONTERING AGGREGATSARMAR

1. Montera vänster och höger aggregatsarm i

klippaggregatets båda främre hörn. Använd befint- lig skruv och planbricka (fig 5). Drag åt skruven. Efter åtdragning skall aggregatsarmarna kunna rö- ras upp och ned.

2. Häkta inte fast aggregatsarmarnas bakre del i ag-

gregatet ännu (Se “Klippaggregat” punkt 4 nedan). KLIPPAGGREGAT

1. Placera klippaggregatet framför maskinen. Ställ

in högsta klipphöjd.

2. Träd på ena aggregatsarmen på maskinens fram-

axeltapp (fig 2-3). Placera planbrickan på axeltap- pen och lås fast med en låsnål. Gör likadant på andra sidan.

4. Lyft upp aggregatets bakdel förbi spärren, tills

den faller ner. När aggregatets tyngd vilar på spär- rens ovansida är monteringen riktig (fig 4).

5. Spänn remmen med spännrullen. Spännrullen

skall ligga på vänster sida av remmen sett från fö- rarens position (fig 6).

6. Fäst lyftfjädern i redskapslyften (fig 5).

Anslut elkontakten till uttaget på sidan av maski- nen (fig 7). INSTÄLLNING För att aggregatet skall klippa jämnt och snyggt krävs att det är rätt justerat:

1. Se till att däcken har rätt lufttryck:

Fram: 0,6 bar (9 psi). Bak: 0,4 bar (6 psi).

2. Ställ maskinen på ett plant golv. Lossa skruvarna

på aggregatets båda sidor (fig 8).

3. På sidan av aggregatsarmen finns fyra korta och

två långa streck. Det övre långa strecket (A) är grundinställning för en maskin med 16” däck (fig 9). Beroende på gräsets längd kan aggregatet justeras på olika sätt: 4a. Klippning av normallångt gräs: Justera aggregatet så att kåpans fram- och bakkant kommer på samma höjd över golvet. Detta läge ger bäst “Multiclip-effekt”, dvs. gräset sönderdelas bäst. 4b. Klippning av långt gräs: Justera aggregatet så att kåpans bakkant kommer högre upp än framkanten. Detta läge gör att aggre- gatet kan släppa ut gräset lättare i bakkanten.

5. Efter inställning, drag åt skruvarna ordentligt.

ANVÄNDNING KLIPPHÖJD AMM 842: Klipphöjden kan varieras i ett antal fasta lägen, från 30 till 85 mm.5 SVENSKA

AME 842: Klipphöjden kan varieras steglöst från 30 till 85 mm. Anm. Angivna klipphöjder gäller när maskinen står på ett fast underlag. KLIPPRÅD För bästa “Multiclip-effekt” följ dessa råd: - klipp ofta. - använd full gas på motorn. - håll klippaggregatets undersida ren. - använd skarpa knivar. - klipp inte vått gräs. - klipp två gånger (med olika klipphöjd) om gräset är högt.

SERVICE OCH UNDERHÅLL

FÖRBEREDELSE Om inget annat sägs skall all service och underhåll utföras på en stillastående maskin där motorn inte går. Förhindra att maskinen rullar genom att alltid lägga i parkeringsbromsen. Förhindra ofrivillig motorstart genom att alltid stoppa motorn, lossa tändka- beln från tändstiftet och jorda den. Los- sa minuskabeln från batteriet. UNDERHÅLLSTIPS För att underlätta rengöring och underhåll kan klippaggregatet fällas upp:

1. Ställ klipphöjdsinställningen på högsta klipp-

3. Peta upp spärren och släpp ner aggregatets bak-

4. Upprepa proceduren på andra sidan.

5. Haka upp spännrullsarmen på fästet (fig 11).

6. Kräng av remmen från centrumremskivan.

7. Fäll upp aggregatet till lodrätt läge (fig 12).

När aggregatet fälls ner till arbetsläge, se till att spärren faller ner i läge när aggregatets bakkant lyfts upp (fig 4). RENGÖRING Efter varje användning bör klippaggregatets un- dersida spolas av. Om gräset har torkat fast, skrapa undersidan ren. Vid behov, bättra undersidan med färg för att för- hindra rostangrepp. KNIVAR Använd skyddshandskar vid byte av knivar för att undvika skärskador. Se till att knivarna alltid är skarpa. Då blir klippre- sultatet bäst. Kontrollera alltid knivarna efter en påkörning. Har knivsystemet skadats skall defekta delar bytas ut. Använd alltid original reservdelar. Icke original reservdelar kan medföra risk för skador även om de passar på maski- nen. Montera knivarna enligt bild 13 där kniveggen är markerad. Knivens uppvikta kant skall placeras inåt mot knivfästet. Klippsystemet består av två knivbalkar med två ut- bytbara knivblad Y (fig 14). Vid byte av knivblad skall båda bytas ut för att undvika obalans. Montera de nya knivarna. Drag åt skruvarna V och W ordentligt. Åtdragningsmoment: V - 9.8 Nm, W - 24 Nm. Vid kraftig påkörning kan knivbladen vika undan. Lossa låsmuttern X och vik tillbaka knivbladen. Montera en ny original brytbult V. Drag åt låsmut- tern X och Z. KUGGREM De båda knivarna drivs inuti aggregatet av en kuggrem. Om någon av knivarna har träffat ett fast föremål (ex.vis en sten), kan remspänningen ändras. Detta kan leda till att kuggremmen "kuggar över", vilket i förlängningen kan ge skador på knivarna. Efter en kraftig påkörning, kontrollera alltid att de båda knivarna står vinkel- rätt mot varandra (fig 13). Knivarnas respektive arbetsområde överlappar varandra. Har knivarnas inbördes läge förändrats föreligger stor risk att de slår i varandra. Detta6 SVENSKA

medför allvarliga skador på klippaggregatet. Om så är fallet, lämna maskinen med klippaggre- gat till en serviceverkstad för reparation och över- syn. TEKNISKA DATA AMM 842 AME 842 Klippbredd 107 cm 107 cm Klipphöjd 30 - 85 mm 30 - 85 mm Nettovikt 53 kg 53 kg4 SUOMI
