Merke	Viking
Modell	AMM 842
Kategori	Gressklipper
Klippebredde	107 cm
Klippehøyde	30 til 85 mm (mekanisk justering med faste posisjoner)
Nettovekt	53 kg
Dekktrykk foran	0,6 bar (9 psi)
Dekktrykk bak	0,4 bar (6 psi)
Bladdrift	Kilereim med direkte drift
Antall blader	2 utskiftbare Y-blader
Bladenes tiltrekningsmoment	Skrue V: 9,8 Nm, Skrue W: 24 Nm
Klippesystem	Multiclip (oppkutting og spredning av gress)
Justering av klippehøyde	Mekanisk: faste posisjoner fra 30 til 85 mm
Nedfellbart klippebord	Ja, for rengjøring og vedlikehold
Sikkerhetssymboler	Advarsel! Les bruksanvisningen, utkast, hender/føtter under maskinen, koble fra tennpluggen før reparasjon
Bladmateriale	Herdet stål (anslått)
Dekktype	Luftfylte dekk (anslått 16 tommer)
Vedlikehold	Rengjøring av undersiden av klippebordet etter hver bruk, sliping av blader, kontroll av reim
Sikkerhetsforholdsregler	Stopp motoren, koble fra tennpluggledningen, stram håndbremsen før inngrep
Reservedeler	Bruk utelukkende originale Viking-deler

Ofte stilte spørsmål - AMM 842 VIKING

Hvordan justere klippehøyden på gressklipperen AMM 842?

Klippehøyden justeres mekanisk med en serie faste posisjoner fra 30 til 85 mm. For å justere, skru ut skruene på begge sider av maskinen, still inn høyden ved å justere merkene på armen, og stram deretter skruene godt.

Hvilket dekktrykk anbefales?

Dekktrykk foran: 0,6 bar (9 psi). Dekktrykk bak: 0,4 bar (6 psi). Kontroller på flatt underlag for optimal justering.

Hvordan rengjøre undersiden av klippebordet?

Etter hver bruk, skyll undersiden av bordet med vann. Hvis tørt gress sitter fast, skrap det forsiktig for å unngå korrosjon. Mal eventuelle skadede deler om nødvendig.

Hvordan bytte blader?

Bruk vernehansker. Skru ut skruene V (moment 9,8 Nm) og W (24 Nm). Bytt begge Y-bladene samtidig for å unngå ubalanse i systemet. Stram til angitt moment.

Hva gjør jeg etter et voldsomt støt med gressklipperen?

Kontroller bladenes tilstand og innretting (rett vinkel i forhold til hverandre). Hvis reimen er slakk eller bladene er deformert, bytt ut skadde deler og lever maskinen til et spesialverksted om nødvendig.

Hvordan felle ned klippebordet for vedlikehold?

Still klippehøyden på maksimum. Løft bakkanten, trykk på sikkerhetsklinken, slipp bakdelen, og gjenta på den andre siden. Fest strammeren, frigjør reimen, og vipp gressklipperen i vertikal posisjon.

Hvilke sikkerhetssymboler finnes på maskinen?

Symbolene inkluderer: les bruksanvisningen, advarsel om utkast, ikke sett hender/føtter under maskinen, koble fra tennpluggen før reparasjon. Følg alltid disse instruksjonene.

Hvilken type reim bruker gressklipperen AMM 842?

Den bruker en kilereim med direkte drift som forbinder de to bladene. Hvis reimen er slakk etter støt, kontroller blader og reim.

Hvilke reservedeler skal brukes?

Bruk utelukkende originale Viking-deler for å sikre sikkerhet og god drift. Uegnede deler kan være farlige.

Hvilke råd for optimal klipping (Multiclip-effekt)?

Klipp ofte, motoren på fullt turtall, hold undersiden av klippebordet rent, bruk skarpe blader, ikke klipp vått gress, og hvis gresset er høyt, klipp i to omganger med forskjellige høyder.

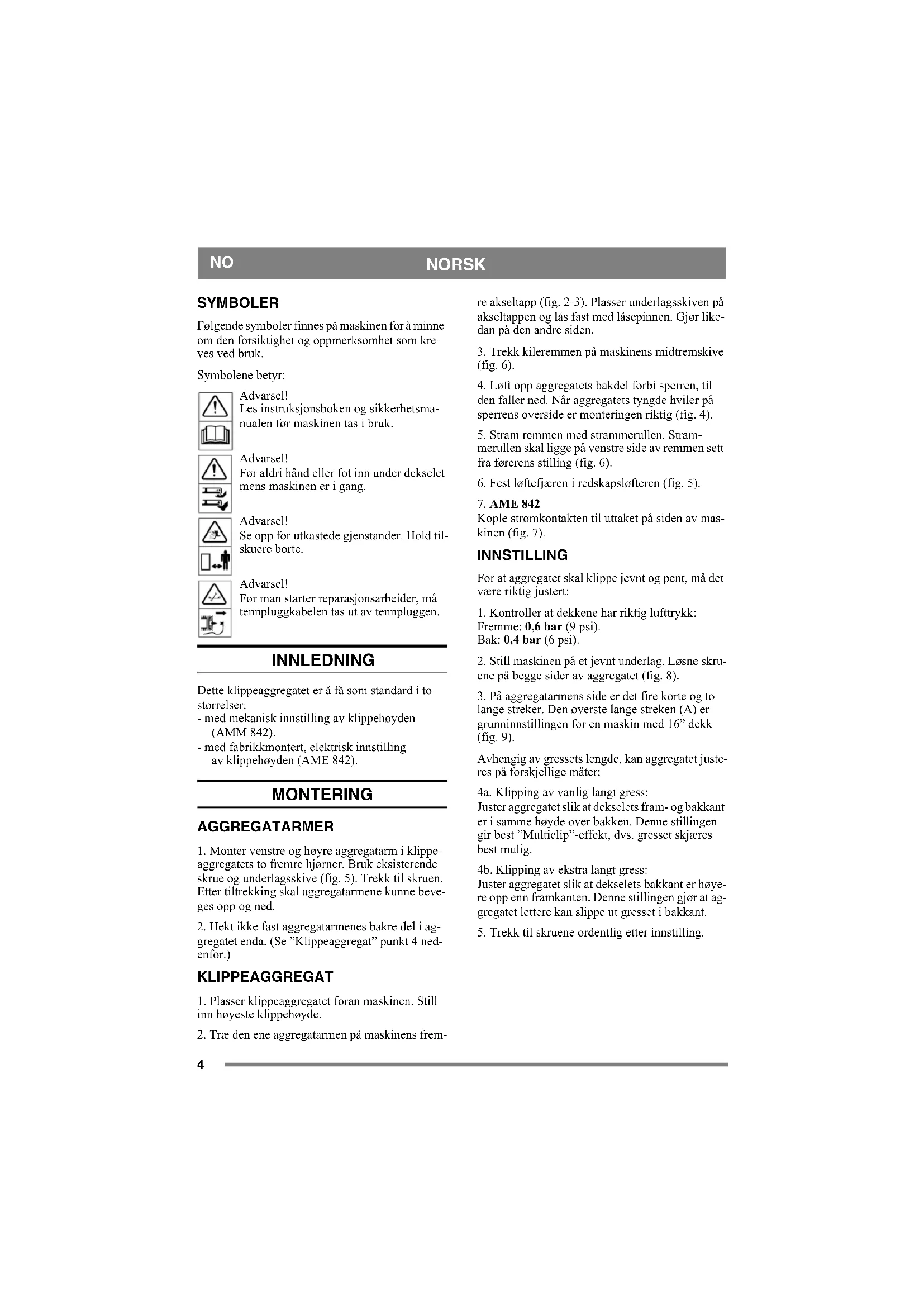

BRUKSANVISNING AMM 842 VIKING

Folgende symboler finnes pa maskinen for a minne om den forsiktig het og oppmerksomhet som kreves ved bruk.

Symbolene betyr:

Advarsel!

Les instruksjonsboken og sikkerhetsmanualen for maskinen tas i bruk.

Advarsel!

Fordri handller fot inn underdekselet mens maskinen er i gang.

Advarsel!

Se opp for utkastede gjenstander. Hold tilskuere borte.

Advarsel!

For man starter reparasjonsarbeider, ma tennpluggkabelen tas ut av tennpluggen.

INNLEDNING

Dette klippeaggregatet er a fā som standard i to storrelser:

• med mekanisk innstilling av klippehoyden (AMM 842).

-med fabrikmonert, elektrisk innstilling av klippehoyden (AME 842).

MONTERING

AGGREGATARMER

1. Montcr venstrc og hoyrc aggregatarm i klippc-aggregatets to fremre hjorner. Bruk eksisterende skrue og underlagsskive (fig. 5).Trekk til skruen. Etter tiltrekking kal aggregatarmene kinne beve ges opp og nd.
2. Hekt keine fast aggregatarmenes bakre del i aggregatet enda. (Se "Klippeaggregat" punkt 4 nedenfor.)

KILIPPEAGGREGAT

1. Plasser klippeaggregatet foran maskinen. Still inn hoyeste klippchoyde.
2. Tra den ene aggregatarmen pa maskinens frem

re akteltapp (fig. 2-3). Plasser underlagsskiven pa akteltappen og las fast med lasepinnen. Gjor likdan pa den andre sider.

1. Trekk kileremmen pa maskinens midtremskive (fig. 6).

2. Loft opp aggregatets bakdel forbi sperren, til den faller ned. Nar aggregatets tyngde hviler pa sperrens overside er monteringen riktig (fig. 4).

3. Stram remmen med strammerullen. Strammerullen skal ligge pa venstre side av remmen sett fra forerens stilling (fig. 6).

4. Festloftefjareniredskapslofteren (fig.5).

7.AME842

Kople strømkontakten til uttaket på sider av maskinen (fig. 7).

INNSTILLING

For at aggregatet skal klippe jevnt og pent, ma det vare riktig justert:

1. Kontroller at dekkene har riktig lufttrykk: Fremme: 0,6 bar (9 psi).
   Bak: 0,4 bar (6 psi).
2. Still maskinen pa et jevnt underlag. Losne skruene pa begge sider av aggregatet (fig. 8).
3. Pä aggregatarmens side er det fire korte og to Lange streker. Den överste lange streken (A) er grunninnstillingen for en maskin med 16" dekk (fig. 9).

Avhengig av gressets lenghte, kan aggregatet juste- res pa forskjellige mater:

4a. Klipping av vanlig langt gress: Justcr aggregatet sik at deckselets fram- og bakkant er i samme hoyde over bakken. Denne stillingen gir best "Multiclip"-effekt, dvs. gresset skjaeres best mulig.
4b. Klipping av ekstra langt gress:
Juster aggregatet sik at dekselets bakkant er hoyere opp enn framkanten. Denne stillingen gjor at aggaretet lettere kan slippe ut gresset i bakkant.
5. Trekk til skruene ordentlich fetter innstilling.

NORSK

NO

BRUK

KILIPPEHOYDE

AMM 842:

Med minre noe annet er angitt skal alt service- og vedlikeholdsarbeid utfores pa en stillestacende maskin med motoren slatt av.

Unnga at maskinen ruller ved a alltid kople til parkeringsbremsen.

Unnga ufrivillig motorstart ved a alltid stanse motoren, losne tennplugglednigen fra tennpluggen og jorde den. Losne minuskabelen fra batteriet.

VEDLIKEHOLDSRÄD

For a gjore rengjoring og vedlikhold enklere kan klippeaggregatet felles opp:

1. Still inn hoyeste klippchoyde.
2. Loft aggregatets bakkant med den ene handen (fig. 10).
3. Trekk opp sperren og slipp ned aggregatets bak- kant (fig. 10).

4. Gjenta prosedyren pa den andre sidern.

5. Hekt armen til strammerullen pa festet (fig. 11).

6. Trekk remmen av midtremskiven.
7. Fell opp aggregatet til loddrett stilling (fig. 12).

Nár aggregatet felles ned til arbeidsstilling, kon-troler at sperren faler ned i riktig stilling nar ag-gregatcts bakkant Iofles opp (fig. 4).

RENGJØRING

Klippeaggregatets underside bor spyles av etter bruk.

Hvis gresset har torket fast, kan undersiden skrapes ren.

Ved behov kan undersiden males for a forbhindre rustangrep.

KNIVER

Bruk arbeidshansker under bytte av kniver, sik at du unngar kuttskader.

Pase at knivene alltid er skarpe. Da blir klippere-sultatet best.

Kontroller alltid knivene etter en paskjorsel. Hvis knivsystemet er skadet, ma defekte deler bytes ut.

Bruk alltid originale resveredeler. Uoriginale resveredeler kan medfore fare selv om de passer til maskinen.

Monter knivene i henhold til bilde 13 der kniveggen er markert. Den knivkanten som vender opp plasseres inn mot knivfestet.

Klippesystemet bestar av to knivbjelker med to utskiftbare knivblad Y (fig. 14). Ved byte av knivblad ma begge byttes ut for a unnga ubalanse.

Monter de nye knivene. Trekk skruene V og W ordentlig til. Tiltrekkingsmoment: V - 9,8Nm W 24Nm

Ved en kraftig pakjorsel kan knivbladene boyes bakover. Losne lasemutteren X og boy tilbake knivbladene. Monter en ny original brytebolt V. Trekk til lasemutter X og Z.

TANNREM

Begge knivene i aggregatet drives av en tannrem.

Hvis cn av knivene har truffet en solid gjenstand (f.eks. en stein) kan remspenningen bl endret. Dette kan fore til at tannremmen "hopper av", noe som kan medfore skade pa knivene.

NO

NORSK

Etter cn kraftig paskjorscl, kontroller alltid at begge knivene star vinkelrett mot haverandre (fig. 13).

Knivenes arbeidsomrader overlapper hverandre. Hvis knivenes innbyrdes stilling endres, er det stor fare for at de slar i hverandre. Dette medforer alvorlige skader pa klippcaggrcgatct.

Dersom dette er tilfellet, lever maskinen med klipppeaggregat til et serviceverksted for reparasjon og ettersyn.

TEKNISKE DATA

	AMM 842 AME 842:
Klippebrecde 107 cm 107 cm
Klippehøyde 30 - 85 mm 30 - 85 mm
Nettovekt 53 kg $3 kg
