BRUGSANVISNING AMM 842 VIKING

Klippehoyden kan varieres i flere feste stillinger, fra 30 til 85mm

AME 842:

Klippehoyden kan varieres trinnlost fra 30 til 85 mm.

Merk. Angitte klippchoyder gjelder nár maskinen stär pa et fast underlag.

KLIPPERAD

Du oppnár best "Multiclip"-effekt hvis du følger disse rådene:

-klippgressetoftc,
- ha full gass pà motoren,
- hold undersiden av klippeaggregatet rent,
- bruk skarpe kniver,
-ikkeklippvattgress,
- klipp to ganger (med forskjellig klippehoyde)
hvis gressct cr hoyt.

Innan reparationsarbete paborjas, tag bort tändstiftskabeln frän tändstiftet.

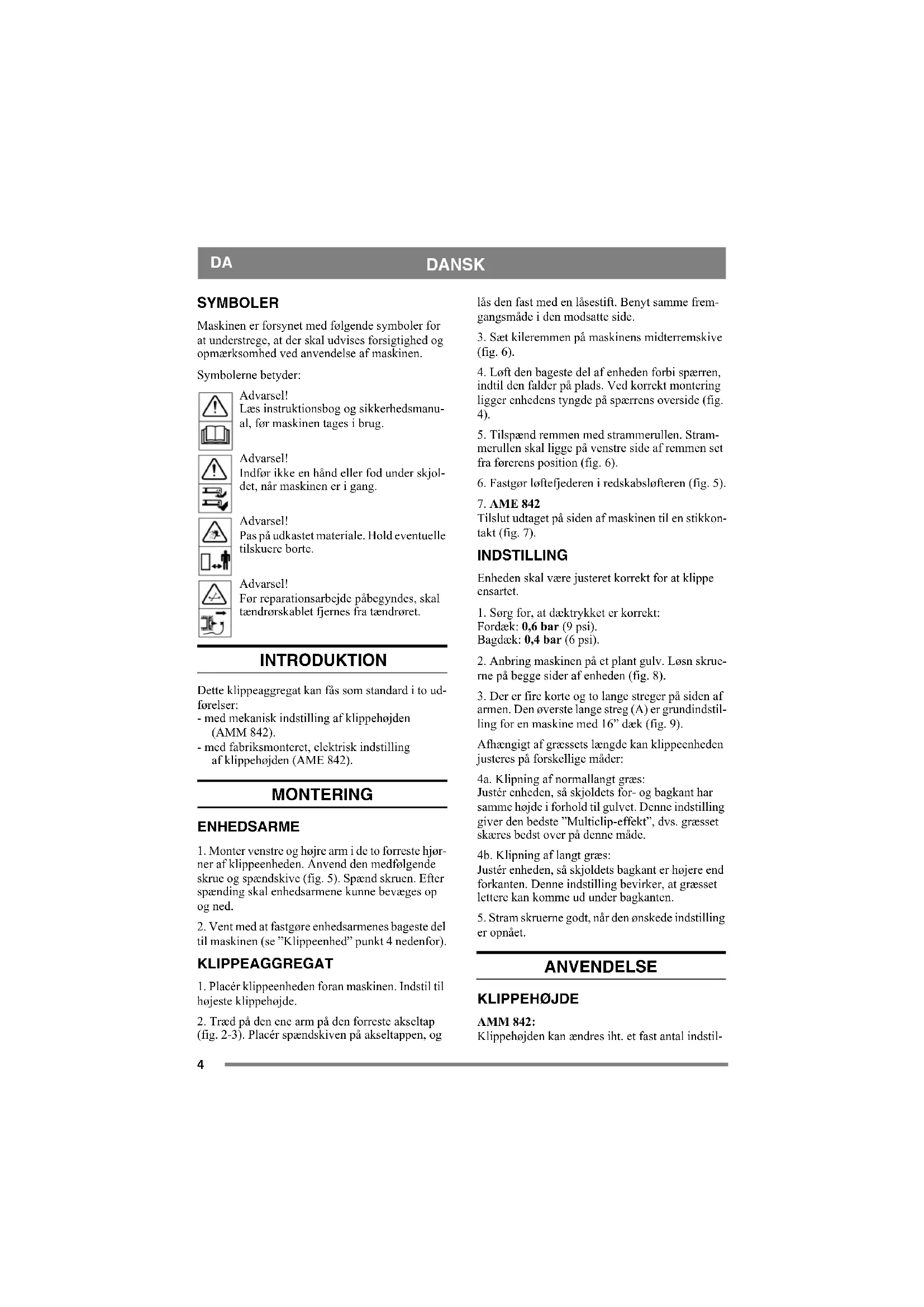

INTRODUKTION

Maskinen er forsynet med folgende symboler for at understrege, at der skal advises forsigtighed og opmaerksomhed ved anvendelsef maskinen.

Symbolerne betyder:

Advarsel!

Læs instruktionsbog og sikkerhedsmanu-al, for maskinen tages i brug.

Advarsel!

IndforIkne en hand eller fod under skjoldet, nar maskinen erigang.

Advarsel!

Pas pa udkastet materiale. Hold eventuelle tilskuere borte.

Advarsel!

För reparationsarbejde pabegyndes, skal tendrøskablet fjerns fra tendroret.

INTRODUKTION

• med mekanisk indstilling af klippehoojden (AMM 842).
• med fabriksmonteret, elektrisk indstilling af klippehojden (AME 842).

MONTERING

ENHEDSARME

1. Monter venstre og hojrc arm i dc to forreste hjorner af klippenheden. Anvend den medfolgende skrue og spendskive (fig. 5). Spend skruen. Efter spending kal enchedsarmene kinne beveiges op og ned.
2. Vent med at fastgore enchedsarmenes bageste del til maskinen (se "Klippehenhed" punctk 4 nedenfor).

KILIPPEAGGREGAT

1. Placér klippeenheden foran maskinen. Indstil til højeste klippehøjde.
2. Traed pa den cnc arm pa den forreste akseltap (fig. 2-3). Placér spendskiven pa akseltappen, og

lás den fast med en lasestift. Benyt samme frem-gangsmáde i den modsatte side.

1. Sæt kileremmen på maskinens midterremskive (fig. 6).
2. Loft den bageste del af eheden forbi sparren, indtil den falder pa plads. Ved korrekt montering ligger ehedens tyngde pa sparrens overside (fig. 4).
3. Tilspænd remmen med strammerullen. Strammerullen skal ligge på venstre side af remmen set fra forerens position (fig. 6).
4. Fastgor loftefjederen i redskabslofteren (fig. 5).
   7.AME842
   Tilslut udtaget pa sider af maskinen til en stikkontakt (fig. 7).

INDSTILLING

Enheden skal vare justeret korrekt for at klippe ensartet.

1. Sorg for, at daektrykket er korrekt:
   Fordak: 0,6 bar (9 psi).
   Bagdak: 0,4 bar (6 psi).
2. Anbring maskinen pa et plant gulv. Lsn skru- nre pa begge sider af enheden (fig. 8).
3. Der er fire korte og to lange streger pa sider af armen. Den overste lange streg (A) er grundindstilling for en maskine med 16" daek (fig. 9).

Afhengigt af graessets lacngde kan klippeenheden justeres pa forsellige mader:

4a. Klipning af normallant græs:
Justér enheden, sä skjoldets for- og bagkant har samme hójde i forhold til gulvet. Denne indstilling giver den bedste "Multiclip-effekt", dvs. græsset skæres bedst over på这部分.]
4b. Klipning af langt græs:
Jester enheden, sä skjoldets bagkant er højere end forkanten. Denne indstilling bevirker, at græsset lettere kankommen ud under bagkanten.
5. Stram skruerne godt, nar den onskede indstilling er opnæt.

ANVENDELS

KILIPPEHØJDE

AMM 842:

Klippehojden kan ændres iht. et fast antal indstil

DANSK

DA

Klippehojden kan varieres trinlost fra 30 til 85 mm.

Bemærk! De angivne klappehojder gelder, nar maskinen star pa et fast underlag.

GODE RAD OM GRAESSLÄNING

For at opnā den bedste "Multiclip"-effekt anbefa-les det at ffolge disse rād:

-klip ofte.
- brug fuld gas pa motoren.
- hold klippcaggregatets underside ren.
-brug skarpe knife.
-klipikkevadtgraes.
-klip to gange (med forskellig klippchojdc),hvis graesset er hoot.

SERVICE OG VEDLIGEHOL-DELSE

FORBEREDELSSE

Hvis违法犯罪, skal al service og vedligeholdelse udfores, narnaskinen star stille, og motoren er slukket.

Undga, at maskinen triller, ved aldit at travake parkeringsbremsen.

Undga, at motoren starter, ved altid at stoppe motoren, lnsne tendrorskabet fra tandret og jorde det. Lsn minuskabet pa batteriet.

GODE RAD OM VEDLIGEHOLDELS

For at lette rengoring og vedligeholdelse kan klippeneheden abnes:

1. Indstil klippchojden til hoje ste klippchojde.
2. Loft den bageste kant af klippeenheden med den cnc hand (fig. 10).
3. Loft spaarren og sank enhedens bagkant (fig. 10).
4. Benyt samme fremgangsmäde i den modsatte side.
5. Fastgor spendrullearmen pa festet (fig. 11).
6. Fjern remmen fra den midterste remskive.
7. Stil enheden til lodret position (fig. 12).

Nar eheden sanken til arbejdssindstilling, skul du sorge for, at spaerren falder ned i den korrekte position, nar bagkanten loftes op (fig. 4).

RENGØRING

Klippeenhedens underside bør spules hver gang, maskinen har varet i brug.
Hvis græsset er indtørret og sidder fast, skal undersiden skrabes ren.
Efter behov skal undersiden pletmales for at for-hindre rustangreb.

KNIVE

Anvend beskyttelsshandsker ved udskiftning af knive for at undgå skader pa handerne.

Sorg for, at knivene altid er skarpe, da det giver det bedste klipperesultat.

Kontroller altid knivene after en pakorsel. Hvis knivsystemet er blevet beskadiget, skal defekte dele udskiftes.

Anvend altid originale resovedele. Ikke-originale resovedele kan medfore risiko for tilskadekomst, selv om delene passer til maskinen.

Montcr knivcne i henhold til fig. 13, hvor knivsaeggen er markeret. Knivens opvende kant skal vende ind imod knivfæstet.

Klippesystemet bestar af to knivskinner med to udskifelige knivblade Y (fig. 14). Alle knivblade skal udskiftes samtidig for at undga ubalance.

Monter de nye knife. Spend skruerne V og W godt. Spendingmoment: V - 9,8 Nm, W - 24 Nm.

Ved kraftig pakorsel kan knivbladene blve bojet. Lsn lasemotrikken X og boj knivbladet tilbage. Monter en ny original brydebolt V. Spend lasemotrikkerne X og Z.

TANDREM

Begge knife drives i klippeenheden af en tandrem.

Hvis en af knivene stoder mod en fast genstand (f.ecs. cn sten), kan remspendingen andres. Dette kan bevirke, at tandremmen "hopper over", hvilket med tiden kan beskadige knivene.

After en kraftig pakorsel skal det altid kontrolleres, at knivene star vinkelret mod hinanden (fig. 13).

DA

DANSK

Knivenes arbejsomrade overlapper hinanden. Hvis knivences indbyrdes stilling andres, cr der stor risiko for, at de vil ramme hinanden.Det vil medfore alvorlig beskadigelse af klippeenheden.

Hvis det er tilfaeldet, anbefales det at indlevere maskinen og klippeenheden til et servicevarksted til reparation og eftersyn.

TEKNISKE DATA

	AMM 842 AME 842
Klippe-bredde 107 cm 107 cm
Klippehojde 30 - 85 mm 30 - 85 mm
Nettovægt 53 kg	53 kg
