Merk	Viking
Model	AMM 842
Categorie	Grasmaaier
Snijbreedte	107 cm
Snijhoogte	30 tot 85 mm (mechanische instelling met vaste posities)
Netto gewicht	53 kg
Bandenspanning voor	0,6 bar (9 psi)
Bandenspanning achter	0,4 bar (6 psi)
Aandrijving messen	Direct aangedreven V-snaar
Aantal messen	2 verwisselbare Y-messen
Aanhaalmoment messen	Schroef V: 9,8 Nm, Schroef W: 24 Nm
Snijsysteem	Multiclip (versnipperen en verspreiden van gras)
Instelling snijhoogte	Mechanisch: vaste posities van 30 tot 85 mm
Inklapbaar maaidek	Ja, voor reiniging en onderhoud
Veiligheidssymbolen	Let op! Lees de gebruiksaanwijzing, projectie, handen/voeten onder de machine, bougie loskoppelen voor reparatie
Materiaal messen	Gehard staal (schatting)
Bandentype	Luchtbanden (schatting 16 inch)
Onderhoud	Reiniging onderkant maaidek na elk gebruik, slijpen messen, controleren van de snaar
Veiligheidsmaatregelen	Motor stoppen, bougiekabel loskoppelen, handrem aantrekken voor ingreep
Reserveonderdelen	Uitsluitend originele Viking-onderdelen gebruiken

Veelgestelde vragen - AMM 842 VIKING

Hoe stel ik de snijhoogte in op de grasmaaier AMM 842?

De snijhoogte wordt mechanisch ingesteld via een reeks vaste posities van 30 tot 85 mm. Draai de schroeven aan beide zijden van de machine los, stel de hoogte in door de markeringen op de armen uit te lijnen, en draai de schroeven vervolgens stevig vast.

Welke bandenspanning wordt aanbevolen?

Voorbanden: 0,6 bar (9 psi). Achterbanden: 0,4 bar (6 psi). Controleer op een vlakke ondergrond voor een optimale afstelling.

Hoe reinig ik de onderkant van het maaidek?

Spoel na elk gebruik de onderkant van het maaidek met water. Als er gedroogd gras aanhecht, schraap dit dan voorzichtig weg om corrosie te voorkomen. Verf indien nodig beschadigde delen opnieuw.

Hoe vervang ik de messen?

Draag beschermende handschoenen. Draai de schroeven V (aanhaalmoment 9,8 Nm) en W (24 Nm) los. Vervang beide Y-messen tegelijk om het systeem niet uit balans te brengen. Draai vast met het aangegeven aanhaalmoment.

Wat moet ik doen na een hevige botsing met de grasmaaier?

Controleer de staat van de messen en hun uitlijning (rechte hoek ten opzichte van elkaar). Als de snaar slap is of de messen vervormd zijn, vervang dan de beschadigde onderdelen en breng de machine indien nodig naar een gespecialiseerde dienst.

Hoe klap ik het maaidek in voor onderhoud?

Stel de snijhoogte in op het maximum. Til de achterrand op, duw de veiligheidspal, laat het achterste deel los en herhaal aan de andere kant. Haak de spanner vast, maak de snaar los en zet de grasmaaier in verticale stand.

Welke veiligheidssymbolen zijn aanwezig op de machine?

De symbolen omvatten: lees de gebruiksaanwijzing, let op opspattende delen, houd handen/voeten weg van de machine, bougie loskoppelen voor reparatie. Volg deze instructies altijd op.

Welk type snaar gebruikt de grasmaaier AMM 842?

Deze gebruikt een direct aangedreven V-snaar die de twee messen verbindt. Bij verslapping na een botsing, controleer dan de messen en de snaar.

Welke reserveonderdelen gebruiken?

Gebruik uitsluitend originele Viking-onderdelen om de veiligheid en goede werking te garanderen. Niet-passende onderdelen kunnen gevaarlijk zijn.

Welke tips voor een optimaal maaien (Multiclip-effect)?

Maai frequent, motor op volle toeren, houd de onderkant van het maaidek schoon, gebruik scherpe messen, maai geen nat gras, en maai bij hoog gras in twee stappen met verschillende hoogtes.

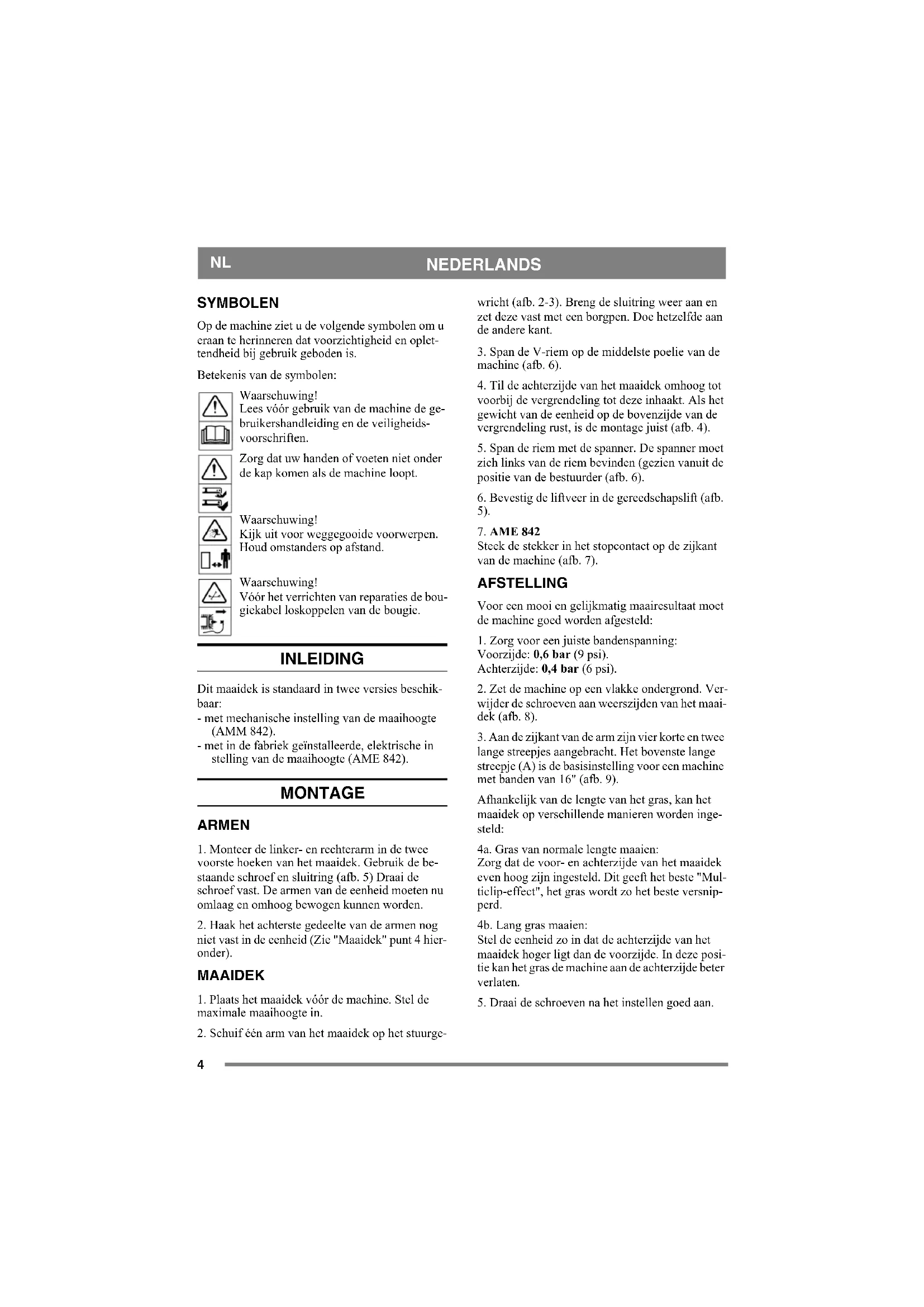

GEBRUIKSAANWIJZING AMM 842 VIKING

Op de machine ziet u de volgende symbolen om u eraan te herinneren dat voorzichtigheid en oplettendheid bij gelebruik geboden is.

Betekenis van de symbolen:

Waarschuwing!

Lees voor gebruik van de machine de gebruikershandleiding en de veiligheidsvoerschriften.

Zorg dat uw handen of voeten nicht onder de kapkommen als de machine loopt.

Waarschuwing!

Kijkuit voorweggegoode voorwerpen. Houd omstanders op afstand.

Waarschuwing!

Voor het verrichten van reparaties de bougiekabel loskoppenen van de bougie.

INLEIDING

Dit maaidek is standard in twee versies beschikbaar:

• met mechanische instelling van de maaihoogte (AMM 842).
• met in de fabrik geinstalleerde, elektrische in stelling van de maaihoogte (AME 842).

MONTAGE

ARMEN

1. Montecr de linker- en rechterarm in de twcc Voorste hoeken van het maaidek. Gebruik de bestande schroef en sluitring (afb. 5) Draai de schroef vast. De armen van de eenheid要去en nu omlaag en omhoog bewogen kannen worden.
2. Haak het achechterste gedeelte van de armen nog nict vast in de eenheid (Zie "Maaidek" punt 4 hieronder).

MAAIDEK

1. Plaats het maaidek voor de machine. Stel de maximale maaihoogte in.
2. Schuif een arm van het maidek op het sturge

wricht (afb. 2-3). Breng de sluitring weeer aan en zet deze vast met cen borgpen. Doc hetzelfde aan de andere kant.

1. Span dc V-riem op de middelste poelie van de machine (afb. 6).
2. Til de awhile van het maaidek omhoog tot voorbij de vergrendeling tot deze inhaakt. Als het gewicht van de eenheid op de bovenzijde van de vergrendeling rust, is de montage juist (afb. 4).

3. Span de riem met de spanner. De spanner要去 zich links van de riem bevinden (gezien vanuit de positie van de bestuurder (afb. 6).

4. Bevestig de liftveer in de gereedschapslift (afb. 5).

7.AME842

Steeke de stekker in het stopcontact op de zijkant van de machine (afb. 7).

AFSTELLING

Voor een Mooi en geleijkmatig maiaresultaat moot de machine goed worden afgesteld:

1. Zorg voor een juiste bandenspanning: Voorzijdc: 0,6 bar (9 psi).
   Achterzijde: 0,4 bar (6 psi)
2. Zet de machine op een vlakke ondergrond. Verwijder de schroeven aan weerszijden van hetmaaldek (afb. 8).
3. Aan de zijkant van de arm zichen vier korte en twee Lange streepjes aangebracht. Het bovenste lange streepje (A) is de basisinstelling voor een machine met banden van 16^ (afb. 9).

Afhankelijk van de lenghte van het gras, kan het maaidek op verschillende manieren worden ingesteld:

4a. Gras van normalc lengte maaien:
Zorg dat de voor- en城县 van het maaidek even hoog zijn ingesteld. Dit geeft het beste "Multiclip-effect", het gras wordt zo het beste versnipperd.
4b. Lang gras maaien:

Stel de eenheid zo in dat dechterzijde van het maaidek hoger ligt dan de voorzijde. In deze positie kan het gras de machine aan dechterzijde beter verlaten.

1. Draai de schroeven na het instellen goed aan.

MACHINE GEBRUIKEN

MAAIHOOGTE

AMM 842:

De maaihoogte kan op verschillende vaste standen tussen 30 en 85mm worden ingesteld.

AME 842:

De maaihooge is variabel tussen 30 en 85mm

Opmerking: De gegeven maaihoogtes zijn van toe-passing bij gebruik van dc machine op een stevige ondergrond.

MAAITIPS

Gebruik deze tips voor een optimaal "Multiclip-effect":

• maairegelmatig.
• gebruik de motor op volle kracht.
• houd de onderzijde van het maiadek schoon.
• zorg dat de messen scherp zijn.
• maai nicht als het gras nat is.
• maai twee keer (met verschillende maaihoogte) als het gras lang is.

SERVICE EN ONDERHOUD

VOORBEREIDING

Tenzij anders aangegeven moet alle service en onderhoud worden uitgevoerd als de machine stil staat en de motor Niet draait.

Zorg dat de machine Niet kan weglen. Gebruik waarom.altijd de parkeerrem.

Voorkom dat de motor onbedoeld start door altijd de motor uit te zetten, de bougiekabel los te koppelen van de bougie en deze te aarden. Maak dc minkabel los van de accu.

ONDERHOUDSTIPS

Om het schoonmaken en onderhoud van de machine te vergemakkelijkken kan het maaidek worden opgeklapt:

1. Stel de maaihoogte in op de maximale hoogtc.

2. Til deijkenlijke van het maaidek met een hand op (afb. 10).

3. Druk de vergrendeling in en LAST de awhile van de cenheid los (afb. 10).

4. Herhaal de procedure aan de andere kant.
5. Haak de arm van de riemspanner in het bevestigingspunt (afb. 11)
6. Maak de riem van de middelste poelie los.
7. Klap het maaidek in verticale positie (afb. 12).

Als het maaidek is neergeklapt in de werkpositie要去 uervoortzorgen dat de vergrendeling in dejuiste positie valt als de achterzijde van het maaidek worden opgetild (afb.4).

SCHOONMAKEN

Na icder gebruik moet de onderzijde van het maaidek worden schoongespoten.

Gedroogd en vastgekoegt gras kan door losschrapen van de onderzijde worden verwijderd.

Indienoodzakelijkkuntudenderzijde bijlakken om roest te voorkomen.

MESSEN

Gebruik werkhandsschoenen bij het verwisselen van de messen: deze zichscherp!

Zorg dat de messen altijd scherp zich. Zo krijgt u het Beste maairesultaat.

Controler de messen aktijd als deze ergens gegen haben gestoten. Als de messen zijn beschadigd,要去en de beschadigde onderdelen worden verwangen.

Gebruik alkijd originele reserveonderdelen. Niet-originele reserveonderdelen kunnen verwondingen verooorzaken, ook al passen ze in de machine.

Monteer de messen zoals wordt aangegeven in afb. 13 waar de mesrand wordt gemarkeerd. De omhooggebogen rand van het mes moet in de richting van de mesophanging worden gemonteerd.

Het maaisystem bestaat uit twee mesbladen met twee verwangbare messen Y (afb. 14). Bij het vervangen van de mesbladen verwangt u bcide messen om onbalans te voorkomen.

Monteer de neue messen. Draai de schroeven V en W goed aan. Aanhaalmoment: V - 9,8 Nm, W - 24 Nm.

Bij een krachtige botsing konnen de messen wor

NL

NEDERLANDS

den verbogen. Draai moer X los en duw het mes terug. Plaats een nuwec origincle schroef V. Draai moeren X en Z aan.

AANDRIJFRIEM

Beide messen worden binnen in het maaidek aangedreven door een aandrijfrem.

Als een van de messen op een hard voorwerp (bijv. ccn steen) stoot, kan dc riemspanning veranderen. Dit kan ertoe leiden dat de riem slipt, wat de messen op de lange termijn kan beschadigen.

Na een krachtige botsing moct ukaarom alkijd controleren of bye messen inde juiste hoek ten opzichte van elkaarstaan (afb. 13).

De werkgebieden van de messen overlappen elkaar. Als de positie van de messen ten opzichte van elkaar is veranderd,+kennen dc messen elkaar mischien raken. Hierdoor kan ernstige schade aan het maiadek ontstaan.

Als dit het geval is, neemt u het maiadek mee maar cen reparationservice voor reparatie en inspectie.

TECHNISCHE GEGEVENS

	AMM 842 AME 842
Maalbreds te 107	cm 107 cm
Maaihoogte 30-85	mm 30-85 mm
Netto gewicht 53	kg 53 kg
