MODE D'EMPLOI AMM 842 VIKING

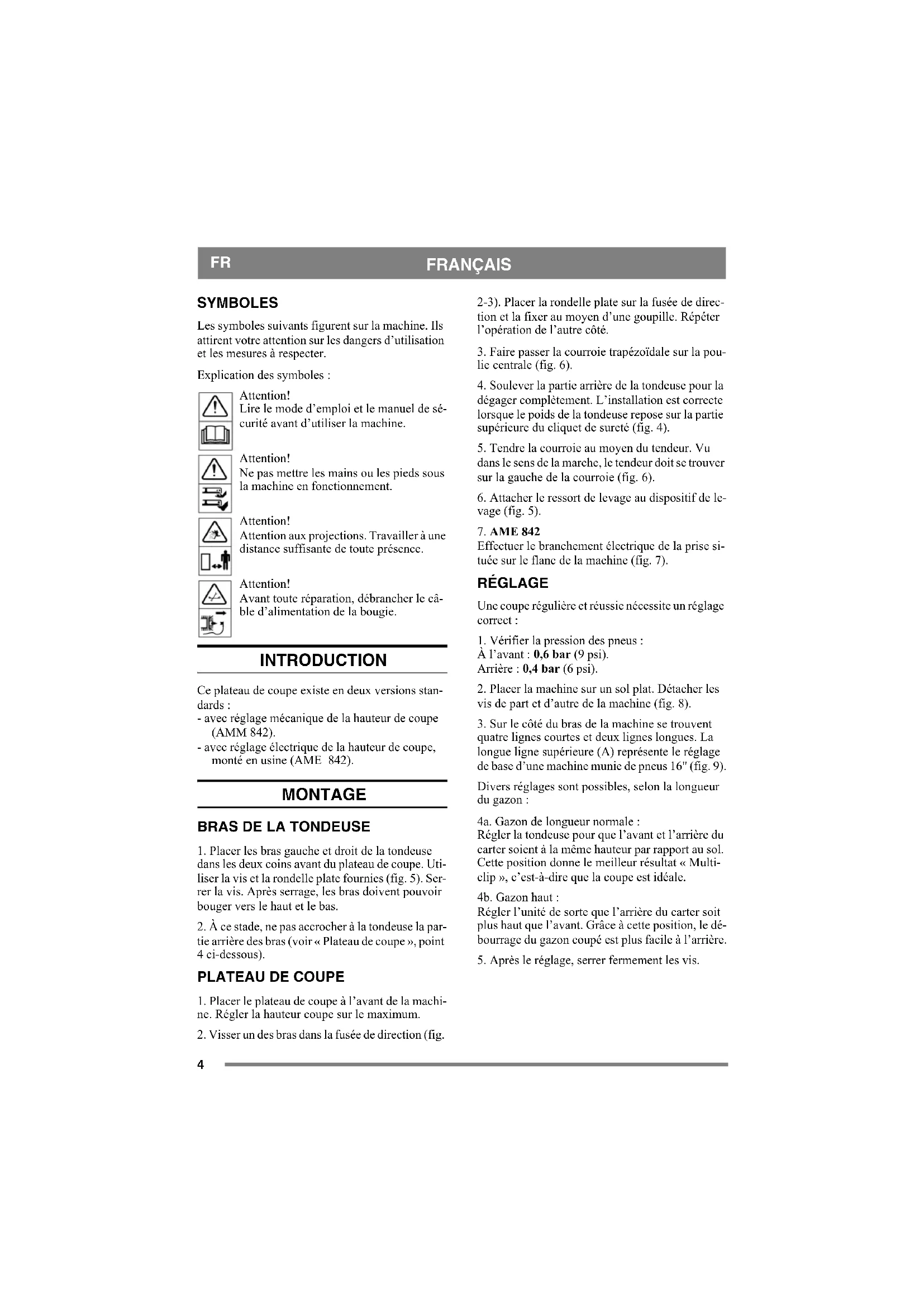

SYMBOLES Les symboles suivants figurent sur la machine. Ils attirent votre attention sur les dangers d’utilisation et les mesures à respecter. Explication des symboles : Attention! Lire le mode d’emploi et le manuel de sé- curité avant d’utiliser la machine. Attention! Ne pas mettre les mains ou les pieds sous la machine en fonctionnement. Attention! Attention aux projections. Travailler à une distance suffisante de toute présence. Attention! Avant toute réparation, débrancher le câ- ble d’alimentation de la bougie. INTRODUCTION Ce plateau de coupe existe en deux versions stan- dards : - avec réglage mécanique de la hauteur de coupe (AMM 842). - avec réglage électrique de la hauteur de coupe, monté en usine (AME 842). MONTAGE

1. Placer les bras gauche et droit de la tondeuse

dans les deux coins avant du plateau de coupe. Uti- liser la vis et la rondelle plate fournies (fig. 5). Ser- rer la vis. Après serrage, les bras doivent pouvoir bouger vers le haut et le bas.

2. À ce stade, ne pas accrocher à la tondeuse la par-

tie arrière des bras (voir « Plateau de coupe », point 4 ci-dessous).

1. Placer le plateau de coupe à l’avant de la machi-

ne. Régler la hauteur coupe sur le maximum.

2. Visser un des bras dans la fusée de direction (fig.

2-3). Placer la rondelle plate sur la fusée de direc- tion et la fixer au moyen d’une goupille. Répéter l’opération de l’autre côté.

3. Faire passer la courroie trapézoïdale sur la pou-

lie centrale (fig. 6).

4. Soulever la partie arrière de la tondeuse pour la

dégager complètement. L’installation est correcte lorsque le poids de la tondeuse repose sur la partie supérieure du cliquet de sureté (fig. 4).

5. Tendre la courroie au moyen du tendeur. Vu

dans le sens de la marche, le tendeur doit se trouver sur la gauche de la courroie (fig. 6).

6. Attacher le ressort de levage au dispositif de le-

Effectuer le branchement électrique de la prise si- tuée sur le flanc de la machine (fig. 7). RÉGLAGE Une coupe régulière et réussie nécessite un réglage correct :

1. Vérifier la pression des pneus :

À l’avant : 0,6 bar (9 psi). Arrière : 0,4 bar (6 psi).

2. Placer la machine sur un sol plat. Détacher les

vis de part et d’autre de la machine (fig. 8).

3. Sur le côté du bras de la machine se trouvent

quatre lignes courtes et deux lignes longues. La longue ligne supérieure (A) représente le réglage de base d’une machine munie de pneus 16" (fig. 9). Divers réglages sont possibles, selon la longueur du gazon : 4a. Gazon de longueur normale : Régler la tondeuse pour que l’avant et l’arrière du carter soient à la même hauteur par rapport au sol. Cette position donne le meilleur résultat « Multi- clip », c’est-à-dire que la coupe est idéale. 4b. Gazon haut : Régler l’unité de sorte que l’arrière du carter soit plus haut que l’avant. Grâce à cette position, le dé- bourrage du gazon coupé est plus facile à l’arrière.

5. Après le réglage, serrer fermement les vis.5

AMM 842 : La hauteur de coupe se règle selon une série de po- sitions fixes, de 30 à 85 mm. AME 842: Hauteur de coupe réglable à l’infini entre 30 et 85 mm. Remarque : Les hauteurs de coupe annoncées cor- respondent à une utilisation sur surface ferme. CONSEILS Quelques conseils pour un « effet Multiclip » opti- mal : - tondre fréquemment. - faire tourner le moteur à plein régime. - garder propre le dessous du plateau de coupe. - utiliser des lames affûtées. - ne pas couper de gazon humide. - si le gazon est haut, le couper en deux fois (deux hauteurs de coupe). ENTRETIEN PRÉCAUTIONS Sauf indication contraire, les interventions et en- tretiens doivent s’effectuer sur des machines im- mobilisées dont le moteur est à l’arrêt. Bloquer la tondeuse en serrant le frein à main. Pour éviter le démarrage intempestif du moteur, l’arrêter, débrancher le câ- ble d’alimentation de la bougie et le rac- corder à la terre. Débrancher le câble attaché au pôle négatif de la batterie.

CONSEILS D’ENTRETIEN

Pour faciliter le nettoyage et l’entretien, rabattre le plateau de coupe :

1. Régler la hauteur de coupe sur le maximum.

2. D’une main, soulever le bord arrière (fig. 10).

3. Pousser le cliquet de sûreté et relâcher la partie

4. Répéter l’opération de l’autre côté.

5. Accrocher le bras du tendeur sur le support (fig.

6. Dégager la courroie de la poulie centrale.

7. Rabattre la tondeuse en position verticale (fig.

12). Lorsque la machine est repliée en position de tra- vail, vérifier que le cliquet de sûreté revienne en position basse quand on soulève le bord arrière (fig. 4). NETTOYAGE Rincer le dessous du plateau de coupe après cha- que utilisation. Si nécessaire, gratter le gazon séché qui adhère sous le plateau de coupe. Si nécessaire, repeindre les parties endommagées du soubassement pour éviter la corrosion. LAMES Porter des gants de protection pour changer les lames. Les lames doivent toujours rester tranchantes. pour garantir un bon résultat de coupe. Toujours vérifier l’état des lames après un impact. Si les lames sont endommagées, remplacer les élé- ments défectueux. Utiliser exclusivement des pièces d’ori- gine. L’utilisation d’autres types de piè- ces de rechange, même si elles s’adaptent à la machine, peut se révéler dangereuse. Installer les lames suivant la fig. 13 où les bord de lames sont marqués. Le bord replié de la lame doit être positionné vers l’intérieur, vers le support de lames. Le dispositif de coupe se compose de deux barres et deux lames Y remplaçables (fig. 14). Toujours remplacer les deux lames en même temps pour évi- ter de déséquilibrer le système. Installer les nouvelles lames. Serrer fermement les vis V et W. Couple de serrage : V – 9,8 Nm, W - 24 Nm. En cas d’impact violent, les lames peuvent se plier. Desserrer l’écrou de serrage X et déplier la lame. Placer un nouveau boulon V d’origine. Serrer les écrous X et Z.6 FRANÇAIS

DIRECT Les deux lames sont mues par une courroie à en- traînement direct. Si l’une des lames percute un objet solide (par ex. une pierre), la courroie peut être détendue. Il peut en résulter un « sur-engrènement » de la courroie avec, à long terme, des dégâts aux lames. À la suite d’un impact violent, vérifier que les lames sont toujours à angle droit l’une par rapport à l’autre (fig. 13). Le rayon de coupe de chacune des lames se che- vauche. Si la position respective des lames s’est modifiée, elles risquent de se toucher, ce qui pour- rait gravement endommager le plateau de coupe. Dans ce cas, confier la tondeuse à un service d’en- tretien et de réparation spécialisé. CARACTÉRISTIQUES TECHNIQUES AMM 842 AME 842 Largeur de coupe 107 cm 107 cm Hauteur de coupe 30-85 mm 30-85 mm Poids net 53 kg 53 kg4 NEDERLANDS
