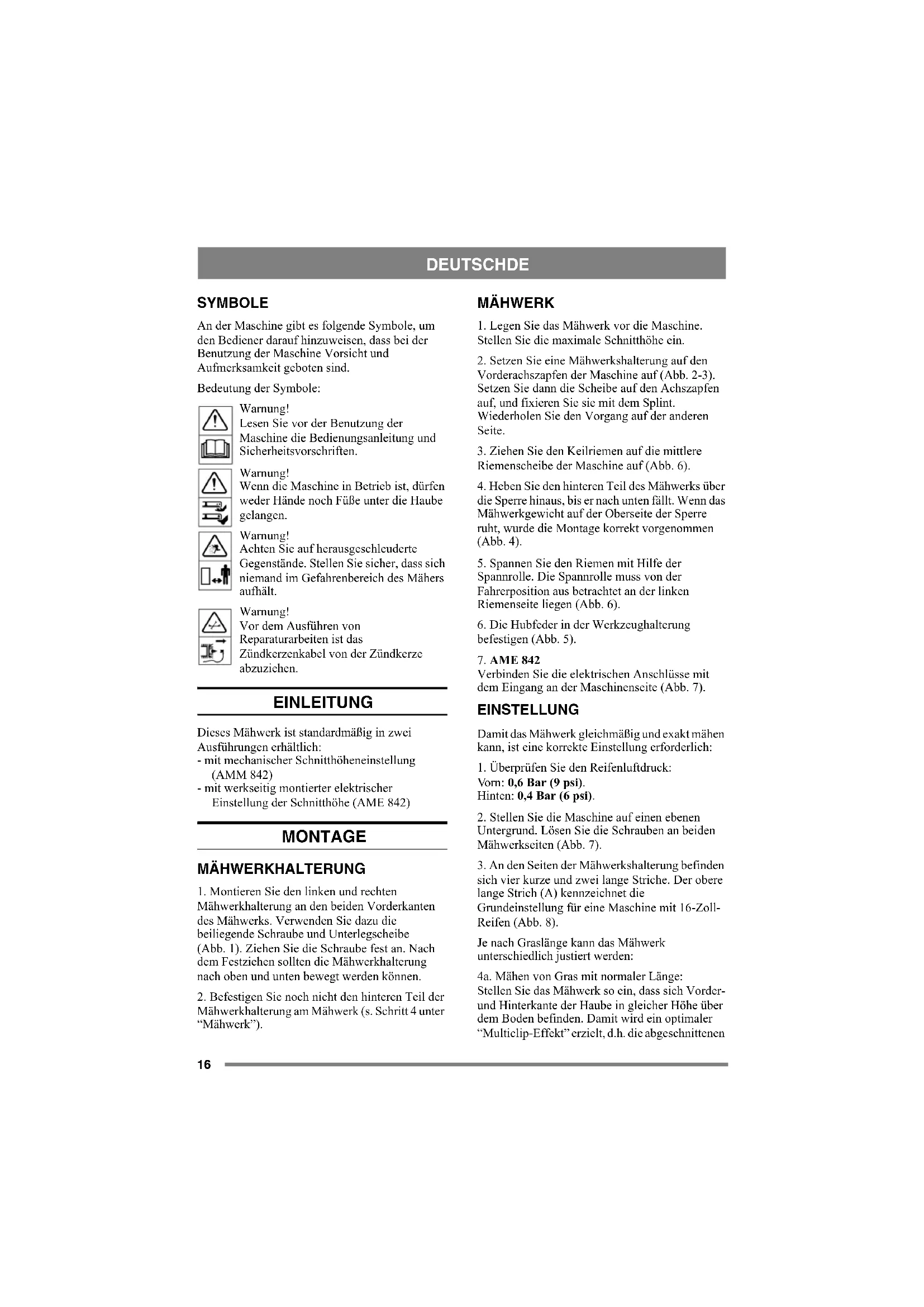

BEDIENUNGSANLEITUNG AMM 842 VIKING
An der Maschine gibt es folgende Symbole, um den Bediener darauf hinzuweisen, dass bei der Benutzung der Maschine Vorsicht und Aufmerksamkeit geboten sind.
Bedeutung der Symbole:
Warning!
Lesen Sic vor der Benutzung der Maschine die Bedienungsanleitung und Sicherheitsvorschriften.
Warning!
Wenn die Maschine in Betrieb ist, dürfen weder Höhe noch Fübe unter die Haube gelangen.
Warning!
Achten Sie auf herausgeschleuderte Gegenstände. Stellen Sic richer, dass sich niemand im Gefahrenbereich des Mahers aufhält.
Warning!
Vor dem Ausführren von Reparaturarbeiten ist das Zündkerzenkabel von der Zündkerze abzuzichen.
EINLEITUNG
Diescs Mahwerk ist standardmäßig in zwei Ausführungen erhältlich:
-mit mechanischer Schnittthoheneinstellung (AMM 842)
- mit werkseitig montierter elektrischer Einstellung der Schnithhoe (AME 842)
MONTAGE
MAHWERKHALTERUNG
- Montieren Sie den linken und rechten Mährwerkhalterung an den beiden Vorderkanten des Mahwerks. Verwendten Sie dazu die beiliegende Schraube und Unterlegscheibe (Abb. 1). Zichen Sic dic Schraube fest an. Nach dem Festziehen sollen den Mährwerkhalterung nach oben und unter bewegt werden können.
- Befestigen Sie noch nicht den hinteren Teil der Mahwerkhalterung am Mahwerk (s. Schritt 4 unter "Mahwerk").
MAHWERK
- Legen Sie das Mahwerk vor die Maschine.
Stellen Sie die maximale Schnitthöhe ein. - Setzen Sie eine Mähwerkshalterung auf den Vorderachszapfen der Maschine auf (Abb. 2-3). Setzen Sie dann die Scheibe auf den Achszapfen auf, und fixieren Sie sie mit dem Splint. Wiederholen Sie den Vorgang auf der anderen Seite.
- Ziehen Sie den Keilriemen auf die mittlere Riemenscheibe der Maschine auf (Abb. 6).
- Hebien Sie den hinteren Teil des Mahwerks über die Sperre hinaus, bis er nach unten fällt. Wenn das Mahwerkgewicht auf der Oberseite der Sperre ruht, wurde die Montage korrekt vorgenommen (Abb. 4).
- Spannen Sie den Riemen mit Hilfe der Spannrolle. Die Spannrolle muss von der Fahrerposition aus betrachtet an der linken Riemenseite liegen (Abb. 6).
- Die Hubfeder in der Werkzeughalterung befestigen (Abb. 5).
7.AME842
Verbinden Sie die elektrischen Anschlusses mit dem Eingang an der Maschinenseite (Abb. 7).
EINSTELLUNG
Damit das Mähwerk möglich und exakt führen kann, ist eine korrekte Einstellung erforderlich:
- Überprüfen Sie den Reifenluftdruck:
Vorn: 0,6 Bar (9 psi).
Hinten: 0,4 Bar (6 psi).
- Stellen Sie die Maschine auf einen cibenen Untergrund. Lösen Sie die Schrauben an beiden Mühwerkseiten (Abb. 7).
- An den Seiten der Mahwerkshalterung befinden sich vier kurze und zwei lange Striche. Der obere lange Strich (A) kennzeichnet die Grundinstellung für eine Maschine mit 16-Zoll-Reifen (Abb. 8).
Je nach Graslänge kann das Mahwerk unterschiedlich justiert werden:
4a. Mähen von Gras mit normaler Länge:
Stellen Sie das Mahwerk so ein, dass sich Vorderund Hinterkante der Haube in gleicher Höhe über dem Boden befinden. Damit wird ein optimaler "Multiclip-Effekt" erzielt, d.h. die abgeschnitten
DEUTSCH DE
Halme werden optimal zerkleinert.
4b. Mahlen von langem Gras:
Stellen Sie das Mahwerk so ein, dass die Hinterkante der Haube hoher liegt als die Vorderkante. Dadurch kann das Mahwerk gemahtes Gras leichter an der Hinterkante auswerfen.
- Zichen Sie nach vorgenommener Einstellung die Schrauben fest an.
GEBRAUCH
SCHNITTHÖHE
AMM 842:
Die Schnitthöhe ist zwischen 30 und 85mm stufenweise einstellbar.
AME 842:
Die Schniththeorie ist zwischen 30 und 85mm stufenlos cinstellbar.
Anm.: Die angegebenen Schnitthohen gelten, wenn sie die Maschine auf festem Untergrund befindet.
HINWEISE ZUM MAHEN
Befolgen Sie diese Ratschlüge, um einen optimalen "Multiclip-Effect" zu erzielen:
- Mähen Sie die Grasflächen regelmäßig.
- Betreiben Sie den Motor mit Vollgas.
- Halten Sie die Unterseite des Mähwerks sauber.
- Verwenden Sie stets scharfe Messer.
- Mähen Sie nie nasses Gras.
- Mähen Sie bei hohem Gras zweimal mit entsprechlicher Schnittthöhe.
SERVICE UND WARTUNG
VORBEREITUNG
Wennichtsanderes angegebenist,sindServiceundWartungsmaßnahmenbei stillstehenderMaschine und abgestelltemMotor durchzuführen.
Ziehen Sie stets die Feststellbremse an, um ein Rollen der Maschine auszuschreiben.
Halten Sic den Motor an, ziehen Sie das Zündkerzenkabel von der Zündkerze ab, und erden Sic es, um ein unbeabsichtigtes Starten des Motors zu verhindern. Trennen Sic das Minuskabel von der Batterie.
HINWEISE ZUR WARTUNG
Um Reinigung und Wartung zu vereinfachen, kann das Mahwerk umgekippt werden:
- Stellen Sie die maximale Schnitthöhe ein.
- Heben Sie den hinteren Teil des Mahwerks mitiner Hand an (Abb. 10).
- Bewegen Sie die Sperre nach oben, und senken Sie die Mähwerkrücksichte ab (Abb. 10).
- Wiederholen Sie den Vorgang auf der anderen Seite.
- Befestigen Sie den Spannarm am Haken (Abb. 11).
- Ziehen Sie den Riemen von der mittleren Riemenschübc ab.
- Kippen Sie das Mahwerk in eine senkrechte Stellung (Abb. 12).
Wenn das Mahwerk in die Betriebsstellung gekippt wird, muss die Sperre beim Anheiten der Mahwerkhinterseite in seiner Position einrasten (Abb. 4).
REINIGUNG
Nach jedem Einsatz ist die Unterseite des Mahwerks mit Wasser abzuspulen.
Wenn Gras angetrocknet ist, die Unterseite durch Abkratzen reinigen.
Tragen Sie bei Bedarf Farbe auf die Unterscite auf, um einem Rostbefall vorzubeugen.
MESSER
Tragen Sie beim Wechseln der Messer Schutzhandschuhe, um Schnittverletzungen zu berhindern.
Achten Sie stets darauf, dass die Messer scharf sind. So erzielen Sie optimale Mähergebnisse.
Kontrollieren Sie nach einer Kollision stets den Zustand der Messer. Bei einer Beschädigung des Messersystems sind defekte Teile auszubauschen.
DEUTSCHDE
Verwenden Sie ausschließlich Originalersatzteile. Die Verwendung anderer Ersatzteile ist mit Risiken verbunden, auch wenn die Teile zur Maschine passen.
Montieren Sie die Messer gemäß Abbildung 13, auf der die Schneiden markiert sind. Die gebogene Messerkante ist inn an der Messerbefestigung anzubRINGen.
Das Miahsystem besteht aus zwei Messerreihen mit zwei austauschbaren Klingen Y (s. Abb. 14). Um ein gleichmäßiges Schneiden zu gewährleisten, sind beide Klingen stets gleichzeitig zu wechseln.
Montieren Sie die neuen Messer. Ziehen Sie die Schrauben V und W fest an. Verwenden Sie hierbei folgenden Drehmoment: V - 9,8 Nm, W - 24 Nm.
Bei heftigen Kollisionen konnen sich die Klingen verbiegen. Losen Sie die Gegenmutter X, und biegen Sie die Klingen zurück. Montieren Sie einen neuen Original-Sicherheitsbolzen V. Zichen Sie die Muttern X und Z fest an.
ZAHNRIEMEN
Beide Klingen im Mahwerk werden von einem Zahnriemen angetricben.
Wenn eines der Messer auf einen festen Gegenstand stöhlt (z. B. auf einen Stein), kann sich die Riemenspannung ändern. Dies kann einen fehlerhaften Betrieb des Zahnriemens verursachen, der wiederum zu Messerschäden führen kann.
Kontrollieren Sie nach einer heftigen Kollision stets, dass die beiden Messer im rechten Winkel zueinander stehen (Abb. 13).
Die Arbeitsbereiche der einzelnen Messer überschneiden sich. Wenn sich die Position der Messer zucinander ändert, besticht ein hohes Risiko für ein Aufeinandertreffen der Messer. Dadurch konnen schwe Schäden am Mühwerk hervorgerufen werden.
Ist dies der Fall, geben Sie die Maschine damit Mähwerk bei einer Servicewerkstatt für Reparatur und Durchsicht ab.
ZUBEHÖR
Für das Mahen dicht an Hausfundamen und Gartenmauen kann das Mahwerk mit Stutzrollen an den vorderen Kanten ausgestattet werden, die vor Beschädigungen schätzen.
TECHNISCHE DATEN
| AMM 842 | AME 842 | |
| Arbeitsbrite 107 cm | 107 cm | |
| Schnitthöhe 30 - 85 mm | mm 30 - 85 mm | |
| Netto-gewicht 53 kg | 53 kg |
