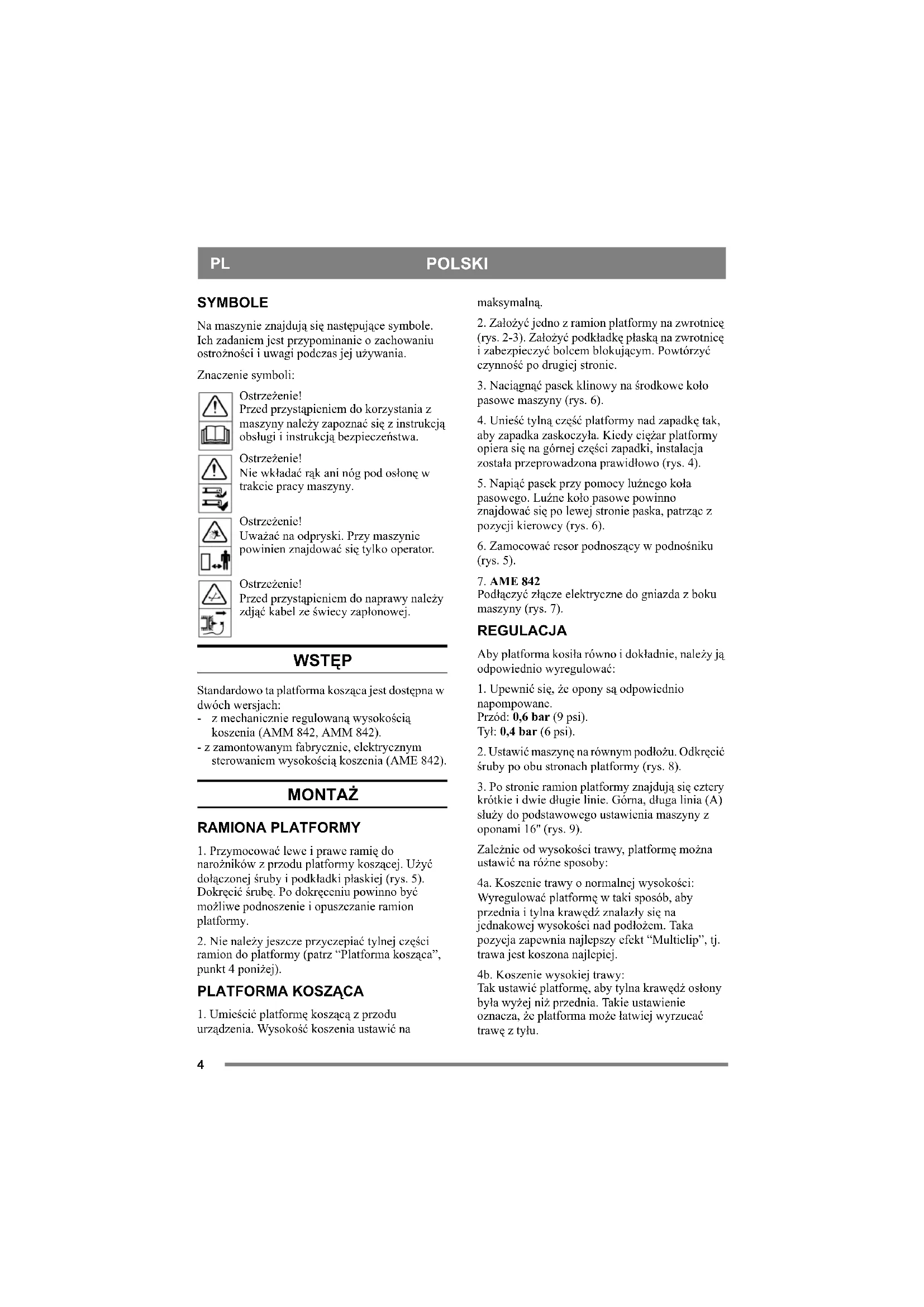

INSTRUKCJA OBSŁUGI AMM 842 VIKING

Na maszynie znajduja sie nastepujuce symbole. Ich zadaniem jest prypominanie o zachowaniu ostroznosci i uwagi podczas jej uzywania.

Znaczenie symboli:

Ostrzeżenie!

Przed przystapieniem do korzystania z maszyny nalezy zapoznać sie z instrukcją obslugi i instrukcją bczpiecznych.

Ostrzeżenie!

Nie wkladać rak ani nog pod oslone w trakcie pracy maszyny.

Ostrzeżenie!

Uwazaac na odpryski. Przy maszynie powinien znajdowac sie tylko operator.

Ostrzeżenie!

Przed przystapieniem do naprawy nalezy zdjac kabel ze sweicy zaplonowej.

WSTEP

Standardowo ta platforma koszaca jest dostepna w dwoch wersjach:
- z mechanicznie regulowana wysokosciakoszenia (AMM 842, AMM 842).
- z zamontowanym fabrycznie, elektrycznym sterowaniem wysokoscią koszenia (AME 842).

MONTAZ

RAMIONA PLATFORMY

1. Przymocowac lewe i prawe rami do naroznikow z przodu platformy koszacej. Uzyc dołaczonej s Ruby i podkadjki plaskiej (rys. 5). Dokrecic scribe. Po dokreceni pouinno byc moziwiwe podnoszenia i opuszczanie ramion platformy.
2. Nie nalezy jeste zye przycepiac tylnej czeci ramion do platformy (patrz "Platforma kosza", punkt 4 ponizej).

PLATFORMA KOSZACA

1. Umiesic platforme koszac z przodu urzadzenia. Wysokosc koszenia ustawić na

maksymalna.

1. Zalozyc jegno z ramion platformy na zwrotnice (rys. 2-3). Zalozyc podkladke plaska na zwrotnice i zabezpieczyc bolcem blokujacym. Powtorzyc czynnosc po drugiej stronie.
2. Naciagnac pasek klinowy na srodkowe ko lapasowe maszyny (rys. 6).
3. Unieszć tylna czȩc platformy nad zapadke tak, aby zapadka zaskoczyla. Kicdy cięzar platformy opiera są na górnje czȩci zapadki, instalacja została przyepamrowadzona prawidłowo (rys. 4).
4. Napić pasek przy pomocy luźngo koja pas战略布局u. Luźne kolo pasowe powinno znajdowac sie po lewj stronie paska, patronz z pozycji kierowcy (rys. 6).
5. Zamocowac resor podnoszacy w podnosniku (rys. 5).
   7.AME842

Podlączycz zlokcie elektryczne do gniazda z boku maszyny (rys. 7).

REGULACJA

Aby platforma kosila równo i dokladnie, naleź ja odpowiednio wyregulowa:

1. Upewnic sie, ze opony sq odpowiednio napompowanc.
   Przód: 0,6 bar (9 psi).
   Tyl: 0,4 bar (6 psi).
2. Ustawic maszyne na rownym podlozu. Odkreci s Ruby po obu stronach platformy (rys. 8).
3. Po stronic ramion platformy znajduja sie cztery krötkie i dwie dhugie linie. Górna, dhuga linia (A) sluzy do podstawowej ustawenia maszyny z oponami 16" (rys. 9).

Zalcznic od wysokosci trawy, platforme mozza ustawic na rozne sposoby:

4a. Koszenic trawy o normalnej wysokosci: Wyregulowa platfme w taki sposob, aby przydnia i tylna krawedz znalazly sie na jegnekowej wysokosci nad podlozem. Taka pozycja zapewnia najlepszy efekt "Multiclip", tj. trawa jest koszona najlepiej.
4b. Koszenie wysockiej trawy: Tak ustawic platforme, aby tylna krawedz oslony bya wyzej niz przyzdnia. Tiek ustawieuie oznacza, ze platforma moze latwiej wyrzucac trawe z tylu.

POLSKI

PL

1. Po zakończeniu regulacci{nalezy odpowiednio dokrecic s Ruby.

UZYWANIE MASZYNY

WYSOKOSC KOSZENIA

AMM 842:

Wysokosc koszenia mozna zmieniac w zakresie od 30 do 85~mm ,korzystajac zustalonych fabrycznic ustawien.

AME 842:

Wysokośc koszenia zmienia sie w zakresie od 30 do 85mm

Uwaga: ustawione wysokosci koszenia major zastosowanie, kiedy maszyna znajduje sie na rownej powierzchni.

WSKAZÖWKI DOTYCZACE KOSZENIA

Aby maksymalnic wykorzystac cfekt "Multiclip", nalezy stosowac sie do nastepujacych wskazowek: - kosic czesto.

• pracowac na pelnych obrotach silnika.
• utrzymywać spód platformy koszȩczej wczystosci.
• uzywac ostrych nozy.
• n i c k o s i émokrej trawy.
• kosic dwukrotnie (stosujac rozne wysokosci koszenia), jesti trawa jest wysoka.

SERWIS I KONSERWACJA

PRZYGOTOWANIA

Wszystkie czynnosci zwiazane z serwisem i konserwaczaj powinny byc przy przeprowadzane na nicrucomej maszynic przy wylaczonym silniku, chyba, ze instrukcja zaleca inacej.

Zablokowac kola maszyny, zaciagajac hamulec postojowy.

W celu unikniece przypadkowego uruchomienia silnika nalezy go wylaczyc, zdejmujac kabel ze swiecy zaplonowej i uziemiajac go. Odlaczyc kabel ujemny od akumulatora.

WSKAZÖWKI DOTYCZACE KONSERWACJI

W celu ulatwienia czyszczenia i konserwacci这其中 zlozyc platforme koszacw nastepujacy spośob:

1. Ustawic wysokość koszenia na maksymalna.
2. Uniesc tylnagkrawedz platformy jeder reka (rys. 10).
3. Zdjac zapadke i puisci tyln krawedz platformy (rys. 10).
4. Powtorzyc czynnosc po drugiej stronie.
5. Zaccepic ramie luznego kola pasowego na mocowaniu (rys. 11).
6. Zsunac pasek zeŚrodkowej koLA pasowego.
7. Zlozyc platforme do pionowej pozycji (rys. 12).

Kiedy platforma jest zlożona do pozycji roboczej, naleź upewnić sie,ź zapadka zaskoczyla przy uniesionej tylnej krawędzi platformy (rys. 4).

CZYSZCZENIE

Po kazdym uzyciu spód platformy koszacej naleź opłukać woda.

Jesli nie można usunac zaschniejej trawy, naleź yaj zeskrobac.

W razie potrzeby moza pomalowac wntrze oslony,aby zapobice korozji.

NOZE

Wymiane nozy nalezy przycecgowadzac w rekawicach ochronnych w celu uniknięcia skaleczen.

Nalezy pamietac, aby noze zawsze byly naostrzone. Zapewnia to najlepsze efekty koszenia.

Po zderzeniu noza z obcym przydmiotem nalezy zawsze sprawdzić, czy noź nie ulegl uszkodzeniu. Jesli system noź yuleg l uszkodzeniu, wadliwe częsci naleź wymiencic.

Zawsze nalezy uzywac oryginalnych czeci zamiennych. Nicoryginalc czeci zamienne moga powodowac ryzyko wystapienia obrazen ciala, nawet jesti pasuja do maszyny.

Noze nalezy montowac zgodnie z rys. 13, na ktorym zostala zaznaczonza krawednoza.Zagieta

PL

POLSKI

krawedz noza powinna byc skierowana w gore, w strone uchwytu noza.

System koszamy składa sie z dwoch nozy o wymieianych ostrzech Y (rys. 14). Podczas wymiany nozy, nalezy wymieniać aba JDBCZcSnie, aby uniknac nieprawidlowego wyważcie.

Zalozyc nowe noze. Odpowiednio dokrecic s Ruby V i W. Moment obrotowy dokrecania: V - 9,8 Nm, W - 24 Nm.

W przypodku gwaltownego zderzenia sie noza z obcym przyzemiotem, noź要去 wygiac. Zdajć nikretke blokujac X i wyprostowac noź. Zalozyc nowa, oryginalna sbręj lamana V. Dokrécie nikretki blokujace X i Z.

PASEK NAPEDU PRZYMUSOWEGO

Obydwa nozc napedzane sa wewnatr uzadzenia\ przez pasek napedu przymusowej.

Jesli jeder noz mocno uderzy w twardy przydmiot (np. kamien), naprzyzenia paska要去 ulec zmianie. Moze to prowadzić do strzejenia sie paska napedu przymusowej, co w konsekwenci maybe uzkidzic noze.

Po monocnym uderzeniu zawsze nalezy sprawdzić,czy obydwa noź są ustawione pod prawidlowym katem w stosunku do siebie (rys. 13).

Obszary robocze nozy nachodza na siebie. Jesli pozymcja jegnego noza w stosunku do drugiego zostala zmieionna, wystepuje znaczone rzyzyko, ze noze偿还 o siebic uderzae. Moze to povadzić do powaznégo uszkodzenia platformy kos accessesj.

Jesli to nastapi, nalezy zawiecz maszyny i platforme koszac do warsztatu serwisowej do naprawy i przygladu.

PARAMETRY TECHNICZNE

	AMM 842 AME 842
Szerokosć koszenia	107 cm 107 cm
Wysokosć koszenia	30-85 mm 30-85 mm
Masa netto 53 kg	53 kg
