РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AMM 842 VIKING

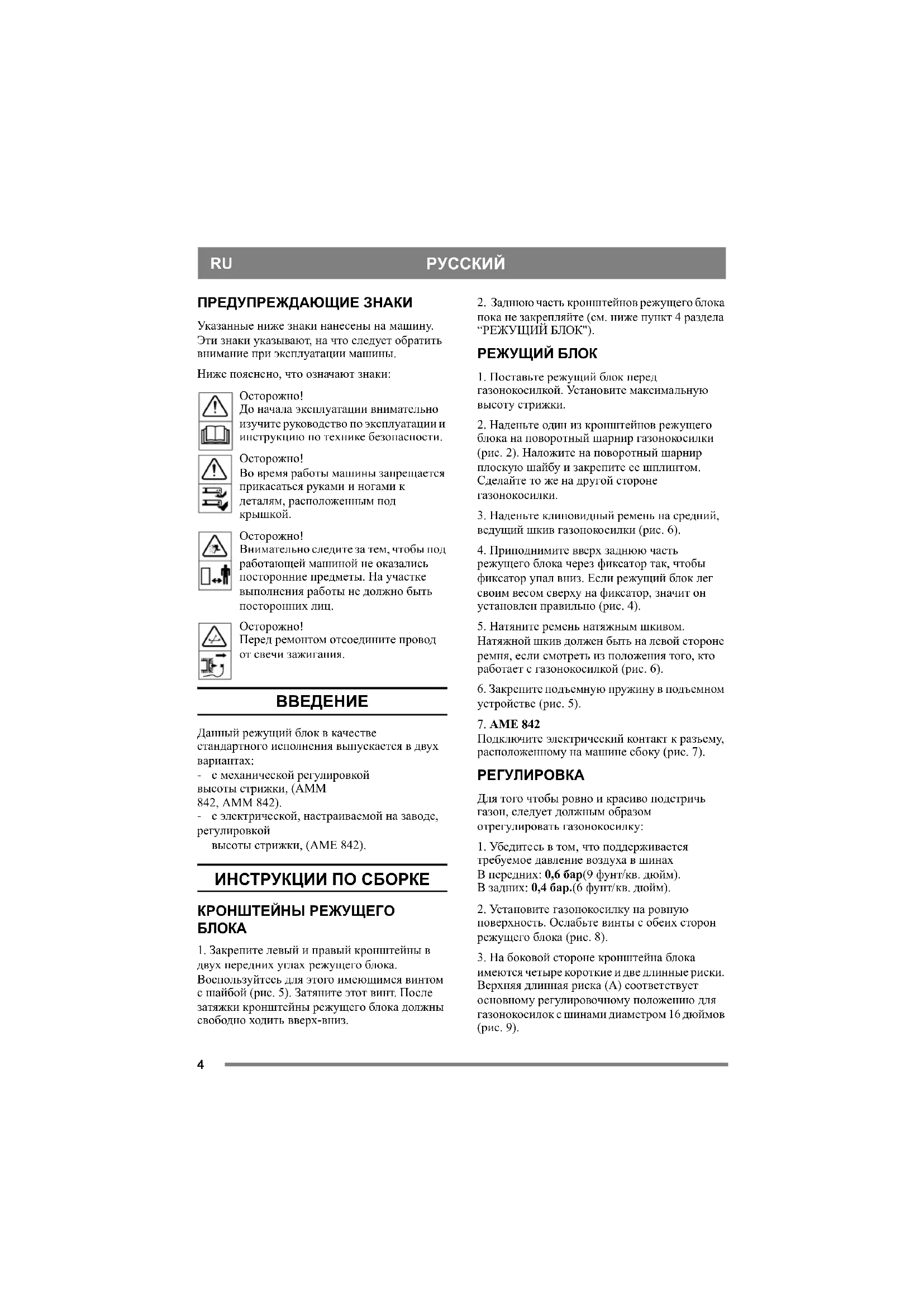

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ Указанные ниже знаки нанесены на машину. Эти знаки указывают, на что следует обратить внимание при эксплуатации машины. Ниже пояснено, что означают знаки:

До начала эксплуатации внимательно изучите руководство по эксплуатации и инструкцию по технике безопасности.

Во время работы машины запрещается прикасаться руками и ногами к деталям, расположенным под

Внимательно следите за тем, чтобы под работающей машиной не оказались посторонние предметы. На участке выполнения работы не должно быть посторонних лиц.

Перед ремонтом отсоедините провод от свечи зажигания.

Данный режущий блок в качестве стандартного исполнения выпускается в двух

- с механической регулировкой высоты стрижки, (AMM 842, AMM 842). - с электрической, настраиваемой на заводе, регулировкой высоты стрижки, (AME 842). ИНСТРУКЦИИ ПО СБОРКЕ КРОНШТЕЙНЫ РЕЖУЩЕГО

1. Закрепите левый и правый кронштейны в

двух передних углах режущего блока. Воспользуйтесь для этого имеющимся винтом с шайбой (рис. 5). Затяните этот винт. После затяжки кронштейны режущего блока должны свободно ходить вверх-вниз.

2. Заднюю часть кронштейнов режущего блока

пока не закрепляйте (см. ниже пункт 4 раздела “РЕЖУЩИЙ БЛОК"). РЕЖУЩИЙ БЛОК

1. Поставьте режущий блок перед

газонокосилкой. Уст а н о вите максимальную высоту стрижки.

2. Наденьте один из кронштейнов режущего

блока на поворотный шарнир газонокосилки (рис. 2). Наложите на поворотный шарнир плоскую шайбу и закрепите ее шплинтом. Сделайте то же на другой стороне газонокосилки.

3. Наденьте клиновидный ремень на средний,

ведущий шкив газонокосилки (рис. 6).

4. Приподнимите вверх заднюю часть

режущего блока через фиксатор так, чтобы фиксатор упал вниз. Если режущий блок лег своим весом сверху на фиксатор, значит он установлен правильно (рис. 4).

5. Натяните ремень натяжным шкивом.

Натяжной шкив должен быть на левой стороне ремня, если смотреть из положения того, кто работает с газонокосилкой (рис. 6).

6. Закрепите подъемную пружину в подъемном

устройстве (рис. 5).

Подключите электрический контакт к разъему, расположенному на машине сбоку (рис. 7). РЕГУЛИРОВКА Для того чтобы ровно и красиво подстричь газон, следует должным образом отрегулировать газонокосилку:

1. Убедитесь в том, что поддерживается

требуемое давление воздуха в шинах В передних: 0,6 бар(9 фунт/кв. дюйм). В задних: 0,4 бар.(6 фунт/кв. дюйм).

2. Уст а нови т е газонокосилку на ровную

поверхность. Ослабьте винты с обеих сторон режущего блока (рис. 8).

3. На боковой стороне кронштейна блока

имеются четыре короткие и две длинные риски. Верхняя длинная риска (A) соответствует основному регулировочному положению для газонокосилок с шинами диаметром 16 дюймов (рис. 9).5

Газонокосилка может быть отрегулирована по- разному в зависимости от высоты травы: 4a. Подстригание травы средней высоты: Отрегулируйте режущий блок таким образом, чтобы передний и задний края крышки находились на одной высоте относительно грунта. В этом положении достигается наилучший “эффект многократного среза”, то есть обеспечивается оптимальная стрижка

4b. Подстригание высокой травы: Подрегулируйте режущий блок так, чтобы задний край крышки был выше переднего. При таком положении режущему блоку будет легче выбрасывать траву с задней стороны.

5. После регулировки затяните винты.

ЭКСПЛУАТАЦИЯ МАШИНЫ ВЫСОТА СТРИЖКИ AMM 842: Высоту стрижки можно регулировать ступенчато, в пределах от 30 до 85 мм. AME 842: Высоту стрижки можно плавно регулировать в пределах от 30 до 85 мм. Примечание: Высота стрижки указывается для газонокосилки, установленной на твердом

ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы машина “Multiclip”работала с максимальным эффектом, следуйте следующим советам: - производите стрижку часто. - двигатель должен работать на полной

- очищайте нижнюю поверхность режущего

- применяйте острые ножи. - не производите стрижку мокрой травы. - производите стрижку дважды (с разной высотой стрижки), если трава высокая. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Если не указано иное, все работы по техническому обслуживанию и ремонту должны выполняться на неподвижной машине с остановленным двигателем. Для предотвращения самопроизвольного отката машины всегда ставьте ее на стояночный

Во избежание случайного пуска двигателя после останова отсоедините провод от свечи зажигания и заземлите его. Отсоедините провод от отрицательного полюса аккумуляторной батареи. ПОЛЕЗНЫЕ СОВЕТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Для облегчения чистки и других работ по техническому обслуживанию режущий блок можно установить вертикально:

1. Уст ановите максимальную высоту стрижки.

2. Одной рукой поднимите задний край

режущего блока (рис. 10).

3. Другой рукой нажмите на фиксатор снизу

вверх и освободите задний край режущего блока (рис. 10).

4. Повторите то же с другой стороны

5. Зацепите рычаг натяжного шкива ремня за

6. Снимите ремень с ведущего шкива.

7. Ус т а новите режущий блок вертикально (рис.

12). Когда вы снова опустите режущий блок в рабочее положение, убедитесь в том, что фиксатор переместился вниз на свое место, после того как был приподнят задний край режущего блока (рис. 4).6

После каждого применения газонокосилки следует промывать водой нижнюю поверхность режущего блока. Уда л и т е с нижней поверхности прилипшую и засохшую траву. Если требуется, подкрасьте низ корпуса во избежание коррозии.

Во избежание порезов при замене ножей работайте в защитных

Используйте только хорошо заточенные ножи. В этом случае вы останетесь довольны результатами работы с газонокосилкой. После всякого удара каждый раз проверяйте ножи. Если система ножей повреждена, замените дефектные части. Используйте только фирменные запасные части. При использовании запасных частей, выпускаемых другими изготовителями, можно получить травмы, даже если эти части подходят к машине. Устанавливайте ножи согласно рис. 13, на котором указана режущая кромка ножа. Ножи устанавливаются изогнутой кромкой в

Режущая система имеет два ножевых держателя с двумя сменными ножами Y (рис. 14). Во избежание разбаланса заменяйте одновременно оба ножа. Устан о вите новые ножи. Затяните винты V и W с требуемым моментом. Момент затяжки: V – 9,8 Н·м, W – 24 Н·м. При сильном ударе ножи могут погнуться. Ослабьте контргайку X и разогните нож. Устан о вите новый крепежный болт V (имеется в комплекте). Затяните контргайки X и Z. ЗУБЧАТЫЙ ПРИВОДНОЙ РЕМЕНЬ Оба ножа приводятся в движение внутри режущего блока одним зубчатым приводным

При ударе одного из ножей о твердый предмет (например, о камень) натяжение ремня может измениться. Вследствие этого может произойти “перезацепление” зубчатого приводного ремня, что через некоторое время может привести к повреждению ножей. После каждого серьезного столкновения проверяйте правильность угла между ножами (рис. 13). Рабочие поверхности ножей взаимно перекрываются. При изменении взаимного расположения ножей возникает опасность их соударения. Это может повлечь за собой существенное повреждение режущего блока. В случае существенного повреждения следует доставить газонокосилку и режущий блок в сервисный центр для осмотра и ремонта. ТЕХНИчЕСКИЕ ДАННЫЕ AMM 842 AME 842

30-85 мм 30-85 мм Чистый вес 53 кг 53 кг
