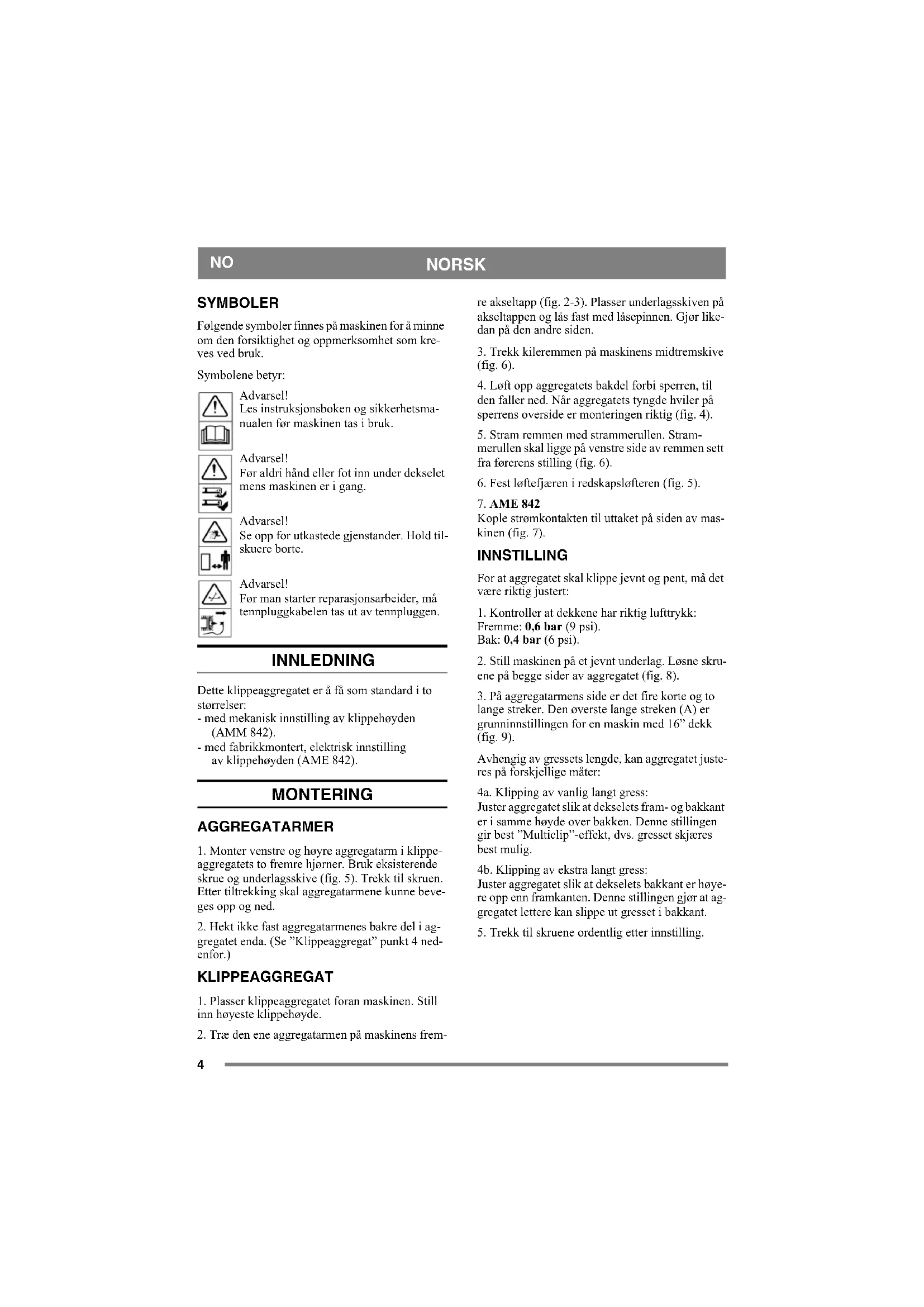

BRUKSANVISNING AME 842 VIKING

Følgende symboler finnes på maskinen for å minne om den forsiktighet og oppmerksomhet som kreves ved bruk.

Symbolene betyr:

Advarsel!

Les instruksjonsboken og sikkerhetsmanualen før maskinen tas i bruk.

Advarsel!

Før aldri hånd eller fot inn under dekselet mens maskinen er i gang.

Advarsel!

Se opp for utkastede gjenstander. Hold tilskuere borte.

Advarsel!

Før man starter reparasjonsarbeider, må tennpluggkabelen tas ut av tennpluggen.

INNLEDNING

Dette klippeaggregatet er å få som standard i to størrelser:

- med mekanisk innstilling av klippehøyden (AMM 842).

- med fabrikkmontert, elektrisk innstilling av klippehøyden (AME 842).

MONTERING

AGGREGATARMER

1. Monter venstre og høyre aggregatarm i klippe-aggregatets to fremre hjørner. Bruk eksisterende skrue og underlagsskive (fig. 5). Trekk til skruen. Etter tiltrekking skal aggregatarmene kunne beveges opp og ned.
2. Hekt ikke fast aggregatarmenes bakre del i aggregatet enda. (Se "Klippeaggregat" punkt 4 nedenfor.)

KLIPPEAGGREGAT

1. Plasser klippeaggregatet foran maskinen. Still inn høyeste klippehøyde.
2. Træ den ene aggregatarmen på maskinens frem-

re akseltapp (fig. 2-3). Plasser underlagsskiven på akseltappen og lås fast med låsepinnen. Gjør likedan på den andre siden.

1. Trekk kileremmen på maskinens midtremskive (fig. 6).
2. Løft opp aggregatets bakdel forbi sperren, til den faller ned. Når aggregatets tyngde hviler på sperrens overside er monteringen riktig (fig. 4).
3. Stram remmen med strammerullen. Strammerullen skal ligge på venstre side av remmen sett fra förerens stilling (fig. 6).
4. Fest løftefjæren i redskapsløfteren (fig. 5).

7. AME 842

Kople strømkontakten til uttaket på siden av mas- kinen (fig. 7).

INNSTILLING

For at aggregatet skal klippe jevnt og pent, må det være riktig justert:

1. Kontroller at dekkene har riktig lufttrykk: Fremme: 0,6 bar (9 psi).
   Bak: 0,4 bar (6 psi).
2. Still maskinen på et jevnt underlag. Løsne skruene på begge sider av aggregatet (fig. 8).
3. På aggregatarmens side er det fire korte og to lange streker. Den øverste lange streken (A) er grunninnstillingen for en maskin med 16" dekk (fig. 9).

Avhengig av gressets lengde, kan aggregatet justeres på forskjellige måter:

4a. Klipping av vanlig langt gress:

Juster aggregatet slik at dekselets fram- og bakkant er i samme høyde over bakken. Denne stillingen gir best "Multiclip"-effekt, dvs. gresset skjæres best mulig.

4b. Klipping av ekstra langt gress:

Juster aggregatet slik at dekselets bakkant er høyere opp enn framkanten. Denne stillingen gjør at aggregatet lettere kan slippe ut gresset i bakkant.

1. Trekk til skruene ordentlig etter innstilling.

BRUK

KLIPPEH∅YDE

AMM 842:

Klippehøyden kan varieres i flere faste stillinger, fra 30 til 85 mm.

AME 842:

Klippehøyden kan varieres trinnløst fra 30 til 85 mm.

• klipp gresset ofte,
• ha full gass på motoren,
• hold undersiden av klippeaggregatet rent,
• bruk skarpe kniver,
• ikke klipp vått gress,
• klipp to ganger (med forskjellig klippehøyde) hvis gresset er høyt.

Med mindre noe annet er angitt skal alt service- og vedlikeholdsarbeid utføres på en stillestående maskin med motoren slått av.

Unngå at maskinen ruller ved å alltid kople til parkeringsbremsen.

Unngå ufrivillig motorstart ved å alltid stanse motoren, løsne tennpluggledningen fra tennpluggen og jorde den. Løsne minuskabelen fra batteriet.

VEDLIKEHOLDSRÅD

For å gjøre rengjøring og vedlikehold enklere kan klippeaggregatet felles opp:

1. Still inn høyeste klippehøyde.
2. Løft aggregatets bakkant med den ene hånden (fig. 10).
3. Trekk opp sperren og slipp ned aggregatets bak- kant (fig. 10).

4. Gjenta prosedyren på den andre siden.

5. Hekt armen til strammerullen på festet (fig. 11).

6. Trekk remmen av midtremskiven.
7. Fell opp aggregatet til loddrett stilling (fig. 12).

Når aggregatet felles ned til arbeidsstilling, kontroller at sperren faller ned i riktig stilling når aggregatets bakkant løftes opp (fig. 4).

RENGJ∅RING

Klippeaggregatets underside bør spyles av etter bruk.

Hvis gresset har tørket fast, kan undersiden skrapes ren.

Ved behov kan undersiden males for å forhindre rustangrep.

KNIVER

Bruk arbeidshansker under bytte av kniver, slik at du unngår kuttskader.

Påse at knivene alltid er skarpe. Da blir klipperesultatet best.

Kontroller alltid knivene etter en påkjørsel. Hvis knivsystemet er skadet, må defekte deler byttes ut.

Bruk alltid originale reservedeler. Uoriginale reservedeler kan medføre fare selv om de passer til maskinen.

Monter knivene i henhold til bilde 13 der kniveggen er markert. Den knivkanten som vender opp plasseres inn mot knivfestet.

Klippesystemet består av to knivbjelker med to utskiftbare knivblad Y (fig. 14). Ved bytte av knivblad må begge byttes ut for å unngå ubalanse.

Monter de nye knivene. Trekk skruene V og W ordentlig til. Tiltrekkingsmoment: V - 9,8 Nm, W - 24 Nm.

Ved en kraftig påkjørsel kan knivbladene bøyes bakover. Løsne låsemutteren X og bøy tilbake knivbladene. Monter en ny original brytebolt V. Trekk til låsemutter X og Z.

TANNREM

Begge knivene i aggregatet drives av en tannrem.

Hvis en av knivene har truffet en solid gjenstand (f.eks. en stein) kan remspenningen bli endret. Dette kan føre til at tannremmen "hopper av", noe som kan medføre skade på knivene.

Etter en kraftig påkjørsel, kontroller alltid at begge knivene står vinkelrett mot hverandre (fig. 13).

Knivenes arbeidsområder overlapper hverandre. Hvis knivenes innbyrdes stilling endres, er det stor fare for at de slår i hverandre. Dette medfører alvorlige skader på klippcaggregatet.

Dersom dette er tilfellet, lever maskinen med klippeaggregat til et serviceverksted for reparasjon og ettersyn.

TEKNISKE DATA

	AMM 842 AME 842:
Klippebredde 107 cm 107 cm
Klippehøyde 30 - 85 mm 30 - 85 mm
Nettovekt 53 kg 53 kg
