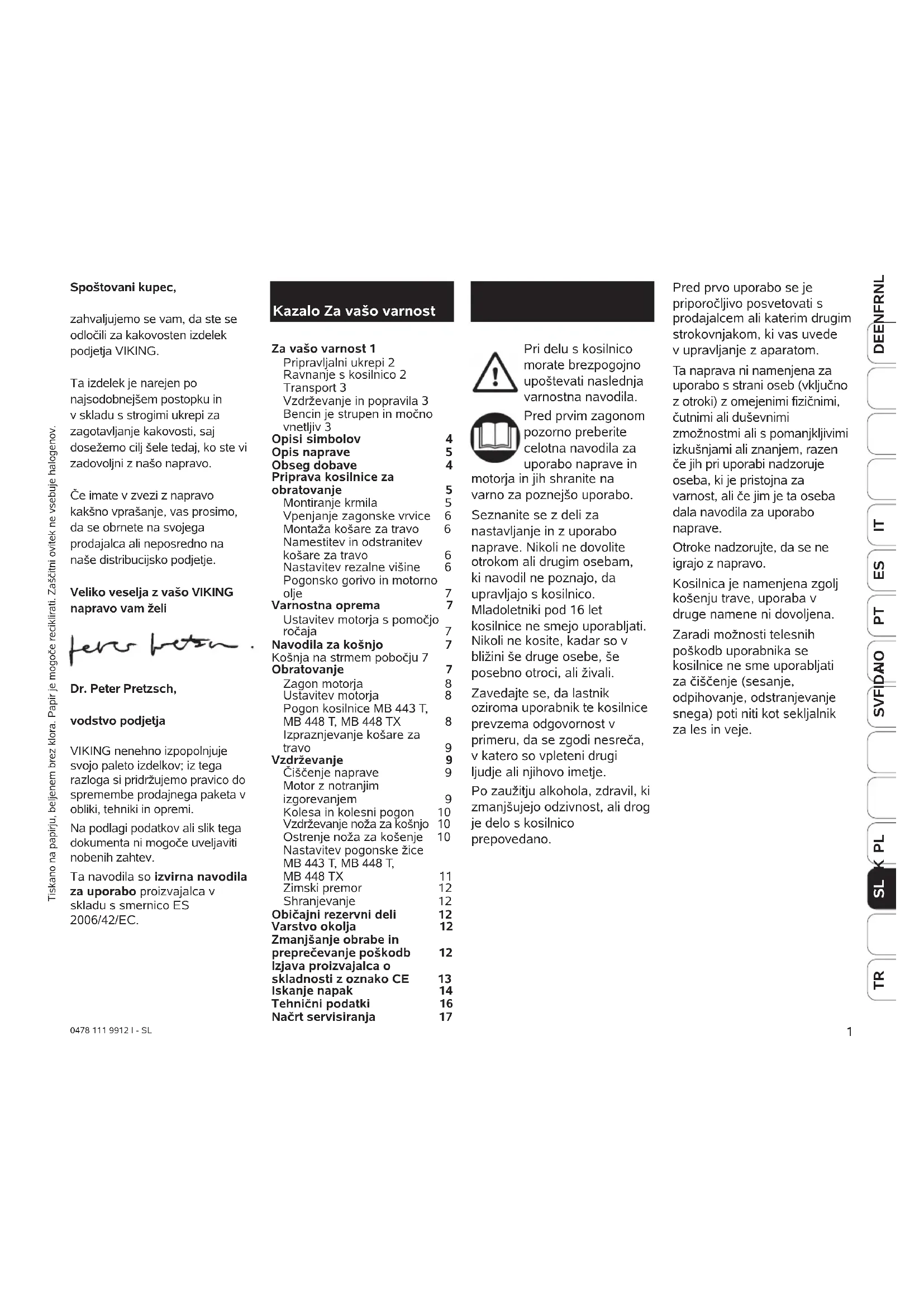

NAVODILA ZA UPORABO MB 448 TX VIKING

Pri delu s kosilnico morate brezpogojno upoštevati naslednja varnostna navodila. Pred prvim zagonom pozorno preberite celotna navodila za uporabo naprave in motorja in jih shranite na varno za poznejšo uporabo. Seznanite se z deli za nastavljanje in z uporabo naprave. Nikoli ne dovolite otrokom ali drugim osebam, ki navodil ne poznajo, da upravljajo s kosilnico. Mladoletniki pod 16 let kosilnice ne smejo uporabljati. Nikoli ne kosite, kadar so v bližini še druge osebe, še posebno otroci, ali živali. Zavedajte se, da lastnik oziroma uporabnik te kosilnice prevzema odgovornost v primeru, da se zgodi nesreča, v katero so vpleteni drugi ljudje ali njihovo imetje. Po zaužitju alkohola, zdravil, ki zmanjšujejo odzivnost, ali drog je delo s kosilnico prepovedano. Spoštovani kupec, zahvaljujemo se vam, da ste se odločili za kakovosten izdelek podjetja VIKING. Ta izdelek je narejen po najsodobnejšem postopku in v skladu s strogimi ukrepi za zagotavljanje kakovosti, saj dosežemo cilj šele tedaj, ko ste vi zadovoljni z našo napravo. Če imate v zvezi z napravo kakšno vprašanje, vas prosimo, da se obrnete na svojega prodajalca ali neposredno na naše distribucijsko podjetje. Veliko veselja z vašo VIKING napravo vam želi Dr. Peter Pretzsch, vodstvo podjetja VIKING nenehno izpopolnjuje svojo paleto izdelkov; iz tega razloga si pridržujemo pravico do spremembe prodajnega paketa v obliki, tehniki in opremi. Na podlagi podatkov ali slik tega dokumenta ni mogoče uveljaviti nobenih zahtev. Ta navodila so izvirna navodila za uporabo proizvajalca v skladu s smernico ES 2006/42/EC. Kazalo Za vašo varnost Za vašo varnost 1 Pripravljalni ukrepi 2 Ravnanje s kosilnico 2 Transport 3 Vzdrževanje in popravila 3 Bencin je strupen in močno vnetljiv 3 Opisi simbolov 4 Opis naprave 5 Obseg dobave 4 Priprava kosilnice za obratovanje 5 Montiranje krmila 5 Vpenjanje zagonske vrvice 6 Montaža košare za travo 6 Namestitev in odstranitev košare za travo 6 Nastavitev rezalne višine 6 Pogonsko gorivo in motorno olje 7 Varnostna oprema 7 Ustavitev motorja s pomočjo ročaja 7 Navodila za košnjo 7 Košnja na strmem pobočju 7 Obratovanje 7 Zagon motorja 8 Ustavitev motorja 8 Pogon kosilnice MB 443 T, MB 448 T, MB 448 TX 8 Izpraznjevanje košare za travo 9 Vzdrževanje 9 Čiščenje naprave 9 Motor z notranjim izgorevanjem 9 Kolesa in kolesni pogon 10 Vzdrževanje noža za košnjo 10 Ostrenje noža za košenje 10 Nastavitev pogonske žice MB 443 T, MB 448 T, MB 448 TX 11 Zimski premor 12 Shranjevanje 12 Običajni rezervni deli 12 Varstvo okolja 12 Zmanjšanje obrabe in preprečevanje poškodb 12 Izjava proizvajalca o skladnosti z oznako CE 13 Iskanje napak 14 Tehnični podatki 16 Načrt servisiranja 17 Pred prvo uporabo se je priporočljivo posvetovati s prodajalcem ali katerim drugim strokovnjakom, ki vas uvede v upravljanje z aparatom. Ta naprava ni namenjena za uporabo s strani oseb (vključno z otroki) z omejenimi fizičnimi, čutnimi ali duševnimi zmožnostmi ali s pomanjkljivimi izkušnjami ali znanjem, razen če jih pri uporabi nadzoruje oseba, ki je pristojna za varnost, ali če jim je ta oseba dala navodila za uporabo naprave. Otroke nadzorujte, da se ne igrajo z napravo. Kosilnica je namenjena zgolj košenju trave, uporaba v druge namene ni dovoljena. Zaradi možnosti telesnih poškodb uporabnika se kosilnice ne sme uporabljati za čiščenje (sesanje, odpihovanje, odstranjevanje snega) poti niti kot sekljalnik za les in veje. Tiskano na papirju, beljenem brez klora. Papir je mogoče reciklirati. Zaščitni ovitek ne vsebuje halogenov.2 0478 111 9912 I - SL

• Aparat smete dati (posoditi) zgolj osebam, ki ta model in ravnanje z njim dobro poznajo; zmeraj priložite še navodila za uporabo. Pripravljalni ukrepi

• Med košnjo vedno nosite trdno obutev z oprijemljivim podplatom in dolgimi hlačami. Nikoli ne kosite bosi ali v sandalih.

• Natančno preglejte zemljišče, na katerem boste uporabljali napravo, in odstranite vse kamne, palice, žice, kosti ter druge tujke.

• Pred uporabo je vedno treba preveriti, ali je rezilo dobro pritrjeno in ali je celotna naprava v neoporečnem stanju.

• Prosimo, da upoštevate komunalna pravila za čase obratovanja kosilnic. Ravnanje s kosilnico

• Izogibajte se košnji mokre trave. Na mokri travi se poveča nevarnost poškodb (Nevarnost zdrsa).

• Stikalnih naprav, ki jih je proizvajalec namestil na napravo, ne smete odstranjevati ali premoščati, na primer privezati preklopni vzvod na držalo za upravljanje.

• Kosite le pri dnevni svetlobi ali pri dobri osvetljavi.

• Vedno pazite na pravilen položaj kosilnice. Izogibajte se košnji na zelo strmih pobočjih, da preprečite izgubo nadzora nad napravo.

• Napravo vozite največ s hitrostjo hoje. Hitra vožnja naprave poveča nevarnost poškodb zaradi spotikanja, zdrsa itn.

• Kosite vedno pravokotno na strmino pobočja, nikoli navzgor ali navzdol, da vas ob morebitni izgubi nadzora nad kosilnico ali padcu kosilnica ne povozi.

• Nikoli ne uporabljajte kosilnice brez zaščitne opreme, varovalnih mrež ali drugih podobnih zaščitnih sredstev, npr. brez pokrova oziroma vreče za travo.

• Druge osebe naj bodo zunaj nevarnega območja.

• Nikoli ne odpirajte pokrova in košare za travo, medtem ko motor še deluje. Vrteče se rezilo vas lahko poškoduje.

• Nevarnost poškodb! Rok ali nog nikoli ne izpostavljajte vrtečim se delom. Vedno bodite odmaknjeni od izhodne odprtine. Vedno upoštevajte varnostno razdaljo do kosilnice, ki jo ponazarja krmilni okvir.

• Kosilnice nikoli ne dvigajte in ne nosite, če motor še teče.

• Nikoli ne pritrjujte predmetov na krmilo (na primer delovne obleke).

• Ugasnite motor in odvijte vžigalno svečko: - preden odstranite blokade ali očistite zamašen izhodni kanal.3 0478 111 9912 I - SL DEENFRNL

• pazite na umirjanje rezila, saj po izklopu potrebuje nekaj sekund, da se ustavi

• lokalni predpisi določajo najnižjo starostno mejo za uporabo naprave

• Da se izognete požaru, pazite, da motor in izpuh ne prideta v stik s travo, listjem, oljem ali mastjo.

• Iz varnostnih razlogov kosilnic VIKING z bencinskim motorjem ne smete uporabljati na pobočjih z naklonom, večjim od 25° (46,6 %). Na pobočjih lahko kosite le pravokotno na strmino, nikoli navzgor ali navzdol, da se izognete izgubi nadzora nad kosilnico. Nevarnost poškodb!

• Napravo na nakladalni površini zavarujte z ustrezno dimenzioniranimi sredstvi za pritrjevanje (jermeni, vrvi itd.).

• Pri transportu naprave upoštevajte veljavne krajevne predpise, zlasti glede varnosti pri nakladanju in transporta predmetov na nakladalnih površinah. Vzdrževanje in popravila Pred vsakršnim delom na napravi je treba odstraniti vtič za vžigalno svečko. Izvajajte le vzdrževanje, ki je predpisano v navodilih. Pri vseh drugih popravilih se obrnite na službo za pomoč uporabnikom VIKING. Vsa druga dela naj opravi specializirani trgovec. Podjetje VIKING priporoča, da vzdrževalna dela in popravila izvaja izključno specializirani trgovec VIKING. Uporabljajte izključno kakovostno orodje, opremo in nadomestne dele. V nasprotnem primeru lahko pride do nesreče s telesnimi poškodbami ali poškodbami naprave. Podjetje VIKING priporoča, da uporabljate originalno orodje, opremo in nadomestne dele VIKING. Njihove lastnosti so optimalno prilagojene napravi in zahtevam uporabnika.

• Vrtne kosilnice ne uporabljajte, če ima poškodovano ali zvito ročično gred. Nevarnost poškodbe zaradi pokvarjenih delov.

• Redno preverjajte obrabo, poškodbe in delovanje naprave za lovljenje trave.

• Iz varnostnih razlogov nadomestite obrabljene ali poškodovane dele. Opozorilo – bencin je strupen in močno vnetljiv

• Bencin hranite le v za to predpisani embalaži.

• Bencin varujte pred iskrami, odprtim ognjem, trajnim ognjem, toplotnimi viri in drugimi viri vžiga. 25° naklon se pri premiku v vodoravni smeri za 100 cm dvigne za 46,6 cm. Za zagotovitev zadostnega mazanja motorja je treba pri uporabi naprave na klancih dodatno upoštevati podatke v priloženih navodilih za uporabo motorja. Transport Pri delu uporabljajte rokavice, da se tako izognete poškodbam na ostrih robovih in vročih delih naprave.

• Posode za gorivo ne napolnite do konca, ampak pustite približno 4 cm prostora pod polnilnim nastavkom, da se gorivo lahko razširi.

• Bencin natočite pred vžigom motorja. Medtem ko motor teče ali če je naprava še vroča, mora biti pokrov posode za gorivo zaprt, dolivanje goriva ni dovoljeno.

• Če se bencin polije, zaženite motor šele, ko obrišete polito mesto. Motorja ne vžigajte, dokler bencin ne izhlapi (obrišite do suhega).

• Iz varnostnih razlogov morate cev za gorivo, pipo za gorivo, rezervoar za gorivo, pokrov rezervoarja za gorivo ter priključke redno pregledovati za poškodbe, netesna mesta pa preveriti in po potrebi zamenjati (obiščite specializiranega trgovca, podjetje VIKING priporoča specializirane trgovce VIKING).

• Zamenjajte poškodovane izpušne lonce in zaščitno pločevino.

• Naprave, v kateri je bencin, nikoli ne hranite v zgradbi. Bencinski hlapi se lahko vnamejo v stiku z odprtim ognjem ali iskrami.

• Motor med delovanjem oddaja strupene izpušne pline. Ti plini so lahko brez vonja in nevidni. Z motornimi napravami nikoli ne delajte v zaprtih ali slabo prezračenih prostorih. Zastrupitev je lahko smrtno nevarna!

4= kabelskem vodilu in obesite 15= kabel za ustavitev motorja ter 14= kabel za pogon (samo pri MB 443 T, MB 448 T, MB 448 TX) v kabelsko vodilo. A= Zgornji del krmila namestite na oba spodnja dela. 3= Vijak (z vodilom za kable) vstavite v odprtine in privijte z 5= vrtljivimi ročicami. Priprava vrtne kosil nice na uporabo

Opis naprave A zgornji del krmila B varnostni lok za ustavitev motorja C zagonska vrv D zgornji del lovilnega koša E spodnji del lovilnega koša F spodnji del okvira za upravljanje G kolesa H ohišje I nastavitev višine košnje prednja os J motor K nastavitev višine košnje zadnja os L izpraznjevalna loputa M kabelska sponka N vrtljiva ročica O kabelsko vodilo P indikator napolnjenosti Q vzvod za pogon kosilnice MB 443 T, MB 448 T, MB 448 TX

NASVET Manjkajoči navoji preprečujejo dokončno odvijanje vrtljivih ročic (da jih ne izgubite). Zlaganje krmila: Za čiščenje naprave, varčevanje prostora pri transportu in shranjevanje zložite zgornji del krmila. Nevarnost poškodb! Preden krmilo zložite, morate izklopiti motor in izvleči vtič vžigalne svečke. Zgornjega dela krmila ne smete obremeniti (na primer z delovno obleko, obešeno čez krmilo). Nevarnost pripore! Zgornji del krmila lahko zložite z odvitjem vrtljivih ročajev. Zato med odvijanjem vrtljivih ročajev z eno roko pridržite zgornji del krmila (A) v najvišjem položaju. POZOR6 0478 111 9912 I - SL Namestitev in odstranitev lovilnega koša za travo L= Izpraznjevalno loputo potegnite navzgor. Pritrjevanje: Lovilni koš za travo namestite z 19= odprtinami na za to pripravljene 20= kljuke na napravi. Izpraznjevalno loputo z roko potisnite navzdol. Odstranjevanje: Košaro za travo snemite s kljuk in odstranite. Izpraznjevalno loputo potem ponovno zaprite.

Pritrditev lovilnega koša za travo na drugi strani poteka enako. Zaprite lovilni koš in pritisnite na zgornji del, da se zaskoči v spodnjega. NASVET Varovalko pritisnite tako daleč, da se zaskoči na čepu za pritrjevanje. OPOZORILO Nevarnost poškodb! Med pritrditvijo in odstranjevanjem lovilnega koša za travo mora biti motor izključen. Vpenjanje zagonske vrvi B= Varnostni okvir za ustavitev motorja pritisnite in zadržite, da popusti zavora motorja. C= Zagonsko vrv počasi izvlecite in obesite na 16= vodilo.

Nastavitev višine košnje Nastavite lahko sedem različnih višin košnje, od 25 do 70 mm. Običajno se uporabljajo stopnje od 2 do 6. Stopnja 1 = najnižja višina košnje Stopnja 7 = najvišja višina košnje I= Nastavitvena ročica za nastavitev višine prednje osi je pri levem sprednjem kolesu. K= Nastavitvena ročica za nastavitev višine zadnje osi je pri levem zadnjem kolesu.

Varnostni lok za ustavitev motorja Kosilnice MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX so opremljene z napravo za ustavitev motorja. Ko izpustite B= varnostni lok, se motor takoj ustavi, po kratkem času pa se ustavi tudi rezilo. Varnostna oprema

Obratovanje Navodila za košnjo Košnja na strmem pobočju Iz varnostnih razlogov kosilnic VIKING z bencinskim motorjem ne smete uporabljati na pobočjih z naklonom, večjim od 25° (46,6 %). Na pobočjih lahko kosite le pravokotno na strmino, nikoli navzgor ali navzdol, da se izognete izgubi nadzora nad kosilnico. Nevarnost poškodb! 25° naklon se pri premiku v vodoravni smeri za 100 cm dvigne za 46,6 cm. Za zagotovitev zadostnega mazanja motorja je treba pri uporabi naprave na klancih dodatno upoštevati podatke v priloženih navodilih za uporabo motorja.

NASVET Lepo in gosto travo dobimo s pogostim košenjem in vzdrževanjem kratke trave. V vročem in suhem podnebju odsvetujemo prekratko košenje trave, saj jo bo sicer sonce ožgalo, da bo postala grda! Z ostrim rezilom dosežemo lepši učinek kot pa z otopelim. Rezilo zato redno brusite (specializirane trgovine). Ne kosite mokre trave in ne kosite v dežju! Iz varnostnih razlogov vedno uporabljajte nepoškodovan lovilni koš za travo. OPOZORILO

• Natančno preglejte zemljišče, na katerem boste uporabljali napravo, in odstranite vse kamne, palice, žice, kosti ter druge tujke. I= Vzvod za nastavljanje prednje osi in K= vzvod za nastavljanje zadnje osi najprej pritisnite proti kolesu in ga obrnite na želeni položaj, da se zaskoči. Nastavljena višina košnje je izpisana poleg vzvodov, na ohišju oziroma na lovilnem košu za travo. NASVET Nastavljena višina prednje in zadnje osi morata biti enaki. Zaradi razlike v nastavljenih višinah postane lovljenje trave manj učinkovito.8 0478 111 9912 I - SL B= Pritisnite in držite varnostni lok za ustavitev motorja. C= Zagonsko vrv počasi izvlecite do točke pritiska, nato pa jo močno potegnite z vso dolžino roke. Žico počasi popustite, da jo lahko zaganjalnik pravilno navije. To ponavljajte, dokler motor ne steče. NASVET Motorja ne zaganjajte v visoki travi ali pri najnižji višini košnje, saj s tem otežite zagon. NASVET Motor deluje vedno z optimalnimi vrtljaji, saj je plin fiksno nastavljen. Zagon motorja MB 443, MB 443 T, MB 443 X, MB 448 TX Za zagon hladnega motorja najprej trikrat pritisnite 21= gumb za dovajanje goriva. Pri zaganjanju toplega motorja to navadno ni potrebno. Izjema je delo v hladnem vremenu, ko ga morate ponovno pritisniti trikrat. Trikrat ga pritisnite tudi pri ponovnem zagonu po izpraznitvi posode za gorivo.

• Bencin natočite pred vžigom motorja. Medtem ko motor teče ali če je še vroč, mora biti pokrov posode za gorivo zaprt, prav tako je prepovedano dolivanje goriva.

• Previdno zaganjajte motor. Pazite, da s stopali ne stojite preblizu rezila.

• Nevarnost poškodb! Rok ali nog nikoli ne izpostavljajte vrtečim se delom.

• Medtem ko kosite, imejte obute trdne čevlje in nosite dolge hlače. Nikoli ne kosite bosi niti v lahkih sandalih.

• Nikoli ne kosite, kadar so v bližini druge osebe, še posebno otroci, ali živali. Ustavitev motorja Izklop motorja B= Spustite varnostni okvir za izklop motorja. Motor in rezilo se hitro ustavita.

Vzdrževalni interval: Po vsaki uporabi Po košnji je treba napravo temeljito očistiti. Skrbno ravnanje varuje vašo napravo pred okvarami in podaljšuje njeno življenjsko dobo. Spodnjo stran kosilnice očistite s ščetko in vodo. Oprijete ostanke trave v ohišju in izmetnem jašku prej odstranite z leseno palico. Čiščenje noža za košenje. Nikoli ne usmerjajte curkov vode na dele motorja, tesnila, ležaje in električne dele, kot so stikala. Posledice so lahko draga popravila. Ne uporabljajte agresivnih čistil. Taka čistila lahko poškodujejo umetne snovi in kovine, kar lahko vpliva na varno uporabo vaše naprave VIKING. Če umazanije ne morete odstraniti z vodo, krtačo ali krpo, družba VIKING priporoča uporabo posebnega čistila (npr. posebno čistilo STIHL). Pazite: Pri čistilnih in vzdrževalnih delih dvignite kosilnico na sprednjo stran. Nikoli je ne prevrnite na stran, saj začne takrat iztekati gorivo. Pred dvigom izpraznite posodo za gorivo (motor pustite teči, dokler se ne ugasne), sprostite vrtljive ročice in dvignite izpraznje - valno loputo.

Čiščenje naprave Vzdrževalni interval: Glejte navodila za uporabo motorja Upoštevajte navodila za uporabo in vzdrževanje, ki jih lahko razberete iz priloženih navodil za uporabo motorja. Še posebno pomembne za dolgo življenjsko dobo so vedno zadostne količine olja ter redna menjava oljnega in zračnega filtra. Hladilna rebra morajo biti ves čas čista, da zagotavljajo zadostno hlajenje motorja. Motor z notranjim izgorevanjem Vzdrževanje OPOZORILO Pri vseh vzdrževalnih delih in delih na rezilu izvlecite vtič vžigalne svečke. Nikoli se ne dotikajte rezila, dokler ne miruje. Vzdrževalna in čistilna dela opravljajte le pri ohlajenem motorju. Če nimate potrebnih znanj ali pripomočkov, se vedno obrnite na specializiranega trgovca. Podjetje VIKING priporoča, da vzdrževalna dela in popravila opravi izključno specializirani trgovec VIKING. Podjetje VIKING priporoča, da uporabljate originalne nadomestne dele VIKING. Nevarnost poškodb! Delajte le z rokavicami. Praznjenje lovilnega koša za travo Če se kazalec polnosti zapre (položaj STOP), je lovilni koš za travo poln in ga je treba izprazniti. Lovilni koš za travo odprite z 22= zaponko za odpiranje in dvignite zgornji del. Napolnjen lovilni koš za travo obrnite na zadnjo stran. Vgrajena ročaja na 24= spodnjem in 23= zgornjem delu lovilnega koša za travo omogočata preprosto praznjenje. Po izpraznjenju zaprite gornji del in ga pritisnite, da se spet zaskoči.

Krogličnih ležajev koles ni treba vzdrževati. Menjalnik prav tako ne potrebuje vzdrževanja. Kolesa in kolesni pogon

Vzdrževanje noža za košnjo POZOR Nevarnost poškodb! Obrabljen nož se lahko odlomi in povzroči težke poškodbe, zato obvezno upoštevajte navodila za vzdrževanje noža. Obraba nožev je različna; odvisna je od mesta uporabe in trajanja košnje. Če napravo uporabljate na peščeni podlagi oz. jo pogosto uporabljate v sušnih pogojih, je nož močno obremenjen in se nadpovprečno hitro obrabi. Pri menjavi noža vedno obnovite tudi vijak noža (27), varnostno podložko (29). POZOR Nevarnost poškodb! Če nimate potrebnih znanj ali pripomočkov, se vedno obrnite na specializiranega trgovca (podjetje VIKING priporoča, da se obrnete na specializiranega trgovca VIKING). Podjetje VIKING priporoča uporabo originalnih nadomestnih delov VIKING. Vzdrževalni interval: Pred vsako uporabo kosilnico prevrnite v položaj za čiščenje. 26= Očistite nož in preverite njegove poškodbe (zareze in razpoke) in obrabe ter ga po potrebi zamenjajte. Mejna obraba: Debelina noža mora v vsaki točki noža znašati najmanj 2mm(preverite s pomočjo kljunastega merila). Rezila je med ostrenjem dovoljeno pobrusiti za največ 5 mm. Med preverjanjem položite 33= ravnilo na sprednji rob noža in tako preverite obrabo. POZOR Če na vrtno kosilnico ni montiran priloženi nož, ampak rezilo za mulčenje (kot dodatna oprema), morate upoštevati drugačno mejo obrabe.11 0478 111 9912 I - SL DEENFRNL

Montaža rezila Rezilo namestite z zakrivlje - nimi robovi navzgor. Za montažo uporabite 25= leseno poleno (ca. 60 x 60 mm), ki preprečuje vrtenje 26= rezila. Rezilo nataknite na 28= pušo in pritegnite z 27= vijakom rezila in 29= podložko z navorom 60–65 Nm. OPOZORILO Predpisani navor privijanja vijaka rezila morate vedno upoštevati, saj je od tega odvisna varna pritrditev rezila. Pri vsaki montaži noža zamenjajte varnostno podložko (29). Dodatno zavarujte vijak (27) z Loctite 243. - nož brusite enakomerno, da se izognete vibracijam zaradi neuravnoteženosti; - Rezilo je treba pred uporabo pregledati, da ni poškodovano. Če na nožu opazite zareze ali razpoke, ali če je rezilo noža pobrušeno za več kot 5 mm, ali če je nož v določeni točki tanjši od 2 mm (meje obrabe), ga morate nadomestiti z novim. Vzdrževalni interval: Po potrebi (ko pogona ne morete več vklopiti z vzvodom) Pri novih napravah je žica že pravilno nastavljena. Žico je treba ponovno nastaviti zaradi obrabe sklopke ali spremembe dolžine žice. Nastavitev pogonske žice MB 443 T, MB 448 T, MB 448 TX OPOZORILO Nevarnost poškodb! Če pogonsko pletenico nastavite na napačen način, se lahko kosilnica začne premikati že ob zagonu, kar lahko povzroči telesne poškodbe in materialno škodo. Nastavitev je treba ponoviti (po potrebi obiščite specializiranega trgovca, podjetje VIKING priporoča specializiranega trgovca VIKING).

Varstvo okolja Pokošena trava ne spada v smeti, ampak jo kompostirajte. Embalaža, naprava in oprema so narejeni iz materialov, ki se lahko reciklirajo, in jih je treba temu primerno odstraniti. Ločeno, okolju prijazno odstranjevanje ostankov materiala omogoča ponovno uporabo surovin. Zaradi tega napravo po izteku življenjske dobe dostavite na center za zbiranje surovin.

• Odstranite svečko, skozi odprtino za svečko pa vlijte v motor ca. 3 ml motor - nega olja. Motor nekajkrat zavrtite brez svečke. Opozorilo: Vtič svečke naj bo oddaljen od odprtine svečke, saj lahko povzroči požar. Ponovno privijte svečko.

• Motor dobro pokrijte, kosilnico pa hranite v normalnem položaju na suhem mestu brez prahu. Shranjevanje Prostor za shranjevanje naj bo suh in brez prahu. Poleg tega hranite kosilnico zunaj dosega otrok. Morebitne motnje na napravi je treba odpraviti pred skladiščenjem, da bo naprava vedno brezhibna. Izpraznite posodo za gorivo in uplinjač (npr. tako, da pustite motor teči, dokler ne ugasne). Zimski premor Pri daljši prekinitvi dela s kosilnico upoštevajte naslednja priporočila:

• Skrbno očistite vse zunanje dele motorja in kosilnice, še posebno hladilna rebra.

• Vse premične dele dobro naoljite oz. namastite.

• Izpraznite posodo za gorivo in uplinjač (npr. tako, da pustite motor teči, dokler ne ugasne). Ponovno nastavite napetost pletenice (po potrebi se obrnite na pooblaščen servis). OPOZORILO Nevarnost poškodb! Če pri vzvratnem premikanju kosilnice pogonska kolesa blokirajo tudi, ko pogonska ročica ni vključena, je pletenica napačno nastavljena, pogon kosilnice pa trajno vključen. Zmanjšanje obrabe in preprečevanje poškodb Pomembna navodila za vzdrževanje in negovanje za skupino izdelkov Bencinske kosilnice Prosimo, da vedno upoštevate naslednje pomembne napotke za preprečevanje škode ali čezmerne obrabe vaše naprave VIKING:

1. Deli, ki se obrabijo

Nekateri deli naprav VIKING so tudi pri uporabi, ki je v skladu s predpisi, občutljivi za normalno obrabo, zato jih je treba glede na način in trajanje uporabe pravočasno zamenjati. To so na primer: - rezilo - lovilni koš - klinasti jermen (MB 443 T, MB 448 T, MB 448 TX) NAPOTEK Pritrdilne elemente noža kosilnice (npr. pritrdilni vijak za nož, varovalna podložka) je treba pri zamenjavi oz. vgradnji noža zamenjati. Nadomestne dele dobite pri specializiranem trgovcu VIKING.13 0478 111 9912 I - SL DEENFRNL

2. Upoštevanje določil teh

navodil za uporabo Uporaba, vzdrževanje in shranjevanje naprave VIKING morajo potekati tako skrbno, kot je opisano v teh navodilih za uporabo. Podatke o bencinu in motornem olju najdete v navodilih za uporabo, ki jih je priskrbel proizvajalec motorja. Za vso škodo, ki jo povzroči neupoštevanje varnostnih navodil ter navodil za uporabo in vzdrževanje, je odgovoren uporabnik. To še posebno velja za: - uporabo izdelka v nasprotju z namenom uporabe - spremembe na izdelku, ki jih VIKING ni odobril - uporaba orodja ali opreme, ki ni odobrena ali primerna za uporabo z napravo ali je slabše kakovosti - uporabo izdelka na športnih ali tekmovalnih prireditvah - škodo, nastalo zaradi nadaljnje uporabe izdelka s poškodovanimi deli

Vsa dela, navedena v razdelku "Vzdrževanje", se morajo izvajati redno. Če vzdrževalnih del ne more opraviti uporabnik, naj dela opravijo specializirani trgovci. VIKING priporoča, da vzdrževalna dela in popravila opravlja izključno specializirani trgovec VIKING. Specializiranim trgovcem VIKING se redno ponujajo izobraževanja, poleg tega pa imajo dostop do tehničnih informacij. Če teh del ne opravljamo pravilno, lahko pride do okvar, za katere ni odgovoren nihče drug kot uporabnik sam. Mednje med drugim sodijo: - korozijska in druga škoda, ki je nastala zaradi nepravilnega skladiščenja - škoda na napravi zaradi uporabe nadomestnih delov slabše kakovosti - škoda, ki je nastala zaradi nepravočasnega ali nezadostnega vzdrževanja oziroma zaradi vzdrževalnih del in popravil, ki niso bila opravljena v delavnicah specializiranih trgovcev14 0478 111 9912 I - SL Motnje Možni vzroki Pomoč SlikaStran - Motor ne vžge - Okvir za ustavitev motorja ni pritisnjen - V posodi za gorivo ni goriva; cev za gorivo je zamašena - V posodi za gorivo je slabo, umazano ali staro gorivo - Zračni filter je umazan, - Vtič za svečko je snet s svečke; vžigalni kabel je slabo pritrjen na vtič - Svečka je zamazana ali poškodovana; napačen razmik med elektrodama - Motor je zaradi več poskusov zagona "zalit" - Ohišje kosilnice je zamašeno - Okvir za ustavitev motorja potisnite do ročaja - Dolijte gorivo, očistite dovod goriva - Zmeraj uporabljajte sveže gorivo priznanih blagovnih znamk, normalni neosvinčeni bencin, očistite uplinjač - Očistite zračni filter - Nataknite vtikač na svečko Preverite povezavo med vžigalnim kablom in vtikačem - Očistite ali zamenjajte svečko; nastavite pravilen razmik med elektrodama - Odvijte in osušite vžigalno svečko; pri odstranjeni svečki večkrat potegnite zaganjalno vrv - Očistite ohišje kosilnice (pred čiščenjem odstranite vtič svečke) - Višino in hitrost košnje uskladite z razmerami košnje - Očistite ohišje kosilnice (pred čiščenjem odstranite vtič svečke) - Očistite zračni filter - Očistite vžigalno svečko - Nabrusite ali zamenjajte rezilo - Izpraznite posodo za gorivo, očistite dovod goriva in uplinjač - Košnja previsoke ali preveč mokre trave - Ohišje kosilnice je zamašeno - Zračni filter je umazan - Svečka je zamazana - Rezilo je topo ali obrabljeno - V posodo za gorivo ali uplinjač je vdrla voda; uplinjač je zamašen - Otežen zagon ali popuščanje zmogljivosti motorja Iskanje napak

Glejte navodila za uporabo motorja Po potrebi obiščite specializiranega trgovca, podjetje VIKING priporoča specializiranega trgovca VIKING.15 0478 111 9912 I - SL DEENFRNL

Motnje Možni vzroki Pomoč SlikaStran - Kljub potegu pogonskega ročaja ni pogona - Pogonska žica ni pravilno nastavljena - Nastavite pogonsko žico - Motor se pregreva - Hladilna rebra so umazana - Prenizek nivo olja v motorju - Očistite hladilna rebra - Dolijte motorno olje - Slaba košnja, porumenela trava - Rezilo je topo ali obrabljeno - Premikanje je prehitro za nastavljeno višino košnje - Nabrusite ali zamenjajte rezilo - Zmanjšajte hitrost pomikanja oziroma izberite pravilno višino košnje - Izpraznjevalni kanal je zamašen - Rezilo je izrabljeno - Kosite previsoko ali premokro travo - Zamenjajte rezilo - Višino in hitrost košnje uskladite z razmerami košnje - Močne vibracije med obratovanjem - Vijaki rezila so razrahljani - Pritrditev motorja je razrahljana - Rezilo je zaradi napačnega brušenja ali zloma neuravnoteženo - Privijte vijake rezila (če je treba, se posvetujte s pooblaščeno službo za pomoč uporabnikom) - Privijte vijake za pritrditev motorja - Rezilo nabrusite (uravnotežite) ali zamenjajte

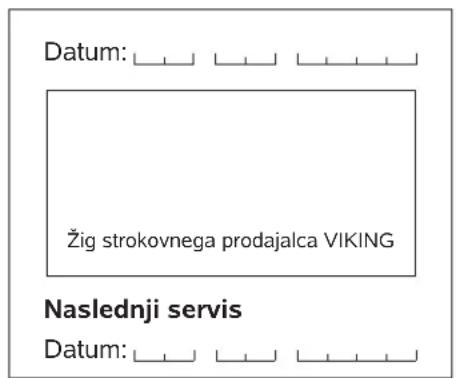

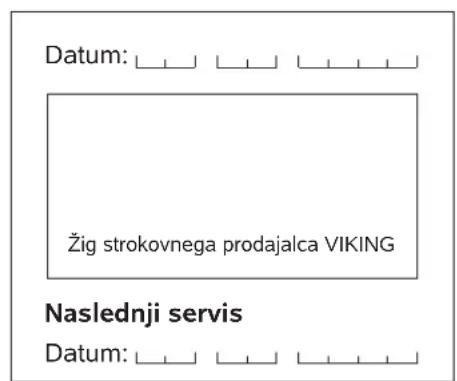

Načrt servisiranja Model: MB Serijska številka: Naslednji servis Datum: Predaja Datum: Žig strokovnega prodajalca VIKING Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Če specializirani trgovec izvaja vzdrževalna dela na vašem proizvodu VIKING, mu izročite ta navodila za uporabo. V poglavju “Načrt servisiranja” vam bo specializirani trgovec VIKING potrdil ustrezno izvedbo predpisanih servisnih del.18 0478 111 9912 I - SL Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum: Datum: Žig strokovnega prodajalca VIKING Naslednji servis Datum:1 0478 111 9912 I - SK DEENFRNL
