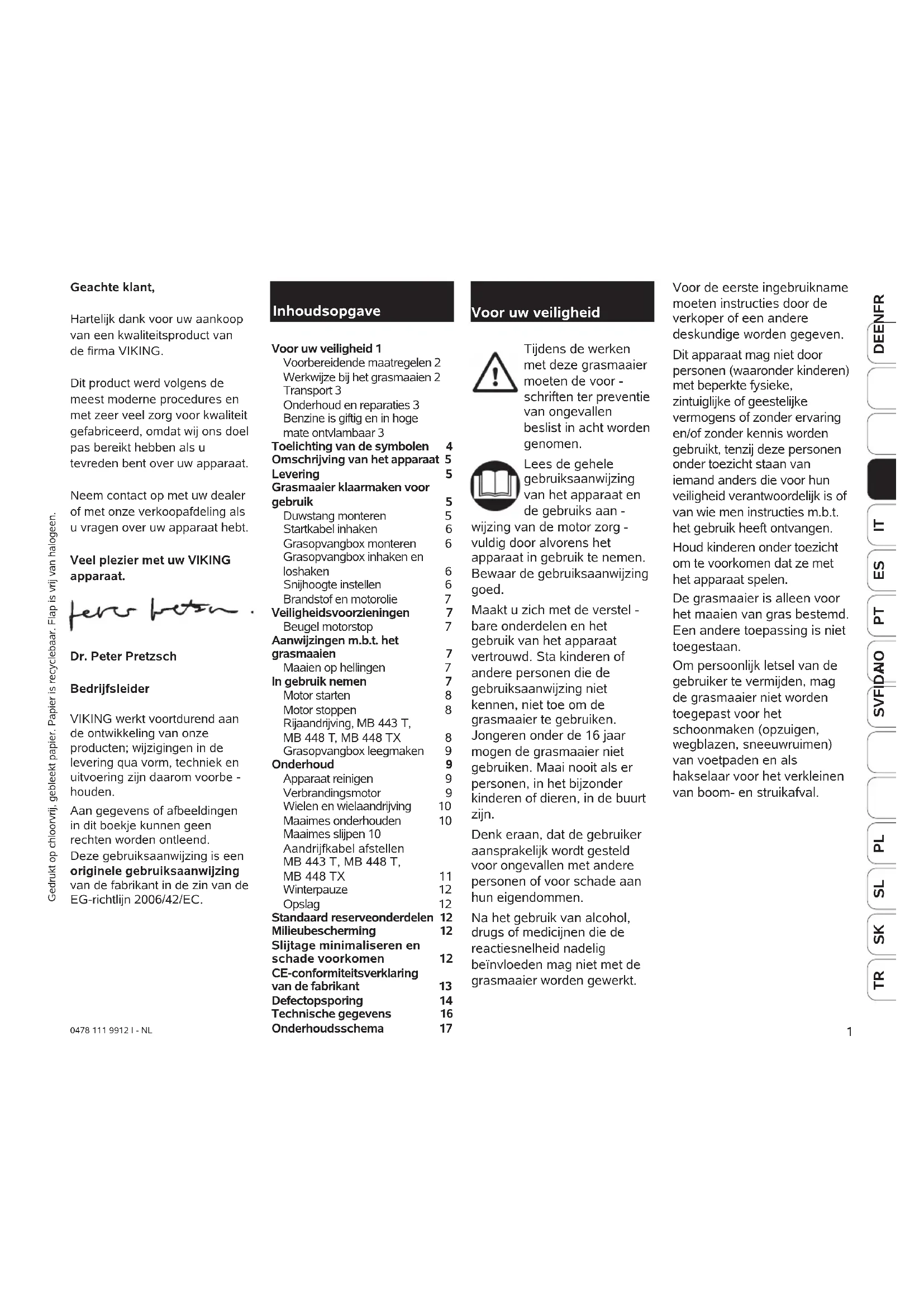

GEBRUIKSAANWIJZING MB 448 TX VIKING

Tijdens de werken met deze grasmaaier moeten de voor - schriften ter preventie van ongevallen beslist in acht worden genomen. Lees de gehele gebruiksaanwijzing van het apparaat en de gebruiks aan - wijzing van de motor zorg - vuldig door alvorens het apparaat in gebruik te nemen. Bewaar de gebruiksaanwijzing goed. Maakt u zich met de verstel - bare onderdelen en het gebruik van het apparaat vertrouwd. Sta kinderen of andere personen die de gebruiksaanwijzing niet kennen, niet toe om de grasmaaier te gebruiken. Jongeren onder de 16 jaar mogen de grasmaaier niet gebruiken. Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn. Denk eraan, dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden mag niet met de grasmaaier worden gewerkt. Geachte klant, Hartelijk dank voor uw aankoop van een kwaliteitsproduct van de firma VIKING. Dit product werd volgens de meest moderne procedures en met zeer veel zorg voor kwaliteit gefabriceerd, omdat wij ons doel pas bereikt hebben als u tevreden bent over uw apparaat. Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat hebt. Veel plezier met uw VIKING apparaat. Dr. Peter Pretzsch Bedrijfsleider VIKING werkt voortdurend aan de ontwikkeling van onze producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbe - houden. Aan gegevens of afbeeldingen in dit boekje kunnen geen rechten worden ontleend. Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC. Inhoudsopgave Voor uw veiligheid 1 Voorbereidende maatregelen 2 Werkwijze bij het grasmaaien 2 Transport 3 Onderhoud en reparaties 3 Benzine is giftig en in hoge mate ontvlambaar 3 Toelichting van de symbolen 4 Omschrijving van het apparaat 5 Levering 5 Grasmaaier klaarmaken voor gebruik 5 Duwstang monteren 5 Startkabel inhaken 6 Grasopvangbox monteren 6 Grasopvangbox inhaken en loshaken 6 Snijhoogte instellen 6 Brandstof en motorolie 7 Veiligheidsvoorzieningen 7 Beugel motorstop 7 Aanwijzingen m.b.t. het grasmaaien 7 Maaien op hellingen 7 In gebruik nemen 7 Motor starten 8 Motor stoppen 8 Rijaandrijving, MB 443 T, MB 448 T, MB 448 TX 8 Grasopvangbox leegmaken 9 Onderhoud 9 Apparaat reinigen 9 Verbrandingsmotor 9 Wielen en wielaandrijving 10 Maaimes onderhouden 10 Maaimes slijpen 10 Aandrijfkabel afstellen MB 443 T, MB 448 T, MB 448 TX 11 Winterpauze 12 Opslag 12 Standaard reserveonderdelen 12 Milieubescherming 12 Slijtage minimaliseren en schade voorkomen 12 CE-conformiteitsverklaring van de fabrikant 13 Defectopsporing 14 Technische gegevens 16 Onderhoudsschema 17 Voor uw veiligheid Voor de eerste ingebruikname moeten instructies door de verkoper of een andere deskundige worden gegeven. Dit apparaat mag niet door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of zonder ervaring en/of zonder kennis worden gebruikt, tenzij deze personen onder toezicht staan van iemand anders die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen. De grasmaaier is alleen voor het maaien van gras bestemd. Een andere toepassing is niet toegestaan. Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier niet worden toegepast voor het schoonmaken (opzuigen, wegblazen, sneeuwruimen) van voetpaden en als hakselaar voor het verkleinen van boom- en struikafval. Gedrukt op chloorvrij, gebleekt papier. Papier is recyclebaar. Flap is vrij van halogeen.2 0478 111 9912 I - NL

• Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn en geef altijd de gebruiksaanwijzing mee. Voorbereidende maatregelen

• Draag tijdens het maaien altijd vaste schoenen met grip en een lange broek. Maai nooit op blote voeten of bijvoorbeeld op sandalen.

• Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen.

• Kijk vóór gebruik altijd of het snijgereedschap, de bevestigingsbout en de complete snijeenheid zich in perfecte staat bevinden.

• Neem de plaatselijk voorgeschreven tijden voor het gebruik van grasmaaiers in acht. Werkwijze bij het grasmaaien

• Vermijd het maaien van nat gras. Door nat gras is er een verhoogde kans op ongevallen (Kans op uitglijden).

• De door de fabrikant op het apparaat geïnstalleerde schakelinrichtingen mogen niet worden verwijderd of overbrugd, zoals bijv. een schakelhefboom aan de duwstang vastbinden.

• Maai alleen bij daglicht of bij goede verlichting.

• Zorg altijd voor een goede stand op hellingen. Maai niet op zeer steile hellingen om te voorkomen dat u de controle over het apparaat verliest.

• Maai altijd stapvoets. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.

• Maai dwars op de helling, nooit naar boven of naar beneden om bij het eventueel verliezen van de controle over het apparaat of het vallen niet nog eens door de draaiende grasmaaier te worden geraakt.

• Wees bijzonder voorzichtig als u op een helling van richting verandert om te voorkomen dat u de controle over het apparaat verliest.

• Wees bijzonder voorzichtig bij het achteruitrijden en bij het trekken van de grasmaaier. Struikelgevaar!

• Wees bijzonder voorzichtig als u de grasmaaier omdraait of naar u toe trekt.

• Zet de motor af of koppel het maaimes los, als de grasmaaier bij het verplaatsen of rijden over andere ondergronden dan gras moet worden opgetild en als u de grasmaaier naar en van het maaivlak verplaatst of rijdt.

• Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen of beschermroosters of zonder aangebouwde veiligheidsvoorzieningen, bijv. zonder uitwerpklep of zonder grasopvanginrichting.

• Start de grasmaaier voorzichtig. Houd uw voeten op voldoende afstand van het snijgereedschap.

• Om te starten het apparaat op een vlakke ondergrond zetten. Bij het starten van de motor mag het apparaat niet worden gekanteld.

• Houd andere personen uit de gevarenzone.

• Zolang de motor loopt, mag de uitwerpklep niet worden geopend en mag de grasopvangbox niet worden leeggemaakt. Het ronddraaiende mes kan letsel veroorzaken.

• Kans op letsel! Houd handen of voeten nooit tegen of onder draaiende onder - delen. Blijf altijd uit de buurt van de uitwerpopening. Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht.

• Een maaier met draaiende motor mag nooit worden opgetild of gedragen.

• Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).

• Schakel de motor uit en trek de bou giestekker eruit: - voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert.3 0478 111 9912 I - NL DEENFRNL

- als het mes een vreemd voorwerp heeft geraakt. Het snijgereedschap moet op eventuele beschadigingen worden gecontroleerd. - voordat u de grasmaaier controleert, reinigt of werkzaamheden aan de maaier uitvoert. - als de grasmaaier ongebruikelijk sterk begint te trillen. De grasmaaier moet onmiddellijk worden gecontroleerd. - als u de grasmaaier achterlaat. - voordat u bijtankt.

• Neem de naloop van het snijgereedschap in acht. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

• De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen.

• Om brandgevaar te voorkomen, moet u de motor en de uitlaat vrij houden van gras, bladeren of uitstromende olie (vet).

• Om veiligheidsredenen mogen de VIKING grasmaaiers met benzinemotor niet op hellingen met een stijging van meer dan 25° (46,6 %) worden gebruikt. Op hellingen mag alleen dwars en nooit omhoog of omlaag worden gemaaid om te voorkomen dat u de controle over de grasmaaier verliest. Kans op letsel!

• Maak het apparaat op het laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, kabels, enz.).

• Houd u bij het transport van het apparaat aan de regionale wettelijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken. Onderhoud en reparaties Voordat u met werkzaamheden aan het apparaat begint, moet u eerst de bougiestekker loskoppelen. Verricht alleen onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreven. Laat alle andere werkzaam heden door een dealer uitvoeren. VIKING raadt aan onder - houds werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren. Gebruik uitsluitend hoogwaardige gereed - schappen, accessoires en vervangingsonderdelen. In andere gevallen is er altijd een kans op persoonlijk letsel of schade aan het apparaat. VIKING raadt aan originele gereedschappen, accessoires en vervangingsonderdelen van VIKING te gebruiken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

• Zorg voor een veilig gebruik van het apparaat doordat alle moeren, bouten en schroeven goed zijn aangehaald.

• Als het snijgereedschap of de grasmaaier op een hindernis of een vreemd voorwerp stuit, moet de maaier worden uitgeschakeld en door een deskundige worden gecontroleerd.

• De grasmaaier mag niet worden gebruikt als de krukas beschadigd of verbogen is. Kans op letsel door defecte onderdelen!

• Controleer regelmatig of de grasopvangbox versleten of beschadigd is of niet meer goed werkt.

• Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen. Waarschuwing - benzine is giftig en in hoge mate ontvlambaar

• Bewaar de brandstof uitsluitend in geschikte reservoirs.

• Houd benzine uit de buurt van open vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Een helling van 25° is gelijk aan een verticale stijging van 46,6 cm op een horizontaal vlak van 100 cm. Voor gegarandeerd voldoende smering van de motor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing in acht worden genomen. Transport Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van de apparatuur te voorkomen.

• Schakel het apparaat vóór het transport uit, trek de bougiestekker los en laat het mes tot stilstand komen.

• Transporteer het apparaat alleen met afgekoelde motor en met een lege brandstoftank.

• Draag het apparaat alleen met zijn tweeën.

• Gebruik voor het laden geschikte hulmiddelen (takel of laadhelling). Hellingshoek 25°4 0478 111 9912 I - NL Trek vóór werkzaam - heden aan het snij ge - reedschap, vóór onder houds- en reini - gingswerkzaamheden en vóór het achter la - ten van de maaier de bougiestekker eruit. Lees vóór inbedrijfstelling de gebruiksaanwijzing. Toelichting van de symbolen Houd andere personen uit de gevaren zone. Snijgereedschap loopt na. MB 443 T, MB 448 TX Motor starten MB 448, MB 448 T Motor starten MB 443 T, MB 448 TX Motor uitschakelen MB 448, MB 448 T Motor uitschakelen MB 443 T, MB 448 TX Rijaandrijving inschakelen MB 448 T Rijaandrijving inschakelen

• Transporteer het apparaat met lege brandstoftank of gesloten brandstofkraan (indien aanwezig).

• Tank alleen in de buitenlucht en rook niet tijdens het bijvullen.

• Vul de brandstoftank niet helemaal, maar slechts tot ca. 4 cm onder de rand van de vulplug, zodat de brandstof ruimte heeft om uit te zetten.

• De benzine moet voor het starten van de motor worden gevuld. Bij een draaiende motor of hete machine mag de tankdop niet worden geopend en mag geen benzine worden bijgevuld.

• Als er benzine is overgelopen mag u de motor pas starten nadat u het met benzine vervuilde oppervlak hebt gereinigd. Start de motor niet voordat de benzinedampen zijn verdampt (droog vegen).

• Om veiligheidsredenen moeten de brandstofleiding, de brandstofkraan, de brandstoftank, de tankdop en de aansluitingen regelmatig op beschadigingen en lekkages worden gecontroleerd en eventueel worden vervangen (neem contact op met een dealer, VIKING raadt de VIKING dealer aan).

• Laat beschadigde geluiddempers en afschermplaten vervangen.

• Sla het apparaat nooit met benzine in de tank binnen in een gebouw op. Ontstane benzinedampen kunnen met open vuur of vonken in aanraking komen en ontbranden.

• Laat de motor afkoelen voordat u het apparaat in gesloten ruimtes plaatst.

• Wijzig de instellingen van de motor niet en jaag deze niet over zijn toeren.

• De motor genereert giftige uitlaatgassen zodra deze is inge - schakeld. Deze gassen kunnen reukloos en onzichtbaar zijn. Werk nooit met de motor in gesloten of slecht geventileerde ruimtes. Levensgevaar door vergiftiging!

• Als de tank moet worden geleegd, moet dit in de buitenlucht worden uitgevoerd (leeg rijden).5 0478 111 9912 I - NL DEENFRNL

Omschrijving van het apparaat Duwstang monteren 2= Plug in beide 13= onderstukken duwstang (rechts en links) drukken. 3= Bout door opening in 4= kabelgeleiding steken en 15= kabel motorstop en 14= kabel aandrijving (alleen bij MB 443 T, MB 448 T, MB 448 TX) in kabelgeleiding vasthaken. A= Bovenstuk op de onderstukken van de duwstang monteren. 3= Bout (met kabelgeleiding) van binnen naar buiten door de boringen steken en met 5= draaiknoppen vastschroeven Grasmaaiers klaar maken voor gebruik

Omschrijving van het apparaat A Bovenstuk duwstang B Beugel motorstop C Startkabel D Bovenste gedeelte opvangbox E Onderste gedeelte opvangbox F Onderstukken duwstang G Wielen H Behuizing I Snijhoogte-afstelling Vooras J Motor K Snijhoogte-afstelling Achteras L Uitwerpklep M Kabelbinder N Draaiknop O Kabelgeleiding P Inhoudsindicatie Q Hendel rij-aandrijving MB 443 T, MB 448 T, MB 448 TX

Kabel via 9= kabelclip (MB 443 X kabelbinder) zoals afgebeeld aan het onderstuk van de duwstang bevestigen. Pos. Beschrijving Aant. 1 Basisapparaat 1 2 Plug 2 3 Bout 2 4 Kabelgeleiding 1 (MB 448 T 2) 5 Draaiknop 2 6 Bovenste gedeelte grasopvangbox 1 7 Onderste gedeelte grasopvangbox 1 8 Borgplaatje 2 9 Kabelclip / Kabelbinder 1 (MB 448 T 2)

• Gebruiksaanwijzing 1

• Gebruiksaanwijzing Motor 1 Levering

AANWIJZING De speciale constructie van de schroefdraden voorkomt dat de draaiknoppen vanzelf helemaal van de bouten kunnen draaien (bescherming tegen verlies). Duwstang omklappen: Klap de duwstang voor het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan om. Kans op letsel! De motor moet vóór het omklappen worden uitgeschakeld en de bougiestekker moet eruit worden getrokken. Het bovenstuk van de duwstang mag niet worden belast (bijvoorbeeld door over de duwstang gehangen werkkleding). Gevaar voor beknellen! Door het losdraaien van de draaiknoppen kan het bovenstuk van de duwstang omklappen. Houd het bovenstuk van de duwstang (A) daarom op het hoogste punt met één hand vast, terwijl u de draaiknop losdraait. ATTENTIE6 0478 111 9912 I - NL Grasopvangbox mon - teren en demonteren L= Trek de uitwerpklep naar boven. Om te monteren: Grasopvangbox met 19= openingen in daarvoor bedoelde 20= haken op het apparaat vasthaken. Uitwerpklep met de hand naar beneden tot aan de grasopvangbox geleiden. Om te demonteren: Haak de grasopvangbox los en verwijder de box. Sluit de uitwerpklep weer met de hand.

7= onderstuk opvangbox op een vlakke ondergrond plaatsen. Bovenstuk opvangbox met 17= beugels op de 18= bevestigingsbouten in het onderstuk opvangbox vasthaken. De beugel naar beneden drukken en 8= borgplaatje in openingen bevestigingsbouten geleiden. Druk het borgplaatje er stevig in.

Herhaal de handelwijze voor de montage van de grasopvangbox aan de tegenoverliggende zijde. Sluit de grasopvangbox en klik het bovenste gedeelte van de grasopvangbox in het onderste gedeelte vast door er licht op te drukken. AANWIJZING Druk het borgplaatje erin, tot het vanzelf in de bevestigingsbout vastklikt. ATTENTIE Kans op letsel! Voor het monteren en demonteren van de gras - opvangbox moet de motor worden uitgeschakeld. Startkabel inhaken B= Druk de motorstop in en houd deze vast om de motorrem los te maken. C= Startkabel langzaam uittrekken en in 16= kabelgeleiding vasthaken.

Snijhoogte instellen Er kunnen 7 verschillende snijhoogtes tussen 25 mm en 70 mm worden afgesteld. Gebruikelijk zijn de snijstanden 2 t/m 6. Stand 1 = laagste snijhoogte Stand 7 = hoogste snijhoogte I= De verstelhendel voor de hoogteverstelling van de vooras bevindt zich bij het linker voorwiel. K= De verstelhendel voor de hoogteverstelling van de achteras bevindt zich bij het linker achterwiel.

ATTENTIE Kans op letsel! Voor het verstellen van de snijhoogte moet de motor worden uitgeschakeld.7 0478 111 9912 I - NL DEENFRNL

Brandstof en motorolie Motorolie: Vul de motor met olie bij voordat u de grasmaaier voor de eerste keer start (oliepeil - staaf)! Gegevens over de te gebruiken motorolie en de hoeveelheid olie vindt u in de gebruiksaanwijzing van de motor. Controle van de motorolie: Controleer regelmatig het oliepeil. De maaier 2 min. in horizontale stand laten staan zodat de olie kan zakken en volledig kan worden ver - zameld. Schroef de peilstaaf er helemaal in om het oliepeil te meten. Het oliepeil moet zich in het gemarkeerde gebied van de peilstaaf bevinden. Brandstof: Advies: verse merkbrand - stoffen, normale benzine loodvrij.

Beugel motorstop De grasmaaiers MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX zijn voorzien van een motorstop. Bij het loslaten van de B= motorstopbeugel slaat de motor onmiddellijk af, het maaimes staat na een korte uitloop stil. Veiligheidsvoorziening

In gebruik nemen Aanwijzingen m.b.t. het grasmaaien Maaien op hellingen Om veiligheidsredenen mogen de VIKING grasmaaiers met benzinemotor niet op hellingen met een stijging van meer dan 25° (46,6 %) worden gebruikt. Op hellingen mag alleen dwars en nooit omhoog of omlaag worden gemaaid om te voorkomen dat u de controle over de grasmaaier verliest. Kans op letsel! Een helling van 25° is gelijk aan een verticale stijging van 46,6 cm op een horizontaal vlak van 100 cm. Voor gegarandeerd voldoende smering van de motor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing in acht worden genomen.

AANWIJZING Door regelmatig te maaien en het gras kort te houden, krijgt u een mooi en dicht gazon. Maai het gras bij warm en droog weer niet te kort, omdat anders het gras door de zon verbrandt en er lelijk uit gaat zien! Met een scherp mes is het maaibeeld mooier dan met een bot mes. Laat het daarom regelmatig slijpen (vakman). Maai niet als het gras nat is en als het regent! Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbox. ATTENTIE

• Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen. I= Verstelhendel vooras en K= verstelhendel achteras eerst in de richting van het wiel drukken en daarna in de gewenste stand (= snij hoogte) laten vastklikken. De aanduidingen van de snijhoogte bevinden zich naast de verstelhendels, op de behuizing resp. op de grasopvangbox. AANWIJZING De afgestelde snijhoogte van de vooras en de ach - ter as moet identiek zijn. Een afwijkende snijhoogte heeft een negatieve invloed op de opvangcapaciteit.8 0478 111 9912 I - NL B= Motorstopbeugel op het bovenstuk van de duwstang indrukken en vasthouden. C= Trek de startkabel langzaam tot het drukpunt uit, trek vervolgens krachtig op armlengte door. Laat de kabel langzaam teruggaan, om ervoor te zorgen dat de kabel correct wordt opgerold. Herhaal dit totdat de motor aanslaat. AANWIJZING Start de motor niet in hoog gras of in de laagste snijhoogte, omdat de motor anders alleen moeilijk kan starten. AANWIJZING De motor werkt door een vaste gasinstelling altijd op een optimaal toerental. Motor starten MB 443, MB 443 T, MB 443 X, MB 448 TX Voor het starten van een koude motor eerst 21= drie maal op primer drukken. Bij het opnieuw starten van een warme motor hoeft de primer doorgaans niet te worden bediend. Bij koud weer kan het echter noodzakelijk zijn, dat de primer voor het opnieuw starten nogmaals (drie keer) moet worden ingedrukt. Ook bij het opnieuw starten na het leegrijden van de tank en het tanken moet de primer drie maal worden ingedrukt.

• De benzine moet voor het starten van de motor worden gevuld. Bij een draaiende motor of een heet apparaat mag de tankdop niet worden geopend en mag geen benzine worden bijgevuld.

• Start de grasmaaier voorzichtig. Houd uw voeten op voldoende afstand van het snijgereedschap.

• Kans op letsel! Houd handen of voeten nooit tegen of onder draaiende onderdelen.

• Draag tijdens het maaien altijd vaste schoenen en een lange broek. Maai nooit op blote voeten of op lichte sandalen.

• Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn. Motor stoppen Om de motor uit te schakelen B= motorstopbeugel loslaten, motor en mes komen na een korte uitlooptijd tot stilstand.

Wielaandrijving MB 443 T, MB 448 T, MB 448 TX Q= Hendel rij-aandrijving aantrekken: aandrijving van de maaier wordt ingeschakeld. Aandrijfsnelheid: 3,5 km/uur Hendel rij-aandrijving loslaten: aandrijving van de maaier wordt uitgeschakeld.

Onderhoudsinterval: Na elk gebruik Maak na het maaien het apparaat grondig schoon. Een zorgvuldige behandeling beschermt uw apparaat tegen beschadigingen en verlengt de levensduur. Reinig de onderkant van de grasmaaier met een borstel en water. Maak eerst de aan - gekoekte grasresten in de behuizing en in het uitwerp - kanaal met een houten staaf los. Reinig het maaimes. Richt waterstralen nooit op motoronderdelen, pakkingen, lagers en elektrische onder - delen zoals schakelaars. Dit kan leiden tot dure reparaties. Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt. Als u vuil niet met water, met een borstel of met een doek kunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (b.v. STIHL speciale reiniger) In acht nemen: klap de maaier bij reinigings- en onderhoudswerkzaam - heden aan de voorkant omhoog. Nooit opzij klappen om te voorkomen dat er benzine uitstroomt. Maak voor het opklappen de brandstoftank leeg (leeg rij - den), draai de draaiknoppen los en til de uitwerpklep op.

Apparaat reinigen Onderhoudsinterval: zie gebruiksaanwijzing motor Neem de gebruiks- en onder - houdsinstructies in de bijge - voegde gebruiks aanwijzing van de motor in acht. Voor een lange gebruiksduur is het van belang de olie op peil te houden, regelmatig de olie te verversen en de luchtfilter te vervangen. De koelvinnen moeten altijd schoon worden gehouden om een goede motorkoeling te garanderen. Verbrandingsmotor Onderhoud ATTENTIE Trek bij alle onder - houdswerkzaamheden en werkzaamheden aan het mes de bougiestekker eruit. Raak het mes nooit aan voordat het stilstaat. Voer onderhouds- en reini - gingswerkzaamheden alleen bij een afgekoelde motor uit. Neem altijd contact op met een dealer als u niet over de vereiste kennis of gereedschappen beschikt. VIKING raadt aan onder - houdswerkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren. VIKING raadt aan originele vervangingsonderdelen van VIKING te gebruiken. Kans op letsel! Werk uitsluitend met handschoenen. Grasopvangbox leegmaken Als de weergave van het vul - peil (stand STOP) is gesloten, dan is de opvangbox vol en moet deze worden leegge - maakt. Grasopvangbox bij 22= sluitbeugel openen en bovenstuk opvangbox naar boven openklappen. Gevulde grasopvangbox naar achteren klappen. Door de 24= geïntegreerde handgreep op het onderstuk van de grasopvangbox en 23= de geïntegreerde hand - greep op het bovenstuk van de grasopvangbox kan de grasopvangbox gemakkelijk worden leeggemaakt. Klap het bovenste gedeelte na het leegmaken dicht en klik het weer vast.

ATTENTIE Kans op letsel! Steeds voor het verwijde ren van de opvangbox de motor stoppen.10 0478 111 9912 I - NL Onderhoudsinterval: om de 25 bedrijfsuren Als het maairesultaat na ver - loop van tijd verslechtert, is het maaimes waarschijnlijk bot geworden. Maaimes demonteren Om te demonteren een 25= houten blok (ca. 60 x 60 mm) gebruiken om het 26= maaimes tegen te houden. 27= Mesbout losdraaien. Maaimes bijslijpen Het maaimes moet met inachtneming van de volgen - de punten worden bijgeslepen: - Maaimes bij het slijpen koelen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden. Maaimes slijpen

De kogellagers van de wielen zijn onderhoudsvrij. De transmissie is onderhoudsvrij. Wielen en wielaandrijving

Maaimes onderhouden ATTENTIE Kans op letsel! Een versleten mes kan afbreken en ernstig letsel veroorzaken. Neem daarom altijd de onderhouds - instructies voor het mes in acht. Afhankelijk van de toepassing en de gebruiksduur zijn de messen in meer of mindere mate aan slijtage onderhevig. Als u het apparaat op een zandige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld. Vervang bij het vervangen van het maaimes ook altijd de mesbout (27), borgring (29). ATTENTIE Kans op letsel! Neem altijd contact op met een dealer als u niet over de vereiste kennis of gereedschappen beschikt (VIKING beveelt u de VIKING dealer aan). VIKING raadt aan originele VIKING reserveonderdelen te gebruiken. Onderhoudsinterval: Voor elk gebruik Klap de grasmaaier omhoog in de reinigingspositie. 26= Reinig de maaimessen en controleer deze op beschadigingen (inkepingen of scheuren) en slijtage. Vervang de maaimessen indien nodig. Slijtagegrenzen: De dikte van het mes moet overal ten minste 2mmzijn. (controle met schuifmaat). Het snijgereedschap mag bij het slijpen maximaal 5mm worden afgeslepen. Leg ter controle een 33= liniaal tegen de voorste mesrand en controleer de slijtage. ATTENTIE Als niet het meegeleverde mes, maar bijv. het als accessoire verkrijgbare mulchmes op de grasmaaier gemonteerd is, gelden er navenant andere slijtagelimieten.11 0478 111 9912 I - NL DEENFRNL

Maaimes monteren Monteer het maaimes met de omhooggebogen randen naar boven. Om te monteren een 25= houten blok (ca. 60 x 60 mm) gebruiken om het 26= maaimes tegen te houden. Maaimes op 28= messenbus plaatsen en met 27= mesbout en 29= borgring met een aan - haalkoppel van

60 - 65 Nm vastdraaien.

ATTENTIE Het voorgeschreven aan - haalkoppel van de mesbout moet precies worden aan - gehouden, omdat een veili - ge bevestiging van het snij - gereedschap daarvan afhankelijk is. Vervang de borgring (29) bij elke montage van de messen. Borg de mesbout (27) extra met Loctite 243. - Slijp het mes gelijkmatig om trillingen door onbalans te voorkomen. - Controleer het mes vóór het inbouwen op bescha - digingen. Het mes moet worden vervangen zodra inkepingen of scheuren te zien zijn, als het snijgereedschap meer dan 5 mm afgesleten is, of als het mes ergens dunner is dan 2 mm (slijtagegrenzen). Onderhoudsinterval: indien nodig (aandrijving wordt niet ingeschakeld bij aangetrokken hendel van de rijaandrijving) Bij nieuwe apparaten is de kabel correct afgesteld. Het kan gebeuren dat de kabel door slijtage van de koppeling of door wijziging van de kabel - lengte moet worden bijgesteld. Aandrijfkabel afstellen MB 443 T, MB 448 T, MB 448 TX ATTENTIE Kans op letsel! Bij een onjuiste afstelling van de aandrijfkabel kan de maaier al bij het starten onbedoeld in beweging komen en als gevolg daarvan persoonlijk letsel of materiële schade veroorzaken. De afstelling moet opnieuw worden uitgevoerd (neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan).

MB 443 T, MB 448 TX 30= Draai de contramoer los. 31= Draai de afstelbout eruit tot de juiste afstelling is bereikt. 31= Afstelbout met 30= contramoer borgen. MB 448 T Het bijstellen gebeurt met een 32= verstelbout op het bovenstuk van de duwstang. Door het draaien van de verstelbout in de richting “+” verhoogt u de spanning van de kabel, door het draaien in de richting “-” brengt u de spanning van de kabel terug. De juiste afstelling: Vanaf ongeveer een derde van de hendelbeweging moeten de aandrijfwielen blokkeren. Druk de aandrijfhendel in en trek gelijktijdig de grasmaaier naar achteren.12 0478 111 9912 I - NL Standaard reserveonderdelen Maaimes MB 443, MB 443 C, MB 443 T, MB 443 X

Milieubescherming Grasresten horen niet in de vuilnisbak, maar moeten wor - den gecomposteerd. De verpakkingen, het appa - raat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten over - eenkomstig worden verwerkt. Door resten materiaal afzon - derlijk en milieubewust te ver - werken, ondersteunt u de recycling van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden afgevoerd.

• Schroef de bougie eruit en vul via de bougieboring ca. 3 ml motorolie in de motor. Laat de motor een paar keer zonder bougie doordraaien. Attentie: houd de bougiestekker vanwege gevaar voor ontsteking uit de buurt van het bougiegat. Schroef de bougie er weer in.

• Dek de motor goed af en berg de grasmaaier in een droge, stofvrije ruimte in de normale positie op. Opslag De bergplaats moet droog en stofvrij zijn. Bovendien moet de maaier buiten handbereik van kinderen worden opgeborgen. Eventuele storingen aan het apparaat moeten in de regel voor het opbergen worden verholpen, zodat het apparaat altijd veilig kan worden gebruikt. Leeg de brandstoftank en de carburateur (bijv. door leeg te rijden). Winterpauze Neem bij een langere stilstand van de maaier de volgende punten in acht:

• Reinig zorgvuldig alle buitendelen van de motor en de maaier, vooral de koelvinnen.

• Smeer alle beweeglijke onderdelen goed met vet in.

• Leeg de brandstoftank en de carburateur (bijv. door leeg te rijden). De kabel moet opnieuw worden afgesteld (evt. contact opnemen met de erkende klantenservice). ATTENTIE Kans op letsel! Als de aandrijfwielen al blokkeren bij het niet indrukken van de aandrijfhendel, is de kabel onjuist afgesteld en is de aandrijving van de maaier voortdurend ingeschakeld. Slijtage minimaliseren en schade voorkomen Belangrijke aanwijzingen voor het onderhoud, voor de productgroep Grasmaaiers met benzinemotor Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING-apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING-apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen. Hiertoe behoren o.a.: - mes - opvangbox - V-riem (bij MB 443 T, MB 448 T, MB 448 TX) TIP De bevestigingselementen van het maaimes (bijv. mesbout, borgring) moeten bij het verwisselen of monteren van het mes worden vervangen. Reserveonderdelen zijn verkrijgbaar bij de VIKING dealer.13 0478 111 9912 I - NL DEENFRNL

CE-conformiteitsver - klaring van de fabrikant Wij, VIKING GmbH Hans-Peter-Stihl-Straße 5 A-6336 Langkampfen/Kufstein verklaren, dat de Grasmaaier, handgeduwd en met verbrandingsmotor fabrieksmerk:VIKING productiekenmerk: 6336 type: MB 443.0 MB 443.0 C MB 443.0 T MB 443.0 X productiekenmerk: 6356 type: MB 448.0 MB 448.0 T MB 448.0 TX overeenstemt met de volgende EG-richtlijnen: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC Het product is in overeenstemming met de volgende normen ontwikkeld en vervaardigd: EN 836 Toegepaste conformiteitsbeoorde - lingsprocedure: Appendix VIII (2000/14/EC) Naam en adres van de bevoegde instantie: TÜV Rheinland Product Safety GmbH Am Grauen Stein D-51105 Köln Samenstelling en klassement van de Technische Documentatie: Johann Weiglhofer VIKING GmbH Gemeten geluidsniveau: 94 dB(A) MB 443.0 MB 443.0 C MB 443.0 T MB 443.0 X 95 dB(A) MB 448.0 MB 448.0 T MB 448.0 TX Gegarandeerd geluidsniveau: 96 dB(A) Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat. Langkampfen, 03.01.2011 VIKING GmbH Weiglhofer Hoofd Onderzoek en Productontwikkeling

2. Inachtneming van de

voorschriften in deze gebruiksaanwijzing Het VIKING-apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor specificaties van benzine en motorolie verwijzen wij u naar de gebruiksaanwijzing van de motorfabrikant. Voor alle beschadigingen die door niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwij zingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk. Dit geldt met name voor: - niet reglementair gebruik van het product - niet door VIKING toegelaten wijzigingen aan het product - het gebruik van gereed - schappen of accessoires die niet voor het apparaat toegestaan, geschikt of kwalitatief minderwaardig zijn. - gebruik van het product bij sport- of wedstrijdevenementen - gevolgschade door een product met defecte onderdelen verder te gebruiken

werkzaamheden Alle in het hoofdstuk ”Onderhoud” vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhouds - werkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een dealer worden overgedragen. VIKING raadt aan onderhouds - werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren. VIKING dealers worden voortdurend bijgeschoold en van de laatste technische informatie voorzien. Worden deze werkzaamheden verzuimd, dan kan schade ontstaan waarvoor de gebruiker verant woordelijk is. Hiertoe behoren onder andere: - corrosie- en andere gevolg - schade door ondeskundige opslag - schade aan het apparaat door het gebruik van kwalitatief minderwaardige vervangingsonderdelen. - schade als gevolg van niet tijdig of ondeskundig uitgevoerd onderhoud of schade door onderhouds- en reparatiewerkzaamheden die niet in werkplaatsen van dealers zijn uitgevoerd.14 0478 111 9912 I - NL Storing Mogelijke oorzaak Oplossing Af - beelding Pagina - De motor slaat niet aan - Motorstopbeugel is niet ingedrukt - Geen benzine in de tank; brandstofleiding verstopt - Slechte, vervuilde of oude brandstof in de tank - Luchtfilter is vuil - Bougiestekker is van bougie afgekoppeld; ontstekingskabel is niet goed op de stekker aangesloten - Bougie vol roet of beschadigd; verkeerde afstand elektroden - Motor is na meermaals opstarten ”verzopen” - Maaierhuis is verstopt - Motorstopbeugel naar duwstang toe duwen - Brandstof bijvullen, brandstof - leiding reinigen - Alleen verse brandstof, normale benzine loodvrij, gebruiken; carburateur reinigen - Luchtfilter reinigen - Bougiestekker aanbrengen; Verbinding tussen bougiekabel en stekker controleren - Bougie reinigen of vervangen; afstand tussen de elektroden afstellen - Bougie eruit draaien en laten drogen, startkabel bij eruit geschroefde bougie meermaals aantrekken - Maaierhuis reinigen (eerst bougiestekker eruit trekken) - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen - Maaierhuis reinigen (eerst bougiestekker eruit trekken) - Luchtfilter reinigen - Bougie reinigen - Maaimes slijpen of vervangen - Brandstoftank leegmaken, brandstofleiding en carburateur reinigen - Maaien van te hoog of te vochtig gras - Maaierhuis is verstopt - Luchtfilter is vuil - Bougie vol roet - Maaimes is bot of versleten - Er is water in de brandstoftank en de carburateur; carburateur is verstopt - Start slecht of het vermogen van de motor wordt minder Defectopsporing

zie gebruiksaanwijzing motor neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan.15 0478 111 9912 I - NL DEENFRNL

Storing Mogelijke oorzaak Oplossing Af - beelding Pagina - Geen aandrijving bij het indrukken van de aandrijfhendel - Aandrijfkabel verkeerd afgesteld - Aandrijfkabel bijstellen - Motor wordt warm - Koelvinnen zijn vuil - Te laag oliepeil in de motor - Koelvinnen reinigen - Motorolie bijvullen - Slecht gemaaid, gras wordt geel - Maaimes is bot of versleten - De snelheid vooruit is in verhouding tot de snijhoogte te hoog - Maaimes slijpen of vervangen - Snelheid vooruit verminderen en/of juiste snijhoogte kiezen - Uitwerpkanaal verstopt - Maaimes is versleten - Maaien van te hoog of te vochtig gras - Maaimes vervangen - De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen (juiste snijhoogte instellen) - Sterke trillingen tijdens gebruik - De mesbouten zijn los - De motorbevestiging is los - Het mes is ongebalanceerd door verkeerd slijpen of breuk - Messenbouten vastdraaien (evt. contact opnemen met erkende klantenservice) - Bouten motorbevestiging aan halen - Mes slijpen (balanceren) of vervangen

zie gebruiksaanwijzing motor neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan.16 0478 111 9912 I - NL fabrieksmerk: VIKING Eenheid MB 443.0 / MB 443.0 T MB 448.0 MB 448.0 T / MB 443.0 C / MB 448.0 TX MB 443.0 X Productiecode 6336 6336 6356 6356 Motor, type Viertaktverbrandingsmotor Motortype B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 / B&S Series 675 / B&S Series 550 B&S Series 450 Nominaal vermogen bij kW-Omw/min 2,1-2900 / 2,1-2900 2,3-2800 2,3-2800 / nominaal toerental 2,3-2800 / 2,0-2800 1,9-2900 Cilinderinhoud ccm 158 / 190 / 148 158 190 190 / 158 Brandstoftank l 0,9 / 1,5 / 0,9 0,9 1,5 1,5 / 0,9 Soort snijvoorziening Mesbalk Mesbalk Mesbalk Mesbalk Snijbreedte cm 41 41 46 46 Toerental snijvoorziening Omw/min 2900 / 2800 / 2900 2900 2800 2800 / 2800 Conform richtlijn 2000/14/EC: Gegarandeerd geluidsniveau L WAd dB(A) 96 96 96 96 / 96 Conform EN 836: Geluidsniveau op de werkplaats L

dB(A) 82,5 82,5 84 84 / 83 Opgegeven trillingskarakteristiek cf. EN 12096: Gemeten waarde a

Overhandig deze gebruiks aan - wijzing aan uw VIKING vakhandelaar wanneer u onderhoudswerkzaam heden aan uw VIKING product laat uitvoeren. Uw VIKING vakhandelaar bevestigt in het hoofdstuk “Onderhouds - schema” dat de voorgeschreven onderhouds werk zaamheden correct zijn uitgevoerd. Onderhoudsschema Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Model: MB Serienummer: Overhandigd op Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum:18 0478 111 9912 I - NL Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: Datum:1 0478 111 9912 I - IT DEENFRNL
