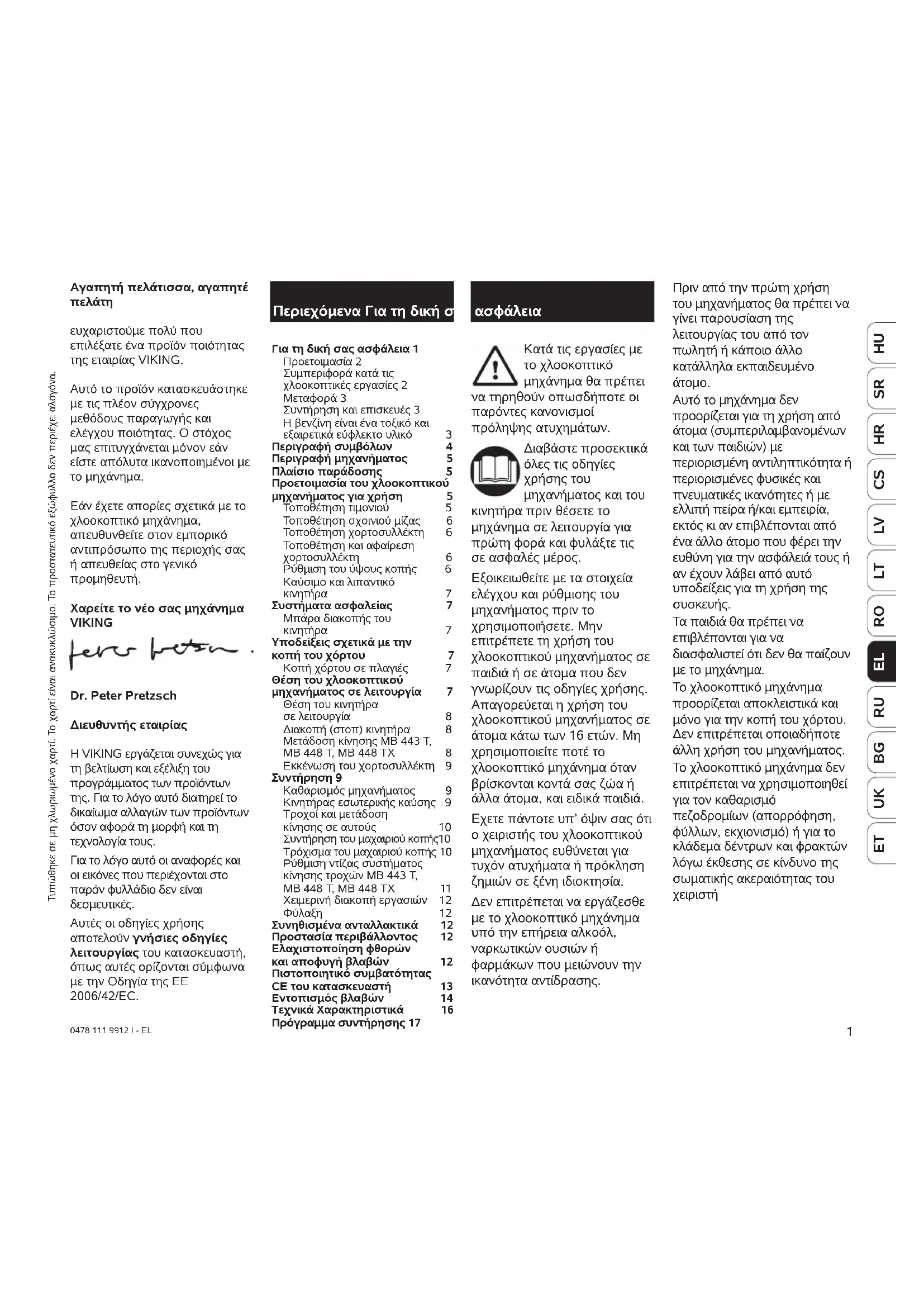

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MB 448 TX VIKING

µηχανήµατος και του κινητήρα πριν θέσετε το µηχάνηµα σε λειτουργία για πρώτη φορά και φυλάξτε τις σε ασφαλές µέρος. Εξοικειωθείτε µε τα στοιχεία ελέγχου και ρύθµισης του µηχανήµατος πριν το χρησιµοποιήσετε. Μην επιτρέπετε τη χρήση του χλοοκοπτικού µηχανήµατος σε παιδιά ή σε άτοµα που δεν γνωρίζουν τις οδηγίες χρήσης. Απαγορεύεται η χρήση του χλοοκοπτικού µηχανήµατος σε άτοµα κάτω των 16 ετών. Μη χρησιµοποιείτε ποτέ το χλοοκοπτικό µηχάνηµα όταν βρίσκονται κοντά σας ζώα ή άλλα άτοµα, και ειδικά παιδιά. Εχετε πάντοτε υπ’ όψιν σας ότι ο χειριστής του χλοοκοπτικού µηχανήµατος ευθύνεται για τυχόν ατυχήµατα ή πρόκληση ζηµιών σε ξένη ιδιοκτησία. ∆εν επιτρέπεται να εργάζεσθε µε το χλοοκοπτικό µηχάνηµα υπό την επήρεια αλκοόλ, ναρκωτικών ουσιών ή φαρµάκων που µειώνουν την ικανότητα αντίδρασης. Αγαπητή πελάτισσα, αγαπητέ

ευχαριστούµε πολύ που επιλέξατε ένα προϊόν ποιότητας της εταιρίας VIKING. Αυτό το προϊόν κατασκευάστηκε µε τις πλέον σύγχρονες µεθόδους παραγωγής και ελέγχου ποιότητας. Ο στόχος µας επιτυγχάνεται µόνον εάν είστε απόλυτα ικανοποιηµένοι µε το µηχάνηµα. Εάν έχετε απορίες σχετικά µε το χλοοκοπτικό µηχάνηµα, απευθυνθείτε στον εµπορικό αντιπρόσωπο της περιοχής σας ή απευθείας στο γενικό προµηθευτή. Χαρείτε το νέο σας µηχάνηµα VIKING Dr. Peter Pretzsch ∆ιευθυντής εταιρίας Η VIKING εργάζεται συνεχώς για τη βελτίωση και εξέλιξη του προγράµµατος των προϊόντων της. Για το λόγο αυτό διατηρεί το δικαίωµα αλλαγών των προϊόντων όσον αφορά τη µορφή και τη τεχνολογία τους. Για το λόγο αυτό οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσµευτικές. Αυτές οι οδηγίες χρήσης αποτελούν γνήσιες οδηγίες λειτουργίας του κατασκευαστή, όπως αυτές ορίζονται σύµφωνα µε την Οδηγία της ΕΕ 2006/42/ΕC. Περιεχόµενα Για τη δική σας ασφάλεια Για τη δική σας ασφάλεια 1 Προετοιµασία 2 Συµπεριφορά κατά τις χλοοκοπτικές εργασίες 2 Μεταφορά 3 Συντήρηση και επισκευές 3 Η βενζίνη είναι ένα τοξικό και εξαιρετικά εύφλεκτο υλικό 3 Περιγραφή συµβόλων 4 Περιγραφή µηχανήµατος 5 Πλαίσιο παράδοσης 5 Προετοιµασία του χλοοκοπτικού µηχανήµατος για χρήση 5 Τοποθέτηση τιµονιού 5 Τοποθέτηση σχοινιού µίζας 6 Τοποθέτηση χορτοσυλλέκτη 6 Τοποθέτηση και αφαίρεση χορτοσυλλέκτη 6 Ρύθµιση του ύψους κοπής 6 Καύσιµο και λιπαντικό κινητήρα 7 Συστήµατα ασφαλείας 7 Μπάρα διακοπής του κινητήρα 7 Υποδείξεις σχετικά µε την κοπή του χόρτου 7 Κοπή χόρτου σε πλαγιές 7 Θέση του χλοοκοπτικού µηχανήµατος σε λειτουργία 7 Θέση του κινητήρα σε λειτουργία 8 ∆ιακοπή (στοπ) κινητήρα 8 Μετάδοση κίνησης MB 443 T, MB 448 T, MB 448 TX 8 Εκκένωση του χορτοσυλλέκτη 9 Συντήρηση 9 Καθαρισµός µηχανήµατος 9 Κινητήρας εσωτερικής καύσης 9 Τροχοί και µετάδοση κίνησης σε αυτούς 10 Συντήρηση του µαχαιριού κοπής10 Τρόχισµα του µαχαιριού κοπής 10 Ρύθµιση ντίζας συστήµατος κίνησης τροχών MB 443 T, MB 448 T, MB 448 TX 11 Χειµερινή διακοπή εργασιών 12 Φύλαξη 12 Συνηθισµένα ανταλλακτικά 12 Προστασία περιβάλλοντος 12 Ελαχιστοποίηση φθορών και αποφυγή βλαβών 12 Πιστοποιητικό συµβατότητας CE του κατασκευαστή 13 Εντοπισµός βλαβών 14 Τεχνικά Χαρακτηριστικά 16 Πρόγραµµα συντήρησης 17 Πριν από την πρώτη χρήση του µηχανήµατος θα πρέπει να γίνει παρουσίαση της λειτουργίας του από τον πωλητή ή κάποιο άλλο κατάλληλα εκπαιδευµένο

Αυτό το µηχάνηµα δεν προορίζεται για τη χρήση από άτοµα (συµπεριλαµβανοµένων και των παιδιών) µε περιορισµένη αντιληπτικότητα ή περιορισµένες φυσικές και πνευµατικές ικανότητες ή µε ελλιπή πείρα ή/και εµπειρία, εκτός κι αν επιβλέπονται από ένα άλλο άτοµο που φέρει την ευθύνη για την ασφάλειά τους ή αν έχουν λάβει από αυτό υποδείξεις για τη χρήση της

Τα παιδιά θα πρέπει να επιβλέπονται για να διασφαλιστεί ότι δεν θα παίζουν µε το µηχάνηµα. Το χλοοκοπτικό µηχάνηµα προορίζεται αποκλειστικά και µόνο για την κοπή του χόρτου. ∆εν επιτρέπεται οποιαδήποτε άλλη χρήση του µηχανήµατος. Το χλοοκοπτικό µηχάνηµα δεν επιτρέπεται να χρησιµοποιηθεί για τον καθαρισµό πεζοδροµίων (απορρόφηση, φύλλων, εκχιονισµό) ή για το κλάδεµα δέντρων και φρακτών λόγω έκθεσης σε κίνδυνο της σωµατικής ακεραιότητας του

Τυπώθηκε σε µη χλωριωµένο χαρτί. Το χαρτί είναι ανακυκλώσιµο. Το προστατευτικό εξώφυλλο δεν περιέχει αλογόνα.2 0478 111 9912 I - EL

• ∆ώστε (δανείστε) το µηχάνηµα µόνο σε άτοµα που γνωρίζουν το συγκεκριµένο µοντέλο και τα οποία έχουν εξοικειωθεί µε τη χρήση του. ∆ίνετε πάντα µαζί µε το µηχάνηµα και τις οδηγίες λειτουργίας. Προετοιµασία

• Κατά την κοπή του χόρτου φοράτε κλειστά υποδήµατα µε αντιολισθητική σόλα και µακριά παντελόνια. Μην κόβετε το χόρτο χωρίς να φοράτε υποδήµατα ή όταν φοράτε πέδιλα.

• Ελέγξτε προσεκτικά την περιοχή όπου θα χρησιµοποιήσετε το µηχάνηµα και αποµακρύνετε τις πέτρες, τα κλαδιά, τα σύρµατα και τα άλλα αντικείµενα που τυχόν βρίσκονται εκεί.

• Πριν τη χρήση του χλοοκοπτικού µηχανήµατος θα πρέπει να κάνετε έναν οπτικό έλεγχο για να βεβαιωθείτε για την άριστη κατάσταση των µαχαιριών, του κοχλία στερέωσης και ολόκληρου του συγκροτήµατος κοπής.

• Παρακαλούµε τηρείτε τους τοπικούς κανονισµούς για τους χρόνους λειτουργίας και χρήσης χλοοκοπτικών µηχανηµάτων. Συµπεριφορά κατά τις χλοοκοπτικές εργασίες

• Αποφύγετε την κοπή υγρού χόρτου. Με το υγρό χόρτο αυξάνεται ο κίνδυνος ατυχήµατος (Κίνδυνος ολίσθησης).

• ∆εν επιτρέπεται η αφαίρεση ή η αποµόνωση των χειριστηρίων του χλοοκοπτικού µηχανήµατος που έχουν τοποθετηθεί από τον κατασκευαστή, π.χ. σύνδεση µοχλού ζεύξης στη µπάρα του τιµονιού.

• Να εργάζεστε πάντοτε σε συνθήκες καλού φωτισµού.

• Φροντίστε ώστε να στέκεστε σταθερά στο έδαφος όταν εργάζεστε σε πλαγιές. Αποφύγετε την κοπή του χόρτου σε απότοµες πλαγιές για να µη χάσετε τον έλεγχο του µηχανήµατος.

• Να οδηγείτε πάντα το µηχάνηµα µε ταχύτητα βάδην. Οδηγώντας γρήγορα το µηχάνηµα αυξάνεται ο κίνδυνος τραυµατισµών π.χ. από γλίστρηµα κλπ.

• Κόβετε το χόρτο µε κάθετη κατεύθυνση προς την πλαγιά, ποτέ κατά µήκος της πλαγιάς, ώστε σε περίπτωση απώλειας του ελέγχου ή πτώσης του µηχανήµατος να µη χτυπηθείτε από αυτό.

• Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε πορεία σε πλαγιές και εδάφη µε κλίση για να µη χάσετε τον έλεγχο του µηχανήµατος.

• ∆ώστε µεγάλη προσοχή όταν κινείστε όπισθεν µε το µηχάνηµα ή όταν το έλκετε. Υπάρχει µεγάλος κίνδυνος να σκοντάψετε!

• Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε ελιγµούς µε το µηχάνηµα ή όταν το τραβάτε προς το

• Θέτετε τον κινητήρα εκτός λειτουργίας ή αποσυµπλέκετε το µαχαίρι κοπής όταν κινείτε ή οδηγείτε το µηχάνηµα επάνω σε επιφάνειες χωρίς χόρτο και όταν µεταφέρετε το µηχάνηµα προς την επιφάνεια χόρτου.

• Μη χρησιµοποιείτε ποτέ το χλοοκοπτικό µηχάνηµα εάν έχουν υποστεί ζηµιά οι προφυλακτήρες, οι σχάρες προστασίας ή οι λοιπές διατάξεις προφύλαξης, π.χ. χωρίς το στόµιο εκτόξευσης χόρτου ή χωρίς το χορτοσυλλέκτη.

• Θέτετε το χλοοκοπτικό µηχάνηµα σε λειτουργία µε µεγάλη προσοχή. Προσέξτε, θα πρέπει τα πόδια σας να απέχουν αρκετά από τα κοπτικά εργαλεία.

• Για να θέσετε σε λειτουργία το µηχάνηµα τοποθετήστε το σε µία επίπεδη επιφάνεια. Κατά την εκκίνηση του κινητήρα δεν επιτρέπεται να ανατραπεί το µηχάνηµα.

• Αποµακρύνετε τα πρόσωπα που παραµένουν στην περιοχή

• Μην ανοίγετε το στόµιο εκτόξευσης χόρτου και µην αδειάζετε το χορτοσυλλέκτη όσο ο κινητήρας βρίσκεται σε λειτουργία. Το περιστρεφόµενο µαχαίρι µπορεί να προκαλέσει τραυµατισµούς.

• Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόµενα µέρη. Κρατάτε πάντοτε απόσταση από το στόµιο εκτόξευσης. Θα πρέπει να διατηρείτε την προβλεπόµενη απόσταση ασφαλείας που ορίζεται από τις µπάρες του τιµονιού.

• Μην ανασηκώνετε και µη µεταφέρετε ποτέ το χλοοκοπτικό µηχάνηµα όσο ο κινητήρας βρίσκεται σε λειτουργία.

• Μη στερεώνετε ποτέ αντικείµενα στο τιµόνι (π.χ. ρουχισµό εργασίας).

• Θέστε τον κινητήρα εκτός λειτουργίας και αφαιρέστε το καλώδιο του µπουζί: - Πριν προβείτε στην αποµάκρυνση αντικειµένων που έχουν φρακάρει στο κανάλι εκτόξευσης.3 0478 111 9912 I - EL HUSRHRCS

RUBGUKET - Όταν το µαχαίρι έρθει σε επαφή µε ένα ξένο σώµα. Το κοπτικό εργαλείο θα πρέπει να ελεγχθεί για τυχόν ζηµιές. - Πριν ελέγξετε, καθαρίσετε ή χρησιµοποιήσετε το χλοοκοπτικό µηχάνηµα - Σε περίπτωση που το χλοοκοπτικό µηχάνηµα αρχίσει να δονείται έντονα. Απαιτείται άµεσος έλεγχος. - Όταν αποµακρύνεστε από το χλοοκοπτικό µηχάνηµα. - Πριν την επαναπλήρωση

• ∆ώστε προσοχή στην περιστροφή του κοπτικού εργαλείου, θα χρειαστούν

δευτερόλεπτα για την πλήρη ακινητοποίησή του.

• Οι τοπικοί κανονισµοί µπορεί να ορίζουν το όριο ηλικίας για τους χειριστές του µηχανήµατος.

• Για να αποφύγετε τον κίνδυνο πυρκαγιάς κρατάτε την εξάτµιση και τον κινητήρα καθαρή από χόρτα, φύλλα δέντρων και λάδια.

• Για λόγους ασφαλείας τα βενζινοκίνητα χλοοκοπτικά µηχανήµατα VIKING δεν επιτρέπεται να χρησιµοποιηθούν σε πλαγιές µε κλίση µεγαλύτερη από 25° (46,6 %). ∆εν επιτρέπεται η κοπή του χόρτου κατά µήκος της πλαγιάς αλλά µόνον κάθετα, για να αποφευχθεί η απώλεια ελέγχου του µηχανήµατος. Κίνδυνος τραυµατισµών!

• Ασφαλίστε το µηχάνηµα επάνω στην επιφάνεια φόρτωσης µε υλικά στερέωσης κατάλληλων διαστάσεων (ιµάντες, σχοινιά

• Τηρείτε τους τοπικούς κανονισµούς που ορίζονται από τη νοµοθεσία για τη µεταφορά του µηχανήµατος και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη µεταφορά αντικειµένων επάνω σε επιφάνειες φόρτωσης. Συντήρηση και επισκευές Πριν από όλες τις εργασίες θα πρέπει να αφαιρέσετε το καλώδιο του µπουζί. Εκτελείτε µόνο τις εργασίες συντήρησης που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Όλες οι υπόλοιπες εργασίες συντήρησης θα πρέπει να πραγµατοποιηθούν από έναν εξειδικευµένο έµπορο. Η VIKING προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο VIKING. Χρησιµοποιήστε µόνο ποιοτικά εργαλεία, ανταλλακτικά και πρόσθετα εξαρτήµατα. ∆ιαφορετικά υπάρχει κίνδυνος να προκληθούν ατυχήµατα µε σωµατικές βλάβες και ζηµιές στο

Η VIKING προτείνει τη χρήση γνήσιων εργαλείων, ανταλλακτικών και εξαρτηµάτων VIKING. Τα χαρακτηριστικά αυτών των υλικών έχουν προσαρµοστεί στο µηχάνηµα και στις απαιτήσεις του χρήστη.

• ∆ιατηρείτε πάντοτε καλά σφιγµένα όλα τα παξιµάδια και τις βίδες. Ετσι θα διατηρείτε πάντα το µηχάνηµά σας σε άριστη κατάσταση.

• Σε περίπτωση που το κοπτικό εργαλείο ή το χλοοκοπτικό µηχάνηµα έρθει σε επαφή µε κάποιο εµπόδιο ή ξένο σώµα, θα πρέπει να θέσετε το µηχάνηµα εκτός λειτουργίας και να πραγµατοποιήσετε έναν εκτεταµένο έλεγχο.

• Το χλοοκοπτικό δεν επιτρέπεται να τεθεί σε λειτουργία εάν ο στροφαλοφόρος άξονας έχει στραβώσει ή έχει υποστεί

Κίνδυνος τραυµατισµού από ελαττωµατικά εξαρτήµατα!

• Ελέγχετε τακτικά το χορτοσυλλέκτη για τυχόν φθορές, βλάβες και για τη λειτουργικότητά του.

• Για λόγους ασφαλείας, όλα τα µέρη που έχουν φθαρεί ή υποστεί ζηµιά πρέπει να αντικαθίστανται αµέσως. Προειδοποίηση - Η βενζίνη είναι ένα τοξικό και εξαιρετικά εύφλεκτο υλικό.

• Φυλάσσετε τη βενζίνη πάντοτε µέσα σε δοχεία που προβλέπονται για το σκοπό

• Κρατήστε τη βενζίνη µακριά από σπινθήρες, ανοικτή φλόγα, πηγές θερµότητας και άλλες πηγές ανάφλεξης. Μία κλίση 25° αντιστοιχεί σε 46,6 cm κάθετη υψοµετρική διαφορά σε οριζόντια επιφάνεια 100 cm. Για να εξασφαλιστεί η επαρκής λίπανση του κινητήρα θα πρέπει κατά τη χρήση του µιχανήµατος σε πλαγιές να τηρηθούν επιπλέον και οι υποδείξεις που αναφέρονται στις συνοδευτικές οδηγίες χρήσης του κινητήρα.

Εργάζεστε µόνο µε γάντια προκειµένου να αποφύγετε τους τραυµατισµούς από τα αιχµηρά ή θερµά µέρη του µηχανήµατος.

αποσυνδέστε το κάλυµµα του µπουζί και περιµένετε να ακινητοποιηθεί το µαχαίρι.

• Μεταφέρετε το µηχάνηµα µόνο εάν έχει κρυώσει ο κινητήρας και µόνο µε άδειο ρεζερβουάρ καυσίµου.

• Μεταφέρετε το µηχάνηµα µε τη βοήθεια δεύτερου ατόµου.

• Χρησιµοποιήστε κατάλληλα βοηθήµατα φόρτωσης (ράµπα φόρτωσης, ανυψωτικά). Γωνία κλίσης 25°4 0478 111 9912 I - EL Τα µαχαίρια συνεχίζουν να περιστρέφονται για λίγο αφού τεθούν εκτός λειτουργίας. Πριν από την εκτέλεση εργασιών στο κοπτικό εργαλείο, την αποµάκρυνση από το µηχάνηµα και την εκτέλεση εργασιών συντήρησης και καθαρισµού. Αφαιρέστε το βύσµα του µπουζί. Πριν από την πρώτη θέση σε λειτουργία διαβάστε προσεκτικά τις οδηγίες χρήσης.

Αποµακρύνετε τα πρόσωπα που παραµένουν στην περιοχή κινδύνου. MB 443 T, MB 448 TX Θέση του κινητήρα σε λειτουργία MB 448, MB 448 T Θέση του κινητήρα σε λειτουργία MB 443 T, MB 448 TX ∆ιακοπή (στοπ)

MB 448, MB 448 T ∆ιακοπή (στοπ)

MB 443 T, MB 448 TX Μετάδοση κίνησης MB 448 T Ενεργοποίηση

• Μεταφέρετε το µηχάνηµα µόνον µε άδειο ρεζερβουάρ καυσίµου ή µε κλειστή βάνα παροχής καυσίµου (εάν υπάρχει).

• Γεµίζετε µε καύσιµα το ρεζερβουάρ µόνο όταν βρίσκεστε σε εξωτερικό χώρο και µην καπνίζετε κατά τη διαδικασία πλήρωσης του

• Μη γεµίζετε τελείως το ρεζερβουάρ καυσίµου, αλλά µόνον µέχρι 4 cm περίπου κάτω από το στόµιο πλήρωσης, προκειµένου να εξασφαλίσετε τον απαιτούµενο χώρο για τη διαστολή του

• Η πλήρωση του καυσίµου θα πρέπει να γίνεται πριν τη θέση του µηχανήµατος σε λειτουργία. Οσο ο κινητήρας βρίσκεται σε λειτουργία ή είναι ακόµη θερµός δεν επιτρέπεται να ανοιχθεί η τάπα του ρεζερβουάρ ή να πληρωθεί αυτό µε βενζίνη.

• Σε περίπτωση που χυθεί βενζίνη, θέστε τον κινητήρα σε λειτουργία, µόνον αφού πρώτα καθαρίσετε καλά όλες τις επιφάνειες που λερώθηκαν από τη βενζίνη. Αποφύγετε κάθε προσπάθεια ανάφλεξης µέχρι να εξατµιστούν οι αναθυµιάσεις του καυσίµου (σκουπίστε το χυµένο καύσιµο).

• Για λόγους ασφαλείας θα πρέπει οι σωληνώσεις καυσίµου, η βάνα καυσίµου, το ρεζερβουάρ, η τάπα και οι συνδέσεις να ελέγχονται τακτικά για τυχόν φθορές ή διαρροές και να αντικαθιστώνται εάν κάτι τέτοιο κρίνεται αναγκαίο (αναζητήστε ένα εξειδικευµένο εµπορικό κατάστηµα, η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING).

• Μεριµνήστε για την αντικατάσταση των σιγαστήρων της εξάτµισης και τον προστατευτικών ποδιών εάν έχουν υποστεί

• Μη φυλάσσετε ποτέ το µηχάνηµα µέσα σε ένα κτίριο εάν το ρεζερβουάρ περιέχει βενζίνη. Οι αναθυµιάσεις της βενζίνης µπορούν να αναφλεχθούν εάν έρθουν σε επαφή µε ανοικτή φλόγα ή

• Αφήστε τον κινητήρα να κρυώσει πριν αποθηκεύσετε το µηχάνηµα σε κάποιον κλειστό χώρο.

• Μην αλλάζετε τις βασικές ρυθµίσεις του κινητήρα και µην τον λειτουργείτε µε υπερβολικές στροφές.

• Το µηχανοκίνητο εργαλείο παράγει επικίνδυνα καυσαέρια όταν ο κινητήρας του τεθεί σε λειτουργία. Τα αέρια αυτά µπορεί να είναι αόρατα και άοσµα. Μην εργάζεστε ποτέ µε το µηχανοκίνητο εργαλείο σε κλειστούς χώρους ή σε χώρους που δεν αερίζονται

Κίνδυνος λόγω δηλητηριάσεων!

• Σε περίπτωση που πρέπει να εκκενωθεί το ρεζερβουάρ καυσίµου τότε αυτό θα πρέπει να γίνει σε έναν εξωτερικό χώρο (λειτουργήστε τον κινητήρα µέχρι να τελειώσουν τα καύσιµα).5 0478 111 9912 I - EL HUSRHRCS

RUBGUKET Περιγραφή µηχανήµατος Τοποθέτηση τιµονιού 2= Πιέστε τις τάπες µέσα στα

13= κάτω τµήµατα του τιµονιού (δεξιά και αριστερά). 3= Περάστε τη βίδα από το άνοιγµα του 4= οδηγού καλωδίου και 15= περάστε το καλώδιο διακοπής του κινητήρα και

14= ντίζα µετάδοσης της κίνησης (µόνον στα MB 443 T, MB 448 T, MB 448 TX) στον οδηγό

A= Τοποθετήστε το επάνω τµήµα του τιµονιού στα δύο κάτω τµήµατα του

3= βίδα (µε τον οδηγό καλωδίου) από µέσα προς τα έξω, από όλες τις οπές και σφίξτε µε 5= τα κοµβία στήριξης Προετοιµασία του χλοοκοπτικού µηχανήµατος για χρήση

µηχανήµατος A Επάνω τµήµα του

B Μπάρα διακοπής του

C Σχοινί µίζας D Επάνω µέρος χορτοσυλλέκτη E Κάτω µέρος χορτοσυλλέκτη F Κάτω τµήµατα τιµονιού G Τροχοί H Πλαίσιο I Ρύθµιση ύψους κοπής Εµπρός άξονας J Κινητήρας K Ρύθµιση ύψους κοπής Πίσω άξονας L Καπάκι εξόδου χόρτων M Κλιπ καλωδίου N Κοµβίο σύσφιξης

O Οδηγός καλωδίου P Ενδειξη στάθµης

χορτοσυλλέκτη Q Μοχλός µετάδοσης

Στερεώστε το καλώδιο µε 9= το κλιπ καλωδίου στο (MB 443 X Σφικτήρας καλωδίου) κάτω τµήµα του τιµονιού, όπως φαίνεται στην εικόνα. Αρ. Περιγραφή Τεµάχια 1 Βασικό εργαλείο 1 2 Τάπες 2 3 Βίδα 2 4 Οδηγός καλωδίου 1 (MB 448 T 2) 5 Κοµβίο στήριξης 2 6 Επάνω µέρος χορτοσυλλέκτη 1 7 Κάτω µέρος χορτοσυλλέκτη 1 8 Ελασµα ασφάλισης 2 9 Κλιπ καλωδίου / Σφικτήρας καλωδίου 1 (MB 448 T 2)

• Οδηγίες χρήσης Κινητήρα 1 Πλαίσιο παράδοσης

Τα ατέρµονα σπειρώµατα εµποδίζουν το ακούσιο

περιστρεφόµενων κοµβίων από τις βίδες (ασφάλεια). ∆ιπλώστε το τιµόνι: ∆ιπλώστε το επάνω τµήµα του τιµονιού για τον καθαρισµό του µηχανήµατος, την εύκολη µεταφορά και φύλαξη. Κίνδυνος τραυµατισµών! Ο κινητήρας πρέπει να τεθεί εκτός λειτουργίας πριν την αναδίπλωση του τιµονιού και να αποσυνδεθεί το καλώδιο του µπουζί. Στο επάνω τµήµα του τιµονιού δεν πρέπει να ασκείται φορτίο (π.χ. κρεµώντας τα ρούχα εργασίας στο τιµόνι). Κίνδυνος σύνθλιψης! ∆ιπλώστε το επάνω τµήµα του τιµονιού λύνοντας τις περιστρεφόµενες λαβές. Κρατήστε το επάνω τµήµα του τιµονιού (A) στο ψηλότερο σηµείο µε το ένα χέρι, ενώ βιδώνετε τις περιστρεφόµενες λαβές. ΠΡΟΣΟΧΗ6 0478 111 9912 I - EL Τοποθέτηση και

χορτοσυλλέκτη L= Τραβήξτε προς τα επάνω το στόµιο εκτόξευσης. Για την τοποθέτηση:

χορτοσυλλέκτη µε 19= τις οπές στους προβλεπόµενους 20= γάντζους του µηχανήµατος. Περάστε στο χορτοσυλλέκτη µε το χέρι το στόµιο εκτόξευσης µέχρι κάτω. Για την αφαίρεση: Ξεκρεµάστε το χορτοσυλλέκτη από τα άγκιστρα και αφαιρέστε

Κλείστε πάλι το στόµιο εκτόξευσης µε το χέρι.

χορτοσυλλέκτη 6= Τοποθετήστε το επάνω

7= κάτω µέρος του χορτοσυλλέκτη σε µία επίπεδη επιφάνεια. Περάστε το επάνω µέρος του χορτοσυλλέκτη µε 17= τις γλώσσες 18= στους κοχλίες στερέωσης του κάτω τµήµατος του χορτοσυλλέκτη. Πατήστε τη γλώσσα προς τα κάτω και 8= περάστε το έλασµα ασφάλισης στις οπές τω κοχλιών στερέωσης. Πατήστε µε δύναµη προς τα µέσα το έλασµα

Για τη συναρµολόγηση του ελάσµατος ασφάλισης και στην απέναντι πλευρά επαναλάβετε την ίδια διαδικασία. Κλείστε το χορτοσυλλέκτη και κουµπώστε το επάνω µέρος πιέζοντάς το ελαφρά προς το κάτω µέρος του δοχείου.

Πατήστε προς τα µέσα το έλασµα ασφάλισης µέχρι να κουµπώσει µέσα στον κοχλία στερέωσης.

Κίνδυνος τραυµατισµών! Για την τοποθέτηση και την αφαίρεση του χορτοσυλλέκτη θα πρέπει να θέσετε εκτός λειτουργίας τον κινητήρα. Τοποθέτηση σχοινιού

B= Πατήστε και κρατήστε σε αυτή τη θέση τη µπάρα διακοπής του κινητήρα για να λύσετε το φρένο του κινητήρα. C= Τραβήξτε αργά το σχοινί της µίζας και 16= περάστε το στον οδηγό του σχοινιού.

Μπορείτε να επιλέξετε µεταξύ 7 διαφορετικών υψών κοπής από 25 έως 70 mm. Τα συνηθέστερα ύψη κοπής είναι από το 2 έως το 6. Σκάλα 1 = χαµηλότερο ύψος

Σκάλα 7 = µεγαλύτερο ύψος

I= Ο µοχλός ρύθµισης του ύψους κοπής για τον εµπρός άξονα βρίσκεται στον αριστερό εµπρός

K= Ο µοχλός ρύθµισης του ύψους κοπής για τον πίσω άξονα βρίσκεται στον αριστερό πίσω

Κίνδυνος τραυµατισµών! Για να ρυθµίσετε το ύψος κοπής θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας.7 0478 111 9912 I - EL HUSRHRCS

RUBGUKET Καύσιµο και λιπαντικό κινητήρα Λιπαντικό κινητήρα: Πλήρωση λιπαντικού κινητήρα πριν από την πρώτη θέση σε λειτουργία (βέργα µέτρησης της στάθµης λαδιού)! Μπορείτε να πληροφορηθείτε τις ποσότητες και τους κατάλληλους τύπους λιπαντικού από τις οδηγίες χρήσης του κινητήρα. Ελεγχος λιπαντικού

Ελέγχετε τακτικά τη στάθµη πλήρωσης του λιπαντικού. Αφήστε το χλοοκοπτικό σε οριζόντια θέση για 2 λεπτά για να µπορέσει να στραγγίσει το λάδι και να συλλεχθεί στο κάρτερ. Για να µετρήσετε τη στάθµη του λιπαντικού θα πρέπει να βιδώσετε τη βέργα µέτρησης µέχρι το τέρµα. Η στάθµη του λιπαντικού θα πρέπει να βρίσκεται εντός του µαρκαρισµένου πεδίου της βέργας µέτρησης.

Προτείνονται: Χρησιµοποιείτε καινούργια, επώνυµα καύσιµα, απλή αµόλυβδη

Τα χλοοκοπτικά µηχανήµατα MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX διαθέτουν ένα σύστηµα άµεσης διακοπής της λειτουργίας του κινητήρα. Απελευθερώνοντας την B= τη µπάρα, διακόπτεται αµέσως η λειτουργία του κινητήρα και το µαχαίρι κοπής ακινητοποιείται µετά από λίγο. Σύστηµα ασφαλείας

Θέση του χλοοκοπτικού µηχανήµατος σε

Υποδείξεις σχετικά µε την κοπή του χόρτου Κοπή χόρτου σε

Για λόγους ασφαλείας τα βενζινοκίνητα χλοοκοπτικά µηχανήµατα VIKING δεν επιτρέπεται να χρησιµοποιηθούν σε πλαγιές µε κλίση µεγαλύτερη από 25° (46,6 %). ∆εν επιτρέπεται η κοπή του χόρτου κατά µήκος της πλαγιάς αλλά µόνον κάθετα, για να αποφευχθεί η απώλεια ελέγχου του µηχανήµατος. Κίνδυνος τραυµατισµών! Μία κλίση 25° αντιστοιχεί σε 46,6 cm κάθετη υψοµετρική διαφορά σε οριζόντια επιφάνεια 100 cm. Για να εξασφαλιστεί η επαρκής λίπανση του κινητήρα θα πρέπει κατά τη χρήση του µιχανήµατος σε πλαγιές να τηρηθούν επιπλέον και οι υποδείξεις που αναφέρονται στις συνοδευτικές οδηγίες χρήσης του κινητήρα.

Ενα όµορφο και πυκνό γκαζόν επιτυγχάνεται µε συχνή κοπή και µε τη διατήρηση του ύψους σε χαµηλό επίπεδο. Μην κόβετε το χόρτο πολύ κοντό όταν το κλίµα είναι ιδιαίτερα ζεστό και ξηρό. Το χόρτο θα καεί από τον ήλιο! Η εικόνα κοπής είναι ιδανική όταν χρησιµοποιείτε ένα κοφτερό µαχαίρι. Τροχίζετε τακτικά το µαχαίρι (καταστήµατα πωλήσεων). Μην κόβετε το χλωρό χορτάρι και µην εκτελείτε χλοοκοπτικές εργασίες όταν βρέχει! Χρησιµοποιείτε πάντοτε για λόγους ασφαλείας έναν χορτοσυλλέκτη που δεν έχει υποστεί φθορές ή ζηµιές.

• Ελέγξτε προσεκτικά την περιοχή όπου θα χρησιµοποιήσετε το µηχάνηµα και αποµακρύνετε τις πέτρες, τα κλαδιά και τα άλλα αντικείµενα που τυχόν βρίσκονται εκεί. I= Πιέστε το µοχλό ρύθµισης του εµπρός

K= το µοχλό ρύθµισης του πίσω άξονα πρώτα προς το µέρος του τροχού και µετά κουµπώστε τον στην επιθυµητή θέση (= ύψος κοπής). Οι ενδείξεις των υψών κοπής βρίσκονται ακριβώς δίπλα στους µοχλούς ρύθµισης, στο περίβληµα του µηχανήµατος ή αντίστοιχα στο χορτοσυλλέκτη.

Το επιλεγµένο ύψος κοπής θα πρέπει να είναι το ίδιο τόσο για τον εµπρός όσο και για τον πίσω άξονα. Μια διαφορά του ύψους κοπής στους δύο άξονες θα έχει ως αποτέλεσµα τη µειωµένη συλλογή του κοµµένου χόρτου.8 0478 111 9912 I - EL B= Πατήστε και κρατήστε πατηµένη τη µπάρα διακοπής του κινητήρα. C= Τραβήξτε αργά το σχοινί της µίζας προς τα έξω µέχρι το σηµείο αντίστασης, µετά τραβήξτε µε δύναµη. Φέρτε το σχοινί της µίζας πάλι στην αρχική θέση, έτσι ώστε να µπορεί να τυλιχθεί σωστά στην

Επανάλαβετε τη διαδικασία µέχρι να τεθεί σε λειτουργία ο

Μη θέτετε τον κινητήρα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο ή όταν έχει επιλεγεί το χαµηλότερο ύψος κοπής, ο κινητήρας παίρνει σε αυτές τις περιπτώσεις πολύ δύσκολα µπροστά.

Ο κινητήρας λειτουργεί µε τις µέγιστες στροφές χάρη σε µία προεπιλεγµένη ρύθµιση του γκαζιού. Θέση του κινητήρα σε

MB 443, MB 443 T, MB 443 X, MB 448 TX Για να θέσετε σε λειτουργία έναν κρύο κινητήρα πιέστε πρώτα 21= το Primer τρεις φορές. Για να θέσετε εκ νέου σε λειτουργία ένα ζεστό κινητήρα δεν χρειάζεται να πατήσετε το Primer. Ενδέχεται όµως, όταν ο καιρός είναι κρύος, να χρειαστεί να πατήσετε εκ νέου το Primer (τρεις φορές). Ακόµη και όταν θέλετε να θέσετε τον κινητήρα εκ νέου σε λειτουργία επειδή άδειασε το ρεζερβουάρ καυσίµου θα πρέπει να πατήσετε το Primer τρεις φορές.

• Η πλήρωση του καυσίµου θα πρέπει να γίνεται πριν τη θέση του µηχανήµατος σε λειτουργία. Οσο ο κινητήρας βρίσκεται σε λειτουργία ή είναι ακόµη θερµός δεν επιτρέπεται να ανοιχθεί η τάπα του ρεζερβουάρ ή να πληρωθεί αυτό µε βενζίνη.

• Θέστε σε λειτουργία το µηχάνηµα µε µεγάλη

Προσέξτε, θα πρέπει τα πόδια σας να απέχουν αρκετά από τα κοπτικά

• Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόµενα µέρη.

• Κατά τις εργασίες µε το χλοοκοπτικό µηχάνηµα φοράτε κλειστά υποδήµατα και µακριά παντελόνια. Μην κόβετε το χόρτο χωρίς να φοράτε υποδήµατα ή όταν φοράτε πέδιλα.

• Μη χρησιµοποιείτε ποτέ το χλοοκοπτικό µηχάνηµα όταν βρίσκονται κοντά σας ζώα ή άλλα άτοµα, και ειδικά παιδιά. ∆ιακοπή (στοπ)

Για να θέσετε εκτός λειτουργίας τον κινητήρα B= Απελευθερώστε τη µπάρα διακοπής του κινητήρα, ο κινητήρας και το µαχαίρι ακινητοποιούνται µετά

Μετάδοση κίνησης MB 443 T, MB 448 T, MB 448 TX Q= Τραβήξτε το µοχλό

Το χλοοκοπτικό µηχάνηµα αρχίζει να

Ταχύτητα κίνησης: 3,5 km/h Αφήστε το µοχλό

Η µετάδοση της κίνησης στο µηχάνηµα διακόπτεται.

RUBGUKET Χρονικό διάστηµα συντήρησης: Μετά από κάθε χρήση Καθαρίζετε σχολαστικά το µηχάνηµα µετά από κάθε εργασία. Μόνο η σωστή φροντίδα θα προστατέψει το µηχάνηµά σας από τις φθορές και θα αυξήσει τη διάρκεια ζωής και χρήσης του. Καθαρίστε το κάτω µέρος του χλοοκοπτικού µηχανήµατος µε βούρτσα και νερό. Αφαιρέστε προηγουµένως τα κατάλοιπα χόρτου που έχουν προσκολληθεί στο άνοιγµα εκτόξευσης µε µία βέργα. Καθαρίστε το µαχαίρι κοπής. Μη ρίχνετε ποτέ νερό στα µηχανικά µέρη, τις µονώσεις, τα σηµεία έδρασης και τα ηλεκτρικά µέρη του µηχανήµατος, όπως είναι οι διακόπτες. Σε διαφορετική περίπτωση το επακόλουθο θα είναι µία ακριβή επισκευή. Μη χρησιµοποιείτε σκληρά καθαριστικά µέσα. Αυτά τα καθαριστικά µπορούν να προκαλέσουν φθορές στα πλαστικά και τα µέταλλα, κάτι που περιορίζει την ασφαλή λειτουργία του εργαλείου VIKING. Εάν οι βρωµιές δεν µπορούν να αφαιρεθούν µε νερό, µε βούρτσα ή µε ένα πανί, η VIKING προτείνει τη χρήση ενός ειδικού καθαριστικού (π.χ. ειδικό καθαριστικό STIHL).

Στις εργασίες καθαρισµού και συντήρησης, το µηχάνηµα επιτρέπεται να ανατρέπεται µόνο προς την πλευρά του τιµονιού. Μην γέρνετε ποτέ το µηχάνηµα προς το πλάι, θα εκρεύσει βενζίνη. Πριν ανασηκώσετε το µηχάνηµα αδειάστε το ρεζερβουάρ καυσίµου (θέστε σε λειτουργία µέχρι να τελειώσει το καύσιµο), λύστε τις βίδες του τιµονιού και ανασηκώστε το καπάκι εξόδου του χόρτου.

µηχανήµατος Χρονικό διάστηµα συντήρησης: Βλέπε Οδηγίες Χρήσης του

∆ώστε προσοχή στις υποδείξεις λειτουργίας και συντήρησης που αναφέρονται στις συνηµµένες οδηγίες χρήσης του κινητήρα. Ιδιαίτερη σηµασία για µία µεγάλη διάρκεια ζωής έχει η σωστή στάθµη λιπαντικού, και η τακτική αντικατάσταση λαδιών και φίλτρου αέρα. Τα πτερύγια ψύξης θα πρέπει να διατηρούνται πάντοτε καθαρά για να εξασφαλίζεται η επαρκής ψύξη του

Κινητήρας εσωτερικής

Πριν από κάθε εργασία συντήρησης και κάθε εργασία στα µαχαίρια θα πρέπει να τραβήξετε το καλώδιο του

Σε καµία περίπτωση µην έρθετε σε επαφή µε το µαχαίρι εάν αυτό δεν έχει ακινητοποιηθεί τελείως. Εκτελέστε τις εργασίες συντήρησης και καθαρισµού µόνο όταν ο κινητήρας είναι

Εάν δεν έχετε τις απαιτούµενες γνώσεις ή χρειάζεστε κάποια βοήθεια, θα πρέπει να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει να αναθέσετε την εκτέλεση των εργασιών συντήρησης και επισκευής στον εµπορικό αντιπρόσωπο VIKING. Η VIKING προτείνει τη χρήση γνήσιων ανταλλακτικών VIKING.

τραυµατισµών! Εργάζεστε πάντοτε φορώντας γάντια. Εκκένωση του χορτοσυλλέκτη Εάν η ένδειξη της στάθµης πλήρωσης (θέση STOP) κλείσει τότε ο χορτοσυλλέκτης έχει γεµίσει και θέλει

χορτοσυλλέκτη 22= από τη γλώσσα ασφάλισης και ανασηκώστε το επάνω µέρος του συλλέκτη προς τα επάνω. Ρίξτε προς τα πίσω το γεµάτο χορτοσυλλέκτη.

24= ενσωµατωµένη χειρολαβή του κάτω τµήµατος του χορτοσυλλέκτη και 23= την ενσωµατωµένη λαβή στο επάνω µέρος του χορτοσυλλέκτη µπορείτε να αδειάσετε εύκολα το

Μετά το άδειασµα κλείστε και ασφαλίστε το επάνω µέρος του χορτοσυλλέκτη.

Κίνδυνος τραυµατισµών! ∆ιακόψτε τη λειτουργία του κινητήρα πάντοτε πριν από την αφαίρεση του χορτοσυλλέκτη.10 0478 111 9912 I - EL Χρονικό διάστηµα συντήρησης: Κάθε 25 ώρες λειτουργίας Εάν το αποτέλεσµα της κοπής χειροτερεύει µε το χρόνο, τότε µάλλον το µαχαίρι θα χρειαστεί τρόχισµα. Αποσυναρµολόγηση κοπτικών εργαλείων

αποσυναρµολόγηση χρησιµοποιήστε 25= έναν ξύλινο τάκο (περ. 60 x 60 mm) για να κρατήσετε κόντρα 26= στο µαχαίρι κοπής. 27= Λύστε τη βίδα του

Τρόχισµα του µαχαιριού

Το µαχαίρι θα πρέπει να τροχιστεί τηρώντας τις παρακάτω προϋποθέσεις: - Ψύχετε το µαχαίρι κατά το τρόχισµα, π.χ. µε νερό. ∆εν πρέπει να εµφανιστεί µια µπλε απόχρωση. Σε αυτή την περίπτωση µειώνεται σηµαντικά η κοπτική ικανότητα του

Τρόχισµα του µαχαιριού κοπής

Τα ρουλεµάν των τροχών δεν χρειάζονται συντήρηση. Το κιβώτιο µετάδοσης δεν απαιτεί συντήρηση. Τροχοί και µετάδοση κίνησης σε αυτούς

Εάν στο χλοοκοπτικό δεν έχει τοποθετηθεί το συνοδευτικό µαχαίρι, αλλά π.χ. το αλεστικό µαχαίρι του προαιρετικού εξοπλισµού, ισχύουν άλλα όρια φθοράς.

Συντήρηση του µαχαιριού κοπής

Κίνδυνος τραυµατισµών! Ένα φθαρµένο µαχαίρι µπορεί να σπάσει και να προκαλέσει σοβαρούς τραυµατισµούς. Για το λόγο αυτό θα πρέπει να τηρούνται οι υποδείξεις για τη συντήρηση του

Τα µαχαίρι φθείρεται µε διαφορετικό τρόπο ανάλογα µε τον τόπο και τον τρόπο χρήσης. Εάν χρησιµοποιείτε το µηχάνηµα σε αµµώδες έδαφος ή συχνά υπό συνθήκες ξηρασίας, το µαχαίρι καταπονείται περισσότερο και φθείρεται γρηγορότερα. Όταν αλλάζετε το µαχαίρι κοπής, θα πρέπει να αλλάζετε πάντοτε τη βίδα του µαχαιριού (27), τη ροδέλα ασφάλισης (29).

Κίνδυνος τραυµατισµών! Εάν δεν έχετε τις απαιτούµενες γνώσεις ή χρειάζεστε κάποια βοήθεια, θα πρέπει να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο (H VIKING προτείνει τον εµπορικό αντιπρόσωπο της VIKING). Η VIKING προτείνει τη χρήση γνήσιων ανταλλακτικών VIKING Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση Γυρίστε το χλοοκοπτικό στη θέση καθαρισµού. 26= Καθαρίστε το µαχαίρι κοπής και ελέγξτε το για ζηµιές (ρωγµές ή αυλακώσεις) και φθορές, εάν χρειαστεί, αντικαταστήστε το. Όρια φθοράς: Το πάχος του µαχαιριού θα πρέπει σε κάθε σηµείο να είναι τουλάχιστον 2mm. (έλεγχος µε παχύµετρο). Οι λάµες επιτρέπεται να τροχιστούν το πολύ µέχρι 5mm. Για τον έλεγχο χρησιµοποιήστε ένα 33= χάρακα στην µπροστινή ακµή του µαχαιριού και ελέγξτε τη φθορά.11 0478 111 9912 I - EL HUSRHRCS

RUBGUKET Τοποθέτηση µαχαιριού Τοποθετήστε το µαχαίρι µε τις κυρτές ακµές προς τα επάνω. Για τη συναρµολόγηση χρησιµοποιήστε 25= έναν ξύλινο τάκο (περ. 60 x 60 mm) για να κρατήσετε κόντρα 26= στο µαχαίρι κοπής. Τοποθετήστε το µαχαίρι 28= στην υποδοχή και 27= σφίξτε το µε τη βίδα του µαχαιριού, µε την 29= ροδέλλα και σφίξτε τη βίδα µε ροπή σύσφιξης

Η προβλεπόµενη ροπή σύσφιξης της βίδας του µαχαιριού θα πρέπει να τηρηθεί µε µεγάλη προσοχή αφού από αυτήν εξαρτάται η ασφαλής στερέωση του κοπτικού εργαλείου. Αντικαθιστάτε τακτικά τη ροδέλα ασφάλισης (29) σε κάθε συναρµολόγηση του

Ασφαλίστε την βίδα του µαχαιριού (27) επιπλέον και µε Loctite 243. - Τροχίστε οµοιόµορφα το µαχαίρι, προκειµένου να αποφύγετε τους κραδασµούς. - Ελέγξτε το µαχαίρι για τυχόν φθορές πριν την επανατοποθέτησή του. Το µαχαίρι πρέπει να αντικατασταθεί εάν φέρει αυλακώσεις και ρωγµές, εάν οι λάµες έχουν τροχιστεί περισσότερο από 5 mm ή εάν το µαχαίρι είναι σε κάποιο σηµείο λεπτότερο από 2 mm (όρια φθοράς). Χρονικό διάστηµα συντήρησης: Κατ’ ανάγκη (το µηχάνηµα δεν κινείται ακόµη και εάν έχει πατηθεί ο µοχλός) Στα νέα χλοοκοπτικά µηχανήµατα η ντίζα έχει ρυθµιστεί στα σωστά όρια. Ενδέχεται, λόγω φθοράς του συµπλέκτη ή της µεταβολής του µήκους της ντίζας, να χρειαστεί επαναρρύθµιση. Ρύθµιση ντίζας συστήµατος κίνησης

Κίνδυνος τραυµατισµών! Εάν η ντίζα µετάδοσης κίνησης ρυθµιστεί λάθος το χλοοκοπτικό µπορεί να τεθεί σε κίνηση κατά τη θέση του κινητήρα σε λειτουργία µε αποτέλεσµα να προκαλέσει τραυµατισµούς ή υλικές ζηµιές. Η ρύθµιση θα πρέπει να επαναληφθεί (αναζητήστε έναν εµπορικό αντιπρόσωπο, η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING).

MB 443 T, MB 448 TX 30= Λύστε το κόντρα

31= Ξεβιδώστε τη βίδα ρύθµισης µέχρι να επιτευχθεί η σωστή

31= Ασφαλίστε τη βίδα ρύθµισης µε 30= το κόντρα παξιµάδι. MB 448 T

πραγµατοποιείται µέσω

32= βίδας ρύθµισης που βρίσκεται στο επάνω τµήµα του τιµονιού. Γυρίζοντας τη βίδα ρύθµισης προς την κατεύθυνση “+” αυξάνετε την τάση της ντίζας, γυρίζοντας προς την κατεύθυνση “-” µειώνετε την τάση. Σωστή ρύθµιση: Οι κινητήριοι τροχοί θα πρέπει να µπλοκάρουν στο ένα τρίτο της διαδροµής του

Πατήστε το µοχλό του γκαζιού και ταυτόχρονα τραβήξτε το χλοοκοπτικό µηχάνηµα προς τα πίσω.12 0478 111 9912 I - EL Συνηθισµένα ανταλλακτικά Μαχαίρι MB 443, MB 443 C, MB 443 T, MB 443 X

περιβάλλοντος Το κοµµένο χόρτο δεν πρέπει να απορρίπτεται αλλά να διατίθεται για

Οι συσκευασίες, το µηχάνηµα και ο πρόσθετος εξοπλισµός έχουν κατασκευαστεί από ανακυκλούµενο υλικό και θα πρέπει να απορρίπτονται µε τον ανάλογο τρόπο. Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισµός των απορριµµάτων βοηθάει στην επαναχρησιµοποίηση πολύτιµων υλικών. Για το λόγο αυτό, µετά την πάροδο της συνηθισµένης διάρκειας χρήσης, το µηχάνηµα θα πρέπει να παραδίδεται σε κάποιο κέντρο συλλογής υλικών.

• Ξεβιδώστε το µπουζί και εισάγετε λιπαντικό περίπου 3 ml από την υποδοχή του µπουζί στον κινητήρα. Περιστρέψτε τον κινητήρα µερικές φορές χωρίς µπουζί.

Κρατήστε το κάλυµµα του µπουζί µακριά από την οπή του µπουζί, για να αποφύγετε τον κίνδυνο

Βιδώστε πάλι το µπουζί.

• Αντικαταστήστε τα λάδια του κινητήρα.

• Καλύψτε καλά τον κινητήρα και αποθηκεύστε το µηχάνηµα σε ένα στεγνό και καθαρό από σκόνες χώρο.

Ο χώρος φύλαξης του µηχανήµατος θα πρέπει να είναι ξηρός και καθαρός από σκόνες. Επιπλέον το χλοοκοπτικό µηχάνηµα θα πρέπει να φυλάσσεται µακριά από παιδιά. Οι ενδεχόµενες βλάβες του µηχανήµατος θα πρέπει να επισκευάζονται πριν την αποθήκευση ή τη φύλαξή του. Ετσι θα διατηρείτε το µηχάνηµα σε καλή κατάσταση και θα εξασφαλίσετε τη σωστή λειτουργία του. Εκκένωση του ρεζερβουάρ καυσίµου και του καρµπυρατέρ (θέστε σε λειτουργία µέχρι να τελειώσει το καύσιµο). Χειµερινή διακοπή

Σε περίπτωση ακινητοποίησης του χλοοκοπτικού µηχανήµατος για µεγαλύτερο χρονικό διάστηµα θα πρέπει να δοθεί σηµασία στα παρακάτω:

• Ολα τα εξωτερικά µέρη του κινητήρα και του χλοοκοπτικού, και ειδικά τα πτερύγια ψύξης, θα πρέπει να καθαριστούν καλά.

• Λίπανση ή γρασάρισµα όλων των κινητών µερών.

• Εκκένωση του ρεζερβουάρ καυσίµου και του καρµπυρατέρ (θέστε σε λειτουργία µέχρι να τελειώσει το καύσιµο). Πρέπει να επαναλάβετε τη διαδικασία ρύθµισης (ενδεχοµένως αποταθείτε σε εξουσιοδοτηµένο αντιπρόσωπο)

Κίνδυνος τραυµατισµών! Εάν οι κινητήριοι τροχοί µπλοκάρουν κατά την έλξη προς τα πίσω ενώ δεν έχετε πατήσει το µοχλό µετάδοσης κίνησης τότε η ντίζα είναι λάθος ρυθµισµένη και η µετάδοση κίνησης στο χλοοκοπτικό είναι µόνιµη. Ελαχιστοποίηση φθορών και αποφυγή βλαβών Σηµαντικές υποδείξεις σχετικά µε τη φροντίδα και τη συντήρηση της οµάδας

βενζινοκίνητα χλοοκοπτικά Παρακαλούµε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειµένου να αποτρέψετε τις βλάβες και την υπερβολική φθορά του µηχανήµατος VIKING:

Ολα τα µέρη και εξαρτήµατα του µηχανήµατος VIKING, ακόµη και µετά από προβλεπόµενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα µε τον τρόπο και τη διάρκεια χρήσης. Εδώ συµπεριλαµβάνονται εκτός των άλλων:

- Χορτοσυλλέκτης - Ιµάντας (στα χλοοκοπτικά MB 443 T, MB 448 T, MB 448 TX)

Τα εξαρτήµατα στερέωσης του µαχαιριού κοπής (π.χ. βίδα µαχαιριού, ροδέλα ασφάλισης) θα πρέπει να αλλαχθούν κατά την αντικατάσταση του µαχαιριού ή τη συναρµολόγηση του µαχαιριού. Τα ανταλλακτικά διατίθενται από τους εµπορικούς αντιπροσώπους της VIKING.13 0478 111 9912 I - EL HUSRHRCS

RUBGUKET Πιστοποιητικό συµβατότητας CE του κατασκευαστή

VIKING GmbH Hans-Peter-Stihl-Strasse 5 A-6336 Langkampfen / Kufstein πιστοποιούµε ότι το µηχάνηµα Χλοοκοπτικό, χειροκίνητο µε κινητήρα εσωτερικής καύσης Εταιρεία κατασκευής: VIKING Κωδικός αριθµός αναγνώρισης σειράς: 6336 Τύπος: MB 443.0 MB 443.0 C MB 443.0 T MB 443.0 X Κωδικός αριθµός αναγνώρισης σειράς: 6356 Τύπος: MB 448.0 MB 448.0 T MB 448.0 TX είναι εναρµονισµένο µε τις παρακάτω Ευρωπαϊκές

97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC Το προϊόν σχεδιάστηκε και κατασκευάστηκε σύµφωνα µε τα παρακάτω πρότυπα: EN 836 Εφαρµοζόµενη διαδικασία αξιολόγησης συµβατότητας: Παράρτηµα VIII (2000/14/EC) Ονοµα και διεύθυνση της προαναφερόµενης αρχής: TÜV Rheinland Product Safety GmbH Am Grauen Stein D-51105 Köln Σύνταξη και φύλαξη των τεχνικών εγγράφων: Johann Weiglhofer VIKING GmbH Μετρηµένη στάθµη ηχητικής

96 dB(A) Το έτος κατασκευής και ο αριθµός σειράς αναγράφονται στην πινακίδα τύπου του µηχανήµατος. Langkampfen, την 03.01.2011 VIKING GmbH Weiglhofer ∆ιευθυντής Έρευνας και Εξέλιξης Προϊόντων

2. Τήρηση των υποδείξεων

των οδηγιών χρήσης Η χρήση, η συντήρηση και η αποθήκευση του µηχανήµατος VIKING θα πρέπει να πραγµατοποιούνται προσεκτικά και µε τον τρόπο που αναφέρεται σε αυτές τις οδηγίες χρήσης. Πληροφορίες για τη βενζίνη και το λιπαντικό του κινητήρα θα βρείτε στις οδηγίες χρήσης του κατασκευαστή του κινητήρα. Ολες οι βλάβες και οι ζηµιές που προκλήθηκαν από τη µη τήρηση των υποδείξεων ασφαλείας, χειρισµού και συντήρησης, βαρύνουν αποκλειστικά και µόνο το

Αυτό ισχύει ειδικά για: - µη προβλεπόµενη χρήση του προϊόντος - µη εγκεκριµένες από τη VIKING µετατροπές του

- Η χρήση εργαλείων ή εξαρτηµάτων που είναι χαµηλής ποιότητας, ακατάλληλα ή µη εγκεκριµένα για το

- Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς - Έµµεσες ζηµιές που προκαλούνται από συνεχιζόµενη χρήση του προϊόντος µε ελαττωµατικά

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο “Συντήρηση” θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήµατα. Σε περίπτωση που αυτές οι εργασίες δεν µπορούν να πραγµατοποιηθούν από το χρήστη, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο VIKING. Οι εµπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Εάν δεν πραγµατοποιηθούν αυτές οι εργασίες, µπορεί να προκληθούν ζηµιές, για τις οποίες ευθύνεται αποκλειστικά και µόνο ο χρήστης. Ειδικά εδώ ανήκουν: - ∆ιαβρώσεις και άλλες επακόλουθες ζηµιές από τη µη προβλεπόµενη σωστή αποθήκευση και φύλαξη - Βλάβες στο µηχάνηµα από τη χρήση ανταλλακτικών χαµηλής ποιότητας. - Ζηµιές λόγω µη έγκαιρης ή ανεπαρκούς συντήρησης ή ζηµιές από εργασίες συντήρησης και επισκευής που δεν πραγµατοποιήθηκαν στα συνεργεία των εµπορικών αντιπροσώπων.14 0478 111 9912 I - EL Βλάβη Πιθανή αιτία Αντιµετώπιση ΕικόναΣελίδα - Ο κινητήρας δεν παίρνει

- ∆εν έχει πατηθεί η µπάρα διακοπής του κινητήρα - ∆εν υπάρχει καύσιµο στο

Το κύκλωµα καυσίµου έχει

- Κακή ποιότητα καυσίµου, λερωµένο ή παλαιό καύσιµο στο

- Λερωµένο φίλτρο αέρα - Εχει αφαιρεθεί το καλώδιο από το µπουζί. Κακή σύνδεση του καλωδίου στο µπουζί - Βλάβη στο µπουζί ή ”λερωµένο”

Λανθασµένο διάκενο ηλεκτροδίου - Ο κινητήρας έχει ”µπουκώσει” µετά από επανειληµµένες προσπάθειες θέσης σε

- Το περίβληµα του συγκροτήµατος κοπής έχει

- Πατήστε τη µπάρα διακοπής του

- Επαναπλήρωση καυσίµου. Καθαρισµός κυκλώµατος

- Χρησιµοποιείτε πάντοτε επώνυµο καύσιµο, απλή αµόλυβδη βενζίνη, καθαρίστε το καρµπυρατέρ - Καθαρίστε το φίλτρο αέρα. - Τοποθετήστε το κάλυµµα του

Ελέγξτε τη σύνδεση του καλωδίου µε το µπουζί - Καθαρίστε ή αντικαταστήστε το µπουζί. Ρυθµίστε το διάκενο του ηλεκτροδίου - Ξεβιδώστε το µπουζί και στεγνώστε το, τραβήξτε µερικές φορές το σχοινί της µίζας αφού έχετε βγάλει το µπουζί - Καθαρίστε το περίβληµα (πριν τον καθαρισµό αποσυνδέστε το καλώδιο του µπουζί) - Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες - Καθαρίστε το περίβληµα (πριν τον καθαρισµό αποσυνδέστε το καλώδιο του µπουζί) - Καθαρίστε το φίλτρο αέρα. - Καθαρίστε το µπουζί - Αντικαταστήστε ή τροχίστε το

- Εκκένωση του ρεζερβουάρ καυσίµου, καθαρισµός του κυκλώµατος καυσίµου και του καρµπυρατέρ - Κοπή ψηλού ή χλωρού χόρτου - Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει - Λερωµένο φίλτρο αέρα - Λερωµένο µπουζί - Φθαρµένο ή στοµωµένο µαχαίρι - Υπαρξη νερού στο ρεζερβουάρ καυσίµου και στο καρµπυρατέρ. Λερωµένο καρµπυρατέρ - ∆υσκολία στη θέση του κινητήρα σε λειτουργία ή µειωµένη απόδοση κινητήρα Εντοπισµός βλαβών

βλέπε Οδηγίες Χρήσης του κινητήρα Αναζητήστε ενδεχοµένως έναν εµπορικό αντιπρόσωπο, η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.15 0478 111 9912 I - EL HUSRHRCS

RUBGUKET Βλάβη Πιθανή αιτία Αντιµετώπιση ΕικόναΣελίδα - ∆εν µεταδίδεται κίνηση µε το πάτηµα του µοχλού του γκαζιού - Λανθασµένη ρύθµιση της ντίζας

- Ρύθµιση της ντίζας γκαζιού - Ο κινητήρας θερµαίνεται

- Λερωµένα πτερύγια ψύξης - Χαµηλή στάθµη λιπαντικού στον

- Καθαρίστε τα πτερύγια ψύξης - Συµπληρώστε τον κινητήρα µε

- Προβληµατική κοπή, το χόρτο

- Φθαρµένο ή στοµωµένο µαχαίρι - Η ταχύτητα προώθησης είναι µεγάλη σε σχέση µε το ύψος

- Αντικαταστήστε ή τροχίστε το

- Μειώστε την ταχύτητα προώθησης και/ή επιλέξτε το σωστό ύψος κοπής - Το κανάλι εκτόξευσης έχει

- Το µαχαίρι έχει φθαρεί - Κοπή ψηλού ή χλωρού χόρτου - Αντικαταστήστε το µαχαίρι - Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (επιλέξτε το σωστό ύψος κοπής) - Εντονοι κραδασµοί κατά τη διάρκεια λειτουργίας - Εχουν χαλαρώσει οι βίδες του

- Εχει χαλαρώσει η έδραση του

- Το µαχαίρι δεν είναι σωστά ζυγισµένο λόγω λανθασµένου τροχίσµατος ή θραύσης - Σφίξτε τις βίδες στερέωσης του µαχαιριού (ενδεχοµένως απευθυνθείτε σε εξουσιοδοτηµένο αντιπρόσωπο) - Σφίξτε καλά όλες τις βίδες - Τροχίστε (ζυγοσταθµίστε) το µαχαίρι ή αντικαταστήστε το

βλέπε Οδηγίες Χρήσης του κινητήρα Αναζητήστε ενδεχοµένως έναν εµπορικό αντιπρόσωπο, η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.16 0478 111 9912 I - EL Εταιρεία κατασκευής: VIKING Μονάδα MB 443.0 / MB 443.0 T MB 448.0 MB 448.0 T / MB 443.0 C / MB 448.0 TX MB 443.0 X Αναγνώριση σειράς 6336 6336 6356 6356 Κινητήρας, τύπος κατασκευής τετράχρονος κινητήρας εσωτερικής καύσης Τύπος κινητήρα B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 / B&S Series 675 / B&S Series 550 B&S Series 450 Ονοµαστική ισχύς στις στροφές kW- 2,1-2900 / 2,1-2900 2,3-2800 2,3-2800 / στροφές/λεπτό 2,3-2800 / 2,0-2800 1,9-2900 Κυβισµός ccm 158 / 190 / 148 158 190 190 / 158 Ρεζερβουάρ καυσίµου λ 0,9 / 1,5 / 0,9 0,9 1,5 1,5 / 0,9 Τύπος διάταξης κοπής Ράβδος Ράβδος Ράβδος Ράβδος µαχαιριών µαχαιριών µαχαιριών µαχαιριών Πλάτος κοπής cm 41 41 46 46 Αριθµός στροφών του συγκροτήµατος

στροφές/λεπτό 2900 / 2800 / 2900 2900 2800 2800 / 2800 Σύµφωνα µε την Οδηγία 2000/14/EC: Εγγυηµένη στάθµη ηχητικής ισχύος L WAd dB(A) 96 96 96 96 / 96 Σύµφωνα µε το πρότυπο EN 836: Στάθµη θορύβου στη θέση εργασίας L

dB(A) 82,5 82,5 84 84 / 83 Αναφερόµενη χαρακτηριστική τιµή ταλαντώσεων κατά EN 12096: Μετρηµένη τιµή a

6,30 / 5,24 / 5,10 6,64 5,00 5,00 / 5,09 Ανασφάλεια K m/sec

2,52 / 2,09 / 2,04 2,66 2,50 2,50 / 2,04 Μέτρηση σύµφωνα µε την Οδηγία EN 20 643 Σύστηµα εκκίνησης Μίζα µε σχοινί Μίζα µε σχοινί Μίζα µε σχοινί Μίζα µε σχοινί Σύστηµα ασφαλείας ∆ιακοπή ∆ιακοπή ∆ιακοπή ∆ιακοπή λειτουργίας λειτουργίας λειτουργίας λειτουργίας του κινητήρα του κινητήρα του κινητήρα του κινητήρα Ροπή σύσφιξης για τη βίδα του µαχαιριού Nm 60 - 65 60 - 65 60 - 65 60 - 65 Τροχοί Ε/Π mm 180/180 180/200 180/200 180/200 Μετάδοση κίνησης στους τροχούς - 1 σχέση εµπρός - 1 σχέση εµπρός Υψος κοπής mm 30-70 30-70 30-70 30-70 Χορτοσυλλέκτης λ 60 60 60 60 Μ/Π/Υ cm 146/46/102 146/48/102 149/50/102 149/50/102 Βάρος kg 23 / 27 / 24 26 27 30 / 26 Τεχνικά Χαρακτηριστικά17 0478 111 9912 I - EL HUSRHRCS

RUBGUKET Παραδώστε αυτές τις οδηγίες χρήσης στον εµπορικό αντιπρόσωπο VIKING εάν αναθέσετε σ’ αυτόν τις εργασίες συντήρησης του προϊόντος VIKING. Ο εµπορικός αντιπρόσωπος VIKING βεβαιώνει στο κεφάλαιο „Πρόγραµµα συντήρησης“ την ορθή εκτέλεση των προβλεπόµενων εργασιών συντήρησης. Πρόγραµµα συντήρησης Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Μοντέλο: MB Αριθµός σειράς:

Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία:18 0478 111 9912 I - EL Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία: Σφραγίδα του εµπορικού αντιπροσώπου VIKING Επόµενη συντήρηση Ηµεροµηνία: Ηµεροµηνία:1 0478 111 9912 I - RU HUSRHRCS
