ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MA 339 VIKING

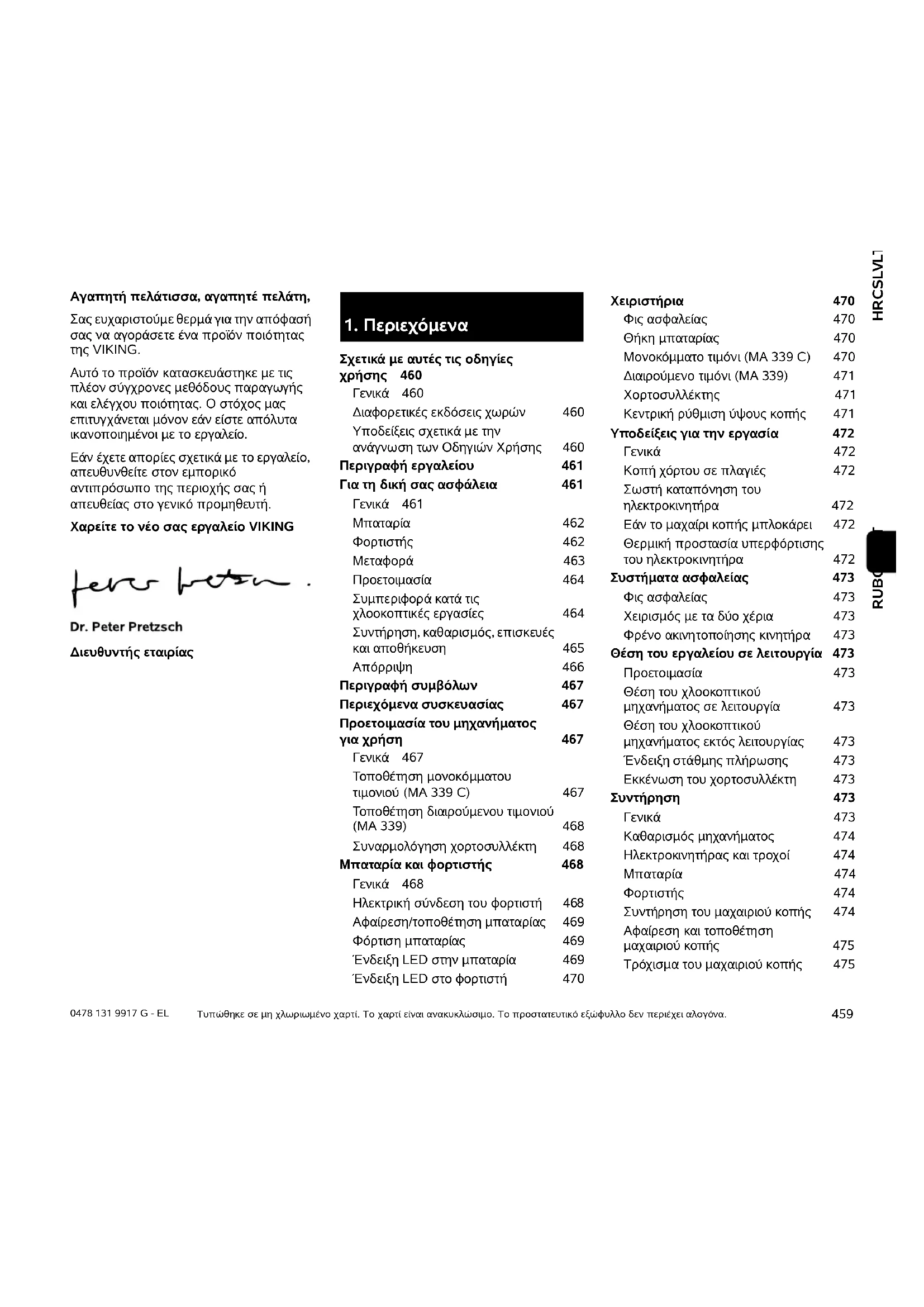

HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET Αγαπητή πελάτισσα, αγαπητέ πελάτη, Σας ευχαριστούµε θερµά για την απόφασή σας να αγοράσετε ένα προϊόν ποιότητας της VIKING. Αυτό το προϊόν κατασκευάστηκε µε τις πλέον σύγχρονες µεθόδους παραγωγής και ελέγχου ποιότητας. Ο στόχος µας επιτυγχάνεται µόνον εάν είστε απόλυτα ικανοποιηµένοι µε το εργαλείο. Εάν έχετε απορίες σχετικά µε το εργαλείο, απευθυνθείτε στον εµπορικό αντιπρόσωπο της περιοχής σας ή απευθείας στο γενικό προµηθευτή. Χαρείτε το νέο σας εργαλείο VIKING ∆ιευθυντής εταιρίας Τυπώθηκε σε µη χλωριωµένο χαρτί. Το χαρτί είναι ανακυκλώσιµο. Το προστατευτικό εξώφυλλο δεν περιέχει αλογόνα.

Σχετικά µε αυτές τις οδηγίες χρήσης 460 Γενικά 460 ∆ιαφορετικές εκδόσεις χωρών 460 Υποδείξεις σχετικά µε την ανάγνωση των Οδηγιών Χρήσης 460 Περιγραφή εργαλείου 461 Για τη δική σας ασφάλεια 461 Γενικά 461 Μπαταρία 462 Φορτιστής 462 Μεταφορά 463 Προετοιµασία 464 Συµπεριφορά κατά τις χλοοκοπτικές εργασίες 464 Συντήρηση, καθαρισµός, επισκευές και αποθήκευση 465 Απόρριψη 466 Περιγραφή συµβόλων 467 Περιεχόµενα συσκευασίας 467 Προετοιµασία του µηχανήµατος για χρήση 467 Γενικά 467 Τοποθέτηση µονοκόµµατου τιµονιού (MA 339 C) 467 Τοποθέτηση διαιρούµενου τιµονιού (MA 339) 468 Συναρµολόγηση χορτοσυλλέκτη 468 Μπαταρία και φορτιστής 468 Γενικά 468 Ηλεκτρική σύνδεση του φορτιστή 468 Αφαίρεση/τοποθέτηση µπαταρίας 469 Φόρτιση µπαταρίας 469 Ένδειξη LED στην µπαταρία 469 Ένδειξη LED στο φορτιστή 470 Χειριστήρια 470 Φις ασφαλείας 470 Θήκη µπαταρίας 470 Μονοκόµµατο τιµόνι (MΑ 339 C) 470 ∆ιαιρούµενο τιµόνι (MA 339) 471 Χορτοσυλλέκτης 471 Κεντρική ρύθµιση ύψους κοπής 471 Υποδείξεις για την εργασία 472 Γενικά 472 Κοπή χόρτου σε πλαγιές 472 Σωστή καταπόνηση του ηλεκτροκινητήρα 472 Εάν το µαχαίρι κοπής µπλοκάρει 472 Θερµική προστασία υπερφόρτισης του ηλεκτροκινητήρα 472 Συστήµατα ασφαλείας 473 Φις ασφαλείας 473 Χειρισµός µε τα δύο χέρια 473 Φρένο ακινητοποίησης κινητήρα 473 Θέση του εργαλείου σε λειτουργία 473 Προετοιµασία 473 Θέση του χλοοκοπτικού µηχανήµατος σε λειτουργία 473 Θέση του χλοοκοπτικού µηχανήµατος εκτός λειτουργίας 473 Ένδειξη στάθµης πλήρωσης 473 Εκκένωση του χορτοσυλλέκτη 473 Συντήρηση 473 Γενικά 473 Καθαρισµός µηχανήµατος 474 Ηλεκτροκινητήρας και τροχοί 474 Μπαταρία 474 Φορτιστής 474 Συντήρηση του µαχαιριού κοπής 474 Αφαίρεση και τοποθέτηση µαχαιριού κοπής 475 Τρόχισµα του µαχαιριού κοπής 4750478 131 9917 G - EL

Αυτές οι οδηγίες χρήσης αποτελούν γνήσιες οδηγίες λειτουργίας του κατασκευαστή, όπως ορίζονται σύµφωνα µε την Οδηγία της ΕΕ 2006/42/ΕC. Η VIKING εργάζεται συνεχώς για τη βελτίωση και εξέλιξη της σειράς των προϊόντων της, συνεπώς διατηρεί το δικαίωµα αλλαγών των προϊόντων όσον αφορά τη µορφή και τη τεχνολογία τους. Για το λόγο αυτό οι αναφορές και οι εικόνες που περιέχονται στο παρόν φυλλάδιο δεν είναι δεσµευτικές.

2.2 ∆ιαφορετικές εκδόσεις χωρών

Η VIKING παραδίδει τους φορτιστές µε διαφορετικά φις και διακόπτες, ανάλογα µε τη χώρα παράδοσης. Στις εικόνες απεικονίζονται φορτιστές µε ευρωπαϊκό φις, η ηλεκτρική σύνδεση των µηχανηµάτων µε φις άλλου τύπου πραγµατοποιείται µε παρόµοιο τρόπο.

2.3 Υποδείξεις σχετικά µε την

ανάγνωση των Οδηγιών Χρήσης Οι εικόνες και τα κείµενα περιγράφουν συγκεκριµένα βήµατα χειρισµού. Όλα τα σύµβολα εικόνων που είναι τοποθετηµένα στο εργαλείο επεξηγούνται στις παρούσες οδηγίες χρήσης. Κατεύθυνση βλέµµατος: Κατεύθυνση βλέµµατος όταν αναφέρεται «δεξιά» και «αριστερά» στις οδηγίες

Ο χρήστης βρίσκεται πίσω από το εργαλείο και κοιτά εµπρός, προς την κατεύθυνση κίνησης. Παραποµπή κεφαλαίων: Η παραποµπή στα αντίστοιχα κεφάλαια και υποκεφάλαια για περαιτέρω επεξηγήσεις γίνεται µε ένα βέλος. Στο παράδειγµα που ακολουθεί παρουσιάζεται µία παραποµπή σε ένα κεφάλαιο: (Ö 2.1) Χαρακτηρισµός των αποσπασµάτων των κειµένων: Οι υποδείξεις που περιγράφονται ενδέχεται να επισηµαίνονται µε τον τρόπο που παρουσιάζεται στα παρακάτω παραδείγµατα. Βήµατα χειρισµού που απαιτούν την επέµβαση του χρήστη: ●Λύστε τη βίδα (1) µε ένα κατσαβίδι, πιέστε το µοχλό (2) ... Γενικές περιγραφές: – Χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς Κείµενο µε πρόσθετη σηµασία: Τα αποσπάσµατα µε πρόσθετη σηµασία επισηµαίνονται µε τα εξής σύµβολα για να τονιστούν ιδιαίτερα σε αυτές τις οδηγίες

Κείµενα σε συσχετισµό µε εικόνα: Όλες τις απεικονίσεις που επεξηγούν τη χρήση του εργαλείου θα τις βρείτε στην αρχή αυτών των οδηγιών χρήσης. Φύλαξη (χειµερινή παύση εργασιών)476 Μεταφορά 476 Μεταφορά και στερέωση χλοοκοπτικού µηχανήµατος 476 Ελαχιστοποίηση φθορών και αποφυγή βλαβών 477 Προστασία περιβάλλοντος 477 Υποχρέωση παραλαβής 478 Συνηθισµένα ανταλλακτικά 478 Πιστοποιητικό συµβατότητας CE του κατασκευαστή 478 Τεχνικά στοιχεία 478 Εντοπισµός βλαβών 480 Πρόγραµµα συντήρησης 482 Βεβαίωση παράδοσης 482 Βεβαίωση συντήρησης 482

2. Σχετικά µε αυτές τις

Κίνδυνος ατυχήµατος και σοβαρών τραυµατισµών ατόµων. Απαιτείται ή πρέπει να αποφευχθεί µία συγκεκριµένη συµπεριφορά. Προειδοποίηση! Κίνδυνος τραυµατισµών ατόµων. Μία συγκεκριµένη συµπεριφορά αποτρέπει πιθανούς ή ενδεχόµενους τραυµατισµούς.

Οι ελαφριοί τραυµατισµοί ή αντίστοιχα οι υλικές ζηµιές µπορούν να αποτραπούν µε µία συγκεκριµένη συµπεριφορά.

Πληροφορίες για την καλύτερη χρήση του εργαλείου και για την αποφυγή πιθανών λανθασµένων χειρισµών.461 HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET Το σύµβολο κάµερας χρησιµεύει στο συσχετισµό των εικόνων στις σελίδες εικόνων µε το αντίστοιχο τµήµα κειµένου των οδηγιών

Κατά τις εργασίες µε το χλοοκοπτικό µηχάνηµα θα πρέπει να τηρηθούν οπωσδήποτε οι παρόντες κανονισµοί πρόληψης ατυχηµάτων. ∆ιαβάστε προσεκτικά όλες τις οδηγίες χρήσης πριν θέσετε το µηχάνηµα σε λειτουργία για πρώτη φορά και φυλάξτε τις σε ασφαλές µέρος για µελλοντική χρήση. Εξοικειωθείτε µε τα στοιχεία ελέγχου και ρύθµισης του µηχανήµατος πριν το χρησιµοποιήσετε. Πριν από την πρώτη χρήση του µηχανήµατος θα πρέπει να γίνει παρουσίαση της λειτουργίας του από τον πωλητή ή κάποιο άλλο κατάλληλα εκπαιδευµένο άτοµο. ∆εν επιτρέπεται να εργάζεστε µε το χλοοκοπτικό µηχάνηµα υπό την επήρεια αλκοόλ, ναρκωτικών ουσιών ή φαρµάκων που µειώνουν την ικανότητα αντίδρασης. Μη χρησιµοποιείτε ποτέ το χλοοκοπτικό µηχάνηµα όταν βρίσκονται κοντά σας ζώα ή άλλα άτοµα, και ειδικά παιδιά. Έχετε πάντοτε υπ' όψιν σας ότι ο χειριστής του χλοοκοπτικού µηχανήµατος ευθύνεται για τυχόν ατυχήµατα ή πρόκληση ζηµιών σε ξένη ιδιοκτησία. Παραχωρήστε (δανείστε) το µηχάνηµα µόνο σε άτοµα που γνωρίζουν το συγκεκριµένο µοντέλο και τα οποία έχουν εξοικειωθεί µε τη χρήση του. ∆ίνετε πάντα µαζί µε το µηχάνηµα και τις οδηγίες λειτουργίας. Προσοχή - Κίνδυνος ατυχήµατος! Το χλοοκοπτικό µηχάνηµα προορίζεται για ιδιωτική χρήση, αποκλειστικά και µόνο για την κοπή του χόρτου. ∆εν επιτρέπεται οποιαδήποτε άλλη χρήση του µηχανήµατος, η οποία µπορεί να αποβεί επικίνδυνη ή να οδηγήσει σε φθορές του µηχανήµατος. Λόγω του αυξηµένου κινδύνου πρόκλησης σωµατικών βλαβών στο χειριστή, το χλοοκοπτικό µηχάνηµα δεν επιτρέπεται να χρησιµοποιηθεί για παράδειγµα στις εξής περιπτώσεις (αποσπασµατική αναφορά): – για την κοπή θάµνων και θαµνοφρακτών, – για την κοπή χόρτου κοντά σε

– για τη φροντίδα του χλοοτάπητα επάνω σε στέγες και σε ζαρντινιέρες, – για τον καθαρισµό πεζοδροµίων (αναρρόφηση, λειτουργία φυσητήρα, εκχιονισµός), – για τον τεµαχισµό κλαδιών δέντρων και θαµνοφρακτών. – για το στρώσιµο των ανωµαλιών του εδάφους, π. χ. σε φωλιές τυφλοπόντικα, – για τη µεταφορά του κοµµένου χόρτου, εκτός φυσικά από τον προβλεπόµενο για αυτή τη χρήση χορτοσυλλέκτη. Προσοχή - Κίνδυνος ατυχήµατος! Χρησιµοποιείτε µόνο τον πρόσθετο εξοπλισµό που έχει ρητά εγκριθεί από την VIKING για προσαρµογή σ’ αυτό το µηχάνηµα. Επίσης, δεν επιτρέπεται να γίνουν αλλαγές στο µηχάνηµα. Στη χρήση σε δηµόσιους χώρους, σε πάρκα, σε χώρους άθλησης, σε δρόµους, σε αγροτικές και γεωργικές επιχειρήσεις απαιτείται ιδιαίτερη προσοχή.

3. Περιγραφή εργαλείου

1 Επάνω τµήµα του τιµονιού 2 Κάτω τµήµα τιµονιού 3 Περίβληµα 4 Κάλυµµα κινητήρα 5 Πίσω τροχός 6 Εµπρός τροχός 7 Χορτοσυλλέκτης 8 Επάνω λαβή µεταφοράς 9 Κάτω λαβή µεταφοράς 10 Στόµιο εξαγωγής 11 Περιστρεφόµενη χειρολαβή 12 Ταχυτανυστήρας 13 Ταχυτανυστήρας 14 Μπάρα διακοπής του κινητήρα 15 Μοχλός ρύθµισης ύψους 16 Κουµπί εκκίνησης 17 Πινακίδα τύπου 18 Καπάκι 19 Φις ασφαλείας 20 Μπαταρία 21 Φορτιστής

4. Για τη δική σας ασφάλεια0478 131 9917 G - EL

Προσοχή! Κίνδυνος υγείας λόγω των κραδασµών! Η υπερβολική καταπόνηση από κραδασµούς µπορεί να οδηγήσει σε καρδιακά και νευρολογικά προβλήµατα, ειδικά στα άτοµα µε προβλήµατα στο κυκλοφορικό σύστηµα. Απευθυνθείτε σε έναν γιατρό, εάν παρουσιαστούν ορισµένα συµπτώµατα από τους κραδασµούς. Τέτοια συµπτώµατα, που εµφανίζονται κυρίως στα δάκτυλα, τα χέρια και τους καρπούς των χεριών, είναι για παράδειγµα (αποσπασµατική αναφορά): – αναισθησία,

–µυϊκή ατονία, – αποχρώσεις στην επιδερµίδα, –µούδιασµα. Η χρήση του εργαλείου πρέπει πάντα να απαγορεύεται σε παιδιά, άτοµα µε περιορισµένες σωµατικές, φυσικές και πνευµατικές ικανότητες, σε άπειρα άτοµα και άτοµα µε ανεπαρκείς γνώσεις, καθώς και σε άτοµα που δεν γνωρίζουν τις

Μην επιτρέπετε ποτέ σε παιδιά ή έφηβους κάτω από 16 ετών να χρησιµοποιούν το εργαλείο.Ενδέχεται οι τοπικοί κανονισµοί να ορίζουν το ελάχιστο όριο ηλικίας για τους χειριστές του µηχανήµατος. ∆εν επιτρέπεται να γίνουν αλλαγές στο µηχάνηµα, οι οποίες µπορεί να οδηγήσουν σε αύξηση της εκποµπής θορύβου.

Χρησιµοποιείτε µόνο γνήσιες µπαταρίες STIHL. Η µπαταρία STIHL θα πρέπει να χρησιµοποιείται µόνο µε µηχανήµατα STIHL ή VIKING ενώ η φόρτισή της πρέπει να γίνεται µε φορτιστές STIHL. Μην ανοίγετε ποτέ την µπαταρία. Μην αφήνετε την µπαταρία να πέσει κάτω. Μη χρησιµοποιείτε ελαττωµατικές ή αλλοιωµένες µπαταρίες. Φυλάσσετε την µπαταρία µακριά από

Χρησιµοποιείτε και φυλάσσετε την µπαταρία µόνο σε θερµοκρασίες από -10°C έως +50°C το πολύ. Προστατέψτε την µπαταρία από την άµεση ηλιακή ακτινοβολία, τις υψηλές θερµοκρασίες και τη φωτιά – µην τη ρίχνετε ποτέ στη φωτιά – Κίνδυνος έκρηξης! Προστατέψτε την µπαταρία από τη βροχή – µην τη βυθίζετε σε

Μην εκθέτετε την µπαταρία σε µικροκύµατα ή σε υψηλή πίεση. Μην συνδέετε (βραχυκυκλώνετε) ποτέ τις επαφές της µπαταρίας µε µεταλλικά αντικείµενα. Η µπαταρία µπορεί να υποστεί ζηµιά από τη βραχυκύκλωση. Κρατάτε την µπαταρία µακριά από µεταλλικά αντικείµενα (π. χ. καρφιά, κέρµατα, κοσµήµατα) όταν δεν τη χρησιµοποιείτε. Μη χρησιµοποιείτε µεταλλικά δοχεία µεταφοράς – Κίνδυνος έκρηξης και ανάφλεξης! Σε περίπτωση λανθασµένης χρήσης ενδέχεται να εκρεύσουν υγρά από την µπαταρία – αποφύγετε την επαφή! Σε περίπτωση τυχαίας επαφής ξεπλύνετε µε νερό. Εάν τα υγρά έρθουν σε επαφή µε τα µάτια ζητήστε ιατρική συµβουλή. Τα υγρά της µπαταρίας µπορεί να προκαλέσουν ερεθισµούς της επιδερµίδας και

Μην εισαγάγετε αντικείµενα στις εγκοπές αερισµού της µπαταρίας. Αριθµός στοιχείων και περιεχόµενη ενέργεια σύµφωνα µε τις προδιαγραφές του κατασκευαστή των στοιχείων. Για επιπλέον υποδείξεις ασφαλείας ανατρέξτε στο www.stihl.com/safety-data-sheets

Προσέξτε το συνοδευτικό φυλλάδιο του φορτιστή STIHL και φυλάξτε το σε ασφαλές µέρος. Χρησιµοποιείτε µόνο γνήσιους φορτιστές STIHL. ∆εν επιτρέπεται η χρήση φορτιστών που έχουν υποστεί ζηµιά. Χρησιµοποιείτε το φορτιστή µόνο για τη φόρτιση των µπαταριών STIHL µε κατάλληλο γεωµετρικό σχήµα, τύπου "AP", χωρητικότητας έως 10 Ah και µε τάση έως 42 Volt. Μην φορτίζετε ελαττωµατικές ή αλλοιωµένες µπαταρίες. Η τάση και η συχνότητα του δικτύου θα πρέπει να συµφωνούν µε τα στοιχεία που αναφέρονται στην πινακίδα τύπου που Κίνδυνος ασφυξίας! Κίνδυνος ασφυξίας για τα παιδιά όταν παίζουν µε τα υλικά συσκευασίας. Κρατάτε τα υλικά συσκευασίας πάντα µακριά από παιδιά.463 HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET υπάρχει στην κάτω πλευρά του φορτιστή ή µε τις υποδείξεις του κεφαλαίου "Τεχνικά στοιχεία" (Ö 19.). Μην ανοίγετε το φορτιστή. Μετά τη χρήση βγάλτε το φις και φυλάξτε τον φορτιστή µακριά από παιδιά. Προστατέψτε τον φορτιστή από τα υγρά και την υγρασία. Χρησιµοποιείτε και φυλάσσετε τον φορτιστή µόνο σε στεγνούς και κλειστούς χώρους. Χρησιµοποιείτε τον φορτιστή µόνο σε θερµοκρασίες από +5 °C έως +40 °C. Μην σκεπάζετε το φορτιστή προκειµένου να εξασφαλιστεί η απρόσκοπτη ψύξη του. Μην εισάγετε αντικείµενα στις εγκοπές αερισµού του φορτιστή – Κίνδυνος ηλεκτροπληξίας και βραχυκυκλώµατος! Μην συνδέετε (βραχυκυκλώνετε) ποτέ τις επαφές του φορτιστή µε µεταλλικά αντικείµενα (π. χ. καρφιά, κέρµατα, κοσµήµατα – Κίνδυνος βραχυκυκλώµατος! Μη χρησιµοποιείτε ποτέ τον φορτιστή επάνω σε εύφλεκτα υποστρώµατα (π. χ. χαρτί, υφάσµατα) ή σε εύφλεκτα περιβάλλοντα – Κίνδυνος πυρκαγιάς! Μη χρησιµοποιείτε ποτέ τον φορτιστή σε περιβάλλοντα µε κίνδυνο εκρήξεων, δηλαδή όπου υπάρχουν εύφλεκτα υγρά (αναθυµιάσεις), αέρια ή σκόνες. Οι φορτιστές µπορεί να προκαλέσουν σπινθήρες που ενδεχοµένως να οδηγήσουν σε ανάφλεξη της σκόνης ή των αναθυµιάσεων – Κίνδυνος έκρηξης και

Εάν εκδηλωθεί καπνός ή φωτιά στον φορτιστή αποσυνδέστε αµέσως το φις από

Προσοχή! Κίνδυνος ηλεκτροπληξίας! Ιδιαίτερα σηµαντικά για την ηλεκτρική προστασία και ασφάλεια είναι το φις και το καλώδιο σύνδεσης. Ο φορτιστής δεν επιτρέπεται να τεθεί σε λειτουργία εάν το καλώδιο σύνδεσης έχει υποστεί φθορές προκειµένου να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας. Ελέγχετε τακτικά το καλώδιο σύνδεσης για σηµάδια φθοράς ή γήρανσης (ρωγµές). Συνδέετε το φορτιστή µόνο σε µία πρίζα που έχει εγκατασταθεί σωστά και µε τον προβλεπόµενο τρόπο. Η τροφοδοσία ρεύµατος θα πρέπει να προστατεύεται µε διακόπτη διαφυγής ρεύµατος µε ρεύµα απόκρισης έως 30 mA. Μην πραγµατοποιείτε καµία επισκευή στο φορτιστή και ειδικότερα στο καλώδιο σύνδεσης και στο φις. Αναθέστε την αντικατάσταση των φθαρµένων καλωδίων σύνδεσης σε έναν διπλωµατούχο ηλεκτρολόγο. Για να αποσυνδέσετε το φορτιστή από το ηλεκτρικό δίκτυο τραβάτε πάντα από το φις και όχι από το καλώδιο σύνδεσης. Τοποθετήστε και σηµάνετε το καλώδιο σύνδεσης µε τέτοιον τρόπο ώστε να µην πάθει ζηµιά και να µην προκαλεί κινδύνους σε τρίτους - αποτρέψτε τους κινδύνους σκοντάµµατος. Μη χρησιµοποιείτε το καλώδιο σύνδεσης για άλλο σκοπό, π.χ. για να µεταφέρετε ή να κρεµάσετε το φορτιστή από αυτό.

Εργάζεστε µόνο µε γάντια προκειµένου να αποφύγετε τους τραυµατισµούς από τα αιχµηρά µέρη του µηχανήµατος. Πριν από τη µεταφορά θέστε εκτός λειτουργίας το µηχάνηµα, ακινητοποιήστε το µαχαίρι και τραβήξτε το φις ασφαλείας. Κατά την ανύψωση του µηχανήµατος προσέξτε τις υποδείξεις του κεφαλαίου "Μεταφορά" (Ö 14.). Προσέξτε το βάρος του µηχανήµατος και χρησιµοποιήστε κατάλληλα βοηθήµατα φόρτωσης (ράµπα φόρτωσης, διατάξεις

Κατά την ανύψωση και τη µεταφορά αποφύγετε την επαφή µε το µαχαίρι

Μεταφέρετε το µηχάνηµα µόνον αφού πρώτα κρυώσει ο κινητήρας. Ασφαλίστε το µηχάνηµα και τα πρόσθετα εξαρτήµατα που µεταφέρετε µαζί µ' αυτό (π.χ. χορτοσυλλέκτη) επάνω στην επιφάνεια φόρτωσης µε υλικά στερέωσης κατάλληλων διαστάσεων (ιµάντες, σχοινιά

Τηρείτε τους τοπικούς κανονισµούς που ορίζονται από τη νοµοθεσία για τη µεταφορά του µηχανήµατος και ειδικότερα αυτούς που αφορούν την ασφάλεια φορτίου και τη µεταφορά αντικειµένων επάνω σε επιφάνειες φόρτωσης. Μην αφήνετε την µπαταρία µέσα στο αυτοκίνητο και µην την εκθέτετε ποτέ στην άµεση ηλιακή ακτινοβολία. Οι µπαταρίες ιόντων λιθίου θα πρέπει να µεταφέρονται µε ιδιαίτερη προσοχή. Ειδικότερα θα πρέπει να διασφαλιστεί ότι0478 131 9917 G - EL

οι µπαταρίες θα µεταφέρονται προστατευµένες από το ενδεχόµενο βραχυκυκλώµατος. Για το λόγο αυτό θα πρέπει να φυλάσσετε τη γνήσια χάρτινη συσκευασία της µπαταρίας. Μεταφέρετε τις µπαταρίες STIHL είτε στην άθικτη γνήσια συσκευασία είτε στο χλοοκοπτικό.

Άτοµα που δε γνωρίζουν τις οδηγίες χρήσης δεν επιτρέπεται να χρησιµοποιήσουν το µηχάνηµα. ∆ώστε προσοχή στους τοπικούς κανονισµούς που αφορούν τους χρόνους λειτουργίας και χρήσης µηχανοκίνητων εργαλείων κήπου. Κατά τις εργασίες κοπής φοράτε κλειστά υποδήµατα και µακριά παντελόνια. Μην κόβετε το χόρτο χωρίς να φοράτε υποδήµατα ή όταν φοράτε πέδιλα. Ελέγξτε προσεκτικά την περιοχή όπου θα χρησιµοποιήσετε το µηχάνηµα και αποµακρύνετε όλες τις πέτρες, τα κλαδιά, τα σύρµατα, τα κόκαλα και όλα τα άλλα αντικείµενα που µπορεί να εκσφενδονιστούν από το µηχάνηµα. Πριν τη χρήση θα πρέπει να κάνετε έναν οπτικό έλεγχο για να βεβαιωθείτε για την άριστη κατάσταση των κοπτικών εργαλείων, των κοχλιών στερέωσης και ολόκληρου του συστήµατος κοπής. Ειδικότερα θα πρέπει να ελέγξετε την ασφαλή στερέωση και την ύπαρξη ζηµιών ή φθορών (Ö 13.6). Αντικαθιστάτε πριν από τη χρήση του µηχανήµατος τα εξαρτήµατα που έχουν υποστεί φθορά ή ζηµιά. Οι δυσανάγνωστες ή οι φθαρµένες πινακίδες υποδείξεων και προειδοποιήσεων του µηχανήµατος θα πρέπει να αντικαθίστανται άµεσα. Ο εµπορικός αντιπρόσωπος της VIKING θέτει στη διάθεσή σας εφεδρικές αυτοκόλλητες

Μη χρησιµοποιείτε ποτέ το χλοοκοπτικό µηχάνηµα εάν έχουν υποστεί ζηµιά οι προστατευτικές διατάξεις εάν δεν λειτουργεί το φρένο του κινητήρα ή εάν λείπουν οι προστατευτικές διατάξεις, π.χ. χωρίς το στόµιο εξαγωγής ή χωρίς το χορτοσυλλέκτη. Χρησιµοποιείτε πάντοτε για λόγους ασφαλείας έναν χορτοσυλλέκτη που δεν έχει υποστεί φθορές ή ζηµιές. ∆εν επιτρέπεται η αφαίρεση ή η αποµόνωση των χειριστηρίων του µηχανήµατος (π.χ. µε την προσάρτηση της µπάρας διακοπής του κινητήρα στην µπάρα τιµονιού). Προσέξτε τις υποδείξεις στα κεφάλαια "Μπαταρία" (Ö 4.2) και "Φορτιστής" (Ö 4.3).

4.6 Συµπεριφορά κατά τις

χλοοκοπτικές εργασίες Κρατήστε µακριά από την επικίνδυνη περιοχή τα τρίτα άτοµα, κυρίως παιδιά και ζώα. Προσέχετε να µην εκθέτετε τρίτους σε

Μην κόβετε το χορτάρι σε θερµοκρασίες περιβάλλοντος κάτω από +5°C. Η VIKING προτείνει να χρησιµοποιείτε πάντα προστασία ακοής κατά τη διάρκεια των εργασιών. Εάν η στάθµη ηχοπίεσης στη θέση εργασίας ξεπερνά τα 80 dB(A), τότε θα πρέπει να χρησιµοποιείτε προστασία ακοής. Μην κόβετε το χόρτο όταν βρέχει. Η εργασία στη βροχή ή σε υγρά περιβάλλοντα µπορεί να οδηγήσει σε ζηµιές του µηχανήµατος. Μην κόβετε το βρεγµένο χορτάρι και µην εκτελείτε ποτέ χλοοκοπτικές εργασίες όταν βρέχει! Με το υγρό χόρτο αυξάνεται ο κίνδυνος ατυχήµατος (µειωµένη σταθερότητα του χειριστή). Μην αφήνετε το χλοοκοπτικό µηχάνηµα

Να εργάζεστε πάντα σε συνθήκες καλού φωτισµού (τεχνητού ή φυσικού) Για να εκκινήσετε το µηχάνηµα τοποθετήστε το σε µία επίπεδη επιφάνεια. Κατά την εκκίνηση του κινητήρα δεν επιτρέπεται η ανατροπή του µηχανήµατος. Θέτετε το χλοοκοπτικό µηχάνηµα σε λειτουργία µόνο µε κλειστή τη θήκη µπαταρίας (Ö 9.2). Θέτετε τον κινητήρα µε προσοχή σε λειτουργία, τηρώντας τις υποδείξεις του κεφαλαίου "Θέση του µηχανήµατος σε λειτουργία" (Ö 12.). Προσέξτε, θα πρέπει τα πόδια σας να απέχουν αρκετά από τα κοπτικά εργαλεία. Να οδηγείτε πάντα το µηχάνηµα µε ταχύτητα βάδην, σε καµία περίπτωση δεν πρέπει να τρέχετε όταν εργάζεστε. Οδηγώντας γρήγορα το µηχάνηµα αυξάνεται ο κίνδυνος τραυµατισµών π.χ. από γλίστρηµα κλπ. Θέστε τον κινητήρα εκτός λειτουργίας, – όταν το χλοοκοπτικό θα πρέπει κατά τη µεταφορά να ανατραπεί επάνω από άλλες επιφάνειες εκτός του χόρτου, – όταν µετακινείτε το χλοοκοπτικό από και προς την επιφάνεια κοπής, – πριν να αφαιρέσετε το χορτοσυλλέκτη.465 HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET Φροντίστε ώστε να στέκεστε σταθερά στο έδαφος όταν εργάζεστε σε πλαγιές. Αποφύγετε την κοπή του χόρτου σε απότοµες πλαγιές για να µη χάσετε τον έλεγχο του µηχανήµατος. Να είστε ιδιαίτερα προσεκτικοί όταν αλλάζετε πορεία σε πλαγιές και εδάφη µε κλίση για να µη χάσετε τον έλεγχο του µηχανήµατος. Κόβετε το χόρτο µε κάθετη κατεύθυνση προς την πλαγιά, ποτέ κατά µήκος της πλαγιάς, ώστε σε περίπτωση απώλειας του ελέγχου ή πτώσης του µηχανήµατος να µη χτυπηθείτε από αυτό. Προσοχή - Κίνδυνος να σκοντάψετε! ∆ώστε µεγάλη προσοχή όταν κινείστε όπισθεν µε το µηχάνηµα ή όταν το έλκετε. Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε ελιγµούς µε το µηχάνηµα ή όταν το τραβάτε προς το µέρος σας. Για λόγους ασφαλείας το µηχάνηµα δεν επιτρέπεται να χρησιµοποιηθεί σε πλαγιές µε κλίση µεγαλύτερη από 25° (46,6%). Κίνδυνος τραυµατισµών! Μία κλίση πλαγιάς 25° αντιστοιχεί σε 46,6 cm κάθετη υψοµετρική διαφορά σε µήκος 100 cm. ∆ώστε προσοχή στην περιστροφή του εργαλείου, θα χρειαστούν αρκετά δευτερόλεπτα για την πλήρη ακινητοποίησή του. Μην προσπαθείτε να επιθεωρήσετε το µαχαίρι ενώ το µηχάνηµα βρίσκεται σε λειτουργία. Μην ανοίγετε ποτέ το στόµιο εξαγωγής ή/και µην αφαιρείτε το χορτοσυλλέκτη όσο το µαχαίρι κοπής βρίσκεται σε λειτουργία. Το περιστρεφόµενο µαχαίρι µπορεί να προκαλέσει τραυµατισµούς. Μη στερεώνετε ποτέ αντικείµενα στο τιµόνι (π. χ. ρουχισµό εργασίας). Ελέγχετε τακτικά το µαχαίρι για την ασφαλή στερέωσή του καθώς και για τυχόν φθορές ή ζηµιές (Ö 13.6). Προσοχή - Κίνδυνος τραυµατισµών! Μην πλησιάζετε ποτέ τα χέρια και τα πόδια σας κοντά ή κάτω από τα περιστρεφόµενα µέρη. Μην έρχεστε ποτέ σε επαφή µε το περιστρεφόµενο µαχαίρι. Κρατάτε πάντοτε απόσταση από το στόµιο εξαγωγής. Θα πρέπει να διατηρείτε την οριζόµενη απόσταση ασφαλείας από το τιµόνι. Θα πρέπει να αποφεύγονται οι συχνές ενεργοποιήσεις εντός µικρού χρονικού διαστήµατος. Ειδικά θα πρέπει να αποφεύγεται το "παιχνίδι" µε τον διακόπτη εκκίνησης. Κίνδυνος υπερθέρµανσης του

Μην ανασηκώνετε και µη µεταφέρετε ποτέ το χλοοκοπτικό µηχάνηµα όταν ο κινητήρας βρίσκεται σε λειτουργία ή όταν είναι συνδεδεµένο το φις ασφαλείας. Με το µηχάνηµα δεν επιτρέπεται να µεταφερθούν άλλα άτοµα, ειδικότερα παιδιά, ή αντικείµενα. Σβήστε τον κινητήρα, αποσυνδέστε το φις ασφαλείας από την πρίζα και βεβαιωθείτε ότι το κοπτικό εργαλείο έχει ακινητοποιηθεί

– πριν να αφαιρέσετε την µπαταρία. – πριν προβείτε στην αποµάκρυνση αντικειµένων που έχουν φρακάρει στον αγωγό εξαγωγής. – σε περίπτωση που το χλοοκοπτικό µηχάνηµα αρχίσει να δονείται έντονα. Σ' αυτήν την περίπτωση θα πρέπει ολόκληρο το µηχάνηµα, και ειδικότερα το κοπτικό εργαλείο, να ελεγχθεί για τυχόν ζηµιές ή χαλαρωµένα εξαρτήµατα. Τα εξαρτήµατα που έχουν υποστεί ζηµιές θα πρέπει να αντικατασταθούν πριν συνεχιστεί η λειτουργία, τα χαλαρωµένα εξαρτήµατα θα πρέπει να στερεωθούν/βιδωθούν. – όταν το κοπτικό εργαλείο έρθει σε επαφή µε ένα ξένο σώµα. Το κοπτικό εργαλείο θα πρέπει να ελεγχθεί για τυχόν ζηµιές. Το χλοοκοπτικό µηχάνηµα δεν επιτρέπεται να τεθεί σε λειτουργία εάν ο άξονας του µαχαιριού ή ο άξονας του κινητήρα έχει στραβώσει ή έχει υποστεί φθορές. Κίνδυνος τραυµατισµού από ελαττωµατικά εξαρτήµατα! – πριν ελέγξετε, καθαρίσετε ή εκτελέσετε εργασίες στο χλοοκοπτικό (π. χ. ρύθµιση του ύψους κοπής, αναδίπλωση/ρύθµιση του τιµονιού), – Πριν αποµακρυνθείτε από το µηχάνηµα ή εάν το µηχάνηµα δεν επιτηρείται. – πριν ανασηκώσετε ή µεταφέρετε το

– Πριν από τη µεταφορά.

4.7 Συντήρηση, καθαρισµός, επισκευές

και αποθήκευση Πριν από κάθε εργασία στο µηχάνηµα, πριν από τις ρυθµίσεις και τον καθαρισµό, θα πρέπει να0478 131 9917 G - EL

θέσετε τον κινητήρα εκτός λειτουργίας, να τραβήξετε το φις ασφαλείας από την πρίζα και ενδεχοµένως να αφαιρέσετε την

Σε όλες τις εργασίες στο κοπτικό εργαλείο θα πρέπει να φοράτε ανθεκτικά γάντια. Αφήστε το µηχάνηµα να κρυώσει τελείως πριν από τη φύλαξη, τις εργασίες συντήρησης και τον καθαρισµό. Εκτελείτε µόνον τις εργασίες συντήρησης που αναφέρονται σε αυτές τις οδηγίες χρήσης. Όλες οι υπόλοιπες εργασίες συντήρησης θα πρέπει να πραγµατοποιηθούν από έναν εξειδικευµένο εµπορικό αντιπρόσωπο. Η VIKING προτείνει, οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο της VIKING. Οι εµπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Εάν δεν έχετε τις απαιτούµενες γνώσεις ή χρειάζεστε κάποια βοήθεια, θα πρέπει να απευθύνεστε πάντα σε έναν εµπορικό αντιπρόσωπο (H VIKING προτείνει τον εµπορικό αντιπρόσωπο της VIKING). Χρησιµοποιείτε µόνο ποιοτικά εργαλεία, ανταλλακτικά και πρόσθετα εξαρτήµατα. ∆ιαφορετικά υπάρχει κίνδυνος ατυχήµατος µε τραυµατισµούς ή βλάβες στο µηχάνηµα. Η VIKING προτείνει τη χρήση γνήσιων εργαλείων, γνήσιων ανταλλακτικών και γνήσιων εξαρτηµάτων VIKING. Αυτά τα εργαλεία έχουν προσαρµοστεί ιδανικά στο µηχάνηµα και στις απαιτήσεις του χρήστη. Τα γνήσια ανταλλακτικά VIKING θα τα αναγνωρίσετε από τον κωδικό ανταλλακτικού VIKING, την επιγραφή VIKING και ενδεχοµένως από το αναγνωριστικό σήµα ανταλλακτικών VIKING. Στα µικρά εξαρτήµατα ενδέχεται να υπάρχει µόνο το σήµα. ∆ιατηρείτε πάντοτε καλά σφιγµένα όλα τα παξιµάδια και τις βίδες. Έτσι θα διατηρείτε πάντα το µηχάνηµά σας σε άριστη

Ελέγχετε τακτικά το χορτοσυλλέκτη για τυχόν φθορές, βλάβες και για τη λειτουργικότητά του. Σε περίπτωση που το κοπτικό εργαλείο ή το χλοοκοπτικό µηχάνηµα έρθει σε επαφή µε κάποιο εµπόδιο ή ξένο σώµα, θα πρέπει να θέσετε τον κινητήρα εκτός λειτουργίας, να αποσυνδέσετε το φις ασφαλείας και να πραγµατοποιήσετε έναν εκτεταµένο έλεγχο. Για να αποφύγετε τον κίνδυνο πυρκαγιάς, κρατήστε την περιοχή γύρω από τις εισαγωγές του αέρα ψύξης ανάµεσα στο κάλυµµα του κινητήρα και το περίβληµα καθαρή, π.χ. από χόρτα, άχυρα, βρύα, φύλλα ή γράσο. Τα κατασκευαστικά µέρη και τα προστατευτικά συστήµατα που αφαιρούνται πριν από τις εργασίες συντήρησης πρέπει αµέσως µετά την ολοκλήρωση των εργασιών να επανατοποθετηθούν στη σωστή θέση

Καθαρίζετε σχολαστικά το χλοοκοπτικό µηχάνηµα µετά την εργασία. Μη χρησιµοποιείτε ποτέ µηχάνηµα καθαρισµού υψηλής πίεσης και µην καθαρίζετε το χλοοκοπτικό µηχάνηµα κάτω από τρεχούµενο νερό (π.χ. µε ένα λάστιχο ποτίσµατος). Μη χρησιµοποιείτε σκληρά καθαριστικά µέσα. Αυτά τα καθαριστικά µπορούν να προκαλέσουν φθορές στα πλαστικά και τα µέταλλα, κάτι που περιορίζει την ασφαλή λειτουργία του µηχανήµατος VIKING. Ελέγχετε τακτικά ολόκληρο το µηχάνηµα, ειδικότερα πριν από την αποθήκευση του µηχανήµατος πριν από µεγαλύτερες διακοπές εργασίας (χειµερινή παύση εργασιών) – για τυχόν φθορές ή ζηµιές. Αντικαταστήστε τα φθαρµένα τµήµατα ή τα τµήµατα που έχουν υποστεί ζηµιά, ώστε το µηχάνηµα να βρίσκεται σε µία ασφαλή κατάσταση λειτουργίας. Αποθηκεύστε το χλοοκοπτικό µηχάνηµα, την µπαταρία και το φις ασφαλείας σε ένα στεγνό, κλειστό χώρο, µακριά από παιδιά αφού κρυώσει.

Βεβαιωθείτε ότι θα παραδώσετε το αχρηστευµένο µηχάνηµα για απόρριψη σε ένα σηµείο συλλογής απορριµµάτων. Αχρηστέψτε το µηχάνηµα πριν την απόρριψη. Για να αποτρέψετε τα ατυχήµατα αφαιρέστε το φις ασφαλείας και το καλώδιο σύνδεσης στον κινητήρα. Κίνδυνος τραυµατισµού από το µαχαίρι κοπής! Μην αφήνετε χωρίς επιτήρηση το χλοοκοπτικό µηχάνηµα, ακόµα και όταν είναι αχρηστευµένο. Βεβαιωθείτε ότι το χλοοκοπτικό µηχάνηµα και το µαχαίρι κοπής φυλάσσονται µακριά από παιδιά. Οι µπαταρίες θα πρέπει να απορρίπτονται χωριστά από το χλοοπτικό µηχάνηµα. Θα πρέπει να βεβαιωθείτε ότι οι µπαταρίες είναι πλήρως αποφορτισµένες πριν από την απόρριψή τους (π. χ. αφήνοντας τον κινητήρα σε λειτουργία) καθώς και να εξασφαλίσετε ότι θα απορριφθούν µε ασφαλή και φιλικό προς το περιβάλλον τρόπο.467 HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET MA 339 C: MA 339:

●Για την εκτέλεση όλων των εργασιών που περιγράφονται τοποθετήστε το εργαλείο σε ένα οριζόντιο, επίπεδο και σταθερό υπόστρωµα. ●Φόρτιση µπαταρίας (Ö 8.4).

7.2 Τοποθέτηση µονοκόµµατου

τιµονιού (MA 339 C) ●Φέρτε και κρατήστε το µονοκόµµατο τιµόνι (1) στη θέση εργασίας της κονσόλας τιµονιού (2).

5. Περιγραφή συµβόλων

Πριν από την πρώτη θέση σε λειτουργία διαβάστε προσεκτικά τις οδηγίες

Κίνδυνος τραυµατισµών! Κρατήστε τα άτοµα µακριά από την επικίνδυνη περιοχή.

Κοφτερά µαχαίρια κοπής! Τα µαχαίρια κοπής συνεχίζουν να περιστρέφονται µετά την απενεργοποίηση του ηλεκτροκινητήρα. Πριν από τις εργασίες συντήρησης αφαιρέστε τη διάταξη κλειδώµατος (φις ασφαλείας). MA 339: Εκκινήστε τον κινητήρα. MA 339 C: Εκκινήστε τον κινητήρα. MA 339 C: Σβήστε τον κινητήρα. Η µπαταρία είναι πολύ ζεστή. Η διαδικασία της φόρτισης ξεκινά µετά τη φάση ψύξης ή η µπαταρία µπορεί να χρησιµοποιηθεί µετά τη φάση ψύξης. Η µπαταρία έχει υποστεί βλάβη και πρέπει να αντικατασταθεί.

6. Περιεχόµενα συσκευασίας

Θέση Περιγραφή Τεµ. A Βασικό εργαλείο 1 B Επάνω µέρος χορτοσυλλέκτη

C Κάτω µέρος χορτοσυλλέκτη 1 D Πείρος 2 Μ Φις ασφαλείας 1 O Φορτιστής P Μπαταρία

• Οδηγίες χρήσης 1 E Ροδέλα 2 F Βίδα 1 G Πείρος 1 H Τεµάχιο σύσφιξης 2 I Ταχ υτανυστ ήρας 1 J Βίδα µε επίπεδη στρογγυλή

L Περιστρεφόµενη χειρολαβή 2 M Κλιπ καλωδίου 1 Το πλαίσιο παράδοσης µπορεί να διαφέρει ανάλογα µε τη χώρα και την έκδοση.

µηχανήµατος για χρήση Κίνδυνος τραυµατισµών Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Τραβήξτε το φις ασφαλείας από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία στο χλοοκοπτικό µηχάνηµα (Ö 9.1). Κατά την παράδοση οι µπαταρίες είναι φορτισµένες στο 30% περίπου. Εποµένως θα πρέπει αυτές να φορτιστούν πριν από την πρώτη θέση σε λειτουργία.

●Περάστε τα τεµάχια σύσφιξης (H) αριστερά και δεξιά στην κονσόλα τιµονιού (2) µε τον τρόπο που απεικονίζεται. Περάστε τη ροδέλα (E) στη βίδα (F) και στη συνέχεια περάστε τη βίδα (F) από µέσα προς τα έξω, µέσα από τα τεµάχια σύσφιξης και το κάτω τµήµα τιµονιού. ●Περάστε τη ροδέλα (E). ● Τοποθετήστε τον πείρο (G) στον ταχυτανυστήρα (I) και βιδώστε και τα δύο εξαρτήµατα µε τη βίδα (F). ●Κλείστε τον ταχυτανυστήρα (3). ●Ο ταχυτανυστήρας (3) θα πρέπει να είναι τόσο σφιγµένος ώστε να µπορεί να κλείσει τελείως και το τιµόνι να µπορεί να σταθεροποιηθεί στην κονσόλα τιµονιού. Εάν χρειαστεί λύστε πάλι τον ταχυτανυστήρα και βιδώστε ή ξεβιδώστε πάλι τη βίδα (F). Τοποθέτηση ηλεκτρικού καλωδίου: ●Περάστε το ηλεκτρικό καλώδιο (1) στο λαβύρινθο καλωδίου (2) της κονσόλας τιµονιού µε τον τρόπο που απεικονίζεται. ∆ώστε προσοχή στη θέση του σφιγκτήρα καλωδίου (3) µέσα στο λαβύρινθο καλωδίου. ●Πιέστε το ηλεκτρικό καλώδιο (1) στο στήριγµα (4) της µανσέτας τιµονιού. Το ηλεκτρικό καλώδιο θα πρέπει να εφαρµόζει σφικτά επάνω στο σωλήνα τιµονιού, στην περιοχή του κάτω τµήµατος τιµονιού.

7.3 Τοποθέτηση διαιρούµενου

τιµονιού (MA 339) Τοποθέτηση επάνω τµήµατος

●Περάστε τη βίδα µε επίπεδη στρογγυλή κεφαλή (J) µέσα από τον οδηγό καλωδίου (K) και κρεµάστε το ηλεκτρικό καλώδιο (1). ●Περάστε το διαιρούµενο τιµόνι (2) στα δύο κάτω τµήµατα τιµονιού (3). Περάστε τις βίδες µε τη στρογγυλή επίπεδη κεφαλή (J) – δεξιά µε οδηγό καλωδίου (K), αριστερά χωρίς – από µέσα προς τα έξω στις οπές και βιδώστε τις µαζί µε τις περιστρεφόµενες χειρολαβές (L). Τοποθέτηση κλιπ καλωδίου: ●Στερεώστε το ηλεκτρικό καλώδιο (1) µε το κλιπ καλωδίου (M) στο επάνω τµήµα του τιµονιού. Στο επάνω τµήµα του τιµονιού αφήστε µία απόσταση 25 - 27 cm ανάµεσα στο κλιπ καλωδίου και το

χορτοσυλλέκτη ● Τοποθετήστε το επάνω µέρος χορτοσυλλέκτη (B) στο κάτω µέρος χορτοσυλλέκτη (C). Προσέξτε τη σωστή τοποθέτηση στους οδηγούς (1). ●Πιέστε τον πείρο (D) από την εσωτερική πλευρά και µέσα στις προβλεπόµενες

●Κουµπώστε το επάνω µέρος του χορτοσυλλέκτη (Β) πιέζοντάς το µε µικρή δύναµη στο κάτω µέρος του χορτοσυλλέκτη. ●Κρεµάστε το χορτοσυλλέκτη (Ö 9.5).

Τα χλοοκοπτικά µηχανήµατα MA 339 και MA 339 C λειτουργούν µε επαναφορτιζόµενες µπαταρίες (συσσωρευτές). Χρησιµοποιούνται αποκλειστικά µπαταρίες ιόντων λιθίου STIHL τύπου "AP" υψηλής ποιότητας. Οι µπαταρίες που παραδίδονται έχουν προσαρµοστεί ιδανικά στην προβλεπόµενη χρήση, µπορούν ωστόσο να χρησιµοποιηθούν όλες οι µπαταρίες ιόντων λιθίου STIHL (AP 80, AP 115, AP 120, AP 160 ...) που διατίθενται από τους εξειδικευµένους εµπόρους. Το ηλεκτρονικό σύστηµα του χλοοκοπτικού ανταλλάσσει δεδοµένα µε την τοποθετηµένη µπαταρία και προσαρµόζει την ισχύ του ηλεκτροκινητήρα στην αντίστοιχη χωρητικότητα.

8.2 Ηλεκτρική σύνδεση του

●Συνδέστε το φις (1) στην πρίζα (2). ●Μετά τη σύνδεση του φορτιστή στην τροφοδοσία ρεύµατος θα πραγµατοποιηθεί ένας αυτοέλεγχος. Σ' αυτή τη διαδικασία η λυχνία LED (3) του φορτιστή ανάβει για περίπου 1 δευτερόλεπτο µε πράσινο χρώµα, µετά µε κόκκινο και στο τέλος σβήνει (Ö 8.6).

8. Μπαταρία και φορτιστής

8.3 Αφαίρεση/τοποθέτηση

●Ανοίξτε τη θήκη της µπαταρίας και τραβήξτε το φις ασφαλείας (Ö 9.1). Αφαίρεση µπαταρίας: ●Τραβήξτε προς τα επάνω την µπαταρία (1). Τοποθέτηση µπαταρίας: ● Τοποθετήστε την µπαταρία (1) πιέζοντας ελαφρά τη θήκη της µπαταρίας µε τον τρόπο που απεικονίζεται και κλείστε το καπάκι.

8.4 Φόρτιση µπαταρίας

●Αφαιρέστε την µπαταρία από τη θήκη της µπαταρίας (Ö 8.3). ●Συνδέστε το φορτιστή στην πρίζα (Ö 8.2). ●Σπρώξτε την µπαταρία (1) στο φορτιστή (2) µέχρι να νιώσετε την πρώτη αντίσταση και µετά πιέστε µέχρι τέρµατος. Οι πράσινες λυχνίες LED στην µπαταρία και το φορτιστή (3) υποδεικνύουν ότι η διαδικασία φόρτισης βρίσκεται σε εξέλιξη. ●Όταν η µπαταρία φορτιστεί τελείως σβήνουν οι λυχνίες LED στην µπαταρία και το φορτιστή. Αφαιρέστε την µπαταρία από το φορτιστή και τοποθετήστε την στη θήκη της µπαταρίας (Ö 8.3). ∆ιαδικασία φόρτισης Ο φορτιστής αναγνωρίζει αυτόµατα τον τύπο µπαταρίας και προσαρµόζει ανάλογα τη διαδικασία φόρτισης. Οι µπαταρίες ψύχονται κατά τη διαδικασία φόρτισης – στον ταχυφορτιστή (AL 300, AL 500) µε τη βοήθεια µίας φτερωτής, στον βασικό φορτιστή (AL 100) µε τη φυσική ροή του αέρα στο χώρο. Οι λυχνίες LED στην µπαταρία δείχνουν τη διαδικασία φόρτισης (Ö 8.5). Όταν η µπαταρία φορτιστεί τελείως, ο φορτιστής απενεργοποιείται αυτόµατα και σβήνουν οι λυχνίες LED στην µπαταρία και το φορτιστή. Η διάρκεια φόρτισης εξαρτάται από διαφόρους παράγοντες, όπως π.χ. η κατάσταση της µπαταρίας ή η θερµοκρασία του περιβάλλοντος και εποµένως µπορεί να διαφέρει από τους αναφερόµενους χρόνους φόρτισης (Ö 19.). Εάν τοποθετηθεί µία ζεστή µπαταρία στο φορτιστή επιµηκύνεται ο χρόνος φόρτισης επειδή η µπαταρία πρέπει να κρυώσει πριν τη διαδικασία φόρτισης.

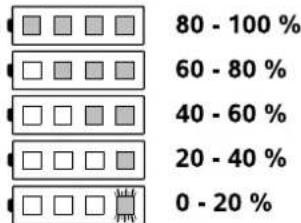

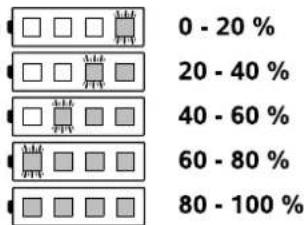

8.5 Ένδειξη LED στην µπαταρία

●Πιέστε το πλήκτρο (1) για να ενεργοποιήσετε την ένδειξη – η ένδειξη σβήνει αυτόµατα µετά από 5 δευτερόλεπτα. Ενδείξεις LED: Οι φωτεινές δίοδοι µπορεί να ανάβουν ή να αναβοσβήνουν µε πράσινο ή κόκκινο

Η λυχνία LED ανάβει µε πράσινο

Η λυχνία LED αναβοσβήνει µε πράσινο χρώµα. Η λυχνία LED ανάβει µε κόκκινο

Η λυχνία LED αναβοσβήνει µε κόκκινο χρώµα. Οι πράσινες λυχνίες LED υποδηλώνουν την κανονική λειτουργία, οι κόκκινες λυχνίες LED υποδηλώνουν µία βλάβη. Κατά τη φόρτιση: Οι λυχνίες LED υποδηλώνουν τη διαδικασία φόρτισης µε το φως διαρκείας και το αναλάµπον φως. Κατά τη διάρκεια φόρτισης, η πράσινη λυχνία LED που αναβοσβήνει δείχνει τη χωρητικότητα φόρτισης. Όταν η διαδικασία φόρτισης ολοκληρωθεί, σβήνει αυτόµατα η λυχνία LED. Κατά την εργασία: Οι λυχνίες LED υποδηλώνουν την κατάσταση φόρτισης µε το φως διαρκείας και το αναλάµπον φως.

Μία λυχνία LED ανάβει µε κόκκινο

Κατά τη φόρτιση: Η µπαταρία είναι πολύ ζεστή ή πολύ κρύα για να ξεκινήσει η διαδικασία φόρτισης. Η διαδικασία φόρτισης ξεκινά αυτόµατα αφού κρυώσει ή ζεσταθεί αντίστοιχα η

Κατά την εργασία: Η µπαταρία είναι πολύ ζεστή. Το µηχάνηµα τίθεται εκτός λειτουργίας - Αφαιρέστε την µπαταρία από το χλοοκοπτικό µηχάνηµα και αφήστε τη να κρυώσει για λίγο. Οι τέσσερις λυχνίες LED αναβοσβήνουν µε κόκκινο χρώµα Η µπαταρία έχει υποστεί βλάβη και πρέπει να αντικατασταθεί. Οι τρεις λυχνίες LED ανάβουν µε κόκκινο χρώµα Το χλοοκοπτικό µηχάνηµα είναι πολύ ζεστό – Αφήστε το να κρυώσει. Οι τρεις λυχνίες LED αναβοσβήνουν µε κόκκινο χρώµα Το χλοοκοπτικό µηχάνηµα έχει υποστεί βλάβη και πρέπει να ελεγχθεί από έναν εξουσιοδοτηµένο έµπορο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

8.6 Ένδειξη LED στο φορτιστή

●Η λυχνία LED (1) στο φορτιστή µπορεί να ανάβει µε πράσινο ή να αναβοσβήνει µε κόκκινο χρώµα. Πράσινο φως διαρκείας: Η µπαταρία φορτίζεται ή ψύχεται για να ξεκινήσει η διαδικασία φόρτισης. Η πράσινη λυχνία LED σβήνει όταν η µπαταρία φορτιστεί

Κόκκινο αναλάµπον φως: Η διαδικασία φόρτισης δεν µπορεί να ξεκινήσει. Πιθανές αιτίες: – ∆εν υπάρχει ηλεκτρική επαφή µεταξύ της µπαταρίας και του φορτιστή – Αφαιρέστε την µπαταρία και επανατοποθετήστε την (Ö 8.4). – Βλάβη µπαταρίας (Ö 8.5). – Βλάβη φορτιστή - Ζητήστε από τον εξουσιοδοτηµένο έµπορο να ελέγξει το φορτιστή. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

Τα χλοοκοπτικά µηχανήµατα MA 339 και MA 339 C διαθέτουν ένα φις ασφαλείας. Τα µηχανήµατα µπορούν να τεθούν σε λειτουργία µόνο εάν το φις ασφαλείας έχει τοποθετηθεί στην προβλεπόµενη θέση, µέσα στη θήκη µπαταρίας. Πριν από τη µεταφορά, τις εργασίες συντήρησης και καθαρισµού, καθώς και πριν από τον έλεγχο του χλοοκοπτικού µηχανήµατος θα πρέπει να αφαιρεθεί το φις ασφαλείας. Τοποθέτηση φις ασφαλείας: ●Ανοίξτε τη θήκη της µπαταρίας (Ö 9.2). ●Πιέστε το φις ασφαλείας (1) µέχρι τέρµατος προς τα µέσα στη βάση (2) και µετά κλείστε πάλι τη θήκη

Αποσύνδεση φις ασφαλείας: ●Ανοίξτε τη θήκη της µπαταρίας (Ö 9.2). ●Τραβήξτε το φις ασφαλείας (1) έξω από τη βάση (2) και φυλάξτε το χωριστά από το χλοοκοπτικό µηχάνηµα.

Άνοιγµα θήκης µπαταρίας: ●Πιέστε ελαφρά προς τα µέσα το ρύγχος συγκράτησης (1) και ανοίξτε το καπάκι (2) προς τα πίσω. Κλείσιµο θήκης µπαταρίας: ●Κλείστε το καπάκι (2) και προσέξτε ώστε να κουµπώσει το ρύγχος συγκράτησης (1).

9.3 Μονοκόµµατο τιµόνι

(MΑ 339 C) Το χλοοκοπτικό µηχάνηµα MΑ 339 C εξοπλίζεται µε ένα ρυθµιζόµενο τηλεσκοπικό τιµόνι.

Η θήκη µπαταρίας θα πρέπει να παραµένει πάντα κλειστή κατά τη διάρκεια λειτουργίας.

HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET 1 ∆ιπλώστε το τιµόνι: Θέση µεταφοράς (για τον καθαρισµό του µηχανήµατος, για τη µεταφορά και

●Ρυθµίστε το µικρότερο ύψος τιµονιού. ●Κρατήστε το τιµόνι (1) µε το ένα χέρι και ανοίξτε τον ταχυτεντωτήρα (2). ●Αναδιπλώστε προς τα εµπρός το τιµόνι (1). ●Εάν χρειαστεί µπορείτε να κλείσετε τον ταχυτεντωτήρα (2) και να σταθεροποιήσετε το τιµόνι στη θέση

Θέση εργασίας (για την ώθηση του µηχανήµατος): ●∆ιπλώστε το τιµόνι (1) προς τα πίσω και κρατήστε το µε το ένα χέρι. ●Κλείστε τον ταχυτεντωτήρα (2). ●Ο ταχυτεντωτήρας (2) θα πρέπει να είναι τόσο σφιγµένος ώστε να µπορεί να κλείσει τελείως και το τιµόνι να µπορεί να σταθεροποιηθεί στην κονσόλα τιµονιού. Εάν χρειαστεί λύστε πάλι τον ταχυτεντωτήρα και βιδώστε ή ξεβιδώστε πάλι τη βίδα (3). ●Ρυθµίστε το υψηλότερο ύψος τιµονιού. 2 Ρύθµιση ύψους: Το ύψος του τηλεσκοπικού τιµονιού µπορεί να ρυθµιστεί αδιαβάθµητα: ●Κρατήστε το επάνω τµήµα του τιµονιού (4) µε το ένα χέρι και ανοίξτε τον ταχυτεντωτήρα (5). ●Τραβήξτε προς τα έξω το επάνω τµήµα τιµονιού (4) από το κάτω τµήµα τιµονιού ή αντίστοιχα σπρώξτε το µέσα στο κάτω τµήµα τιµονιού και ρυθµίστε το επιθυµητό ύψος τιµονιού. ●Κρατήστε το επάνω τµήµα του τιµονιού (4) µε το ένα χέρι και κλείστε τον ταχυτεντωτήρα (5). ●Ο ταχυτεντωτήρας (5) θα πρέπει να είναι τόσο σφιγµένος ώστε να µπορεί να κλείσει τελείως και το επάνω τµήµα τιµονιού να µπορεί να σταθεροποιηθεί στο κάτω τµήµα του τιµονιού. Εάν χρειαστεί λύστε πάλι τον ταχυτεντωτήρα και γυρίστε το παξιµάδι (6).

9.4 ∆ιαιρούµενο τιµόνι (MA 339)

∆ιπλώστε το τιµόνι: Θέση µεταφοράς (για τον καθαρισµό του µηχανήµατος, για τη µεταφορά και

●Ξεβιδώστε περιστρεφόµενες χειρολαβές (1) τόσο, ώστε αυτές να µετακινούνται εύκολα πέρα-δώθε στα ατέρµονα σπειρώµατα και διπλώστε προς τα εµπρός το επάνω τµήµα του τιµονιού (2). Θέση εργασίας (για την ώθηση του µηχανήµατος): ●∆ιπλώστε το επάνω τµήµα του τιµονιού (2) προς τα πίσω και κρατήστε το µε το ένα χέρι. ●Βιδώστε τις περιστρεφόµενες χειρολαβές (1). Προσέξτε τη σωστή τοποθέτηση του οδηγού καλωδίου (3).

Τοποθέτηση: ●Ανοίξτε και κρατήστε ανοικτό το στόµιο εξαγωγής (1). ●Περάστε το χορτοσυλλέκτη (2) µε τα ρύγχη συγκράτησης (3) στις υποδοχές (4) στην πίσω πλευρά του µηχανήµατος. ●Κλείστε το στόµιο εκτόξευσης (1).

●Ανοίξτε και κρατήστε ανοικτό το στόµιο εκτόξευσης (1). ● Ανασηκώστε το χορτοσυλλέκτη (2) και αφαιρέστε τον προς τα πίσω. ●Κλείστε το στόµιο εκτόξευσης (1).

9.6 Κεντρική ρύθµιση ύψους

Μπορούν να ρυθµιστούν πέντε διαφορετικά ύψη κοπής µεταξύ 30 mm και 70 mm. Σκάλα 1 = µικρότερο ύψος κοπής Σκάλα 5 = µεγαλύτερο ύψος κοπής Κίνδυνος σύνθλιψης! Το τιµόνι µπορεί να διπλωθεί ή να συµπτυχθεί λύνοντας τον ταχυτεντωτήρα. Κρατήστε το τιµόνι (1) στο ψηλότερο σηµείο µε το ένα χέρι, ενώ ανοίγετε τον ταχυτεντωτήρα. Κίνδυνος σύνθλιψης! ∆ιπλώστε το επάνω τµήµα του τιµονιού λύνοντας τις περιστρεφόµενες χειρολαβές. Κρατάτε πάντα το επάνω τµήµα του τιµονιού (2) στο ψηλότερο σηµείο µε το ένα χέρι, ενώ βιδώνετε τις περιστρεφόµενες χειρολαβές.

Χλοοκοπτικό µηχάνηµα για τη Μεγάλη

Μπορούν να ρυθµιστούν έξι διαφορετικά ύψη κοπής µεταξύ 20 mm και 70 mm. Σκάλα S = µικρότερο ύψος κοπής Σκάλα 5 = µεγαλύτερο ύψος κοπής Ρύθµιση ύψους κοπής: ●Πιέστε ελαφρά το µοχλό ρύθµισης ύψους (1) αποµακρύνοντάς τον από το χλοοκοπτικό µηχάνηµα, µέχρι τα ρύγχη ασφάλισης (2) να απελευθερώσουν το

● Μεγαλύτερο ύψος κοπής: Ανασηκώστε το χλοοκοπτικό µηχάνηµα µε το µοχλό ρύθµισης ύψους (1) (ο µοχλός µετακινείται προς τα εµπρός). Μικρότερο ύψος κοπής: Πιέστε προς τα κάτω το χλοοκοπτικό µηχάνηµα µε το µοχλό ρύθµισης ύψους (1) (ο µοχλός µετακινείται προς

●Πιέστε το µοχλό ρύθµισης ύψους (1) προς το χλοοκοπτικό µηχάνηµα, µέχρι τα ρύγχη ασφάλισης (2) να κουµπώσουν στο µοχλό. Το επιλεγµένο ύψος κοπής φαίνεται στο µπροστινό ρύγχος ασφάλισης (3).

Ένα όµορφο και πυκνό γκαζόν επιτυγχάνεται µε συχνή κοπή και µε τη διατήρηση του ύψους σε χαµηλό επίπεδο. Μην κόβετε το χόρτο πολύ κοντό όταν το κλίµα είναι ιδιαίτερα ζεστό και ξηρό, διαφορετικά το χόρτο θα καεί από τον ήλιο! Η εικόνα κοπής είναι ιδανική όταν χρησιµοποιείτε ένα κοφτερό µαχαίρι, για το λόγο αυτό θα πρέπει να το τροχίζετε τακτικά (εµπορικός αντιπρόσωπος VIKING). Απόδοση κοπής Η απόδοση κοπής (διάρκεια λειτουργίας της µπαταρίας) εξαρτάται από τα χαρακτηριστικά του χόρτου και από το επιλεγµένο ύψος κοπής. Η απόδοση κοπής αυξάνεται µε τη λήψη των παρακάτω µέτρων: ●κόβετε συχνότερα το χόρτο, ●αυξήστε το ύψος κοπής, ● µειώστε την ταχύτητα προώθησης, ●αφήστε το χόρτο να στεγνώσει πριν το

Εάν χρειαστεί, µπορείτε να προµηθευτείτε πρόσθετες µπαταρίες ιόντων λιθίου STIHL (πρόσθετος εξοπλισµός).

10.2 Κοπή χόρτου σε πλαγιές

Για λόγους ασφαλείας, το χλοοκοπτικό µηχάνηµα θα πρέπει να χρησιµοποιείται σε εδάφη µε κλίση έως 25°. Μία κλίση 25° (46,6%) αντιστοιχεί σε 46,6 cm κάθετη υψοµετρική διαφορά σε οριζόντια επιφάνεια 100 cm.

10.3 Σωστή καταπόνηση του

ηλεκτροκινητήρα Μη θέτετε το χλοοκοπτικό µηχάνηµα σε λειτουργία σε περιοχές όπου το χόρτο έχει µεγάλο ύψος ή όταν έχετε επιλέξει τη χαµηλότερη σκάλα ύψους κοπής. Το χλοοκοπτικό µηχάνηµα επιτρέπεται να καταπονηθεί τόσο ώστε να µη µειώνονται αισθητά οι στροφές του ηλεκτροκινητήρα. Εάν οι στροφές αρχίζουν να µειώνονται αισθητά θα πρέπει να επιλέξετε ένα µεγαλύτερο ύψος κοπής και/ή να µειώσετε την ταχύτητα πρόωσης.

10.4 Εάν το µαχαίρι κοπής µπλοκάρει

Θέστε αµέσως τον ηλεκτροκινητήρα εκτός λειτουργίας και τραβήξτε το φις ασφαλείας. Στη συνέχεια αποκαταστήστε την αιτία της

10.5 Θερµική προστασία

υπερφόρτισης του ηλεκτροκινητήρα Αν ο ηλεκτροκινητήρας για οποιονδήποτε λόγο καταπονηθεί υπερβολικά κατά την εργασία, η θερµική προστασία υπερφόρτισης θα σβήσει αυτόµατα τον ηλεκτροκινητήρα. Πιθανές αιτίες υπερθέρµανσης: – κοπή πολύ υψηλού γρασιδιού ή µε πολύ χαµηλό ύψος κοπής, – πολύ µεγάλη ταχύτητα προώθησης, – ανεπαρκές καθάρισµα της εισαγωγής αέρα ψύξης (σχισµές αναρρόφησης). Επανεκκίνηση Μετά από σύντοµο χρόνο ψύξης περίπου 10 λεπτών, (ανάλογα µε τη θερµοκρασία περιβάλλοντος), ξεκινήστε πάλι κανονικά το µηχάνηµα (Ö 12.). Για να αποφευχθούν τυχόν ζηµιές θα πρέπει το µικρότερο ύψος κοπής να χρησιµοποιείται µόνο σε απόλυτα οµαλές επιφάνειες χόρτου.

10. Υποδείξεις για την

Ο ηλεκτροκινητήρας µπορεί να ενεργοποιηθεί µόνο εάν είναι τοποθετηµένο το φις ασφαλείας (Ö 9.1).

11.2 Χειρισµός µε τα δύο χέρια

Ο ηλεκτροκινητήρας µπορεί να τεθεί σε λειτουργία µόνο εάν το κουµπί εκκίνησης πατηθεί και κρατηθεί πατηµένο µε το δεξί χέρι και µετά τραβηχθεί µε το αριστερό χέρι η µπάρα διακοπής του κινητήρα προς

11.3 Φρένο ακινητοποίησης κινητήρα

Όταν απελευθερώσετε τη µπάρα διακοπής του κινητήρα το µαχαίρι ακινητοποιείται µέσα σε λιγότερο από 3 δευτερόλεπτα. Το ενσωµατωµένο φρένο ακινητοποίησης του κινητήρα ελαχιστοποιεί τον χρόνο ακινητοποίησης µέχρι την ακινητοποίηση των µαχαιριών.

●Φόρτιση µπαταρίας (Ö 8.4). ● Τοποθετήστε το φις ασφαλείας (Ö 9.1).

12.2 Θέση του χλοοκοπτικού

µηχανήµατος σε λειτουργία ●Πιέστε και κρατήστε πατηµένο το κουµπί εκκίνησης (1). Τραβήξτε και κρατήστε την µπάρα διακοπής του κινητήρα (2). ●Μπορείτε να αφήσετε το κουµπί εκκίνησης (1) µετά το πάτηµα της µπάρας διακοπής του κινητήρα (2).

12.3 Θέση του χλοοκοπτικού

µηχανήµατος εκτός λειτουργίας ●Απελευθερώστε την µπάρα διακοπής του κινητήρα (1) Το µαχαίρι κοπής και ο κινητήρας ακινητοποιούνται µετά από λίγο.

12.4 Ένδειξη στάθµης πλήρωσης

Ο χορτοσυλλέκτης διαθέτει µία ένδειξη πλήρωσης (1) της στάθµης στο επάνω τµήµα του. Το ρεύµα αέρα, που δηµιουργείται από την περιστροφή του µαχαιριού και το οποίο είναι υπεύθυνο για την πλήρωση του χορτοσυλλέκτη, ανεβάζει την ένδειξη στάθµης πλήρωσης (2): Ο χορτοσυλλέκτης γεµίζει µε κοµµένο

Όταν ο χορτοσυλλέκτης γεµίζει µε χόρτο µειώνεται η ροή αέρα και η ένδειξη της στάθµης πλήρωσης (3) πέφτει: ●Εκκένωση του χορτοσυλλέκτη (Ö 12.5).

χορτοσυλλέκτη ●Σβήστε τον κινητήρα (Ö 12.3) και ξεκρεµάστε το χορτοσυλλέκτη (Ö 9.5). ●Ανοίξτε το χορτοσυλλέκτη από την ασφάλεια (1) και διπλώστε προς τα επάνω το επάνω µέρος του χορτοσυλλέκτη (2). ●Κρατήστε µε τον τρόπο που απεικονίζεται το χορτοσυλλέκτη από τις χειρολαβές του επάνω τµήµατος (3) και του κάτω τµήµατος (4) και αδειάστε τον.

Ετήσια συντήρηση από τον εµπορικό αντιπρόσωπο: Το χλοοκοπτικό θα πρέπει να ελέγχεται µία φορά ετησίως από τον εµπορικό αντιπρόσωπο. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

11. Συστήµατα ασφαλείας

12. Θέση του εργαλείου σε

Κίνδυνος τραυµατισµών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Μη θέτετε τον κινητήρα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο ή όταν έχει επιλεγεί το χαµηλότερο ύψος κοπής αφού έτσι δυσκολεύει η εκκίνηση.

Κίνδυνος τραυµατισµών Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Τραβήξτε το φις ασφαλείας από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία στο χλοοκοπτικό µηχάνηµα (Ö 9.1). 220478 131 9917 G - EL

13.2 Καθαρισµός µηχανήµατος

Χρονικό διάστηµα συντήρησης: Μετά από κάθε χρήση ●Αφαιρέστε την µπαταρία (Ö 8.3). ●Αφαιρέστε το χορτοσυλλέκτη (Ö 9.5). Θέση καθαρισµού MA 339 C: ●Αναδίπλωση µονοκόµµατου τιµονιού (Ö 9.3). ● Ανασηκώστε το στόµιο εξαγωγής (1), ανατρέψτε το χλοοκοπτικό και αφήστε το στην κονσόλα του τιµονιού (2). ●Αφήστε το τιµόνι (3) στο έδαφος και στερεώστε το σ' αυτή τη θέση µε τον ταχυτεντωτήρα (4). Θέση καθαρισµού MΑ 339: ●Αναδίπλωση διαιρούµενου τιµονιού (Ö 9.4). ● Ανατρέψτε το χλοοκοπτικό και στηρίξτε το στα κάτω τµήµατα του τιµονιού (5). Υποδείξεις για τον καθαρισµό: Καθαρίζετε σχολαστικά το µηχάνηµα µετά από κάθε χρήση. Η σωστή φροντίδα προστατεύει το µηχάνηµά σας από ζηµιές και επιµηκύνει τη διάρκεια ζωής του. Καθαρίστε καλά την εισαγωγή αέρα ψύξης (σχισµές αναρρόφησης) µεταξύ του καλύµµατος του κινητήρα και του κάτω µέρους του περιβλήµατος από τις ακαθαρσίες για να εξασφαλίσετε τη σωστή ψύξη του κινητήρα. Καθαρίστε το µαχαίρι κοπής. Καθαρίστε το κάτω µέρος του χλοοκοπτικού µηχανήµατος µε βούρτσα και νερό. Αφαιρέστε προηγουµένως τα κατάλοιπα χόρτου που έχουν προσκολληθεί στο περίβληµα και στη θυρίδα εξαγωγής µε µία βέργα. Ποτέ µη ρίχνετε νερό στα διάφορα µέρη του κινητήρα, στις τσιµούχες, στα ρουλεµάν και σε ηλεκτρικά µέρη όπως µπαταρίες και διακόπτες. Σε διαφορετική περίπτωση το επακόλουθο θα είναι µία ακριβή επισκευή. Εάν οι βρωµιές δεν µπορούν να αφαιρεθούν µε νερό, µε βούρτσα ή µε ένα πανί, η VIKING προτείνει τη χρήση ενός ειδικού καθαριστικού (π.χ. ειδικό καθαριστικό STIHL).

13.3 Ηλεκτροκινητήρας και τροχοί

Ο ηλεκτροκινητήρας δεν απαιτεί

Τα ρουλεµάν των τροχών δεν χρειάζονται

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση Ελέγξτε οπτικά εάν η µπαταρία έχει ζηµιά. ∆εν επιτρέπεται να χρησιµοποιηθούν οι µπαταρίες µε εµφανείς ζηµιές (π.χ. ρωγµές ή διαρροή υγρών).

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση Ελέγξτε το καλώδιο σύνδεσης για τυχόν φθορές και κρατήστε τις εισαγωγές αέρα ψύξης καθαρές.

13.6 Συντήρηση του µαχαιριού

Χρονικό διάστηµα συντήρησης: Πριν από κάθε χρήση ●Γυρίστε το χλοοκοπτικό στη θέση καθαρισµού (Ö 13.2). ● Καθαρίστε το µαχαίρι κοπής (1) και ελέγξτε το για ζηµιές (ρωγµές ή αυλακώσεις) και φθορές, εάν χρειαστεί, αντικαταστήστε το. ●Μετρήστε το πάχος του µαχαιριού σε τουλάχιστον 5 σηµεία µε ένα παχύµετρο (2). Ειδικότερα, θα πρέπει να είναι εξασφαλισµένο το ελάχιστο πάχος και στην περιοχή των πτερυγίων του µαχαιριού. ● Τοποθετήστε τον χάρακα (3) στην µπροστινή ακµή του µαχαιριού και µετρήστε την τροχισµένη επιφάνεια. Όρια φθοράς: Το πάχος του µαχαιριού θα πρέπει σε κάθε σηµείο να είναι τουλάχιστον 1,6 mm. Οι λάµες επιτρέπεται να τροχιστούν το πολύ µέχρι 5mm. Εάν στο χλοοκοπτικό δεν έχει τοποθετηθεί το συνοδευτικό µαχαίρι, αλλά π. χ. το αλεστικό µαχαίρι του προαιρετικού εξοπλισµού, ισχύουν άλλα όρια φθοράς (βλέπε οδηγίες χρήσης Kit 339). Κίνδυνος τραυµατισµών! Πριν ανατρέψετε το χλοοκοπτικό µηχάνηµα τοποθετήστε το σε µία σταθερή οριζόντια και οµαλή επιφάνεια. Το µηχάνηµα µπορεί να ανατραπεί στη θέση καθαρισµού κατά την εργασία. Παραµένετε πάντοτε δίπλα από το µηχάνηµα. Μην εργάζεστε ποτέ εµπρός ή πίσω από το χλοοκοπτικό

13.7 Αφαίρεση και τοποθέτηση

µαχαιριού κοπής 1 Αποσυναρµολόγηση: ●Χρησιµοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το µαχαίρι κοπής (2). ●Ξεβιδώστε τη βίδα µαχαιριού (3) και αφαιρέστε το µαχαίρι κοπής (2). 2 Συναρµολόγηση: ● Καθαρίστε την επιφάνεια στήριξης του µαχαιριού και του χιτωνίου του

● Τοποθετήστε το µαχαίρι κοπής (2) µε τις κυρτές ακµές να κοιτούν προς τα επάνω. Τα ρύγχη συγκράτησης (4) θα πρέπει να τοποθετηθούν στις οπές (5) του µαχαιριού κοπής. ●Χρησιµοποιήστε ένα κατάλληλο ξύλο (1) για να κρατήσετε κόντρα το µαχαίρι κοπής (2). ●Σφίξτε τη βίδα µαχαιριού (3) µε µία ροπή 10 - 15Nm.

13.8 Τρόχισµα του µαχαιριού κοπής

Η VIKING προτείνει να αναθέσετε το τρόχισµα του µαχαιριού σε έναν εµπορικό αντιπρόσωπο. Η λειτουργία του µηχανήµατος περιορίζεται εάν το µαχαίρι τροχιστεί λάθος (λανθασµένη γωνία τροχίσµατος, σφάλµα ζυγοστάθµισης

Οδηγίες τροχίσµατος: ●Αφαίρεση µαχαιριού κοπής (Ö 13.7). ●Ψύχετε το µαχαίρι κατά το τρόχισµα, π.χ. µε νερό. ∆εν πρέπει να εµφανιστεί µια µπλε απόχρωση. Σε αυτή την περίπτωση µειώνεται σηµαντικά η κοπτική ικανότητα του µαχαιριού. ●Τροχίστε οµοιόµορφα το µαχαίρι, προκειµένου να αποφύγετε τους κραδασµούς. ●Τηρείτε τη γωνία τροχίσµατος των 30°. ●Μετά τη διαδικασία ακονίσµατος αφαιρέστε µε λεπτό γυαλόχαρτο τα γρέζια που έχουν σχηµατιστεί στην ακµή κοπής. Κίνδυνος τραυµατισµών! Ένα φθαρµένο ή ελαττωµατικό µαχαίρι µπορεί να σπάσει και να προκαλέσει σοβαρούς τραυµατισµούς. Για το λόγο αυτό θα πρέπει να τηρούνται οι υποδείξεις για τη συντήρηση του µαχαιριού. Ειδικότερα το χλοοκοπτικό µηχάνηµα δεν επιτρέπεται να τεθεί σε λειτουργία, όταν τα εξαρτήµατα του συστήµατος κοπής (αποτελούµενο από µαχαίρι κοπής, βίδα µαχαιριού και υποδοχή µαχαιριού) έχουν υποστεί φθορές ή

Τα µαχαίρι φθείρεται µε διαφορετικό τρόπο ανάλογα µε τον τόπο και τον τρόπο χρήσης. Εάν χρησιµοποιείτε το µηχάνηµα σε αµµώδες έδαφος ή συχνά υπό συνθήκες ξηρασίας, το µαχαίρι καταπονείται περισσότερο και φθείρεται γρηγορότερα. Όταν αλλάζετε το µαχαίρι κοπής, θα πρέπει να αλλάζετε πάντοτε και τη βίδα µαχαιριού (4). Για να αποφύγετε τις φθορές στη βίδα του µαχαιριού χρησιµοποιήστε το κατάλληλο εξάγωνο καρυδάκι (22 mm) για το λύσιµο ή το βίδωµα.

Κίνδυνος τραυµατισµών! Το µαχαίρι κοπής (2) επιτρέπεται να τοποθετηθεί µόνο µε τον τρόπο που απεικονίζεται. Οι γλώσσες (6) πρέπει να δείχνουν προς τα κάτω και τα κυρτά πτερύγια του µαχαιριού προς τα επάνω. Η προβλεπόµενη ροπή σύσφιξης των βιδών του µαχαιριού των

10 - 15Nm θα πρέπει να τηρηθεί

ακριβώς αφού από αυτήν εξαρτάται η ασφαλής στερέωση του κοπτικού εργαλείου. Ασφαλίστε τη βίδα µαχαιριού (3) επιπλέον µε Loctite 243. Κίνδυνος τραυµατισµών! Ελέγξτε το µαχαίρι για τυχόν φθορές πριν την επανατοποθέτησή του. Το µαχαίρι πρέπει να αντικατασταθεί εάν φέρει αυλακώσεις και ρωγµές, εάν οι λάµες έχουν τροχιστεί περισσότερο από 5mm ή εάν το µαχαίρι είναι σε κάποιο σηµείο λεπτότερο από 1,6 mm (Ö 13.6).0478 131 9917 G - EL

13.9 Φύλαξη (χειµερινή παύση

Αποθήκευση χλοοκοπτικού: Τραβήξτε το φις ασφαλείας και αφαιρέστε την µπαταρία. Φυλάσσετε το φις ασφαλείας ξεχωριστά από το χλοοκοπτικό µηχάνηµα, µακριά από τα µη εξουσιοδοτηµένα άτοµα και ειδικότερα µακριά από παιδιά. Φυλάσσετε το χλοοκοπτικό µηχάνηµα σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι το µηχάνηµα προστατεύεται από µη εξουσιοδοτηµένη χρήση (π.χ. από

Αποθηκεύστε το χλοοκοπτικό µηχάνηµα µόνο σε κατάσταση ασφαλούς λειτουργίας, εάν χρειαστεί αναδιπλώστε το

∆ιατηρήστε σφιγµένα όλα τα παξιµάδια, τα µπουλόνια και τις βίδες, αντικαταστήστε τις υποδείξεις κινδύνου και προειδοποίησης που έχουν γίνει δυσανάγνωστες, ελέγξτε ολόκληρο το µηχάνηµα για φθορές ή ζηµιές. Αντικαταστήστε τα φθαρµένα ή ελαττωµατικά µέρη. Οι βλάβες του µηχανήµατος θα πρέπει να αποκατασταθούν πριν από την αποθήκευση. Σε περίπτωση ακινητοποίησης του χλοοκοπτικού µηχανήµατος για µεγαλύτερο χρονικό διάστηµα (χειµερινή παύση εργασιών) θα πρέπει να δοθεί σηµασία στα παρακάτω σηµεία: ● Καθαρίστε σχολαστικά όλα τα εξωτερικά µέρη του µηχανήµατος. ●Λίπανση ή γρασάρισµα όλων των κινητών µερών. Αποθήκευση µπαταριών: Αφαιρέστε την µπαταρία από τη θήκη ή από το φορτιστή και φυλάξτε την σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι οι µπαταρίες προστατεύονται από µη εξουσιοδοτηµένη χρήση (π.χ. από παιδιά). Μην αποθηκεύετε τις εφεδρικές µπαταρίες χωρίς να έχουν χρησιµοποιηθεί, αλλά χρησιµοποιήστε τις εναλλάξ. Για µία ιδανική διάρκεια ζωής οι µπαταρίες θα πρέπει να αποθηκεύονται σε θερµοκρασίες από +10°C ως +20°C και σε κατάσταση φόρτισης περίπου 30%. Φύλαξη φορτιστή: Αφαιρέστε την µπαταρία και τραβήξτε το καλώδιο από τη πρίζα. Φυλάσσετε το φορτιστή σε ένα στεγνό, κλειστό και καθαρό από σκόνες χώρο. Βεβαιωθείτε ότι ο φορτιστής προστατεύεται από µη εξουσιοδοτηµένη χρήση (π.χ. από παιδιά).

14.1 Μεταφορά και στερέωση

χλοοκοπτικού µηχανήµατος Μεταφορά του µηχανήµατος: ● Ανασηκώνετε το χλοοκοπτικό µηχάνηµα αποκλειστικά και µόνο από τις λαβές µεταφοράς (1, 2). Φροντίζετε πάντα για επαρκή απόσταση του χλοοκοπτικού από το σώµα, ειδικότερα από τα πόδια σας. ● Μεταφέρετε το χλοοκοπτικό µηχάνηµα µε το ένα χέρι στην επάνω λαβή µεταφοράς (2) και µε το άλλο χέρι στην κάτω λαβή µεταφοράς (1),

● µεταφέρετε το χλοοκοπτικό µηχάνηµα µε το ένα χέρι από την επάνω λαβή µεταφοράς (2). Πρόσδεση του µηχανήµατος: ●Ασφαλίστε το χλοοκοπτικό µηχάνηµα µε τα κατάλληλα µέσα στερέωσης επάνω στην επιφάνεια φόρτωσης.

Κίνδυνος τραυµατισµών! Προσέξτε ιδιαίτερα τις υποδείξεις ασφαλείας στο κεφάλαιο «Για τη δική σας ασφάλεια» (Ö 4.). Τραβήξτε το φις ασφαλείας από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία στο χλοοκοπτικό µηχάνηµα (Ö 9.1). Μεταφέρετε τις µπαταρίες ιόντων λιθίου πάντα µε ιδιαίτερη προσοχή (Ö 4.2).

HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET ●Στερεώστε τα συρµατόσχοινα ή τους ιµάντες στις χειρολαβές (1, 2). Παρακαλούµε τηρήστε οπωσδήποτε τις υποδείξεις που ακολουθούν, προκειµένου να αποτρέψετε τις βλάβες και την υπερβολική φθορά του εργαλείου VIKING:

Πολλά µέρη του εργαλείου VIKING, ακόµη και µετά από προβλεπόµενη χρήση, παρουσιάζουν φυσιολογική φθορά και θα πρέπει να αντικατασταθούν εγκαίρως, ανάλογα µε τον τρόπο και τη διάρκεια

Εδώ συµπεριλαµβάνονται εκτός των

2. Τήρηση των υποδείξεων των

οδηγιών χρήσης Η χρήση, η συντήρηση και η αποθήκευση του εργαλείου VIKING θα πρέπει να πραγµατοποιούνται προσεκτικά και µε τον τρόπο που αναφέρεται σε αυτές τις οδηγίες χρήσης. Όλες οι βλάβες και οι ζηµιές που προκλήθηκαν από τη µη τήρηση των υποδείξεων ασφαλείας, χειρισµού και συντήρησης, βαρύνουν αποκλειστικά και µόνο το χρήστη. Αυτό ισχύει ειδικά για: – λανθασµένη ηλεκτρική σύνδεση (τάση). –µη εγκεκριµένες από την VIKING µετατροπές του προϊόντος. – χρήση εργαλείων ή εξαρτηµάτων που είναι χαµηλής ποιότητας, ακατάλληλα ή µη εγκεκριµένα για το µηχάνηµα. –µη προβλεπόµενη χρήση του

– χρήση του προϊόντος σε αθλητικές δραστηριότητες ή διαγωνισµούς. – έµµεσες ζηµιές που προκαλούνται από συνεχιζόµενη χρήση του προϊόντος µε ελαττωµατικά εξαρτήµατα.

3. Εργασίες συντήρησης

Όλες οι εργασίες που αναφέρονται στην παράγραφο "Συντήρηση" θα πρέπει να διεξάγονται σε τακτά χρονικά διαστήµατα. Σε περίπτωση που αυτές οι εργασίες δεν µπορούν να πραγµατοποιηθούν από το χρήστη, θα πρέπει να δοθεί σχετική εντολή εργασιών σε έναν εµπορικό αντιπρόσωπο. Η VIKING προτείνει οι εργασίες συντήρησης και οι επισκευές να πραγµατοποιούνται µόνον από έναν εµπορικό αντιπρόσωπο της VIKING. Οι εµπορικοί αντιπρόσωποι VIKING παρακολουθούν τακτικά εκπαιδευτικά σεµινάρια και έχουν στη διάθεσή τους τις απαραίτητες τεχνικές πληροφορίες. Εάν δεν πραγµατοποιηθούν αυτές οι εργασίες, µπορεί να προκληθούν ζηµιές, για τις οποίες ευθύνεται αποκλειστικά και µόνο ο χρήστης. Εδώ συµπεριλαµβάνονται µεταξύ άλλων: – Ζηµιές στον κινητήρα λόγω ανεπαρκούς καθαρισµού της εισαγωγής αέρα ψύξης (εγκοπές αναρρόφησης). – ∆ιαβρώσεις και άλλες επακόλουθες ζηµιές από τη µη προβλεπόµενη σωστή αποθήκευση και φύλαξη. – Βλάβες στο µηχάνηµα από τη χρήση ανταλλακτικών χαµηλής ποιότητας. – Ζηµιές λόγω µη έγκαιρης ή ανεπαρκούς συντήρησης ή ζηµιές από εργασίες συντήρησης και επισκευής που δεν πραγµατοποιήθηκαν στα συνεργεία των εµπορικών αντιπροσώπων. Το κοµµένο χόρτο δεν πρέπει να απορρίπτεται αλλά να διατίθεται για χώνευση. Οι συσκευασίες, το µηχάνηµα και τα πρόσθετα εξαρτήµατα κατασκευάζονται από ανακυκλώσιµα υλικά και θα πρέπει να απορρίπτονται

Η φιλική προς το περιβάλλον απόρριψη και ο διαχωρισµός των απορριµµάτων βοηθάει στην επαναχρησιµοποίηση ανακυκλώσιµων υλικών. Για το λόγο αυτό, µετά την πάροδο της συνηθισµένης διάρκειας χρήσης, το µηχάνηµα θα πρέπει να παραδίδεται σε κάποιο κέντρο συλλογής υλικών. Για την απόρριψη προσέξτε ιδιαίτερα τις υποδείξεις στο κεφάλαιο "Απόρριψη" (Ö 4.8). Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εµπορικό αντιπρόσωπο για να µάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων. Τα προϊόντα απόρριψης όπως οι µπαταρίες πρέπει να απορρίπτονται µε τον κατάλληλο τρόπο. Τηρήστε τις τοπικές οδηγίες. Μην απορρίπτετε τις µπαταρίες στα οικιακά απορρίµµατα, αλλά παραδώστε τις στον εµπορικό αντιπρόσωπο ή στα σηµεία συλλογής προβληµατικών υλικών.

15. Ελαχιστοποίηση φθορών

περιβάλλοντος0478 131 9917 G - EL

Απευθυνθείτε σε ένα κέντρο ανακύκλωσης ή στον εµπορικό αντιπρόσωπο για να µάθετε πώς γίνεται η σωστή απόρριψη αυτών των προϊόντων. Η VIKING προτείνει τον εµπορικό αντιπρόσωπο VIKING.

16.1 Υποχρέωση παραλαβής

∆εσµευόµαστε για την παραλαβή των µηχανηµάτων µας που φέρουν το σήµα προστασίας του περιβάλλοντος, µετά τη χρήση τους, από εµάς ή από εξουσιοδοτηµένα τρίτα πρόσωπα, ώστε τα µηχανήµατα/εξαρτήµατα να επαναχρησιµοποιηθούν ή να οδηγηθούν στην ανακύκλωση υλικών.

Μπαταρία STIHL Ο εµπορικός αντιπρόσωπος της VIKING θα σας δώσει πληροφορίες σχετικά µε την παραγγελία.

VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein πιστοποιούµε ότι το εργαλείο Χλοοκοπτικό µηχάνηµα, χειροκίνητο και µε µπαταρία (ΜΑ)

είναι εναρµονισµένο µε τις παρακάτω Ευρωπαϊκές Οδηγίες: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/42/EC, 2006/66/EC, 2011/65/EC Τα προϊόντα έχουν σχεδιαστεί και κατασκευαστεί σύµφωνα µε τα ακόλουθα

EN 60335-1, EN 60335-2-29, EN 60335-2-77 Εφαρµοζόµενη διαδικασία αξιολόγησης συµβατότητας: Παράρτηµα VIII (2000/14/EC) Όνοµα και διεύθυνση της κοινοποιηµένης

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Σύνταξη και φύλαξη των τεχνικών

Johann Weiglhofer VIKING GmbH Το έτος κατασκευής και ο αριθµός σειράς αναγράφονται στην πινακίδα τύπου του

Μετρηµένη στάθµη θορύβου: 89,1 dB(A) Εγγυηµένη στάθµη θορύβου: 90 dB(A) Langkampfen, 2015-01-02 (ΕΕΕΕ-ΜΜ-ΗΗ) VIKING GmbH ∆ιευθυντής Έρευνας και Εξέλιξης

ανταλλακτικά Τα εξαρτήµατα στερέωσης του µαχαιριού κοπής (π.χ . βίδα µαχαιριού) θα πρέπει να αλλαχθούν κατά την αντικατάσταση του µαχαιριού ή τη συναρµολόγηση του µαχαιριού. Τα ανταλλακτικά διατίθενται από τους εµπορικούς αντιπροσώπους της VIKING.

συµβατότητας CE του κατασκευαστή

κατασκευής: VIKING Τύπος: MA 339.0 MA 339.0 C Αναγνώριση σειράς 6320

κατασκευής: STIHL Τύπος:AL100 AL 300 AL 500 Αναγνώριση σειράς 4850

19. Τεχνικά στοιχεία

Τύπος Ιόντων λιθίου Το µηχάνηµα µπορεί να λειτουργήσει µε µπαταρίες STIHL του τύπου AP. Η διάρκεια λειτουργίας του µηχανήµατος εξαρτάται από την ενέργεια της µπαταρίας (π. χ. 160 Wh στον τύπο AP 160).479 HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET Φορτιστής AL 100 / Φορτιστής AL 300 / Φορτιστής AL 500: Τάση δικτύου 220 - 240 V Συχνότητα 50 Hz

προστασίας II Βαθµός προστασίας IP20

επιτρεπόµενων θερµοκρασιών ρεύµατος φόρτισης +5°C ως +40°C Φορτιστής AL 100: Ονοµαστική ένταση ρεύµατος 0,6 A Λήψη ισχύος 75 W Ρεύµα φόρτισης 1,6 A Βάρος 0,8 kg Χρόνος φόρτισης για AP 115: - χωρητικότητα ως 80 % 110 λεπτά - χωρητικότητα ως 100 % 140 λεπτά Χρόνος φόρτισης για AP 120: - χωρητικότητα ως 80 % 120 λεπτά - χωρητικότητα ως 100 % 140 λεπτά Χρόνος φόρτισης για AP 160: - χωρητικότητα ως 80 % 150 λεπτά - χωρητικότητα ως 100 % 165 λεπτά Φορτιστής AL 300: Ονοµαστική ένταση ρεύµατος 2A Λήψη ισχύος 320 W Ρεύµα φόρτισης 6,5 A Βάρος 1,2 kg Χρόνος φόρτισης για AP 115: - χωρητικότητα ως 80 % 25 λεπτά - χωρητικότητα ως 100 % 55 λεπτά Χρόνος φόρτισης για AP 120: - χωρητικότητα ως 80 % 30 λεπτά - χωρητικότητα ως 100 % 60 λεπτά Χρόνος φόρτισης για AP 160: - χωρητικότητα ως 80 % 35 λεπτά - χωρητικότητα ως 100 % 60 λεπτά Φορτιστής AL 500: Ονοµαστική ένταση ρεύµατος 2,6 A Λήψη ισχύος 570 W Ρεύµα φόρτισης 12 A Βάρος 1,2 kg Χρόνος φόρτισης για AP 115: - χωρητικότητα ως 80 % 20 λεπτά - χωρητικότητα ως 100 % 25 λεπτά Χρόνος φόρτισης για AP 120: - χωρητικότητα ως 80 % 30 λεπτά - χωρητικότητα ως 100 % 60 λεπτά Χρόνος φόρτισης για AP 160: - χωρητικότητα ως 80 % 35 λεπτά - χωρητικότητα ως 100 % 60 λεπτά Φορτιστής AL 300: MA 339.0 / MA 339.0 C: Αναγνώριση σειράς 6320 Κινητήρας, τύπος

Κατασκευαστής Domel Τύπος Κινητήρας EC Τάση 36 V Λήψη ισχύος 600 W

προστασίας III Βαθµός προστασίας IPX 0* Κοπτικό εργαλείο

Πλάτος κοπής 37 cm Αριθµός στροφών της διάταξης κοπής

στροφές/λεπτό Κίνηση µαχαιριού µόνιµη Ροπή σύσφιξης βίδας στερέωσης µαχαιριού 10 - 15 Nm Ø τροχού µπροστά 150 mm Ø τροχού πίσω 180 mm Χορτοσυλλέκτης 40 l Ύψος κοπής 30 - 70 mm Ύψος κοπής (µόνο για τη Μεγάλη Βρετανία) 20 - 70 mm Σύµφωνα µε την Οδηγία 2000/14/EC: Εγγυηµένη στάθµη θορύβου L WAd 90 dB(A) Σύµφωνα µε την Οδηγία 2006/42/EC: Στάθµη ηχοπίεσης στη θέση εργασίας

77 dB(A) Ανασφάλεια K

• Ο βαθµός προστασίας IPX 1 επιτυγχάνεται µε τη χρήση κατάλληλων εξαρτηµάτων.0478 131 9917 G - EL

Μεταφορά των µπαταριών STIHL: Οι µπαταρίες STIHL πληρούν τις προϋποθέσεις που αναφέρονται στο εγχειρίδιο UN ST/SG/AC.10/11/Αναθ.5 Μέρος III, υποενότητα 38.3. Ο χρήστης µπορεί να µεταφέρει οδικά προς το χώρο χρήσης του µηχανήµατος τις µπαταρίες STIHL χωρίς να απαιτείται η λήψη πρόσθετων µέτρων. Για την αεροµεταφορά και τη θαλάσσια µεταφορά θα πρέπει να τηρηθούν οι κανονισµοί που ισχύουν σε κάθε χώρα. Για επιπλέον υποδείξεις σχετικά µε τη µεταφορά ανατρέξτε στο www.stihl.com/safety-data-sheets REACH: REACH είναι ένας κανονισµός της ΕΕ για την καταγραφή, αξιολόγηση και έγκριση χηµικών ουσιών. Πληροφορίες για τη συµµόρφωση µε τον κανονισµό REACH (ΕΕ) Αρ. 1907/2006 θα βρείτε στην ιστοσελίδα www.stihl.com/reach

Ο κινητήρας δεν εκκινείται Πιθανή αιτία: – Η µπαταρία δεν έχει φορτιστεί τελείως (στην µπαταρία αναβοσβήνει µία πράσινη λυχνία LED) – Η µπαταρία δεν έχει τοποθετηθεί

– Το φις ασφαλείας δεν έχει τοποθετηθεί – ∆εν έχει πατηθεί το κουµπί εκκίνησης – Ο κινητήρας καταπονείται υπερβολικά λόγω ψηλού ή βρεγµένου χόρτου – Έχει ενεργοποιηθεί η προστασία του

– Η µπαταρία είναι πολύ κρύα/πολύ ζεστή (στην µπαταρία ανάβει µία κόκκινη λυχνία LED) – Το χλοοκοπτικό µηχάνηµα είναι πολύ ζεστό (στην µπαταρία ανάβουν τρεις κόκκινες λυχνίες LED) – Υγρασία στο µηχάνηµα ή/και την

– Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει – Βλάβη στην ασφάλεια του φις

– Βλάβη µηχανήµατος (στην µπαταρία αναβοσβήνουν τρεις κόκκινες LED) Αντιµετώπιση: – Φορτίστε την µπαταρία (Ö 8.4) – Τοποθετήστε την µπαταρία στη θήκη µπαταρίας (Ö 8.3) – Τοποθετήστε το φις ασφαλείας (Ö 9.1) – Πιέστε το κουµπί εκκίνησης (Ö 12.2) – Μη θέτετε τον κινητήρα σε λειτουργία όταν το µηχάνηµα βρίσκεται σε περιοχή µε ψηλό χόρτο, προσαρµόστε το ύψος κοπής (Ö 9.6) – Αφήστε το εργαλείο να κρυώσει (Ö 10.5) – Αφήστε την µπαταρία να ζεσταθεί ή αντίστοιχα να κρυώσει (Ö 8.4) – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και στεγνώστε την. Καθαρίστε ή αντίστοιχα στεγνώστε τη θήκη της µπαταρίας (Ö 8.3) – Καθαρίστε το περίβληµα του χλοοκοπτικού (Ö 13.2) – Αντικαταστήστε το φις ασφαλείας (#)

O ηλεκτροκινητήρας απενεργοποιείται κατά τη διάρκεια λειτουργίας Πιθανή αιτία: – Η µπαταρία ή το ηλεκτρονικό σύστηµα του µηχανήµατος έχει θερµανθεί πολύ – Ηλεκτρική βλάβη – Η µπαταρία δεν είναι πλήρως

– Το φις ασφαλείας δεν έχει τοποθετηθεί

– Το µηχάνηµα καταπονείται υπερβολικά κατά την κοπή ψηλού ή βρεγµένου

– Βλάβη του χλοοκοπτικού µηχανήµατος Αντιµετώπιση: – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας, αφήστε το χλοοκοπτικό µηχάνηµα και την µπαταρία να κρυώσουν (Ö 8.3) – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και επανατοποθετήστε την (Ö 8.3) MA 339.0: Αναφερόµενη χαρακτηριστική τιµή ταλαντώσεων κατά EN 12096: Τιµή µέτρησης a

0,63 m/sec² Ανασφάλεια K

0,32 m/sec² Μέτρηση κατά EN 20643 Μ/Π/Υ 122/42/107 cm Βάρος (χωρίς µπαταρία)12kg MA 339.0 C: Αναφερόµενη χαρακτηριστική τιµή ταλαντώσεων κατά EN 12096: Τιµή µέτρησης a

1,02 m/sec² Ανασφάλεια K

0,51 m/sec² Μέτρηση κατά EN 20643 Μ/Π/Υ 128/42/107 cm Βάρος (χωρίς µπαταρία)13kg

20. Εντοπισµός βλαβών

# Αναζητήστε ενδεχοµένως έναν εµπορικό αντιπρόσωπο, η VIKING προτείνει τον εµπορικό αντιπρόσωπο της VIKING.481 HRCSLVLTROEL 0478 131 9917 G - EL RUBGUKET – Φορτίστε την µπαταρία (Ö 8.4) – Τοποθετήστε το φις ασφαλείας (Ö 9.1) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6) – Επισκευάστε το χλοοκοπτικό µηχάνηµα

Έντονοι κραδασµοί κατά τη διάρκεια λειτουργίας Πιθανή αιτία: – Έχει χαλαρώσει η βίδα του µαχαιριού – Το µαχαίρι δεν είναι ζυγοσταθµισµένο Αντιµετώπιση: – Σφίξτε τη βίδα του µαχαιριού (Ö 13.7) – Τροχίστε (ζυγοσταθµίστε) το µαχαίρι ή αντικαταστήστε το (Ö 13.8)

Προβληµατική κοπή, το χόρτο κιτρινίζει Πιθανή αιτία: – φθαρµένα ή στοµωµένα µαχαίρια

– Η ταχύτητα προώθησης είναι µεγάλη σε σχέση µε το ύψος κοπής Αντιµετώπιση: – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 13.8) – Μειώστε την ταχύτητα προώθησης και/ή επιλέξτε το σωστό ύψος κοπής (Ö 9.6)

∆υσκολία στην ενεργοποίηση του ηλεκτροκινητήρα ή µειωµένη απόδοση ηλεκτροκινητήρα Πιθανή αιτία: – Η µπαταρία έχει αποφορτιστεί – Κοπή ψηλού ή βρεγµένου χόρτου – Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει – Φθαρµένο ή στοµωµένο µαχαίρι κοπής Αντιµετώπιση: – Φορτίστε την µπαταρία (Ö 8.4) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6) – Καθαρίστε το περίβληµα του χλοοκοπτικού µηχανήµατος (Ö 13.2) – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 13.8)

Το κανάλι εκτόξευσης έχει βουλώσει Πιθανή αιτία: – Το µαχαίρι έχει φθαρεί – Κοπή ψηλού ή βρεγµένου χόρτου Αντιµετώπιση: – Αντικαταστήστε το µαχαίρι (Ö 13.7) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6)

Πολύ σύντοµος χρόνος λειτουργίας Πιθανή αιτία: – Η µπαταρία δεν έχει φορτιστεί πλήρως – Κοπή ψηλού ή βρεγµένου χόρτου – Το περίβληµα του συγκροτήµατος κοπής έχει βουλώσει – Φθαρµένο ή στοµωµένο µαχαίρι – Η διάρκεια ζωής της µπαταρίας έχει φτάσει στο τέλος ή ξεπεράστηκε Αντιµετώπιση: – Φορτίστε την µπαταρία (Ö 8.4) – Προσαρµόστε το ύψος και την ταχύτητα κοπής στις υπάρχουσες συνθήκες (Ö 9.6) – Καθαρίστε το περίβληµα του χλοοκοπτικού (Ö 13.2) – Αντικαταστήστε ή τροχίστε το µαχαίρι (Ö 13.8) – Ελέγξτε την µπαταρία, εάν χρειαστεί αντικαταστήστε την (#)

Η µπαταρία δεν φορτίζεται παρόλο που η λυχνία LED του φορτιστή ανάβει µε πράσινο χρώµα Πιθανή αιτία: – Η µπαταρία είναι πολύ κρύα/πολύ ζεστή (στην µπαταρία ανάβει µία κόκκινη λυχνία LED) Αντιµετώπιση: – Αφήστε την µπαταρία να ζεσταθεί ή αντίστοιχα να κρυώσει (Ö 8.4). Χρησιµοποιείτε τον φορτιστή µόνο σε κλειστούς και στεγνούς χώρους, σε θερµοκρασίες από +5°C έως +40 °C.

Η µπαταρία δεν φορτίζεται, δεν ανάβει καµία λυχνία LED Πιθανή αιτία: – Καµία ηλεκτρική επαφή µεταξύ του φορτιστή και της µπαταρίας – Λανθασµένη τροφοδοσία ρεύµατος στο

Αντιµετώπιση: – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και επανατοποθετήστε την (Ö 8.3) – Συνδέστε ηλεκτρικά το φορτιστή (Ö 8.2) – Ελέγξτε το ηλεκτρικό δίκτυο – Ελέγξτε το φορτιστή, εάν χρειαστεί αντικαταστήστε τον (#)0478 131 9917 G - EL

Η λυχνία LED στο φορτιστή αναβοσβήνει µε κόκκινο χρώµα Πιθανή αιτία: – Καµία ηλεκτρική επαφή µεταξύ του φορτιστή και της µπαταρίας – Βλάβη µπαταρίας (οι 4 λυχνίες LED της µπαταρίας αναβοσβήνουν για περ. 5 δευτερόλεπτα µε κόκκινο χρώµα) – Βλάβη φορτιστή Αντιµετώπιση: – Αφαιρέστε την µπαταρία από τη θήκη µπαταρίας και επανατοποθετήστε την (Ö 8.3) – Ελέγξτε την µπαταρία, εάν χρειαστεί αντικαταστήστε την (#) – Ελέγξτε το φορτιστή, εάν χρειαστεί αντικαταστήστε τον (#)

21.1 Βεβαίωση παράδοσης

21.2 Βεβαίωση συντήρησης

Για την εκτέλεση των εργασιών συντήρησης παραδώστε αυτές τις οδηγίες χρήσης στον εµπορικό αντιπρόσωπο VIKING. Αυτός θα επιβεβαιώσει στα προ- τυπωµένα πεδία την εκτέλεση των εργασιών συντήρησης.

21. Πρόγραµµα συντήρησης

Η συντήρηση πραγµατοποιήθηκε
