BRUKSANVISNING MA 339 VIKING

Tohändsbetjening 182

Slå på gressklipperen 183

Slå av gressklipperen 183

Nivåindikator 183

Transporter maskinen bare när motoren er avkjølt.

Ikke klipp gresset när det regner. Bruk av maskinen ved regn eller i våte omgivelser kan före til skader på utstyret.

Ikke klipp gresset när det er vätt eller när det regner. Faren for ulykker øker när gresset er vätt (gjør at brukeren står mindre stødig).

Ikke la gressklipperen stå ute i regn.

25 ° helning på skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal lengde.

max. 25° 100 46,6

Bruk alltid solide hansker när du utfører arbeid på klippeverktøyet.

La maskinen avkjøles helt i et

Klippekniven kan forårsake personskade!

MA 339 C: Slå av motoren.

Ikke slå på gressklipperen när den står i høyt gress eller när den er stilt inn på laveste klippehøyde.

12.2 Slå på gressklipperen

12.3 Slå av gressklipperen

- Tøm oppsamleren när den er full (⇒ 12.5).

Maskinen kan drives med STIHL-batterier av type AP.

Transport av STIHL-batterier:

Gi denne bruksanvisningen til VIKING fagforhandleren när du får utfört vedlikeholdsarbeider.

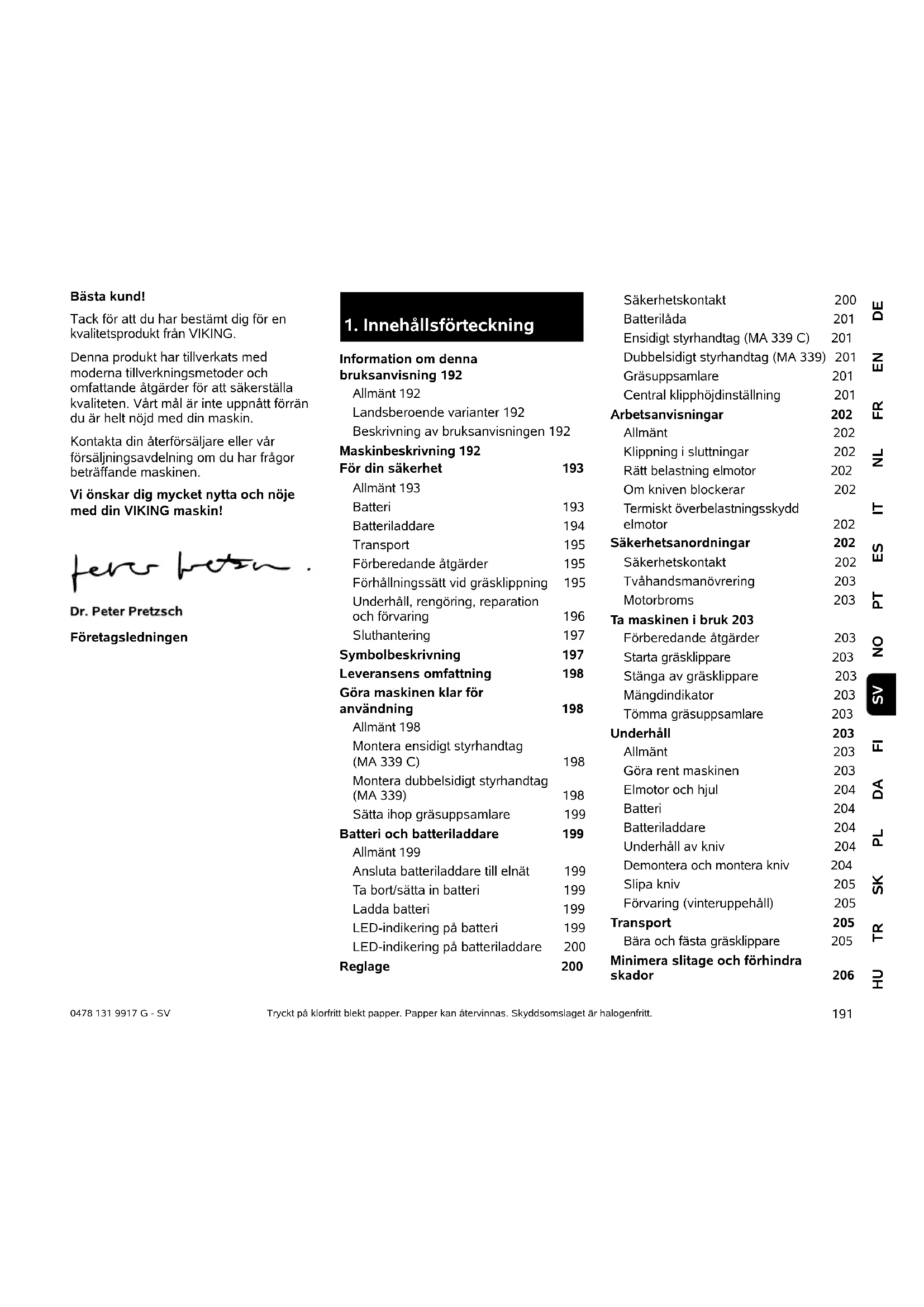

Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING.

Denna produkt har tillverkats med moderna tillverkningsmetoder och omfattande åtgärder för att säkerställa kvaliteten. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin.

Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande maskinen.

Vi önskar dig mycket nytta och nöje med din VIKING maskin!

Dr. Peter Pretzsch

Företagsledningen

1. Innehållsförteckning

Information om denna

bruksanvisning 192

Allmänt 192

Landsberoende varianter 192

Beskrivning av bruksanvisningen 192

Maskinbeskrivning 192

För din säkerhet 193

Allmänt 193

Batteri 193

Batteriladdare 194

Transport 195

Förberedande åtgärder 195

Förhållningssätt vid gräsklippning 195

Underhåll, rengöring, reparation

och förvaring 196

Sluthantering 197

Symbolbeskrivning 197

Leveransens omfattning 198

Göra maskinen klar för användning 198

Allmänt 198

Montera ensidigt styrhandtag (MA 339 C) 198

Montera dubbelsidigt styrhandtag (MA 339) 198

Sätta ihop gräsuppsamlare 199

Batteri och batteriladdare 199

Allmänt 199

Ansluta batteriladdare till elnät 199

Ta bort/sätta in batteri 199

Ladda batteri 199

Central klipphöjdinställning 201

Klippning i sluttningar 202

Rätt belastning elmotor 202

Om kniven blockerar 202

Termiskt överbelastningsskydd elmotor 202

Säkerhetsanordningar 202

Säkerhetskontakt 202

Tvåhandsmanövrering 203

Motorbroms 203

Förberedande åtgärder 203

Starta gräsklippare 203

Stänga av gräsklippare 203

Mängdindikator 203

Tömma gräsuppsamlare 203

Underhåll 203

Allmänt 203

Göra rent maskinen 203

Elmotor och hjul 204

Batteri 204

Batteriladdare 204

Underhåll av kniv 204

Demontera och montera kniv 204

Slipa kniv 205

Förvaring (vinteruppehåll) 205

Transport 205

Bära och fästa gräsklippare 205

Minimera slitage och förhindra skador

Miljöskydd 206

Återtagandeplikt 207

Vanliga reservdelar 207

Tillverkarens CE-

konformitetsdeklaration 207

Tekniska data 207

Felsökning 209

Serviceschema 210

Överlämningsbekräftelse 210

Servicebekräftelse 210

2. Information om denna bruksanvisning

2.1 Allmänt

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.

VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

2.2 Landsberoende varianter

VIKING levererar batteriladdarna med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till.

På bilderna visas batteriladdare med eurokontakter. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.

2.3 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment.

Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning.

Blickriktning:

Blickriktning vid användning "vänster" och "höger" i bruksanvisningen:

Användaren står bakom maskinen och ser framåt i färdriktningen.

Kapitelhänvisning:

En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (⇒ 2.1)

Märkning av textavsnitt:

De beskrivna anvisningarna kan vara markerade som i följande exempel.

Arbetsmoment som kräver att användaren ingriper:

- Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ...

Allmänna uppräkningar:

- Användning av produkten för sport- eller tävlingsändamål

Text med extra betydelse:

Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen.

Fara!

Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas.

Varning!

Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador.

Var försiktig!

Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt.

Anvisning

Information om hur du bättre använder maskinen och undviker möjlig felhantering.

Text med bildreferens:

Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen.

Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

3. Maskinbeskrivning

1 Styrhandtagets överdel

2 Styrhandtagets underdel

3 Kåpa

4 Motorkåpa

5 Bakhjul

6 Framhjul

7 Gräsuppsamlare

8 Övre transporthandtag

9 Nedre transporthandtag

10 Utkastlucka

11 Vred

12 Snabblåsspak

13 Snabblåsspak
14 Död mans grepp
15 Höjdinställningsspak
16 Startknapp
17 Typskylt
18 Lock
19 Säkerhetskontakt
20 Batteri
21 Batteriladdare

4. För din säkerhet

4.1 Allmänt

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med gräsklipparen.

Läs hela bruksanvisningen noggrant före den första idrifttagningen och förvara den på ett säkert ställe för senare

referens.

Bekanta dig med reglagen och hur maskinen används.

Före den första användningen ska försäljaren eller annan fackkunnig person instruera användaren.

Arbeta inte med gräsklipparen om du har druckit alkohol, eller tagit medicin eller droger som påverkar reaktionsförmågan.

Arbeta aldrig när det finns personer, särskilt barn, eller djur i närheten.

Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom.

Lämna (läna) endast ut maskinen till personer som redan känner till denna modell och hur den ska hanteras. Lämna alltid med bruksanvisningen.

Varning – risk för olycksfall!

Gräsklipparen är endast avsedd för privat bruk och för gräsklippning, en annan användning är inte tillåten och kan vara farlig eller medföra skador på maskinen.

På grund av risken för att användaren ska skadas får gräsklipparen t.ex. inte användas för följande (ofullständig uppräkning):

– trimning av buskar, häckar och snår.
- klippning av klätterväxter.
- skötsel av gräs på takaltaner och i balkonglådor.
– rengöring av gångstigar (suga upp, blåsa bort, röja snö).
– hackning och finfördelning av träd- och häckmaterial.
- utjämning av jordhögar, t.ex. mullvadshögar.
- transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren.

Varning – risk för olycksfall!

Endast tillbehör som har levererats av VIKING eller uttryckligen har godkänts för montering på denna maskin får användas. Dessutom får inga förändringar genomföras på maskinen.

Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk.

För hög belastning pga vibration kan medföra

cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare, om det uppträder symptom som kan ha orsakats av vibrationsbelastning. Sådana symptom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning):

• känselbortfall.
• sm ä r t o r.
• muskelsvaghet.
  – missfärgning av huden.
• obehagliga krypningar.

Maskinen får inte användas av barn, oerfarna personer som inte känner till anvisningarna eller personer med nedsatt fysisk, sensorisk eller mental förmåga.

Tillåt inte barn eller ungdomar under 16 år att använda maskinen. Det kan finnas lokala bestämmelser som bestämmer användarens lägsta ålder.

Det är inte tillåtet att genomföra förändringar som höjer ljudvolymen på maskinen.

Risk för kvävning!

Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.

4.2 Batteri

Använd bara original STIHL batterier.

Använd bara STIHL batteriet till STIHL eller VIKING maskiner och ladda det bara med STIHL batteriladdare.

Öppna inte batteriet.

Tappa inte batteriet.

Använd inte ett defekt eller deformerat batteri.

Förvara batteriet utom räckhåll för barn.

Använd och förvara batteriet alltid inom temperaturområdet på -10 °C till max. +50 °C.

Skydda batteriet mot direkt solinstrålning, värme och öppen eld – kasta det inte i öppen eld – explosionsrisk!

Skydda batteriet mot regn – doppa det inte i en vätska.

Utsätt inte batteriet för

mikrovågor eller högt tryck.

Förbind (kortslut) inte batterikontakterna med föremål av metall. Batteriet kan skadas pga kortslutning.

Håll ett batteri som ej används borta från metallföremål (t.ex. spikar, mynt, smycken). Använd inte en transportbehållare av metall – explosions- och brandrisk!

Vid felaktig användning kan vätska komma ut ur batteriet – undvik kontakt med denna! Spola med vatten vid tillfällig kontakt. Ta dessutom kontakt med en läkare, om vätskan hamnar i ögonen. Batterivätska som kommer ut kan leda till hudirritationer, bränn- och frätskador.

Stick inte in några föremål i batteriets ventilationsöppningar.

Antal celler och energiinnehåll enligt celltillverkarens specifikationer.

För ytterligare

säkerhetsanvisningar, se

Beakta och förvara det bifogade infobladet till STIHL batteriladdaren på ett säkert ställe.

Använd bara original STIHL batteriladdare.

En skadad batteriladdare får inte användas.

Använd endast batteriladdaren till att ladda geometriskt lämpliga STIHL batterier av typen "AP" med en kapacitet på upp till max. 10 Ah och en spänning på upp till max. 42 Volt.

Ladda inte defekta eller deformerade batterier.

Nätspänningen och nätfrekvensen måste stämma överens med uppgifterna på typskylten på batteriladdarens undersida resp. uppgifterna i kapitlet "Tekniska data" (⇔ 19.).

Öppna inte batteriladdaren.

Dra ut elkontakten och förvara batteriladdaren utom räckhåll för barn efter användningen.

Skydda batteriladdaren mot regn och fukt.

Använd och förvara alltid batteriladdaren i ett slutet och torrt utrymme.

Använd alltid batteriladdaren inom ett temperaturområde på +5 °C till +40 °C.

Täck inte över batteriladdaren, så att den kan kylas obehindrat.

För inte in föremål i batteriladdarens ventilationsöppningar – risk för elektrisk stöt och kortslutning!

Förbind (kortslut) inte batteriladdarens kontakter med föremål av metall (t.ex. spikar, mynt, smycken) – risk för kortslutning!

Använd inte batteriladdaren på lätt brännbart underlag (t.ex. papper, textil) resp. i lätt brännbar omgivning – brandrisk!

Använd inte batteriladdaren i explosionsfarlig omgivning, alltså i en omgivning där det finns brännbar vätska (ånga), gas eller damm. Batteriladdare kan alstra gnistor som kan antända damm eller ånga – explosions- och brandrisk!

Dra genast ut elkontakten vid rökutveckling eller brand i batteriladdaren.

Varning! Risk för elektrisk stöt! Speciellt viktiga för den elektriska säkerheten är

elkontakt och anslutningskabel.

Batteriladdaren får inte användas med en skadad anslutningskabel, för att undvika risk för en elektrisk stöt. Kontrollera därför anslutningskabeln regelbundet beträffande skador eller åldrande (skörhet).

Anslut batteriladdaren bara till ett eluttag som installerats enligt föreskrift. Strömkällan måste ha en säkerhetsbrytare med en utlösningsström på högst 30 mA.

Reparera inte batteriladdaren, särskilt då anslutningskabeln och elkontakten. Låt en elektriker reparera en skadad anslutningskabel.

Dra alltid ut elkontakten när batteriladdaren ska kopplas bort från elnätet och dra inte i anslutningskabeln.

Dra och markera anslutningskabeln, så att den inte skadas och ingen utsätts för fara – risk för att snubbla.

Använd anslutningskabeln ändamålsenligt och inte för att bära eller hänga upp batteriladdaren.

4.4 Transport

Använd alltid skyddshandskar, för att undvika personskador pga skarpa kanter på maskindelarna.

Före transport ska maskinen stängas av, kniven stå stilla och skontakten dras ut.

Beakta uppgifterna i kapitlet "Transport" (⇒ 14.) när maskinen ska lyftas.

Beakta maskinens vikt och använd lämpliga lasthjälpmedel (lastramper, lyftanordningar) vid behov.

Undvik att komma i kontakt med kniven när du lyfter eller bär maskinen.

Transportera maskinen endast när motorn är kall.

Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.).

Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Låt inte batteriet ligga kvar i bilen och utsätt det inte för direkt solinstrålning.

Litiumjonbatterier måste hanteras särskilt försiktigt vid transport. Se alltid till att batterier transporteras på ett sådant sätt att kortslutning kan uteslutas. Behåll därför alltid batteriets originalförpackning och transportera STIHL batterierna antingen i den oskadade originalförpackningen eller i gräsklipparen.

4.5 Förberedande åtgärder

Personer som inte har läst bruksanvisningen får inte använda maskinen.

Beakta kommunala föreskrifter för driftstider för motordrivna trädgårdsredskap.

Använd alltid stadiga skor och långbyxor under gräsklippningen. Arbeta inte barfota eller med

sandaler.

Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen.

Avsyna alltid klippverktyg, fästskruvar och hela knivenheten, så att de är i felfritt skick och kontrollera dem särskilt beträffande fastsättning, skador samt slitage (⇒ 13.6).

Byt ut utslitna eller skadade delar innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din VIKING servande fackhandel har nya etiketter i lager.

Använd inte gräsklipparen med skadade skyddsanordningar, utan fungerande motorbroms eller utan monterade skyddsanordningar, t.ex. utan utkastlucka resp. utan gräsuppsamlare.

Använd alltid en oskadad gräsuppsamlare av säkerhetsskäl.

De inkopplingsanordningar som installerats på maskinen får inte tas bort eller kringgås (t.ex. genom att död mans greppet binds fast på styrhandtaget).

Beakta uppgifterna i kapitlen "Batteri" ( 4.2) och "Batteriladdare" ( 4.3).

4.6 Förhållningssätt vid gräsklippning

Håll tredje person, särskilt barn och djur, borta från det farliga området. Var försiktig, så att du ter andra för fara.

inte utsätter andra för fara.

Arbeta inte vid en omgivningstemperatur under +5 °C.

VIKING rekommenderar att du alltid använder hörselskydd under arbetet. Om ljudtrycksnivån på

arbetsplatsen överskrider 80 dB(A) bör du alltid använda hörselskydd.

Klipp inte när det regnar. Arbete i regn eller våt omgivning kan medföra skador på maskinen.

Klipp inte vått gräs och inte när det regnar. Vått gräs ökar risken för olycksfall (användaren halkar lättare).

Låt inte gräsklipparen stå i regnet.

Klipp endast i dagsljus eller bra belysning.

Ställ maskinen på jämn mark när den ska startas. Maskinen får inte tippas när motorn startas.

Använd gräsklipparen bara med stängd batterilåda (⇒ 9.2).

Starta motorn försiktigt. Beakta anvisningarna i kapitlet "Ta maskinen i bruk" (⇒ 12.). Se till att fötterna befinner sig på ett säkert avstånd från klippverktyget.

Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv.

Stäng av motorn:

– när gräsklipparen ska tippas vid transport över andra ytor än gräs.
– när du skjuter gräsklipparen till eller från ytan som ska klippas.
– innan du tar bort gräsuppsamlaren.

Se alltid till att du står stadigt i sluttningar. Undvik klippning i alltför branta sluttningar för att inte förlora kontrollen över maskinen.

Var särskilt försiktig när du ändrar riktning i en sluttning för att inte förlora kontrollen över maskinen.

Arbeta alltid parallellt med sluttningen, inte uppåt eller nedåt, för att inte få den gående gräsklipparen över dig, vid förlust av kontrollen över maskinen.

Varning – risk för att snubbla!

Var särskilt försiktig när du går bakåt och när du drar gräsklipparen.

Var särskilt försiktig när du vänder maskinen eller drar den mot dig.

Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %).

Risk för personskador!

25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd.

max. 25° 100 46,6

Tänk på att arbetsverktygen fortsätter att gå i några sekunder tills de stannar.

Försök inte att kontrollera kniven när gräsklipparen är i bruk. Öppna inte utkastluckan

och/eller ta inte bort gräsuppsamlaren så länge som kniven roterar. En roterande kniv kan orsaka personskador.

Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder).

Kontrollera kniven regelbundet beträffande fastsättning, skador samt slitage ( 13.6).

Varning – risk för personskador!

Håll händer och fötter borta från roterande delar. Rör aldrig vid

den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid hållas.

Undvik att starta och stänga av maskinen flera gånger under kort tid, och att "leka" med startknappen. Risk för överhettning av motorn!

Lyft eller bär aldrig en gräsklippare med motorn gående eller med isatt säkerhetskontakt.

Personer, särskilt barn, eller föremål får inte transporteras med maskinen.

Stäng av motorn, dra ut säkerhetskontakten och se till att klippverktyget står helt stilla:

– innan du tar bort batteriet.
– innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen.

– om gräsklipparen börjar vibrera kraftigt. Hela maskinen, särskilt klippverktyget, måste då kontrolleras beträffande skador och lösa delar. Skadade delar måste bytas ut före fortsatt användning och lösa delar ska fästas/skruvas fast.
– när klippverktyget har träffat ett främmande föremål. Klippverktyget måste kontrolleras beträffande skador. Gräsklipparen får inte tas i bruk med skadad eller böjd knivaxel resp. motoraxel. Risk för personskador pga defekta delar!
– innan du kontrollerar, rengör eller genomför arbeten på gräsklipparen (t.ex. ställa in klipphöjd, fälla ned/ställa in styrhandtag).
– innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn.
– innan du lyfter eller bär maskinen.
- före transport.

4.7 Underhåll, rengöring, reparation och förvaring

Stäng av motorn, dra ut säkerhetskontakten och ta ev. eriet före allt arbete på maskinen, tillning eller rengöring avaren.

Använd kraftiga skyddshandskar vid allt arbete på klippverktyget.

Låt maskinen svalna helt före

förvaring i ett slutet utrymme, före underhåll och före rengöring.

Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel.

VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel.

En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Om du saknar de rätta kunskaperna eller hjälpmedlen, kontakta alltid en servande fackhandel (VIKING rekommenderar en VIKING servande fackhandel).

Använd endast högkvalitativa verktyg, tillbehör och reservdelar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd.

VIKING rekommenderar användningen av original VIKING verktyg, tillbehör och reservdelar. Deras egenskaper är optimalt anpassade till maskinen och användarens behov.

Original VIKING reservdelar identifieras på VIKING reservdelsnumret, texten VIKING och i vissa fall VIKING reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.

Kontrollera att alla muttrar, bultar och skruvar är hårt åtdragna, så att maskinen är i säkert bruksskick.

Kontrollera gräsuppsamlaren regelbundet beträffande slitage, skador och funktionsfel.

Om klippverktyget eller gräsklipparen stöter emot ett hinder resp. ett främmande föremål måste motorn stängas av, säkerhetskontakten dras ut och en fackmannamässig undersökning genomföras.

Håll området kring kylöppningarna mellan motorkåpan och käpan fritt från t.ex. gräs, halm, mossa, löv eller fett, för att undvika brandrisk.

Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

Rengör gräsklipparen noggrant efter användningen.

Använd inte en högtryckstvätt och rengör inte gräsklipparen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressivt rengöringsmedel. Sådana rengöringsmedel kan skada plast och metall, och kan påverka användningen av din VIKING maskin negativt.

Kontrollera hela maskinen regelbundet – särskilt vid förvaring av maskinen t.ex. före en längre tids arbetspaus (vinteruppehåll) – beträffande slitage eller skador. Byt ut utslitna eller skadade delar, så att maskinen alltid är i säkert bruksskick.

Förvara den kalla gräsklipparen och batteriet samt säkerhetskontakten i ett torrt och slutet utrymme, ej tillgängligt för barn.

4.8 Sluthantering

Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta särskilt bort säkerhetskontakten och elkabeln till motorn, för att förebygga olyckor.

Risk för personskador pga kniven!

Lämna aldrig även en uttjänt gräsklippare utan tillsyn. Se till att maskinen och kniven förvaras utom räckhåll för barn.

Batterierna får inte sluthanteras tillsammans med gräsklipparen. Se till att batterierna är urladdade före sluthanteringen (t.ex. genom att låta motorn gå) samt att de sluthanteras på ett säkert och miljövänligt sätt.

5. Symbolbeskrivning

Varning!
Läs bruksanvisningen före idrifttagning.

Risk för personskador!
Håll tredje person borta från det farliga området.

Var försiktig – vassa knivar!
Knivarna fortsätter att rotera efter att elmotorn har stängts av. Ta bort spärranordningen (säkerhetskontakt) före underhåll.

MA 339:
Starta motorn.

MA 339 C:
Starta motorn.

MA 339 C:
Stäng av motorn.

Batteriet är för varmt. Laddningen startar efter avsvalningsperioden resp. batteriet kan först användas efter avsvalningsperioden.

Batteriet är defekt och måste bytas ut.

6. Leveransens omfattning

Pos. Beteckning Antal

A Grundmaskin 1

B Gräsuppsamlarens överdel 1

C Gräsuppsamlarens underdel 1

D Bult 2

N Säkerhetskontakt 1

- Batteriladdare

P Batteri

•Bruksanvisning 1

MA 339 C:

E Bricka 2

F Skruv 1

G Bult 1

H Klämstycke 2

I Snabblåsspak 1

MA 339:

J Platt rundskruv 2

K Kabelstyrning 1

L Vred 2

M Kabelclips 1

Leveransomfattningen kan vara olika beroende på land och typen av utförande.

7. Göra maskinen klar för användning

7.1 Allmänt

Risk för personskador Beakta säkerhetsanvisningarna i kapitlet "För din säkerhet" (⇒ 4.).

Dra alltid ut säkerhetskontakten före allt arbete på gräsklipparen (⇒ 9.1).

- Ställ maskinen på ett vågrätt, jämnt och fast underlag vid alla beskrivna arbeten.

Vid leveransen är batterierna laddade ca 30 %. De måste därför laddas före den första idrifttagningen.

• Ladda batteriet ( 8.4).

7.2 Montera ensidigt styrhandtag (MA 339 C)

• Placera det ensidiga styrhandtaget (1) i arbetsposition i styrkonsolen (2) och håll det så.
• Lägg in klämstyckena (H) till vänster och höger i styrkonsolen (2), som bilden visar. Fäst brickan (E) på skruven (F) och för in skruven (F) inifrån och utåt genom klämstycket och styrhandtagets underdel.

• Fäst brickan (E).

• Sätt in bulten (G) i snabblåsspaken (I) och skruva fast båda tillsammans på skruven (F).
  • Stäng snabblåsspaken (3).

• Snabblåsspaken (3) måste vara så hårt åtdragen att den kan stängas helt och så att styrhandtaget är fast fixerat i styrkonsolen. Lossa snabblåsspaken igen vid behov och skruva in resp. ut skruven (F).

Montera elkabel:

- Lägg in elkabeln (1) i kabellabyrinten (2) på styrkonsolen, som bilden visar. Kontrollera buntbandets (3) läge i kabellabyrinten.

- Tryck in elkabeln (1) i hållaren (4) på styrstagsmanschetten. Elkabeln måste ligga spänt an mot styrröret vid styrhandtagets underdel.

7.3 Montera dubbelsidigt styrhandtag (MA 339)

Montera styrhandtagets överdel:

• För in den platta rundskruven (J) genom kabelstyrningen (K) och fäst elkabeln (1).
• Fäst det dubbelsidiga styrhandtaget (2) på styrhandtagets båda underdelar (3). För in de platta rundskruvarna (J) – till höger med kabelstyrning (K), till vänster utan – inifrån och utåt genom hålen, och skruva fast med vreden (L).

Montera kabelclips:

- Fäst elkabeln (1) med kabelclipset (M) på styrhandtagets överdel. Se till att avståndet mellan kabelclipset och strömbrytaren på styrhandtagets överdel är 25 - 27 cm.

7.4 Sätta ihop gräsuppsamlare

• Placera gräsuppsamlarens överdel (B) på gräsuppsamlarens underdel (C). Kontrollera att läget i styrningarna (1) är rätt.
• Tryck in bultarna (D) inifrån genom de avsedda öppningarna.
• Snäpp in gräsuppsamlarens överdel (B) i gräsuppsamlarens underdel med ett lätt tryck.
• Fäst gräsuppsamlaren (⇒ 9.5).

8. Batteri och batteriladdare

8.1 Allmänt

Gräsklipparna MA 339 och MA 339 C drivs med laddningsbara batterier.

Uteslutande högvärdiga STIHL litiumjonbatterier av typen "AP" används.

De ev. bifogade batterierna är optimalt anpassade till det avsedda användningsområdet, men även alla STIHL litiumjonbatterier (AP 80, AP 115, AP 120, AP 160 ...) som finns i handeln kan användas.

Gräsklipparens elektronik utbyter data med batteriet som används och anpassar elmotorns effekt till motsvarande kapacitet.

8.2 Ansluta batteriladdare till elnät

• Sätt in elkontakten (1) i eluttaget (2).
• Efter anslutning av batteriladdaren till strömkällan genomförs ett självtest. Under detta arbetsmoment lyser LED-lampan (3) på batteriladdaren grönt i ca 1 sekund, därefter rött och slocknar sedan igen ( 8.6).

8.3 Ta bort/sätta in batteri

- Öppna batterilådan och dra ut säkerhetskontakten (⇒ 9.1).

Ta bort batteri:

- Dra ut batteriet (1) uppåt.

Sätta in batteri:

- Sätt in batteriet (1) i batterilådan med ett lätt tryck, som bilden visar, och stäng locket.

8.4 Ladda batteri

• Ta bort batteriet ur batterilådan (⇒ 8.3).
• Anslut batteriladdaren till elnätet (⇒ 8.2).
• Skjut in batteriet (1) i batteriladdaren (2) till det första motståndet, tryck sedan in det till anslag. Gröna LED-lampor på batteriet och på batteriladdaren (3) signalerar en aktiv laddning.

- När batteriet är fulladdat, slocknar LED-lamporna på batteriet och batteriladdaren. Ta bort batteriet ur batteriladdaren och sätt in det i batterilådan ( 8.3).

Laddning

Batteriladdaren identifierar batteritypen automatiskt och anpassar laddningen motsvarande.

Batterierna kyls under laddningen – med en fläkt hos snabbladdaren (AL 300, AL 500), med rummets naturliga luftström hos standardladdaren (AL 100).

På batteriet visar LED-lampor laddningsförloppet ( 8.5). När batteriet är fulladdat, stängs batteriladdaren av automatiskt och LED-lamporna på batteriet och batteriladdaren slocknar.

Laddningstiden är beroende av olika faktorer, som t.ex. batteritillständ eller omgivningstemperatur, och kan därför avvika från den angivna laddningstiden (⇒ 19.).

Om ett varmt batteri sätts in i batteriladdaren förlängs ev. laddningstiden, eftersom batteriet måste kylas före laddningen.

8.5 LED-indikering på batteri

- Tryck på knappen (1), för att aktivera indikeringen – indikeringen slocknar automatiskt efter 5 sekunder.

LED-indikeringar:

Lysdioderna kan lysa eller blinka grönt resp. rött.

☐ LED-lampan lyser grönt.

LED-lampan blinkar grönt.

LED-lampan lyser rött.

LED-lampan blinkar rött.

Gröna LED-lampor signalerar normal drift, röda LED-lampor visar en störning.

Vid laddning:

LED-lamporna visar laddningsförloppet genom att lysa och blinka.

Vid laddningen visas kapaciteten, som laddas för tillfället, med en grönt blinkande LED.

När laddningen är avslutad, stängs LED-lamporna av automatiskt.

0 - 20 %

20 - 40 %

40 - 60 %

60 - 80 %

80 - 100 %

Under arbetet:

LED-lamporna visar laddningstillståndet genom att lysa och blinka.

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

Störningar

En LED lyser rött

Vid laddning:

Batteriet är för varmt eller för kallt, för att laddningen ska kunna starta. Efter

avsvalningsperioden resp. uppvärmningen av batteriet startar laddningen automatiskt.

Under arbetet:

Batteriet är för varmt.

Maskinen stängs av – ta bort batteriet ur gräsklipparen och låt det svalna.

Fyra LED-lampor blinkar rött

Batteriet är defekt och måste bytas ut.

Tre LED-lampor lyser rött

Gräsklipparen är för varm – låt den svalna.

Tre LED-lampor blinkar rött

Gräsklipparen är defekt och måste kontrolleras av en servande fackhandel.

VIKING rekommenderar en VIKING servande fackhandel.

8.6 LED-indikering på batteriladdare

- LED-lampan (1) på batteriladdaren kan lysa grönt eller blinka rött.

Grönt ljus:

Batteriet laddas eller kyls för att sedan starta laddningen. Den gröna LED-lampan slocknar, så snart batteriet är fulladdat.

Rött blinkljus:

Laddningen kan inte starta.

Möjliga orsaker:

- Ingen elektrisk kontakt mellan batteriet och batteriladdaren - ta bort batteriet och sätt in det igen (⇔ 8.4).

- Batteriet defekt ( 8.5).

- Batteriladdaren defekt – låt en servande fackhandel kontrollera batteriladdaren. VIKING rekommenderar en VIKING servande fackhandel.

9. Reglage

9.1 Säkerhetskontakt

Gräsklipparna MA 339 och

MA 339 C är utrustade med en säkerhetskontakt.

Maskinerna får endast tas i bruk om säkerhetskontakten sitter i rätt läge i batterilådan.

Säkerhetskontakten måste dras bort före transport, före underhåll och rengöring samt före kontroll av gräsklipparen.

Sätta i säkerhetskontakt:

• Öppna batterilådan (⇒ 9.2).
• Tryck in säkerhetskontakten (1) till anslag i sockeln (2) och stäng sedan batterilådan igen.

Dra ut säkerhetskontakt:

• Öppna batterilådan (⇒ 9.2).
- Dra ut säkerhetskontakten (1) ur sockeln (2) och förvara den åtskilt från gräsklipparen.

9.2 Batterilåda

Batterilådan måste alltid vara stängd under drift.

Öppna batterilåda:

- Tryck in hållarklacken (1) lite och fäll upp locket (2) bakåt.

Stänga batterilåda:

- Fäll ned locket (2) och se till att hållarklacken (1) snäpper in.

9.3 Ensidigt styrhandtag (MA 339 C)

Gräsklipparen MA 339 C är utrustad med ett inställbart teleskopstyrhandtag.

Risk för klämskador!

Genom att lossa snabblåsspakarna kan styrhandtaget fällas ned resp. skjutas ihop. Håll därför alltid högst upp på styrhandtaget (1) med en hand, medan du öppnar snabblåsspakarna.

1 Fälla ned styrhandtag:

Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring):

• Ställ styrhandtaget i lägsta läget.
- Håll styrhandtaget (1) med en hand och öppna snabblåsspaken (2).
• Fäll ned styrhandtaget (1) framåt.
- Vid behov kan snabblåsspaken (2) stängas och styrhandtaget fixeras i transportläge.

Arbetsposition (för att skjuta maskinen):

• Fäll upp styrhandtaget (1) bakåt och håll det med en hand.
  • Stäng snabblåsspaken (2).
• Snabblåsspaken (2) måste vara åtdragen så mycket att den kan stängas helt och att styrhandtaget då är fast fixerat i styrkonsolen. Lossa snabblåsspaken igen vid behov och skruva in resp. ut skruven (3).
  • Ställ in styrhandtagets höjd.

2 Höjdinställning:

Höjden på teleskopstyrhandtaget kan ställas in steglöst:

• Håll styrhandtagets överdel (4) med en hand och öppna snabblåsspaken (5).
• Dra ut styrhandtagets överdel (4) ur styrhandtagets underdel resp. skjut in den i styrhandtagets underdel och ställ in önskad höjd på styrhandtaget.
• Håll styrhandtagets överdel (4) med en hand och stäng snabblåsspaken (5).
• Snabblåsspaken (5) måste vara åtdragen så mycket att den kan stängas helt och att styrhandtagets överdel är fast fixerad i styrhandtagets underdel. Lossa snabblåsspaken igen vid behov och vrid på räffelmuttern (6).

Risk för klämskador!

Genom att lossa vreden kan styrhandtagets överdel fällas ned. Håll därför alltid högst upp på styrhandtagets överdel (2) med en hand, medan du skruvar loss vreden.

Fälla ned styrhandtag:

Transportläge (för rengöring av maskinen, för platsspararande transport och förvaring):

• Skruva loss vreden (1), tills de är fria och lätt kan flyttas fram och tillbaka, och fäll ned styrhandtagets överdel (2) framåt.

Arbetsposition (för att skjuta maskinen):

• Fäll upp styrhandtagets överdel (2) bakåt och håll den med en hand.
• Skruva åt vreden (1). Kontrollera att läget på kabelstyrningen (3) är rätt.

9.5 Gräsuppsamlare

Fästa:

• Öppna utkastluckan (1) och håll den så.
• Fäst gräsuppsamlaren (2) med hållarklackarna (3) i urtagen (4) på maskinens baksida.
  • Stäng utkastluckan (1).

Lossa:

• Öppna utkastluckan (1) och håll den så.
• Lyft gräsuppsamlaren (2) och ta bort den bakåt.
  • Stäng utkastluckan (1).

9.6 Central klipphöjdinställning

Fem olika klipphöjder mellan 30 mm och 70 mm kan ställas in.

Steg 1 = minsta klipphöjden

Steg 5 = största klipphöjden

Gräsklippare för Storbritannien:

Sex olika klipphöjder mellan 20 mm och 70 mm kan ställas in.

Steg S = minsta klipphöjden

Steg 5 = största klipphöjden

Den minsta klipphöjden bör endast användas på absolut jämna gräsmattor, för att undvika skador.

Ställa in klipphöjd:

• Tryck bort höjdinställningsspaken (1) lite från gräsklipparen, tills låsklackarna (2) frigör spaken.
• Större klipphöjd: Lyft gräsklipparen med höjdinställningsspaken (1) (spaken flyttas framåt).

Mindre klipphöjd:

Tryck ned gräsklipparen med höjdinställningsspaken (1) (spaken flyttas bakåt).

- Tryck höjdinställningsspaken (1) mot gräsklipparen, tills läsklackarna (2) greppar i spaken. Den valda klipphöjden kan avläsas på den främsta läsklacken (3).

En vacker och tät gräsmatta får man genom att klippa ofta och hålla gräset kort.

Klipp inte gräset för kort i varmt och torrt klimat, eftersom gräsmattan annars bränns sönder av solen och ser mindre tilltalande ut!

En vass kniv ger en bättre klippbild än en slö. Därför bör den slipas regelbundet (VIKING servande fackhandel).

Klippkapacitet

Klippkapaciteten (batteriets användningstid) är beroende av gräsets egenskaper och den valda klipphöjden. Klippkapaciteten ökar med följande åtgärder:

• Klipp gräsmattan ofta.
• Öka klipphöjden.
• Reducera gånghastigheten.
• Låt gräsmattan torka upp före klippningen.

Vid behov kan dessutom extra STIHL litiumjonbatterier (extra tillbehör) köpas till.

10.2 Klippning i sluttningar

Av säkerhetsskäl bör gräsklipparen endast användas i sluttningar med en stigning upp till 25°. 25° (46,6 %) stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horizontal längd.

10.3 Rätt belastning elmotor

Starta inte gräsklipparen i högt gräs resp. på den lägsta klipphöjden.

Gräsklipparen får inte belastas så att elmotorvarvtalet sjunker väsentligt.

Om varvtalet sjunker: Välj en högre klipphöjdinställning och/eller reducera gånghastigheten.

10.4 Om kniven blockerar

Stäng av elmotorn omedelbart och dra ut säkerhetskontakten. Åtgärda sedan orsaken till störningen.

10.5 Termiskt överbelastningsskydd elmotor

Om elmotorn överbelastas under arbetet stänger det inbyggda, termiska överbelastningsskyddet automatiskt av elmotorn.

Orsaker till en överbelastning:

– Klippning i för högt gräs eller för lågt inställd klipphöjd

– För hög gånghastighet

– Otilräcklig rengöring av kylluftskanalen (insugsöppning)

Omstart

Efter en avkylningsperiod på upp till 10 minuter (beroende på omgivningstemperaturen) kan maskinen tas i bruk igen som vanligt (⇔ 12.).

11. Säkerhetsanordningar

11.1 Säkerhetskontakt

Elmotorn kan endast startas om säkerhetskontakten är isatt ( 9.1).

11.2 Tvåhandsmanövrering

Elmotorn kan endast startas om startknappen trycks med den högra handen och hålls så samt om död mans greppet dras mot styrhandtaget med den vänstra handen.

11.3 Motorbroms

När död mans greppet släpps stannar kniven efter mindre än 3 sekunder.

En integrerad motorbroms gör att kniven stannar fortare.

12. Ta maskinen i bruk

12.1 Förberedande åtgärder

Risk för personskador!

Beakta säkerhetsanvisningarna i kapitlet "För din säkerhet" (⇒ 4.).

• Ladda batteriet ( 8.4).
• Sätt i säkerhetskontakten (⇒ 9.1).

12.2 Starta gräsklippare

Starta inte motorn i högt gräs resp. på den lägsta klipphöjden, eftersom detta medför att motorn blir mer svårstartad.

• Tryck på startknappen (1) och håll den så. Dra död mans greppet (2) mot styrhandtaget och håll det så.
• Startknappen (1) kan släppas igen när död mans greppet (2) har aktiverats.

12.3 Stänga av gräsklippare

- Släpp död mans greppet (1). Motor och kniv stannar efter en kort stund.

12.4 Mängdindikator

Gräsuppsamlaren är utrustad med en mängdindikator (1) på överdelen.

Luftströmmen, som skapas av knivens rotation och ser till att gräsuppsamlaren fylls, lyfter mängdindikatorn (2): Gräsuppsamlaren fylls med klippmaterial.

När gräsuppsamlaren fylls minskar luftströmmen och mängdindikatorn sjunker (3):

- Töm den fulla gräsuppsamlaren (⇒ 12.5).

12.5 Tömma gräsuppsamlare

• Stäng av motorn (⇒ 12.3) och lossa gräsuppsamlaren (⇒ 9.5).
• Öppna gräsuppsamlaren vid lässpärren (1) och fäll upp gräsuppsamlarens överdel (2).
• Håll i handtagen på gräsuppsamlarens överdel (3) och på gräsuppsamlarens underdel (4), och töm gräsuppsamlaren, som bilden visar.

13. Underhåll

13.1 Allmänt

Risk för personskador

Beakta säkerhetsanvisningarna i kapitlet "För din säkerhet" (⇔ 4.).

Dra alltid ut säkerhetskontakten före

allt arbete på gräsklipparen (⇒ 9.1).

Årligt underhåll genom servande fackhandel:

Gräsklipparen bör kontrolleras av en servande fackhandel en gång om året. VIKING rekommenderar en VIKING servande fackhandel.

13.2 Göra rent maskinen

Underhållsintervall: Efter varje användning

• Ta bort batteriet ( 8.3).

- Lossa gräsuppsamlaren (→ 9.5).

Risk för personskador!

Ställ gräsklipparen på ett fast, vågrätt och jämnt underlag innan den tippas. Maskinen kan välta vid arbeten i rengöringsposition. Stå alltid vid sidan av maskinen. Arbeta inte framför eller bakom gräsklipparen.

Rengöringsposition MA 339 C:

- Fäll ned det ensidiga styrhandtaget ( 9.3).

• Lyft utkastluckan (1), tippa gräsklipparen och ställ den på styrkonsolen (2).
• Låt styrhandtaget (3) ligga på marken och fixera det i detta läge med snabblåsspaken (4).

Rengöringsposition MA 339:

• Fäll ned det dubbelsidiga styrhandtaget ( 9.4).
• Tippa gräsklipparen och ställ den på styrhandtagets underdelar (5).

Anvisningar om rengöring:

Rengör maskinen noggrant efter varje användning. Bra skötsel skyddar maskinen mot skador och förlänger livslängden.

Rengör kylluftskanalen (insugsöppning) mellan motorkåpan och kåpans underdel från smuts, för att garantera en tillräcklig kylning av motorn.

Rengör kniven.

Rengör gräsklipparens undersida med en borste och vatten. Lossa först fastsittande gräsrester i käpan och utkastschaktet med en träpinne.

Rikta aldrig en vattenstråle mot motordelar, tätningar, lagerställen och elektriska komponenter som batterier eller strömbrytare. Detta skulle leda till dyra reparationer.

Om föroreningar inte går bort med vatten, en borste eller en trasa, rekommenderar VIKING användningen av ett specialrengöringsmedel (t.ex. STIHL specialrengöring).

13.3 Elmotor och hjul

Elmotorn är underhållsfri.

Hjulens lager är underhållsfria.

13.4 Batteri

Underhållsintervall: Före varje användning

Kontrollera med en avsyning att batteriet är oskadat. Batterier med synliga skador (t.ex. sprickor eller vätska som kommer ut) får inte användas.

13.5 Batteriladdare

Underhållsintervall: Före varje användning

Kontrollera anslutningskabeln beträffande skador och håll kylflänsarna fria från smuts.

13.6 Underhåll av kniv

Underhållsintervall: Före varje användning

• Tippa upp gräsklipparen i rengöringsposition (⇒ 13.2).
• Rengör kniven (1) och kontrollera om den är skadad (hack eller sprickor) eller sliten, och byt vid behov.
• Kontrollera knivtjockleken på minst 5 ställen med ett skjutmätt (2). Den minsta knivtjockleken gäller även vid knivens vingar.
• Lägg linjalen (3) mot knivens främre kant och mät slipningen.

Slitagegräns:

Knivtjockleken måste vara minst 1,6 mm på varje ställe.

Eggen får slipas ned max. 5 m m .

Om inte den bifogade kniven har monterats på gräsklipparen, utan t.ex. bioklippkniven som finns att få som tillbehör, gäller en annan slitagegräns (se bruksanvisningen Kit 339).

Risk för personskador!

En utsliten eller skadad kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven.

Gräsklipparen får inte tas i bruk med skadade eller utslitna delar på knivenheten (som består av kniv, knivskruv och knivfäste).

Knivarna slits ut olika mycket beroende på var de används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare.

Byt alltid ut knivskruven (4) tillsammans med kniven.

13.7 Demontera och montera kniv

Använd en passande sexkanthylsa (22 mm) för losstagningen resp. åtdragningen, för att undvika skador på knivskruven.

Demontering:

• Använd en lämplig träbit (1) för att hålla emot kniven (2).
• Skruva loss knivskruven (3) och ta bort kniven (2).

2 Montering:

Risk för personskador!

Kniven (2) får endast monteras som bilden visar. Klackarna (6) måste peka nedåt och knivens uppböjda vingar uppåt.

Det föreskrivna åtdragningsmomentet för knivskruvarna på 10 - 15 Nm måste följas exakt, eftersom klippverktygets säkra fastsättning är beroende av detta. Säkra dessutom knivskruven (18) med Loctite 243.

• Rengör knivens anliggningsyta och knivbussningen.
• Kniven (2) monteras med de uppböjda kanterna uppåt. Hållarklackarna (4) måste placeras i knivens hål (5).
• Använd en lämplig träbit (1) för att hålla emot kniven (2).
• Dra åt knivskruven (3) med ett åtdragningsmoment på 10 - 15 Nm.

13.8 Slipa kniv

Risk för personskador!

Kontrollera kniven beträffande skador före monteringen. Kniven måste bytas ut, om hack eller sprickor är synliga, om eggarna har slipats ned mer än 5 mm eller om kniven är tunnare än 1,6 mm på ett ställe (⇒ 13.6).

VIKING rekommenderar att en fackman slipar kniven. Vid en felaktigt slipad kniv (fel vinkel, obalans osv.) påverkas maskinens funktion negativt.

Anvisningar för slipning:

• Demontera kniven ( 13.7).

• Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet.
• Slipa kniven jämnt, för att förhindra vibration pga obalans.
• Slipvinkeln måste vara 30°.
• Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov.

13.9 Förvaring (vinteruppehåll)

Förvara gräsklippare:

Dra ut säkerhetskontakten och ta bort batteriet.

Förvara säkerhetskontakten åtskilt från gräsklipparen och utom räckhåll för obehöriga personer, särskilt barn.

Förvara gräsklipparen i ett torrt, slutet och dammfritt utrymme. Se till att den skyddas mot obehörig användning (t.ex. av barn).

Förvara alltid gräsklipparen i säkert bruksskick, fäll ned styrhandtaget vid behov.

Se till att alla muttrar, bultar och skruvar är hårt åtdragna, byt ut riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga, kontrollera hela maskinen beträffande slitage eller skador. Byt ut utslitna eller skadade delar.

Eventuella störningar på maskinen ska alltid åtgärdas innan förvaring.

Beakta följande punkter vid en längre tids uppställning av gräsklipparen (vinteruppehåll):

- Rengör noggrant alla yttre delar på maskinen.

- Olja resp. fetta in alla rörliga delar.

Förvara batterier:

Ta bort batteriet ur batterilådan eller ur batteriladdaren och förvara det i ett torrt, slutet och dammfritt utrymme. Se till att batterierna skyddas mot obehörig användning (t.ex. av barn).

Förvara inte reservbatterier oanvända – använd dem växelvis.

Förvara batterierna vid +10 °C till +20 °C och med ett laddningstillständ på ca 30 % för att uppnå en optimal livslängd.

Förvara batteriladdare:

Ta bort batteriet och dra ut elkontakten.

Förvara batteriladdaren i ett torrt, slutet och dammfritt utrymme. Se till att den skyddas mot obehörig användning (t.ex. av barn).

14. Transport

14.1 Bära och fästa gräsklippare

Risk för personskador!

Beakta säkerhetsanvisningarna i kapitlet "För din säkerhet" (⇒ 4.).

Dra alltid ut säkerhetskontakten före allt arbete på gräsklipparen (⇒ 9.1).

Transportera litiumjonbatterier med yttersta försiktighet ( 4.2).

Bära maskinen:

• Lyft gräsklipparen alltid i transporthandtagen (1, 2). Se till att kroppen, särskilt fötter och ben, alltid befinner sig på ett säkert avständ från kniven.
• Bär gräsklipparen, med båda händerna, med en hand i det övre transporthandtaget (2) och med den andra handen i det nedre transporthandtaget (1)

eller

- bär gräsklipparen med en hand i det övre transporthandtaget (2).

Binda fast maskinen:

• Säkra gräsklipparen på lastytan med lämpliga fästanordningar.
  • Fäst rep resp. band i handtagen (1, 2).

15. Minimera slitage och förhindra skador

Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING maskin:

1. Förslitningsdelar

Många av VIKING maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd.

Dit hör bl.a.:

• K n i v
• Gräsuppsamlare
• Batteri

2. Följ alltid anvisningarna i denna bruksanvisning

Användning, underhåll och förvaring av VIKING maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas.

Detta gäller särskilt vid:

– felaktig elanslutning (spänning).
– förändringar av produkten som inte har godkänts av VIKING.
– användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga.
– ej avsedd användning av produkten.
– användning av produkten för sport- eller tävlingsändamål.
– följdskador som orsakas av att produkten har använts med defekta komponenter.

3. Underhåll

Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet.

Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel.

VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel.

En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för.

Hit räknas bl.a.:

– skador på drivmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning).
- korrosions- och andra följdskador orsakade av en felaktig förvaring.
- skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar.
- skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel.

16. Miljöskydd

Gräsklipp hör inte hemma bland soporna, utan bör komposteras.

Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och

ska sluthanteras därefter.

Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet "Sluthantering" (⇒ 4.8) vid sluthanteringen.

Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt.

Li-lon

Sluthantera avfall som batterier på ett fackmannamässigt sätt. Beakta de lokala föreskrifterna. Kasta inte batterierna bland hushållsavfallet, utan lämna tillbaka dem till fackhandeln eller till en återvinningsstation.

Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. VIKING rekommenderar en VIKING servande fackhandel.

16.1 Återtagandeplikt

Vi förpliktar oss att återta våra miljömärkta maskiner efter avslutad användning.

Returen genomförs av oss eller av angivet företag, på vårt uppdrag.

Maskiner/komponenter återförs till återvinning eller förädling enligt gällande lagstiftning.

17. Vanliga reservdelar

Kniv

6320 702 0130

Knivskruv

6310 710 2800

STIHL batteri

Din VIKING servande fackhandel har motsvarande beställningsinformation.

Fästena för kniven (t.ex. knivskruv) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få via en VIKING servande fackhandel.

18. Tillverkarens CE-konformitetsdeklaration

Vi,

VIKING GmbH

förklarar att maskinen

Gräsklippare, handstyrd med batteridrivning (MA)

Fabrikat: VIKING

Typ: MA 339.0

MA 339.0 C

Modellnummer

6320

och

Batteriladdare

Fabrikat: STIHL

Typ:

AL 100

AL 300

AL 500

Modellnummer

4850

stämmer överens med följande EG- riktlinjer:

2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/42/EC, 2006/66/EC, 2011/65/EC

Produkterna är utvecklade enligt följande normer:

EN 60335-1, EN 60335-2-29, EN 60335-2-77

Förfarande för konformitetsbedömning: Bilaga VIII (2000/14/EC)

Deltagandes namn och adress:

Sammanställning och förvaring av tekniska dokument:

Johann Weiglhofer VIKING GmbH

Tillverkningsår och serienummer finns på maskinens typskylt.

Uppmätt ljudnivå: 89,1 dB(A)

Garanterad ljudnivå: 90 dB(A)

Langkampfen, 2015-01-02 (ÅÅÅÅ-MM-DD)

VIKING GmbH

Områdeschef inom forskning och produktutveckling

19. Tekniska data

Batteri:

Typ

Litiumjon

Maskinen kan drivas med STIHL batterier av typen AP.

Maskinens användningstid är beroende av batteriets energi (t.ex. 160 Wh vid AP 160).

Batteriladdare AL 100

Batteriladdare AL 300

Batteriladdare AL 500:

Nätspänning

220–240 V

Frekvens

50 Hz

Batteriladdare AL 100

Batteriladdare AL 300

Batteriladdare AL 500:

Skyddsklass II

Skyddstyp IP20

Tillåtet temperatur- område

laddningsström +5°C till +40°C

Batteriladdare AL 100:

Nominell strömstyrka 0,6 A

Effekt 75 W

Laddningsström 1,6 A

Vikt 0,8 kg

Laddningstid för AP 115:

- till 80 % kapacitet 110 min

- till 100 % kapacitet 140 min

Laddningstid för AP 120:

- till 80 % kapacitet 120 min

- till 100 % kapacitet 140 min

Laddningstid för AP 160:

- till 80 % kapacitet 150 min

- till 100 % kapacitet 165 min

Batteriladdare AL 300:

Nominell strömstyrka 2 A

Effekt 320 W

Laddningsström 6,5 A

Vikt 1,2 kg

Laddningstid för AP 115:

- till 80 % kapacitet 25 min

- till 100 % kapacitet 55 min

Laddningstid för AP 120:

- till 80 % kapacitet 30 min

- till 100 % kapacitet 60 min

Laddningstid för AP 160:

- till 80 % kapacitet 35 min

- till 100 % kapacitet 60 min

Batteriladdare AL 500:

Nominell strömstyrka 2,6 A

Effekt 570 W

Laddningsström 12 A

Vikt 1,2 kg

Laddningstid för AP 115:

- till 80 % kapacitet 20 min

- till 100 % kapacitet 25 min

Laddningstid för AP 120:

- till 80 % kapacitet 30 min

- till 100 % kapacitet 60 min

Laddningstid för AP 160:

- till 80 % kapacitet 35 min

- till 100 % kapacitet 60 min

MA 339.0 / MA 339.0 C:

Modellnummer 6320

Motor, typ Elmotor

Tillverkare Domel

Typ EC-motor

Spänning 36 V

Effekt 600 W

Skyddsklass III

Skyddstyp IPX 0*

Klippanordning Knivbalk

Klippbredd 37 cm

Varvtal

klippanordning 3100 varv/min

Drivning knivbalk permanent

Åtdragningsmoment

knivskruv 10–15 Nm

Hjul-ø fram 150 mm

Hjul-ø bak 180 mm

Gräsuppsamlare 40 l

Klipphöjd 30–70 mm

Klipphöjd (endast för

Storbritannien) 20–70 mm

MA 339.0 / MA 339.0 C:

Enligt riktlinje 2000/14/EC:

Garanterad ljudnivå

L_WAd 90 dB(A)

Enligt riktlinje 2006/42/EC:

Ljudtrycksnivå på

arbetsplats L_pA 77 dB(A)

Tolerans K_pA 1 dB(A)

* Skyddsmålet IPX 1 uppnås genom användningen av lämpliga komponenter.

MA 339.0:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 0,63 m/s²

Tolerans K_hw 0,32 m/s ^2

Mätning enligt EN 20643

L/B/H 122/42/107 cm

Vikt (utan batteri) 12 kg

MA 339.0 C:

Angivet vibrationsvärde enligt EN 12096:

Uppmätt värde a_hw 1,02 m/s²

Tolerans K_hw 0,51 m/s ^2

Mätning enligt EN 20643

L/B/H 128/42/107 cm

Vikt (utan batteri) 13 kg

STIHL batterierna uppfyller förutsättningarna i FN-manualen ST/SG/AC.10/11/rev.5 del III, underkapitel 38.3.

Användaren kan vid vägtransport ta med STIHL batterierna till maskinens arbetsplats utan ytterligare ålägganden.

Beakta föreskrifterna i respektive land vid luft- eller sjötransport.

För ytterligare transportanvisningar, se www.stihl.com/safety-data-sheets

REACH:

REACH betecknar en EG-förordning för registrering, utvärdering och godkännande av kemikalier. Information om hur REACH-förordningen (EG) nr 1907/2006 uppfylls, se www.stihl.com/reach

20. Felsökning

✗ kontakta ev. en servande fackhandel, VIKING rekommenderar en VIKING servande fackhandel.

Störning:

Motorn startar inte

Möjlig orsak:

• Batteriet inte fulladdat (på batteriet blinkar en grön LED)
  – Batteriet felinsatt
  – Säkerhetskontakten inte isatt
• Startknappen inte tryckt
• Motorn är överbelastad pga för högt eller för fuktigt gräs
• Motorskyddet aktiverat
  – Batteriet för kallt/för varmt (på batteriet lyser en röd LED)
• Gräsklipparen för varm (på batteriet lyser tre röda LED-lampor)
  – Fukt i maskinen och/eller batteriet
  – Klipphuset är igensatt
  – Säkringen i säkerhetskontakten defekt
• Maskinen defekt (på batteriet blinkar tre röda LED-lampor)

Åtgärd:

– Ladda batteriet ( 8.4)
– Sätt in batteriet i batterilådan (⇒ 8.3)
– Sätt i säkerhetskontakten (⇒ 9.1)
– Tryck på startknappen (⇒ 12.2)

• Starta inte motorn i högt gräs, anpassa klipphöjden (⇔ 9.6)
  – Låt maskinen svalna (⇒ 10.5)
  – Värm batteriet resp. låt det svalna (⇒ 8.4)
• Ta bort batteriet ur batterilådan och torka det. Rengör resp. torka batterilådan (⇒ 8.3)
  – Rengör klipphuset (⇒ 13.2)
• Byt säkerhetskontakten (✗)

Störning:

Elmotorn stängs av under drift

Möjlig orsak:

– Batteriet eller maskinens elektronik för varma
– Elektrisk störning
– Batteriet inte fulladdat
– Säkerhetskontakten felinsatt
– Maskinen är överbelastad pga klippning i för högt eller för fuktigt gräs
– Defekt i gräsklipparen

Åtgärd:

– Ta bort batteriet ur batterilådan. Låt gräsklipparen och batteriet svalna (⇒ 8.3)
– Ta bort batteriet ur batterilådan och sätt in det igen (⇒ 8.3)
- Ladda batteriet ( 8.4)
– Sätt i säkerhetskontakten (⇔ 9.1)
- Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇒ 9.6)
– Reparera gräsklipparen (✗)

Störning:

Kraftig vibration under drift

Möjlig orsak:

- Knivskruven är lös

- Kniven är inte balanserad

Åtgärd:

– Dra åt knivskruven (⇔ 13.7)

– Slipa (balansera) eller byt ut kniven (⇒ 13.8)

Störning:

Oren klippning, gräsmattan blir gul

Möjlig orsak:

- Kniven är slö eller utsliten

– Gånghastigheten är för hög i förhållande till klipphöjden

Åtgärd:

- Slipa eller byt ut kniven (⇒ 13.8)

– Reducera gånghastigheten och/eller välj rätt klipphöjd (⇒ 9.6)

Störning:

Svårstartad eller elmotorns effekt för svag

Möjlig orsak:

– Batteriet urladdat

- Klippning i för högt eller för fuktigt gräs

– Klipphuset är igensatt

- Kniven är slö eller utsliten

Åtgärd:

– Ladda batteriet (⇒ 8.4)

- Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇒ 9.6)

– Rengör klipphuset (⇒ 13.2)

– Slipa eller byt ut kniven (⇒ 13.8)

Störning:

Utkastkanalen igensatt

Möjlig orsak:

- Kniven är utsliten

– Klippning i för högt eller för fuktigt gräs

Åtgärd:

- By t ut kniven (⇒ 13.7)

- Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇒ 9.6)

Störning:

– Batteriet inte fulladdat
– Klippning i för högt eller för fuktigt gräs
– Klipphuset är igensatt
- Kniven är slö eller utsliten
– Batteriet har uppnått resp. överskridit maximal livslängd

Åtgärd:

• Ladda batteriet ( 8.4)
• Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (⇒ 9.6)
  – Rengör klipphuset (⇒ 13.2)
  – Slipa eller byt ut kniven (⇒ 13.8)
• Kontrollera batteriet och byt vid behov (✗)

Störning:

Batteriet laddas inte fastän LED-lampan på batteriladdaren lyser grönt

Möjlig orsak:

– Batteriet för kallt/för varmt (på batteriet lyser en röd LED)

Åtgärd:

– Värm batteriet resp. låt det svalna (⇔ 8.4). Använd batteriladdaren alltid i ett slutet och torrt utrymme, och inom ett temperaturområde på +5 °C till +40 °C.

Störning:

Batteriet laddas inte, ingen LED lyser

Möjlig orsak:

- Ingen elektrisk kontakt mellan batteriladdaren och batteriet

– Fel på batteriladdarens strömförsörjning
– Ta bort batteriet ur batterilådan och sätt in det igen (⇔ 8.3)
– Anslut batteriladdaren till elnätet (⇒ 8.2)
- Kontrollera elnätet
- Kontrollera batteriladdaren och byt vid behov (✗)

Åtgärd:

Störning:

LED-lampan på batteriladdaren blinkar rött

Möjlig orsak:

• Ingen elektrisk kontakt mellan batteriladdaren och batteriet
• Batteriet defekt (4 LED-lampor på batteriet blinkar rött i ca 5 sekunder)
  – Batteriladdaren defekt

Åtgärd:

– Ta bort batteriet ur batterilådan och sätt in det igen (⇒ 8.3)
- Kontrollera batteriet och byt vid behov (✗)
- Kontrollera batteriladdaren och byt vid behov (✗)

21. Serviceschema

21.1 Överlämningsbekräftelse

Modell:

Serienummer:

Överlämna denna bruksanvisning till din VIKING servande fackhandel vid underhåll.

Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den

Datum för nästa service

Arvoisa asiakas

Græsslåning på skråninger 244

Tohändsbetjening 245

D-90431 Nürnberg, Tyskland

omdrejningstal 3100 omdr./min.

ment, knivbolt 10 - 15 Nm

Hjul-∅ fortil 150 mm

Hjul-∅ bagtil 180 mm

Storbritannien) 20 - 70 mm

I henhold til direktiv 2000/14/EC:

MA 339.0 / MA 339.0 C:

Garanteret lydeffekt-

niveau L_WAd 90 dB(A)

I henhold til direktiv 2006/42/EC:

Støjniveau på
