NAUDOJIMO INSTRUKCIJA MA 339 VIKING

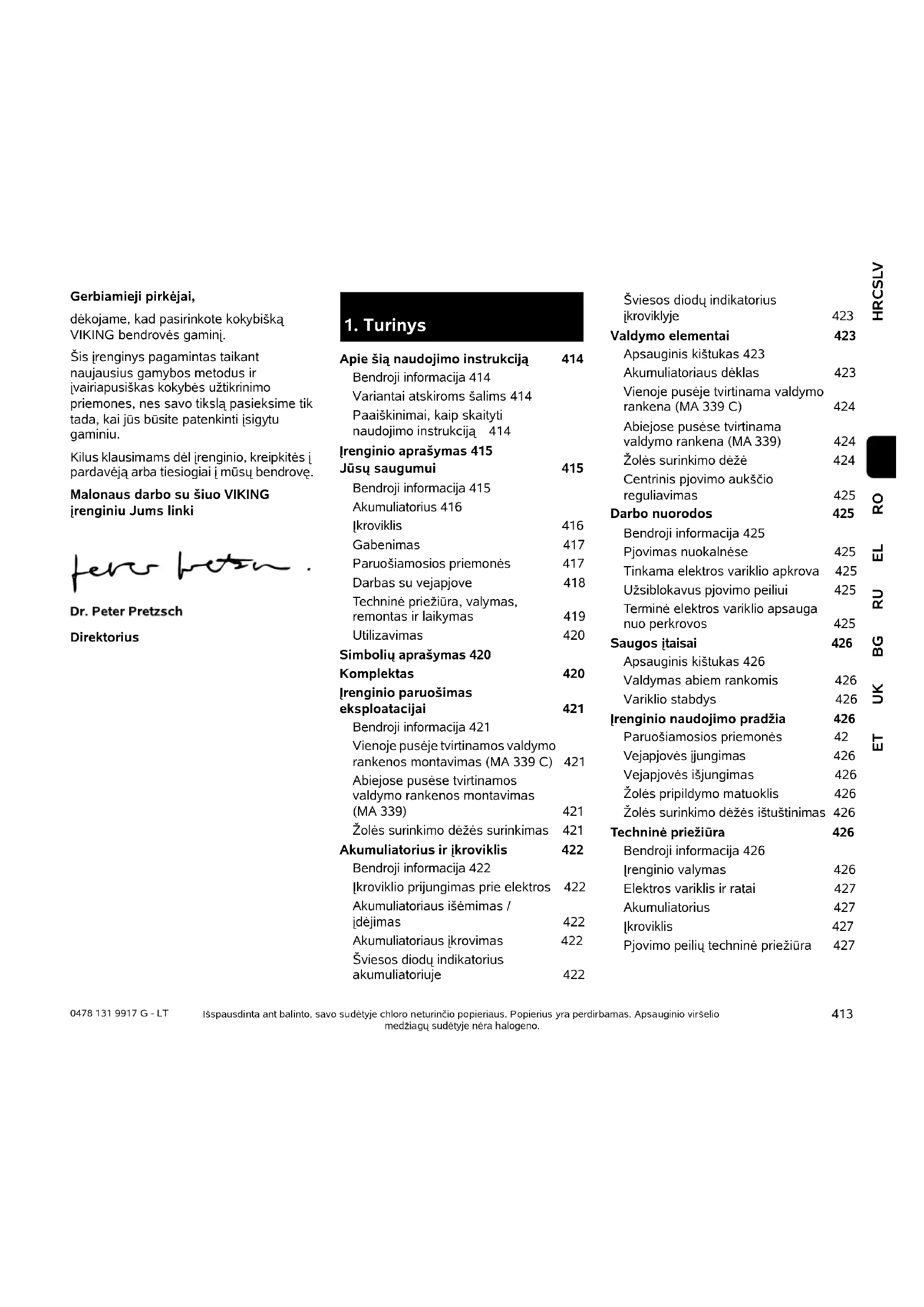

Gerbiamieji pirkėjai,

dékojame, kad pasirinkote kokybišką VIKING bendrovės gamini.

Šis įrenginys pagamintas taikant naujausius gamybos metodus ir įvairiapusiškas kokybės užtikrinimo priemones, nes savo tikslą pasieksime tik tada, kai jūs būsite patenkinti įsigytu gaminiu.

Kilus klausimams dėl įrenginio, kreipkitės į pardavėją arba tiesiogiai į mūsu bendrove.

Malonaus darbo su šiuo VIKING jrenginiu Jums linki

Dr. Peter Pretzsch

Direktorius

1. Turinys

Apie šią naudojimo instrukciją 414

Bendroji informacija 414

Variantai atskiroms šalims 414

Paaiškinimai, kaip skaityti

naudojimo instrukcija 414

lrenginio aprašymas 415

Jūsų saugumui 415

Bendroji informacija 415

Akumuliatorius 416

lkroviklis 416

Gabenimas 417

Paruošiamosios priemonės 417

Darbas su vejapjove 418

Techninė priežiūra, valymas,

remontas ir laikymas 419

Utilizavimas 420

Simbolių aprašymas 420

Komplektas 420

Irenginio paruošimas

eksploatacijai 421

Bendroji informacija 421

Vienoje pusėje tvirtinamos valdymo

rankenos montavimas (MA 339 C) 421

Abiejose pusèse tvirtinamos

valdymo rankenos montavimas

(MA 339) 421

Žolės surinkimo dėžės surinkimas 421

Akumuliatorius ir jkroviklis 422

Bendroji informacija 422

lkroviklio prijungimas prie elektros 422

Akumuliatoriaus išémimas /

idėjimas 422

Akumuliatoriaus ikrovimas 422

Šviesos diodu indikatorius

akumuliatoriuje 422

Šviesos diodu indikatorius

jkroviklyje 423

Valdymo elementai 423

Apsauginis kištukas 423

Akumuliatoriaus déklas 423

Vienoje pusėje tvirtinama valdymo

rankena (MA 339 C) 424

Abiejose pusèse tvirtinama

valdymo rankena (MA 339) 424

Žolès surinkimo dèžé 424

Centrinis pjovimo aukščio

reguliavimas 425

Darbo nuorodos 425

Bendroji informacija 425

Pjovimas nuokalnėse 425

Tinkama elektros variklio apkrova 425

Užsiblokavus pjovimo peiliui 425

Terminė elektros variklio apsauga

nuo perkrovos 425

Saugos įtaisai 426

Apsauginis kištukas 426

Valdymas abiem rankomis 426

Variklio stabdys 426

Irenginio naudojimo pradžia 426

Paruošiamosios priemonės 42

Vejapjovės išjungimas 426

Žolės pripildymo matuoklis 426

Žolès surinkimo déžès ištuštinimas 426

Techninė priežiūra 426

Bendroji informacija 426

|renginio valymas 426

Elektros variklis ir ratai 427

Akumuliatorius 427

lkroviklis 427

Pjovimo peilių techninė priežiūra 427

Pjovimo peilio išmontavimas ir imontavimas 428

Pjovimo peilio galandimas 428

Laikymas (žiemos pertrauka) 428

Gabenimas 429

Vejapjovės nešimas ir tvirtinimas 429

Dėvėjimosi mažinimas ir priemonės, padedančios išvengti gedimų 429

Aplinkos apsauga 430

Isipareigojimas priimti daiktą atgal 430

Iprastos atsarginės dalys 430

Gamintojo CE atitikties deklaracija 430

Techniniai duomenys 431

Gedimų paieška 432

Techninės priežiūros planas 434

Perdavimo patvirtinimas 434

Techninės priežiūros patvirtinimas 434

2. Apie šią naudojimo instrukciją

2.1 Bendroji informacija

Ši naudojimo instrukcija yra gamintojo originali naudojimo instrukcija pagal EB direktyvą 2006/42/EC.

VIKING nuolat tobulina savo gaminiu, todėl pasiliekame teisę keisti įrenginio konstrukciją arba techninius ypatumus.

Todėl pretenzijos dėl šiame leidinyje pateiktų duomenų ir paveikslėlių nepriimamos.

2.2 Variantai atskiroms šalims

Skirtingoms šalims VIKING tiekia ikroviklius su nevienodais kištukais ir jungikliais.

Paveikslėliuose pavaizduoti įkrovikliai su europiniais kištukais. Prietaisai, kurių kištukai yra kitokios konstrukcijos, prie tinklo prijungiami įprasta tvarka.

2.3 Paaiškinimai, kaip skaityti naudojimo instrukcija

Paveiksléliais ir tekstais apibūdinami tam tikri veiksmai.

Visi vaizdiniai simboliai, pritvirtinti prie jrenginio, aiškinami šioje naudojimo instrukcijoje.

Žiūrėjimo kryptis:

žiūrėjimo kryptis naudojimo instrukcijoje žymima simboliais „l kaire“ ir „l dešinę“: naudotojas stovi už įrenginio ir žiūrī į priekį važiavimo kryptimi.

Skyrių nuorodos:

i atitinkamus skyrius ir poskyrius su kitais paaiškinimais pateikiama nuoroda su rodykle. Šiame pavyzdyje pavaizduota nuoroda i skyrių: (⇔ 2.1)

Teksto pastraipų žymėjimas:

aprašyti nurodymai gali būti pažymėti, kaip nurodyta tolesniuose pavyzdžiuose.

Naudojimo veiksmai, kai reikalinga naudotojo pagalba:

- atsuktuvu atsukite varžta (1), suaktyvinkite svirtj (2)...

Bendrieji išvardijimai:

– gaminio naudojimas sporto renginiuose arba varžybose.

Tekstai, kuriuose pateikta papildoma svarbi informacija:

teksto pastraipos, turinčios papildomą reikšmę, kad būtų lengviau pastebimos, naudojimo instrukcijoje pažymėtos toliau nurodytais simboliais.

Pavojus!

Nelaimingų atsitikimų ir sunkaus asmenų sužalojimo pavojus. Būtina atitinkamai elgtis arba nesiimti atitinkamų darbų.

Ispėjimas!

Pavojus susižeisti asmenims. Atitinkamai elgiantis išvengiama galimų arba numanomų sužalojimų.

Atsargiai!

Atitinkamai elgiantis galima išvengti lengvų sužalojimų ir materialinės žalos.

Nuoroda

Informacija, skirta tam, kad galėtumėte geriau naudotis įrenginiu ir išvengtumėte galimų klaidų jį valdydami.

Tekstai su nuoroda i paveikslėlį:

paveikslėlius, aiškinančius, kaip naudotis įrenginiu, rasite naudojimo instrukcijos pradžioje.

Šis fotoaparato simbolis žymi su aprašomu tekstu susijusi paveikslėli, esanti atitinkamame naudojimo instrukcijos puslapyje.

3. lrenginio aprašymas

1 Valdymo rankenos viršutinė dalis
2 Valdymo rankenos apatiné dalis
3 Korpusas
4 Variklio gaubtas
5 Galinis ratas
6 Priekinis ratas
7 Žolès surinkimo děžé
8 Viršutinė gabenimo rankena
9 Apatinė gabenimo rankena
10 Žolės išmetimo įrenginio dangtis
11 Pasukama rankena
12 Greitojo įtempimo įtaisas
13 Greitojo itempimo itaisas
14 Variklio išjungimo rankena
15 Aukščio reguliavimo svirtis
16 Paleidimo mygtukas
17 Specifikaciju lentelė
18 Dangtis
19 Apsauginis kištukas
20 Akumuliatorius
21 |kroviklis

4. Jūsų saugumui

4.1 Bendroji informacija

Dirbdami su vejapjove būtinai laikykitės instrukciju, kuriose nurodyta, kaip išvengti nelaimingų atsitikimų.

Prieš pirmą kartą pradėdami naudoti, atidžiai perskaitykite visą naudojimo instrukciją ir ją išsaugokite ateičiai.

Susipažinkite su valdymo dalimis ir jrenginio naudojimo taisyklémis.

Prieš pirmą kartą pradėdami dirbti su įrenginiu, pasitarkite su pardavėju arba specialistu, kaip įrenginiu saugiai naudotis.

Išgerus alkoholio, vaistų, kurie daro įtaką reakcijai, arba vartojus narkotikų dirbti su vejapjove draudžiama.

Jokiu būdu nepjaukite žolės, jei arti yra žmonių (ypač vaikų) arba gyvūnų.

Atminkite, kad jrenginio naudotojas atsako už žala, padaryta kitiems asmenims arba jų nuosavybei.

Ši įrenginį galima duoti (paskolinti) tik tiems asmenims, kurie yra gerai susipažinę su įrenginio konstrukcija ir jo naudojimu. Nepamirškite jiems perduoti naudojimo instrukcijos.

Dèmesio! Nelaimingu atsitikimų pavojus!

Vejapjovė skirta naudoti asmeniniais tikslais ir tik vejai pjauti, kitiems darbams jos naudoti negalima, nes tai gali būti pavojinga ar tapti įrenginio gedimo priežastimi.

Kad naudotojas nesusižalotų, vejapjovę draudžiama naudoti, pavyzdžiui, šiems darbams (išvardyta ne viskas):

• krūmams ir gyvatvorėms karpyti,
  – augalams šiltnamiuose karpyti,
  – augalams, augantiems ant stogo ar balkone, prižiūrėti,
  – keliams valyti (nusiurbti, nupūsti, sniegui valyti),

– mažoms medžių atpjovoms ir nupjautai gyvatvorei smulkinti,
- žemės paviršiaus nelygumams, pvz., kurmiarausiams, išlyginti,
– nupjautai žolei transportuoti ne žolės surinkimo déžėje.

Dėmesio! Nelaimingų atsitikimų pavojus!

Leidžiama naudoti tik tokią papildomą iranga, kurią pristatė arba leido naudoti bendrovė VIKING. Taip pat neatlikite jokių irenginio pakeitimų.

Naudojant viešosiose vietose, parkuose, sporto aikštynuose, gatvėse ir žemės bei miškų ūkyje, būtina elgtis itin atsargiai.

Dèmesio! Pavojinga sveikatai del vibracijos!

Per didelė apkrova dėl vibracijos gali pažeisti kraujo cirkuliacija

arba nervų sistemą, ypač žmonėms, kenčiantiems nuo kraujo cirkuliacijos ligų. Kreipkitės į gydytoją, jei pasireikštų vibracinės apkrovos sukeliami simptomai. Šių simptomų, dažniausiai juntamų pirštuose, rankose arba rankų sąnariuose, pavyzdžiai (išvardyta ne viskas):

• jautrumo sumažėjimas,
• s k a u s m a i,
• r a u m e n u silpnumas,
• odos spalvos pasikeitimas,
  – nemalonus jausmas tarsi po odą bėgiotų skruzdėlės (formikacija).

Šis įrenginys nėra skirtas naudoti nepatyrusiems asmenims, vaikams arba asmenims, kurių fiziniai, jutiminiai arba psichiniai gebėjimai yra riboti, jeigu jų neprižiūri už jų saugą atsakingas asmuo.

Irenginiu niekada neleiskite naudotis vaikams arba jaunuoliams iki 16 metų. Mažiausiajį Irenginio naudotojo amžių gali reglamentuoti vietoje, kurioje Irenginys naudojamas, galiojančios taisyklės.

Neatlikite jokių įrenginio pakeitimų, dėl kurių padidėtų spinduliuojamasis triukšmas.

Pavojus gyvybei dėl uždusimo! Pavojus uždusti vaikams, žaidžiantiems su pakuoti skirtomis medžiagomis. Pakavimui skirtas medžiagas būtinai saugokite nuo vaikų.

4.2 Akumuliatorius

Naudokite tik originalius STIHL akumuliatorius.

STIHL akumuliatorių naudokite tik su STIHL arba VIKING prietaisais ir įkraukite su STIHL įkrovikliais.

Niekada akumuliatoriaus neatidarinėkite.

Saugokite, kad akumuliatorius nenukristų. Nenaudokite pažeisto arba deformuoto akumuliatoriaus.

Akumuliatorių laikykite vaikams nepasiekiamoje vietoje.

Akumuliatorių laikykite tik nuo - 10 °C iki maks. +50 °C temperatūrų srityje.

Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ir ugnies – niekada nemeskite į ugnį. Sprogimo

pavojus!

Saugokite akumuliatorių nuo lietaus – nemerkite jo i skysčius.

Saugokite akumuliatorių nuo mikrobangu ir didelio slėgio.

Akumuliatoriaus kontaktų niekada nejunkite prie metalinių daiktų (nesujunkite trumpai). Dėl trumpojo jungimo akumuliatorius gali būti pažeistas.

Nenaudojamą akumuliatorių laikykite toliau nuo metalinių daiktų (pvz., vinių, monetų, papuošalu). Nenaudokite metalinių gabenimo rezervuarų.

Sprogimo ir gaisro pavojus!

Netinkamai naudojant, iš akumuliatoriaus gali išbėgti elektrolitas. Saugokitės sąlyčio! Po atsitiktinio sąlyčio nuplaukite vandeniu. Elektrolitui patekus į akis, taip pat kreipkitės į gydytoją. Dėl išbėgusio akumuliatoriaus elektrolito gali būti dirginama oda, galima nudegti ir nusideginti cheminėmis medžiagomis.

Nekiškite jokių daiktų į akumuliatoriaus ventiliacines ertmes.

Celių skaičius ir talpa atitinka celių gamintojo specifikacija.

Papildomi saugos nurodymai, žr. www.stihl.com/safety-data-sheets

4.3 Ikroviklis

Atkreipkite dėmesį i STIHL įkroviklio instrukciją ir saugokite ją saugioje vietoje. Naudokite tik originalius STIHL įkroviklius. Nenaudokite pažeisto įkroviklio.

Naudokite jkroviklj tik geometriškai tinkantiems, AP tipo STIHL akumuliatoriams krauti, kurių talpa yra ne didesnė nei 10 Ah, o įtampa – ne aukštesnė nei 42 V.

Nejkraukite pažeistų arba deformuotų akumuliatorių.

Tinklo įtampa ir dažnis turi atitikti specifikacijų lentelėje įkroviklio apačioje arba skyriuje „Techniniai duomenys“ pateiktus duomenis (⇒ 19.).

Neatidarinėkite įkroviklio.

Po naudojimo ištraukite tinklo kištuką ir laikykite jkroviklį vaikams nepasiekiamoje vietoje.

Saugokite jkroviklj nuo drègmès.

Naudokite ir laikykite ikroviklj tik uždarose bei sausose patalpose. Ikroviklj eksploatuokite tik nuo -5

°C iki maks. +40 °C temperatūrų srityje.

Ikroviklio neuždenkite, kad jis galėtų nekliudomai atvėsti.

I jkroviklio ventiliacinius plyšius nekiškite jokių daiktų. Elektros smūgio ir trumpojo jungimo pavojus!

lkroviklio kontaktų niekada nejunkite prie metalinių daiktų (pvz., vinių, monetų, papuošalu) (nesujunkite trumpai).

Trumpojo jungimo pavojus!

Niekada neeksploatuokite ikroviklio ant labai degaus pagrindo (pvz., popieriaus, tekstilés) arba labai degioje aplinkoje.

Gaisro pavojus!

Niekada neeksploatuokite jkroviklio potencialiai sprogioje aplinkoje, taigi, aplinkoje, kurioje yra degių skysčių (garų),

duju arba dulkiu. [krovikliai gali sukelti kibirkštis, galinčias uždegti dulkes arba garus. Sprogimo ir gaisro pavojus!

lkroviklyje susidarius dūmams arba pasirodžius liepsnai, nedelsdami ištraukite tinklo kištuką.

Dėmesio! Elektros smūgio pavojus! Elektros saugai ypač yra svarbūs tinklo kištukas ir prijungimo laidas. Norint išvengti

elektros smūgio, įkroviklio negalima pradėti eksploatuoti su pažeistu prijungimo laidu. Todėl reguliariai tikrinkite, ar ant prijungimo laidų nėra pažeidimo ir senėjimo (trapumo) požymių.

lkroviklì junkite tik i pagal reikalavimus irengtą lizdą. Elektros srovės tiekimo linija turi būti apsaugota automatiniu jungikliu su ne didesne nei 30 mA išjungimo srove.

Neremontuokite ikroviklio, ypač prijungimo kabelio ir tinklo kištuko. Pažeistą prijungimo laidą paveskite pakeisti elektros specialistui.

Atskirdami ikroviklj nuo elektros srovės tinklo, visada traukite už tinklo kištuko, o ne už prijungimo laido.

Prijungimo laidą nutieskite ir pažymėkite taip, kad nebūtų galima jo pažeisti ir niekam negalėtų kilti pavjoaus. Saugokite nuo pavjoaus suklupti.

Nenaudokite prijungimo laido ne pagal paskirti, pavyzdžiui, norėdami juo nešti arba pakabinti įkroviklį.

4.4 Gabenimas

Dirbkite tik su pirštinemis, kad nesusižalotumėte i aštriabriaunes įrenginio dalis.

Prieš gabendami išjunkite irenginį, palaukite, kol peilis visiškai sustos, ir ištraukite apsauginį kištuką.

Keldami irengini, atkreipkite dèmesi i skyriuje „Gabenimas“ pateiktus duomenis (⇒ 14.).

Atkreipkite dėmesi i įrenginio svorį ir, jei reikia, naudokite tinkamą pagalbinę krovimo įrangą (krovimo rampas, keliamuosius įtaisus).

Keldami ir nešdami stenkitės nesiliesti prie pjovimo peilio.

I kitą vietą įrengini galima gabenti tik atvėsus varikliui.

[rengin] ir kartu gabenamas [renginio dalis (pvz., žolės surinkimo dėže) ant krovimo paviršiaus pritvirtinkite tinkamų matmenų tvirtinimo priemonėmis (diržais, lynais ir t. t.).

Gabendami jrenginj, laikykitės nacionalinių įstatymų, ypač susijusių su krovinio saugumu ir daiktų gabenimu ant krovimo platformų.

Nepalikite akumuliatoriaus gulėti automobilyje ir visada saugokite akumuliatorių nuo tiesioginių saulės spindulių.

Gabenant ličio jonų akumuliatorius, su jais reikia elgtis itin atsargiai. Ypač įsitikinkite, ar akumuliatoriai gabenami apsaugoti nuo trumpojo jungimo. Todėl saugokite originalią kartoninę akumuliatoriaus pakuotę ir gabenkite STIHL akumuliatorius arba nepažeistoje originalioje pakuotėje, arba vejapjovėje.

4.5 Paruošiamosios priemonės

Irenginiu draudžiama naudotis asmenims, nesusipažinusiiems su naudojimo instrukcija.

Laikykitės vietos taisyklių del variklinių sodo įrenginių naudojimo trukmės.

Pjaudami visada avėkite tvirtus batus ir mūvėkite ilgas kelnes.

Nepjaukite basomis ar apsiave sandalais.

Nuodugniai patikrinkite teritorija, kurioje bus naudojamas jrenginys, išrinkite visus didelius akmenis, šakas, vielas, kaulus ir kitus svetimkūnius, kuriuos jrenginys galėtu išsviesti į orą.

Prieš naudojant įrenginį visada reikia apžiūrėti ir patikrinti, ar pjovimo įranga, tvirtinimo varžtai ir visas pjovimo blokas yra nepriekaištingos būklės, ypač, ar jis gerai pritvirtintas, nepažeistas ir nesusidėvėjęs (⇒ 13.6).

Prieš naudodami įrenginį, pakeiskite sudilusias ar pažeistas dalis. Ant įrenginio esančias nejskaitomas arba pažeistas nuorodas apie pavojus ir įspėjamąsias nuorodas pakeiskite. Atsarginių lipdukų įsigysite iš VIKING prekybos atstovo.

Niekuomet nenaudokite vejapjovės su pažeistais apsauginiais įtaisais, apsauginėmis grotelėmis, neveikiančiu variklio stabdžiu arba be pritvirtintų apsauginių įtaisų, pavyzdžiui, be žolės išmetimo įrenginio dangčio arba be žolės surinkimo dėžės.

Saugumo sumetimais naudokite tik nepažeistą żolės surinkimo dėže.

Draudžiama pašalinti arba šuntuoti įrenginyje įmontuotus jungiklius (pvz., variklio išjungimo rankeną pritvirtinant prie rankenos).

Atkreipkite dėmesį į duomenis, pateiktus skyriuose „Akumuliatorius“ (⇔ 4.2) ir „Ikroviklis“ (⇔ 4.3).

4.6 Darbas su vejapjove

Pašaliniai asmenys, ypač vaikai, ir gyvūnai negali būti arti pavojaus zonos. Jūsų

neapdairumas gali kelti pavojų kitiems.

Nepjaukite žemesnéje nei +5 °C aplinkos temperatūroje.

VIKING rekomenduoja dirbant naudoti klausos organų apsaugą. Kai garso slėgio lygis darbo vietoje viršija 80 dB(A), iš

esmės reikia naudoti klausos organų apsaugą.

Nepjaukite lyjant lietui. Kai dirbama lyjant arba šlapioje aplinkoje, jrenginys gali būti pažeistas.

Nepjaukite šlapios žolės ir niekada nepjaukite lyjant. Dėl šlapios žolės padidėja nelaimingų atsitikimų tikimybė (galima lengvai paslysti).

Nepalikite jrenginio lyjant lietui.

Pjaukite tik dienos šviesoje arba esant geram apšvietimui.

Norėdami užvesti įrengini, pastatykite jį ant lygaus paviršiaus. Užvedant variklj, įrenginio negalima versti.

Vejapjovę pradėkite eksploatuoti tik uždarę akumuliatoriaus dėklą (⇒ 9.2).

Variklj užveskite atsargiai, laikydamiesi skyriuje „lrenginio naudojimo pradžia“ pateiktų nuorodų (⇒ 12.). Pasirūpinkite, kad nuo jūsų kojų iki pjovimo įrangos būtų pakankamas atstumas.

Stumkite arba traukite įrenginį tik ėjimo greičiu – dirbdami su įrenginiu niekada nebėkite. Jei jis važiuos greičiau, galite susižeisti užkliuve, paslydę ir pan.

Išjunkite variklj:

– kai reikia paversti vejapjovę ant šono gabenant ją ne žole,

- kai perstumiate vejapjovę pjaunamo ploto link ir atgal,

- prieš nuimdami žolės surinkimo dėže.

Stabilią įrenginio padėti visada išlaikykite nuokalnėse. Nepjaukite labai stačiuose šlaituose, kad įrenginį visuomet galėtumėte patikimai valdyti.

Būkite ypač atsargūs judėjimo krypti keisdami nuokalnėje, kad visuomet galėtumėte saugiai valdyti įrenginį.

Pjaukite skersai šlaito, jokiu būdu ne aukštyn arba žemyn, kad įrenginį galėtumėte patikimai valdyti arba kad jis neužvažiuotų ant jūsų, netyčia nugriuvus.

Dèmesio! Galima suklupti!

Būkite itin atsargūs eidami atgal ir traukdami vejapjovę.

Bükite itin atsargüs apsukdami jrengini ar traukdami ji save.

Saugumo sumetimais jrenginio nenaudokite nuokalnèse, statesnèse nei 25° (46,6 %).

Pavojus susižeisti!

25° šlaitas atitinka vertikalų 46,6 cm pakilimą 100 cm ilgio horizontalioje atkarpoje.

max. 25° 100 46,6

Atkreipkite dėmesį, kad besisukantis darbo įrankis dėl inercijos visiškai sustoja po kelių sekundžių.

STOP

Nemėginkite apžiūrinėti peilio veikiant vejapjovei. Niekada neatidarykite žolės išmetimo

jrenginio dangčio ir (arba) nenukabinkite žolės surinkimo dėžės, kol veikia pjovimo peilis. Besisukantis peilis gali jus sužaloti.

Ant valdymo rankenos niekada nedėkite daiktų (pvz., darbinių drabužių).

Reguliariai tikrinkite, ar peiliai saugiai bei tinkamai įstatyti, nepažeisti ir nesusidėvėję (⇒ 13.6).

Dėmesio – pavojus susižeisti! Jokiu būdu nekiškite rankų ar kojų prie besisukančių įrenginio dalių arba po jomis. Niekada

nelieskite besisukančio peilio. Visada stovėkite toliau nuo žolės išmetimo angos. Visada laikykitės valdymo rankenomis nustatyto saugaus atstumo.

Venkite per dažno junginėjimo, t. y. „nežaiskite“ su ijungimo mygtuku. Variklio perkaitimo pavojus!

Nekelkite ir neneškite vejapjovės, kai variklis veikia arba kai įkištas apsauginis kištukas.

Draudžiama įrenginiu vežti žmones, ypač vaikus, ir daiktus.

Sustabdykite variklj, ištraukite apsauginj kištuka ir jsitikinkite, ar pjovimo jranga visiškai

sustojo:

– prieš išimdami akumuliatorių;
– prieš atlaisvindami blokatorius ar valydami užsikišusį žolės išmetimo kanalą;
- jei vejapjovė pradeda neįprastai smarkiai vibruoti. Tokiu atveju patikrinkite visą įrenginį, ypač pjovimo įrangą, apžiūrėkite, ar nėra galimų pažeidimų arba atsilaisvinusių dalių. Prieš toliau naudodami, pakeiskite pažeistas dalis ir pritvirtinkite / prisukite atsilaisvinusias dalis;
- kai pjovimo iranga atsitrenkia i svetimkūnį. Patikrinkite, ar pjovimo iranga nėra pažeista. Nenaudokite vejapjovės, jei peilių velenas arba variklio velenas yra pažeistas ar sulenktas. Pavojus susižeisti dėl pažeistų dalių!
- prieš tikrindami vejapjovę, išvalykite ją arba atlikite tam tikrus darbus (pvz., nustatykite pjovimo aukštį, atlenkite / nustatykite valdymo rankeną);
- j e i jrenginio nebenaudosite arba paliekate jj be priežiūros;
- prieš pakeldami [rengin] ar perkeldami jì i kitą vieta;
- prieš gabendami jrengini j kitą vietą.

4.7 Techninė priežiūra, valymas, remontas ir laikymas

Prieš dirbdami su įrenginiu, nustatydami arba valydami vejapjovę, išjunkite variklį, ištraukite apsauginį kištuką ir, jei reikia, išimkite akumuliatorių.

Dirbdami bet kokius darbus prie pjovimo įrangos, mūvėkite tvirtas pirštines.

Prieš laikydami uždaroje patalpoje, atlikdami techninės priežiūros ir valymo darbus, leiskite įrenginiui visiškai atvėsti.

Atlikite tik tokius techninės priežiūros darbus, kurie nurodyti šioje naudojimo instrukcijoje. Visus kitus darbus turi atlikti prekybos atstovas.

VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas.

VIKING prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.

Jei jums trūksta būtinų žinių ar pagalbinių priemonių, visada kreipkitės į prekybos atstovą (VIKING rekomenduoja kreiptis į VIKING prekybos atstovą).

Naudokite tik aukštos kokybės įrankius, priedus ir atsargines dalis. Priešingu atveju, iškilus nelaimingo atsitikimo pavojui, gali būti padaryta žalos asmenims arba sugadintas įrenginys.

VIKING rekomenduoja naudoti originalius VIKING įrankius, priedus ir atsargines dalis. Jų savybės optimaliai pritaikytos įrenginiui ir naudotojo poreikiams.

Originalias VIKING atsargines dalis atpažinsite iš VIKING atsarginės dalies numero, užrašo VIKING ir, jei reikia, iš VIKING atsarginės dalies ženklo. Ant mažesnių dalių gali būti tik ženklas.

Gerai priveržkite visas veržles, kaiščius ir varžtus, kad įrenginį visada būtų galima saugiai naudoti.

Reguliariai tikrinkite, ar žolės surinkimo įtaisas nesusidėvėjęs, nepažeistas, ar jis vis dar gerai veikia.

Pjovimo įrangai ar vejapjovei susidūrus su kliūtimi ar pašaliniu daiktu, išjunkite variklį, ištraukite apsauginį kištuką ir atlikite nuodugnų patikrinimą.

Norint išvengti gaisro pavjoaus, aušinimo oro angų srityje tarp variklio gaubto ir korpuso negali būti, pvz., žolės, šiaudų, samanų, lapų arba ištekėjusio tepalo.

Jei, atliekant techninės priežiūros darbus, konstrukcinės dalys arba apsauginiai įtaisai buvo nuimti, juos reikia vėl sumontuoti atgal.

Baigę dirbti, vejapjovę kruopščiai išvalykite.

Niekada nenaudokite aukšto slėgio įrenginio ir neplaukite vejapjovės po tekančiu vandeniu (pvz., su sodo žarna). Nenaudokite agresyviųjų valiklių. Tokie valikliai gali pažeisti plastiką ir metalą. Tai gali sumažinti VIKING įrenginio sauguma.

Reguliariai tikrinkite visą įrenginį (ypač tuo atveju, jei jo nenaudosite ilgą laiką (žiemą) – ar jis nesusidėvėjo ir nėra pažeistas. Susidėvėjusias arba pažeistas dalis pakeiskite, kad įrenginys visada būtų saugus eksploatuoti.

Ataušusia vejapjovę ir akumuliatorių bei apsauginį kištuką saugiai laikykite sausoje, užrakintoje patalpoje, vaikams nepasiekiamoje vietoje.

4.8 Utilizavimas

lsitikinkite, ar susidėvėjęs įrenginys bus tinkamai utilizuotas. Prieš utilizuodami padarykite taip, kad įrenginys būtų nebetinkamas naudoti. Norėdami išvengti nelaimingų atsitikimų, būtinai pašalinkite apsauginį kištuką ir elektros prijungimo prie variklio laidus.

Pavojus susižeisti pjovimo peiliu! Net ir susidėvėjusios vejapjovės niekada nepalikite be priežiūros. Išitikinkite, ar įrenginys ir pjovimo peilis laikomi vaikams nepasiekiamoje vietoje.

Akumuliatorius utilizuokite atskirai nuo vejapjovės. Užtikrinkite, kad prieš utilizuojant akumuliatoriai būtų iškrauti (pvz., palikdami veikti variklj) bei tinkamai ir ekologiškai utilizuoti.

5. Simbolių aprašymas

Dèmesio!

Prieš pradėdami naudoti įrengini, perskaitykite jo naudojimo instrukcija.

Pavojus susižeisti!

Pašaliniams asmenims neleiskite būti pavjoaus zonoje.

Atsargiai – aštrūs pjovimo peiliai! Išjungus elektros variklį, pjovimo peiliai sukasi toliau. Atlikdami techninės priežiūros darbus, pašalinkite blokatorių (apsauginį kištuką).

MA 339: užveskite variklj.

MA 339 C: užveskite variklj.

MA 339 C: sustabdykite variklj.

Akumuliatorius yra per šiltas. |krovimo procesas pradedamas po atvėsimo arba akumuliatorių galima naudoti tik pasibaigus atvėsimo fazei.

Akumuliatorius yra sugedęs ir jį reikia pakeisti.

6. Komplektas

Pozici Pavadinimas Vnt. ja

A Pagrindinis jrenginys 1

Pozici Pavadinimas Vnt.

ja

B Žolės surinkimo dėžės 1 viršutinė dalis

C Žolės surinkimo dėžės 1 apatinė dalis

D Kaištis 2

N Apsauginis kištukas 1

O lkroviklis

P Akumuliatorius

•Naudojimo instrukcija 1

MA 339 C:

E Poveržlé 2

F Varžtas 1

G Kaištis 1

H Prispaudžiamoji detalė 2

I Greitojo įtempimo įtaisas 1

MA 339:

J Varžtas su pusapvale 2 galvute

K Laido tvirtinimo detalè 1

L Pasukama rankena 2

M Laido spaustukas 1

Komplektacija gali skirtis, atsižvelgiant i šalj ir modelj.

7. Irenginio paruošimas eksploatacijai

7.1 Bendroji informacija

Pavojus susižeisti!

Atkreipkite dėmesį i skyriuje „Jūsų saugumui“ pateiktas saugos nuorodas (⇔ 4.).

Prieš atlikdami bet kokius darbus su vejapjove,

ištraukite apsauginį kištuką (⇒ 9.1).

• Atliekant visus aprašytus darbus, įrenginys turi stovėti ant horizontalaus, lygaus ir tvirto pagrindo.
  Pristatant iš gamyklos, akumuliatoriai būna ikrauti maždaug 30 %. Todėl, prieš pirmą kartą naudojant, juos būtina ikrauti.
• l'kraukite akumuliatorių (⇒ 8.4).

7.2 Vienoje pusėje tvirtinamos valdymo rankenos montavimas (MA 339 C)

• Nustatykite vienoje pusėje tvirtinamą valdymo rankeną (1) i darbo padėti valdymo rankenos gembėje (2) ir laikykite.
• Prispaudžiamąsias detales (H), kaip pavaizduota, įstatykite kairėje ir dešinėje valdymo rankenos gembės (2) pusėse. Užmaukite poveržlę (E) ant varžto (F) ir prakiškite varžtą (F) iš vidaus i išorę pro prispaudžiamąsias detales ir valdymo rankenos apatinę dalį.

• Užmaukite poveržlę (E).

• |statykite kaišti (G) i greitojo įtempimo įtaisą (I) ir abu juos užsukite ant varžto (F).
  • Uždarykite greitojo įtempimo įtaisą (3).
• Greitojo įtempimo įtaisas (3) turi būti priveržtas taip stipriai, kad jį būtų galima visiškai uždaryti, o tuo metu valdymo rankena būtų tvirtai užfiksuota valdymo rankenos gembėje. Jei reikia, greitojo įtempimo įtaisą atlaisvinkite vėl ir įsukite arba išsukite varžtą (F).

Elektros laido montavimas:

• įstatykite elektros laidą (1) taip, kaip pavaizduota, į laidų labirintą (2) valdymo rankenos gembėje. Atkreipkite dėmesį į tai, kad laidų rišiklis (3) laidų labirinte būtų tinkamoje padėtyje;
• įspauskite elektros laidą (1) į laikikli (4) valdymo rankenos manžete. Valdymo rankenos apatinėje dalyje elektros laidas turi gerai priglusti prie valdymo rankenos vamzdžio.

7.3 Abiejose pusèse tvirtinamos valdymo rankenos montavimas (MA 339)

Valdymo rankenos viršutinės dalies montavimas:

- prakiškite varžta su pusapvale galvute (J) pro laido tvirtinimo detalę (K) ir užkabinkite elektros laidą (1);

- abiejose pusėse tvirtinamą valdymo rankeną (2) užmaukite ant abiejų valdymo rankenos apatinių dalių (3). Varžtus su pusapvalėmis galvutėmis (J), dešinėje su laido tvirtinimo detale (K), kairėje be jos, iš vidaus i išorę prakiškite pro kiaurymes ir prisukite sukamosiomis rankenomis (L).

Laido spaustuko montavimas:

- Elektros laidą (1) laido spaustuku (M) pritvirtinkite prie valdymo rankenos viršutinės dalies. Prie valdymo rankenos viršutinės dalies, tarp laido spaustuko ir jungiklio, turi likti 25 - 27 cm atstumas.

7.4 Žolės surinkimo dėžės surinkimas

• Žolės surinkimo dėžės viršutinę dalį (B) uždėkite ant žolės surinkimo dėžės apatinės dalies (C). Atkreipkite dėmesį, ar tinkama padėtis kreipikliuose (1).
• Kaiščius (D) iš vidaus praspauskite per tam skirtas angas.
• Lengvai spustelėkite žolės surinkimo dėžės viršutinę dalį (B) ir taip užfiksuokite ją žolės surinkimo dėžės apatinėje dalyje.
• Žolės surinkimo déžės užkabinimas (⇔ 9.5).

8. Akumuliatorius ir ikroviklis

8.1 Bendroji informacija

Vejapjovės MA 339 ir MA 339 C naudojamos su ikraunamais akumuliatoriais.

Naudojami tik aukštos kokybės STIHL ličio jonų, AP tipo akumuliatoriai.

Pristatyti akumuliatoriai yra optimaliai pritaikyti numatytam naudojimo tikslui, tačiau galima naudoti visus STIHL ličio jonų akumuliatorius, kuriuos galima įsigyti specializuotos prekybos vietose (AP 80, AP 115, AP 120, AP 160 ...).

Elektroninė vejapjovės įranga pasikeičia duomenimis su naudojamu akumuliatoriumi ir pritaiko elektros variklio galią prie atitinkamos talpos.

8.2 |kroviklio prijungimas prie elektros

• lkiškite tinklo kištuką (1) i kištukinį lizdą (2).
• Prijungus ikroviklj prie elektros srovės tiekimo linijos, atliekamas autotestas. Vykstant šiam procesui, šviesos diodas (3) ikroviklyje maždaug 1 sekundę šviečia žaliai, tada – raudonai ir vėl užgęsta (⇒ 8.6).

8.3 Akumuliatoriaus išémimas / idėjimas

- Atidarykite akumuliatoriaus déklą ir ištraukite apsauginį kištuką (⇒ 9.1).

Akumuliatoriaus išėmimas:

- ištraukite akumuliatorių (1) į viršų.

Akumuliatoriaus jdėjimas:

- šiek tiek spausdami, jdėkite akumuliatorių (1), kaip pavaizduota, į akumuliatoriaus dėklą ir uždarykite dangtį.

8.4 Akumuliatoriaus ikrovimas

• Išimkite akumuliatorių iš akumuliatoriaus déklo (⇒ 8.3).
• Prijunkite ikroviklj prie elektros (⇒ 8.2).
• Stumkite akumuliatorių (1) įjkroviklį (2), kol pajusite pirmąjį pasipriešinimą, tada įspauskite jį iki galo. Žalias šviesos diodas akumuliatoriuje ir įkroviklyje (3) rodo, kad įkrovimo procesas yra aktyvus.
• Kai akumuliatorius visiškai ikraunamas, akumuliatoriuje ir ikroviklyje užgęsta šviesos diodai. Išimkite akumuliatorių iš ikroviklio ir įdėkite į akumuliatoriaus dėklą (⇒ 8.3).

lkrovimo procesas

Įkroviklis automatiškai atpažįsta akumuliatoriaus tipą ir atitinkamai pritaiko įkrovimo procesą.

Akumuliatoriai ikrovimo proceso metu aušinami – greitajame ikroviklyje (AL 300, AL 500) – orpūte, standartiniame ikroviklyje (AL 100) – natūralia oro srove patalpoje.

Akumuliatoriuje šviesos diodai rodo ikrovimo procesa ( 8.5).

Kai akumuliatorius visiškai jkraunamas, jkroviklis išsijungia automatiškai, o akumuliatoriuje ir jkroviklyje užgęsta šviesos diodai.

Įkrovimo trukmė priklauso nuo įvairių veiksnių, pvz., akumuliatoriaus būklės arba aplinkos temperatūros, todėl ji gali skirtis nuo nurodytos įkrovimo trukmės. (⇒ 19.)

Jeigu i ikrovikli istatomas šiltas akumuliatorius, tuomet gali pailgeti ikrovimo trukmė, nes prieš ikraunant akumuliatorius turi atvėsti.

8.5 Šviesos diodu indikatorius akumuliatoriuje

- Norėdami aktyvinti indikatorių, paspauskite mygtuką (1): po 5 sekundžių indikatorius užges automatiškai.

Šviesos diodu indikatoriai:

šviesos diodai gali šviesti žaliai ar raudonai arba mirksėti.

□ Šviesos diodas šviečia žaliai.
Šviesos diodas mirksi žaliai.
■ Šviesos diodas šviečia raudonai.
Šviesos diodas mirksi raudonai.

Žali šviesos diodai rodo normalų režimą, raudoni šviesos diodai – sutrikimą.

Ikraunant:

šviečiantys ir mirksintys šviesos diodai rodo įkrovimo procesą.

Įkraunant tuo metu įkrautą talpą rodo žaliai mirksintis šviesos diodas.

Pasibaigus jkrovimo procesui, šviesos diodai išsijungia automatiškai.

0 - 20 %

20 - 40 %

40 - 60 %

60 - 80 %

80 - 100 %

Darbo metu:

šviečiantys ir mirksintys šviesos diodai rodo ikrovimo būseną.

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

Sutrikimai

Vienas šviesos diodas šviečia raudonai

Ikraunant:

akumuliatorius yra per šiltas arba per šaltas, kad būtų galima pradėti įkrovimo procesą. Atvėsus arba įkaitus akumuliatoriui, įkrovimo procesas pradedamas automatiškai.

Darbo metu:

akumuliatorius yra per šiltas. [renginys išsijungia – išimkite iš vejapjovės akumuliatorių ir leiskite jam kurį laiką atvėsti.

Keturi šviesos diodai mirksi raudonai

Akumuliatorius yra sugedęs ir jį reikia pakeisti.

Trys šviesos diodai šviečia raudonai

Vejapjové yra per šilta – leiskite jai atvěsti.

Trys šviesos diodai mirksi raudonai

Vejapjovė yra sugedusi ir ją privalo patikrinti prekybos atstovas.

VIKING rekomenduoja kreiptis [VIKING prekybos atstovą.

8.6 Šviesos diodu indikatorius ikroviklyje

- Šviesos diodas (1) įkroviklyje gali šviesi žaliai arba mirksėti raudonai.

Nuolat šviečia žaliai:

akumuliatorius ikraunamas arba kaip tik vésinamas, kad būtų galima pradėti ikrovimą. Kai akumuliatorius visiškai ikraunamas, žalias šviesos diodas užgęsta.

Mirksi raudonai:

• tarp akumuliatoriaus ir ikroviklio néra kontakto - išimkite akumuliatorių ir įdėkite jį dar kartą (⇔ 8.4);
• akumuliatorius sugedo ( 8.5);
  – ikroviklis sugedo – paveskite akumuliatorių patikrinti prekybos atstovui. VIKING rekomenduoja kreiptis i VIKING prekybos atstovą.

9. Valdymo elementai

9.1 Apsauginis kištukas

Vejapjovėse MA 339 ir MA 339 C įrengtas apsauginis kištukas.

Irenginius galima pradėti naudoti tik tada, jei apsauginis kištukas įstatytas įtam skirtą padėtį akumuliatoriaus dėkle.

Prieš gabendami vejapjovę, atlikdami jos techninės priežiūros ir valymo darbus bei ją tikrindami, ištraukite apsauginį kištuką.

Apsauginio kištuko įstatymas:

• atidarykite akumuliatoriaus déklą (⇔ 9.2);
• apsaugini kištuką (1) įspauskite iki galo į lizdą (2) ir tada vėl uždarykite akumuliatoriaus dėklą.

Apsauginio kištuko ištraukimas:

- atidarykite akumuliatoriaus dėklą (⇔ 9.2);

- ištraukite apsauginį kištuką (1) iš lizdo (2) ir laikykite atskirai nuo vejapjovės.

9.2 Akumuliatoriaus déklas

Eksploatuojant akumuliatoriaus déklas visada turi būti uždarytas.

Akumuliatoriaus déklo atidarymas:

- šiek tiek įspauskite fiksavimo noselę (1) ir atlenkite atgal dangtį (2).

Akumuliatoriaus déklo uždarymas:

- uždarykite dangtį (2) ir atkreipkite dėmesį į tai, kad fiksavimo noselė (1) užsifiksuotų.

9.3 Vienoje pusėje tvirtinama valdymo rankena (MA 339 C)

Vejapjovėje MA 339 C įrengta reguliuojama teleskopinė valdymo rankena.

Suspaudimo pavojus!

Atlaisvinus greitojo įtempimo įtaisą, gali atsilenkti arba būti sustumta valdymo rankena. Todėl, atidarydami greitojo įtempimo įtaisą, valdymo rankeną (1) visada viena ranka laikykite aukščiausioje padėtyje.

1 Valdymo rankenos atlenkimas:

Gabenimo padėtis (įrenginiui valyti, transportuoti ir laikyti taip, kad jis neužimtų vietos):

• nustatykite mažiausią valdymo rankenos aukštį;
• viena ranka laikykite valdymo rankeną (1) ir atidarykite greitojo įtempimo įtaisą (2);
• valdymo rankeną (1) atlenkite i priekj;
• jei reikia, galima uždaryti greitojo įtempimo įtaisą (2) ir valdymo rankeną užfiksuoti gabenimo padėtyje.

Darbo padètis (irenginiui stumti):

• atlenkite valdymo rankeną (1) atgal ir laikykite viena ranka;

• uždarykite greitojo įtempimo įtaisą (2);

• greitojo įtempimo įtaisas (2) turi būti priveržtas taip stipriai, kad jį būtų galima visiškai uždaryti, o tuo metu valdymo rankena būtų tvirtai užfiksuota valdymo rankenos gembėje. Jei reikia, greitojo įtempimo įtaisą atlaisvinkite vėl ir įsukite arba išsukite varžtą (3).

• nustatykite valdymo rankenos aukšti.

2 Aukščio reguliavimas

Teleskopinės valdymo rankenos aukštį galima reguliuoti be pakopų:

• viena ranka laikykite valdymo rankenos viršutinę dalį (4) ir atidarykite greitojo įtempimo įtaisą (5);
• iš valdymo rankenos apatinės dalies ištraukite valdymo rankenos viršutinę dalį (4) arba įstumkite į ją ir nustatykite pageidaujamą valdymo rankenos aukštį;
• viena ranka laikykite valdymo rankenos viršutinę dalį (4) ir uždarykite greitojo įtempimo įtaisą (5);
• greitojo įtempimo įtaisas (5) turi būti priveržtas taip stipriai, kad jį būtų galima visiškai uždaryti, o tuo metu valdymo rankenos viršutinė dalis būtų tvirtai užfiksuota valdymo rankenos apatinėje dalyje. Jei reikia, greitojo įtempimo įtaisą atlaisvinkite vėl ir įsukite rievėtają veržlę (6).

9.4 Abiejose pusèse tvirtinama valdymo rankena (MA 339)

Suspaudimo pavojus!

Atlaisvinus pasukamas rankenas, gali atsilenkti valdymo rankenos viršutinė dalis. Todėl, prisukdami pasukamas rankenas, viena ranka valdymo rankenos viršutinę dalį (2) visada laikykite nustatytą i aukščiausią padėtį.

Valdymo rankenos atlenkimas:

Transportavimo pozicija (jrenginiui valyti, transportuoti ir laikyti taip, kad jis neužimtų vietos):

- Pasukamas rankenas (1) veržkite tol, kol jos galės laisvai judėti, atlenkite i priekį valdymo rankenos viršutinę dalį (2).

Darbo padètis (jrenginiui stumti):

• atlenkite valdymo rankenos viršutinę dalį (2) atgal ir laikykite viena ranka;
• tvirtai prisukite pasukamas rankenas. Atkreipkite dėmesį i tai, kad laido tvirtinimo detalė būtų nustatyta i tinkamą padėtį (3).

9.5 Žolès surinkimo déžě

Užkabinimas:

• atidarykite ir prilaikykite žolės išmetimo įrenginio dangtį (1);
• žolės surinkimo dėžę (2) su fiksavimo noselėmis (3) užkabinkite ant laikiklių (4) įrenginio užpakalinėje pusėje;
• uždarykite žolės išmetimo įrenginio dangtį (1).

Nukabinimas:

• atidarykite ir prilaikykite žolės išmetimo įrenginio dangtį (1);
• kilstelėkite žolės surinkimo dėže ir, traukdami atgal, ją ištraukite;
• uždarykite žolės išmetimo įrenginio dangtį (1).

9.6 Centrinis pjovimo aukščio reguliavimas

Galima nustatyti penkis skirtingus pjovimo aukščius nuo 30 mm iki 70 mm.

1 pakopa = mažiausias pjovimo aukštis
5 pakopa = didžiausias pjovimo aukštis

Vejapjovės Didžiajai Britanijai

Galima nustatyti šešis skirtingus pjovimo aukščius nuo 20 mm iki 70 mm.

Spakopa = mažiausias pjovimo aukštis
5 pakopa = didžiausias pjovimo aukštis

Norėdami išvengti pažeidimų, mažiausią pjovimo aukštį rinkitės tik pjaudami lygias vejas.

Pjovimo aukščio nustatymas:

• aukščio reguliavimo svirtį (1) šiek tiek paspauskite į šoną, kol fiksavimo noselės (2) atlaisvins svirtį;
• didesnis pjovimo aukštis: pakelkite vejapjovę su aukščio reguliavimo svirtimi (1) (svirtis pastumiama i priekj); mažesnis pjovimo aukštis: vejapjovę su aukščio reguliavimo svirtimi (1) paspauskite žemyn (svirtis pastumiama atgal);

- aukščio reguliavimo svirtį (1) spauskite vejapjovės link, kol fiksavimo noselės (2) užsifiksuos svirtyje. Pasirinktą pjovimo aukštį galima nustatyti pagal priekinę fiksavimo noselę (3).

10. Darbo nuorodos

10.1 Bendroji informacija

Veja bus graži ir tanki, jei dažnai pjausite žolę ir neleisite jai peraugti.

Esant karštam ir sausam klimatui, žolės nepjaukite per trumpai, nes kitaip veja gali išdegti saulėje ir nebebus išvaizdi!

Pjaudami aštriu peiliu, nupjausite gražiau nei atbukusiu, todėl peilį reguliariai galąskite (kreipkitės į VIKING prekybos atstovą).

Pjovimo našumas

Pjovimo našumas (akumuliatoriaus veikimo trukmė) priklauso nuo žolės ypatybių ir pasirinkto pjovimo aukščio. Jei norite padidinti pjovimo našumą, imkitės tokių priemonių:

• dažniau pjaukite veja,
  • padidinkite pjovimo aukštį,
• sumažinkite pastūmos greitį,
• prieš pjaudami, leiskite vejai išdžiūti.

Prireikus galite įsigyti STIHL ličio jonų akumuliatorius (specialus priedas).

10.2 Pjovimas nuokalnėse

Saugumo sumetimais vejapjovės negalima naudoti šlaituose, statesniuose nei 25°. 25° (46,6 %) šlaitas atitinka vertikalų 46,6 cm pakilimą 100 cm ilgio horizontalioje atkarpoje.

10.3 Tinkama elektros variklio apkrova

Nejunkite vejapjovės aukštoje žolėje arba nustatę žemiausią pjovimo aukštį.

Neapkraukite vejapjovės per stipriai, kad dėl to žymiai nesumažėtų elektros variklio sūkių skaičius.

Sumažėjus variklio sūkių skaičiui, pasirinkite didesnį pjovimo aukštį ir (arba) sumažinkite stūmimo greitį.

10.4 Užsiblokavus pjovimo peiliui

Tuoj pat išjunkite elektros variklj ir ištraukite apsauginį kištuką. Tuomet pašalinkite sutrikimą.

10.5 Terminė elektros variklio apsauga nuo perkrovos

Jei dirbant elektros variklis per daug apkraunamas, įmontuota terminė apsauga nuo perkrovos elektros varikli automatiškai sustabdo.

Perkrovos priežastys:

– per aukštos žolės pjovimas arba nustatytas per mažas pjovimo aukštis,
– per greitai stumiama,
- nekruopščiai išvalytos vėdinimo angos (įsiurbiamieji plyšiai).

Eksploatacijos atnaujinimas

Varikliui atvėsus, maždaug po 10 min. (tai priklauso nuo aplinkos temperatūros) irenginį galite naudoti vėl (⇒ 12.).

11. Saugos įtaisai

11.1 Apsauginis kištukas

Elektros variklj galima jungti tik tada, kai naudojamas apsauginis kištukas ( 9.1).

11.2 Valdymas abiem rankomis

Elektros variklj galima jjungti tik tada, kai dešiniaja ranka užvedimo mygtukas paspaudžiamas ir laikomas paspaustas, paskui variklio išjungimo rankena kairiaja ranka traukiama valdymo rankenos link.

11.3 Variklio stabdys

Atleidus variklio išjungimo rankeną, pjovimo peilis maždaug po 3 sekundžių sustoja.

[taisytas variklio stabdys sutrumpina laika, per kurj išjungti peiliai sustoja.

12. lrenginio naudojimo pradžia

12.1 Paruošiamosios priemonės

Pavojus susižeisti!

Atkreipkite dėmesį i skyriuje „Jūsų saugumui“ pateiktas saugos nuorodas (⇔ 4.).

- l'kraukite akumuliatorių (⇒ 8.4).

- Naudokite apsauginį kištuką (⇒ 9.1).

12.2 Vejapjovès ijungimas

Nepaleiskite variklio tada, kai jrenginys stovi aukštoje žolėje ar nustatytas žemiausiasis pjovimo aukštis, nes tokia padėtimi jį sunkiau paleisti.

• Paspauskite užvedimo mygtuką (1) ir laikykite ji paspaustą. Variklio išjungimo rankeną (2) patraukite valdymo rankenos link ir laikykite.
• Užvedimo mygtuką (1) vėl galima atleisti, kai suaktyvinama variklio išjungimo rankena (2).

12.3 Vejapjovės išjungimas

- Paleiskite variklio išjungimo rankeną (1). Variklis ir pjovimo peilis sustoja po trumpo sustojimo laiko.

12.4 Žolės pripildymo matuoklis

Žolės surinkimo dėžės viršutinėje dalyje įrengtas žolės pripildymo matuoklis (1).

Oro srautas, kurj sukuria besisukantis pjovimo peilis ir kuris supučia žolę i žolės surinkimo dėžę, pakelia žolės pripildymo matuokli (2): žolės surinkimo dėžė pripildoma nupjautos žolės.

Kai žolės surinkimo dėžė pripildoma, šis oro srautas susilpnėja, ir žolės pripildymo matuoklis nusileidžia (3):

- ištuštinkite pripildytą žolės surinkimo dėžę (⇒ 12.5).

12.5 Žolės surinkimo dėžės ištuštinimas

• Išjunkite variklj (⇒ 12.3) ir nukabinkite žolės surinkimo dėže (⇒ 9.5).
• Žolės surinkimo dėže atidarykite ties fiksatoriumi (1) ir pakelkite į viršų žolės surinkimo dėžės viršutinę dalį (2).
• Taip, kaip pavaizduota, laikykite žolės surinkimo dėže už rankenu dėžės viršutinėje (3) ir apatinėje (4) dalyse bei ištuštinkite.

13. Techninė priežiūra

13.1 Bendroji informacija

Pavojus susižeisti!

Atkreipkite dėmesį i skyriuje „Jūsu saugumui“ pateiktas saugos nuorodas (⇔ 4.).

Prieš atlikdami bet kokius

darbus su vejapjove,

ištraukite apsaugini kištuka (⇒ 9.1).

Prekybos atstovo kasmet atliekama techninė priežiūra:

kartą per metus vejapjovę privalo patikrinti prekybos atstovas. VIKING rekomenduoja kreiptis i VIKING prekybos atstovą.

13.2 |renginio valymas

Techninės priežiūros intervalas: po kiekvieno naudojimo

• Išimkite akumuliatorių (⇒ 8.3).

- Nukabinkite žolės surinkimo dėžę (⇔ 9.5).

Pavojus susižeisti!

Prieš apversdami pastatykite žoliapjovę ant tvirto, horizontalaus ir lygaus pagrindo. Dirbant valymo padėtimi, įrenginys gali apvirsti. Visada dirbkite stovėdami įrenginio šone. Niekada nestovėkite prieš jį ar už jo.

MA 339 C valymo padètis:

• atverskite vienoje pusėje tvirtinamą valdymo rankeną (⇒ 9.3);
• pakelkite žolės išmetimo įrenginio dangtį (1), paverskite vejapjove ir pastatykite ją ant valdymo rankenos gembės (2);
• leiskite valdymo rankenai (3) atsiremti į žemę ir greitojo įtempimo įtaisu (4) užfiksuokite šia padėtimi.

MA 339 valymo padëtis:

• atlenkite abiejose pusėse tvirtinamą valdymo rankeną (⇒ 9.4);
• paverskite vejapjovę ir pastatykite ją ant valdymo rankenos apatinių dalių (5).

Valymo nuorodos:

kiekvieną kartą pasinaudoję jrenginiu, kruopščiai jį išvalykite. Rūpestinga priežiūra apsaugo jūsų jrenginį nuo pažeidimų ir pailgina jo naudojimo trukmę.

Nuvalykite nešvarumus nuo védinimo angų (įsiurbimo plyšių), esančių tarp variklio gaubto ir korpuso apatinės dalies, kad būtų užtikrintas geras variklio védinimas.

Apatinę vejapjovės dalį valykite šepečiu ir vandeniu. Medine lazdele nuvalykite prie korpuso ir žolės išmetimo šachtos prilipusius žolės likučius.

Niekada nenukreipkite vandens srovės į variklio dalis, sandariklius, guolius ir elektrines konstrukcines dalis, pavyzdžiui, akumuliatorius arba jungiklius. Kitaip reikės brangaus remonto.

Jei nejmanoma pašalinti nešvarumų vandeniu, šepečiu ar šluoste, VIKING siūlo naudoti specialų valiklį (pvz., specialų STIHL valiklį).

13.3 Elektros variklis ir ratai

Elektros variklio techniškai prižiūrėti nereikia.

Ratų guolių techniškai prižiūrėti nereikia.

13.4 Akumuliatorius

Techninės priežiūros intervalas: kiekvieną kartą prieš naudojant

Apžiūrėję patikrinkite, ar akumuliatorius nepažeistas. Nenaudokite akumuliatorių su matomais pažeidimais (pvz., jei yra įtrūkimų arba bėga elektrolitas).

13.5 |kroviklis

Techninės priežiūros intervalas: kiekvieną kartą prieš naudojant

Patikrinkite, ar nepažeistas prijungimo laidas, o ventiliacijos angose néra nešvarumu.

13.6 Pjovimo peilių techninė priežiūra

Techninės priežiūros intervalas: kiekvieną kartą prieš naudojant

• Atlenkite vejapjovę i valymo padėti (⇔ 13.2).
• Nuvalykite pjovimo peilį (1) ir patikrinkite, ar nėra pažeidimų (įrantų arba įtrūkimų) ir susidėvėjimo požymių, jei reikia, pakeiskite.
• Peilio storj bent 5 vietose patikrinkite ištraukiamu peilio kalibravimo prietaisu (2). Mažiausias storis turi būti taip pat peilių sparnelių srityje.
• Prie priekinės peilio briaunos pridėkite liniuotę (3) ir išmatuokite sudilimą.

Susidèvéjimo ribos

Peilio storis kiekvienoje vietoje turi būti ne mažesnis nei 1,6 mm.

Galandant ašmenis galima nušlifuoti ne daugiau kaip 5 m m.

Jei vejapjovėje sumontuotas ne komplekte esantis peilis, o, pavyzdžiui, mulčiuojantis peilis, šigyjamas kaip specialus priedas, atitinkamai galioja kitos dévėjimosi sąlygos (žr. „Kit 339“ naudojimo instrukcija).

Pavojus susižeisti!

Susidėvėjęs arba pažeistas peilis gali nulūžti ir sunkiai sužeisti. Todėl bet kuriuo atveju būtina laikytis peilio techninės priežiūros nuorodu.

Draudžiama eksploatuoti vejapjovę, jei pjovimo bloko (kurį sudaro pjovimo peilis, peilio varžtas ir peilių laikiklis) dalys yra pažeistos arba susidėvėjusios.

Peilio dévėjimasis priklauso nuo jo naudojimo vietos ir trukmės. Jei įrenginį naudojate ant smėlėto paviršiaus arba dažnai sausomis sąlygomis, peilio apkrova padidėja ir jis itin greitai susidėvi.

Keisdami pjovimo peilj, taip pat visada pakeiskite peilio varžta (4).

13.7 Pjovimo peilio

išmontavimas ir įmontavimas

Kad nepažeistumėte peilio varžto, jam atlaisvinti arba priveržti naudokite tinkamą šešiabriaunį raktą (22 mm).

1 Išmontavimas:

• naudokite tinkamą medžio gabalą (1) pjovimo peiliui (2) laikyti;
• išsukite peilio varžta (3) ir nuimkite pjovimo peili (2).

2 Montavimas:

Pavojus susižeisti!

Pjovimo peilį (2) galima montuoti tik taip, kaip pavaizduota. Plokštelės (6) turi būti nukreiptos žemyn, o į viršų išlenkti peilio sparneliai – į viršų.

Reikia tiksliai išlaikyti nurodytą 10 - 15 Nm peilio varžtu priveržimo momentą, nes nuo jo priklauso, ar bus gerai įtvirtinta pjovimo įranga. Peilio varžta (3) papildomai užfiksuokite su „Loctite 243“.

• nuvalykite atramini peilio paviršiu ir peilio ivore;
• pjovimo peilį (2) montuokite aukštai išlenktais sparneliais į viršų. Fiksavimo noselės (4) turi būti pjovimo peilio kiaurymėse (5);
• naudokite tinkamą medžio gabalą (1) pjovimo peiliui (2) laikyti;
• peilio varžta (3) priveržkite 10 - 15 Nm sukimo momentu.

13.8 Pjovimo peilio galandimas

Pavojus susižeisti!

Prieš įmontuodami peilį patikrinkite, ar jis nepažeistas. Peilį turite pakeisti, jei pastebite įrantų ar įtrūkimų, jei ašmenys nugaląsti daugiau kaip 5 mm arba jei peilis vienoje vietoje yra plonesnis nei 1,6 mm (⇒ 13.6).

VIKING rekomenduoja pjovimo peilio galandimą patikėti specialistui. Netinkamai išgaląstas peilis (netinkamas galandimo kampas, disbalansas ir t. t.), veikia įrenginio veikimą.

• išmontuokite pjovimo peilj (⇒ 13.7);
• galąsdami pjovimo peilį, aušinkite jį, pvz., vandeniu. Atsiradus mėlynam atspalviui, pablogėja peilio pjovimo savybės;
• galąskite peilius tolygiai, nes dėl disbalanso jie gali vibruoti;
• laikykitės 30° galandimo kampo;
• baigę galąsti, jei reikia, ant pjovimo briaunos susidariusias galandimo atplaišas pašalinkite šlifavimo popieriumi.

13.9 Laikymas (žiemos pertrauka)

Vejapjovès laikymas:

ištraukite apsauginį kištuką ir išimkite akumuliatorių.

Laikykite apsauginį kištuką atskirai nuo vejapjovės ir pašaliniams asmenims, ypač vaikams, nepasiekiamoje vietoje.

Vejapjovę laikykite sausoje, užrakintoje ir nedulkétoje patalpoje. [sitikinkite, ar ji apsaugota nuo nesankcionuoto naudojimo (pvz., nuo vaikų).

Vejapjovę laikykite tik saugios eksploatuoti būklės, jei reikia, atlenkite valdymo rankeną.

Visos veržlės, kaiščiai ir varžtai turi būti tvirtai prisukti. Atnaujinkite nebejskaitomas pavojų ir įspėjamąsias nuorodas, pritvirtintas prie įrenginio, patikrinkite, ar ant viso įrenginio nėra susidėvėjimo požymių ir pažeidimų. Susidėvėjusias arba pažeistas dalis pakeiskite.

Prieš padėdami įrenginį i jo laikymo vietą, pašalinkite galimus įrenginio sutrikimus.

Jei vejapjovės nenaudosite ilgesnį laiką (žiemos pertrauka), atkreipkite dėmesį i šiuos punktus:

• rūpeestingai nuvalykite visas išorines įrenginio dalis;
  • gerai sutepkite visas judančias dalis.

Akumuliatorių laikymas:

išimkite akumuliatorių iš akumuliatoriaus déklo arba iš [kroviklio ir laikykite sausoje, užrakintoje ir nedulkétoje patalpoje. [sitikinkite, ar akumuliatoriai apsaugoti nuo nesankcionuoto naudojimo (pvz., nuo vaikų).

Nelaikykite nenaudojamų atsarginių akumuliatorių – naudokite pakaitomis.

Norėdami užtikrinti optimalią akumuliatorių naudojimo trukmę, laikykite juos nuo +10 °C iki +20 °C ir maždaug 30 % įkrove.

lkroviklio laikymas:

išimkite akumuliatorių ir ištraukite iš tinklo kištuką.

lkroviklj laikykite sausoje, užrakintoje ir nedulkėtoje patalpoje. lsitikinkite, ar jis apsaugotas nuo nesankcionuoto naudojimo (pvz., nuo vaiku).

14. Gabenimas

14.1 Vejapjovės nešimas ir tvirtinimas

Pavojus susižeisti!

Atkreipkite dėmesį i skyriuje „Jūsų saugumui“ pateiktas saugos nuorodas (⇔ 4.).

Prieš atlikdami bet kokius darbus su vejapjove,

ištraukite apsauginj kištuką (⇒ 9.1).

Gabenkite ličio jonų akumuliatorius itin atsargiai (⇒ 4.2).

lrenginio nešimas:

• vejapjovę kelkite tik uż gabenimo rankenu (1, 2). Stenkitės, kad nuo Jūsu kūno, ypač koju ir pėdu, iki pjovimo peilio visada liktu gana didelis atstumas;
• vejapjovę neškite abiem rankomis: viena ranka už viršutinės gabenimo rankenos (2), kita ranka už apatinės gabenimo rankenos (1)

arba

- vejapjovę neškite viena ranka už gabenimo rankenos (2).

Irenginio tvirtinimas:

• tinkamomis tvirtinimo priemonėmis vejapjovę pritvirtinkite prie krovimo platformos;
• lynus arba diržus pritvirtinkite prie rankenų (1, 2).

15. Dèvėjimosi mažinimas ir priemonės, padedančios išvengti gedimų

Būtinai laikykitės toliau pateiktų svarbių nuorodu, kad nesugadintumėte savo VIKING įrenginio ir jis nesusidėvėtų per greitai.

1. Susidėvinčios dalys

Kai kurios VIKING jrenginio dalys, net ir naudojamos pagal paskirtj, dyla. Tai įprasta, todėl, atsižvelgiant į naudojimo pobūdį ir trukmę, šios dalys turi būti laiku pakeistos.

Tokios dalys yra:

• peiliai;
• žolės surinkimo dėžė;
• a k u m u l i a t o r i u s.

2. Šioje naudojimo instrukcijoje pateiktų nuorodu laikymasis

VIKING įrenginys turi būti naudojamas, techniškai prižiūrimas ir saugomas taip, kaip aprašyta šioje naudojimo instrukcijoje. Už visus gedimus, atsiradusius nesilaikant saugumo nuorodu, priežiūros taisyklių ir techninių reikalavimų, atsako pats naudotojas.

Ypač tai galioja šiais atvejais:

• naudojant netinkamą elektros jungti (itampa);
  – atlikus VIKING nepatvirtintus gaminio pakeitimus;
• naudojant įrankius arba priedus, kurių neleidžiama naudoti su įrenginiu ir kurie netinka įrenginiui arba yra blogesnės kokybės;
• naudojant gamini ne pagal paskirti;

– naudojant gamini sporto renginiuose arba varžybose;
- atsiradus gedimams, kai sugedus konstrukcinėms dalims gaminys buvo tebenaudojamas.

3. Techninės priežiūros darbai

Visi darbai, nurodyti skyriuje „Techninė priežiūra“, turi būti atliekami reguliariai.

Jei naudotojas negali šių techninės priežiūros darbų atlikti pats, jis privalo kreiptis į prekybos atstovą.

VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas.

VIKING prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.

Neatlikus tokių darbų laiku, gali atsirasti gedimų, už kuriuos atsako pats įrenginio naudotojas.

Prie jų priskiriami ir tokie gedimai:

– variklio pažeidimai dėl nekruopštaus vėdinimo angų (įsiurbimo plyšių) valymo;
- korozija ir kiti vėliau atsirandantys gedimai dėl netinkamo laikymo;
- jrenginio pažeidimai, atsiradę dėl blogesnės kokybės atsarginių dalių naudojimo;
– gedimai dėl ne laiku atliktos ar neatidžios techninės priežiūros, gedimai dėl techninės priežiūros ir remonto darbų, atliktų ne prekybos atstovo dirbtuvėse.

16. Aplinkos apsauga

Nupjautos žolės nereikėtų išmesti su šiukšlėmis, ją galima panaudoti kompostui.

Pakuotės, įrenginys ir priedai pagaminti iš perdirbamų

medžiagų, todėl juos reikia atitinkamai utilizuoti.

Jei medžiagos likučius utilizuosite atskirai ir laikydamiesi aplinkos apsaugos reikalavimų, juos bus galima perdirbti bei dar kartą panaudoti. Todėl, pasibaigus įprastam įrenginio naudojimo laikui, jį reikia pristatyti į vertingų medžiagų surinkimo punktą. Utilizuodami ypač atkreipkite dėmesį i skyriuje „Utilizavimas“ pateiktus duomenis (⇒ 4.8).

Norédami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės į perdirbimo centra arba prekybos atstovą.

Atliekas, pvz., akumuliatorius, visada tinkamai utilizuokite. Laikykitės vietos reikalavimų. Akumuliatorių neutilizuokite kartu su buitinėmis atliekomis,

tačiau atiduokite prekybos atstovui arba j kenksmingų medžiagų surinkimo punktą.

Norédami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės į perdirbimo centra arba prekybos atstovą. VIKING rekomenduoja kreiptis į VIKING prekybos atstovą.

16.1 Isipareigojimas priimti daiktą atgal

Mes įsipareigojame savo įrenginius su ekologiškumo ženklu, baigus juos naudoti, priimti atgal arba tai pavesti padaryti mūsų įgaliotiems tretiesiems asmenims, kad

irenginys / jo komponentai būtų pristatyti pakartotiniam naudojimui arba tinkamam jo medžiagų gražinamajam perdirbimui.

17. |prastos atsarginės dalys

Pjovimo peilis

6320 702 0130

Peilio varžtas

6310 710 2800

STIHL akumuliatorius

Informacijos, kaip užsisakyti, Jums suteiks VIKING prekybos atstovo.

Keičiant arba montuojant peilį, reikia pakeisti pjovimo peilio tvirtinimo elementus (pvz., peilio varžta). Atsarginių dalių galima įsigyti iš VIKING prekybos atstovo.

18. Gamintojo CE atitikties deklaracija

Mes,

„VIKING GmbH“

pareiškiame, kad įrenginys

Vejapjové, valdoma rankomis ir varoma akumuliatoriumi (MA)

Gamintojo ženklas: VIKING

Tipas: MA 339.0

MA 339.0 C

Serijos numeris: 6320

ir

Ikroviklis

Gamintojo ženklas: STIHL

Tipas: AL 100

AL 300

AL 500

Serijos numeris: 4850

atitinka šias EB direktyvas: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/42/EC, 2006/66/EC, 2011/65/EC

Gaminiai sukonstruoti ir pagaminti remiantis šiais standartais: EN 60335-1, EN 60335-2-29, EN 60335-2-77.

Taikyta atitikties įvertinimo procedūra: VIII priedas (2000/14/EC)

lgaliotosios vertinimo institucijos pavadinimas ir adresas:

Techniniai dokumentai parengti ir saugomi: Johann Weiglhofer „VIKING GmbH“

Pagaminimo metai ir serijos numeris nurodyti įrenginio specifikacijų lentelėje. Išmatuotas garso galios lygis: 89,1 dB(A)

Garantuojamas garso galios lygis: 90 dB(A)

Langkampfenas, 2015-01-02 (MtMtMtMt-MnMn-DD)

VIKING GmbH

Tyrimų ir gaminių plėtros srities vadovas

19. Techniniai duomenys

Akumuliatorius:

Tipas Ličio jonų Įrenginys gali būti naudojamas su AP tipo STIHL akumuliatoriais. Įrenginio naudojimo trukmė priklauso nuo akumuliatoriaus energijos (pvz. 160 Wh AP 160).

jkroviklis AL 100 / jkroviklis AL 300 / jkroviklis AL 500:

Vardinė įtampa 220–240 V Dažnis 50 Hz Apsaugos klasė II Apsaugos tipas IP20 Leistina įkrovimo srovės temperatūrų nuo +5°C iki sritis +40°C

Ikroviklis AL 100:

Vardinès srovès stipris 0,6 A Galia 75 W Įkrovimo srovė 1,6 A Svoris 0,8 kg

AP 115 ikrovimo trukmė:

- iki 80 % talpos 110 min

- iki 100 % talpos 140 min

AP 120 jkrovimo trukmė:

- iki 80 % talpos 120 min.

- iki 100 % talpos 140 min.

AP 160 jkrovimo trukmė:

- iki 80 % talpos 150 min.

- iki 100 % talpos 165 min.

Ikroviklis AL 300:

Vardinès srovès stipris 2 A Galia 320 W Įkrovimo srovė 6,5 A Svoris 1,2 kg

AP 115 ikrovimo trukmė: - iki 80 % talpos 25 min - iki 100 % talpos 55 min AP 120 ikrovimo trukmė: - iki 80 % talpos 30 min. - iki 100 % talpos 60 min. AP 160 ikrovimo trukmė: - iki 80 % talpos 35 min. - iki 100 % talpos 60 min.

Ikroviklis AL 500:

Vardinès srovès stipris 2,6 A Galia 570 W Įkrovimo srovė 12 A Svoris 1,2 kg

AP 115 jkrovimo trukmė: - iki 80 % talpos 20 min - iki 100 % talpos 25 min AP 120 jkrovimo trukmė: - iki 80 % talpos 30 min - iki 100 % talpos 60 min AP 160 jkrovimo trukmė: - iki 80 % talpos 35 min - iki 100 % talpos 60 min

MA 339.0 / MA 339.0 C:

Serijos Nr. 6320 Variklis, tipas elektros variklis Gamintojas „Domel“ Tipas EC variklis

MA 339.0 / MA 339.0 C:

|tampa 36 V

Galia 600 W

Apsaugos klasė III

Apsaugos tipas IPX 0*

Pjovimo jrenginys peilio laikiklis

Pjovimo plotis 37 cm

Pjovimo jrenginio

sūkių skaičius 3100 aps./min.

Peilio laikiklio pavara nuolatinė

Peilio varžto

priveržimo

momentas 10–15 Nm

Rato skersmuo ∅

priekyje 150 mm

Rato skersmuo ∅

gale 180 mm

Žolės surinkimo dėžė 40 l

Pjovimo aukštis 30–70 mm

Pjovimo aukštis (tik

Didžiajai Britanijai) 20–70 mm

* Apsauga IPX 1 užtikrinama naudojant tinkamas konstrukcines dalis.

MA 339.0:

Nurodytoji virpesių parametru vertė pagal EN 12096:

Išmatuotoji vertė a_hw 0,63 m/s²

Neapibréžtis K_hw 0,32 m/s²

Matavimas pagal EN 20643

Ilgis / plotis / aukštis 122/42/107 cm

MA 339.0:

Svoris (be

akumuliatoriaus) 12 kg

MA 339.0 C:

Nurodytoji virpesių parametru vertė pagal EN 12096:

Išmatuotoji vertė a_hw 1,02 m/s²

Neapibréžtis K_hw 0,51 m/s²

Matavimas pagal EN 20643

Ilgis / plotis / aukštis 128/42/107 cm

Svoris (be

akumuliatoriaus) 13 kg

STIHL akumuliatorių gabenimas

STIHL akumuliatoriai atitinka UN žinyno ST/SG/AC.10/11/5 perž. III dalies 38.3 poskyryje nurodytas sąlygas.

Veždamas keliais, naudotojas gali STIHL akumuliatorius pristatyti i naudojimo vietą be specialių jsipareigojimų.

Gabenant oru arba jūrų transportu, būtina laikytis šalyje galiojančių reikalavimų.

Papildomi transportavimo nurodymai, žr. www.stihl.com/safety-data-sheets

REACH:

REACH – tai EB reglamentas dėl cheminių medžiagų registracijos, įvertinimo, autorizacijos ir apribojimų. Informaciją apie REACH reglamento (EB) Nr. 1907/2006 vykdymą žr. ties www.stihl.com/reach.

20. Gedimų paieška

Jei reikia, kreipkitės į prekybos atstovą. VIKING rekomenduoja kreiptis į VIKING prekybos atstovą.

Sutrikimas:

Neužsiveda variklis

Galima priežastis:

• akumuliatorius nevisiškai ikrautas (akumuliatoriuje mirksi žalias šviesos diodas);
• akumuliatorius netinkamai idētas;
  – nenaudojamas apsauginis kištukas;
  – nepaspaustas paleidimo mygtukas;
  – viršyta variklio apkrova dėl per aukštos ar drėgnos žolės;
• ijungta variklio apsauga;
• akumuliatorius per šaltas / per šiltas (akumuliatoriuje šviečia raudonas šviesos diodas);
  – vejapjovė yra per šilta (akumuliatoriuje šviečia trys raudoni šviesos diodai);
• i jrengini ir (arba) akumuliatorių pateko drėgmės;
  – užsikišo vejapjovės korpusas;
• apsauginiame kištuke sugedęs saugiklis;
• sugedęs jrenginys (akumuliatoriuje mirksi trys raudoni šviesos diodai).

Ką daryti?

• |kraukite akumuliatorių (⇒ 8.4).
• [dėkite akumuliatorių i akumuliatoriaus deklą (⇒ 8.3).
• Naudokite apsauginj kištuką (⇒ 9.1).
  – Paspauskite paleidimo mygtuka (⇒ 12.2).
  – Nepaleiskite variklio aukštoje žolėje, pritaikykite pjovimo aukštį (⇒ 9.6).
  – Leiskite jrenginiui atvesti (⇒ 10.5).
  – Leiskite akumuliatoriui i'kaisti arba atvesti (⇒ 8.4).
  – Išimkite akumuliatorių iš akumuliatoriaus déklo ir išdžiovinkite; išvalykite arba išdžiovinkite akumuliatoriaus déklą (⇒ 8.3).
  – Išvalykite vejapjovės korpusą (⇒ 13.2).
• Pakeiskite apsauginj kištuką (✗).

Sutrikimas

Eksploatuojant elektros variklis išsijungia.

Galima priežastis

• Akumuliatorius arba elektroninė įrenginio įranga yra per šilta.
  – Elektros sutrikimas.
• Akumuliatorius nepilnai ikrautas.
  – Netinkamai naudojamas apsauginis kištukas.
• Viršyta įrenginio apkrova dėl per aukštos ar šlapios žolės.
• Ve j a p j o v és gedimas.

Ka daryti?

– Išimkite akumuliatorių iš akumuliatoriaus déklo; leiskite vejapjovei ir akumuliatoriui atvėsti (⇒ 8.3).
– Išimkite akumuliatorių iš akumuliatoriaus dėklo ir vėl įdėkite (⇒ 8.3).
- |kraukite akumuliatorių (⇒ 8.4).
- Naudokite apsauginj kištuką (⇒ 9.1).
– Pjovimo aukšti ir greitj priderinkite prie pjovimo salygų (⇒ 9.6).
- Vejapjovès remontas (✗).

Sutrikimas

Stipri vibracija dirbant

Galima priežastis

– Atsilaisvino peilio varžtas.
– Nesubalansuotas peilis.

Ka daryti?

• Priveržkite peilio varžta (⇒ 13.7).
  – Pagaląskite (subalansuokite) arba pakeiskite peilį (⇒ 13.8).

Sutrikimas

Pjauna nešvariai, veja pagelsta.

Galima priežastis

- Atšipę arba susidėvėję pjovimo peiliai.

- Palyginti su pjovimo aukščiu, stūmimo greitis yra per didelis.

Ka daryti?

• Pagaląskite ar pakeiskite pjovimo peilį (⇒ 13.8).
• Sumažinkite stūmimo greitį ir (arba) pasirinkite tinkamą pjovimo aukštį (⇔ 9.6).

Sutrikimas

Elektros variklis sunkiai įsijungia arba sumažėjo jo galia.

Galima priežastis

– Išsikrové akumuliatorius.
- Pjaunate per aukštą arba per šlapią żolę.
– Užsikišo vejapjovės korpusas.
– Pjovimo peilis atbuko arba sudilo.

Ką daryti?

• [kraukite akumuliatorių (⇒ 8.4).
• Pjovimo aukšti ir greiti priderinkite prie pjovimo salygų (⇒ 9.6).
• Išvalykite vejapjovės korpusą (⇒ 13.2).
• Pagaląskite ar pakeiskite pjovimo peilį (⇒ 13.8).

Sutrikimas

Užsikišo žolės išmetimo kanalas

Galima priežastis

• S u s i d èvèjo pjovimo peilis.
  – Pjaunate per aukštą arba per šlapią żolę.

Ką daryti?

• Pakeiskite pjovimo peilj (⇒ 13.7).
  – Pjaunamai žolei parinkite tinkamiausią pjovimo aukštį ir greitį (⇒ 9.6).

Sutrikimas:

per trumpa naudojimo trukmė.

Galima priežastis:

• akumuliatorius nevisiškai jkrautas;
• pjaunate per aukštą arba per drėgną žolę;
  – užsikišo vejapjovės korpusas;
  – pjovimo peiliai atbuko arba sudilo;
  – pasiekta arba viršyta akumuliatoriaus naudojimo trukmė.

Ką daryti?

• Ikraukite akumuliatorių (⇒ 8.4).
  – Pjaunamai žolei parinkite tinkamiausią pjovimo aukštį ir greitį (⇒ 9.6).
  – Išvalykite vejapjovės korpusą (⇒ 13.2).
• Pagaląskite ar pakeiskite pjovimo peilį (⇔ 13.8).
• Patikrinkite akumuliatorių ir, jei reikia, jį pakeiskite (✗).

Sutrikimas:

akumuliatorius nejkraunamas, nors šviesos diodas ikroviklyje šviečia žaliai.

Galima priežastis:

- akumuliatorius per šaltas / per šiltas (akumuliatoriuje šviečia raudonas šviesos diodas).

Ką daryti?

– Leiskite akumuliatoriui ikaisti arba atvesti (⇒ 8.4). Ikrovikl naudokite tik uždarose ir sausose patalpose temperatūrų srityje nuo +5 °C iki +40 °C.

Sutrikimas:

akumuliatorius nejkraunamas, nešviečia né vienas šviesos diodas.

Galima priežastis:

- néra elektros kontakto tarp ikroviklio ir akumuliatoriaus;

- i ikroviklj blogai tiekiama srové.

Ka daryti?

– Išimkite akumuliatorių iš akumuliatoriaus dėklo ir vėl įdėkite (⇔ 8.3).
- Prijunkite ikroviklj prie elektros (⇒ 8.2).
– Patikrinkite elektros srovės tinklą.
- Patikrinkite [krovikli] ir, jei reikia, jlpakeiskite (✗).

Sutrikimas:

šviesos diodas įkroviklyje mirksi raudonai.

Galima priežastis:

• néra elektros kontakto tarp jkroviklio ir akumuliatoriaus;
  – sugedęs akumuliatorius (4 śviesos diodai akumuliatoriuje mażdaug 5 sekundes mirksi raudonai);
• sugedęs įkroviklis.

Ka daryti?

– Išimkite akumuliatorių iš akumuliatoriaus dėklo ir vėl įdėkite (⇔ 8.3).
- Patikrinkite akumuliatorių ir, jei reikia, jį pakeiskite (✗).
- Patikrinkite [krovikli] ir, jei reikia, jlpakeiskite (✗).

21. Techninės priežiūros planas

21.1 Perdavimo patvirtinimas

Modelis:

Data: ____ ____ ____ ____ ____

Kita techninė priežiūra Data: ____ ____ ____ ____ ____

21.2 Techninės priežiūros patvirtinimas

Atlikdami techninės priežiūros darbus, perduokite šią naudojimo instrukciją savo prekybos atstovui. Jis patvirtins atspausdintuose laukeliuose, kad buvo atlikti techninės priežiūros darbai.

Techninės priežiūros atlikimo data

Kitos techninės priežiūros data
