NAUDOJIMO INSTRUKCIJA MB 2 RC VIKING

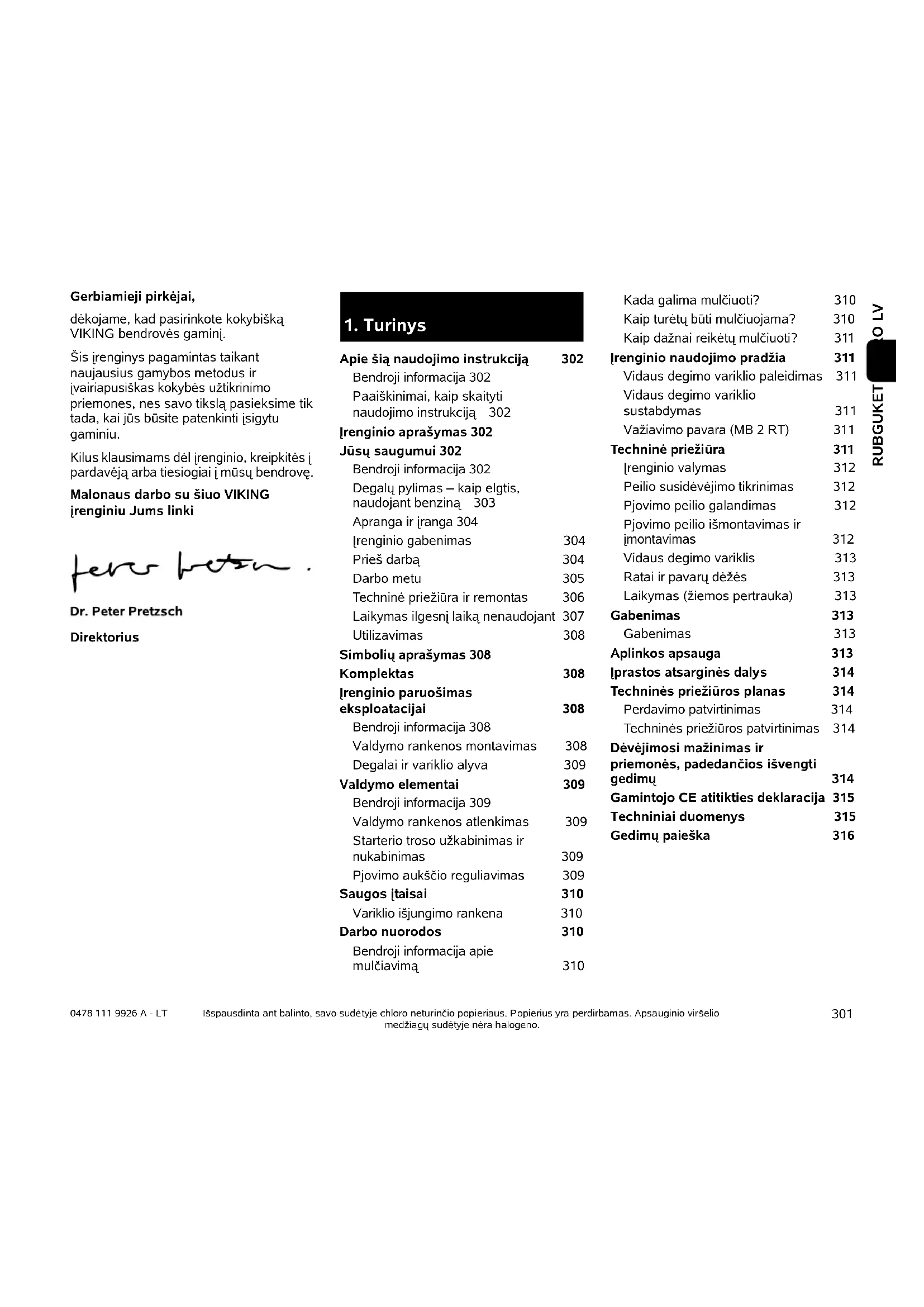

Gerbiamieji pirkėjai,

dékojame, kad pasirinkote kokybišką VIKING bendrovės gamini.

Šis įrenginys pagamintas taikant naujausius gamybos metodus ir įvairiapusiškas kokybės užtikrinimo priemones, nes savo tikslą pasieksime tik tada, kai jūs būsite patenkinti įsigytu gaminiu.

Kilus klausimams dėl įrenginio, kreipkitės į pardavėją arba tiesiogiai į mūsu bendrove.

Malonaus darbo su šiuo VIKING jrenginiu Jums linki

Dr. Peter Pretzsch

Direktorius

1. Turinys

Apie šią naudojimo instrukciją 302

Bendroji informacija 302

Paaiškinimai, kaip skaityti

naudojimo instrukcija 302

lrenginio aprašymas 302

Jūsų saugumui 302

Bendroji informacija 302

Degalu pylimas – kaip elgtis,

naudojant benzina 303

Apranga ir jranga 304

|renginio gabenimas 304

Prieš darba 304

Darbo metu 305

Techninė priežiūra ir remontas 306

Laikymas ilgesnį laiką nenaudojant 307

Utilizavimas 308

Simbolių aprašymas 308

Komplektas 308

lrenginio paruošimas

eksploatacijai 308

Bendroji informacija 308

Valdymo rankenos montavimas 308

Degalai ir variklio alyva 309

Valdymo elementai 309

Bendroji informacija 309

Valdymo rankenos atlenkimas 309

Starterio troso užkabinimas ir nukabinimas 309

Pjovimo aukščio reguliavimas 309

Saugos įtaisai 310

Variklio išjungimo rankena 310

Darbo nuorodos 310

Bendroji informacija apie mulčiavimą 310

Kada galima mulčiuoti? 310

Kaip turėty būti mulčiuojama? 310

Kaip dažnai reikėtų mulčiuoti? 311

Irenginio naudojimo pradžia 311

Vidaus degimo variklio paleidimas 311

Vidaus degimo variklio sustabdymas 311

Važiavimo pavara (MB 2 RT) 311

Techninė priežiūra 311

lrenginio valymas 312

Peilio susidėvėjimo tikrinimas 312

Pjovimo peilio galandimas 312

Pjovimo peilio išmontavimas ir imontavimas 312

Vidaus degimo variklis 313

Ratai ir pavarų dėžės 313

Laikymas (žiemos pertrauka) 313

Gabenimas 313

Gabenimas 313

Aplinkos apsauga 313

lprastos atsarginės dalys 314

Techninės priežiūros planas 314

Perdavimo patvirtinimas 314

Techninės priežiūros patvirtinimas 314

Dévėjimosi mažinimas ir

priemonės, padedančios išvengti gedimų 314

Gamintojo CE atitikties deklaracija 315

Techniniai duomenys 315

Gedimų paieška 316

2. Apie šią naudojimo instrukciją

2.1 Bendroji informacija

Ši naudojimo instrukcija yra gamintojo originali naudojimo instrukcija pagal EB direktyvą 2006/42/EC.

VIKING nuolat tobulina savo gaminiu, todėl pasiliekame teisę keisti įrenginio konstrukciją arba techninius ypatumus. Todėl pretenzijos dėl šiame leidinyje pateiktų duomenų ir paveikslėlių nepriimamos.

2.2 Paaiškinimai, kaip skaityti naudojimo instrukciją

Paveiksléliais ir tekstais apibūdinami tam tikri veiksmai.

Visi vaizdiniai simboliai, pritvirtinti prie jrenginio, aiškinami šioje naudojimo instrukcijoje.

Žiūrėjimo kryptis:

Žiūrėjimo kryptis naudojimo instrukcijoje „l kaire“ ir „l dešinę“: naudotojas stovi už įrenginio (darbo padėtis).

Skyrių nuorodos:

latitinkamus skyrius ir poskyrius su kitais paaiškinimais pateikiama nuoroda su rodykle. Šiame pavyzdyje pavaizduota nuoroda i skyrių: (⇒ 4.)

Teksto pastraipų žymėjimas:

Aprašyti nurodymai gali būti pažymėti, kaip nurodyta tolesniuose pavyzdžiuose.

Naudojimo veiksmai, kai reikalinga naudotojo pagalba:

- atsuktuvu atsukite varžta (1), suaktyvinkite svirtj (2)...

Bendrieji išvardijimai:

– gaminio naudojimas sporto renginiuose arba varžybose.

Tekstai, kuriuose pateikta papildoma svarbi informacija:

Teksto pastraipos, turinčios papildomą reikšmę, kad būtų lengviau pastebimos, naudojimo instrukcijoje pažymėtos toliau nurodytais simboliais.

Pavojus!

Nelaimingų atsitikimų ir sunkaus asmenų sužalojimo pavojus. Būtina atitinkamai elgtis arba nesiimti atitinkamų darbų.

lspėjimas!

Pavojus susižeisti asmenims. Atitinkamai elgiantis išvengiama galimų arba numanomų sužalojimų.

Atsargiai!

Atitinkamai elgiantis galima išvengti lengvų sužalojimų ir materialinės žalos.

Nuoroda

Informacija, skirta tam, kad galėtumėte geriau naudotis įrenginiu ir išvengtumėte galimų klaidų ji valdydami.

Tekstai su nuoroda i paveikslėlj:

paveikslėlius, aiškinančius, kaip naudotis įrenginiu, rasite naudojimo instrukcijos pradžioje.

Šis fotoaparato simbolis žymi su aprašomu tekstu susijusi paveikslėlj, esantį atitinkamame naudojimo instrukcijos puslapyje.

3. Irenginio aprašymas

1 Variklio išjungimo rankena

2 Važiavimo pavaros rankena (MB 2 RT)

3 Valdymo rankena

4 Lyno kreipiamoji

5 Greitojo įtempimo įtaisas

6 Lynų sistemos laikiklis

7 Galinė pjovimo aukščio reguliavimo svirtis

8 Priekinė pjovimo aukščio reguliavimo svirtis

Dirbant su įrenginiu, būtina laikytis šių nelaimingų atsitikimų prevencijos taisyklių.

Prieš pradėdami naudotis įrenginiu pirmą kartą, atidžiai perskaitykite naudojimo instrukciją. Padėkite naudojimo

instrukcija i saugia vieta, kad galètumète ja pasinaudoti ateityje.

Laikykitės valdymo ir techninės priežiūros nuorodu, kurias rasite atskiroje vidaus degimo variklio naudojimo instrukcijoje.

Šios atsargumo priemonės yra būtinos jūsų saugai užtikrinti, tačiau išvardytos ne visos. Visada naudokite įrenginį protingai ir atsakingai bei atminkite, kad įrenginio valdytojas arba naudotojas atsako už žalą, padarytą kitiems asmenims arba jų nuosavybei.

Susipažinkite su įrenginio valdymo elementais ir naudojimo taisyklėmis.

[renginj leidžiama naudoti tik asmenims, kurie perskaitė naudojimo instrukciją ir susipažino, kaip naudoti įrenginį. Prieš pirmą kartą naudodamas įrenginį, naudotojas turėtų pasistengti išklausyti kvalifikuoto asmens praktinio instruktažo. Naudotojas privalo paprašyti pardavėjo arba kita specialisto paaiškinti, kaip saugiai naudoti įrenginį.

Per ši instruktažą naudotoją privalu informuoti, kad dirbant su įrenginiu reikia būti itin atsargiam ir susikaupti.

Pavojus gyvybei dėl uždusimo! Pavojus uždusti vaikams, žaidžiantiems su pakuoti skirtomis medžiagomis. Pakavimui skirtas medžiagas būtinai saugokite nuo vaikų.

Ši jrenginj, jskaitant visus priedus, galima duoti ar paskolinti tik tiems asmenims, kuriems buvo paaiškinta, kaip naudoti ši modelj, arba tiems, kurie yra gerai susipažinę su šio modelio konstrukcija ir naudojimu. Ši naudojimo instrukcija yra jrenginio dalis, ją visada reikia perduoti su jrenginiu.

lrengini naudokite tik gerai pailsėje, būdami geros fizinės formos ir nuotaikos. Jei turite sveikatos sutrikimų, privalote paklausti savo gydytojo, ar galite dirbti su irenginiu. Išgėrus alkoholio, vaistų, kurie daro įtaką reakcijai, arba vartojus narkotikų, naudoti irengini draudžiama.

Irenginiu niekada neleiskite naudotis vaikams arba jaunuoliams iki 16 metų. Mažiausiajj Irenginio naudotojo amžių gali reglamentuoti vietoje, kurioje Irenginys naudojamas, galiojančios taisyklės.

Šis įrenginys nėra skirtas naudoti asmenims (ypač vaikams), kurių fiziniai, jutiminiai ar psichiniai gebėjimai yra riboti arba kurie neturi patirties ir (arba) žinių, nebent juos prižiūri už jų saugą atsakingas asmuo ar toks asmuo nurodo, kaip naudoti įrenginį. Reikia prižiūrėti vaikus ir pasirūpinti, kad jie nežaistų su įrenginiu.

Irenginys skirtas naudoti nekomerciniams (privatiems) tikslams.

Dèmesio! Nelaimingų atsitikimų pavojus!

Vejapjovė skirta tik vejai pjauti. Naudojimas kitais tikslais draudžiamas ir gali būti pavojingas bei padaryti žalos įrenginiui.

Kad naudotojas nesusižalotų, vejapjovę draudžiama naudoti, pavyzdžiui, šiems darbams (išvardyta ne viskas):

• krūmams ir gyvatvorėms karpyti;
  – augalams šiltnamiuose karpyti;
  – augalams, augantiems ant stogo ar balkone, prižiūrėti;
  – mažoms medžių atpjovoms ir nupjautai gyvatvorei smulkinti;
• keliams valyti (nusiurbti, nupūsti);
• ž e m és paviršiaus nelygumams, pvz., kurmiarausiams, išlyginti.

Saugumo sumetimais draudžiama bet kaip keisti įrenginį, išskyrus kvalifikuoto asmens atliekamus priedų tvirtinimo darbus, kuriuos leidžia daryti VIKING. Be to, dėl įrenginio keitimo netenkama teisės reikšti pretenzijas i garantija. Informacijos apie leidžiamus priedus Jums suteiks VIKING prekybos atstovas.

Ypač griežtai draudžiami įrenginio pakeitimai, kurie pakeičia galią arba vidaus degimo ar elektros variklio sūkių skaičių.

Draudžiama įrenginiu vežti daiktus, gyvūnus arba žmones, ypač vaikus.

Naudojant viešosiose vietose, parkuose, sporto aikštynuose, gatvése, žemės bei miškų ūkyje, būtina elgtis itin atsargiai.

Dèmesio! Pavojinga sveikatai dėl vibracijos! Per didelė apkrova dėl vibracijos gali pažeisti kraujo apytaką arba

nervų sistemą, ypač žmonėms, kenčiantiems nuo kraujo apytakos ligų. Kreipkitės į gydytoją, jei pasireikštų vibracinės apkrovos sukeliami simptomai. Šių simptomų, dažniausiai juntamų pirštuose, rankose arba rankų sąnariuose, pavyzdžiai (išvardyta ne viskas):

• jautrumo sumažėjimas;
• s k a u s m a i ;
• r a u m e n u silpnumas;
• odos spalvos pasikeitimas;
  – nemalonus jausmas, tarsi po odą bėgiotų skruzdėlės (formikacija).

4.2 Degalu pylimas – kaip elgtis, naudojant benziną

Pavojus gyvybei!

Benzinas yra nuodingas ir labai degus.

Benziną laikykite tik tam skirtuose ir patikrintuose rezervuaruose (kanistruose). Degalu bako dangtelį visada tvarkingai

užsukite ir užveržkite. Pažeistus dangtelius saugumo sumetimais pakeiskite.

Niekada nenaudokite gėrimams skirtų indu arba panašios taros eksploatacinėms medžiagoms, pvz., degalams, utilizuoti ar laikyti. Asmenys, ypač vaikai, gali sumanyti iš jų atsigerti.

Benziną laikykite toliau nuo kibirkščių, atviros liepsnos, ilgalaikės liepsnos, šilumos ir kitų uždegimo šaltinių.

Nerūkykite!

Degalus pilkite tik lauke ir tuo metu nerūkykite.

Prieš pildami degalus, išjunkite vidaus degimo variklj ir palaukite, kol jis atvės.

Prieš paleisdami vidaus degimo varikli, įsipilkite benzino. Veikiant vidaus degimo varikliui arba kol įrenginys dar karštas, nebandykite atsukti degalų bako dangtelio ar pilti benzino.

Degalu bako nepripildykite iki galo, palikite maždaug 4 cm iki krašto, kad degalai galėtų plėstis.

Jei benzinas išbėgo per kraštus, pirmiausia nuvalykite suteptą vietą. Tik tuomet galite užvesti vidaus degimo variklį. Nemėginkite užveskite variklio, kol neišgaravo benzino garai (nusausinkite).

Išsiliejusius degalus visada nuvalykite.

Pasikeiskite drabužius, jei ant jų užtiško benzino.

[renginio, kuriame yra benzino, jokiu būdu nelaikykite pastato viduje. Susidarantys benzino garai gali pasiekti atvirą ugnį arba kibirkštis ir užsidegti.

Jei reikia ištuštinti degalų baką, darykite tai atvirame lauke.

4.3 Apranga ir jranga

Dirbdami visada avékite tvirtus batus su profiliuotais puspadžiais. Niekada nedirbkite

basomis arba, pavyzdžiui, apsiavę lengva avalyne.

Atlikdami techninės priežiūros, valymo darbus ir gabendami įrengini, visada dar užsimaukite tvirtas pirštines, susiriškite ilgus

plaukus ir juos apsaugokite (skarele, kepure ir t. t.).

Galąsdami pjovimo peilį, užsidėkite tinkamus apsauginius akinius.

[rengin] leidžiama paleisti tik

mūvint ilgas kelnes ir dévint prigludusius drabužius.

Niekada nevilkėkite laisvų drabužių (taip pat nusiimkite papuošalus, nusiriškite kaklaraištį ir šalika), kurie gali užsikabinti už judančių dalių (valdymo svirties).

4.4 Irenginio gabenimas

Dirbkite tik su pirštinemis, kad jūsų nesužeistų aštriabriaunės ir karštos įrenginio dalys.

Irengini gabenkite tik išjungę vidaus degimo variklj. Prieš gabendami, sustabdykite vidaus degimo variklj, palaukite, kol sustos peiliai, ir ištraukite uždegimo žvakės antgalį.

[rengin] gabenkite tik atvésus vidaus degimo varikliui ir be degalu.

Naudokite tinkamą pagalbinę krovimo irangą (krovimo rampas, keliamuosius įtaisus).

[rengin] ant krovimo platformos pritvirtinkite tinkamai parinktomis tvirtinimo priemonémis (diržais, lynais ir t. t.).

Keldami ir nešdami stenkitės nesiliesti prie pjovimo peilio.

Atkreipkite dėmesi i skyriuje „Gabenimas“ pateiktus duomenis. Ten aprašyta, kaip įrenginį kelti arba tvirtinti. (⇒ 13.)

Gabendami jrengini, laikykitės nacionalinių įstatymų, ypač susijusių su krovinio sauga ir daiktų gabenimu ant krovimo platformų.

4.5 Prieš darba

Užtikrinkite, kad su įrenginiu dirbtų tik asmenys, susipažinę su naudojimo instrukcija.

Prieš pradėdami eksploatuoti įrenginį patikrinkite, ar sandari degalų tiekimo sistema, ypač matomos dalys, pvz., bakas, užsukamas bako dangtelis, jungiamosios žarnos. Pastebėję nesandarių vietų ar pažeidimų nebandykite užvesti vidaus degimo variklio – gali kilti gaisras! Prieš pradėdami naudoti įrenginį, nuvežkite jį suremontuoti prekybos atstovui.

Laikykitės vietos taisyklių dėl sodo įrenginių su vidaus degimo arba elektros varikliu naudojimo trukmės.

Kruopščiai patikrinkite teritorija, kurioje bus naudojamas jrenginys, pašalinkite iš jos visus akmenis, lazdas, vielas, kaulus ir kitus kietus daiktus, kuriuos jrenginys gali išsviesti. Aukštoje žolėje esančios kliūtys (pvz., kelmai, šaknys) lengvai gali likti nepastebėtos.

Todėl prieš pradėdami dirbti įrenginiu, pažymėkite visus vejoje slypinčius pašalinius objektus (kliūtis), kurių negalite pašalinti.

Prieš naudodami įrenginį, pakeiskite sugedusias ir visas kitas susidėvėjusias bei pažeistas dalis. Ant įrenginio esančias nejskaitomas arba pažeistas nuorodas apie pavojus ir įspėjamąsias nuorodas pakeiskite. Atsarginių lipdukų ir visų kitų atsarginių dalių įsigysite iš oficialiojo VIKING prekybos atstovo.

Prieš naudodami [rengin] patikrinkite, ar uždegimo žvakės antgalis tvirtai ir saugiai pritvirtintas ant uždegimo žvakės.

lrengini naudokite tik saugios eksploatuoti būklès. Prieš pradėdami naudoti, kaskart patikrinkite:

• a r jrenginys tinkamai sumontuotas;
  – ar pjovimo įranga ir visas pjovimo blokas (pjovimo peilis, tvirtinimo elementai, pjovimo įrangos korpusas) yra nepriekaištingos būklės. Ypač svarbu atkreipti dėmesį, ar nėra pažeidimo (įrantų arba įtrūkių) ir susidėvėjimo požymių, ar viskas tvirtai pritvirtinta; (⇒ 12.2)
  – ar užsukamas bako dangtelis sandariai užsuktas;
  – ar bakas, kuro tiekimo dalys ir bako dangtelis yra nepriekaištingos būklės;
• ar saugos įtaisai (pvz., variklio išjungimo rankena, korpusas, valdymo rankena, apsauginės grotelės) yra nepriekaištingos būklės ir tinkamai veikia;
  – ar srieginis alyvos išleidimo angos kamštis sandariai jsuktas;

Prireikus atlikite visus reikalingus darbus arba kreipkitės dėl jų i prekybos atstovą. VIKING rekomenduoja kreiptis i VIKING prekybos atstovą.

4.6 Darbo metu

Niekada nedirbkite, kai pavojaus zonoje yra gyvūnų arba asmenų, ypač vaikų.

Draudžiama išmontuoti arba išjungti įtaisytus įrenginio perjungimo ir saugos įtaisus. Ypač svarbu, kad niekada prie rankenos nefiksuotumėte variklio išjungimo rankenos (pvz., pririšdami).

Dèmesio – pavojus susižeisti! Jokiu būdu rankų ar kojų nekiškite prie besisukančių įrenginio dalių arba po jomis.

Niekada nelieskite besisukančio peilio.

Visada laikykitės valdymo rankenomis nustatyto saugaus atstumo. Valdymo rankena visada turi būti tinkamai sumontuota ir nemodifikuota. Niekada nepradėkite naudoti įrenginio, kai valdymo rankena yra atlenkta.

Ant valdymo rankenos niekada nedėkite daiktų (pvz., darbinių drabužių).

Dirbkite tik dieną arba esant geram dirbtiniam apšvietimui.

Nedirbkite su įrenginiu per lietų, audrą, o ypač – žaibuojant.

Kai pagrindas drėgnas, dėl mažesnio stabilumo kyla didesnis nelaimingų atsitikimų pavojus.

Dirbkite itin atsargiai, kad nepaslystumète. Jei jmanoma, stenkitės nenaudoti jrenginio ant drėgno pagrindo.

Išmetamosios dujos

Pavojus gyvybei dėl apsinuodijimo!

Jei pajutote pykinimą, pradėjo skaudėti galva, sutriko regėjimas (pvz., mažėja regos laukas), klausa, svaigsta galva, nebegalite susikaupti, iš karto liaukitės dirbę. Šiuos simptomus gali sukelti ir per didelė išmetamųjų dujų koncentracija.

Tik pradėjus veikti vidaus degimo varikliui, įrenginys išmeta nuodingas dujas. Šiose dujose yra nuodingo anglies

monoksido – bespalvių ir bekvapių dujų, taip pat kitų kenksmingų medžiagų. Jokiu būdu nepaleiskite vidaus degimo variklio uždarose ar blogai vėdinamose patalpose.

Paleidimas

Irenginj paleiskite atsargiai, laikydamiesi skyriuje „Irenginio naudojimo pradžia“ pateiktų nuorodu. (⇒ 11.) Pasirūpinkite, kad nuo jūsų kojų iki pjovimo įrangos būtų pakankamas atstumas.

Paleidžiamo jrenginio negalima versti.

Paleidžiant važiavimo pavaros rankenos aktyvinti negalima.

Darbas nuokalnèse

Nuokalnėse visada dirbkite skersine, o ne išilgine kryptimi.

Jeigu pjaudamas išilgine kryptimi naudotojas nesuvaldo jrenginio, pjaunantis jrenginys gali naudotoją pervažiuoti.

Būkite ypač atsargūs, keisdami judėjimo kryptį ant šlaito.

Visada atkreipkite dėmesi į tai, kad įrenginys ant šlaito būtų labai stabilus, ypač stačiuose šlaituose, kad įrenginys netaptų nevaldomas.

Saugumo sumetimais jrenginio negalima naudoti nuokalnėse, statesnėse nei 25° (46,6 %). Pavojus susižeisti! 25° šlaitas atitinka 46,6 cm pakilimą vertikalia kryptimi 100 cm ilgio horizontalioje atkarpoje.

max. 25° 100 46,6

Kad vidaus degimo variklis būtų tinkamai tepamas, naudojant įrenginį nuokalnėse, būtina papildomai atkreipti dėmesį į duomenis, pateiktus pridėtoje vidaus degimo variklio naudojimo instrukcijoje.

Darbas:

Pavojus susižeisti!

Niekada nekiškite rankų ar kojų virš besisukančių įrenginio dalių, po jomis ar prie jų.

Neméginkite apžiūrinėti peilio veikiant vejapjovei. Besisukantis peilis gali jus sužaloti.

Stumkite arba traukite jrenginj tik ejimo greičiu – dirbdami su jrenginiu niekada nebėkite. Jei jis važiuos greičiau, galite susižeisti užkliuve, paslydę ir pan.

Bükite itin atsargüs apsukdami jrengini ar traukdami ji save.

Galite suklupti!

Naudokite įrenginį itin atsargiai, kai dirbate šalia sąvartynų, griovių ir užtvankų. Ypač išlaikykite pakankamą atstumą iki tokių pavojingų vietų.

Vejoje esančius objektus (vejos purkštuvus, stulpelius, vandens vožtuvus, pamatus, elektros linijas ir t. t.) būtina apvažiuoti. Niekada nevažiuokite per tokius objektus.

Atkreipkite dėmesį i pjovimo įrangos papildomą veikimą. Kol ji sustoja, praeina kelios sekundės.

Sustabdykite vidaus degimo variklj, palaukite, kol besisukantis darbo įrankis sustos, ir nutraukite uždegimo žvakės antgalį:

• jei [renginio nebenaudosite arba ji paliekate be priežiūros;
• prieš papildomai įpildami degalų. Degalų pilkite tik vidaus degimo varikliui atvėsus.
  – prieš atlaisvindami blokatorius ar valydami užsikimšusį pjovimo įrangos korpusą;
• prieš pakeldami ir nešdami [rengin];
  – prieš gabendami [rengin];
  – prieš atlikdami darbus prie pjovimo peilio;
• prieš tikrindami ar valydami jrenginj arba prieš atlikdami kitus darbus (pvz., prieš atlenkdami valdymo rankena);

Gaisro pavojus!

- jei vejapjovė atsitrenkė i svetimkūnį arba pradėjo nejprastai smarkiai vibruoti. Tokiais atvejais patikrinkite įrenginį, ypač pjovimo bloką (peilį, peilių veleną, peilio tvirtinimo detales), ar jis nepažeistas, ir, prieš paleisdami įrenginį iš naujo ir su juo dirbdami, paveskite jį suremontuoti specialistui.

Pavojus susižeisti!

Stipri vibracija dažniausiai būna sutrikimo požymis.

Nenaudokite vejapjovės, jei peilių velenas arba pjovimo peilis yra pažeistas ar deformuotas.

Jeigu jums trūksta reikalingų žinių, tuomet paveskite reikalingus remonto darbus atlikti specialistui – VIKING rekomenduoja kreiptis i VIKING prekybos atstovą.

Sustabdykite vidaus degimo variklj:

• jei stumiate jrengini nuo vejos ploto, kuri reikia apdirbti, arba jo link;
• prieš stumdami jrenginj ant ploto, kuriame neauga žolė;
• jei jrenginj reikia paversti, norint j Gabenti;
  – prieš nustatydami pjovimo aukštj.

4.7 Techninė priežiūra ir remontas

Prieš pradėdami valymo, reguliavimo, remonto ir techninės priežiūros darbus, įrenginį pastatykite ant tvirto,

lygaus pagrindo, išjunkite vidaus degimo varikli, leiskite jam atvesti, tada nutraukite uždegimo žvakės antgalį.

Pavojus susižeisti pjovimo peiliu!

Traukiant už starterio troso, darbo įrankis pradeda suktis. Traukdami už starterio troso, visada būkite gana toli nuo pjovimo peilio, ypač saugokite rankas ir kojas.

Prieš pradėdami darbus vidaus degimo variklio srityje, įrenginiui, ypač išmetamajam vamzdžiui ir triukšmo slopintuvams, leiskite atvėsti. Temperatūra gali pakilti iki 80 ° C ir daugiau. Nudegimo pavojus!

Tiesioginis sąlytis su variklio alyva gali būti pavojingas, be to, variklio alyvos neišliekite. VIKING rekomenduoja variklio alyvos pildymą arba keitimą patikėti VIKING prekybos atstovui.

Valymas

Baigę dirbti, visą įrenginį kruopščiai išvalykite. (⇒ 12.1)

Medine lazdele nuvalykite prilipusius žolės likučius. Vejapjovės apatinę dalį valykite šepečiu ir vandeniu.

Niekada nenaudokite aukšto slėgio įrenginio ir neplaukite įrenginio po tekančiu vandeniu (pvz., su sodo žarna). Nenaudokite agresyviųjų valiklių. Jie gali pažeisti plastiką ir metalą. Tai gali pakenkti VIKING įrenginio saugai.

Norint išvengti gaisro pavjoaus, aušinimo oro angų, aušinimo briaunų ir išmetamojo vamzdžio zonoje negali būti, pvz., žolės, šiaudų, samanų, lapų arba ištekėjusio tepalo.

Techninės priežiūros darbai

Leidžiama atlikti tik šioje naudojimo instrukcijoje aprašytus techninės priežiūros darbus. Visus kitus darbus

būtina pavesti prekybos atstovui. Jei jums trūksta reikalingų žinių ir pagalbinių priemonių, visada galite kreiptis į prekybos atstovą. VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas. VIKING prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.

Naudokite tik tuos įrankius, padargus, priedus ir techniškai lygiavertes dalis, kurias VIKING leido naudoti šiam įrenginiui, kitaip gali kilti nelaimingų atsitikimų pavojus ir gali būti sužaloti asmenys arba pažeistas įrenginys. Kilus klausimų, kreipkitės į prekybos atstovą.

VIKING originalių įrankių, priedų ir atsarginių dalių savybės optimaliai pritaikytos įrenginiui bei naudotojo poreikiams. Originalias VIKING atsargines dalis atpažinsite iš VIKING atsarginės dalies numerio, užrašo VIKING ir, jei reikia, iš VIKING atsarginės dalies ženklo. Ant mažesnių dalių gali būti tik ženklas.

Saugumo sumetimais reguliariai tikrinkite, ar nepažeistos degalų tiekimo konstrukcinės dalys (degalų vamzdynas, degalų čiaupas, degalų bakas, bako dangtelis, jungtys ir t. t.) ir ar nėra nesandarių vietų. Jei reikia, dalis paveskite pakeisti specialistui (VIKING rekomenduoja VIKING prekybos atstovą).

Įspėjamieji ir nurodomieji lipdukai visada turi būti švarūs ir įskaitomi. Pažeistus arba atsiklijavusius lipdukus pakeiskite naujais originaliais lipdukais, jų galite įsigyti iš VIKING prekybos atstovo. Jeigu kurią nors konstrukcinę dalį keisite nauja, nepamirškite prie jos priklijuoti tokį patį lipduką.

Darbus prie pjovimo įrangos atlikite tik mūvėdami storas darbines pirštines, būkite itin atsargūs.

Žiūrėkite, kad visos veržlės, kaiščiai ir varžtai, ypač peilio varžtas, būtų tvirtai priveržti, kad įrenginys būtų saugus eksploatuoti.

Reguliariai tikrinkite visą įrenginį (pvz., jei jo nenaudosite žiemą), ar jis nesusidėvėjo ir nėra pažeistas. Saugumo sumetimais susidėvėjusias arba pažeistas dalis nedelsdami pakeiskite, kad įrenginys visada būtų saugus eksploatuoti.

Niekada nekeiskite pagrindinių vidaus degimo variklio nustatymų ir neviršykite jo sūkių skaičiaus.

Jei, atliekant techninės priežiūros darbus, konstrukcinės dalys arba apsauginiai įtaisai buvo nuimti, juos reikia vėl sumontuoti atgal.

4.8 Laikymas ilgesnį laiką nenaudojant

Prieš pastatydami [rengin] uždaroje patalpoje, palaukite, kol vidaus degimo variklis atvės.

Prieš uždengdami palaukite, kol jrenginys visiškai atvės.

[rengin] su ištuštintu degalų baku ir degalų atsargas laikykite rakinamoje ir gerai vėdinamoje patalpoje.

Isitikinkite, ar jrenginys apsaugotas nuo nesankcionuoto naudojimo (pvz., nuo vaikų).

Jei reikia ištuštinti degalų baką, pvz., prieš darant pertrauką žiemą, tai galima daryti tik atviroje vietoje (pvz., tuščiaja eiga).

Prieš padėdami įrenginį (pvz., žiemai), jį kruopščiai išvalykite.

[rengin] i laikymo vietą padėkite tik ištraukę uždegimo žvakės antgalį.

Laikykite jrenginj nepriekaištingos būklės.

4.9 Utilizavimas

Atliekos, pvz., sena alyva arba degalai, naudoti tepalai, filtrai, akumuliatorių baterijos ir panašios susidėvinčios detalės, gali pakenkti žmonėms, gyvūnams arba aplinkai, todėl jas tinkamai utilizuokite.

Norėdami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės į perdirbimo centra arba prekybos atstovą. VIKING rekomenduoja kreiptis į VIKING prekybos atstovą.

lsitikinkite, ar susidėvėjęs įrenginys bus tinkamai utilizuotas. Prieš utilizuodami padarykite taip, kad įrenginys būtų nebetinkamas naudoti. Norėdami išvengti nelaimingų atsitikimų, pašalinkite aukštosios įtampos laidą, ištuštinkite baką ir išeiskite variklio alyvą.

Pavojus susižeisti pjovimo peiliu! Net ir susidėvėjusios vejapjovės niekada nepalikite be priežiūros. Įsitikinkite, ar įrenginys, ypač pjovimo peilis, laikomas vaikams nepasiekiamoje vietoje.

5. Simbolių aprašymas

Dèmesio!

Prieš pradėdami naudoti įrenginį, perskaitykite jo naudojimo instrukciją.

MB 2 RT:

Pavojus susižeisti!

Pašaliniams asmenims neleiskite būti pavjoaus zonoje.

Pavojus susižeisti!

Prieš atlikdami techninės priežiūros, remonto ir bet kokius darbus prie pjovimo įrangos, ištraukite uždegimo žvakės antgalį.

Pavojus susižeisti!

Rankas ir kojas laikykite kuo toliau nuo peilių!

Išjungus įrenginį, pjovimo įranga dar kelias sekundes veikia (vidaus degimo variklio / peilio stabdys).

Paleiskite vidaus degimo variklj.

Sustabdykite vidaus degimo varikli.

ljunkite važiavimo pavarą.

6. Komplektas

Poz. Pavadinimas Vnt.

A Pagrindinis jrenginys su 1 valdymo rankena

– Naudojimo instrukcija 1

– Vidaus degimo variklio 1 naudojimo instrukcija

7. Irenginio paruošimas eksploatacijai

7.1 Bendroji informacija

Pavojus susižeisti!

Atkreipkite dėmesi i skyriuje „Jūsų saugumui“ pateiktas saugos nuorodas (⇔ 4.).

- Atliekant visus aprašytus darbus, jrenginys turi stovėti ant horizontalaus, lygaus ir tvirto pagrindo.

7.2 Valdymo rankenos montavimas

• Atsargiai atlenkdami valdymo rankeną (1) atkreipkite dėmesį į tai, kad neprispaustumėte lynų sistemu.
• Tvirtai prisukite iš anksto sumontuotus greitojo įtempimo įtaisus (2) (turi išsikišti maždaug vienas varžto sriegio žingsnis) ir atverskite Į viršų.

Montavimo patikrinimas

• Greitojo įtempimo įtaisai (1) turi būti įtempti tiek, kad jie gerai priglustų prie valdymo rankenos, o valdymo rankenos viršutinė dalis būtų tvirtai sujungta su valdymo rankenos apatine dalimi.
  Jeigu valdymo rankena netvirtai sumontuota arba greitojo įtempimo įtaisų padėtis yra netinkama, tuomet juos atverskite ir, išsukdami bei vėl įsukdami, tinkamai nustatykite.
• Patikrinkite, ar lynų sistemos (2, 3) ir laido spaustukai (4, MB 2 RC) yra tinkamoje padėtyje.

7.3 Degalai ir variklio alyva

Stenkitės nepažeisti įrenginio! Prieš pirmą kartą paleisdami variklį, įpilkite variklio alyvos. Norėdami pripilti variklio alyvos arba degalu, naudokite tinkamą pagalbini; pripylimo įtaisą (pvz., piltuvą).

Variklio alyva

Informaciją, kokią variklio alyvą ir kiek jos naudoti, rasite vidaus degimo variklio naudojimo instrukcijoje. Reguliariai tikrinkite alyvos pripildymo lygį (žr. vidaus degimo variklio naudojimo instrukciją). Nepripilkite alyvos nei per daug, nei per mažai. Prieš pradėdami eksploatuoti vidaus degimo variklj, gerai užsukite alyvos bako dangtelį.

Degalai

Rekomenduojame naudoti šviežius, kokybiškus degalus, bešvinį benziną.

Nurodymus dėl degalų kokybės (oktaninio skaičiaus) rasite vidaus degimo variklio naudojimo instrukcijoje.

8. Valdymo elementai

8.1 Bendroji informacija

Pavojus susižeisti!

Atkreipkite dėmesį i skyriuje „Jūsų saugumui“ pateiktas saugos nuorodas (⇒ 4.).

- Atliekant visus aprašytus darbus, jrenginys turi stovėti ant horizontalaus, lygaus ir tvirto pagrindo.

8.2 Valdymo rankenos atlenkimas

Valdymo rankeną galite atlenkti, kad, gabendami ir laikydami jrengini, sutaupytumėte vietos.

Suspaudimo pavojus!

Atlaisvinus greitojo įtempimo įtaisą, gali nekontroliuojamai atsilenkti valdymo rankena.

Todėl, atlaisvindami tvirtinimo elementus, visada tvirtai laikykite valdymo rankeną viena ranka.

• Sustabdykite vidaus degimo variklj ir nutraukite uždegimo žvakės antgalį. (⇒ 11.2)
  • Nukabinkite starterio trosą. (⇒ 8.3)
• Kairėje ir dešinėje pusėse atidarykite greitojo įtempimo įtaisus (1) bei atsargiai atlenkite valdymo rankeną (2) i priekį.

8.3 Starterio troso užkabinimas ir nukabinimas

Užkabinimas

• Nutraukite nuo vidaus degimo variklio uždegimo žvakės antgalį.
• Variklio išjungimo rankeną (1) paspauskite valdymo rankenos link ir laikykite.
  • Lėtai ištraukite starterio trosą (2).
• Atleiskite variklio išjungimo rankeną (1) ir starterio trosą (2) užkabinkite už lynų sistemos laikiklio (3).
• Užmaukite uždegimo žvakės antgalį.

Nukabinimas

• Nutraukite nuo vidaus degimo variklio uždegimo žvakės antgalį.
• Starterio trosą (2) nukabinkite nuo lyno kreipiamosios (3).

8.4 Pjovimo aukščio reguliavimas

Pavojus susižeisti!

Prieš nustatydami pjovimo aukštj, sustabdykite vidaus degimo variklj.

Galima nustatyti 4 skirtingus pjovimo aukščius: nuo 28 mm iki 85 mm.

1 pakopa = mažiausias pjovimo aukštis
4 pakopa = didžiausias pjovimo aukštis

Pavojus susižeisti!

Priekinės ir galinės ašių nustatymai turi sutapti.

1Pjovimo aukščio nustatymas gale

• Norimą pjovimo aukštį nustatykite naudodami galinę ašį (1).
  Tam tikslui i'renginj prilaikykite ranka, o galinę aši iš pradžiu vienoje pusėje, paskui kitoje pusėje nustatykite j norimą aukštį.
  Reguliuodami užtikrinkite, kad kairėje ir dešinėje ji visuomet būtų tokiame pačiame aukštyje (galinė ašis turi būti lygiagrečioje korpusui padėtyje).

②Pjovimo aukščio priekyje nustatymas

• MB 2 RT:
  Pjovimo aukščio reguliavimo svirti (2) spauskite i išorę, nustatykite i pageidaujamą padėtį ir užfiksuokite.

- MB 2 RC, MB 2 R:

Norimą pjovimo aukštį nustatykite naudodami priekinę ašį (3). Tam tikslui įrenginį prilaikykite ranka, o priekinę ašį iš pradžių vienoje pusėje, paskui kitoje pusėje nustatykite į norimą aukštį. Reguliuodami užtikrinkite, kad kairėje ir dešinėje ji visuomet būtų tokiame pačiame aukštyje (priekinė ašis turi būti lygiagrečioje korpusui padėtyje).

9. Saugos įtaisai

lrenginys yra pritaikytas saugiai valdyti, o apsaugai nuo netinkamo naudojimo užtikrinti jame lrengti keli saugos taisai.

Pavojus susižeisti!

Jeigu nustatoma, kad sugedo kuris nors iš saugos įtaisų, tuomet įrenginio negalima naudoti. Kreipkitės į prekybos atstovą. VIKING rekomenduoja VIKING prekybos atstovą.

9.1 Variklio išjungimo rankena

Vejapjovėje įmontuotas variklio išjungimo įrenginys.

Kai eksploatuojant paleidžiama variklio išjungimo rankena, vidaus degimo variklis išjungiamas.

Vidaus degimo variklis ir peilis sustoja per 3 sekundes.

Pavojus susižeisti!

Jeigu peilio papildomo veikimo laikas ilgesnis, jrenginio nebenaudokite ir pristatykite prekybos atstovui.

Papildomo veikimo laiko matavimas

Užvedus vidaus degimo variklį, peilis sukasi ir girdimas oro srauto keliamas triukšmas. Papildomo veikimo trukmė atitinka oro srauto keliamo triukšmo trukmę išjungus vidaus degimo variklį. Ją galima išmatuoti sekundmačiu.

10. Darbo nuorodos

10.1 Bendroji informacija apie mulčiavimą

Per mulčiavimo procesą oro srovė nupjautą žolę nupučia i peilių sritį. Čia žolė smulkiai supjaustoma, paskui vėl išpučiama ant nupjautos vejos. Nupjautą žolė lieka ant vejos ploto.

Nauda

Pūvanti nupjauta žolė sugražina dirvai organines maistingąsias medžiagas ir veikia kaip naturalios trąšos.

Pranašumai

Nereikia ištuštinti žolės surinkimo dėžės ir pašalinti nupjautos žolės. Dėl to lėčiau auga piktžolės ir sutaupoma daug trąšų.

10.2 Kada galima mulčiuoti?

VIKING rekomenduoja mulčiuoti tik tada, kai veja yra sausa, o žolė nėra per aukšta. Jei žolė per aukšta, veją reikia pjauti du kartus. (⇒ 10.3)

Atsargiai!

Nustačius per mažą pjovimo aukštį arba pjaunant šlapią veją, korpusas gali užsikišti ir užblokuoti peilį!

10.3 Kaip turėtų būti mulčiuojama?

• nustatykite optimalų pjovimo aukšti: reikia nupjauti trečdalį žolės aukščio;
  – naudokite gerai išgaląstus peilius;
  – keiskite pjovimo krypti ir atkreipkite dėmesi i viena kitą dengiančias pjovimo atkarpas.

Darbo principas, kai žolė aukšta

Jei žolė aukšta, veją reikėtų pjauti dviem etapais.

Pirmas etapas:

veją iš pradžių pjaukite nustatę didžiausią pjovimo aukštį.

Antras etapas:

praéjus 12–24 valandoms po pirmo etapo, mulčiuokite veją iki pageidaujamo žolės aukščio, laikykitės stataus kampo pirmos pjovimo krypties atžvilgiu.

10.4 Kaip dažnai reikėtų mulčiuoti?

Veja bus graži ir tanki, jei ją dažnai mulčiuosite ir neleisite jai peraugti.

Pagrindiniai augimo periodai

Pavasaris:

mulčiuokite ne rečiau nei 2 kartus per savaitę.

Vasara ir ruduo:

mulčiuokite ne rečiau nei 1 kartą per savaitę.

11. lrenginio naudojimo pradžia

11.1 Vidaus degimo variklio paleidimas

Stenkitės nepažeisti įrenginio!

Neužveskite vidaus degimo variklio aukštoje žolėje arba nustatę mažiausią pjovimo aukštį. Taip būtų sunkiau užvesti variklj.

Užvestas vidaus degimo variklis del automatinės greičio reguliavimo sistemos visada veikia optimaliu darbinių sūkių skaičiumi.

Paleidimo procesas, esant šaltam vidaus degimo varikliui:

• Tik MB 2 R:
  Tris kartus paspauskite rankinį siurbliuką (1).
• Variklio išjungimo rankeną (2) paspauskite valdymo rankenos link ir laikykite.

- Lėtai traukite starterio trosą (3), kol pajusite pasipriešinimą suspaudimui. Tuomet stipriai ir greitai jį truktelėkite iki rankos ilgio. Lėtai atleiskite starterio trosą (3), kad jį būtų galima vėl suvynioti. Kartokite procesą, kol vidaus degimo variklis pradės veikti.

Paleidimo procesas, esant šiltam vidaus degimo varikliui:

Stenkitės nepažeisti įrenginio! Jei vidaus degimo variklis šiltas, rankinio siurbliuko spausti nebereikia.

Tačiau atkreipkite dėmesi į tai, kad itin šaltu oru vidaus degimo variklis gali labai greitai atvėsti.

- Paleidimo procesas toks pats, kaip ir esant šaltam vidaus degimo varikliui. Tik MB 2 R: Rankinio siurbliuko (1) spausti nereikia.

11.2 Vidaus degimo variklio sustabdymas

- Paleiskite variklio išjungimo rankeną (1).

Vidaus degimo variklis ir peilis sustoja per 3 sekundes.

11.3 Važiavimo pavara (MB 2 RT)

Nuoroda

Modelyje MB 2 RT yra priekinių ratų pavara.

1 Važiavimo pavaros ijungimas

• Paleiskite vidaus degimo variklj. (⇒ 11.1)
• Važiavimo pavaros rankeną (1) patraukite valdymo rankenos link ir laikykite.

Važiavimo pavara ijungiama, vejapjovė pradeda judėti i priekį.

2Važiavimo pavaros išjungimas

- Atleiskite važiavimo pavaros rankeną (1).

Važiavimo pavarą išjungus vejapjovė sustoja.

Vidaus degimo variklis ir peilis veikia toliau.

12. Techniné priežiūra

Pavojus susižeisti!

Prieš atlikdami įrenginio techninės priežiūros arba valymo darbus, atidžiai perskaitykite skyrių „Jūsų saugumui“ (⇒ 4.), ypač poskyrį „Techninė priežiūra ir remontas“ (⇒ 4.7), ir tiksliai laikykitės visų saugos nurodymų.

Prieš atlikdami techninės priežiūros ir valymo darbus, leiskite įrenginiui atvėsti ir ištraukite uždegimo žvakės antgalį!

Prekybos atstovo kasmet atliekama techninė priežiūra:

kartą per metus vejapjovę privalo patikrinti prekybos atstovas. VIKING rekomenduoja kreiptis i VIKING prekybos atstovą.

12.1 Irenginio valymas

Techninę priežiūrą būtina atlikti:

po kiekvieno naudojimo.

Pavojus susižeisti!

Sustabdykite vidaus degimo variklj, leiskite jrenginiui atvesti ir nutraukite uždegimo žvakės antgalį.

Prieš statydami įrenginį i valymo padėtį, ištuštinkite degalų baką (tuščiaja eiga).

Irenginio nustatymas i valymo padėtį

• Atidarykite greitojo įtempimo įtaisą (1) ir atlenkite atgal valdymo rankeną (2).
• Pakelkite jrenginio priekj ir, kaip parodyta, nustatykite j valymo padėtį.

12.2 Peilio susidėvėjimo tikrinimas

Techninę priežiūrą būtina atlikti:

prieš kiekvieną naudojima.

Pavojus susižeisti!

Peilis skirtingai susidėvi, atsižvelgiant i naudojimo vietą ir trukmę. Jei jrenginį naudojate ant smėlėto paviršiaus arba dažnai sausomis sąlygomis, peilio apkrova padidėja ir jis itin greitai susidėvi.

Susidėvėjęs peilis gali nulūžti ir sunkiai sužeisti. Visada būtina laikytis peilio techninės priežiūros nurodymų.

Tikrinimo procesas

- lrengini nustatykite i valymo padėti. (⇒ 12.1)

• Nuvalykite peilj (1) ir patikrinkite, ar nėra pažeidimų (įrantų arba įtrūkimų).
• Peilio storj (A) keliose vietose išmatuokite ištraukiamu matuokliu (2).
• Išmatuokite sudilimą (B). Tuo tikslu liniuotę (3), kaip parodyta, pridėkite prie priekinės peilio briaunos.

Susidèvèjimo ribos

Peilio storis (A) visose vietose turi būti ne mažesnis nei 2 m m . Svarbiausios vietos pažymétos paveikslėlyje.

Galandant ašmenis galima nušlifuoti ne daugiau nei 5 m m – atstumu (B) (nudilimas).

12.3 Pjovimo peilio galandimas

Jei jums trūksta reikalingų žinių arba pagalbinių priemonių, patariame peilio galandimą perleisti specialistui. Netinkamai išgaląstas peilis (netinkamas galandimo kampas, disbalansas ir t. t.) veikia įrenginio veikimą.

Galandimo instrukcija

• Išmontuokite pjovimo peilj. (⇒ 12.4)
- Galandamą pjovimo peilį aušinkite, pvz., vandeniu.
Atsiradus mélynam atspalviui, pablogėja peilio pjovimo savybės.
- Pjovimo peili galąskite tolygiai, kad išvengtumėte vibracijos dėl nesubalansuotumo.
- Laikykitės 30° galandimo kampo.
- Atsižvelkite i susidėvėjimo ribas (⇒ 12.2).

12.4 Pjovimo peilio

išmontavimas ir įmontavimas

Pavojus susižeisti!

Dirbkite tik su pirštinemis.

Pjovimo peilī reikia pakeisti, jei matyti įrantų ar įtrūkių arba jei pasiekta susidėvėjimo riba (⇒ 12.2).

Išmontavimas

• Tvirtai laikykite pjovimo peilj (1) ir atlaisvinkite peilio varžta (2).
• Išimkite peilio varžta (2), fiksavimo poveržle (3) ir pjovimo peilj (1).

Montavimas

• Nuvalykite atraminį peilio paviršių ir peilio įvorę (4).
• Peilio varžta (2) padenkite tepalu Loctite 243.
• Pjovimo peilj (1), kaip parodyta, uždėkite ant peilio įvorės (4).
• Uždėkite fiksavimo poveržlę (3), kaip parodyta, ir peilio varžtu (2) 60 - 65 Nm priveržkite.

Pavojus susižeisti!

Tiksliai laikykitės nustatyto peilio varžto priveržimo momento. Fiksavimo poveržlę (3) pakeiskite kaskart, kai montuojate peilį. Peilio varžtą (2) pakeiskite kaskart, kai keičiate peilį.

12.5 Vidaus degimo variklis

Techninės priežiūros intervalas:

žr. vidaus degimo variklio naudojimo instrukcija.

Bendrosios nuorodos

Laikykitės valdymo ir techninės priežiūros nuorodu, kurias galite rasti pridėtoje vidaus degimo variklio naudojimo instrukcijoje.

Jei norite, kad irenginio eksploatacijos laikas būtų kuo ilgesnis, jame visuomet turi būti reikiamas kiekis alyvos. Taip pat būtina reguliariai keisti alyvos ir oro filtrus.

Rekomenduojamus alyvos keitimo intervalus, taip pat informacija apie variklio alyvą ir apie tai, kokį jos kiekį pilti, rasite vidaus degimo variklio naudojimo instrukcijoje.

Aušinimo briaunos visada turi būti švarios, kad vidaus degimo variklis būtų pakankamai aušinamas.

12.6 Ratai ir pavarų dėžės

Ratų guolių techniškai prižiūrėti nereikia.

Pavarų déžės techniškai prižiūrėti nereikia.

12.7 Laikymas (žiemos pertrauka)

Jei i renginio nenaudosite ilgiau (žiemos pertrauka), atkreipkite dėmesį i šiuos punktus:

• rūpeestingai nuvalykite visas išorines įrenginio dalis;
  • gerai sutepkite visas judančias dalis;

• ištuštinkite degalų baką ir karbiuratorių (pvz., tuščiaja eiga);

• išsukite uždegimo žvakę (žr. vidaus degimo variklio naudojimo instrukcija) ir per jos angą i vidaus degimo variklį ipilkite apie 3 cm³ variklio alyvos. Vidaus degimo variklį kelis kartus pasukite be uždegimo žvakės (patraukite už užvedimo troselio);

Gaisro pavojus!

Uždegimo žvakės antgalį laikykite toliau nuo uždegimo žvakės angos, nes antgalis gali užsidegti.

• vėl įsukite uždegimo žvakę (žr. vidaus degimo variklio naudojimo instrukcija);
• pakeiskite alyvą (žr. vidaus degimo variklio naudojimo instrukcija);
• jrenginį laikykite sausoje, uždaroje ir nedulkėtoje patalpoje. |sitikinkite, ar jrenginys yra vaikams nepasiekiamoje vietoje.

13. Gabenimas

13.1 Gabenimas

Pavojus susižeisti!

Prieš gabendami atkreipkite dėmesį i skyrių „Jūsų saugumui“. (⇒ 4.4)

Irenginī neškite tik padedami kito asmens. Tuo metu dėvėkite tinkamą apsauginę aprangą (avėkite apsauginiais batais, mūvėkite atspariomis pirštinemis). Prieš keldami arba gabendami, nutraukite uždegimo žvakės antgalį.

Irenginio kėlimas arba nešimas

• A Valdymo rankena sumontuota: [renginj laikykite už priekinės rankenos pernešti (1) ir už valdymo rankenos (2).
• B Valdymo rankena atlenkta: [rengini] laikykite už priekinės rankenos pernešti (1) ir už valdymo rankenos apatinių dalių (3).

Irenginio gabenimas

[rengini galima gabenti tik ant švarios, lygios krovimo platformos, stovinti ant visu 4 r at u.

- Tinkamomis tvirtinimo priemonėmis užfiksuokite įrenginį, kad jis nenuslystų. Lynus arba diržus pritvirtinkite prie priekinės rankenos pernešti (1) ir valdymo rankenos apatinių dalių (3).

14. Aplinkos apsauga

Nupjautos žolės nereikėtų išmesti su šiukšlėmis, ją galima panaudoti kompostui.

Pakuotės, įrenginys ir priedai pagaminti iš perdirbamų

medžiagų, todėl juos reikia atitinkamai utilizuoti.

Jei medžiagos likučius utilizuosite atskirai ir laikydamiesi aplinkos apsaugos reikalavimų, juos bus galima perdirbti bei dar kartą panaudoti. Todėl, pasibaigus įprastam įrenginio naudojimo laikui, jį reikia pristatyti į vertingų medžiagų surinkimo punktą. Utilizuodami ypač atkreipkite dėmesį į skyriuje „Utilizavimas“ pateiktus duomenis (⇒ 4.9).

Norėdami sužinoti, kaip tinkamai utilizuoti atliekas, kreipkitės Į perdirbimo centra arba prekybos atstovą.

15. |prastos atsarginės dalys

Pjovimo peilis (mulčiuojantis peilis)

6357 702 0101

Peilio varžtas

9008 319 9028

Fiksavimo poveržlé

0000 702 6600

Keičiant arba montuojant peilį, reikia pakeisti pjovimo peilio tvirtinimo elementus (pvz., peilio varžtą, fiksavimo poveržlę). Atsarginių dalių galima įsigyti iš VIKING prekybos atstovo.

16. Techninės priežiūros planas

16.1 Perdavimo patvirtinimas

Modelis:

Serijos Nr.:

Data:

Kita techniné priežiūra

Data:

16.2 Techninės priežiūros patvirtinimas

Atlikdami techninės priežiūros darbus, perduokite šią naudojimo instrukciją savo prekybos atstovui. Jis patvirtins atspausdintuose laukeliuose, kad buvo atlikti techninės priežiūros darbai.

Techninės priežiūros atlikimo data

Kitos techninės priežiūros data

17. Dėvėjimosi mažinimas ir priemonės, padedančios išvengti gedimų

Svarbios gaminių grupės techninės ir kitokios priežiūros nuorodos

Benzininés vejapjovès

Bendrovė VIKING neatsako už materialinę ir asmeninę žalą, jei ji kilo dėl naudojimo instrukcijos nuorodu, susijusių su sauga, valdymu ir technine priežiūra, nesilaikymo ar neleistinų priedų arba atsarginių dalių naudojimo.

Būtinai laikykitės toliau pateiktų svarbių nuorodu, kad nesugadintumėte savo VIKING įrenginio ir jis nesusidėvėtų per greitai.

1. Susidėvinčios dalys

Kai kurios VIKING įrenginio dalys, net ir naudojamos pagal paskirtį, dyla. Tai įprasta, todėl, atsižvelgiant į naudojimo pobūdį ir trukmę, šios dalys turi būti laiku pakeistos.

Tokios dalys yra:

- pjovimo peilis;

- pavaros diržas (MB 2 RT);

- padangos.

2. Šioje naudojimo instrukcijoje pateiktų nuorodu laikymasis

VIKING jrenginys turi būti naudojamas, techniškai prižiūrimas ir saugomas taip, kaip aprašyta šioje naudojimo instrukcijoje. Už visus gedimus, atsiradusius nesilaikant saugumo nuorodu, priežiūros taisyklių ir techninių reikalavimų, atsako pats naudotojas.

Ypač tai galioja šiais atvejais:

– atlikus VIKING nepatvirtintus gaminio pakeitimus;
– naudojant VIKING neleidžiamas eksploatacines medžiagas (tepalus, benziną ir variklio alyva, žr. vidaus degimo variklio gamintojo informacija);
- naudojant įrankius arba priedus, kurių neleidžiama naudoti su įrenginiu ir kurie netinka įrenginiui arba yra blogesnės kokybės;
- naudojant gamini ne pagal paskirti;
– naudojant gamini sporto renginiuose arba varžybose;
- atsiradus gedimams, kai sugedus konstrukcinėms dalims gaminys tebenaudojamas.

3. Techninės priežiūros darbai

Visi darbai, nurodyti skyriuje „Techninė priežiūra“, turi būti atliekami reguliariai.

Jei naudotojas negali šiu techninės priežiūros darbų atlikti pats, jis privalo kreiptis i prekybos atstovą.

VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas.

VIKING prekybos atstovai reguliariai mokomi, jiems suteikiama reikalinga techninė informacija.

Neatlikus tokių darbų laiku, gali atsirasti gedimų, už kuriuos atsako pats įrenginio naudotojas.

Prie jų priskiriami ir tokie gedimai:

• korozija ir kiti vėliau atsirandantys gedimai dėl netinkamo laikymo;
• jrenginio pažeidimai, atsiradę dėl blogesnės kokybės atsarginių dalių naudojimo;
  – gedimai dėl ne laiku atliktos ar neatidžios techninės priežiūros, gedimai dėl techninės priežiūros ir remonto darbų, atliktų ne prekybos atstovo dirbtuvėse.

18. Gamintojo CE atitikties deklaracija

Mes,

„VIKING GmbH“

pareiškiame, kad įrenginys

Vejapjovė, valdoma rankomis, su vidaus degimo varikliu (MB)

Gamintojo ženklas: VIKING

Tipas: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

Serijos Nr. 6357

atitinka šias EB direktyvas: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

Gaminys sukonstruotas ir pagamintas remiantis šiais standartais: EN ISO 5395-1, EN ISO 5395-2

Taikyta atitikties įvertinimo procedūra: VIII priedas (2000/14/EC)

lgaliotosios vertinimo institucijos pavadinimas ir adresas:

Techniniai dokumentai parengti ir saugomi:

Johann Weiglhofer „VIKING GmbH“

Pagaminimo metai ir serijos numeris nurodyti jrenginio specifikaciju lentelėje.

MB 2.2 R:

Išmatuotas garso galios lygis: 92,0 dB(A)

Garantuotas garso galios lygis: 94 dB(A)

Išmatuotas garso galios lygis: 92,5 dB(A)

Garantuotas garso galios lygis: 94 dB(A)

Langkampfenas, 2015-01-02 (MtMtMtMt-MnMn-DD)

VIKING GmbH

Weiglhofer

Tyrimų ir gaminių plėtros srities vadovas

19. Techniniai duomenys

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Serijos Nr.	6357
Vidaus degimo variklis, konstrukcijos tipas	4 taktų vidaus degimo variklis
Pjovimo įranga	Peilio laikiklis
Pjovimo plotis	46 cm
Paleidimo įrenginys	Starterio troselis
Saugos įtaisas	Variklio išjungimas
Peilio varžto priveržimo momentas 60 - 65 Nm
Priekinio rato skersmuo	200 mm
Galinio rato skersmuo	200 mm
Pjovimo aukštis	28 - 85 mm
Pagal direktyvą 2000/14/EC:
garantuotas garso galios lygis L_WAd	94 dB(A)
Pagal direktyvą 2006/42/EC:
Triukšmo lygis darbo vietoje L_pA	81 dB(A)
Neapibrėžtis K_pA	2 dB(A)
MB 2.2 R
	„B&S“ 450 serijos
Variklio tipas
Vardinė galia esant vardiniam sūkių skaičiui	1,6 - 2900 kW - sūk./min.
Cilindro darbinis tūris	125 cm^3
Degalų bakas	0,8 l

MB 2.2 R

Pjovimo įrangossūkių skaičius	2900 sūk./min.
Deklaruojamojivibracijų tipinė vertępagal EN 12096:Išmatuotoji vertė a_hw	7,00 m/s ^2
Neapibrėžtis K_hw	2,80 m/s ^2
Matavimas pagalEN 20643
Ilgis / plotis / aukštis	124 / 49 /100 cm

Svoris: 22 kg

MB 2.2 RC

Variklio tipas „Kohler XT675“
Vardinė galia esant
vardiniam sūkių	2,2 - 2800
skaičiui	kW - sūk./min.
Cilindro darbinis tūris 149 cm3
Degalų bakas 1,4 l
Pjovimo įrangos
sūkių skaičius	2800 sūk./min.
Deklaruojamoji
vibracijų tipinė vertė
pagal EN 12096:
Išmatuotoji vertė a_hw	5,00 m/s ^2
Neapibrėžtis K_hw	2,50 m/s ^2
Matavimas pagal
EN 20643
Ilgis / plotis / aukštis 124 / 49 /
	100 cm

Svoris: 26 kg

MB 2.2 RT

Variklio tipas „Kohler XT675“
Vardinė galia esant
vardiniam sūkių	2,2 - 2800
skaičiui	kW - sūk./min.
Cilindro darbinis tūris	149 cm3
Degalų bakas	1,4 l

MB 2.2 RT

Pjovimo įrangossūkių skaičius	2800 sūk./min.
Deklaruojamojivibracijų tipinė vertępagal EN 12096:Išmatuotoji vertė a_hw	5,90 m/s ^2
Neapibrėžtis K_hw Matavimas pagalEN 20643	2,36 m/s ^2
Pavara: priekinis ratas	1 priekinėpavara
Pavaros greitis 3,5 km/val.Ilgis / plotis / aukštis 140 / 50 /105 cm

Svoris: 29 kg

20. Gedimų paieška

Jei reikia, kreipkitės i prekybos atstovą. VIKING rekomenduoja kreiptis i VIKING prekybos atstovą.
Žr. vidaus degimo variklio naudojimo instrukcija.

Sutrikimas

Vidaus degimo variklis nepasileidžia.

Galimos priežastys

– Neaktyvinta variklio išjungimo rankena.
– Bake neliko degalu.
– Užsikišo degalų vamzdelis.
– Degalai bake prastos kokybės, užteršti arba pasenę.
– Užterštas oro filtras.
– Uždegimo žvakės antgalis nuimtas nuo uždegimo žvakės; aukštosios įtampos laidas blogai pritvirtintas prie antgalio.

– Uždegimo žvakė su apdegusiu izoliatoriumi ar sugadinta; netinkamai nustatytas atstumas tarp elektrodų.
– Variklio išjungimo rankeną paspauskite valdymo rankenos link ir laikykite. (⇒ 11.1)
- |pilkite degalu. (⇒ 7.3)
- Išvalykite degalų vamzdelį. 📄, ✕
– Visada naudokite šviežius kokybiškus degalus, bešvinį benziną; valykite karbiuratorių. 📄, ✕
- Išvalykite oro filtra. 📄, ✕
- |kiškite uždegimo žvakės antgalį; patikrinkite jungtį tarp aukštosios įtampos laido ir kištuko. [1], ✕
– Nuvalykite arba pakeiskite uždegimo žvakę; nustatykite atstumą tarp elektrodų. ✗

Ką daryti?

Sutrikimas:

Vidaus degimo variklis sunkiai pasileidžia arba sumažėjo jo galia.

Galima priežastis:

– Užsikišo vejapjovės korpusas.
- Pjaunama nustačius per mažą pjovimo pakopą arba esant pasirinktam pjovimo aukščiui stumiama per greitai.
– Kuro bake ir karbiuratoriuje yra vandens; užsikišo karbiuratorius.
– Užterštas kuro bakas.
– Užterštas oro filtras.
- Aprūkusi uždegimo žvakė.

Ka daryti:

– Išvalykite vejapjovės korpusą (nutraukite uždegimo žvakės antgali!). (⇒ 12.1)
- Nustatykite aukštesnę pjovimo pakopą arba sumažinkite stūmimo greitį. (⇔ 8.4)
– Ištuštinkite kuro baką, išvalykite kuro vamzdelį ir karbiuratorių. ✕
– Išvalykite kuro baka. ✗

• Išvalykite oro filtra. ✗
  – Išvalykite uždegimo žvakę. ✕

Sutrikimas

Vidaus degimo variklis labai jkaista.

Galimos priežastys

– Vidaus degimo variklyje per mažai alyvos.
– Nešvari aušinimo briauna.

Ka daryti?

• Pakeiskite variklio alyva. (⇒ 12.5)
  – Išvalykite aušinimo briauna. (⇒ 12.1)

Sutrikimas

Dirbant atsiranda didelė vibracija.

Galimos priežastys

– Sugedęs pjovimo blokas.
- Atsilaisvinimo vidaus degimo variklio tvirtinimo elementas.

Ka daryti?

– Patikrinkite ir, jei reikia, suremontuokite pjovimo peilį, peilių veleną ir peilio tvirtinimo detales (peilio varžtą ir fiksavimo poveržlę). ✕
– Priveržkite vidaus degimo variklio tvirtinimo varžtus. ✗

Sutrikimas

Pjauna nešvariai, veja pagelsta.

Galima priežastis:

• Atšipęs arba susidėvėjęs pjovimo peilis.
• Palyginti su pjovimo aukščiu, stūmimo greitis yra per didelis.
  – lrenginio korpusas nelygiagretus su pagrindu.

Ka daryti?

– Pagaląskite arba pakeiskite pjovimo peili. (⇒ 12.3), (⇒ 12.4), ✕
- Sumažinkite stūmimo greitį ir (arba) pasirinkite tinkamą pjovimo aukštį.

- Priekinę ir galinę pjovimo aukščio reguliavimo svirtis nustatykite i tą patj lygi. (⇔ 8.4)

Sutrikimas (MB 2 RT):

Pavara neveikia jungiant važiavimo pavaros rankeną.

Galima priežastis:

– Pažeista važiavimo pavaros lynų sistema (pvz., sulenkta).

Ka daryti?

- Pakeiskite lynų sistema. ✗
