MANUAL DE UTILIZARE MB 2 RC VIKING

Stimată clientă, stimate client,

Vă multumim pentru că v-ați decis pentru un produs de calitate al firmei VIKING.

Acest produs a fost realizat pe baza celor mai moderne tehnologii de fabricație și a unor măsuri cuprinzătoare de asigurare a calității, deoarece scopul nostru este atins doar dacă sunteți mulțumiți de aparatul dvs.

Dacă aveți întrebări referitoare la acest aparat, vă rugăm să vă adresați distribuitorului dvs. sau direct societății noastre de distribuție.

Vă dorește să utilizati cu plăcere aparatul dvs. VIKING,

Dr. Peter Pretzsch

Conducerea executivă

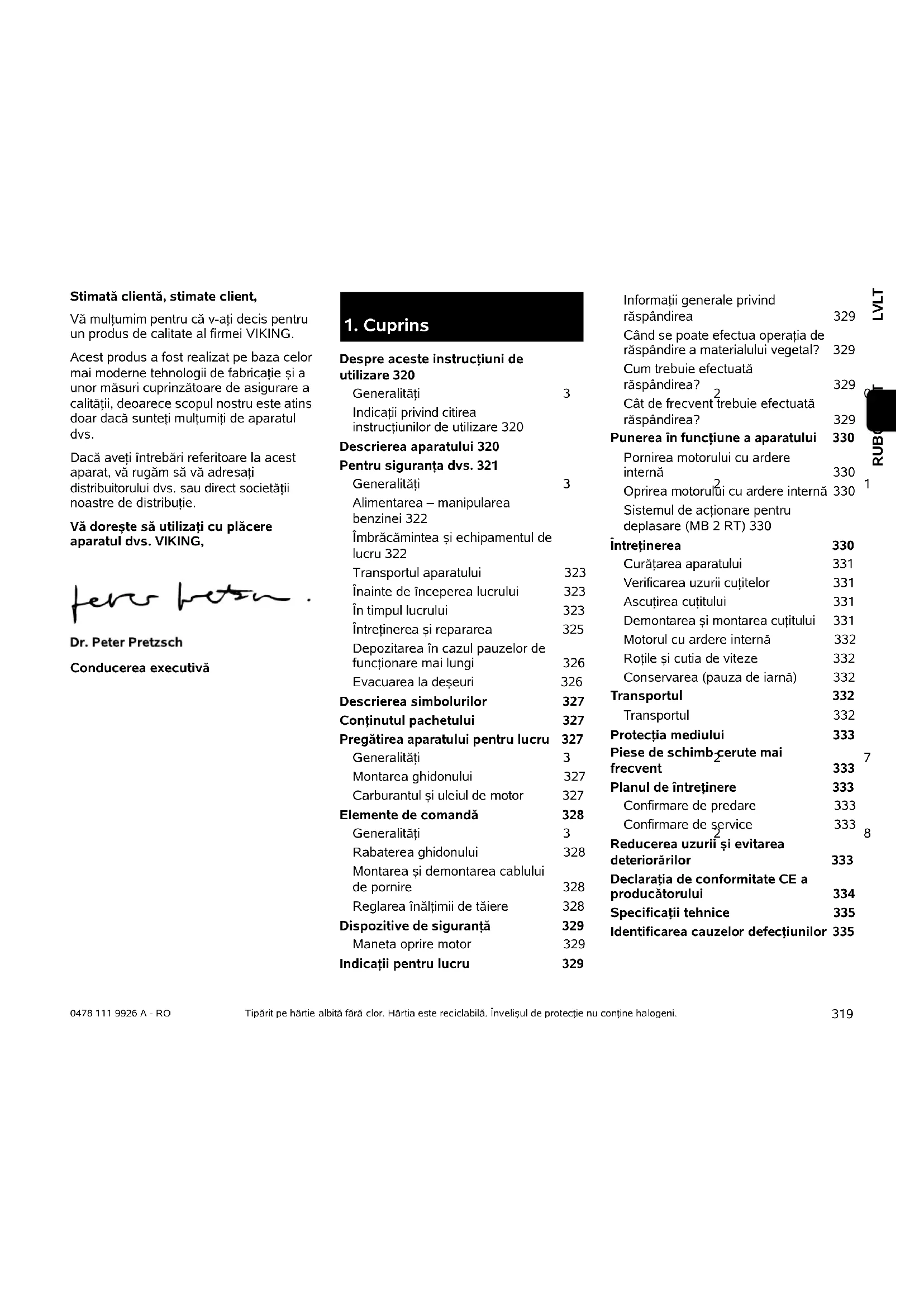

1. Cuprins

Despre aceste instrucțiuni de utilizare 320

Generalități 3

Indicații privind citirea instrucțiunilor de utilizare 320

Descrierea aparatului 320

Pentru siguranța dvs. 321

Generalități 3

Alimentarea – manipularea benzinei 322 Îmbrăcămintea și echipamentul de lucru 322

Transportul aparatului 323

Înainte de începerea lucrului 323

În timpul lucrului 323

Întreținerea și repararea 325

Depozitarea în cazul pauzelor de functionare mai lungi 326

Evacuarea la deşeuri 326

Descrierea simbolurilor 327

Continutul pachetului 327

Pregătirea aparatului pentru lucru 327

Generalități 3 Montarea ghidonului 327 Carburantul și uleiul de motor 327

Elemente de comandă 328

Generalități 3 Rabaterea ghidonului 328

Montarea și demontarea cablului de pornire 328 Reglarea înălțimii de tăiere 328

Dispositive de siguranță 329

Maneta oprire motor 329

Indicații pentru lucru 329

Informații generale privind răspândirea 329

Când se poate efectua operația de răspândire a materialului vegetal? 329

Cum trebuie efectuată răspândirea? 329

Cât de frecvent trebuie efectuată răspândirea? 329

Punerea în funcțiune a aparatului 330

Pornirea motorului cu ardere internă 330

Oprirea motorului cu ardere internă 330

Sistemul de actionare pentru deplasare (MB 2 RT) 330

Întreținerea 330

Curățarea aparatului 331 Verificarea uzurii cuțitelor 331 Ascuțirea cuțitului 331

Demontarea și montarea cuțitului 331

Motorul cu ardere internă 332

Roțile și cutia de viteze 332

Conservarea (pauza de iarnă) 332

Transportul 332 Transportul 332

Protectia mediului 333

Piese de schimb2cerute mai frecvent 333

Planul de întreținere 333

Confirmare de predare 333

Confirmare de service 333

Reducerea uzurii și evitarea deteriorărilor 333

Declarația de conformitate CE a producătorului 334

Specificații tehnice 335

Identificarea cauzelor defectiunilor 335

2. Despre aceste instructiuni de utilizare

2.1 Generalități

Aceste instrucțiuni de utilizare reprezintă instrucțiuni de exploatare originale ale producătorului în sensul directivei UE 2006/42/EC.

Firma VIKING lucrează permanent la dezvoltarea gamei sale de produse; de aceea ne rezervăm dreptul de a efectua modificări ale setului de livrare sub aspectul formei, al tehnologiei sau al dotărilor.

Din acest motiv, nu se pot solicita daune sau alte pretenții pe baza datelor și figurilor din această broșură.

2.2 Indicații privind citirea instrucțiunilor de utilizare

Imaginile și textele descriu anumite operații.

Toate simbolurile aplicate pe aparat sunt explicate în aceste instrucțiuni de utilizare.

Directia în care se privește:

Direcția privirii în timpul utilizării stânga și dreapta în instrucțiunile de utilizare: utilizatorul se află în spatele aparatului (poziția de lucru).

Trimiteri la capitole:

Cu ajutorul unei săgeți se face trimitere la capitole și subcapitole pentru mai multe detalii. Exemplul următor face trimitere la un capitol: (⇔ 4.)

Marcarea pasajelor de text:

Instrucțiunile descrise pot fi marcate în următoarele moduri.

Operatii care necesită intervenția utilizatorului:

- Se deşurubează şurubul (1) cu o şurubelniţă, se acționează maneta (2) ...

Enumerări de ordin general:

- Utilizarea produsului la manifestări sportive sau concursuri

Texte cu semnificatie suplimentară:

Pentru a le evidenția suplimentar în instrucțiunile de utilizare, pasajele de text cu semnificație suplimentară sunt marcate cu unul dintre simbolurile descrise în continuare.

Pericol!

Pericol de accidentare sau rănire gravă a persoanelor. Trebuie adoptat sau trebuie evitat un anumit comportament.

Avertizare!

Pericol de rănire a persoanelor. Printr-un anumit comportament se previn răniri posibile sau probabile.

Atentie!

Rănirile ușoare sau daunele materiale pot fi prevenite printr-un anumit comportament.

Indicatie

Informații pentru o mai bună folosire a aparatului și pentru prevenirea posibilelor greșeli de utilizare.

Texte cu trimitere la figuri:

Figurile care explică utilizarea aparatului le găsiți la începutul instrucțiunilor de utilizare.

Simbolul cameră foto servește la asocierea figurilor de pe paginile cu figuri cu pasajele de text corespunzătoare din instrucțiunile de utilizare.

3. Descrierea aparatului

1 Manetă oprire motor

2 Manetă de actionare pentru deplasare (MB 2 RT)

3 Ghidon

4 Ghidaj cablu

5 Manetă de strângere rapidă

6 Ghidaj cablu

7 Sistem de reglare înălțime de tăiere spate

8 Sistem de reglare înălțime de tăiere față

9 Mâner de purtare față

10 Motor cu ardere internă

11 Buton de amorsare (MB 2 R)

12 Clemă de cablu

MB 2 RC: 1 buc.

4. Pentru siguranța dvs.

4.1 Generalități

În timpul lucrului cu aparatul se vor respecta neapărat următoarele instrucțiuni de prevenire a accidentelor.

Înaintea primei puneri în funcțiune, instrucțiunile de utilizare trebuie citite cu atenție și integral. Păstrați cu grijă

instrucțiunile de utilizare pentru a putea fi folosite ulterior.

Respectați indicațiile de utilizare și întreținere din instrucțiunile separate de utilizare pentru motorul cu ardere internă.

Aceste măsuri de precauție sunt indispensabile pentru siguranța dvs., dar enumerarea lor nu este limitativă. Utilizați aparatul întotdeauna cu grijă și spirit de răspundere și aveți în vedere că utilizatorul aparatului este responsabil în cazul accidentării unor persoane sau al deteriorării bunurilor acestora.

Familiarizați-vă cu elementele de comandă și cu utilizarea aparatului.

Folosirea aparatului este permisă numai persoanelor care au citit instrucțiunile de utilizare și sunt familiarizate cu manevrarea acestuia. Înainte de prima punere în funcțiune, utilizatorul trebuie să se preocupe să-și însușească instrucțiunile practice și de specialitate. Utilizatorul va fi instruit de către vânzător sau de către un alt specialist asupra modului în care se lucrează în siguranță cu acest aparat.

Cu ocazia acestei instruiri, utilizatorul trebuie atenționat asupra faptului că, pentru utilizarea aparatului, este nevoie de atenție și concentrare deosebite.

Pericol de moarte prin asfixiere! Pericol de asfixiere pentru copii dacă se joacă cu materialul de ambalare. Materialul de ambalare nu se va ține în niciun caz la îndemâna copiilor.

Aparatul, împreună cu toate accesorile atașate, poate fi transmis, respectiv împrumutat, numai unor persoane care au fost instruite sau sunt familiarizate în principiu cu acest model și cu utilizarea lui. Instrucțiunile de utilizare constituie parte integranță a aparatului și trebuie să-l însoțească.

Folosiți aparatul numai dacă sunteți odihnit și vă aflați într-o stare fizică și psihică bună. În cazul în care sănătatea vă este afectată, întrebați medicul dvs. dacă lucrul cu aparatul este oportun. După consumul de alcool, de droguri sau de medicamente care diminuează capacitatea de reactie, nu este permis lucrul cu acest aparat.

Nu permiteți niciodată copiilor sau tinerilor sub 16 ani să folosească acest aparat. Reglementările locale pot stabili vârsta minimă a utilizatorului.

Acest aparat nu este destinat folosirii de către persoane (mai ales copii) cu capacități fizice, senzoriale sau spirituale deficitare, dar nici celor lipsite de experiența și/sau de cunoștințele necesare, cu exceptia cazurilor în care astfel de persoane sunt supravegheate de o persoană răspunzătoare pentru siguranța lor sau a cazurilor în care au fost instruite în legătură cu modul de utilizare a aparatului. Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.

Aparatul este conceput pentru utilizare privată.

Atentie – pericol de accidentare!

Mașina de tuns iarba este destinată numai pentru tunderea ierbii. Nu este permisă o altă utilizare, aceasta putând fi periculoasă sau de natură a produce deteriorări aparatului.

Datorită pericolului de accidentare a utilizatorului sau a altor persoane, se interzice utilizarea mașinii de tuns iarba pentru următoarele lucrări (enumerare incompletă):

– pentru tunderea tufelor, a gardurilor vii și a arbuștilor,
– pentru tăierea plantelor agățătoare,
– pentru îngrijirea gazonului de pe acoperişuri și din jardinierele balcoanelor,
- pentru tocarea și mărunțirea crengilor de la arbori și garduri vii,
– pentru curățarea drumurilor de acces (aspirare, suflare),
- la nivelarea ridicăturilor de pământ, cum ar fi, de exemplu, mușuroaiele de cârtiță.

Din motive de siguranță sunt interzise orice modificări ale aparatului, în afară de montarea competentă a accesorilor atestate de VIKING; în caz contrar se pierde garanția. Informații despre accesoriiile atestate obțineți de la distribuitorul autorizat VIKING.

Sunt interzise orice modificări aduse aparatului în scopul modificării puterii sau turației motorului cu ardere internă, respectiv motorului electric.

Nu este permisă transportarea cu aparatul a obiectelor, animalelor sau persoanelor, în special a copiilor.

La utilizarea în spații publice, parcuri, terenuri de sport, pe drumuri și în întreprinderi agricole și forestiere, sunt necesare măsuri sporite de precauție.

Atenție! Periclitarea sănătății datorită vibrațiilor! Solicitarea excesivă prin vibrații poate duce la afectarea sistemului nervos și

circulator, în special la persoanele cu probleme circulatorii. Consultați medicul în cazul apariției unor simptome care ar putea fi declanșate de solicitarea prin vibrații.

Astfel de simptome, care apar mai ales la nivelul degetelor, mâinilor și articulațiilor mâinilor, pot fi, de exemplu (fără ca enumerarea să fie limitativă):

• a m o r teală,
• dureri,
• slăbiciune musculară,
• s c h i m b ări ale culorii pielii,
• furnicături neplăcute.

4.2 Alimentarea – manipularea benzinei

Pericol de moarte!

Benzina este toxică și extrem de inflamabilă.

Păstrați benzina numai în recipiente (canistre) prevăzute și atestate în acest scop. Capacele recipientelor se vor

înşuruba și se vor strânge bine conform instrucțiunilor. Capacele defecte se vor înlocui din motive de siguranță.

Nu utilizați niciodată sticle pentru băuturi sau recipiente similare pentru aruncarea sau depozitarea materialelor consumabile, cum ar fi, de exemplu, carburantul. Diverse persoane, în special copiii, ar putea să bea din asemenea recipiente.

Tineți benzina la distanță de scântei, flăcări deschise, flăcări permanente, surse de căldură și față de alte surse ce pot

produce aprindere. Fumatul interzis!

Alimentați cu carburant numai în aer liber și nu fumați pe durata operației de alimentare cu carburant.

Înainte de alimentare, motorul cu ardere internă trebuie oprit și lăsat să se răcească.

Umplerea cu benzină se va face înainte de pornirea motorului cu ardere internă. Este interzisă deschiderea capacului rezervorului sau completarea cu benzină în timp ce motorul cu ardere internă este în funcțiune sau mașina este caldă.

Rezervorul de carburant nu se va umple complet, ci numai până la aproximativ 4 cm sub marginea orificiului de umplere, astfel încât carburantul să dispună de spațiu pentru dilatare.

În cazul scurgerii benzinei în afară, motorul cu ardere internă nu se va porni decât după ce a fost curățată suprafața pe care s-a scurs benzina. Se va evita orice încercare de pornire până la îndepărtarea vaporilor de benzină (se va șterge până la uscare).

Ştergeți întotdeauna carburantul scurs în afară.

Dacă a ajuns benzină pe haine, acestea trebuie schimbate.

Nu păstrați niciodată în interiorul unei clădiri aparatul cu benzină în rezervor. Vaporii de benzină care se formează pot veni în contact cu foc deschis sau cu scântei și se pot aprinde.

Dacă rezervorul trebuie golit, acest lucru trebuie realizat în aer liber.

4.3 Îmbrăcămintea și echipamentul de lucru

Purtați întotdeauna în timpul lucrului încălțăminte rezistentă, cu talpă aderentă. Nu lucrați

descălțat sau încălțat, de exemplu, cu sandale.

În mod suplimentar, la lucrările de întreținere și de curățare, precum și la transportul aparatului, se vor purta

Întotdeauna mănuși rezistente iar părul lung va fi legat și asigurat (cu basma, șapcă etc.).

La ascuțirea cuțitului trebuie purtați ochelari de protectie adecvați.

Aparatul poate fi pus în funcțiune numai dacă utilizatorul poartă pantaloni lungi și îmbrăcăminte strânsă pe corp.

Nu se vor purta niciodată îmbrăcăminte largă, care se poate prinde în piesele mobile (manete de comandă), și nici bijuterii, cravate sau fulare.

4.4 Transportul aparatului

Lucrați numai cu mănuși pentru a evita rănirea la atingerea pieselor ascuțite sau fierbinți ale aparatului.

Nu transportați aparatul cu motorul cu ardere internă în funcțiune. Înainte de transport, opriți motorul cu ardere internă, așteptați să se oprească și cuțitele și scoateți fișa de pe bujie.

Aparatul se va transporta numai cu motorul cu ardere internă răcit și fără carburant.

Folosiți dispositive adecvate de încărcare (rampe de încărcare, dispositive de ridicare).

Asigurați aparatul pe suprafața de încărcare cu elemente de fixare dimensionate corespunzător (chingi, cabluri etc.).

În cursul operațiilor de ridicare și transport se va evita contactul cu cuțitul.

Respectați în special indicațiile din capitolul „Transportul”. Acolo este explicat cum trebuie ridicat, respectiv ancorat aparatul. (⇔ 13.)

La transportul aparatului, aveți în vedere reglementările legale din zonă, în special cele referitoare la asigurarea încărcăturii și la transportul obiectelor pe suprafețe de încărcare.

4.5 înainte de începerea lucrului

Asigurați-vă că aparatul va fi folosit numai de către persoane care cunosc instrucțiunile de utilizare.

Înainte de punerea în funcțiune a aparatului, se verifică etanșeitatea sistemului de alimentare cu carburant, în

special componentele vizibile precum rezervorul, capacul rezervorului, legăturile prin furtunuri. În cazul în care există neetanseități sau defecțiuni, nu se pornește motorul – pericol de incendiu! Pentru remedierea deficiențelor, înainte de punerea în funcțiune a aparatului, se va apela la distribuitorul de la care acesta a fost achiziționat.

Respectați reglementările locale referitoare la orele de utilizare a aparatelor de grădină actionate cu motor cu ardere internă, respectiv cu motor electric.

Verificați întreaga zonă pe care se va folosi aparatul și îndepărtați toate pietrele, bețele, sărmele, oasele și alte corpuri străine ce ar putea fi aruncate de către aparat. Obstacolele (cum ar fi buturugi, rădăcini) pot ușor trece neobservate dacă iarba este înaltă.

Din acest motiv, înainte de a lucra cu aparatul, marcați toate obiectele străine (obstacolele) ascunse în suprafața gazonului și care nu pot fi îndepărtate.

Înainte de utilizarea aparatului se vor înlocui toate celelalte piese uzate sau deteriorate. Etichetele de pe aparat referitoare la pericole și la avertizări și care sunt deteriorate sau care au devenit ilizibile vor fi înlocuite. Distribuitorul dvs. VIKING vă poate pune la dispoziție etichete și toate celelalte piese de schimb.

Înainte de utilizarea aparatului se va controla fixarea stabilă și sigură a fișei pe bujie.

Utilizarea aparatului este permisă numai în stare sigură de funcționare. Înainte de fiecare punere în funcțiune, trebuie controlat

- d a c à aparatul este montat corespunzător.

• dacă scula de tăiere și întreaga unitate de tăiere (cuțitul, elementele de fixare, carcasa mecanismului de cosire) sunt în stare ireproșabilă. În special trebuie avute în vedere așezarea sigură și eventuale deteriorări (ciobituri sau fisuri) precum și o eventuală uzură. (⇔ 12.2)
• dacă buşonul rezervorului este înşurubat corect.
• dacă rezervorul și componentele prin care trece carburantul, precum și buşonul rezervorului, sunt în stare corespunzătoare.
• dacă dispositivele de protecție (de exemplu maneta de oprire a motorului, carcasa, ghidonul, grătarul de protecție) se află în stare ireproșabilă și funcționează corect.
• dacă buşonul pentru ulei este înşurubat corect.

Dacă este cazul, se efectuează toate lucrările necesare, respectiv se apelează la un distribuitor autorizat. VIKING recomandă distribuitorii autorizați VIKING.

4.6 în timpul lucrului

Nu lucrați niciodată dacă în zona periculoasă se află animale sau persoane, în special copii.

Dispozitivele de cuplare și de siguranță montate pe aparat nu trebuie îndepărtate sau dezactivate. În special, nu se va fixa niciodată maneta de oprire a motorului de ghidon (de exemplu prin legare).

Atenție – pericol de accidentare! Nu vă plasați niciodată mâinile

sau picioarele lângă sau sub piesele rotative. Nu atingeți niciodată cuțitul în mișcare.

Se va respecta permanent distanța de siguranță asigurată de ghidon. Ghidonul trebuie să fie întotdeauna montat corect și nu trebuie modificat. Nu puneți niciodată în funcțiune aparatul cu ghidonul rabătut.

Nu fixați niciodată obiecte pe ghidon (de exemplu îmbrăcăminte de lucru).

Lucrați numai la lumina zilei sau la o lumină artificială suficient de intensă.

Nu utilizați aparatul pe ploaie, pe furtună și, în special, atunci când există pericol de trăsnet.

Când solul este umed, există pericol mărit de accidentare datorită stabilității reduce. Trebuie lucrat cu deosebită atenție pentru a preveni alunecarea. Dacă este posibil, evitați utilizarea aparatului când solul este umed.

Gaze de eşapament:

Pericol de moarte prin intoxicare!

În caz de greață, dureri de cap, tulburări de vedere (de ex. câmp vizual redus), tulburări de auz, amețeli, capacitate de concentrare scăzută, încetați imediat lucrul. Aceste simptome pot, între altele, să fie provocate de concentrația ridicată de gaze de eșapament.

Aparatul produce gaze de esapament otrăvitoare, imediat după pornirea motorului cu ardere internă. Aceste gaze conțin monoxid de carbon toxic, un gaz incolor și inodor, precum și alte materiale nocive. Motorul cu ardere internă nu trebuie niciodată pus în funcțiune în spații închise sau slab ventilate.

Pornirea:

Porniti aparatul cu atenție, conform indicațiilor din capitolul „Punerea în funcțiune a aparatului”. (⇒ 11.)

Păstrați o distanță suficientă între picioarele dvs. și scula de tăiere.

Aparatul nu trebuie înclinat la pornire.

La pornire, maneta de actionare deplasare nu trebuie actionată.

Lucrul pe pante:

Pantele se vor prelucra întotdeauna pe direcție transversală, niciodată pe direcție longitudinală.

Dacă, în timpul tunderii pe direcție longitudinală, utilizatorul pierde controlul, aparatul în funcțiune se poate rostogoli peste el.

Pe pante, fiți deosebit de prudenti la modificarea direcției de deplasare.

Căutați întotdeauna să aveți o poziție bună pe pante și evitați lucrul pe pante exagerat de înclinate.

Din motive de siguranță, aparatul nu trebuie folosit pe pante cu înclinația mai mare de 25° (46,6 %). Pericol de accidentare!

O înclinație a pantei de 25° corespunde unei urcuș de 46,6 cm la 100 cm lungime orizontală.

max. 25° 100 46,6

Pentru a asigura o ungere suficientă a motorului cu ardere internă, la utilizarea aparatului pe pante se vor respecta suplimentar indicațiile din instrucțiunile de utilizare ale motorului cu ardere internă, livrate împreună cu aparatul.

Utilizarea în regim de lucru:

Pericol de accidentare!

Nu duceți niciodată mâinile sau picioarele peste, sub sau către piesele care se rotesc.

Nu încercați să verificați cuțitul în timp ce mașina de tuns iarba este în funcțiune. Cuțitul aflat în le rotație poate cauza răniri.

Conduceți aparatul numai la pas – nu alergați niciodată în timp ce lucrați cu aparatul. Prin conducerea aparatului la viteză mai mare, crește pericolul de accidentare prin împiedicare, alunecare etc.

Fiți deosebit de prudenți când întoarceți aparatul sau când îl trageți spre dumneavoastră.

Pericol de împiedicare!

Utilizați aparatul cu deosebită atenție când lucrați în apropierea haldelor de gunoi, a şanțurilor și a digurilor. Se va acorda atenție, în special, asigurării unei distanțe suficiente față de astfel de locuri periculoase.

Obiectele ascunse în brazda de iarbă (instalații de irigație gazon, stâlpi, ventile de apă, fundații, cabluri electrice etc.) trebuie ocolite. Nu treceți niciodată peste astfel de obiecte.

Aveți în vedere că scula de tăiere continuă să se rotească mai multe secunde până la oprirea definitivă.

Opriți motorul cu ardere internă, lăsați scula de lucru să se oprească și scoateți fișa de pe bujie

– când plecați de lângă aparat, respectiv când acesta rămâne nesupravegheat,
– înainte de a realimenta cu carburant. Alimentați numai atunci când motorul cu ardere internă este răcit.

Pericol de incendiu!

– înainte de a înlătura blocajele sau înfundările din carcasa mecanismului de cosire,
– înainte de a ridica și a muta aparatul,
– înainte de a transporta aparatul,
- înainte de a executa lucrări la cuțit,
– înainte de a verifica sau curăța aparatul sau înainte de a efectua alte lucrări pe acesta (de exemplu rabatarea ghidonului),
- dacă în aparat a intrat un corp străin sau dacă aparatul începe să vibreze anormal de puternic. Verificați aparatul în aceste cazuri, în special unitatea de tăiere (cuțit, ax cuțit, șurub, fixarea cuțitului), cu privire la eventuale deteriorări și efectuați reparațiile necesare înainte de a reporni aparatul și de a lucra cu el.

Pericol de accidentare!

Vibratiile puternice indică, de regulă, o defectiune.

Mașina de tuns iarba nu trebuie folosită, în special dacă axul cuțitului este deteriorat sau deformat sau cu un cuțit deteriorat, respectiv deformat.

Pentru reparațiile necesare apelați la un specialist – VIKING recomandă distribuitorii specializați VIKING – dacă nu dispuneți de cunoștințele necesare.

Opriti motorul cu ardere internă

– când deplasati aparatul de la sau spre o suprafață de gazon de prelucrat,
– înainte de a deplasa aparatul pe o suprafață neacoperită cu iarbă,
- d a c à aparatul trebuie basculat în vederea transportului,
- înainte de a regla înălțimea de tăiere.

4.7 Întreținerea și repararea

Înaintea începerii lucrărilor de curățare, reglare, reparare și întreținere, aparatul se va așeza pe o suprafață stabilă și

plană, se va opri motorul cu ardere internă și va fi lăsat să se răcească, și se va scoate fișa de pe bujie.

Pericol de rănire datorită cuțitului!

Prin tragerea cablului de pornire, scula de lucru este antrenata intr-o mișcare de rotație. Aveți în vedere întotdeauna o distanță suficientă față de aparat, în special a mâinilor și picioarelor, când trageți cablul de pornire.

Lăsați aparatul să se răcească, în special înainte de a începe lucrări la motorul cu ardere internă, la cotul de eșapament și la toba de eșapament. Pot fi atinse temperaturi de 80° C și chiar și mai mari.

Pericol de arsuri!

Contactul direct cu uleiul de motor poate fi periculos; uleiul de motor nu trebuie lăsat să se verse.

VIKING recomandă ca, pentru umplerea cu ulei de motor sau pentru schimbul de ulei, să apelați la un distribuitor specializat VIKING.

Curățarea:

După utilizare, întregul aparat trebuie curățat cu atenție. ( 12.1)

Depunerile de resturi de iarbă se vor desprinde cu un băț de lemn. Se curăță partea inferioară a mașinii cu o perie și cu apă.

Nu utilizați în nici un caz echipamente de curățat la înaltă presiune și nu curățați aparatul sub apă curentă (de exemplu cu un furtun de stropit grădina).

Nu utilizați detergenți corozivi. Acești detergenți pot deteriora piesele din material plastic și din metal, fapt care poate influența funcționarea sigură a aparatului dvs. VIKING.

Pentru a evita pericolul de incendiu, mențineți zona deschiderilor de răcire, a aripioarelor de răcire și zona eșapamentului libere, de exemplu: fără iarbă, paie, mușchi, frunze sau de vaselină ieșită în afară.

Lucrări de întreținere:

Trebuie efectuate numai acele lucrări de întreținere care sunt descrise în aceste instrucțiuni de utilizare; pentru toate celelalte lucrări trebuie apelat la distribuitorul de specialitate.

În cazul în care vă lipsesc cunoștințele sau mijloacele auxiliare necesare, adresați-vă întotdeauna unui distribuitor de specialitate.

VIKING recomandă efectuarea de lucrări de întreținere și reparație numai de către distribuitorii autorizați VIKING. Distribuitorii autorizați VIKING sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Utilizați numai scule, accesorii sau aparate atașabile atestate de VIKING pentru acest aparat sau piese echivalente din punct de vedere tehnic deoarece, în caz contrar, există pericol de accidente cu periclitarea persoanelor sau cu deteriorări ale aparatului. Dacă aveți probleme sau întrebări, adresați-vă unui distribuitor autorizat.

Sculele, accesoriiile și piesele de schimb originale VIKING sunt adaptate optim la aparat și la cerințele utilizatorului. Piesele de schimb originale VIKING pot fi recunoscute după numărul de piesă de schimb VIKING, după marca VIKING și, eventual, după marcajul pieselor de schimb caracteristic VIKING. Pe componentele mici, poate fi găsit numai marcajul.

Din motive de siguranță, piesele prin care trece carburantul (conducta de carburant, robinetul de carburant, rezervorul de carburant, capacul rezervorului, racordurile etc.) trebuie verificate regulat în ceea ce privește eventuale deteriorări sau puncte neetanse și, dacă este cazul, trebuie înlocuite de către un specialist (VIKING recomandă distribuitorii autorizați VIKING).

Mențineți întotdeauna curate și lizibile etichetele autocolante de avertizare și indicatoare. Etichetele autocolante deteriorate sau pierdute trebuie înlocuite cu etichete noi, originale, de la distribuitorul dvs. VIKING autorizat. Dacă o componentă este înlocuită cu una nouă, asigurați-vă că noua componentă este prevăzută cu aceeași etichetă autocolantă.

La unitatea de tăiere se va lucra numai cu mănuși de lucru groase și cu o deosebită atenție.

Mentineți toate piulițele, bolțurile și șuruburile, în special șurubul cuțitului, bine strânse, pentru ca aparatul să se afle într- o stare de funcționare sigură.

Verificați cu regularitate întregul aparat, mai ales înaintea depozitării (de exemplu înainte de pauza de iarnă), în ceea ce privește eventuale uzuri sau deteriorări. Din motive de siguranță, înlocuiti imediat componentele uzate sau deteriorate, astfel încât aparatul să se afle întotdeauna într-o stare sigură de funcționare.

Nu modificați niciodată reglajul de bază al motorului cu ardere internă și nu supraturați motorul.

Dacă, pentru lucrări de întreținere, se demontează componente sau dispositive de protecție, acestea trebuie neapărat montate la loc în mod corect după finalizarea respectivelor lucrări.

4.8 Depozitarea în cazul pauzelor de functionare mai lungi

Înaintea depozitării într-o încăpere închisă, lăsați motorul cu ardere internă să se răcească.

Lăsați aparatul să se răcească complet înainte de a-l acoperi.

Aparatul cu rezervorul golit și rezerva de carburant se vor păstra într-un spațiu bine aerisit și cu posibilitate de încuiere. Asigurați-vă că aparatul este protejat împotriva utilizării neautorizate (de exemplu de către copii).

Dacă trebuie golit rezervorul, de exemplu pentru conservarea înaintea pauzei de iarnă, golirea rezervorului de carburant se va face numai în aer liber (de exemplu prin funcționarea motorului în gol).

Înaintea depozitării (de ex. pentru pauza de iarnă), aparatul se va curăța temeinic.

Aparatul se va depozita numai cu fișa scoasă de pe bujie.

Depozitați aparatul în stare sigură de funcționare.

4.9 Evacuarea la deşeuri

Deşeurile, cum ar fi uleiul uzat sau carburantul, lubrifiantii folosiți, filtrele, bateriile și piesele de uzură similare, pot avea efecte dăunătoare asupra oamenilor, animalelor și mediului înconjurător și, de aceea, trebuie evacuate în mod corespunzător.

Adresați-vă unui centru de reciclare sau distribuitorului dvs. autorizat pentru a afla cum trebuie evacuate în mod corespunzător la deșeuri produsele care nu mai sunt folosite. VIKING recomandă distribuitorii autorizați VIKING.

Luați măsurile necesare pentru ca un aparat scos definitiv din uz să fie evacuat la deșeuri conform reglementărilor în vigoare. Faceți aparatul inutilizabil înainte de a-l preda la centrul de deșeuri. Pentru a preveni accidentele, îndepărtați în primul rând cablul de aprindere, goliți rezervorul și goliți uleiul din motor.

Pericol de rănire datorită cuțitului!

Nu lăsați niciodată nesupravegheată mașina de tuns iarba, chiar dacă aceasta

este scoasă din uz. Asigurați-vă că aparatul și, în special, cuțitul nu sunt depozitate în locuri accesibile copiilor.

5. Descrierea simbolurilor

Atentie!

Înaintea punerii în funcțiune, citiți instrucțiunile de utilizare.

Pericol de accidentare!

Tineți alte persoane la distanță de zona de pericol.

Pericol de accidentare!

Înainte de a lucra la scula de tăiere și înaintea lucrărilor de întreținere și curățare, scoateți fișa bujiei.

Pericol de accidentare!

Țineți la distanță mâinile și picioarele de cuțite!

Dispozitivul de tăiere se mai rotește câteva secunde după comanda de oprire (frâna motorului cu ardere internă/frâna cuțitului).

MB 2 RT:

Pornirea motorului cu ardere internă.

Oprirea motorului cu ardere internă.

Cuplarea sistemului de actionare pentru deplasare.

6. Continutul pachetului

Poz. Denumire Buc.

A Aparat de bază cu ghidon 1
– Instructiuni de utilizare 1
– Instructiuni de utilizare 1 pentru motorul cu ardere internă

7. Pregătirea aparatului pentru lucru

7.1 Generalități

Pericol de accidentare

Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” (⇔ 4.).

• Pentru executarea tuturor operațiilor descrise, așezați aparatul pe o suprafață orizontală plană și rezistentă.

7.2 Montarea ghidonului

• Se rabate cu atenție în sus ghidonul (1); se va avea în vedere să nu se blocheze cablurile.
• Se rotește până la fixare maneta de strângere rapidă (2) (trebuie să rămână în afară aproximativ un gang al șurubului), după care se rabate în sus.

Se verifică montajul

• Manetele de strângere rapidă (1) 4 trebuie strânse în așa măsură încât ele să stea culcate pe ghidon iar partea superioară a ghidonului să fie asamblată strâns cu partea inferioară. Dacă ghidonul nu este montat strâns sau dacă manetele de strângere rapidă nu stau în poziție corectă, se rabat în sens invers manetele respective și, prin deşurubare și reînșurubare, se plasează în poziția corectă.

- Se verifică poziția corectă a cablurilor (2, 3) și a clemelor de cablu (4, MB 2 RC).

7.3 Carburantul și uleiul de motor

Se va evita deteriorarea aparatului!

Înainte de prima pornire, se face umplerea cu ulei de motor. Pentru umplerea cu ulei de motor, respectiv alimentarea cu carburant, se va utiliza un accesoriu adecvat (de exemplu o pâlnie).

Ulei de motor:

Tipul de ulei de motor ce trebuie utilizat și cantitatea de ulei

necesară pentru umplere sunt specificate în instructiunile de utilizare pentru motorul

cu ardere internă.

Se va verifica cu regularitate nivelul uleiului (a se vedea instrucțiunile de utilizare pentru motorul cu ardere internă). Se va evita creșterea sau scăderea nivelului de ulei peste/sub nivelul corect. Înainte de punerea în funcțiune a motorului cu ardere internă, se va înșuruba strâns și corect bușonul rezervorului de ulei.

Carburant:

Recomandare:

carburant proaspăt de marcă, benzină fără plumb.

Indicații pentru calitatea carburantului (cifra octanică) se găsesc în instrucțiunile de utilizare pentru motorul cu ardere internă.

8. Elemente de comandă

8.1 Generalități

Pericol de accidentare

Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” (⇔ 4.).

- Pentru executarea tuturor operațiilor descrise, așezați aparatul pe o suprafață orizontală plană și rezistentă.

8.2 Rabaterea ghidonului

Pentru reducerea volumului în timpul transportului și al depozitării, ghidonului poate fi rabătut.

Pericol de prindere!

Prin slăbirea manetelor de strângere rapidă, ghidonul se poate rabate în mod necontrolat.

Din acest motiv, țineți întotdeauna bine ghidonul cu o mână atunci când slăbiți sistemul de fixare.

• Se opreşte motorul cu ardere internă și se scoate fișa de pe bujie. (⇒ 11.2)
• Se desprinde cablul de pornire. (⇒ 8.3)
• Se deschide maneta de strângere rapidă (1) stânga și dreapta și se așează atent ghidonul (2) în față.

8.3 Montarea și demontarea cablului de pornire

Montarea

• Se scoate fișa bujiei de pe motorul cu ardere internă.
• Se apasă maneta de oprire (1) a motorului spre ghidon și se menține apăsată.
• Se trage lent în afară cablul de pornire (2).
• Se eliberează maneta (1) de oprire motor și se introduce cablul de pornire (2) în ghidajul (3) al acestuia.
• Se conectează fișa de aprindere la bujie.

Demontarea

• Se scoate fișa bujiei de pe motorul cu ardere internă.
• Se trage cablul de pornire (2) afară din ghidajul de cablu (3).

8.4 Reglarea înălțimii de tăiere

Pericol de accidentare! Înainte de reglarea înălțimii de tăiere, opriți motorul cu ardere internă.

Se pot regla 4 înălțimi diferite de tăiere între 28 mm și 85 mm.

Treapta 1 = înălțimea de tăiere cea mai mică

Treapta 4 = înălțimea de tăiere cea mai mare

Pericol de accidentare!

Înălțimile reglate la axa din față și la cea din spate trebuie să fie identice.

1 Reglarea înălțimii de tăiere spate

• Se reglează înălțimea dorită de tăiere la axa spate (1).
  Pentru aceasta se sprijină aparatul cu o mână și se aduce mai întâi axa spate pe o parte și apoi pe cealaltă parte la treapta dorită a înăltimii de tăiere.
  Se va avea în vedere ca această înălțime să se afle pe aceeași treaptă la stânga și la dreapta (axa spate este paralelă cu carcasa).

2 Reglarea înălțimii de tăiere față

- MB 2 RT:

Se apasă spre exterior maneta de reglare a înălțimii de tăiere (2), se poziționează pe treapta dorită și apoi se înclichetează.

- MB 2 RC, MB 2 R:

Se reglează înălțimea dorită de tăiere la axa față (3).

Pentru aceasta se sprijină aparatul cu o mână și se aduce mai întâi axa față pe o parte și apoi pe cealaltă parte la

treapta dorită a înălțimii de tăiere. Se va avea în vedere ca înălțimea de tăiere să fie pe aceeași treaptă la stânga și la dreapta (axa față este paralelă cu carcasa).

9. Dispositive de siguranță

Aparatul este echipat cu mai multe sisteme de siguranță pentru funcționarea sigură și pentru protecția împotriva utilizării necorespunzătoare.

Pericol de accidentare!

Dacă este identificat un defect la dispozitivele de siguranță, aparatul nu trebuie pus în funcțiune. Adresați-vă unui distribuitor autorizat; VIKING recomandă distribuitorii autorizați VIKING.

9.1 Maneta oprire motor

Mașina de tuns iarba este echipată cu un dispozitiv de oprire a motorului.

În timpul funcționării, prin eliberarea manetei de oprire motor se oprește motorul cu ardere internă.

Motorul cu ardere internă și cuțitul se opresc în 3 secunde.

Pericol de accidentare!

Dacă timpul de rotire suplimentară a cuțitului la oprire este mai mare, nu se va mai folosi aparatul și se va preda distribuitorului autorizat.

Măsurarea timpului de rotire suplimentară

După pornirea motorului cu ardere internă, cuțitul se rotește și se aude un zgomot specific produs de aerul în mișcare. Timpul de funcționare suplimentară corespunde

duratei acestui zgomot specific după oprirea motorului cu ardere internă și el poate fi măsurat cu un cronometru.

10. Indicații pentru lucru

10.1 Informații generale privind răspândirea

La operația de răspândire, iarba tunsă este mărunțită de mai multe ori în zona cuțitelor printr-o dirijare specială a curentului de aer, după care este suflată înapoi în brazda de iarbă. Materialul tăiat rămâne pe suprafața de gazon.

Utilitate

larba tunsă intrată în putrefacție restituie pământului substanțele nutritive organice și, prin aceasta, servește ca îngrășământ natural.

Avantaje

Nu mai este necesară golirea coșului de colectare a ierbii și nici evacuarea la deșeuri a materialului tăiat. Se încetinește creșterea buruienilor și se pot economisi cantități considerabile de îngrășământ.

10.2 Când se poate efectua operația de răspândire a materialului vegetal?

VIKING recomandă ca operația de răspândire să se facă numai pe gazon uscat și la o înălțime nu prea mare a ierbii. Dacă iarba este prea înaltă, gazonul trebuie tuns prin două treceri. (⇒ 10.3)

Atentie!

În cazul unei înălțimi de tăiere prea mici sau al gazonului umed, carcasa se poate înfunda și cuțitul se poate bloca!

10.3 Cum trebuie efectuată răspândirea?

Condiții pentru o răspândire cu bune rezultate:

• se reglează înălțimea optimă de tăiere: se taie o treime din înălțimea ierbii.
• se utilizează cuțite bine ascuțite.
• se variază direcția de cosire și se asigură suprapunerea fâșilor cosite.

Mod de lucru pentru iarbă înaltă

La iarbă înaltă, gazonul trebuie cosit în două treceri.

Prima trecere:

Se taie gazonul într-o primă fază la înălțimea maximă.

A doua trecere:

După 12 până la 24 de ore după prima trecere, se răspândește gazonul în unghi drept față de prima direcție de tundere, reglând înălțimea de tundere la valoarea dorită.

10.4 Cât de frecvent trebuie efectuată răspândirea?

Se poate obține un gazon frumos și des prin răspândire frecventă și păstrarea scurtă a acestuia.

Perioada principală de creștere:

Primăvara:

răspândire de cel puțin 2 ori pe săptămână.

Vara și toamna:

răspândire cel puțin o dată pe săptămână.

11. Punerea în funcțiune a aparatului

11.1 Pornirea motorului cu ardere internă

Se va evita deteriorarea aparatului!

Nu se va porni motorul cu ardere internă în iarbă înaltă, respectiv pe cea mai mică înălțime de tăiere. Consecința ar fi o pornire îngreunată.

După procesul de pornire, datorită unei poziții fixe a clapetei de acceleratie, motorul cu ardere internă funcționează întotdeauna cu turația optimă de lucru.

Procesul de pornire la motorul cu ardere internă în stare rece:

- Numai la MB 2 R:

Se apasă de trei ori butonul de amorsare (1).

- Se apasă maneta de oprire motor (2) spre ghidon și se menține în această poziție.

• Se trage încet cablul de pornire (3) până se simte rezistența compresiei.
  Apoi se trage puternic și rapid până la lungimea brațului. Cablul de pornire (3) se conduce încet înapoi, pentru ca să se poată reînfășura.
  Se repetă operația până când motorul cu ardere internă pornește.

Procesul de pornire la motorul cu ardere internă în stare caldă:

Se va evita deteriorarea aparatului!

Dacă motorul cu ardere internă este cald, nu se mai acționează butonul de amorsare. Trebuie totuși avut în vedere că, atunci când vremea este foarte rece, motorul cu ardere internă se poate răci rapid.

- Procesul de pornire se derulează ca la motorul cu ardere internă în stare rece. Numai la MB 2 R:

Nu mai este necesară acționarea butonului de amorsare (1).

11.2 Oprirea motorului cu ardere internă

- Se eliberează maneta de oprire (1) a motorului.

Motorul cu ardere internă și cuțitul se opresc în 3 secunde.

11.3 Sistemul de actionare pentru deplasare (MB 2 RT)

Indicatie

Modelul MB 2 RT are un sistem de actionare a rotilor față.

1 Cuplarea sistemului de actionare pentru deplasare

• Se pornește motorul cu ardere internă. (⇒ 11.1)
• Se trage maneta de actionare deplasare (1) spre ghidon și se menține în această poziție.

Sistemul de actionare pentru deplasare se activează și mașina de tuns iarba se pune în mișcare înainte.

2 Decuplarea sistemului de actionare pentru deplasare

- Se eliberează maneta de actionare deplasare (1).

Sistemul de actionare pentru deplasare se dezactivează și mașina de tuns iarba se oprește din deplasare.

Motorul cu ardere internă și cuțitul funcționează în continuare.

12. Întreținerea

Pericol de accidentare!

Înaintea tuturor lucrărilor de întreținere- sau de curățare a aparatului, citiți cu atenție capitolul „Pentru siguranța dvs.” (⇔ 4.), mai ales subcapitolul „Întreținere și reparații” (⇔ 4.7), și respectați întocmai toate instrucțiunile de siguranță.

Înaintea tuturor lucrărilor de întreținere și curățare se lasă aparatul să se răcească și se scoate fișa bujiei!

Întreținerea anuală efectuată de distribuitor:

Maşina de tuns iarba trebuie verificată o dată pe an de către un distribuitor. VIKING recomandă distribuitorii autorizați VIKING.

12.1 Curățarea aparatului

Interval de întreținere:

După fiecare utilizare.

Pericol de accidentare!

Se opreşte motorul cu ardere internă, se lasă aparatul să se răcească și se scoate fișa bujiei. Înainte de a se așeza aparatul în poziția de curățare, se goleşte rezervorul de carburant (prin funcționarea motorului în gol până la terminarea carburantului).

Aducerea aparatului în poziția de curățare

• Se deschide maneta de strângere rapidă (1) și se plasează ghidonul (2) spre spate.
• Se ridică din față aparatul și se plasează în poziția de curățare ca în figură.

12.2 Verificarea uzurii cuțitelor

Interval de întreținere:

Înainte de fiecare utilizare.

Pericol de accidentare!

Cuțitele se uzează în mod diferit, în funcție de locul și de durata de utilizare. Dacă utilizați aparatul pe sol nisipos sau dacă-l utilizați frecvent în condiții uscate, cuțitul este solicitat mai mult și se uzează mai rapid față de durata medie.

Un cuțit uzat se poate rupe și poate provoca răniri grave. Din acest motiv, instrucțiunile de întreținere a cuțitelor trebuie întotdeauna respectate.

Modul de verificare

• Se aduce aparatul în poziția de curățare. (⇒ 12.1)
• Se curăță cuțitul (1) și se verifică dacă nu prezintă deteriorări (ciobituri sau fisuri).
• Se măsoară grosimea cuțitului (A) în mai multe locuri cu un șubler (2).
• Se măsoară muchia anterioară (B). În acest scop se așează o riglă (3) pe muchia anterioară a cuțitului, conform figurii.

Limite de uzură

Grosimea (A) a cuțitului trebuie să fie în orice loc de cel puțin 2 mm. Punctele cele mai importante sunt marcate pe figură.

Tăișurile pot fi reduce la ascuțire cu maximum 5 mm – distanța (B) (muchia anterioară).

12.3 Ascuțirea cuțitului

În cazul în care vă lipsesc cunoștințele necesare sau mijloacele auxiliare necesare, vă recomandăm să lăsați ascuțirea cuțitului în sarcina unui specialist. În cazul ascuțirii incorecte a cuțitului (unghi de ascuțire incorrect, dezechilibru etc.), este afectată funcționarea aparatului.

Instrucțiuni de ascuțire

• Se demontează cuțitul. (⇒ 12.4)
- În timpul ascuțirii se răcește cuțitul, de exemplu cu apă.
Nu trebuie să apară o colorație albăstruie deoarece, în acest caz, durata de lucru a tăișului se reduce.
- Pentru a evita vibrațiile datorate dezechilibrării, cuțitele se vor ascuți uniform.
- Se va respecta unghiul de ascutire de 30°.
- Se vor avea în vedere limitele de uzură (⇔ 12.2).

12.4 Demontarea și montarea cuțitului

Pericol de accidentare!

Se va lucra numai cu mănuși.

Cuțitul trebuie înlocuit dacă apar ciobituri sau fisuri sau dacă s-a atins o limită de uzură ( 12.2).

Demontarea

• Se ține fix cuțitul (1) și se slăbește șurubul cuțitului (2).
• Se scot şurubul (2) al cuṭitului, şaiba de siguranță (3) şi cuṭitul (1).

Montarea

- Se curăță suprafața de așezare a cuțitului și bucșa (4) a acestuia.

• Se aplică Loctite 243 pe şurubul (2) al cuțitului.
• Se așează cuțitul (1) pe bucșa (4), ca în figură.
• Se așează șaiba de siguranță (3) ca în figură și se strânge cu șurubul (2) al cuțitului cu un cuplu de 60 - 65 Nm.

Pericol de accidentare!

Se va respecta cu precizie cuplul prescris pentru strângerea surubului cuțitului.

La fiecare montare a cuțitului, se va înlocui șaiba de siguranță (3).

La fiecare schimbare a cuțitului, se va înlocui şurubul (2) al acestuia.

12.5 Motorul cu ardere internă

Interval de întreținere:

A se vedea instrucțiunile de utilizare ale motorului cu ardere internă.

Indicații generale:

Respectați indicațiile de exploatare și întreținere, pe care le găsiți în instrucțiunile anexate pentru utilizarea motorului cu ardere internă.

Deosebit de importante pentru o durată de utilizare îndelungată sunt menținerea permanentă a unui nivel suficient de ulei și înlocuirea cu regularitate a filtrului de ulei și de aer.

Intervalele recomandate de schimbare a uleiului precum și informațiile referitoare la uleiul de motor și cantitatea de umplere cu ulei se găsesc și în instrucțiunile de utilizare ale motorului cu ardere internă.

Aripioarele de răcire trebuie menținute permanent în stare curată pentru a asigura o răcire suficientă a motorului cu ardere internă.

12.6 Roțile și cutia de viteze

Lagărele roților nu necesită întreținere.

Cutia de viteze nu necesită întreținere.

12.7 Conservarea (pauza de iarnă)

În cazul unei pauze îndelungate în funcționarea aparatului (pauză de iarnă), se vor avea în vedere următoarele puncte:

• Se vor curăța cu atenție toate piesele exterioare ale aparatului.
• Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină.
• Se goleşte rezervorul de combustibil și carburatorul (de exemplu prin funcționare până la golire).
• Se deşurubează bujia (a se vedea instrucțiunile de utilizare ale motorului cu ardere internă) și se introduc în motor cca. 3 cm³ ulei de motor prin orificiul bujiei. După aceasta, se rotește motorul cu ardere internă de câteva ori fără bujie (prin tragerea cablului de pornire).

Pericol de incendiu!

Fișa bujiei se menține la distanță de capul bujiei datorită pericolului de aprindere.

• Se înșurubează din nou bujia (a se vedea instrucțiunile de utilizare ale motorului cu ardere internă).
• Se efectuează schimbul de ulei (a se vedea instructiunile de utilizare ale motorului cu ardere internă).
• Se păstrează aparatul într-un spațiu uscat, închis și fără praf. Asigurați-vă că aparatul este depozitat în locuri inaccesibile copiilor.

13. Transportul

13.1 Transportul

Pericol de accidentare!

Înainte de transport, aveți în vedere capitolul „Pentru siguranța dumneavoastră”. (⇔ 4.4) Transportați aparatul numai cu ajutorul unei a doua persoane. Pentru aceasta se va purta întotdeauna îmbrăcăminte adecvată de protecție (încăltăminte de siguranță, mănuși rezistente). Înaintea ridicării, respectiv a transportului, scoateți fișa de pe bujie.

Ridicarea sau deplasarea aparatului

• A Ghidon montat: se ține aparatul de mânerul de purtare față (1) și de ghidonul (2).
• B Ghidon rabatat: se ține aparatul de mânerul de purtare față (1) și de părțile inferioare (3) ale ghidonului.

Transportul aparatului

Aparatul se transportă numai pe o suprafață curată și plană, așezat pe toate cele 4 roți.

- Se asigură aparatul cu mijloace adecvate împotriva alunecării. Se fixează cabluri respectiv chingi pe mânerul de purtare față (1) și pe părțile inferioare (3) ale ghidonului.

14. Protecția mediului

larba tunsă nu trebuie aruncată la gunoi, ci trebuie transformată în compost.

Ambalajul, aparatul și

accesoriile sunt realizate din

materiale reciclabile și se vor evacua la deșeuri în mod corespunzător.

Evacuarea separată și corectă la deșeuri a resturilor de material stimulează reutilizarea în fabricație a materialelor de valoare. Din acest motiv, după trecerea perioadei normale de utilizare, aparatul trebuie predat la un centru de colectare materiale de valoare. Pentru evacuarea la deșeuri, aveți în vedere indicațiile cuprinse în capitolul „Evacuarea la deșeuri“ (⇔ 4.9).

Adresați-vă unui centru de reciclare sau distribuitorului dvs. autorizat pentru a afla cum trebuie evacuate în mod corespunzător la deșeuri produsele care nu mai sunt folosite.

15. Piese de schimb cerute mai frecvent

Cuțit (cuțit de răspândire)

6357 702 0101

Şurub cuțit

9008 319 9028

Şaibă de siguranță

0000 702 6600

i Elementele de fixare a cuțitului (de exemplu șurubul cuțitului, șaiba de siguranță) trebuie înlocuite la schimbarea cuțitului, respectiv la montarea acestuia. Piesele de schimb se pot obține de la distribuitorii autorizați VIKING.

16. Planul de întreținere

16.1 Confirmare de predare

Model:

Număr de serie:

Data:

Următoarea operație de întreținere

Data: ____ ____ ____ ____ ____ ____

16.2 Confirmare de service

Cu ocazia lucrărilor de întreținere, prezentați aceste instrucțiuni de utilizare distribuitorului dvs. autorizat VIKING. Acesta confirmă în rubricile formularului efectuarea lucrărilor de service.

Operatie de service efectuată la data de

Data următoarei operații de service

17. Reducerea uzurii și evitarea deteriorărilor

Indicații importante pentru întreținerea și îngrijirea grupei de produse

Maşini de tuns iarba cu motor pe benzină

Firma Viking nu își asumă nicio răspundere pentru daune materiale și vătămări corporale care se produc prin nerespectarea indicațiilor din instructiunile de utilizare, în special în ceea ce privește siguranța, utilizarea și întreținerea, precum și datorită utilizării unor accesorii sau piese de schimb neatestate.

Vă rugăm să respectați neapărat următoarele indicații importante pentru evitarea deteriorărilor sau a uzurii excesive a aparatului dumneavoastră VIKING:

1. Piese de uzură

Chiar și în cazul utilizării conform destinației, unele piese ale aparatului VIKING sunt supuse unei uzuri normale și trebuie să fie înlocuite la timp, în funcție de modul și durata de utilizare.

Printre acestea se numără:

- C u titul

– Cureaua trapezoidală (MB 2 RT)

- Pneurile

2. Respectarea indicatiilor cuprinse în aceste instrucțiuni

Utilizarea, întreținerea și depozitarea aparatului VIKING trebuie să se efectueze conform celor descrise în aceste instrucțiuni de utilizare. Toate deteriorările

cauzate de nerespectarea instrucțiunilor de siguranță, exploatare și întreținere, cad în sarcina exclusivă a utilizatorului.

Acest lucru este valabil în special pentru:

• modificări ale produsului neautor de firma VIKING.
  – utilizarea de materiale consumabile neadmise de VIKING (pentru lubrifianti, benzină și ulei de motor, a se vedea specificațiile producătorului).
  – utilizarea pe aparat a unor scule sau accesorii care nu sunt permise, nu sunt adecvate sau care sunt de o calitate inferioară.
• utilizarea neconformă cu destinația produsului.
  – utilizarea produsului la manifestări sportive sau concursuri.
  – defecte cauzate de utilizarea în continuare a produsului cu componente defecte.

3. Lucrări de întreținere

Toate lucrările enumerate în capitolul "Întreținere" trebuie să fie executate în mod regulat.

În măsura în care aceste lucrări de întreținere nu sunt efectuate de utilizatorul însuși, se va dispune efectuarea lor de către un distribuitor autorizat.

VIKING recomandă efectuarea de lucrări de întreținere și reparații numai la distribuitorii autorizați VIKING.

Distribuitorii autorizați VIKING sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Dacă aceste lucrări sunt omise, pot apărea defecte care cad exclusiv în sarcina utilizatorului.

Printre acestea se numără:

• coroziunea și alte defectiuni rezultate în urma unei depozitări necorespunzătoare.
  orizdefecțiuni ale aparatului datorate utilizării unor piese de schimb de calitate inferioară.
  – defectiuni ale motorului rezultate din neefectuarea la timp sau efectuarea insuficientă a operațiilor de întreținere, respectiv defectiuni datorate lucrărilor de întreținere sau reparație care nu au fost efectuate în atelierele unor distribuitori de specialitate.

18. Declarația de conformitate CE a producătorului

Noi,

VIKING GmbH

Maşina de tuns iarba condusă manual, cu motor cu ardere internă (MB)

Produsul este proiectat și fabricat cu respectarea următoarelor standarde: EN ISO 5395-1, EN ISO 5395-2

Procedura utilizată pentru evaluarea conformității: Anexa VIII (2000/14/EC)

Numele și adresa organismului de atestare desemnat:

Alcătuirea și păstrarea documentației tehnice: Johann Weiglhofer VIKING GmbH

Anul de fabricație și numărul de serie sunt indicate pe eticheta aparatului.

MB 2.2 R:

Nivel de putere acustică măsurat: 92,0 dB(A)

Nivel maxim al puterii acustice: 94 dB(A)

Nivel de putere acustică măsurat: 92,5 dB(A)

Nivel maxim al puterii acustice: 94 dB(A)

Langkampfen, 2015-01-02 (AAAA-LL-ZZ)

VIKING GmbH

Şef departament cercetare și dezvoltare produse

19. Specificații tehnice

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Număr de identificare serie 6357
Motor cu ardere internă, tip constructiv	Motor cu ardere internă în 4 timpi
Dispozitiv de tăiere	Suport cuțit
Lățime de tăiere	46 cm
Sistem de pornire Pornire cu cablu
Dispozitiv de protectie Oprire motor
Cuplu de strângereșurub cuțit	60 - 65 Nm
roată față	200 mm
roată spate	200 mm
Înălțime de tăiere	28 - 85 mm
Conform Directivei
2000/14/EC:
Nivel maxim de putere acustică L_WAd	94 dB(A)
Conform Directivei
2006/42/EC:
Nivel de presiune acustică la locul de muncă L_pA	81 dB(A)
Incertitudine K_pA	2 dB(A)
MB 2.2 R
Tip motor	B&S seria 450
Putere nominală la turație nominală	1,6 - 2900 kW - rot/min
Cilindree	125 cmc
Rezervor de carburant	0,8 l
Turație dispozitiv de tăiere	2900 rot/min

MB 2.2 R

Factor de vibratiți

indicat conform

EN 12096:

Valoare măsurată

a_hw

7,00 m/s²

2,80 m/s²

Incertitudine K_hw

Măsurători conform

EN 20643

L//H

124/49/100 cm

Greutate:

22 kg

MB 2.2 RC

Tip motor

Kohler XT675

Putere nominală la

2,2 - 2800

turație nominală

kW - rot/min

Cilindree

149 cmc

Rezervor de

carburant

1,4 |

Turație dispozitiv de tăiere

2800 rot/min

Factor de vibrații

indicat conform

EN 12096:

Valoare măsurată

a_hw

5,00 m/s²

Incertitudine K_hw

2,50 m/s²

Măsurători conform

EN 20643

L//H

124/49/100 cm

Greutate:

26 kg

MB 2.2 RT

Tip motor

Kohler XT675

Putere nominală la

2,2 - 2800

turație nominală

kW - rot/min

Cilindree

149 cmc

Rezervor de

carburant

1.41

Turație dispozitiv de tăiere

2800 rot/min

MB 2.2 RT

Factor de vibratii

indicat conform

EN 12096:

Valoare măsurată

a_hw 5,90 m/s ^2

Incertitudine K_hw 2,36 m/s²

Măsurători conform

EN 20643

Actionare: Roată față 1 viteză înainte

Viteză de deplasare 3,5 km/h

L/I/H 140/50/105 cm

Greutate: 29 kg

20. Identificarea cauzelor defectiunilor

* consultați, eventual, un distribuitor de specialitate; VIKING vă recomandă distribuitorii autorizați VIKING.

a se vedea instructiunile de utilizare pentru motorul cu ardere internă.

Defectiune:

Motorul cu ardere internă nu pornește

Cauză posibilă:

• Maneta de oprire a motorului nu este acționată.
• N u e x i s t à carburant în rezervor.
  – Conducta de carburant este înfundată.
• În rezervor se găsește carburant de calitate slabă, murdar sau vechi.
  – Filtrul de aer este murdar.
• Fișa bujiei este scoasă de pe bujie; cablul de aprindere este fixat slab în fișă.

- Bujia este ancrasată sau defectă; distanță incorectă între electrozi.

Remediu:

– Se apasă maneta de oprire a motorului spre ghidon și se menține apăsată. (⇒ 11.1)
- Se com p l e t e a z ă car carburant. ( 7.3)
- Securăță conducta de carburant. 📄, ✗
- Se utilizează numai carburant proaspăt de marcă, benzină fără plumb; se curăță carburatorul. 📄, ✕
- Se curăță filtrul de aer. 📄, ✕
- Se conectează fișa bujiei; se verifică legătura dintre cablul de aprindere și fisă. 📄, ✗
- Se curăță sau se înlocuiește bujia; se reglează distanța dintre electrozi. ✗

Defectiune:

Pornire îngreunată sau puterea motorului cu ardere internă scade în timpul lucrului.

Cauză posibilă:

– Carcasa maşinii de tuns iarba este înfundată.
- Cosire cu treaptă prea joasă de tăiere, respectiv viteza de înaintare este prea mare în raport cu înălțimea de tăiere.
- Apă în rezervorul de carburant și în carburator; carburatorul este înfundat.
– Rezervorul de carburant este murdar.
– Filtrul de aer este murdar.
– Bujie ancrasată.

Remediu:

• Se curăță carcasa mașinii de tuns iarba (se scoate fișa de pe bujie!) (⇒ 12.1)
• Se reglează o treaptă mai înaltă de tăiere, respectiv se reduce viteza de deplasare. (⇒ 8.4)

• Se goleşte rezervorul de carburant și se curăță conducta de carburant și carburatorul. ✗

• Se curăță rezervorul de carburant. ✿

• Se curăță filtrul de aer. ✗
• Se curăță bujia. ✗

Defecțiune:

Motorul cu ardere internă se încălzește to de mult.

Cauză posibilă:

– Nivel prea mic de ulei în motorul cu ardere internă.
– Aripioarele de răcire sunt murdare.

Remediu:

• Se schimbă uleiului din motor. (⇒ 12.5)
• S e c u r ătă aripioarele de răcire. (⇒ 12.1)

Defectiune:

Vibratii puternice în timpul funcționării.

Cauză posibilă:

• Unitate de tăiere defectă.
  – Sistemul de fixare a motorului cu ardere internă este slăbit.

Remediu:

• Se controlează cuțitul, axul cuțitului și fixarea cuțitului (șurubul cuțitului și șaiba de siguranță) și eventual se repară. ✗
  – Se strâng şuruburile de fixare a motorului cu ardere internă. ✗

Defectiune:

Tundere neaspectuoasă, gazonul se îngălbenește.

Cauză posibilă:

• C u titul este tocit sau uzat.
  – Viteza de avans este prea mare pentru înălțimea de tăiere.

– Carcasa nu este paralelă cu solul.

Remediu:

• Se ascute cuțitul sau se înlocuiește (⇒ 12.3), (⇒ 12.4), ✗
  – Se reduce viteza de avans și/sau se alege înălțimea corectă de tăiere
• Se reglează înălțimea de tăiere față și spate pe aceiași treaptă. (⇒ 8.4)

Defectiune (MB 2 RT):

Nu există tracțiune la acționarea manetei de cuplare a sistemului de acționare pentru deplasare.

Cauză posibilă:

– Cablul de actionare pentru deplasare este defect (de exemplu îndoit).

Remediu:

- Se înlocuiește cablul de actionare pentru deplasare. ✗
