MANUAL DE UTILIZARE MA 339 C VIKING

Stimată clientă, stimate client,

Vă multumim pentru că v-ați decis pentru un produs de calitate al firmei VIKING.

Acest produs a fost realizat pe baza celor mai moderne tehnologii de fabricație și a unor măsuri cuprinzătoare de asigurare a calității, deoarece scopul nostru este atins doar dacă sunteți mulțumiți de aparatul dvs.

Dacă aveți întrebări referitoare la acest aparat, vă rugăm să vă adresați distribuitorului dvs. sau direct societății noastre de distribuție.

Vă dorește să utilizati cu plăcere aparatul dvs. VIKING,

Dr. Peter Pretzsch

Conducerea executivă

1. Cuprins

Despre aceste instrucțiuni de utilizare 436

Generalități 4 Variante în funcție de țară 436 Indicații privind citirea instrucțiunilor de utilizare 436

Descrierea aparatului 437

Pentru siguranța dvs. 437

Generalități 4 Acumulatorul 438 Încărcătorul 438 Transportul 439 Măsuri pregătitoare 439 Reguli la tunderea ierbii 440 Întrținerea, curățarea, reparațiile și depozitarea 441 Evacuarea la deșeuri 442

Descrierea simbolurilor 442

Continutul pachetului 443

Pregătirea aparatului pentru lucru 443 Generalități 4 Montarea ghidonului simplu (MA 339 C) 443 Montarea ghidonului dublu (MA 339) 443 Asamblarea coșului de colectare iarbă 444

Acumulatorul și încărcătorul 444 Generalități 4 Conectarea electrică a încărcătorului 444 Scoaterea/montarea acumulatorului 444 Încărcarea acumulatorului 444 Indicatorul LED de pe acumulator 445

Indicatorul LED de pe încărcător 445

Elemente de comandă 446 Ștecherul de siguranță 446 Compartimentul acumulatorului 446 Ghidonul simplu (MA 339 C) 446 Ghidonul dublu 3MA 339) 447 Coșul de colectare iarbă 447 Sistem central de reglare a înălțimii de tăiere 447

Indicații pentru lucru 447 Generalități 4 Tunderea ierbii pe pante 448 Încărcarea corectă a motorului electric 448 Când cuțitul se blochează 448 Protectția termică la suprasarcină a motorului electric 448

Dispositive de siguranță 448 Ștecherul de siguranță 448 Comanda bimanuală 448 Frâna motorului 448

Punerea în funcțiune a aparatului 448 Măsuri pregătitoare 448 Pornirea mașiniă de tuns iarba 448 Oprirea mașinii de tuns iarba 448 Indicatorul nivelului de umplere 449 Golirea coșului de colectare a ierbii 449

Întreținerea 449 Generalități 4 Curățarea aparatului 449 Motorul electric și roțile 450 Acumulatorul 450 Încărcătorul 450 Întreținerea cuțitelor 450 Demontarea și montarea cuțitului 450 Ascuțirea cuțitului 451 Conservarea (pauza de iarnă) 451

Transportul 451

Deplasarea și fixarea maşinii de tuns iarba 451

Reducerea uzurii și evitarea deteriorărilor 452

Protectia mediului 452

Obligația de primire a aparatelor returnate după scoaterea definitivă din funcțiune 453

Piese de schimb cerute mai frecvent 453

Declarația de conformitate CE a producătorului 453

Specificații tehnice 453

Identificarea cauzelor defectiunilor 455

Planul de întreținere	457

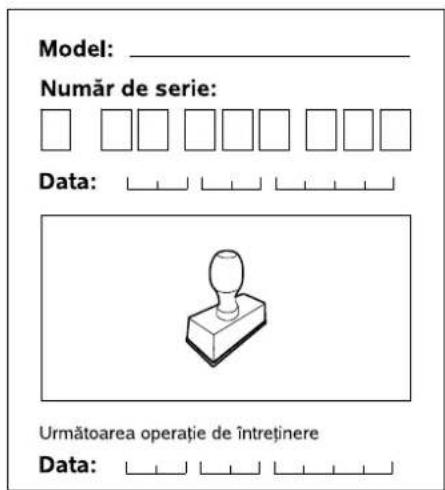

Confirmare de predare	457
Confirmare de service	457

2. Despre aceste instructiuni de utilizare

2.1 Generalități

Aceste instrucțiuni de utilizare reprezintă instrucțiuni de exploatare originale ale producătorului în sensul directivei UE 2006/42/EC.

Firma VIKING lucrează permanent la dezvoltarea gamei sale de produse; de aceea ne rezervăm dreptul de a efectua modificări ale setului de livrare sub aspectul formei, al tehnologiei sau al dotărilor.

Din acest motiv, nu se pot solicita daune sau alte pretenții pe baza datelor și figurilor din această broșură.

2.2 Variante în funcție de țară

VIKING livrează încărcătoarele cu ștechere și comutatoare diferite, în funcție de țara de destinație.

În imagini sunt reprezentate Încărcătoarele cu ștechere Euro; racordul la rețea al aparatelor cu alte tipuri de ștechere se face în același mod.

2.3 Indicații privind citirea instrucțiunilor de utilizare

Imaginile și textele descriu anumite operații.

Toate simbolurile aplicate pe aparat sunt explicate în aceste instrucțiuni de utilizare.

Direcția în care se privește:

Direcția privirii în timpul utilizării - „stânga” și „dreapta” în instrucțiunile de utilizare: utilizatorul se află în spatele aparatului și privește înainte, în direcția de deplasare.

Trimiteri la capitole:

Cu ajutorul unei săgeți se face trimitere la capitole și subcapitole pentru mai multe detalii. Exemplul următor face trimitere la un capitol: (⇔ 2.1)

Marcarea pasajelor de text:

Instrucțiunile descrise pot fi marcate în următoarele moduri.

Operatii care necesită intervenția utilizatorului:

• Se deşurubează şurubul (1) cu
  şurubelnită, se acționează maneta (2)
  ...

Enumerări de ordin general:

- Utilizarea produsului la manifestări sportive sau concursuri

Texte cu semnificație suplimentară:

Pentru a le evidenția suplimentar în instrucțiunile de utilizare, pasajele de text cu semnificație suplimentară sunt marcate cu unul dintre simbolurile descrise în continuare.

Pericol!

Pericol de accidentare sau rănire gravă a persoanelor. Trebuie adoptat sau trebuie evitat un anumit comportament.

Avertizare!

Pericol de rănire a persoanelor. Printr-un anumit comportament se previn răniri posibile sau probabile.

Atentie!

Răniri ușoare sau daune materiale pot fi prevenite printr-un anumit comportament.

Indicatie

Informații pentru o mai bună folosire a aparatului și pentru prevenirea posibilelor greșeli de utilizare.

Texte cu trimitere la figuri:

Figurile care explică utilizarea aparatului le găsiți la începutul instrucțiunilor de utilizare.

Simbolul cameră foto servește la asocierea figurilor de pe paginile cu figuri cu pasajele de text corespunzătoare din instrucțiunile de utilizare.

3. Descrierea aparatului

1 Partea superioară a ghidonului
2 Partea inferioară a ghidonului
3 Carcasa
4 Capota motor
5 Roata spate
6 Roata față
7 Coşul de colectare iarbă
8 Mânerul superior pentru transport
9 Mânerul inferior pentru transport
10 Clapeta de evacuare
11 Mânerul rotativ
12 Maneta de strângere rapidă
13 Maneta de strângere rapidă
14 Maneta de oprire motor
15 Maneta sistemului de reglaj înălțime
16 Butonul de pornire
17 Eticheta produsului
18 Capacul
19 Štecherul de siguranță
20 Acumulatorul
21 Încărcătorul

4. Pentru siguranța dvs.

4.1 Generalități

În timpul lucrului cu maşina de tuns iarba se vor respecta neapârat următoarele instructiuni de prevenire a accidentelor.

Înainte de prima punere în funcțiune, se vor citi complet și cu atenție instrucțiunile de utilizare și se vor păstra într-un loc sigur,

pentru o consultare ulterioară.

Familiarizați-vă cu elementele de reglaj și cu utilizarea aparatului.

Înainte de prima utilizare, trebuie efectuat un instructaj de către vânzător sau altă persoană instruită.

După consumul de alcool, de medicamente care diminuează capacitatea de reactie, sau după consumul de droguri, nu este permis lucrul cu mașina de tuns iarba.

Nu tundeți niciodată iarba dacă în apropiere sunt persoane, în special copii, sau animale.

Aveți în vedere că în cazul accidentării unor persoane sau al deteriorării bunurilor acestora, utilizatorul este cel responsabil.

Aparatul poate fi transmis (împrumutat) numai unor persoane care sunt familiarizate în principiu cu acest model și cu utilizarea lui. Împrumutați aparatul numai împreună cu instrucțiunile de utilizare.

Atentie – pericol de accidentare!

Mașina de tuns iarba este destinată pentru utilizare privată și numai pentru tunderea ierbii; o altă utilizare nu este permisă și poate fi periculoasă sau poate produce deteriorări ale aparatului.

Datorită pericolului de accidentare a utilizatorului, mașina de tuns iarba nu trebuie folosită, de exemplu, pentru următoarele lucrări (enumerare incompletă):

– pentru tunderea tufelor, a gardurilor vii și a arbuștilor,

• pentru tăierea plantelor agățătoare,
  – pentru îngrijirea gazonului de pe acoperişuri și din jardinierele balcoanelor,
  – pentru curățarea drumurilor de acces (aspirare, suflare, îndepărtare a zăpezii),
• pentru tocarea și mărunțirea resturilor de la arbori și garduri vii,
• pentru nivelarea ridicăturilor de pământ, cum ar fi, de exemplu, mușuroaiele de cârtită,
  – pentru transportul materialului cosit în afara coșului de colectare a ierbii prevăzut în acest scop.

Atentie – pericol de accidentare!

Pot fi utilizate numai accesorii livrate de VIKING sau aprobate în mod expres de această firmă pentru montare pe acest aparat. De asemenea, nu trebuie efectuate nici un fel de modificări asupra aparatului.

La utilizarea în spații publice, parcuri, terenuri de sport, pe drumuri și în întreprinderi agricole și forestiere, sunt necesare măsuri sporite de precauție.

Atenție! Periclitarea sănătății datorită vibratiilor!

Solicitarea excesivă prin vibrații poate duce la afectarea sistemului nervos și circulator, în special la persoanele cu probleme circulatorii.

Consultați medicul în cazul aparitiei unor simptome care ar putea fi declanșate de solicitarea prin vibrații. Astfel de simptome, care apar mai ales la nivelul degetelor, mâinilor și articulațiilor mâinilor, pot fi, de exemplu (fără ca enumerarea să fie limitativă):

- a m o r teală,

• dureri,
• slăbiciune musculară,
• s c h i m b ări ale culorii pielii,
• furnicături neplăcute.

Nu este permisă utilizarea aparatului de către copii, persoane cu capacități corporale, senzoriale sau spirituale limitate sau cu experiență și cunoștințe insuficiente sau de către persoane care nu cunosc instrucțiunile.

Nu permiteți niciodată copiilor sau tinerilor sub 16 ani să folosească aparatul.Reglementările locale pot stabili vârsta minimă a utilizatorului.

Nu se permite efectuarea de modificări la aparat care pot provoca creșterea nivelului de zgomot.

Pericol de moarte prin asfixiere! Pericol de asfixiere pentru copii dacă se joacă cu materialul de ambalare. Materialul de ambalare nu se va ține în niciun caz la îndemâna copiilor.

4.2 Acumulatorul

Se vor utiliza numai accumulatori orginali STIHL.

Accumulatorul STIHL se va utiliza numai la aparatele STIHL sau VIKING și se va încărca numai cu încărcătoarele STIHL.

Nu se va deschide niciodată accumulatorul.

Nu se va lăsa accumulatorul să cadă pe jos.

Nu se vor utiliza acumulatori defecti sau deformați.

Accumulatorul se va păstra în locuri inaccesibile copiilor.

Acumulatorul se va utiliza și păstra numai la temperaturi cuprinse între -10°C și maximum +50°C.

Accumulatorul va fi protejat contra radiației solare directe, căldurii și focului – nu se va arunca niciodată în foc – pericol de

explozie!

Accumulatorul va fi protejat contra ploii – nu se va scufunda în apă.

Acumulatorul nu va fi introdus în cuptorul cu microunde și nu va fi supus la presiuni ridicate.

Contactele acumulatorului nu se vor lega (scurtcircuita) niciodată cu obiecte metalice. Prin scurtcircuitare, accumulatorul poate fi deteriorat.

Accumulatorii neutilizați vor fi ținuți la distanță de obiecte metalice (de exemplu cuie, monede, bijuterii). Nu se vor utiliza containere de transport metalice – pericol de explozie și incendiu!

În cazul utilizării incorecte, se poate scurge lichid din accumulator – se va evita contactul cu acest lichid! În caz de contact accidental, locul afectat se va spăla cu apă. Dacă lichidul ajunge la ochi, se va solicita suplimentar și ajutorul medicului. Lichidul scurs din accumulator poate provoca iritații, arsuri și alte afecțiuni ale pielii.

Nu se vor introduce niciun fel de obiecte în fantele de aerisire ale accumulatorului.

Numărul de elemente și capacitatea aferentă, conform specificației producătorului elementelor.

Pentru alte indicații privind siguranța, a se vedea www.stihl.com/safety-data-sheets

4.3 Încărcătorul

Se va avea în vedere și se va păstra în siguranță fișa încărcătorului STIHL.

Se vor utiliza numai încărcătoare originale STIHL.

Este interzisă utilizarea de încărcătoare defecte.

Încărcătorul se va utiliza numai pentru acumulatorii STIHL tip „AP” cu geometria potrivită, cu o capacitate de maximum 10 Ah și o tensiune de maximum 42 V.

Nu se vor încărca accumulatori defecti sau deformați.

Tensiunea și frecvența rețelei trebuie să corespundă cu datele de pe eticheta plasată pe partea inferioară a încărcătorului, respectiv cu cele din capitolul „Date tehnice” (⇔ 19.).

Nu se va deschide încărcătorul.

După utilizare se va scoate ștecherul din priză și încărcătorul se va păstra într-un loc inaccesibil copiilor.

Încărcătorul se va feri de apă și umezeală.

Încărcătorul se va utiliza și păstra numai în încăperi închise și uscate.

Încărcătorul se va utiliza numai la temperaturi cuprinse între +5°C și +40°C.

Încărcătorul nu se va acoperi pentru a se putea răci în bune condiții.

Nu se vor introduce obiecte în fantele de aerisire ale încărcătorului – pericol de electrocutare și scurtcircuit!

Nu se vor lega (scurtcircuita) niciodată contactele încărcătorului cu obiecte metalice (de exemplu cuie, monede, bijuterii) – pericol de scurtcircuit!

Nu se va utiliza încărcătorul niciodată pe o suprafață inflamabilă (de exemplu hârtie, textile), respectiv în mediu ambiant ușor inflamabil – pericol de incendiu!

Nu se va utiliza niciodată încărcătorul în medii ambiante cu pericol de explozie, adică în medii în care se află fluide (vapori), gaze sau pulberi inflamabile. Încărcătoarele pot produce scântei care să aprindă pulberea sau vaporii – pericol de explozie și incendiu!

În cazul apariției de fum sau foc în încărcător, se va scoate imediat ștecherul din priză.

Atenție! Pericol de electrocutare! Deosebit de importante din punct de vedere al siguranței electrice sunt

ștecherul de rețea și cablul de alimentare. Nu este permisă punerea în funcțiune a încărcătorului cu cablul de alimentare deteriorat pentru a nu se expune pericolului de electrocutare. Din acest motiv, cablurile de alimentare vor fi verificate periodic să nu prezinte semne de deteriorare sau îmbătrânire (fragilitate).

Încărcătorul se va conecta numai la o priză instalată conform reglementărilor. Priza va trebui să fie protejată de un releu diferențial de protecție, cu un curent de declanșare de cel mult 30 mA.

Nu efectuați niciun fel de reparații la încărcător, în special la cablul de alimentare și ștecherul de rețea. Pentru remedierea cablului de alimentare deteriorat trebuie apelat la electricieni calificați.

Pentru deconectarea încărcătorului de la rețea se va trage întotdeauna de ștecher, nu de cablul de alimentare.

Cablul de alimentare se va așeza și marca astfel încât să nu poată fi deteriorat și să nu pericliteze pe nimeni – se va evita pericolul de împiedicare.

Nu se va utiliza cablul de alimentare în scopuri improprii, cum ar fi purtarea sau atârnarea încărcătorului.

4.4 Transportul

Lucrați numai cu mănuși pentru a evita rănirea la atingerea pieselor ascuțite ale aparatului.

Înainte de transport se oprește aparatul, se așteaptă opirea cuțitului și apoi se scoate ștecherul de siguranță.

La ridicarea aparatului, aveți în vedere indicațiile din capitolul „Transportul“ (⇔ 14.).

Aveți în vedere greutatea aparatului și, dacă este necesar, folosiți sisteme auxiliare de încărcare (rampe de încărcare, dispositive de ridicare).

În cursul operațiilor de ridicare și transport se va evita contactul cu cuțitul.

Aparatul se va transporta numai cu motorul rece.

Pe suprafața de încărcare, aparatul și componentele sale transportate împreună cu acesta (de exemplu coșul de colectare iarbă) se vor asigura cu elemente de fixare dimensionate corespunzător (chingi, cabluri etc.).

La transportul aparatului, aveți în vedere prevederile legale din zonă, în special cele referitoare la asigurarea încărcăturii și la transportul obiectelor pe suprafețe de încărcare.

Accumulatorul nu se lasă în autovehicul și nu se expune niciodată la radiatie solară directă.

Accumulatorii litiu-ion trebuie manevrați cu deosebită grijă în timpul transportului. În timpul transportului, accumulatorii trebuie asigurați în mod special contra scurtcircuitării. De aceea se va păstra ambalajul original de carton al accumulatorului, iar accumulatorii STIHL vor fi transportați fie în ambalajul original nedeteriorat, fie în mașina de tuns iarba.

4.5 Măsuri pregătitoare

Persoanele care nu cunosc instrucțiunile de utilizare nu au voie să folosească aparatul.

Respectați reglementările locale referitoare la orele de utilizare a aparatelor de grădină acționate cu motor.

În timpul tunderii se va purta întotdeauna încălțăminte rezistentă și pantaloni lungi. Nu

tundeți iarba descălțat sau încălțat cu sandale.

Verificați întreaga zonă în care se va utiliza aparatul și îndepărtați toate pietrele mari, bețele, sărmele, oasele și toate celelalte corpuri străine ce ar putea fi aruncate în sus de aparat.

Înainte de utilizare se va verifica vizual dacă scula de tăiere, şuruburile de fixare, tabla de protecție și întreaga unitate de tăiere se află într-o stare perfectă de

functionare, se va acorda atenție deosebită așezării sigure, deteriorărilor precum și uzurii ( 13.6).

Înlocuiți înainte de utilizare componentele deteriorate sau uzate. Etichetele referitoare la pericole și la avertizări de pe aparat care sunt deteriorate sau care au devenit ilizibile vor fi înlocuite.

Distribuitorul dumneavoastră VIKING vă pune la dispoziție etichete autocolante de schimb.

Nu folosiți niciodată mașina de tuns iarba cu dispozitive de protecție deteriorate, fără frână motor în funcțiune sau fără dispozitive de protecție montate, de exemplu fără clapetă de evacuare sau fără coș de colectare iarbă.

Din motive de siguranță, utilizati un coș de colectare a ierbii nedeteriorat.

Dispozitivele de comandă montate pe aparat nu trebuie să fie demontate sau dezactivate, (de exemplu prin legarea manetei de oprire a motorului de ghidon).

Se vor respecta indicațiile din capitolul „Accumulatorul” (⇒ 4.2) și „Încărcătorul” (⇒ 4.3).

4.6 Reguli la tunderea ierbii

Păstrați o distanță corespunzătoare, în special față de copii și animale. Luați măsuri

pentru a exclude posibilitatea periclitării altor persoane.

Nu tundeți iarba la temperaturi ambiante sub +5°C.

VIKING vă recomandă să purtați întotdeauna antifoane în timpul lucrului. În principiu,

atunci când nivelul de presiune acustică la locul de muncă depășește 80 dB(A), trebuie purtate antifoane.

Nu se va tunde în timp ce plouă. Lucrul pe ploaie sau în mediu umed poate provoca deteriorarea aparatului.

Nu tundeți iarbă umedă și nu tundeți niciodată în timp ce plouă. Când iarba este umedă, crește pericolul de accidentare (stabilitate redusă a utilizatorului).

Nu lăsați mașina de tuns iarba neprotejată în ploaie.

Tundeți iarba numai la lumină naturală sau la o lumină artificială corespunzătoare.

Pentru pornirea aparatului, așezați-l pe o suprafață plană. La pornirea motorului, aparatul nu trebuie înclinat.

Puneți în funcțiune maçina de tuns iarba numai cu compartimentul acumulatorului închis ( 9.2).

Porniti motorul cu atenție; respectați indicațiile din capitolul „Punerea în funcțiune a aparatului” (⇒ 12.). Păstrați o distanță suficientă între picioarele dvs. și cuțit.

Conduceți aparatul numai la pas – nu alergați niciodată în timp ce lucrați cu aparatul. Prin conducerea aparatului la viteză mai mare, crește pericolul de accidentare prin împiedicare, alunecare etc.

Opriți motorul

– când aparatul trebuie transportat pe alte suprafețe decât cele acoperite cu iarbă,

– când aparatul trebuie adus pe suprafața de tundere și apoi trebuie retras din nou,

- înainte de a scoate coşul de colectare a ierbii.

Asigurati-vă o poziție sigură pe pante. Evitați folosirea aparatului pe pante exagerat de înclinate pentru a evita riscul pierderii controlului asupra aparatului.

Fiți foarte atenți când schimbați direcția de mers pe pante pentru a nu pierde controlul asupra aparatului.

Tundeți iarba pe pante numai în direcție transversală, niciodată în susul sau în josul pantei pentru ca, în caz de pierdere a controlului asupra aparatului, aparatul cu motorul în funcțiune să nu se răstoarne peste dvs.

Atentie – pericol de împiedicare!

Fiți deosebit de precauți la deplasarea înapoi și la tragerea mașinii de tuns iarba.

Fiți deosebit de prudenti când întoarceți aparatul sau când îl trageți spre dumneavoastră.

Din motive de siguranță, aparatul nu trebuie folosit pe pante cu înlinația mai mare de 25° (46,6 %).

Pericol de accidentare!

Pantele de 25° corespund unei creşteri pe verticală de 46,6 cm la o lungime orizontală de 100 cm.

max. 25° 100 46,6

Aveți în vedere că sculele de lucru continuă să se rotească timp de câteva secunde până la oprirea completă.

Nu încercați să verificați cuțitul în timp ce mașina de tuns iarba este în funcțiune. Nu deschideți

niciodată clapeta de evacuare și/sau nu scoateți niciodată coșul de colectare a ierbii, atâta timp cât cuțitul se rotește. Cuțitul aflat în mișcare de rotație poate cauza răniri.

Nu fixați niciodată obiecte pe ghidon (de exemplu îmbrăcăminte de lucru).

Verificați în mod regulat cuțitul în ceea ce privește poziția sigură și eventuale deteriorări sau uzuri (⇔ 13.6).

Atenție – pericol de accidentare!

Nu vă plasați niciodată mâinile sau picioarele lângă sau sub

părțile rotative. Nu atingeți niciodată cuțitul în mișcare. Nu stați în fața deschiderii de evacuare. Se va respecta permanent distanța de siguranță asigurată de ghidon.

Se vor evita pornirile repetate într-un interval scurt, în special „joaca” la butonul de pornire. Pericol de supraîncălzire a motorului!

Nu ridicati și nu mutați niciodată mașina de tuns iarba cu motorul în funcțiune sau ștecherul de siguranță introdus.

Nu este permisă transportarea cu aparatul a persoanelor, în special a copiilor, dar nici a obiectelor.

Opriți motorul, scoateți ștecherul de siguranță și asigurați-vă că scula de tăiere

s-a oprit complet,

• înainte de a scoate accumulatorul;

• înainte de înlăturarea blocajelor și desfundarea canalului de evacuare;

• dacă aparatul începe să vibreze deosebit de puternic. Întregul aparat, în special cuțitul, trebuie verificat în acest caz dacă nu prezintă deteriorări sau componente slăbite. Componentele deteriorate trebuie înlocuite înainte de a continua lucrul, componentele slăbite trebuie fixate/înșurubate strâns.

• când cuțitul a atins un corp străin. Cuțitul trebuie verificat pentru a vedea dacă nu a suferit eventuale deteriorări. Mașina de tuns iarba nu poate fi pusă în funcțiune cu axul cuțitului, respectiv axul motorului deteriorate sau deformate. Pericol de rănire datorită pieselor defecte!
  – înainte de a controla aparatul, de a-l curăța sau de a executa asupra lui diverse operații (de exemplu reglarea înălțimii de tundere, rabaterea sau reglarea ghidonului);
• înainte de a pleca de lângă aparat, respectiv când aparatul rămâne nesupravegheat;
• înainte de a ridica aparatul sau de a-l muta;
• înaintea transportului.

4.7 Întreținerea, curățarea, reparațiile și depozitarea

Înaintea oricărei lucrări la aparat, precum și înainte de reglarea

sau curățarea mașinii de tuns iarba, opriți motorul, scoateți ștecherul de siguranță din priză și, dacă este cazul, scoateți acumulatorul.

La toate lucrările efectuate la scula de tăiere se vor purta mănuși rezistente.

Înainte de depozitarea într-un spațiu închis sau de efectuarea unor operații de întreținere sau curățare, lăsați aparatul să se răcească complet.

Se vor executa numai lucrările de întreținere care sunt descrise în aceste instrucțiuni de utilizare. Apelați la un distribuitor autorizat pentru efectuarea tuturor celorlalte lucrări.

VIKING recomandă efectuarea de lucrări de întreținere și reparații numai la distribuitorul autorizat VIKING.

Distribuitorii autorizați VIKING sunt instruiti în permanență și dispun de informațiile tehnice necesare.

În cazul în care vă lipsesc cunoștințele sau sculele adecvate, adresați-vă întotdeauna unui distribuitor de specialitate (VIKING vă recomandă distribuitorii autorizați VIKING).

Utilizați doar scule, accesorii și piese de schimb de calitate superioară. În caz contrar există pericolul de accidentări de persoane sau de deteriorări ale aparatului.

VIKING vă recomandă utilizarea de scule originale, accesorii originale și piese de schimb originale VIKING. Prin caracteristicile lor, acestea sunt adaptate în mod optim la aparat și la cerințele utilizatorului.

Piesele de schimb originale VIKING pot fi recunoscute după numărul de piesă de schimb VIKING, după marcajul VIKING și, de asemenea, după marcajul caracteristic pieselor de schimb VIKING. Pe componentele mici, poate fi găsit numai marcajul.

Păstrați toate piulițele, bolțurile și șuruburile bine strânse pentru ca aparatul să se afle într-o stare de funcționare sigură.

Verificați regulat uzura, eventualele defectiuni și capacitatea de funcționare a sistemului de colectare a ierbii.

În cazul în care scula de tăiere sau mașina se lovesc de un obstacol, respectiv un corp străin, motorul se va opri imediat, se va scoate ștecherul de siguranță și se va controla atent aparatul.

Pentru a evita pericolul de incendiu, aveți grijă ca orificiile de aerisire dintre capota motorului și carcasă să nu fie obturate de diverse materiale, de exemplu iarbă, fân, mușchi, frunze sau vaselină care se scurge în afară.

Dacă, pentru lucrări de întreținere, se demontează componente sau dispositive de protecție, acestea trebuie neapărat montate la loc în mod corect după finalizarea respectivelor lucrări.

După utilizare, mașina de tuns iarba va fi curățată cu atenție. Nu utilizați în niciun caz dispositive de curățat la înaltă presiune și nu curățați mașina de tuns iarba cu apă curentă (de exemplu cu un furtun de stropit grădina). Nu utilizați detergenți corosivi. Astfel de detergenți pot deteriora piesele din material plastic și din metal, fapt care poate influența funcționarea sigură a aparatului dvs. VIKING.

Verificați cu regularitate întregul aparat cu privire la uzură sau deteriorări – în special înainte de depozitare sau înainte de pauze de lucru mai lungi (pauză de iarnă). Înlocuți componentele uzate sau deteriorate pentru ca aparatul să se afle întotdeauna într-o stare sigură de funcționare.

După răcire, depozitați mașina de tuns iarba și accumulatorul, precum și ștecherul de siguranță, la loc sigur, într-un spațiu uscat, bine aerisit și încuiat, inaccesibil pentru copii.

4.8 Evacuarea la deşeuri

Luați măsurile necesare pentru ca un aparat scos definitiv din uz să fie evacuat la deșeuri conform reglementărilor în vigoare. Faceți aparatul inutilizabil înainte de a-l preda la centrul de deșeuri. Pentru a evita accidentele, îndepărtați în special ștecherul de siguranță și cablul electric de la motor.

Pericol de rănire datorită cuțitului!

Nu lăsați niciodată nesupravegheată mașina de tuns iarba, chiar dacă aceasta nu este în funcțiune. Asigurați-vă că aparatul și cuțitul sunt depozitate în locuri inaccesibile copiilor.

Accumulatorii trebuie evacuați la deșeuri separat de mașina de tuns iarba. Trebuie să vă asigurați că accumulatorii sunt descărcați înainte de evacuare la deșeuri (de exemplu prin lăsarea motorului să meargă în gol), precum și că operația de evacuare la deșeuri a acestora se face în siguranță și în mod ecologic.

5. Descrierea simbolurilor

Atentie!

Înaintea punerii în funcțiune, citiți instrucțiunile de utilizare.

Pericol de accidentare!

Țineți alte persoane la distanță de zona de pericol.

Atentie – cuțite ascuțite!

Cuțitele se rotesc în continuare după oprirea motorului electric. Înaintea lucrărilor de întreținere se va îndepărta dispozitivul de blocare (ștecherul de siguranță).

MA 339:

Pornirea motorului.

MA 339 C:

Pornirea motorului.

MA 339 C:

Oprirea motorului.

Accumulatorul este prea cald. Procesul de încărcare începe după faza de răcire, respectiv acumulatorul poate fi utilizat numai după faza de răcire.

Accumulatorul este defect şi trebuie înlocuit.

6. Conținutul pachetului

Poz. Denumire Buc.

A Aparat de bază 1
B Partea superioară a coșului de colectare iarbă 1
C Partea inferioară a coşului de colectare iarbă 1
D Bolt 2
N Štecher de siguranță 1
o încărcător
P Acumulator
• Instructiuni de utilizare 1

MA 339 C:

E Saibă 2
F Şurub 1
G Bolt 1

H Clemă 2

I Manetă de strângere rapidă 1

MA 339:

J \$urub cu cap semirotund 2
K Ghidaj cablu 1
L Mâner rotativ 2
M Clemă cablu 1

Echiparea poate să difere în funcție de țară și de varianta de execuție.

7. Pregătirea aparatului pentru lucru

7.1 Generalități

Pericol de accidentare

Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” (⇔ 4.).

În special, înainte de orice lucrare la mașina de a, scoateți ștecherul de i (⇒ 9.1).

• Pentru executarea tuturor operațiilor descrise, așezați aparatul pe o suprafață orizontală plană și rezistentă.
  La livrare, acumulatorii sunt încărcați cca. 30%. De aceea, ei trebuie încărcați înainte de prima punere în funcțiune.
• Încărcarea accumulatorului (⇒ 8.4).

7.2 Montarea ghidonului simplu (MA 339 C)

• Se introduce și se menține ghidonul simplu (1) în poziție de lucru în consola (2) a ghidonului.
• Se introduc piesele de fixare (H) la stânga și la dreapta consolei (2) a ghidonului, ca în figură. Se introduce șaiba (E) pe șurubul (F) și se trece acest șurub (F) dinspre interior spre exterior prin piesele de fixare și prin partea inferioară a ghidonului.
  • Se introduce şaiba (E).
• Se introduce şurubul (G) în maneta de strângere rapidă (I) și ambele se înşurubează pe şurubul (F).

• Se închide maneta de strângere rapidă (3).
• Maneta de strângere rapidă (3) trebuie strânsă suficient de puternic, astfel încât ea să se poată închide complet și ghidonul să rămână bine fixat în consola sa. Dacă este necesar, maneta de strângere rapidă va fi din nou slăbită și se va înșuruba, respectiv deșuruba șurubul (F).

Montarea cablului electric:

• Se introduce cablul electric (1) în labirintul cablului (2) de pe consola ghidonului, ca în figură. Atenție la poziția corectă a colierului de cablu (3) în labirintul de cablu.
• Se presează cablul electric (1) în suportul (4) de pe manşeta ghidonului. Cablul electric trebuie să se așeze în zona părții inferioare a ghidonului, întins pe țeava ghidonului.

7.3 Montarea ghidonului dublu (MA 339)

Montarea părții superioare a ghidonului:

• Se introduce şurubul (J) cu cap rotund plat prin ghidajul (K) al cablului şi se suspendă cablul electric (1).
• Se introduce ghidonul dublu (2) pe cele două părți inferioare (3) ale ghidonului. Se introduc prin orificii din interior spre exterior șuruburile cu cap rotund plat (J) – în dreapta cu ghidajul de cablu (K) și în stânga fără acest ghidaj – și se strâng cu mânerele rotative (L).

Montarea clemei de cablu:

- Se fixează cablul electric (1) cu clema de cablu (M) pe partea superioară a ghidonului. La partea superioară a ghidonului s va lăsa o distanță de 25 - 27 cm între clema de cablu și întrerupător.

7.4 Asamblarea coşului de colectare iarbă

• Se așează partea superioară (B) a coșului de colectare iarbă pe partea inferioară (C) a acestuia. Atenție la poziția corectă a ghidajelor (1).
• Se împing bolțurile (D) dinspre interior prin orificiile prevăzute în acest scop.
• Printr-o apăsare ușoară, se înclichetează partea superioară (B) a coșului de colectare iarbă în partea inferioară a acestuia.
• Se fixează coşul de colectare a ierbii (⇔ 9.5).

8. Acumulatorul și încărcătorul

8.1 Generalități

Maşinile de tuns iarba MA 339 și MA 339 C funcționează cu baterii reîncărcabile (acumulatori).

Sunt utilizați numai accumulatori litiu-ion STIHL de înaltă calitate tip „AP”.

Accumulatorii livrați, eventual, împreună cu aparatul sunt adaptați în mod optim scopului de utilizare; pot fi utilizați, însă, orice accumulatori Litiu-Ion STIHL (AP 80, AP 115, AP 120, AP 160 ...) disponibili în comerțul de specialitate.

Sistemul electronic al maşinii de tuns iarba face schimb de date cu accumulatorul montat și adaptează puterea motorului electric la capacitatea respectivă.

8.2 Conectarea electrică a încărcătorului

• Se introduce stecherul (1) în priza (2).
• După conectarea încărcătorului la rețea are loc un autotest. În timpul acestui proces, LED-ul (3) de pe încărcător se aprinde cca. 1 secundă în culoare verde, apoi în culoare roșie, după care se stinge din nou (⇒ 8.6).

8.3 Scoaterea/montarea acumulatorului

• Se deschide compartimentul bateriei și se scoate stecherul de siguranță ( 9.1).

Scoaterea accumulatorului:

- Se scoate afară accumulatorul (1) trăgându-l în sus.

Montarea accumulatorului:

- Se introduce accumulatorul (1) ca în figură în compartimentul acumulatorului, cu o ușoară apăsare, după care se închide capacul.

8.4 încărcarea accumulatorului

• Se scoate accumulatorul din compartimentul său (⇒ 8.3).
• Se conectează încărcătorul la rețeaua electrică ( 8.2).

• Se introduce accumulatorul (1) în încărcătorul (2) până se remarcă o primă rezistență, apoi se apasă până când intră la maximum. LED-urile verzi de pe accumulator și de pe încărcătorul (3) semnalizează un proces de încărcare activ.
• Când accumulatorul este complet încărcat, LED-urile de pe accumulator și încărcător se sting. Se scoate accumulatorul din încărcător și se instalează în compartimentul accumulatorului (⇒ 8.3).

Încărcarea

Încărcătorul recunoaște automat tipul acumulatorului și adaptează în mod corespunzător procesul de încărcare.

Accumulatorii sunt răciți în timpul procesului de încărcare – la aparatul de încărcare rapidă (AL 300, AL 500) cu un ventilator, la încărcătorul standard (AL 100) cu curentul natural de aer din încăpere.

LED-urile de pe accumulator indică evoluția încărcării (⇒ 8.5).

Când accumulatorul este complet încărcat, încărcătorul se oprește automat și LED-urile de pe accumulator și încărcător se sting.

Durata încărcării este dependentă de diverși factori, cum ar fi, de exemplu, starea acumulatorului sau temperatura ambiantă și, din acest motiv, poate diferi față de duratele indicate ( 19.).

Dacă se introduce un accumulator cald în aparatul de încărcare, durata de încărcare se poate prelungi deoarece accumulatorul trebuie mai întăi răcit.

8.5 Indicatorul LED de pe acumulator

- Se apasă tasta (1) pentru a activa indicatorul – indicatorul se stinge automat după 5 secunde.

Indicatoarele LED:

LED-urile pot fi aprinse continuu sau pot clipi, în culoare verde sau culoare roşie.

☐ LED-ul este aprins continuu în culoare verde.

LED-ul clipește în culoare verde.

■ LED-ul este aprins continuu în culoare rosie.

LED-ul clipește în culoare roșie.

LED-urile verzi semnalizează o functionare normală, iar LED-urile roşii indică o defectiune.

La încărcare:

LED-urile indică, prin aprindere continuă și clipire, evoluția încărcării.

La încărcare, nivelul de încărcare este indicat printr-un LED clipitor verde.

Când procesul de încărcare s-a terminat, LED-urile se sting automat.

0 - 20 %

20 - 40 %

40 - 60 %

60 - 80 %

80 - 100 %

În timpul lucrului:

LED-urile indică prin aprindere continuă și clipire starea de încărcare.

80 - 100 %

60 - 80 %

40 - 60 %

20 - 40 %

0 - 20 %

Defecțiuni

Un LED este aprins continuu în culoare roşie

La încărcare:

Acumulatorul este prea cald sau prea rece pentru a putea porni procesul de încărcare. După răcirea, respectiv încălzirea acumulatorului, procesul de încărcare pornește automat.

În timpul lucrului:

Acumulatorul este prea cald. Aparatul se opreşte – se scoate acumulatorul din maşina de tuns iarba și se lasă un timp să se răcească.

Patru LED-uri clipesc în culoare roşie

Accumulatorul este defect și trebuie înlocuit.

Trei LED-uri sunt aprinse continuu în culoare roşie

Maşina de tuns iarba este prea caldă – se lasă să se răcească.

Trei LED-uri clipesc în culoare roşie

Maşina de tuns iarba este defectă și trebuie verificată de distribuitorul de specialitate. VIKING recom distribuitorii autorizați VIKIN

8.6 Indicatorul LED de pe încărcător

- LED-ul (1) de pe încărcător poate fi aprins continuu în culoare verde sau poate clipi în culoare roșie.

Aprindere continuă în culoare verde:

Acumulatorul se încarcă sau tocmai s-a răcit pentru a putea porni procesul de încărcare. LED-ul verde se stinge când acumulatorul s-a încărcat complet.

Clipire în culoare roşie:

Procesul de încărcare nu poate fi pornit.

Cauze posibile:

• N u e x i s t à contact electric între acumulator și încărcător – se scoate acumulatorul și se introduce încă o dată (⇔ 8.4).
• Acumulator defect ( 8.5).
  – Încărcător defect – se va apela la distribuitorul autorizat pentru verificarea încărcătorului. VIKING recomandă distribuitorii autorizați VIKING.

9. Elemente de comandă

9.1 Štecherul de siguranță

Maşinile de tuns iarba MA 339 și MA 339 C sunt echipate cu un şecher de siguranță.

Aparatele pot fi puse în funcțiune numai atunci când ștecherul de siguranță este instalat în poziția prevăzută din compartimentul acumulatorului.

Înaintea transportului, a lucrărilor de întreținere și de curățare, precum și înaintea verificării mașinii de tuns iarba, ștecherul de siguranță trebuie scos.

Introducerea stecherului de siguranță:

• Se deschide compartimentul acumulatorului ( 9.2).
• Se introduce ștecherul de siguranță (1) împingându-l la maximum în soclul (2) și apoi se închide din nou compartimentul acumulatorului.

Scoaterea stecherului de siguranță:

• Se deschide compartimentul acumulatorului ( 9.2).
• Se scoate ștecherul de siguranță (1) din soclul (2) și se păstrează separat de mașina de tuns iarba.

9.2 Compartimentul acumulatorului

Compartimentul accumulatorului trebuie să fie întotdeauna închis în timpul funcționării.

Deschiderea compartimentului acumulatorului:

• Se apasă ușor ciocul de fixare (1) și se rabate în spate capacul (2).
• Se închide capacul (2) având grijă să se înclicheteze ciocul (1).

Închiderea compartimentului acumulatorului:

9.3 Ghidonul simplu (MA 339 C)

Maşina de tuns iarba MA 339 C este echipată cu un ghidon telescopic reglabil.

Pericol de prindere!

Prin slăbirea manetei de strângere rapidă, ghidonul poate bascula într-o parte sau se poate comprima. Din acest motiv, țineți întotdeauna ghidonul (1) din punctul cel mai de sus cu o mână, în timp ce deschideți manetele de strângere rapidă.

1 Rabaterea ghidonului:

Pozitia de transport (pentru curățarea aparatului, precum și pentru reducerea volumului în timpul transportului și al depozitării):

• Se reglează înălțimea minimă a ghidonului.
• Se ține ghidonul (1) cu o mână și se deschide maneta de strângere rapidă (2).
• Se rabate în față ghidonul (1).
• Dacă este necesar, se poate închide maneta de strângere rapidă (2) și ghidonul poate fi fixat în poziția de transport.

Pozitia de lucru (pentru împingerea aparatului):

• Se rabate înapoi ghidonul (1) și se ține cu o mână.
• Se închide maneta de strângere rapidă (2).
• Maneta de strângere rapidă (2) trebuie strânsă suficient de mult pentru ca ea să poată fi complet închisă și ghidonul să poată fi astfel fixat rigid în consola sa. Dacă este necesar, maneta de strângere rapidă va fi din nou slăbită și se va înșuruba sau deșuruba șurubul (3).
• Se reglează înălțimea ghidonului.

2 Reglajul pe înălțime:

Înălțimea ghidonului telescopic poate fi reglată continuu:

• Se ține partea superioară (4) a ghidonului cu o mână și se deschide maneta de strângere rapidă (5).
• Se scoate, respectiv se introduce partea superioară (4) a ghidonului din, respectiv în partea inferioară a acestuia și se reglează înălțimea dorită.
• Se ține partea superioară (4) a ghidonului cu o mână și se închide maneta de strângere rapidă (5).
• Maneta de strângere rapidă (5) trebuie strânsă suficient de mult pentru ca ea să poată fi închisă complet și partea superioară a ghidonului să poată fi fixată rigid în partea sa inferioară. Dacă este necesar, maneta de strângere rapidă va fi din nou slăbită și se va roti piulița randalinată (6).

9.4 Ghidonul dublu (MA 339)

Pericol de prindere! Prin slăbirea mânerelor rotative, partea superioară a ghidonului poate bascula într-o parte. Din acest motiv, țineți întotdeauna partea superioară (2) a ghidonului din punctul cel mai de sus cu o mână, în timp ce deșurubați mânerele rotative.

Rabaterea ghidonului:

Pozitia de transport (pentru curățarea aparatului, precum și pentru reducerea volumului în timpul transportului și al depozitării):

- Mânerele rotative (1) se deşurubează până când se pot deplasa uşor într-o parte și în alta la rotire liberă, iar partea superioară (2) a ghidonului se poate rabate înainte.

Pozitia de lucru (pentru împingerea aparatului):

• Se rabate în spate partea superioară (2) a ghidonului și se ține cu o mână.
• Se înșurubează mânerele rotative (1). Atenție la poziția corectă a ghidajului (3) pentru cabluri.

9.5 Coşul de colectare iarbă

Fixarea:

• Se deschide și se menține deschisă clapeta de evacuare (1).
• Se fixează coşul de colectare iarbă (2) cu ciocurile de fixare (3) în suporturile (4) de la partea din spate a aparatului.

• Se închide clapeta de evacuare (1).

Scoaterea coşului:

• Se deschide și se menține deschisă clapeta de evacuare (1).
• Se ridică în sus coşul de colectare iarbă (2) și se scoate spre spate.
  • Se închide clapeta de evacuare (1).

9.6 Sistem central de reglare a înălțimii de tăiere

Pot fi reglate cinci înălțimi de tundere diferite, cuprinse între 30 mm și 70 mm.

Treapta 1 = înălțimea de tundere cea mai mică

Treapta 5 = înălțimea de tundere cea mai mare

Maşini de tuns iarba pentru Marea Britanie:

Pot fi reglate șase valori diferite ale înălțimii de tundere, cuprinse între 20 mm și 70 mm.

Treapta S = înălțimea de tundere cea mai mică

Treapta 5 = înălțimea de tundere cea mai mare

Pentru a evita deteriorări ale aparatului, înălțimea minimă de tundere trebuie folosită numai pe suprafețe lipsite de denivelări.

Reglarea înălțimii de tundere:

- Se depărtează ușor de aparat maneta (1) de reglaj pe înălțime, până când ciocurile de înclichetare (2) eliberează maneta.

• Înălțime de tundere mai mare: Se ridică aparatul cu maneta (1) de reglaj pe înălțime (maneta este împinsă în față).
  Se apasă în jos aparatul cu maneta (1) de reglaj pe înălțime (maneta este împinsă înapoi).
• Se apasă spre aparat maneta (1) de reglaj pe înălțime, până când ciocurile de înclichetare (2) pătrund în manetă. Înălțimea de tundere aleasă poate fi citită la ciocul de înclichetare (3) plasat cel mai în față.

Înăltime de tundere mai mică:

10. Indicații pentru lucru

10.1 Generalități

Se poate obține un gazon frumos și des prin tunderea frecventă și păstrarea scurtă a acestuia.

Într-o climă caldă și uscată, nu se va tunde gazonul prea scurt deoarece, în caz contrar, acesta va fi ars de soare și va deveni neaspectuos!

Cu un cuțit ascuțit se obține un aspect mai frumos al gazonului decât cu un cuțit tocit; din acest motiv, cuțitul trebuie ascuțit în mod regulat (distribuitorul VIKING).

Capacitatea de tăiere

Capacitatea de tăiere (durata de lucru a accumulatorului) depinde de proprietățile ierbii și de înălțimea de tăiere selectată. Capacitatea de tăiere se mărește prin următoarele măsuri:

• tunderea mai frecventă a ierbii,
- mărirea înălțimii de tundere,
• reducerea vitezei de înaintare,

- lăsarea ierbii să se usuce înainte de tundere.

Dacă este necesar, se pot achiziționa acumulatori suplimentari STIHL Litiu-Ion (accesoriu special).

10.2 Tunderea ierbii pe pante

Din motive de siguranță, mașina de tuns iarba poate fi utilizată pe pante de până la 25°. Pantele de 25° (46,6%) corespund unei creșteri pe verticală de 46,6 cm la o distanță orizontală de 100 cm.

10.3 încărcarea corectă a motorului electric

Nu se va porni mașina de tuns iarba în iarbă înaltă, respectiv pe cea mai mică înălțime de tăiere.

Este permisă solicitarea mașinii de tuns iarba numai până la nivelul la care turația motorului nu scade sensibil.

Dacă turația scade, alegeți o înălțime de tăiere mai mare și/sau reduceți viteza de avansare.

10.4 Când cuțitul se blochează

Se opreşte imediat motorul electric și se scoate ştecherul de siguranță. Apoi se elimină cauza defectiunii.

10.5 Protecția termică la suprasarcină a motorului electric

Dacă, în timpul lucrului, apare o supraîncărcare a motorului electric, protecția termică la suprasarcină încorporată oprește automat acest motor.

Cauze ale unei suprasarcini:

• tunderea de iarbă prea înaltă sau înălțime de tăiere reglată la nivel prea mic,
• v i t e z ä de înaintare prea mare,
• curățare insuficientă a traseului aerului de răcire (fante de aspiratie).

Repunerea în funcțiune

După o perioadă de răcire de până la 10 minute (în funcție de temperatura ambiantă), repuneți aparatul în funcțiune în mod normal ( 12.).

11. Dispositive de siguranță

11.1 Štecherul de siguranță

Motorul electric poate fi pornit numai atunci când stecherul de siguranță este introdus ( 9.1).

11.2 Comanda bimanuală

Motorul electric poate fi pornit numai dacă se apasă și se menține apăsat cu mâna dreaptă butonul de pornire precum și dacă, după aceasta, se trage spre ghidon cu mâna stângă maneta de oprire motor.

11.3 Frâna motorului

După eliberarea manetei de oprire motor, cuțitul se oprește în mai puțin de 3 secunde.

O frână integrată a motorului scurtează timpul de rotire din inerție a cuțitului până la oprirea completă.

12. Punerea în funcțiune a aparatului

12.1 Măsuri pregătitoare

Pericol de accidentare!

Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” ( 4.).

• Încărcarea accumulatorului (⇒ 8.4).
• Introducerea stecherului de siguranță (⇔ 9.1).

12.2 Pornirea maşinii de tuns iarba

Nu se va porni motorul în iarbă înaltă, respectiv pe înălțimea de tundere cea mai mică, deoarece aceste condiții îngreunează pornirea.

• Se apasă și se menține apăsat butonul de pornire (1). Se trage spre ghidon și se menține în această poziție maneta de oprire (2) a motorului.
• Butonul de pornire (1) poate fi eliberat după acționarea manetei de oprire (2) a motorului.

12.3 Oprirea maşinii de tuns iarba

- Se eliberează maneta de oprire (1) a motorului. Motorul și cuțitul se opresc complet după câteva secunde de rotire inerțială.

12.4 Indicatorul nivelului de umplere

Coşul de colectare a ierbii este prevăzut cu un indicator pentru nivelul de umplere (1) plasat în partea superioară a coşului.

Curentul de aer care apare ca rezultat al rotirii cuțitului și care asigură umplerea coșului, ridică indicatorul nivelului de umplere (2):

Coşul de colectare a ierbii este umplut cu iarba tunsă.

Pe măsură ce coșul se umple cu iarbă, se reduce debitul de aer și indicatorul nivelului de umplere coboară (3):

- Se golește coșul de colectare a ierbii umplut ( 12.5).

12.5 Golirea coşului de colectare a ierbii

• Se opreşte motorul (⇒ 12.3) și se scoate coşul de colectare a ierbii (⇒ 9.5).
• Se deschide coşul de colectare a ierbii de la clema de închidere (1) și se basculează în sus partea superioară (2) a coşului.
• Se ține coșul de mânerele de susținere din partea superioară (3) și partea inferioară (4) a acestuia și se golește.

13. Întreținerea

13.1 Generalități

Pericol de accidentare

Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” ( 4.).

În special, înainte de orice lucrare la mașina de

tuns iarba, scoateți ștecherul de sigurantă ( 9.1).

Întreținerea anuală efectuată de distribuitor:

Mașina de tuns iarba trebuie verificată o dată pe an de către un distribuitor. VIKING recomandă distribuitorii autorizați VIKING.

13.2 Curățarea aparatului

Interval de întreținere: După fiecare utilizare

• Se scoate accumulatorul (⇒ 8.3).
- Se scoate coşul de colectare a ierbii (⇒ 9.5).

Pericol de accidentare!

Înainte de rabaterea maşinii de tuns iarba, aşezati-o pe un suport rigid, orizontal și neted. În timpul lucrărilor efectuate în poziția de curățare, aparatul se poate răsturna. Se va sta permanent lateral față de aparat. Nu se va lucra niciodată în fața sau în spatele aparatului.

Pozitia de curătare MA 339 C:

• Se rabate ghidonul simplu ( 9.3).

• Se ridică în sus clapeta de evacuare (1), se basculează mașina de tuns iarba și se așează pe consola (2) a ghidonului.
• Se sprijină ghidonul (3) pe podea și se fixează în această poziție cu maneta de strângere rapidă (4).

Pozitia de curătare MA 339:

• Se rabate ghidonul dublu ( 9.4).
- Se basculează mașina de tuns iarba și se așează pe părțile inferioare (5) ale ghidonului.

Indicații pentru curățare:

Aparatul va fi bine curățat după fiecare utilizare. Îngrijirea cu atenție protejează aparatul contra deteriorării și îi prelungește durata de utilizare.

Se îndepărtează murdăria de pe traseul de răcire (fantele de aspiratie) dintre capota motorului și partea inferioară a carcasei pentru a asigura o răcire suficientă a motorului.

Se curăță cuțitul.

Se curăță partea inferioară a mașinii cu o perie și cu apă. Resturile de iarbă fixate pe carcasă și în canalul de evacuare se vor desprinde pentru început cu un băț de lemn.

Niciodată nu se va îndrepta jetul de apă spre piese ale motorului, garnituri de etanșare, lagăre și componente electrice, cum ar fi accumulatorii sau întrerupătorul. Consecințele ar putea consta în reparații costisitoare.

Dacă murdăria nu poate fi îndepărtată cu apă, cu o perie sau cu o lavetă, VIKING vă recomandă utilizarea unui detergent special (de exemplu detergent special STIHL).

13.3 Motorul electric și roțile

Motorul electric nu necesită întreținere. Lagărele roților nu necesită întreținere.

13.4 Acumulatorul

Interval de întreținere: Înainte de fiecare utilizare

Se controlează vizual dacă acumulatorul nu este deteriorat. Acumulatorii cu deteriorări vizibile (de exemplu fisuri sau scurgeri de lichid) nu trebuie utilizați.

13.5 încărcătorul

Interval de întreținere: Înainte de fiecare utilizare

Se controlează cablul de alimentare dacă nu prezintă defectiuni și se mențin curate fantele de răcire.

13.6 Întreținerea cuțitelor

Interval de întreținere: Înainte de fiecare utilizare

• Se rabate în sus mașina de tuns iarba, în poziția de curățare (⇒ 13.2).
• Se curăță cuțitul (1), se controlează dacă nu prezintă deteriorări (ciobituri sau fisuri) sau o uzură pronunțată și, dacă este cazul, se înlocuiește.
• Se măsoară grosimea cuțitului în cel puțin 5 locuri, folosind un șubler (2). Grosimea minimă trebuie să existe și în zona aripioarelor cuțitului.
• Se așează o riglă (3) pe muchia anterioară a cuțitului și se măsoară reducerea lățimii datorită ascuțirii.

Limite de uzură:

Grosimea cuțitului trebuie să fie în orice loc de cel puțin 1,6 mm.

Tăișurile pot fi micșorate prin ascuțire cu maximum 5 m m.

Dacă pe mașina de tuns iarba nu este montat cuțitul livrat cu mașina ci, de exemplu, un cuțit pentru răspândire ce poate fi procurat ca accesoriu special, se aplică în mod corespunzător alte limite de uzură (a se vedea în instrucțiunile de utilizare Kit 339.

Pericol de accidentare!

Un cuțit uzat sau deteriorat se poate rupe și poate provoca răniri grave. Din acest motiv, instrucțiunile de întreținere a cuțitului trebuie respectate în mod obligatoriu.

În special, nu trebuie folosită mașina de tuns iarba când elemente ale unității de tăiere (formată din cuțit, șurub cuțit și suport cuțit) sunt deteriorate sau uzate.

Uzura cuțitului depinde foarte mult de locul de utilizare și de durata de utilizare. Dacă utilizați aparatul pe sol nisipos sau în condiții uscate, cuțitul este solicitat mai mult și se uzează mai rapid față de durata medie.

Când schimbați cuțitul, înlocuiti întotdeauna și şurubul (4) al cuțitului.

13.7 Demontarea și montarea cuțitului

Pentru a împiedica deteriorarea șurubului cuțitului, la deșurubarea acestuia folosiți o cheie tubulară adecvată (22 mm).

1 Demontarea:

• Se va utiliza o bucată de lemn adecvată (1) pentru a ține contra de cuțitul (2).
• Se deşurubează şurubul (3) al cuțitului și se scoate cuțitul (2).

2 Montarea:

Pericol de accidentare!

Cuțitul (2) poate fi montat numai ca în figură. Clemele (6) trebuie să fie orientate în jos iar aripioarele îndoite ale cuțitului trebuie să fie orientate în sus.

Cuplul de strângere prescris pentru şuruburile de fixare a cuțitului de 10 - 15 Nm se va respecta cu precizie, deoarece de valoarea sa depinde fixarea sigură a sculei de tăiere. Şurubul (3) al cuțitului se asigură suplimentar cu Loctite 243.

• Se curăță suprafața de așezare a cuțitului și bucșa cuțitului.
• Cuțitul (2) se montează cu aripioarele îndoite în sus orientate spre partea de sus. Ciocurile de susținere (4) trebuie poziționate în orificiile (5) ale cuțitului.
• Se va utiliza o bucată de lemn adecvată (1) pentru a ține contra de cuțitul (2).
• Ş urubul (3) se va strânge cu un cuplu de strângere de 10 - 15 Nm.

13.8 Ascuțirea cuțitului

Pericol de accidentare!

Înainte de montare, se va verifica dacă cuțitul nu este deteriorat. Cuțitul trebuie înlocuit dacă sunt vizibile ciobituri sau fisuri, dacă tăișurile au fost ascuțite cu mai mult de 5 mm sau dacă, în anumite locuri, cuțitul s-a subțiat sub 1,6 mm (⇔ 13.6).

VIKING recomandă ca ascuțirea cuțitului să fie făcută de un specialist. În cazul ascuțirii incorecte a cuțitului (unghi de ascuțire incorect, dezechilibru etc.), este afectată funcționarea aparatului.

Instrucțiuni de ascutire:

• Se demontează cuțitul (⇒ 13.7).
• La ascuțire, cuțitul se va răci, de exemplu cu apă. Nu trebuie să apară o colorație albăstruie deoarece, în caz contrar, durata de lucru a tăișului se reduce.
• Pentru a evita vibrațiile datorate dezechilibrării, cuțitele se vor ascuți uniform.
• Se va respecta un unghi de ascutire de 30°.
• După operația de ascuțire se va înlătura, dacă este cazul, bavura produsă pe muchia de tăiere folosind o hârtie abrazivă fină.

13.9 Conservarea (pauza de iarnă)

Depozitarea maşinii de tuns iarba:

Se scoate stecherul de siguranță și se scoate accumulatorul.

Ştecherul de siguranță se păstrează separat de mașina de tuns iarba și într-un loc inaccesibil persoanelor neautorizate, în special copiilor.

Mașina de tuns iarba se depozitează într-un spațiu uscat, închis și fără praf. Asigurați-vă că este protejată împotriva utilizării neautorizate (de exemplu de către copii).

Mașina de tuns iarba se va trece în conservare numai în stare sigură de funcționare; dacă este necesar, se va rabate ghidonul.

Mențineți toate piulițele, bolțurile și șuruburile bine strânse, înlocuți plăcuțele de pericol și avertizare de pe aparat devenite ilizibile, verificați întreaga mașină cu privire la uzură sau deteriorări. Înlocuți piesele uzate sau deteriorate.

Eventualele defectiuni la aparat vor fi remediate din principiu înainte de depozitare.

În cazul unei pauze îndelungate în functionarea maşinii de tuns iarba (pauză de iarnă), se vor avea în vedere următoarele puncte:

• Se vor curăța cu atenție toate piesele exterioare ale aparatului.
• Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină.

Depozitarea accumulatorilor:

Accumulatorul se scoate din compartimentul acumulatorului sau din încărcător și se păstrează într-un spațiu uscat, închis și lipsit de praf. Asigurați-vă că accumulatorii sunt protejați împotriva utilizării neautorizate (de exemplu de către copii).

Accumulatorii de rezervă nu se vor depozita neutilizați - se vor utiliza alternativ.

Pentru o durată de viață optimă, acumulatorii se vor depozita la temperaturi cuprinse între +10°C și +20°C și într-o stare de încărcare de cca. 30%.

Păstrarea încărcătorului:

Se scoate accumulatorul din încărcător și se scoate ștecherul din priză.

Încărcătorul se păstrează într-un spațiu uscat, închis și fără praf. Asigurați-vă că încărcătorul este protejat împotriva utilizării neautorizate (de exemplu de către copii).

14. Transportul

14.1 Deplasarea și fixarea maşinii de tuns iarba

Pericol de accidentare!

Respectați instrucțiunile de siguranță din capitolul „Pentru siguranța dumneavoastră” (⇔ 4.).

În special, înainte de orice lucrare la mașina de tuns pateți ștecherul de i (⇒ 9.1).

Transportați acumulatorii Litiu-Ion cu atenție deosebită ( 4.2).

Deplasarea aparatului:

• Aparatul se va ridica numai de mânerele de transport (1, 2). Se va păstra întotdeauna o distanță suficientă a aparatului față de corp, în special față de picioare.
• Transportați aparatul folosind ambele mâini, cu o mână pe mânerul superior de transport (2) și cu cealaltă pe mânerul inferior de transport (1),

sau

- transportați aparatul ținându-l numai cu o mână de mânerul superior de transport (2).

Fixarea aparatului cu cabluri sau centuri:

• Pe suprafața de încărcare, asigurați mașina de tuns iarba cu elemente adecvate de fixare.
• Fixați cablurile sau centurile de mânerele (1, 2).

15. Reducerea uzurii și evitarea deteriorărilor

Vă rugăm să respectați neapărat următoarele indicații importante pentru evitarea deteriorărilor sau a uzurii excessive a aparatului dumneavoastră VIKING:

1. Piese de uzură

Chiar și în cazul utilizării conform destinației, unele piese ale aparatului VIKING sunt supuse unei uzuri normale și trebuie să fie înlocuite la timp, în funcție de modul și durata de utilizare.

Printre acestea se numără:

• C u titul
• C o şul de colectare a ierbii
• A cumulatorul

2. Respectarea indicatiilor cuprinse în aceste instructiuni

Utilizarea, întreținerea și depozitarea aparatului VIKING trebuie să se efectueze conform celor descrise în aceste instrucțiuni de utilizare. Toate deteriorările cauzate de nerespectarea instrucțiunilor de siguranță, exploatare și întreținere, cad în sarcina exclusivă a utilizatorului.

Acest lucru este valabil în special pentru:

• alimentarea electrică eronată (tensiune).
• modificări ale produsului neautorizate de firma VIKING.
  – utilizarea de scule sau accesorii care nu sunt permise, nu sunt corespunzătoare pentru aparat sau care sunt de o calitate inferioară.
• utilizarea neconformă cu destinația produsului.
  – utilizarea produsului la manifestări sportive sau concursuri.
  – defecte cauzate de utilizarea în continuare a produsului cu componente defecte.

3. Lucrări de întreținere

Toate lucrările enumerate în capitolul "Întreținere" trebuie să fie executate în mod regulat.

În măsura în care aceste lucrări de întreținere nu sunt efectuate de utilizatorul însuși, se va dispune efectuarea lor de către un distribuitor autorizat.

VIKING recomandă efectuarea de lucrări de întreținere și reparații numai la distribuitorii autorizați VIKING.

Distribuitorii autorizați VIKING sunt instruiti în permanență și dispun de informațiile tehnice necesare.

Dacă aceste lucrări sunt omise, pot apărea defecte care cad exclusiv în sarcina utilizatorului.

Printre acestea se numără:

– defectiuni ale motorului de antrenare ca urmare a unei curățări insuficiente a traseului aerului de răcire (fante de aspiratie).

• coroziune și alte defectiuni rezultate în urma unei depozitări necorespunzătoare.
• d e f e c țiuni ale aparatului datorate utilizării unor piese de schimb de calitate inferioară.
• d e f e c tiunile motorului rezultate din neefectuarea la timp sau efectuarea insuficientă a operațiilor de întreținere, respectiv defectiuni datorate lucrărilor de întreținere sau reparație care nu au fost efectuate în atelierele unor distribuitori de specialitate.

16. Protectția mediului

larba tunsă nu trebuie aruncată la gunoi, ci trebuie transformată în compost.

Ambalajul, aparatul și accesoriiile sunt realizate din

materiale reciclabile și se vor evacua la deșeuri în mod corespunzător.

Evacuarea separată și corectă la deșeuri a resturilor de material stimulează reutilizarea în fabricație a materialelor de valoare. Din acest motiv, după trecerea perioadei normale de utilizare, aparatul trebuie predat la un centru de colectare materiale de valoare. Pentru evacuarea la deșeuri, aveți în vedere indicațiile cuprinse în capitolul „Evacuarea la deșeuri“ (⇔ 4.8).

Adresați-vă unui centru de reciclare sau distribuitorului dvs. autorizat pentru a afla cum trebuie evacuate în mod corespunzător la deșeuri produsele care nu mai sunt folosite.

Li-Ion

Evacuați întotdeauna la deșeuri în mod reglementar produsele devenite inutilizabile, cum sunt bateriile. Respectați

reglementările locale. Nu aruncați bateriile la gunoiul menajer, ci predați-le la magazinul de profil sau la un centru de colectare a materialelor speciale.

Adresați-vă unui centru de reciclare sau distribuitorului dvs. pentru a afla cum trebuie evacuate la deșeuri în mod corespunzător materialele respective. VIKING recomandă distribuitorii autorizați VIKING.

16.1 Obligația de primire a aparatelor returnate după scoaterea definitivă din funcțiune

Ne angajăm să primim aparatele noastre cu marcaj ecologic, direct sau prin intermediul terților însărcinați de noi, după terminarea duratei lor de folosire, pentru o reutilizare a aparatelor sau componentelor, respectiv pentru a le dirija spre un sistem de valorificare reglementară a materialelor.

17. Piese de schimb cerute mai frecvent

Cuțit

6320 702 0130

Şurub cuțit

6310 710 2800

Accumulator STIHL

Distribuitorul dumneavoastră VIKING vă pune la dispoziție informațiile pentru comandă.

Elementele de fixare a cuțitului (de exemplu șurubul cuțitului) trebuie înlocuite la schimbarea cuțitului, respectiv la montarea acestuia. Piesele de schimb se pot obține de la distribuitorii autorizați VIKING.

18. Declarația de conformitate CE a producătorului

Noi,

VIKING GmbH

Maşină de tuns iarba, condusă cu mâna și alimentată din baterie (MA)

marca: VIKING

tip: MA 339.0

MA 339.0 C

Număr de identificare 6320

şi

încărcător

marca: STIHL

tip: AL 100

AL 300

AL 500

Număr de identificare 4850

este în conformitate cu următoarele directive CE:

Produsele sunt proiectate și fabricate cu respectarea următoarelor standarde:

EN 60335-1, EN 60335-2-29,

EN 60335-2-77

Procedura utilizată pentru evaluarea conformității:

Anexa VIII (2000/14/EC)

Numele și adresa organismului de atestare desemnat:

Alcătuirea și păstrarea documentației tehnice:

Johann Weiglhofer

VIKING GmbH

Anul de fabricație și numărul de serie sunt indicate pe eticheta aparatului.

Nivel de putere acustică măsurat: 89,1 dB(A)

Nivel maxim de putere acustică: 90 dB(A)

Langkampfen,

2015-01-02 (AAAA-LL-ZZ)

VIKING GmbH

Weiglhofer

Şef departament cercetare și dezvoltare produse

19. Specificații tehnice

Accumulator:

Tip Litiu-ion

Accumulator:

Aparatul poate fi utilizat cu accumulatori STIHL tip AP.

Durata de lucru a aparatului depinde de energia accumulatorului (de ex. 160 Wh în cazul accumulatorului AP 160).

Încărcător AL 100 / Încărcător AL 300 / Încărcător AL 500:

Tensiune de rețea 220 - 240 V

Frecvență 50 Hz

Grad de protecție IP20

Domeniul admis al

temperaturilor de +5°C până la

încărcare +40°C

Încărcător AL 100:

Current nominal 0,6 A

Putere consumată 75 W

Curent de încărcare 1,6 A

Greutate 0,8 kg

Durată de încărcare pentru AP 115:

- până la 80 % din

capacitate 110 min

- până la 100 % din

capacitate 140 min

Durată de încărcare pentru AP 120:

- până la 80 % din

capacitate 120 min

- până la 100 % din

capacitate 140 min

Durată de încărcare pentru AP 160:

- până la 80 % din

capacitate 150 min

- până la 100 % din

capacitate 165 min

Încărcător AL 300:

Current nominal 2 A

Încărcător AL 300:

Putere consumată 320 W

Curent de încărcare 6,5 A

Greutate 1,2 kg

Durată de încărcare pentru AP 115:

- până la 80 % din

capacitate 25 min

- până la 100 % din

capacitate 55 min

Durată de încărcare pentru AP 120:

- până la 80 % din

capacitate 30 min

- până la 100 % din

capacitate 60 min

Durată de încărcare pentru AP 160:

- până la 80 % din

capacitate 35 min

- până la 100 % din

capacitate 60 min

Încărcător AL 500:

Current nominal 2,6 A

Putere consumată 570 W

Curent de încărcare 12 A

Greutate 1,2 kg

Durată de încărcare pentru AP 115:

- până la 80 % din

capacitate 20 min

- până la 100 % din

capacitate 25 min

Durată de încărcare pentru AP 120:

- până la 80 % din

capacitate 30 min

- până la 100 % din

capacitate 60 min

Durată de încărcare pentru AP 160:

- până la 80 % din

capacitate 35 min

Încărcător AL 500:

- până la 100 % din

capacitate 60 min

MA 339.0 / MA 339.0 C:

Număr de identificare 6320

Motor, tip constructiv Motor electric

Producător Domel

Tip Motor cu comutatie electronică

Tensiune 36 V

Putere consumată 600 W

Clasă de protecție III

Dispozitiv de tăiere Suport cuțit

Lățime de tăiere 37 cm

Turație dispozitiv de

tăiere 3100 rot/min

Actionare suport cuțit permanentă

Cuplu de strângere

şurub cuțit 10 - 15 Nm

Diametru roată față 150 mm

Diametru roată spate 180 mm

Coş de colectare

iarbă 40 l

Înălțime de tăiere 30 - 70 mm

Înălțime de tăiere

(numai pentru Marea

putere acustică L _WAd 90 dB(A)

acustică la locul de

muncă LpA 77 dB(A)

Incertitudine K_pA 1 dB(A)

MA 339.0 / MA 339.0 C:

* Gradul de protectie tintă IPX 1 este atins prin utilizarea componentelor adecvate.

MA 339.0:

Factor de vibrații indicat conform EN 12096:

valoare măsurată

a_hw 0,63 m/sec ^2

Incertitudine K_hw 0,32 m/sec ^2

Măsurători conform EN 20643

L/I/H 122/42/107 cm

Greutate (fără

accumulator) 12 kg

MA 339.0 C:

Factor de vibrații indicat conform EN 12096:

valoare măsurată

a_hw 1,02 m/sec ^2

Incertitudine K_hw 0,51 m/sec ^2

Măsurători conform EN 20643

L/I/H 128/42/107 cm

Greutate (fără

acumulator) 13 kg

Transportul accumulatorilor STIHL:

Acumulatorii STIHL îndeplinesc condițiile din manualul UN ST/SG/AC.10/11/Rev.5 partea III, subcapitolul 38.3.

Utilizatorul poate transporta accumulatorii STIHL la locul de utilizare a aparatului fără alte suporturi, prin transportul rutier.

În cazul transportului aerian sau maritim se vor respecta prevederile specifice naționale.

Pentru alte indicații privind transportul, a se vedea www.stihl.com/safety-data-sheets

REACH:

REACH este o ordonanță CE pentru înregistrarea, clasificarea și autorizarea substanțelor chimice. Pentru informații privind îndeplinirea ordonanței REACH (CE) nr. 1907/2006, a se vedea www.stihl.com/reach

20. Identificarea cauzelor defectiunilor

✗ consultați, eventual, un distribuitor de specialitate; VIKING vă recomandă distribuitorii autorizați VIKING.

Defectiune:

Motorul nu porneşte

Cauză posibilă:

• Acumulatorul nu este complet încărcat (pe accumulator clipește un LED verde)
• Acumulatorul nu este montat corect
• Štecherul de siguranță nu este introdus
• Butonul de pornire nu este apăsat
• Motorul este supraîncărcat datorită ierbii prea înalte sau prea umede
• Protecția motorului activată
• Acumulatorul este prea rece/prea cald (pe accumulator se aprinde un LED roşu)
• Maşina de tuns iarba este prea caldă (pe accumulator luminează trei LED-uri roşii)
  – Umezeală în aparat și/sau accumulator
  – Carcasa aparatului este înfundată
• Siguranța din ștecherul de siguranță este defectă
• Aparat defect (pe accumulator clipec trei LED-uri roşii)

Remediu:

• Se încarcă acumulatorul ( 8.4)

• Se introduce accumulatorul în compartimentul său ( 8.3)

• Se introduce stecherul de siguranță (⇒ 9.1)

• Se apasă butonul de pornire (⇒ 12.2)
• Nu se pornește motorul în iarbă înaltă; se adaptează înălțimea de tundere (⇔ 9.6)
• Se lasă aparatul să se răcească (⇒ 10.5)
• Se lasă accumulatorul să se încălzească, respectiv să se răcească (⇔ 8.4)
  – Se scoate accumulatorul din compartimentul său și se usucă; se curăță și/sau se usucă respectivul compartiment ( 8.3)
• Se curăță carcasa aparatului (⇒ 13.2)
• Se înlocuiește ștecherul de siguranță (✗)

Defectiune:

Motorul electric se opreşte în timpul lucrului

Cauză posibilă:

• Acumulatorul sau sistemul electronic al aparatului sunt prea calde
• D e f e c tiune electrică
• Acumulatorul nu este încărcat complet
• Štecherul de siguranță nu este introdus corect
• Aparatul este supraîncărcat datorită tunderii de iarbă prea înaltă sau prea umedă
• Defectiune în maşina de tuns iarba

Remediu:

– Se scoate accumulatorul din compartimentul său; se lasă mașina de tuns iarba și accumulatorul să se răcească ( 8.3)
– Se scoate și apoi se introduce din nou acumulatorul în compartimentul său (⇔ 8.3)
– Se încarcă accumulatorul (⇒ 8.4)

• Se introduce stecherul de siguranță (⇒ 9.1)
• Se adaptează înălțimea de tăiere și viteza de tundere la condițiile de lucru (⇔ 9.6)
• Se repară mașina de tuns iarba (✗)

Defectiune:

Vibrații puternice în timpul utilizării

Cauză posibilă:

• Șurubul cuțitului s-a slăbit
• C u titul nu este echilibrat

Remediu:

– Se strânge şurubul cuțitului (⇒ 13.7)
– Se reascute (se echilibrează) sau se înlocuiește cuțitul (⇒ 13.8)

Defectiune:

Tăiere neaspectuoasă, gazonul se îngălbenește

Cauză posibilă:

• C u titul este tocit sau uzat
  – Viteza de avans este prea mare pentru înălțimea de tundere

Remediu:

• Se reascute sau se înlocuiește cuțitul (⇒ 13.8)
  – Se reduce viteza de avans și/sau se alege înălțimea corectă de tundere (⇔ 9.6)

Defectiune:

Pornire grea sau puterea motorului electric scade în timpul lucrului

Cauză posibilă:

• Acumulator descărcat
• Cosire de iarbă prea înaltă sau prea umedă
  – Carcasa maşinii de tuns iarba este înfundată

- C u titul este tocit sau uzat

Remediu:

• Se încarcă accumulatorul (⇒ 8.4)
• Se adaptează înălțimea de tăiere și viteza de tundere la condițiile de lucru ( 9.6)
• Se curăță carcasa mașinii de tuns iarba (⇔ 13.2)
• Se reascute sau se înlocuiește cuțitul (⇒ 13.8)

Defectiune:

Canalul de evacuare este înfundat

Cauză posibilă:

• C u titul este uzat
• Cosire de iarbă prea înaltă sau prea umedă

Remediu:

• Se înlocuiește cuțitul (⇒ 13.7)
• Se adaptează înălțimea de tundere și viteza de tundere la condițiile de lucru ( 9.6)

Defectiune:

Durată de lucru prea scurtă

Cauză posibilă:

• Acumulatorul nu este încărcat complet
• Tăiere de iarbă prea înaltă sau prea umedă
  – Carcasa aparatului este înfundată
• C u titul este tocit sau uzat
• A cumulatorul depășit durata de viață

Remediu:

• Se încarcă acumulatorul (⇒ 8.4)
• Se adaptează înălțimea de tundere și viteza de tundere la condițiile de lucru ( 9.6)
• Se curăță carcasa aparatului (⇒ 13.2)
• Se reascute sau se înlocuiește cuțitul (⇒ 13.8)

- Se verifică, eventual se înlocuiește acumulatorul (✗)

Defectiune:

Acumulatorul nu se încarcă, deși LED-ul de pe încărcător este aprins în culoare verde

Cauză posibilă:

- Acumulatorul este prea rece/prea cald (pe accumulator se aprinde un LED roşu)

Remediu:

- Se lasă accumulatorul să se încălzească, respectiv să se răcească (⇔ 8.4). Încărcătorul se utilizează numai în încăperi închise și uscate, într-un domeniu de temperaturi de la +5°C până la +40°C.

Defecțiune:

Accumulatorul nu se încarcă și niciun LED nu este aprins

Cauză posibilă:

• Nu există contact electric între încărcător și accumulator
• Alimentare electrică defectuoasă a încărcătorului

Remediu:

– Se scoate și apoi se introduce din nou acumulatorul în compartimentul său (⇒ 8.3)

și-a atins, -respectează încărcătorul la rețea (⇒ 8.2)

• Se verifică alimentarea de la rețea
• Se verifică, respectiv se înlocuiește încărcătorul (✗)

Defectiune:

LED-ul de pe încărcător clipește în culoare roșie

Cauză posibilă:

• Nu există contact electric între încărcător și acumulator
• Acumulator defect (4 LED-uri de pe acumulator clipesc pentru cca. 5 secunde în culoare roşie)
• î n c ârcător defect

Remediu:

• S es co a t e și apoi se introduce acumulatorul în compartimentul său (⇔ 8.3)
• Se verifică, eventual se înlocuiește acumulatorul (✗)
• Se verifică, respectiv se înlocuiește încărcătorul (✗)

21.2 Confirmare de service

Cu ocazia lucrărilor de întreținere, prezentați aceste instrucțiuni de utilizare distribuitorului dvs. autorizat VIKING. Acesta confirmă în rubricile formularului efectuarea lucrărilor de service.

Operatie de service efectuată la data de

Data următoarei operații de service

21. Planul de întreținere

21.1 Confirmare de predare

Model: ____ Număr de serie: Data: ____ Următoarea operație de întreținere Data: ____
