Koble laderen til strømnettet 179

Ta ut / sette inn batteriet 179

Lade batteriet 179

Lysdiodeindikator på batteriet 179

Lysdiodeindikator på laderen 180

Betjeningselementer 180

Hvis klippekniven er blokkert 182

Termisk overbelastningsvern for den elektriske motoren 182

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 2.1)

Batteriet må beskyttes mot regn – ikke senk det ned i væske.

Laderen skal bare kobles til en forskriftsmessig installert stikkontakt. Strømforsyningen skal være utstyrt med en jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA.

Ikke foreta reparasjonsarbeid på laderen, spesielt ikke på tilkoblingsledningen og støpselet. En skadd tilkoblingsledning skal repareres av elektriker.

Trekk ut støpselet og ikke dra i tilkoblingsledningen når laderen skal kobles fra strømnettet.

Oppsamleren skal alltid være feilfri og uskadd.

Sett maskinen på et jevnt underlag før du starter den. Ikke tipp maskinen när motoren startes.

Batteriet er defekt og må skiftes.

Montere ledningsklips:

- Fest strømkabelen (1) med ledningsklips (M) på styreoverdelen. Pass på at det er en avstand på 25-27 cm mellom ledningsklips og bryter på styreoverdelen.

8.2 Koble laderen til strømnettet

• Sett støpselet (1) i stikkontakten (2).
• Når laderen er tilkoblet strømforsyningen, foretas det en selvtest. Under denne prosessen lyser lysdioden (3) på laderen grønt i ca. 1 sekund. Deretter blir den rød og slukker (⇒ 8.6).

8.3 Ta ut / sette inn batteriet

Lysdiodene kan lyse eller blinke grønt eller rødt.

□ Lysdioden lyser grønt.
Lysdioden blinker grønt.
Lysdioden lyser rødt.
Lysdioden blinker rødt.

Grønne lysdioder signaliserer normal drift, røde lysdioder signaliserer en feil eller et problem.

Under lading:

En lysdiode lyser rødt

Under lading:

Batteriet er for varmt eller for kaldt til at ladingen kan starte. Når batteriet er avkjølt eller varmet opp, starter ladingen automatisk.

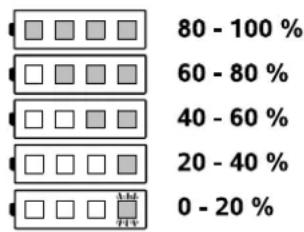

Under arbeidet:

Batteriet er defekt og må skiftes.

- Lysdiodene (1) på laderen kan lyse og blinke grønt eller rødt.

Grønt uavbrutt lys:

Batteriet lades eller er akkurat kaldt nok til at ladingen kan starte. Når batteriet er fulladet, slukker den grønne lysdioden.

Rødt blinkende lys:

Ladingen kan ikke startes.

Mulige årsaker:

• Manglende elektrisk kontakt mellom batteri og lader. Ta ut batteriet og sett det inn på nytt (⇒ 8.4).
  – Batteriet er defekt ( 8.5).
• Laderen er defekt og må kontrolleres av forhandleren. VIKING anbefaler en VIKING forhandler.

9. Betjeningselementer

Gressklipperen MA 339 C er utstyrt med et justerbart teleskopstyre.

Klemfare!

Gressklipperen skal kun belastes så mye at turtallet til den elektriske motoren ikke synker vesentlig.

Kontroller visuelt om batteriet er skadet. Batterier som har synlige skader (f.eks. riper eller lekkende væske), skal ikke brukes.

13.5 Lader

Gressklipperen skal være i driftssikker stand når den settes bort for lagring. Fell ned styret om nødvendig.

Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres.

Avfallsprodukter som batterier må alltid kasseres

forskriftsmessig. Følg lokale forskrifter. Batteriene må ikke kastes sammen med

husholdningsavfall. Lever dem til forhandleren eller til et innsamlingssted for spesialavfall.

Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. VIKING anbefaler en VIKING forhandler.

er i overensstemmelse med følgende EU-direktiver:

Beskyttelsestype IP20

Tillatt temperaturom- råde for ladestrøm +5°C til +40°C

Lader AL 100:

Motoren starter ikke

Mulig årsak:

• Knivskrue er løs
  – Knivene er ikke avbalansert

Tiltak:

– Stram knivskruen (⇒ 13.7)
– Etterslip (avbalanser) eller skift ut kniven (⇒ 13.8)

Feil/problem:

Arbeidstiden er for kort

Mulig årsak:

– Batteriet er ikke helt oppladet
- Klipping av for høyt eller for fuktig gress
– Klipperhuset er tilstoppet
- Klippekniven er sløv eller slitt
– Batteriet har nädd eller overskredet sin maksimale levetid

Tiltak:

Batteriet lades ikke, selv om lysdioden på laderen lyser grønt

Mulig årsak:

– Batteriet er for kaldt eller for varmt (lysdioden på batteriet lyser rødt)

Tiltak:

Batteriet lades ikke, ingen lysdiode lyser

Mulig årsak:

Lysdioden på laderen blinker rødt

Mulig årsak:

LED-indikering på batteri 199

LED-indikering på batteriladdare 200

Reglage 200

Säkerhetskontakt 200

Batterilåda 201

Arbetsanvisningar 202

Allmänt 202

10. Arbetsanvisningar

10.1 Allmänt

Mange tak, fordi du har valgt et kvalitetsprodukt fra VIKING.

Dette produkt er fremstillet efter de mest moderne produktionsmetoder og med omfattende kvalitetskontrol, for vi er først tilfredse, når du er tilfreds med dit produkt.

Hvis du har spørgsmål vedrørende maskinen, beder vi dig henvende dig til forhandleren eller direkte til importøren.

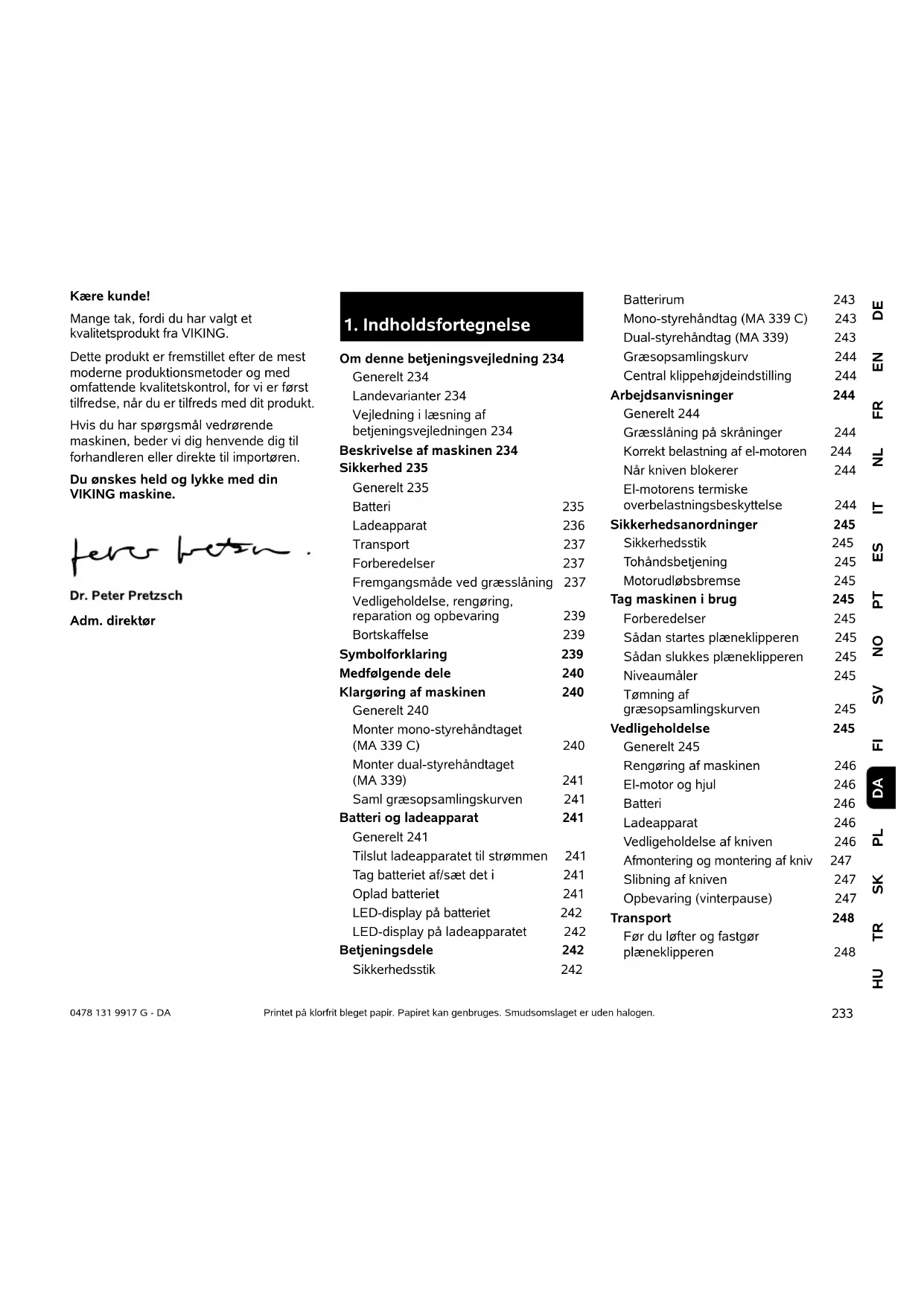

Om denne betjeningsvejledning 234

Generelt 234

Landevarianter 234

Vejledning i læsning af betjeningsvejledningen 234

Beskrivelse af maskinen 234

Sikkerhed 235

Generelt 235

Batteri 235

Ladeapparat 236

Transport 237

Forberedelser 237

Fremgangsmåde ved græsslåning 237

Klargøring af maskinen 240

Generelt 240

Monter mono-styrehåndtaget (MA 339 C) 240

Monter dual-styrehåndtaget (MA 339) 241

Saml græsopsamlingskurven 241

Tag batteriet af/sæt det i 241

Oplad batteriet 241

LED-display på batteriet 242

LED-display på ladeapparatet 242

Betjeningsdele 242

Sikkerhedsstik 242

Batterirum 243

Græsopsamlingskurv 244

Central klippehøjdeindstilling 244

Arbejdsanvisninger 244

Generelt 244

Korrekt belastning af el-motoren 244

Sikkerhedsanordninger 245

Sikkerhedsstik 245

Motorudløbsbremse 245

Tag maskinen i brug 245

Forberedelser 245

Sådan startes plæneklipperen 245

Sådan slukkes plæneklipperen 245

Niveaumåler 245

Tømning af græsopsamlingskurven 245

Vedligeholdelse 245

Generelt 245

Rengøring af maskinen 246

El-motor og hjul 246

Batteri 246

Ladeapparat 246

Vedligeholdelse af kniven 246

Afmontering og montering af kniv 247

Slibning af kniven 247

Opbevaring (vinterpause) 247

Transport 248

Før du løfter og fastgør plæneklipperen 248

Sådan minimerer du slid og undgår skader 248

Leveringsbekræftelse 253

Servicebekræftelse 253

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.

VIKING arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

2.2 Landevarianter

VIKING leverer ladeapparaterne med forskellige stik og kontakter afhængigt af leveringslandet.

På billederne er ladeapparaterne forsynet med europæiske stik. Maskinernes tilslutning med andre typer stik sker analogt.

2.3 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen:

Brugeren står bag maskinen og ser fremad i køreretningen.

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇒ 2.1)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare! Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel! Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig! Lette personskader og tingskader kan forhindres med en bestemt adfærd.

Bemærk Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

3. Beskrivelse af maskinen

1 Styrehåndtagets øverste del
2 Styrehåndtagets nederste del
3 Kabinet
4 Motorhjelm
5 Baghjul
6 Forhjul
7 Græsopsamlingskurv
8 ∅verste transportgreb
9 Nederste transportgreb

10 Udkastningsspjæld
11 Drejegreb
12 Hurtigstrammer
13 Hurtigstrammer
14 Motorstopbøjle
15 Højdeindstillingsarm
16 Startknap
17 Typeskilt
18 Dæksel
19 Sikkerhedsstik
20 Batteri
21 Ladeapparat

4. Sikkerhed

4.1 Generelt

Følg altid forholdsreglerne til forebyggelse af ulykker under arbejdet med plæneklipperen.

Hele betjeningsvejledningen bør læses grundigt igennem før den første ibrugtagning og opbevares til senere brug.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Det er en god ide at lade forhandleren eller en anden fagkyndig sætte dig ind i brugen af den nye maskine, før den tages i brug første gang.

Undlad at arbejde med plæneklipperen, hvis du har indtaget alkohol, medikamenter eller medicin, der nedsætter reaktionsevnen.

Den må heller ikke benyttes, når der er personer, specielt børn, eller dyr i nærheden.

Husk på, at brugeren er ansvarlig for skader på andre personer eller disses ejendele.

Maskinen må kun udlånes til personer, der er fortrolige med betjeningen af den. Lad altid betjeningsvejledningen følge med.

OBS – risiko for ulykker!

Plæneklipperen er konstrueret til privat brug og må kun bruges til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt og medføre skader på maskinen.

Plæneklipperen må pga. risiko for personskade på brugeren f.eks. ikke anvendes til følgende (ikke komplet opstilling):

– Trimning af buske, hække eller lignende
- Skæring af slyngplanter
- Plænepleje på tage og altankasser
– Rensning af fortove (sugning, blæsning, snerydning)
- Granulering og findeling af grene og hækkeklip
– Udjævning af jordbunker som f. eks. muldvarpeskud
- Transport af afklippet affald, undtagen i den dertil indrettede græsopsamlingskurv

OBS – risiko for ulykker!

Der må kun anvendes tilbehør, som er leveret af VIKING eller godkendt til montering på maskinen. Maskinen må heller ikke ændres.

Vær særligt forsigtig ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

OBS! Vibrationer udgør en sundhedsfare!

For stor belastning pga. vibrationer kan medføre

kredsløbs- eller nerveskader, især hos personer med kredsløbsproblemer. Søg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger. Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling):

• Følelsesløshed
• Sm er ter
• Muskelsvaghed
  – Misfarvninger af huden
  – Ubehagelig kriblen

Maskinen må aldrig anvendes af børn, personer med fysiske, sensoriske eller mentale handicap eller utilstrækkelig erfaring og viden eller personer, der ikke er fortrolige med vejledningen.

Giv aldrig børn eller unge under 16 år lov til at benytte maskinen.Aldersgrænsen for brugere kan variere fra land til land.

Der må ikke foretages ændringer på maskinen, som kan medføre en forhøjet støjemission.

Livsfare på grund af kvælning! Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.

4.2 Batteri

STIHL batterier må kun anvendes sammen med STIHL eller VIKING maskinerne og oplades med STIHL ladeapparater.

Åbn aldrig batteriet.

Tab ikke batteriet.

Anvend ikke defekte eller deformede batterier.

Opbevar batteriet utilgængeligt for børn.

Beskyt batteriet mod direkte sollys, varme og ild – må ikke smides i ilden – Der er risiko for eksplosioner!

Beskyt batteriet mod regn – dyk det ikke ned i væsker.

Udsæt ikke batteriet for mikrobølger eller højt tryk.

Forbind aldrig batteriets kontakter med metalgenstande (kortslutning). Batteriet kan ødelægges af en kortslutning.

Hold det ikke anvendte batteri borte fra metalting (f. eks. søm, mønter, smykker). Anvend ikke transportbeholdere af metal – Der er risiko for eksplosioner og brande!

Ved en forkert anvendelse kan der sive væske ud af batteriet – undgå kontakt hermed! Ved kontakt - skyl af med vand. Kommer væsken i øjnene, opsøg læge. Udsivet batterivæske kan medføre hudirritationer, forbrændinger og ætsninger.

Stik ikke genstande i batteriets udluftningsslids.

sikkerhedsanvisninger

4.3 Ladeapparat

Tillægget til STIHL ladeapparat skal læses og opbevares et sikkert sted.

Anvend kun originale STIHL ladeapparater.

Et beskadiget ladeapparat må ikke anvendes.

Ladeapparatet må kun anvendes til opladning af geometrisk passende STIHL batterier af typen "AP" med en kapacitet på maksimalt 10 Ah og en spænding på maksimalt 42 Volt.

Oplad ikke defekte eller deformede batterier.

Netspænding og netfrekvens skal svare til oplysningerne på typeskiltet under ladeapparatet og til oplysningerne i kapitlet "Tekniske data" (⇒ 19.).

Ladeapparatet må ikke åbnes.

Opbevar ladeapparatet utilgængeligt for børn, og træk stikket ud efter brugen.

Beskyt ladeapparatet mod fugt og væde.

Ladeapparatet må kun anvendes og opbevares i lukkede og tørre rum.

Ladeapparatet må ikke dækkes til, så det kan køle uhindret af.

Stik ikke ting ind i ladeapparatets udluftningsslidser – der er risiko for stød og kortslutning!

Forbind aldrig ladeapparatets kontakter med metalgenstande (f. eks. søm, mønter, smykker) (kortslutning) – der er risiko for kortslutning!

Anvend aldrig ladeapparatet på let antændelige underlag (f. eks. papir, stoffer) eller i en let antændelig atmosfære – Brandfare!

Anvend aldrig ladeapparatet i eksplosive atmosfærer, dvs. i rum, hvor der er brandfarlige væsker (dampe), gasser eller støv. Ladeapparatet kan danne gnister, som kan antænde støvet eller dampene – der er risiko for eksplosioner og brande!

Træk straks stikket ud, hvis der opstår røg eller brande i ladeapparatet.

OBS! Fare for elektrisk stød! Specielt vigtige for den elektriske sikkerhed er stikket og tilslutningsledningen.

Ladeapparatet må ikke tages i brug, hvis tilslutningsledningen er beskadiget, så der ikke opstår risiko for stød. Kontroller regelmæssigt tilslutningsledningen for skader eller slid (skørhed).

Ladeapparatet må kun tilsluttes en korrekt installeret stikdåse. Strømforsyningen skal tilsluttes en strømkilde, som er beskyttet af et HFI-relæ med en brydestrøm på maksimalt 30mA.

Udfør ingen reparationer på ladeapparatet, især ikke på tilslutningskablet eller stikket. Beskadiget tilslutningsledning skal udskiftes af en elektriker.

Skal ladeapparatet tages fra strømmen, gøres det ved at trække stikket ud og ikke i tilslutningsledningen.

Udlæg tilslutningsledningen, og marker denne således, at den ikke bliver beskadiget eller kan være til fare for nogen – undgå snublefarer.

Anvend ikke tilslutningsledningen til andre formål, evt. ved at bære ladeapparatet heri eller hænge det op heri.

4.4 Transport

Anvend altid handsker under arbejdet for at forhindre personskade grundet skarpe kanter på maskinen.

Sluk for maskinen, vent, til kniven er standset, og træk dsstikket ud.

Følg anvisningerne i kapitlet "Transport" (⇒ 14.), när maskinen løftes.

Vær opmærksom på maskinens vægt, og anvend egnede hjælpemidler til læsning efter behov (læsseramper eller løfteanordninger).

Undgå at berøre kniven, när plæneklipperen løftes og bæres.

Transportér kun maskinen med afkølet motor.

Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).

Under transport af maskinen skal gældende forskrifter overholdes, især hvad angår lastsikkerhed samt transport af ting på lastarealet.

Lad ikke batteriet ligge i en bil, og udsæt det aldrig for direkte sollys.

Lithium-ion batterierne skal håndteres forsigtigt under en transport. Sørg især for, at transportere batterierne så de ikke kortslutter. Opbevar derfor batteriets originale emballage, og transporter STIHL batterierne enten i den ubeskadigede originale emballage eller i plæneklipperen.

4.5 Forberedelser

Personer, som ikke har læst betjeningsvejledningen, må ikke anvende maskinen.

Vær opmærksom på kommunale forskrifter for motordrevne haveredskabers anvendelsestider.

Under græsslåningen skal der altid bæres solide sko og lange bukser. Brug aldrig

plæneklipperen barfodet eller iført sandaler.

Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og alle andre fremmedlegemer, som kan blive slynget væk af maskinen.

Før brugen bør man altid efterse, om klippeværktøjet, fastspændingsboltene og hele klippeanordningen er i orden, kontroller især for fast sæde, beskadigelser samt slid (⇒ 13.6).

Udskift slidte eller beskadigede dele, før maskinen bruges. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din VIKING forhandler har reserveskilte.

Brug aldrig plæneklipperen med beskadigede beskyttelsesanordninger, uden fungerende motorbremse eller uden påmonterede beskyttelsesanordninger, f. eks. uden udkastningsspjæld eller uden græsopsamlingsanordning.

Brug af sikkerhedsmæssige grunde altid en intakt græsopsamlingskurv.

Kontaktanordningerne på maskinen må ikke fjernes eller omgås (f. eks. vha. fastbinding af motorstopbøjlen på styret).

Følg især anvisningerne i kapitlerne "Batteri" (⇒ 4.2) og "Ladeapparat" (⇒ 4.3).

4.6 Fremgangsmåde ved græsslåning

Der må ikke være uvedkommende, især børn og dyr, i fareområdet. Vær sikker på ade andre.

Græsslåningen må ikke udføres ved temperaturer under +5°C.

VIKING anbefaler anvendelse af høreværn under arbejdet. Overskrides støjniveauet 80 dB(A) på arbejdspladsen,

bør der principielt anvendes et høreværn.

Slå ikke græs i regnvejr. Arbejde i regnvejr eller i våde omgivelser kan beskadige maskinen.

Slå ikke vådt græs, og slå aldrig græs i regnvejr. Ved vådt græs er der større risiko for ulykker (därligere fodfæste).

Lad ikke plæneklipperen stå ubeskyttet i regnen.

Slå kun græs i dagslys eller på godt oplyste steder.

Maskinen skal stå på en plan flade, när den startes. Maskinen må ikke vippes, när motoren startes.

Plæneklipperen må kun sættes i drift med lukket batterirum (⇒ 9.2).

Start motoren forsigtigt iht. anvisningerne i kapitlet "Tag maskinen i brug" (⇔ 12.). Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj.

Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.

Stands motoren,

- når plæneklipperen skal vippes under transport over andre flader end græs,

– når du skubber plæneklipperen hen til og væk fra græsfladen,

- før du tager græsopsamlingskurven af.

Sørg altid for at stå godt fast på skråninger. Undgå at slå græs på meget stejle skråninger, da der er risiko for at miste kontrollen over maskinen.

Vær særlig forsigtig, när du ændrer kørselsretning på en skråning, så du ikke mister herredømmet over maskinen.

Slå altid græsset på tværs af skråninger og aldrig op og ned, idet der da er risiko for at blive kørt over af den kørende plæneklipper, hvis man mister kontrollen over den.

OBS – snublefare!

Udvis særlig forsigtighed ved baglæns bevægelser, og når plæneklipperen trækkes.

Vær ekstra forsigtig, när du vender maskinen om eller trækker den hen mod dig selv.

Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger med en stigning på over 25° (46,6 %).

Risiko for kvæstelser!

En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm.

max. 25° 100 46,6

Vær opmærksom på værktøjets efterløb, som varer i flere sekunder.

STOP

Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Lad være med at åbne

udkastningsspjældet og/eller tage græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.

Fastgør aldrig ting til styrehåndtaget (f. eks. arbejdstøj).

Kontrollér regelmæssigt, om kniven sidder fast, er beskadiget eller slidt (⇒ 13.6).

OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå

aldrig i nærheden af udkastningsåbningen. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes.

Undgå at slukke og tænde maskinen hyppigt inden for et kort tidsrum, og "leg" ikke med startknappen. Risiko for motoroverophedning!

Undlad at løfte eller bære en plæneklipper med kørende motor eller med isat sikkerhedsstik.

Der må ikke transporteres personer, især ikke børn, eller genstande på maskinen.

Sluk for motoren, træk sikkerhedsstikket ud, og kontroller, at klippeværktøjet er

helt standset,

• før du tager batteriet af;
• før du afhjælper blokeringer eller fjerner tilstoppelser i udkastningskanalen,
  – hvis plæneklipperen begynder at vibrere usædvanlig voldsomt. Hele maskinen, især klippeværktøjet, skal i så fald kontrolleres for eventuelle beskadigelser og løse dele. Beskadigede dele skal udskiftes før yderligere drift, løse dele skal fastspændes/fastskrues.
• när klippeværktøjet er stødt på et fremmedlegeme. Klippeværktøjet skal i så fald kontrolleres for eventuelle beskadigelser. Plæneklipperen må ikke bruges med en beskadiget eller bøjet knivaksel eller motoraksel. Risiko for kvæstelser pga. defekte dele!
• før plæneklipperen kontrolleres, rengøres, eller der udføres arbejde på den (f. eks. indstilling af klippehøjden eller omklapning/indstilling af styrehåndtaget),
• før maskinen forlades eller står uden opsyn;
• før du løfter eller bærer plæneklipperen.
• før transporten.

sikkerhedsstikket skal tages ud, og batteriet skal evt. fjernes før der arbejdes på maskinen, før en indstilling eller før plæneklipperen skal gøres ren.

Anvend altid solide handsker ved arbejde på klippeværktøjet.

Før vedligeholdelsesarbejde,

rengøring og opbevaring i et lukket rum skal maskinen køle helt af.

Der må kun udføres det vedligeholdelsesarbejde, som er beskrevet i denne betjeningsvejledning. Alt andet arbejde skal udføres af en forhandler.

VIKING anbefaler, at alle vedligeholdelsesarbejder og reparationer kun udføres af en VIKING forhandler. VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Har du ikke nok kendskab eller hjælpemidler til rådighed, bedes du altid henvende dig til en forhandler (VIKING anbefaler VIKING forhandleren).

Anvend kun værktøj, tilbehør og reservedele af høj kvalitet. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge.

VIKING anbefaler originalt VIKING værktøj, originalt tilbehør og originale reservedele. Disse er skræddersyet til brugeren og maskinen. Originale VIKING reservedele ses på VIKING reservedelsnummeret, på graveringen VIKING samt på VIKING reservedelssymbolet. Symbolet kan muligvis også stå alene på mindre dele.

Sørg for, at alle møtrikker, bolte og skruer er fast tilspændte, så det er sikkert at bruge maskinen.

Kontroller regelmæssigt, om græsopsamlingsanordningen er slidt, beskadiget eller ikke længere fungerer.

Hvis klippeværktøjet eller plæneklipperen støder på en forhindring eller et fremmedlegeme, skal motoren slås fra, sikkerhedsstikket trækkes ud og undersøges af en fagmand.

For at undgå brandfare skal området omkring køleluftåbningerne mellem motorhjelm og kabinet holdes fri for f. eks. græs, strå, mos, blade og udtrængende fedt.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

Efter arbejdet skal plæneklipperen rengøres grundigt. Anvend aldrig en højtryksrenser, og rengør ikke plæneklipperen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Sådanne rengøringsmidler kan beskadige kunststof- og metaldele, hvilket forringer VIKING maskinens drift.

Kontroller hele maskinen for slid og beskadigelser regelmæssigt – især før den skal opbevares i forbindelse med længere arbejdspauser (vinterpause). Udskift slidte og beskadigede dele, så maskinen altid er i driftsikker tilstand.

Opbevar den afkølede plæneklipper samt batterierne og sikkerhedsstikket i et tørt, godt udluftet og lukket rum, der er utilgængeligt for børn.

4.8 Bortskaffelse

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. Fjern især sikkerhedsstikket og elkablet til motoren for at forebygge ulykker.

Risiko for kvæstelser på kniven.

Lad aldrig hverken funktionsdygtige eller brugte plæneklippere være uden opsyn. Sørg for, at maskinen og kniven opbevares utilgængeligt for børn.

Batterierne skal bortskaffes separat fra plæneklipperen. Sørg for, at batterierne er afladet før bortskaffelsen (f. eks. ved at lade motoren køre), og bortskaf dem korrekt og miljøvenligt.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Pas på –
Skarpe knive!

Knive fortsætter med at rotere, efter at el-motoren er blevet slukket. Inden der udføres vedligeholdelsesarbejde på maskinen, fjernes spærringen (sikkerhedsstikket).

MA 339:

Start motoren.

MA 339 C:

Start motoren.

MA 339 C:

Stands motoren.

Batteriet er for varmt.

Opladningen starter efter afkølingstiden eller batteriet kan først anvendes efter afkølingen.

Batteriet er defekt og skal udskiftes.

6. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine 1

Pos. Betegnelse Stk.

B Græsopsamlingskurvens 1 øverste del

C Græsopsamlingskurvens 1 nederste del

D Bolt 2

N Sikkerhedsstik 1

O Ladeapparat

P Batteri

•Betjeningsvejledning 1

MA 339 C:

E Skive 2

F Skrue 1

G Bolt 1

H Klemstykke 2

I Hurtigstrammer 1

MA 339:

J Fladrundbolt 2

K Kabelføring 1

L Drejegreb 2

M Ledningsklips 1

Leveringsomfanget afhænger af landet og af modellen.

7. Klargøring af maskinen

7.1 Generelt

Risiko for kvæstelser

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

Inden al arbejde på plæneklipperen trækkes sikkerhedsstikket ud (⇒ 9.1).

- Stil maskinen på et vandret, plant og fast underlag i forbindelse med det beskrevne arbejde.

Ved leveringen er batterierne ladet ca. 30 % op. Før første anvendelse skal de lades helt op.

- Oplad batteriet (⇒ 8.4).

7.2 Monter mono-styrehändtaget (MA 339 C)

• Anbring mono- styrehåndtaget (1) i arbejdsposition i styrekonsollen (2), og hold det der.
• Læg klemmestykkerne (H) i styrekonsollen (2) til venstre og højre som vist. Sæt skiven (E) på skruen (F), og før skruen (F) indefra og ud gennem klemmestykkerne og styrehåndtagets nederste del.
  • Sæt skiven (E) på.
• Sæt bolten (G) i hurtigstrammeren (I), og skru begge dele på skruen (F).
  • Luk hurtigstrammeren (3).
• Hurtigstrammeren (3) skal være spændt så kraftigt, at den kan lukkes helt, og styrehåndtaget er fastgjort i styrekonsollen. Løsn om nødvendigt hurtigstrammeren igen, og skru skruen (F) i og ud.

Montering af elkabel:

- Læg elkablet (1) i kabellabyrinten (2) på styrekonsollen som vist. Sørg for, at ledningsstripsen (3) er placeret korrekt i kabellabyrinten.

- Tryk elkablet (1) ind i holderen (4) på styrmanchetten. El-kablet skal ligge stramt an mod styrerøret omkring styrehåndtagets nederste del.

7.3 Monter dual-styrehändtaget (MA 339)

Montering af styrehåndtagets øverste del:

• Stik fladrundbolten (J) gennem kabelføringen (K), og hægt elkablet (1) fast.
• Sæt dual-styrehåndtaget (2) på styrehåndtagets to nederste dele (3). Stik fladrundboltene (J) – til højre med kabelføring (K), til venstre uden – indefra og ud gennem boringerne, og spænd dem til med drejegrebene (L).

Montering af kabelklips:

- Fastgør elkablet (1) på styrehåndtagets øverste del vha. kabelklips (M). Sørg for, at der er en afstand på 25 - 27 cm mellem kabelklipsen og kontakten på styrehåndtagets øverste del.

7.4 Saml græsopsamlingskurven

- Sæt græsopsamlingskurvens øverste del (B) på græsopsamlingskurvens nederste del (C). Sørg for korrekt position i føringerne (1).

• Tryk boltene (D) gennem de tilhørende åbninger indefra.
• Lad græsopsamlingskurvens øverste del (B) gå i hak i kurvens nederste del med et let tryk.
• Sæt græsopsamlingskurven på (⇒ 9.5).

Plæneklipperne MA 339 og MA 339 C drives med genopladelige batterier.

Der anvendes kun gode STIHL lithium-ion batterier af typen „AP“.

De evt. medleverede batterier er optimalt tilpasset det tilsigtede formål; dog kan alle STIHL lithium-ion batterier (AP 80, AP 115, AP 120, AP 160 ...), der fås hos forhandlerne, anvendes.

Plæneklipperens elektriske system overfører data med det anvendte batteri og tilpasser el-motorens ydelse til kapaciteten.

• Sæt stikket (1) i stikdåsen (2).
• Når ladeapparatet tilsluttes strømmen, udføres en selvtest. Herunder lyser LED'erne (3) på ladeapparatet i ca. 1 sekund grønt, derefter rødt og slukker så (⇒ 8.6).

8.3 Tag batteriet af/sæt det i

• Åbn batterirummet, og træk sikkerhedsstikket ud (⇒ 9.1)

Tag batteriet af:

- Træk batteriet (1) af opefter.

Sæt batteriet i:

- Sæt batteriet (1) ind i batterirummet med et let tryk som vist på billedet, og luk dækslet.

8.4 Oplad batteriet

• Tag batteriet ud af batterirummet ( 8.3).
• Tilslut ladeapparatet til strømmen (⇔ 8.2).
• Skub batteriet (1) ind i ladeapparatet (2) til det ikke kan komme længere, tryk derefter helt ind. De grønne LED'er på batteriet og ladeapparatet (3) indikerer en iværksat opladning.
• Er batteriet ladet helt op, slukker LED'erne på batteriet og ladeapparatet. Tag batteriet ud af ladeapparatet, og sæt det i batterirummet (⇒ 8.3).

Opladning

Ladeapparatet erkender automatisk batteriets type og tilpasser opladningen hertil.

Batterierne køles under opladningen – ved en hurtigoplader (AL 300, AL 500) med en ventilator, ved et standard ladeapparat (AL 100) med en normal luftstrøm i rummet.

LED'erne på batterierne indikerer opladningsforløbet (⇒ 8.5). Er batteriet ladet helt op, kobler ladeapparatet automatisk fra, og LED'erne på batterierne og på ladeapparatet slukker.

Ladetiden afhænger af forskellige faktorer, såsom f. eks. batteriets tilstand eller omgivelsestemperaturen, og kan derfor afvige fra den angivne ladetid (⇒ 19.).

Sættes der et varmt batteri ind i ladeapparatet, forlænges opladningstiden muligvis, da batteriet først skal køle af før opladningen.

8.5 LED-display på batteriet

- Tryk på tasten (1) for at aktivere displayet – displayet forsvinder selv efter 5 sekunder.

LED-displays:

LED'erne lyser eller blinker grønt eller rødt.

□ LED'en lyser grønt.
LED'en blinker grønt.
■ LED'en lyser rødt.
LED'en blinker rødt.

Grønne LED'er indikerer en normal drift, røde LED'er angiver en forstyrrelse.

Under opladningen:

LED'erne indikerer ladeforløbet med lys og blink.

Under opladningen indikeres kapaciteten, der netop lades, med en grønt blinkende LED.

Er opladningen udført, slukkes LED'erne automatisk.

0 - 20 %

20 - 40 %

40 - 60 %

60 - 80 %

80 - 100 %

Under arbejdet:

LED'erne indikerer ladetilstanden med lys og blink.

80 - 100 % 60 - 80 % 40 - 60 % 20 - 40 % 0 - 20 %

Fejl

En LED lyser rødt

Under opladningen:

Batteriet er for varmt eller for koldt til at kunne starte opladningen. Efter batteriets afkøling eller opvarmning starter opladningen automatisk.

Under arbejdet:

Batteriet er for varmt. Maskinen kobler fra – tag batteriet ud af plæneklipperen, og lad det køle af et stykke tid.

Batteriet er defekt og skal udskiftes.

Plæneklipperen er for varm – lade den køle af.

Plæneklipperen er defekt og skal kontrolleres af en forhandler. VIKING anbefaler en VIKING forhandler.

8.6 LED-display på ladeapparatet

- LED'erne (1) på ladeapparatet blinker grønt eller rødt.

Grønt vedvarende lys:

Batteriet lades op eller køler af, for derefter at starte opladningen. Den grønne LED slukker, når batteriet er ladet helt op.

Rødt blinkende lys:

Opladningen kan ikke startes op.

Mulige årsager:

- Ingen elektrisk forbindelse mellem batteriet og ladeapparatet - tag batteriet ud og sæt det i igen (⇒ 8.4).

– Batteriet er defekt ( 8.5).

– Ladeapparatet er defekt – få ladeapparatet kontrolleret af en forhandler. VIKING anbefaler en VIKING forhandler.

9. Betjeningsdele

9.1 Sikkerhedsstik

Plæneklipperne type MA 339 og MA 339 C er forsynet med et sikkerhedsstik.

Maskinerne kan kun tages i brug, hvis sikkerhedssstikket er sat i den rigtige plads i batterirummet.

Sikkerhedsstikket skal tages af før en transport, før vedligeholdelses- og rengøringsarbejder samt før plæneklipperen skal undersøges.

Sæt sikkerhedsstikket i:

• Åbn batterirummet (⇒ 9.2).
• Tryk sikkerhedsstikket (1) helt ind i soklen (2), og luk derefter batterirummet igen.

Træk sikkerhedsstikket af:

• Åbn batterirummet (⇒ 9.2).
• Træk sikkerhedsstikket (1) ud af soklen (2), og opbevar det uden for plæneklipperen.

9.2 Batterirum

Batterirummet skal altid være lukket under driften.

Åbn batterirummet:

• Tryk holdetappen (1) forsigtigt ind, og vip dækslet (2) op bagud.
• Klap dækslet (2) i, og sørg for, at holdetappen (1) går i hak.

Luk batterirummet:

9.3 Mono-styrehåndtag (MA 339 C)

Plæneklipperen MA 339 C er udstyret med et indstilleligt teleskopstyrehåndtag.

Risiko for klemning!

Når hurtigstrammerne løsnes, kan styrehåndtaget klappes om og skubbes sammen. Hold derfor altid om styrehåndtaget (1) på det højeste sted med den ene hånd, mens hurtigstrammerne åbnes.

1 Klap styrehåndtaget om:

Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring):

• Indstil den mindste styrhøjde.
• Hold fast i styrehåndtaget (1) med den ene hånd, og åbn hurtigstrammeren (2).
• Klap styrehåndtaget (1) fremefter.
• Efter behov kan hurtigstrammeren (2) lukkes, og styrehåndtaget fastgøres i transportpositionen.

Arbejdsposition (til skubning af maskinen):

• Klap styrehåndtaget (1) bagud, og hold fast i det med den ene hånd.
  • Luk hurtigstrammeren (2).
• Hurtigstrammeren (2) skal være spændt så kraftigt, at den kan lukkes helt, og styrehåndtaget er fastgjort i styrekonsollen. Løsn om nødvendigt hurtigstrammeren igen, og skru skruen (3) i og ud.
• Indstil styrhøjden.

2 Klippehøjdejustering:

Teleskopstyrehåndtagets højde kan indstilles trinløst:

- Hold fast i styrehåndtagets øverste del (4) med den ene hånd, og åbn hurtigstrammeren (5).

• Træk styrehåndtagets øverste del (4) ud af styrehåndtagets nederste del, eller skub det ind i styrehåndtagets nederste del, og indstil den ønskede højde på styrehåndtaget.
• Hold fast i styrehåndtagets øverste del (4) med den ene hånd, og luk hurtigstrammeren (5).
• Hurtigstrammeren (5) skal være spændt så kraftigt, at den kan lukkes helt, og styrehåndtagets øverste del er fastgjort i styrehåndtagets nederste del. Løsn om nødvendigt hurtigstrammeren igen, og skru på fingermøtrikken (6).

9.4 Dual-styrehändtag (MA 339)

Risiko for klemning!

Når drejegrebene løsnes, kan styrehåndtagets øverste del klappe sammen. Hold derfor altid om styrehåndtagets øverste del (2) på det højeste sted med den ene hånd, mens drejegrebene løsnes.

Klap styrehåndtaget om:

Transportposition (ved rengøring af maskinen samt i forbindelse med pladsbesparende transport og opbevaring):

- Løsn drejegrebene (1), indtil disse let kan bevæges frem og tilbage, og klap styrehåndtagets øverste del (2) fremad.

Arbejdsposition (til skubning af maskinen):

• Klap styrehåndtagets øverste del (2) bagud, og hold fast i det med den ene hånd.
• Skru drejegrebene (1) fast. Sørg for, at kabelføringen (3) sidder korrekt.

9.5 Græsopsamlingskurv

Påhægtning:

• Åbn og hold udkastningsspjældet (1).
• Hægt græsopsamlingskurven (2) i holderne (4) på maskinens bagside ved hjælp af låsehagerne (3).
  • Luk udkastningsspjældet (1).

Afhægtning:

• Åbn og hold udkastningsspjældet (1).
• Løft græsopsamlingskurven (2) bagud, og tag den af.
  • Luk udkastningsspjældet (1).

9.6 Central klippehøjdeindstilling

Der kan indstilles fem forskellige klippehøjder mellem 30 mm og 70 mm.

Trin 1 = laveste klippehøjde

Trin 5 = højeste klippehøjde

Plæneklippere til Storbritannien:

Der kan indstilles seks forskellige klippehøjder mellem 20 mm og 70 mm.

Trin S = laveste klippehøjde

Trin 5 = højeste klippehøjde

For at undgå skader bør den laveste klippehøjde kun anvendes på græsplæner uden ujævnheder.

Indstilling af klippehøjde:

- Tryk højdeindstillingsarmen (1) en smule væk fra plæneklipperen, indtil låsetappene (2) frigiver armen.

• Større klippehøjde:
Hæv plæneklipperen med højdeindstillingsarmen (1) (armen skubbes fremad).
Tryk plæneklipperen nedad med højdeindstillingsarmen (1) (armen skubbes bagud).
- Tryk højdeindstillingsarmen (1) mod plæneklipperen, indtil låsetappene (2) går i hak i armen. Den valgte klippehøjde kan aflæses på den forreste låsetap (3).

Lavere klippehøjde:

10. Arbejdsanvisninger

10.1 Generelt

Plænen bliver flot og tæt, hvis den slås ofte og holdes kort.

Slå ikke plænen for kort i varme og tørre perioder, da den ellers svides af solen og kommer til at se grim ud!

Klipperesultatet bliver bedre med en skarp kniv end med en sløv. Derfor bør kniven slibes regelmæssigt (VIKING forhandler).

Skæreydelse

Skæreydelsen (batteriets arbejdstid) afhænger af græsets type og af den valgte klippehøjde. Skæreydelsen kan forøges af følgende:

• Klip plænen noget hyppigere,
• ∅g klippehøjden,
  • reducer fremføringshastigheden,
• lad græsplænen tørre før græsslåningen.

Der kan bestilles yderligere STIHL lithium-ion batterier (specialtilbehør) efter behov.

10.2 Græsslåning på skråninger

Af sikkerhedsmæssige grunde bør plæneklipperen ikke anvendes på en hældning over 25°. En hældning på 25° (46,6 %) svarer til en lodret stigning på 46,6 cm over en vandret strækning på 100 cm.

10.3 Korrekt belastning af el-motoren

Tænd aldrig for plæneklipperen i højt græs eller i den laveste klippehøjde.

Plæneklipperen må kun belastes så meget, at el-motorens omdrejningstal ikke falder væsentligt.

Hvis omdrejningstallet falder, vælges en højere indstilling af klippehøjden, og/eller fremføringshastigheden reduceres.

Stands straks el-motoren, og træk sikkerhedsstikket ud. Find derefter årsagen, og sørg for at udbedre fejlen.

10.5 El-motorens termiske overbelastningsbeskyttelse

Hvis der under arbejdet opstår en overbelastning af el-motoren, kobler den indbyggede termiske overbelastningsbeskyttelse automatisk el-motoren fra.

Årsager til overbelastning:

• græsslåning af for højt græs eller for lavt indstillet klippehøjde,
  – for høj fremføringshastighed,

- utilstrækkelig rensning af køleluftføringen (luftudtagene).

Ibrugtagning efter pause

Efter en afkølingstid på op til 10 min. (afhængigt af omgivelsestemperaturen) tages maskinen igen i brug på normal vis (⇒ 12.).

11. Sikkerhedsanordninger

11.1 Sikkerhedsstik

El-motoren kan kun tændes, när sikkerhedsstikket er sat i (⇒ 9.1).

11.2 Tohåndsbetjening

El-motoren kan kun startes op, hvis du trykker på startknappen og holder den nede med højre hånd og samtidig trækker motorstopbøjlen mod styrehåndtaget med venstre hånd.

11.3 Motorudløbsbremse

Når motorstopbøjlen slippes, standser kniven efter mindre end 3 sekunder.

En integreret motorudløbsbremse forkorter udløbstiden, indtil kniven er standset.

12. Tag maskinen i brug

12.1 Forberedelser

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

• Oplad batteriet ( 8.4).
  • Sæt sikkerhedsstikket i (⇒ 9.1).

12.2 Sådan startes plæneklipperen

Start ikke motoren i højt græs eller i laveste klippehøjde, da dette gør starten vanskelig.

• Tryk på startknappen (1), og hold den nede. Træk motorstopbøjlen (2) mod styrehåndtaget, og hold den der.
• Startknappen (1) kan slippes igen, när motorstopbøjlen (2) er trykket op.

12.3 Sådan slukkes plæneklipperen

- Slip motorstopbøjlen (1). Motoren og kniven standser efter en kort udløbstid.

12.4 Niveaumåler

Græsopsamlingskurven er udstyret med en niveaumåler (1) på opsamlingskurvens øverste del.

Luftstrømmen, der opstår ved knivens rotation, og som sørger for opfyldningen af græsopsamlingskurven, løfter niveaumåleren (2):

Græsopsamlingskurven fyldes med afklippet affald.

Efterhånden som græsopsamlingskurven fyldes med græs, reduceres denne luftstrøm, og niveaumåleren synker ned (3):

- Tømning af den fyldte græsopsamlingskurv (⇒ 12.5).

12.5 Tømning af græsopsamlingskurven

• Sluk motoren, (⇒ 12.3) og hægt græsopsamlingskurven af (⇒ 9.5).
• Åbn græsopsamlingskurven på låselasken (1), og klap græsopsamlingskurvens øverste del (2) op.
• Hold græsopsamlingskurven som vist i holdegrebene i græsopsamlingskurvens øverste del (3) og i græsopsamlingskurvens nederste del (4), og tøm den.

13. Vedligeholdelse

13.1 Generelt

Risiko for kvæstelser

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇔ 4.).

0 Inden al arbejde på plæneklipperen trækkes sikkerhedsstikket ud (⇒ 9.1).

Årlig vedligeholdelse udført af forhandleren:

Plæneklipperen bør kontrolleres af forhandleren en gang om året. VIKING anbefaler en VIKING forhandler.

13.2 Rengøring af maskinen

Vedligeholdelsesinterval: Efter hver brug

• Tag batteriet af (⇒ 8.3).
• Hægt græsopsamlingskurven af (⇒ 9.5).

Risiko for kvæstelser!

Stil plæneklipperen på et fast, vandret og jævnt underlag, før du vipper den på højkant. Maskinen kan vælte, når der arbejdes i rengøringspositionen. Stå altid ved siden af maskinen. Arbejd aldrig foran eller bag ved plæneklipperen.

Rengøringsposition MA 339 C:

• Klap mono-styrehåndtaget om (⇒ 9.3).
• Løft udkastningsspjældet (1), vip plæneklipperen op, og stil den på styrekonsollen (2).
• Lad styrehåndtaget (3) ligge på jorden, og fastgør det i denne position med hurtigstrammeren (4).

Rengøringsposition MA 339:

• Klap dual-styrehåndtaget om (⇒ 9.4).
• Vip plæneklipperen op, og stil den på styrehåndtagets nederste dele (5).

Anvisninger til rengøring:

Rengør maskinen omhyggeligt efter hver brug. Omhyggelig behandling beskytter maskinen mod skader og forlænger levetiden.

Rens køleluftføringen (indsugningsspalterne) mellem motorhjelmen og kabinettets nederste del for snavs for at opnå tilstrækkelig motorkøling.

Rengør kniven.

Maskinens underside renses med børste og vand. Eventuelle græsrester i kabinettet og udkastningsskakten løsnes først med en pind.

Ret aldrig strålevand mod motordele, pakninger, lejesøjler og elektriske komponenter som batterier eller kontakter. Det kan medføre dyre reparationer.

Kan snavs ikke fjernes med vand, med en børste eller med en klud, anbefaler VIKING anvendelse af et specialrensemiddel (f. eks. STIHL-specialrensemiddel).

Hjulenes lejer er vedligeholdelsesfrie.

13.4 Batteri

Vedligeholdelsesinterval: Før hver brug

Kontroller med en synskontrol, om batteriet er ubeskadiget. Er der tydelige skader på batterierne (f. eks. ridser eller siver der væske ud), må de ikke længere anvendes.

13.5 Ladeapparat

Vedligeholdelsesinterval: Før hver brug

Kontroller tilslutningsledningen for skader, og hold luftudtagene fri for snavs.

13.6 Vedligeholdelse af kniven

Vedligeholdelsesinterval: Før hver brug

• Vip plæneklipperen op i rengøringsposition (⇒ 13.2).
• Rens kniven (1), og kontrollér for beskadigelser (hakker eller ridser) og slid, og udskift efter behov.
• Knivtykkelsen skal kontrolleres mindst 5 steder med en skydelære (2). Især knivbladet skal også have minimumtykkelse.
• Læg en lineal (3) mod den forreste knivkant, og mål nedslibningen.

Slidgrænser:

Knivtykkelsen skal være mindst 1,6 mm overalt.

Æggen må maksimalt slibes 5 m m ned. Er den medfølgende kniv ikke monteret på plæneklipperen, men f. eks. den ekstra granuleringskniv, der fås som specialtilbehør, gælder der andre slidgrænser (se betjeningsvejledningen Kit 339).

Risiko for kvæstelser!

En slidt eller beskadiget kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne om knivens vedligeholdelse.

Plæneklipperen må især ikke bruges, hvis dele af skærenheden (bestående af kniv, knivbolt og knivholder) er beskadiget eller slidt.

Knivenes slid afhænger af anvendelsesstedet og varigheden. Anvendes maskinen på en sandet bund eller ofte under tørre betingelser, slides kniven mere og hurtigere end normalt.

Når kniven udskiftes, skal knivbolten (4) også altid udskiftes.

13.7 Afmontering og montering af kniv

Brug en passende topnøgle (22 mm) til at løsne og fastspænde knivbolten, så du undgår at beskadige den.

1 Afmontering:

• Brug en egnet træklods (1) til at holde imod på kniven (2).
• Skru knivbolten (3) ud, og tag kniven (2) af.

2 Montering:

Risiko for kvæstelser!

Kniven (2) må kun monteres som vist på billedet. Laskerne (6) skal vende nedefter, og de opbøjede knivvinger skal vende opefter.

Det foreskrevne tilspændingsmoment for knivboltene på 10 - 15 Nm skal overholdes nøje, da den sikre fastgøring af klippeværktøjet afhænger af dette. Fastgør også knivbolten (3) med Loctite 243.

• Rens knivens anlægsflade og knivbøsningen.
• Monter kniven (2) med de ombukkede vinger opad. Låsetappene (4) skal anbringes i boringerne (5) i kniven.
• Brug en egnet træklods (1) til at holde imod på kniven (2).
• Spænd knivbolten (3) til med et drejningsmoment på 10 - 15 Nm.

13.8 Slibning af kniven

Risiko for kvæstelser!

Kontrollér kniven for beskadigelser inden monteringen. Kniven skal udskiftes, hvis der er synlige hakker eller ridser, när æggen er slebet ned med mindre end 5 mm tykkelse, eller när kniven er tyndere end 1,6 mm et vilkårligt sted (⇒ 13.6).

VIKING anbefaler, at slibningen af kniven overlades til en fagmand. Hvis kniven slibes forkert (forkert slibevinkel, ubalance osv.), forringes maskinens funktionsevne.

Slibningsvejledning:

• Afmonter kniven ( 13.7).

• Afkøl kniven under slibningen, f. eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes.
• Slib kniven ensartet for at undgå vibrationer pga. ubalance.
• Hold en slibevinkel på 30°.
• Fjern om nødvendigt graterne, der er opstået på æggen, med et stykke fint sandpapir efter slibningen.

13.9 Opbevaring (vinterpause)

Opbevar plæneklipperen:

Træk sikkerhedsstikket ud, og tag batteriet af.

Sikkerhedsstikket skal opbevares uden for plæneklipperen og uden for rækkevidde, især fra børn.

Plæneklipperen skal opstilles i et tørt, lukket og støvfrit rum. Sørg for, at den er beskyttet mod utilsigtet brug (f. eks. fra børn).

Plæneklipperen må kun opbevares i driftssikker tilstand. Klap evt. styrehåndtaget om.

Alle møtrikker, bolte og skruer skal være fastspændte, udskift ulæselige fare- og advarselshenvisninger på maskinen, kontroller hele maskinen for slid og beskadigelser. Udskift slidte eller beskadigede dele.

Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen.

Ved længere driftspauser (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.

Opbevaring af batterierne:

Tag batteriet ud af batterirummet eller ud af ladeapparatet, og opbevar det i et tørt, lukket og støvfrit rum. Sørg for, at batterierne er beskyttet mod utilsigtet brug (f. eks. fra børn).

Reservebatterierne må ikke lagres ubrugt – alle batterier skal anvendes på skift.

For at få den bedste levetid skal batterierne opbevares ved +10° C til +20° C og med en ladetilstand på ca. 30 %.

Opbevaring af ladeapparatet:

Tag batteriet af, og træk netstikket ud.

Ladeapparatet skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at apparatet er beskyttet mod utilsigtet brug (f. eks. fra børn).

14. Transport

14.1 Før du løfter og fastgør plæneklipperen

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

Inden al arbejde på plæneklipperen trækkes dsstikket ud (⇔ 9.1).

Transporter lithium-ion batterierne forsigtigt ( 4.2).

Sådan bærer du maskinen:

- Løft altid plæneklipperen i transportgrebene (1, 2). Sørg altid for tilstrækkelig afstand mellem kniven og kroppen, især fødder og ben.

- Bær plæneklipperen med den ene hånd på det øverste transportgreb (2) og den anden hånd på det nederste transportgreb (1),

eller

- bær plæneklipperen med den ene hånd på det øverste transportgreb (2).

Fastgøring af maskinen:

• Fastgør plæneklipperen på læssefladen med egnede hjælpemidler.
• Fastgør tove og seler på holdegrebene (1, 2).

15. Sådan minimerer du slid og undgår skader

For at undgå skader og unødig slitage på VIKING maskinen skal du altid følge nedenstående anvisninger:

1. Sliddele

Dele af VIKING maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

- Kniv

- Græsopsamlingskurv

- Batteri

2. Overholdelse af betjeningsvejledningens anvisninger

Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige så omhyggeligt, som det er beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

– Forkert elektrisk tilslutning (spænding).
– Produktændringer, der ikke er godkendt af VIKING.
- Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af høj kvalitet.
- Brug af produktet til andet end det af producenten tilsigtede formål.
- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer.

– Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemføres regelmæssigt.

Hvis dette vedligeholdelsesarbejde ikke kan udføres af brugeren selv, skal arbejdet udføres af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Såfremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

• Skader på køremotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtagene).

• Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.

• Skader på maskinen som følge af anvendelse af andre reservedele af utilstrækkelig kvalitet.

• Skader som følge af ikke udført eller utilstrækkelig vedligeholdelse eller skader pga. vedligeholdelses- eller reparationsarbejde, som ikke udføres på forhandlernes værksteder.

16. Miljøbeskyttelse

Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der

kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, när den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (⇒ 4.8) i forbindelse med bortskaffelse.

Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

Li-lon

Affald såsom batterier skal altid bortskaffes korrekt. Overhold de lokale forskrifter. Batterierne må ikke smides ud med det almindelige affald, men skal afleveres hos forhandleren eller et indsamlingssted for miljøfarligt affald.

Kontakt genbrugsstationen eller forhandleren, for at vide hvordan affaldsprodukterne kan bortskaffes korrekt. VIKING anbefaler en VIKING forhandler.

16.1 Tilbagetagning

Vi forpligter os til at tage vores maskiner med miljømærkat tilbage efter brug og sørge for, at maskiner/komponenter bliver genanvendt eller korrekt bortskaffet.

17. Standardreservedele

Kniv

6320 702 0130

Knivbolt

6310 710 2800

STIHL batteri

VIKING forhandleren har bestillingsinformationerne.

Knivens fastgørelseselementer (f. eks. knivbolten) skal udskiftes, när kniven udskiftes eller monteres. Reservedele fås som tilbehør hos din VIKING forhandler.

18. Producentens EF-overensstemmelseserklæring

Vi,

VIKING GmbH

er i overensstemmelse med følgende EU-direktiver:

2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/42/EC, 2006/66/EC, 2011/65/EC

Produkterne er udviklet i

overensstemmelse med følgende normer: EN 60335-1, EN 60335-2-29,

EN 60335-2-77

Navn og adresse på pågældende myndighed:

Sammensætning og opbevaring af teknisk dokumentation:

Johann Weiglhofer

VIKING GmbH

Konstruktionsåret og serienummeret står på maskinens typeskilt.

Målt lydeffektniveau: 89,1 dB(A)

Garanteret lydeffektniveau: 90 dB(A)

Langkampfen, 2015-01-02 (ÅÄÄÄ-MM-DD)

VIKING GmbH

Sektionsleder for forskning og produktudvikling

19. Tekniske data

Batteri:

Type Lithium ion

Maskinen kan drives med STIHL batterier af typen AP.

Maskinens kapacitet afhænger af batteriets kapacitet (f. eks. 160 Wh med AP 160).

Ladeapparat AL 100 /

Ladeapparat AL 300 /

Ladeapparat AL 500:

Spænding 220 - 240 V

Frekvens 50 Hz

Beskyttelsesklasse II

Drev, knivbjælke permanent

Tilspændingsmo-

Græsopsamlingskurv 40 l

Klippehøjde 30 - 70 mm

Klippehøjde (kun for

arbejdspladsen L_pA 77 dB(A)

Usikkerhed K_pA 1 dB(A)

* Beskyttelsesklasse IPX 1 opnås, idet der anvendes egnede komponenter.

MA 339.0:

Anført vibrationskarakteristik iht. EN 12096:

Målt værdi a_hw 0,63 m/sek²

Usikkerhed K_hw 0,32 m/sek ^2

Måling iht. EN 20643

l/b/h 122/42/107 cm

Vægt (uden batteri) 12 kg

MA 339.0 C:

Anført vibrationskarakteristik iht. EN 12096:

Målt værdi a_hw 1,02 m/sek²

Usikkerhed K_hw 0,51 m/sek ^2

Måling iht. EN 20643

l/b/h 128/42/107 cm

Vægt (uden batteri) 13 kg

STIHL batterierne overholder forudsætningerne i UN-manualen ST/SG/AC.10/11/rev.5 del III, underafsnit 38.3.

Brugeren kan uden yderligere påbud anvende STIHL batterierne i maskinen ved vejtransport.

Ved luft- eller søtransport skal de nationale og lokale forskrifter overholdes.

Se www.stihl.com/safety-data-sheets for yderligere transportanvisninger

REACH:

REACH indikerer en EF-forordning om registrering, vurdering og godkendelse af samt begrænsninger for kemikalier. For informationer om REACH-forordningens (EF) nr. 1907/2006 overholdelse se www.stihl.com/reach

20. Fejlsøgning

✗ Kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere.

Fejl:

Motoren starter ikke

Mulig årsag:

- Batteriet er ikke ladet helt op (en grøn LED blinker på batteriet)

– Batteriet er ikke korrekt sat i

– Sikkerhedsstikket er ikke sat i

- Startknappen er ikke trykket ind

- Motoren er overbelastet pga. for højt eller for fugtigt græs.

– Motorbeskyttelsen er aktiveret

- Batteriet er for koldt/for varmt (en rød LED lyser på batteriet)

- Plæneklipperen er for varm (tre røde LED'er lyser på batteriet)

- Fugt i maskinen og/eller batteriet

- Plæneklipperens kabinet er tilstoppet

- Sikringen i sikkerhedsstikket er defekt

- Maskinen et er defekt (tre røde LED'er blinker på batteriet)

Afhjælpning:

- Oplad batteriet ( 8.4)

– Sæt batteriet ind i batterirummet (⇒ 8.3)

- Sæt sikkerhedsstikket i (⇒ 9.1)

• Start ikke motoren i højt græs, tilpas klippehøjden (⇒ 9.6)
  – Lad maskinen køle af (⇒ 10.5)
• Opvarm eller afkøl batteriet (⇒ 8.4)
• Tag batteriet ud af batterirummet og få det tørret; rengør eller tør batterirummet (⇒ 8.3)
  – Rengør plæneklipperens kabinet (⇒ 13.2)
• Udskift sikkerhedsstikket (✗)

Fejl:

El-motoren standser

Mulig årsag:

– Batteri eller maskinelektronik for varm(t)
– Elektriske fejl
– Batteri ikke fuldt opladet
– Sikkerhedsstik ikke sat korrekt i
- Maskinen er overbelastet pga. græsslåning i for højt eller for fugtigt græs
- Fejl i plæneklipper

Afhjælpning:

• Tag batteriet ud at batterirummet; lad plæneklipper og batteri køre af (⇒ 8.3)
• Tag batteriet ud af batterirummet, og sæt det i igen (⇒ 8.3)
• Oplad batteri ( 8.4)
• Indsæt sikkerhedsstik (⇒ 9.1)
• Tilpas klippehøjden og klippehastigheden til forholdene ( 9.6)
• Reparer plæneklipper (✗)

Fejl:

Kraftige vibrationer ved brug

Mulig årsag:

Afhjælpning:

• Knivbolten er løs
• Kniven er ikke afbalanceret
  – Fastspænd knivbolten (⇒ 13.7)

– Slib (afbalancer) kniven, eller udskift den ( 13.8)

Fejl:

Ujævnt snit, plænen bliver gul

Mulig årsag:

- Kniven er sløv eller slidt

– Fremføringshastigheden er for stor i forhold til klippehøjden

Afhjælpning:

– Slib eller udskift kniven (⇒ 13.8)

– Reducer fremføringshastigheden, og/eller vælg den rigtige klippehøjde (⇒ 9.6)

Fejl:

Startbesvær eller el-motorens ydelse falder.

Mulig årsag:

– Batteri afladet

- Græsslåning i for højt eller for fugtigt græs

- Plæneklipperens kabinet er tilstoppet

- Kniven er sløv eller slidt

Afhjælpning:

- Oplad batteri (⇒ 8.4)

– Tilpas klippehøjden og klippehastigheden til forholdene (⇒ 9.6)

– Rengør plæneklipperens kabinet (⇒ 13.2)

– Slib eller udskift kniven (⇒ 13.8)

Fejl:

Udkastningskanalen er tilstoppet

Mulig årsag:

- Kniven er slidt

- Græsslåning i for højt eller for fugtigt græs

Afhjælpning:

– Udskift kniven (⇔ 13.7)

– Tilpas klippehøjden og klippehastigheden til forholdene (⇒ 9.6)

Fejl:

Driftstiden er for kort

Mulig årsag:

– Batteriet er ikke ladet helt op

- Græsslåning i for højt eller for fugtigt græs

- Plæneklipperens kabinet er tilstoppet

- Kniven er sløv eller slidt

- Batteriets levetid er udløbet eller er overskredet

Afhjælpning:

- Oplad batteriet ( 8.4)

– Tilpas klippehøjden og klippehastigheden til forholdene (⇒ 9.6)

- Rengør plæneklipperens kabinet (⇒ 13.2)

– Slib eller udskift kniven (⇔ 13.8)

- Kontroller batteriet, og udskift det efter behov (✗)

Fejl:

Batteriet lades ikke op, selv om LED'en på ladeapparatet lyser grønt

Mulig årsag:

- Batteriet er for koldt/for varmt (en rød LED lyser på batteriet)

Afhjælpning:

- Opvarm eller afkøl batteriet ( 8.4). Anvend kun ladeapparatet i lukkede og tørre rum ved temperaturer fra +5°C til +40°C.

Fejl:

Batteriet lades ikke op, LED'erne lyser ikke

Mulig årsag:

– Der er ingen elektrisk kontakt mellem ladeapparatet og batteriet

– Strømforsyningen på ladeapparatet er defekt

Afhjælpning:

- Tag batteriet ud af batterirummet, og sæt det i igen (⇒ 8.3)

– Tilslut ladeapparatet til strømmen (⇒ 8.2)

– Kontroller strømforsyningen

- Kontroller ladeapparatet, og udskift det efter behov (✗)

Fejl:

– Der er ingen elektrisk kontakt mellem ladeapparatet og batteriet

– Batteriet er defekt (4 LED på batteriet blinker i ca. 5 sekunder rødt)

– Ladeapparatet er defekt

Afhjælpning:

- Tag batteriet ud af batterirummet, og sæt det i igen (⇒ 8.3)

- Kontroller batteriet, og udskift det efter behov (✗)

- Kontroller ladeapparatet, og udskift det efter behov (✗)

21. Serviceplan

21.1 Leveringsbekræftelse

Model: ____ Serienummer: Dato: _________ Næste service Dato: _________

21.2 Servicebekræftelse

Giv denne betjeningsvejledning til din VIKING forhandler, når du får serviceret din maskine.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn

Szanowni Państwo,
