KÄYTTÖOHJE MA 339 C VIKING

Kiitos, että valitsit Vikingin laatutuotteen.

Tämä tuote on valmistettu nykyaikaisimmilla valmistusmenetelmillä ja laajaa laadunvarmistusta käyttäen. Tavoitteemme olemme saavuttaneet kuitenkin vasta, kun asiakkaamme on tyytyväinen käyttämäänsä tuotteeseen.

Jos haluat lisätietoja tuotteesta, käänny palvelevan VIKINGin ammattiliikkeen tai suoraan myyntiosastomme puoleen.

Mukavia hetkiä VIKINGin parissa toivottaa

Dr. Peter Pretzsch

Liikkeenjohto

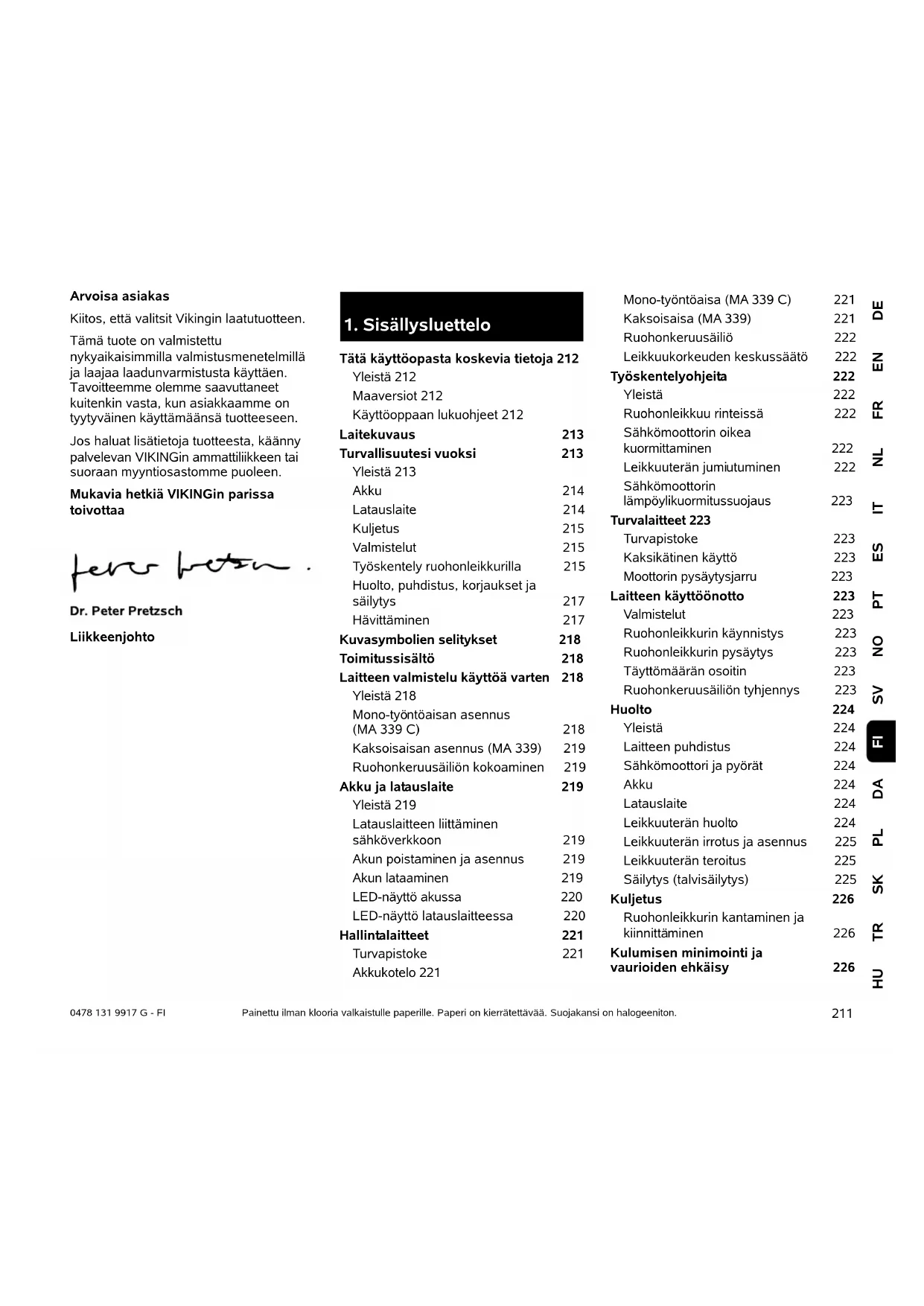

1. Sisällysluettelo

Tätä käyttöopasta koskevia tietoja 212

Yleistä 212

Maaversiot 212

Käyttöoppaan lukuohjeet 212

Laitekuvaus 213

Turvallisuutesi vuoksi 213

Yleistä 213

Akku 214

Latauslaite 214

Kuljetus 215

Valmistelut 215

Työskentely ruohonleikkurilla 215

Huolto, puhdistus, korjaukset ja säilytys 217

Hävittäminen 217

Kuvasymbolien selitykset 218

Toimitussisältö 218

Laitteen valmistelu käyttöä varten 218

Yleistä 218

Mono-työntöaisan asennus (MA 339 C) 218

Kaksoisaisan asennus (MA 339) 219

Ruohonkeruusäiliön kokoaminen 219

Akku ja latauslaite 219

Yleistä 219

Latauslaitteen liittäminen sähköverkkoon 219

Akun poistaminen ja asennus 219

Akun lataaminen 219

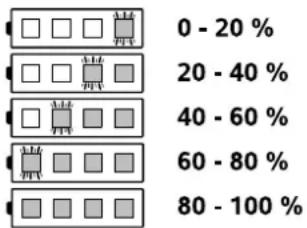

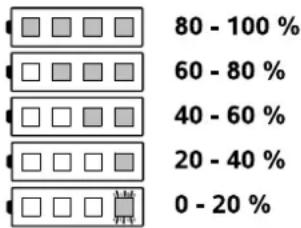

LED-näyttö akussa 220

LED-näyttö latauslaitteessa 220

Hallintalaitteet 221

Turvapistoke 221

Akkukotelo 221

Mono-työntöaisa (MA 339 C) 221

Ruohonkeruusäiliö 222

Leikkuukorkeuden keskussäätö 222

Työskentelyohjeita 222

Yleistä 222

Ruohonleikkuu rinteissä 222

Sähkömoottorin oikea kuormittaminen 222

Leikkuuterän jumiutuminen 222

Sähkömoottorin lämpöylikuormitussuojaus 223

Turvalaitteet 223

Turvapistoke 223

Kaksikätinen käyttö 223

Moottorin pysäytysjarru 223

Laitteen käyttöönotto 223

Valmistelut 223

Ruohonleikkurin käynnistys 223

Ruohonleikkurin pysäytys 223

Täyttömäärän osoitin 223

Ruohonkeruusäiliön tyhjennys 223

Huolto 224

Yleistä 224

Laitteen puhdistus 224

Sähkömoottori ja pyörät 224

Akku 224

Latauslaite 224

Leikkuuterän huolto 224

Leikkuuterän irrotus ja asennus 225

Leikkuuterän teroitus 225

Säilytys (talvisäilytys) 225

Kuljetus 226

Ruohonleikkurin kantaminen ja kiinnittäminen 226

Kulumisen minimointi ja

Ympäristönsuojelu 227

Takaisinottositoumus 227

Varaosat 227

Valmistajan CE-

vaatimustenmukaisuusvakuutus 227

Tekniset tiedot 228

Vianetsintä 229

Huelto-ohjelma 231

Luovutustodistus 231

Huoltotodistus 231

2. Tätä käyttöopasta koskevia tietoja

2.1 Yleistä

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.

VIKING pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.

Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.

2.2 Maaversiot

VIKING toimittaa latauslaitteet toimitusmaan mukaan erilaisilla pistokkeilla ja katkaisimilla varustettuna.

Kuvissa olevissa latauslaitteissa on europistokkeet. Toisenlaisilla pistokkeilla varustetut laitteet liitetään verkkoon vastaavasti.

2.3 Käyttöoppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.

Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.

Katselusuunta:

Katselusuunta, kun käyttöoppaassa lukee "vasen" ja "oikea": Käyttäjä seisoo koneen takana ja katsoo ajosuuntaan.

Kappaleviite:

Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (⇔ 2.1)

Tekstikohtien merkintä:

Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.

Käsittelyvaiheet, jotka vaativat käyttäjän toimia:

- Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...

Yleiset luettelot:

– tuotteen käyttö urheilutapahtumissa tai kilpailuissa

Varoituksia tai lisäohjeita sisältävät tekstit:

Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:

Vaara!

Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.

Varoitus!

Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.

Varo!

Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.

Ohje

Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.

Tekstit, joissa on kuvaviittauksia:

Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.

Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.

3. Laitekuvaus

1 Työntöaisan yläosa
2 Työntöaisan alaosa
3 Runko
4 Moottorisuojus
5 Takapyörä
6 Etupyörä
7 Ruohonkeruusäiliö
8 Ylempi kuljetuskahva
9 Alempi kuljetuskahva
10 Poistoluukku
11 Kiristyskahva
12 Pikakiristin
13 Pikakiristin
14 Moottorin pysäytysvipu
15 Korkeudensäätövipu
16 Käynnistysnuppi
17 Tyyppikilpi
18 Kansi
19 Turvapistoke
20 Akku
21 Latauslaite

4. Turvallisuutesi vuoksi

4.1 Yleistä

Noudata ehdottomasti näitä turvamääräyksiä ruohonleikkurilla työskenneltäessä.

Lue käyttöopas kokonaan läpi jennen ensimmäistä käyttökertaa ja säilytä se myöhempää käyttöä varten.

Perehdy laitteen säätötoimintoihin ja oikeaan käyttöön.

Pyydä myyjää tai muuta asiantuntijaa opastamaan laitteen käyttöön ennen ensimmäistä käyttökertaa.

Ruohonleikkurin käyttö on kiellettyä alkoholin, reaktiokykyä rajoittavien lääkkeiden tai huumaavien aineiden vaikutuksen alaisena.

Älä käytä ruohonleikkuria, kun ihmisiä, erityisesti lapsia, tai eläimiä on lähietäisyydellä.

Laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutuneista vahingoista.

Lainaa tai anna laite vain sellaisten henkilöiden käyttöön, jotka tuntevat tämän mallin ja osaavat käyttää sitä. Muista aina antaa käyttöopas mukaan.

Huomio – onnettomuusvaara!

Ruohonleikkuri on tarkoitettu vain yksityiskäyttöön ja ruohonleikkuuseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen.

Käyttäjän loukkaantumisvaaran takia ruohonleikkuria ei saa käyttää esimerkiksi seuraavasti (luettelo ei ole täydellinen):

– pensaiden ja pensasaitojen viimeistelyyn
– köynnöskasvien leikkuuseen
- ruohokattojen leikkuuseen
- kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen, lumen linkoaminen)

– puiden ja pensaiden leikkuujätteiden silppuamiseen tai hakettamiseen
– maanpinnan epätasaisuuksien (esimerkiksi myyränkäytävien) tasoittamiseen
– leikkuujätteen kuljettamiseen (paitsi asiaankuuluvassa ruohonkeruusäiliössä).

Huomio – onnettomuusvaara!

Laitteessa saa käyttää vain lisävarusteita, joita VIKING toimittaa tai joiden asennus tähän laitteeseen on hyväksytty. Laitteeseen ei saa myöskään tehdä mitään muutoksia.

Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.

Huomio! Tärinä voi aiheuttaa terveyshaittoja!

Lilallinen tärinärasitus voi aiheuttaa verenkierto- tai

hermovaurioita, etenkin verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos saat oireita, joiden syynä saattaa olla tärinä. Tällaisia oireita, jotka esiintyvät useimmiten sormissa, käsissä tai käden nivelissä, ovat seuraavat (luettelo ei ole täydellinen):

• tunnottomuus
• k i v u t
  – lihasheikkous
• ihon värimuutokset
• epämiellyttävä kutina.

Tämän laitteen käyttö on aina kielletty lapsilta, fyysisesti, aistimellisesti tai henkisesti rajoitteisilta tai puutteellisen kokemuksen ja/tai tiedon omaavilta henkilöiltä sekä henkilöiltä, jotka eivät ole perehtyneet käyttöohjeisiin.

Älä koskaan anna lasten tai alle 16-vuotiaiden nuorten käyttää laitetta.Käyttäjän alaikäraja voi olla säädetty paikallisissa määräyksissä.

Laitteeseen ei saa tehdä mitään muutoksia, jotka nostavat sen melutasoa.

Tukehtumisvaara!

Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.

4.2 Akku

Käytä vain alkuperäisiä STIHL-akkuja.

Käytä STIHL-akkua vain STIHL-tai VIKING laitteiden kanssa ja lataa se vain STIHL-latauslaitteilla.

Älä koskaan avaa akkua.

Älä anna akun pudota.

Älä käytä viallista akkua.

Säilytä akkua lasten ulottumattomissa.

Käytä ja varastoi akkua vain lämpötila-alueella -10...+50 °C.

Suojele akkua suoralta auringonvalolta, kuumuudelta ja tulelta. Älä koskaan heitä sitä tuleen. Räjähdysvaara!

Älä anna akun altistua sateelle äläkä upota sitä nesteeseen.

Älä altista akkua mikroaalloille tai korkealle paineelle.

Älä koskaan päästä akun liittimiä kosketuksiin metalliesineiden kanssa (oikosulku). Oikosulku voi vahingoittaa akkua.

Älä anna metalliesineiden, esimerkiksi naulojen, kolikoiden tai korujen, joutua kosketuksiin käyttämättömän latauslaitteen kanssa. Älä käytä metallista kuljetuslaukkua – räjähdys- ja palovaara!

Epäasianmukaisessa käytössä akusta voi vuotaa ulos nestettä. Älä kosketa sitä! Jos olet kosketuksissa nesteeseen, huuhtele kyseinen alue huolellisesti. Jos nestettä joutuu silmiin, hakeudu lisäksi lääkäriin. Vuotava akkuneste voi aiheuttaa ihoärsytystä sekä palo- ja syöpymisvammoja.

Älä työnnä mitään esineitä akun tuuletusrakoihin.

Solujen määrä ja energiasisältö solunvalmistajan erittelyn mukaan

Lisää turvaohjeita – katso www.stihl.com/safety-data-

sheets

4.3 Latauslaite

Noudata STIHL-latauslaitteen lisälehtistä ja säilytä sitä varmassa paikassa.

Käytä vain alkuperäisiä STIHL-latauslaitteita.

Vahingoittunutta latauslaitetta ei saa käyttää.

Käytä latauslaitetta vain, kun lataat rakenteeltaan sopivia AP-tyyppisiä STIHL-akkuja, joiden kapasiteetti on enintään 10 Ah ja jännite enintään 42 V.

Älä lataa viallisia akkuja.

Verkkojännitteen ja -taajuuden on vastattava latauslaitteen alapuolella olevaa tyyppikilpeä tai luvun "Tekniset tiedot" tietoja (⇒ 19.).

Älä avaa latauslaitetta.

Irrota verkkopistoke käytön jälkeen ja säilytä latauslaitetta lasten ulottumattomissa.

Suojaa latauslaite sateelta ja kosteudelta.

Käytä ja säilytä latauslaitetta vain suljetuissa ja kuivissa tiloissa.

Käytä latauslaitetta vain

lämpötila-alueella +5...+40 °C.

Älä peitä latauslaitetta, jotta se voi jäähtyä esteettä.

Älä työnnä mitään esineitä latauslaitteen tuuletusrakoihin – sähköisku- ja oikosulkuvaara!

Älä koskaan anna metalliesineiden, esimerkiksi naulojen, kolikoiden tai korujen, joutua kosketuksiin latauslaitteen liittimien kanssa – Oikosulkuvaara!

Älä koskaan käytä latauslaitetta helposti syttyvällä alustalla (esimerkiksi paperin tai kankaan päällä) tai herkästi syttyvässä ympäristössä – palovaara!

Älä koskaan käytä latauslaitetta räjähdysalttiissa ympäristössä, eli ympäristössä, jossa on palavia nesteitä (höyryjä), kaasuja tai pölyä. Latauslaitteet voivat tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt – räjähdys- ja palovaara!

Jos havaitset latauslaitteessa savua tai tulta, vedä verkkopistoke välittömästi irti.

Huomio! Sähköiskun vaara! Verkkopistoke ja liitäntäjohto ovat sähköturvallisuuden kannalta erityisen tärkeitä. Jos

liitäntäjohto on vahingoittunut, latauslaitetta ei saa ottaa käyttöön

sähköiskuvaaran takia. Tarkasta liitäntäjohto säännöllisesti vaurioiden tai vanhenemisen (haurastumien) varalta.

Liitä latauslaite vain ohjeiden mukaisesti asennettuun pistorasiaan. Virtalähteen on oltava suojattu vikavirtakytkimellä, jonka laukaisuvirta on enintään 30 mA.

Älä korjaa latauslaitetta äläkä varsinkaan sen liitäntäkaapelia ja verkkopistoketta. Anna sähköälan ammattilaisen korjata vahingoittunut liitäntäjohto.

Irrottaessasi latauslaitetta sähköverkosta vedä aina verkkopistokkeesta, älä liitäntäjohdosta.

Sijoita ja merkitse liitäntäjohto niin, ettei se pääse vaurioitumaan ja ettei se aiheuta vaaraa kenellekään. Estä johtoon kompastumisen vaara.

Älä käytä liitäntäjohtoa asiaankuulumattomiin tarkoituksiin, esimerkiksi latauslaitteen kantamiseen tai ripustamiseen.

4.4 Kuljetus

Työskentele aina käsineet kädessä, jotta et loukkaa itseäsi laitteen teräväreunaisiin osiin.

Ennen kuljetusta katkaise laitteen toiminta, odota, että terä

on pysähtynyt ja vedä turvapistoke irti.

Noudata laitetta nestaessasi kappaleen "Kuljetus" ( 14.) ohjeita.

Ota huomioon laitteen paino ja käytä tarvittaessa sopivia apuvälineitä lastaamiseen (lastausramppeja ja nostolaitteita).

Kun nostat ja kannat ruohonleikkuria, vältä koskettamasta leikkuuterää.

Moottorin tulee olla jäähtynyt laitetta kuljetettaessa.

Varmista laite ja mukana kuljetettavat laitteen osat (esimerkiksi ruohonkeruusäiliö) kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (esimerkiksi hihnoilla ja vaijereilla).

Noudata laitetta kuljetettaessa alueellisia määräyksiä, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.

Älä jätä akkua autoon äläkä altista sitä suoralle auringonvalolle.

Käsittele litium-ioni-akkuja erityisen varovasti kuljetuksen aikana. Varmista etenkin, ettei akuilla voi sattua kuljetuksen aikana oikosulkua. Säilytä akun alkuperäispakkaus ja kuljeta STIHL-akut joko ehljässä alkuperäispakkauksessa tai ruohonleikkurin sisällä.

4.5 Valmistelut

Henkilöt, jotka eivät ole tutustuneet käyttöoppaaseen, eivät saa käyttää laitetta.

Noudata moottorikäyttöisten puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä.

Ruohoa leikattaessa on aina käytettävä tukevia jalkineita ja pitkiä housuja. Älä leikkaa

ruohonleikkurilla paljain jaloin tai sandaaleissa.

Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja kaikki muut esineet, jotka laite voi mahdollisesti singota ympäriinsä.

Ennen käyttöä tulee aina tarkastaa silmämääräisesti, että leikkuukoneisto, kiinnitysruuvit ja koko leikkuuyksikkö ovat moitteettomassa kunnossa. Tarkasta erityisesti kiinnityksen pitävyys sekä mahdolliset vahingot ja kuluminen (⇒ 13.6).

Vaihda kuluneet tai vialliset osat uusiin ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja on saatavana VIKING ammattiliikkeestä.

Älä milloinkaan käytä ruohonleikkuria, jos sen turvalaitteet ovat epäkunnossa, moottorijarru ei toimi tai jos turvalaitteet, esimerkiksi poistoluukku tai ruohonkeruuvarustus, eivät ole paikoillaan.

Käytä turvallisuussyistä aina kunnossa olevaa ruohonkeruusäiliötä.

Laitteeseen asennettuja kytkentälaitteita ei saa poistaa tai ohittaa, esimerkiksi sitoa moottorin pysäytysvipua kiinni työntöaisaan.

Noudata kappaleiden "Akku" (⇔ 4.2) ja "Latauslaite" (⇔ 4.3) ohjeita.

4.6 Työskentely ruohonleikkurilla

Pidä sivulliset, etenkin lapset ja eläimet, poissa vaara-alueelta. Tarkkaile ympäristöäsi, jotta et vaaraa muille.

Älä leikkaa ruohoa ympäristön lämpötilan ollessa alle +5 °C.

VIKING suosittelee käyttämään aina työn aikana kuulosuojaimia. Kun työpaikan äänenpainetaso ylittää

80 dB(A), täytyy käyttää kuulosuojaimia.

Älä leikkaa ruohoa sateella. Työskentely sateella tai märässä ympäristössä voi aiheuttaa laitevahinkoja.

Älä leikkaa märkää ruohoa äläkä leikkaa ruohoa sateella. Kostea ruoho lisää tapaturmariskiä (pito heikkenee ja käyttäjä voi liukastua).

Älä jätä ruohonleikkuria suojaamattomana sateeseen.

Leikkaa nurmea vain päivänvalossa tai hyvässä valaistuksessa.

Käynnistä laite tasaisella alustalla. Laitetta ei saa kallistaa moottoria käynnistettäessä.

Varmista, että akkukotelo on kiinni, kun otat ruohonleikkurin käyttöön (⇔ 9.2).

Käynnistä moottori varovasti, luvun "Laitteen käyttöönotto" (⇒ 12.) ohjeiden mukaisesti. Pidä jalkaterät riittävän etäällä leikkuuteristä.

Kuljeta laitetta vain kävelyvauhtia, ei missään tapauksessa juosten. Laitteen nopea kuljettaminen lisää loukkaantumisvaaraa esim. kompastumisen tai liukastumisen takia.

Pysäytä moottori,

– kun kallistat ruohonleikkuria siirtäessäsi sitä muiden kuin ruohopintojen yli

– kun kuljetat ruohonleikkuria nurmikolle tai sieltä pois

- ennen kuin poistat ruohonkeruusäiliön.

Ota tukeva asento rinteissä. Vältä leikkuuta liian jyrkissä rinteissä, jotta laite pysyy aina hallinnassa.

Ole erityisen varovainen muuttaessasi ajosuuntaa rinteessä, jotta et menetä laitteen hallintaa.

Leikkaa rinnettä poikittaissuuntaan, ei missään tapauksessa ylös- tai alaspäin. Näin ruohonleikkuri ei vieri päällesi, jos menetät laitteen hallinnan.

Huomio – kompastumisvaara!

Muista olla varovainen liikkuessasi taaksepäin ja vetäessäsi ruohonleikkuria.

Ole erityisen varovainen, kun käännät laitteen tai vedät sitä itseäsi kohti.

Turvallisuussyistä laitetta ei saa käyttää rinteissä, joiden kaltevuus on yli 25° (46,6 %).

Loukkaantumisvaara!

Rinteen 25°:n kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla.

max. 25° 100 46,6

Muista, että teräosat pyörivät vielä useita sekunteja ennen pysähtymistä.

STOP

Älä yritä tarkastaa terää ruohonleikkurin ollessa toiminnassa. Älä koskaan avaa

poistoluukkua ja/tai poista ruohonkeruusäiliötä silloin, kun leikkuuterä vielä pyörii. Pyörivä terä voi aiheuttaa vammoja.

Älä koskaan kiinnitä mitään työntöaisaan (esimerkiksi työvaatteita).

Tarkasta säännöllisesti terän varma kiinnitys, vauriot ja kuluneisuus (⇒ 13.6).

Huomio –

loukkaantumisvaara!

Älä vie käsiä tai jalkoja pyörivien osien lähelle! Älä missään

tapauksessa kosketa pyörivää terää. Pysy etäällä poistoaukosta. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli.

Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti käynnistysnapilla "leikkimistä". Moottori voi ylikuumentua!

Älä nosta tai kanna ruohonleikkuria, kun moottori käy tai turvapistoke on paikallaan.

Laitteella ei saa kuljettaa henkilöitä, ei varsinkaan lapsia, eikä esineitä.

Pysäytä moottori, vedä turvapistoke irti ja varmista, että leikkuukoneisto on pysähtynyt,

• ennen kuin irrotat akun

• ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta
  – jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti. Tarkista tällöin koko laite, varsinkin leikkuukoneisto, mahdollisten vaurioiden ja löysällä olevien osien varalta. Vaihda vahingoittuneet osat ja kiinnitä tai kiristä irtonaiset osat ennen käytön jatkamista.
  – kun terä on osunut vieraaseen esineeseen. Terä täytyy tarkastaa mahdollisten vaurioiden varalta. Ruohonleikkuria ei saa ottaa käyttöön, jos terä- eli moottoriakseli on vaurioitunut tai vääntynyt. Vialliset osat voivat aiheuttaa vammoja!

• ennen kuin tarkastat tai puhdistat ruohonleikkurin tai teet muita toimia, esimerkiksi säädät leikkuukorkeutta tai taitat tai säädät työntöaisaa

• ennen kuin poistut laitteen luota tai kun kone jätetään ilman valvontaa
• ennen kuin nostat tai kannat laitetta
• ennen kuin kuljetat laitetta.

4.7 Huolto, puhdistus, korjaukset ja säilytys

Sammuta moottori, vedä turvapistoke irti ja poista

tarvittaessa akku ennen ruohonleikkurin säätämistä tai puhdistamista ja ennen kaikkia muita laitteeseen suoritettavia töitä.

Käytä kaikkien leikkuukoneistoon kohdistuvien töiden aikana tukevia käsineitä.

Ennen kuin siirrät laitteen säilytykseen suljettuun tilaan tai alat tekemään laitteeseen liittyviä huolto- tai puhdistustöitä, anna laitteen jäähtyä kunnolla.

Suorita vain huoltotöitä, jotka on kuvattu tässä käyttöoppaassa. Jätä kaikki muut työt ammattiliikkeen tehtäväksi.

VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING ammattiliikkeellä. VIKING ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.

Jos tarvitset lisätietoja tai apuvälineitä, ota aina yhteys ammattiliikkeeseen (VIKING suosittelee VIKING ammattiliikettä).

Käytä vain laadukkaita työkaluja, tarvikkeita ja varaosia. Vääränlaisten tarvikkeiden tai osien käyttö voi vaurioittaa laitetta tai aiheuttaa henkilövahinkoja.

VIKING suosittelee käyttämään VIKINGin alkuperäisiä työkaluja, lisävarusteita ja varaosia. Näiden ominaisuudet on sovitettu optimaalisesti laitteeseen ja käyttäjän vaatimuksiin.

Alkuperäiset VIKINGin varaosat tunnistaa VIKINGin varaosanumerosta, VIKINGin logosta ja mahdollisesta VIKINGin varaosamerkinnästä. Pienikokoisiiin osiin voi olla merkitty ainoastaan VIKINGin varaosamerkintä.

Varmista, että kaikki mutterit, pultit ja ruuvit on kiristetty tiukalle, jotta laite on aina käyttöturvallinen.

Tarkasta ruohonkeruuvarustuksen kuluneisuus, vauriot ja toimivuus säännöllisin välein.

Jos terä tai ruohonleikkuri on törmännyt esteeseen tai vieraaseen esineeseen, moottori on pysäytettävä, turvapistoke irrotettava ja laite tarkastettava asiantuntevasti.

Pidä palovaaran välttämiseksi moottorisuojuksen ja rungon välisten jäähdytysaukkojen alue puhtaana esimerkiksi ruohosta, heinästä, sammaleesta, lehdistä tai vuotavasta rasvasta.

Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.

Puhdista ruohonleikkuri huolellisesti käytön jälkeen. Älä koskaan käytä painepesuria äläkä pese ruohonleikkuria juoksevalla vedellä (esimerkiksi kasteluletkulla). Älä käytä syövyttäviä puhdistusaineita. Tällaiset

puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten VIKING laitteesi turvallista toimintaa.

Tarkasta koko laitteen kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai vialliset osat, jotta laite on aina käyttöturvallinen.

Sijoita jäähtynyt ruohonleikkuri, akku ja turvapistoke kuivaan ja lukittavaan tilaan ja pois lasten ulottuvilta.

4.8 Hävittäminen

Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Poista onnettomuuksien välttämiseksi turvapistoke ja moottorin sähkökaapeli.

Leikkuuterä voi aiheuttaa vammoja! Älä koskaan jätä loppuun palvelluttakaan ruohonleikkuria lojumaan. Varmista, että laite ja leikkuuterä säilytetään poissa lasten ulottuvilta.

Akut on hävitettävä erillään ruohonleikkurista. Varmista, että akut on tyhjennetty ennen hävittämistä (esimerkiksi käyttämällä moottoria) ja että ne hävitetään turvallisesti ja ympäristöystävällisesti.

5. Kuvasymbolien selitykset

Huomio!
Lue käyttöopas ennen käyttöönottoa.

Loukkaantumisvaara!
Pidä sivulliset poissa vaara-alueelta.

Varo –
teräviä leikkuuteriä!
Leikkuuterät pyörivät edelleen sähkömoottorin sammuttamisen jälkeen. Irrota turvapistoke ennen huoltotöitä.
Käynnistä moottori.

MA 339:

MA 339 C:
Käynnistä moottori.

MA 339 C:
Pysäytä moottori.

Akku on liian lämmin. Lataaminen jatkuu jäähtymistauon jälkeen, eli akkua voi käyttää vasta sen jäähdyttyä.

Akku on viallinen ja se täytyy vaihtaa.

6. Toimitussisältö

Kohta Nimike Kpl

A Peruslaite 1

B Ruohonkeruusäiliön yläosa 1

C Ruohonkeruusäiliön alaosa 1

D Pulti 2

N Turvapistoke 1

O Latauslaite

P Akku

• Käyttöopas 1

MA 339 C:

E Aluslevy 2

F Ruuvi 1

G Pultti 1

H Kiristyskappale 2

I Pikakiristin 1

MA 339:

J Kupukantaruuvi 2

K Kaapeliohjain 1

L Kiristyskahva 2

M Kaapelipidike 1

Toimituksen sisältö voi vaihdella toimitusmaan ja laitemallin mukaan.

7. Laitteen valmistelu käyttöä varten

7.1 Yleistä

Loukkaantumisvaara
Noudata kappaleen "Turvallisuutesi vuoksi" (⇒ 4.) turvaohjeita.

Vedä varsinkin ennen kaikkia ruohonleikkuriin
kohdistuvia töitä turvapistoke irti (⇒ 9.1).

- Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten.

Toimitettaessa akkujen varaustaso on noin 30 %. Ne on ladattava täyteen ennen ensimmäistä käyttöönottoa.

• Lataa akku ( 8.4).

7.2 Mono-työntöaisan asennus (MA 339 C)

• Aseta yksittäisliitos- työntöaisa (1) työasentoon työntöaisan konsolissa (2) ja pidä se siinä.

• Aseta vasemmalla ja oikealla olevat kiristyskappaleet (H) kuvan mukaisesti työntöaisen konsoliin (2). Aseta aluslevy (E) ruuvin (F) päälle ja vie ruuvi (F) sisältä ulos kiristyskappaleiden ja työntöaisan alaosan läpi.
  • Aseta aluslevy (E) paikalleen.

• Aseta pultti (G) pikakiristimeen (I) ja ruuvaa molemmat ruuvilla (F) paikalleen.

• Sulje pikakiristin (3).
• Pikakiristin (3) täytyy kiristää niin tiukalle, että sen voi sulkea kokonaan ja työntöaisa on silloin pitävästi kiinni työntöaisan konsolissa. Tarvittaessa avaa pikakiristin ja kierrä ruuvia (F) kiinni tai auki.

Sähkökaapelin asennus:

• Vie sähkökaapeli (1) kuvan mukaisesti työntöaisan konsolissa olevaan kaapeliohjaimeen (2). Huomaa johtositeen (3) oikea asento kaapeliohjaimessa.
• Paina sähkökaapeli (1) työntöaisan istukassa olevaan pitimeen (4). Sähkökaapelin täytyy olla kunnolla paikallaan työntöaisan alaosassa työntöaisan putkea vasten.

7.3 Kaksoisaisan asennus (MA 339)

Työntöaisan yläosan kiinnitys:

• Aseta kupukantaruuvi (J) kaapeliohjaimen (K) läpi ja kiinnitä sähkökaapeli (1).
• Työnnä kaksoisaisa (2) työntöaisan alaosiin (3). Paina kupukantaruvit (J) – oikealla kaapeliohjaimen (K) kanssa, vasemmalla ilman sitä – sisältä ulos reikien läpi ja ruuvaa kiinni kiristyskahvoilla (L).

Kaapelipidikkeen asennus:

• Kiinnitä sähkökaapeli (1) kaapelipidikkeellä (M) työntöaisan yläosaan. Jätä työntöaisan yläosassa 25 - 27 cm:n etäisyys kaapelipidikkeen ja kytkimen väliin.

7.4 Ruohonkeruusäilion kokoaminen

• Aseta ruohonkeruusäiliön yläosa (B) ruohonkeruusäiliön alaosan (C) päälle. Varmista oikea asento ohjaimissa (1).
• Paina pultit (D) sisäkautta aukkojen läpi.
• Lukitse ruohonkeruusäiliön yläosa (B) kevyesti painamalla ruohonkeruusäiliön alaosaan.
• Kiinnitä ruohonkeruusäiliö (⇒ 9.5).

8. Akku ja latauslaite

8.1 Yleistä

Ruohonleikkureita MA 339 ja MA 339 C käytetään ladattavilla akuilla.

Käytä vain laadukkaita STIHL-litium-ioniakkuja, joiden tyyppi on "AP".

Toimitukseen mahdollisesti sisältyvät akut soveltuvat käyttötarkoitukseen erinomaisesti, mutta on mahdollista käyttää kaikkia ammattiliikkeestä saatavia STIHL-litium-ioni-akkuja (esimerkiksi akkuja AP 80, AP 115, AP 120, AP 160 ...).

Ruohonleikkurin elektroniikka vaihtaa tietoja akun kanssa ja mukauttaa sähkömoottorin tehon kulloisenkin kapasiteetin mukaiseksi.

8.2 Latauslaitteen liittäminen sähköverkkoon

• Työnnä verkkopistoke (1) pistorasiaan (2).
• Kun latauslaite on liitetty sähköverkkoon, alkaa itsetesti. Itsetestin aikana latauslaitteen LED (3) palaa noin sekunnin ajan vihreänä ja sitten punaisena, minkä jälkeen se sammuu (⇒ 8.6).

8.3 Akun poistaminen ja asennus

• Avaa akkukotelo ja vedä turvapistoke irti (⇒ 9.1).

Akun poistaminen:

• Vedä akku (1) yläkautta ulos.

Akun asennus:

- Aseta akku (1) kuvan mukaisesti kevyesti painamalla akkukoteloon ja sulje kansi.

8.4 Akun lataaminen

• Poista akku akkukotelosta ( 8.3).
• Liitä latauslaite sähköverkoon (⇒ 8.2).
• Paina akkua (1) latauslaitteeseen (2), kunnes tunnet vastuksen, ja paina akku sitten rajoitinta vasten. Akussa ja latauslaitteessa (3) olevat vihreät LEDit ilmaisevat, että lataus on käynnissä.

- Kun akku on latautunut täyteen, akun ja latauslaitteen LEDit sammuvat. Poista akku latauslaitteesta ja asenna se akkukoteloon (⇒ 8.3).

Lataaminen

Latauslaite tunnistaa automaattisesti akun tyypin ja mukauttaa latauksen sille sopivaksi.

Akkuja jäähdytetään latauksen aikana: pikalatauslaitteessa (AL 300, AL 500) puhaltimella ja vakiolatauslaitteessa (AL 100) tilan luonnollisella ilmavirralla.

Akussa olevat LEDit kertovat

lataustilanteen ( 8.5).

Kun akku on latautunut täyteen, latauslaite kytkeytyy automaattisesti pois päältä ja akun ja latauslaitteen LEDit sammuvat.

Latausaikaan vaikuttavat monet tekijät, esimerkiksi akun kunto ja ympäristön lämpötila, joten latausaika voi poiketa ilmoitetuista latausajoista (⇔ 19.).

Jos latauslaitteeseen asetetaan lämmin akku, latausaika pitenee, sillä akun täytyy antaa jäähtyä ennen lataamista.

8.5 LED-näyttö akussa

- Aktivoi näyttö painikkeella (1). Näyttö sammuu automaattisesti viiden sekunnin kuluttua.

LED-näytöt:

Valodiodit voivat palaa tai vilkkua vihreänä tai punaisena.

☐ LED palaa vihreänä.
LED vilkkuu vihreänä.
■ LED palaa punaisena.
LED vilkkuu punaisena.

Vihreät LEDit ilmoittavat normaalin toiminnan, punaiset LEDit toiminnassa olevan häiriön.

Lataamisen aikana:

LEDit ilmoittavat lataamisen kulun jatkuvasti palavin ja vilkkuvin valoin.

Vihreänä vilkkuva LED ilmoittaa kapasiteetin, joka latautuu parhaillaan.

Lataamisen jälkeen LEDit sammuvat automaattisesti.

0 - 20 % 20 - 40 % 40 - 60 % 60 - 80 % 80 - 100 %

Työskentelyn aikana:

LEDit ilmoittavat varaustilan jatkuvasti palavin ja vilkkuvin valoin.

80 - 100 % 60 - 80 % 40 - 60 % 20 - 40 % 0 - 20 %

Häiriöt

LED palaa punaisena

Lataamisen aikana:

Akku on liian lämmin tai kylmä, jotta lataaminen voisi alkaa. Akun jäähtymisen tai lämpenemisen jälkeen lataaminen alkaa automaattisesti.

Työskentelyn aikana:

Akku on liian lämmin. Laite sammuu – poista akku

ruohonleikkkurista ja anna sen jäähtyä jonkin aikaa.

Neljä LEDiä vilkkuu punaisena

Akku on viallinen ja se täytyy vaihtaa.

Kolme LEDiä palaa punaisena

Ruohonleikkuri on liian lämmin – anna sen jäähtyä.

Kolme LEDiä vilkkuu punaisena

Ruohonleikkuri on viallinen ja se täytyy tarkastuttaa ammattiliikkeessä. VIKING

suosittelee VIKING ammattiliikettä.

8.6 LED-näyttö latauslaitteessa

- Latauslaitteessa oleva LED (1) voi palaa vihreänä tai vilkkua punaisena.

Vihreänä palava valo:

Parhaillaan akku joko latautuu tai jäähtyy, minkä jälkeen se alkaa latautua. Vihreä LED sammuu, kun akku on latautunut täyteen.

Punaisena vilkkuva valo:

Lataaminen ei voi alkaa.

Mahdolliset syyt:

– Ei sähkökosketusta akun ja latauslaitteen välillä – irrota akku ja kiinnitä se uudelleen (⇒ 8.4).
- Akku viallinen ( 8.5).

– Latauslaite viallinen – tarkistuta latauslaite ammattiliikkeessä. VIKING suosittelee VIKING ammattiliikettä.

9. Hallintalaitteet

9.1 Turvapistoke

Ruohonleikkurit MA 339 ja MA 339 C on varustettu turvapistokkeella.

Laitteet voi ottaa käyttöön vain, kun turvapistoke on asianmukaisessa paikassa akkukotelossa.

Turvapistoke on vedettävä irti ennen kuljetusta, huolto- ja puhdistustöitä sekä ruohonleikkurin tarkastusta.

Turvapistokkeen kiinnitys:

• Avaa akkukotelo ( 9.2).
- Paina turvapistoke (1) kiinni jalustassa (2) olevaan vasteeseen ja sulje akkukotelo.

Turvapistokkeen irrotus:

• Avaa akkukotelo (⇒ 9.2).
- Vedä turvapistoke (1) irti pistokkeesta (2) ja säilytä sitä erillään ruohonleikkurista.

9.2 Akkukotelo

Akkukotelon on oltava aina kiinni käytön aikana.

Akkukotelon avaaminen:

- Paina kiinnikettä (1) kevyesti sisään ja käännä kansi (2) taaksepäin auki.

Akkukotelon sulkeminen:

- Käännä kansi (2) kiinni varmistaen samalla, että kiinnike (1) lukittuu.

9.3 Mono-työntöaisa (MA 339 C)

Ruohonleikkurissa MA 339 C on säädettävä teleskooppityöntöaisa.

Puristumisvaara!

Työntöaisan voi taittaa tai työntää kasaan avaamalla pikakiristimet. Pitele työntöaisaa aina (1) toisella kädellä yläasennossa, kun avaat pikakiristimiä.

1 Työntöaisan taittaminen kasaan:

Kuljetusasento (laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys):

• Säädä työntöaisa alimpaan asentoon.
• Pidä työntöaisasta (1) kiinni yhdellä kädellä ja avaa pikakiristin (2).
  • Taita työntöaisa (1) eteen.
• Tarvittaessa pikakiristimen (2) voi sulkea ja työntöaisan lukita kuljetusasentoon.

Työasento (laitteen työntäminen):

• Taita työntöaisa (1) taakse auki ja pidä siitä kiinni yhdellä kädellä.
• Sulje pikakiristin (2).
• Pikakiristin (2) täytyy kiristää niin tiukalle, että sen voi sulkea kokonaan ja työntöaisa on silloin pitävästi kiinni työntöaisan konsolissa. Tarvittaessa avaa pikakiristin ja kierrä ruuvi (3) kiinni ja auki.
  • Säädä työntöaisan korkeus.

2 Korkeussäätö:

Teleskooppityöntöaisan korkeuden voi säätää portaattomasti:

• Pidä työntöaisan yläosasta (4) kiinni yhdellä kädellä ja avaa pikakiristin (5).
• Vedä työntöaisan yläosaa (4) ulos työntöaisan alaosasta tai työnnä sitä alaosan sisälle, kunnes työntöaisan korkeus on sopiva.
• Pidä työntöaisan yläosasta (4) kiinni yhdellä kädellä ja sulje pikakiristin (5).
• Pikakiristin (5) täytyy kiristää niin tiukalle, että sen voi sulkea kokonaan ja työntöaisan yläosa on silloin pitävästi kiinni työntöaisan alaosassa. Tarvittaessa avaa pikakiristin ja kierrä päällysmutteria (6).

9.4 Kaksoisaisa (MA 339)

Puristumisvaara!

Kiristyskahvoja avattaessa työntöaisan yläosa voi taittua. Pitele aina työntöaisan yläosaa (2) toisella kädellä yläasennossa, kun avaat kiristyskahvoja.

Työntöaisan kääntäminen:

Kuljetusasento (laitteen puhdistus sekä tilaa säästävä kuljetus ja säilytys):

• Kierrä kiristyskahvoja (1) niin paljon auki, kunnes niitä voidaan liikuttaa kevyesti edestakaisin sorvatuissa kohdissa, ja taita työntöaisan yläosa (2) eteen.

Työasento (laitteen työntäminen):

- Käännä työntöaisan yläosa (2) taakse ja pidä siitä kiinni yhdellä kädellä.

- Kiinnitä kiristyskahvat (1). Varmista oikea asento kaapeliohjaimessa (3).

9.5 Ruohonkeruusäiliö

Kiinnitys:

• Avaa poistoluukku (1) ja pidä sitä auki.
• Kiinnitä ruohonkeruusäiliö (2) kiinnikkeillä (3) laitteen taustapuolella oleviin kannattimiin (4).
• Sulje poistoluukku (1).

Irrotus:

• Avaa poistoluukku (1) ja pidä sitä auki.
• Nosta ruohonkeruusäiliötä (2) ja poista se takakautta.
• Sulje poistoluukku (1).

9.6 Leikkuukorkeuden keskussäätö

Säädettävissä on viisi eri leikkuukorkeutta välillä 30 mm ja 70 mm.

Taso 1 = matalin leikkuukorkeus

Taso 5 = korkein leikkuukorkeus

Ruohonleikkurit Iso-Britanniassa:

Säädettävissä on kuusi eri leikkuukorkeutta välillä 20 mm ja 70 mm.

Taso S = matalin leikkuukorkeus

Taso 5 = korkein leikkuukorkeus

Vahinkojen välttämiseksi tulisi matalinta leikkuukorkeutta käyttää vain tasaisilla nurmikoilla.

Leikkuukorkeuden säätö:

- Työnnä korkeudensäätövipua (1) kevyesti poispäin ruohonleikkurista, kunnes lukitusnokat (2) vapauttavat vivun.

• Korkeampi leikkuukorkeus:

Nosta ruohonleikkuria korkeudensäätövivun (1) avulla (vipu työntyy eteenpäin).

Alempi leikkuukorkeus:

Laske ruohonleikkuria korkeudensäätövivun (1) avulla (vipu työntyy taaksepäin).

- Työnnä korkeudensäätövipua (1) ruohonleikkuria vasten, kunnes lukitusnokat (2) tarttuvat vipuun. Valitun leikkuukorkeuden voi tarkistaa etummaisesta lukitusnokasta (3).

10. Työskentelyohjeita

10.1 Yleistä

Nurmikosta tulee kaunis ja tuuhea, kun se leikataan usein.

Älä leikkaa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta!

Leikkuujälki on sitä kauniimpi, mitä terävämpää terää käytetään, joten teroituta terä säännöllisesti VIKING ammattiliikkeessä.

Leikkuuteho

Leikkuuteho (akun käyttöaika) riippuu ruohon ominaisuuksista ja valitusta leikkuukorkeudesta. Leikkuutehoa parantavat seuraavat toimet:

• ruohon leikkaaminen useammin

• leikkuukorkeuden lisääminen
• etenemisnopeuden vähentäminen
• ruohon leikkaaminen kuivana.

Tarvittaessa voit hankkia lisää STIHL-litium-ioni-akkuja (lisävaruste).

10.2 Ruohonleikkuu rinteissä

Turvallisuussyistä ruohonleikkuria saa käyttää ainoastaan sellaisissa rinteissä, joiden kaltevuus on korkeintaan 25°. 25°:n (46,6 %) kaltevuus vastaa 46,6 cm:n nousua 100 cm:n matkalla.

10.3 Sähkömoottorin oikea kuormittaminen

Älä käynnistä ruohonleikkuria korkeassa ruohikossa äläkä matalimmalla leikkuukorkeudella.

Ruohonleikkuria saa kuormittaa vain sen verran, että sähkömoottorin kierrosluku ei pääse olennaisesti laskemaan.

Kierrosluvun laskiessa valitse korkeampi leikkuukorkeusasento ja/tai vähennä etenemisnopeutta.

10.4 Leikkuuterän jumiutuminen

Jos leikkuuterä jumiutuu, sammuta sähkömoottori välittömästi ja vedä turvapistoke irti. Korjaa sen jälkeen häiriön aiheuttaja.

10.5 Sähkömoottorin lämpöylikuormitussuojaus

Laitteeseen asennettu lämpöylikuormitussuojaus kytkee sähkömoottorin automaattisesti pois päältä, jos sähkömoottori ylikuormittuu työskentelyn yhteydessä.

Ylikuormituksen syitä:

– liian pitkän ruohon leikkaus tai liian matalalle asetettu leikkuukorkeus
– liian suuri etenemisnopeus
–jäähdytysilmanohjaimen (imuaukkojen) riittämätön puhdistus.

Uudelleenkäyttöönotto

Laite voidaan ottaa jälleen normaaliin käyttöön noin kymmenen minuutin jäähtymisajan jälkeen (ympäristön lämpötilan mukaan) (⇒ 12.).

11. Turvalaitteet

11.1 Turvapistoke

Sähkömoottorin voi kytkeä toimintaan vain, kun turvapistoke on paikallaan (⇒ 9.1).

11.2 Kaksikätinen käyttö

Sähkömoottorin voi käynnistää vain painamalla oikealla kädellä käynnistysnuppia ja pitämällä sen painettuna sekä vetämällä vasemmalla kädellä moottorin pysäytysvivun kiinni työntöaisaan.

11.3 Moottorin pysäytysjarru

Kun vapautat moottorin pysäytysvivun, ruohonleikkuri pysähtyy alle kolmessa sekunnissa.

Moottorin pysäytysjarru lyhentää moottorin sammuttamisesta terien pysähtymiseen kuluvaa aikaa.

12. Laitteen käyttöönotto

12.1 Valmistelut

Loukkaantumisvaara!

Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita ( 4.).

• Lataa akku (⇒ 8.4).
• Kiinnitä turvapistoke (⇒ 9.1).

12.2 Ruohonleikkurin käynnistys

Älä käynnistä moottoria pitkässä ruohikossa äläkä matalimmalla leikkuukorkeudella, koska se vaikeuttaa käynnistämistä.

• Paina käynnistysnuppia (1) ja pidä se painettuna. Vedä moottorin pysäytysvipu (2) työntöaisaa vasten ja pidä siinä.
• Voit päästää irti käynnistysnupista (1), kun moottorin pysäytysvipu (2) on painettuna.

12.3 Ruohonleikkurin pysäytys

- Päästä moottorin pysäytysvipu (1) vapaaksi. Moottori ja leikkuuterä pysähtyvät muutamassa sekunnissa.

12.4 Täyttömäärän osoitin

Ruohonkeruusäiliö on varustettu säiliön yläosaan sijoitetulla täyttömäärän osoittimella (1).

Ilmavirta, joka syntyy leikkuuterän pyörimisestä ja saa aikaan ruohonkeruusäiliön täyttymisen, nostaa täyttömäärän osoitinta (2): Ruohonkeruusäiliö täyttyy leikkuusilpulla.

Ruohonkeruusäiliön täyttyessä leikkuusilpulla ilmavirta vähenee ja täyttömäärän osoitin laskeutuu alas (3):

- Tyhjennä ruohonkeruusäiliö (⇒ 12.5).

12.5 Ruohonkeruusäiliön tyhjennys

• Sammuta moottori (⇒ 12.3) ja irrota ruohonkeruusäiliö (⇒ 9.5).
• Avaa ruohonkeruusäiliö sulkukorvakkeesta (1) ja käännä ruohonkeruusäiliön yläosa (2) ylös.
• Pidä kiinni ruohonkeruusäiliön yläosan (3) ja alaosan (4) kahvoista kuvan mukaisesti ja tyhjennä ruohonkeruusäiliö.

13. Huolto

13.1 Yleistä

Loukkaantumisvaara

Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (⇒ 4.).

Vedä varsinkin ennen

kaikkia ruohonleikkuriin

kohdistuvia töitä turvapistoke irti (⇒ 9.1).

Ammattiliikkeen suorittama vuosittainen huolto:

Ammattiliikkeen tulisi tarkastaa ruohonleikkuri vuosittain. VIKING suosittelee VIKINGin ammattiliikettä.

13.2 Laitteen puhdistus

Huoltoväli:

Jokaisen käyttökerran jälkeen

• Irrota akku (⇒ 8.3).
• Irrota ruohonkeruusäiliö (⇒ 9.5).

Loukkaantumisvaara!

Sijoita leikkuri tukevalle, suoralle ja tasaiselle alustalle, ennen kuin käännät sen ylös. Laite voi kaatua puhdistusasennossa tehtävien töiden aikana. Seiso aina laitteen sivulla. Älä koskaan työskentele ruohonleikkurin edessä tai takana.

Puhdistusasento MA 339 C:

• Taita Mono-työntöaisa (⇔ 9.3).
- Nosta poistoluukku (1) ylös, kallista ruohonleikkuri taakse ja aseta se työntöaisan konsolin (2) varaan.

- Anna työntöaisan (3) olla maata vasten ja lukitse se pikakiristimellä (4) tähän asentoon.

Puhdistusasento MA 339:

• Taita kaksoisaisa (⇒ 9.4).
- Kallista ruohonleikkuri taakse ja aseta se työntöaisan alaosien (5) varaan.

Puhdistusohjeita:

Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.

Puhdista epäpuhtaudet moottorisuojuksen ja rungon yläosan välissä olevasta jäähdytysilman ohjaimesta (imuaukot) moottorin riittävän jäähdytyksen turvaamiseksi.

Puhdista leikkuuterä.

Puhdista ruohonleikkurin alapuoli harjalla ja vedellä. Irrota kiinnijuuttuneet ruohotukot rungosta ja poistokanavasta puutikulla.

Älä milloinkaan suuntaa vesisuihkua moottorin osiin, tiivisteisiin, laakerikohtiin tai sähköisiin rakenneosiin, kuten akkuihin tai kytkimiin. Se voisi aiheuttaa kalliita korjauksia.

Jos lika ei irtoa vedellä, harjalla tai liinalla, VIKING suosittelee erikoispuhdistusaineen (esimerkiksi STIHL-erikoispuhdistusaineen) käyttöä.

13.3 Sähkömoottori ja pyörät

Sähkömoottori ei kaipaa huoltoa.

Pyörien laakerit eivät vaadi huoltoa.

13.4 Akku

Huoltoväli:

Ennen jokaista käyttökertaa

Tarkasta katsomalla, onko akku kunnossa. Jos akuissa on näkyviä vaurioita (esimerkiksi halkeamia tai nestevuotoa), niitä ei saa käyttää.

13.5 Latauslaite

Huoltoväli:

Ennen jokaista käyttökertaa

Tarkasta liitäntäjohto vaurioiden varalta ja pidä jäähdytsilmaraot puhtaana.

13.6 Leikkuuterän huolto

Huoltoväli:

Ennen jokaista käyttökertaa

• Kallista ruohonleikkuri puhdistusasentoon (⇒ 13.2).
• Puhdista leikkuuterä (1), tarkista mahdolliset vauriot (urat tai säröt) ja kuluneisuus ja vaihda se tarvittaessa.
• Tarkasta terän paksuus vähintään viidestä kohdasta työntömitalla (2). Varsinkin terän siipien kohdalta on noudatettava vähimmäispaksuutta.
• Aseta viivain (3) terän etureunalle ja mittaa kuluneisuus.

Kulumisrajat:

Terän paksuuden tulee olla joka kohdasta vähintään 1,6 mm.

Teroitettaessa leikkuusärmiä saa hioa enintään 5 m m.

Jos ruohonleikkuriin ei ole asennettu mukana toimitettua terää, vaan esimerkiksi lisävarusteena saatava allesilppuava leikkuuterä, noudatetaan tätä koskevia eri kulumisrajoja (katso käyttöopas Kit 339).

Loukkaantumisvaara!

Kulunut tai vahingoittunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava.

Ruohonleikkuria ei etenkään silloin saa ottaa käyttöön, jos leikkuuyksikön osat (leikkuuterä, teräruuvi tai teräkiinnitys) ovat vahingoittuneet tai kuluneet.

Terä kuluu eri lailla sen käyttöpaikan ja leikkuuajan mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin.

Vaihda leikkuuterän vaihdon yhteydessä aina myös teräruuvi (4).

13.7 Leikkuuterän irrotus ja asennus

Teräruuvin vaurioiden välttämiseksi on teräruuvi avattava ja kiristettävä sopivalla kuusiohylsyllä (22 mm).

1 Irrotus:

• Käytä sopivaa puupalikkaa (1), jolla pidät vastaan leikkuuterästä (2).
• Kierrä teräruuvi (3) irti ja poista leikkuuterä (2).

2 Asennus:

Loukkaantumisvaara!

Leikkuuterän (2) saa asentaa vain kuvan osoittamalla tavalla. Korvakkeiden (6) on osoitettava alaspäin ja ylöstaivutettujen teräsiipien on osoitettava ylöspäin.

Noudata teräruuvien ohjeenmukaista 10 - 15 Nm:n kirstystiukkuutta, jotta leikkuuterä tulee varmasti kunnolla kiinni. Lukitse teräruuvi (3) lisäksi Loctite 243:lla.

• Puhdista terän vastinpinta ja teräholkki.
• Asenna leikkuuterä (2) ylöstaivutetut reunat ylöspäin. Sijoita kiinnikkeet (4) leikkuuterän reikiin (5).
• Käytä sopivaa puupalikkaa (1), jolla pidät vastaan leikkuuterästä (2).
• Kiristä teräruuvi (3) 10 - 15 Nm:n tiukkuuteen.

13.8 Leikkuuterän teroitus

Loukkaantumisvaara!

Tarkasta terän vauriot ennen asennusta. Terä pitää vaihtaa uuteen, jos havaitset uria tai säröjä, jos leikkuusärmiä on teroitettu yli 5 mm tai jos terä on jostain kohdasta ohuempi kuin 1,6 mm (⇒ 13.6).

VIKING suosittelee jättämään leikkuuterän teroituksen ammattilaisen tehtäväksi. Jos terä teroitetaan väärin (esimerkiksi väärä teroituskulma tai epätasapaino), laitteen toiminta häiriintyy.

Teroitusohjeet:

- Irrota leikkuuterät (⇒ 13.7).

• Jäähdytä leikkuuterää teroituksen aikana esimerkiksi vedellä. Terä ei saa sinistyä, koska silloin sen leikkuukestävyys vähenee.
• Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi.
  • Noudata 30°:n teroituskulmaa.
• Poista mahdollinen hiontajäyste leikkuusärmästä teroituksen jälkeen hienolla hiomapaperilla.

13.9 Säilytys (talvisäilytys)

Ruohonleikkurin varastointi:

Vedä turvapistoke irti ja poista akku.

Säilytä turvapistoketta erillään ruohonleikkurista ja asiattomien henkilöiden, varsinkin lasten, ulottumattomissa.

Säilytä ruohonleikkuria kuivassa, suljetussa ja pölyttömässä tilassa. Suojaa se asiattomalta käytöltä (esimerkiksi lapset).

Sijoita ruohonleikkuri varastoon aina käyttöturvallisena. Käännä tarvittaessa työntöaisa kasaan.

Tarkista, että kaikki mutterit, pultit ja ruuvit on kirstetty, vaihda epäselvät varoitustarrat laitteeseen ja tarkasta koko laite kuluneisuuden tai vaurioiden varalta. Vaihda kuluneet tai vialliset osat.

Laitteen mahdolliset toimintahäiriöt tulee korjata aina ennen varastointia.

Huolehdi seuraavista kohteista ennen ruohonleikkurin pitempää varastointia (talvisäilytys):

- Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.

- Öljyä tai rasvaa hyvin kaikki liikkuvat osat.

Akkujen varastointi:

Poista akku akkukotelosta tai latauslaitteesta ja säilytä sitä kuivassa, suljetussa ja pölyttömässä tilassa. Suojaa akut asiattomalta käytöltä (esimerkiksi lapset).

Älä varastoi vara-akkuja käyttämättömänä, vaan vaihda käytössä olevaa akkua.

Varastoi akkuja +10...+20 °C:n lämpötilassa ja noin 30 %:n lataustilassa, jotta käyttöikä olisi mahdollisimman pitkä.

Latauslaitteen säilytys:

Irrota akku ja vedä verkkopistoke irti.

Säilytä latauslaitetta kuivassa, suljetussa ja pölyttömässä tilassa. Suojaa laite asiattomalta käytöltä (esimerkiksi lapset).

14. Kuljetus

14.1 Ruohonleikkurin kantaminen ja kiinnittäminen

Loukkaantumisvaara!

Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita (⇔ 4.).

Vedä varsinkin ennen kaikkia ruohonleikkuriin

kohdistuvia töitä turvapistoke irti (⇒ 9.1).

Kanna litium-ioni-akkuja erityisen varovasti ( 4.2).

Laitteen kantaminen:

• Nosta ruohonleikkuria vain kuljetuskahvoista (1, 2). Pidä vartalosi, varsinkin jalat, aina riittävän etäällä leikkuuterästä.
• Kanna ruohonleikkuria pitäen yhdellä kädellä kiinni ylemmästä kuljetuskahvasta (2) ja toisella kädellä alemmasta kuljetuskahvasta (1).

tai

- Kanna ruohonleikkuria pitäen yhdellä kädellä kiinni ylemmästä kuljetuskahvasta (2).

Laitteen sitominen kiinni:

• Varmista sopivilla kiinnitysvälineillä, että ruohonleikkuri pysyy kuljetusalustalla.
• Kiinnitä vaijerit tai hihnat pidinkahvoihin (1, 2).

Vältä VIKINGin laitteen vauriot ja liiallinen kuluminen noudattamalla ehdottomasti seuraavia ohjeita:

1. Kulutusosat

VIKINGin laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan.

Näitä osia ovat esimerkiksi

- t e r ä

- ruohonkeruusäiliö

- a k k u .

2. Tämän käyttöoppaan noudattaminen

VIKING laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.

Tämä koskee erityisesti seuraavia kohtia:

– väärä sähköliitäntä (jännite)
– tuotteeseen ilman VIKINGin hyväksyntää tehdyt muutokset
– sellaisten työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja
– tuotteen määräystenvastainen käyttö
– tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
– tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.

3. Huoltotyöt

Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti.

Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.

VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING ammattiliikkeellä.

VIKING ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.

Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa.

Näitä ovat esimerkiksi

• käyttömoottorin vauriot, jotka johtuvat jäähdytysilman ohjaimen (imuaukot) puutteellisesta puhdistuksesta
  – epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot
  – heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot
  – liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattilikkeiden korjaamoissa.

16. Ympäristönsuojelu

Ruohosilppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida.

Pakkaukset, laite ja lisävarusteet on valmistettu

kierrätettävistä materiaaleista ja ne tulee hävittää asiaankuuluvasti.

Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien hyötyaineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee toimittaa kierrätyskeskukseen. Noudata hävittämisessä erityisesti kappaleen "Hävittäminen" (⇒ 4.8) ohjeita.

Saat tietoa jätteiden asianmukaisesta hävittämisestä ammattiliikkeestä tai kierrätyskeskuksista.

Li-lon

Akut ja muut ongelmajätteet pitää aina hävittää asianmukaisesti. Noudata paikallisia määräyksiä. Akkuja ei saa hävittää talousjätteen

mukana, vaan ne pitää toimittaa myyjälle tai ongelmajätteiden keräyspisteeseen.

Saat tietoa jätteiden asianmukaisesta hävittämisestä ammattiliikkeestä tai kierrätyskeskuksista. VIKING suosittelee VIKING ammattiliikettä.

16.1 Takaisinottositoumus

Sitoudumme ottamaan takaisin suoraan tai edustajiemme välityksellä ympäristömerkinnällä varustetut laitteemme niiden loppuunkäytön jälkeen ja toimittamaan laitteet/komponentit kierrätykseen tai materiaalien ohjeenmukaiseen uusiokäyttöön.

17. Varaosat

Leikkuuterä

6320 702 0130

Teräruuvi

6310 710 2800

STIHL-akku

Tilaustietoja saat VIKING liikkeestä.

Leikkuuterän kiinnitysosat (esimerkiksi teräruuvi) pitää uusia terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa VIKING ammattiliikkeestä.

18. Valmistajan CE-vaatimustenmukaisuusvaku utus

Valmistaja,

VIKING GmbH

vakuuttaa, että tässä mainittu kone

ruohonleikkuri, käsin ohjattava ja akkukäyttöinen (MA)

tuotemerkki: VIKING

tyyppi:	MA 339.0
	MA 339.0 C
sarjatunnus	6320
ja

latauslaite

tuotemerkki: STIHL

typpi:	AL 100
	AL 300
	AL 500

sarjatunnus 4850

täyttää seuraavien EY-direktiivien vaatimukset:

2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/42/EC, 2006/66/EC, 2011/65/EC

Tuotteet on kehitetty seuraavien normien mukaisesti:

EN 60335-1, EN 60335-2-29, EN 60335-2-77

Vaatimustenmukaisuuden arviointimenetelmä:

Liite VIII (2000/14/EC)

Tarkastuspaikan nimi ja osoite:

Teknisten asiakirjojen laatimis- ja säilytyspaikka:

Johann Weiglhofer VIKING GmbH

Valmistusvuosi ja sarjanumero on merkitty laitteen tyyppikilpeen.

Mitattu äänentehotaso: 89,1 dB(A)

Taattu äänentehotaso:

90 dB(A)

Langkampfen,

2015-01-02 (VVVV-KK-PP)

VIKING GmbH

Weiglhofer

Tutkimus- ja tuotekehitysjohtaja

19. Tekniset tiedot

Akku:

Tyyppi litiumioni

Laitetta voi käyttää AP-tyyppisten STIHL-akkujen kanssa.

Laitteen toiminta-aika riippuu akun vir-rasta (esimerkiksi 160 Wh, kun AP 160).

Latauslaite AL 100 /

Latauslaite AL 300 / Latauslaite AL 500:

Verkkojännite 220–240 V

Taajuus 50 Hz

Suojausluokka II

Suojauslaji IP20

Sallittu latausvirta-

lämpötila-alue +5...+40°C

Latauslaite AL 100:

Nimellisvirta 0,6 A

Ottoteho 75 W

Latausvirta 1,6 A

Paino 0,8 kg

Latausaika AP 115:lle:

Latauslaite AL 100:

- enintään 80 %

kapasiteetista 110 min

- enintään 100 %

kapasiteetista 140 min

Latausaika AP 120:Ile:

- enintään 80 %

kapasiteetista 120 min

- enintään 100 %

kapasiteetista 140 min

Latausaika AP 160:lle:

- enintään 80 %

kapasiteetista 150 min

- enintään 100 %

kapasiteetista 165 min

Latauslaite AL 300:

Nimellisvirta 2 A

Ottoteho 320 W

Latausvirta 6,5 A

Paino 1,2 kg

Latausaika AP 115:lle:

- enintään 80 %

kapasiteetista 25 min

- enintään 100 %

kapasiteetista 55 min

Latausaika AP 120:lle:

- enintään 80 %

kapasiteetista 30 min

- enintään 100 %

kapasiteetista 60 min

Latausaika AP 160:Ile:

- enintään 80 %

kapasiteetista 35 min

- enintään 100 %

kapasiteetista 60 min

Latauslaite AL 500:

Nimellisvirta 2,6 A

Latauslaite AL 500:

Ottoteho 570 W

Latausvirta 12 A

Paino 1,2 kg

Latausaika AP 115:lle:

- enintään 80 %

kapasiteetista 20 min

- enintään 100 %

kapasiteetista 25 min

Latausaika AP 120:lle:

- enintään 80 %

kapasiteetista 30 min

- enintään 100 %

kapasiteetista 60 min

Latausaika AP 160:Ile:

- enintään 80 %

kapasiteetista 35 min

- enintään 100 %

kapasiteetista 60 min

MA 339.0 / MA 339.0 C:

Sarjatunnus 6320

Moottorin rakenne sähkömoottori

Valmistaja Domel

Tyyppi EC-moottori

Jännite 36 V

Ottoteho 600 W

Suojausluokka III

Suojauslaji IPX 0*

Leikkuukoneisto teräpalkki

Leikkuuleveys 37 cm

Leikkuukoneiston

kierrosluku 3 100 1/min

Teräpalkin käyttö jatkuva

Teräruuvin

kiristystiukkuus 10–15 Nm

Etupyörien ∅ 150 mm

Takapyörien ∅ 180 mm

MA 339.0 / MA 339.0 C:

Ruohonkeruusäiliö 40 |

Leikkuukorkeus 30–70 mm

Leikkuukorkeus (vain

Iso-Britannia) 20–70 mm

Direktiivin 2000/14/EC mukaan:

Taattu äänenteho-

taso L_WAd 90 dB(A)

Direktiivin 2006/42/EC mukaan:

Äänenpainetaso työ-

pisteessä L_pA 77 dB(A)

Epävarmuus K_pA 1 dB(A)

* Suojaustavoite IPX 1 saavutetaan käyttämällä sopivia rakenneosia.

MA 339.0:

Ilmoitettu tärinäarvo standardin

EN 12096:n mukaan:

Mitattu arvo a_hw 0,63 m/s ^2

Epävarmuus K_hw 0,32 m/s²

Mittaus standardin EN 20643:n mukaan

P/L/K 122/42/107 cm

Paino (ilman akkua) 12 kg

MA 339.0 C:

Ilmoitettu tärinäarvo standardin

EN 12096:n mukaan:

Mitattu arvo a_hw 1,02 m/s ^2

Epävarmuus K_hw 0,51 m/s²

Mittaus standardin EN 20643:n mukaan

P/L/K 128/42/107 cm

Paino (ilman akkua) 13 kg

STIHL-akkujen kuljetus:

STIHL-akut täyttävät YK:n käsikirjan

ST/SG/AC.10/11/Rev.5 osan III

alakappaleen 38.3 mukaiset edellytykset.

Käyttäjä voi kuljettaa STIHL-akut tieliikenteessä ilman lisäehtoja laitteen käyttöpaikalle.

Ilma- tai merikuljetuksessa on noudatettava maakohtaisia määräyksiä.

Lisää kuljetusohjeita – katso www.stihl.com/safety-data-sheets

REACH:

REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä. Tietoja REACH- asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach

20. Vianetsintä

Käänny tarvittaessa ammattiliikkeen puoleen. VIKING suosittelee VIKING liikettä.

Häiriö:

Moottori ei käynnisty

Mahdollinen syy:

- Akku ei täyteen ladattu (akussa vilkkuu vihreä LED)

- Akku asennettu väärin

– Turvapistoketta ei asennettu

– Käynnistysnuppia ei painettu

– Liian pitkä tai kostea ruoho ylikuormittaa moottoria.

- Moottorin suojaus aktivoitunut

- Akku liian kylmä tai liian lämmin (akussa palaa punainen LED)

– Ruohonleikkuri liian lämmin (akussa palaa kolme punaista LEDiä)

– Kosteutta laitteessa ja/tai akussa

– Leikkuukotelo on tukkeutunut

– Turvapistokkeen sulake viallinen

– Laite viallinen (akussa vilkkuu kolme punaista LEDiä)

Korjaus:

- Lataa akku ( 8.4)

- Aseta akku koteloonsa ( 8.3)

– Kiinnitä turvapistoke (⇒ 9.1)

– Paina käynnistysnuppia (⇒ 12.2)

– Älä käynnistä moottoria korkeassa ruohikossa ja säädä leikkuukorkeus sopivaksi (⇒ 9.6)

– Anna laitteen jäähtyä (⇒ 10.5)

– Anna akun lämmetä tai jäähtyä (⇒ 8.4)

– Poista akku akkukotelosta ja kuivaa se. Puhdista ja kuivaa akkukotelo ( 8.3)

– Puhdista leikkuukotelo (⇒ 13.2)

– Vaihda turvapistoke (✗)

Häiriö:

Sähkömoottori pysähtyy käytön aikana

Mahdollinen syy:

- Akku tai laite-elektroniikka liian lämmin

– Sähköhäiriö

- Akku ei täyteen ladattu

– Turvapistoke asennettu väärin

– Laite on ylikuormittunut, koska on leikattu liian pitkää tai liian märkää ruohoa

– Vika ruohonleikkurissa

Korjaus:

– Poista akku akkukotelosta ja anna ruohonleikkurin ja akun jäähtyä (⇒ 8.3)

– Poista akku akkukotelosta ja asenna uudelleen (⇒ 8.3)

- Lataa akku ( 8.4)

– Kiinnitä turvapistoke (⇒ 9.1)

– Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi (⇔ 9.6)

- Korjaa ruohonleikkuri (✗)

Häiriö:

Voimakas tärinä käytön aikana

Mahdollinen syy:

– Teräruuvi on löystynyt

– Terää ei ole tasapainotettu

Korjaus:

- Kiristä teräruuvi (⇒ 13.7)

– Teroita (tasapainota) tai vaihda terä (⇒ 13.8)

Häiriö:

Epätasainen leikkuujälki, ruoho kellastuu

Mahdollinen syy:

– Leikkuuterä tylsä tai kulunut

– Etenemisnopeus leikkuukorkeuden suhteen on liian suuri

Korjaus:

– Teroita tai vaihda leikkuuterä (⇒ 13.8)

– Vähennä etenemisnopeutta ja/tai valitse oikea leikkuukorkeus (⇒ 9.6)

Häiriö:

Kytkeminen toimintaan on vaikeaa tai sähkömoottorin teho heikkenee

Mahdollinen syy:

- Akku purkautunut

– Ruohonleikkuu liian korkeassa tai liian märässä ruohikossa

– Leikkuukotelo on tukkeutunut

– Leikkuuterä on tylsä tai kulunut

Korjaus:

- Lataa akku ( 8.4)

– Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi (⇔ 9.6)

– Puhdista leikkuukotelo (⇒ 13.2)

– Teroita tai vaihda leikkuuterä (⇒ 13.8)

Häiriö:

Poistokanava tukossa

Mahdollinen syy:

– Leikkuuterä kulunut

– Ruohonleikkuu liian korkeassa tai liian märässä ruohikossa

Korjaus:

– Vaihda leikkuuterä (⇒ 13.7)

– Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi (⇒ 9.6)

Häiriö:

Toiminta-aika liian lyhyt

Mahdollinen syy:

- Akku ei täyteen ladattu

– Ruohonleikkuu liian korkeassa tai liian märässä ruohikossa

– Leikkuukotelo on tukkeutunut

– Leikkuuterä on tylsä tai kulunut

– Akku loppuun käytetty

Korjaus:

- Lataa akku (⇒ 8.4)

– Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi (⇒ 9.6)

– Puhdista leikkuukotelo (⇒ 13.2)

– Teroita tai vaihda leikkuuterä (⇒ 13.8)

– Tarkasta akku ja tarvittaessa vaihda se (✗)

Häiriö:

Akku ei lataudu, vaikka latauslaitteen vihreä LED palaa

Mahdollinen syy:

- Akku liian kylmä tai liian lämmin (akussa palaa punainen LED)

Korjaus:

– Anna akun lämmetä tai jäähtyä (⇒ 8.4). Käytä latauslaitetta vain suljetuissa ja kuivissa tiloissa ympäristön lämpötilan ollessa +5...+40 °C.

Häiriö:

Akku ei lataudu, LED ei pala

Mahdollinen syy:

– Ei sähkökosketusta latauslaitteen ja akun välillä

– Vika latauslaitteen virransyötössä

Korjaus:

– Poista akku akkukotelosta ja asenna uudelleen (⇒ 8.3)

– Liitä latauslaite sähköverkkoon (⇒ 8.2)

– Tarkasta sähköverkko

– Tarkasta latauslaite ja tarvittaessa vaihda se (✗)

Häiriö:

Latauslaitteen LED vilkkuu punaisena

Mahdollinen syy:

– Ei sähkökosketusta latauslaitteen ja akun välillä

– Akku viallinen (akun neljä LEDiä vilkkuvat noin viisi sekuntia punaisena)

– Latauslaite viallinen

Korjaus:

- Poista akku akkukotelosta ja asenna uudelleen (⇔ 8.3)

– Tarkasta akku ja tarvittaessa vaihda se (✗)

– Tarkasta latauslaite ja tarvittaessa vaihda se (✗)

21. Huolto-ohjelma

21.1 Luovutustodistus

Malli: ____ Sarjanumero: Päiväys: _________ Seuraava huolto Päiväys: _________

21.2 Huoltotodistus

Anna nämä käyttöohjeet huoltotöiden yhteydessä VIKING ammattiliikkeelle.

Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.

Huolto suoritettu

Seuraavan huollon päivämäärä

Kære kunde!

Nuvalykite pjovimo peilj.

Eluohtlik lämbumise töttu!

Lisateavet ohutusjuhiste kohta vaadake siit:

Vigastusoht niitmisteraga!

Muruniiduk, käsitsi juhitav ja akutoitega (MA)

Kaubamärk: VIKING

Tüüp: MA 339.0

MA 339.0 C

seerianumber

6320

ja

Laadimisseade

Kaubamärk: STIHL

Tüüp:

AL 100

AL 300

Kaubamärk: STIHL

AL 500

seerianumber 4850
