KULLANIM KILAVUZU MA 339 C VIKING

VIKING firmasının yüksek kalitedeki bu ürününü seçtiğiniz için teşekkür ederiz.

Ancak cihazınızdan memnun kaldığınız sürece firma hedefimiz hayata geçirilmiş olacağından ürünümüz, geniş kapsamlı kalite koruma önlemleri göz önünde bulundurularak, modern üretim yöntemleriyle üretilmiştir.

Cihazınız ile ilgili sorularınızda lütfen satıcınıza veya direkt olarak satış ana merkezimize başvurunuz.

VIKING cihazınızdan memnun kalmanız dileğiyle

Dr. Peter Pretzsch

Şirket Yönetimi

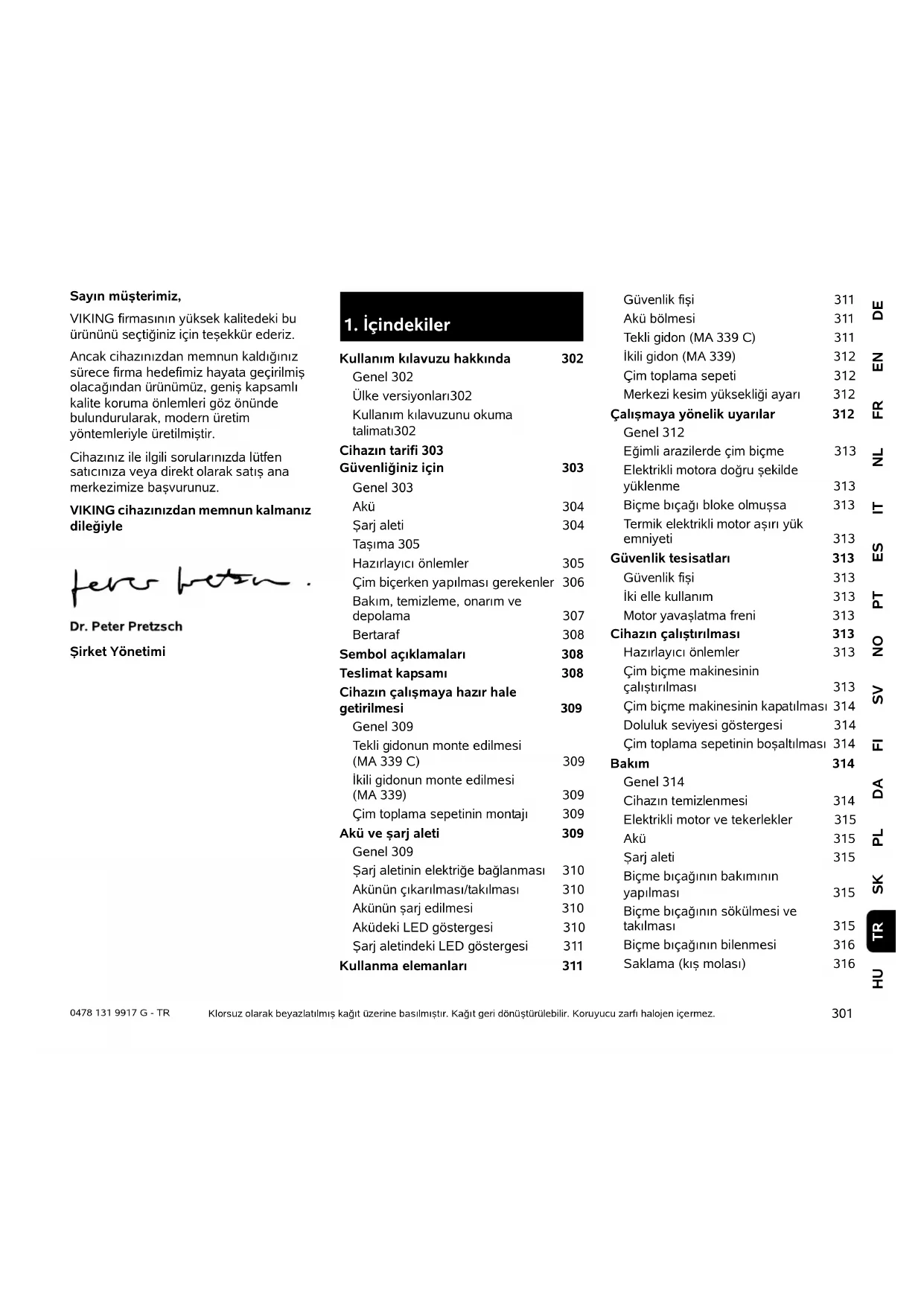

1. İçindekiler

Kullanım kılavuzu hakkında 302

Genel 302

Ülke versiyonları302

Kullanım kılavuzunu okuma talimatı302

Cihazın tarifi 303

Güvenliğiniz için 303

Genel 303

Akü 304

Şarj aleti 304

Taşıma 305

Hazırlayıcı önlemler 305

Çim biçerken yapılması gerekenler 306

Bakım, temizleme, onarım ve depolama 307

Bertaraf 308

Sembol açıklamaları 308

Teslimat kapsamı 308

Cihazın çalışmaya hazır hale getirilmesi 309

Genel 309

Tekli gidonun monte edilmesi (MA 339 C) 309

İkili gidonun monte edilmesi (MA 339) 309

Çim toplama sepetinin montajı 309

Akü ve şarj aleti 309

Genel 309

Şarj aletinin elektriğe bağlanması 310

Akünün çıkarılması/takılması 310

Akünün şarj edilmesi 310

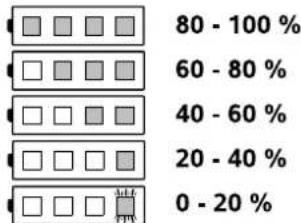

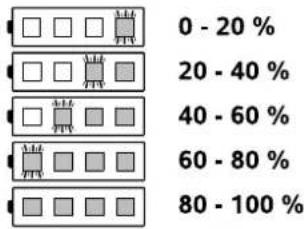

Aküdeki LED göstergesi 310

Şarj aletindeki LED göstergesi 311

Kullanma elemanları 311

Güvenlik fışı 311

Akü bölmesi 311

Tekli gidon (MA 339 C) 311

İkili gidon (MA 339) 312

Çim toplama sepeti 312

Merkezi kesim yüksekliği ayarı 312

Çalışmaya yönelik uyarılar 312

Genel 312

Eğimli arazilerde çim biçme 313

Elektrikli motora doğru şekilde yüklenme 313

Biçme biçağı bloke olmuşsa 313

Termik elektrikli motor aşırı yük emniyeti 313

Güvenlik tesisatları 313

Güvenlik fisi 313

iki elle kullanım 313

Motor yavaşlatma freni 313

Cihazın çalıştırılması 313

Hazırlayıcı önlemler 313

Çim biçme makinesinin

çalıştırılması 313

Çim biçme makinesinin kapatılması 314

Doluluk seviyesi göstergesi 314

Çim toplama sepetinin boşaltılması 314

Bakım 314

Genel 314

Cihazın temizlenmesi 314

Elektrikli motor ve tekerlekler 315

Akü 315

Şarj aleti 315

Biçme bıçağının bakımının yapılması 315

Biçme bıçağının sökülmesi ve takılması 315

Biçme bıçağının bilenmesi 316

Saklama (kış molası) 316

Nakliye 317

Çim biçme makinesinin taşınması ve sabitlenmesi 317

Aşınmanın en aza indirgenmesi ve hasar oluşumunun önlenmesi 317

Çevre koruma 318

iade mecburiyeti 318

Sık kullanılan yedek parçalar 318

Üreticinin CE onayı açıklaması 318

Teknik veriler 319

Hata arama 320

Servis plan1322

Teslimat onayı 322

Servis onayı 322

2. Kullanım kılavuzu hakkında

2.1 Genel

Bu kullanım kılavuzu üreticinin EG yönergesi 2006/42/EC'ye ilişkin Orijinal Kullanım Kılavuzudur.

VIKING, ürün yelpazesini geliştirme çalışmalarına kesintisiz olarak devam etmektedir, bu nedenle teslimat kapsamında biçim, teknik ve donanım yönünden değişiklik yapma hakkı saklıdır. Bu kitapçıktaki bilgiler ve resimler hiçbir talep hakkı doğurmayacaktır.

2.2 Ülke versiyonları

VIKING, teslimatın yapılacağı ülkeye bağlı olarak farklı fiş ve şalterlere sahip şarj aletleri göndermektedir.

Resimlerde, Euro tipi fişe sahip şarj aletleri gösterilmiştir. Başka fiş modellerine sahip cihazların elektrik bağlantısı, aynı şekilde gerçekleşmektedir.

2.3 Kullanım kılavuzunu okuma talimatı

Resimler ve metinler, belirli kullanım adımlarını tarif eder.

Cihaz üzerinde bulunan tüm semboller bu kullanım kılavuzunda açıklanır.

Bakış yönü:

Kullanım kılavuzundaki "sol" ve "sağ" kavramları için bakış yönü: Kullanıcı cihazın arkasında durur ve sürüş yönünde ileri bakar.

Bölüm yönlendirme:

Diğer açıklamaların yer aldığı bölümlere ve alt bölümlere bir ok işareti ile yönlendirme yapılmıştır. Aşağıdaki örnekte bir bölüme yönlendirme gösterilmektedir: (⇔ 2.1)

Metin bölümlerine ait işaretler:

Tanımlanan talimatlar takipteki örnekte belirtildiği gibi olabilir.

Kullanıcının müdahalesini gerektiren kullanım adımları:

- Civatayı (1) bir civata sökücü ile çözünüz, kolu (2) tetikleyiniz ...

Genel sıralamalar:

- Ürünün spor veya yarışma gibi faaliyetlerde kullanılması

Ek anlamlı metinler:

Ek anlamlı metin bölümleri, devamda tarif edilen sembollerden biriyle işaretlenerek vurgulanmıştır.

Tehlike!

Kişiler için kaza ve ağır yaralanma tehlikesi. Belirli bir davranış şekli gereklidir veya yasaklanmıştır.

Uyari!

Şahıslar için yaralanma tehlikesi. Belirli bir davranış, olası yaralanmaları önleyecektir.

Dikkat!

Belirli bir davranışla önlenebilecek hafif yaralanmalar ve/veya maddi hasarlar.

Bilgi

Cihazdan daha fazla fayda sağlanması ve olası kullanım hatalarının önlenmesi için verilen bilgilerdir.

Resim açıklamalı metinler:

Cihazın kullanımını açıklayan resimleri, kullanım kılavuzunun en başında bulabilirsiniz.

Bu kamera sembolü, resim sayfasındaki resimlerin kullanım kılavuzundaki ilgili metinlerle eşleştirilmesini sağlamaktadır.

3. Cihazın tarifi

1 Gidon üst parçası
2 Gidon alt parçası
3 Gövde
4 Motor kaputu
5 Arka tekerlek
6 Ön tekerlek
7 Çim toplama sepeti
8 Üst taşıma tutamağı
9 Alt taşıma tutamağı
10 Boşaltma kapağı
11 Döner tutamak
12 Hızlı gergi
13 Hızlı gergi
14 Motor durdurma kolu
15 Yükseklik ayar kolu
16 Marş düğmesi
17 Tip plakası
18 Kapak
19 Güvenlik fışı
20 Akü
21 Şarj aleti

4. Güvenliğiniz için

4.1 Genel

Çim biçme makinesi ile yapılan çalışmalarda kaza önleyici kurallara kesinlikle uyun.

Tüm kullanım kılavuzunu ilk çalıştırmadan önce dikkatle okuyun ve daha sonraki kullanımlar için güvenli bir yerde

saklayın.

Ayar parçaları ve makine kullanımı hakkında bilgi edinin.

İlk çalıştırmadan önce satıcı veya diğer bir uzman tarafından makine hakkında bilgi edinilmelidir.

Alkol, tepki kabiliyetini etkileyen ilaç veya uyuşturucu kullanımından sonra çim biçme makinesi ile çalışılmamalıdır.

Özellikle çocuk olmak üzere yakınınızda insan veya hayvanlar varken çim biçmeyin.

Diğer kişilerin veya bu kişilere ait nesnelerin zarar görmesine yol açan kazalarda tüm sorumluluğun kullanıcıya ait olduğunu unutmayın.

Cihazı sadece bu modeli tanıyan ve kullanımını bilen kişilere verin (ödünç verin). Daima kullanım kılavuzunu da teslim edin.

Dikkat – Kaza tehlikesi!

Dikkat! Çim biçme makinesi, özel kullanım ve sadece çim biçme amacıyla kullanılmak üzere tasarlanmıştır; makinenin başka bir amaçla kullanılması tehlikeli olabileceğinden veya cihazda hasara yol açabileceğinden yasaktır.

Kullanıcı için tehlike teşkil edeceğinden çim biçme makinesi aşağıdaki gibi durumlarda kullanılmamalıdır (sıralama bütün olası durumları içermez):

• Çalışlıkların, çitlerin ve küçük ağaçların traşlanması,
• Fidan kesimi,
• Çatıdaki ve balkondaki çimlerin bakımı,

– Yol temizliği (kar emdirme, üfleme, küreme),
- Ağaç ve çit parçalarının doğranması ve öğütülmesi,
– Arazideki köstebek yuvalarıgibi engebelerin düzeltilmesi,
- Kesilen çimin, bunun için öngörülmüş çim toplama sepetinin haricinde taşınması.

Dikkat – Kaza tehlikesi!

Sadece VIKING tarafından temin edilen veya açık ve net bir şekilde bu cihazda montajına izin verilen aksesuar kullanılabilir. Cihazda hiçbir değişiklik de yapılamaz.

Açık alanlarda, parklarda, spor stadyumlarında, sokaklarda ve ormancılık ve ziraat alanlarında kullanırken dikkatli işletim son derece önemlidir.

Dikkat! Titreşim sebebiyle sağlık için tehlike!

Aşırı titreşim, özellikle dolaşım problemi olan kişilerde kan

dolaşımının veya sinirlerin zarar görmesine sebep olabilir. Titreşim sebebiyle oluşabilecek belirtilerin ortaya çıkması durumunda doktora başvurun. Parmaklarda, ellerde veya bileklerde ortaya çıkan bu tür belirtiler arasında şunlar yer alır (sıralama bütün olası belirtileri içermez):

– His kaybı,
- A ğrī,
- Kas zayıflığı,
– Ciltte renk değişimi,
– Rahatsızlık veren karıncalanma.

Çocukların, kısıtlı bedensel, duygusal veya ruhsal yeteneklere sahip kişilerin, yeterli deneyim ve bilgi sahibi olmayan

kişilerin ya da talimatları bilmeyen kişilerin asla cihazı kullanmasına izin verilmemelidir.

Çocukların veya 16 yaşın altındaki gençlerin cihazı kullanmasına kesinlikle izin vermeyiniz.Asgari kullanıcı yaşı yerel düzenlemelerle belirlenmiş olabilir.

Cihazda gürültü emisyonunun artmasına neden olabilecek hiçbir değişiklik yapılamaz.

Boğulma nedeniyle hayati tehlike!

Ambalaj malzemesiyle oynayan çocukların boğulma tehlikesi vardır. Ambalaj malzemesini çocuklardan kesinlikle uzak tutun.

4.2 Akü

Sadece orijinal STIHL aküleri kullanın.

STIHL aküsünü sadece STIHL veya VIKING cihazları ile kullanın ve STIHL şarj aletleri ile şarj edin.

Asla aküyü açmayın.

Aküyü düşürmeyin.

Hasarlı ve deforme olmuş bir akü kullanmayın.

Aküyü çocukların ulaşamayacağı yerlerde muhafaza edin.

Aküyü sadece -10°C ila en fazla +50°C sıcaklık aralığında kullanın ve depolayın.

Aküyü, doğrudan güneş ışınları, aşırı sıcak ve ateşe karşı koruyun. Asla ateşe atmayın. Patlama tehlikesi!

Aküyü yağmura karşı koruyun. Sıvının içine batırmayın.

Aküyü mikro dalga ve yüksek basınca maruz bırakmayın.

Akü kontaklarını asla metal nesnelere bağlamayın (kısa devre yapmayın). Akü, bir kısa devre sonucunda hasar görebilir.

Kullanılmayan aküyü metal nesnelerden (örn. B. çivi, demir para, takı) uzak tutun. Metal taşıma kutuları kullanmayın –

Patlama ve yangın tehlikesi!

Yanlış kullanım sonucu aküden dışarı sıvı akabilir. Sıvı ile teması önleyin! Kazara temas durumunda su ile yıkama yapın. Sıvının gözler ile temas etmesi durumunda ayrıca bir doktora başvurun. Dışarı akan akü sıvısı, ciltte tahriş, yanma ve dağılanmaya yol açabilir.

Akümülatörün havalandırma yarıklarına hiçbir şey sokmayın.

Hücre üretici özelliklerine göre hücrelerin sayısı ve enerji içeriği.

Daha detaylı güvenlik uyarıları için bkz. www.stihl.com/safetydata-sheets

4.3 Şarj aleti

STIHL şarj aleti için ayrı yaprağı inceleyin ve saklayın.

Sadece orijinal STIHL şarj aletleri kullanın.

Hasarlı bir şarj aleti kullanılmamalıdır.

Şarj aletini sadece geometrik olarak uygun, akü kapasitesi en fazla 10 Ah, gerilimi de en fazla 42 Volt olan "AP" tipi STIHL akülerde kullanın.

Hasarlı ve deforme olmuş aküler kullanmayın.

Şebeke gerilimi ve şebeke frekansı, şarj aletinin alt kısmında bulunan tip plakasındaki bilgiler ve/veya "Teknik Veriler" bölümündeki bilgiler ile aynı olmalıdır (⇒ 19.).

Şarj aletini açmayın.

Kullanımdan sonra elektrik fişini çekin ve şarj aletini çocukların ulaşamayacağı bir yerde muhafaza edin.

Şarj aletini ıslaklık ve nemden koruyun.

Şarj aletini sadece kapalı ve kuru mekanlarda kullanın ve muhafaza edin.

Şarj aletini sadece -5°C ila en fazla +40°C sıcaklık aralığında kullanın.

Herhangi bir engel olmadan soğuyabilmesi için şarj aletinin üzerini kapatmayın.

Şarj aletinin havalandırma çentiklerine herhangi bir nesne sokmayın – Elektrik çarpması ve kısa devre tehlikesi!

Şarj aleti kontaklarını asla metal nesnelere (örn. çivi, demir para, takı) bağlamayın (kısa devre yapmayın) – Kısa devre tehlikesi!

Şarj aletini kolay yanabilen bir zeminin (örn. kağıt, tekstil) üzerine koymayın ve/veya kolay yanabilen bir ortamda kullanmayın – Yangın tehlikesi!

Şarj aletini asla patlama tehlikesi olan bir ortamda, başka bir ifade ile yanabilen sıvı (buhar), gaz veya tozların bulunduğu bir ortamda kullanmayın. Şarj aletleri, tozu veya buharı tutuşturabilen kıvılcımlar oluşturabilir – Patlama veya yangın tehlikesi!

Şarj aletinde duman veya ateş meydana geldiğinde derhal elektrik fişini çekin.

Dikkat! Elektrik çarpması tehlikesi! Elektrik güvenliği için özellikle elektrik fışı ve bağlantı kablosu büyük önem

taşımaktadır. Şarj aleti, elektrik çarpması tehlikesine maruz kalınmaması için hasarlı bir bağlantı kablosu ile kullanılmamalıdır. Bu nedenle bağlantı kablosunda hasar veya eskime (kırılma) olup olmadığını düzenli olarak kontrol ediniz.

Şarj aletini sadece yönetmeliklere uygun şekilde monte edilmiş bir prize takın. Elektrik beslemesi, tetikleme akımı en fazla 30mA olan bir hatalı akım emniyet tertibatı ile korunmuş olmalıdır.

Şarj aleti ve özellikle de bağlantı kablosu ve elektrik fişinde herhangi bir onarım yapmayın. Hasarlı bağlantı kablosunun bir elektrik uzmanı tarafından değiştirilmesini sağlayın.

Şarj aletini elektrik şebekesinden ayırırken daima elektrik fişinden tutarak çekin, bağlantı kablosundan değil.

Bağlantı kablosunu zarar görmeyecek ve kimse için tehlike teşkil etmeyecek şekilde döseyin ve işaretleyin. Tökezleme tehlikesini önleyin.

Bağlantı kablosunu, örneğin şarj aletini taşımak veya asmak için öngörüldüğü amacın dışında kullanmayın.

4.4 Taşıma

Keskin kenarlı cihaz parçalarının sizi yaralamasını önlemek için daima eldiven ile çalışın.

Cihazı taşımadan önce kapatın, bıçağın durmasını bekleyin ve fişini çekin.

Cihazı kaldırırken "Taşıma" bölümündeki (⇒ 14.) bilgileri özellikle dikkat alın.

Cihazın ağırlığını dikkate alın ve gerekirse uygun yükleme yardımcıları kullanın (yükleme rampaları, kaldırma düzenekleri).

Cihazın kaldırılması ve taşınması esnasında çim biçme bıçağı ile temas etmeyin.

Cihazı sadece motoru soğukken taşıyın.

Cihazı ve birlikte taşınan cihaz parçalarını (örn. çim toplama sepeti) yükleme yüzeyi üzerinde yeterli boyuttaki sabitleme araçları ile (kemer, halat v.s.) emniyete alın.

Cihazın taşınmasında yerel yasal düzenlemeleri, özellikle de cisimlerin yükleme yüzeylerinde taşınması ve yükün emniyete alınması ile ilgili düzenlemeleri dikkate alın.

Aküyü, aracın içinde ve doğrudan güneş ışinlarına maruz kalacak şekilde asla bırakmayın.

Lityum-iyon akülerin taşınmasında çok itinalı davranılmalıdır. Özellikle de akülerin kısa devre yapmayacağı şekilde taşınması sağlanmalıdır. Bu yüzden akünün karton ambalajını saklayın ve STIHL akülerini ya hasar görmemiş orijinal ambalajında ya da çim biçme makinesinde taşıyın.

4.5 Hazırlayıcı önlemler

Kullanım kılavuzunu bilmeyen kişiler çim biçme makinesini kullanmamalıdır.

Lütfen motorlu bahçe cihazlarının çalışma zamanlarına yönelik yerel kurallara dikkat edin.

Çim biçme esnasında daima sağlam ayakkabılar ve uzun pantolonlar giyilmelidir. Çimleri k veya sandaletlerle biçmeyin.

Cihazın kullanılacağı araziyi kontrol edin ve taşları, sopaları, kabloları, kemikleri ve cihazın savurabileceği diğer tüm yabancı cisimleri uzaklaştırın.

Her kullanımdan önce kesim aletinin, tespitleme vidalarının ve tüm kesim biriminin sorunsuz durumda olup olmadığını gözle kontrol edin. Özellikle de her parçanın yerine sağlam şekilde oturmuş olmasına, hasar ve aşınma olup olmamasına dikkat edilmelidir. (⇒ 13.6).

Cihazı kullanmadan önce kullanım ömrünü tamamlamış veya hasarlı parçaları değiştirin. Makine üzerinde bulunan, okunamayacak durumdaki veya hasarlı tehlike ve uyarı levhaları yenilenmelidir. Yedek yapışkan levhaları VIKING yetkili satıcınızdan temin edebilirsiniz.

Çim biçme makinelerini asla hasarlı koruyucu tesisatlar ile, motor freni çalışmaz durumdayken ya da koruyucu tesisatlar, örn. boşaltma kapağı ve/veya çim sepeti monte edilmemişken kullanmayın.

Güvenlik nedeniyle daima hasarsız çim toplama sepeti kullanın.

Cihaza monte edilmiş olan ayar tesisatları çıkartılmamalı veya köprülenmemelidir (örn. motor durdurma kolunun gidona bağlanması).

"Akü" (⇒ 4.2) ve "Şarj Aleti" (⇒ 4.3)bölümündeki bilgileri dikkate alın.

4.6 Çim biçerken yapılması gerekenler

Üçüncü şahısları, özellikle de çocukları ve hayvanları tehlike alanından uzak tutun. Başkaları

için tehlikeli bir durumun oluşmaması için ihtiyatlı olun.

Ortam sıcaklığı +5°C'nin altında ise asla çim biçmeyin.

VIKING çalışma sırasında daima kulak koruyucusu kullanılmasını tavsiye eder. Çalışma alanındaki gürültü

seviyesi 80 dB(A)'i aşarsa bir kulak koruyucusu kullanılmalıdır.

Yağmurlu havada çim biçmeyin. Yağmurlu veya ıslak ortamda çalışılması, cihazda hasara yol açabilir.

İslak çimleri biçmeyin ve asla yağmurda çim biçmeyin. Çim ıslakken kaza tehlikesi artacaktır (kullanıcının ayağı kayabilir).

Çim biçme makinesini yağmurda bırakmayın.

Çimleri sadece gün ışığında veya aydınlatma iyi durumdaysa biçim.

Motoru çalıştırmak için cihazı düz bir yüzeye getirin. Motorun çalıştırılması esnasında makine devrilmemelidir.

Çim biçme makinesini sadece akü bölmesi kapalıyken işletme alın (⇒ 9.2).

Çim biçme makinesini dikkatlice çalıştırın ve "Cihazın Çalıştırılması" (⇒ 12.) bölümündeki talimatları dikkate alın. Ayaklarınız ve kesim aleti arasında yeterli mesafenin olmasına dikkat edin.

Cihazı yürüme hızında hareket ettirin. Çalışırken asla cihaz ile birlikte koşmayın. Cihazın hızlı bir şekilde hareket ettirilmesi durumunda tökezleme veya kayma gibi nedenlerle yaralanma tehlikesi artacaktır.

Aşağıdaki durumlarda motoru durdurun:

- Çim biçme makinesi taşıma esnasında çim yüzeyler dışındaki bir yüzeye yatırılacaksa,

– Çim biçme makinesi biçilecek yüzeyden arada bir uzaklaştırılacaksa,

– Çim toplama sepetini çıkarmadan önce.

Eğimli arazide cihazın sağlam bir şekilde durmasına dikkat edin. Makine üzerindeki kontrolünüzu yitirmemeniz için aşırı dik eğimlerdeki çimleri biçimekten mümkün olduğunca kaçının.

Cihaz kontrolünü yitirmemeniz için, eğimli arazide sürüş yönünüzü değiştirirken çok dikkatli olun.

Makine üzerindeki kontrolünüzü yitirdiğinizde ayrıca bir de hareket eden çim biçme makinesinin altında kalmamanız için eğimli arazideki çimleri yatay bir şekilde biçim, makineyi asla yokuş yukarı veya yokuş aşağı doğru hareket ettirmeyin.

Dikkat – Tökezleme tehlikesi!

Çim biçme makinesini geri geri sürerken ve çekerken özellikle dikkatli olun.

Çim biçme makinesini çevirirken veya kendinize çekerken özellikle dikkatli olun.

Güvenlik nedeniyle, makine 25°'nin (%46,6) üzerinde eğime sahip arazilerde kullanılmamalıdır.

Yaralanma tehlikesi!

25°'lik bir eğim, 100 cm'lik yatay uzunlukta, 46,6 cm'lik bir dikey yükselişe eşdeğerdir.

max. 25° 100 46,6

STOP

Motorun kapatılmasından sonra, iş aletlerinin birkaç saniyelik bir müteakip çalışma yapacağını unutmayın.

Biçağı, çim biçme makinesi işletimdeyken kontrol etmeyin. Biçme biçağı çalışırken asla

boşaltma kapağı ve/veya çim toplama sepetini çıkarmayın. Dönen biçak yaralanmalara neden olabilir.

Asla gidona herhangi bir cisim sabitlemeyin (örn. iş giysisi).

Düzenli olarak bıçağın emniyetli bir şekilde oturup oturmadığını, hasar ve aşınma olup olmadığını kontrol edin (⇒ 13.6).

Dikkat – Yaralanma tehlikesi! Ellerinizi veya ayaklarını az asla dönen parçaların altına veya yakınına getirmeyin. Asla dönen

bıçağa dokunmayın. Püskürtme boşluğundan daima uzak durun. Gidon ile belirlenmiş olan güvenlik mesafesine daima uyulmalıdır.

Kısa süre içerisinde sık sık çalıştırma işlemi yapmaktan ve özellikle de marş düğmesi ile "oynamaktan" kaçının. Motorda hararet oluşabilir!

Çim biçme makinesini asla motor çalışırken veya güvenlik fişi takılıyken kaldırıp taşımayın.

Cihaz ile kişilerin, özellikle de çocukların, veya nesnelerin taşınması yasaktır.

Aşağıdaki durumlarda motoru durdurun, güvenlik fişini çekin ve kesim aletinin tamamen

durduğundan emin olun:

• A k ü y ü ç ikarmadan önce;
• Blokajları çözmeden veya boşaltma kanalındaki tıkanıklıkları gidermeden önce;
• Çim biçme makinesi alışılandan daha fazla titriyorsa. Bu durumda cihazın tamamı ve özellikle de kesim aletinde herhangi bir hasar veya parçaların gevşemiş olup olmadığı kontrol edilmelidir. İşletime devam etmeden önce hasarlı parçalar değiştirilmeli ve gevşek parçalar sabitlenmeli/sıkica vidalanmalıdır.
  – Kesim aletine yabancı bir cisim girmişse. Kesim aletinde hasar oluşup oluşmadığı kontrol edilmelidir. Çim biçme makinesi hasarlı veya eğilmiş biçak mili veya motor mili ile çalıştırılmamalıdır. Bozuk parçalar nedeni ile yaralanma tehlikesi!
  – Çim biçme makinesini kontrol etmeden, temizlemeden veya makine üzerinde çalışmaya başlamadan önce; (örn. kesim yüksekliğinin ayarlanması, gidonun katlanması veya ayarlanması);
• Makine terk edilmeden önce ve/veya makine gözetim altında değilse;
• Makine kaldırılmadan veya taşınmadan önce;
  – Nakliye öncesinde.

4.7 Bakım, temizleme, onarım ve depolama

Cihazda yapılacak tüm çalışmalardan, çim biçme makinesinin ayarlanmasından veya temizlenmesinden önce, motoru durdurun, güvenlik fişini çekin ve gerekirse aküyü çıkarın.

Kesim aletinde yapılan tüm çalışmalarda sağlam eldiven kullanılmalıdır.

Cihazı kapalı bir mekanda muhafaza etmeden, bakım çalışmaları ve temizlik yapmadan önce cihazın tamamen soğumasını sağlayın.

Sadece bu kullanım kılavuzunda tarif edilen bakım çalışmalarını yapın. Tüm diğer işlemler yetkili kişiler tarafından yapılmalıdır.

VIKING, bakım ve onarım çalışmalarının sadece VIKING yetkili servisleri tarafından yapılması gerektiğini belirtir. VIKING yetkili servislerine düzenli olarak eğitim verilmekte ve teknik bilgi sağlanmaktadır.

Gerekli bilgiye ve yardımcı malzemelere sahip değişeniz, daima yetkili servise başvurun (VIKING firması, VIKING yetkili servislerini önermektedir).

Sadece yüksek kaliteli aletler, yedek parçalar ve aksesuarlar kullanın. Aksi halde kişisel yaralanmalara ya da cihazın hasar görmesine yol açabilecek kazaların oluşma riski vardır.

VIKING, orijinal VIKING aletleri, aksesuarları ve yedek parçalarının kullanılmasını tavsiye eder. Bu ürünler, cihaza ve kullanıcıının beklentilerine en uygun özellikleri sahiptir. Orijinal VIKING yedek parçaları, VIKING yedek parça numarası, VIKING yazısı ve gerekirse VIKING yedek parça işaretinden anlaşılır. Küçük parçalarda sadece işaret de bulunabilir.

Cihazın daima güvenli işletim durumunda bulunması için, tüm somunların, pimlerin ve vidaların her zaman iyice sıkılmış olmasını sağlayın.

Çim sepetinin aşınıp aşınmadığını, hasar alıp almadığını veya işlevini yitirip yitirmediğini düzenli olarak kontrol edin.

Kesim aleti veya çim biçme makinesi bir engele ve/veya yabancı cisme çarpmışsa, motor durdurulmalı, güvenlik fışı çekilmeli ve bir uzman tarafından kontrol edilmelidir.

Yangın tehlikesini önlemek için motor kaputu ve gövde arasındaki soğutma havası deliklerinin olduğu bölgeyi örn. çim, sap, yosun, yaprak veya yağdan uzak tutun.

Bakım çalışmaları için yapı parçaları veya koruma tertibatlarının çıkarılmış olması durumunda bunlar derhal yönetmeliklere uygun olarak tekrar takılmalıdır.

Çim biçme makinesini kullanımdan sonra itina ile temizleyin.

Asla yüksek basınçlı temizleyici kullanmayın ve çim biçme makinesini akan suyun altında (örn. B bahçe hortumu ile) temizlemeyin. Agresif temizlik maddeleri kullanmayın. Bu tür temizleyiciler plastige veya metale zarar vererek VIKING cihazının çalışma güvenliğini riske atabilir.

Cihazın tamamını düzenli olarak, özellikle de uzun süre kullanılmayacak ise, saklanmasından önce (kış molası) aşınma veya hasara karşı kontrol edin. Cihazın daima güvenli işletim durumunda bulunması için, tüm eskimiş veya hasarlı parçaları değiştirin.

Soğutulmuş çim biçme makinesi, akü ve güvenlik fişini kuru, kapalı ve çocukların ulaşamayacağı kapalı bir mekanda muhafaza edin.

4.8 Bertaraf

Çim biçme makinesi kullanım ömrünü doldurduğu zaman kurallara uygun bir şekilde imha edilmesine dikkat edin. Cihazı imha etmeden önce kullanılmayacak hale getirin. Kazaları önlemek için özellikle güvenlik fişi ve motora giden elektrik kablosunu sökün.

Biçme bıçağı yaralanma tehlikesine yol açar!

Biçme bıçağını kullanılmadığı durumlarda da asla gözetimsiz bırakmayın. Cihaz ve biçme bıçağının çocukların erişemeyeceği yerlerde muhafaza edilmesini sağlayın.

Aküler, çim biçme makinesinden ayrı olarak imha edilmelidir. Aküler imha işleminden önce deşarj edilmeli (örn. motor çalışır durumda bırakılarak) ve emniyetli ve çevreye zarar vermeyecek şekilde imha edilmelidir.

5. Sembol açıklamaları

Dikkat!

Cihazı çalıştırmadan önce kullanım kılavuzunu okuyun.

Yaralanma tehlikesi! Üçüncü kişileri tehlikeli bölgeden uzak tutun.

Dikkat – Keskin kesim bıçakları! Elektrikli motor durdurulduktan sonra kesim bıçakları dönmeye devam eder. Bakım çalışmalarından önce kilit düzeneğini (güvenlik fişi) çıkarın.

MA 339: Motoru çalıştırın.

MA 339 C: Motoru çalıştırın.

MA 339 C: Motoru durdurun.

Akü çok sıcak. Soğuma aşamasından sonra şarj işlemi otomatik olarak başlar ve/veya akü ancak soğuma aşamasından sonra kullanılabilir.

Akü arızalıdır ve değişmesi gerekir.

6. Teslimat kapsamı

Poz. Tanım A

A Temel cihaz 1
B Çim toplama sepeti üst parçası	1
C Çim toplama sepeti alt parçası	1
D Pim 2
N Güvenlik fişi	1
O Şarj aleti
P Akü
• Kullanım kılavuzu	1

MA 339 C:

E Rondela 2
F	Vida	1
G Pim 1
H	Sıkıştırma parçası	2
I	Hızlı gergi	1

MA 339:

J	Yassı yuvarlak civata	2
K	Kablo kılavuzu	1
L	Döner tutamak	2
M	Kablo klipsi	1

Teslimat kapsamı, ülkeye ve model türüne bağlı olarak farklı olabilmektedir.

7. Cihazın çalışmaya hazır hale getirilmesi

7.1 Genel

Yaralanma tehlikesi

"Güvenliğiniz için" (⇒ 4.)bölümündeki güvenlik talimatlarını dikkate alın.

Özellikle de çim biçme makinesinde yapılan tümardan önce güvenlik fişini 9.1).

• Anlatılan tüm çalışmalar için cihazı yatay, düz ve sabit bir zeminin üzerine koyun.
  Teslimat sırasında aküler %30 şarj edilmiş durumdadır. Bu yüzden aküler, cihaz ilk işletme alınmadan önce şarj edilmelidir.
• Aküyü şarj edin (⇒ 8.4).

7.2 Tekli gidonun monte edilmesi (MA 339 C)

• Tekli gidonu (1) gidon konsolunda (2) çalışma pozisyonuna getirin ve o şekilde bırakın.
• Sol ve sağdaki sıkıştırma parçalarını (H) resimde gösterildiği gibi gidon konsoluna (2) yerleştirin. Pulu (E) vidanın (F) üzerine takın ve vidayı (F) içten dışa doğru sıkıştırma parçaları ve gidon alt parçasından geçirin.
• Pulu (E) üzerine takın.

• Pimi (G) hızlı gerginin (I) içine takın ve her ikisini de vidanın (F) üzerine vidalayın.

• Hızlı gergiyi (3) kapatın.

• Hızlı gergi (3), tamamen kapanacağı ve gidonun da sıkıca gidon konsolunda sabitleneceği şekilde sıkılmalıdır. Gerekirse hızlı gergiyi tekrar gevşetin ve vidayı (F) çevirerek takın ve/veya çıkarın.

Elektrik kablosunun montaji:

• Elektrik kablosunu (1) resimde gösterildiği gibi gidon konsolundaki kablo labirentine (2) yerleştirin. Kablo bağının (3) kablo labirenti içinde doğru konumda olmasına dikkat edin.
• Elektrik kablosunu (1) gidon kulpundaki tutucunun (4) içine bastırın. Elektrik kablosu, gidon alt parçası bölgesinde gergin bir şekilde gidon borusuna dayanmalıdır.

7.3 İkili gidonun monte edilmesi (MA 339)

Gidon üst parçasının montajı:

• Yassı yuvarlak civatayı (J) kablo kılavuzunun (K) içinden geçirin ve elektrik kablosunu (1) içinden geçirerek sallandırın.
• İ kili gidonu (2) her iki gidon alt parçasının (3) üzerine takın. Yuvarlak yassı civataları (J) – sağ tarafta kablo kılavuzu (K) ile ve sol tarafta da kablo kılavuzu olmadan - içten dışa doğru deliklere sokun ve döner tutamaklara (L) vidalayın.

Kablo klipsinin montaji:

- Elektrik kablosunu (1) kablo klipsi (M) ile gidon üst parçasına sabitleyin. Gidon üst parçasında kablo klipsi ve şalter arasında 25 - 27 cm mesafe bırakın.

7.4 Çim toplama sepetinin montajı

• Çim toplama sepeti üst parçasını (B) çim toplama sepeti alt parçasına (C) takın. Kılavuzlardaki (1) konumun doğru olmasına dikkat edin.
• Pimleri (D) içten doğru öngörülen deliklere bastırın.
• Çim toplama sepetinin üst parçasına (B) hafifçe bastıarak çim toplama sepeti alt parçasına oturmasını sağlayın.
• Çim toplama sepetini asın (⇒ 9.5).

8. Akü ve şarj aleti

8.1 Genel

MA 339 ve MA 339 C çim biçme makineleri, şarj edilebilir aküler ile işletilmektedir.

Sadece yüksek kaliteli "AP" tipi STIHL lityum-iyon aküleri kullanılmaktadır.

Cihaz ile birlikte teslim edilen aküler, öngörülen kullanım amacına mükemmel şekilde uyarlanmıştır, ancak yetkili satıcılardan temin edilebilen STIHL lityumiyon aküler (AP 80, AP 115, AP 120, AP 160 ...) kullanılabilir.

Çim biçme makinesinin elektronik sistemi, kullanılan akü ile veri alışverişinde bulunur ve elektrikli motorun gücünü ilgili kapasiteye uyarlar.

8.2 Şarj aletinin elektriğe bağlanması

• Elektrik fişini (1) prize (2) takın.
• Ş arj aletinin elektrik beslemesine bağlanmasıından sonra bir otomatik test gerçekleşir. Bu işlem esnasında şarj aletindeki LED lambası(3) yakl. 1 saniyeliğine yeşil, ardından da kırmızı yanar ve tekrar söner ( 8.6).

8.3 Akünün çıkarılması/takılması

- Akü bölmesini açın ve güvenlik fisini çekin (⇒ 9.1).

Akünün çıkarılması:

Akünün takılması:

• Aküyü (1) yukarı doğru dışarı çekin.
• Aküyü (1) resimde gösterildiği gibi hafifçe bastırarak akü bölmesine oturtun ve kapağını kapatın.

8.4 Akünün şarj edilmesi

• Aküyü akü bölmesinden çıkarın ( 8.3).
• Şarj aletini elektriğe bağlayın (⇒ 8.2).
• Aküyü (1) ilk dirence kadar şarj aletine (2) itin, ardından dayanma noktasına kadar bastırın. Akü ve şarj aletindeki (3) yeşil LED lambası, şarj işleminin etkin olduğunu gösterir.
• Akü tamamen şarj olduğunda akü ve şarj aletindeki LED lambaları söner. Aküyü şarj aletinden çıkarın ve akü bölmesine yerleştirin ( 8.3).

Şarj işlemi

Şarj aleti otomatik olarak akü tipini tanır ve şarj işlemini de ona göre uyarlar.

Aküler şarj işlemi esnasında soğutulur – hızlı şarj aletinde (AL 300, AL 500) bir fan ve standart şarj aletinde (AL 100) de mekandaki doğal hava akımı sayesinde.

Aküdeki LED lambaları, şarj akışını gösterir (⇒ 8.5). Akü tamamen şarj olduğunda şarj aleti otomatik olarak kapanır ve akü ve şarj aletindeki LED lambaları söner.

Dolum zamanı, akü durumu veya çevre sıcaklığı gibi çeşitli etki faktörlerine bağlıdır ve bu yüzden de belirtilen şarj zamanlarından (⇒ 19.) sapma gösterebilir.

Sıcak bir akünün şarj aletine yerleştirilmesi durumunda şarj zamanı, akünün şarj işleminden önce soğutulması gerektiğinden dolayı uzayabilir.

8.5 Aküdeki LED göstergesi

- Göstergeyi etkinleştirmek için (1) tuşuna basın. Gösterge 5 saniye sonra kendiliğinden söner.

LED göstergeleri:

Işıklı diyotlar yeşil veya kırmızı yanabilir veya yanıp sönebilir.

☐ LED yeşilyanıyor.
LED yeşilyanıp sönüyor.
■ LED kırmızıyanıyor.
LED kırmızıyanıp sönüyor.

Yeşil LED lambası işletimin normal olduğuna, kırmızı LED lambası ise bir arıza olduğuna işaret eder.

Şarj işlemi esnasında:

LED lambaları yanarak ve yanıp sönerek şarj akışını gösterir.

Şarj işlemi esnasında o anda şarj edilmekte olan kapasite, yeşil yanıp sönen LED lambası ile gösterilir.

Şarj işlemi tamamlandığında LED lambası otomatik olarak söner.

0 - 20 % 20 - 40 % 40 - 60 % 60 - 80 % 80 - 100 %

Çalışma esnasında:

LED lambaları yanarak ve yanıp sönerek şarj durumunu gösterir.

80 - 100 % 60 - 80 % 40 - 60 % 20 - 40 % 0 - 20 %

Arizalar

Bir LED lambası kırmızı yanıyor.

Şarj işlemi esnasında:

Akü, şarj işlemini başlatabilmek için çok sicak veya çok soğuktur. Akünün soğuması veya ısınmasından sonra şarj işlemi otomatik olarak başlar.

Çalışma esnasında:

Akü çok sıcak. Cihaz

kapanıyor – Aküyü çim

biçme makinesinden çıkarın ve bir süre soğumasını sağlayın.

Dört adet LED lambası kırmızı yanıp sönüyor.

Akü arızalıdır ve değişmesi gerekir.

Üç adet LED lambası kırmızı yanıyor.

Çim biçme makinesi çok sıcaktır – soğumasını sağlayın.

Üç adet LED lambası kırmızı yanıp sönüyor.

Çim biçme makinesi arızalıdır ve yetkili

bayi/servis tarafından

kontrol edilmelidir. VIKING, VIKING yetkili bayilerini/servislerini önermektedir.

8.6 Şarj aletindeki LED göstergesi

- Şarj aletindeki LED lambası (1) yeşil yanabilir veya kırmızı yanıp sönebilir.

Sürekli yeşil ışık:

Akü şarj edilmekte veya şarj işleminin başlatılabilmesi için soğutulmaktadır. Akü tamamen şarj olduğunda yeşil LED lambası söner.

Kırmızı yanıp sönen ışık:

Şarj işlemi başlatlamıyor.

Olası nedenleri:

• Akü ve şarj aleti arasında elektrik kontağı yoktur – aküyü çıkarın ve tekrar takın ( 8.4).
• Akü arızalıdır (⇒ 8.5).
• Şarj aleti arızalıdır - şarj aletinin yetkili bayi/servis tarafından kontrol edilmesini sağlayın. VIKING, VIKING yetkili bayilerini/servislerini önermektedir.

9. Kullanma elemanları

9.1 Güvenlik fişi

MA 339 ve MA 339 C çim biçme makineleri bir güvenlik fişi ile donatılmıştır.

Cihazlar ancak güvenlik fişi, akü bölmesindeki öngörülen pozisyona takıldığında işletme alınabilir.

Taşıma, bakım ve temizleme çalışmalarından ve çim biçme makinesinin kontrol edilmesinden önce güvenlik fişi çekilmelidir.

Güvenlik fişinin takılması:

• Akü bölmesini açın (⇒ 9.2).
• Güvenlik fişini (1) dayanma noktasına kadar sokete (2) bastırın ve ardından akü bölmesini tekrar kapatın.

Güvenlik fişinin çekilmesi:

• Akü bölmesini açın (⇒ 9.2).
• Güvenlik fişini (1) soketten (2) çekin ve çim biçme makinesinden ayrı olarak muhafaza edin.

9.2 Akü bölmesi

Akü bölmesi, işletim esnasında daima kapalı olmalıdır.

Akü bölmesinin açılması:

- Tutucu halkayı (1) hafifçe bastırın ve kapağı (2) arkaya doğru katlayın.

Akü bölmesinin kapatılması:

- Kapağı (2) kapatın ve tutucu halkanın (1) iyice oturmasına dikkat edin.

9.3 Tekli gidon (MA 339 C)

MA 339 C çim biçme makinesi, ayarlanabilir bir teleskopik gidon ile donatılmıştır.

Sıkışma tehlikesi! Hızlı gergi gevşetildiğinde gidon katlanabilir ve/veya iç içe geçirilebilir. Bu nedenle, hızlı gergileri açarken bir elinizle gidonu (1) en üst noktadan tutun.

1 Gidonun katlanması:

Taşıma pozisyonu (cihazı temizlemek, fazla yer kaplamayacak şekilde taşımak ve saklamak için):

• En alçak gidon yüksekliğini ayarlayın.
• Bir eliniz ile gidonu (1) tutun ve hızlı gergiyi (2) açın.
• Gidonu (1) öne katlayın.
• Gerekirse hızlı gergi (2) kapatılabilir ve gidon, taşıma pozisyonunda sabitlenebilir.

Çalışma pozisyonu (cihazı itmek için):

• Gidonu (1) arkaya doğru katlayarak açın ve bir eliniz ile tutun.
• Hızlı gergiyi (2) kapatın.
• Hızlı gergi (2), tamamen kapanacağı ve gidonun da sıkıca gidon konsolunda sabitleneceği şekilde sıkılmalıdır. Gerekirse hızlı gergiyi tekrar gevşetin ve vidayı (3) çevirerek takın ve/veya çıkarın.
• Gidon yüksekliğini ayarlayın.

2 Yükseklik ayarı:

Teleskopik gidonun yüksekliği kademesiz olarak ayarlanabilir:

• Bir eliniz ile gidon üst parçasını (4) tutun ve hızlı gergiyi (5) açın.
• Gidon üst parçasını (4) gidon alt parçasından geçerek çıkartın veya gidon alt parçasına itin ve istenilen gidon yüksekliğini ayarlayın.
• Bir eliniz ile gidon üst parçasını (4) tutun ve hızlı gergiyi (5) kapatın.
• Hızlı gergi (5), tamamen kapanacağı ve gidon üst parçasının da sıkıca gidon alt parçasında sabitleneceği şekilde sıkılmalıdır. Gerekirse hızlı gergiyi tekrar gevşetin ve yarıklı somunu (6) çevirin.

9.4 ikili gidon (MA 339)

Sıkışma tehlikesi!

Döner tutamakları gevşeterek gidonun üst parçasını yatırabilirsiniz. Bu nedenle, döner tutamakların vidalarını sökerken bir eliniz ile gidonun üst parçasını (2) en üst noktadan tutun.

Gidonu yatırım:

Taşıma pozisyonu (cihazı temizlemek, fazla yer kaplamayacak şekilde taşımak ve saklamak için):

- Döner tutamakların (1) vidalarını, boşa dönüşlerde hafifçe ileri geri hareket edecek kadar gevşetin ve gidon üst parçasını (2) öne doğru yatırım.

Çalışma pozisyonu (cihazı itmek için):

• Gidon üst parçasını (2) arkaya doğru katlayarak açın ve bir eliniz ile tutun.
• Döner tutamakları (1) sıkıca vidalayın. Kılavuz (3) konumunun doğru olmasına dikkat edin.

9.5 Çim toplama sepeti

Asılması için:

• Boşaltma kapağını (1) açın ve açık tutun.
• Çim toplama sepetini (2) tutucu halkalar (3) ile cihazın arkasındaki ağızlara (4) asın.
• Boşaltma kapağını (1) kapatın.

Çıkartılması için:

• Boşaltma kapağını (1) açın ve açık tutun.
• Çim toplama sepetini (2) kaldırın ve arkaya doğru çıkarın.
• Boşaltma kapağını (1) kapatın.

9.6 Merkezi kesim yüksekliği ayarı

30 mm ile 70 mm arasında beş farklı kesim yüksekliği ayarlanabilir.

Kademe 1 = en alçak kesim yüksekliği

Kademe 5 = en yüksek kesim yüksekliği

Büyük Britanya için çim biçme makinesi:

20 mm ile 70 mm arasında altı farklı kesim yüksekliği ayarlanabilir.

Kademe S = en alçak kesim yüksekliği

Kademe 5 = en yüksek kesim yüksekliği

Herhangi bir hasarı önlemek için en alçak kesim yüksekliği, sadece engebesiz çim alanlarında kullanılmalıdır.

Kesim yüksekliğinin ayarlanması:

• Kesim yüksekliği ayar kolunu (1) tırnaklar (2) kolu serbest bırakana kadar çim biçme makinesinden hafifçe uzağa bastırın.
• Daha yüksek bir kesim yüksekliği: Çim biçme makinesini kesim yüksekliği ayar kolu (1) ile kaldırın (kol ileri itilir). Daha alçak bir kesim yüksekliği: Çim biçme makinesini kesim yüksekliği ayar kolu (1) ile aşağı bastırın (kol arkaya itilir).
• Kesim yüksekliği ayar kolunu, tırnaklar (2) kola geçene kadar çim biçme makinesine doğru bastırın. Seçilen kesim yüksekliğini en öndeki tırnakta (3) okuyabilirsiniz.

10. Çalışmaya yönelik uyarılar

10.1 Genel

Ancak sık sık biçtiğiniz ve çim boyunu kısa tuttuğunuz takdirde çimleriniz güzel ve sık görünümlü olacaktır.

Sıcak ve kuru havada çim boyunu çok kısaltmayın, aksi takdirde çimler güneşten yanacak ve kötü bir görünüm alacaktır!

Keskin bir biçak ile kesilen çimlerin görünümü, körelmiş bir biçak ile kesilene oranla daha güzel olacaktır. Bu yüzden biçak düzenli olarak bilenmelidir (VIKING yetkili bayi/servis).

Kesim performansı

Kesim performansı (akünün dayanma süresi) çimin özellikleri ve seçilen kesim yüksekliğine bağlıdır. Kesim performansı aşağıdaki yöntemler ile arttırılır:

• Çimleri daha sık biçim;
• Kesim yüksekliğini arttırın;
• ilerleme hızını düşün;
• Çimlerin, biçimleden önce kurumasını sağlayın.

İhtiyaç duyulduğu takdirde STIHL lityum-iyon aküler (özel aksesuar) temin edilebilir.

10.2 Eğimli arazilerde çim biçme

Güvenlik nedeniyle çim biçme makinesi sadece 25°ye kadar olan eğimlerde kullanılmalıdır. 25°'lik (%46,6) bir eğim, 100 cm'lik yatay yüzeyde 46,6 cm'lik bir dikey yükselişe eşdeğerdir.

10.3 Elektrikli motora doğru şekilde yüklenme

Çim biçme makinesini uzun çimde ve/veya en düşük kesim yüksekliğinde çalıştırmayın.

Çim biçme makinesi, elektrikli motor devir sayısında aşırı bir düşüş olmayacak performansla kullanılmalıdır.

Devir sayısının düşmesi durumunda daha yüksek bir kesim yüksekliği ayarını seçin ve/veya ilerleme hızını düşün.

10.4 Biçme biçağı bloke olmuşsa

Elektrikli motoru hemen durdurun ve güvenlik fisini çekin. Ardından arızaya yol açan nedeni giderin.

10.5 Termik elektrikli motor aşırı yük emniyeti

Çalışma esnasında elektrikli motora aşırı yüklenildiği takdirde, entegre termik aşırı yük emniyeti elektrikli motoru otomatik olarak kapatır.

Aşırı yüke yol açan nedenler:

• Aşırı uzun çimlerin biçilmesi veya kesim yüksekliğinin çok alçak ayarlanması,
• yüksek ilerleme hızı,
• soğuk hava girişinin yeteri kadar temizlenmemesi (emme yarıkları).

Tekrar çalıştırma

Çevre sıcaklığına bağlı olarak en fazla 10 dakikaya kadar olan bir soğuma süresinden sonra cihazı normalde yaptığınız gibi tekrar çalıştırın (⇒ 12.).

11. Güvenlik tesisatları

11.1 Güvenlik fişi

Elektrikli motor ancak, güvenlik fişinin takılı olması durumunda çalıştırılabilir ( 9.1).

11.2 İki elle kullanım

Elektrikli motor ancak, sağ el ile çalıştırma düğmesine basıldığı ve düzme basılı tutulduğunda ve ardından da sol el ile motor durdurma kolu gidona doğru çekildiğinde çalıştırılabilir.

11.3 Motor yavaşlatma freni

Motor durdurma kolu serbest bırakıldığında biçme biçağı 3 saniyeden daha az bir zamanda durur.

Dahili bir motor yavaşlatma freni biçak tamamen durana kadar geçen durma zamanını kısaltır.

12. Cihazın çalıştırılması

12.1 Hazırlayıcı önlemler

Yaralanma tehlikesi!

"Güvenliğiniz için" (⇒ 4.) bölümündeki güvenlik talimatlarını dikkate alın.

• Aküyü şarj edin (⇒ 8.4).
  • Güvenlik fişini takın ( 9.1).

12.2 Çim biçme makinesinin çalıştırılması

Motoru, çalıştırma işlemini zorlaştıraçağından dolayı uzun çimde ve/veya en düşük kesim yüksekliğinde çalıştırmayın.

• Çalıştırma düğmesine (1) basın ve basılı tutun. Motor durdurma kolunu (2) gidona doğru çekin ve çekili tutun.
• Çalıştırma düğmesi (1), motor durdurma kolunun (2) hareket ettirilmesinden sonra tekrar bırakılabilir.

12.3 Çim biçme makinesinin kapatılması

- Motor durdurma kolunu (1) serbest bırakın. Motor ve biçme bıçağı kısa bir süre içinde duracaktır.

12.4 Doluluk seviyesi göstergesi

Çim toplama sepeti, toplama sepeti üst parçasında bir doluluk seviyesi göstergesi (1) ile donatılmıştır.

Biçme bıçağının dönüş hareketi sonucunda oluşan ve çim toplama sepetinin doldurulmasını sağlayan hava akımı, doluluk seviyesi göstergesini (2) kaldırır:

Çim toplama sepeti kesilen çimle dolar.

Çim toplama sepeti çimle dolduğunda bu hava akımı azalır ve dolum seviye göstergesi aşağı iner (3):

- Dolan çim toplama sepetinin boşaltılması (⇒ 12.5)

12.5 Çim toplama sepetinin boşaltılması

• Motoru kapatın (⇒ 12.3) ve çim toplama sepetini çıkarın (⇒ 9.5).
• Çim toplama sepetini kilit bileziğinden (1) açın ve çim toplama sepeti üst parçası kapağını (2) yukarı doğru açın.

- Çim toplama sepetini, resimde gösterilen şekilde çim toplama sepeti üst parçasındaki (3) ve çim toplama sepeti alt parçasındaki (4) tutamaklardan tutun ve boşaltın.

13. Bakım

13.1 Genel

Yaralanma tehlikesi

"Güvenliğiniz için" (⇒ 4.) bölümündeki güvenlik talimatlarını dikkate alın.

Özellikle de çim biçme makinesinde yapılan tüm çalışmalardan önce güvenlik fişini çekin! (⇒ 9.1).

Yetkili bayi/servis tarafından yapılan senelik bakım:

Çim biçme makinesi senede bir kez bir yetkili bayi/servis tarafından kontrol edilmelidir. VIKING, VIKING yetkili bayilerini/servislerini önermektedir.

13.2 Cihazın temizlenmesi

Bakım aralığı: Her kullanımdan sonra

• Aküyü çıkarın (⇒ 8.3).
• Çim toplama sepetini çıkarın (⇒ 9.5).

Yaralanma tehlikesi! Çim biçme makinesini yukarı doğru devirmeden önce sert, yatay ve düz bir zeminin üzerine yerleştirin. Cihaz, temizleme pozisyonunda çalışırken devrilebilir. Daima cihazın yan tarafından durun. Asla çim biçme makinesinin önünde veya arkasında çalışmayın.

MA 339 C için temizleme pozisyonu:

• Tekli gidonu katlayın (⇒ 9.3).
• Boşaltma kapağını (1) kaldırın, çim biçme makinesini, kapağı açılacak şekilde devirin ve gidon konsolunun (2) üzerine koyun.
• Gidonu (3) zeminin üzerine bırakın ve hızlı gergi (4) ile bu pozisyonda sabitleyin.

MA 339 için temizleme pozisyonu:

• ikili gidonu katlayın (⇒ 9.4).
• Çim biçme makinesi kapağını açın ve gidon alt parçalarının (5) üzerine koyun.

Temizliğe ilişkin uyarılar:

Cihazı her kullanımdan sonra iyice temizleyin. İyi baktığınız takdirde cihazınız olası hasarlardan korunacak ve ömrü uzayacaktır.

Motorda yeterli soğumanın sağlanabilmesi için motor kaputu ile gövde alt parçası arasındaki soğuk hava geçidini (emme yarıkları) temizleyin.

Kesme bıçağını temizleyin.

Çim biçme makinesinin alt tarafını fırça ve suyla temizleyin. Gövdeye ve püskürtme haznesine yapışmış olan çimen artırlarını daha önce tahta bir çubukla ayırın.

Püskürtülen suyu asla motor parçalarına, contalara, yatak alanlarına ve akü veya şalter gibi elektrikli yapı parçalarına

yöneltmeyin. Bunun aksi bir uygulama, son derece masraflı onarımlara yol açabilir.

Su, fırça veya bezle çıkartamadığınız kirlerde VIKING, özel bir temizleyici (örn. STIHL özel temizleyiciyi) tavsiye eder.

13.3 Elektrikli motor ve tekerlekler

Elektrikli motor bakım gerektirmez.

Tekerlek yatakları bakım gerektirmez.

13.4 Akü

Bakım aralığı:

Her kullanımdan önce

Aküde hasar olup olmadığını gözle kontrol edin. Gözle görülür hasarları (örn. yarık veya sıvı akma durumu) olan aküler kullanılmamalıdır.

13.5 Şarj aleti

Bakım aralığı:

Her kullanımdan önce

Bağlantı kablosunda hasar olup olmadığını kontrol edin ve soğuk hava yarıklarını kirden koruyun.

13.6 Biçme bıçağının bakımının yapılması

Bakım aralığı:

Her kullanımdan önce

- Çim biçme makinesini kaldırarak temizleme pozisyonuna getirin (⇒ 13.2).

• Biçme bıçağını (1) temizleyin ve hasar (çizik veya çentik) ve aşınma durumunu kontrol edin, gerekirse değiştirin.
• Biçak kalınlığını, en az 5 noktada ölçüm sürgüsü (2) ile kontrol edin. Özellikle de biçak pervaneleri alanında bu asgari kalınlık mevcut olmalıdır.
• Cetveli (3) bıçağın ön kenarına yerleştirin ve bileme durumunu kontrol edin.

Aşınma sınırları:

Bıçak kalınlığı her noktada en az 1,6 mm olmalıdır.

Bıçak sırtları bilenirken en fazla 5 mm azalmalıdır.

Çim biçme makinesinde ürünle birlikte gönderilen biçak değil, örn. özel aksesuar olarak temin edilebilen parçalama-yayma bıçağı monte edilmişse, farklı aşınma sınırları geçerli olacaktır (bkz. kullanım kılavuzu Kit 339).

Yaralanma tehlikesi!

Aşınmış veya hasarlı bir biçak kırılabilir ve ağır yaralanmalara yol açabilir. Bu nedenle, bıçağın bakımı ile ilgili talimatlara her zaman uyulmalıdır.

Çim biçme makinesi, özellikle (biçme biçagı, biçak cıvatası ve biçak yuvasından oluşan) kesme ünitesi parçalarının hasarlı veya aşınmış olması durumunda işletme alınmamalıdır.

Bıçaklar kullanım yerine ve kullanım süresine göre farklı yoğunlukta aşınma sergiler. Cihazı kumlu zemin üzerinde ve/veya sık sık kuru şartlarda çalıştırıyorsanız, bıçağa daha fazla yük binecek ve bıçaklar ortalamanın üstünde bir hızla aşınacaktır.

Biçme bıçağı değiştirilirken daima bıçak cıvatası (4) da yenilenmelidir.

13.7 Biçme bicağının sökülmesi ve takılması

Bıçak civatasının hasar görmesini önlemek için civatayı gevşetirken veya sıkarken uygun bir alyan anahtar (22 mm) kullanın.

1 Sökme işlemi:

• Biçme bıçağını (2) kontralamak için uygun bir tahta parçası (1) kullanın.
• Biçak civatasını (3) sökün ve biçme bıçağını (2) çıkarın.

2 Montaj işlemi:

Yaralanma tehlikesi!

Biçme biçağı (2) sadece resimdeki gibi monte edilmelidir". Sıkma bilezikleri (6) aşağıyı, yukarı doğru bükülmüş bıçak kanatları ise aşağıyı göstermelidir.

Bıçak civataları için öngörülen 10 - 15 Nm değerindeki sıkma torkuna tam olarak uyulmalıdır, kesim aletinin güvenli bir şekilde tespitlenmesi buna bağlıdır. Bıçak civatasını (3) ilaveten Loctite 243 ile emniyete alın.

• Bıçağın dayanma yüzeyini ve biçak kovanını temizleyin.
• Biçme bıçağını (2) yukarıya doğru bükülmüş olan pervaneleri üste gelecek şekilde monte edin. Tutucu halkalar (4) biçme bıçağının deliklerine (5) konumlandırılmalıdır.
• Biçme bıçağını (2) kontralamak için uygun bir tahta parçası (1) kullanın.
• Biçak civatasını (3), 10 - 15 Nm değerinde bir tork ile sıkın.

13.8 Biçme bıçağının bilenmesi

Yaralanma tehlikesi!

Monte etmeden önce biçakta hasar olup olmadığını kontrol edin. Bıçak yüzeyinde yarıklar veya çatlaklar görülüyorsa, bıçak ağızlarının genişliği 5 mm kadar azalmışsa veya bıçak bir noktada 1,6 mm'den daha inceyse bıçak yenilenmelidir (⇒ 13.6).

VIKING, biçimę bıçağının bir uzman tarafından bilenmesini tavsiye eder. Bıçak yanlış bilendiğinde (vanlış bileme açısı, dengesizlik) cihaz fonksiyonları olumsuz etkilenir.

Bileme talimatı:

• Biçme bıçağını çıkarın (⇒ 13.7).
• Bileme esnasında biçme bıçağını soğutun, örn. su ile. Bıçakta mavileşme olmamalıdır, aksi takdirde kesim dayanıklılığı azalacaktır.
• Dengesizlik nedeniyle oluşabilecek titreşimlerin önlenmesi için tüm birçok yüzeyinin eşit keskinlikte olmasına dikkat edin.
• Bileme açısının 30° olmasına dikkat edin.
• Gerekirse kesici kenardaki bileme çıkıntılarını hassas bir zımpara kağıdı ile temizleyin.

13.9 Saklama (kış molası)

Çim biçme makinesinin depolanması:

Güvenlik fişini çekin ve aküyü çıkarın.

Güvenlik fişini çim biçme makinesinden ayrı olarak ve yetkili olmayan kişiler, özellikle de çocukların ulaşamayacağı bir yerde muhafaza edin.

Çim biçme makinesini kuru, kapalı ve tozlanma olmayan bir alanda muhafaza edin. Cihazın, yetkili olmayan kişilerce (örn. çocuklar tarafından) kullanılmamasını sağlayın.

Çim biçme makinesini sadece işletim açısından emniyetli bir durumda depolayın. Gerekirse gidonu katlayın.

Tüm somun, pim ve cívataların sıkıca sıkılmış olmasını sağlayın. Bunun için, cihazın üzerinde artık okunamayan tehlike ve uyarı talimatlarını değiştirin ve tüm makinede aşınma veya hasar olup olmadığını kontrol edin. Aşınmış veya hasarlı parçaları değiştirin.

Cihazdaki olası arızalar, makine saklanmadan önce giderilmelidir.

Çim biçme makinesi uzun süre kullanılmayacaksa (kış molası), aşağıdaki hususlar dikkate alınmalıdır:

• Cihazın tüm dış parçalarını özenle temizleyin.
• Tüm hareketli parçaları iyice yağlayın ve/veya gresleyin.

Akülerin depolanması:

Aküyü, akü bölmesi veya şarj aletinden çıkarın ve kuru, kapalı ve toz tutmayan bir mekanda muhafaza edin. Akülerin, yetkisi olmayan kişilerin (örn. çocukların) kullanmayacağı şekilde korunduğundan emin olun.

Yedek aküleri kullanılmamış şekilde muhafaza etmeyin – değişimli olarak kullanın.

Mükemmel bir kullanım ömrü için aküleri +10°C ila +20°C ve %30'luk ve %30 şarj durumunda muhafaza edin.

Şarj aletinin depolanması:

Aküyü çekerek fişini çekin ve elektrik fişini çıkarın.

Şarj aletini kuru, kapalı ve tozlanma olmayan bir alanda muhafaza edin. Cihazın, yetkili olmayan kişilerce (örn. çocuklar tarafından) kullanılmasına imkan olmamasını sağlayın.

14. Nakliye

14.1 Çim biçme makinesinin taşınması ve sabitlenmesi

Yaralanma tehlikesi!

"Güvenliğiniz için"

(⇒ 4.)bölümündeki güvenlik talimatlarını dikkate alın.

Özellikle de çim biçme

0 makinesinde yapılan tüm çalışmalardan önce güvenlik fişini çekin! (⇒ 9.1).

Lityum-iyon akülerinin taşınmasında çok itinalı davranılmalıdır ( 4.2).

Cihazın taşınması:

• Çim biçme makinesini sadece taşıma tutamaklarından (1, 2) kaldırın. Biçme bicağı ve vücut, özellikle de ayak ve bacaklar arasındaki mesafenin yeterli olmasına dikkat edin.
• Çim biçme makinesini, bir eliniz üst taşıma tutanağı (2) diğeri ise alt taşıma tutanağında (1) olmak üzere iki elle taşıyın,

veya

- Çim biçme makinesini üst taşıma tutanağından (2) taşıyın.

Cihazın bağlanması:

• Çim biçme makinesini yükleme yüzeyi üzerinde uygun sabitleme araçları ile emniyete alın.
• Halat ve/veya kemerlerini tutamaklara (1, 2) bağlayın.

15. Aşınmanın en aza indirgenmesi ve hasar oluşumunun önlenmesi

VIKING cihazınızda aşırı aşınmayı ve hasar oluşumunu önlemek için lütfen aşağıdaki uyarılara kesinlikle dikkat ediniz:

1. Aşınan parçalar

VIKING cihazında bulunan bazı parçalar, kurallara uygun kullanımda dahi normal bir aşınma sergileyecektir ve kullanım türüne ve süresine göre doğru zamanda değiştirilmelidir.

Bu parçalar şunlardır:

• B ıçak
  – Çim toplama sepeti
• Akü

2. Bu kullanım kılavuzundaki bilgilere uyulması

VIKING cihazının kullanımı, bakımı ve depolanması bu kullanım kılavuzunda tarif edilen şekilde, dikkatlice yapılmalıdır. Güvenlik, kullanım ve bakım uyarlarına uyulmamasından kaynaklanan tüm hasarlar, müşterinin sorumluluğu altındadır.

Bu koşul, özellikle aşağıdaki durumlarda geçerlidir:

• Yanlış elektrik bağlantısı (gerilim).
  – Ürün üzerinde VIKING tarafından izin verilmemiş değişikliklerin yapılması.
  – Cihaza uygun olmayan, onaylanmamış veya düşük kaliteli araç ve aksesuarların kullanılması.

• Ürünün kurallara uygun şekilde kullanılmaması.

• Ürünün spor veya yarışma gibi faaliyetlerde kullanılması.

• Ürünün arızalı parçalarla kullanılmaya devam edilmesinden kaynaklanan hasarlar.

3. Bakım çalışmaları

“Rutin bakım” bölümünde belirtilen çalışmalar, düzenli aralıklarla yapılmalıdır.

Bu bakım çalışmaları kullanıcıının kendisi tarafından yapılamıyorsa, bir uzman bayi bu işle görevlendirilmelidir.

VIKING, bakım ve onarım çalışmalarının sadece VIKING yetkili servisleri tarafından yapılması gerektiğini belirtir.

VIKING yetkili servislerine düzenli olarak eğitim verilmekte ve teknik bilgi sağlanmaktadır.

Bu çalışmaların ihmal edilmesi durumunda, müşterinin sorumluluğu altında olacak hasarlar meydana gelebilir.

Bu hasarlar aşağıdaki gibidir:

• Tahrik motorunda, soğuk hava girişinin (emme yarıklarının) yeterli miktarda temizlenmemesinden kaynaklanan hasarlar.
• Kurallara aykırı depolamadan kaynaklanan korozyon veya diğer hasarlar.
• Kalitesi düşük yedek parçaların kullanımı sebebiyle cihazda oluşan hasarlar.
• Zamanında yapılmamış veya yetersiz ölçüde yapılmış bakımdan veya yetkili servislerde yapılmamış bakım ve tamir işlemlerinden kaynaklanan hasarlar.

16. Çevre koruma

Kesilen çimler çöpe atılmamalı, kompost oluşturma işlemine tabi tutulmalıdır.

Ambalajlar, cihaz ve aksesuar geri dönüşümlü malzemeden üretilmiştir ve buna uygun şekilde imha edilmelidir.

Malzeme artıklarının ayrıştırılarak çevre koruma kurallarına uygun şekilde imha edilmesi, yeniden değerlendirilebilir maddelerin tekrar kullanılmasını sağlayacaktır. Bu nedenle, normal kullanım süresi dolduğunda makine, tekrar değerlendirme merkezlerine bırakılmalıdır. İmha işleminde "Bertaraf" bölümündeki bilgileri özellikle dikkate alın (⇒ 4.8).

Atıkların usulüne uygun şekilde nasıl imha edileceğini öğrenmek için geri dönüşüm merkeziniz veya yetkili bayiniz/servisiniz ile irtibata geçin.

Li-lon

Akü gibi atıkları daima kurallara uygun şekilde imha edin. Yerel talimatları/kuralları dikkate alın. Aküleri ev atıkları ile birlikte bertaraf etmeyin, yetkili satıcıya veya sorumlu madde toplama noktalarına teslim edin.

Atıkların usulüne uygun şekilde nasıl imha edileceğini öğrenmek için geri dönüşüm merkeziniz veya yetkili bayiniz/servisiniz ile irtibata geçin. VIKING, VIKING yetkili bayilerini/servislerini önermektedir.

16.1 iade mecburiyeti

Cihazların/bileşenlerin yeniden kullanılabilir hale getirilmesi ve/veya hammaddelerinin kurallara uygun bir

şekilde değerlendirilebilmesi için, üzerinde çevre işareti olan cihazlarımızı kendimiz veya kendi überimizden üçüncü şahıslar tarafından geri alınması sorumluluğunu kabul ediyoruz.

17. Sık kullanılan yedek parçalar

Biçme bıçağı

6320 702 0130

Biçak civatası

6310 710 2800

STIHL aküsü

Sipariş bilgilerini VIKING yetkili saticınızdan temin edebilirsiniz.

Biçme bıçağının sabitleme elemanları (örn. biçak cıvatası) biçak değişimi ve/veya biçak montajında değiştirilmelidir. Yedek parçaları VIKING yetkili saticısından temin edebilirsiniz.

18. Üreticinin CE onayı açıklaması

Biz,

VIKING GmbH

olarak, aşağıda adı geçen makinenin

Çim biçme makinesi, manuel ve akü işletmeli (MA)

Fabrika markası: VIKING

Tip: MA 339.0

MA 339.0 C

Seri tanımı6320

ve

Şarj aleti

Fabrika markası: S T I

Tip: AL 100

AL 300

AL 500

Seri tanımı4850

aşağıdaki AT yönetmeliklerine uygun olduğunu beyan ederiz: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/42/EC, 2006/66/EC, 2011/65/EC

Ürünler aşağıdaki normlara uyarak geliştirilmiştir: EN 60335-1, EN 60335-2-29, EN 60335-2-77

Kullanılan konfirmasyon değerlendirme prosedürü: Ek VIII (2000/14/EC)

Katılımcı yerin adı ve adresi:

Teknik dokümanların toparlanması ve saklanması: Johann Weiglhofer VIKING GmbH

Üretim yılı ve seri numarası cihazın tip levhasında yer almaktadır.

Ölçülen gürültü seviyesi: 89,1 dB(A)

Garanti edilen gürültü seviyesi: 90 dB(A)

Langkampfen, 2015-01-02 (YYYY-AA-GG)

VIKING GmbH

Araştırma ve Ürün Geliştirme Departmanı Müdürü

19. Teknik veriler

Akü:

Tip Lityum-iyon akü

Cihaz, AP tipi STIHL aküleri ile işletme alınabilir.

Cihazın işletim süresi akünün gücüne bağlıdır (örn. AP 160'ta 160 Wh).

AL 100 şarj aleti / AL 300 şarj aleti / AL 500 şarj aleti:

Voltaj 220 - 240 V

Frekans 50 Hz

Koruma sınıfı 11

Koruma türü IP20

Müsaade edilen şarj akımı sıcaklık aralığı +5°C ila +40°C

AL 100 şarj aleti:

Nominal elektrik

akımı0,6 A

Güç tüketimi 75 W

Şarj akımı 1,6 A

Ağırlık 0,8 kg

AP 115 için şarj süresi:

- %80 kapasiteye

kadar 110 dak

-%100 kapasiteye

kadar 140 dak

AP 120 için şarj süresi:

- %80 kapasiteye

kadar 120 dak

AL 100 şarj aleti:

-%100 kapasiteye kadar 140 dak

AP 160 için şarj süresi:

-%80 kapasiteye kadar 150 dak

-%100 kapasiteye kadar 165 dak

AL 300 şarj aleti:

Nominal elektrik akımı2 A

Güç tüketimi 320 W

Şarj akımı 6,5 A

Ağırlık 1,2 kg

AP 115 için şarj süresi:

-%80 kapasiteye kadar 25 dak

-%100 kapasiteye kadar 55 dak

AP 120 için şarj süresi:

-%80 kapasiteye kadar 30 dak

-%100 kapasiteye kadar 60 dak

AP 160 için şarj süresi:

-%80 kapasiteye kadar 35 dak

-%100 kapasiteye kadar 60 dak

AL 500 şarj aleti:

Nominal elektrik akımı2,6 A

Güç tüketimi 570 W

Şarj akımı 12 A

Ağırlık 1,2 kg

AP 115 için şarj süresi:

AL 500 şarj aleti:

-%80 kapasiteye

kadar 20 dak

- %100 kapasiteye

kadar 25 dak

AP 120 için şarj süresi:

- %80 kapasiteye

kadar 30 dak

- %100 kapasiteye

kadar 60 dak

AP 160 için şarj süresi:

- %80 kapasiteye

kadar 35 dak

-%100 kapasiteye

kadar 60 dak

MA 339.0 / MA 339.0 C:

Seri tanımı 6320

Motor, yapı türü Elektrikli motor

Üretici Domel

Tip EC motoru

Gerilim 36 V

Güç tüketimi 600 W

Koruma sınıfı III

Koruma türü IPX 0*

Kesim mekanizması Bıçak sütunu

Kesim genişliği 37 cm

Kesim mekanizması

devir sayısı 3100 d/dak

Bıçak sütunu tahriki sürekli

Biçak civatasi sıkma torku 10 - 15 Nm

Ön tekerlek ∅ 150 mm

Arka tekerlek ∅ 180 mm

Çim toplama kutusu 40 l

Kesim yüksekliği 30 - 70 mm

Kesim yüksekliği

(sadece Büyük

Britanya için): 20 - 70 mm

MA 339.0 / MA 339.0 C:

2000/14/EC yönetmeliğine göre:
Garanti edilen
gürültü seviyesi L_WAd	90 dB(A)
2006/42/EC yönetmeliğine göre:
İş yerinde gürültü
seviyesi L_pA	77 dB(A)
Güvensizlik K_pA	1 dB(A)

* IPX 1 koruma hedefine, uygun yapı parçalarının kullanımı ile ulaşılır.

MA 339.0:

EN 12096 uyarınca belirtilen titreşim tanım değeri:
Ölçülen değer a_hw	0,63 m/sn^2
Güvensizlik K_hw	0,32 m/sn^2
EN 20643 uyarınca ölçüm
U/G/Y 122/42/107 cm
Ağırlık (aküsüz)	12 kg

MA 339.0 C:

EN 12096 uyarınca belirtilen titreşim tanım değeri:
Ölçülen değer a_hw	1,02 m/sn^2
Güvensizlik K_hw	0,51 m/sn^2
EN 20643 uyarınca ölçüm
U/G/Y 128/42/107 cm
Ağırlık (aküsüz)	13 kg

STIHL akülerinin taşınması:

STIHL aküleri, UN El Kitabı ST/SG/AC.10/11/Rev.5 Bölüm III, alt bölüm 38.3'te belirtilen koşulları karşılamaktadır.

Kullanıcı, STIHL akülerini, kara nakliyesinde başka koşulların yerine getirilmesi gerekmeksizin kullanılacağı yere götürebilir.

Hava veya deniz nakliyesinde ülkenize özgü talimatlara/kurallara dikkat edin.

Daha detaylı nakliyat talimatları için bkz. www.stihl.com/safety-data-sheets

REACH:

REACH, kimyasalların tescil edilmesi, değerlendirilmesi ve onaylanmasını kapsayan bir AT yönetmeliğinin adıdır. 1907/2006 No.lu REACH yönetmeliğinin (EG) yerine getirilmesine dair bilgiler için www.stihl.com/reach adresine bakın.

20. Hata arama

Gerekirse servise başvurunuz, VIKING, VIKING yetkili servislerini önerir.

Ariza:

Motor çalışmıyor

Olası nedeni:

• Akü tamamen şarj edilmemiştir (aküde yeşil LED lambası yanıp söner)
• Akü doğru yerleştirilmemiştir
• Güvenlik fişi kullanılmamıştır
• Marş düğmesine basılmamıştır
  – Fazla uzun veya nemli çimlerin biçilmesi nedeniyle motora aşırı yük binmiştir
• Motor koruması devreye girmiştir
• Akü çok soğuk/sıcaktır (aküde kırmızı LED lambası yanar)
• Çim biçme makinesi çok sıcaktır (aküde üç adet kırmızı LED lambası yanar)
  – Cihaz ve/veya aküde nem vardır
  – Çim biçme makinesinin gövdesi tıkanmıştır
• Güvenlik fişindeki emniyet arızalıdır

- Cihaz arızalıdır (aküde üç adet kırmızı LED lambası yanıp söner)

Giderilmesi:

• Aküyü şarj edin (⇒ 8.4)
• Aküyü akü bölmesine yerleştirin (⇒ 8.3)
• Güvenlik fişini yerleştirin (⇒ 9.1)
• Marş düğmesine basın (⇒ 12.2)
• Motoru çok yüksek çimde çalıştırmayın, kesim yüksekliğini uyarlayın (⇒ 9.6)
• Cihazı soğumaya bırakın (⇒ 10.5)
• Akünün ısınması ve/veya soğumasını sağlayın (⇒ 8.4)
• Aküyü akü bölmesinden çıkarın ve kurutun; akü bölmesini temizleyin ve/veya kurutun ( 8.3)
  – Çim biçme makinesinin gövdesini temizleyin (⇒ 13.2)
• Güvenlik fişini değiştirin (✗)

Ariza:

Elektrikli motor işletimdeyken kapanıyor

Olası nedeni:

• Akü veya cihaz elektronik sistemi çok sıcakır
  – Elektrik arızası
• Akü tamamen şarj edilmemiştir
• Güvenlik fışı doğru yerleştirilmemiştir
  – Fazla uzun veya nemli çimlerin biçilmesi nedeni ile cihaza aşırı yük binmiştir
• Çim biçme makinesinde arıza vardır

Giderilmesi:

• Aküyü akü bölmesinden çıkarın. Çim biçme makinesi ve akünün soğumasını sağlayın ( 8.3)
• Aküyü akü bölmesinden çıkarın ve tekrar yerleştirin (⇒ 8.3)
• Aküyü şarj edin (⇒ 8.4)
• Güvenlik fişini yerleştirin (⇒ 9.1)
• Kesim yüksekliği ve biçme hızını biçme koşullarına göre ayarlayın (⇒ 9.6)
• Çim biçme makinesini onarın (✗)

Ariza:

Çalışma esnasında kuvvetli titreşimler oluşuyor

Olası nedeni:

- Biçak civatası gevşemiştir

– Biçak dengelenmemiştir

Giderilmesi:

- Biçak civatasını sıkın (⇒ 13.7)

- Bıçağı tekrar bileyin (dengeli hale getirin) veya değiştirin (⇒ 13.8)

Ariza:

Kesim temiz değil, çimler sararıyor

Olası nedeni:

- Biçme bıçağı körelmiş veya aşınmıştır

– İlerleme hızı, kesim yüksekliğine oranla fazla büyüktür

Giderilmesi:

- Biçme bıçağını bileyin veya değiştirin (⇒ 13.8)

– İlerleme hızını düşürün ve/veya doğru kesim yüksekliğini seçin (⇒ 9.6)

Ariza:

Elektrikli motor çalışırken zorlanıyor veya performansı düşüyor

Olası nedeni:

- A k ü b o ştur

– Fazla uzun veya nemli çim biçilmiştir

– Çim biçme makinesinin gövdesi tıkanmıştır

- Biçme bıçağı körelmiş veya aşınmıştır

Giderilmesi:

- Aküyü şarj edin (⇒ 8.4)

- Kesim yüksekliği ve biçme hızını biçme koşullarına göre ayarlayın (⇒ 9.6)

– Çim biçme makinesinin gövdesini temizleyin (⇒ 13.2)

- Biçme bıçağını bileyin veya değiştirin (⇒ 13.8)

Ariza:

Püskürtme kanalı tıkandı

Olası nedeni:

– Biçme bıçağı aşınmıştır

– Fazla uzun veya nemli çim biçilmiştir

Giderilmesi:

- Biçme bıçağını değiştirin (⇒ 13.7)

- Kesim yüksekliği ve biçme hızını biçme koşullarına göre ayarlayın ( 9.6)

Ariza:

İşletim süresi çok kısa

Olası nedeni:

- Akü tamamen şarj edilmemiştir

– Fazla uzun veya nemli çim biçilmiştir

– Çim biçme makinesinin gövdesi tıkanmıştır

- Biçme bıçağı körelmiş veya aşınmıştır

- Akünün kullanım ömrü sonra ermiştir ve/veya aşılmıştır

Giderilmesi:

- Aküyü şarj edin (⇒ 8.4)

- Kesim yüksekliği ve biçme hızını biçme koşullarına göre ayarlayın (⇒ 9.6)

– Çim biçme makinesinin gövdesini temizleyin (⇒ 13.2)

- Biçme bıçağını bileyin veya değiştirin (⇒ 13.8)

- Aküyü kontrol edin, gerekirse değiştirin (✗)

Ariza:

Şarj aletindeki LED lambasının yeşil yanmasına rağmen akü şarj edilmiyor

Olası nedeni:

- Akü çok soğuk/sıcaktır (aküde kırmızı LED lambası yanar)

Giderilmesi:

- Akünün ısınması ve/veya soğumasını sağlayın (⇒ 8.4). Şarj aletini sadece - 5°C ila en fazla +40°C sıcaklık aralığında kapalı ve kuru bir mekanda kullanın.

Ariza:

Akü şarj edilmiyor, LED lambası yanmıyor

Olası nedeni:

- Şarj aleti ve akü arasında elektrik kontağı yoktur

- Şarj aletinin elektrik beslemesi hatalıdır

Giderilmesi:

- Aküyü akü bölmesinden çıkarın ve tekrar yerleştirin (⇒ 8.3)

- Şarj aletini elektriğe bağlayın (⇒ 8.2)

– Elektrik şebekesini kontrol edin

– Şarj aletini kontrol edin, gerekirse değiştirin (✗)

Ariza:

Şarj aletindeki LED lambası kırmızı yanıp sönüyor

Olası nedeni:

- Şarj aleti ve akü arasında elektrik kontağı yoktur

- Akü arızalıdır (aküde 4 adet LED lambası yakl. 5 saniye boyunca kırmızı yanıp söner)

- Şarj aleti arızalıdır

Giderilmesi:

- Aküyü akü bölmesinden çıkarın ve tekrar yerleştirin (⇒ 8.3)

• Aküyü kontrol edin, gerekirse değiştirin (✗)
• Şarj aletini kontrol edin, gerekirse değiştirin (✗)

21. Servis planı

21.1 Teslimat onayı

Model: ____ Seri numarası: tarihi: _________ Bir sonraki servis tarihi: _________

21.2 Servis onayı

Bakım çalışmalarında bu kullanım kılavuzunu VIKING yetkili bayinize verin.

Önceden basılmış alanlara bakarak servis çalışmalarının onayını gerçekleştirecektir.

Servisin yapıldığı tarih

Bir sonraki servisin tarihi

Tisztelt Ügyfelünk!
