KULLANIM KILAVUZU MB 443 T VIKING

VIKING firmasının yüksek kalitedeki bu ürününü seçtiğiniz için teşekkür ederiz.

Ancak cihazınızdan memnun kaldığınız sürece firma hedefimiz hayata geçirilmiş olacağından ürünüümüz, geniş kapsamlı kalite koruma önlemleri göz önünde bulundurularak, modern üretim yöntemleriyle üretilmiştir.

Cihazınız ile ilgili sorularınızda lütfen satıcınıza veya direkt olarak satış ana merkezimize başvurunuz.

VIKING-cihazınızdan memnun kalmanız dileğiyle

Dr. Peter Pretzsch

Şirket Yönetimi

VIKING, ürün yelpazesini geliştirme çalışmalarına kesintisiz olarak devam etmektedir, bu nedenle teslimat kapsamında biçim, teknik ve donanım yönünden değişiklik yapma hakkı saklıdır.

Bu kitapçıktaki bilgiler ve resimler hiçbir talep hakkı doğurmayacaktır.

Bu kullanım kılavuzu, 2006/42/EC sayılı AT yönetmeliği doğrultusunda üreticinin orijinal işletim kılavuzudur.

0478 111 9912 I - TR

İçindekiler Güvenliğiniz iç

Güvenliğiniz için 1

Hazırlayıcı önlemler 2

Çim biçme esnasında

hareket şekli 2

Nakliye 3

Bakım ve Onarımlar 3

Benzin zehirli ve yüksek

derecede yanıcıdır 3

Sembol Açıklamaları 4

Cihazın Târifi 5

Teslimat Kapsamı 5

Çim biçme makinesinin

çalışmaya hazır hale

getirilmesi 5

Gidonun montaji 5

Marş motoru çekme telinin

takılması 6

Çim toplama sepetinin

montaji 6

Çim toplama sepetinin

takılması ve çıkarılması 6

Kesim yüksekliğinin

ayarlanması 6

Yakıt ve motor yağı 7

Güvenlik tesisatları 7

Motor stop kelepçesi 7

Çim biçmeye yönelik uyarılar 7

Engebeli arazide çim biçme 7

ilk çalışma 7

Motorun çalıştırılması 8

Motorun durdurulması 8

Hareket mekanizması

MB 443 T, MB 448 T,

MB 448 TX 8

Çim toplama sepetinin

bosaltılması 9

Bakım 9

Cihazın temizlenmesi 9

Yanmali motor 9

Tekerlekler ve tekerlek tahriği10

Biçme bıçağının bakımının

yapılması 10

Biçme bıçağının bilenmesi 10

Tahrik çekme telinin

ayarlanması MB 443 T,

MB 448 T, MB 448 TX 11

Kış molası 12

Saklama 12

Sık kullanılan yedek

parçalar 12

Çevre Koruma 12

Aşınmanın en aza

indirgenmesi ve hasar

olusumunun önlenmesi 12

Üreticinin CE-konfirmasyon

açıklaması 13

Hata Arama 14

Teknik Veriler 16

Servis plan 17

Çim biçme makinesi ile yapılan çalışmalarda kaza önleyici kurallara kesinlikle uyunuz.

Cihaza ait kullanım kilavuzunun tamamını ve motor kullanım kilavuzunu

ilk çalıştırmadan önce dikkatle okuyunuz ve daha sonraki kullanımlar için güvenli bir yerde saklayınız.

Ayar parçaları ve cihaz kullanımı hakkında bilgi edininiz. Çocukların veya kullanım talimatlarını bilmeyen diğer kişilerin çim biçme makinesini kullanmasına kesinlikle izin vermeyiniz.

16 yaşını doldurmamış kişiler çim biçme makinesini kullanamaz. Yakınınızda insanlar, özellikle çocuklar, veya hayvanlar varken çim biçimeyiniz.

Diğer kişilerin veya bu kişilere ait nesnelerin zarar görmesine yol açan kazalarda tüm sorumluluğun makine sürücüsüne veya kullanıcıya ait olduğunu unutmayınız.

Alkol, tepki kabiliyetini etkileyen ilaç veya uyuşturucu kullanımından sonra çim biçme makinesi ile çalışılmamalıdır.

İlk çalıştırmadan önce satıcı veya diğer bir uzman tarafından makine hakkında bilgi edinilmelidir.

Bu cihaz fiziksel, duyusal veya ruhsal becerileri kısıtlı olan veya güvenliklerinden sorumlu bir kişinin gözetiminde olmadıkları veya böyle bir kişi tarafından cihazın kullanımı ile ilgili talimat almadıkları sürece yeterli deneyime ve/veya bilgiye sahip olmayan kişilerce kullanılmak üzere tasarlanmamıştır.

Çocuklar, cihazla oynamamalarının garantilenmesi için daima gözetim altında tutulmalıdır. Çim biçme makinesi, çim biçme amacıyla kullanılmak üzere tasarlanmıştır, makinenin başka bir amaçla kullanılması yasaktır.

Kullanıcı için tehlike teşkil edeceğinden çim biçme makinesi, yolların temizlenmesi (yaprak, kar temizliği) amacıyla, ve ağaç veya çit kesiminde öğütücü olarak kullanılmamalıdır.

- Cihazı sadece bu modeli tanıyan ve kullanımını bilen kişilere veriniz (ödünç veriniz); daima kullanım kılavuzunu da teslim ediniz.

Hazırlayıcı önlemler

- Çim biçme esnasında daima sağlam topuklu sağlam ayakkabılar ve uzun pantalonlar

giyilmelidir. Çimleri yalınayak veya sandalet gibi giysilerle biçmeyiniz.

- Cihazın kullanılacağı araziyi kontrol ediniz ve taşları, sopaları, kabloları, kemikleri ve diğer tüm yabancı cisimleri uzaklaştırınız.

- Her kullanımdan önce kesim aletinin, tespitleme vidasının ve tüm kesim biriminin sorunsuz durumda olup olmadığını gözle kontrol ediniz.

- Lütfen çim biçme makinelerinin çalışma zamanlarına yönelik resmi kamu kurallarına dikkat ediniz.

Çim biçme esnasında hareket şekli

• Islak çimleri biçimeyiniz. Çim ıslakken kaza tehlikesi artacaktır (Kayma tehlikesi).
• Üretici tarafından cihaza monte edilmiş olan ayar tesisatları çıkartılmamalı veya irtibatlanmamalıdır, örn. bir ayar kolunun gidona bağlanması.
• Çimleri sadece gün ışığında veya aydınlatma iyi durumdaysa biçimiz.
• Eğimli arazide cihazın sağlam bir şekilde durmasına dikkat ediniz. Cihaz üzerindeki kontrolünüzü yitirmemeniz için aşırı dik eğimlerdeki çimleri biçimekten mümkün olduğunca kaçınız.
• Cihazı yavaşça sürünüz. Cihazın hızlı bir şekilde sürülmesi durumunda örn. ayağınız kayabileceğinden yaralanma tehlikesi artacaktır.

• Eğimli arazideki çimleri yatay bir şekilde biçimiz, cihaz üzerindeki kontrolünüzü yitirmeniz veya ayağınızın kayması durumunda cihaz tarafından sürklenmemeniz için cihazı asla yokuş yukarı veya yokuş aşağı sürmeyiniz.

• Kontrolünüzü yitirmemeniz için, eğimli arazide sürüş yönünüzü değiştirirken özel dikkat gösteriniz.

• Çim biçme makinesini geri geri sürerken ve çekerken özellikle dikkatli olunuz. Tökezleme tehlikesi!
• Çim biçme makinesini çevirirken veya kendinize çekerken özellikle dikkatli olunuz.
• Çim biçme makinesi, çim yüzey dışındaki bir yüzeye yatırılacaksa veya biçilecek araziye taşınacaksa motoru durdurunuz ve/veya biçme bıçağını ayırınız.
• Çim biçme makinelerini asla hasarlı koruyucu tesisatlar veya koruyucu kafesler ile ya da koruyucu tesisatlar, örn. püskürtme kapağı ve/veya çim sepeti monte edilmemişken kullanmayınız.

• Çim biçme makinesini çalıştırırken dikkatli olunuz. Ayaklarınız ve kesim aleti arasında yeterli mesafenin olmasına dikkat ediniz.

• Cihazı başlatmak için düz bir alana yerleştirin. Motor başlatılırken cihaz sarsılmamalıdır.

• Üçüncü kişileri tehlikeli bölgeden uzak tutunuz.
• Motor çalışırken asla püskürtme kapağını açmayınız veya çim toplama sepetini boşaltmayınız. Dönen bıçak yaralanmalara neden olabilir.
• Yaralanma tehlikesi!
  Ellerinizi veya ayaklarınızı asla dönen parçaların altına veya yakınına getirmeyiniz. Püskürtme boşluğundan daima uzak durunuz. Kılavuz çitaları ile belirlenmiş olan güvenlik mesafesine uyulmalıdır.
• Çim biçme makinesini asla motor çalışırken kaldırmayınız veya taşımayınız.
• Asla gidona herhangi bir cisim sabitlemeyiniz (örn. iş giysisi).
• Motoru durdurunuz ve buji soketini çekiniz:
• Blokajları çözmeden veya püskürtme kanalındaki tıkanıklıkları gidermeden önce.

- Bıçağa bir yabancı cisim isabet etmişse. Kesim aletinde hasar oluşup oluşmadığı kontrol edilmelidir.

- Çim biçme makinesini kontrol etmeden, temizlemeden veya makine üzerinde çalışmaya başlamadan önce.

- Çim biçme makinesi alışılandan daha fazla titriyorsa. Kontrol hemen yapılmalıdır.

- Çim biçme makinesini terkettiğinizde.

- Benzin doldurmadan önce.

- Motorun kapatılmasından

STOP

sonra, kesim aletinin birkaç saniyelik bir müteakip çalışma ini unutmayınız.

- Asgari kullanıcı yaşı yerel düzenlemelerle belirlenmiş olabilir.

- Yangın tehlikesini önlemek için çim, yaprak veya yağın (gresin) motora ve egzoza ulaşmamasına dikkat ediniz.

- Güvenlik nedeniyle, benzinli motora sahip VIKING çim biçme makineleri 25° ‘nin (% 46,6) üzerinde eğime sahip arazilerde kullanılmamalıdır. Çim biçme makinesinin üzerindeki kontrolünüzü yitirmemeniz için eğimli arazide bulunan çimler sadece yatay yönde biçilmelidir, asla yokuş aşağı veya yokuş yukarı biçilmemelidir.

Yaralanma tehlikesi!

25°'lik bir eğim, 100 cm'lik yatay yüzeyde 46,6 cm'lik bir dikey yükselişe eşdeğerdir.

Motorun yeterli miktarda yağlandığından emin olmak için cihazın eğimli yerlerdeki montajı sırasında motorun birlikte verilen kullanım kulavuzundaki verilere dikkat edin.

Nakliye

Cihazın sivri ve sıcak parçalarının sizi yaralamaması

için daima eldivenlerle çalışınız.

• Taşımadan önce cihazı kapatınız, buji soketini çekiniz ve bıçakların durmasını bekleyiniz.
• Cihazı sadece motor soğukken ve yakıt deposu boşken taşıyınız.
• Cihaz daima iki kişi tarafından taşınmalıdır.

• Uygun yükleme yardımları kullanın (yükleme rampaları, kaldırma düzenekleri).

• Cihazı yükleme yüzeyi üzerinde yeterli boyuttaki sabitleme araçlarıyla (kemerler, halatlar v.s.) emniyete alınız.

• Cihazın nakliyesinde yerel yasal düzenlemelere, özellikle de cisimlerin yükleme yüzeylerinde taşınması ve yükün emniyete alınması ile ilgili düzenlemelere uyunuz.

Bakım ve Onarımlar

Cihaz üzerinde yapacağınız tüm çalışmalardan önce buji soketini çekiniz.

Sadece kullanım kılavuzunda tarif edilen bakım çalışmalarını yapınız. Diğer tüm çalışmalar için VIKING-müşteri hizmetlerine başvurunuz. Tüm diğer işlemler yetkili kişiler tarafından yapılmalıdır. VIKING, bakım ve onarım çalışmalarının sadece VIKING yetkili servisleri tarafından yapılması gerektiğini belirtir. Sadece yüksek kaliteli araçlar, aksesuarlar ve yedek parçalar kullanınız.

Aksi halde kişisel yaralanmaların ya da cihazda hasarların meydana gelebileceği kazaların oluşma riski vardır. VİKİNG, VİKİNG'in orijinal araçlarının, yedek parçalarının ve aksesuarlarının kullanılmasını tavsiye eder.

• Cihazın daima güvenli işletim durumunda bulunması için, tüm somunların, pimlerin ve vidaların her zaman iyice sıkılmış olmasını sağlayınız.
• Kesim aleti veya çim biçme makinesi bir engele ve/veya yabancı cisime çarpmışsa, çim biçme makinesi durdurulmalı ve bir uzman tarafından kontrol edilmelidir.
• Çim biçme makinesi hasarlı veya eğilmiş krank miliyle çalıştırılmamalıdır. Bozuk parçalar nedeniyle yaralanma tehlikesi!
• Çim sepetinin aşınıp aşınmadığını, hasar alıp almadığını veya işlevini yitirip yitirmediğini düzenli olarak kontrol ediniz.
• Güvenlik nedeniyle, ömrü dolan veya hasarlı parçaları değiştiriniz.

Uyarı - Benzin zehirli ve yüksek derecede yanıcıdır

- Benzini daima bunun için öngörülen kaplarda saklayınız.

- Benzini kıvılcımdan, açık ateşten, sürekli yanan ateşten, sıcaklık

kaynaklarından ve diğer ateş kaynaklarından uzak tutunuz.

• Cihazı yakıt deposu boşken veya yakıt musluğu (varsa) kapalıyken naklediniz.
• Sadece açık alanda benzin doldurunuz ve dolum esnasında sigara içmeyiniz.
• Yakıt deposunu hiçbir zaman sonuna kadar doldurmayınız, daima dolum boğazı kenarının yakl. 4 cm altına kadar doldurunuz, yakıtın genleşmesi için yeterli miktarda boş alan bulunmalıdır.
• Benzin, motor çalıştırılmadan önce doldurulmalıdır. Motor çalışırken veya makine sıcakken depo kapağı açılmamalı veya benzin doldurulmamalıdır.
• Benzinin taşması durumunda, motor ancak benzin bulaşmış yüzey temizlendikten sonra çalıştırılmalıdır. Benzin buharı dağılana kadar herhangi bir çalıştırma denemesi yapılmamalıdır (kurulayınız).

• Güvenlik nedeniyle yakıt borusunda, yakıt musluğunda, yakıt deposunda, depo kapağında ve bağlantı larda hasar ve/veya sızıntı olup olmadığı düzenli olarak kontrol edilmeli, gerekirse bu parçalar değiştirilmelidir. (Yetkili bir servisi arayın, VIKING, VIKING yetkili servisini tavsiye eder).

• Hasarlı egzoz kutularının ve koruyucu saçların değiştirilmesini sağlayınız.

• Cihazı, depoda benzin varken asla bir bina içerisinde saklamayınız. Oluşan benzin buharı açık ateşe veya kıvılcıma temas ederek tutuşabilir.
• Cihazı kapalı bir alanda bırakmadan önce motorun soğuduğundan emin olunuz.
• Motorun temel ayarını değiştirmeyiniz veya motora fazla yüklenmeyiniz.
• Motor çalışması esnasında motor cihazı zehirli gazlar üretir. Bu gazlar kokusuz ve görünmez olabilir.
  Asla kapalı veya iyi havalandırılmayan alanlarda motor cihazı ile çalışmayınız.
  Zehirlenme nedeniyle hayati tehlike!
• Depo boşaltılacaksa, bu işlem açık alanda yapılmalıdır (boşaltma sürüşü).

Sembol Açıklamaları

Cihazı çalıştırmadan önce kullanım kılavuzunu okuyunuz.

Üçüncü kişileri tehlikeli bölgeden uzak tutunuz.

Kesim aletinde yapılacak çalışmalardan, bakım ve temizlik çalışmalarından ve çim biçme makinesininin terkedilmesinden önce buji soketini çekiniz.

Kesici bıçaklar çalışmaya devam eder.

MB 443 T, MB 448 TX Motorun çalıştırılması

MB 448, MB 448 T Motorun çalıştırılması

MB 443 T, MB 448 TX Motorun durdurulması

MB 448, MB 448 T Motorun durdurulması

MB 443 T, MB 448 TX Sürüş tahriğinin açılması

MB 448 T Sürüş tahriğinin açılması

Cihazın Tarifi

Cihazın Tarifi

A Gidon üst parçası

B Motor stop kelepçesi

C Çekme teli startı

D Toplama sepeti üst parçası

E Toplama sepeti alt parçası

F Gidon alt parçası

G Tekerlekler

H Gövde

I Kesim yüksekliği ayarı, ön aks

J Motor

K Kesim yüksekliği ayarı, arka aks

L Püskürtme kapağı

M Kablo klipsi

N Çevrilebilir tutamak

O Kablo kılavuzu

P Dolum seviye göstergesi

Q Hareket mekanizması kolu MB 443 T, MB 448 T, MB 448 TX

Teslimat Kapsamı

Poz. Tanım

Adet

1 Temel cihaz 1
2 Tapa 2
3 Vida 2
4 Kablo kilavuzu 1 (MB 448 T 2)
5 Çevrilebilir tutamak 2
6 Çim toplama sepeti üst parçası 1
7 Çim toplama sepeti alt parçası 1
8 Emniyet sacı 2
9 Kablo klipsi / Kablo bagi 1 (MB 448 T 2)
- Kullanım kılavuzu 1
- Kullanım kılavuzu, motor 1

Çim biçme makinelerinin çalışmaya hazır hale getirilmesi

Gidonun montaji

2= Tapaları her iki

13= gidon alt parçasına (sağ ve sol) bastırınız.

3= Vidayı boşluktan geçirerek

4= kablo kilavuzuna sokunuz ve

15= Motor stop kablosunu ve

14= tahrik kablosunu (sadece MB 443 T, MB 448 T, MB 448 TX'te) kablo kılavuzuna takınız.

A= Gidon üst parçasını her iki direksiyon alt parçasının üzerine yerleştiriniz.

3= Vidayı (kablo kılavuzu ile) içten dışa doğru deliklere sokunuz ve

5= çevrilebilir tutamaklarla sikınız.

UYARI

Diş boşluklarındaki boşa dönüşler, çevrilebilir tutamakların vidalardan kendiliğinden, tam olarak ayrılmasını engelleyecektir (kaybolma emniyeti).

Kabloyu 9= kablo klipsi (MB 443.0 X Kablo bağı) ile resimde gösterilen şekilde gidon alt parçasına tespitleyiniz.

Gidonu yatırınız:

Cihazı temizlemek, fazla yer kaplamayacak şekilde taşımak ve saklamak için gidon üst parçasını katlayınız:

DIKKAT

Yaralanma tehlikesi!

Katlanmadan önce motor kapatılmalı ve buji fişi çekilmelidir. Gidonun üst parçasına yük binmemelidir (örn. gidon üzerine asılmış iş giysisi ile).

Sıkışma tehlikesi!

Çevrilebilir tutamakları çözerek gidonun üst parçasını yatırabilirsiniz. Bu nedenle, çevrilebilir tutamakların vidalarını sökerken gidonun üst parçasını (A) en üst noktadan bir elinizle tutunuz.

Marş motoru çekme telinin takılması

B= Motor freninin çözülmesi için motor stop kelepçesini bastırınız ve basılı tutunuz.

C= Marş motoru çekme telini yavaşça dışarı çekiniz ve

16= tel kılavuzunu takınız.

Çim toplama sepetinin montajı

6= Toplama sepeti üst parçasını ve

7= toplama sepeti alt parçasını düz bir yüzeyin üzerine koyunuz. Toplama sepeti üst parçasını

17= sıkma bilezikleri ile

18= toplama sepeti alt parçasındaki tespit pimine takınız. Sıkma bileziğini aşağıya doğru bastırınız ve

8= emniyet sacını tespit piminin deliklerine sokunuz. Emniyet sacını kuvvetlice içeriye bastırınız.

UYARI

Emniyet sacını, tespit pimine kendiliğinden yerleşinceye kadar içeriye bastırınız.

Çim toplama sepetinin montajı için aynı işlemi karşı tarafta da tekrarlayınız.

Toplama sepetini kapatınız ve toplama sepetinin üst parçasını hafifçe bastırarak toplama sepetinin alt parçasına yerleştiriniz.

Çim toplama sepetinin takılması ve çıkarılması

DİKKAT

Yaralanma tehlikesi!

Çim toplama sepetinin takılması ve çıkarılması için motor durdurulmalıdır.

L= Püskürtme kapağını yukarıya çekiniz.

Takılması için:

Çim toplama sepetini,

19= boşluklar öngörülen yerleştirme

20= kancalarına gelecek şekilde cihaza asınız. Püskürtme kapağını, çim toplama sepetinin üzerine gelene kadar el ile aşağıya doğru itiniz.

Çıkarılması için:

Çim toplama sepetini yerleştirme kancalarından çıkartarak alınız.

Püskürtme kapağını el ile tekrar kapatınız.

Kesim yüksekliğinin ayarlanması

DİKKAT

Yaralanma tehlikesi!

Kesim yüksekliğinin ayarlanması için motor durdurulmalıdır.

25 mm ile 70 mm arasında 7 farklı kesim yüksekliği ayarlanabilir.

Genellikle 2 ila 6 arasındaki kesim kademeleri kullanılmaktadır.

Kademe 1 = en düşük kesim yüksekli

Kademe 7 = en yüksek kesim yüksekliği

I= Ön aks yükseklik ayar kolu, sol ön tekerlekte bulunmaktadır.

K= Arka aks yükseklik ayar kolu, sol arka tekerlekte bulunmaktadır.

I= Ön aks ayar kolunu ve K= arka aks ayar kolunu önce tekerlek yönünde bastırınız, daha sonra istenen pozisyona (= kesim yüksekliği) yerleşmesini sağlayınız.

Kesim yüksekliği göstergeleri, gövdede ve/veya çim toplama sepetinde, ayar kollarının hemen yanında bulunmaktadır.

UYARI

Ön aksta ve arka aksta ayarlanan kesim yüksekliği aynı olmalıdır. Farklı kesim yükseklikleri, toplama performansının düşmesine neden olacaktır.

Yakıt ve motor yağı

Motor yağı:

Motoru ilk kez çalıştırmadan önce motor yağını doldurunuz (yağ seviye çubuğu)! Kullanılması gereken motor yağı ve yağ dolum miktarı, motor kullanım kılavuzundan alınacaktır.

Motor yağı kontrolü:

Yağ seviyesini düzenli olarak kontrol ediniz.

Yağın damlayarak tamamen bir noktada toplanabilmesi için çim biçme makinesini 2 dak. yatay pozisyonda tutunuz. Yağ seviyesi ölçümü için yağ seviye çubuğunu tamamen vidalayınız. Yağ seviyesi, seviye çubuğundaki işaretli alan içerisinde bulunmalıdır.

Yakit:

Öneri: Güvenilir markalara sahip, taze yakıtlar, kurşunsuz normal benzin.

Güvenlik tesisatı

Motor stop kelepçesi

10

Çim biçme makineleri MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX bir motor stop tesisatı ile donatılmıştır.

Motor stop kelepçesi B= serbest bırakıldığında motor derhal durdurulur, biçme bıçağı kısa bir süre çalıştıktan sonra hareketsiz hale gelir.

Çim biçmeye yönelik uyarılar

UYARI

Ancak sık sık biçtiğiniz ve çim boyunu kısa tuttuğunuz takdirde çimleriniz güzel ve sık görünümlü olacaktır. Sıcak ve kuru havada çim boyunu çok kısaltmayınız, aksi takdirde çimler güneşten yanacak ve kötü bir görünüm alacaktır! Keskin bir bıçakla kesilen çimlerin görünümü, körelmiş bir bıçakla kesilene oranla daha güzel olacaktır. Bu nedenle bıçakları düzenli olarak bileyiniz (uzman satıcı). Islak çimleri biçmeyiniz, yağmurda çim biçmeyiniz! Güvenlik nedeniyle daima hasarsız çim toplama sepeti kullanınız.

Engebeli arazide çim biçme

5

Güvenlik nedeniyle, benzinli motora sahip VIKING çim biçme makineleri 25° ‘nin (% 46,6) üzerinde eğime sahip arazilerde kullanılmamalıdır. Çim biçme makinesinin üzerindeki kontrolünüzü yitirmemeniz için eğimli arazide bulunan çimler sadece yatay yönde biçilmelidir, asla yokuş aşağı veya yokuş yukarı biçilmemelidir.

Yaralanma tehlikesi!

25°'lik bir eğim, 100 cm'lik yatay yüzeyde 46,6 cm'lik bir dikey yükselişe eşdeğerdir. Motorun yeterli miktarda yağlandığından emin olmak için cihazın eğimli yerlerdeki montajı sırasında motorun birlikte verilen kullanım kulavuzundaki verilere dikkat edin.

ilk çalıştırma

DIKKAT

- Cihazın kullanılacağı araziyi kontrol ediniz ve taşları, sopaları, kabloları, kemikleri ve diğer tüm yabancı cisimleri uzaklaştırınız.

• Benzin, motor çalıştırılmadan önce doldurulmalıdır. Motor çalışırken veya makine sıcakken depo kapağı açılmamalı veya benzin doldurulmamalıdır.
• Çim biçme makinesini çalıştırırken dikkatli olunuz. Ayaklarınız ve kesim aleti arasında yeterli mesafenin olmasına dikkat ediniz.
• Yaralanma tehlikesi! Ellerinizi veya ayaklarını asla dönen parçaların altına veya yakınına getirmeyiniz.
• Çim biçme esnasında daima sağlam ayakkabılar ve uzun pantalonlar giyilmelidir. Çimleri yalınayak veya hafif sandaletlerle biçmeyiniz.
• Yakınınızda insanlar, özellikle çocuklar, veya hayvanlar varken çim biçmeyiniz.

Motorun çalıştırılması

11

MB 443, MB 443 T, MB 443 X, MB 448 TX

Motoru soğukken çalıştıracaksanız ilk olarak

21= üç kez primere basınız.

Motor sıcakken tekrar çalıştırılacaksa, primere basılması genellikle gerekli olmayacaktır.

Fakat soğuk havada, motorun yeniden

çalıştırılması durumunda da primere tekrar (üç kez) basılması gerekli olabilir.

Deponun boşaltılmasından ve yakıt dolumundan sonra, motor tekrar çalıştırılmadan primere üç kez basılmalıdır.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= Gidon üst parçasındaki motor stop kelepçesine basınız ve basılı tutunuz.

UYARI

Çim boyu uzun olan arazide motoru en düşük kesim yüksekliğinde çalıştırmayınız, aksi takdirde motor harekete geçerken zorlanacaktır.

C= Marş motoru ipini baskı noktasına kadar yavaşça dışarı çekiniz, ardından kol uzunluğuna kadar kuvvetlice çekiniz. Marş motoru tarafından yavaşça sarılabilmesi için ipi yavaşça geri sokunuz. Motor çalışmana kadar tekrarlayınız.

UYARI

Motor, sabit gaz ayarı nedeniyle daima optimum işletim devir sayısıyla çalışmaktadır.

Motorun durdurulması

12

Motorun durdurulması için

B= Motor stop kelepçesini serbest bırakınız, motor ve biçak kısa bir çalışma süresinden sonra duracaktır.

Hareket mekanizması MB 443 T, MB 448 T, MB 448 TX

Q= Hareket mekanizması kolu çekildiğinde: Çim biçme makinesinin tahrigi devreye girer. Tahrik hızı: 3,5 km/h

Hareket mekanizması kolu bırakıldığında: Çim biçme makinesinin tahriği devreden çıkar.

Çim toplama sepetinin boşaltılması

DİKKAT

Yaralanma tehlikesi!

Toplama sepetini çıkartmadan önce motoru durdurunuz.

Dolum seviye göstergesi kapanmışsa (STOP konumu), çim toplama sepeti dolmuştur ve boşaltılmalıdır.

Çim toplama sepetini

22= kilit bileziğinden açınız ve toplama sepetinin üst parçasını yukarıya doğru katlayınız.

Dolu çim toplama sepetini arkaya yatırınız. Çim toplama

24= sepetinin alt parçasına entegre edilmiş tutamak ve

23= çim toplama sepetinin üst parçasına entegre edilmiş tutamak sayesinde çim toplama sepeti kolayca boşaltılmaktadır.

Boşaltma işleminden sonra üst parçayı kapatınız ve tekrar yerleşmesini sağlayınız.

Bakım

DIKKAT

Tüm bakım çalışmalarında ve bıçakta yapılacak tüm çalışmalarda buji soketini çekiniz.

Hareketsiz hale gelmeden bıçağa dokunmayınız. Bakım ve temizlik çalışmalarını sadece motor soğukken yapınız.

Yaralanma tehlikesi! Çalışırken daima eldiven giyiniz.

Gerekli bilgiye ve yardımcı malzemelere sahip değişseniz, daima yetkili servise başvurunuz.

VIKING bakım ve onarım için sadece VIKING yetkili servislerine gidilmesini önerir.

VIKING yetkili servisi VIKING'in orijinal yedek parçalarının kullanılmasını önerir.

Cihazın temizlenmesi

Bakım aralığı:

Her kullanımdan sonra

Çim biçme işleminden sonra cihazı iyice temizleyiniz. İyi baktığınız takdirde cihazınız olası hasarlardan korunacak ve cihazınızın ömrü uzayacaktır.

Çim biçme makinesinin alt tarafını fırça ve suyla temizleyiniz. Gövdeye ve püskürtme haznesine yapışmış olan çimen artıklarını daha önce tahta bir çubukla ayırınız.

Kesme bıçağını temizleyiniz

Püskürtülen suyu asla

motor parçalarına, contalara, yatak alanlarına ve şalter gibi elektrikli yapı parçalarına yöneltmeyiniz. Bunun aksi bir uygulama, son derece masraflı onarımlara yol açabilir.

Agresif temizlik maddeleri kullanmayınız. Bu tür temizleyiciler plastige veya metale zarar vererek VIKING cihazının çalışma güvenliğini riske sokabilir.

Su, fırça veya bezle çıkartamadığınız kirlerde VIKING, özel bir temizleyici (örn. STIHL Özel Temizleyici) kullanmanızı tavsiye eder.

Dikkat edilmesi gereken hususlar:

Temizlik ve bakım çalışmalarında çim biçme makinesini öne doğru yatırınız. Asla yana yatırmayınız, aksi takdirde benzin dışarı akacaktır. Makineyi yatırmadan önce yakıt deposunu boşaltınız (boşaltma sürüşü), çevrilebilir tutamağı çözünüz ve püskürtme kapağını kaldırınız.

Yanmali motor

Bakım aralığı:

Bkz. motor kullanım kilavuzu

Ekteki motor kullanım kılavuzunda yer alan kullanım ve bakım uyarılarına dikkat ediniz. Makine ömrünün uzun olması için yeterli yağın bulunması, yağ ve hava filtresi değişiminin düzenli olarak yapılması şarttır.

Motorun yeteri kadar soğuyabilmesi için soğutma kanatçıklar daima temiz tutulmalıdır.

Tekerlekler ve tekerlek tahrigi

Tekerleklere ait bilyalı mafsal yataklar bakım gerektirmez.

Şanzıman bakım gerektirmez.

Biçme bıçağının bakımının yapılması

DİKKAT

Yaralanma tehlikesi!

Gerekli bilgiye ve yardımcı malzemelere sahip değişseniz, daima yetkili servise başvurunuz (VIKING firması, VIKING yetkili servislerini önermektedir).

VIKING firması, VIKING orijinal yedek parçaları kullanmanızı tavsiye eder.

Bakım aralığı:

Her kullanımdan önce

Çim biçme makinesini kaldırarak temizleme pozisyonuna getiriniz.

26= Biçme bıçağını temizleyiniz, hasar (çizik veya çentik) ve aşınma durumunu kontrol ediniz, gerekirse değiştiriniz.

Aşınma sınırları:

Bıçak kalınlığı her noktada en az 2 m m olmalıdır. (Ölçüm sürgüsü ile kontrol edilmelidir).

Biçak sırtları bilenirken en fazla 5 m m azalmalıdır.

Kontrol etmek için bir

33= cetveli bıçağın ön kenarına yerleştiriniz ve aşınma durumunu kontrol ediniz.

DİKKAT

Ürünle birlikte gönderilen bıçak yerine, örn. özel aksesuar olarak temin edilebilen parçalama-yayma bıçağı çim biçme makinesine monte edilmişse, farklı aşınma sınırları geçerli olacaktır.

DİKKAT

Yaralanma tehlikesi!

Aşınan biçak kırılabilir ve ağır yaralanmalara yol açabilir. Bu nedenle, bıçağın bakımı ile ilgili talimatlara her zaman uyulmalıdır.

Bıçaklar kullanım yerine ve kullanım süresine göre farklı yoğunlukta aşınma sergiler. Cihazı kumlu zemin üzerinde ve/veya sık sık kuru şartlarda çalıştırıyorsanız, bıçağa daha fazla yük binecek ve bıçaklar ortalamanın üstünde bir hızla aşınacaktır.

Biçme bıçağı değişiminde bıçak cıvatası (27), emniyet rondelası (29) da yenilenmelidir.

Biçme bıçağının bilenmesi

Bakım aralığı:

Her 25 işletim saatinde bir Biçme işleminde elde edilen sonuç zaman içerisinde kötüleşiyorsa, büyük olasılıkla biçme bıçağı körelmiştir.

Biçme bıçağının sökülmesi Sökme işleminde

25= biçme bıçağının kontralanması için bir tahta takoz (yakl. 60 x 60 mm)

26= kullanınız.

27= Bıçak civatasını çözünüz.

Biçme bıçağının sonradan bilenmesi

Biçme bıçağının sonradan bilenmesi esnasında aşağıdaki noktalara dikkat edilmelidir:

- Bileme esnasında biçme bıçağını soğutunuz, örn. su ile. Bıçakta mavileşme olmamalıdır, aksi takdirde kesim dayanıklılığı azalacaktır.

• Dengesizlik nedeniyle oluşabilecek titreşimlerin önlenmesi için tüm biçak yüzeyinin eşit keskinlikte olmasına dikkat ediniz.
• Monte etmeden önce bıçakta hasar olup olmadığını kontrol ediniz. Bıçak yüzeyinde yarıklar veya çatlaklar görülüyorsa, bıçak ağızlarının genişliği 5 mm'ye düşmüşse veya bıçak bir noktada 2 mm'den inceyse (aşınma sınırları) bıçak yenilenmelidir.

5Biçme bıçağının montajı

Biçme bıçağını, yukarıya doğru bükülmüş olan kenarları üste gelecek şekilde monte ediniz.

Montaj işleminde

25= biçme bıçağının kontralanması için bir tahta takoz (yakl. 60 x 60 mm)

26= kullanınız.

Biçme bıçağını

28= bıçak kovanının üzerine yerleştiriniz ve

27= bıçak civatası ve

29= emniyet rondelası kullanarak 60 - 65 Nm'lik bir sıkma momenti ile sıkınız.

DİKKAT

Bıçak civatası için öngörülen sıkma momentine tam olarak uyulmalıdır, kesim aletinin güvenli bir şekilde tespitlenmesi buna bağlıdır. Emniyet rondelasını (29) her birçokak montajında yenileyiniz. Bıçak civatasını (27) ilaveten Loctite 243 ile emniyete alınız.

Tahrik çekme telinin ayarlanması MB 443 T, MB 448 T, MB 448 TX

Bakım aralığı: Gerektiğinde (hareket mekanizması kolu çekiliyken tahrik devreye girmiyorsa)

Yeni cihazlarda çekme teli doğru ayarlanmıştır. Kavramanın eskimesi veya çekme teli uzunluğunun değiştirilmesi nedeniyle çekme telinin tekrar ayarlanması gerekebilir.

DİKKAT

Yaralanma tehlikesi!

Tahrik çekme kablosunun yanlis ayarlanması durumunda, çim biçme makinesi daha mars alma esnasında istenmeden harekete geçerek kisi veya nesnelere zarar verebilir. Ayar işlemi tekrarlanmalıdır (gerekirse servise başvurunuz, VIKING, VIKING yetkili servislerini önerir).

Doğru ayar:

Kol mesafesinin yakl. üçte biri dolduğunda tahrik tekerlekleri bloke olmalıdır.

Tahrik kolunu devreye alınız ve çim biçme makinesini aynı zamanda geriye doğru çekiniz.

MB 443 T, MB 448 TX

30= Kontra somununu çözünüz.

31= Doğru ayara ulaşana kadar ayar civatasını gevşetiniz.

31= Ayar civatasını

30= kontra somunu ile emniyete alınız.

MB 448 T

Ayar, direksiyonun üst kisminda yer alan

32= ayar civatasi ile yapılır.

Ayar civatasi “+” yönünde döndürüldüğünde çekme kablosunun gerginligi artar, “-” yönünde döndürüldüğünde ise gerginlik azalir.

DIKKAT

Yaralanma tehlikesi!

Tahrik tekerleklerinin geri çekilmesi esnasında, tahrik koluna daha basilmadan tekerlekler bloke oldugu takdirde çekme kablosu yanlis ayarlanmistir ve çim biçme makinesinn tahrigi sürekli olarak açıktir

Ayar islemi tekrarlanmalidir (gerekirse yetkili servise basvurunuz).

Kış molası

Çim biçme makinesi uzun süre kullanılmayacaksa aşağıdaki noktalara dikkat ediniz:

• Motora ve çim biçme makinesine ait tüm dış parçaları, özellikle soğutma kanatçıklarını, dikkatle temizleyiniz.
• Tüm hareketli parçaları iyice yağlayınız ve/veya gresleyiniz.
• Yakıt deposunu ve karbüratörü boşaltınız (örn. boşta sürerek).

- Bujiyi sökünüz ve buji deliğinden motora yakl. 3 ml motor yağı doldurunuz. Motoru birkaç kez buji olmadan çalıştırınız.

Dikkat:

Tutuşma tehlikesi nedeniyle buji soketini buji deliğinden uzak tutunuz. Bujiyi tekrar vidalayınız.

• Yağ değişimi yapınız.
• Motorun üzerini iyice örtünüz ve çim biçme makinesini tozlanma olmayan, kuru bir alanda normal pozisyonda saklayınız.

Saklama

Makinenin saklanacağı alan kuru olmalı, tozlanmaya müsait olmamalıdır. Ayrıca çim biçme makinesi çocukların ulaşamayacağı bir yerde saklanmalıdır. Cihazın çalışmaya hazır durumda bulunması için cihazdaki olası arızalar cihaz saklanmadan önce giderilmelidir. Yakıt deposunu ve karbüratörü boşaltınız (örn. boşta sürerek).

Sık kullanılan yedek parçalar

Biçme biçağı MB 443, MB 443 C, MB 443 T, MB 443 X 6336 702 0100

Biçme biçağı MB 448, MB 448 T, MB 448 TX 6356 702 0100

UYARI

Biçme bıçağının sabitleme elemanları (örn. biçak civatası, emniyet rondelası) biçak değişiminde ve/veya biçak montajında değiştirilmelidir. Yedek parçaları VIKING yetkili satıcısından temin edebilirsiniz.

Çevre Koruma

Kesilen çimler çöpe atılmamalı, kompost oluşturma işlemine tabi tutulmalıdır.

Ambalajlar, cihaz ve aksesuarlar geri dönüşümlü malzemeden üretilmiştir ve buna uygun şekilde imha edilmelidir. Malzeme artıklarının ayrıştırılarak çevre koruma kurallarına uygun şekilde imha edilmesi, yeniden değerlendirilebilir maddelerin tekrar kullanılmasını sağlayacaktır. Bu nedenle, normal kullanım süresi doldugunda cihaz tekrar değerlendirme merkezlerine birakilmalidir.

Aşınmanın en aza indirgenmesi ve hasar oluşumunun önlenmesi

Rutin bakım ve günlük bakıma yönelik önemli uyarılar, elektrikli

Benzin motorlu çim biçme makinesi

VIKING-cihazınızda aşırı aşınmayı ve hasar oluşumunu önlemek için lütfen aşağıdaki uyarılara kesinlikle dikkat ediniz:

1. Aşınan parçalar

VIKING-cihazında bulunan bazı parçalar, kurallara uygun kullanımda dahi normal bir aşınma sergileyecektir ve kullanım türüne ve süresine göre doğru zamanda değiştirilmelidir.

Bu parçalar şunlardır:

• Biçak
• Toplama sepeti
• Tahrik kayışı (MB 443 T, MB 448 T, MB 448 TX'te)

2. Bu kullanım kılavuzundaki bilgilere uyulması

VIKING-cihazının kullanımı, bakımı ve depolanması bu kullanım kılavuzunda tarif edilen şekilde, dikkatlice yapılmalıdır. Benzin ve motor yağı hakkında bilgi edinmek için, motor üreticisinin kullanım kılavuzuna bakınız. Güvenlik, kullanım ve bakım uyarılarına uyulmamasından kaynaklanan tüm hasarlar, müşterinin sorumluluğu altındadır.

Bu koşul, özellikle aşağıdaki durumlarda geçerlidir:

- kurallara aykırı ürün kullanımı

- VIKING tarafından müsaade edilmeyen işletim maddelerinin kullanılması (yağlama maddeleri, benzin ve motor yağı, bkz. motor üreticisi tarafından verilen bilgiler)

- Cihaza uygun olmayan, onaylanmamış veya düşük kaliteli araç ve aksesuarların kullanılması.

- Ürünün spor veya yarışma gibi faaliyetlerde kullanılması

- Ürünün arızalı parçalarla kullanılmaya devam edilmesinden kaynaklanan hasarlar

3. Bakım çalışmaları

“Bakım” bölümünde belirtilen tüm çalışmalar, düzenli aralıklarla yapılmalıdır. Bu rutin bakım çalışmaları kullanıcıının kendisi tarafından yapılamıyorsa, bir uzman bayi bu işle görevlendirilmelidir.

VIKING, bakım ve onarım çalışmalarının sadece VIKING yetkili servisleri tarafından yapılmasını önerir.

VIKING yetkili servislerine düzenli olarak eğitim verilmekte ve teknik bilgi sağlanmaktadır.

Bu çalışmaların ihmal edilmesi durumunda, müşterinin sorumluluğu altında olacak hasarlar meydana gelebilir.

Bu hasarlar aşağıdaki gibidir:

- Kurallara aykırı depolamadan kaynaklanan korozyon veya diğer hasarlar

- Kalitesi düşük yedek parçaların kullanımı sebebiyle cihazda oluşan hasarlar.

- Zamanında yapılmamış veya yetersiz ölçüde yapılmış bakımdan veya yetkili servislerde yapılmamış bakım ve tamir işlemlerinden kaynaklanan hasarlar.

Üreticinin CE-konfirmasyon açıklaması

Biz,

VIKING GmbH

olarak, aşağıda adı geçen makinenin

Çim biçme makinesi, yanmalı motorlu manuel

Fabrika markası: VIKING

Seritanımı: 6336

Tip: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Seritanımı: 6356

Tip: MB 448.0

MB 448.0 T

MB 448.0 TX

aşağıdaki EU-yönergelerine uygun olduğunu

açıklamaktayız:

Ürün aşağıdaki normlara uyarak geliştirilmiş ve üretilmiştir:

EN 836

Kullanılan konfirmasyon değerlendirme prosedürü: Ek VIII (2000/14/EC)

Katılımcı yerin adı ve adresi:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Teknik dokümanların derlenmesi ve saklanması:

Johann Weiglhofer VIKING GmbH

Uygun ses performans seviyesi:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Garanti edilmiş ses performans seviyesi:

96 dB(A)

Üretim yılı ve seri numarası cihazın tip levhasında yer almaktadır.

Langkampfen, 03.01.2011

VIKING GmbH

Weiglhofer

Araştırma ve Ürün Geliştirme

Departmanı Müdürü

Hata Arama

Arıza Olası nedeni Giderilmesi ResimSayfa
- Motor çalışmıyor - Motor stop kelepçesinebasılmamış- Yakıt deposu boş;Yakıt borusu tıkanmış- Depodaki yakıt kötü, kirli veya eski- Hava filtresi kirlenmiş- Buji soketi bujiden çekilmiş, buji kablosu sokete kötü tespitlenmiş- Buji paslanmış veya hasarlı; yanlış elektrot mesafesi- Motor, birkaç start denemesi nedeniyle "boğulmuş"- Çim biçme makinesinin gövdesi tıkanmış	- Motor stop kelepçesini gidona doğru bastırınız- Yakıt doldurunuz, yakıt borusunu temizleyiniz- Güvenilir bir markaya sahip taze yakıt, kurşunsuz normal benzin kullanınız, karbüratörü temizleyiniz- Hava filtresini temizleyiniz- Buji soketini takınız;buji kablosu ile soket arasındaki bağlantıyi kontrol ediniz- Bujiyi temizleyiniz veya değiştiriniz, elektrot mesafesini ayarlayınız- Bujiyi sökünüz ve kurulayınız,buji sökülüyken marş motoru ipini birkaç kez sonuna kadar çekiniz- Çim biçme makinesinin gövdesini temizleyiniz (temizlik için buji soketini çekiniz)	8779101111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	11991717161617171717171717171717171717171717171717171717171717171717171717171717171717171717171717171717171717171	1199171717171717171717171717171717171717171717171717171717171717171717171717171717171717171717171717171
- Motor çalışırken zorlanıyor veya motor performansı düşüyor	- Fazla uzun veya nemli çim biçilmiş- Çim biçme makinesinin gövdesi tıkanmış- Hava filtresi kirlenmış- Buji paslanmış- Biçme biçağı körelmiş veya aşınmış- Yakıt deposunda ve karbüratörde su var, karbüratör tıkanmış	- Kesim yüksekliğini ve biçme hızını biçme koşullarına göre ayarlayınız- Çim biçme makinesinin gövdesini temizleyiniz (temizlik için buji soketini çekiniz)- Hava filtresini temizleyiniz- Bujiyi temizleyiniz- Biçme biçagını bileyiniz veya değiştiriniz- Yakıt deposunu boşaltınız, yakıt borusunu ve karbüratörü temizleyiniz	6910101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101010101	8171716161616161616161616161616161616161616161616161616161616161616161616161616161616161616161616161616161

Obkz. motor kullanım kılavuzu

✗gerekirse servise başvurunuz, VIKING, VIKING yetkili servislerini önerir.

Arıza Olası nedeni Giderilmesi ReşimSayfa
- Tahrik kolu çekildiğinde motor tahrik edilmiyor	- Tahrik çekme teli yanlış ayarlanmış	- Tahrik çekme telini tekrar ayarlayınız	11 18
- Motor hararet yapıyor - Soğutma kanatçığı kirlenmiş- Motordaki yağ seviyesi yetersiz		- Soğutma kanatçığını temizleyiniz- Motor yağı doldurunuz	97	179
- Çalışma esnasında kuvvetli titreşimler oluşuyor	- Bıçak civataları gevşek- Motor tespiti gevşek- Bıçak, hatalı bileme veya kırılma nedeniyle dengesiz	- Bıçak civatalarını sıkınız (gerekirse yetkili servise başvurunuz)- Motor tespit vidalarını sıkınız.- Bıçağı tekrar bileyiniz (dengeli hale getiriniz) veya değiştiriniz	10, ✗10	1616
- Kesim temiz değil, çimler sararıyor	- Biçme bıçağı körelmiş veya aşınmış- İlerleme hızı, kesim yüksekliğine oranla fazla büyük	- Biçme bıçağını bileyiniz veya değiştiriniz- İlerleme hızını düşürünüz ve/ veya doğru kesim yüksekliğini seçiniz	106	168
- Püskürtme kanalı tıkanmış	- Biçme bıçağı aşınmış- Fazla uzun veya nemli çim biçilmiş	- Biçme bıçağını değiştiriniz- Kesim yüksekliğini ve biçme hızını biçme koşullarına göre ayarlayınız (doğru kesim yüksekliğini seçiniz)	106	168

bkz. motor kullanım kılavuzu
gerekirse servise başvurunuz, VIKING, VIKING yetkili servislerini önerir.

Teknik Veriler

Fabrika markası: VIKING
	Birim	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Seri tanımı 6336 6336 6356 6356Motor, yapı türü 4-zamanlı yanmalı motorMotor tipi B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 /B&S Series 675 / B&S Series 550B&S Series 450Nominal devir sayısındanominal performans	kW-D/dak	2,1-2900 /2,3-2800 /1,9-2900	2,1-2900	2,3-2800	2,3-2800 /2,0-2800
Silindir hacmiYakıt deposu	ccmI	158 / 190 / 1480,9 / 1,5 / 0,9	1580,9	1901,5	190 / 1581,5 / 0,9
Kesim mekanizmasının türüKesim genişliğiKesim mekanizması devir sayısı	cmD/ dak	Bıçak girişi412900 / 2800 / 2900	Bıçak girişi412900	Bıçak girişi462800	Bıçak girişi462800 / 2800
2000/14/EC yönergesine göre:Garanti edilmiş ses performansseviyesi LWAdEN 836'ye göre:İş yeri LpA'da ses basınç seviyesi	dB(A) 96	96	96	96 / 96
	dB(A)	82,5	82,5	84	84 / 83
EN 12096'ya göre belirtilen titreşim tanım değeri:Ölçülen değer ahwGüvensizlik KEN 20 643'e göre ölçüm	m/san2m/san2	6,30 / 5,24 / 5,102,52 / 2,09 / 2,04	6,642,66	5,002,50	5,00 / 5,092,50 / 2,04
Start mekanizmasıGüvenlik tesisatı		Telle motor startıMotor stopu	Telle motor startıMotor stopu	Telle motor startıMotor stopu	Telle motor startıMotor stopu
Bıçak civatası sıkma momentiTekerlekler ö/ a	Nmmm	60 - 65180/180-	60 - 65180/2001-vites, ileri	60 - 65180/200-	60 - 65180/2001-vites, ileri
Tekerlek tahriğiKesim yüksekliğiÇim toplama kutusuU/G/YAğırlık	mmIcmkg	30-7060146/46/10223 / 27 / 24	30-7060146/48/10226	30-7060149/50/10227	30-7060149/50/10230 / 26

Servis planı

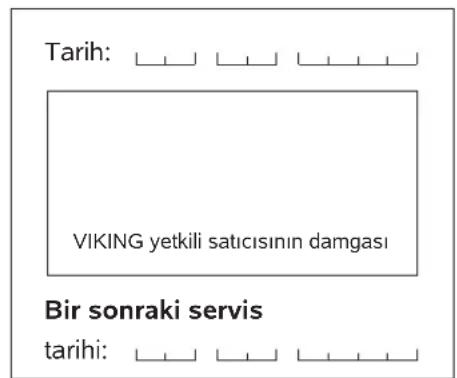

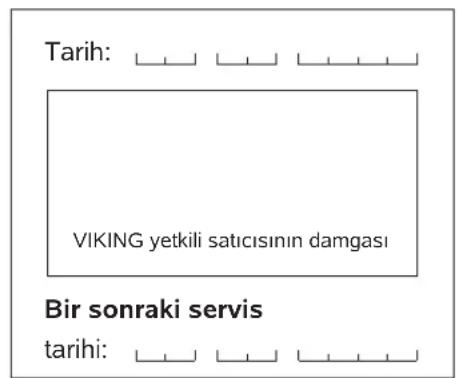

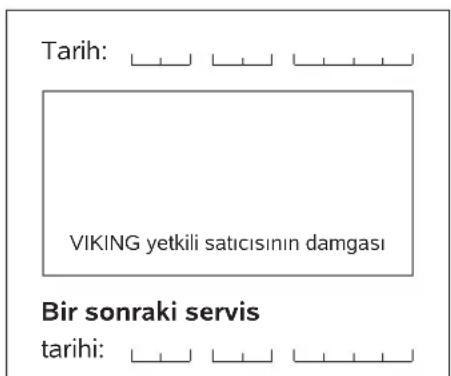

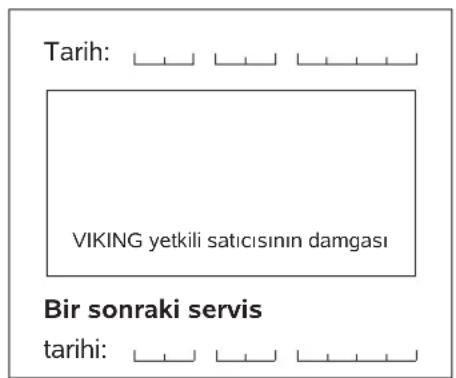

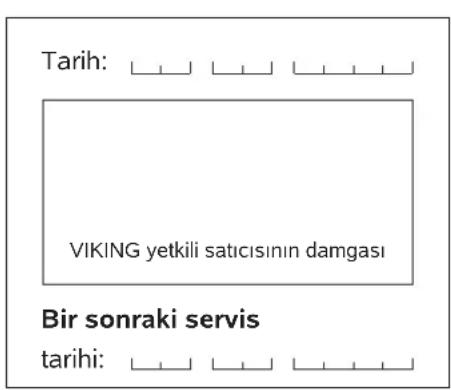

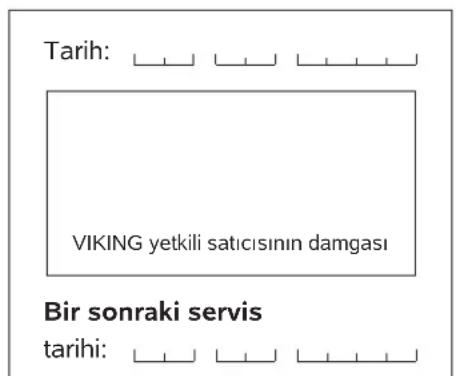

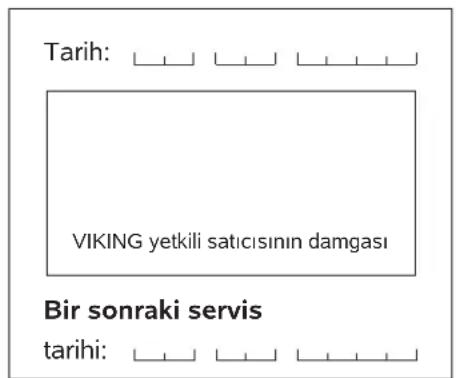

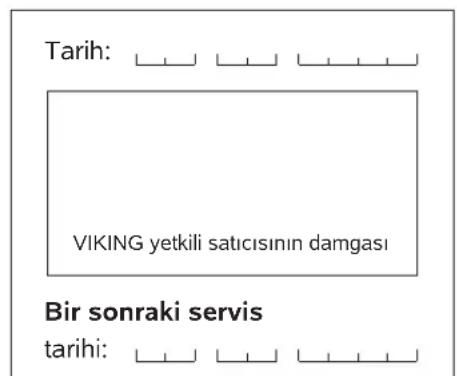

VIKING ürününüzün bakım çalışmalarını yaptırmak istediğinizde kullanım kılavuzunu VIKING yetkili servisine verin.

VIKING yetkili servisiniz "Servis planı" bölümünde, öngörülen servis çalışmalarının kurallara uygun bir şekilde yapıldığını onaylayacaktır.

Model: MB

Seri numarası:

Teslim

tarihi:

VIKING yetkili satıcısının damgası

Bir sonraki servis

tarihi:

Tarih:

VIKING yetkili saticısının damgası

Bir sonraki servis

tarihi:

Tarih:

VIKING yetkili saticısının damgası

Bir sonraki servis

tarihi:

Tarih:

VIKING yetkili saticisinin damgasi

Bir sonraki servis

tarihi:

Tarih:

Tarih:

Tarih:

VIKING yetkili saticısının damgası Bir sonraki servis

VIKING yetkili satıcısının damgası

Bir sonraki servis

tarihi:

Bir sonraki servis

tarihi:

Bir sonraki servis

tarihi:

Tarih: VIKING yetkili saticısının damgası Bir sonraki servis tarihi:

Tarih: VIKING yetkili saticısının damgası Bir sonraki servis tarihi:

Tarih: VIKING yetkili satıcısının damgası Bir sonraki servis tarihi:

Tarih: VIKING yetkili satıcısının damgası Bir sonraki servis tarihi:

Tarih: VIKING yetkili satıcısının damgası Bir sonraki servis tarihi:

Tarih: VIKING yetkili saticisinin damgasi Bir sonraki servis tarihi:

Tarih: VIKING yetkili saticısının damgası Bir sonraki servis tarihi:

Tarih: VIKING yetkili saticisının damgası Bir sonraki servis tarihi:

Tarih: VIKING yetkili saticısının damgası Bir sonraki servis tarihi:

Tisztelt Ügyfelünk,

L= Tõmmake väljaviskeava luuk üles.

Kinnitamine:
