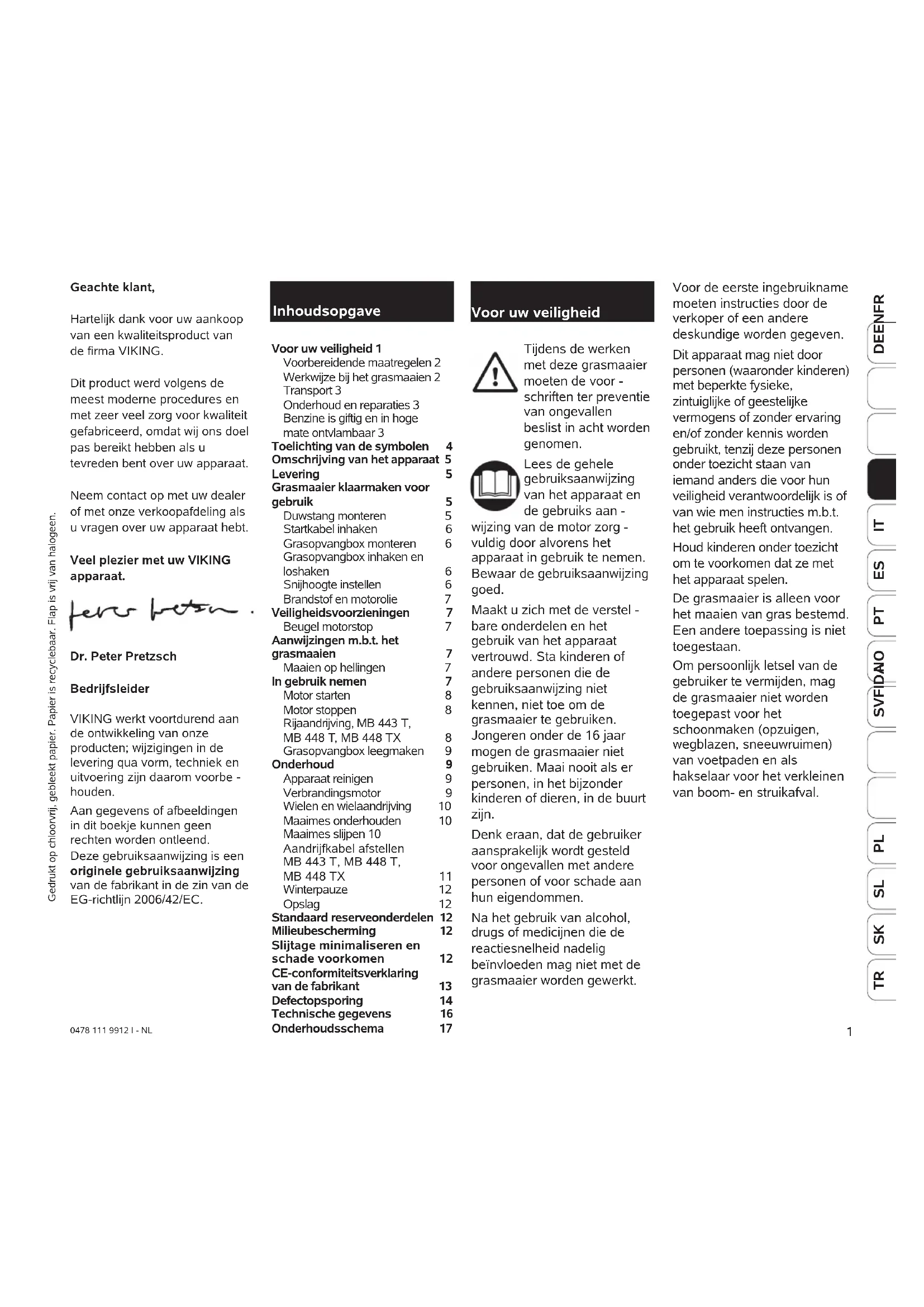

GEBRUIKSAANWIJZING MB 443 T VIKING

Hartelijk dank voor uw aankoop van een kwaliteitsproduct van de firma VIKING.

Dit product werd volgens de meest moderne procedures en met zeer veel zorg voor kwaliteit gefabriceerd, omdat wij ons doel pas bereikt hebben als u tevreden bent over uw apparaat.

Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat hebt.

Veel plezier met uw VIKING apparaat.

Dr. Peter Pretzsch

Bedrijfsleider

VIKING werkt voortdurend aan de ontwikkeling van onze producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbe - houden.

Aan gegevens of afbeeldingen in dit boekje kunnen geen rechten worden ontleend. Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

0478 111 9912 I - NL

Inhoudsopgave

Voor uw veiligheid 1

Voorbereidende maatregelen 2 Werkwijze bij het grasmaaien 2 Transport 3

Onderhoud en reparaties 3

Benzine is giftig en in hoge mate ontvlambaar 3

Toelichting van de symbolen 4 Omschrijving van het apparaat 5 Levering 5

Grasmaaier klaarmaken voor gebruik 5

Duwstang monteren 5

Startkabel inhaken 6

Grasopvangbox monteren 6

Grasopvangbox inhaken en loshaken 6

Snijhoogte instellen 6

Brandstof en motorolie 7

Veiligheidsvoorzieningen 7 Beugel motorstop 7

Aanwijzingen m.b.t. het grasmaaien 7 Maaien op hellingen 7

In gebruik nemen 7 Motor starten 8

Motor stoppen 8

Rijaandrijving, MB 443 T,

MB 448 T, MB 448 TX 8

Grasopvangbox leegmaken 9

Onderhoud 9 Apparaat reinigen 9

Verbrandingsmotor 9

Wielen en wielaandrijving 10

Maaiimes onderhouden 10

Maaimes slijpen 10 Aandrijfkabel afstellen

MB 443 T, MB 448 T, MB 448 TX 11

Winterpauze 12

Opslag 12

Standaard reserveonderdelen 12 Milieubescherming 12

Slijtage minimaliseren en schade voorkomen 12

CE-conformiteitsverklaring van de fabrikant 13

Defectopsporing 14

Tijdens de werken met deze grasmaaier moeten de voor - schriften ter preventie van ongevallen beslist in acht worden genomen.

Lees de gehele gebruiksaanwijzing van het apparaat en de gebruiks aan -

wijzing van de motor zorg - vuldig door alvorens het apparaat in gebruik te nemen. Bewaar de gebruiksaanwijzing goed.

Maakt u zich met de verstel - bare onderdelen en het gebruik van het apparaat vertrouwd. Sta kinderen of andere personen die de gebruiksaanwijzing niet kennen, niet toe om de grasmaaier te gebruiken. Jongeren onder de 16 jaar mogen de grasmaaier niet gebruiken. Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn.

Denk eraan, dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden mag niet met de grasmaaier worden gewerkt.

Voor de eerste ingebruikname moeten instructies door de verkoper of een andere deskundige worden gegeven.

Dit apparaat mag niet door personen (waaronder kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of zonder ervaring en/of zonder kennis worden gebruikt, tenzij deze personen onder toezicht staan van iemand anders die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen.

Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

De grasmaaier is alleen voor het maaien van gras bestemd. Een andere toepassing is niet toegestaan.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier niet worden toegepast voor het schoonmaken (opzuigen, wegblazen, sneeuwruimen) van voetpaden en als hakselaar voor het verkleinen van boom- en struikafval.

- Leen het apparaat alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn en geef altijd de gebruiksaanwijzing mee.

Voorbereidende maatregelen

• Draag tijdens het maaien

altijd vaste schoenen met grip en een lange

broek.

Maai nooit op blote voeten of bijvoorbeeld op sandalen.

- Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen.

- Kijk vóór gebruik altijd of het snijgereedschap, de bevestigingsbout en de complete snijeenheid zich in perfecte staat bevinden.

- Neem de plaatselijk voorgeschreven tijden voor het gebruik van grasmaaiers in acht.

Werkwijze bij het grasmaaien

• Vermijd het maaien van nat gras. Door nat gras is er een verhoogde kans op ongevallen (Kans op uitglijden).
• De door de fabrikant op het apparaat geïnstalleerde schakelinrichtingen mogen niet worden verwijderd of overbrugd, zoals bijv. een schakelhefboom aan de duwstang vastbinden.
• Maai alleen bij daglicht of bij goede verlichting.
• Zorg altijd voor een goede stand op hellingen. Maai niet op zeer steile hellingen om te voorkomen dat u de controle over het apparaat verliest.
• Maai altijd stapvoets. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.

• Maai dwars op de helling, nooit naar boven of naar beneden om bij het eventueel verliezen van de controle over het apparaat of het vallen niet nog eens door de draaiende grasmaaier te worden geraakt.

• Wees bijzonder voorzichtig als u op een helling van richting verandert om te voorkomen dat u de controle over het apparaat verliest.

• Wees bijzonder voorzichtig bij het achteruitrijden en bij het trekken van de grasmaaier.
• Wees bijzonder voorzichtig als u de grasmaaier omdraait of naar u toe trekt.
• Zet de motor af of koppel het maalimes los, als de grasmaaier bij het verplaatsen of rijden over andere ondergronden dan gras moet worden opgetild en als u de grasmaaier naar en van het maaivlak verplaatst of rijdt.
• Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen of beschermroosters of zonder aangebouwde veiligheidsvoorzieningen, bijv. zonder uitwerpklep of zonder grasopvanginrichting.
• Start de grasmaaier voorzichtig. Houd uw voeten op voldoende afstand van het snijgereedschap.

Struikelgevaar!

• Om te starten het apparaat op een vlakke ondergrond zetten.
  Bij het starten van de motor mag het apparaat niet worden gekanteld.
  • Houd andere personen uit de gevarenzone.
  de gevarenzone.
• Zolang de motor loopt, mag de uitwerpklep niet worden geopend en mag de grasopvangbox niet worden leeggemaakt. Het ronddraaiende mes kan letsel veroorzaken.
  • Kans op letsel! Houd
  handen of voeten nooit tegen of onder draaiende onder - lijf altijd uit de buurt uitwerpopening. eeds de door de g bepaalde dsafstand in acht.
• Een maaier met draaiende motor mag nooit worden opgetild of gedragen.
• Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).
  • Schakel de motor uit en trek
  de bou giestekker eruit:
• voordat u blokkades opheft of verstoppingen in het uitwerpkanaal verwijdert.

• als het mes een vreemd voorwerp heeft geraakt. Het snijgereedschap moet op eventuele beschadigingen worden gecontroleerd.
• voordat u de grasmaaier controleert, reinigt of werkzaamheden aan de maaier uitvoert.
• als de grasmaaier ongebruikelijk sterk begint te trillen. De grasmaaier moet onmiddellijk worden gecontroleerd.
• als u de grasmaaier achterlaat.
• voordat u bijtankt.

- Neem de naloop van het snijgereedschap in acht. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

• De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen.
• Om brandgevaar te voorkomen, moet u de motor en de uitlaat vrij houden van gras, bladeren of uitstromende olie (vet).
• Om veiligheidsredenen mogen de VIKING grasmaaiers met benzinemotor niet op hellingen met een stijging van meer dan 25° (46,6 %) worden gebruikt. Op hellingen mag alleen dwars en nooit omhoog of omlaag worden gemaaid om te voorkomen dat u de controle over de grasmaaier verliest. Kans op letsel!

Een helling van 25° is gelijk aan een verticale stijging van 46,6 cm op een horizontaal vlak van 100 cm.

Voor gegarandeerd voldoende smering van de motor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing in acht worden genomen.

Transport

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van de apparatuur te voorkomen.

• Schakel het apparaat vóór het transport uit, trek de bougiestekker los en laat het mes tot stilstand komen.
• Transporteer het apparaat alleen met afgekoelde motor en met een lege brandstoftank.
• Draag het apparaat alleen met zijn tweeën.

• Gebruik voor het laden geschikte hulmiddelen (takel of laadhelling).

• Maak het apparaat op het laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, kabels, enz.).

• Houd u bij het transport van het apparaat aan de regionale wettelijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

Onderhoud en reparaties

Voordat u met werkzaamheden aan het apparaat begint, moet u eerst de tekker loskoppelen.

Verricht alleen onderhoudswerkzaamheden die in de gebruiksaanwijzing worden beschreven. Laat alle andere werkzaam heden door een dealer uitvoeren.

VIKING raadt aan onder - houds werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren.

Gebruik uitsluitend hoogwaardige gereed - schappen, accessoires en vervangingsonderdelen. In andere gevallen is er altijd een kans op persoonlijk letsel of schade aan het apparaat. VIKING raadt aan originele gereedschappen, accessoires en vervangingsonderdelen van VIKING te gebruiken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

• Zorg voor een veilig gebruik van het apparaat doordat alle moeren, bouten en schroeven goed zijn aangehaald.
• Als het snijgereedschap of de grasmaaier op een hindernis of een vreemd voorwerp stuit, moet de maaier worden uitgeschakeld en door een deskundige worden gecontroleerd.
• De grasmaaier mag niet worden gebruikt als de krukas beschadigd of verbogen is.

Kans op letsel door defecte onderdelen!

• Controleer regelmatig of de grasopvangbox versleten of beschadigd is of niet meer goed werkt.
• Om veiligheidsredenen moeten versleten of beschadigde onderdelen worden vervangen.

Waarschuwing - benzine is giftig en in hoge mate ontvlambaar

• Bewaar de brandstof uitsluitend in geschikte reservoirs.
  • Houd benzine uit de buurt

van open vuur, permanent vuur, warmtebronnen en ontstekingsbronnen.

• Transporteer het apparaat met lege brandstoftank of gesloten brandstofkraan (indien aanwezig).
• Tank alleen in de buitenlucht en rook niet tijdens het bijvullen.
• Vul de brandstoftank niet helemaal, maar slechts tot ca. 4 cm onder de rand van de vulplug, zodat de brandstof ruimte heeft om uit te zetten.
• De benzine moet voor het starten van de motor worden gevuld. Bij een draaiende motor of hete machine mag de tankdop niet worden geopend en mag geen benzine worden bijgevuld.
• Als er benzine is overgelopen mag u de motor pas starten nadat u het met benzine vervuilde oppervlak hebt gereinigd. Start de motor niet voordat de benzinedampen zijn verdampt (droog vegen).

• Om veiligheidsredenen moeten de brandstofleiding, de brandstofkraan, de brandstoftank, de tankdopen en de aansluitingen regelmatig op beschadigingen en lekkages worden gecontroleerd en eventueel worden vervangen (neem contact op met een dealer, VIKING raadt de VIKING dealer aan).

• Laat beschadigde geluiddempers en afschermplaten vervangen.

• Sla het apparaat nooit met benzine in de tank binnen in een gebouw op. Ontstane benzinedampen kunnen met open vuur of vonken in aanraking komen en ontbranden.
• Laat de motor afkoelen voordat u het apparaat in gesloten ruimtes plaatst.
• Wijzig de instellingen van de motor niet en jaag deze niet over zijn toeren.
• De motor genereert giftige uitlaatgassen zodra deze is inge - schakeld. Deze gassen kunnen
  reukloos en onzichtbaar zijn. Werk nooit met de motor in gesloten of slecht geventileerde ruimtes. Levensgevaar door vergiftiging!
• Als de tank moet worden geleegd, moet dit in de buitenlucht worden uitgevoerd (leeg rijden).

Toelichting van de symbolen

Lees vóór inbedrijfstelling de gebruiksaanwijzing.

Houd andere personen uit de gevaren zone.

Trek vóór werkzaam - heden aan het snij ge - reedschap, vóór onder houds- en reini - gingswerkzaamheden en vóór het achter la - ten van de maaier de bougiestekker eruit.

Snijgereedschap loopt na.

MB 443 T, MB 448 TX Motor starten

MB 448, MB 448 T Motor starten

MB 443 T, MB 448 TX Motor uitschakelen

MB 448, MB 448 T Motor uitschakelen

MB 443 T, MB 448 TX Rijaandrijving inschakelen

MB 448 T Rijaandrijving inschakelen

Omschrijving van het apparaat

Omschrijving van het apparaat

A Bovenstuk duwstang

B Beugel motorstop

C Startkabel

D Bovenste gedeelte opvangbox

E Onderste gedeelte opvangbox

F Onderstukken duwstang

G Wielen

H Behuizing

I Snijhoogte-afstelling Vooras

J Motor

K Snijhoogte-afstelling Achteras

L Uitwerpklep

M Kabelbinder

N Draaiknop

O Kabelgeleiding

P Inhoudsindicatie

Q Hendel rij-aandrijving MB 443 T, MB 448 T, MB 448 TX

Levering

Pos. Beschrijving Aant.

1 Basisapparaat 1
2 Plug 2
3 Bout 2
4 Kabelgeleiding 1 (MB 448 T 2)
5 Draaiknop 2
6 Bovenste gedeelte grasopvangbox 1
7 Onderste gedeelte grasopvangbox 1
8 Borgplaatje 2
9 Kabelclip / Kabelbinder 1 (MB 448 T 2)
• Gebruiksaanwijzing 1
- Gebruiksaanwijzing Motor 1

Grasmaaiers klaar maken voor gebruik

Duwstang monteren

2= Plug in beide

13= onderstukken duwstang (rechts en links) drukken.

4= kabelgeleiding steken en

15= kabel motorstop en

14= kabel aandrijving (alleen bij MB 443 T, MB 448 T, MB 448 TX) in kabelgeleiding vasthaken.

A= Bovenstuk op de onderstukken van de duwstang monteren.

3= Bout (met kabelgeleiding) van binnen naar buiten door de boringen steken en met

5= draaiknoppen vastschroeven

AANWIJZING

De speciale constructie van de schroefdraden voorkomt dat de draaiknoppen vanzelf helemaal van de bouten kunnen draaien (bescherming tegen verlies).

Kabel via

9= kabelclip (MB 443 X kabelbinder) zoals afgebeeld aan het onderstuk van de duwstang bevestigen.

Duwstang omklappen:

Klap de duwstang voor het reinigen van het apparaat en voor ruimtebesparend transporteren en opslaan om.

ATTENTIE

Kans op letsel!

De motor moet vóór het omklappen worden uitgeschakeld en de bougiestekker moet eruit worden getrokken. Het bovenstuk van de duwstang mag niet worden belast (bijvoorbeeld door over de duwstang gehangen werkkleding).

Gevaar voor beknellen!

Door het losdraaien van de draaiknoppen kan het bovenstuk van de duwstang omklappen. Houd het bovenstuk van de duwstang (A) daarom op het hoogste punt met één hand vast, terwijl u de draaiknop losdraait.

Startkabel inhaken

4

B= Druk de motorstop in en houd deze vast om de motorrem los te maken.
C= Startkabel langzaam uittrekken en in
16= kabelgeleiding vasthaken.

Grasopvangbox monteren

6

6= Bovenstuk opvangbox en
7= onderstuk opvangbox op een vlakke ondergrond plaatsen. Bovenstuk opvangbox met
17= beugels op de
18= bevestigingsbouten in het onderstuk opvangbox vasthaken. De beugel naar beneden drukken en
8= borgplaatje in openingen bevestigingsbouten geleiden. Druk het borgplaatje er stevig in.

AANWIJZING

Druk het borgplaatje erin, tot het vanzelf in de bevestigingsbout vastklikt.

Herhaal de handelwijze voor de montage van de grasopvangbox aan de tegenoverliggende zijde.

Sluit de grasopvangbox en klik het bovenste gedeelte van de grasopvangbox in het onderste gedeelte vast door er licht op te drukken.

Grasopvangbox mon - teren en demonteren

7

ATTENTIE

Kans op letsel!

Voor het monteren en demonteren van de gras - opvangbox moet de motor worden uitgeschakeld.

L= Trek de uitwerpklep naar boven.

Om te monteren:

Grasopvangbox met

19= openingen in daarvoor bedoelde

20= haken op het apparaat vasthaken. Uitwerpklep met de hand naar beneden tot aan de grasopvangbox geleiden.

Om te demonteren:

Haak de grasopvangbox los en verwijder de box.

Sluit de uitwerpklep weer met de hand.

Snijhoogte instellen

8

ATTENTIE

Kans op letsel!

Voor het verstellen van de snijhoogte moet de motor worden uitgeschakeld.

Er kunnen 7 verschillende snijhoogtes tussen 25 mm en 70 mm worden afgesteld.

Gebruikelijk zijn de snijstanden 2 t/m 6.

Stand 1 = laagste snijhoogte

Stand 7 = hoogste snijhoogte

I= De verstelhendel voor de hoogteverstelling van de vooras bevindt zich bij het linker voorwiel.

K= De verstelhendel voor de hoogteverstelling van de achteras bevindt zich bij het linker achterwiel.

I= Verstelhendel vooras en K= verstelhendel achteras eerst in de richting van het wiel drukken en daarna in de gewenste stand (= snij hoogte) laten vastklikken.

De aanduidingen van de snijhoogte bevinden zich naast de verstelhendels, op de behuizing resp. op de grasopvangbox.

AANWIJZING

De afgestelde snijhoogte van de vooras en de ach - ter as moet identiek zijn. Een afwijkende snijhoogte heeft een negatieve invloed op de opvangcapaciteit.

Brandstof en motorolie

Motorolie:

Vul de motor met olie bij voordat u de grasmaaier voor de eerste keer start (oliepeil - staaf)! Gegevens over de te gebruiken motorolie en de hoeveelheid olie vindt u in de gebruiksaanwijzing van de motor.

Controle van de motorolie:

Controleer regelmatig het oliepeil. De maaier 2 min. in horizontale stand laten staan zodat de olie kan zakken en volledig kan worden ver - zameld. Schroef de peilstaaf er helemaal in om het oliepeil te meten. Het oliepeil moet zich in het gemarkeerde gebied van de peilstaaf bevinden.

Brandstof:

Advies: verse merkbrand - stoffen, normale benzine loodvrij.

Veiligheidsvoorziening

Beugel motorstop

De grasmaaiers MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX zijn voorzien van een motorstop.

Bij het loslaten van de B= motorstopbeugel slaat de motor onmiddellijk af, het maaimes staat na een korte uitloop stil.

Aanwijzingen m.b.t. het grasmaaien

AANWIJZING

Door regelmatig te maaien en het gras kort te houden, krijgt u een mooi en dicht gazon. Maai het gras bij warm en droog weer niet te kort, omdat anders het gras door de zon verbrandt en er lelijk uit gaat zien!

Met een scherp mes is het maaibeeld mooier dan met een bot mes. Laat het daarom regelmatig slijpen (vakman). Maai niet als het gras nat is en als het regent!

Gebruik om veiligheidsredenen altijd een onbeschadigde grasopvangbox.

Maaien op hellingen

Om veiligheidsredenen mogen de VIKING grasmaaiers met benzinemotor niet op hellingen met een stijging van meer dan 25° (46,6 %) worden gebruikt. Op hellingen mag alleen dwars en nooit omhoog of omlaag worden gemaaid om te voorkomen dat u de controle over de grasmaaier verliest.

Kans op letsel!

Een helling van 25° is gelijk aan een verticale stijging van 46,6 cm op een horizontaal vlak van 100 cm.

Voor gegarandeerd voldoende smering van de motor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing in acht worden genomen.

In gebruik nemen

ATTENTIE

- Controleer het complete terrein waarop het apparaat wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere verontreinigingen.

• De benzine moet voor het starten van de motor worden gevuld. Bij een draaiende motor of een heet apparaat mag de tankdop niet worden geopend en mag geen benzine worden bijgevuld.
• Start de grasmaaier voorzichtig. Houd uw voeten op voldoende afstand van het snijgereedschap.
• Kans op letsel! Houd handen of voeten nooit tegen of onder draaiende onderdelen.
• Draag tijdens het maaien altijd vaste schoenen en een lange broek. Maai nooit op blote voeten of op lichte sandalen.
• Maai nooit als er personen, in het bijzonder kinderen of dieren, in de buurt zijn.

Motor starten

MB 443, MB 443 T, MB 443 X, MB 448 TX

Voor het starten van een koude motor eerst

21= drie maal op primer drukken.

Bij het opnieuw starten van een warme motor hoeft de primer doorgaans niet te worden bediend.

Bij koud weer kan het echter noodzakelijk zijn, dat de primer voor het opnieuw starten nogmaals (drie keer) moet worden ingedrukt.

Ook bij het opnieuw starten na het leegrijden van de tank en het tanken moet de primer drie maal worden ingedrukt.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T; MB 448 TX

B= Motorstopbeugel op het bovenstuk van de duwstang indrukken en vasthouden.

AANWIJZING

Start de motor niet in hoog gras of in de laagste snijhoogte, omdat de motor anders alleen moeilijk kan starten.

C= Trek de startkabel langzaam tot het drukpunt uit, trek vervolgens krachtig op armlengte door. Laat de kabel langzaam teruggaan, om ervoor te zorgen dat de kabel correct wordt opgerold. Herhaal dit totdat de motor aanslaat.

AANWIJZING

De motor werkt door een vaste gasinstelling altijd op een optimaal toerental.

Motor stoppen

Om de motor uit te schakelen

B= motorstopbeugel loslaten, motor en mes komen na een korte uitlooptijd tot stilstand.

Wielandrijving MB 443 T, MB 448 T, MB 448 TX

Q= Hendel rij-aandrijving aantrekken: aandrijving van de maaier wordt ingeschakeld. Aandrijfsnelheid: 3,5 km/uur

Hendel rij-aandrijving loslaten: aandrijving van de maaier wordt uitgeschakeld.

Grasopvangbox leegmaken

ATTENTIE

Kans op letsel!

Steeds voor het verwijde ren van de opvangbox de motor stoppen.

Als de weergave van het vul - peil (stand STOP) is gesloten, dan is de opvangbox vol en moet deze worden leegge - maakt.

Grasopvangbox bij

22= sluitbeugel openen en bovenstuk opvangbox naar boven openklappen.

Gevulde grasopvangbox naar achteren klappen.

Door de

24= geïntegreerde handgreep op het onderstuk van de grasopvangbox en

23= de geïntegreerde hand - greep op het bovenstuk van de grasopvangbox kan de grasopvangbox gemakkelijk worden leeggemaakt.

Klap het bovenste gedeelte na het leegmaken dicht en klik het weer vast.

Onderhoud

ATTENTIE

Trek bij alle onder - houdswerkzaamheden en werkzaamheden aan het mes de bougie eruit. Raak het mes no voordat het stilstaat.

Voer onderhouds- en reini - gingswerkzaamheden alleen bij een afgekoelde motor uit.

Kans op letsel! Werk uitsluitend met handschoenen.

Neem altijd contact op met een dealer als u niet over de vereiste kennis of gereedschappen beschikt. VIKING raadt aan onder - houdswerkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren.

VIKING raadt aan originele vervangingsonderdelen van VIKING te gebruiken.

Apparaat reinigen

Onderhoudsinterval: Na elk gebruik

Maak na het maaien het apparaat grondig schoon. Een zorgvuldige behandeling beschermt uw apparaat tegen beschadigingen en verlengt de levensduur.

Reinig de onderkant van de grasmaaier met een borstel en water. Maak eerst de aan - gekoekte grasresten in de behuizing en in het uitwerp - kanaal met een houten staaf los.

Reinig het maaimes.

Richt waterstralen nooit op motoronderdelen, pakkingen, lagers en elektrische onder -delen zoals schakelaars. Dit kan leiden tot dure reparaties.

Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt.

Als u vuil niet met water, met een borstel of met een doek kunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (b.v. STIHL speciale reiniger)

17

In acht nemen:

klap de maaier bij reinigings- en onderhoudswerkzaam - heden aan de voorkant omhoog. Nooit opzij klappen om te voorkomen dat er benzine uitstroomt.

Maak voor het opklappen de brandstoftank leeg (leeg rij - den), draai de draaiknoppen los en til de uitwerpklep op.

Verbrandingsmotor

Onderhoudsinterval: zie gebruiksaanwijzing motor

Neem de gebruiks- en onder - houdsinstructies in de bijge - voegde gebruiks aanwijzing van de motor in acht. Voor een lange gebruiksduur is het van belang de olie op peil te houden, regelmatig de olie te verversen en de luchtfilter te vervangen.

De koelvinnen moeten altijd schoon worden gehouden om een goede motorkoeling te garanderen.

Wielen en wielaandrijving

De kogellagers van de wielen zijn onderhoudsvrij.

De transmissie is onderhoudsvrij.

Maaiimes onderhouden

ATTENTIE

Kans op letsel!

Neem altijd contact op met een dealer als u niet over de vereiste kennis of gereedschappen beschikt (VIKING beveelt u de VIKING dealer aan).

VIKING raadt aan originele VIKING reserveonderdelen te gebruiken.

Onderhoudsinterval: Voor elk gebruik

Klap de grasmaaier omhoog in de reinigingspositie.

26= Reinig de maaimessen en controleer deze op beschadigingen (inkepingen of scheuren) en slijtage. Vervang de maaimessen indien nodig.

Slijtagegrenzen:

De dikte van het mes moet overal ten minste 2 m m zijn. (controle met schuifmaat).

Het snijgereedschap mag bij het slijpen maximaal 5 m m worden afgeslepen.

Leg ter controle een

33= liniaal tegen de voorste mesrand en controleer de slijtage.

ATTENTIE

Als niet het meegeleverde mes, maar bijv. het als accessoire verkrijgbare mulchmes op de grasmaaier gemonteerd is, gelden er navenant andere slijtagelimieten.

ATTENTIE

Kans op letsel!

Een versleten mes kan afbreken en ernstig letsel veroorzaken. Neem daarom altijd de onderhouds - instructies voor het mes in acht.

Afhankelijk van de toepassing en de gebruiksduur zijn de messen in meer of mindere mate aan slijtage onderhevig. Als u het apparaat op een zandige ondergrond in droge omstandigheden gebruikt, slijt het mes door een sterkere belasting sneller dan gemiddeld.

Vervang bij het vervangen van het maairnes ook altijd de mesbout (27), borgring (29).

Maaimes slijpen

Onderhoudsinterval: om de 25 bedrijfsuren

Als het maairesultaat na ver - loop van tijd verslechtert, is het maairmes waarschijnlijk bot geworden.

Maaimes demonteren

Om te demonteren een

25= houten blok (ca. 60 x 60 mm) gebruiken om het

26= maairmes tegen te houden.

27= Mesbout losdraaien.

Maaimes bijslijpen

Het maairnes moet met inachtneming van de volgen - de punten worden bijgeslepen:

- Maaimes bij het slijpen koelen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden.

• Slijp het mes gelijkmatig om trillingen door onbalans te voorkomen.
• Controleer het mes vóór het inbouwen op bescha- digingen. Het mes moet worden vervangen zodra inkepingen of scheuren te zien zijn, als het snijgereedschap meer dan 5 mm afgesleten is, of als het mes ergens dunner is dan 2 mm (slijtagegrenzen).

Maaimes monteren

Monteer het maairnes met de omhooggebogen randen naar boven.

Om te monteren een

25= houten blok (ca. 60 x 60 mm) gebruiken om het
26= maairmes tegen te houden. Maairmes op
28= messenbus plaatsen en met
27= mesbout en
29= borgring met een aan - haalkoppel van 60 - 65 Nm vastdraaien.

ATTENTIE

Het voorgeschreven aan - haalkoppel van de mesbout moet precies worden aan - gehouden, omdat een veilige bevestiging van het snij - gereedschap daarvan afhankelijk is.

Vervang de borgring (29) bij elke montage van de messen.

Borg de mesbout (27) extra met Loctite 243.

Aandrijfkabel afstellen MB 443 T, MB 448 T, MB 448 TX

Onderhoudsinterval: indien nodig (aandrijving wordt niet ingeschakeld bij aangetrokken hendel van de rijaandrijving)

Bij nieuwe apparaten is de kabel correct afgesteld.

Het kan gebeuren dat de kabel door slijtage van de koppeling of door wijziging van de kabel - lengte moet worden bijgesteld.

ATTENTIE

Kans op letsel!

Bij een onjuiste afstelling van de aandrijfkabel kan de maaier al bij het starten onbedoeld in beweging komen en als gevolg daarvan persoonlijk letsel of materiële schade veroorzaken.

De afstelling moet opnieuw worden uitgevoerd (neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan).

18 19

De juiste afstelling:

Vanaf ongeveer een derde van de hendelbeweging moeten de aandrijfwielen blokkeren.

Druk de aandrijfhendel in en trek gelijktijdig de grasmaaier naar achteren.

MB 443 T, MB 448 TX

30= Draai de contramoer los.
31= Draai de afstelbout eruit tot de juiste afstelling is bereikt.
31= Afstelbout met
30= contramoer borgen.

MB 448 T

Het bijstellen gebeurt met een

32= verstelbout op het bovenstuk van de duwstang.

Door het draaien van de verstelbout in de richting "+" verhoogt u de spanning van de kabel, door het draaien in de richting "-" brengt u de spanning van de kabel terug.

ATTENTIE

Kans op letsel!

Als de aandrijfwielen al blokkeren bij het niet indrukken van de aandrijfhendel, is de kabel onjuist afgesteld en is de aandrijving van de maaier voortdurend ingeschakeld.

De kabel moet opnieuw worden afgesteld (evt. contact opnemen met de erkende klantenservice).

Winterpauze

Neem bij een langere stilstand van de maaier de volgende punten in acht:

• Reinig zorgvuldig alle buitendelen van de motor en de maaier, vooral de koelvinnen.
• Smeer alle beweeglijke onderdelen goed met vet in.
• Leeg de brandstoftank en de carburateur (bijv. door leeg te rijden).

- Schroef de bougie eruit en vul via de bougieboring ca. 3 ml motorolie in de motor. Laat de motor een paar keer zonder bougie doordraaien.

Attentie:

houd de bougiestekker vanwege gevaar voor ontsteking uit de buurt van het bougiegat. Schroef de bougie er weer in.

• Ververs de olie.
• Dek de motor goed af en berg de grasmaaier in een droge, stofvrije ruimte in de normale positie op.

Opslag

De bergplaats moet droog en stofvrij zijn. Bovendien moet de maaier buiten handbereik van kinderen worden opgeborgen.

Eventuele storingen aan het apparaat moeten in de regel voor het opbergen worden verholpen, zodat het apparaat altijd veilig kan worden gebruikt. Leeg de brandstoftank en de carburateur (bijv. door leeg te rijden).

Standaard reserveonderdelen

Maaiimes

MB 443, MB 443 C, MB 443 T, MB 443 X

6336 702 0100

Maaiimes

MB 448, MB 448 T, MB 448 TX

6356 702 0100

TIP

De bevestigingselementen van het maairnes (bijv. mesbout, borgring) moeten bij het verwisselen of monteren van het mes worden vervangen. Reserveonderdelen zijn verkrijgbaar bij de VIKING dealer.

Milieubescherming

Grasresten horen niet in de vuilnisbak, maar moeten wor - den gecomposteerd.

De verpakkingen, het appa - raat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten over - eenkomstig worden verwerkt. Door resten materiaal afzon - derlijk en milieubewust te ver- werken, ondersteunt u de recycling van waardevolle stoffen.

Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden afgevoerd.

Slijtage minimaliseren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud, voor de productgroep

Grasmaaiers met benzinemotor

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING-apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING-apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.

• mes
• opvangbox
• V-riem

(bij MB 443 T, MB 448 T, MB 448 TX)

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING-apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor specificaties van benzine en motorolie verwijzen wij u naar de gebruiksaanwijzing van de motorfabrikant. Voor alle beschadigingen die door niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwij zingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk. Dit geldt met name voor:

• niet reglementair gebruik van het product
• niet door VIKING toegelaten wijzigingen aan het product
• het gebruik van gereed - schappen of accessoires die niet voor het apparaat toegestaan, geschikt of kwalitatief minderwaardig zijn.
• gebruik van het product bij sport- of wedstrijdevenementen
• gevolgschade door een product met defecte onderdelen verder te gebruiken

3. Onderhouds - werkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhouds - werkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een dealer worden overgedragen.

VIKING raadt aan onderhouds - werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren.

VIKING dealers worden voortdurend bijgeschoold en van de laatste technische informatie voorzien.

Worden deze werkzaamheden verzuimd, dan kan schade ontstaan waarvoor de gebruiker verant woordelijk is.

Hiertoe behoren onder andere:

• corrosie- en andere gevolg - schade door ondeskundige opslag
• schade aan het apparaat door het gebruik van kwalitatief minderwaardige vervangingsonderdelen.
• schade als gevolg van niet tijdig of ondeskundig uitgevoerd onderhoud of schade door onderhouds- en reparatiewerkzaamheden die niet in werkplaatsen van dealers zijn uitgevoerd.

CE-conformiteitsver - klaring van de fabrikant

Wij,

VIKING GmbH

Grasmaaier, handgeduwd en met verbrandingsmotor

fabrieksmerk:VIKING

productiekenmerk: 6336

type: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

productiekenmerk: 6356

type: MB 448.0

MB 448.0 T

MB 448.0 TX

overeenstemt met de volgende EG-richtlijnen:

overeenstemming met de

volgende normen ontwikkeld en vervaardigd:

EN 836

Toegepaste

conformiteitsbeoorde -

lingsprocedure:

Appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Samenstelling en klassement van de Technische

Documentatie:

Johann Weiglhofer

VIKING GmbH

Gemeten geluidsniveau:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Gegarandeerd geluidsniveau: 96 dB(A)

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

Langkampfen, 03.01.2011

VIKING GmbH

Weiglhofer

Hoofd Onderzoek en

Productontwikkeling

Defectopsporing

Storing Mogelijke oorzaak Oplossing Af -			Pagina	beelding
- De motor slaat niet aan - Motorstopbeugel is niet ingedrukt- Geen benzine in de tank; brandstofleiding verstopt- Slechte, vervuilde of oude brandstof in de tank- Luchtfilter is vuil- Bougiestekker is van bougie afgekoppeld; ontstekingskabel is niet goed op de stekker aangesloten- Bougie vol roet of beschadigd; verkeerde afstand elektroden- Motor is na meermaals opstarten "verzopen"- Maaierhuis is verstopt	- Motorstopbeugel naar duwstang toe duwen- Brandstof bijvullen, brandstof-leiding reinigen- Alleen verse brandstof, normale benzine loodvrij, gebruiken; carburateur reinigen- Luchtfilter reinigen- Bougiestekker aanbrengen; Verbinding tussen bougiekabel en stekker controleren- Bougie reinigen of vervangen; afstand tussen de elektroden afstellen- Bougie eruit draaien en latendrogen, startkabel bij eruit geschroefde bougie meermaals aantrekken- Maaierhuis reinigen (eerst bougiestekker eruit trekken)	8779	11991111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	119911111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111116
- Start slecht of het vermogen van de motor wordt minder	- Maaien van te hoog of te vochtig gras- Maaierhuis is verstopt- Luchtfilter is vuil- Bougie vol roet- Maaimes is bot of versleten- Er is water in de brandstoftank en de carburateur; carburateur is verstopt	- De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen- Maaierhuis reinigen (eerst bougiestekker eruit trekken)- Luchtfilter reinigen- Bougie reinigen- Maaimes slijpen of vervangen- Brandstoftank leegmaken, brandstofleiding en carburateur reinigen	69910X	81716

Zie gebruiksaanwijzing motor

* neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan.

Storing Mogelijke oorzaak Oplossing Af -		Pagina	beelding
- Geen aandrijving bij het indrukken van de aandrijfhendel	- Aandrijfkabel verkeerd afgesteld - Aandrijfkabel bijstellen	11	18
- Motor wordt warm - Koelvinnen zijn vuil- Te laag oliepeil in de motor	- Koelvinnen reinigen- Motorolie bijvullen	97	179
- Sterke trillingen tijdens gebruik	- De mesbouten zijn los- De motorbevestiging is los- Het mes is ongebalanceerd door verkeerd slijpen of breuk	- Messenbouten vastdraaien (evt. contact opnemen met erkende klantenservice)- Bouten motorbevestiging aan halen- Mes slijpen (balanceren) of vervangen	10, ✕10	1616
- Slecht gemaaaid, gras wordt geel	- Maaimes is bot of versleten- De snelheid vooruit is in verhouding tot de snijhoogte te hoog	- Maaimes slijpen of vervangen- Snelheid vooruit verminderen en/of juiste snijhoogte kiezen	106	168
- Uitwerpkanaal verstopt	- Maaimes is versleten- Maaien van te hoog of te vochtig gras	- Maaimes vervangen- De snijhoogte en de maaisnelheid aan de te maaien oppervlakte aanpassen (juiste snijhoogte instellen)	106	168

zie gebruiksaanwijzing motor
* neem evt. contact op met een dealer, VIKING raadt de VIKING dealer aan.

Technische gegevens

fabrieksmerk: VIKING
	Eenheid	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Productiecode 6336 6336 6356 6356Motor, type ViertaktverbrandingsmotorMotortype B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 /B&S Series 675 / B&S Series 550B&S Series 450
Nominaal vermogen bijnominaal toerental	kW-Omw/min	2,1-2900 /2,3-2800 /1,9-2900	2,1-2900	2,3-2800	2,3-2800 /2,0-2800
CilinderinhoudBrandstoftank	ccm	158 / 190 / 148	158	190	190 / 158
	l	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Soort snijvoorzieningSnijbreedteToerental snijvoorziening	cmOmw/min	Mesbalk412900 / 2800 / 2900	Mesbalk412900	Mesbalk462800	Mesbalk462800 / 2800
Conform richtlijn 2000/14/EC:Gegarandeerd geluidsniveau L_WAd Conform EN 836:Geluidsniveau op de werkplaats L_pA	dB(A)	96	96	96	96 / 96
	dB(A)	82,5	82,5	84	84 / 83
Opgegeven trillingskarakteristiekcf. EN 12096:Gemeten waarde a_hw Onzekerheid KMeting conform EN 20 643	m/sec ^2 m/sec ^2	6,30 / 5,24 / 5,102,52 / 2,09 / 2,04	6,642,66	5,002,50	5,00 / 5,092,50 / 2,04
StartvoorzieningVeiligheidsvoorzieningAandraaimoment mesboutWielen v/uurWielaandrijving	Nmmm	KabelstartMotorstop60 - 65180/180--	KabelstartMotorstop60 - 65180/2001 versnellingvooruit	KabelstartMotorstop60 - 65180/200--	KabelstartMotorstop60 - 65180/2001 versnellingvooruit
SnijhoogteGrasopvangboxL/B/HGewicht	mmlcmkg	30-7060146/46/10223 / 27 / 24	30-7060146/48/10226	30-7060149/50/10227	30-7060149/50/10230 / 26

Onderhoudsschema

Overhandig deze gebruiks aan - wijzing aan uw VIKING vakhandelaar wanneer u onderhoudswerkzaam heden aan uw VIKING product laat uitvoeren.

Uw VIKING vakhandelaar bevestigt in het hoofdstuk "Onderhouds - schema" dat de voorgeschreven onderhouds werk zaamheden correct zijn uitgevoerd.

Model: MB

Serienummer:

Overhandigd op

Datum: ____ ____ ____ ____ ____

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel van de VIKING vakhandelaar

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____

Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum:

Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum:

Datum: _________ _________ _________ _________ Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: _________ _________ _________ _________

Datum: _________ _________ _________ _________ Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: _________ _________ _________ _________

Datum: _________ _________ _________ _________ Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: _________ _________ _________ _________

Datum: _________ _________ _________ _________ Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum: _________ _________ _________ _________

Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum:

Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum:

Datum: Stempel van de VIKING vakhandelaar Volgende onderhoudsbeurt Datum:

Gentili Clienti,

Dispositive de protectie
