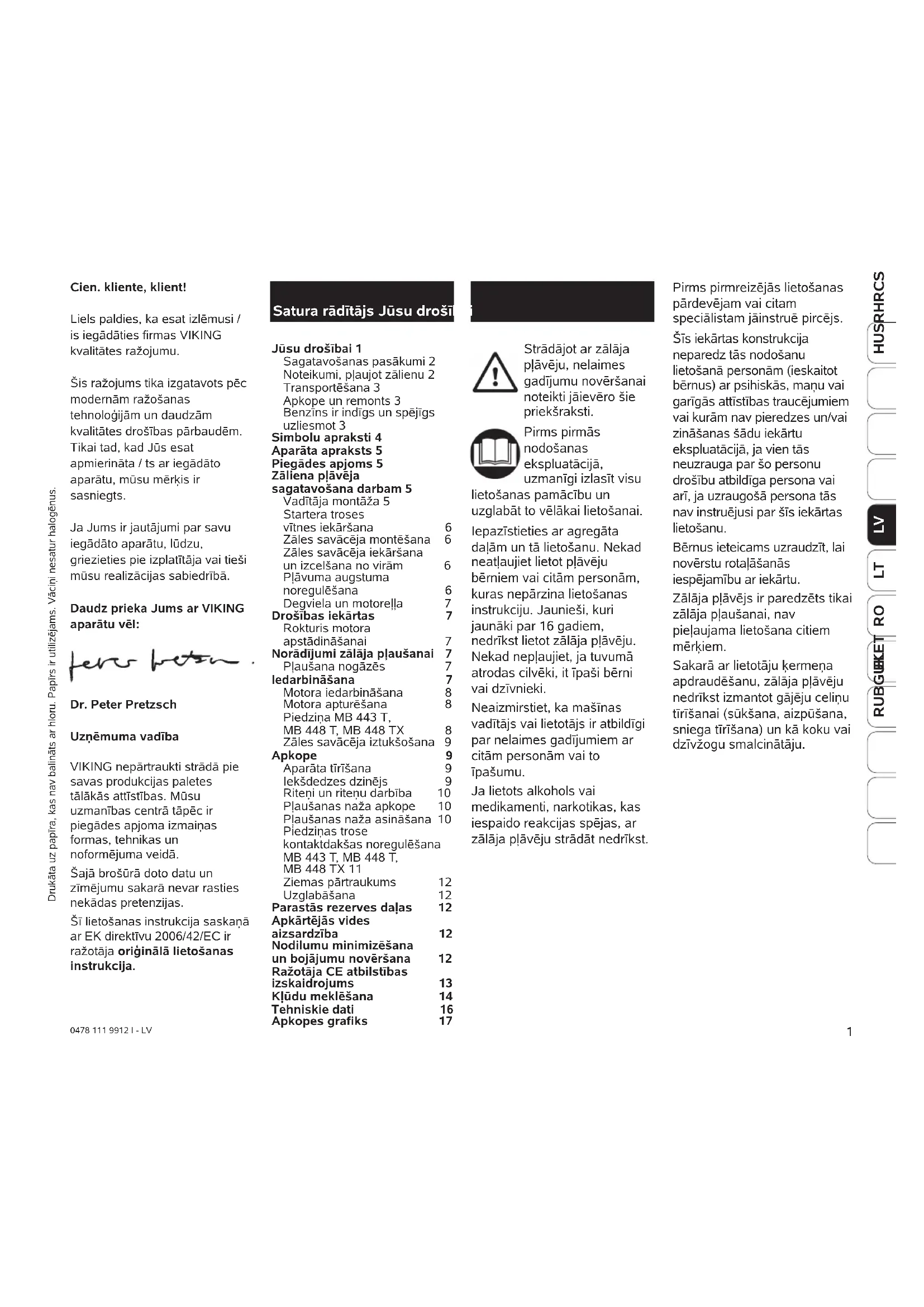

Notice VIKING MB 443 T - page 351
351 / 496
Pick your language and provide your email: we'll send you a specifically translated version.

Lietotāju jautājumi par MB 443 T VIKING

0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.

Uzdot jaunu jautājumu par šo ierīci

E-pasts paliek privāts: tas tiek izmantots tikai, lai paziņotu jums, ja kāds atbild uz jūsu jautājumu.

Vēl nav jautājumu. Esiet pirmais, kas uzdod.

Lejupielādējiet instrukcijas savam Zāles pļāvējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu MB 443 T - VIKING un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. MB 443 T zīmola VIKING.

LIETOŠANAS INSTRUKCIJA MB 443 T VIKING

Liels paldies, ka esat izlēmusi / is iegādāties firmas VIKING kvalitātes ražojumu.

Šis ražojums tika izgatavots pēc modernām ražošanas tehnoloģijām un daudzām kvalitātes drošības pārbaudēm. Tikai tad, kad Jūs esat apmierināta / ts ar iegādāto aparātu, mūsu mērķis ir sasniegts.

Ja Jums ir jautājumi par savu iegādāto aparātu, lūdzu, griezieties pie izplatītāja vai tieši mūsu realizācijas sabiedrībā.

Daudz prieka Jums ar VIKING aparātu vēl:

VIKING MB 443 T - 1

Dr. Peter Pretzsch

Uznēmuma vadība

VIKING nepārtraukti strādā pie savas produkcijas paletes tālākās attīstības. Mūsu uzmanības centrā tāpēc ir piegādes apjoma izmaiņas formas, tehnikas un noformējuma veidā.

Šajā brošūrā doto datu un zīmējumu sakarā nevar rasties nekādas pretenzijas.

Šī lietošanas instrukcija saskaņā ar EK direktīvu 2006/42/EC ir ražotāja originālā lietošanas instrukcija.

Satura rādītājs Jūsu drošī

Jūsu drošībai 1

Sagatavošanas pasākumi 2 Noteikumi, plaujot zālienu 2 Transportēšana 3

Apkope un remonts 3

Benzins ir indīgs un spējīgs uzliesmot 3

Simbolu apraksti 4

Aparāta apraksts 5

Piegādes apjoms 5

Zāliena plāvēja

sagatavošana darbam 5

Vadītāja montāža 5 Startera troses

vītnes iekāršana 6 Zāles savācēja montēšana 6

Zāles savācēja iekāršana un izcelšana no virām 6

Plāvuma augstuma noregulēšana 6

Degviela un motorella 7

Drošības iekārtas

Rokturis motora

apstādināšanai 7

Norādījumi zālāja plaušanai 7

Plaušana nogāzēs 7

ledarbināšana

Motora iedarbināšana 8

Motora apturēšana 8

Piedzina MB 443 T,

MB 448 T, MB 448 TX 8

Zāles savācēja iztukšošana 9

Apkope

Aparāta tīrīšana 9

lekšdedzes dzinējs 9

Riteni un ritenu dârbîba 10

Plaušanas naža apkope 10

Plaušanas naža asināšana 10

Piedziñas trose

kontaktdakšas noregulēšana

MB 443 T, MB 448 T,

MB 448 TX 11

Ziemas pārtraukums 12

Uzglabāšana 12

Parastās rezerves daļas 12

Apkārtējās vides

aizsardzība 12

Nodilumu minimizēšana

un bojājumu novēršana 12

Ražotāja CE atbilstības

izskaidrojums 13

Klūdu meklēšana 14

Tehniskie dati 16

Apkopes grafiks 17

VIKING MB 443 T - Apkopes grafiks 17 - 1

Strādājot ar zālāja plāvēju, nelaimes gadījumu novēršanai noteikti jāievēro šie priekšraksti.

VIKING MB 443 T - Apkopes grafiks 17 - 2

Pirms pirmās nodošanas ekspluatācijā, uzmanīgi izlasīt visu

lietošanas pamācību un uzglabāt to vēlākai lietošanai.

Iepazīstieties ar agregāta dalām un tā lietošanu. Nekad neatļaujiet lietot plāvēju bērniem vai citām personām, kuras nepārzina lietošanas instrukciju. Jaunieši, kuri jaunāki par 16 gadiem, nedrīkst lietot zālāja plāvēju. Nekad nepļaujiet, ja tuvumā atrodas cilvēki, it īpaši bērni vai dzīvnieki.

Neaizmirstiet, ka mašīnas vadītājs vai lietotājs ir atbildīgi par nelaimes gadījumiem ar citām personām vai to īpašumu.

Ja lietots alkohols vai medikamenti, narkotikas, kas iespaido reakcijas spējas, ar zālāja plāvēju strādāt nedrīkst.

Pirms pirmreizējās lietošanas pārdevējam vai citam speciālistam jāinstruē pircējs.

Šīs iekārtas konstrukcija neparedz tās nodošanu lietošanā personām (ieskaitot bērnus) ar psihiskās, maņu vai garīgās attīstības traucējumiem vai kurām nav pieredzes un/vai zināšanas šādu iekārtu ekspluatācijā, ja vien tās neuzrauga par šo personu drošību atbildīga persona vai arī, ja uzraugošā persona tās nav instruējusi par šīs iekārtas lietošanu.

Bērnus ieteicams uzraudzīt, lai novērstu rotaļāšanās iespējamību ar iekārtu.

Zālāja plāvējs ir paredzēts tikai zālāja plaušanai, nav pieļaujama lietošana citiem mērkiem.

Sakarā ar lietotāju kermana apdraudēšanu, zālāja plāvēju nedrīkst izmantot gājēju celinu tīrīšanai (sūkšana, aizpūšana, sniega tīrīšana) un kā koku vai dzīvžogu smalcinātāju.

- Darbarīku drīkst nodot tālāk (izīrēt) personām, kuras principā pārzina šo modeli un rīkošanos ar to, līdzi dodot lietošanas instrukciju.

Sagatavošanas pasākumi

- Plaušanas laikā vienmēr

VIKING MB 443 T - Sagatavošanas pasākumi - 1

valkājiet cieši pieguļošus apavus ar neslīdošām

zolēm un garās bikses. Neplaujiet basām kājām vai vieglās sandalēs.

- Pilnībā pārbaudiet teritoriju, kurā aparāts strādās, un atbrīvojiet to no visiem akmeņiem, zariem, drātīm, kauliem un citiem sveškermenīiem.

- Pirms lietošanas vienmēr jāpārbauda, vai griešanas instruments, stiprinājuma skrūve un kopējais griešanas aparāts ir labā lietošanas kārtībā.

- Zālāja plāvēja darbības laikā, lūdzu, ievērojiet vietējos noteikumus.

Noteikumi, plaujot zālienu

  • Izvairīties plaut slapju zāli. Plaujot slapju zāli, paaugstinās nelaimes gadījuma briesmas (slīdēšanas risks).
  • Nedrīkst aparātam noņemt ražotāja instalētās ieslēgšanas ierīces vai tās pārveidot, piemēram, piesiet slēdža sviru pie vadības lonžerona.
  • Plaujiet tikai dienas gaismā vai labā apgaismojumā.
  • levērojiet vienmēr to, lai nogāzēs būtu laba stāvēšana. Neplaujiet pārāk stāvās nogāzēs, lai nezaudētu kontroli pār aparātu, kas var radīt zaudējumus.
  • Aparātu vadiet tikai soļošanas tempā. Vadot aparātu ātri, palielinās savainošanās briesmas paklūpot, paslīdot utt.

  • Plaujiet škērsām pa nogāzi, bet nekad uz augšu vai uz leju, lai gadījumā, ja zaudē kontroli pār aparātu vai krītot, nepakluptu pār strādājošo zālāja plāvēju.

  • Lai nezaudētu kontroli, esiet īpaši uzmanīgi, ja nogāzē maināt braukšanas virzienu.

  • Esiet īpaši uzmanīgi, virzoties atmuguriski un velkot zālāja plāvēju. Paklupšanas briesmas
  • Esiet īpaši uzmanīgi, ja Jūs plāvēju apgriežat vai to pievelkat pie sevis.
  • Apstādiniet dzinēju vai izslēdziet plaušanas naža piedziņu, ja, stumjot plaujmašīnu vai braucot ar to pāri virsmai, uz kuras nav zāles, plaujmašīna ir jāsasver, un ja transportējat plaujmašīnu uz plaušanas vietu un projām no tās.
  • Nekad nelietojiet plāvēju ar bojātām aizsargierīcēm vai aizsargrežgiem, vai bez iebūvētām aizsargierīcēm, piemēram, bez izmešanas vāka, attiecīgi bez zāles savācēja iekārtas.

  • Uzmanīgi iedarbiniet zālāja plāvēju. levērojiet, lai ir pietiekams attālums no kājām līdz griešanas aparātam.

  • Lai ierīci iedarbinātu, novietojiet to uz līdzenas virsmas.
    Iedarbinot dzinēju, ierīce nedrīkst apgāzties.
    • Citiem neuzturēties
    iespējamo briesmu zonā.

  • Nekad neatveriet izmešanas vāku vai neiztukšojiet zāles savācēju, kamēr darbojas motors. Rotējošais nazis var savainot.
    • Savainošanās briesmas!
    Nekad nelieciet rokas vai kājas pie vai zem detaļām,
    kas griežas. Nestāviet pie izmešanas atvēruma. Ir jāievēro ar vadības lonžeronu radītais drošības attālums.
  • Nekad neceliet vai nenesiet plāvēju ar darbojošos motoru.
  • Nekad nepiestipriniet pie vadības roktura priekšmetus (piemēram, darba apgērbu).
  • Izslēdziet motoru
    un izvelciet sveces kontaktdakšu:
  • pirms likvidējat noblokēšanu vai novēršat pieblīvējumu izmešanas kanālā.

VIKING MB 443 T - Noteikumi, plaujot zālienu - 1

VIKING MB 443 T - Noteikumi, plaujot zālienu - 2

VIKING MB 443 T - Noteikumi, plaujot zālienu - 3

- ja nazis atsities pret kādu svešķerneni. Griešanas mehānisms jāpārbauda, vai nav radušies bojājumi.

- pirms Jūs pārbaudāt plāvēju, tas jāattīra vai ar to jāpastrādā.

- gadījumā, ja plāvējs sāk neparasti stipri vibrēt. Nepieciešama tūlītēja pārbaude.

- kad Jūs ar plāvēju nestrādājat.

- pirms Jūs uzpildiet degvielu.

- levērojiet griešanas ierīces

VIKING MB 443 T - Noteikumi, plaujot zālienu - 4

paildzināto griešanos, kas sasniedz dažas sekundes, līdz

pilnībā apstājas.

- Apdzīvotās vietas noteikumi var noteikt lietotāja vidējo vecumu.

- Lai novērstu aizdegšanās briesmas, turiet motoru, izpūtēju brīvu no zāles, lapām vai izplūstošās ellas (taukvielām).

- Drošības dēl VIKING plaujmašīnas ar benzīna motoru nedrīkst lietot nogāzēs ar kāpumu vairāk par 25° (46,6 %). Nogāzēs drīkst plaut tikai škērsām, bet nekad uz augšu vai uz leju, lai novērstu zaudējumus, kas rodas, zaudējot kontroli pār zālāja plāvēju.

Savainošanās briesmas!

25° nogāzes slīpums atbilst 100 cm horizontālas virsmas kāpumam par 46,6 cm.

VIKING MB 443 T - Noteikumi, plaujot zālienu - 5

Lai nodrošinātu pietiekamu motora ellošanu, izmantojot ierīci nogāzēs, papildus ir jāievēro pievienotajā motora lietošanas instrukcijā ietvertie norādījumi.

Transportešana

VIKING MB 443 T - Transportešana - 1

Strādājiet tikai cimdos, lai izvairītos no savainojumiem,

ko var izraisīt asas un karstas iekārtas daļas.

  • Pirms transportēšanas izslēdziet iekārtu, izņemiet aizdedzes sveces un ľaujiet apstāties nazim.
  • Transportējiet iekārtu tikai ar atdzesētu motoru un ar tukšu degvielas tvertni.
  • Nesiet iekārtu tikai divatā.

  • Lietojiet pielāgotus iekraušanas palīglīdzekļus (iekraušanas rampas, pacelšanas ierīces).

  • lekārtu uz kravas platformas nostipriniet ar pareizi izvietotiem stiprinājuma līdzekļiem (siksnām, virvēm utt.).

  • lekārtas transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši tos, kas attiecas uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

Apkope un remonts

VIKING MB 443 T - Apkope un remonts - 1

Pirms visiem darbiem ar agregātu izvilkt sveces kontaktdakšu.

Veikt tikai tos apkopes darbus, kas aprakstīti lietošanas instrukcijā. Visus citus VIKING modela darbus veic apkalpes dienests.

Visus pārējos darbus lieciet veikt specializētajam tirgotājam.

VIKING iesaka apkopes un remonta darbu veikšanu uzticēt tikai VIKING specializētajam tirgotājam. Izmantojiet tikai kvalitatīvus instrumentus, piederumus un rezerves dalas.

Pretējā gadījumā pastāv negadījumu risks ar iespēju gūt traumas vai sabojāt ierīci. VIKING iesaka izmantot originālos VIKING instrumentus, piederumus un rezerves daļas. To īpašības ir optimāli pielāgotas ierīcei un lietotāja prasībām.

  • Raugieties, lai visi uzgriežni, bultas un skrūves būtu stingri pievilktas un lai aparāts būtu drošā darbības stāvoklī.
  • Ja griešanas ierīce vai zālāja plāvējs uzgrūdies kādam škērslim, respektīvi, kādam svešķermenim, plāvējs jāapstādina un jāveic kompetenta pārbaude.
  • Zāles plāvēju nedrīkst lietot ar bojātu vai saliektu klokvārpstu. Savainošanās risks bojātu detalu rezultātā!
  • Regulāri pārbaudiet zāles savācēja nolietojumu, bojājumus vai funkcionēšanas spēju zaudēšanu.
  • Drošības iemeslu dēl apmainiet nolietotās vai bojātās daļas.

Brīdinājums - benzīns ir indīgs un ľoti ātri uzliesmojošs

  • Benzīnu uzglabājiet tikai tam paredzētajās tvertnēs.
    • Benzīnu neturēt dzirkstelu,

VIKING MB 443 T - Brīdinājums - benzīns ir indīgs un ľoti ātri uzliesmojošs - 1

atklātu liesmu, ilgstošu liesmu, siltuma avotu un

citu aizdegšanās avotu tuvumā.

  • Aparātu transportēt ar tukšu degvielas bāku vai aizvērtu degvielas krānu (ja tāds ir).
  • Degvielu uzpildiet tikai ārpus telpām un uzpildīšanas laikā nesmēkējiet.
  • Degvielas tvertni nepiepildīt pilnu, bet gan tikai līdz apmēram 4 cm zem piepildīšanas atzīmes malai, lai paliktu vieta, kur degvielai izplesties.
  • Benzīns jāuzpilda pirms motora palaišanas. Motora darbošanās laikā vai, ja plaujmašīna ir karsta, nedrīkst atvērt degvielas bākas aizbāzni vai papildināt benzīnu.
  • Ja benzīns ir pārplūdis pāri, motoru iedarbināt tikai tad, kad notīrīta ar benzīnu nosmērētā vieta. Jānovērš katra aizdegšanās iespēja, līdz benzīna tvaiki ir izgarojuši (noslaucīt sausu).

  • Drošības apsvērumu dēl degvielas padeves caurulvads, degvielas padeves krāns, benzīna tvertne, tvertnes vāciņš un pieslēgumu vietas ir regulāri jāpārbauda, vai tajās nav radušies bojājumi un neblīvas vietas, nepieciešamības gadījumā bojātie elementi jāapmaina (vērsieties pie specializētā tirgotāja, VIKING iesaka izmantot VIKING specializētos tirgotājus).

  • Apmainiet bojatos izpūtējus un aizsargmetālus.

  • Nekad vienā telpā neuzglabājiet aparātu ar benzīnu bākā. Radušies benzīna tvaiki var nonākt saskarē ar atklātu uguni vai liesmu un aizdegties.
  • Laujiet motoram atdzist, pirms aparātu noliekat slēgtās telpās.
  • Nemainiet motora pamatnoregulējumu vai nepārgrieziet to.
  • Līdzko motors darbojas, tas rada indīgas atgāzes. Šīs gāzes var būt bez
    smaržas un neredzamas. Nekad nestrādājiet ar ieslēgtiem dzinējiem slēgtās vai slikti vēdinātās telpās.
  • Ja nepieciešams tvertni iztukšot, tam jānotiek ārpus telpām (braukt kamēr tukša).

Dzīvības briesmas saindēties!

Simbolu apraksts

VIKING MB 443 T - Simbolu apraksts - 1

Pirms nodošanas ekspluatācijā izlasīt lietošanas instrukciju.

VIKING MB 443 T - Simbolu apraksts - 2

Citiem neuzturēties iespējamo briesmu zonā.

VIKING MB 443 T - Simbolu apraksts - 3

Pirms notiek darbs ar grišanas aparātu, apkopes un tīrīšanas darbi, plāvēju atbrīvot no aizdedzes kontaktdakšas, nepiederošiem neuzturēties tuvumā.

VIKING MB 443 T - Simbolu apraksts - 4

Griešanas darbarīks seko nopakaļ.

VIKING MB 443 T - Simbolu apraksts - 5

MB 443 T, MB 448 TX

Motora iedarbināšana

VIKING MB 443 T - Simbolu apraksts - 6

MB 448, MB 448 T Motora iedarbināšana

VIKING MB 443 T - Simbolu apraksts - 7

MB 443 T, MB 448 TX Motora apturēšana

VIKING MB 443 T - Simbolu apraksts - 8

MB 448, MB 448 T Motora apturēšana

VIKING MB 443 T - Simbolu apraksts - 9

MB 443 T, MB 448 TX leslēdziet kustības piedziņu

VIKING MB 443 T - Simbolu apraksts - 10

MB 448 T leslēdziet kustības piedziņu

Aparāta apraksts

Aparāta apraksts

VIKING MB 443 T - Aparāta apraksts - 1

1

A Vadītāja augšējā daļa

B Rokturis motora apstādināšanai

C Troses vītnes palaišana

D Savācējgroza augšējā daļa

E Savācējgroza apakšējā daļa

F Vadītāja apakšējās daļas

G Riteni

H Korpuss

I Griešanas augstuma regulēšana Priekšējā ass

J Motors

K Griešanas augstuma regulēšana Aizmugurējā ass

L Izmešanas vāks

M Kabela savienojums

N Grozāmais rokturis

O Kabela vadība

P Pildīšanas stāvokla ziņojums

Q Sviras piedziņa MB 443 T, MB 448 T, MB 448 TX

Piegãdes apjoms

VIKING MB 443 T - Piegãdes apjoms - 1

2

Nr. Apzimējums

Skaits

1 Pamataparāts 1

2 Pieblīvējums 2

3 Skrūve 2

4 Kabela vadība 1 (MB 448 T 2)

5 Grozāmais rokturis 2

6 Zāles savācēja augšējā dala 1

7 Zāles savācēja apakšējā dala 1

8 Drošības aizsargskārds 2

9 Kabela savienojums / Vadu savilcējs 1 (MB 448 T 2)

• Lietošanas instrukcija 1

• Lietošanas instrukcija Motors 1

Zāles plāvēju sagatavot darbam

Vadītāja montāža

VIKING MB 443 T - Vadītāja montāža - 1

3

2= abus pieblīvēt

13= iespiest vadības apakšējās daļas (pa labi un pa kreisi).

3= ielikt skrūvi caur atvērumu

4= iespraust kabela vadību un

15= kabeli motora apstādināšanai un

14= ielikt kabela piedziņu (tikai MB 443 T, MB 448 T, MB 448 TX) kabela vadībā.

A= vadības augšējo daļu uzlikt uz abām vadības apakšējām daļām.

3= skrūvi (ar kabelvadību) piestiprināt no iekšpuses un ārpuses urbumā un

5= pieskrūvēt grozāmos rokturus

NORĀDĪJUMS

VIKING MB 443 T - NORĀDĪJUMS - 1

Brīvie apgriezieni vītnēs novērš patstāvīgu, pilnīgu grozámo rokturu atskrūvēšanos no skrūvēm (nodrošinājums no pazaudēšanas).

Ar kabela palīdzību

9= kabela (MB 443 X Vadu savilcējs) savienojumu atbilstoši zīmējumam piestiprināt pie vadības apakšējās daļas.

Vadības roktura salocīšana:

Vadības roktura augšējās daļas nolocīšana, lai veiktu ierīces tīrīšanu, ietaupītu vietu ierīces transportēšanas laikā un ierīci novietotu glabāšanā.

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Savainošanās risks!

Pirms saliekšanas jäizslëdz motors un jõaatvieno aizdedzes vads. Vadības roktura augšëjo daļu nedrīkst noslogot (piemēram, ar pāri vadības rokturim pārkārtu darba apgērbu).

Kermeņa dalu iespiešanas risks!

Atskrūvējot grozāmos rokturus, vadības roktura augšējā daļa var saliekties. Tādēļ, kamēr atskrūvējat grozāmos rokturus, turiet vadības rokturi (A) ar vienu roku augstākajā vietā.

Startera troses vītnes iekāršana

VIKING MB 443 T - Startera troses vītnes iekāršana - 1

B= nospiest un turēt rokturi motora apstādināšanai, lai atbrīvotu motora bremzi.

C= startera troses vītni lēnām izvilkt un

16= ievietot troses vadibā

NORĀDĪJUMS

VIKING MB 443 T - NORĀDĪJUMS - 1

Aizsargskārdu spiest uz iekšu tik ilgi, kamēr tas patstāvīgi ieguļas stiprinājuma bultās.

Montējot zāles savācēju, darbību atkārtot pretējai pusei.

Zāles savācēja montēšana

VIKING MB 443 T - Zāles savācēja montēšana - 1

6= savācēja augšējo daļu un

7= savācēja apakšējo daļu uzlikt uz līdzenas vietas. Savācēja augšējo daļu ar

17= uzliktni

18= ar stiprinājuma bultām ievietot savācēja apakšējā daļā. Uzliktni nospiest uz leju un

8= aizsargskārdu pielikt stiprinājuma bultu atvērumos. Aizsargskārdu stingri nospiest uz iekšpusi.

Savācējgrozu aizvērt un tā augšējo daļu ar vieglu spiedienu ieguldīt savācējgroza apakšējā daļā.

Zāles savācēja iekāršana un izcelšana no virām

VIKING MB 443 T - Zāles savācēja iekāršana un izcelšana no virām - 1

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Savainošanās briesmas!

Zāles savācēja iekāršanai un izcelšanai no virām jāizslēdz motors.

L= izmešanas vāku pavilkt uz augšu.

lekāršanai: zāles savācēju ar

19= atvērumiem paredzētajiem

20= aiztures ākiem iekārt aparātā. Izmešanas vāku bīdīt ar roku uz apakšu līdz zāles savācējam.

Izņemšanai: zāles savācēju atbrīvot no aiztures ākiem un izņemt. Izmešanas vāku ar roku atkal aizvērt.

Plāvuma augstuma noregulēšana

VIKING MB 443 T - Plāvuma augstuma noregulēšana - 1

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Savainošanās briesmas! Lai mainītu plaušanas augstumu, jāizslēdz motors.

Var noregulēt 7 dažādus griezuma augstumus 25 mm un 70 mm robežās.

Parasti griezuma augstuma pakāpes ir 2 līdz 6.

  1. pakāpe viszemākais plaušanas augstums

  2. pakāpe visaugstākais plaušanas augstums

I= augstuma regulēšanas sviras priekšējā ass atrodas pie kreisā priekšējā riteņa.

K= augstuma regulēšanas sviras aizmugurējā ass atrodas pie kreisā aizmugurējā riteņa.

I= regulēšanas sviras priekšējā ass un

K= regulēšanas sviras aizmugurējā ass vispirms jānospiež riteņa virzienā, tad jāiegulda vēlamajā pozīcijā (= plaušanas augstumu).

Norādījumi par plaušanas augstumu atrodas tieši blakus regulēšanas svirām, pie korpusa, respektīvi uz zāles savācēja.

NORĀDĪJUMS

Priekšējās ass un aizmugurējās ass iestaṭītajam plaušanas augstumam jābūt identiskam. Atšķirīgs plaušanas augstums ir pamatā ierobežotam uztveršanas ražīgumam.

VIKING MB 443 T - NORĀDĪJUMS - 1

Degviela un motorella

VIKING MB 443 T - Degviela un motorella - 1

9

Motorella

Pirms pirmās iedarbināšanas iepildīt motorellu (ellas mērītājs)! Informāciju par nepieciešamo motorellu un ellas uzpildīšanas daudzumu iegūsiet no motora lietošanas instrukcijas.

Motorellas kontrole

VIKING MB 443 T - Motorellas kontrole - 1

Regulāri veikt ellas stāvokļa kontroli.

Pļāvēju atstāt 2 min. horizontālā stāvoklī, lai ella var nopilēt un pilnībā nosēsties. Lai veiktu mērījumu, ellas mērīšanas stienīti ieskrūvēt līdz galam. Ellas stāvoklim jāatrodas mērījuma stienīša markētajā laukā.

Degviela

leteikums: svaiga firmas ella, normālais benzīns bez svina.

Drošības iekārta

Rokturis motora apstādināšanai

VIKING MB 443 T - Rokturis motora apstādināšanai - 1

10

Zālāja plāvēji

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T,

MB 448 TX ir aprikoti ar motora apstadināšanas ieriči.

Palaižot

B= motora apstādināšanas ierīci, motors tūliņ apstājas, plāvēja nazis apstājas pēc īsa izskrējiena.

Norādījumi zālāja plaušanai

NORĀDĪJUMS

VIKING MB 443 T - NORĀDĪJUMS - 1

Skaistu un biezu zālāju uztur ar biežu plaušanu un īsu zālāja uzturēšanu. Sausā un karstā laikā neplaut par īsu, jo savādāk zālājs saulē izdeg un klūst neglīts!

Ar asu nazi plāvums ir skaistāks nekā ar neasu ar neasu. Tādēl nazi regulāri vajag asināt (specializētais tirgotājs).

Neplaujiet slapju zāli un lietus laikā!

Drošības nolūkos vienmēr lietojiet nebojātu zāles savācēju.

Plaušana nogāzēs

VIKING MB 443 T - Plaušana nogāzēs - 1

5

Drošības dēl VIKING plaujmašīnas ar benzīna motoru nedrīkst lietot nogāzēs ar kāpumu vairāk par 25° (46,6 %). Nogāzēs drīkst plaut tikai šķērsām, bet nekad uz augšu vai uz leju, lai novērstu zaudējumus, kas rodas, zaudējot kontroli pār zālāja plāvēju.

Savainošanās briesmas!

25° nogāzes slīpums atbilst 100 cm horizontālas virsmas kāpumam par 46,6 cm.

Lai nodrošinātu pietiekamu motora ellošanu, izmantojot ierīci nogāzēs, papildus ir jāievēro pievienotajā motora lietošanas instrukcijā ietvertie norādījumi.

ledarbināšana

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

- Pilnībā pārbaudiet teritoriju, kurā aparāts strādās, un atbrīvojiet to no visiem akmeņiem, zariem, drātīm, kauliem un citiem sveškermenīiem.

  • Benzīns jāuzpilda pirms motora palaišanas. Motora darbības laikā vai, kamēr plaujmašīna ir karsta, nedrīkst atvērt degvielas tvertnes aizbāzni vai papildināt benzīnu.
  • Darbiniet uzmanīgi. levērojiet, lai ir pietiekams attālums no kājām līdz griešanas aparātam.
  • Savainošanās briesmas! Nekad nelieciet rokas vai kājas pie vai zem rotējošām detalām.
  • Pļaušanas laikā vienmēr valkājiet stingrus apavus un garās bikses. Nepļaujiet basām kājām vai vieglās sandalēs.
  • Nepļaujiet, ja tuvumā atrodas cilvēki, it īpaši bērni vai dzīvnieki.

Motora iedarbināšana

MB 443, MB 443 T, MB 443 X, MB 448 TX

Lai iedarbinātu atdzisušu motoru, vispirms

21= trīs reizes nospiest benzīna uzpludinātāju. Atkārtoti darbinot siltu motoru, uzpludinātāja darbināšana parasti nav nepieciešama.

Aukstā laikā jaunai iedarbināšanai var būt nepieciešams, ka benzīna uzpludinātājs atkal (trīs reizes) jādarbina.

Arī atkārtoti darbinot pēc tvertnes iztukšošanas un piepildīšanas, benzīna uzpludinātājs trīs reizes jādarbina.

VIKING MB 443 T - MB 443, MB 443 T, MB 443 X, MB 448 TX - 1

VIKING MB 443 T - MB 443, MB 443 T, MB 443 X, MB 448 TX - 2

VIKING MB 443 T - MB 443, MB 443 T, MB 443 X, MB 448 TX - 3

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= motora apturēšanai darbināt un stingri turēt rokturi pie vadītāja augšējās daļas.

NORĀDĪJUMS

Motoru nedarbināt augstā zālē vai viszemākajā plaušanas augstumā, jo tad motora iedarbināšana ir apgrūtināta.

C= startera trosi lēnām izvikt līdz atbalsta punktam, tad spēcīgi vilkt rokas garumā. Trosi lēnām vadīt atpakal, lai starteris to lēnām var uztīt. Atkārtot, kamēr motors sāk darboties.

VIKING MB 443 T - NORĀDĪJUMS - 1

NORĀDĪJUMS

Motors strādā, pamatojoties uz fiksētu gāzes noregulējumu, vienmēr ar optimālu darba apgriezienu skaitu.

Motora apturēšana

Motora izslēgšanai B= palaist valā rokturi, lai motoru apturētu - motors un nazis pēc īsa izskrējiena laika apstāsies.

Piedzina

MB 443 T, MB 448 T, MB 448 TX

VIKING MB 443 T - Piedzina - 1

VIKING MB 443 T - Piedzina - 2

Q= pavilkt sviru - piedziņa: ledarbojas plāvēja piedziņa.

Piedziņas ātrums: 3,5 km/h

Sviru - piedziņa - palaist vaļā: Plāvēja piedziņa izslēdzas.

Zāles savācēja iztukšošana

VIKING MB 443 T - Piedzina - 3

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Savainošanās briesmas!

Motoru vienmēr apturēt pirms savācējgroza nonemšanas.

Pie pilnīgas apstāšanās (pozīcija STOP), zāles savācējs ir pilns un tas ir jāiztukšo.

Zāles savācējgrozu

22= atvērt pie aizbāžna uzliktna un savācēja augšējo dalu atvērt uz augšu.

Piepildīto zāles savācējgrozu apgāzt uz aizmuguri.

Ar

24= iebūvēto rokturi pie zāles savācējgroza apakšējās daļas un

23= iebūvēto rokturi pie zāles savācējgroza augšējās daļas zāles savācējgrozu var ērti iztukšot.

Pēc iztukšošanas augšējo dalu aizvērt ciet un atkal ľaut tai novietoties savā vietā.

Apkope

UZMANIBU

Veicot visus apkopes darbus un strādājot, izvelciet pie naža esošo aizdedzes sveces kontaktdakšu Nekad nepieskarietie kamēr tas nav apstāji Apkopes un tīrīšanas veikt tikai tad, kad mo atdzisis.

VIKING MB 443 T - UZMANIBU - 1

VIKING MB 443 T - UZMANIBU - 2

VIKING MB 443 T - UZMANIBU - 3

Savainošanās briesmas! Strādāt tikai ar cimdiem.

Ja jums nav nepieciešamo zināšanu vai palīglīdzekļu, vienmēr vērsieties pie specializētā tirgotāja. VIKING iesaka apkopes un remonta darbu veikšanu uzticēt tikai VIKING specializētajam tirgotājam.

VIKING iesaka izmantot originālās VIKING rezerves daļas.

Aparāta tīrīšana

Apkopes intervāls: pēc katras lietošanas

Pēc plaušanas aparātu pamatīgi iztīrīt. Rūpīga apiešanās sargā Jūsu zālāja plāvēju no bojājumiem un paildzina tā darbības laiku. Plāvēja apakšējo daļu tīrīt ar suku un ūdeni. Korpusā un izmešanas šahtā iespiedušās zāles paliekas vispirms iztīrīt ar koka nūju.

Notīriet plaušanas nazi.

Nekad üdens strūklu

neraidīt uz motora dalām, blīvējumiem, uzstādīšanas vietām un elektriskām dalām, kā, piemēram, slēdzi. Tam var sekot dārgi remonti.

Nelietojiet kodīgus tīrīšanas līdzekļus. Šādi tīrīšanas līdzekļi var sabojāt sintētisko materiālu un metālus, kas var ietekmēt jūsu VIKING ierīces drošu ekspluatāciju.

Ja jūs nevarat nonemt netīrumus ar ūdeni, birsti vai drānu, VIKING iesaka izmantot īpašu tīrīšanas līdzekli (piem., STIHL īpašo tīrīšanas līdzekli).

VIKING MB 443 T - Nekad üdens strūklu - 1

17

Jãievêro:

veicot tīrīšanas un apkopes darbus, plaujmašina jāapgāž uz priekšu. Nekad negāzt uz sāniem, jo tad izlīs benzīns. Pirms apgāšanas degvielas tvertni iztukšot (braukt, kamēr beidzas), atbrīvot pagriežamos rokturus un pacelt izmešanas vāku.

lekšdedzes dzinējs

Apkopes intervāls: skat. motora lietošanas instrukciju

levērojiet apkalpošanas un apkopes norādījumus, kurus varat iegūt no klātpieliktās motora lietošanas instrukcijas. Lai nodrošinātu ilgu lietošanu, īpaši svarīgi ir tieši pietiekošs ellas stāvoklis, regulāra ellas, kā arī gaisa filtra nomaiņa.

Jātur vienmēr tīras radiatora sekcijas, lai nodrošinātu pietiekošu motora dzesēšanu.

Riteni un ritenu darbiba

Riteņu lodīšu gultņi nav jākopj.

Zobrata pārnesumi nav jākopj.

Plaušanas naža apkope

VIKING MB 443 T - Plaušanas naža apkope - 1

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Savainošanās risks!

Ja jums nav nepieciešamo zināšanu vai palīglīdzekļu, vienmēr vērsieties pie specializētā tirgotāja (VIKING iesaka izmantot VIKING specializēto tirgotāju).

VIKING iesaka izmantot originālās VIKING rezerves daļas.

Apkopes intervāls: pirms katras lietošanas reizes

Paceliet zāles pļāvēju tīrīšanas pozīcijā.

26= Iztīriet zāles plāvēju un pārbaudiet, vai tam nav bojājumu (robu vai plaisu) vai nodiluma, nepieciešamības gadījumā nomainiet.

Nodiluma robežas:

Naža biezumam katrā mērījuma vietā jābūt vismaz 2 m m (pārbaude veicama ar bīdmēru).

Asmeni asināšanas laikā drīkst būt noslīpēti par maksimāli 5 m m.

Lai to pārbaudītu, pielieciet pie priekšējās asmens malas

33= lineālu un pārbaudiet nodilumu.

UZMANIBU

Ja zăles plăvējam nav uzmontëts piegādātais asmens, bet gan, piemēram, kā papildu piederums piegādātais mulčēšanas nazis, attiecīgi ir spēkā citas nodiluma robežas.

VIKING MB 443 T - UZMANIBU - 1

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Savainošanās risks!

Nodilis nazis var nolūzt un izraisīt nopietnus ievainojumus. Tādēl vienmēr ir jāievēro norādes par naža apkopi.

Atkarībā no lietošanas vietas un ilguma asmeņu nodilums ir dažāds. Ja iekārtu lietojat vietās ar smilšainu augsnī vai to bieži lietojat mitros apstākļos, slodze uz nazi ir lielāka un vidējais dilšanas ātrums ir lielāks.

Nomainot plaušanas nazi, vienmēr nomainiet arī naža skrūvi (27), drošības paplāksni (29).

Plaušanas naža asināšana

VIKING MB 443 T - Plaušanas naža asināšana - 1

Apkopes intervāls: ik pēc 25 darba stundām

Ja ar laiku plaušanas rezultāts pasliktinās, droši vien ir nodilis plaušanas nazis.

Plaušanas naža demontēšana

Demontāžai izmantot

25= koka kluci (apmēram 60 x 60 mm), lai pretnostatītu

26= p|aušanas nazim.

27= Atbrīvot naža skrūvi.

Plaušanas naža asināšana

Płaušanas nazis jāasina, ievērojot šādus punktus:

- plaušanas nazi slīpējot, to atdzesēt, piemēram, ar ūdeni. Nedrīkst parādīties zila nokrāsa, tā tiek mazināts griešanas efekts.

  • nazi asināt vienmērīgi, lai novērstu nelīdzsvarotības radītās vibrācijas.
  • nazi pirms ielikšanas pārbaudīt, vai nav bojāts. Asmens ir jānomaina, ja tajā manāmi robi vai plaisas, ja tā asmeņi ir noasināti par vairāk nekā 5 mm no sākotnējā platuma vai, ja nazis kādā vietā ir plānāks par 2 mm (nodiluma robeža).

Plaušanas naža montēšana

Plaušanas nazi montēt ar malām pagrieztām uz augšu. Montējot izmantot

25= koka kluci (apmēram 60 x 60 mm), lai pretnostatītu
26= plaušanas nazim. Plaušanas nazi uzlikt uz
28= naža kārbas un ar
27= naža skrūvi un
29= drošības skrūvi pievilkt ar 60 - 65 Nm uzgriežna atslēgu.

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Precīzi jāievēro noteiktās naža skrūves pievilkšanas nepieciešamība, jo no tā atkarīgs griešanas aparāta nostiprinājuma drošums. Katra asmens montāžas laikā jānomaina stiprinājuma paplāksne (29). Asmens skrūvi (27) papildus nostipriniet ar Loctite 243.

Piedziņas troses kontaktdakšas noregulēšana MB 443 T, MB 448 T, MB 448 TX

Apkopes intervāls: ja nepieciešams (piedziņa neiestājas pie paceltas sviras)

Jaunajiem aparātiem troses vītne nav pareizi noregulēta. Iespējams, ka nolietojoties sajūgam vai izmainot troses vītnes garumu, troses vītne jāpagriež atpakal.

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Ja ir nepareizi noregulēta piedziņas troses vītne, tad, iedarbinot plāvēju, tas var uzsākt kustību nevelamā virzienā un tādējādi savainot personas vai priekšmetus. lestatīšana jāatkārto (nepieciešamības gadījumā vērsieties pie specializētā tirgotāja, VIKING iesaka izmantot VIKING specializēto tirgotāju).

VIKING MB 443 T - UZMANIBU - 2

18

19

Pareiza noregulēšana:

No apmēram trešdaļas sviras ceļa sajūga riteņiem jāblokējas.

ledarbināt piedziņas sviru un zālāja plāvēju vienlaicīgi vilkt atpakal.

MB 443 T, MB 448 TX

30= atbrīvot kontruzgriezni.

31= Izgriezt noregulēšanas skrūvi, līdz sasniegts pareizais regulējums.

31= Noregulēšanas skrūvi

30= nodrošināt ar kontruzgriezni.

MB 448 T

Regulēšanu veic ar vadītāja palīdzību

32= regulēšanas skrūve. Griežot regulēšanas skrūvi “+” virzienā, troses vītnes spriegums palielinās, griežot “-” virziena spriegums samazinās.

UZMANIBU

VIKING MB 443 T - UZMANIBU - 1

Savainošanās bīstamība!

Ja griežot atpakal blokējas piedziņas riteni pie nenoslogotas piedziņas sviras, tad ir nepareizi noregulēta troses vītne un plāvēja pārnesums ir nepārtraukti ieslēgts.

Regulēšana jāatkārto (nepieciešamības gadījumā griezieties licenzētā klientu apkalpošanas centrā).

Ziemas pärtraukums

Pēc ilgākas zālāja plāvēja nelietošanas jāievēro šādi punkti:

  • visas motora un plāvēja ārējās daļas, it īpaši radiatora sekcijas, rūpīgi iztīrīt.
  • visas kustīgās daļas labi ieeļlot, respektīvi ietaukot.
  • degvielas bāku un karburatoru iztukšot (piemēram, iztukšot braucot).

- izskrūvēt aizdedzes sveci un apmēram 3 ml motorellas caur aizdedzes sveces atvērumu iepildīt motorā. Motoru dažas reizes izgriezt bez aizdedzes sveces.

Uzmanību!

Aizdedzes sveces kontaktdakšu neturēt aizdedzes sveces atvēruma tuvumā, jo iespējama aizdegšanās. Aizdedzes sveci atkal ieskrūvēt.

• Veikt ellas mainu.
- Motoru labi nosegt un zālāja plāvēju uzglabāt sausā, no putekliem brīvā telpā normālā stāvoklī.

Uzglabāšana

Uzglabāšanas telpai jābūt sausai un maz puteklainai. Bez tam plaujmašīnu jāuzglabā bērniem nepieejamā vietā. lespējamie zālāja plāvēja bojājumi pamatā jānovērš pirms nolikšanas uzglabāšanā, lai tas būtu lietošanas kārtībā. Degvielas bāku un karburatoru iztukšot (piemēram, iztukšot braucot).

Parastās rezerves daļas

Plaušanas nazis MB 443, MB 443 C, MB 443 T, MB 443 X 6336 702 0100

Plaušanas nazis MB 448, MB 448 T, MB 448 TX 6356 702 0100

NORĀDĪJUMS

Plaušanas naža stiprinājuma sastāvdaļas (piemēram, naža skrūve, drošības blīve) ir jānomaina, ja tiek mainīts plaušanas nazis vai veikta montāža. Rezerves daļas var iegādāties pie „VIKING“ specializētā tirgotāja.

VIKING MB 443 T - NORĀDĪJUMS - 1

Apkārtējās vides aizsardzība

VIKING MB 443 T - Apkārtējās vides aizsardzība - 1

Nogriezto zāli neizmest atkritumos, bet gan kompostrēt.

lepakojumi, aparāts un piederumi ir izgatavoti no otreizējās pārstrādes materiāliem, un tie atbilstoši jāuzglabā. Atdalītā, apkārtējai videi labvēlīgā materiālu palieku škirošana nodrošina vērtīgo materiālu atkārtotu izmantošanu. Tādēļ pēc katras lietošanas japievieno atkritumu savācējiekārtai.

Nodilumu minimizēšana un bojājumu novēršana

Svarīgi norādījumi apkopei un kopšanai, produktu grupai

Benzīna zālāja plāvējs

Lūdzu, noteikti ievērojiet šādus svarīgus norādījumus Jūsu VIKING aparāta bojājumu vai pārmērīgas nolietošanās novēršanai:

1. Nolietotās daļas

Dažas VIKING ierīces daļas pie noteikta ilguma lietošanas ir pakļautas normālam nolietošanās procesam, un atkarībā no lietošanas veida un ilguma savlaicīgi jānomaina. Pie tā, starp citu, pieder:

  • nazis
  • savācējgrozs
  • kīla siksnas
    (MB 443 T, MB 448 T, MB 448 TX)

2. Šīs lietošanas instrukcijas priekšrocību ievērošana

VIKING aparāta lietošana, apkope un glabāšana jāveic tik rūpīgi, kā aprakstīts šajā lietošanas instrukcijā. Datus par benzīnu un motore||u sk. dzinēja ražotāja lietošanas instrukcijā. Par visiem bojājumiem, kurus izraisa drošības, apkalpes, apkopes norādījumu neievērošana, atbildīgs pats lietotājs.

Tas īpaši attiecas uz:

- nav priekšrakstiem atbilstošs ražojuma pielietojums;

- ražojumā nav VIKING atcelto pārmainu;

- instrumentu vai piederumu izmantošana, kuru lietošana ierīcē nav atļauta, nav tai paredzēta vai kuru kvalitāte ir zema;

- produkta izmantošana sporta vai sacensību pasākumos;

- zaudējumi, kas radušies tālāk izmantojot produkta būvdaļas ar defektiem.

3. Apkopes darbi

Visi darbi, kas minēti sadaļā "Apkope", jāveic regulāri. Ja šos apkopes darbus nevar veikt lietotājs pats, tie ir jāuztic specializētajam tirgotājam.

VIKING iesaka apkopes un remonta darbu veikšanu uzticēt tikai VIKING specializētajam tirgotājam.

VIKING specializëtie tirgotāji tiek regulāri apmācīti un to rīcībā tiek nodota tehniskā informācija.

Ja šos darbus nokavē, var rasties bojājumi, par kuriem jāatbild lietotājam.

Pie tiem, starp citu, pieskaitāmi:

- korozija - un citi bojājumi, kas radušies neatbilstošas uzglabāšanas rezultātā;

- ierīces bojājumi, kas rodas, izmantojot zemas kvalitātes rezerves daļas;

- bojājumi, kas rodas savlaicīgi neveiktas vai nepietiekami veiktas apkopes rezultātā, vai bojājumi, kas rodas, veicot apkopi vai remontu darbnīcās, kas nav pakļautas specializētajiem tirgotājiem.

Ražotāja CE atbilstības izskaidrojums

Mēs,

VIKING GmbH

paziņojam, ka iekārta

zālāja plāvējs, ar roku vadāms, ar iekšdedzes dzinēju

fabrikas marka: VIKING

sērijas identifikācijas numurs: 6336

tips: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

sērijas identifikācijas numurs: 6356

tips: MB 448.0

MB 448.0 T

MB 448.0 TX

ar šādām EG (Eiropas

Savienības) direktīvām:

Ražojums izstrādāts un izgatavots saskaṇā ar šādām normām:

EN 836

Lietiškā atbilstības

novērtēšanas metode:

Pielikums VIII (2000/14/EC)

Minētās iestādes nosaukums un adrese, kas piedalās ražošanā:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Tehniskās dokumentācijas sastādīšana un uzglabāšana:

Johann Weiglhofer

VIKING GmbH

Izmērītais trokšņa jaudas līmenis:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Garantētais trokšņa jaudas līmenis:

96 dB(A)

Ražošanas gads un sērijas numurs ir norādīti uz iekārtas datu plāksnītes.

Langkampfen, 03.01.2011

VIKING GmbH

VIKING MB 443 T - Ražotāja CE atbilstības izskaidrojums - 1

Weiglhofer

Pētījumu un produkcijas

attīstības nodalas vadītājs

Klūdu meklēšana

Traucējums Iespējamie iemesli Trūkumu novēršana AttēlsLappuse
- motors nesāk darboties - nav nospiests motoraapstāšanās rokturis-tvertnē nav degvielas;degvielas pievads aizblīvējies-tvertnē nekvalitātīva, netīra vai veca degviela-netīrs gaisa filtrs-aizdedzes sveces kontaktdakša novirzījusies no aizdedzes sveces; aizdedzes kabelis slikti piestiprināts kontaktdakšai-aizdedzes svece sarūsējusi vai bojāta;nepareizs attālums starp elektrodiem-motors vairāku startēšanas mēģinājumu rezultātā "nosēdies"- pieblīvējies plaujmašīnas korpuss-nospiest rokturi - motora apstāšanās līdz šķērssijai-papildināt degvielu, iztīrīt degvielas padeves vadu-lietojet svaigu firmas degvielu, normālu benzīnu bez svina, tīrīt karburatoru-tīrīt gaisa filtru- uzlikt aizdedzes sveču kontaktdakšu,pārbaudīt savienojumu starp aizdedzes kabeli un kontaktdakšu-tīrīt vai apmainīt aizdedzes sveci; noregulēt attālumu starp elektrodiem-aizdedzes sveci izskrūvēt un nosusināt, startera trosi vairākas reizes izvilkt cauri, iepriekš izskrūvējot aizdedzes sveci-tīrīt plāvēja korpusu (lai tīrītu, izvilkt aizdedzes sveču kontaktdakšu)877[ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ]11991716
-apgrūtināta iedarbināšana vai atpaliek motora jauda-pārāk augstas vai mitras zāles plaušana-pieblīvējies plaujmašīnas korpuss-netīrs gaisa filtrs-aizdedzes svece sarūsējusi-plāvēja nazis kluvis neass vai nodilis- ūdens iekluvis degvielas tvertnē un karburatorā; karburators aizblīvējies-griešanas augstumu un plaušanas ātrumu pielāgot plaušanas noteikumiem-tīrīt plāvēja korpusu (lai tīrītu, izvilkt aizdedzes sveču kontaktdakšu)- tīrīt gaisa filtru-tīrīt aizdedzes sveci-plaušanas nazi uzasināt vai apmainīt- iztukšot degvielas tvertni, tīrīt degvielas vadu un karburatoru69[ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ]

Skat. motora lietošanas instrukciju
✿ nepieciešamības gadījumā vērsieties pie specializētā tirgotāja, VIKING iesaka izmantot VIKING specializēto tirgotāju.

Traucējums lespējamie iemesli Trūkumu novēršana AttēlsLappuse
- nekādu pārnesumu, iedarbinot ar piedziņas rokturi- nepareizi noregulēta piedziņas troses vītne- pārregulēt piedziņas troses vītni11 18
- motors sakarst - netīras radiatora sekcijas- motorā pārāk zems eļļas līmenis- tīrīt radiatora sekcijas- papildināt motoreļļu97179
- darbības laikā stipras vibrācijas - naža skrūves valīgas- motora stiprinājums valīgs- nepareizas asināšanas vai lūzuma dēļ nazis ir nelīdzsvarots- pievilkt naža skrūves (nepieciešamības gadījumā sameklēt licenzētu klientu apkalpošanas dienestu)- pievilkt motora stiprinājuma skrūves- nazi uzasināt atkārtoti vai nomainīt10, ✕×101616
- netīrs griezums, zālājs klūst dzeltens- plāvēja nazis klʊvis neass vai nodilis- padeves ātrums salīdzinot ar plāvuma augstumu ir par lielu- plaušanas nazi uzasināt vai apmainīt- samazināt padeves ātrumu un/vai izvēlēties pareizo griezuma augstumu106168
- aizblīvējies izmešanas kanāls- nodilis plaušanas nazis- pārāk augstas vai mitras zāles plaušana- nomainīt plaušanas nazi- griešanas augstumu un plaušanas ātrumu pielāgot plaušanas noteikumiem (izvēlēties pareizo plaušanas augstumu)106168

Skat. motora lietošanas instrukciju
✿ nepieciešamības gadījumā vērsieties pie specializētā tirgotāja, VIKING iesaka izmantot VIKING specializēto tirgotāju.

Tehniskie dati

fabrikas marka: VIKING
VienībaMB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 XMB 443.0 TMB 448.0MB 448.0 T /
Sērijas identifikācija 6336 6336 6356 6356 Motors, veids 4-taktu iekšdedzes dzinējs Motora tips B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 / B&S Series 675 / B&S Series 550 B&S Series 450
Nominālā jauda nominālajam apgriezienu skaitamkW-U/min2,1-2900 / 2,3-2800 / 1,9-29002,1-29002,3-28002,3-2800 / 2,0-2800
Cilindra darba tilpumsccm158 / 190 / 148158190190 / 158
Degvielas tvertneI0,9 / 1,5 / 0,90,91,51,5 / 0,9
Griešanas ierīces veidsnaža mērītājsnaža mērītājsnaža mērītājsnaža mērītājs
Griešanas platumscm41414646
Griešanas ierīces apgriezienu skaitsU/ min2900 / 2800 / 2900290028002800 / 2800
Atbilstoša direktīva 2000/14/EC Garantētais trokšņu jaudas līmenis LWAd Atbilstoši EN 836: Trokšņu spiediena līmenis darba vietā LpAdB(A) 969696 / 96
dB(A) 82,582,58484 / 83
Dotais vibrāciju rādītājs saskaņā ar EN 12096: mērītā vērtība aħw Nedrošība K Mērījums saskaņā ar EN 20 643m/sek. ^2 m/sek. ^2 6,30 / 5,24 / 5,10 2,52 / 2,09 / 2,046,64 2,665,00 2,505,00 / 5,09 2,50 / 2,04
Starta ierīce Drošības iekārtatroses starts motora apturēšanatroses starts motora apturēšanatroses starts motora apturēšanatroses starts motora apturēšana
Piegriešanas apjoms naža skrūveiNm60 - 6560 - 6560 - 6560 - 65
Riteņi v/hmm180/180180/200180/200180/200
Riteņa pārnesums-1- ātrums uz priekšu-1- ātrums uz priekšu
Griešanas augstumsmm30-7030-7030-7030-70
Zāles savākšanas kārbaI60606060
L/B/Hcm146/46/102146/48/102149/50/102149/50/102
Svarskg23 / 27 / 24262730 / 26

Apkopes grafiks

Iedodiet šo lietošanas instrukciju jūsu VIKING specializētajam tirgotājam, kad uzticat viņam jūsu VIKING izstrādājuma apkopes darbu veikšanu. Jūsu VIKING specializētais tirgotājs apstiprina nodalā „Servisa plāns“ aprakstītu priekšrakstiem atbilstošu servisa darbu veikšanu.

Modelis: MB

Sērijas numurs:

VIKING MB 443 T - Apkopes grafiks - 1

Nodošana

Datums: ____ ____ ____ ____

VIKING specializētā tirgotāja zīmogs

Nākamā apkope

Datums: ____ ____ ____ ____ ____

Datums: ____ ____ ____ ____

VIKING specializētā tirgotāja zīmogs

Nākamā apkope

Datums: ____ ____ ____ ____

Datums: ____ ____ ____ ____

VIKING specializētā tirgotāja zīmogs

Nākamā apkope

Datums: ____ ____ ____ ____ ____

Datums: ____ ____ ____ ____

VIKING specializētā tirgotāja zīmogs

Nākamā apkope

Datums:

Datums: ____ ____ ____ ____

VIKING specializētā tirgotāja zīmogs

Nākamā apkope

Datums: ____ ____ ____ ____ ____

Datums: ____ ____ ____ ____ ____

VIKING specializētā tirgotāja zīmogs

Nākamā apkope

Datums: ____ ____ ____ ____ ____

Datums: ____ ____ ____ ____

VIKING specializētā tirgotāja zīmogs

Nākamā apkope

Datums: ____ ____ ____ ____ ____

VIKING MB 443 T - Apkopes grafiks - 2

text_image Datums: _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________

VIKING MB 443 T - Apkopes grafiks - 3

text_image Datums: _________ _________ _________ _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________ _________ _________ _________

VIKING MB 443 T - Apkopes grafiks - 4

text_image Datums: _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________

VIKING MB 443 T - Apkopes grafiks - 5

text_image Datums: _________ _________ _________ _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________ _________ _________ _________

VIKING MB 443 T - Apkopes grafiks - 6

text_image Datums: _________ _________ _________ _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________ _________ _________ _________

VIKING MB 443 T - Apkopes grafiks - 7

text_image Datums: _________ _________ _________ _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________ _________ _________ _________

VIKING MB 443 T - Apkopes grafiks - 8

text_image Datums: _________ _________ _________ _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________ _________ _________ _________

VIKING MB 443 T - Apkopes grafiks - 9

text_image Datums: _________ _________ _________ _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________ _________ _________ _________

VIKING MB 443 T - Apkopes grafiks - 10

text_image Datums: _________ _________ _________ _________ VIKING specializētā tirgotāja zīmogs Nākamā apkope Datums: _________ _________ _________ _________

Gerbiami pirkėjai,

Satura rādītājs Noklikšķiniet uz virsraksta, lai piekļūtu tam
Rokasgrāmatas palīgs
Darbina Anthropic
Gaidu jūsu ziņojumu
Informācija par produktu

Zīmols : VIKING

Modelis : MB 443 T

Kategorija : Zāles pļāvējs
