LIETOŠANAS INSTRUKCIJA MB 2 RC VIKING

LV Lietošanas pamācība

LT Naudojimo instrukcija

RO Instructiuni de utilizare

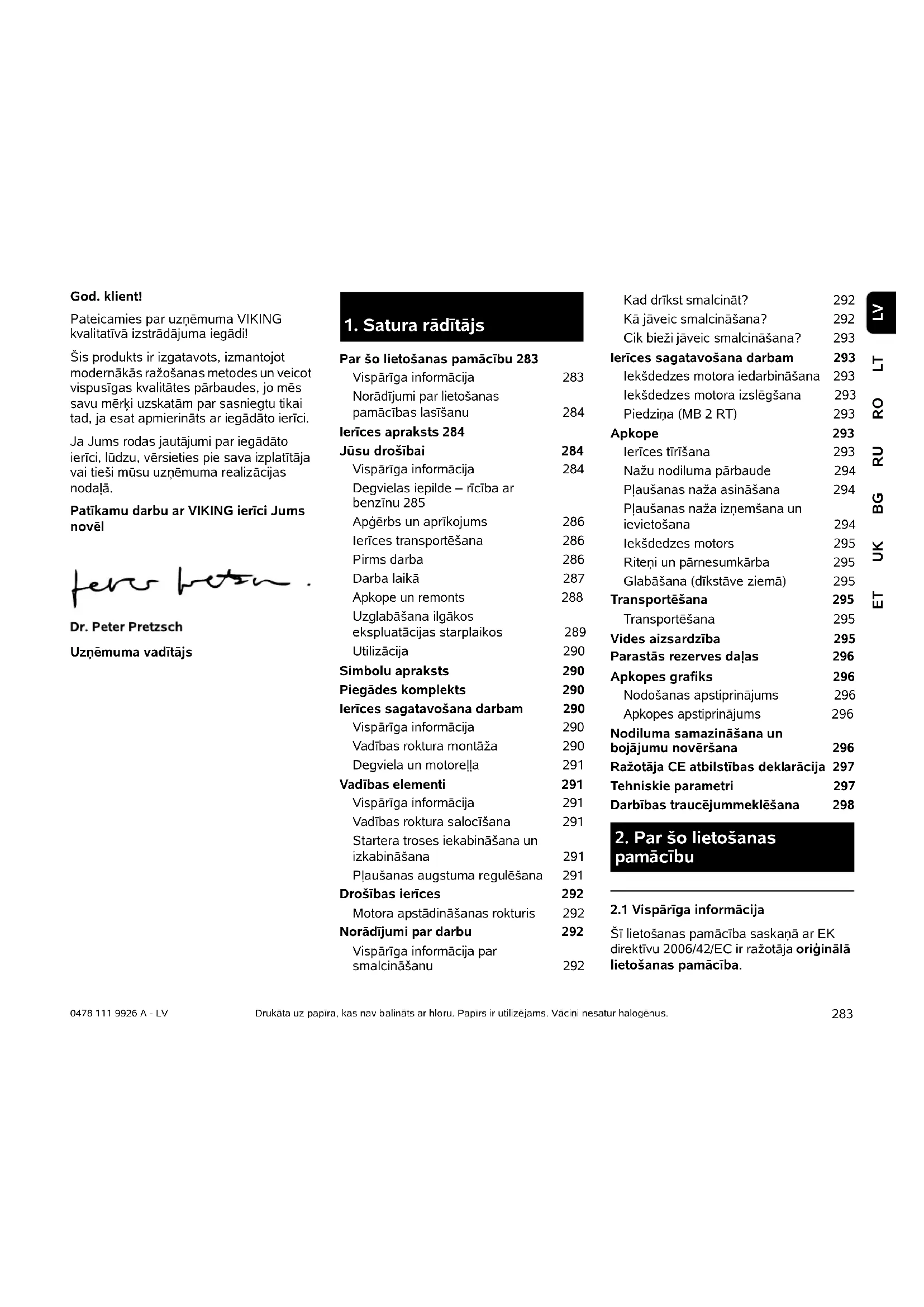

Pateicamies par uzņēmuma VIKING kvalitatīvā izstrādājuma iegādi!

Šis produkts ir izgatavots, izmantojot modernākās ražošanas metodes un veicot vispusīgas kvalitātes pārbaudes, jo mēs savu mērki uzskatām par sasniegtu tikai tad, ja esat apmierināts ar iegādāto ierīci.

Ja Jums rodas jautājumi par iegādāto ierīci, lūdzu, vērsieties pie sava izplatītāja vai tieši mūsu uznēmuma realizācijas nodalā.

Patikamu darbu ar VIKING ieriči Jums novël

Dr. Peter Pretzsch

Uznēmuma vadītājs

1. Satura rādītājs

Par šo lietošanas pamācību 283

Vispārīga informācija 283

Norādījumi par lietošanas pamācības lasīšanu 284

lerīces apraksts 284

Jūsu drošībai 284

Vispārīga informācija 284

Degvielas iepilde – rīcība ar benzīnu 285

Apgērbs un aprīkojums 286

lerīces transportēšana 286

Pirms darba 286

Darba laikā 287

Apkope un remonts 288

Uzglabāšana ilgākos ekspluatācijas starplaikos 289

Utilizācija 290

Simbolu apraksts 290

Piegādes komplekts 290

lerīces sagatavošana darbam 290

Vispārīga informācija 290

Vadības roktura montāža 290

Degviela un motorella 291

Vadības elementi 291

Vispārīga informācija 291

Vadības roktura salocīšana 291

Startera troses iekabināšana un izkabināšana 291

Plaušanas augstuma regulēšana 291

Drošības ierīces 292

Motora apstādināšanas rokturis 292

Norādījumi par darbu 292

Vispārīga informācija par smalcināšanu 292

Kad drīkst smalcināt? 292

Kā jāveic smalcināšana? 292

Cik bieži jāveic smalcināšana? 293

Ierīces sagatavošana darbam 293

lekšdedzes motora iedarbināšana 293

lekšdedzes motora izslēgšana 293

Piedziņa (MB 2 RT) 293

Apkope 293

lerīces tīrīšana 293

Nažu nodiluma pārbaude 294

Płaušanas naža asināšana 294

Plaušanas naža iznemšana un ievietošana 294

lekšdedzes motors 295

Riteņi un pārnesumkārba 295

Glabāšana (dīkstāve ziemā) 295

Transportēšana 295

Transportēšana 295

Vides aizsardzība 295

Parastās rezerves daļas 296

Apkopes grafiks 296

Nodošanas apstiprinājums 296

Apkopes apstiprinājums 296

Nodiluma samazināšana un bojājumu novēršana 296

Ražotāja CE atbilstības deklarācija 297

Tehniskie parametri 297

Darbības traucējummeklēšana 298

2. Par što lietošanas pamācību

2.1 Vispārīga informācija

Šī lietošanas pamācība saskaņā ar EK direktīvu 2006/42/EC ir ražotāja originālā lietošanas pamācība.

Uznēmums VIKING nepārtraukti strādā, lai attīstītu piedāvātos produktus. Tāpēc mēs saglabājam tiesības veikt piegādes komplekta izmaiņas, kas attiecas uz produktu formu, tehniku un aprīkojumu. Tādējādi nevar izvirzīt nekādas prasības, atsaucoties uz šajā brošūrā minētajiem datiem un attēliem.

2.2 Norādījumi par lietošanas pamācības lasīšanu

Attēli un teksti apraksta noteiktus rīcības solus.

Šajā lietošanas pamācībā ir paskaidroti visi attēlu simboli, kas atrodas uz ierīces.

Skatīšanās virziens

Lietošanas pamācībā norādītais skatīšanās virziens pa kreisi un pa labi: lietotājs stāv aiz ierīces (darba pozīcija).

Norādes uz nodalām

Ar bultiņu ir sniegtas norādes uz attiecīgajām nodalām un apakšnodalām, kur atrodams detalizētāks skaidrojums. Šis piemērs ietver norādi uz nodaļu: (⇔ 4.)

Teksta fragmentu markējums

Aprakstītie norādījumi var būt apzīmēti tālāk minētajos veidos.

Rīcības soli, kas lietotājam norāda veikt kādu darbību:

- izmantojot skrūvgriezi, atskrūvējiet skrūvi (1), nospiediet rokturi (2)...

Vispārīgs uzskaitījums:

– produkta izmantošana sporta vai sacensību pasākumos.

Teksti ar papildu nozīmi

Lai īpaši izceltu teksta fragmentus ar papildu nozīmi, lietošanas pamācībā tiem pievienots kāds no tālāk minētajiem simboliem.

Bīstami!

Negadījumu un smagu savainojumu gūšanas risks. Nepieciešams veikt konkrētas darbības vai izvairīties no tām.

Bridinājums!

Savainošanās risks. Noteikts rīcības veids pasargā no iespējamas vai paredzamas savainojumu gūšanas.

Uzmanību!

Brīdina par viegliem savainojumiem vai materiāliem zaudējumiem, kuru rašanos var novērst, veicot konkrētas darbības.

Norādījums

Informācija par labāku ierīces izmantošanu un iespējami nepareizas lietošanas novēršanu.

Teksti, kas saistīti ar attēliem

Attēli, kuros paskaidrota ierīces lietošana, ir sniegti lietošanas pamācības sākumā.

Kameras simbols tiek izmantots, lai attēlu lappusēs redzamos attēlus sasaistītu ar attiecīgo šīs lietošanas pamācības teksta daļu.

3. lerīces apraksts

1 Motora apstādināšanas rokturis

2 Piedziñas svira (MB 2 RT)

3 Vadības rokturis

4 Troses vadotne

5 Ātrais fiksators

6 Troses turētājs

7 Plaušanas augstuma regulēšana aizmugurē

8 Płaušanas augstuma regulēšana priekšpusē

9 Transportēšanas rokturis priekšpusē

10 lekšdedzes motors

11 Benzīna uzpludinātājs (MB 2 R)

12 Kabela skava MB 2 RC: 1 gb.

4. Jūsu drošībai

4.1 Vispārīga informācija

Strādājot ar šo ierīci, nelaimes gadījumu novēršanas nolūkos noteikti jāievēro šie priekšraksti.

Pirms pirmās nodošanas ekspluatācijā uzmanīgi izlasiet visu lietošanas pamācību. Glabājiet lietošanas pamācību,

lai to varētu izmantot vēlāk.

levērojiet ekspluatācijas un apkopes noteikumus, kas ietverti atseviškajā iekšdedzes motora lietošanas pamācībā.

Šie drošības pasākumi ir nepieciešami jūsu drošībai, tomēr to uzskaitījums nav pilnīgs. Vienmēr izmantojiet ierīci saprātīgi un atbildīgi. Atcerieties, ka ierīces lietotājs ir atbildīgs par negadījumiem, kas var notikt ar citām personām vai to īpašumu.

Izpētiet ierīces sastāvdaļas un ierīces lietošanu.

Ierīci atļauts izmantot tikai personām, kas izlasījušas lietošanas pamācību un iepazinušās ar ierīces lietošanu. Pirms ekspluatācijas uzsākšanas lietotājam jāsaņem profesionāla un praktiska apmācība. Lietotājam jāsaņem norādījumi no pārdevēja vai cita speciālista par ierīces drošu lietošanu.

Apmācības laikā lietotājam īpaši jāpaskaidro, ka darbā ar ierīci jābūt ľoti rūpīgam un nopietni jākoncentrējas.

Nosmakšanas risks!

Ja bērni spēlējas ar iesainojuma materiālu, pastāv nosmakšanas risks. Neglabājiet iesainojuma materiālu bērniem pieejamā vietā.

Ierīci un tās pierīces drīkst nodot (aizdot) tikai tām personām, kas vispusīgi pārzina šo modeli un tā lietošanu. Lietošanas pamācība ir ierīces sastāvdaļa, un tā vienmēr jānodod kopā ar ierīci.

Izmantojiet ierīci, kad esat pietiekami atpūties un esat labā fiziskajā vai garīgajā stāvoklī. Ja jums ir veselības problēmas, konsultējieties ar ārstu, vai iespējams strādāt ar ierīci. Ar šo ierīci nedrīkst strādāt pēc alkohola, reakcijas spējas samazinošu medikamentu vai narkotiku lietošanas.

Neļaujiet ierīci lietot bērniem vai jauniešiem, kas jaunāki par 16 gadiem. Vietējos noteikumos var būt noteikts minimālais ierīces lietotāja vecums.

Šo ierīci nedrīkst lietot personas (jo īpaši bērni) ar fiziskās, maņu vai garīgās attīstības traucējumiem vai personas, kurām nav pieredzes un/vai zināšanu šādu ierīču lietošanā, ja vien tās neuzrauga par šo personu drošību atbildīga persona vai arī ja uzraugošā persona tās nav instruējusi šo ierīci lietot. Uzraugiet bērnus, lai tie nerotalātos ar ierīci.

Ierīce paredzēta tikai personiskai lietošanai.

Uzmanību – negadījumu risks!

Zālesplāvējs ir paredzēts tikai zāles plaušanai. Izmantošana citiem mērķiem nav atlauta, var būt bīstama un izraisīt ierīces bojājumus.

Tā kā lietotājs var gūt miesas bojājumus, zālesplāvēju nedrīkst izmantot tālāk norādītajiem mērkiem (nepilnīgs uzskaitījums):

• krūmu, dzīvžogu un krūmāju apgriešanai;
  – augu stīgu apgriešanai;
• zālāja kopšanai jumta terašu un balkonu apstādījumos;
  – koku un dzīvžogu atgriezumu sagatavošanai un smalcināšanai;
  – celinu tīrīšanai (nosūkšanai, aizpūšanai);
• zemes pacēlumu, piemēram, kurmju rakumu, nolīdzināšanai.

Drošības apsvērumu dēl ir aizliegts veikt ierīces izmainas, izņemot noteikumiem atbilstošu piederumu montāžu, ko atļauj uzņēmums VIKING; turklāt šādas darbības pātrauc garantijas darbību. Informāciju par pieļautajiem piederumiem varat saņemt pie VIKING specializētā izplatītāja.

Ipaši ir aizliegtas jebkādas izmainas ierīcē, kas palielina tās jaudu vai iekšdedzes motora vai elektromotora apgriezienu skaitu.

Izmantojot ierīci, aizliegts transportēt priekšmetus, dzīvniekus un personas, jo īpaši bērnus.

Izmantojot ierīci publiskās vietās, parkos, sporta laukumos, ielu malās, lauksaimniecības un mežsaimniecības uzņēmumos, jāievēro īpaša piesardzība.

Uzmanību! Vibrāciju izraisīts kaitējums veselībai! Pārāk liela slodze, ko rada vibrācijas, var izraisīt asinsrites vai nervu

sistēmas darbības traucējumus, jo īpaši cilvēkiem ar asinsrites problēmām. Ja jums parādās simptomi, kuru iemesls var būt vibrāciju radītā slodze, dodieties pie ārsta.

Šie simptomi lielākoties rodas pirkstos, rokās vai roku locītavās un var izpausties šādi (uzskaitījums ir nepilnīgs):

• s a j ūtu zudums,
• s āpes,
• vājums muskuļos,
• izmaiņas ādas krāsā,
• nepatikama knudoña.

4.2 Degvielas iepilde – rīcība ar benzīnu

Draudi dzīvībai!

Benzins ir indīgs un ľoti ātri uzliesmojošs.

Benzīnu glabājiet tikai tam paredzētās un pārbaudītās tvertnēs (kannās). Degvielas tvertņu vāciņus vienmēr uzskrūvējiet un pievelciet. Bojāti vāciņi drošības apsvērumu dēl ir jānomaina.

Dzērienu pudeles vai tamlīdzīgas tvertnes neizmantojiet ekspluatācijas materiālu, piemēram, degvielas, utilizēšanai vai uzglabāšanai. Kāds – īpaši bērns – no tās var padzerties.

Benzīnu neglabājiet dzirksteļu, atklātas liesmas, ilgstošu liesmu, siltuma avotu un citu aizdegšanās avotu tuvumā.

Nesmēkēt!

Uzpildiet degvielu tikai ārpus telpām un uzpildes laikā nesmēkējiet.

Pirms degvielas uzpildīšanas apstādiniet iekšdedzes motoru un laujiet tam atdzist.

Benzins jäuzpilda pirms iekšdedzes motora iedarbināšanas. Kamēr darbojas iekšdedzes motors vai kamēr ierīce ir karsta, nedrīkst atvērt degvielas tvertnes vāciņu vai pieliet benzīnu.

Degvielas tvertni nepiepildiet līdz galam, bet tikai līdz apm. 4 cm zem iepildes īscaurules malas, lai atstātu vietu, kur degvielai izplesties.

Ja pārplūdis benzīns, iekšdedzes motoru iedarbiniet tikai tad, kad notīrīta ar benzīnu nolietā virsma. Līdz benzīna tvaiku izgarošanai jānovērš aizdegšanās iespēja (jānoslauka).

Izlijusi degviela vienmēr ir jāsaslauka.

Ja uz apgērba izšlakstijies benzīns, apgērbs jānomaina.

Nekad neuzglabājiet ierīci telpās, ja tās degvielas tvertnē ir benzīns. Benzīna tvaiki var nonākt saskarē ar atklātu liesmu vai dzirkstelēm un uzliesmot.

Ja tvertne jāiztukšo, dariet to ārpus telpām.

4.3 Apgērbs un aprīkojums

Darba laikā vienmēr nēsājiet stingrus apavus ar neslīdošām zolēm. Nekad nestrādājiet bez vai, piemēram, sandalēs.

Apkopes darbu veikšanas un ierīces transportēšanas laikā vienmēr valkājiet ciešus cimdus, sasieniet un apslēpiet tus (ar lakatu, cepuri utt.).

Asinot plaušanas asmeni, uzlieciet piemērotas aizsargbrilles.

Ierīci atlauts lietot tikai tad, ja lietotājs valkā garas bikses un piegulošu apgērbu.

Nekad nenēsājiet plandošu apgērbu, kas var aptīties ap kustīgām plāvēja dalām (vadības sviru) – nenēsājiet arī rotaslietas, kaklasaites un šalles.

4.4 lerīces transportēšana

Strādājiet tikai cimdos, lai izvairītos no savainojumiem, ko var izraisīt asas un karstas ierīces dalas.

Netransportējiet ierīci, ja iekšdedzes motors ir ieslēgts. Pirms transportēšanas izslēdziet iekšdedzes motoru, ľaujiet nažiem apstāties, atvienojiet aizdedzes atslēgas kontaktspraudni.

lerīci transportējiet tikai ar atdzesētu iekšdedzes motoru un iztukšotu degvielas tvertni.

Lietojiet atbilstošus iekraušanas palīglīdzekļus (iekraušanas rampas, pacelšanas ierīces).

Nostipriniet ierīci uz kravas platformas ar pareizi izvietotiem stiprinājuma līdzekliem (siksnām, trosēm, virvēm utt.).

Paceļot un pārnesot ierīci, izvairieties pieskarties plaušanas asmenim.

Īpaši ievērojiet norādes sadaļā „Transportēšana”. Tajā aprakstīts, kā iekārta jāpaceļ vai jānostiprina. (⇒ 13.)

Ierīces transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši noteikumus attiecībā uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

4.5 Pirms darba

Pārliecinieties, vai ierīci izmanto tikai tādas personas, kas ir izlasījušas lietošanas pamācību.

Pirms ierīces lietošanas pārbaudiet, vai degvielas sistēmā nav sūču, īpašu uzmanību pievērsiet redzamajām daļām, piemēram, degvielas tvertnei, tās vāciņam un cauruļu savienojumiem. Ja manāmas sūces vai bojājumi, neiedarbiniet iekšdedzes motoru – pastāv ugunsbīstamība! Pirms ierīces lietošanas tā jāpārbauda specializētajam izplatītājam.

levērojiet vietējās pašvaldības noteikto dārza tehnikas ar iekšdedzes motoru vai elektromotoru lietošanas laiku.

Pilnībā pārbaudiet teritoriju, kur ierīce tiks izmantota, un atbrīvojiet to no akmeņiem, zariem, stieplēm, kauliem un citiem sveškermeniem, ko zāles plāvējs varētu uzmest gaisā. Škēršlus (piem., celmus, koku saknes) garā zālē var nemaz nepamanīt.

Tāpēc pirms darba ar ierīci atzīmējiet visus zālājā paslēptos objektus (škēršļus), ko nav iespējams pārvietot.

Pirms ierīces lietošanas nomainiet visas nolietotās un bojātās detaļas. Ja uz ierīces esošie bīstamības un brīdinājuma norādījumi ir bojāti vai nav salasāmi, tie ir jānomaina. Jaunas uzlīmes un citas rezerves detaļas varat iegādāties no specializētā VIKING tirgotāja.

Pirms ierīces lietošanas pārbaudiet, vai aizdedzes atslēgas kontaktspraudnis ir cieši un droši nostiprināts uz aizdedzes sveces.

lerīci izmantojiet tikai lietošanai drošā stāvoklī. Pirms lietošanas sākšanas katreiz pārbaudiet:

• vai ierīce ir samontēta atbilstoši noteikumiem;
• vai griešanas darbarīks un plaušanas mehānisms kopumā (plaušanas nazis, stiprinājuma elementi, plaušanas mehānisma korpuss) ir nevainojamā stāvoklī; īpaši pārliecinieties, vai visi elementi ir droši nostiprināti, nav bojāti (bez robiem vai plaisām) un nodiluši; (⇒ 12.2)
  – vai tvertnes vāciņš ir uzskrūvēts pareizi;
  – vai degvielas tvertne un tās padeves daļas, kā arī tvertnes vāks ir nevainojamā tehniskā stāvoklī;
• vai drošības iekārtas (piem., motora apstādināšanas rokturis, korpuss, vadības rokturis, aizsargrežgis) ir nevainojamā tehniskā stāvoklī un darbojas atbilstīgi priekšrakstiem;
• vai ellas iepildes noslēgs ir uzskrūvēts pareizi.

Ja nepieciešams, veiciet visus nepieciešamos darbus vai lūdziet tos veikt specializētajam izplatītājam. „VIKING” iesaka „VIKING” specializēto izplatītāju.

4.6 Darba laikā

Nekad nestrādājiet, ja bīstamajā zonā atrodas dzīvnieki vai personas, jo īpaši bērni.

lerīcē uzstādīto ieslēgšanas un drošības aprīkojumu nedrīkst nonemt, tāpat nedrīkst apiet tā funkcijas. Motora apstādināšanas rokturi nepiestipriniet stūres stienim (piem., piesienot).

Uzmanību – savainošanās risks!

Nekad nelieciet rokas vai kājas pie rotējošām detaļām vai zem

tām. Nekad neaizskariet rotējošo nazi.

Vienmēr ievērojiet drošu attālumu, kas atkarīgs no vadības roktura novietojuma. Vadības rokturim vienmēr jābūt montētam pareizi, un to nedrīkst izmainīt. Nelietojiet ierīci ar salocītu vadības rokturi.

Pie vadības roktura nekad nepiestipriniet priekšmetus (piemēram, darba apgērbu).

Strādājiet tikai dienas gaismā vai labā mākslīgā apgaismojumā.

Nestrādājiet ar ierīci lietus un negaisa laikā, jo īpaši, ja pastāv zibens spēriena risks.

Ja pamatne ir mitra, samazinātas stabilitātes dēļ palielinās nelaimes gadījumu risks.

Strādājiet īpaši piesardzīgi, lai novērstu paslīdēšanu. Ja iespējams, izvairieties no ierīces izmantošanas uz mitras pamatnes.

Izplūdes gāzes

Draudi dzīvībai saindēšanās dēl! Nelabuma, galvassāpju, redzes traucējumu (piemēram, samazināta redzes lauka), dzirdes traucējumu, reiboṇa, atslābstošu koncentrēšanās spēju gadījumā nekavējoties pārtrauciet darbu. Šo simptomu rašanos var izraisīt arī pārāk augsta izplūdes gāzu koncentrācija gaisā.

Līdzko iekšdedzes motors darbojas, ierīce rada indīgus gāzu izmešus. Šīs gāzes satur indīgu oglekļa monoksīdu,

bezkrāsainu gāzi bez smaržas, kā arī citas kaitīgas vielas. Nekad nedarbiniet iekšdedzes motoru slēgtās vai slikti vēdinātās telpās!

ledarbināšana

Uzmanīgi iedarbiniet ierīci; ievērojiet norādījumus nodalā „lerīces ekspluatācijas sākšana”. (⇒ 11.) Raugieties, lai būtu pietiekams attālums no kājām līdz griešanas darbarīkam.

ledarbināšanas brīdī ierīce nedrīkst būt sagāzta.

ledarbināšanas brīdī nenospiediet piedziņas sviru!

Plaušana nogāzēs

Nogāzes vienmēr apstrādājiet pa diagonāli nevis gareniski.

Ja nogāzes gareniskās plaušanas laikā lietotājs zaudē kontroli, zāles plāvējs var pārripot pāri lietotājam.

Īpaši piesargieties, ja braukšanas virzienu maināt nogāzē.

Gādājiet, lai ierīce vienmēr būtu stabila, un izvairieties strādāt pārāk stāvās nogāzēs.

Drošības dēl ierīci nedrīkst lietot nogāzēs, kuru slīpums pārsniedz 25° (46,6 %).

Savainošanās risks!

25° nogāzes slīpums atbilst 46,6 cm vertikālam kāpumam 100 cm horizontālā garumā.

max. 25° 100 46,6

Lai nodrošinātu iekšdedzes motora pietiekamu ellošanu, izmantojot ierīci nogāzēs, papildus jāievēro norādījumi iekšdedzes motora piegādes komplektācijā iekļautajā lietošanas pamācībā.

Ekspluatācija

Savainošanās risks!

Nekad nelieciet rokas vai kājas virs, zem vai pie rotējošām detaļām.

Nemēginiet veikt asmens apskati, kamēr zālesplāvējs darbojas. Rotējošais nazis var

izraisīt savainojumus.

Płaujiet tikai soła ātrumā – darba laikā nepārvietojieties ātrāk. Ātri virzot ierīci, paaugstinās risks gūt traumas – paklūpot, paslīdot utt.

Apgriežot ierīci vai velkot to sev klāt, piesargieties īpaši! Jūs varat paklupt!

Atkritumu izgāztuves, grāvju un uzbērumu tuvumaā izmantojiet ierīci ar īpašu piesardzību. īpaši ievērojiet pietiekamu attālumu no iepriekš minētajiem nedrošajiem objektiem.

Zāles velēnā apslēpti objekti (zālāja laistīšanas ierīces, pāļi, ūdens vārsti, pamati, elektrības vadi utt.) ir jāapbrauc. Nekad nebrauciet pāri šādiem objektiem.

Nemiet vērā griešanas darbarīka brīvskrējienu; nepieciešamas dažas sekundes, līdz darbarīks ir pilnībā apstājies.

Izslēdziet iekšdedzes motoru, ħaujiet visiem darba instrumentiem apstāties un izvelciet aizdedzes atslēgas kontaktspraudni,

- ja atstājat ierīci vai tā netiek uzraudzīta;

- pirms degvielas uzpildīšanas. Degvielu uzpildiet tikai tad, kad iekšdedzes motors ir atdzisis; Ugunsbīstamība!

- pirms novēršat ierīces blokēšanās iemeslus vai aizsērējumus plaušanas mehānisma korpusā;

- p i r m s i e r īces pacelšanas un pārnešanas;

- pirms ierīces transportēšanas;

- pirms darbībām ar plaušanas nazi;

- pirms ierīces pārbaudes vai tīrīšanas, kā arī citu darbu veikšanas (piemēram, vadības roktura salocīšanas);

- ja tiek aizkerts sveškermenis vai zālesplāvējs sāk neparasti spēcīgi vibrēt. Šajos gadījumos pārbaudiet, vai ierīcei, jo īpaši griešanas mehānismam (nazim, nažu vārpstai, nažu stiprinājumam), nav bojājumu, un nepieciešamības gadījumā veiciet nepieciešamos remontdarbus; tad atkārtoti iedarbiniet ierīci un atsāciet tās ekspluatāciju.

Savainošanās risks!

Spēcīga vibrēšana parasti norāda uz traucējumu. Zālesplāvēju nedrīkst lietot ar bojātu vai saliektu nažu vārpstu, kā arī ar bojātu vai saliektu plaušanas nazi.

Ja jums nav nepieciešamo zināšanu, uzticiet remontu veikt speciālistam; „VIKING” iesaka savu specializēto izplatītāju.

Izslēdziet iekšdedzes motoru:

• ja velkat ierīci no apstrādājamās zālāja daļas vai uz to;
• pirms ierīci pārbīdāt uz platību, kas nav apaugusi ar zāli;
• ja ierīci nepieciešams sasvērt, lai to transportētu;
• p i r m s p laušanas augstuma regulēšanas.

4.7 Apkope un remonts

Pirms tīrīšanas, iestatīšanas, remontēšanas un apkopes darbu veikšanas ierīci novietojiet uz stingras, līdzenas pamatnes, izslēdziet iekšdedzes motoru, laujiet tam atdzist un atvienojiet aizdedzes atslēgas kontaktspraudni.

Ar plaušanas asmeni iespējams savainoties!

Pavelkot startera trosi, tiek iegriezts darba instruments. Velkot startera trosi, pārliecinieties, ka plaušanas asmens atrodas pietiekamā attālumā – īpaši no rokām un kājām.

Łaujiet ierīcei atdzist un tikai tad sāciet darbus iekšdedzes motora, izpūtēja loka un trokšņa slāpētāju tuvumā. Temperatūra var būt 80°C un augstāka. lespējams apdedzināties!

Tiešs kontakts ar motorellu var būt bīstams, turklāt motorellu nedrīkst sakratīt. Motorellas iepildi vai nomainu VIKING iesaka uzticēt VIKING specializētajam izplatītājam.

Tīrīšana

Pēc darba visu ierīci rūpīgi iztīriet. (⇒ 12.1)

Pielipušos zāles atlikumus noskrubiniet ar koka nūju. Plāvēja apakšējo daļu tīriet ar suku un ūdeni.

Nekad neizmantojiet augstspiediena tīrītāju un nemazgājiet ierīci zem tekoša ūdens (piem., ar dārza šlūteni). Nelietojiet kodīgus tīrīšanas līdzekļus. Tie var bojāt plastmasu un metālus un tādējādi ietekmēt VIKING ierīces drošu lietošanu.

Lai novērstu ugunsbīstamību, attīriet dzesēšanas gaisa atveru, dzesējošo ribu un izplūdes gāzu zonu no, piemēram, zāles, siena, sūnām, lapām vai izplūdušas smērvielas.

Apkopes darbi

Drīkst veikt tikai tos apkopes darbus, kas aprakstīti šajā lietošanas pamācībā; visus citus darbus lieciet veikt specializētam izplatītājam.

Ja jums trūkst nepieciešamo zināšanu un palīglīdzekļu, vienmēr vērsieties pie specializēta izplatītāja. VIKING iesaka apkopes un remonta darbu veikšanu uzticēt tikai VIKING specializētajam izplatītājam. VIKING specializētie izpildītāji tiek regulāri apmācīti, un viņu rīcībā tiek nodota tehniskā informācija.

Izmantojiet tikai instrumentus, piederumus vai pierīces, ko šai ierīcei atlāvis uzņēmums VIKING, vai arī tehniski līdzvērtīgas daļas. Pretējā gadījumā pastāv savainojumu vai ierīces bojājumu risks. Ja rodas jautājumi, vērsieties pie specializēta izplatītāja.

Uznēmuma VIKING originālie instrumenti, piederumi un rezerves daļas, ṣemot vērā to īpašības, ir optimāli pielāgotas ierīcei un lietotāja prasībām. Originālās VIKING rezerves daļas var atpazīt pēc VIKING rezerves daļu kataloga numura, VIKING emblēmas un, ja nepieciešams, VIKING rezerves daļas apzīmējuma. Uz nelielām daļām var būt tikai apzīmējums.

Drošības apsvērumu dēl degvielas padeves detaļas (degvielas cauruļvads, degvielas padeves krāns, degvielas tvertne, tvertnes vāciņš un savienojumi) regulāri jāpārbauda, vai tajos nav radušies bojājumi un neblīvas vietas, nepieciešamības gadījumā bojātie elementi jānomaina – tas jādara speciālistam (VIKING iesaka VIKING specializētos tirgotājus).

Brīdinājuma un norādījumu uzlīmēm vienmēr jābūt tīrām un salasāmām. VIKING specializētajam izplatītājam ir jānomaina bojātas vai pazudušas uzlīmes ar jaunām originālām uzlīmēm. Ja kāda no daļām tiek nomainīta ar jaunu daļu, raugieties, lai uz jaunās daļas būtu tādas pašas uzlīmes.

Darbus pie griešanas mehānisma veiciet tikai ar bieziem darba cimdiem, ievērojot vislielāko piesardzību.

Pārliecinieties, vai visi uzgriežni, tapas un skrūves – īpaši naža stiprinājuma skrūves – ir stingri pieskrūvētas, lai ierīces ekspluatācija būtu droša.

Regulāri pārbaudiet, vai ierīces detaļas nav nodilušas vai bojātas, jo īpaši pirms novietošanas glabāšanā (piem., pirms ziemas sezonas). Drošības apsvērumu dēl nolietojušās vai bojātās daļas nekavējoties nomainiet, lai ierīce vienmēr būtu drošā darba stāvoklī.

Nekad nemainiet iekšdedzes motora pamatiestatijumu un neforsējiet tā darbību.

Ja apkopes darbu veikšanas laikā ir nonemtas daļas vai aizsargierīces, pēc tam tās nekavējoties jāmontē atbilstoši norādēm.

4.8 Uzglabāšana ilgākos ekspluatācijas starplaikos

Pirms ierīces novietošanas slēgtā telpā laujiet atdzist tās iekšdedzes motoram.

Pirms ierīces apsegšanas laujiet tai pilnīgi atdzist.

Ierīci ar iztukšotu degvielas tvertni un degvielas rezerves tvertni uzglabājiet noslēdzamā un labi vēdināmā telpā.

Pārliecinieties, vai ierīce ir aizsargāta pret neatļautu lietošanu (piem., bērniem).

Ja tvertne ir jäiztukšo (piemēram, novietošanai dīkstāvē pirms ziemas perioda), tvertnes iztukšošanu ieteicams veikt ārpus telpām (piemēram, laujot dzinējam darboties, līdz beidzas degviela).

Pirms novietošanas glabāšanai (piem., pirms ziemas sezonas) ierīci rūpīgi iztīriet.

lekārta uzglabājama tikai ar atvienotu aizdedzes sveces spraudni.

Glabājiet ierīci ekspluatācijai drošā stāvoklī.

4.9 Utilizācija

Atkritumi, piemēram, veca ella vai degviela, vecas smērvielas, filtri, akumulatori un līdzīgas dilstošās daļas var radīt kaitējumu cilvēkiem, dzīvniekiem un apkārtējai videi, tāpēc tās jāutilizē atbilstīgi noteikumiem.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi veikt atkritumvielu utilizāciju. VIKING iesaka VIKING specializēto izplatītāju.

Gādājiet, lai nolietotā ierīce tiktu utilizēta atbilstīgi noteikumiem. Pirms utilizēšanas ierīci padariet nelietojamu. Lai novērstu iespējamus nelaimes gadījumus, nogrieziet aizdedzes kabeli, iztukšojiet degvielas tvertni un nolejiet motorellu.

lespējams savainoties ar plaušanas asmeni!

Arī nolietotu zāles plāvēju nekad neatstājiet bez uzraudzības. Gādājiet, lai iekārta un jo īpaši plaušanas asmens būtu bērniem nepieejamā vietā.

5. Simbolu apraksts

Uzmanību!

Pirms ekspluatācijas izlasiet lietošanas pamācību.

Savainošanās risks!

Neļaujiet nepiederīgām personām uzturēties bīstamajā zonā.

Savainošanās risks!

Pirms griešanas darbarīku remonta, apkopes un tīrīšanas atvienojiet aizdedzes atslēgas kontaktspraudni.

Savainojumu risks!

Turiet rokas un kājas atstatus no nažiem!

Plaušanas mehānisms pēc izslēgšanas vēl dažas sekundes griežas (iekšdedzes motora/nažu bremzes).

MB 2 RT:

ledarbināt iekšdedzes motoru.

Izslēgt iekšdedzes motoru.

leslēgt piedziņu.

6. Piegādes komplekts

Poz. Apzīmējums Skaits

A Pamatierīce ar vadības rokturi 1
– Lietošanas pamācība 1
- lekšdedzes motora 1 lietošanas pamācība

7. lerīces sagatavošana darbam

7.1 Vispārīga informācija

Savainošanās risks

levērojiet drošības tehnikas noteikumus – skat. nodalu „Jūsu drošībai” (⇔ 4.).

- Visu aprakstīto darbu veikšanas laikā iekārtu novietojiet stabili un uz līdzenas, stingras pamatnes.

7.2 Vadības roktura montāža

- Uzmanīgi atlokiet vadības rokturi (1), pievēršot uzmanību tam, lai neiespiestu troses.

- Cieši pieskrūvējiet iepriekš uzmontētos ātros fiksatorus (2) (skrūvei jāpaceļas aptuveni par vienu vītnes gājienu) un atlieciet tos uz augšu.

Montāžas pārbaude

• Ātrajiem fiksatoriem (1) jābūt nostiprinātiem tik stingri, lai tie cieši piekļautos vadības rokturim un lai vadības roktura augšējā daļa būtu cieši savienota ar tā apakšējo daļu. Ja vadības rokturis nav stingri uzstādīts vai ātro fiksatoru pozīcija nav pareiza, atveriet un pareizi iestatiet ātros fiksatorus, tos izskrūvējot un atkārtoti ieskrūvējot.
• Pārbaudiet, vai trošu (2, 3) un kabeļa skavas (4, MB 2 RC) pozīcija ir pareiza.

7.3 Degviela un motorella

Nebojājiet ierīci!

Pirms pirmās iedarbināšanas iepildiet motorellu. Motorellas iepildei un degvielas uzpildei izmantojiet atbilstīgu palīglīdzekli (piemēram, piltuvi).

Motorella

Informāciju par izmantojamo motore||u un ellas iepildes daudzumu skatiet iekšdedzes motora lietošanas pamācībā. Regulāri pārbaudiet uzpildes līmeni (skatiet iekšdedzes motora lietošanas pamācību). Gādājiet, lai ellas līmenis nebūtu nedz zemāks, nedz augstāks par attiecīgo atzīmi. Pirms iekšdedzes motora lietošanas uzsākšanas pareizi aizskrūvējiet ellas tvertnes aizbāzni.

Degviela

leteikums: svaiga zīmola degviela; svinu nesaturošs benzīns.

Informāciju par izmantojamās degvielas kvalitāti (oktānskaitli) skatiet iekšdedzes motora lietošanas pamācībā.

8. Vadības elementi

8.1 Vispārīga informācija

Savainošanās risks

levērojiet drošības tehnikas noteikumus – skat. nodalu „Jūsu drošībai” (⇔ 4.).

- Visu aprakstīto darbu veikšanas laikā iekārtu novietojiet stabili un uz līdzenas, stingras pamatnes.

8.2 Vadības roktura salocīšana

Nolieciet vadības rokturi, lai ietaupītu vietu ierīces transportēšanas un glabāšanas laikā.

lespiešanas risks!

Atskrūvējot ātros fiksatorus, vadības rokturis var nekontrolēti nolocīties.

Tāpēc, atbrīvojot stiprinājumu, ar vienu roku vienmēr stingri turiet vadības rokturi.

• Izslēdziet iekšdedzes motoru un atvienojiet aizdedzes atslēgas kontaktspraudni. (⇒ 11.2)
  • Startera troses iznemšana. (⇒ 8.3)
• Atveriet ātros fiksatorus (1) kreisajā un labajā pusē un uzmanīgi novietojiet vadības rokturi (2) uz priekšu.

8.3 Startera troses iekabināšana un izkabināšana

lekabināšana

• Atvienojiet aizdedzes atslēgas kontaktspraudni no iekšdedzes motora.
• Motora apstādināšanas rokturi (1) piespiediet pie vadības roktura un turiet.
  • Lēnām izvelciet startera trosi (2).
• Atlaidiet motora apstādināšanas rokturi (1) un iekabiniet startera trosi (2) troses turētājā (3).
• Pievienojiet aizdedzes atslēgas kontaktspraudni.

Izkabināšana

• Atvienojiet aizdedzes atslēgas kontaktspraudni no iekšdedzes motora.
• Izkabiniet startera trosi (2) no troses vadotnes (3).

8.4 Plaušanas augstuma regulēšana

Savainošanās risks!

Pirms plaušanas augstuma iestatīšanas izslēdziet iekšdedzes motoru.

Plaušanas augstumu var iestatīt četros dažādos augstumos – no 28 līdz 85 mm.

1. limenis = mazākais plaušanas augstums
2. līmenis = lielākais plaušanas augstums

Savainošanās risks!

Priekšējās ass un aizmugurējās ass iestatījumiem jābūt identiskiem.

1 Pļaušanas augstuma regulēšana aizmugurē

- Iestatiet vēlamo plaušanas augstumu, izmantojot aizmugurējo asi (1). Lai to paveiktu, atbalstiet ierīci ar vienu roku un iestatiet aizmugurējo asi vēlamajā līmenī vispirms vienā un pēc tam otrā pusē. To darot, jāievēro, lai ass kreisā un labā puse atrastos vienādā plaušanas augstumā (aizmugurējā ass atrodas paralēli ierīces korpusam).

2 Pļaušanas augstuma regulēšana priekšpusē

- MB 2 RT:

virziet plaušanas augstuma regulēšanas sviru (2) uz ārpusi, iestatiet vēlamajā līmenī un nofiksējiet.

- MB 2 RC, MB 2 R:

iestatiet vēlamo plaušanas augstumu, izmantojot priekšējo asi (3). Lai to paveiktu, atbalstiet ierīci ar vienu roku un iestatiet priekšējo asi vēlamajā līmenī vispirms vienā un pēc tam otrā pusē. To darot, jāievēro, lai ass kreisā un labā puse atrastos vienādā plaušanas augstumā (priekšējā ass atrodas paralēli ierīces korpusam).

9. Drošības ierīces

lerīce ir aprīkota ar vairākām drošības funkcijām, lai nodrošinātu drošu ekspluatāciju un novērstu nepareizas lietošanas iespējas.

Savainošanās risks!

Ja kādā no drošības ierīcēm tiek konstatēts bojājums, ierīces ekspluatācija ir jāpārtrauc. Sazinieties ar specializēto tirgotāju; VIKING iesaka VIKING specializēto tirgotāju.

9.1 Motora apstādināšanas rokturis

Zālesp|āvējs ir aprīkots ar motora apstādināšanas ierīci.

Aktīvā darba režīmā iekšdedzes motors apstājas pēc motora apstādināšanas roktura atlaišanas. Iekšdedzes motors un nazis apstājas 3 sekunžu laikā.

Savainošanās risks!

Ja naža apstāšanās laiks ir ilgāks, pārtrauciet ierīces lietošanu un nogādājiet to specializētajam izplatītājam.

Inerces laika mērišana

Pēc iekšdedzes motora iedarbošanās nazis sāk griezties un ir dzirdama vēja skaņa. Inerces laiks pēc iekšdedzes motora atslēgšanas atbilst vēja skaņas ilgumam, un to var izmērīt ar hronometru.

10. Norādījumi par darbu

10.1 Vispārīga informācija par smalcināšanu

Smalcināšanas laikā nopļautā zāle, ko vada īpaša gaisa plūsma, tiek vairākkārt sagriezta naža zonā un tad iepūsta atpakal zāles velēnā. Nopļautā zāle paliek zālājā.

Noderigais efekts

Satrūdējusī nopļautā zāle sniedz augsnei organiskas barības vielas un ir dabīgs mēslojums.

Priekšrocības

Zāles savācējgrozs nav jāiztukšo, un nopļautā zāle nav jāutilizē. Tiek palēnināta nezāļu augšana, un iespējams ietaupīt būtisku mēslojuma daudzumu.

10.2 Kad drīkst smalcināt?

„VIKING” iesaka smalcināt zālāju tikai tad, kad tas ir sauss un zāle nav pārāk gara. Ja zāle ir pārāk gara, zālāju vajadzētu plaut divos darba etapos. (⇒ 10.3)

Uzmanību!

Ja plaušanas augstums ir pārāk zems vai zāle ir mitra, var nosprostoties korpuss un blokēties nazis!

10.3 Kā jāveic smalcināšana?

Laba smalcināšanas rezultāta nosacījumi:

• iestatiet optimālu plaušanas augstumu: vajadzētu nopļaut trešdaļu zāles augstuma;
  – izmantojiet labi uzasinātus nažus;
  – mainiet plaušanas virzienu un raugieties, lai plaušanas joslas pärklātos.

Darba gaita garā zālē

Ja ir gara zāle, zālāju vajadzētu apstrādāt divos darba etapos.

Pirmais darba etaps: zālāju vispirms nopļaujiet augstākajā plaušanas augstumā.

Otrais darba etaps: 12 līdz 24 stundas pēc pirmā darba etapa smalciniet zālāju vēlamajā augstumā taisnā lenķī pret pirmā darba etapa plaušanas virzienu.

10.4 Cik bieži jāveic smalcināšana?

Skaistu un kuplu zālāju iegūst, smalcinot bieži un uzturot īsu zālāja garumu.

Galvenie zālāja augšanas periodi

Pavasaris: smalciniet vismaz divas reizes nedēlā. Vasara un rudens: smalciniet vismaz vienu reizi nedēlā.

11. lerīces sagatavošana darbam

11.1 lekšdedzes motora iedarbināšana

! Nebojājiet ierīci! Nemēginiet iedarbināt iekšdedzes motoru garā zālē vai ar zemāko plaušanas augstumu. Tas apgrūtinās palaidi. Pēc iedarbināšanas iekšdedzes motors vienmēr darbojas ar optimālu darba apgriezienu skaitu, jo akseleratora iestatījums ir fiksēts.

Auksta iekšdedzes motora iedarbināšana

• Tikai ierīcei MB 2 R:
trīs reizes nospiediet benzīna uzpludinātāju (1).
- Spiediet motora apstādināšanas rokturi (2) pie vadības roktura un turiet.

- Lēnām izvelciet startera trosi (3) līdz kompresijas pretestības punktam. Pēc tam ar spēcīgu un strauju rokas kustību izvelciet to tādā garumā, cik atļauj jūsu roka. Lēnām ievadiet atpakal startera trosi (3), lai to varētu no jauna uztīt. Atkārtojiet darbību, līdz iekšdedzes motors sāk darboties.

Silta iekšdedzes motora iedarbināšana

! Nebojājiet ierīci! Ja iekšdedzes motors ir silts, benzīna uzpludinātājs vairs nav jāspiež. Tomēr jāņem vērā, ka ľoti aukstā laikā iekšdedzes motors var strauji atdzist. - ledarbināšana tāpat kā aukstam iekšdedzes motoram. Tikai ierīcei MB 2 R: benzīna uzpludinātājs (1) nav jāspiež.

11.2 lekšdedzes motora izslēgšana

- Atlaidiet motora apstādināšanas rokturi (1).

lekšdedzes motors un nazis apstājas 3 sekunžu laikā.

11.3 Piedziņa (MB 2 RT)

Norādījums Modelim MB 2 RT ir priekšējo riteņu piedziņa.

1 Piedziņas ieslēgšana

• ledarbiniet iekšdedzes motoru. (⇒ 11.1)

- Spiediet piedziñas sviru (1) pie vadības roktura un turiet.

Piedziņa tiek ieslēgta, un zālesplāvējs sāk kustību uz priekšu.

2 Piedziņas izslēgšana

- Atlaidiet piedziñas sviru (1).

Piedziņa tiek izslēgta, un zālespļāvējs apstājas.

lekšdedzes motors un nazis turpina darboties.

12. Apkope

Savainošanās risks!

Pirms ierīces apkopes vai tīrīšanas darbu veikšanas rūpīgi izlasiet sadaļu „Jūsu drošībai” (⇒ 4.), jo īpaši nodaļu „Apkope un remonts” (⇒ 4.7), un precīzi ievērojiet visus drošības norādījumus.

Pirms apkopes vai tīrīšanas darbiem ľaujiet ierīcei atdzist un atvienojiet aizdedzes atslēgas kontaktspraudn

Ikgadējā apkope, ko veic specializētais izplatītājs

Specializētam izplatītājam zāles plāvēja pārbaude jāveic reizi gadā. VIKING iesaka VIKING specializēto izplatītāju.

12.1 lerīces tīrīšana

Apkopes intervāls:

pēc katras lietošanas reizes.

Savainošanās risks!

Izslēdziet iekšdedzes motoru, laujiet ierīcei atdzist un atvienojiet aizdedzes atslēgas kontaktspraudni. Iztukšojiet degvielas tvertni (brauciet, līdz beidzas benzīns) un tikai tad novietojiet ierīci tīrīšanas pozīcijā.

Novietojiet ierīci tīrīšanas pozīcijā.

• Atveriet ātros fiksatorus (1) un atlokiet vadības rokturi (2) uz aizmuguri.
• Paceliet ierīces priekšdaļu, kā redzams attēlā, un novietojiet tīrīšanas pozīcijā.

12.2 Nažu nodiluma pārbaude

Apkopes intervāls:

pirms katras lietošanas reizes.

Savainošanās risks!

Nažu nodilums atškiras atkaribā no lietošanas vietas un ilguma. Ja ierīci lietojat vietās ar smilšainu augsni vai tā bieži tiek izmantota sausumā, slodze uz nazi ir lielāka un vidējais nodilšanas ātrums ir lielāks.

Nodilis nazis var nolūzt un izraisīt nopietnus ievainojumus. Tāpēc vienmēr un jebkurā gadījumā jāievēro norādes par nažu apkopi.

Pārbaudes gaita

• Novietojiet ierīci tīrīšanas pozīcijā. (⇔ 12.1)
• Notīriet nažus (1) un pārbaudiet, vai tiem nav bojājumu (robu vai plaisu) vai nodiluma.
• Pārbaudiet naža biezumu (A) vairākās vietās, izmantojot bīdmēru (2).

- Pārbaudiet nodilumu (B). Lai to veiktu, pielieciet lineālu (3) pie priekšējās naža malas, kā redzams attēlā.

Nodiluma robežas

Naža biezumam (A) katrā mērījuma vietā jābūt vismaz 2 mm. Svarīgākās mērījuma vietas parādītas attēlā.

Asmeni asināšanas laikā drīkst būt noslīpēti ne vairāk kā par 5 mm – nodiluma attālums (B).

12.3 Plaušanas naža asināšana

Ja jums nav nepieciešamo zināšanu vai palīglīdzekļu, iesakām uzticēt naža asināšanu speciālistam. Nepareizi uzasināts nazis (npareizs asināšanas leņkis, nelīdzsvarotība utt.) negatīvi ietekmē ierīces darbību.

Asināšanas instrukcija

• Iznemiet plaušanas nazi. (⇒ 12.4)
• Plaušanas naža asināšanas laikā dzesējiet to, piemēram, ar ūdeni. Nedrīkst parādīties zila nokrāsa, citādi samazinās naža griešanas izturība.
• Asiniet plaušanas nazi vienmērīgi, lai novērstu nelīdzsvarotības izraisītu vibrāciju.
  • Jāievēro 30° asināšanas lenkis.
• levērojiet nodiluma robežas (⇔ 12.2).

12.4 Plaušanas naža iznemšana un ievietošana

Savainošanās risks!

Strādājiet tikai ar cimdiem.

Plaušanas nazis jānomaina, ja tajā manāmi robi vai plaisas vai arī sasniegta nodiluma robeža (⇔ 12.2).

Demontāža

• Stingri turiet plaušanas nazi (1) un atbrīvojiet naža stiprinājuma skrūvi (2).
• Noņemiet naža stiprinājuma skrūvi (2), drošības paplāksni (3) un plaušanas nazi (1).

Montāža

• Notīriet naža stiprinājuma virsmu un naža uzmavu (4).
• Papildus noziediet naža stiprinājuma skrūvi (2) ar „Loctite 243”.
• Uzlieciet naža asmeni (1) uz naža uzmavas (4), kā redzams attēlā.
• Uzlieciet drošības paplāksni (3), kā redzams attēlā, un ar naža stiprinājuma skrūvi (2) pievelciet ar griezes momentu 60–65 Nm.

Savainošanās risks!

Precīzi jāievēro noteiktais naža stiprinājuma skrūves pievilkšanas moments. Drošības paplāksne (3) jānomaina katru reizi, kad montējat nazi. Naža stiprinājuma skrūve (2) jānomaina katru reizi, kad maināt nazi.

12.5 lekšdedzes motors

Apkopes intervāls

Skatiet iekšdedzes motora lietošanas pamācību!

Vispārīgas norādes

levērojiet ekspluatācijas un apkopes noteikumus, kas ietverti pievienotajā iekšdedzes motora lietošanas pamācībā.

Lai nodrošinātu ilgu lietošanu, īpaši svarīgs ir pietiekams ellas līmenis un regulāra gan ellas, gan arī gaisa filtra nomaiņa.

leteicamos ellas maiñas intervālus, kā arī informāciju par motorellu un ellas iepildes daudzumu atradīsit iekšdedzes motora lietošanas pamācībā.

Lai iekšdedzes motors dzesētos pietiekami, dzesējošajām ribām vienmēr jābūt tīrām.

12.6 Riteni un pārnesumkārba

Riteņu gultņiem apkope nav nepieciešama.

Pārnesumkārbai apkope nav nepieciešama.

12.7 Glabāšana (dīkstāve ziemā)

Pirms ierīces novietošanas ilgākai dīkstāvei (dīkstāvei ziemā) veiciet šādas darbības:

• rūpīgi notīriet visas ierīces ārējās daļas;
• ieellojiet vai ieziediet ar smērvielu visus kustīgos elementus;
• iztukšojiet degvielas bāku un karburatoru (piemēram, braucot);

- izskrūvējiet aizdedzes sveci (skatiet iekšdedzes motora lietošanas pamācību) un pa aizdedzes sveces atvērumu iepildiet dzinējā apmēram 3 cm³ motorellas; iekšdedzes motors dažas reizes jāiegriež bez aizdedzes sveces (velkot aiz startera troses).

Ugunsbīstamība!

Aizdedzes atslēgas kontaktspraudni neturiet aizdedzes sveces urbuma tuvumā, jo tas var izraisīt uzliesmojumu.

• leskrūvējiet atpakaļ aizdedzes sveci (skatiet iekšdedzes motora lietošanas pamācību).
• Nomainiet ellu (skatiet iekšdedzes motora lietošanas pamācību).
• Glabājiet ierīci sausā, slēgtā telpā bez putekliem. Gādājiet, lai ierīce tiktu novietota bērniem nepieejamā vietā.

13. Transportēšana

13.1 Transportēšana

lespējams savainoties!

Pirms novietojat ierīci glabāšanā, iepazīstieties ar norādēm sadaļā „Jūsu drošībai”. (⇒ 4.4) Ierīci celiet tikai ar otra cilvēka palīdzību. Vienmēr nēsājiet piemērotu aizsargapgērbu (drošības apavus, stingrus cimdus). Pirms pacelšanas vai transportēšanas atvienojiet aizdedzes sveces kontaktspraudni.

lerīces pacelšana vai nešana

• A Montëts vadības rokturis: turiet ierīci tikai aiz transportēšanas roktura priekšpusē (1) un aiz vadības roktura (2).
• B Nolocīts vadības rokturis: turiet ierīcī tikai aiz transportēšanas roktura priekšpusē (1) un aiz vadības roktura apakšējās daļas (3).

lerīces transportēšana

lerīci atļauts transportēt tikai uz tīras un līdzenas kravas platformas, tai vertikālā pozīcijā balstoties uz visiem 4 riteniem.

- Nodrošiniet ierīci pret slīdēšanu, izmantojot piemērotus nostiprināšanas līdzekļus. Nostipriniet troses un siksnas pie transportēšanas roktura priekšpusē (1) un pie vadības roktura apakšējās daļas (3).

14. Vides aizsardzība

Nogriezto zāli neizmetiet, bet gan izmantojiet kompostam.

Iepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem materiāliem un atbilstoši

jānodod utilizēšanai.

Materiālu atkritumu škirošana un videi draudzīga utilizācija veicina izejvielu atkārtotu izmantošanu. Tāpēc parastā lietošanas perioda beigās ierīce jānogādā otreizējo izejvielu savākšanas punktā. Veicot utilizāciju, īpaši ievērojiet nodalā „Utilizācija” (⇔ 4.9) minētos norādījumus.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi veikt atkritumvielu utilizāciju.

15. Parastās rezerves daļas

Płaušanas nazis (smalcināšanas nazis)

6357 702 0101

Naža stiprinājuma skrūve

9008 319 9028

Drošības paplāksne

0000 702 6600

Płauśanas asmens stiprinājuma elementi (piemēram, naža stiprinājuma skrūve, drošības paplāksne) jānomaina, ja tiek mainīts płauśanas nazis vai veikta naža montāža. Rezerves daļas var iegādāties pie „VIKING” specializētā tirgotāja.

16. Apkopes grafiks

16.1 Nodošanas apstiprinājums

Modelis: ____

Sērijas numurs:

Datums: ____ ____ ____ ____ ____

16.2 Apkopes apstiprinājums

Veicot apkopes darbus, nododiet šo lietošanas pamācību VIKING specializētajam izplatītājam. Viņš iepriekš nodrukātajos laukos apstiprina apkopes darbu veikšanu.

Apkopes veikšanas datums

Nākamās apkopes datums

17. Nodiluma samazināšana un bojājumu novēršana

Svarīgi norādījumi par apkopi un kopšanu, produktu grupa

Zāles plāvēji ar benzīna dzinēju

Uznēmums VIKING neuzņemas nekādu atbildību par mantas un miesas bojājumiem, kas radušies, neievērojot lietošanas pamācībā minētos norādījumus, jo īpaši tos, kas attiecas uz drošību, lietošanu un apkopi, vai gadījumos, kad ir izmantotas neapstiprinātas pierīces vai rezerves daļas.

Lai novērstu VIKING ierīces bojājumus vai pārmērīgu nodilumu, lūdzu, noteikti ṣemiet vērā tālāk minētos norādījumus.

1. Dilstošas daļas

Dažas VIKING ierīces sastāvdaļas dabīgi nodilst ari tad, ja ierīci izmanto paredzētajam mērķim, un atkarībā no lietošanas veida un ilguma tās ir savlaicīgi jānomaina.

Par dilstošām daļām tiek uzskatīti arī:

- p laušanas nazis,

- kīlsiksna (MB 2 RT),

- riepas.

2. Lietošanas pamācībā minēto noteikumu ievērošana

VIKING ierīce jālieto, jāapkopj un jāuzglabā rūpīgi, kā tas aprakstīts šajā lietošanas pamācībā. Lietotājs ir atbildīgs par visiem bojājumiem, kuri radušies drošības, lietošanas un apkopes norādījumu neievērošanas dēl.

Tas īpaši attiecas uz:

• ar uzņēmumu „VIKING” nesaskaņotām izstrādājuma izmaiņām;
• „VIKING” neapstiprinātu ekspluatācijas materiālu (smērvielu, benzīna un motorellu; skatiet iekšdedzes motora ražotāja norādes) izmantošanu;
• t ādu instrumentu vai piederumu izmantošanu, kuru lietošana ierīcei nav atļauta, nav piemērota vai kuru kvalitāte ir zema;
  – produkta lietošanu neatbilstīgi mērķim;
  – produkta izmantošanu sporta pasākumos vai sacensībās;
• z a u d ējumiem, kas radušies, turpinot izmantot izstrādājumu ar bojātām sastāvdalām.

3. Apkopes darbi

Visi nodalā „Apkope” minētie darbi ir jāveic regulāri.

Ja šos apkopes darbus lietotājs nevar veikt pats, tie jäuztic specializētam izplatītājam.

Uznēmums VIKING iesaka apkopes darbus un remontu uzticēt tikai VIKING specializētajam izplatītājam.

VIKING specializētie tirgotāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Ja ir nokavēts šo darbu veikšanas termiņš, var rasties bojājumi, par kuriem ir atbildīgs lietotājs.

Tie ir, piemēram:

• korozija un citi bojājumi, kas radušies nepareizas glabāšanas dēl;
• ierīces bojājumi, kas radušies nekvalitatīvu rezerves dalu dēl;

- bojājumi, kas radušies savlaicīgi neveiktas vai nepietiekami veiktas apkopes dēl, vai bojājumi, kas radušies tāpēc, ka apkopes vai remonta darbi nav veikti specializēto izplatītāju darbnīcās.

18. Ražotāja CE atbilstības deklarācija

Mês,

VIKING GmbH

Zālespļāvējs ar rokas vadību un iekšdedzes motoru (MB)

ražotāja

VIKING,

nosaukums:

tips: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

sērijas numurs 6357

atbilst šādām EK direktīvām:

Ražojums izstrādāts un izgatavots saskaņā ar šādu standartu:

EN ISO 5395-1, EN ISO 5395-2.

Izmantotā atbilstības novērtēšanas procedūra:

VIII pielikums (2000/14/EC).

Pilnvarotās iestādes nosaukums un adrese:

Tehniskās dokumentācijas sagatavošana un uzglabāšana:

Johans Vaiglhofers (Johann Weiglhofer) VIKING GmbH

Ražošanas gads un sērijas numurs ir norādīts uz ierīces datu plāksnītes.

MB 2.2 R:

izmērītais trokšņu jaudas līmenis: 92,0 dB(A)

garantētais trokšņu jaudas līmenis: 94 dB(A)

izmērītais trokšņu jaudas līmenis: 92,5 dB(A)

garantētais trokšņu jaudas līmenis: 94 dB(A)

Langkampfene,

2015-01-02 (GGGG-MM-DD)

VIKING GmbH

Weiglhofer

Pētījumu un produktu attīstības nodalas vadītājs

19. Tehniskie parametri

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Sērijas numurs

6357

lekšdedzes motors,

4 taktu

konstrukcija

iekšdedzes

motors

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Griezējmehānisms	Naža turētājs
Plaušanas platums 46 cm
ledarbināšanas	Starteris ar
ierīce	troses mehānismu
Drošības aprīkojums	Motora apstādināšana

Naža stiprinājumaskrūves pievilkšanasmoments 60 - 65 NmPriekšējo riteņudiametrs 200 mmAizmugurējo riteņudiametrs 200 mmPlaušanas augstumsSaskaņā ar Direktīvu2000/14/EC:garantētais trokšņujaudas līmenis LWAdSaskaņā ar Direktīvu2006/42/EC:trokšņu spiedienalīmenis darba vietā L_pA klūda K_pA

81 dB(A)2 dB(A)

MB 2.2 R

Motora tips B&S 450. sērija
Nominālā jauda
nominālajam	1,6 - 2900
apgriezienu skaitam	kW - apgr./min ^3
Cilindra tilpums 125 cm
Degvielas tvertne	0,8 l
Plaušanas
mehānisma
apgriezienu skaits	2900 apgr./min.
Norādītā vibrāciju
vērtība saskaņā ar
EN 12096:
Izmērītā vērtība ahw	7,00 m/s ^2

MB 2.2 R

Nedrošība K_hw	2,80 m/s ^2
Mērijums atbilstoši EN 20643
L/B/H	124/49/100 cm
Svars	22 kg

MB 2.2 RC

Motora tips Kohler XT675
Nominālā jauda
nominālajam	2,2 - 2800
apgriezienu skaitam	kW - apgr./min ^3
Cilindra tilpums 149 cm
Degvielas tvertne	1,4 l
Plaušanas
mehānisma
apgriezienu skaits	2800 apgr./min
Norādītā vibrāciju vērtība saskaņā ar
EN 12096:
izmērītā vērtība ahw	5,00 m/s ^2
Nedrošība Khw	2,50 m/s ^2
Mērījums atbilstoši
EN 20643
L/B/H	124/49/100 cm
Svars	26 kg

MB 2.2 RT

Motora tips Kohler XT675
Nominālā jaudanominālajam	2,2 - 2800
apgriezienu skaitam	kW - apgr./min ^3
Cilindra tilpums 149 cm
Degvielas tvertne	1,4 l
Plaušanas mehānisma apgriezienu skaits	2800 apgr./min
Norādītā vibrāciju vērtība saskaņā ar EN 12096:
Izmērītā vērtība a_hw	5,90 m/s ^2

MB 2.2 RT

Nedrošība K_hw	2,36 m/s ^2
Mērījums atbilstoši EN 20643
Piedziņa: priekšējais ritenis	1 pārnesums uz priekšu
Piedziņas ātrums	3,5 km/h
L/B/H	140/50/105 cm
Svars	29 kg

20. Darbības traucējummeklēšana

* Ja nepieciešams, vērsieties pie specializēta izplatītāja; uzņēmums VIKING iesaka izmantot VIKING specializēto izplatītāju.

skatiet iekšdedzes motora lietošanas pamācību!

Traucējums:

iekšdedzes motors nesāk darboties.

lespējamais iemesls:

– nav pavilkts motora apstādināšanas rokturis;
- t v e r t n ē nav degvielas;
– degvielas padeves cauruļvads aizsērējis;
- tvertnē ir nekvalitatīva, netīra vai veca degviela;
– gaisa filtrs ir netīrs;
- aizdedzes atslēgas kontaktspraudnis ir atvienots no aizdedzes sveces; vājš aizdedzes kabela un kontaktspraudna kontakts;
- nokvēpusi vai bojāta aizdedzes svece, nepareizs attālums starp elektrodiem.

Risinājums:

• motora apstādināšanas rokturi spiediet pie vadības roktura un turiet; (⇒ 11.1)
  -uzpildiet degvielu; ( 7.3)

• i z t iriet degvielas padeves caurulvadu; [1], ✘

• vienmēr izmantojiet svaigu zīmola degvielu, normālu bezsvina benzīnu; iztīriet karburatoru; 📄, ✕
• iztīriet gaisa filtru; 📄, ✕
  – pievienojiet aizdedzes atslēgas kontaktspraudni, pārbaudiet aizdedzes kabela un kontaktspraudna savienojumu; 📄, ✕
  – notīriet vai nomainiet aizdedzes sveci, noregulējiet attālumu starp elektrodiem. ✕

Traucējums:

apgrūtināta iedarbināšana vai nepietiekama iekšdedzes motora jauda.

lespējamais iemesls:

• zālesplāvēja korpuss ir apkepis;
• plaušana, izvēloties pārāk zemu plaušanas augstumu, vai arī pārvietošanās ātrums ir pārāk liels attiecībā pret plaušanas augstumu;
  – degvielas tvertnē un karburatorā ir iekļuvis ūdens; karburators ir aizsērējis;
  – degvielas tvertnē ir netīrumi;
  – gaisa filtrs ir netīrs;
  – aizdedzes svece ir aprūsējusi.

Risinājums:

– notīriet zālesplāvēja korpusu (iepriekš atvienojiet aizdedzes atslēgas kontaktspraudni!); (⇒ 12.1)
- noregulējiet lielāku plaušanas augstumu vai samaziniet pārvietošanās ātrumu; (⇒ 8.4)
- iztukšojiet degvielas tvertni, iztīriet degvielas padeves caurulvadu un karburatoru; ✘
- iztīriet degvielas tvertni; ✕
- iztīriet gaisa filtru; ✗
- notīriet aizdedzes sveci. ✗

Traucējums:

iekšdedzes motors stipri sakarst.

lespējamais cēlonis:

• nepietiekams motorellas līmenis iekšdedzes motorā;
• netīras dzesējošās ribas.

Problēmas novēršana:

• nomainiet motorellu; (⇒ 12.5)
• notīriet dzesējošās ribas. (⇒ 12.1)

Traucējums:

darbības laikā rodas spēcīga vibrācija.

lespējamais cēlonis:

• bojāts griešanas mehānisms;
• valīgs iekšdedzes motora stiprinājums.

Problēmas novēršana:

• pārbaudiet un nepieciešamības gadījumā labojiet plaušanas nazi, nažu vārpstu un naža stiprinājumu (naža stiprinājuma skrūvi un drošības paplāksni); ✕
• pievelciet iekšdedzes motora stiprinājuma skrūves. ✗

Traucējums:

nelīdzens plāvums, zālājs dzeltē.

lespējamais iemesls:

• p Įaušanas nazis ir neass vai nodilis.
• plāvēja pārvietošanas ātrums ir pārāk liels attiecīgajam plaušanas augstumam.
• lerīces korpuss neatrodas paralēli zemes virsmai.

Risinājums:

• uzasiniet vai nomainiet plaušanas nažus (⇒ 12.3), (⇒ 12.4), ✕
• pārvietojiet ierīci lēnāk un/vai izvēlieties pareizo plaušanas augstumu

- iestatiet plaušanas augstumu vienādā līmenī priekšpusē un aizmugurē. (⇒ 8.4)

Traucējums (MB 2 RT):

nospiežot piedziņas sviru, piedziņa neieslēdzas.

lespējamais iemesls:

- bojāta (piemēram, pārrauta) piedziņas trose.

Risinājums:
