BEDIENUNGSANLEITUNG MB 2 RC VIKING

DE Gebrauchsanleitung

EN Instruction manual

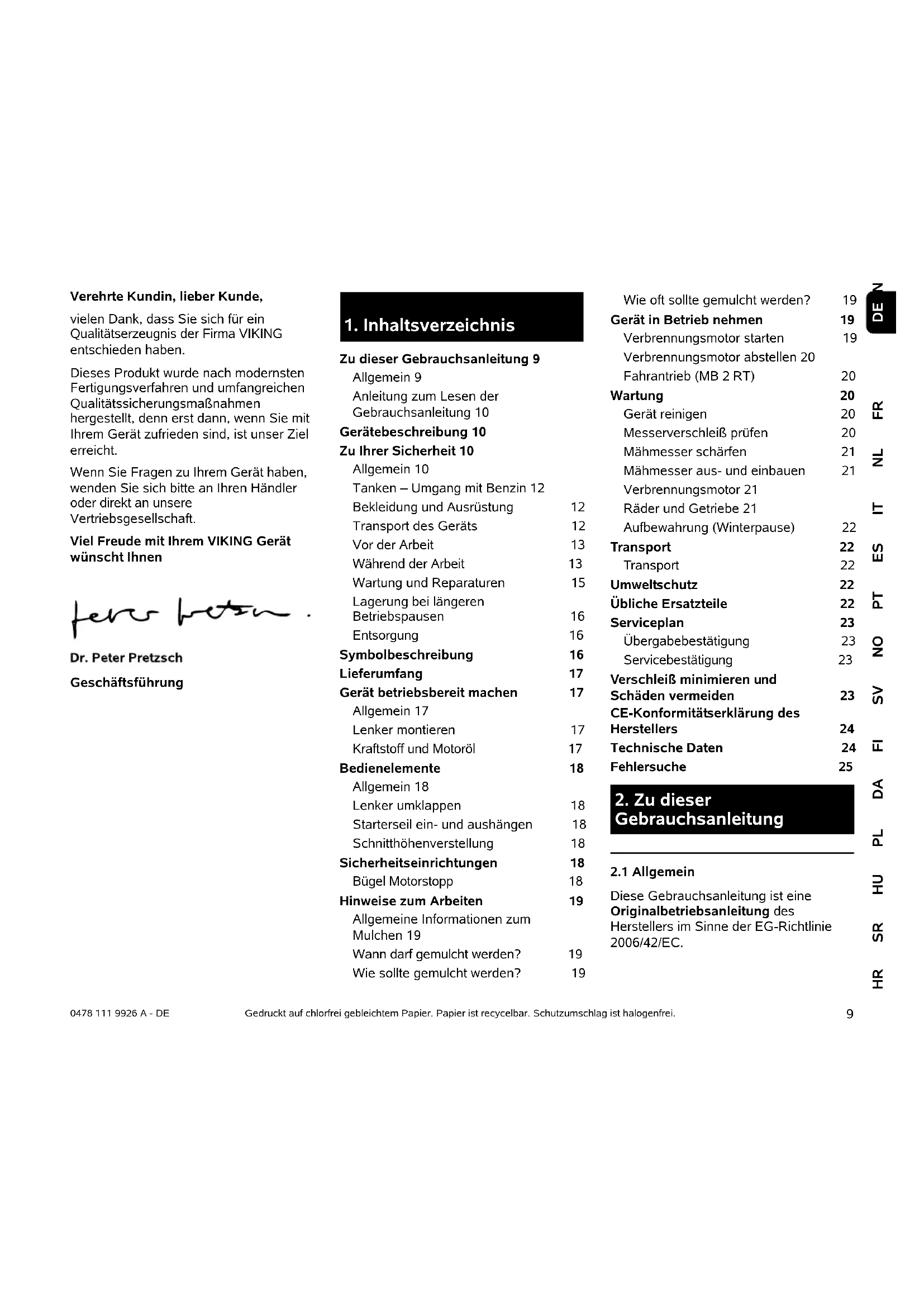

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben.

Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, denn erst dann, wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem VIKING Gerät wünscht Ihnen

Dr. Peter Pretzsch

Geschäftsführung

1. Inhaltsverzeichnis

Zu dieser Gebrauchsanleitung 9

Allgemein 9

Anleitung zum Lesen der

Gebrauchsanleitung 10

Gerätebeschreibung 10

Zu Ihrer Sicherheit 10

Allgemein 10

Tanken – Umgang mit Benzin 12

Bekleidung und Ausrüstung 12

Transport des Geräts 12

Vor der Arbeit 13

Während der Arbeit 13

Wartung und Reparaturen 15

Lagerung bei längeren

Betriebspausen 16

Entsorgung 16

Symbolbeschreibung 16

Lieferumfang 17

Gerät betriebsbereit machen 17

Allgemein 17

Lenker montieren 17

Kraftstoff und Motoröl 17

Bedienelemente 18

Allgemein 18

Lenker umklappen 18

Starterseil ein- und aushängen 18

Schnitthöhenverstellung 18

Sicherheitseinrichtungen 18

Bügel Motorstopp 18

Hinweise zum Arbeiten 19

Allgemeine Informationen zum

Mulchen 19

Wann darf gemulcht werden? 19

Wie sollte gemulcht werden? 19

Wie oft sollte gemulcht werden? 19

Gerät in Betrieb nehmen 19

Verbrennungsmotor starten 19

Verbrennungsmotor abstellen 20

Fahrantrieb (MB 2 RT) 20

Wartung 20

Gerät reinigen 20

Messerverschleiß prüfen 20

Mähmesser schärfen 21

Mähmesser aus- und einbauen 21

Verbrennungsmotor 21

Räder und Getriebe 21

Aufbewahrung (Winterpause) 22

Transport 22

Transport 22

Umweltschutz 22

Übliche Ersatzteile 22

Serviceplan 23

Übergabebestätigung 23

Servicebestätigung 23

Verschleiß minimieren und

Schäden vermeiden 23

CE-Konformitätserklärung des

Herstellers 24

Technische Daten 24

Fehlersuche 25

2. Zu dieser Gebrauchsanleitung

2.1 Allgemein

Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

VIKING arbeitet ständig an der Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus den Angaben und Abbildungen dieses Heftes können aus diesem Grund keine Ansprüche abgeleitet werden.

2.2 Anleitung zum Lesen der Gebrauchsanleitung

Bilder und Texte beschreiben bestimmte Handhabungsschritte.

Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklärt.

Blickrichtung:

Blickrichtung bei Verwendung links und rechts in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät (Arbeitsposition).

Kapitelverweis:

Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (⇔ 4.)

Kennzeichnung von Textabschnitten:

Die beschriebenen Anweisungen können wie in den folgenden Beispielen gekennzeichnet sein.

Handhabungsschritte, die das Eingreifen des Benutzers erfordern:

- Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigen ...

Generelle Aufzählungen:

– Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen

Texte mit zusätzlicher Bedeutung:

Textabschnitte mit zusätzlicher Bedeutung werden mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusätzlich hervorzuheben.

Gefahr!

Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.

Warnung!

Verletzungsgefahr für Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.

Vorsicht!

Leichte Verletzungen bzw. Sachschäden können durch ein bestimmtes Verhalten verhindert werden.

Hinweis

Information für eine bessere Nutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.

Texte mit Bildbezug:

Abbildungen, die den Gebrauch des Geräts erklären, finden Sie ganz am Anfang der Gebrauchsanleitung.

Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.

3. Gerätebeschreibung

1 Bügel Motorstopp

2 Bügel Fahrantrieb (MB 2 RT)

3 Lenker

4 Seilführung

5 Schnellspanner

6 Seilzugführung

7 Schnitthöhenverstellung hinten

8 Schnitthöhenverstellung vorne

9 Tragegriff vorne

10 Verbrennungsmotor

11 Primer (MB 2 R)

12 Kabelclip MB 2 RC: 1 St.

4. Zu Ihrer Sicherheit

4.1 Allgemein

Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.

Vor der ersten Inbetriebnahme muss die gesamte Gebrauchsanleitung aufmerksam durchgelesen

werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der separaten Gebrauchsanleitung Verbrennungsmotor entnehmen können.

Diese Vorsichtsmaßnahmen sind für Ihre Sicherheit unerlässlich, die Auflistung ist jedoch nicht abschließend. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.

Das Gerät darf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vor der erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkäufer oder von einem anderen Fachkundigen erklärt werden, wie das Gerät sicher zu verwenden ist.

Bei dieser Unterweisung sollte dem Benutzer insbesondere bewusst gemacht werden, dass für die Arbeit mit dem Gerät äußerste Sorgfalt und Konzentration notwendig sind.

Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.

Das Gerät inklusive aller Anbauten darf nur an Personen weitergegeben bzw. verliehen werden, die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.

Benutzen Sie das Gerät nur ausgeruht und bei guter körperlicher sowie geistiger Verfassung. Wenn Sie gesundheitlich beeinträchtigt sind, sollten Sie Ihren Arzt fragen, ob die Arbeit mit dem Gerät möglich ist. Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät gearbeitet werden.

Erlauben Sie niemals Kindern oder Jugendlichen unter 16 Jahren das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Dieses Gerät ist nicht dafür bestimmt, von Personen (insbesondere von Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelhafter Erfahrung und/oder mangelhaftem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Das Gerät ist für den privaten Gebrauch konzipiert.

Achtung – Unfallgefahr!

Der Rasenmäher ist nur zum Rasenmähen bestimmt. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schäden am Gerät führen.

Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher für folgende Arbeiten nicht eingesetzt werden (unvollständige Aufzählung):

– zum Trimmen von Büschen, Hecken und Sträuchern,

– zum Schneiden von Rankgewächsen,

– zur Rasenpflege auf Dachbepflanzungen und in Balkonkästen,
– zum Häckseln und Zerkleinern von Baum- und Heckenschnitt,
– zum Reinigen von Gehwegen (Absaugen, Fortblasen),
– zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügeln.

Aus Sicherheitsgründen ist jede Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von VIKING zugelassen ist, untersagt, außerdem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei Ihrem VIKING Fachhändler.

Insbesondere ist jede Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.

Mit dem Gerät dürfen keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.

Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

Achtung! Gefährdung der Gesundheit durch Vibrationen! Übermäßige Belastung durch Vibrationen

kann zu Kreislauf- oder Nervenschäden führen, insbesondere bei Menschen mit Kreislaufproblemen. Wenden Sie sich an einen Arzt, falls Symptome auftreten, die durch Vibrationsbelastung ausgelöst worden sein könnten.

Solche Symptome, die hauptsächlich in

den Fingern, Händen oder Handgelenken auftreten, sind zum Beispiel (unvollständige Aufzählung):

– Gefühllosigkeit,
- Schmerzen,
- Muskelschwäche,
– Hautverfärbungen,
– unangenehmes Kribbeln.

4.2 Tanken – Umgang mit Benzin

Lebensgefahr!

Benzin ist giftig und hochgradig entflammbar.

Bewahren Sie Benzin nur in dafür vorgesehenen und geprüften Behältern (Kanistern) auf. Die Verschlusskappen der Tankbehälter sind immer ordnungsgemäß aufzuschrauben und festzuziehen. Defekte Verschlüsse sind aus Sicherheitsgründen auszutauschen.

Verwenden Sie niemals Getränkeflaschen oder Ähnliches zum Entsorgen oder Lagern von Betriebsstoffen wie z. B. Kraftstoff. Personen, insbesondere Kinder, könnten verleitet werden, daraus zu trinken.

Benzin von Funken, offenen Flammen, Dauerflammen, Wärmequellen und anderen Zündquellen fernhalten. Nicht

rauchen!

Tanken Sie nur im Freien und rauchen Sie während des Betankens nicht.

Vor dem Tanken Verbrennungsmotor abstellen und abkühlen lassen.

Benzin ist vor dem Starten des Verbrennungsmotors einzufüllen. Während der Verbrennungsmotor läuft

oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.

Den Kraftstofftank nicht ganz füllen, sondern nur bis ca. 4 cm unter den Rand des Einfüllstutzens, damit der Kraftstoff Platz zum Ausdehnen hat.

Falls Benzin übergelaufen ist, den Verbrennungsmotor erst starten, nachdem die benzinverschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben (trockenwischen).

Verschütteter Kraftstoff ist stets aufzuwischen.

Wenn Benzin auf die Kleidung geraten ist, muss diese gewechselt werden.

Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.

Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen.

4.3 Bekleidung und Ausrüstung

Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie

niemals barfuß oder beispielsweise in Sandalen.

Bei Wartungs- und Reinigungsarbeiten sowie beim Transport des Geräts zusätzlich stets feste Handschuhe tragen

und lange Haare zusammenbinden und sichern (Kopftuch, Mütze etc.).

Beim Schärfen des Mähmessers muss eine geeignete Schutzbrille getragen werden.

Das Gerät darf nur mit langen Hosen und eng anliegender Kleidung in Betrieb genommen werden.

Niemals lose Kleidung tragen, die an beweglichen Teilen (Bedienhebel) hängen bleiben kann – auch keinen Schmuck, keine Krawatten und keine Schals.

4.4 Transport des Geräts

Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und heißen Geräteteilen zu verhindern.

Das Gerät nicht mit laufendem Verbrennungsmotor transportieren. Vor dem Transport Verbrennungsmotor ausschalten, Messer auslaufen lassen und Zündkerzenstecker abziehen.

Das Gerät nur mit ausgekühltem Verbrennungsmotor und ohne Kraftstoff transportieren.

Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).

Gerät auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.

Beim Anheben und Tragen Kontakt mit dem Mähmesser vermeiden.

Beachten Sie die Angaben im Kapitel "Transport". Dort ist beschrieben, wie das Gerät anzuheben bzw. zu verzurren ist. (⇒ 13.)

Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

4.5 Vor der Arbeit

Es ist sicherzustellen, dass nur Personen mit dem Gerät arbeiten, welche die Gebrauchsanleitung kennen.

Vor der Inbetriebnahme des Geräts Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tank, Tankverschluss,

Schlauchverbindungen. Bei Undichtigkeit oder Beschädigung Verbrennungsmotor nicht starten – Brandgefahr!

Gerät vor der Inbetriebnahme durch Fachhändler instand setzen lassen.

Beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.

Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und sonstigen Fremdkörper, die von dem Gerät hochgeschleudert werden können. Hindernisse (z. B. Baumstümpfe, Wurzeln) können im hohen Gras leicht übersehen werden.

Markieren Sie deshalb vor der Arbeit mit dem Gerät alle in der Rasenfläche verborgenen Fremdobjekte (Hindernisse), die nicht entfernt werden können.

Vor dem Gebrauch des Geräts sind defekte sowie alle anderen abgenutzten und beschädigten Teile zu ersetzen. Unleserliche oder beschädigte Gefahren- und Warnhinweise am Gerät sind zu

erneuern. Ihr VIKING Fachhändler hält Ersatzklebeschilder und alle weiteren Ersatzteile bereit.

Vor dem Gebrauch des Geräts den festen und sicheren Sitz des Zündkerzensteckers auf der Zündkerze kontrollieren.

Das Gerät darf nur im betriebssicheren Zustand eingesetzt werden. Vor jeder Inbetriebnahme ist zu kontrollieren,

• ob das Gerät in vorschriftsmäßig montiertem Zustand ist.
  – ob sich das Schneidwerkzeug und die gesamte Schneideinheit (Mähmesser, Befestigungselemente, Mähwerksgehäuse) in einwandfreiem Zustand befinden. Insbesondere ist auf sicheren Sitz, Beschädigungen (Kerben oder Risse) sowie Verschleiß zu achten. (⇒ 12.2)
• ob der Tankdeckel ordnungsgemäß aufgeschraubt ist.
• ob der Tank und kraftstoffführende Teile sowie der Tankdeckel in einwandfreiem Zustand sind.
• ob die Sicherheitseinrichtungen (z. B. Bügel Motorstopp, Gehäuse, Lenker, Schutzgitter) in einwandfreiem Zustand sind und ordnungsgemäß funktionieren.
  – ob die Ölverschlusskappe ordnungsgemäß aufgeschraubt ist.
  Bei Bedarf alle nötigen Arbeiten durchführen bzw. einen Fachhändler aufsuchen. VIKING empfiehlt den VIKING Fachhändler.

4.6 Während der Arbeit

Arbeiten Sie niemals, während sich Tiere oder Personen, insbesonders Kinder, im Gefahrenbereich aufhalten.

Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrückt werden. Insbesondere Bügel Motorstopp niemals am Lenkholm fixieren (z. B. durch Anbinden).

Achtung – Verletzungsgefahr!

Führen Sie niemals Hände oder Füße an oder unter sich

drehende Teile. Berühren Sie niemals das umlaufende Messer.

Der durch den Lenker gegebene Sicherheitsabstand ist stets einzuhalten. Der Lenker muss stets ordnungsgemäß montiert sein und darf nicht verändert werden. Das Gerät niemals mit umgeklapptem Lenker in Betrieb nehmen.

Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung).

Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.

Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.

Es ist besonders vorsichtig zu arbeiten, um ein Ausrutschen zu verhindern. Wenn möglich, Einsatz des Geräts bei feuchtem Untergrund vermeiden.

Abgase:

Lebensgefahr durch Vergiftung! Bei Übelkeit, Kopfschmerzen, Sehstörung (z. B. kleiner werdendes Blickfeld), Hörstörung, Schwindel, nachlassender Konzentrationsfähigkeit Arbeit sofort einstellen. Diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden.

Das Gerät erzeugt giftige Abgase, sobald der Verbrennungsmotor läuft. Diese Gase enthalten giftiges

Kohlenmonoxid, ein farb- und geruchloses Gas, sowie andere Schadstoffe. Der Verbrennungsmotor darf niemals in geschlossenen oder schlecht belüfteten Räumen in Betrieb genommen werden.

Starten:

Starten Sie das Gerät mit Vorsicht, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb nehmen". (⇒ 11.) Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.

Das Gerät darf beim Starten nicht gekippt werden.

Beim Starten darf der Bügel Fahrantrieb nicht betätigt werden.

Arbeiten an Hanglagen:

Hänge immer in Querrichtung bearbeiten, niemals in Längsrichtung. Verliert der Benutzer beim Mähen in Längsrichtung die Kontrolle, könnte er zusätzlich vom mähenden Gerät überrollt werden.

Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

Achten Sie immer auf einen guten Stand an Hängen und vermeiden Sie die Arbeit mit dem Gerät an übermäßig steilen Hängen.

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden.

Verletzungsgefahr!

25° Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Länge.

max. 25° 100 46,6

Um eine ausreichende Schmierung des Verbrennungsmotors sicherzustellen, sind beim Einsatz des Geräts an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Verbrennungsmotor zu beachten.

Arbeitseinsatz:

Verletzungsgefahr!

Führen Sie niemals Hände oder Füße über, unter oder an sich drehende Teile.

Versuchen Sie nicht das Messer zu inspizieren, während der Rasenmäher in Betrieb ist.

Umlaufendes Messer kann zu Verletzungen führen.

Führen Sie das Gerät nur im Schritttempo – beim Arbeiten mit dem Gerät niemals laufen. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.

Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen.

Stolpergefahr!

Benutzen Sie das Gerät mit besonderer Vorsicht, wenn Sie in der Nähe von Müllhalden, Gräben und Deichen arbeiten. Insbesondere auf ausreichenden Abstand zu solchen Gefahrenstellen achten.

In der Grasnarbe verborgene Objekte (Rasensprenganlagen, Pfähle, Wasserventile, Fundamente, elektrische Leitungen etc.) müssen umfahren werden. Überfahren Sie niemals solche Fremdobjekte.

Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand einige Sekunden beträgt.

STOP

Schalten Sie den

Verbrennungsmotor aus, lassen Sie das Arbeitswerkzeug zum Stillstand kommen und ziehen Sie den Zündkerzenstecker ab,

– wenn Sie das Gerät verlassen bzw. wenn es unbeaufsichtigt ist,
– bevor Sie nachtanken. Tanken Sie nur bei ausgekühltem Verbrennungsmotor. Brandgefahr!
– bevor Sie Blockierungen lösen oder Verstopfungen im Mähwerksgehäuse beseitigen,
– bevor Sie das Gerät anheben und tragen,
– bevor Sie das Gerät transportieren,
– bevor Arbeiten am Mähmesser durchgeführt werden,

– bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeiten (z. B. Umklappen des Lenkers) an ihm durchgeführt werden,
- wenn ein Fremdkörper getroffen wurde oder falls der Rasenmäher abnormal stark vibriert. Überprüfen Sie in diesen Fällen das Gerät, insbesondere die Schneideinheit (Messer, Messerwelle, Messerbefestigung), auf Beschädigungen und führen Sie die erforderlichen Reparaturen durch, bevor Sie das Gerät erneut starten und mit ihm arbeiten.

Verletzungsgefahr!

Starkes Vibrieren ist in der Regel ein Hinweis auf eine Störung. Der Rasenmäher darf insbesondere mit beschädigter oder verbogener Messerwelle oder mit einem beschädigten bzw. verbogenen Mähmesser nicht in Betrieb genommen werden. Lassen Sie die erforderlichen Reparaturen von einem Fachmann – VIKING empfiehlt den VIKING Fachhändler – durchführen, falls Ihnen die nötigen Kenntnisse fehlen.

Schalten Sie den Verbrennungsmotor aus,

– wenn Sie das Gerät von und zu der zu bearbeitenden Rasenfläche schieben,
– bevor Sie das Gerät auf eine nicht mit Gras bewachsene Fläche schieben,
– wenn das Gerät zum Transport angekippt werden muss,
– bevor Sie die Schnitthöhe einstellen.

4.7 Wartung und Reparaturen

Vor dem Beginn von Reinigungs-, Einstell-, Reparatur- und Wartungsarbeiten das

auf festem, ebenem Boden abstellen, den Verbrennungsmotor abstellen und abkühlen lassen sowie den Zündkerzenstecker abziehen.

Verletzungsgefahr durch das Mähmesser!

Durch Ziehen am Starterseil wird das Arbeitswerkzeug in eine Drehbewegung versetzt. Achten Sie stets auf ausreichenden Abstand zum Mähmesser, insbesondere von Händen und Füßen, wenn Sie am Starterseil ziehen.

Gerät insbesondere vor Arbeiten im Bereich von Verbrennungsmotor, Auspuffkrümmer und Schalldämpfer auskühlen lassen. Es können Temperaturen von 80°C und mehr erreicht werden. Verbrennungsgefahr!

Der direkte Kontakt mit Motoröl kann gefährlich sein, außerdem darf Motoröl nicht verschüttet werden.

VIKING empfiehlt, das Einfüllen von Motoröl bzw. einen Motorölwechsel dem VIKING Fachhändler zu überlassen.

Reinigung:

Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (⇒ 12.1)

Angesetzte Grasrückstände mit einem Holzstab lösen. Mäherunterseite mit Bürste und Wasser säubern.

Verwenden Sie niemals Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch). Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres VIKING Geräts beeinträchtigen kann.

Um Brandgefahr zu vermeiden, ist der Bereich der Kühlluftöffnungen, der Kühlrippen und der Bereich des Auspuffs frei von z. B. Gras, Stroh, Moos, Blättern oder austretendem Fett zu halten.

Wartungsarbeiten:

Es dürfen nur Wartungsarbeiten durchgeführt werden, die in dieser Gebrauchsanleitung beschrieben sind, alle anderen Arbeiten von einem Fachhändler ausführen lassen. Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. VIKING empfiehlt Wartungsarbeiten und Reparaturen nur vom VIKING Fachhändler durchführen zu lassen. VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Verwenden Sie nur Werkzeuge, Zubehöre oder Anbaugeräte, welche von VIKING für dieses Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollten Sie sich an einen Fachhändler wenden.

VIKING Original-Werkzeuge, -Zubehör und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. VIKING Original-Ersatzteile

erkennt man an der VIKING-Ersatzteilnummer, am Schriftzug VIKING und gegebenenfalls am VIKING Ersatzteilkennzeichen. Auf kleinen Teilen kann das Zeichen auch allein stehen.

Aus Sicherheitsgründen sind kraftstoffführende Bauteile (Kraftstoffleitung, Kraftstoffhahn, Kraftstofftank, Tankverschluss, Anschlüsse usw.) regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf von einem Fachmann auszutauschen (VIKING empfiehlt den VIKING Fachhändler).

Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von Ihrem VIKING Fachhändler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhält.

Arbeiten an der Schneideinheit nur mit dicken Arbeitshandschuhen und unter äußerster Vorsicht vornehmen.

Halten Sie alle Muttern, Bolzen und Schrauben, insbesondere die Messerschraube, fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.

Prüfen Sie das gesamte Gerät regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.

Ändern Sie niemals die Grundeinstellung des Verbrennungsmotors und überdrehen sie ihn nicht.

Falls für Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen.

4.8 Lagerung bei längeren Betriebspausen

Lassen Sie den Verbrennungsmotor abkühlen, bevor Sie das Gerät in einem geschlossenen Raum abstellen.

Lassen Sie das Gerät vollständig abkühlen, bevor Sie es abdecken.

Das Gerät mit entleertem Tank und den Kraftstoffvorrat in einem abschließbaren und gut durchlüfteten Raum aufbewahren.

Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.

Falls der Tank zu entleeren ist, etwa zur Stilllegung vor der Winterpause, sollte das Entleeren des Kraftstofftanks nur im Freien erfolgen (z. B. durch Leerfahren).

Gerät vor der Lagerung (z. B. Winterpause) gründlich reinigen.

Gerät nur mit abgezogenem Zündkerzenstecker einlagern.

Das Gerät im betriebssicheren Zustand lagern.

4.9 Entsorgung

Abfallprodukte wie Altöl oder Kraftstoff, gebrauchte Schmiermittel, Filter, Batterien und ähnliche Verschleißteile können den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. VIKING empfiehlt den VIKING Fachhändler.

Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführt wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Zündkabel entfernen, Tank entleeren und Motoröl ablassen.

Verletzungsgefahr durch das Mähmesser!

Lassen Sie auch einen ausgedienten Rasenmäher niemals unbeaufsichtigt. Stellen Sie sicher, dass das Gerät und insbesondere das Mähmesser außerhalb der Reichweite von Kindern aufbewahrt werden.

5. Symbolbeschreibung

Achtung!

Vor Inbetriebnahme Gebrauchsanleitung lesen.

Verletzungsgefahr!

Dritte aus dem Gefahrenbereich fernhalten.

Verletzungsgefahr!

Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten Zündkerzenstecker abziehen.

Verletzungsgefahr!

Hände und Füße von den Messern fernhalten!

Schneideinrichtung läuft nach dem Ausschalten wenige Sekunden nach (Bremse des Verbrennungsmotors/Messerbremse).

MB 2 RT:

Verbrennungsmotor starten.

Verbrennungsmotor abstellen.

Fahrantrieb einschalten.

6. Lieferumfang

Pos. Bezeichnung Stk.

A Grundgerät mit Lenker 1

- Gebrauchsanleitung 1

Pos. Bezeichnung Stk.

- Gebrauchsanleitung 1 Verbrennungsmotor

7. Gerät betriebsbereit machen

7.1 Allgemein

Verletzungsgefahr

Beachten Sie die Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". (⇔ 4.)

- Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.

7.2 Lenker montieren

• Lenker (1) vorsichtig hochklappen, dabei darauf achten, dass die Seilzüge nicht eingeklemmt werden.
• Vormontierte Schnellspanner (2) festdrehen (es sollte etwa ein Gewindegang der Schraube hervorstehen) und nach oben klappen.

Montage überprüfen

- Die Schnellspanner (1) müssen so stark angezogen sein, dass sie eng am Lenker anliegen und das Lenkeroberteil fest mit dem Lenkerunterteil verbunden ist. Wenn der Lenker nicht fest montiert ist, oder die Schnellspanner nicht korrekt sitzen, die Schnellspanner aufklappen und durch Aus- und wieder Eindrehen korrekt einstellen.

- Korrekte Lage der Seilzüge (2, 3) und des Kabelclips (4, MB 2 RC) überprüfen.

7.3 Kraftstoff und Motoröl

Schäden am Gerät vermeiden! Vor dem ersten Startvorgang Motoröl einfüllen. Zum Einfüllen von Motoröl bzw. zum Auftanken geeignete Einfüllhilfe (z. B. Trichter) verwenden.

Das zu verwendende Motoröl und Ölfüllmenge der Gebrauchsanleitung Verbrennungsmotor entnehmen. Füllstandskontrolle regelmäßig durchführen (siehe Gebrauchsanleitung Verbrennungsmotor). Das Unter- und Überschreiten des richtigen Ölstands ist zu vermeiden. Öltankverschluss vor der Inbetriebnahme des Verbrennungsmotors ordnungsgemäß festschrauben.
Das zu verwendende Motoröl und Ölfüllmenge der Gebrauchsanleitung Verbrennungsmotor entnehmen.
Füllstandskontrolle regelmäßig durchführen (siehe Gebrauchsanleitung Verbrennungsmotor).
Das Unter- und Überschreiten des richtigen Ölstands ist zu vermeiden. Öltankverschluss vor der Inbetriebnahme des Verbrennungsmotors ordnungsgemäß festschrauben.

[Non-Text]

Kraftstoff:

Empfehlung: frische Markenkraftstoffe, Benzin bleifrei.

Angaben zur Kraftstoffqualität (Oktanzahl) sind der Gebrauchsanleitung Verbrennungsmotor zu entnehmen.

8. Bedienelemente

8.1 Allgemein

Verletzungsgefahr

Beachten Sie die

Sicherheitshinweise im Kapitel "Zu Ihrer Sicherheit". ( 4.)

- Gerät für alle beschriebenen Arbeiten auf einen waagrechten, ebenen und festen Untergrund stellen.

8.2 Lenker umklappen

Zum platzsparenden Transportieren und Aufbewahren kann der Lenker umgeklappt werden.

Klemmgefahr!

Durch das Lösen der

Schnellspanner kann der Lenker unkontrolliert umklappen.

Halten Sie den Lenker deshalb stets mit einer Hand fest, während Sie die Befestigung lösen.

• Verbrennungsmotor abstellen und Zündkerzenstecker abziehen. (⇒ 11.2)
• Starterseil aushängen. (⇒ 8.3)
• Schnellspanner (1) links und rechts öffnen und den Lenker (2) vorsichtig nach vorne legen.

8.3 Starterseil ein- und aushängen

Einhängen

• Zündkerzenstecker vom Verbrennungsmotor abziehen.

• Bügel Motorstopp (1) zum Lenker drücken und halten.
  • Starterseil (2) langsam ausziehen.
• Bügel Motorstopp (1) loslassen und Starterseil (2) in die Seilzugführung (3) einhängen.
  • Zündkerzenstecker aufstecken.

Aushängen

• Zündkerzenstecker vom Verbrennungsmotor abziehen.
- Starterseil (2) von der Seilzugführung (3) aushängen.

8.4 Schnitthöhenverstellung

Verletzungsgefahr!

Vor dem Einstellen der Schnitthöhe den Verbrennungsmotor abstellen.

Es können 4 verschiedene Schnitthöhen zwischen 28 mm und 85 mm eingestellt werden.

Stufe 1 = kleinste Schnitthöhe

Stufe 4 = größte Schnitthöhe

Verletzungsgefahr!

Die Einstellung an der Vorderachse und der Hinterachse muss identisch sein.

1 Schnitthöhe hinten einstellen

- Die gewünschte Schnitthöhe mit der Hinterachse (1) einstellen. Dazu das Gerät mit einer Hand abstützen und die Hinterachse zuerst auf einer Seite, dann auf der anderen

Seite in die gewünschte Stufe bringen. Dabei darauf achten, dass sie sich links und rechts in der gleichen Stufe befindet (Hinterachse steht parallel zum Gehäuse).

2Schnitthöhe vorne einstellen

• MB 2 RT:
  Schnitthöhenverstellhebel (2) nach außen drücken, in die gewünschte Stufe stellen und einrasten lassen.
• MB 2 RC, MB 2 R:
  Die gewünschte Schnitthöhe mit der Vorderachse (3) einstellen. Dazu das Gerät mit einer Hand abstützen und die Vorderachse zuerst auf einer Seite, dann auf der anderen Seite in die gewünschte Stufe bringen. Dabei darauf achten, dass sie sich links und rechts in der gleichen Stufe befindet (Vorderachse steht parallel zum Gehäuse).

9. Sicherheitseinrichtungen

Das Gerät ist für die sichere Bedienung und zum Schutz vor unsachgemäßer Benutzung mit mehreren Sicherheitseinrichtungen ausgestattet.

Verletzungsgefahr!

Wird bei einer der

Sicherheitseinrichtungen ein Defekt festgestellt, darf das Gerät nicht in Betrieb genommen werden. Wenden Sie sich an einen Fachhändler, VIKING empfiehlt den VIKING Fachhändler.

9.1 Bügel Motorstopp

Der Rasenmäher ist mit einer Motorstopp-Vorrichtung ausgestattet.

Im laufenden Betrieb wird durch Loslassen des Bügels Motorstopp der Verbrennungsmotor abgestellt. Der Verbrennungsmotor und das Messer kommen innerhalb von 3 Sekunden zum Stillstand.

Verletzungsgefahr!

Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zum Fachhändler bringen.

Messen der Nachlaufzeit

Nach dem Starten des Verbrennungsmotors dreht sich das Messer und ein Windgeräusch ist hörbar. Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des Verbrennungsmotors, sie kann mit einer Stoppuhr gemessen werden.

10. Hinweise zum Arbeiten

10.1 Allgemeine Informationen zum Mulchen

Beim Mulchen wird das abgeschnittene Gras durch eine spezielle Führung des Luftstroms im Messerbereich mehrmals zerschnitten und danach wieder in die Grasnarbe zurückgeblasen. Das Schnittgut verbleibt auf der Rasenfläche.

Nutzen

Der verrottende Rasenschnitt gibt dem Boden organische Nährstoffe zurück und dient dadurch als natürlicher Dünger.

Vorteile

Das Entleeren des Grasfangkorbes und Entsorgen des Schnittgutes entfällt. Das Unkrautwachstum wird verlangsamt und erhebliche Düngermengen können eingespart werden.

10.2 Wann darf gemulcht werden?

VIKING empfiehlt, nur bei trockenem Rasen und bei nicht zu hohem Grasstand zu mulchen. Ist der Grasstand zu hoch, sollte der Rasen in zwei Arbeitsgängen gemäht werden. (⇒ 10.3)

Vorsicht!

Bei zu geringer Schnitthöhe oder nassem Rasen kann das Gehäuse verstopfen und das Messer blockieren!

10.3 Wie sollte gemulcht werden?

Voraussetzungen für ein gutes Mulchergebnis:

– optimale Schnitthöhe einstellen: Ein Drittel der Grashöhe soll abgeschnitten werden.
– gut geschärfte Messer verwenden.
– Mährichtung variieren und auf Überlappung der Mahbahnen achten.

Arbeitsweise bei hohem Grasstand

Bei hohem Grasstand sollte der Rasen in zwei Arbeitsgängen bearbeitet werden.

Erster Arbeitsgang: Den Rasen mit der höchsten Schnitthöhe vorschneiden.

Zweiter Arbeitsgang:

12 bis 24 Stunden nach dem ersten Arbeitsgang den Rasen im rechten Winkel zur ersten Mährichtung auf die gewünschte Grashöhe mulchen.

10.4 Wie oft sollte gemulcht werden?

Einen schönen und dichten Rasen erhält man durch häufiges Mulchen und Kurzhalten des Rasens.

Hauptwachstumsperiode:

Frühling: min. 2-mal pro Woche mulchen. Sommer und Herbst: min. 1-mal pro Woche mulchen.

11. Gerät in Betrieb nehmen

11.1 Verbrennungsmotor starten

Schäden am Gerät vermeiden! Den Verbrennungsmotor nicht im hohen Gras bzw. in tiefster Schnitthöhe starten. Ein erschwerter Startvorgang wäre die Folge. Nach dem Startvorgang arbeitet der Verbrennungsmotor aufgrund einer Fixgaseinstellung immer mit optimaler Arbeitsdrehzahl.

Startvorgang bei kaltem Verbrennungsmotor:

• Nur bei MB 2 R:
  Primer (1) dreimal drücken.

• Bügel Motorstopp (2) zum Lenker drücken und halten.

• Starterseil (3) langsam bis zum Kompressionswiderstand ausziehen. Anschließend kräftig und schnell bis auf Armlänge durchziehen. Starterseil (3) langsam zurückführen, damit es wieder aufgerollt werden kann.
  Vorgang wiederholen, bis der Verbrennungsmotor läuft.

Startvorgang bei warmem Verbrennungsmotor:

Schäden am Gerät vermeiden!

Bei warmem Verbrennungsmotor muss der Primer nicht mehr gedrückt werden.

Es ist jedoch zu beachten, dass bei sehr kaltem Wetter der Verbrennungsmotor schnell abkühlen kann.

- Startvorgang wie bei kaltem Verbrennungsmotor.

Nur bei MB 2 R:

Das Drücken des Primers (1) entfällt.

11.2 Verbrennungsmotor abstellen

• Bügel Motorstopp (1) loslassen.

Der Verbrennungsmotor und das Messer kommen innerhalb von 3 Sekunden zum Stillstand.

11.3 Fahrantrieb (MB 2 RT)

Hinweis

Das Modell MB 2 RT hat einen Vorderradantrieb.

1Fahrantrieb einschalten

• Verbrennungsmotor starten. (⇒ 11.1)
• Bügel Fahrantrieb (1) zum Lenker ziehen und halten.

Der Fahrantrieb wird aktiviert und der Rasenmäher setzt sich vorwärts in Bewegung.

2Fahrantrieb ausschalten

• Bügel Fahrantrieb (1) loslassen.
Der Fahrantrieb wird deaktiviert und der Rasenmäher bleibt stehen.

Der Verbrennungsmotor und das Messer laufen weiter.

12. Wartung

Verletzungsgefahr!

Vor allen Wartungs- oder Reinigungsarbeiten am Gerät das Kapitel "Zu Ihrer Sicherheit" (⇔ 4.), insbesondere das Unterkapitel "Wartung und Reparaturen" (⇔ 4.7), sorgfältig lesen und alle Sicherheitshinweise genau beachten.

Vor allen Wartungs- und Reinigungsarbeiten das Gerät abkühlen lassen und den

Zündkerzenstecker abziehen!

Jährliche Wartung durch den Fachhändler:

Der Rasenmäher sollte einmal jährlich von einem Fachhändler überprüft werden. VIKING empfiehlt den VIKING Fachhändler.

12.1 Gerät reinigen

Wartungsintervall:

Nach jedem Einsatz.

Verletzungsgefahr!

Verbrennungsmotor abstellen, Gerät abkühlen lassen und Zündkerzenstecker abziehen. Vor dem Aufstellen des Gerätes in die Reinigungsposition den Kraftstofftank entleeren (leerfahren).

Gerät in Reinigungsposition bringen

• Schnellspanner (1) öffnen und Lenker (2) nach hinten ablegen.
• Gerät vorne anheben und wie abgebildet in die Reinigungsposition aufstellen.

12.2 Messerverschleiß prüfen

Wartungsintervall:

Vor jedem Einsatz.

Verletzungsgefahr!

Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurchschnittlich schnell.

Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb immer einzuhalten.

Prüfvorgang

• Gerät in die Reinigungsposition bringen. (⇒ 12.1)
• Messer (1) reinigen und auf Beschädigungen (Kerben oder Risse) überprüfen.
• Messerstärke (A) an mehreren Stellen mit einem Messschieber (2) nachmessen.
• Rückschliff (B) nachmessen. Dazu ein Lineal (3) wie abgebildet an die vordere Messerkante anlegen.

Verschleißgrenzen

Die Messerstärke (A) muss an jeder Stelle mindestens 2 m m betragen. Die wichtigsten Stellen sind in der Abbildung markiert.

Die Schneiden dürfen beim Schärfen maximal 5 m m – Abstand (B) (Rückschliff) – zurückgeschliffen werden.

12.3 Mähmesser schärfen

Sollten Ihnen nötige Kenntnisse oder Hilfsmittel fehlen, empfehlen wir, das Schärfen des Messers einem Fachmann zu überlassen. Bei falsch geschliffenem Messer (falscher Schärfwinkel, Unwucht usw.) wird die Funktion des Gerätes beeinträchtigt.

Schärfanleitung

• Mähmesser ausbauen. (⇒ 12.4)
- Mähmesser während des Schärfvorganges kühlen, z. B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.

• Mähmesser gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
  • Schärfwinkel von 30° einhalten.
  • Verschleißgrenzen (⇒ 12.2) beachten.

12.4 Mähmesser aus- und einbauen

Verletzungsgefahr! Nur mit Handschuhen arbeiten.

Das Mähmesser muss erneuert werden, wenn Kerben oder Risse erkennbar sind oder wenn eine Verschleißgrenze ( 12.2) erreicht ist.

Demontage

• Mähmesser (1) festhalten und Messerschraube (2) lösen.
• Messerschraube (2), Sicherscheibe (3) und Mähmesser (1) entnehmen.

Montage

• Messerauflagefläche und Messerbuchse (4) reinigen.
• Messerschraube (2) mit Loctite 243 versehen.
• Mähmesser (1) wie abgebildet auf die Messerbuchse (4) setzen.
• Sicherscheibe (3) wie abgebildet auflegen und mit der Messerschraube (2) mit 60 - 65 Nm festziehen.

Verletzungsgefahr!

Das vorgeschriebene Anziehmoment der Messerschraube muss eingehalten werden. Die Sicherscheibe (3) muss bei jeder Messermontage erneuert werden. Die Messerschraube (2) muss bei jedem Messertausch erneuert werden.

12.5 Verbrennungsmotor

Wartungsintervall:

Siehe Gebrauchsanleitung Verbrennungsmotor.

Allgemein Hinweise:

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der beiliegenden Gebrauchsanleitung Verbrennungsmotor entnehmen können.

Besonders wichtig für eine lange Nutzungsdauer sind stets ausreichender Ölstand, der regelmäßige Öl- sowie Luftfilterwechsel.

Die empfohlenen Ölwechsel-Intervalle sowie Informationen über Motoröl und Ölfüllmenge finden Sie ebenfalls in der Gebrauchsanleitung Verbrennungsmotor.

Die Kühlrippen müssen stets sauber gehalten werden, um eine ausreichende Kühlung des Verbrennungsmotors zu gewährleisten.

12.6 Räder und Getriebe

Die Lager der Räder sind wartungsfrei. Das Getriebe ist wartungsfrei.

12.7 Aufbewahrung (Winterpause)

Bei längerer Stilllegung des Gerätes (Winterpause) die nachfolgenden Punkte beachten:

• Alle äußeren Teile des Gerätes sorgfältig reinigen.
• Sämtliche beweglichen Teile gut einölen bzw. einfetten.
• Kraftstofftank und Vergaser entleeren (z. B. durch Leerfahren).
• Zündkerze herausschrauben (siehe Gebrauchsanleitung Verbrennungsmotor) und ca. 3 cm³ Motoröl durch die Zündkerzenöffnung in den Verbrennungsmotor einfüllen. Verbrennungsmotor einige Male ohne Zündkerze durchdrehen (am Starterseil ziehen).

Brandgefahr!

Zündkerzenstecker wegen Entzündungsgefahr weg vom Zündkerzenloch halten.

• Zündkerze wieder einschrauben (siehe Gebrauchsanleitung Verbrennungsmotor).
• Ölwechsel durchführen (siehe Gebrauchsanleitung Verbrennungsmotor).
• Gerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren. Stellen Sie sicher, dass es sich außerhalb der Reichweite von Kindern befindet.

13. Transport

13.1 Transport

Verletzungsgefahr!

Beachten Sie vor dem Transport das Kapitel "Zu Ihrer Sicherheit". (⇔ 4.4) Tragen Sie das Gerät nur mit Hilfe einer zweiten Person. Dabei immer geeignete Sicherheitsbekleidung (Sicherheitsschuhe, feste Handschuhe) tragen. Vor dem Anheben bzw. Transport den Zündkerzenstecker abziehen.

Gerät anheben oder tragen

• ⒶLenker montiert: Gerät am Tragegriff vorne (1) und am Lenker (2) halten.
• BLenker umgeklappt: Gerät am Tragegriff vorne (1) und an den Lenkerunterteilen (3) halten.

Gerät transportieren

Gerät nur auf einer sauberen, ebenen Ladefläche, auf allen 4 Rädern stehend transportieren.

• Gerät mit geeigneten Befestigungmitteln gegen Verrutschen sichern. Seile bzw. Gurte am Tragegriff vorne (1) und an den Lenkerunterteilen (3) befestigen.

14. Umweltschutz

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden.

Verpackungen, Gerät und Zubehöre sind aus

recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen. Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen. Beachten Sie bei der Entsorgung die Angaben im Kapitel "Entsorgung". (⇒ 4.9)

Wenden Sie sich an Ihr Recycling-Center oder Ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind.

15. Übliche Ersatzteile

Mähmesser (Mulchmesser)

6357 702 0101

Messerschraube

9008 319 9028

Sicherscheibe

0000 702 6600

Die Befestigungselemente des Mähmessers (z. B.

Messerschraube, Sicherscheibe) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim VIKING Fachhändler erhältlich.

16. Serviceplan

16.1 Übergabebestätigung

Modell:

Serialnummer:

16.2 Servicebestätigung

Geben Sie diese

Gebrauchsanleitung bei

Wartungsarbeiten Ihrem VIKING

Fachhändler.

Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.

Service ausgeführt am

Datum nächster Service

17. Verschleiß minimieren und Schäden vermeiden

Wichtige Hinweise zur Wartung und Pflege der Produktgruppe

Rasenmäher Benzin

Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schließt die Fa. VIKING jede Haftung aus.

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING Gerät:

1. Verschleißteile

Manche Teile des VIKING Gerätes unterliegen auch bei

bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.

Dazu gehören u.a.:

- Mähmesser

- Keilriemen (MB 2 RT)

- Reifen

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VIKING Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• nicht von VIKING freigegebene Veränderungen am Produkt.
• Verwendung von nicht von VIKING zugelassenen Betriebsstoffen (Schmiermittel, Benzin und Motoröl, siehe Angaben des Herstellers des Verbrennungsmotors).
  – Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.
• nicht bestimmungsgemäße Verwendung des Produktes.
  – Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen.
  – Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.

Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zählen unter anderem:

• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung.
  – Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.
  – Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

18. CE- Konformitätserklärung des Herstellers

Wir,

VIKING GmbH

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

erklären, dass die Maschine

Rasenmäher, handgeführt mit Verbrennungsmotor (MB)

Fabrikmarke: VIKING

Typ: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

Serienidentifizierung 6357

mit folgenden EG-Richtlinien

übereinstimmt:

Das Erzeugnis ist in Übereinstimmung mit

folgenden Normen entwickelt worden:

EN ISO 5395-1, EN ISO 5395-2

Angewandtes

Konformitätsbewertungsverfahren:

Anhang VIII (2000/14/EC)

Name und Anschrift der beteiligten benannten Stelle:

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Zusammenstellung und Aufbewahrung der Technischen Unterlagen:

Johann Weiglhofer

VIKING GmbH

Das Baujahr und die Serialnummer sind auf dem Typenschild des Geräts angegeben.

MB 2.2 R:

Gemessener Schallleistungspegel: 92,0 dB(A)

Garantierter Schallleistungspegel: 94 dB(A)

Gemessener Schallleistungspegel: 92,5 dB(A)

Garantierter Schallleistungspegel: 94 dB(A)

Langkampfen,

2015-01-02 (JJJJ-MM-TT)

VIKING GmbH

Weiglhofer

Bereichsleiter Forschung und

Produktentwicklung

19. Technische Daten

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Serienidentifizierung 6357

Verbrennungsmotor, 4-Takt-

Bauart Verbrennungsmotor

Schneidvorrichtung Messerbalken

Schnittbreite 46 cm

Startvorrichtung Seilstart

Sicherheitseinrich-

tung Motorstopp

Anziehmoment

Messerschraube 60 - 65 Nm

Rad-∅ vorne 200 mm

Rad-∅ hinten 200 mm

Schnitthöhe 28 - 85 mm

Gemäß Richtlinie

2000/14/EC:

Garantierter Schall-

leistungspegel L_WAd 94 dB(A)

Gemäß Richtlinie

2006/42/EC:

Schalldruckpegel am

Arbeitsplatz L_pA 81 dB(A)

Unsicherheit K_pA 2 dB(A)

MB 2.2 R

Motortyp B&S Series 450

Nennleistung bei 1,6 - 2900

Nenndrehzahl kW - U/min

Hubraum 125 ccm

Kraftstofftank 0,8 l

Drehzahl der

Schneidvorrichtung 2900 U/min

MB 2.2 R

Angegebener

Schwingungskenn-

wert nach EN 12096:

Gemessener Wert

a_hw 7,00 m/s ^2

Unsicherheit K_hw 2,80 m/s ^2

Messung gemäß

EN 20643

L/B/H 124/49/100 cm

Gewicht: 22 kg

MB 2.2 RC

Motortyp Kohler XT675

Nennleistung bei 2,2 - 2800

Nenndrehzahl kW - U/min

Hubraum 149 ccm

Kraftstofftank 1,4 l

Drehzahl der

Schneidvorrichtung 2800 U/min

Angegebener

Schwingungskenn-

wert nach EN 12096:

Gemessener Wert

a_hw 5,00 m/s ^2

Unsicherheit K_hw 2,50 m/s ^2

Messung gemäß

EN 20643

L/B/H 124/49/100 cm

Gewicht: 26 kg

MB 2.2 RT

Motortyp Kohler XT675

Nennleistung bei 2,2 - 2800

Nenndrehzahl kW - U/min

Hubraum 149 ccm

Kraftstofftank 1,4 l

Drehzahl der

Schneidvorrichtung 2800 U/min

MB 2.2 RT

Angegebener

Schwingungskenn- wert nach EN 12096:

Gemessener Wert

a_hw 5,90 m/s ^2

Unsicherheit K_hw 2,36 m/s ^2

Messung gemäß

EN 20643

Antrieb: Vorderrad 1-Gang vorwärts

Antriebsgeschwindigkeit 3,5 km/h

L/B/H 140/50/105 cm

Gewicht: 29 kg

20. Fehlersuche

✗ eventuell einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING Fachhändler.

[1] siehe Gebrauchsanleitung Verbrennungsmotor.

Störung:

Verbrennungsmotor läuft nicht an

Mögliche Ursache:

– Bügel Motorstopp nicht betätigt.

– Kein Kraftstoff im Tank.

- Kraftstoffleitung verstopft.

– Schlechter, verschmutzter oder alter Kraftstoff im Tank.

– Luftfilter verschmutzt.

– Zündkerzenstecker von Zündkerze abgezogen; Zündkabel schlecht am Stecker befestigt.

– Zündkerze verrußt oder beschädigt; falscher Elektrodenabstand.

Abhilfe:

– Bügel Motorstopp zum Lenker drücken und halten. (⇒ 11.1)

– Kraftstoff nachfüllen. (⇔ 7.3)

- Kraftstoffleitung reinigen. 11, ✗

– Stets frischen Markenkraftstoff, Benzin bleifrei verwenden; Vergaser reinigen. 📄, ✕

- Luftfilter reinigen. 📄, ✕

– Zündkerzenstecker aufstecken; Verbindung zwischen Zündkabel und Stecker prüfen. 📄, ✕

- Zündkerze reinigen oder ersetzen; Elektrodenabstand einstellen. ✗

Störung:

Erschwertes Starten oder die Leistung des Verbrennungsmotors lässt nach.

Mögliche Ursache:

– Rasenmähergehäuse verstopft.

– Mähen mit zu niedriger Schnittstufe bzw. die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß.

– Wasser im Kraftstofftank und Vergaser; Vergaser ist verstopft.

– Kraftstofftank verschmutzt.

– Luftfilter verschmutzt.

– Zündkerze verrußt.

Abhilfe:

– Rasenmähergehäuse reinigen (Zündkerzenstecker abziehen!). (⇒ 12.1)

– Höhere Schnittstufe einstellen bzw. Schiebegeschwindigkeit verringern. ( 8.4)

- Kraftstofftank entleeren, Kraftstoffleitung und Vergaser reinigen. ✗

- Kraftstofftank reinigen. ✗

– Luftfilter reinigen. ✗

– Zündkerze reinigen. ✗

Störung:

Verbrennungsmotor wird sehr heiß.

Mögliche Ursache:

– Zu geringer Ölstand im

Verbrennungsmotor.

– Kühlrippen verschmutzt.

Abhilfe:

– Motoröl wechseln. (⇔ 12.5)

– Kühlrippen reinigen. (⇒ 12.1)

Störung:

Starke Vibrationen während des Betriebs.

Mögliche Ursache:

– Schneideinheit defekt.

– Befestigung des Verbrennungsmotors lose.

Abhilfe:

- Mähmesser, Messerwelle und Messerbefestigung (Messerschraube und Sicherscheibe) kontrollieren und ggf. reparieren. ✗

– Schrauben Befestigung Verbrennungsmotor anziehen. ✗

Störung:

Unsauberer Schnitt, Rasen wird gelb.

Mögliche Ursache:

– Mähmesser ist stumpf oder verschlissen.

– Die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß.

– Gehäuse steht nicht parallel zum Boden.

Abhilfe:

– Mähmesser schärfen oder ersetzen (⇒ 12.3), (⇒ 12.4), ✗

– Vorschubgeschwindigkeit verringen und/oder richtige Schnitthöhe wählen

– Schnitthöhe vorne und hinten auf die gleiche Schnittstufe stellen. ( 8.4)

Störung (MB 2 RT):

Kein Antrieb beim Betätigen des Bügel Fahrantrieb.

Mögliche Ursache:

– Seilzug Fahrantrieb defekt (z. B. geknickt).

Abhilfe:

- Seilzug ersetzen. ✗

Dear Customer,

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein (Autriche)

déclarons que les

TÜV Rheinland LGA Products GmbH Tillystraße 2

20. Recherche des pannes

Technische gegevens 80

Defectopsporing 81

Verse merkbrandstoffen,

Loodvrije benzine.

14. Milieubescherming

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

verklaren, dat de

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Samenstelling en klassement van de Technische Documentatie: Johann Weiglhofer VIKING GmbH

19. Technische gegevens

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Serienummer 6357

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

declara que a máquina

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Produktkomponenter 148

6. Produktkomponenter

Nr. Betegnelse Ant.

Hans Peter Stihl-Straße 5

A 6336 Langkampfen / Kufstein

bekrefter at maskinen

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Montera styrhandtag 166

dra bort tändstiftskontakten:

7.2 Montera styrhandtag

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5.

A-6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

kompanija VIKING GmbH Hans Peter Stihl-Straße 5

|A-6336 Langkampfen / Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg

Izrada i pohrana tehničke dokumentacije: Johann Weiglhofer

VIKING GmbH

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein,

paziņojam, ka

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg.

Hans Peter Stihl–Straße 5

A 6336 Langkampfen/Kufstein,

"TÜV Rheinland LGA Products GmbH" Tillystraße 2

D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

declarăm că mașina

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A 6336 Langkampfen/Kufstein

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

kinnitame, et masin

TÜV Rheinland LGA Products GmbH Tillystraße 2

D-90431 Nürnberg
