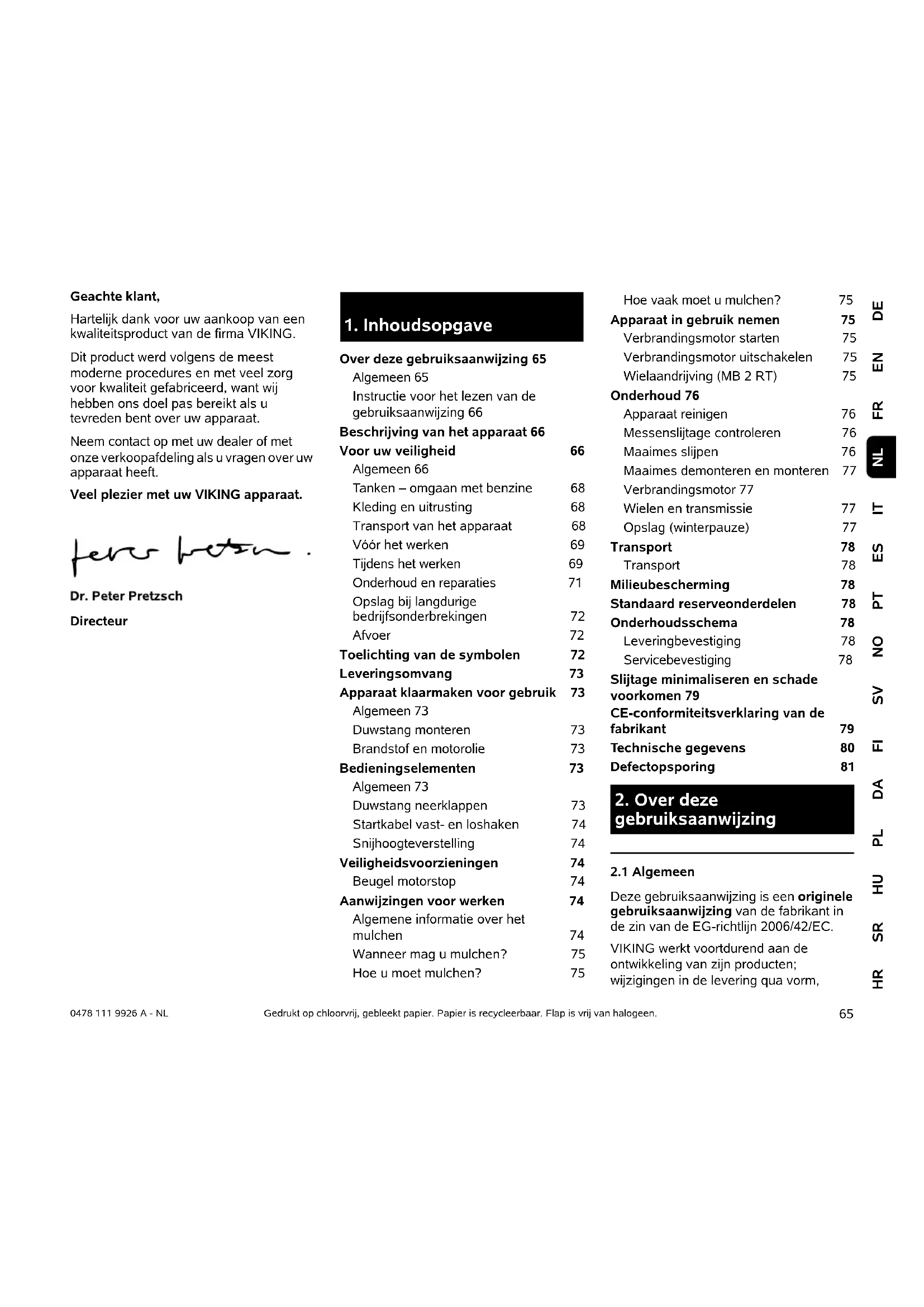

1. Inhoudsopgave

Over deze gebruiksaanwijzing 65

Algemeen 65

Instructie voor het lezen van de gebruiksaanwijzing 66

Beschrijving van het apparaat 66

Voor uw veiligheid 66

Algemeen 66

Tanken – omgaan met benzine 68

Kleding en uitrusting 68

Transport van het apparaat 68

Vóór het werken 69

Tijdens het werken 69

Onderhoud en reparaties 71

Opslag bij langdurige bedrijfsonderbrekingen 72

Afvoer 72

Toelichting van de symbolen 72

Leveringsomvang 73

Apparaat klaarmaken voor gebruik 73

Algemeen 73

Duwstang monteren 73

Brandstof en motorolie 73

Bedieningselementen 73

Algemeen 73

Duwstang neerklappen 73

Startkabel vast- en loshaken 74

Snijhoogteverstelling 74

Veiligheidsvoorzieningen 74

Beugel motorstop 74

Aanwijzingen voor werken 74

Algemene informatie over het mulchen 74

Wanneer mag u mulchen? 75

Hoe u moet mulchen? 75

Hoe vaak moet u mulchen? 75

Apparaat in gebruik nemen 75

Verbrandingsmotor starten 75

Verbrandingsmotor uitschakelen 75

Wielaandrijving (MB 2 RT) 75

Onderhoud 76

Apparaat reinigen 76

Messenslijtage controleren 76

Maaimes slijpen 76

Maaiimes demonteren en monteren 77

Verbrandingsmotor 77

Wielen en transmissie 77

Opslag (winterpauze) 77

Transport 78

Transport 78

Milieubescherming 78

Standaard reserveonderdelen 78

Onderhoudsschema 78

Leveringbevestiging 78

Servicebevestiging 78

Slijtage minimaliseren en schade voorkomen 79

CE-conformiteitsverklaring van de fabrikant 79

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKING werkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm,

techniek en uitvoering zijn daarom voorbehouden.

Op basis van gegevens of afbeeldingen uit dit boekje kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

Kijkrichting bij gebruik links en rechts in de gebruiksaanwijzing: De gebruiker staat achter het apparaat (werkstand).

Hoofdstukverwijzing:

Naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg wordt met een pijltje verwezen. Het volgende voorbeeld bevat een verwijzing naar een hoofdstuk: (⇔ 4.)

Markeringen van tekstpassages:

De beschreven aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn.

Handelingen waarbij ingrijpen van de gebruiker vereist is:

- Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

– productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijn noodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaalde handelingen voorkomen mogelijk of waarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiële schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een beter apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

3. Beschrijving van het apparaat

1 Beugel motorstop

2 Beugel wielaandrijving (MB 2 RT)

3 Stuur

4 Kabelgeleider

5 Snelspanner

6 Kabelgeleider

7 Snijhoogteverstelling achter

8 Snijhoogteverstelling voor

9 Handgreep voor

10 Verbrandingsmotor

11 Primer (MB 2 R)

12 kabelklip

MB 2 RC: 1 St.

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat moeten de voorschriften ter preventie van ongevallen beslist in acht

worden genomen.

Vóór de eerste inbedrijfstelling moet u de hele

gebruiksaanwijzing goed doorlezen. Bewaar de

gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Volg de gebruiks- en onderhoudsinstructies in de afzonderlijke gebruiksaanwijzing verbrandingsmotor.

Deze veiligheidsmaatregelen zijn onontbeerlijk voor uw veiligheid, maar deze opsomming is niet uitputtend. Gebruik het apparaat altijd verstandig en met verantwoordelijkheidsgevoel, en denk erom dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat.

Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zijn. Elke gebruiker moet vóór de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.

Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zijn.

Levensgevaar door verstikking!

Verstikkingsgevaar voor kinderen bij het spelen met

verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet altijd worden meegegeven.

Gebruik het apparaat alleen als u uitgerust bent en een goede lichamelijke en geestelijke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kunt

werken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden, mag niet met het apparaat worden gewerkt.

Kinderen of jongeren onder 16 jaar mogen de machine niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen.

Dit apparaat mag niet worden gebruikt door personen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of door personen zonder ervaring en/of zonder kennis, tenzij deze personen onder toezicht staan van iemand die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

Het apparaat is bedoeld voor privé gebruik.

Opgelet - Gevaar voor ongevallen!

De grasmaaier is alleen bedoeld voor het maaien van gras. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

Om persoonlijk letsel van de gebruiker te vermijden, mag de grasmaaier bijvoorbeeld niet worden ingezet voor volgende werken (onvolledige opsomming):

- het trimmen van bosjes, heggen en struiken,

- het snoeien van rankgewas,

– gazononderhoud op dakbeplantingen en in bloembakken,

- het hakselen en klein hakken van boom- en heggensnoeisel,

• het schoonmaken van voetpaden (opzuigen, wegblazen),
• het egaliseren van oneffenheden in de bodem, zoals bijv. molshopen.

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage van toebehoren die door VIKING zijn goedgekeurd. Bovendien heeft dit tot gevolg dat uw garantie vervalt. Neem voor informatie over goedgekeurde toebehoren contact op met uw VIKING vakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor wordt veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

Opgelet! Gevaar voor de gezondheid door trillingen! Een overmatige belasting door trillingen kan schade aan de

bloedsomloop en het zenuwstelsel veroorzaken, vooral bij personen met circulatiestoornissen. Raadpleeg een arts wanneer er symptomen optreden die door de trillingen zouden kunnen zijn veroorzaakt.

Deze symptomen treden voornamelijk op bij de vingers, handen of polsen en zijn bijvoorbeeld (onvolledige opsomming):

• gevoelloosheid,

• p i j n ,
  – slappe spieren,

• huidverkleuringen,

• onaangenaam kriebelen.

4.2 Tanken – omgaan met benzine

Levensgevaarlijk!

Benzine is giftig en in hoge mate ontvlambaar.

Bewaar de brandstof uitsluitend in geschikte en goedgekeurde reservoirs (jerrycans). Schroef de tankdoppen van de jerrycans altijd goed erop en draai de doppen stevig vast. Om veiligheidsredenen moeten defecte afsluitingen worden vervangen.

Gebruik geen drankflessen of soortgelijke zaken om brandstoffen en smeermiddelen af te voeren of op te slaan, zoals bijv. benzine. Personen, met name kinderen, zouden in de verleiding kunnen komen om eruit te drinken.

Houd benzine uit de buurt van vuur, permanent vuur, warmtebronnen en andere ontstekingsbronnen. Niet roken!

Tank alleen in de buitenlucht en rook niet tijdens het tanken.

Schakel de verbrandingsmotor voor het bijtanken uit en laat deze afkoelen.

De benzine moet vóór het starten van de verbrandingsmotor worden bijgevuld. Bij een draaiende verbrandingsmotor of hete machine mag de tankdop niet worden geopend en mag er geen benzine worden bijgevuld.

Vul de brandstoftank niet geheel, maar slechts tot ca. 4 cm onder de rand van de vulpijp, zodat de brandstof ruimte heeft om uit te zetten.

Als er benzine is overgelopen, mag u de verbrandingsmotor pas starten nadat u het met benzine verontreinigde oppervlak hebt gereinigd. Start de verbrandingsmotor niet voordat de benzinedampen zijn verdampt (droog vegen).

Gemorste brandstof moet meteen worden afgeveegd.

Verwissel van kleding als er benzine op is gemorst.

Sla het apparaat nooit op in een gebouw met benzine in de tank. Ontstane benzinedampen kunnen met open vuur of vonken in aanraking komen en ontbranden.

Als de tank moet worden geleegd, moet dit in de buitenlucht worden uitgevoerd.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of eld op sandalen.

Bij onderhouds- en reinigingswerkzaamheden en tijdens het vervoer van de machine ook telkens stevige

handschoenen dragen en lang haar samenbinden en bedekken (hoofddoek, muts enz.).

Bij het slijpen van het maairnes moet altijd een geschikte veiligheidsbril worden gedragen.

De machine mag alleen met een lange broek en nauwe kleding aan in gebruik worden genomen.

Draag nooit losse kledingstukken die aan draaiende onderdelen (bedieningshendel) kunnen blijven hangen – ook geen sieraden, geen stropdassen en geen sjaals.

4.4 Transport van het apparaat

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat niet met draaiende verbrandingsmotor verplaatsen. Schakel voor het transport de verbrandingsmotor uit, laat de messen uitlopen en trek de bougiestekker los.

Transporteer het apparaat alleen met een afgekoelde verbrandingsmotor en zonder brandstof.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak het apparaat op het laadoppervlak vast met hiervoor geschikte bevestigingsmaterialen (gordels, touwen, enz.).

Maaimes bij het optillen en dragen niet aanraken.

Raadpleeg de informatie in het hoofdstuk "Transport". Daar wordt beschreven hoe het apparaat op te tillen of vast te sjorren is. (⇒ 13.)

Houd u bij het transport van het apparaat aan de plaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

4.5 Vóór het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die de gebruiksaanwijzing kennen.

Controleer het brandstofsysteem vóór ingebruikname van het apparaat op lekkage, met name de zichtbare onderdelen, zoals bijv. tank, tankdop, slangverbindingen. Verbrandingsmotor bij lekkage of schade niet starten –

Brandgevaar!

Apparaat vóór ingebruikname door vakhandelaar laten repareren.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Controleer het complete terrein waarop de machine wordt gebruikt en verwijder alle stenen, stokken, kabels, botten en andere voorwerpen die door de machine omhoog kunnen worden geslingerd. Hindernissen (b.v. boomstronken, wortels) kunnen in het hoge gras eenvoudig over het hoofd worden gezien.

Markeer daarom vóór het maaien alle in het gazon verborgen vreemde voorwerpen (hindernissen) die niet verwijderd kunnen worden.

Vervang voordat u het apparaat gebruikt defecte en alle andere versleten en beschadigde delen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Stickers en alle verdere vervangingsonderdelen zijn verkrijgbaar bij uw VIKING vakhandelaar.

Voor het gebruik van het apparaat dient men te controleren of de bougiestekker goed vastzit op de bougie.

Het apparaat mag alleen worden gebruikt als het in goede staat verkeert. Controleer vóór elk gebruik:

• of het apparaat volgens de voorschriften is gemonteerd.
• of het snijgereedschap en de complete snij-eenheid (maaimes, bevestigingselementen, maaiwerkbehuizing) in onberispelijke staat zijn. Er moet vooral worden gecontroleerd op veilige montage, beschadigingen (kerven of scheuren) alsook slijtage. (⇔ 12.2)
• of de tankdop goed vastgeschroefd is.
• of de tank en de brandstofvervoerende delen en de tankdop in onberispelijke staat zijn.
• of de veiligheidsvoorzieningen (bijv. motorstopbeugel, behuizing, duwstang, bescherming) in perfecte toestand zijn en naar behoren functioneren.
• of de oliedop goed opgeschroefd is.
  Indien nodig de noodzakelijke werken uitvoeren of toevertrouwen aan de vakhandelaar. VIKING beveelt de VIKING vakhandelaar aan.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

De op het apparaat geïnstalleerde schakel- en veiligheidsinrichtingen mogen niet worden verwijderd of overbrugd. In het bijzonder de motorstopbeugel nooit aan de duwstang vastzetten (bijv. door afbinden).

Opgelet - kans op letsel! Houd handen of voeten nooit tegen of onder draaiende onderdelen. Raak het

ronddraaiende mes nooit aan.

Neem steeds de door de duwstang bepaalde veiligheidsafstand in acht. De duwstang moet steeds goed gemonteerd zijn en mag niet veranderd worden. Gebruik het apparaat nooit met neergeklapte duwstang.

Bevestig nooit voorwerpen aan de duwstang (bijv. werkkleding).

Werk alleen bij daglicht of bij goede kunstverlichting.

Werk niet met het apparaat bij regen, onweer en met name niet bij blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, omdat de gebruiker minder stabiel staat.

Om uitglijden te voorkomen moet er bijzonder voorzichtig worden gewerkt. Indien mogelijk het apparaat niet op een vochtige ondergrond gebruiken.

Uitlaatgassen:

Levensgevaar door vergiftiging! Stop onmiddellijk met werken bij misselijkheid, hoofdpijn, zichtstoornissen (b v. blikvernauwing), slecht horen, duizeligheid of een verminderd concentratievermogen. Deze symptomen kunnen onder andere door een te hoge concentratie uitlaatgassen worden veroorzaakt.

Het apparaat genereert giftige uitlaatgassen zodra de verbrandingsmotor is ingeschakeld. Deze gassen

bevatten giftig koolmonoxide, een kleur-

en reukloos gas, en andere schadelijke stoffen. De verbrandingsmotor mag nooit in afgesloten of slecht geventileerde ruimtes in werking worden gezet.

Starten:

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". (⇒ 11.)

Houd uw voeten op voldoende afstand van het snijgereedschap.

Bij het starten mag het apparaat niet worden gekanteld.

Bij het starten mag de beugel voor wielaandrijving niet bediend worden.

Werken op hellingen:

Hellingen altijd in de dwarsrichting, nooit in de lengterichting bewerken.

Als de gebruiker bij het maaien in langsrichting de controle verliest over de grasmaaier kan hij overreden worden door het maaiende apparaat.

Wees bijzonder voorzichtig als u op een helling van richting verandert.

Let steeds op een goede stand bij hellingen en vermijd om met het apparaat te werken op zeer sterke hellingen.

Om veiligheidsredenen mag het apparaat niet op hellingen steiler dan 25° (46,6 %) worden gebruikt. Kans op letsel!

Een stijging van de helling van 25° betekent een verticale stijging van 46,6 cm bij een horizontale lengte van 100 cm.

max. 25° 100 46,6

Voor gegarandeerd voldoende smering van de verbrandingsmotor moeten bij het gebruik van het apparaat op hellingen ook de instructies in de meegeleverde gebruiksaanwijzing verbrandingsmotor in acht worden genomen.

Werken:

Gevaar voor letsel!

Houd handen of voeten nooit boven, onder of tegen draaiende onderdelen.

Probeer niet om het mes te inspecteren zolang de grasmaaier werkt. Het

ronddraaiende mes kan letsel veroorzaken.

Werk altijd stapvoets en ga bij het werken met het apparaat vooral niet rennen. Door snel te lopen met het apparaat is er meer kans op letsel door struikelen, uitglijden enz.

Wees bijzonder voorzichtig als u het apparaat omdraait of naar u toe trekt.

Struikelgevaar!

Gebruik het apparaat uiterst behoedzaam wanneer u in de buurt van vuilnishopen, sloten en dijken werkt. Houd met name voldoende afstand tot dergelijke gevarenzones.

U moet om in het gras verborgen voorwerpen heenrijden (beregeningsinstallaties, palen, waterkranen, fundamenten, stroomkabels enz.). Rijd nooit over dergelijke voorwerpen heen.

STOP

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Schakel de verbrandingsmotor uit, laat het werkgereedschap tot stilstand komen en trek de bougiestekker eruit,

• wanneer u het apparaat verlaat of als het apparaat zonder toezicht is,
• voordat u bijtankt. Tank alleen wanneer de verbrandingsmotor volledig is afgekoeld.

Brandgevaar!

• voordat u blokkades opheft of verstoppingen in de maaiwerkbehuizing verwijdert,
• voordat u het apparaat optilt en draagt,
• voor dat u het apparaat transporteert,
• voor het werken aan het maairnes wordt aangevat,
• voordat het apparaat getest of gereinigd wordt of voordat sommige werken uitgevoerd worden (bijv. omklappen van de duwstang),
• wanneer een vreemd voorwerp geraakt werd of als de grasmaaier abnormaal hard begint te trillen. Controleer in deze gevallen het apparaat, in het bijzonder de snijeenheid (messen, messenas, mesbevestiging), op beschadigingen en voer de noodzakelijke herstellingen uit voordat u het apparaat opnieuw start en ermee gaat werken.

Kans op letsel!

Hard trillen wijst meestal op een storing.

De grasmaaier mag met name niet worden gebruikt als de messenas beschadigd of verbogen is of als het maalimes beschadigd of verbogen is.

Laat de noodzakelijke herstellingen door een vakman – VIKING beveelt de VIKING vakhandelaar aan – uitvoeren, indien u niet over de nodige kennis beschikt.

Schakel de verbrandingsmotor uit,

• wanneer u het apparaat van en naar het te bewerken gazon duwt,
• voordat u het apparaat over een niet met gras begroeide ondergrond gaat duwen,
• wanneer het apparaat voor het transport gekanteld moet worden,
• voor u de snijhoogte aanpast.

4.7 Onderhoud en reparaties

Plaats het apparaat voorafgaand aan reinigings-, instel-, reparatie- en

onderhoudswerkzaamheden op

een stevige, vlakke ondergrond, schake de verbrandingsmotor uit en laat deze afkoelen en trek de bougiestekker eruit.

Kans op letsel door het maaiimes!

Door aan de startkabel te trekken krijgt het werkgereedschap een draaibeweging. Houd altijd voldoende afstand tot het maairnes, in het bijzonder de handen en de voeten, wanneer u aan de startkabel trekt.

Vooral voor werkzaamheden rondom de verbrandingsmotor, het uitlaatspruitstuk en de geluiddemper, het apparaat eerst laten afkoelen. De temperaturen kunnen tot 80°C en meer oplopen. Kans op brandwonden!

Direct contact met motorolie kan gevaarlijk zijn, ook mag motorolie niet worden gemorst.

VIKING adviseert het bijvullen resp. verversen van motorolie door een VIKING vakhandelaar te laten uitvoeren.

Reiniging:

Na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. (⇒ 12.1)

Maak de aangekoekte resten gras in de behuizing met een houten staaf los. Reinig de onderkant van de grasmaaier met een borstel en water.

Gebruik nooit hogedrukreinigers en reinig het apparaat niet onder stromend water (bijv. met een tuinslang).

Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt.

Om brandgevaar te voorkomen, moet u de gebieden rond de koelluchtopeningen, koelvinnen en rondom de uitlaat vrij houden van bijv. gras, stro, mos, bladeren of uitstromend vet.

Onderhoudswerkzaamheden:

Er mogen alleen onderhoudswerkzaamheden worden uitgevoerd die in deze gebruiksaanwijzing worden vermeld. Alle andere werkzaamheden dient u door uw vakhandelaar te laten uitvoeren. Neem altijd contact op met uw

vakhandelaar als u niet over de vereiste kennis en gereedschappen beschikt. VIKING raadt aan

onderhoudswerkzaamheden en reparaties uitsluitend door de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zijn toegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar.

Originele VIKING gereedschappen, accessoires en vervangingsonderdelen zijn wat betreft hun eigenschappen optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING vervangingsonderdelen zijn herkenbaar aan het VIKING onderdeelnummer, het VIKING logo en eventueel het VIKING symbool op de onderdelen. Op kleine onderdelen kan ook alleen het teken staan.

Om veiligheidsredenen moeten brandstofvervoerende onderdelen (brandstofleiding, brandstofkraan, brandstoftank, tankdop, aansluitingen enz.) regelmatig op beschadigingen en lekkages worden geïnspecteerd en indien nodig door een erkende monteur worden vervangen (VIKING raadt de VIKING vakhandelaar aan).

Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VIKING vakhandelaar door nieuwe originele stickers worden vervangen. Let er bij het

vervangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel van dezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met dikke werkhandschoenen en met de uiterste voorzichtigheid.

Zorg voor een veilig gebruik van het apparaat en zorg ervoor dat alle moeren, bouten en schroeven, en zeker de mesbout goed zijn vastgedraaid.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden vervangen, om ervoor te zorgen dat de machine altijd in veilige staat is.

Wijzig de instellingen van de verbrandingsmotor nooit en jaag deze niet over zijn toeren.

Als onderdelen of veiligheidsvoorzieningen voor onderhoudswerkzaamheden zijn verwijderd, moeten deze weer meteen en correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat de verbrandingsmotor afkoelen voordat u het apparaat in een afgesloten ruimte plaatst.

Laat het apparaat volledig afkoelen voor dat u het bedekt.

Bewaar het apparaat met een lege tank en de brandstofvoorraad in een afsluitbare en goed geventileerde ruimte.

Controleer of het apparaat tegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Als de tank moet worden geledigd zoals voor het stilleggen voor de winterpauze, mag de brandstoftank uitsluitend in de open lucht worden geledigd (bijv. leegrijden door de motor te laten draaien).

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Apparaat alleen met uitgetrokken bougiestekker bewaren.

Sla het apparaat in een veilige staat op.

4.9 Afvoer

Afvalproducten zoals verbruikte olie of brandstof, verbruikte smeermiddelen, filters, accu's en soortgelijke slijtageonderdelen zijn slecht voor mensen en dieren en kunnen het milieu beschadigen en moeten derhalve deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de daarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval wordt verwerkt. Verwijder om ongevallen te voorkomen vooral de bougiekabel, maak de tank leeg en tap de motorolie af.

Kans op letsel door het maaiimes!

Laat ook een grasmaaier aan het eind van de levensduur ervan nooit zonder toezicht staan. Bewaar het apparaat en in het bijzonder het maairnes altijd buiten het bereik van kinderen.

5. Toelichting van de symbolen

Let op!

Lees vóór inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel!

Houd andere personen uit de gevarenzone.

Kans op letsel!

Vóór werkzaamheden aan het snijgereedschap en onderhoud- en reinigingswerkzaamheden de bougiestekker eruit trekken.

Kans op letsel!

Houd handen en voeten uit de buurt van de messen!

De snijvoorziening loopt na het uitschakelen nog een aantal seconden na (rem van de verbrandingsmotor/messen- rem).

MB 2 RT:

Verbrandingsmotor starten.

Verbrandingsmotor regelen.

Wielaandrijving inschakelen.

6. Leveringsomvang

Pos. Omschrijving Stk.

A Basisapparaat met stuur 1

• Gebruikershandleiding 1
• Gebruikershandleiding 1

verbrandingsmotor

7. Apparaat klaarmaken voor gebruik

7.1 Algemeen

Gevaar voor letsel

Neem de

veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. (⇒ 4.).

- Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

7.2 Duwstang monteren

• Duwstang (1) voorzichtig omhoog klappen, en er daarbij op letten dat de kabels niet geklemd geraken.
• Vooraf gemonteerde snelspanner (2) vastdraaien (hij dient ongeveer een draai van schroefdraad uitsteken) en naar boven klappen.

Montage controleren

• De snelspanners (1) dienen zo stevig aangetrokken te zijn dat ze nauw aansluiten op de duwstang en het bovenstuk duwstang vast verbonden is met onderstuk duwstang.
  Als de duwstang niet vast gemonteerd zit, of wanneer de snelspanners niet juist zitten, de snelspanners openklappen en door uitdraaien en opnieuw indraaien deze correct regelen.
• De juiste positie van de kabels (2, 3) en de kabelklemmen (4, MB 2 RC) controleren.

7.3 Brandstof en motorolie

! Voorkom schade aan het apparaat!

Vul voor de eerste start motorolie bij. Voor het vullen met motorolie en tanken een aangepast vulhulpstuk (bijv. trechter) gebruiken.

Motorolie:

Gegevens over de te gebruiken motorolie en de vulhoeveelheid olie vindt u in de gebruiksaanwijzing van de verbrandingsmotor.

Controleer de inhoud regelmatig (zie

gebruiksaanwijzing verbrandingsmotor). Zorg ervoor dat de olie niet onder of boven het juiste peil komt te staan.

Olietankdop voor het in gebruik nemen van de verbrandingsmotor goed vastschroeven.

Brandstof:

Advies:

Gegevens over de brandstofkwaliteit (octaangetal) vindt u in de gebruiksaanwijzing van de verbrandingsmotor;

8. Bedieningselementen

8.1 Algemeen

Gevaar voor letsel

Neem de veiligheidswaarschuwingen in het hoofdstuk 'Voor uw veiligheid' in acht. (⇒ 4.).

- Zet het apparaat voor alle beschreven werkzaamheden op een vlakke en stevige ondergrond.

8.2 Duwstang neerklappen

De duwstang kan neergeklapt worden om plaatssparend te vervoeren of op te slaan.

Gevaar op klemmen!

Door het lossen van de snelspanners kan de duwstang ongecontroleerd neerklappen.

Hou daarom de duwstang steeds met één hand vast, terwijl u de bevestiging losmaakt.

• De verbrandingsmotor uitschakelen en de bougiestekker uittrekken. (⇒ 11.2)
  • Startkabel verwijderen. (⇒ 8.3)
• Snelspanner (1) links en rechts openen en de duwstang (2) voorzichtig naar voor buigen.

8.3 Startkabel vast- en loshaken

Vasthaken

• Bougiestekker uit de verbrandingsmotor trekken.
• Motorstopbeugel (1) naar de duwstang drukken en vasthouden.
  • Startkabel (2) langzaam eruit trekken.
• Motorstopbeugel (1) loslaten en startkabel (2) in de startkabelgeleiding (3) inhaken.
  • Bougiestekker aansluiten.

Loshaken

- Bougiestekker uit de verbrandingsmotor trekken.

- Startkabel (2) uit de kabelhouder (3) losshaken.

8.4 Snijhoogteverstelling

Gevaar op letsel!

Voor het instellen van de snijhoogte de verbrandingsmotor uitschakelen.

Er kunnen 4 verschillende snijhoogtes tussen 28 mm en 85 mm ingesteld worden.

Stand 1 = de kleinste snijhoogte

Stand 4 = de grootste snijhoogte

Gevaar op letsel!

De instelling op de vooras en de achteras moet dezelfde zijn.

1 Snijhoogte achter instellen

• De gewenste snijhoogte met de achterste as (1) instellen. Hiertoe het apparaat met een hand ondersteunen en de achteras eerst op een zijde, en dan op de andere zijde in de gewenste stand zetten.
  Daarbij moet u erop letten dat links en rechts in dezelfde stand staan (achteras staat parallel met de behuizing).

2 Snijhoogte voor instellen

• MB 2 RT:
  Hendel van de snijhoogteregeling (2) naar buiten drukken, in de gewenste stand zetten en laten inklikken.
• MB 2 RC, MB 2 R:
  De gewenste snijhoogte met de voorste as (3) instellen.
  Hiertoe het apparaat met een hand ondersteunen en de vooras eerst op een zijde, en dan op de andere zijde in de gewenste stand zetten. Daarbij moet u erop letten dat links en rechts in dezelfde stand staan (vooras staat parallel met de behuizing).

9. Veiligheidsvoorzieningen

Voor een veilige bediening en ter voorkoming van ondeskundig gebruik is de machine met meerdere veiligheidsvoorzieningen uitgevoerd.

Gevaar voor letsel!

Bij een eventueel defect aan een van de veiligheidsvoorzieningen mag de machine niet in bedrijf worden genomen. Neem contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

9.1 Beugel motorstop

De grasmaaier is voorzien van een motorstop-toestel.

Tijdens het gebruik wordt na het loslaten van de motorstopbeugel de verbrandingsmotor uitgeschakeld. De verbrandingsmotor en de maaimessen komen binnen 3 seconden tot stilstand.

Kans op letsel!

Indien de uitlooptijd van de messen groter is, dan mag u het apparaat niet verder gebruiken en moet u het naar de vakhandelaar brengen.

Meten van de nalooptijd

Na het starten van de verbrandingsmotor draaien de messen en is er een windgeruis te horen. De uitlooptijd duurt even lang als het windgeruis na het uitschakelen van de verbrandingsmotor. Dit kan met een stopwatch worden gemeten.

10. Aanwijzingen voor werken

10.1 Algemene informatie over het mulchen

Bij het mulchen worden het afgesneden gras door een speciale geleiding van de luchtstroom bij de messen meerdere

malen versnipperd en daarna weer terug in de grasnerf geblazen. Het maaigoed blijft op het gazon liggen.

Effect

Rottend grasafval geeft organische voedingsstoffen aan de bodem terug en dient zo als natuurlijke mest.

Voordelen

Het ledigen van de grasopvangbox en afvoeren van maaigoed valt weg. De groei van onkruid vertraagt en aanzienlijke hoeveelheden mest kunnen bespaard worden.

10.2 Wanneer mag u mulchen?

VIKING beveelt aan alleen bij een droog gazon en bij niet te hoog gras te mulchen. Bij te hoog gras moet het gazon in twee rondes worden gemaaid. (⇒ 10.3)

Voorzichtig!

Bij een te lage snijhoogte of een nat gazon kan de behuizing verstopt raken en het mes blokkeren!

10.3 Hoe u moet mulchen?

Voorwaarden voor een fraai mulchresultaat:

• De optimale snijdhoogte instellen: Een derde van de grashoogte zal afgesneden worden.
• goed geslepen messen gebruiken.
• Maairichting variëren en ervoor zorgen dat de maaibanen elkaar overlappen.

Werkwijze bij hoog gras

Bij hoog gras moet het gazon in twee rondes worden bewerkt.

Eerste ronde:

Het gazon wordt op de hoogste snijhoogte voorgemaaid.

Tweede ronde:

12 tot 24 uur na de eerste ronde haaks op de eerste maairichting op de gewenste grashoogte mulchen.

10.4 Hoe vaak moet u mulchen?

Door regelmatig te mulchen en het gras kort te houden, krijgt u een mooi en dicht gazon.

Belangrijkste groeiperiode:

Lente:

min. 2-x per week mulchen.

Zomer en herfst:

min. 1-x per week mulchen.

11. Apparaat in gebruik nemen

11.1 Verbrandingsmotor starten

Schade aan het apparaat vermijden!

De verbrandingsmotor niet in hoog gras of in de laagste snijhoogte starten. Dit maakt het opstarten moeilijker.

Na het opstarten werkt de verbrandingsmotor dankzij de vaste aandrijfsnelheid steeds met optimaal toerental.

Opstarten met koude verbrandingsmotor.

- Enkel bij MB 2 R:

Primer (1) driemaal indrukken.

• Beugel motorstop (2) naar de duwstang drukken en houden.
• Startkabel (3) langzaam uittrekken tot de compressieweerstand. Aansluitend krachtig en snel tot de volledige armlengte doortrekken. Startkabel (3) langzaam terug laten keren, zodat ze opgerold kan worden.

Deze actie opnieuw uitvoeren tot de verbrandingsmotor aanslaat.

Opstarten met warme verbrandingsmotor:

Schade aan het apparaat vermijden!

Bij een warme verbrandingsmotor dient de primer niet meer ingedrukt te worden.

Hou er wel rekening mee, dat bij zeer koud weer de verbrandingsmotor snel kan afkoelen.

- Opstarten zoals met koude verbrandingsmotor.

Enkel bij MB 2 R:

Het indrukken van de primer (1) valt weg.

11.2 Verbrandingsmotor uitschakelen

• De motorstopbeugel (1) loslaten.

De verbrandingsmotor en de maaimessen komen binnen de 3 seconden tot stilstand.

11.3 Wielaandrijving (MB 2 RT)

Aanwijzing

Het model MB 2 RT heeft een voorwielaandrijving.

①Wielaandrijving inschakelen

• Verbrandingsmotor starten. (→ 11.1)
- Beugel wielaandrijving (1) naar de duwstang trekken en houden.

De wielaandrijving wordt geactiveerd en de grasmaaier zet zich vooruit in beweging.

2 Wielaandrijving uitschakelen

- Beugel wielaandrijving (1) loslaten.

De wielaandrijving wordt gedesactiveerd en de grasmaaier blijft staan.

De verbrandingsmotor en het mes blijven verder draaien.

12. Onderhoud

Kans op letsel!

Voordat u aan onderhouds-- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk "Voor uw veiligheid" (⇔ 4.), in het bijzonder de paragraaf "Onderhoud en reparaties" (⇔ 4.7), zorgvuldig te lezen en alle veiligheidsinstructies op te volgen.

Voor alle onderhoud- en reinigingswerkzaamhede n het apparaat laten afkoelen en de bougiestekker eruit trekke

Jaarlijks onderhoud door de vakhandelaar:

De grasmaaier moet elk jaar door een vakhandelaar worden geïnspecteerd. VIKING beveelt u de VIKING vakhandelaar aan.

12.1 Apparaat reinigen

Onderhoudsinterval:

Na ieder gebruik.

Gevaar op letsel!

De verbrandingsmotor uitschakelen, apparaat laten afkoelen en de bougiestekker uittrekken. Alvorens het apparaat in de reinigingsstand te plaatsen dient men de brandstoftank te ledigen (leegrijden).

Apparaat in de reinigingsstand plaatsen

• Snelspanners (1) openen en de duwstang (2) naar achter kantelen.
• Apparaat voor opheffen en zoals afgebeeld in de reinigingsstand plaatsen.

12.2 Messenslijtage controleren

Onderhoudsinterval:

Voor elk gebruik.

Gevaar op letsel!

Messen slijten sterk verschillend, afhankelijk van de plaats van gebruik en inzetduur. Als u het apparaat op een zandige ondergrond of dikwijls in droge omstandigheden inzet, is dit zwaarder voor het mes en verslijt het sneller dan gemiddeld.

Een versleten mes kan afbreken en zware letsels veroorzaken. De instructies voor het mesonderhoud moeten dus steeds in acht worden genomen.

Testprocedure

• Apparaat in de reinigingsstand plaatsen. (⇒ 12.1)
• Messen (1) reinigen en op beschadigingen (kerven of scheuren) controleren.
• Mesdikte (A) op meerdere plaatsen met een schuifmaat (2) nameten.
• Terugslijp (B) nameten. Hiervoor een lat (3) aan de meskant vooraan plaatsen zoals afgebeeld.

Slijtagegrenzen

De mesdikte (A) moet op elke plaats tenminste 2 m m bedragen. De belangrijkste plaatsen zijn aangeduid op de afbeelding.

De snijkanten mogen bij het scherpen maximaal tot op 5 mm – afstand (B) (terugslijp) – teruggeslepen worden.

12.3 Maaimes slijpen

Indien u niet over de juiste kennis of hulpmiddelen beschikt, raden wij aan de messen te laten slijpen door een vakman.

Bij een onjuist geslepen mes (verkeerde slijphoek, onbalans enz.) komt de goede werking van het apparaat in het gedrang.

Aanwijzingen voor het slijpen

• Maaiimes demonteren. (⇒ 12.4)
- Het maairmes koelen tijdens het slijpen, bijv. met water. Het mes mag niet blauw worden, omdat anders de snijresultaten minder worden.
- Slijp het maairnes gelijkmatig om vibratie door onbalans te voorkomen.
- Met een hoek van 30° slijpen.
- Slijtagegrenzen (⇒ 12.2) aanhouden.

12.4 Maaimes demonteren en monteren

Gevaar op letsel! Enkel met handschoenen werken.

Het maairmes moet vervangen worden als er kerven of scheuren zichtbaar zijn of wanneer een slijtagegrens (⇒ 12.2) bereikt wordt.

Demontage

• Maaimes (1) vasthouden en mesbout (2) losdraaien.
• Mesbout (2), borgring (3) en maaimes (1) wegnemen.

Montage

• Steunvlak van het mes en mesbus (4) reinigen.

• Mesbout (2) met Loctite 243 inwrijven.

• Maaimes (1) zoals afgebeeld op de mesbus (4) plaatsen.

• Borgring (3) zoals afgebeeld opleggen en met de mesbout (2) met 60 - 65 Nm vastdraaien.

Gevaar op letsel!

Het voorgeschreven aandraaimoment van de mesbout moet worden gerespecteerd. De borgring (3) moet bij elke mesmontage vernieuwd worden. De mesbout(2) moet bij elke mesvervanging vernieuwd worden.

12.5 Verbrandingsmotor

Onderhoudsinterval:

zie gebruiksaanwijzing verbrandingsmotor.

Algemene aanwijzingen:

Neem de gebruiks- en onderhoudsinstructies in de bijgevoegde gebruiksaanwijzing onder het punt van de verbrandingsmotor in acht.

Voor een lange levensduur is het van belang de olie op peil te houden, regelmatig de olie te verversen alsook het luchtfilter te vervangen.

Voor de aanbevolen oliewissel-intervallen en informatie over motorolie en de vulhoeveelheid olie verwijzen wij u ook naar het punt van de verbrandingsmotor in de gebruiksaanwijzing.

De koelvinnen moeten altijd schoon worden gehouden om een goede koeling van de verbrandingsmotor te garanderen.

12.6 Wielen en transmissie

De lagers van de wielen zijn onderhoudsvrij.

De transmissie is onderhoudsvrij.

12.7 Opslag (winterpauze)

Neem bij een langere stilstand van de machine (winterpauze) de volgende punten in acht:

• Maak alle onderdelen aan de buitenkant van de machine zorgvuldig schoon.
• Smeer alle bewegende delen goed in met olie of vet.
• Ledig de brandstoftank en de carburator (bijv. door leeg te rijden).

- Schroef de bougie eruit (zie gebruiksaanwijzing verbrandingsmotor) en giet ca. 3 cm³ motorolie in de bougieboring in de verbrandingsmotor. Laat de verbrandingsmotor een paar keer zonder bougie doordraaien (aan de startkabel trekken).

Brandgevaar!

Houd de bougiestekker wegens ontstekingsgevaar uit de buurt van de bougieopening.

• Bougie terug inschroeven (zie gebruiksaanwijzing verbrandingsmotor).
• Ververs de olie (zie gebruiksaanwijzing verbrandingsmotor).
• Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat altijd buiten het bereik van kinderen.

13. Transport

13.1 Transport

Kans op letsel!

Lees vóór het transport het hoofdstuk "Voor uw veiligheid" en volg de instructies op. (⇒ 4.4) Draag het apparaat alleen met behulp van iemand anders. Draag steeds geschikte beschermkleding (veiligheidsschoenen, werkhandschoenen). Voor het optillen of transporteren, de bougiestekker lostrekken.

Apparaat heffen of dragen

• A Duwstang gemonteerd: Apparaat aan de handgreep voor (1) en aan de duwstang (2) vastgrijpen.
• BDuwstang neergeklapt: Apparaat aan de handgreep voor (1) en aan het onderstuk duwstang (3) vastgrijpen.

Apparaat transporteren

Apparaat enkel op een zuivere, vlakke laadbodem, op alle 4 wielen staand vervoeren.
- Apparaat met aangepaste bevestigingsmiddelen beveiligen tegen verschuiven. Koorden of gordels aan de handgreep voor (1) en aan het onderstuk duwstang (3) bevestigen.

Grasresten horen niet in de vuilnisbak, maar moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn met

recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Raadpleeg bij het afvoeren de informatie in het hoofdstuk 'Afvoeren' (⇒ 4.9)

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten.

15. Standaard reserveonderdelen

Maaimessen (mulchmessen)

6357 702 0101

Mesbout

9008 319 9028

Borgring

0000 702 6600

De bevestigingselementen van het maaimes (b. v. mesbout, borgring) moeten bij de vervanging van een mes of bij een mesmontage vernieuwd worden. Vervangingsonderdelen zijn bij de VIKING vakhandelaar verkrijgbaar.

16. Onderhoudsschema

16.1 Leveringbevestiging

Model:

Serienummer:

Datum: ____ ____ ____ ____ ____

Volgende onderhoudsbeurt

Datum: ____ ____ ____ ____ ____

16.2 Servicebevestiging

Geef deze gebruiksaanwijzing aan 16 uw VIKING vakhandelaar in geval van onderhoudswerkzaamheden. Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

17. Slijtage minimaliseren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Grasmaaiers met benzinemotor

De firma VIKING aanvaardt in geen geval aansprakelijkheid voor materiële schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van niet toegestane montage- of reserveonderdelen optreden.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen.

Hiertoe behoren ondermeer:

• maaimes
• V-riemen (MB 2 RT)
• Banden

2. Inachtneming van de voorschriften in deze gebruiksaanwijzing

Het VIKING apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het niet in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk.

Dit geldt met name voor:

• niet door VIKING toegelaten productwijzigingen.
• het gebruik van brandstoffen niet door VIKING toegelaten (smeermiddelen, benzine en motorolie, zie gegevens van de fabrikant).
• Het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn goedgekeurd, niet geschikt zijn of van een minder goede kwaliteit zijn.
• niet reglementair gebruik van het product.
• gebruik van het product bij sport- of wedstrijdevenementen.
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd.

Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld.

Worden deze werkzaamheden niet uitgevoerd, dan kan er schade ontstaan waarvoor de gebruiker verantwoordelijk is.

Hiertoe behoren onder andere:

• corrosie en andere gevolgschade door ondeskundige opslag.
• beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen.
• beschadigingen door niet tijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die niet in werkplaatsen van vakhandelaars zijn uitgevoerd.

18. CE- conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Grasmaaier, handgeduwd met verbrandingsmotor (MB)

Merk: VIKING

Type: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

Serienummer

6357

stemt overeen met volgende EU richtlijnen:

Het product is ontwikkeld in overeenstemming met volgende normen: EN ISO 5395-1, EN ISO 5395-2

Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat.

MB 2.2 R:

Gemeten geluidsniveau: 92,0 dB(A)

Gewaarborgd geluidsniveau: 94 dB(A)

Gemeten geluidsniveau: 92,5 dB(A)

Gewaarborgd geluidsniveau: 94 dB(A)

Langkampfen, 2015-01-02 (JJJJ-MM-DD)

VIKING GmbH

Weiglhofer

Hoofd Onderzoek en Productontwikkeling

Verbrandingsmotor, bouwwijze 4-takt verbrandingsmotor

Snijsysteem Messenbalk

Snijbreedte 46 cm

Startsysteem Trekkoord

Veiligheidvoorziening Motorstop

Aandraaimoment mesbout 60 - 65 Nm

Wiel-∅ voor 200 mm

Wiel-∅ achter 200 mm

Snijhoogte 28 - 85 mm

Volgens richtlijn 2000/14/EC:

Gewaarborgd geluidsniveau L _WAd 94 dB(A)

Volgens richtlijn 2006/42/EC:

Geluidsdrukniveau op de werkplek L_pA 81 dB(A) Onzekerheid K_pA 2 dB(A)

MB 2.2 R

Motortype B&S 450-serie

Nominaal vermogen 1,6 - 2900 bij nominaal toerental kW - omw/min

Cilinderinhoud 125 ccm

Brandstoftank 0,8 l

Toerental van het snijsysteem 2900 omw/min

MB 2.2 R

Aangegeven tril- lingsemissiewaarde volgens EN 12096:

Gemeten waarde

a_hw 7,00 m/s ^2

Onzekerheid K_hw 2,80 m/s ^2

Meting volgens EN 20643

L/B/H 124/49/100 cm

Gewicht: 22 kg

MB 2.2 RC

Motortype Kohler XT675

Nominaal vermogen 2,2 - 2800 bij nominaal toerental kW - omw/min

Cilinderinhoud 149 ccm

Brandstoftank 1,4 l

Toerental van het snijsysteem 2800 omw/min

Aangegeven tril- lingsemissiewaarde volgens EN 12096:

Gemeten waarde a_hw 5,00 m/s²

Onzekerheid K_hw 2,50 m/s ^2 Meting volgens EN 20643

L/B/H 124/49/100 cm

Gewicht: 26 kg

MB 2.2 RT

Motortype Kohler XT675

Nominaal vermogen 2,2 - 2800 bij nominaal toerental kW - omw/min

Cilinderinhoud 149 ccm

Brandstoftank 1,4 l

Toerental van het snijsysteem 2800 omw/min

MB 2.2 RT

Aangegeven tril- lingsemissiewaarde volgens EN 12096:

Gemeten waarde

a_hw 5,90 m/s ^2

Onzekerheid K_hw 2,36 m/s ^2

Meting volgens

EN 20643

Aandrijving: Voorwiel 1 versnelling vooruit

Aandrijfsnelheid 3,5 km/u

L/B/H 140/50/105 cm

Gewicht: 29 kg

20. Defectopsporing

✗ Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

zie gebruiksaanwijzing verbrandingsmotor.

Storing:

De verbrandingsmotor start niet

Mogelijke oorzaak:

– Beugel motorstop niet geactiveerd.
- Geen brandstof in de tank.
– Brandstofleiding verstopt.
– Slechte, vervuilde of oude brandstof in de tank.
– Luchtfilter vuil.
- Bougiestekker is van bougie afgekoppeld; ontstekingskabel is niet goed op de stekker aangesloten.

• Bougie vol roet of beschadigd; verkeerde afstand elektroden.
• Motorstopbeugel naar de duwstang drukken en vasthouden. (⇒ 11.1)
• Brandstof bijvullen. (⇒ 7.3)
• Brandstofleiding reinigen. 10, ✗
• Alleen recente merkbrandstof, normale loodvrije benzine gebruiken; carburator reinigen. 📊, ✕
• Luchtfilter reinigen. 📄, ✗
• Bougiestekker aanbrengen; verbinding tussen ontstekingskabel en stekker controleren. 📄, ✗
• Bougie reinigen of vervangen; afstand elektroden instellen. ✗

Oplossing:

Storing:

Slecht starten of verminderen van het vermogen van de verbrandingsmotor.

Mogelijke oorzaak:

• Behuizing van de grasmaaier verstopt.
  – U maait met een te lage snijstand of de rijsnelheid is ten opzichte van de snijhoogte te hoog.
  – Er zit water in de brandstoftank en carburator; de carburator is verstopt.
• Brandstoftank vuil.
• Luchtfilter vuil.
• Bougie vol roet.

Oplossing:

– Behuizing van de grasmaaier reinigen (bougiestekker lostrekken). (⇒ 12.1)
– Hogere snijstand instellen of rijsnelheid verlagen. (⇒ 8.4)
- Brandstoftank ledigen, brandstofleiding en carburator reinigen. ✗
- Brandstoftank reinigen. ✗
- Luchtfilter reinigen. ✗
- Bougie reinigen. ✗

Storing:

Verbrandingsmotor wordt zeer heet.

Mogelijke oorzaak:

• Te laag oliepeil in de verbrandingsmotor.
• Koelribben zijn vuil.

Oplossing:

– Motorolie verversen. (⇒ 12.5)

– Koelribben reinigen. (⇔ 12.1)

Storing:

Sterke trillingen tijdens gebruik.

Mogelijke oorzaak:

- Bevestiging van de verbrandingsmotor is los.

Oplossing:

• Maaimes, messenas en mesbevestiging (mesbout en borgring) controleren en zo nodig herstellen. ✗
• Bevestigingsbouten van de verbrandingsmotor aandraaien. ✗

Storing:

Onzuivere snede, gazon wordt geel.

Mogelijke oorzaak:

– Maaimes is stomp of versleten.
- De voorwaartse snelheid is in verhouding met de snijhoogte te groot.
- De behuizing staat niet parallel met de bodem.

Oplossing:

– Maaiimes slijpen of vervangen (⇒ 12.3), (⇒ 12.4), ✗
- De voorwaartse snelheid verkleinen en/of de juiste de snijhoogte kiezen
- Snijhoogte voor en achter op dezelfde snijstand zetten. (⇒ 8.4)

Storing (MB 2 RT):

Geen aandrijving bij het bedienen van de beugel wielaandrijving.

Mogelijke oorzaak:

- nomainiet trosi. ✗

Marca de fabricatie: VIKING

Tip: MB 2.2 R

MB 2.2 RC

MB 2.2 RT
