BRUGSANVISNING MB 2 RC VIKING

DA Betjeningsvejledning

Takk for at du valgte et kvalitetsprodukt fra VIKING.

Hvis du har spørsmål om maskinen, kan du henvende deg til forhandleren eller direkte til vårt salgskontor.

Vi ønsker deg lykke til med maskinen fra VIKING!

Dr. Peter Pretzsch

Ledelsen

Hvordan skal jeg bruke

bioklippfunksjonen? 150

Hvor ofte skal jeg bruke

bioklippfunksjonen? 151

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 4.)

Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren.

Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre.

Pass på at maskinen ikke velter när du starter den.

– när du setter fra deg maskinen, eller när den skal stå uten tilsyn

- før du transporterer maskinen

• når du skyver maskinen fra eller til et område som skal bearbeides
• før du skyver maskinen på en flate der det ikke er gress
  – när maskinen skal vippes for transport
• før klippehøyden stilles inn

Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig.

8.2 Felle ned styret

Innstillingen for for- og bakakselen må være den samme.

Forutsetninger for et godt bioklippresultat:

Fremdriften deaktiveres, og gressklipperen står stille.

Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres.

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Bensindreven gressklipper

I henhold til direktiv

2000/14/EC:

Garantert lydeffekt-

nivå L _WAd 94 dB(A)

I henhold til direktiv

2006/42/EC:

Lydtrykknivå på

arbeidsplassen L_pA 81 dB(A)

Usikkerhet K_pA 2 dB(A)

MB 2.2 R

Motortype B&S Series 450

Nominell effekt ved 1,6 - 2900

nominelt turtall kW - o/min

Slagvolum 125 ccm

Drivstofftank 0,8 l

Turtall for

klippeinnretningen 2900 o/min

Nominell effekt ved 2,2 - 2800

nominelt turtall kW - o/min

Slagvolum 149 ccm

Drivstofftank 1,4 l

Turtall for

klippeinnretningen 2800 o/min

MB 2.2 RC

Nominell effekt ved 2,2 - 2800

nominelt turtall kW - o/min

Slagvolum 149 ccm

Drivstofftank 1,4 l

Turtall for

klippeinnretningen 2800 o/min

Forbrenningsmotoren starter ikke.

Mulig årsak:

• Motorstoppbøylen er ikke aktivert.
• Tomt for drivstoff.
  – Drivstoffrøret er tett.
  – Dårlig, forurenset eller gammelt drivstoff i tanken.
  – Luftfilteret er skittent.
  – Tennpluggstøpselet er koblet fra tennpluggen; pluggledningen er dårlig festet på kontakten.
  – Tennpluggen er tilsotet eller skadet; feil elektrodeavstand.

Tiltak:

– Huset står ikke parallelt med bakken.

Tiltak:

A Grundmaskin med 1 styrhandtag

- Bruksanvisning 1

10. Arbetsanvisningar

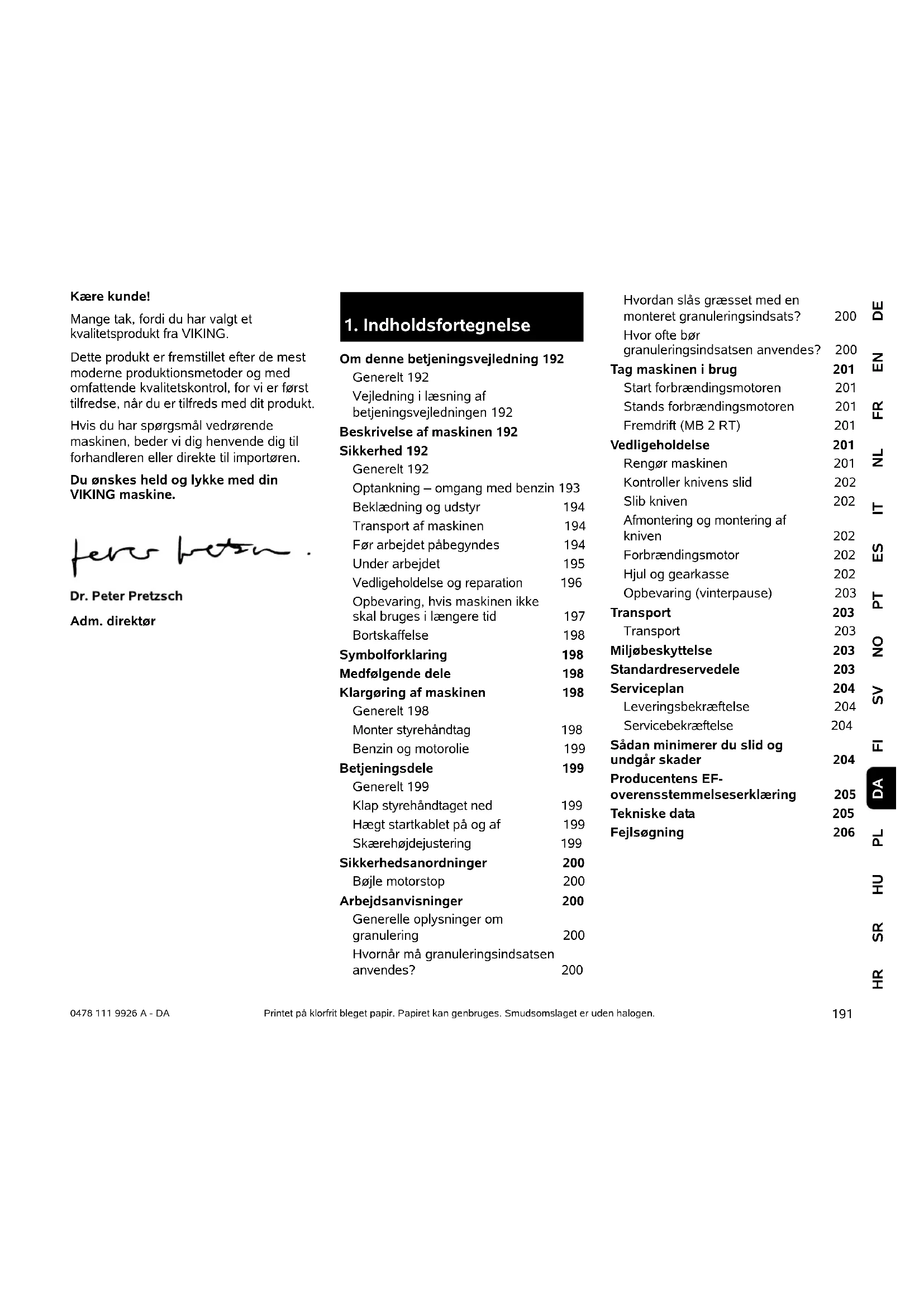

Mange tak, fordi du har valgt et kvalitetsprodukt fra VIKING.

Dette produkt er fremstillet efter de mest moderne produktionsmetoder og med omfattende kvalitetskontrol, for vi er først tilfredse, når du er tilfreds med dit produkt.

Hvis du har spørgsmål vedrørende maskinen, beder vi dig henvende dig til forhandleren eller direkte til importøren.

Om denne betjeningsvejledning 192

Generelt 192

Vejledning i læsning af betjeningsvejledningen 192

Beskrivelse af maskinen 192

Sikkerhed 192

Generelt 192

Optankning – omgang med benzin 193

Beklædning og udstyr 194

Transport af maskinen 194

Før arbejdet påbegyndes 194

Under arbejdet 195

Opbevaring, hvis maskinen ikke skal bruges i længere tid 197

Bortskaffelse 198

Symbolforklaring 198

Klargøring af maskinen 198

Generelt 198

Monter styrehåndtag 198

Klap styrehåndtaget ned 199

Hægt startkablet på og af 199

Skærehøjdejustering 199

Sikkerhedsanordninger 200

Bøjle motorstop 200

Arbejdsanvisninger 200

Generelle oplysninger om granulering 200

Hvornår må granuleringsindsatsen anvendes? 200

Hvordan slås græsset med en monteret granuleringsindsats? 200

Hvor ofte bør granuleringsindsatsen anvendes? 200

Tag maskinen i brug 201

Start forbrændingsmotoren 201

Stands forbrændingsmotoren 201

Fremdrift (MB 2 RT) 201

Vedligeholdelse 201

Rengør maskinen 201

Kontroller knivens slid 202

Slib kniven 202

Afmontering og montering af kniven 202

Forbrændingsmotor 202

Hjul og gearkasse 202

Opbevaring (vinterpause) 203

Transport 203

Transport 203

Miljøbeskyttelse 203

Standardreservedele 203

Serviceplan 204

Leveringsbekræftelse 204

Servicebekræftelse 204

Sådan minimerer du slid og undgår skader 204

Producentens EF- overensstemmelseserklæring 205

Tekniske data 205

Fejlsøgning 206

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.

VIKING arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen venstre og højre i betjeningsvejledningen: Brugeren står bag maskinen (arbejdsposition).

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇒ 4.)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

3. Beskrivelse af maskinen

1 Bøjle motorstop

2 Bøjle fremdrift (MB 2 RT)

3 Styrehåndtag

4 Kabelføring

5 Hurtigstrammer

6 Kabeltrækholder

7 Skærehøjdejustering bagtil

8 Skærehøjdejustering foran

9 Håndtag foran

10 Forbrændingsmotor

11 Primer (MB 2 R)

12 Kabelklips

MB 2 RC: 1 St.

4. Sikkerhed

4.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar

betjeningsvejledningen til senere brug.

Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den separate betjeningsvejledning til forbrændingsmotoren.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen. Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under brug af maskinen.

Livsfare på grund af kvælning!

Børn, der leger med emballagematerialet, risikerer at blive kvalt i det.

Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den. Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Maskinen må kun anvendes af personer, der er udhvilede, i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

Giv aldrig børn eller unge under 16 år lov til at benytte maskinen. Aldersgrænsen for brugere kan variere fra land til land.

Denne maskine er ikke konstrueret til personer (især børn) med fysiske eller motoriske handicap eller nedsat åndsevne eller personer, som mangler erfaring og/eller viden, medmindre de ledsages af en anden person, som sørger for sikkerhed, eller som giver anvisninger til, hvorledes maskinen skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

Maskinen er beregnet til privat brug.

OBS – risiko for ulykker!

Plæneklipperen er kun dimensioneret til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Plæneklipperen må pga. risiko for personskader ikke anvendes til følgende arbejder (ikke komplet opstilling):

- Trimning af buske, hække eller lignende,

- Skæring af slyngplanter,

- plænepleje på tage og altankasser,

– granulering og findeling af grene og hækkeklip,

- rensning af fortove (sugning, blæsning),

- udjævning af jordbunker som f. eks. muldvarpeskud.

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af VIKING. Informationer om godkendt tilbehør findes hos VIKING forhandleren.

Det er forbudt at foretage ændringer på maskinen, der ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller

nerveskader, især hos mennesker med kredsløbsproblemer. Opsøg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger.

Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling):

• Følelsesløshed
• Sm er ter
• Muskelsvaghed
  – Misfarvninger af huden
  – Ubehagelig kriblen

4.2 Optankning – omgang med benzin

Livsfare!

Benzin er giftig og meget letantændelig.

Opbevar kun benzin i de dertil beregnede og testede beholdere (dunke).

Lukkedækslerne på tankbeholderne skal

altid skrues ordentligt på og spændes godt til. Defekte dæksler skal udskiftes af hensyn til sikkerheden.

Anvend ikke vandflasker eller lignende til bortskaffelse eller opbevaring af forbrugsstoffer såsom f.eks. benzin. Det kan ske, at personer, især børn, drikker heraf.

Hold benzin væk fra gnister, åben ild, gløder, varme kilder og andre antændelseskilder. Rygning forbudt!

Tank kun op udendørs, og ryg ikke under påfyldningen.

Stop forbrændingsmotoren, og lad den køle af før tankningen.

Benzin skal påfyldes, før forbrændingsmotoren startes. Åbn ikke tankdækslet, og fyld ikke benzin på, mens forbrændingsmotoren kører, eller maskinen er varm.

Fyld ikke benzintanken helt, men kun op til ca. 4 cm under kanten på påfyldningsstudsen, så benzinen kan udvide sig.

Hvis benzinen er løbet over, må forbrændingsmotoren ikke startes, før den benzinvædede flade er rengjort. Forsøg ikke at starte motoren, før benzindampene er forsvundet (tør spildt benzin af).

Tør spildt benzin op med det samme.

Hvis der er kommet benzin på tøjet, skal dette skiftes.

Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Bær altid solide handsker, og bind langt hår op (klud, hue etc.) under vedligeholdelses- og rengøringsarbejder samt under

maskinens transport.

Maskinen må betjenes, när brugeren bærer lange bukser og tætsiddende tøj.

Bær aldrig løstsiddende tøj, som kan hænge fast i de bevægelige dele (betjeningsgreb) – heller ikke smykker, slips eller halstørklæder.

4.4 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat forbrændingsmotor. Stands forbrændingsmotoren, lad knivene løbe ud, og træk tændrørshætten af før transporten.

Transporter kun maskinen, när forbrændingsmotoren er kold og uden benzin.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Fastgør maskinen under transporten vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).

Undgå at berøre kniven, när plæneklipperen løftes og bæres.

Følg især henvisningerne i kapitlet "transport". Her beskrives, hvordan maskinen skal løftes eller fastsurrres. (⇒ 13.)

Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontroller, at kun personer, som har læst betjeningsvejledningen, anvender maskinen.

Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontrollér navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder eller beskadigelse, må forbrændingsmotoren ikke startes – Brandfare! Få maskinen repareret af forhandleren, før den tages i brug.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Undersøg hele det areal, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget væk af maskinen. Forhindringer (f.eks. træstykker, rødder) overses nemt i højt græs.

Marker derfor før arbejdet med maskinen alle objekter, der er skjult i græsplænen (forhindringer), som ikke kan fjernes.

Før maskinen tages i brug, skal defekte dele og alle andre slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. VIKING forhandleren har ekstra skilte og originale reservedele på lager.

Før maskinen tages i brug, skal du kontrollere, at tændrørshætten sidder fast og sikkert på tændrøret.

Maskinen må kun anvendes i en driftssikker tilstand. Kontroller før hver brug, om

• maskinen er i forskriftsmæssig monteret tilstand.
• klippeværktøjet og klippeenheden (kniv, fastgøreselsesdelene, klippeanordningskabinet) er helt i orden. Kontroller især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte. (⇒ 12.2)
• om tankdækslet er skruet korrekt på.
• om tanken og brændstofførende komponenter samt tankdækslet er i orden.
• sikkerhedsudstyret (f. eks. motorstopbøjle, kabinet, styrehåndtag, beskyttelsesgitter) er i orden og fungerer korrekt.
• om olietankdækslet er skruet korrekt på.

Udfør alt nødvendigt arbejde, eller kontakt en forhandler. VIKING anbefaler en VIKING forhandler.

4.6 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes. Fastgør altid motorstopbøjlen på styret (f. eks. ved at binde den fast.

OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv.

Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Styrehåndtaget skal altid være monteret korrekt og må ikke ændres. Anvend aldrig maskinen, hvis styrehåndtaget er klappet om.

Fastgør aldrig ting til styrehåndtaget (f. eks. arbejdstøj).

Arbejd kun i dagslys eller med god kunstig belysning.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste. Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Udstødningsgasser:

Stop arbejdet med det samme ved kvalme, hovedpine, synsforstyrrelser (f.eks. mindre synsfelt), høreproblemer, svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. være forårsaget af for høje koncentrationer af udstødningsgas.

Maskinen afgiver giftige udstødningsgasser, när forbrændingsmotoren kører. Disse gasser indeholder giftig

kulilte, en farve- og lugtfri gas, samt andre skadelige stoffer. Forbrændingsmotoren må aldrig tages i brug i lukkede eller dårligt udluftede rum.

Start:

Start maskinen forsigtigt iht. henvisningerne i kapitlet "Ibrugtagning af maskinen". (⇒ 11.)

Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj.

Maskinen må ikke vippes, när den startes.

Fremdriftsbøjlen må ikke trykkes ind, när motoren startes.

Arbejde på skråninger:

Bearbejd altid skråningerne på tværs og aldrig på langs.

Mister brugeren kontrollen over maskinen ved en græsslåning på langs, kan brugeren blive kørt over af maskinen.

Vær ekstra forsigtig, när køreretningen på skråningen ændres.

Sørg altid for et godt fæste på skråninger, og undgå at arbejde på meget stejle skråninger.

Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm.

max. 25° 100 46,6

For at sikre tilstrækkelig smøring af forbrændingsmotoren skal anvisningerne i den medfølgende betjeningsvejledning til forbrændingsmotoren også følges, när maskinen anvendes på skråninger.

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Den roterende kniv kan medføre

kvæstelser.

Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.

Vær ekstra forsigtig, när du vender maskinen om eller trækker den hen mod dig selv.

Anvend maskinen særligt forsigtigt, når du arbejder i nærheden af lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sådanne farlige steder.

Kør rundt om ting, der er skjult i græsets vækstlag (vandingssystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sådanne objekter.

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk for forbrændingsmotoren, lad arbejdsværktøjet standse,

og træk tændrørshætten ud,

- før maskinen forlades, eller hvis den står uden opsyn,

– før der fyldes benzin på. Maskinen må kun tankes op, når forbrændingsmotoren er kold. Brandfare!

- før du afhjælper blokeringer eller fjerner tilstoppelser i klippeanordningens kabinet,

- før du transporterer maskinen,

- før der udføres arbejder på kniven,

- før maskinen kontrolleres, rengøres, eller der udføres andet arbejde på den (f. eks. styrehåndtaget klappes om),

– hvis plæneklipperen ramte et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontroller så maskinen, især skæremodulet (kniv, knivaksel, knivfastgørelse) for beskadigelser, og få maskinen repareret, før den genstartes, og der arbejdes med den.

Risiko for kvæstelser!

Kraftige vibrationer indikerer som regel en fejl.

Plæneklipperen må absolut ikke bruges med en beskadiget eller bøjet knivaksel eller med en beskadiget eller bøjet kniv. Har du ikke nok viden herom, skal maskinen repareres af en fagmand – VIKING anbefaler VIKING forhandleren.

Stands forbrændingsmotoren,

– når maskinen skubbes til eller fra den græsplæne, der skal bearbejdes,
- før maskinen skubbes til et areal uden græs,
- hvis maskinen skal vippes til en transport,
- før klippehøjden indstilles.

Før rengørings-, indstillings-, reparations- og

vedligeholdelsesarbejder på maskinen påbegyndes, skal

den stilles på et fast, plant underlag, forbrændingsmotoren skal standses og afkøles, og tændrørshætten skal trækkes ud.

Risiko for kvæstelser på kniven!

Arbejdsværktøjet udsættes for en drejning, når der trækkes i startkablet. Sørg altid for tilstrækkelig afstand til kniven, især for hænder og fødder, når der trækkes i startkablet.

Maskinen skal især køle af, før der arbejdes omkring forbrændingsmotoren, udstødningsmanifolden og lyddæmperen. Temperaturerne kan komme op på 80° C og mere. Risiko for forbrændinger!

En direkte kontakt med motorolie kan være farligt; motorolie må heller ikke spildes.

VIKING anbefaler, at påfyldning af motorolien eller en udskiftning af motorolien udføres af en VIKING forhandler.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇔ 12.1)

Eventuelle græsrester løsnes først med en pind. Maskinens underside renses med børste og vand.

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f.eks. med en haveslange).

Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldele, hvilket forringer VIKING maskinens drift.

For at undgå brandfare skal området omkring køleluftåbningerne, køleribberne og udstødningsrøret holdes fri for f.eks. græs, strå, mos, blade og udtrængende fedt.

Vedligeholdelsesarbejde:

Der må kun udføres det vedligeholdelsesarbejde, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har nok informationer om dette eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler.

kun udføres af en VIKING forhandler. VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af VIKING til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

VIKING original værktøj, tilbehør og reservedele er tilpasset optimalt til brugeren og maskinen. Originale VIKING reservedele ses på VIKING reservedelsnummeret, på graveringen VIKING samt på VIKING reservedelssymbolet. Symbolet kan muligvis også stå alene på mindre dele.

Af sikkerhedsgrunde skal brændstofførende dele (benzinslange, brændstofhane, benzintank, tankdæksel, tilslutninger osv.) jævnligt kontrolleres for skader og utætheder, og udskiftes efter behov af en fagmand (VIKING anbefaler VIKING forhandlere).

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra VIKING forhandleren. Udskiftes en komponent med en ny, skal det sikres at den nye del har samme skilt som den gamle.

Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu.

Sørg for, at alle møtrikker, bolte og skruer, især knivbolten, er fast tilspændte, så det er sikkert at bruge maskinen.

Kontroller hele maskinen for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftssikker tilstand.

Forbrændingsmotorens grundindstilling må aldrig ændres, og kør den ikke med et for højt omdrejningstal.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad forbrændingsmotoren køle af, før maskinen stilles i et lukket rum.

Lad maskinen køle helt af, før den dækkes til.

Opbevar maskinen med tom tank og brændstofdunken i et lukket og godt udluftet rum.

Kontroller, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Skal tanken tømmes, f.eks. klargøring til vinteren, bør dette ske udendørs (kør tanken tom).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Maskinen må kun opbevares med aftrukket tændrørshætte.

Opbevar maskinen i en driftssikker tilstand.

4.9 Bortskaffelse

Affaldsprodukter, såsom gammelt olie eller benzin, brugt smøremiddel, filter, batterier og lignende sliddele kan være til skade for mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren, for at vide hvordan affaldsprodukterne kan bortskaffes korrekt. VIKING anbefaler en VIKING forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. For at forebygge ulykker skal tændkablet tages af, benzintanken tømmes, og motorolien aftappes.

Risiko for kvæstelser på kniven.

Lad aldrig en brugt plæneklipper være uden opsyn. Sørg for, at maskinen og især kniven opbevares utilgængeligt for børn.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Risiko for kvæstelser!

Træk tændrørshætten af før arbejder på klippeværktøjet og før vedligeholdelses- og rengøringsarbejder.

Risiko for kvæstelser!

Hold hænder og fødder væk fra knivene!

Klippeanordningen arbejder videre i nogle sekunder efter frakoblingen (forbrændingsmotor-/knivbremse).

MB 2 RT:

Start forbrændingsmotoren.

Stands

forbrændingsmotoren.

Start fremdriften.

6. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine med styrehåndtag

– Betjeningsvejledning 1

Pos. Betegnelse Stk.

- Betjeningsvejledning til forbrændingsmotor

1

7. Klargøring af maskinen

7.1 Generelt

Risiko for kvæstelser

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

- Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

7.2 Monter styrehåndtag

- Klap forsigtigt styrehåndtaget (1) op, og kontroller, at kabeltrækkene ikke kommer i kle

- Spænd de formonterede hurtigstrammere (2), så skruen rager ca. en gevindomdrejning ud, og klap den op.

Kontroller monteringen

- Hurtigstrammerne (1) skal være spændt så kraftigt, at de ligger tæt an mod styrehåndtaget, så styrehåndtagets øverste del er forbundet med styrehåndtagets nederste del. Er styrehåndtaget ikke monteret eller sidder hurtigstrammerne ikk korrekt, klappes hurtigstrammern og indstilles så korrekt ved at skid dem ud og i igen.

- Kontroller, at kabeltrækkene (2, 3) og kabelclipsen (4, MB 2 RC) sidder rigtigt.

Undgå at beskadige maskinen!

Før den første start påfyldes motorolie. Anvend en egnet påfyldningshjælp (f.eks. en tragt) til påfyldningen af motorolien eller til tankning.

Motorolie:

Motorlietypen og

oliepåfyldningsmængden er beskrevet i forbrændingsmotorens

betjeningsvejledning.

Kontroller motoroiestanden regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).

For lav og for høj oliestand bør undgås.

Sørg for, at olietankens dæksel er skruet korrekt på, før forbrændingsmotoren tages i brug.

Benzin:

Anbefaling:

frisk mærkevarebenzin, blyfri benzin.

Oplysninger om den nøjagtige benzinkvalitet (oktantal) findes i forbrændingsmotorens betjeningsvejledning.

8. Betjeningsdele

8.1 Generelt

Risiko for kvæstelser

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

- Stil maskinen på et vandret, plant og fast underlag i forbindelse med alt det beskrevne arbejde.

8.2 Klap styrehåndtaget ned

Styrehåndtaget kan klappes ned for at spare plads til transport og opbevaring.

Risiko for klemning!

Når hurtigstrammerne løsnes, kan styrehåndtaget klappe ukontrolleret om.

Hold derfor altid om styrehåndtaget med den ene hånd, mens fastgørelsen løsnes.

• Stands forbrændingsmotoren, og træk tændrørshætten ud. (⇒ 11.2)
  • Hægt startkablet af. (⇒ 8.3)
• Åbn hurtigstrammerne (1) til venstre og til højre, og læg forsigtigt styrehåndtaget (2) fremefter.

8.3 Hægt startkablet på og af

Påhægtning

• Træk tændrørshætten af forbrændingsmotoren.
• Tryk motorstopbøjlen (1) mod styret, og hold fast.
• Træk langsomt startkablet (2) ud.
• Slip bøjlen til motorstoppet (1), og hægt startkablet (2) i kabeltrækholderen (3).
• Sæt tændrørshætten på.

Afhægtning

• Træk tændrørshætten af forbrændingsmotoren.
• Hægt startkablet (2) af kabeltrækholderen (3).

8.4 Skærehøjdejustering

Risiko for kvæstelser!

Stands forbrændingsmotoren, før klippehøjden indstilles.

Der kan indstilles 4 forskellige klippehøjder mellem 28 mm og 85 mm.

Niveau 1 = laveste klippehøjde

Niveau 4 = højeste klippehøjde

Risiko for kvæstelser!

1Indstil klippehøjden bagtil

• Indstil den ønskede klippehøjde med bagakslen (1).
  Understøt hertil maskinen med den ene hånd, og indstil derefter bagakslen i det ønskede niveau først i den ene side og så i den anden side.
  Kontroller, at den er i samme niveau i venstre og højre side (bagakslen står parallelt med kabinettet).

2Indstil klippehøjden foran

• MB 2 RT:
  Tryk klippehøjdeindstillingsarmen (2) udad, placer den i det ønskede niveau, og lad den gå i hak.

- MB 2 RC, MB 2 R:

Indstil den ønskede klippehøjde med forakslen (3).

Understøt hertil maskinen med den ene hånd, og indstil derefter forakslen i det ønskede niveau først i den ene side og så i den anden side. Kontroller, at den er i samme niveau i venstre og højre side (forakslen står parallelt med kabinettet).

9. Sikkerhedsanordninger

Maskinen er udstyret med flere sikkerhedsanordninger for at sikre betjeningen og for at beskytte den mod ukorrekt betjening.

Risiko for kvæstelser!

Fastslås en defekt i en af sikkerhedsanordningerne, må maskinen ikke bruges. Kontakt en forhandler, VIKING anbefaler VIKING forhandlere.

9.1 Bøjle motorstop

Plæneklipperen er udstyret med en motorstopanordning-.

Slippes motorstopbøjlen under arbejdet, stopper forbrændingsmotoren. Forbrændingsmotoren og kniven standser inden for 3 sekunder.

Risiko for kvæstelser!

Hvis knivens efterløb varer længere, må maskinen ikke længere anvendes, men skal indsendes til forhandleren.

Mål efterløbet

Når forbrændingsmotoren er startet, roterer kniven, og der høres en susen. Efterløbet svarer til støjens varighed efter forbrændingsmotorens udkobling; den kan måles med et stopur.

10. Arbejdsanvisninger

10.1 Generelle oplysninger om granulering

De afskårne græsstrå findeles flere gange under granuleringen takket være en særlig luftstrømsbevægelse ved knivene og pustes så ned i græsets vækstlag igen. Det afklippede affald forbliver på græsplænen.

Nytte

Græsopsamlingskurven skal ikke tømmes, og det afskårne affald skal ikke bortskaffes. Ukrudtet vokser langsommere, og der spares så gødning.

10.2 Hvornår må granuleringsindsatsen anvendes?

VIKING anbefaler, at der kun slås græs med monteret granuleringsindsats, när plænen er tør, og græset ikke er for højt. Er græset for højt, bør plænen slås i to arbejdsgange. (⇒ 10.3)

Forsigtig!

Er klippehøjden indstillet for lavt, eller er græsset vådt, kan kabinettet stoppe til og blokere kniven!

10.3 Hvordan slås græset med en monteret granuleringsindsats?

Forudsætninger for et flot granuleringsresultat:

• Indstil den bedste klippehøjde: En tredjedel af græsset skal klippes af.
  – Anvend kun korrekt slebet knive.
• Skift klipperetningen, og sørg for, at banerne overlapper hinanden.

Arbejde i højt græs

Når græsset er for højt, bør plænen bearbejdes i to arbejdsgange.

Første gennemgang: Plænen slås først med den højeste klippehøjde.

Anden gennemgang:

12 til 24 timer efter den første gennemgang slås græsplænen til granulering i en ret vinkel i forhold til den første klipperetning til den ønskede højde.

10.4 Hvor ofte bør granuleringsindsatsen anvendes?

Plænen bliver smuk og tæt, hvis den granuleres ofte og holdes kort.

Hovedsæson for væksten:

Forår: Granuler min. 2 gange om ugen. Sommer og efterår: Granuler min. 1 gang om ugen.

11. Tag maskinen i brug

11.1 Start forbrændingsmotoren

Undgå at beskadige maskinen!

Tænd aldrig for forbrændingsmotoren i højt græs eller i den laveste klippehøjde. Det er ikke nemt at starte i dette tilfælde. Efter starten arbejder forbrændingsmotoren altid med de optimale arbejdsomdrejningstal som følge af en fast gasindstilling.

Start ved kold forbrændingsmotor:

• Kun ved MB 2 R:
  Tryk tre gange på primeren (1).
• Tryk motorstopbøjlen (2) mod styrehåndtaget, og hold fast.
• Startkablet (3) trækkes langsomt ud til kompressionsmodstanden. Træk derefter kraftigt igennem til en armslængde. Før langsomt startkablet (3) tilbage, så det igen kan rulles op. Gentag efter behov, indtil forbrændingsmotoren er i gang.

Start ved varm forbrændingsmotor:

Undgå at beskadige maskinen!

Er forbrændingsmotoren varm, skal primeren ikke trykkes ind. Forbrændingsmotoren kan dog blive hurtigt afkølet ved meget koldt vejr.

- Start som ved kold forbrændingsmotor.

Kun ved MB 2 R:

Starthjælpen (1) skal ikke trykkes ind.

11.2 Stands

forbrændingsmotoren

- Slip motorstopbøjlen (1).

Forbrændingsmotoren og kniven standser inden for 3 sekunder.

11.3 Fremdrift (MB 2 RT)

Bemærk

Model MB 2 RT har forhjulsdrev.

1 Start fremdriften

- Start forbrændingsmotoren.

(⇒ 11.1)

- Træk fremdriftsbøjlen (1) mod styrehåndtaget, og hold den der.

Fremdriften aktiveres, og plæneklipperen sætter sig i gang fremefter.

2Sluk fremdriften

- Slip fremdriftsbøjlen (1).

Fremdriften deaktiveres, og plæneklipperen stopper.

Forbrændingsmotoren og kniven fortsætter.

12. Vedligeholdelse

Risiko for kvæstelser!

Før vedligeholdelses- eller rengøringsarbejder på maskinen skal kapitlet "Sikkerhed" (⇒ 4.), især underkapitlet "Vedligeholdelse og reparation" (⇒ 4.7), læses grundigt igennem, og alle sikkerhedsanvisninger skal overholdes.

Lad maskinen køle af, og træk tændrørshætten af før alle vedligeholdelses- eller rengøringsarbejder!

Årlig vedligeholdelse udført af forhandleren:

Plæneklipperen bør kontrolleres af forhandleren en gang om året. VIKING anbefaler en VIKING forhandler.

12.1 Rengør maskinen

Vedligeholdelsesinterval:

Efter hver brug.

Risiko for kvæstelser!

Stop forbrændingsmotoren, og lad maskinen køle af, og træk tændrørshætten af. Benzintanken skal tømmes (køres tom), før maskinen stilles i rengøringspositionen.

Stil maskinen i rengøringspositionen

• Åbn hurtigstrammeren (1), og læg styrehåndtaget (2) bagover.
• Løft maskinen foran, og sæt den som vist i rengøringspositionen.

12.2 Kontroller knivens slid

Vedligeholdelsesinterval:

Før hver brug.

Risiko for kvæstelser!

Knivenes slid afhænger af hvor og hvor længe de har været i brug. Anvendes maskinen på en sandet bund eller ofte under tørre forhold, slides kniven mere og hurtigere end normalt.

En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne om knivens vedligeholdelse.

Kontrol

• Stil maskinen i rengøringspositionen. (⇒ 12.1)
• Renggør knivene (1), og kontroller dem for beskadigelser (hakker eller ridser).
• Knivtykkelsen (A) skal kontrolleres flere steder med en skydelære (2).
• Mål nedslibningen (B) efter. Læg en lineal (3) som vist mod den forreste knivkant.

Slidgrænser

Knivtykkelsen (A) skal være mindst 2 m m overalt. De vigtigste punkter er markeret på billedet.

Skærene må maksimalt nedslibes 5 m m – afstand (B) (nedslibning).

12.3 Slib kniven

Har du ikke nok kendskab eller hjælpemidler til rådighed, anbefaler vi, at kniven slibes hos en forhandler. Hvis

kniven slibes forkert (forkert slibevinkel, ubalance osv.), forringes maskinens funktionsevne.

Slibningsvejledning

• Afmonter kniven. (⇒ 12.4)
- Afkøl kniven under slibningen, f.eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes.
- Slib kniven ensartet for at undgå vibrationer pga. ubalance.
- Hold en slibevinkel på 30°.
• Overhold slidgrænserne ( 12.2).

12.4 Afmontering og montering af kniven

Risiko for kvæstelser!

Arbejd altid med handsker.

Kniven skal udskiftes, hvis der er hakker eller ridser, eller hvis en slidgrænse (⇒ 12.2) er nået.

Afmontering

• Hold fast i kniven (1), og løsn knivbolten (2).
• Tag knivbolten (2), läseskiven (3) og kniven (1) af.

Montage

• Rens knivens anlægsflade og knivbøsningen (4).
• Knivbolten (2) forsynes med Loctite 243.
• Sæt kniven (1) på knivbøsningen (4) som vist på billedet.

- Sæt låseskiven (3) på som vist, og fastspænd den med knivbolten (2) med 60 - 65 Nm.

Risiko for kvæstelser!

Det foreskrevne tilspændingsmoment for knivbolten skal overholdes nøje. Låseskiven (3) skal udskiftes, hver gang knivene monteres. Knivbolten (2) skal udskiftes, hver gang knivene udskiftes.

12.5 Forbrændingsmotor

Vedligeholdelsesinterval:

Se betjeningsvejledningen til forbrændingsmotoren.

Generelle anvisninger:

Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den vedlagte betjeningsvejledning til forbrændingsmotoren.

For at sikre lang levetid er det vigtigt, at der altid er tilstrækkelig høj oliestand, samt at olie- og luftfilteret udskiftes regelmæssigt.

I betjeningsvejledningen til forbrændingsmotoren findes oplysninger om de anbefalede olieskift-intervaller samt informationer om motorolien og påfyldningsmængden.

Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbrændingsmotoren.

12.6 Hjul og gearkasse

Hjulenes lejer er vedligeholdelsesfrie.

Gearkassen er vedligeholdelsesfri.

12.7 Opbevaring (vinterpause)

Ved længere driftspauser (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.
- Tøm benzintanken og karburatoren (f.eks. ved at køre dem tomme).
- Skru tændrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3 cm³ motorolie i forbrændingsmotoren gennem tændrørsåbningen. Tørn forbrændingsmotoren nogle gange uden tændrør (træk i startkablet).

Brandfare!

Tændrørshætten skal holdes væk fra tændrørsåbningen på grund af antændelsesfare.

• Skru tændrøret i igen (se også betjeningsvejledningen til forbrændingsmotoren).
• Udfør en olieskift regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).
• Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

13. Transport

13.1 Transport

Risiko for kvæstelser!

Overhold kapitlet "Sikkerhed" før transporten. (⇔ 4.4) Maskinen skal løftes af to personer. Brug altid egnede personlige værnemidler (sikkerhedssko, solide handsker). Træk tændrørshætten af, før maskinen løftes eller transporteres.

Løft eller bær maskinen

• AMonteret styrehåndtag: Hold maskinen i håndtaget foran (1) og i styrehåndtaget (2).
• BStyrehåndtag klappet om: Hold maskinen i håndtaget foran (1) og i styrehåndtagets nederste dele (3).

Transporter maskinen

Maskinen må kun transporteres på et rent, plant lad stående på alle 4 hjul.

- Fastgør maskinen med egnede hjælpemidler, så den ikke glider. Fastgør tove eller seler på håndtaget foran (1) og på styrehåndtagets nederste dele (3).

14. Miljøbeskyttelse

Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, når den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (⇒ 4.9) i forbindelse med bortskaffelse.

Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

15. Standardreservedele

Kniv (granuleringskniv)

6357 702 0101

Knivbolt

9008 319 9028

Låseskive

0000 702 6600

Fastgørelsesdelene på kniven (f. eks. knivbolt, låseskive) skal udskiftes, när kniven udskiftes eller monteres. Reservedele fås som tilbehør hos en VIKING forhandler.

16. Serviceplan

16.1 Leveringsbekræftelse

Model:

Serienummer:

16.2 Servicebekræftelse

Giv denne betjeningsvejledning til din VIKING forhandler, när du får serviceret din maskine.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn

17. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

Benzindrevne plæneklippere

Firmaet VIKING påtager sig intet ansvar for ting- og personskader, som opstår som følge af, at henvisningerne i betjeningsvejledningen misligholdes, især hvad angår sikkerhed, betjening og vedligeholdelse, eller hvis der anvendes påbygningskomponenter eller reservedele, der ikke er godkendt af VIKING.

For at undgå skader og unødig slitage på VIKING maskinen skal du altid følge nedenstående anvisninger:

1. Sliddele

Dele af VIKING maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

- Kniv

- K i l e r e m ( M B 2 R T )

- Dæk

2. Overholdelse af betjeningsvejledningens anvisninger

Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige så omhyggeligt, som det er beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

– Produktændringer, der ikke er godkendt af VIKING.
- Anvendelse af forbrugsstoffer, der ikke er godkendt af VIKING (smøremidler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren).
- Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til produktet eller ikke er af tilstrækkelig kvalitet.
- Brug af produktet til andet end det af producenten foreskrevne formål.
- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer.
– Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemføres regelmæssigt.

Hvis dette vedligeholdelsesarbejde ikke kan udføres af brugeren selv, skal arbejdet udføres af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Såfremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

- Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.

• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet.
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

18. Producentens EF-overensstemmelseserklæring

Vi,

VIKING GmbH

Plæneklipper, håndbetjent med forbrændingsmotor (MB)

Fabrikat: VIKING

Type: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

Serienummer 6357

er i overensstemmelse med følgende EU-direktiver:

Produktet er udviklet i overensstemmelse med følgende normer:

EN ISO 5395-1, EN ISO 5395-2

Navn og adresse på pågældende myndighed:

Sammensætning og opbevaring af teknisk dokumentation:

Johann Weiglhofer

VIKING GmbH

Konstruktionsåret og serienummeret står på maskinens typeskilt.

MB 2.2 R:

Målt lydeffektniveau:

92,0 dB(A)

Garanteret lydeffektniveau: 94 dB(A)

Sektionsleder for forskning og produktudvikling

19. Tekniske data

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Serienummer 6357

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Forbrændingsmotor,type	4-taktsforbrændings-motor
Skæreanordning	Knivbjælke
Klippebredde	46 cm
Startanordning	Snorstart
Sikkerhedsanordning	Motorstop
Tilspændingsmo-ment, knivbolt	60 - 65 Nm
Hjul-∅ fortil	200 mm
Hjul-∅ bagtil	200 mm
Klippehøjde	28 - 85 mm
I henhold til direktiv2000/14/EC:Garanteret lydeffekt-niveau L_WAd	94 dB(A)
I henhold til direktiv2006/42/EC:Støjniveau påarbejdspladsen L_pA	81 dB(A)
Usikkerhed K_pA	2 dB(A)

MB 2.2 R

Motortype B&S serie 450

Nom. effekt ved 1,6 - 2900

mærkehastighed kW - O/min

Slagvolumen 125 ccm

Benzintank 0,8 l

Skæreanordningens

Målt værdi a hw 7,00 m/s²

Usikkerhed K_hw 2,80 m/s ^2

Måling iht. EN 20643

l/b/h 124/49/100 cm

Vægt: 22 kg

MB 2.2 RC

Motortype Kohler XT675

Nom. effekt ved 2,2 - 2800

mærkehastighed kW - O/min

Slagvolumen 149 ccm

Benzintank 1,4 l

Skæreanordningens

Målt værdi a_hw 5,00 m/s²

Usikkerhed K_hw 2,50 m/s ^2

Måling iht. EN 20643

l/b/h 124/49/100 cm

Vægt: 26 kg

MB 2.2 RT

Motortype Kohler XT675

Nom. effekt ved 2,2 - 2800

mærkehastighed kW - O/min

Slagvolumen 149 ccm

Benzintank 1,4 l

Skæreanordningens

Målt værdi a_hw 5,90 m/s²

Usikkerhed K_hw 2,36 m/s ^2

Måling iht.

DS/EN 20643

Drev: Forhjul Et gear fremad

Kørehastighed 3,5 km/t

l/b/h 140/50/105 cm

Vægt: 29 kg

20. Fejlsøgning

✗ Kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere.

Se betjeningsvejledningen til forbrændingsmotoren.

Fejl:

Forbrændingsmotoren starter ikke

Mulig årsag:

- Motorstopbøjlen er ikke trykket ind.

– Benzintanken er tom.

– Benzinslangen er tilstoppet.

– Dårlig, forurenet eller gammel benzin i tanken.

– Luftfilteret er snavset.

- Tændrørshætten er trukket af tændrøret; tændrørskablet er fastgjort dårligt på tændrørshætten.

- Tændrøret er tilsodet eller beskadiget; forkert elektrodeafstand.

Afhjælpning:

– Tryk motorstopbøjlen mod styrehåndtaget, og hold fast. (⇒ 11.1)

– Fyld benzin på. (⇔ 7.3)

- Rengør benzinslangen. 📄, ✕

- Anvend altid frisk kvalitets- og blyfri benzin (92 oktan); rens karburatoren. [1], ✗

- Sæt tændrørshætten på, afprøv forbindelsen mellem tændrørskablet og -hætten. [1], ✗

– Rens eller udskift tændrøret; indstil gnistgabet. ✗

Fejl:

Startbesvær eller forbrændingsmotorens ydelse falder.

Mulig årsag:

- Plæneklipperhuset er tilstoppet.

- Græsslåning med for lavt skæretrin eller fremføringshastigheden er for høj i forhold til klippehøjden.

– Der er vand i benzintanken og karburatoren, karburatoren er tilstoppet.

– Der er snavs i benzintanken.

– Luftfilteret er snavset.

- Tændrøret er tilsodet.

Afhjælpning:

- Rengør plæneklipperhus (træk tændrørshætten af!). (⇒ 12.1)

- Indstil et højere skæretrin, eller reducer skubbehastigheden. (⇔ 8.4)

– Tøm benzintanken, rens benzinslangen og karburatoren. ✗

- Rengør benzintanken. ✕

Forbrændingsmotoren bliver meget varm.

Mulig årsag:

- For lav oliestand i forbrændingsmotoren.

– Køleribberne er snavsede.

Afhjælpning:

- Skift motorolien. (⇒ 12.5)

– Rens køleribberne. (⇒ 12.1)

Fejl:

Kraftige vibrationer under driften.

Mulig årsag:

- Klippeværktøj defekt.

- Forbrændingsmotoren sidder løs.

Afhjælpning:

- Kontroller og reparer evt. kniven, knivakslen og knivfastgørelsen (knivbolt og låseskive). ✕

- Spænd forbrændingsmotorens monteringsbolte. ✗

Fejl:

Ujævnt snit, plænen bliver gul.

Mulig årsag:

• Kniven er sløv eller slidt.
  – Fremføringshastigheden er for stor i forhold til klippehøjden.
  – Kabinettet står ikke parallelt med jorden.

Afhjælpning:

• Slib eller udskift kniven (⇒ 12.3), (⇒ 12.4), ✗
• Reducer fremføringshastigheden, og/eller vælg den rigtige klippehøjde
• Indstil skærehøjden til samme niveau for og bag. (⇒ 8.4)

Fejl (MB 2 RT):

Ingen igangsætning ved betjening af bøjlen til fremdriften.

Mulig årsag:

– Kabeltrækket til fremdriften er defekt (f. eks. knækket).

Afhjælpning:

– Udskift kabeltrækket. ✗

Szanowni Państwo,
