KASUTUSJUHEND MB 2 RC VIKING

Kulumisen minimointi ja vaurioiden ehkäisy 188

17. Kulumisen minimointi ja vaurioiden ehkäisy

See toode on valmistatud kaasaegseimate tootmismeetoditega ja köiki kvaliteedinõudeid järgides, sest meie eesmärk on saavutatud alles siis, kui teie olete seadmega rahul.

Kui teil on seadme kohta küsimusi, pöörduge palun müügiesindusse või otse meie turustusfirmasse.

Rohkelt röömu VIKINGi seadme kasutamisel soovib teile

Dr. Peter Pretzsch

tegevjuht

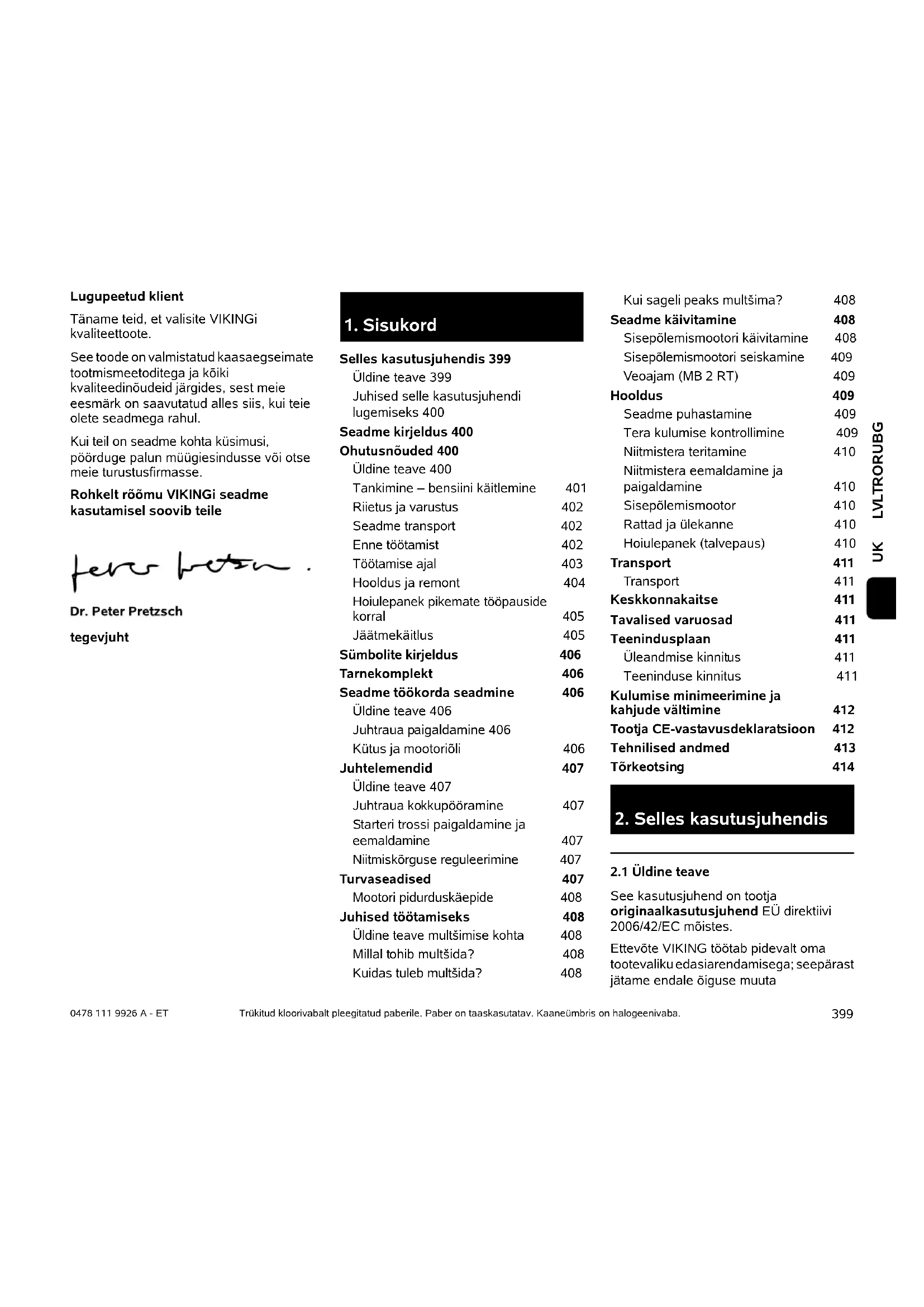

1. Sisukord

Selles kasutusjuhendis 399

Üldine teave 399

Juhised selle kasutusjuhendi lugemiseks 400

Seadme kirjeldus 400

Ohutusnõuded 400

Üldine teave 400

Tankimine – bensiini käitlemine 401

Riietus ja varustus 402

Seadme transport 402

Enne töötamist 402

Töötamise ajal 403

Hooldus ja remont 404

Hoiulepanek pikemate tööpauside

korral 405

Jäätmekäitlus 405

Sümbolite kirjeldus 406

Tarnekomplekt 406

Seadme töökorda seadmine 406

Üldine teave 406

Juhtraua paigaldamine 406

Kütus ja mootoriõli 406

Juhtelemendid 407

Üldine teave 407

Juhtraua kokkupööramine 407

Starteri trossi paigaldamine ja eemaldamine 407

Niitmiskõrguse reguleerimine 407

Turvaseadised 407

Mootori pidurduskäepide 408

Juhised töötamiseks 408

Üldine teave multšimise kohta 408

Millal tohib multšida? 408

Kuidas tuleb multšida? 408

Kui sageli peaks multšima? 408

Seadme käivitamine 408

Sisepõlemismootori käivitamine 408

Sisepōlemismootori seiskamine 409

Veoajam (MB 2 RT) 409

Hooldus 409

Seadme puhastamine 409

Tera kulumise kontrollimine 409

Niitmistera teritamine 410

Niitmistera eemaldamine ja paigaldamine 410

Sisepõlemismootor 410

Rattad ja ülekanne 410

Hoiulepanek (talvepaus) 410

Transport 411

Transport 411

Keskkonnakaitse 411

Tavalised varuosad 411

Teenindusplaan 411

Üleandmise kinnitus 411

Teeninduse kinnitus 411

Kulumise minimeerimine ja kahjude vältimine 412

Tootja CE-vastavusdeklaratsioon 412

Tehnilised andmed 413

Törkeotsing 414

2. Selles kasutusjuhendis

2.1 Üldine teave

See kasutusjuhend on tootja originaalkasutusjuhend EÜ direktiivi 2006/42/EC möistes.

Ettevõte VIKING töötab pidevalt oma tootevaliku edasiarendamisega; seepärast jätame endale õiguse muuta

tarnekomplektide kuju, tehnikat ja varustust.

Sellest tulenevalt ei ole selle brošüüri andmete ja jooniste alusel õigust esitada kahjunõudeid.

2.2 Juhised selle kasutusjuhendi lugemiseks

Pildid ja tekstid kirjeldavad kindlaid käsitsemissamme.

Selles kasutusjuhendis selgitatakse kõiki seadmel paiknevaid piltsümboleid.

Vaatesuund

Vaatesuund vasaku ja parema

kasutamisel kasutusjuhendis:

kasutaja seisab seadme taga (tööasend).

Viide peatükile

Lisaselgitusteks viitavad nooled vastavale peatükile ja alapeatükile. Siin on näide, kuidas viidatakse peatükile (⇔ 4.)

Tekstilõikude märgistamine

Kirjeldatud juhised võivad olla märgistatud nii, nagu on kujutatud alljärgnevates näidetes.

Käsitsusvõtted, mis nõuavad kasutaja sekkumist:

- keerake polt (1) kruvikeeraja abil välja, vajutage hooba (2) ...

Üldised Ioendid:

– toote kasutamine spordiüritustel või võistlustel

Eriti tähtsad tekstid

Eriti tähtsad tekstilõigud on kasutusjuhendis eraldi esile tõstmiseks tähistatud allpool kirjeldatud sümbolitega.

Oht!

Önnetuste ja raskete kehavigastuste oht. Nõutakse või keelatakse teatud kindlat käitumisviisi.

Hoiatus!

Inimeste vigastamise oht! Teatud käitumine väldib võimalikke või tõenäolisi vigastusi.

Ettevaatust!

Kergeid vigastusi või materiaalset kahju saab teatud käitumisviisiga vältida.

Märkus

Info seadme paremaks kasutamiseks ja võimalike käsitsusvigade vältimiseks.

Tekstid koos pildiviidetega

Seadme kasutamist selgitavad pildid leiate kasutusjuhendi algusest.

Kaamerasümbol on pildilehekülgedel olevate piltide sidumiseks vastava tekstiosaga kasutusjuhendis.

3. Seadme kirjeldus

1 Mootori pidurdushoob
2 Veoajami hoob (MB 2 RT)
3 Juhtraud

4 Trossikanal
5 Kiirpinguti
6 Trossijuhik
7 Niitmiskõrguse reguleerimine taga
8 Niitmiskõrguse reguleerimine ees
9 Eesmine kandesang

10 Sisepõlemismootor
11 Kütusepump (MB 2 R)
12 Kaabliklamber MB 2 RC: 1 tk

4. Ohutusnõuded

4.1 Üldine teave

Seadmega töötamisel tuleb kindlasti järgida önnetuse ennetamise eeskirju.

Enne esmast kasutuselevõttu tuleb kogu kasutusjuhend tähelepanelikult läbi lugeda. Hoidke kasutusjuhend

hilisemaks kasutamiseks hoolikalt alles.

Järgige käsitsemis- ja hooldusjuhiseid, mille leiate sisepõlemismootori kasutusjuhendist.

Need ettevaatusabinõud on teie turvalisuseks hädavajalikud, kuid see loend ei ole lõplik. Kasutage seadet arukalt ja vastutustundlikult ning mõelge sellele, et seadme kasutaja on vastutav teiste inimestega juhtuvate õnnetuste ja neile tekitatud varalise kahju eest.

Tutvuge seadme käsitsemise komponentide ja kasutamisega.

Seadet tohivad kasutada ainult isikud, kes on kasutusjuhendi läbi lugenud ja oskavad seadet kasutada. Enne esmast

kasutuselevõttu peab kasutaja püüdma asjatundlikku ja praktilist juhendust hankida. Müüja või mõni teine asjatundja peab kasutajale selgitama, kuidas seadet ohutult kasutada.

Juhendamise ajal tuleb kasutajale selgitada, et seadmega töötamiseks on vaja olla äärmiselt hoolikas ja keskendunud.

Lapsed võivad pakendiga mängides lämbuda. Ärge lubage lapsi pakendi lähedusse.

Seadet koos kõigi lisaseadmetega tohib anda või laenata ainult neile isikutele, kes on saanud kasutamiseks vajalikud juhised või tunnevad juba seda mudelit ja selle kasutamist. Kasutusjuhend kuulub seadme juurde ja see tuleb alati koos seadmega edasi anda.

Kasutage seadet vaid siis, kui olete välja puhanud ning heas füüsilises ja vaimses seisundis. Kui teie tervis pole korras, peaksite oma arstilt küsima, kas tohite seadmega töötada. Pärast alkoholi, narkootikumide või reaktsioonikiirust vähendavate ravimite tarvitamist ei tohi seadmega töötada.

Ärge kunagi lubage seadet kasutada lastel või alla 16-aastastel noortel. Kohalikes määrustes võib olla kindlaks määratud kasutaja miinimumvanus.

See seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogenematute ja/või väheste teadmistega isikutele (eriti lastele), välja arvatud nende turvalisuse eest vastutava isiku järelevalve all või tema juhendamisel. Valvake, et lapsed seadmega ei mängi.

Seade on möeldud kasutamiseks koduses majapidamises.

Tähelepanu – önnetuse oht!

Muruniiduk on ette nähtud ainult muru niitmiseks. Seadme kasutamine muul otstarbel on keelatud ja võib olla ohtlik või seadet kahjustada.

Kasutaja vigastusohu töttu ei tohi muruniidukit kasutada järgmisteks töödeks (loend pole täielik):

– pōōsaste ja hekkide pūgamiseks,
– ronitaimede kasvude lõikamiseks,
- muruhoolduseks katuseaedades ja rõdukastides,
– puu- ja hekilõikmete purustamiseks ja peenestamiseks,
– könniteede puhastamiseks (puhtaks imemiseks, puhumiseks),
-pinnakonaruste, nt mutimullahunnikute, tasandamiseks.

Turvalisuse kaalutlustel on keelatud igasugune seadme muutmine (erandiks VIKINGi lubatud tarvikute ja lisaseadmete nõuetekohane paigaldamine), lisaks muudab see kehtetuks garantii. Lubatud lisaseadmete kohta saate teavet oma VIKINGi müügiesindusest.

Eriti on keelatud igasugune seadme muutmine, mis muudab sisepõlemis- või elektrimootori võimsust või pöörlemiskiirust.

Seadmega ei tohi transportida esemeid, loomi ega inimesi, eriti lapsi.

Seadme kasutamisel haljasaladel, parkides, spordiväljakutel, tänavate ääres ning põllu- ja metsamajanduslikes ettevõtetes tuleb olla eriti ettevaatlik.

Tähelepanu! Tervisekahjustuse oht vibratsiooni töttu! Liiga suur vibratsioonikoormus vöib

põhjustada vereringe- või närvikahjustusi, eriti vereringehäirega inimestel. Pöörduge arsti poole, kui tekivad sümptomid, mis võivad olla põhjustatud vibratsioonist.

Sümptomid, mis tekivad eelkõige sõrmedes, kätes või randmetes (mittetäielik loend):

• tundetus,
• valu,
  – lihasnõrkus,
  – naha värvuse muutumine,
  – ebameeldiv sügelus.

4.2 Tankimine – bensiini käitlemine

Eluohtlik!

Bensiin on mürgine ja kergsüttiv.

Hoidke bensiini ainult selleks ette nähtud ja kontrollitud mahutites (kanistrites). Sulgege paagi ja kanistri kork alati nõuetekohaselt ja keerake kõvasti kinni. Katkised korgid tuleb turvalisuse kaalutlustel välja vahetada.

Ärge kunagi kasutage joogipudeleid vms töövedelike, nt kütuse, hoidmiseks või jäätmekäitlusse suunamiseks. See võib inimesi, eriti lapsi, eksitada ja nad võivad nendest juua.

Hoidke bensiin eemal lahtisest tulest, püsileegist, soojusallikatest ja teistest süüteallikatest. Ärge suitsetage!

Tankige ainult vabas õhus ja ärge tankimise ajal suitsetage.

Enne tankimist lülitage sisepõlemismootor välja ja laske jahtuda.

Bensiini tuleb lisada enne sisepõlemismootori käivitamist. Kui sisepõlemismootor töötab või seade on kuum, ei tohi paagi korki avada ega bensiini juurde valada.

Ärge pange kütusepaaki päris täis, vaid jätke u 4 cm täiteava äärest vabaks, et kütusel oleks ruumi paisuda.

Kui bensiiini läks maha, tehke bensiiiniga määrdunud pinnad enne sisepõlemismootori käivitamist puhtaks. Ärge keerake süüdet enne, kui bensiiniaurud on haihtunud (pühkige kuivaks).

Mahaläinud kütus tuleb alati ära pühkida.

Kui bensiini on läinud riietele, siis tuleb need ära vahetada.

Ärge kunagi hoidke seadet hoones, kui paagis on bensiini. Eralduvad bensiiniaurud võivad puutuda kokku lahtise tule või sädemetega ning süttida.

Kui paaki on vaja tühjendada, tuleb seda teha vabas õhus.

4.3 Riietus ja varustus

Töötamise ajal tuleb alati kanda kinniseid, sügava mustriga jalatseid. Ärge kunagi töötage

paljajalu ega näiteks sandaalides.

Kandke seadme hooldus- ja puhastustööde ning transportimise ajal alati lisaks ka kinniseid jalanõusid ning

siduge lahtised juuksed kokku ja kaitske neid nt pearäti, mütsi või muu seesugusega.

Niitmistera teritamisel tuleb kanda sobivaid kaitseprille.

Seadet tohib kasutusele võtta vaid siis, kui kantakse pikki

pükse ja liibuvaid riideid.

Ärge kunagi kandke selliseid riideid, mis võivad seadme liikuvate osade (tööhoobade) külge kinni jääda; ärge kandke ka ehteid, lipsu ega salle.

4.4 Seadme transport

Töötage alati kinnastega, et vältida teravate ja kuumade masinaosadega enda vigastamist.

Ärge transportige töötava sisepõlemismootoriga seadet. Enne transportimist lülitage sisepõlemismootor välja, oodake, kuni tera jääb seisma ja eemaldage süüteküünla pistik.

Transportige seadet ainult jahtunud sisepõlemismootoriga ja ilma kütuseta.

Kasutage seadme pealelaadimisel sobivaid abivahendeid (rampe, tösteseadmeid).

Kinnitage seade laadimispinnale piisavas mõõdus kinnitusvahenditega (rihmad, trossid jne).

Tõstmisel ja kandmisel vältige kokkupuudet niitmisteraga.

Järgige andmeid peatükis „Transport”. Seal on kirjeldatud, kuidas seadet tösta või kinni siduda. (⇒ 13.)

Seadme transportimisel järgige kohalikke eeskirju, eelkõige neid, mis puudutavad laadimisalustele paigutatud seadmete ja esemete transportimist.

4.5 Enne töötamist

Tuleb tagada, et seadmega töötavad vaid isikud, kes kasutusjuhendit tunnevad.

Enne seadme kasutuselevõttu kontrollige, et kütusesüsteemis ei oleks lekkeid, eelkõige nähtavate osade juures, näiteks paak, paagikork, voolikuühendused. Lekete või kahjustuse korral ei tohi sisepõlemismootorit käivitada – tuleoht! Laske seade enne uuesti kasutuselevõtmist müügiesinduses ära parandada.

Järgige sisepõlemis- või elektrimootoriga töötavate aiatööriistade kasutamisel kommunaaleeskirjades lubatud tööaegu.

Kontrollige kogu maa-ala, kus seadet kasutama hakatakse, ja eemaldage köik kivid, kaikad, traadid, kondid ja muud võõrkehad, mis võivad seadme alt üles paiskuda. Kõrges rohus võivad takistused (nt kännud, puujuured) kergesti märkamatuks jääda.

Seetõttu märgistage enne seadmega töö alustamist köik murupinnal olevad võõrkehad (takistused), mida pole võimalik eemaldada.

Enne masina kasutamist tuleb defektsed ning kõik muud kulunud ja kahjustatud osad välja vahetada. Asendage seadmel olevad loetamatuks muutunud või kahjustatud ohu- ja hoiatussildid uutega. Teile lähimas VIKINGi müügiesinduses on saadaval varukleepsud ja kõik muud varuosad.

Enne seadme kasutamist kontrollige süüteküünla pistiku tugevat ja kindlat asetust.

Seadet tohib kasutada vaid siis, kui see on töökindlas olekus. Enne iga kasutuselevõttu tuleb kontrollida,

• kas seade on nõuetekohaselt monteeritud;
• kas lõikeinstrument ja kogu lõikeplokk (niitmistera, kinnitusdetailid, niiduseadme korpus) on laitmatus seisukorras. Eriti tuleb jälgida, kas kinnitus on tugev ning kas on tekkinud kahjustusi ja kulumist (sälke või pragusid); (⇒ 12.2)
  – kas paagikaas on nõuetekohaselt peale keeratud;
• kas paak ja kütusega kokkupuutuvad osad ning paagikaas on laitmatus seisukorras;
  – kas turvaseadised (nt mootori pidurduskäepide, korpus, juhtraud, kaitsevõre) on laitmatus seisukorras ning funktsioneerivad nõuetekohaselt;
• kas ôlipaagi kork on nõuetekohaselt peale keeratud.

Tehke kõik vajalikud tööd või pöörduge müügiesindusse. VIKING soovitab VIKINGi müügiesindust.

4.6 Töötamise ajal

Ärge töötage seadmega, kui ohupiirkonnas on loomi või inimesi (eriti lapsi).

Seadmele paigaldatud lülitus- ja turvaseadmeid ei tohi eemaldada ega mittetoimivaks muuta. Eelkõige on keelatud mootori piduri hoova fikseerimine juhtraua külge (nt sidumine).

Tähelepanu – vigastusoht!

Ärge pange käsi ega jalgu pöörlevate detailide juurde ega alla. Ärge kunagi puudutage

pöörlevat tera.

Hoidke alati juhtraua abil reguleeritud ettenähtud ohutut vahet. Juhtraud peab olema alati nõuetekohaselt monteeritud ja seda ei tohi muuta. Ärge kunagi võtke kasutusse ümberpööratud juhtrauaga seadet.

Ärge kunagi kinnitage esemeid (nt tööriideid) juhtraua külge.

Töötage vaid päevavalges või hea tehisvalgustusega.

Ärge töötage seadmega vihma ja äikese ajal ning eriti siis, kui valitseb pikselöögioht.

Märjal pinnal suureneb önnetuste oht (oksapurusti halvem seisukindlus). Tuleb töötada eriti ettevaatlikult, et vältida libisemahakkamist. Võimalusel vältige seadme kasutamist märjal pinnal.

Heitgaasid

Mürgistuse töttu eluohtlik!

Löpetage kohe töö, kui teil esineb iiveldust, peavalu, nägemishäireid (nt ahenev vaateväli), kuulmishäireid, pearinglust, vähenenud keskendumisvõimet. Need sämptomid võivad olla põhjustatud muuhulgas liiga kõrgest heitgaasikontsentratsioonist.

Seade hakkab mürgiseid heitgaase eraldama kohe, kui sisepõlemismootor käivitub. Need gaasid sisaldavad

vesinikmonooksidi – mürgist, värvitut ja löhnatut gaasi – ning teisi kahjulikke aineid. Sisepõlemismootorit ei tohi kunagi käivitada kinnistes või halva ventilatsiooniga ruumides.

Käivitamine

Käivitage seade ettevaatlikult, järgides juhiseid peatükis „Seadme kasutuselevõtt”. (⇒ 11.)

Jälgige, et vahe jalgade ja löikeinstrumendi vahel oleks piisavalt suur.

Käivitamisel ei tohi seadet kallutada.

Käivitamisel ei tohi veoajami hooba vajutada.

Töötamine kallakutel

Töödelge kallakuid alati ristisuunas, mitte kunagi aga pikisuunas.

Kui muruniiduki kasutaja peaks pikisuunas niitmisel kaotama kontrolli seadme üle, võib töötava niiduseadmega muruniiduk temast üle veereda.

Olge eriti ettevaatlik kallakul sõidusuunda muutes.

Kallakutel töötades jälgige, et teil oleks kindel jalgealune, ja vältige seadmega töötamist liiga järskudel kallakutel.

Turvalisuse kaalutlustel ei tohi masinat kasutada üle 25° (46,6%) tõusunurgaga kallakutel. Vigastusoht!

25° kaldenurk vastab vertikaalsele tõusule 46,6 cm 100 cm horisontaalpikkuse puhul.

max. 25° 100 46,6

Sisepõlemismootori piisava õlitamise tagamiseks tuleb seadme kasutamisel kallakul kindlasti järgida sisepõlemismootoriga kaasasolevas kasutusjuhendis toodud andmeid.

Töötamine

Vigastusoht!

Ärge pange käsi ega jalgu kunagi pöörlevate detailide peale, alla või juurde.

Ärge püüdke tera kontrollida, kui muruniiduk töötab. Pöörlev tera vöib tekitada vigastusi.

Juhtige seadet alati kõndimistempos – seadmega töötades ei tohi kunagi joosta. Seadme kiirel lükkamisel suureneb vigastusoht komistamise, libisemise vms tõttu.

Olge eriti ettevaatlik, kui pöörate seadet ümber või tömbate seda enda poole. Komistamisoht!

Kasutage seadet eriti ettevaatlikult, kui töötate jäätmehoidlate, kraavide ja tammide lähedal. Hoidke selliste ohtlike kohtadega piisavat vahet.

Murukamaras olevatest objektidest (muruniisutusseadmed, postid, veekraanid, vundamendid, elektrikaablid jne) tuleb mööda söita. Ärge kunagi söitke üle selliste objektide.

Arvestage sellega, et lõikeinstrument töötab pärast väljalülitamist täieliku seismajäämiseni veel mõned sekundid.

Lülitage sisepõlemismootor välja, oodake, kuni tööseade on seisma jäänud ja tömmake süüteküünla pistik välja,

- kui lahkute seadme juurest või kui see jääb järelevalveta,

• enne tankimist. Tankige vaid siis, kui sisepõlemismootor on jahtunud, Tuleoht!
  – enne, kui hakkate blokeeringuid kõrvaldama või ummistusi niiduseadme korpusest eemaldama,
  – enne seadme tõstmist või kandmist,
• enne seadme transportimist,
  – enne töid lõiketera juures,
  – enne seadme kontrollimist, puhastamist või selle juures muude tööde tegemist (nt juhtraua ümberpööramist),
• kui muruniiduk on sattunud võõrkehale või hakkab ebatavaliselt tugevalt vibreerima. Sellisel juhul kontrollige, ega seade, eriti selle lõikeplokk (tera, teravõll, tera kinnitus) pole kahjustada saanud, ning tehke vajalikud remonttööd, enne kui seadme uuesti käivitate ja sellega tööle hakkate.
  Tugev vibreerimine viitab harilikult rikkele.
  Muruniidukit ei tohi mingil juhul kasutada, kui teravöll või niitmistera on kahjustatud või kõveraks paindunud. Kui teil puuduvad vajalikud teadmised või abivahendid, laske remonttööd teostada müügiesinduses – VIKING soovitab VIKINGi müügiesindust.
  Lülitage sisepõlemismootor välja,
  – kui lükkate seadet töödeldavale muruplatsile või sealt ära,
  – enne kui lükkate seadme pinnale, kus ei kasva muru,

Vigastusoht!

• kui peate seadet transportimiseks kallutama,
  – enne kui reguleerite niitmiskõrgust.

4.7 Hooldus ja remont

Enne puhastus-, paigaldus-, remont- ja hooldustööde alustamist jätke seade kindlal tasasel pinnal seisma, lülitage

sisepõlemismootor välja ja laske jahtuda ning tömmake süüteküünla pistik välja.

Starteri trossist tömmates hakkab tööseade pöörlema. Jälgige starteri trossi tömmates alati, et niitmistera oleks teie kätest ja jalgest piisavalt kaugel.

Enne tööde alustamist sisepõlemismootori, väljalasketoru ja mürasummuti juures laske seadmel jahtuda. Siin võivad tekkida temperatuurid 80 °C ja üle selle. Põletusoht!

Otsene kokkupuude mootoriõliga võib olla ohtlik, mootoriõli ei tohi ka maha loksuda. VIKING soovitab lasta mootoriõli lisada või õlivahetust teha VIKINGi müügiesinduses.

Puhastamine

Pärast kasutamist puhastage kogu seadet hoolikalt. (⇒ 12.1)

Lükake kinnijäänud murujäägid puupulgaga lahti. Puhastage niiduki alumine pool harja ja veega.

Ärge kasutage kunagi survepesurit ega peske seadet voolava vee all (nt aiavoolikuga).

Ärge kasutage agressiivseid puhastusvahendeid. Sellised

puhastusvahendid võivad kahjustada plast- ja metallosi ning vähendada VIKINGi seadme töökindlust.

Tuleohu vältimiseks hoidke jahutusõhuavade, jahutusribide ja väljalasketoru piirkond murust, heinakõrtest, samblast, lehtedest või väljatilkuvast ölist (määrdest) puhtad.

Hooldustööd

Teha tohib vaid selles kasutusjuhendis kirjeldatud hooldustöid, köik muud tööd laske teha müügiesinduses. Kui teil puuduvad vajalikud teadmised ja abivahendid, pöörduge alati müügiesindusse. VIKING soovitab lasta hooldustöid ja remonti teha ainult VIKINGi müügiesinduses. VIKINGi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kasutage ainult tööriistu, tarvikuid ja lisaseadmeid, mida VIKING on selle seadme jaoks lubanud, või tehniliselt samaväärseid osi. Vastasel juhul võib tekkida inimeste vigastamise või seadme kahjustamise oht. Küsimuste korral põörduge müügiesindusse.

VIKINGi originaaltööriistad, -tarvikud ja -varuosad on omadustelt optimaalselt seadme ning kasutaja nõudmistega kooskõlastatud. VIKINGi originaalvaruosi võib ära tunda VIKINGi varuosanumbri järgi, kirjast VIKING ning vajadusel ka VIKINGi varuosamärgistusest. Väikestel detailidel võib olla ka ainult märgistus.

Turvalisuse kaalutlustel tuleb kütust juhtivaid detaile (kütusevoolikut, kütusekraani, kütusepaaki, paagikorki, ühendusi jne) korrapäraselt kahjustuste ja lekete suhtes kontrollida ning vajadusel spetsialistil välja vahetada (pöörduge müügiesindusse, VIKING soovitab VIKINGi müügiesindust).

Hoidke hoiatuste ja juhistega kleepsud alati puntad ja loetavad. Kahjustatud või kaduma läinud kleepsud tuleb asendada uute originaalsiltidega VIKINGi müügiesindusest. Kui mõni detail asendatakse uuega, jälgige, et uus osa saaks samasuguse kleepsu.

Lõiketerade juures teostage töid ainult paksude töökinnastega ja äärmiselt ettevaatlikult.

Et seade oleks turvalises töökorras, hoolitsege selle eest, et köik mutrid, poldid ja kruvid, eriti tera polt, oleksid korralikult kinni.

Kontrollige kogu seadet regulaarselt, eriti aga seadme seismapanemisel enne pikemat tööpausi (nt enne talve), et ei esineks kulumist ega kahjustusi. Vahetage kulunud või kahjustatud osad ohutustehnilistel põhjustel kohe välja, et seade oleks alati ohutu ja töökorras.

Ärge kunagi muutke sisepõlemismootori standardseadistust ega keerake seda üle.

Kui hooldustööde ajaks eemaldati detaile või kaitseseadiseid, siis tuleb need kohe nõuetekohaselt tagasi panna.

4.8 Hoiulepanek pikemate tööpauside korral

Enne kui seadme kinnisesse ruumi paigutate, laske sisepõlemismootoril maha jahtuda.

Laske seadmel täielikult jahtuda, enne kui selle kinni katate.

Hoidke tühjendatud kütusepaagiga seadet ja kütusevaru lukustatavas ja hästi öhustatavas ruumis.

Tagage, et seade oleks kaitstud volitamata kasutuse eest (nt lapsed).

Kui paaki on vaja tühjendada, nt seismapanekul enne talvepausi, siis peaks kütusepaagi tühjendamine toimuma vabas öhus (nt tühjaks sõites).

Seade tuleb enne hoiulepanekut (nt talvepausi) põhjalikult puhastada.

Seadme hoiulepanekul peab olema süüteküünla pistik välja tömmatud.

Hoidke seadet töökorras.

4.9 Jäätmekäitlus

Kõik jääkproduktid, nagu vanaõli ja kütus, kasutatud määrdeained, filtrid, akud ja muud sellised kuluosad võivad inimesi, loomi ja keskkonda kahjustada ning tuleb nõuetekohaselt jäätmekäitlusse anda.

Pöörduge oma jäätmekäitluskeskuse poole või oma müügiesindusse, et teada saada, kuidas jäätmeid nõuetekohaselt käidelda. VIKING soovitab VIKINGi müügiesindust.

Tagage, et oma aja ära töötanud seade antakse nöuetekohaselt vastavasse jäätmekäitlusse. Tehke seade enne jäätmekäitlusse andmist kasutuskölbmatuks. Önnetuste vältimiseks eemaldage süütekaablid, tühjendage paak ja laske mootoriöli välja.

Ärge jätke kunagi ka oma aja äraelanud muruniidukit järelevalveta. Tagage, et masinat ja eriti niitmistera hoitakse lastele kättesaamatus kohas.

5. Sümbolite kirjeldus

Tähelepanu!

Enne kasutuselevõttu lugege kasutusjuhendit.

Vigastusoht!

Hoidke kolmandad isikud ohutsoonist eemal.

Vigastusoht!

Enne töid lõikeinstrumendi juures, enne hooldus- ja puhastustöid tõmmake süüteküünla pistik välja.

Vigastusoht!

Ärge pange käsi ega jalgu terade lähedale!

Lõikeinstrument töötab pärast väljalülitamist veel mõne sekundi jooksul edasi (sisepõlemismootori pidur / tera pidur).

MB 2 RT:

Käivitage

sisepōlemismootor.

Seisake sisepõlemismootor.

Lülitage veoajam sisse.

6. Tarnekomplekt

Asu- Nimetus Tk koht

A pōhiseade koos juhtrauaga 1

- kasutusjuhend 1

– sisepõlemismootori 1 kasutusjuhend

7. Seadme töökorda seadmine

7.1 Üldine teave

Vigastusoht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid (⇒ 4.).

- Kõikide kirjeldatud tööde teostamiseks asetage seade horisontaalsele, tasasele ja kõvale pinnale.

7.2 Juhtraua paigaldamine

- Pöörake juhtraud (1) ettevaatlikult üles. Jälgige seejuures, et trossid vahele ei jääks.

- Keerake eelpaigaldatud kiirpinguti (2) kinni (see peaks umbes ühe keermekäigu võrra välja jääma) ja pöörake üles.

Kontrollige paigaldust

• Kiirpingutid (1) peavad olema nii kõvasti kinni keeratud, et need oleksid tihedalt vastu juhtrauda ning juhtraua ülemine ja alumine osa oleksid tugevasti ühendatud.
  Kui juhtraud pole tugevasti paigaldatud või kiirpingutid ei asetse õigesti, põörake kiirpingutid lahti ning reguleerige need välja ja uuesti sisse keerates õigesse asendisse.
• Kontrollige trosside (2, 3) ja kaabliklambri (4, MB 2 RC) öiget asetust.

7.3 Kütus ja mootoriöli

Vältige seadme kahjustamist!

Enne esimest käivitamist valage mootoriöli sisse. Kasutage mootoriöli lisamiseks või tankimiseks sobivat täitmise abivahendit (nt lehtrit).

Mootoriöli

Tarviliku mootoriõli ja õli täitekoguse leiate

sisepõlemismootori kasutusjuhendist. Kontrollige regulaarselt täitumust (vt sisepõlemismootori kasutusjuhendist). Vältida tuleks liiga madalat ja liiga kõrget õlitaset.

Enne sisepõlemismootori kasutuselevõttu keerake õlipaagi kork nõuetekohaselt kinni.

Kütus

Soovitus:

värske kvaliteetkütus;

pliivaba bensiin.

Andmed kütuse kvaliteedi (oktaanarvu) kohta leiate sisepõlemismootori kasutusjuhendist.

8. Juhtelemendid

8.1 Üldine teave

Vigastusoht!

Järgige peatükis „Ohutusnõuded“ toodud ohutusjuhiseid ( 4.).

- Kõikide kirjeldatud tööde teostamiseks asetage seade horisontaalsele, tasasele ja kõvale pinnale.

8.2 Juhtraua kokkupööramine

Seadme ruumisäästlikuks transportimiseks ja hoidmiseks saab juhtraua kokku pöörata.

Pigistusoht!

Kiirpinguti vabastamisel võib juhtraud kontrollimatult kokku põörduda.

Sellepärast hoidke kinnituse vabastamise ajal alati juhtrauda ühe käega kinni.

• Seisake sisepõlemismootor ja tõmmake süüteküünla pistik välja. (⇒ 11.2)
• Võtke starteri tross kinnitusest lahti. (⇒ 8.3)
• Avage kiirpingutid (1) vasakul ja paremal pool ning seadke juhtraud (2) ettevaatlikult ette.

8.3 Starteri trossi paigaldamine ja eemaldamine

Paigaldamine

• Tõmmake süüteküünla pistik sisepõlemismootorilt.
• Suruge mootori pidurduskäepidet (1) juhtraua poole ja hoidke selles asendis.
• Tömmake starteri tross (2) aeglaselt välja.
• Laske mootori pidurduskäepide (1) lahti ja kinnitage starteri tross (2) trossikanalisse (3).
• Asetage süütekününla pistik kohale.

Eemaldamine

• Tõmmake süüteküünla pistik sisepõlemismootorilt.
• Eemaldage starteri tross (2) trossikanalist (3).

8.4 Niitmiskõrguse reguleerimine

Vigastusoht!

Enne niitmiskõrguse reguleerimist tuleb sisepõlemismootor seisata.

On võimalik reguleerida 4 erinevat niitmiskõrgust vahemikus 28 mm kuni 85 mm.

Aste 1 = vähim niitmiskõrgus

Aste 4 = suurim niitmiskõrgus

Vigastusoht!

Esi- ja tagateljel peab olema reguleeritud ühesugune

niitmiskõrgus.

1 Niitmiskõrguse reguleerimine taga

• Reguleerige tagateljel (1) soovitud niitmiskõrgus.
  Selleks hoidke seadet ühe käega kinni ja seadke tagatelg algul ühel küljel, siis teisel küljel soovitud astmele.
  Jälgige seejuures, et vasak- ja parempoolne telg oleks ühel ja samal astmel (tagatelg oleks korpusega paralleelselt).

2 Niitmiskõrguse reguleerimine ees

- MB 2 RT:

Lükake niitmiskõrguse reguleerimishooba (2) väljapoole, kuni see on soovitud astmel, ja laske fikseeruda.

• MB 2 RC, MB 2 R:

Reguleerige esiteljel (3) soovitud niitmiskõrgus.

Selleks hoidke seadet ühe käega kinni ja seadke esitelg algul ühel küljel, siis teisel küljel soovitud astmele. Jälgige seejuures, et vasak- ja parempoolne telg oleks ühel ja samal astmel (esitelg oleks korpusega paralleelselt).

9. Turvaseadised

Seade on ohutuks tööks ja kaitseks asjatundmatu kasutamise vastu varustatud mitmete turvaseadistega.

Vigastusoht!

Kui ühel turvaseadistest esineb rike, siis ei tohi seadet kasutada. Pöörduge müügiesindusse, VIKING soovitab VIKINGi müügiesindust.

9.1 Mootori pidurduskäepide

Muruniidukil on mootori pidurdamise-seadis.

Sisepõlemismootor seiskub, kui vabastate töö ajal mootori pidurduskäepideme. Sisepõlemismootor ja tera jäävad seisma 3 sekundi jooksul.

Vigastusoht!

Kui tera liigub kauem, siis ärge seadet enam kasutage ja viige see müügiesindusse.

Järeltöötamisaja möötmine

Pärast sisepõlemismootori käivitamist hakkab tera pöörlema ja on kuulda tuulemüra. Järeltöötamisaeg vastab tuulemüra kestusele pärast sisepõlemismootori seiskamist, seda saab stopperiga mõõta.

10. Juhised töötamiseks

10.1 Üldine teave multšimise kohta

Multšimisel peenestatakse niidetud rohi terakorpuses spetsiaalsest kanalist suunatud ōhuvoolu abil ning puhutakse murukamarale tagasi. Niidetud rohi jääb murupinnale maha.

Kasu

Kõdunev niidetud muru annab maapinnale orgaanilisi toitaineid ja toimib loodusliku väetisena.

Eelised

Nii jääb ära murukogumiskorvi tühjendamine ja lõikejäätmete jäätmekäitlusse suunamine. Umbrohukasv aeglustub ja nii on võimalik väetise arvelt oluliselt säästa.

10.2 Millal tohib multšida?

VIKING soovitab multšida ainult kuiva ja mitte väga kõrget muru. Kui muru on liiga kõrge, siis tuleks niita kahes järgus. (⇒ 10.3)

Ettevaatust!

Liiga väikese niitmiskõrguse või märja muru korral võib niiduki korpus ummistuda ja tera blokeeruda!

10.3 Kuidas tuleb multšida?

Eeldused hea multšimistulemuse saavutamiseks:

– seadistage optimaalne niitmiskõrgus: kolmandik muru kõrgusest tuleb maha niita,
- kasutage korralikult teritatud tera,
- niitke erinevates suundades ja jälgige, et niitmisradade vahele ei jääks niitmata alasid.

Kõrge muru korral tuleks niita kahes järgus.

Esimene järk: murule tehakse eelniitmine kõige kõrgema niitmiskõrgusega.

Teine järk:

12 kuni 24 tundi pärast esimest tööjärku multšige muru täisnurga all esimese tööjärgu niitmissuuna suhtes soovitud körgusele.

10.4 Kui sageli peaks multšima?

Ilusa ja tiheda muru saab sagedase multšimise ja muru lühikesena hoidmisega.

Peamine kasvuperiood

Kevadel:

multšige vähemalt kaks korda nädalas. Suvel ja sügisel:

multšige vähemalt üks kord nädalas.

11. Seadme käivitamine

11.1 Sisepõlemismootori käivitamine

Vältige seadme kahjustamist! Ärge käivitage sisepõlemismootorit kõrges rohus ega kõige madalamal niitmiskõrgusel. Tagajärjeks on raskendatud käivitumine. Pärast käivitamist töötab sisepõlemismootor tänu reguleeritud püsikiirusele alati optimaalsel töökiirusel.

Käivitamine külma sisepõlemismootoriga

• Ainult MB 2 R puhul: vajutage kolm korda kütusepumpa (1).
• Suruge mootori pidurdushooba (2) juhtraua poole ja hoidke selles asendis.

- Tõmmake starteri tross (3) aeglaselt kuni takistuseni välja. Seejärel tömmake tugevalt ja kiiresti käepikkuse ulatuses. Viige starteri tross (3) aeglaselt tagasi, et see saaks jälle kokku rulluda. Korrake toimingut, kuni sisepõlemismootor käivitub.

Käivitamine sooja sisepõlemismootoriga

Vältige seadme kahjustamist!

Sooja sisepõlemismootori korral pole vaja kütusepumpa enam vajutada.

Kuid tuleb arvestada, et väga külma ilmaga vöib sisepölemismootor kiiresti jahtuda.

- Käivitamine nagu külma sisepõlemismootoriga.

Ainult MB 2 R puhul:

kütusepumpa (1) pole vaja vajutada.

11.2 Sisepõlemismootori seiskamine

- Laske mootori pidurduskäepide (1) lahti.

Sisepõlemismootor ja tera jäävad seisma 3 sekundi jooksul.

11.3 Veoajam (MB 2 RT)

Märkus

Mudelil MB 2 RT on esirattavedu.

1 Veoajami sisselülitamine

- Käivitage sisepõlemismootor. (⇒ 11.1)

- Tõmmake veoajami hooba (1) juhtraua poole ja hoidke selles asendis.

Veoajam lülitub sisse ja muruniiduk hakkab edaspidi liikuma.

2 Veoajami väljalülitamine

• Laske veoajami hoob (1) lahti.

Veoajam lülitub välja ja muruniiduk jääb seisma.

Sisepõlemismootor ja tera töötavad edasi.

12. Hooldus

Vigastusoht!

Enne kõiki seadmele tehtavaid hooldus- või puhastustöid lugege hoolikalt läbi peatükk „Ohutusnõuded” (⇒ 4.), eriti just alapeatükk „Hooldus ja remont” (⇒ 4.7), ning järgige täpselt kõiki nendes peatükkides toodud ohutusjuhiseid.

Enne mis tahes hooldus- ja puhastustöid laske seadmel jahtuda ja tömmake süüteküünla pistik välja!

Iga-aastane hooldus müügiesinduses

Muruniidukit tuleb lasta kord aastas müügiesinduses kontrollida. VIKING soovitab VIKINGi müügiesindust.

12.1 Seadme puhastamine

Hooldusvälp:

iga kord pärast kasutamist.

Vigastusoht!

Seisake sisepõlemismootor, laske seadmel jahtuda ja tömmake süüteküünla pistik välja. Enne seadme viimist puhastusasendisse tühjendage kütusepaak (sõitke tühjaks).

Seadme puhastusasendisse viimine

• Avage kiirpinguti (1) ja seadke juhtraud (2) taha.
• Töstke seadet eestpoolt ja viige puhastusasendisse, nagu joonisel näidatud.

12.2 Tera kulumise kontrollimine

Hooldusvälp:

iga kord enne iga kasutamist.

Vigastusoht!

Terad kuluvad erinevalt, olenevalt kasutuskohast ja -kestusest. Kui kasutate seadet liivasel pinnasel või sageli kuivades tingimustes, siis kulub tera keskmisest kiiremini.

Kulunud tera võib murduda ja raskeid vigastusi tekitada. Seetõttu tuleb niitmistera hooldusjuhistest alati kinni pidada.

Kontrollimine

• Viige seade puhastusasendisse. (⇒ 12.1)
• Puhastage tera (1) ja kontrollige kahjustuste (sälkude või mõrade) suhtes.
• Kontrollige tera paksust (A) nihkmõõdiku (2) abil mitmest kohast.
• Möötke kulumist (B). Selleks asetage joonlaud (3) joonisel kujutatud viisil tera eesmisele servale.

Kulumispiirid

Tera paksus (A) peab olema igas kohas vähemalt 2 m m . Kõige tähtsamad kohad on pildil märgistatud.

Terasid tohib teritamisel maksimaalselt 5 m m – vahemik (B) (kulumine) – väiksemaks lihvida.

12.3 Niitmistera teritamine

Kui teil puuduvad vajalikud teadmised või abivahendid, soovitame lasta tera asjatundjal teritada. Valesti teritatud tera (vale teritusnurk, ebaühtlus jms) korral halveneb seadme talitlus.

Teritamisjuhend

• Eemaldage niitmistera. (⇒ 12.4)
- Niitmistera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, siis väheneb teravus.
- Tasakaalutuse töttu tekkiva vibratsiooni vältimiseks teritage niitmistera ühtlaselt.
• Teritusnurgast 30° tuleb kinni pidada.
• Jälgige kulumispiire (⇒ 12.2).

12.4 Niitmistera eemaldamine ja paigaldamine

Vigastusoht!

Töötage alati kinnastega.

Vahetage niitmistera välja, kui sellel on näha sälke või pragusid või kui jõuate kulumispiirini (⇒ 12.2).

Demonteerimine

• Hoidke niitmistera (1) paigal ja vabastage tera polt (2).
• Eemaldage tera polt (2), tugiseib (3) ja niitmistera (1).

Paigaldamine

• Puhastage tera kinnituskoht ja tera pesa (4).
  • Kinnitage tera polt (2) Loctite 243 abil.
• Paigaldage niitmistera (1) joonisel kujutatud viisil tera pessa (4).
• Pange tugiseib (3) joonisel näidatud viisil peale ja keerake koos tera poldiga (2) pöördemomendiga 60–65 Nm kinni.

Vigastusoht!

Pidage kinni tera poldi ettenähtud pöördemomendist. Tugiseib (3) tuleb iga kord tera paigaldamisel välja vahetada. Tera polt (2) tuleb välja vahetada iga kord niitmistera vahetamisel.

12.5 Sisepõlemismootor

Hooldusvälp:

vaata sisepõlemismootori kasutusjuhendist.

Üldised juhised

Järgige käsitsemis- ja hooldusjuhiseid, mille leiate kaasasolevast sisepõlemismootori kasutusjuhendist.

Pika tööea huvides on eriti oluline, et alati oleks piisavalt öli ning et mootori öli- ja öhufiltrit vahetataks korrapäraselt.

Soovitatavad ölivahetusvälbad ning teavet mootoriöli ja öli täitekoguse kohta leiate samuti sisepõlemismootori kasutusjuhendist.

Jahutusribid tuleb alati puhtana hoida, et tagada sisepõlemismootorile piisav jahutus.

12.6 Rattad ja ülekanne

Rattalaagrid ei vaja hooldust.

Ülekanne on hooldusvaba.

12.7 Hoiulepanek (talvepaus)

Seadme pikemaks ajaks seismapanemisel (talvepaus) tuleb arvestada järgmisi punkte.

• Puhastage hoolikalt seadme köik välimised osad.
• Määrige köiki liikuvaid osi korralikult öli vöi määrdeainega.
• Tühjendage kütusepaak ja karburaator (nt tühjaks söites).
• Keerake süüteküünal välja (vt sisepõlemismootori kasutusjuhendit) ja valage süüteküünlaava kaudu sisepõlemismootorisse u 3 cm³ mootoriõli. Pöörake sisepõlemismootorit paar korda ilma süüteküünlata (tõmmake starteri trossist).

Tuleoht!

Hoidke süüteküünla pistikut süttimisohu töttu süüteküünlaavast eemal.

- Keerake süüteküünal sisse tagasi (vt sisepõlemismootori kasutusjuhendit).

• Vahetage öli (vt sisepõlemismootori kasutusjuhendist).
• Hoidke seadet kuivas, suletud ja tolmuvabas ruumis. Veenduge, et seda hoitakse lastele kättesaamatus kohas.

13. Transport

13.1 Transport

Vigastusoht!

Enne transportimist lugege peatükki „Ohutusnõuded”. (⇒ 4.4) Kandke seadet ainult kahekesi. Kandke seejuures alati sobivat kaitseriietust (kaitsejalanõud, tugevad kindad). Enne tõstmist või transportimist tömmake süüteküünla pistik välja.

Seadme tõstmine või kandmine

• ⒶJuhtraud paigaldatud: hoidke seadet eesmisest kandesangast (1) ja juhtrauast (2).
• ⒶJuhtraud kokku pööratud: hoidke seadet eesmisest kandesangast (1) ja juhtraua alumisest osast (3).

Seadme transportimine

Transportige seadet üksnes puhtal, tasasel laadimisalusel, kusjuures seade peab seisma köigil neljal rattal.
- Kinnitage seade sobivate kinnitusvahenditega, et see ei saaks libisema hakata. Kinnitage trossid või rihmad eesmise kandesanga (1) ja juhtraua alumiste osade (3) külge.

14. Keskkonnakaitse

Mahaniidetud muru ei ole prügi, see tuleb kompostida.

Pakendid, seade ja tarvikud on valmistatud taaskasutatavatest materjalidest ning tuleb

vastavalt jäätmekäitlusse suunata.

Materjalijääkide keskkonnateadlik käitlemine soodustab ressursside taaskasutamist. Sellepärast tuleb seade pärast tavapärase kasutusaja löppu viia korduvkasutusega materjalide kogumiskohta. Jäätmekäitlusse suunamisel järgige peatükis „Jäätmekäitlus” toodud andmeid (⇔ 4.9).

Pöörduge oma jäätmekäitluskeskuse poole või oma müügiesindusse, et teada saada, kuidas jäätmeid nõuetekohaselt käidelda.

15. Tavalised varuosad

Niitmistera (multšimistera)

6357 702 0101

Tera polt

9008 319 9028

Tugiseib

0000 702 6600

Niitmistera kinnituselemendid (nt tera polt, tugiseib) tuleb tera vahetamisel või paigaldamisel välja vahetada. Varuosad on saadaval VIKINGi müügiesinduses.

16. Teenindusplaan

16.1 Üleandmise kinnitus

Mudel:

Seerianumber:

Kuupäev:

Andke hooldustööde korral see kasutusjuhend VIKINGi müügiesindusele.

Seal lisatakse vastavatesse ettenähtud kohtadesse kinnitus teenindustööde teostamise kohta.

Teeninduse teostamise kuupäev

Järgmise teeninduse kuupäev

17. Kulumise minimeerimine ja kahjude vältimine

Olulised juhised tootegrupi tehniliseks korrashoiuks ja hoolduseks

VIKING välistab igasuguse vastutuse materiaalsete kahjude ja inimeste vigastuste eest, mis on tekkinud selles kasutusjuhendis toodud juhiste eiramise töttu, eriti mis puudutab ohutust, kasutamist ja hooldust, või mis on tekkinud mittelubatud detailide või varuosade kasutamise töttu.

Järgige palun kindlasti järgmisi olulisi juhiseid, et vältida oma VIKINGi seadmel kahjustusi ja liigset kulumist.

1. Kuluosad

Mõned VIKINGi seadmeosad kuluvad ka sihipärasel kasutamisel ning need tuleb vastavalt kasutamise viisile ja kestusele õigeaegselt välja vahetada.

Nende hulka kuuluvad muu hulgas:

- niitmistera

- kiilrihm (MB 2 RT)

-rehvid

2. Selle kasutusjuhendi nõuetest kinnipidamine

VIKINGi seadet tuleb kasutada, hooldada ja hoiule panna hoolikalt, nagu on selles kasutusjuhendis kirjeldatud. Kõigi kahjude eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise.

See kehtib eriti:

– VIKINGi poolt mittelubatud muudatuste tegemisel tootele;

– VIKINGi poolt mittelubatud töövedelike kasutamise kohta (määrdeained, bensiin ja mootoriöli, vt mootori tootja andmetest);
– instrumentide või tarvikute kasutamise kohta, mis ei ole seadme jaoks lubatud või sellele sobivad või on madala kvaliteediga;
– toote mittesihipärase kasutamise kohta;
– toote kasutamisel spordiüritustel või võistlustel;
– defektsete komponentidega toote edasikasutamisel tekkinud kahjude korral.

3. Hooldustööd

Kõiki peatükis „Hooldus” nimetatud töid tuleb teostada regulaarselt.

Kui kasutaja ise ei saa neid hooldustöid teostada, tuleb lasta need müügiesinduses teha.

VIKING soovitab lasta hooldus- ja remonttöid teha ainult VIKINGi müügiesinduses.

VIKINGi müügiesinduste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kui need tööd jäetakse tegemata, vöivad tekkida kahjustused, mille eest vastutab kasutaja.

Nende hulka kuuluvad:

- korrosioon ja muud kahjustused vale hoiustamise töttu

– seadme kahjustused madala kvaliteediga varuosade kasutamise tõttu

- kahjustused hilinenud või ebapiisava hoolduse töttu, või kahjustused hooldus- või remonttööde töttu, mida ei tehtud müügiesinduse töökodades.

18. Tootja CE- vastavusdeklaratsioon

Meie,

VIKING GmbH

käsitsi juhitav, sisepõlemismootoriga muruniiduk (MB)

kaubamärk: VIKING

tüüp: MB 2.2 R

MB 2.2 RC

MB 2.2 RT

seerianumber 6357

vastab järgmistele EÜ direktiividele: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC

Toode on välja töötatud kooskõlas järgmiste normidega:

EN ISO 5395-1, EN ISO 5395-2

Kohaldatud vastavushindamise meetod: lisa VIII (2000/14/EC)

Asjaomase nimetatud asutuse nimi ja aadress:

Tehnilise dokumentatsiooni koostamine ja säilitamine.

Johann Weiglhofer

VIKING GmbH

Valmistusaasta ja seerianumbri leiate seadme tüübisildilt.

MB 2.2 R:

Mōōdetud müratase: 92,0 dB(A)

Garanteeritud müratase: 94 dB(A)

Mõõdetud müratase: 92,5 dB(A)

Garanteeritud müratase: 94 dB(A)

Langkampfen, 2015-01-02 (AAAA-KK-PP)

VIKING GmbH

Uurimis- ja tootearendusosakonna juhataja

19. Tehnilised andmed

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Seerianumber 6357

Sisepõlemismootor, liik 4-taktiline sisepõlemismoot or

Lõikeseadis Lattvikat

Niitmislaius 46 cm

Käivitusseadis Trosskäivitus

Turvaseadised Mootori pidur

MB 2.2 R, MB 2.2 RC, MB 2.2 RT

Tera poldi
pöördemoment	60–65 Nm
Esiratta ∅	200 mm
Tagaratta ∅	200 mm
Niitmiskõrgus	28–85 mm
Vastavalt direktiivile
2000/14/EÜ:
Garanteeritud
müratase LWAd	94 dB(A)
Vastavalt direktiivile
2006/42/EÜ:
Mürarõhutase
töökohal LpA	81 dB(A)
Ebastabiilsus KpA	2 dB(A)

MB 2.2 R

Mootori tüüp	B&S Series 450
Nimivõimsus	1,6 - 2900
nimikiirusel	kW - p/min
Töömaht	125 cm^3
Kütusepaak	0,8 l
Lõikeseadisepöörlemiskiirus	2900 p/min
Toodudvibratsioonitasevastavalt standardileEN 12096.
Mõõdetud väärtusa _hw	7,00 m/s^2
Ebastabiilsus K_hw Mõõtmine vastavaltstandardileEN 20643	2,80 m/s^2
P/L/K	124/49/100 cm
Mass:	22 kg
MB 2.2 RC
Mootori tüüp	Kohler XT675
Nimivõimsus	2,2 - 2800
nimikiirusel	kW - p/min

MB 2.2 RC

Töömaht	149 cm^3
Kütusepaak 1,4 l
Lõikeseadisepöörlemiskiirus	2800 p/min
Toodudvibratsioonitasevastavalt standardileEN 12096.
Mõõdetud väärtusa _hw	5,00 m/s^2
Ebastabiilsus K_hw Mõõtmine vastavaltstandardileEN 20643	2,50 m/s^2
P/L/K	124/49/100 cm
Mass:	26 kg

MB 2.2 RT

Mootori tüüp	Kohler XT675
Nimivõimsus	2,2 - 2800
nimikiirusel	kW - p/min
Töömaht	149 cm3
Kütusepaak 1,4 l
Lõikeseadise
pöörlemiskiirus	2800 p/min
Toodud
vibratsioonitase
vastavalt standardile
EN 12096.
Mõõdetud väärtus
ahw	5,90 m/s2
Ebastabiilsus Khw	2,36 m/s2
Mõõtmine vastavalt
standardile
EN 20643
Ajam: esiratas	1 käik edaspid
Veokiirus	3,5 km/h
P/L/K	140/50/105 cm
Mass:	29 kg

20. Törkeotsing

Vajadusel pöörduge müügiesindusse, VIKING soovitab VIKINGi müügiesindust.

Vaata sisepõlemismootori kasutusjuhendist.

Rike

Sisepõlemismootor ei käivitu

Võimalik põhjus

• Mootori pidurduskäepidet pole rakendatud.
  – Paagis ei ole kütust.
  – Kütusevoolik on ummistunud.
  – Paagis on halb, saastunud või vana kütus.
  – Öhufilter on määrdunud.
  – Süüteküünla pistik on süüteküünlalt ära tömmatud; küünlajuhe on pistiku külge halvasti kinnitatud.
  – Süüteküünal on tahmunud või kahjustatud; vale elektroodide vahe.

Abinõu

– Suruge mootori pidurduskäepidet juhtraua suunas ja hoidke selles asendis. (⇒ 11.1)

– Lisage kütust. (⇒ 7.3)

- Puhastage kütusevoolikut. [1], ✕

- Kasutage alati värsket kvaliteetkütust, pliivaba bensiini; puhastage karburaatorit. 📄, ✕

- Puhastage õhufiltrit. [1], ✕

– Asetage süüteküünla pistik kohale; kontrollige ühendust küunlajuhtme ja pistiku vahel. 📄, ✕

– Puhastage või vahetage süüteküünal; reguleerige elektroodide vahet. ✗

Rike.

Käivitamine on raskendatud või sisepõlemismootori võimsus väheneb.

Võimalik põhjus.

– Muruniiduki korpus on ummistunud.
– Niitmine liiga madalal niitmisastmel või liikumise kiirus on võrreldes niitmiskõrgusega liiga suur.
– Kütusepaagis ja karburaatoris on vesi; karburaator on ummistunud.
- Kütusepaak on must.
- Öhufilter on must.
– Süüteküünal on tahmunud.

Abinõu.

– Puhastage muruniiduki korpust (tõmmake süüteküünla pistik välja). (⇒ 12.1)
- Reguleerige kõrgem niitmisaste või vähendage liikumise kiirust. (⇒ 8.4)
- Tühjendage kütusepaak, puhastage kütusevoolik ja karburaator. ✗
– Puhastage kütusepaaki. ✕
- Puhastage õhufiltrit. ✗
– Puhastage süüteküünalt. ✗

Rike

Sisepõlemismootor läheb väga kuumaks.

Võimalik põhjus

– Liiga madal ôlitase sisepõlemismootoris.

– Jahutusribid on mustad.

Abinõu

– Vahetage mootoriõli. (⇒ 12.5)
– Puhastage jahutusribid. (⇔ 12.1)

Rike

Tugev vibratsioon töötamise ajal.

Võimalik põhjus

– Lõikeinstrument on vigane.

– Sisepõlemismootori kinnitus on lahtine.
– Kontrollige ja vajadusel parandage niitmistera, teravõlli ja tera kinnitust (tera polti ja tugiseibi). ✗
- Keerake sisepõlemismootori kinnituse poldid kinni ✗

Abinõu

Rike.

Kehv lõige, muru muutub kollaseks.

Võimalik põhjus.

– Niitmistera on nüri või kulunud.
– Ettenihkekiirus on niitmiskõrgusega võrreldes liiga suur.
– Korpus ei asetse maapinnaga paralleelselt.

Abinõu.

– Teritage niitmistera või vahetage välja. (⇒ 12.3), (⇒ 12.4), ✗
– Vähendage ettenihkekiirust ja/või valige õige niitmiskõrgus.
– Seadke niitmiskõrgus ees ja taga ühesugusele niitmisastmele (⇔ 8.4).

Rike (MB 2 RT):

Veoajamit rakendades ei hakka vedama.

Võimalik põhjus.

- Veoajami tross on katki (nt murdunud).

Abinõu.

– Vahetage tross välja. ✗

MB 2 R, MB 2 RC

MB 2 RT

VIKING®
