LIETOŠANAS INSTRUKCIJA MA 339 C VIKING

Pateicamies par uzņēmuma VIKING kvalitatīvā izstrādājuma iegādi!

Šis produkts ir izgatavots, izmantojot modernākās ražošanas metodes un veicot vispusīgas kvalitātes pārbaudes, jo mēs savu mērki uzskatām par sasniegtu tikai tad, ja esat apmierināts ar iegādāto ierīci.

Ja Jums rodas jautājumi par iegādāto ierīci, lūdzu, vērsieties pie sava izplatītāja vai tieši mūsu uzņēmuma realizācijas nodalā.

Patikamu darbu ar VIKING ieriči Jums novël

Dr. Peter Pretzsch

Uznēmuma vadītājs

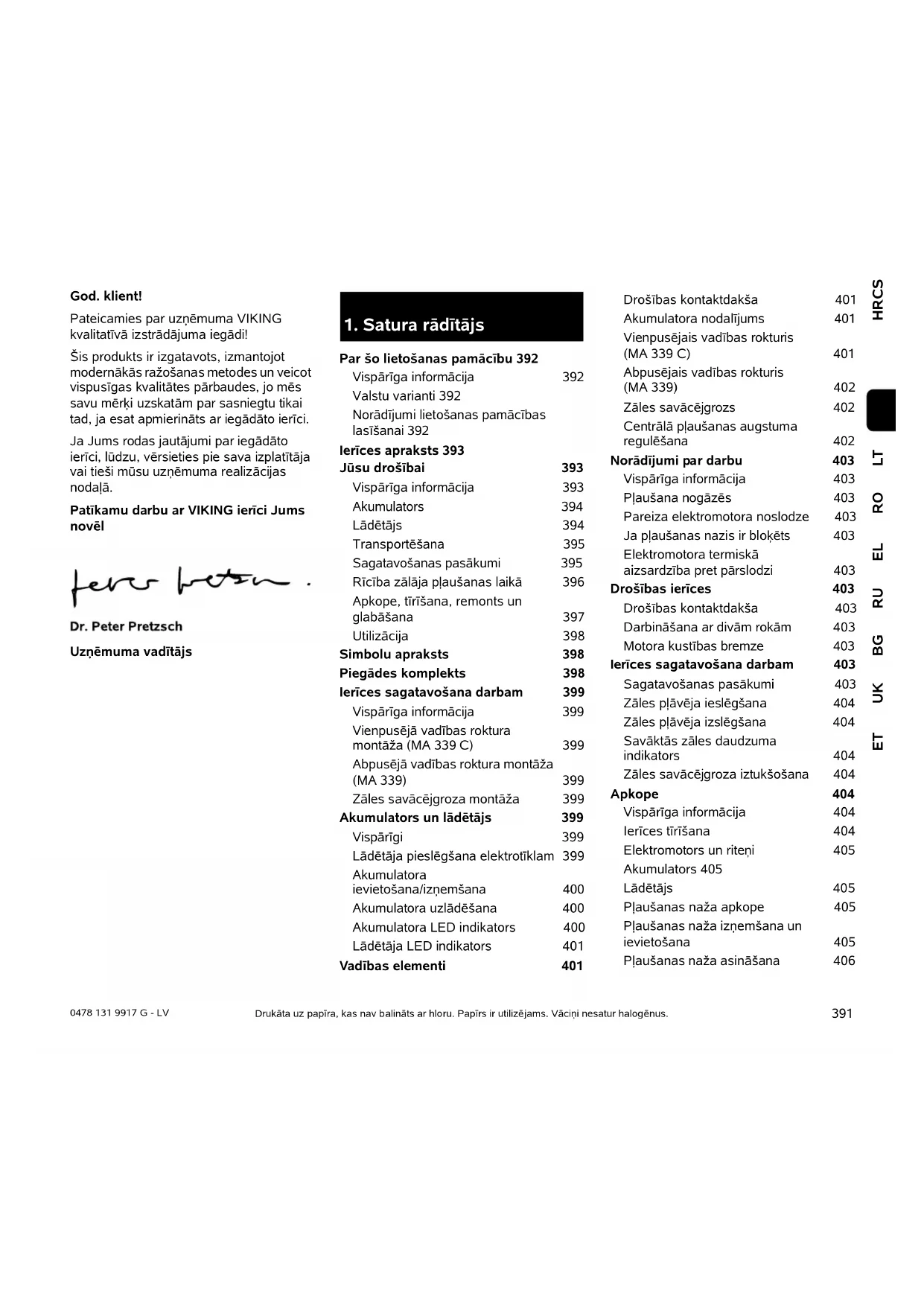

1. Satura rādītājs

Par šo lietošanas pamācību 392

Vispārīga informācija 392

Valstu varianti 392

Norādījumi lietošanas pamācības lasīšanai 392

lerīces apraksts 393

Jūsu drošībai 393

Vispārīga informācija 393

Akumulators 394

Lādētājs 394

Transportēšana 395

Sagatavošanas pasākumi 395

Rīcība zālāja plaušanas laikā 396

Apkope, tīrīšana, remonts un glabāšana 397

Utilizācija 398

Simbolu apraksts 398

Piegādes komplekts 398

lerīces sagatavošana darbam 399

Vispārīga informācija 399

Vienpusējā vadības roktura montāža (MA 339 C) 399

Abpusējā vadības roktura montāža (MA 339) 399

Zāles savācējgroza montāža 399

Akumulators un lādētājs 399

Vispārīgi 399

Lādētāja pieslēgšana elektrotīklam 399

Akumulatora ievietošana/iznemšana 400

Akumulatora uzlādēšana 400

Akumulatora LED indikators 400

Lādētāja LED indikators 401

Vadības elementi 401

Drošības kontaktdakša 401

Akumulatora nodalijums 401

Vienpusējais vadības rokturis (MA 339 C) 401

Abpusējais vadības rokturis (MA 339) 402

Zāles savācējgrozs 402

Centrālā plaušanas augstuma regulēšana 402

Norādījumi par darbu 403

Vispārīga informācija 403

Ja plaušanas nazis ir blokēts 403

Elektromotora termiskā aizsardzība pret pārslodzi 403

Drošības ierīces 403

Drošības kontaktdakša 403

Darbināšana ar divām rokām 403

Motora kustības bremze 403

lerices sagatavošana darbam 403

Sagatavošanas pasākumi 403

Zāles plāvēja ieslēgšana 404

Zāles plāvēja izslēgšana 404

Savāktās zāles daudzuma indikators 404

Zāles savācējgroza iztukšošana 404

Apkope 404

Vispārīga informācija 404

lerīces tīrīšana 404

Elektromotors un riteni 405

Akumulators 405

Lādētājs 405

Plaušanas naža apkope 405

Plaušanas naža iznemšana un ievietošana 405

Plaušanas naža asināšana 406

Glabāšana (dīkstāve ziemā)	406
Transportēšana 407
Zālesplāvēja nešana unnostiprināšana 407
Nodiluma samazināšana unbojājumu novēršana	407
Vides aizsardzība 407
Apņemšanās pieņemt atpakal	408
Parastās rezerves daļas	408
Ražotāja CE atbilstības deklarācija	408
Tehniskie parametri 409
Darbības traucējummeklēšana	410
Apkopes grafiks	412
Nodošanas apstiprinājums	412
Apkopes apstiprinājums	412

2. Par što lietošanas pamācību

2.1 Vispārīga informācija

Šī lietošanas pamācība saskaņā ar EK direktīvu 2006/42/EC ir ražotāja originālā lietošanas pamācība.

Uznēmums VIKING nepārtraukti strādā, lai attīstītu piedāvātos produktus. Tāpēc mēs saglabājam tiesības veikt piegādes komplekta izmainas, kas attiecas uz produktu formu, tehniku un aprīkojumu. Tādējādi nevar izvirzīt nekādas prasības, atsaucoties uz šajā brošūrā minētajiem datiem un attēliem.

2.2 Valstu varianti

VIKING atkarībā no piegādes valsts komplektā iekļauj lādētājus ar atšķirīgiem spraudņiem un slēdžiem.

Attēlos ir parādīti lādētāji ar Euro spraudni; ierīces ar citādiem spraudņiem elektrotīklam tiek pievienotas līdzīgi.

2.3 Norādījumi lietošanas pamācības lasīšanai

Attēli un teksti raksturo noteiktus rīcības solus.

Šajā lietošanas pamācībā ir paskaidrojumi visiem attēlu simboliem, kas atrodami uz ierīces.

Skatišanās virziens

Lietošanas pamācībā norādītais skatīšanās virziens „pa kreisi” un „pa labi“: lietotājs stāv aiz ierīces un skatās uz priekšu braukšanas virzienā.

Norādes uz nodalām

Bultiņas norāda uz attiecīgajām nodalām un apakšnodalām, kur ir detalizētāks skaidrojums. Šajā piemērā ir norāde uz nodalu: (⇔ 2.1)

Teksta fragmentu markējums

Aprakstītie norādījumi var būt apzīmēti vairākos veidos.

Rīcības soļi ar norādi lietotājam veikt kādu darbību:

- ar skrūvgriezi atskrūvējiet skrūvi (1), nospiediet rokturi (2)...

Vispārīgs uzskaitījums:

– produkta izmantošana sporta vai sacensību pasākumos.

Teksti ar papildu nozīmi

Lai īpaši izceltu teksta fragmentus ar papildu nozīmi, lietošanas pamācībā tiem pievienots kāds no simboliem.

lespējami negadījumi, var smagi savainoties. Jāveic konkrētas darbības vai jāizvairās no tām.
lespējams savainoties. Noteikts rīcības veids pasargā no iespējamas vai paredzamas savainojumu gūšanas.
Brīdina par viegliem savainojumiem vai materiāliem zaudējumiem, kuru rašanos var novērst, veicot konkrētas darbības.
Informācija par labāku ierīces izmantošanu un iespējami nepareizas lietošanas novēršanu.
Attēli, kuros paskaidrota ierīces lietošana, ir sniegti lietošanas pamācības sākumā.
Kameras simbols tiek izmantots, lai attēlu lappusēs redzamos attēlus sasaistītu ar attiecīgo šīs lietošanas pamācības teksta daļu.

Bīstami!

Bridinājums!

Uzmanību!

Norādījums

Teksti, kas saistīti ar attēliem

3. lerīces apraksts

1 Vadības roktura augšējā dala
2 Vadības roktura apakšējā dala
3 Korpuss
4 Motora pärsegs
5 Aizmugures ritenis
6 Priekšējais ritenis
7 Zāles savācējgrozs
8 Augšējais transportēšanas rokturis
9 Apakšējais transportēšanas rokturis
10 Izmešanas vāks
11 Grozāmais rokturis
12 Ātrais fiksators
13 Ātrais fiksators
14 Motora apstādināšanas rokturis
15 Augstuma regulēšanas svira
16 ledarbināšanas poga
17 Datu plāksnīte
18 Vāciņš
19 Drošības kontaktdakša
20 Akumulators
21 Lādētājs

4. Jūsu drošībai

4.1 Vispārīga informācija

Strādājot ar zālesplāvēju, nelaimes gadījumu novēršanas nolūkos noteikti jāievēro tālāk minētie nosacījumi.

Pirms pirmās ierīces lietošanas reizes rūpīgi izlasiet visu lietošanas pamācību un saglabājiet to turpmākai

lietošanai.

lepazīstieties ar ierīces sastāvdaļām un tās lietošanu.

Pirms pirmās lietošanas reizes pārdevējam vai citam speciālistam ir jāinstruē pircējs.

Pēc alkohola vai medikamentu lietošanas, kas mazina reakcijas spējas, kā arī pēc narkotiku lietošanas ar zālesplāvēju strādāt nedrīkst.

Nekādā gadījumā nepļaujiet, ja tuvumā atrodas cilvēki, it īpaši bērni, kā arī dzīvnieki.

Atcerieties, ka ierīces lietotājs ir atbildīgs par negadījumiem, kas var notikt ar citām personām vai to īpašumu.

lerīci drīkst nodot (aizdot) tikai tām personām, kas kopumā pārzina šo modeli un tā lietošanu. lerīcei vienmēr līdzi jādod arī lietošanas pamācība.

Uzmanību – negadījumu risks!

Zālesplāvējs ir paredzēts tikai privātai izmantošanai un tikai zāles plaušanai; lietot citam mērķim to nav atļauts, jo tas var būt bīstami vai var izraisīt ierīces bojājumus.

Tā kā lietotājs var gūt miesas bojājumus, zālesplāvēju nedrīkst izmantot, piemēram (nepilnīgs uzskaitījums):

• krūmu, dzīvžogu un krūmāju apgriešanai;
  – augu stīgu apgriešanai;

• zālāja kopšanai jumta terašu un balkonu apstādījumos;

• celinu tīrīšanai (nosūkšanai, aizpūšanai, sniega tīrīšanai);
  – koku un dzīvžogu atgriezumu sagatavošanai un smalcināšanai;

• zemes pacēlumu, piemēram, kurmju rakumu, nolīdzināšanai;
• nopļautās zāles transportēšanai, izņemot gadījumus, ja to dara tam paredzētajā zāles savācējgrozā.

Uzmanību – negadījumu risks!

Izmantojiet tikai piederumus, kurus piegādā VIKING, vai piederumus, kas izsniegti uzstādīšanai šai ierīcei. Ierīcei nedrīkst mainīt pielāgojumus.

Izmantojot ierīci publiskās vietās, parkos, sporta laukumos, ielu malās, lauksaimniecības un mežsaimniecības uzņēmumos, jāievēro īpaša piesardzība.

Uzmanību! Vibrāciju izraisīts veselības apdraudējums!

Pārāk lielā slodze, ko rada vibrācijas, var izraisīt asinsrites

vai nervu sistēmas darbības traucējumus, jo īpaši cilvēkiem ar asinsrites problēmām. Ja jums parādās simptomi, kuru iemesls var būt vibrāciju radītā slodze, dodieties pie ārsta. Šie simptomi lielākoties rodas pirkstos, rokās vai roku locītavās un var izpausties šādi (uzskaitījums ir nepilnīgs):

• s a j ūtu zudums;
• s āpes;
• vājums muskuļos;
• izmainas ādas krāsā;
• nepatikama knudona.

Bērniem un personām ar fiziskās, maņu vai garīgās attīstības traucējumiem vai personām, kurām nav pieredzes un zināšanu šādu ierīču lietošanā, vai

personām, kuras nav izlasījušas lietošanas pamācību, nav atlauts lietot ierīci.

Neļaujiet ierīci lietot bērniem vai jauniešiem, kas jaunāki par 16 gadiem. Vietējos noteikumos var būt nosacīts minimālais ierīces lietotāja vecums.

Ierīcei nedrīkst veikt izmainas, kas var izraisīt pārlieku lielu troksni.

Nosmakšanas risks!

Ja bērni spēlējas ar iesaiņojuma materiālu, pastāv nosmakšanas risks. Neglabājiet iesaiņojuma materiālu bērniem pieejamā vietā.

4.2 Akumulators

Izmantojiet tikai oriğinālos „STIHL” akumulatorus.

Izmantojiet „STIHL” akumulatorus tikai „STIHL” vai VIKING ierīcēm un uzlādējiet tikai ar „STIHL” lādētājiem.

Nekad neatveriet akumulatoru.

Nenometiet akumulatoru.

Neizmantojiet bojātu vai deformētu akumulatoru.

Uzglabājiet akumulatoru bērniem nepieejamā vietā.

Izmantojiet un uzglabājiet akumulatoru tikai temperatūras diapazonā no -10 °C līdz maks. +50 °C.

Sargājiet akumulatoru no tiešiem saules stariem, karstuma un uguns – nekad nemetiet liesmās – sprādzienbīstamība!

Sargājiet akumulatoru no lietus – nelieciet škidrumos.

Nepaklaujiet akumulatoru mikrovilnu iedarbibai vai augstam spiedienam.

Nekad nesavienojiet akumulatoru kontaktus ar metāliskiem priekšmetiem (rodas īsslēgums). īsslēgums var bojāt akumulatoru.

Neizmantotu akumulatoru turiet tālāk no metāla priekšmetiem (piem., naglām, monētām, rotaslietām). Neizmantojiet metāliskus transportēšanas konteinerus – sprādzienbīstamība un ugunsbīstamība!

Nepareizas lietošanas rezultātā no akumulatoriem var izplūst škidrums – izvairieties no saskares! Ja nejauši ar to saskaraties, noskalojiet ar ūdeni. Ja škidrums nonāk acīs, meklējiet ārsta palīdzību. Izplūstošs akumulatora škidrums var izraisīt ādas kairinājumus, apdegumus un iekaisumus.

Nelieciet akumulatora ventilēšanas spraugās priekšmetus.

Bateriju skaits un energijas uzkrājumu informācija attiecīgi bateriju ražotāju nosacījumiem.

Vairāk informācijas par drošības norādēm skatiet:

www.stihl.com/safety-data-sheets.

4.3 Lādētājs

Nemiet vērā norādes „STIHL” lādētāja pielikuma lapā un uzglabājiet pielikuma lapu drošā vietā.

Izmantojiet tikai originālos „STIHL” lādētājus.

Bojātu lādētāju nedrīkst lietot.

Izmantojiet lādētāju tikai geometriski piemērotu „STIHL” „AP” tipa akumulatoru ar maksimālo kapacitāti 10 Ah (ampērstundas) un maksimālo spriegumu 42 volti lādēšanai.

Nelādējiet bojātu vai deformētu akumulatoru.

Elektrotikla spriegumam un frekvencei jābūt tādai, kā norādīts datu plāksnītē uz ierīces apakšējās daļas vai nodalā „Tehniskie parametri” (⇔ 19.).

Lādētāju neatveriet.

Pēc lietošanas atvienojiet kontaktspraudni un glabājiet lādētāju bērniem nepieejamā vietā.

Sargājiet lādētāju un slapjuma un mitruma.

Lietojiet un glabājiet lādētāju tikai slēgtās un sausās telpās.

Izmantojiet lādētāju tikai

temperatūras diapazonā no +5 °C līdz +40 °C.

Neapsedziet ierīci, lai tā var atdzist bez traucējumiem.

Nelieciet lādētāja ventilēšanas spraugās priekšmetus – strāvas sitiena un ëssavienojuma risks!

Nekad nesavienojiet lādētāja kontaktus ar metāliskiem priekšmetiem (piem., naglas, monētas, rotaslietas) (īsslēgums) – īssavienojuma risks!

Neizmantojiet lādētāju uz viegli uzliesmojošas virsmas (piem., papīra, tekstilizstrādājumiem) vai viegli uzliesmojušā vidē – ugunsbīstamība!

Nekad neizmantojiet lādētāju sprādzienbīstamā vidē, kā arī vietās, kur atrodas viegli uzliesmojoši šķidrumi (tvaiki), gāze vai putekļi. Lādētājs var radīt dzirksteles, kas var aizdedzināt puteklus vai tvaikus – sprādzienbīstamība un ugunsbīstamība!

Ja lādētājā rodas dūmi vai uguns, nekavējoties atvienojiet kontaktspraudni.

Uzmanību! Elektriskās strāvas trieciena risks! Ar elektrisko drošību ir saistīts kontaktspraudnis un

pievienošanas vads. Lai novērstu elektriskās strāvas trieciena risku, nedrīkst izmantot lādētāju ar bojātu pievienošanas vadu. Tādēl regulāri pārbaudiet, vai pievienošanas vads nav bojāts vai novecojis (plīsumi).

Lādētāju pieslēdziet tikai pie kontaktligzdas, kas uzstādīta atbilstoši noteikumiem. Strāvas avotam jābūt ar aizsargaprīkojumu strāvas noplūdes gadījumiem ar maks. 30mA lielu strāvas stiprumu.

Nelabojiet lādētāju, ir īpaši pievienošanas vadu un kontaktspraudni. Bojātu pievienošanas vadu lieciet pārbaudīt profesionālam elektrikim.

Atvienojot lādētāju no strāvas padeves aiz kontaktspraudņa, nevelciet aiz pievienošanas vada.

Pievienošanas vadu novietojiet un atzīmējiet tā, lai tas netiktu bojāts un neapdraudētu citus, neizraisītu paklupšanu.

Neizmantojiet pievienošanas vadu nepareizi, nenesiet vai nepakariet aiz tā lādētāju.

4.4 Transportēšana

Strādājiet tikai cimdos, lai izvairītos no savainojumiem, ko var izraisīt asas ierīces daļas.

Pirms transportēšanas izslēdziet ierīci, atvienojiet drošības

kontaktdakšu un pagaidiet, līdz apstājas nazis.

Paceļot ierīci, īpaši ievērojiet sadaļā „Transportēšana” (⇒ 14.) sniegtos norādījumus.

Nemiet vērā ierīces svaru un, ja nepieciešams, izmantojiet piemērotus iekraušanas palīglīdzeklus (iekraušanas rampas, pacelšanas ierīces).

Paceļot un pārnesot ierīci, izvairieties pieskarties plaušanas asmenim.

Transportējiet ierīci, kad motors ir atdzisis.

lerīci un tās transportējamās detaļas (piemēram, zāles savācējgrozu) uz kravas platformas nostipriniet ar pareizi izvietotiem stiprinājuma līdzekļiem (siksnām, trosēm utt.).

Ierīces transportēšanas laikā ievērojiet vietējos noteikumus, jo īpaši noteikumus, kas attiecas uz kravas drošību un priekšmetu transportēšanu uz kravas platformām.

Neatstājiet akumulatoru automašinā un nepakļaujiet to tiešu saulesstaru iedarbībai.

Transportēšanas laikā pret litija jonu akumulatoru jāizturas ar īpašu piesardzību. īpaši pārliecinieties, ka akumulators transportēšanas laikā nav pakļauts īssavienojuma riskam. Tāpēc saglabājiet akumulatora originālo kartona iepakojumu un transportējiet „STIHL” akumulatorus originālajā iepakojumā vai zālespļāvējā.

4.5 Sagatavošanas pasākumi

Personas, kas nepārzina lietošanas pamācību, nedrīkst lietot ierīci.

levērojiet vietējās pašvaldības noteikto motorizēto dārza tehnikas lietošanas laiku.

Plaušanas laikā vienmēr valkājiet stingrus apavus un garas bikses. Neplaujiet basām kājām vai

5.

Pilnībā pārbaudiet teritoriju, kur ierīce tiks izmantota, un atbrīvojiet to no visiem akmeņiem, zariem, stieplēm, kauliem un citiem svešķermeņiem, ko ierīce varētu uzmest gaisā.

Pirms lietošanas vienmēr vizuāli pārbaudiet, vai griešanas darbarīks, stiprinājuma skrūves un griešanas mehānisms kopumā ir nevainojamā lietošanas kārtībā, īpaši pārbaudiet, vai to daļas ir nostiprinātas un vai ierīcei nav bojājumu vai nodiluma (⇒ 13.6).

Pirms ierīces lietošanas nomainiet visas nolietotās vai bojātās detaļas. Ja uz ierīces esošie bīstamības un brīdinājuma norādījumi ir bojāti vai nav salasāmi, tie ir jāatjauno. Jaunas uzlīmes var iegādāties pie specializētā VIKING tirgotāja.

Nekad nelietojiet plāvēju ar bojātām aizsargierīcēm vai bez darba kārtībā esošu motora bremzes, vai bez iebūvētām aizsargierīcēm, piem., bez izmešanas vāka, attiecīgi bez zāles savācēja iekārtas.

Drošības apsvērumu dēl vienmēr lietojiet nebojātu zāles savācējgrozu.

Ražotāja uzstādītās plāvēja ieslēgšanas ierīces nedrīkst noņemt vai nelietot kādas no funkcijām (piemēram, piesiet motora apstādināšanas rokturi pie stūres stieņa).

levērojiet norādījumus nodalās „Akumulators” (⇒ 4.2) un „Lādētājs” (⇒ 4.3).

4.6 Rīcība zālāja plaušanas laikā

Nełaujiet nepiederīgām personām, it īpaši bērniem, un dzīvniekiem uzturēties bīstamajā

zonā. Esiet piesardzīgi un novērsiet apdraudējumus citām personām.

Neplaujiet, ja apkārtējās vides temperatūra ir zemāka par +5 °C.

VIKING iesaka darba laikā vienmēr nēsāt aizsargbrilles un dzirdes aizsargus. Ja trokšņu spiediena līmenis darba vietā

pārsniedz 80 db(A), lietojiet dzirdes aizsargus.

Neplaujiet lietus laikā. Izmantojot ierīci lietus laikā vai slapjā vidē, to var sabojāt.

Neplaujiet mitru zāli un nedariet to lietus laikā! Plaujot slapju zāli, paaugstinās nelaimes gadījuma risks (samazinās strādājošā stabilitāte).

Neatstājiet zālespļāvēju lietū.

Plaujiet tikai dienas gaismā vai pietiekamā apgaismojumā.

Lai ierīci iedarbinātu, novietojiet to uz līdzenas virsmas. Motora iedarbināšanas laikā ierīci nedrīkst sasvērt.

Izmantojiet zālesplāvēju tikai ar noslēgtu akumulatora nodalījumu (⇒ 9.2).

Uzmanīgi startējiet motoru, ievērojiet norādījumus nodalā „lerīces sagatavošana darbam” (⇔ 12.). Raugieties, lai būtu pietiekams attālums no kājām līdz griešanas darbarīkam.

Plaujiet tikai soļa ātrumā – darba laikā nekad neskrieniet. Ātri virzot ierīci, paaugstinās risks gūt traumas – paklūpot, paslīdot utt.

Izslēdziet motoru:

• ja transportējot plāvējs ir jāsagāž citās vietās, nevis zālē;
• ja velkat plāvēju no apstrādājamās zālāja daļas vai uz to;
• pirms zāles savācējgroza nonemšanas.

Raugieties, lai, plaujot nogāzēs, jums vienmēr būtu stabila stāja. Neplaujiet pārāk stāvās nogāzēs, lai nezaudētu vadību pār ierīci.

Nogāzē mainot kustības virzienu, ievērojiet īpašu piesardzību, lai nezaudētu vadību pār ierīci.

Plaujiet škērsām pret nogāzi, bet nekad nepārvietojieties pa to augšup vai lejup, lai tad, ja zaudētu vadību pār zālesplāvēju, tas jums neuzripotu virsū.

Uzmanību – jūs varat paklupt!

levērojiet īpašu piesardzību, pārvietojoties atmuguriski un velkot zālesplāvēju.

Apgriežot ierīci vai velkot to sev klāt, piesargieties īpaši!

Drošības apsvērumu dēl ierīci nedrīkst lietot pie nogāzēm, kuru slīpums pārsniedz 25° (46,6%).

Savainošanās risks!

25° % nogāzes slīpums atbilst 46,6 cm vertikālam kāpumam pie 100 cm horizontāla garuma.

max. 25° 100 46,6

Nemiet vērā darba instrumentu inerci; vajadzīgas vairākas sekundes, līdz instrumenti apstājas pilnībā.

STOP

Nemēginiet apskatīt asmeni, kamēr zālesplāvējs darbojas. Neatveriet izmešanas vāku

un/vai neiztukšojiet zâles savācējgrozu, kamēr zālesplāvējs darbojas. Rotējošais nazis var izraisīt savainojumus.

Pie vadības roktura nekad nepiestipriniet priekšmetus (piemēram, darba apgērbu).

Regulāri pārbaudiet, vai nazis ir droši nostiprināts un vai tas nav bojāts un nodilis (⇒ 13.6).

Uzmanību – savainojumu risks!

Nekad nepieskarieties ar rokām vai kājām pie rotējošām

detaļām, nelieciet rokas vai kājas zem tām. Nekad neaizskariet rotējošo nazi. Nekad nestāviet pie izmešanas atveres. Vienmēr ievērojiet drošu attālumu, kas atkarīgs no vadības roktura novietojuma.

Neieslēdziet ierīci pārāk bieži īsā laika posmā, „nerota|ājieties” ar ieslēgšanas pogu. Motors var pārkarst!

4.8 Utilizācija

Pärliecinieties, lai nolietotā ierīce tiek utilizēta atbilstoši noteikumiem. Pirms utilizēšanas ierīci padariet nelietojamu. Lai novērstu negadījumus, atvienojiet drošības kontaktdakšu un motora elektrokabeli.

Risks savainoties ar plaušanas nazi! Arī nolietotu zālesplāvēju nekādā gadījumā neatstājiet bez uzraudzības. Gādājiet, lai iekārta un plaušanas nazis būtu bērniem nepieejamā vietā.

Akumulatori un zālesplāvējs ir jāutilizē atseviški. Pārliecinieties, ka pirms utilizācijas akumulators tiek izlādēts (piem., ľaujot motoram darboties) un ka tas tiek pārstrādāts droši un videi draudzīgi.

5. Simbolu apraksts

Uzmanību!

Pirms ekspluatācijas izlasiet lietošanas pamācību.

Savainošanās risks! Neļaujiet nepiederīgān personām uzturēties bīstamajā zonā.

Uzmanību – asi griešanas naži!

Pēc elektromotora izslēgšanas griešanas naži turpina darboties. Pirms apkopes darbiem izņemiet blokēšanas vienību (drošības kontaktdakšu).

MA 339

Motora iedarbināšana

MA 339 C

Motora iedarbināšana

MA 339 C

Motora apstādināšana

Akumulators ir par siltu. Lādēšanās sākas pēc atdzesēšanas; akumulatoru var izmantot tikai pēc atdzesēšanas.

Akumulators ir bojāts, tas ir jānomaina.

6. Piegādes komplekts

Poz. Apzimējums Skaits

A Pamatierīce 1

Poz. Apzīmējums Skaits

B Zāles savācējgroza 1 augšējā daļa

C Zāles savācējgroza 1 apakšējā daļa

D Tapa2

N Drošības kontaktdakša 1

o Lādētājs

P Akumulators

• Lietošanas pamācība 1

MA 339 C:

E Blive 2

F Skrūve 1

G Tapa 1

H Fiksators 2

Katrā valstī atkarībā no modela piegādes komplekts var būt atšķirīgs.

7. lerīces sagatavošana darbam

7.1 Vispārīga informācija

Savainošanās risks

levērojiet drošības norādījumus nodalā „Jūsu drošībai” (⇒ 4.).

Pirms jebkādu darbu veikšanas zālesplāvējam drošības kontaktdakšu

• Visu aprakstīto darbu veikšanas laikā iekārtu novietojiet stabili un uz līdzenas, stingras pamatnes.
  Piegādes brīdī akumulatori uz uzlādēti par apm. 30%. Tāpēc pirmās lietošanas reizē tie ir jāizlādē pilnībā.
• Akumulatora uzlādēšana (⇔ 8.4).

7.2 Vienpusējā vadības roktura montāža (MA 339 C)

• Novietojiet vienpusējo vadības rokturi (1) darba pozīcijā vadības roktura konsolē (2) un pieturiet to.
• Fiksatoru (H) ievietojiet vadības roktura konsolē (2) labajā un kreisajā pusē, kā redzams attēlā. Uzlieciet blīvi (E) uz skrūves (F) un virziet skrūvi (F) no iekšpuses uz āru caur fiksatoru un vadības roktura apakšējo daļu.
• Uzlieciet blīvi (E).
• levietojiet tapu (G) ātrajā fiksatorā (I) un abus kopā uzskrūvējiet uz skrūves (F).
  • Aizveriet ātro fiksatoru (3).

- Ātrajam fiksatoram (3) jābūt nostiprinātam tik stingri, lai to var pavisam noslēgt, un vadības rokturis ir nofiksēts pie vadības roktura konsoles. Ja nepieciešams, ātro fiksatoru atkal atveriet un skrūvi (F) ieskrūvējiet vai izskrūvējiet.

Elektrokabela montāža

• Elektrokabeli (1) ievietojiet kabela labirinta turētājos (2) pie vadības roktura konsoles, kā redzams attēlā. levērojiet pareizu kabelu savilcēja (3) novietojumu kabelu labirintā.
• Elektrokabeli (1) iespiediet turētājā (4) pie vadības roktura, kā redzams attēlā. Elektrokabelim cieši jāpieguļ pie vadības roktura stieņa vadības roktura apakšējā daļā.

7.3 Abpusējā vadības roktura montāža (MA 339)

Vadības roktura augšējās daļas montāža

• levietojiet apalo plakangalvas skrūvi (J) caur kabelu vadotni (K) un iekariet elektrokabeli (1).
• Uzlieciet abpusējo vadības rokturi (2) uz abām vadības roktura apakšējām daļām (3). Apaļās plakangalvas skrūves (J) ievietojiet cauri urbumiem no iekšpuses uz ārpusi, labajā pusē – ar kabelu vadotni (K), kreisajā pusē – bez tās un pieskrūvējiet ar grozāmajiem rokturiem (L).

Kabela skavas montāža

- Elektrokabeli (1) ar kabela skavu (M) piestipriniet pie vadības roktura augšējās daļas. levērojiet, lai vadības roktura augšējā daļā starp kabela skavu un slēdzi būtu 25 - 27 cm attālums.

7.4 Zāles savācējgroza montāža

• Uzlieciet zâles savâcêjgroza augšëjo dału (B) uz tã apakšëjãs dałas (C). levērojiet pareizu pozīciju vadotnês (1).
• Iespiediet tapas (D) no iekšpuses tām paredzētajās atverēs.
• Mazliet piespiežot, nofiksējiet zāles savācējgroza augšējo daļu (B) tā apakšējā daļā.
• lekariet zāles savācējgrozu (⇒ 9.5).

8. Akumulators un lādētājs

8.1 Vispārīgi

Zālesplāvēji MA 339 un MA 339 C tiek darbināti ar uzlādējamiem akumulatoriem.

Tiek izmantoti tikai augstas kvalitātes „AP” tipa „STIHL” litija jonu akumulatori.

Piegādes komplektācijā iekļautie akumulatori ir piemēroti paredzētajam lietošanas mērķim, bet var izmantot arī pie specializētajiem tirgotājiem nopērkamos „STIHL” litija jonu akumulatorus (AP 80, AP 115, AP 120, AP 160 ...).

Zālesplāvēja elektronisko sistēmu var mainīt ar izmantotā akumulatora parametriem; attiecīgā kapacitāte pielāgojas elektromotora jaudai.

8.2 Lādētāja pieslēgšana elektrotīklam

- Pievienojiet kontaktdakšu (1) kontaktligzdai (2).

- Pēc lādētāja pieslēgšanas strāvas padevei notiek pašpārbaude. Šīs darbības laikā lādētāja LED indikators (3) izgaismojas apm. 1 sekundi zaļš, tad sarkans, līdz izdziest (⇔ 8.6).

8.3 Akumulatora ievietošana/iznemšana

- Atveriet akumulatora nodalijumu un iznemiet drošības kontaktdakšu (⇔ 9.1).

Iznemiet akumulatoru:

- iznemiet akumulatoru (1) uz augšu.

levietojiet akumulatoru:

- ievietojiet akumulatoru (1) akumulatora nodalījumā viegli piespiežot, kā redzams attēlā, un aizveriet vāciņu.

8.4 Akumulatora uzlādēšana

• Iznemiet akumulatoru no akumulatora nodalijuma (⇒ 8.3).
• Pieslēdziet lādētāju elektrotīklam (⇔ 8.2).
• lebīdiet akumulatoru (1) lādētājā (2) līdz pirmajai pretestībai, tad iebīdiet līdz atdurei. Zaļais LED indikators pie akumulatora un lādētāja (3) norāda uz aktīvu lādēšanos.
• Kad akumulators ir uzlādējies pilnībā, LED indikators pie akumulatora un lādētāja nodziest. Izņemiet akumulatoru no lādētāja un ievietojiet akumulatora nodalījumā (⇒ 8.3).

Lādēšanās gaita

Lādētājs automātiski atpazīst akumulatora tipu un pielāgo attiecīgi lādēšanās gaitu.

Lādēšanās laikā akumulatori tiek atdzesēti – ātrās lādēšanas lādētājs (AL 300, AL 500) ar ventilatoru, standarta lādētājs (AL 100) ar dabīgo gaisa plūsmu telpā.

Lādēšanās gaitu norāda akumulatora LED indikators (⇒ 8.5). Ja akumulators ir uzlādējies pilnībā, lādētājs izslēdzas automatiski un LED indikators pie akumulatora un lādētāja nodziest.

Lādēšanās laiku iespaido dažādi faktori, piem., akumulatora stāvoklis vai apkārtējās vides temperatūra, tāpēc lādēšanās laiks var atšķirties no norādītā (⇔ 19.).

Ja lādētājā ievieto siltu akumulatoru, lādēšanā laiks pagarinās, jo akumulatoram ir jāatdziest pirms lādēšanās.

8.5 Akumulatora LED indikators

- Nospiediet pogu (1), lai aktivizētu indikatoru, pēc 5 sekundēm tas nodzisīs.

LED indikatori

Gaismas diodes izgaismojas załā vai sarkanā krāsā, vai mirgo.

☐ LED izgaismojas zaļā krāsā.
LED mirgo załā krāsā.
■ LED izgaismojas sarkanā krāsā.
LED mirgo sarkanā krāsā.

Zaš LED indikators norāda uz normālu darbību, bet sarkans LED indikators norāda traucējumus.

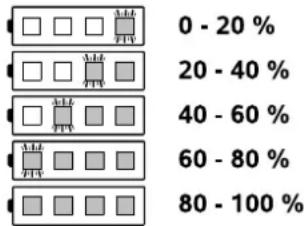

Lādēšanas laikā

LED indikators ar izgaismošanos un mirgošanu norāda lādēšanas gaitu.

Lādēšanās laikā ar zaļu mirgojošu LED indikatoru tiek norādīta kapacitāte, ar kādu tiek lādēts.

Kad lādēšanās ir pabeigta, LED indikators izslēdzas automātiski.

0 - 20 % 20 - 40 % 40 - 60 % 60 - 80 % 80 - 100 %

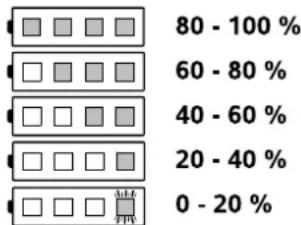

Darba laikā

LED indikators ar izgaismošanos un mirgošanu norāda lādēšanas progresu.

80 - 100 % 60 - 80 % 40 - 60 % 20 - 40 % 0 - 20 %

Darbības traucējumi

LED izgaismojas sarkanā krāsā.

Lādēšanās laikā:

akumulators ir par siltu vai aukstu, lai uzsāktu lādēšanos. Pēc akumulato vai sasilšanas, lādēšanās automātiski.

Darba laikā:

akumulators ir par siltu. Ierīce izslēdzas – izņemiet akumulatoru no zālesplāvēja un ľaujiet atdzist.

Četri LED indikatori mirgo sarkanā krāsā.

Akumulators ir bojāts, tas ir jānomaina.

Trīs LED indikatori izgaismojas sarkanā krāsā.

Zālesplāvējs ir par siltu – laujiet tam atdzist.

Trīs LED indikatori mirgo sarkanā krāsā.

Zālesplāvējs ir bojāts,

lieciet to pārbaudīt specializētajam izplatītājam. VIKING iesaka VIKING specializēto izplatītāju.

8.6 Lādētāja LED indikators

- Lādētāja LED indikatori (1) izgaismojas zaļā krāsā vai mirgo sarkanā krāsā.

Pastāvīga zaļa gaisma.

Akumulators tiek uzlādēts vai atdzesēts, lai pēc tam uzsāktu lādēšanos. Kad akumulators ir uzlādējies pilnībā, zaļais LED indikators nodziest.

Sarkana mirgojoša gaisma.

Lādēšanos nevar ieslēgt.

lespējamie iemesli

– Nav elektriskā kontakta starp akumulatoru un lādētāju – izņemiet akumulatoru un ielieciet vēlreiz. (⇒ 8.4).
- Akumulators ir bojāts (⇒ 8.5).
- Lādētājs ir bojāts, lieciet to pārbaudīt specializētajam izplatītājam. VIKING iesaka VIKING specializēto izplatītāju.

9. Vadības elementi

9.1 Drošības kontaktdakša

Zālespļāvēji MA 339 un MA 339 C ir aprīkoti ar drošības kontaktdakšu.

Ierīces var izmantot tikai tad, kad drošības kontaktdakša ir ievietota tai paredzētajā vietā akumulatora nodalījumā.

Pirms zālesplāvēja transportēšana, apkopes vai tīrīšanas darbiem, kā arī pārbaudes drošības kontaktdakša ir jāizņem.

Drošības kontaktdakšas ievietošana

• Atveriet akumulatora nodalijumu ( 9.2).
• lebīdiet drošības kontaktdakšu (1) ligzdā (2) līdz atdurei, tad aizveriet akumulatora nodalījumu.
• Atveriet akumulatora nodalijumu ( 9.2).
• Iznemiet drošības kontaktdakšu (1) no ligzdas (2) un uzglabājiet atseviški no zālesplāvēja.

Drošības kontaktdakšas izņemšana

9.2 Akumulatora nodalijums

lerīces lietošanas laikā akumulatora nodalījumam vienmēr jābūt aizvērtam.

Akumulatora nodalijuma atvēršana

- Fiksācijas āki (1) vieglie iespiediet un atlokiet vāciņu (2) uz aizmuguri.

Akumulatora nodalijuma aizvēršana

- Aizveriet vāciņu (2), raugieties, lai fiksācijas ākis (1) nofiksējas.

9.3 Vienpusējais vadības rokturis (MA 339 C)

Zālesplāvējs MA 339 C ir aprīkots ar regulējamu teleskopisko vadības rokturi.

lespiešanas risks! Atbrīvojoties ātrajiem fiksatoriem, vadības rokturis var salocīties vai sabīdīties kopā. Tāpēc, atverot ātros fiksatorus, ar vienu roku vienmēr turiet vadības rokturi (1) tā augstākajā vietā.

Vadības roktura salocīšana

Transportēšanas pozīcija (ierīces tīrīšanai, vietu ietaupošai transportēšanai un glabāšanai):

• iestatiet vadības roktura mazāko augstumu;
• ar vienu roku pieturiet vadības rokturi (1) un atveriet ātro fiksatoru (2);
• nolokiet vadības rokturi (1) uz priekšu;
• ja nepieciešams, ātro fiksatoru (2) aizveriet un nofiksējiet vadības rokturi transportēšanas pozīcijā.

Darba pozicija (ierīces stumšanai):

• vadības rokturi (1) atlokiet uz aizmuguri un turiet ar vienu roku;
  • aizveriet ātro fiksatoru (2);
• ātrajam fiksatoram (2) jābūt nostiprinātam tik stingri, lai to var pavisam noslēgt, un vadības rokturim jābūt nofiksētam pie vadības roktura konsoles; ja nepieciešams, ātro fiksatoru atkal atveriet un skrūvi (3) ieskrūvējiet vai izskrūvējiet;
• iestatiet vadības roktura augstumu.

2 Augstuma regulēšana

Teleskopiskā vadības roktura augstumu var iestatīt vienmērīgi:

• ar vienu roku pieturiet vadības roktura augšējo daļu (4) un atveriet ātro fiksatoru (5);
• izvelciet vadības roktura augšējo daļu (4) no vadības roktura apakšējās daļas vai iebīdiet tajā un iestatiet vēlamo vadības roktura augstumu;
• ar vienu roku pieturiet vadības roktura augšējo daļu (4) un aizveriet ātro fiksatoru (5);
• ātrajam fiksatoram (5) jābūt nostiprinātam tik stingri, lai to varētu pavisam noslēgt, un vadības roktura augšējā daļa ir nofiksēta vadības roktura apakšējā daļā; ja nepieciešams, ātro fiksatoru atkal atveriet un piegrieziet dubultuzgriezni (6).

9.4 Abpusējais vadības rokturis (MA 339)

lespiešanas risks!

Ja atskrūvē grozāmos rokturus, vadības roktura augšējā daļa var noliekties. Kamēr uzskrūvējiet grozāmos rokturus, ar vienu roku turiet vadības roktura augšējo daļu (2) tās augstākajā vietā.

Vadības roktura salocīšana

Transportēšanas pozīcija (ierīces tīrīšanai, vietu ietaupošai transportēšanai un glabāšanai):

• grozāmos rokturus (1) uzskrūvējiet tikai tiktāl, lai tie varētu brīvi griezties un brīvi kustēties turp un atpakal, un vadības roktura augšējā daļa (2) – nolocīties uz priekšu.
  Darba pozicija (ierīces stumšanai):
• vadības roktura augšējo daļu (2) atlokiet uz aizmuguri un turiet ar vienu roku;
• pieskrūvējiet grozāmos rokturus (1); ievērojiet pareizu kabelu vadotnes (3) pozīciju.

9.5 Zāles savācējgrozs

lekabināšana:

• atveriet un pieturiet izmešanas vāku (1);
• iekariniet zâles savâcêjgrozu (2) aiz tã fiksâcijas âkiem (3) zâles savâcêjgroza stiprinâjumos (4) ierîces aizmugurê;
  • aizveriet izmešanas vāku (1).

Izkabināšana:

• atveriet un pieturiet izmešanas vāku (1);
• paceliet zāles savācējgrozu (2) un noņemiet to virzienā uz aizmuguri;
• aizveriet izmešanas vāku (1).

9.6 Centrālā plaušanas augstuma regulēšana

Plaušanas augstumu var iestatīt piecos dažādos līmeņos – no 30 mm līdz 70 mm.

1. limenis = mazākais plaušanas augstums
2. līmenis = lielākais plaušanas augstums
   Plaušanas augstumu var iestatīt sešos dažādos līmeņos – no 20 mm līdz 70 mm.
   S līmenis = mazākais plaušanas augstums
3. līmenis = lielākais plaušanas augstums

Zālesplāvēji tikai Lielbritānijai

Lai izvairītos no bojājumiem, mazāko plaušanas ātrumu ieteicams izmantot zālājos, kuros nav nelīdzenumu.

Plaušanas augstuma regulēšana

• Viegli pabīdiet augstuma regulēšanas sviru (1) prom no zālesplāvēja, līdz fiksēšanas izcilni (2) atbrīvo sviru.
• Lielākam plaušanas augstumam paceliet zālesplāvēju aiz augstuma regulēšanas sviras (1) (svira tiek bīdīta uz priekšu).
  Mazākam plaušanas augstumam nospiediet zālesplāvēju ar augstuma regulēšanas sviru (1) uz leju (svira tiek bīdīta uz aizmuguri).

- Viegli pabīdiet augstuma regulēšanas sviru (1) uz zālesplāvēja pusi, līdz fiksēšanas izcilņi (2) iekeras svirā. Izvēlēto plaušanas augstumu var nolasīt no vairāk priekšpusē esošā fiksēšanas izcilņa (3).

10. Norādījumi par darbu

10.1 Vispārīga informācija

Skaistu un kuplu zālāju iegūst, plaujot bieži un uzturot īsu zālāja garumu.

Ja karstā un sausā laikā zālienu nopļauj pārāk īsu, tas saulē izdeg un kļūst neglīts!

Plaujot ar asu nazi, plāvums ir pievilcīgāks nekā tad, ja tas plauts ar neasu nazi, tāpēc nazis regulāri jāuzasina (VIKING specializētais izplatītājs).

Plaušanas jauda

Płaušanas jauda (akumulatora darbības laiks) ir atkarīga no zāles īpašībām un no izvēlētā płaušanas augstuma. Płaušanas jaudu var palielināt:

• plaujot zālāju biežāk;
  • palielinot plaušanas augstumu;
  • samazinot stumšanas ātrumu;
• ľaujot zālājam pirms plaušanas nožūt.

Ja nepieciešams, iespējams iegādāties papildu „STIHL” litija jonu akumulatoru (papildaprīkojums).

Drošības apsvērumu dēl 18 zālesplāvēju drīkst izmantot tikai tajās nogāzēs, kuru slīpums nepārsniedz

25°. 25° (46,6%) nogāzes slīpums atbilst 46,6 cm vertikālam kāpumam 100 cm horizontālā garumā.

Neslēdziet zālesplāvēju garā zālē vai tad, kad tam ir uzstādīts zemākais plaušanas augstums.

Zālespļāvēju drīkst noslogot tikai tik daudz, lai būtiski nesamazinātos elektromotora apgriezienu skaits.

Samazinoties apgriezienu skaitam, iestatiet lielāku plaušanas augstumu un/vai samaziniet ierīces pārvietošanas ātrumu.

10.4 Ja plaušanas nazis ir blokēts

Nekavējiet izslēdziet elektromotoru un atvienojiet drošības kontaktdakšu. Pēc tam novērsiet traucējuma cēloni.

10.5 Elektromotora termiskā aizsardzība pret pārslodzi

Ja darba laikā rodas elektromotora pārslodze, iebūvētā termiskā aizsardzība pret pārslodzi automatiski izslēdz elektromotoru.

Pārslodzes iemesli:

• pārāk garas zāles plaušana vai plaušana ar pārāk zemu plaušanas augstumu;
• pārāk liels stumšanas ātrums;
• nepietiekami iztīrīts dzesēšanas gaisa kanāls (ventilācijas atvere).

Lietošanas atsākšana

Pēc tam, kad ierīce ir atdzisusi līdz 10 min. (atkarībā no apkārtējās vides temperatūras), to var atsākt lietot (⇒ 12.).

11. Drošības ierīces

11.1 Drošības kontaktdakša

Elektromotoru var ieslēgt tikai ar ievietotu drošības kontaktdakšu (⇒ 9.1).

11.2 Darbināšana ar divām rokām

Elektromotoru var ieslēgt tikai tad, ja ar labo roku nospiež un tur nospiestu starta pogu, bet pēc tam vadības roktura virzienā ar kreiso roku velk motora apstādināšanas rokturi.

11.3 Motora kustibas bremze

Pēc motora apstādināšanas roktura atlaišanas plaušanas nazis pilnībā apstājas ne vēlāk kā pēc 3 sekundēm.

Motorā iebūvētā kustības bremze saīsina kustības beigšanās laiku no izslēgšanas līdz naža apstāšanās brīdim.

12. lerīces sagatavošana darbam

12.1 Sagatavošanas pasākumi

Savainojumu risks!

levērojiet drošības norādījumus nodaļā „Jūsu drošībai” (⇒ 4.).

- Akumulatora uzlādēšana (⇒ 8.4).

- Drošības kontaktdakšas ievietošana (⇔ 9.1).

12.2 Zāles plāvēja ieslēgšana

Neiedarbiniet motoru garā zālē vai zemākajā plaušanas augstumā, jo tas apgrūtina motora iedarbināšanu.

• Turiet nospiestu starta pogu (1). Motora apstādināšanas rokturi (2) piespiediet pie vadības roktura un turiet.
• Starta pogu (1) var atkal atlaist pēc motora apstādināšanas roktura (2) pārvirzīšanas.

12.3 Zāles plāvēja izslēgšana

- Atlaidiet motora apstādināšanas 20 rokturi (1). Pēc neilga briža dzinējs un plaušanas asmens apstāsies pilnībā.

12.4 Savāktās zāles daudzuma indikators

Zāles savācējgrozam ir savāktās zāles daudzuma indikators (1), kas atrodas savācējgroza augšējā daļā.

Gaisa plūsma, kas rodas plaušanas naža rotācijas rezultātā un nodrošina zāles padevi uz zāles savācējgrozu, paaugstina savāktās zāles daudzuma indikatora rādītāju (2): zāles savācējgrozs tiek piepildīts ar nopļauto zāli.

Kad zāles savācējgrozs klūst pilnāks, šī gaisa plūsma pavājinās un savāktās zāles daudzuma indikatora rādītājs pazeminās (3):

- iztukšojiet pilno zāles savācējgrozu (⇒ 12.5).

12.5 Zāles savācējgroza iztukšošana

• Izslēdziet motoru (⇒ 12.3) un nonemiet zāles savācejgrozu (⇒ 9.5).
• Atveriet zâles savācējgrozu pie aizbāžna uzliktṇa (1) un zâles savācējgroza augšējo daļu (2) atveriet uz augšu.
• Turiet zāles savācējgrozu pie zāles savācējgroza augšējās daļas (3) un zāles savācējgroza apakšējās daļas (4) rokturiem, kā parādīts attēlā, un iztukšojiet.

13. Apkope

13.1 Vispārīga informācija

Savainošanās risks levērojiet drošības norādījumus nodalā „Jūsu drošībai” (⇒ 4.).

Pirms jebkādu darbu veikšanas zālespļāvējam izņemiet drošības kontaktdakšu (⇒ 9.1).

Ikgadējā apkope, ko veic specializētais izplatītājs

Specializētam izplatītājam zāles plāvēja pārbaude jāveic reizi gadā. VIKING iesaka VIKING specializēto izplatītāju.

13.2 lerīces tīrīšana

Apkopes intervāls: pēc katras lietošanas reizes.

• Iznemiet akumulatoru (⇒ 8.3).
• Nonemiet zāles savācējgrozu (⇒ 9.5).

Savainošanās risks! Pirms sasvēršanas novietojiet plāvēju uz cietas, horizontālas un līdzenas pamatnes. Plaujot tīrīšanas pozīcijā, ierīce var apgāzties. Vienmēr stāviet ierīces sānos. Nekad nestrādājiet plāvēja priekšā vai aiz tā.

Tirišanas pozicija MA 339 C

• Salokiet vienpusējo vadības rokturi (⇔ 9.3).
• Paceliet izmešanas vāku (1), sasveriet zālesplāvēju un novietojiet uz vadības roktura konsoles (2).
• Novietojiet vadības rokturi (3) uz zemes un nofiksējiet šajā pozīcijā ar ātro fiksatoru (4).

Tirišanas pozicija MA 339

• Salokiet abpusējo vadības rokturi (⇔ 9.4).
• Sasveriet zālesplāvēju un novietojiet uz vadības roktura apakšējās daļas (5).

Norādījumi par tīrīšanu

Kārtīgi iztīriet ierīci pēc katras lietošanas reizes. Rūpīga apiešanās pasargā ierīci no bojājumiem un pagarina ekspluatācijas ilgumu.

Attīriet no netīrumiem motora korpusa dzesēšanas gaisa kanālu (ventilācijas atveri) starp motora pārsegu un korpusa apakšējo dalu, lai nodrošinātu pietiekamu motora dzesēšanu.

Notīriet plaušanas nazi.

Plāvēja apakšējo dalu tīriet ar suku un ūdeni. Korpusā un izmešanas kanālā pielipušos zāles atlikumus vispirms iztīriet ar koka nūju.

Nekad nevērsiet ūdens strūklu pret motora daļām, blīvējumiem, gultņu ligzdām un elektroiekārtas sastāvdaļām, piemēram, akumulatoriem vai slēdžiem. Remonts var izmaksāt dārgi.

Ja nevarat notīrīt netīrumus arūdeni, suku vai drānu, VIKING iesaka izmantot īpašu tīrīšanas līdzekli (piem., „STIHL” īpašo tīrīšanas līdzekli).

13.3 Elektromotors un riteni

Elektromotoram apkope nav nepieciešama.

Riteņu gultņiem apkope nav nepieciešama.

13.4 Akumulators

Apkopes intervāls: pirms katras lietošanas reizes.

Vizuāli pārbaudiet, vai akumulators nav bojāts. Akumulatorus ar redzamiem bojājumiem (piem., plaisas, tekošs škidrums) nedrīkst izmantot.

13.5 Lādētājs

Apkopes intervāls: pirms katras lietošanas reizes.

Pārbaudiet, vai pievienošanas vads nav bojāts, un rūpējieties, lai dzesēšanas atvere būtu tīra.

13.6 Plaušanas naža apkope

Apkopes intervāls: pirms katras lietošanas reizes.

• Sagāziet zālesplāvēju tīrīšanas pozīcijā (⇒ 13.2).
• Notīriet plaušanas nazi (1), pārbaudiet, vai tas nav bojāts (nav robu vai plaisu) vai nodilis, un nomainiet to, ja nepieciešams.
• Pārbaudiet naža biezumu vismaz 5 vietās, izmantojot bīdmēru (2). Minimālais biezums īpaši jāizmēra arī naža lāpstīņu zonā.
• Pielieciet lineālu (3) pie naža priekšējās malas un pārbaudiet nodilumu.

Nodiluma robežas

Naža biezumam katrā vietā jābūt vismaz 1,6 mm.

Asmeņi asināšanas laikā maksimāli drīkst būt noslīpēti par 5 mm.

Ja zāles plāvējam nav uzstādīts piegādātais nazis, bet, piemēram, kā papildu piederums piegādātais smalcināšanas nazis, attiecīgi ir spēkā citas nodiluma robežas (skat. lietošanas pamācību Kit 339).

Savainošanās risks!

Nodilis vai bojāts nazis var nolūzt un nopietni savainot. Tāpēc jebkurā gadījumā ir jāievēro naža apkopes norādes.

Zālesplāvēju nedrīkst lietot, ja griešanas mehānisms (pļaušanas naži, naža stiprinājuma skrūve un naža stiprinājuma vieta) ir bojāts vai nodilis.

Nažu nodilums atškiras atkarībā no lietošanas vietas un ilguma. Ja ierīci lietojat vietās ar smilšainu augsni vai bieži izmantojat to sausumā, slodze uz nazi ir lielāka un vidēji ierīce nodilst ātrāk.

Nomainot nažus, vienmēr nomainiet arī naža stiprinājuma skrūves (4).

13.7 Pļaušanas naža izņemšana un ievietošana

Lai novērstu naža stiprinājuma skrūves bojājumus, atskrūvēšanai un nostiprināšanai lietojiet piemērotu seštūruzgriezni (22 mm).

Demontāža

• Lai pieturētu plaušanas nazi (2), izmantojiet piemērotu koka detaļu (1).
• Izskrūvējiet naža stiprinājuma skrūvi (3) un izņemiet plaušanas nazi (2).

2 Montāža

Savainošanās risks!

Płaušanas nazi (2) drīkst uzstādīt tikai attēlā norādītajā veidā. Mēlītēm (6) jābūt vērstām lejup, un augšupvērstajām naža lāpstinām – augšup.

Precīzi jāievēro noteiktais naža stiprinājuma skrūvju pievilkšanas moments 10 - 15 Nm, jo no tā atkarīgs griešanas darbarīka stiprinājuma drošums. Naža stiprinājuma skrūvi (3) papildus nostipriniet ar „Loctite 243”.

• Notīriet naža stiprinājuma virsmu un naža uzmavu.
• Plaušanas nazi (2) montējiet, lai tā paceltās lāpstiņas būtu vērstas augšup. Fiksācijas āki (4) jāievieto plaušanas naža urbumos (5).
• Lai pieturētu plaušanas nazi (2), izmantojiet piemērotu koka detaļu (1).
• Pieskrūvējiet naža stiprinājuma skrūvi (3) ar 10 - 15 Nm lielu griezes momentu.

13.8 Plaušanas naža asināšana

Savainojumu risks!

Pirms naža uzstādīšanas pārbaudiet, vai tas nav bojāts. Nazis ir jānomaina, ja tajā manāmi robi vai plaisas, ja tā asmeni ir noasināti par vairāk nekā 5 mm no sākotnējā platuma vai ja nazis kādā vietā ir plānāks par 1,6 mm (⇔ 13.6).

Płaušanas naža asināšanu VIKING iesaka uzticēt speciālistam. Nepareizi uzasināts nazis (nepareizs asināšanas lenķis, nelīdzsvarotība utt.) ietekmē ierīces darbību.

Asināšanas instrukcija

• Izņemiet plaušanas nazi (⇒ 13.7).
• Asinot plaušanas nazi, dzesējiet to, piemēram, ar ūdeni. Nedrīkst parādīties zila nokrāsa, citādi samazinās naža griešanas izturība.
• Asiniet asmeni vienmērīgi, lai novērstu nelīdzsvarotības izraisītu vibrāciju.
• Jāasina 30° lenkī.
• Ja nepieciešams, pēc asināšanas radušos aso malu notīriet ar smalku smilšpapīru.

13.9 Glabāšana (dīkstāve ziemā)

Zālesplāvēja uzglabāšana

Iznemiet akumulatoru un drošības kontaktdakšu.

Uzglabājiet drošības kontaktdakšu atseviški no zālesplāvēja un nepiederošām personām, īpaši bērniem, nepieejamā vietā.

Glabājiet zālesplāvēju sausā, slēgtā telpā bez putekliem. Pārliecinieties, vai ierīce ir aizsargāta pret neatlautu lietošanu (piem., bērniem).

Glabājiet zālesplāvēju tikai darbam drošā stāvoklī un, ja nepieciešams, salokiet vadības rokturi.

Visiem uzgriežniem, tapām un skrūvēm jābūt cieši pievilktām; nomainiet nesalasāmus norādījumus par apdraudējumu un brīdinājumus un

pārbaudiet, vai ierīcei nav nodiluma un bojājumu. Nomainiet nolietojušās vai bojātas detalas.

lespējamie ierīces bojājumi jānovērš pirms novietošanas glabāšanā.

Zālesplāvēju novietojot ilgākai dīkstāvei (ziemā), veiciet šādas darbības:

• rūpīgi notīriet visas ierīces ārējās daļas;
• ieeellojiet vai ieziediet ar smērvielu visus kustīgos elementus.

Akumulatoru uzglabāšana

Iznemiet akumulatoru no akumulatora nodalijuma un glabājiet sausā, slēgtā telpā bez putekliem. Pārliecinieties, ka akumulatori ir aizsargāti pret neatļautu lietošanu (piem., bērniem).

Rezerves akumulatorus neuzglabājiet neizmantotus – izmantojiet pārmainus.

Optimālai ilgdarbībai uzglabājiet akumulatorus temperatūras diapazonā no +10 °C līdz +20 °C ar uzlādes līmeni apm. 30%.

Lādētāja uzglabāšana

Iznemiet akumulatoru un atvienojiet kontaktdakšu.

Glabājiet lādētāju sausā, slēgtā telpā bez putekļiem. Pārliecinieties, vai ierīce ir aizsargāta pret neatļautu lietošanu (piem., bērniem).

14. Transportēšana

14.1 Zālesplāvēja nešana un nostiprināšana

Savainojumu risks! levērojiet drošības norādījumus nodalā „Jūsu drošībai” (⇒ 4.).

Pirms jebkādu darbu veikšanas zālesplāvējam drošības kontaktdakšu

Transportēšanas laikā pret litija jonu akumulatoru jāizturas ar īpašu piesardzību (⇒ 4.2).

lerīces nešana

• Paceliet zālesplāvēju tikai aiz transportēšanas rokturiem (1, 2). Vienmēr uzmaniet, lai plaušanas nazis atrastos pietiekamā attālumā no kermana, jo īpaši no rokām un kājām.
• Nesiet zālesplāvēju, ar vienu roku turot to pie augšējā transportēšanas roktura (2) un ar otru roku pie apakšējā transportēšanas roktura (1).

vai

- Nesiet zālesp|āvēju, ar vienu roku turot to pie augšējā transportēšanas roktura (2).

Ierīces nostiprināšana

• Nodrošiniet zālesplāvēju uz kravas platformas ar piemērotiem nostiprināšanas līdzekliem.
• Troses vai siksnas piestipriniet pie balsta rokturiem (1, 2).

15. Nodiluma samazināšana un bojājumu novēršana

Lai novērstu VIKING ierīces bojājumus vai pārmērīgu nodilumu, lūdzu, noteikti ṣemiet vērā tālāk minētos norādījumus.

1. Dilstošas daļas

Dažas VIKING ierīces sastāvdaļas dabīgi nodilst arī tad, ja ierīci izmanto paredzētajam mērķim, un atkarībā no lietošanas veida un ilguma tās ir savlaicīgi jānomaina.

Tiek pieskaitīti arī:

• n a z i s ;
• zāles savācējgrozs;
• a k u m u l a t o r s.

2. Lietošanas pamācībā minēto noteikumu ievērošana

VIKING ierīce jālieto, jāapkopj un jāuzglabā rūpīgi, kā tas aprakstīts šajā lietošanas pamācībā. Lietotājs ir atbildīgs par visiem bojājumiem, kuri radušies drošības, lietošanas un apkopes norādījumu neievērošanas dēļ.

Tas īpaši attiecas uz:

– nepareizu elektrisko savienojumu (spriegums);
- ar uzņēmumu VIKING nesaskaņotām izstrādājuma izmaiņām;
- t ādu instrumentu vai piederumu izmantošanu, kuru lietošana ierīcei nav atļauta, nav piemērota vai kuru kvalitāte ir zema;
– produkta lietošanu neatbilstīgi mērķim;
– produkta izmantošanu sporta pasākumos vai sacensībās;

- z a u d ējumiem, kas radušies, turpino izmantot izstrādājumu ar bojātām sastāvdaļām.

3. Apkopes darbi

Visi nodalā „Apkope” minētie darbi ir jāveic regulāri.

Ja šos apkopes darbus lietotājs nevar veikt pats, tie jāuztic specializētam izplatītājam.

Uznēmums VIKING iesaka apkopes darbus un remontu uzticēt tikai VIKING specializētajam izplatītājam.

VIKING specializētie tirgotāji tiek regulāri apmācīti, un to rīcībā tiek nodota tehniskā informācija.

Ja ir nokavēts šo darbu veikšanas terminš, var rasties bojājumi, par kuriem ir atbildīgs lietotājs.

Tie ir, piemēram:

• bojājumi motorā, kas radušies nepietiekami iztīrīta dzesēšanas gaisa kanāla (ventilācijas atveres) dēl;
  – korozija un citi bojājumi, kas radušies nepareizas glabāšanas dēl;
• ierīces bojājumi, kas radušies nekvalitatīvu rezerves daļu dēl;
• bojājumi, kas radušies savlaicīgi neveiktas vai nepietiekami veiktas apkopes dēl, vai bojājumi, kas radušies tādēl, ka apkopes vai remonta darbi nav veikti specializēto izplatītāju darbnīcās.

16. Vides aizsardzība

Nogriezto zāli neizmetiet, bet gan izmantojiet kompostam.

lepakojums, ierīce un piederumi ir izgatavoti no pārstrādājamiem materiāliem un atbilstoši jānodod utilizēšanai.

Materiālu atkritumu škirošana un videi draudzīga utilizācija veicina izejvielu atkārtotu izmantošanu. Tāpēc parastā lietošanas perioda beigās ierīce jānogādā otreizējo izejvielu savākšanas punktā. Veicot utilizāciju, īpaši ievērojiet nodalā „Utilizācija” (⇒ 4.8) minētos norādījumus.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi veikt atkritumvielu utilizāciju.

Li-lon

Atkritumvielas, piem., akumulators vienmēr jāutilizē atbilstīgi noteikumiem. Nemiet vērā vietējās prasības. Neutilizējiet akumulatorus kopā

ar sadzīves atkritumiem, nododiet to specializētajam izplatītājam vai kaitīgo vielu savākšanas punktā.

Vērsieties tuvākajā atkritumu otrreizējās pārstrādes centrā vai pie sava specializētā izplatītāja, lai uzzinātu, kā pareizi utilizēt atkritumvielas. VIKING iesaka VIKING specializēto izplatītāju.

16.1 Apņemšanās pienėmt atpakal

Mēs apstiprinām, ka mūsu ierīces, uz kurām ir vides aizsardzības simbols, pēc to ekspluatācijas beigām pieņemsim atpakal mēs vai trešās puses mūsu uzdevumā, lai ierīces/daļas tiktu nodotas atkārtotai pārstrādei vai pareizai vielu atkārtotai pārstrādei.

17. Parastās rezerves daļas

Plaušanas nazis

6320 702 0130

Naža stiprinājuma skrūve

6310 710 2800

„STIHL“ akumulators

Informāciju pasūtīšanai varat saņemt pie VIKING specializētā izplatītāja.

Płaušanas asmens stiprinājuma elementi (piemēram, naža stiprinājuma skrūve) jānomaina, ja tiek mainīts płaušanas nazis vai veikta naža montāža. Rezerves daļas var iegādāties pie VIKING specializētā tirgotāja.

18. Ražotāja CE atbilstības deklarācija

Mês,

VIKING GmbH

zālesp|āvējs, vadāms ar rokām un darbināms no akumulatora (MA)

Ražotāja

VIKING

nosaukums:

Tips: MA 339.0

MA 339.0 C

Sērijas numurs: 6320

un

lādētājs

Ražotāja „STIHL”

nosaukums:

Tips: AL 100

AL 300

AL 500

Sērijas numurs: 4850

atbilst šādām EK direktīvām:

Ražojumi izstrādāti un izgatavoti saskaṇā ar šādiem standartiem:

EN 60335-1, EN 60335-2-29,

EN 60335-2-77.

Izmantotā atbilstības novērtēšanas procedūra:

VIII pielikums (2000/14/EC).

Pilnvarotās iestādes nosaukums un adrese:

Tehniskās dokumentācijas sagatavošana un uzglabāšana:

Johans Vaiglhofers (Johann Weiglhofer) VIKING GmbH

Ražošanas gads un sērijas numurs ir norādīts uz ierīces datu plāksnītes.

Izmērītais trokšņu jaudas līmenis: 89,1 dB (A)

Garantētais trokšņu jaudas līmenis: 90 dB (A)

Langkampfene,

2015-01-02 (GGGG-MM-DD)

VIKING GmbH

Weiglhofer

Pētījumu un produktu attīstības nodalas vadītājs

19. Tehniskie parametri

Akumulators

Tips: litija jonu

Ierīci var darbināt ar „AP” tipa „STIHL” akumulatoriem.

lerīces darbības laiks ir atkarīgs no akumulatora jaudas (piem., „AP” 160 tipam 160 Wh (vatstundas)).

Lādētājs AL 100 / lādētājs AL 300 / lādētājs AL 500:

Tikla spriegums: 220–240 V

Frekvence: 50 Hz

Izolācijas klase: II

Izolācijas veids: IP20

Pielaujamais uzlādes

strāvas temperatūras no +5 °C līdz diapazons: +40 °C

Lādētājs AL 100

Nominālais strāvas

stiprums: 0,6 A

Patērējamā jauda: 75 W

Uzlādes strāva: 1,6 A

Svars: 0,8 kg

Lādēšanas ilgums AP 115:

- līdz 80 % no

jaudas: 110 min

- līdz 100 % no

jaudas: 140 min

Lādēšanas ilgums AP 120:

Lādētājs AL 100

- līdz 80 % no

jaudas: 120 min

- līdz 100 % no

jaudas: 140 min

Lādēšanas ilgums AP 160:

- līdz 80 % no

jaudas: 150 min

- līdz 100 % no

jaudas: 165 min

Lādētājs AL 300

Nominālais strāvas

stiprums: 2 A

Patērējamā jauda: 320 W

Uzlādes strāva: 6,5 A

Svars: 1,2 kg

Lādēšanas ilgums AP 115:

- līdz 80 % no

jaudas: 25 min

- līdz 100 % no

jaudas: 55 min

Lādēšanas ilgums AP 120:

- līdz 80 % no

jaudas: 30 min

- līdz 100 % no

jaudas: 60 min

Lādēšanas ilgums AP 160:

- līdz 80 % no

jaudas: 35 min

- līdz 100 % no

jaudas: 60 min

Lādētājs AL 500

Nominālais strāvas

stiprums: 2,6 A

Patērējamā jauda: 570 W

Uzlādes strāva: 12 A

Svars: 1,2 kg

Lādētājs AL 500

Lādēšanas ilgums AP 115:

- līdz 80 % no

jaudas: 20 min

- līdz 100 % no

jaudas: 25 min

Lādēšanas ilgums AP 120:

- līdz 80 % no

jaudas: 30 min

- līdz 100 % no

jaudas: 60 min

Lādēšanas ilgums AP 160:

- līdz 80 % no

jaudas: 35 min

- līdz 100 % no

jaudas: 60 min

MA 339.0 / MA 339.0C

Sērijas numurs: 6320

Motors, modelis: elektromotors

Ražotājs: „Domel”

Veids: EC-Motors

Spriegums: 36 V

Patērējamā jauda: 600 W

Izolācijas klase: III

Izolācijas veids: IPX 0*

Griezējmehānisms: Naža turētājs

Plaušanas platums: 37 cm

Plaušanas

mehānisma

apgriezienu skaits: 3100 apgr./min

Naža turētāja

piedziņa: pastāvīga

Naža stiprinājuma

skrūves pievilkšanas

moments: 10–15 Nm

Priekšējo ritenu

diametrs: 150 mm

MA 339.0 / MA 339.0C

Aizmugures ritenu

diametrs: 180 mm

Zāles savācējgrozs: 40 l

Plaušanas

augstums: 30–70 mm

Plaušanas augstums

(tikai Lielbritānijā): 20–70 mm

Saskaṇā ar Direktīvu 2000/14/EC:

garantētais trokšņu

jaudas limenis L_WAd 90 dB(A)

Saskaṇā ar Direktīvu 2006/42/EC:

trokšnu spiediena

līmenis darba vietā

L_pA : 7

Nobīde K_pA : 1 dB(A)

* Izolācijas veids IPX 1 tiek sasniegts izmantojot piemērotus piederumus.

MA 339.0

Norādītā vibrāciju vērtība saskaṇā ar EN 12096:

Izmērītā vērtība a _hw : 0,63 m/sec ^2

Nobīde K_hw : 0,32 m/sec ^2

Mērījums atbilstoši EN 20643

G/PI/A: 122/42/107 cm

Svars (bez

akumulatora): 12 kg

MA 339.0 C

Norādītā vibrāciju vērtība saskaṇā ar EN 12096:

Izmērītā vērtība a_hw : 1,02 m/sec ^2

Nobīde K_hw : 0,51 m/sec ^2

Mērījums atbilstoši EN 20643

G/PI/A: 128/42/107 cm

Svars (bez

akumulatora): 13 kg

„STIHL“ akumulatoru transportēšana

„STIHL“ akumulatori atbilst ANO rokasgrāmatā ST/SG/AC.10/11/Rev.5 III daļā, 38.3 apakšsadaļā minētajiem nosacījumiem.

Lietotāji var vest „STIHL” akumulatorus ar sabiedrisko transportu līdz ierīces lietošanas vietai bez papildu stiprinājumiem.

Izmantojot gaida vai jūras transportu, jāievēro attiecīgo valstu priekšraksti.

Vairāk informācijas par transportēšanas norādēm skatiet: www.stihl.com/safety-data-sheets.

REACH d

Ar REACH apzimē Regulu par kimikāliju registrēšanu, vērtēšanu, licencēšanu un ierobežošanu. Informāciju par „REACH” regulas (EK) Nr. 1907/2006 nosacījumiem skatiet www.stihl.com/reach.

20. Darbības traucējummeklēšana

* Ja nepieciešams, vērsieties pie specializēta izplatītāja; uzņēmums VIKING iesaka izmantot VIKING specializēto izplatītāju.

Traucējums:

motors nesāk darboties.

lespējamais iemesls:

- akumulators nav pilnībā uzlādēts (akumulatora LED indikators mirgo zaļā krāsā);

- akumulators nav pareizi ievietots;

- d r o š ības kontaktdakšas nav ievietota;

– nav nospiesta iedarbināšanas poga;

- motors ir pārslogots pārāk lielas vai slapjas zāles plaušanas rezultātā;

• motora aizsardzība aktivizēta;
• akumulators ir par aukstu/siltu (akumulatora LED indikators izgaismojas sarkanā krāsā);
• zālesplāvējs ir par siltu (trīs akumulatora LED indikatori izgaismojas sarkanā krāsā);
• ierīcē un/vai akumulatorā ir mitrums;
• zālesp|āvēja korpuss ir aizsērējis;
• bojāts drošības kontaktdakšas drošinātājs;
• ierīce ir bojāta (trīs akumulatora LED indikatori mirgo sarkanā krāsā).

Risinājums:

• akumulatora uzlādēšana (⇒ 8.4):
  B – ievietojiet akumulatoru akumulatora nodalījumā (⇒ 8.3); A
• ievietojiet drošības kontaktdakšu (⇒ 9.1);
  – nospiediet iedarbināšanas pogu (⇒ 12.2);
• nemēginiet iedarbināt motoru garā zālē; pielāgojiet plaušanas augstumu (⇒ 9.6);
• laujiet ierīcei atdzist (⇒ 10.5);
  – laujiet akumulatoram uzsilt vai atdzist (⇒ 8.4);
• i z nemiet akumulatoru no akumulatora nodalijumu un nosusiniet; akumulatora nodalijumu iztīriet vai izžāvējiet (⇒ 8.3);
• iztīriet plāvēja korpusu (⇒ 13.2);
• nomainiet drošības kontaktdakšu (✗).

Traucējums:

elektromotors izmantošanas laikā izslēdzas.

lespējamais iemesls:

• akumulators vai ierīces elektronika ir par siltu;
• elektriski traucējumi;
• akumulators nav pilnibā uzlādēts;

• d r o š ības kontaktdakša nav pareizi ievietota;

• ierīce ir pārslogota pārāk lielas vai slapjas zāles plaušanas rezultātā;

• zālesplāvējs ir bojāts.

Risinājums:

• i z nemiet akumulatoru no akumulatora nodalijuma; akumulatoram un zālesplāvējam laujiet atdzist (⇒ 8.3);
• i z nemiet akumulatoru no akumulatora nodalijuma un ievietojiet vēlreiz (⇒ 8.3);
• uzlādējiet akumulatoru (⇒ 8.4);
• ievietojiet drošības kontaktdakšu (⇒ 9.1);
• pielāgojiet plaušanas augstumu un kustības ātrumu konkrētās vietas apstākliem (⇒ 9.6);
• labojiet zālesplāvēju (✗).

Traucējums:

darbības laikā rodas spēcīga vibrācija.

lespējamais cēlonis:

• naža stiprinājuma skrūve ir valīga;
  – nazis nav līdzsvarots.

Problēmas novēršana:

- pievelciet naža stiprinājuma skrūvi (⇒ 13.7);

- uzasiniet (nolidzsvarojiet) vai nomainiet nazi ( 13.8).

Traucējums:

nelīdzens plāvums, zālājs dzeltē.

lespējamais cēlonis:

• p |aušanas nazis ir neass vai nodilis;
• plāvēja pārvietošanas ātrums ir pārāk liels attiecīgajam plaušanas augstumam.

Problēmas novēršana:

– uzasiniet vai nomainiet plaušanas nazi (⇒ 13.8);

- samaziniet ierīces pārvietošanas ātrumu un/vai izvēlieties pareizo plaušanas augstumu (⇒ 9.6).

Traucējums:

apgrūtināta iedarbināšana vai nepietiekama elektromotora jauda.

lespējamais iemesls:

• a k u m u l a t o r s i z l ādējies;
• pārāk garas vai slapjas zāles plaušana;
• zālespļāvēja korpuss ir aizsērējis;
• plaušanas nazis kluvis neass vai ir nodilis.

Risinājums:

• uzlādējiet akumulatoru (⇒ 8.4);
• pielāgojiet plaušanas augstumu un kustības ātrumu konkrētās vietas apstākliem (⇒ 9.6);
• iztīriet plāvēja korpusu (⇒ 13.2);
• uzasiniet vai nomainiet plaušanas nazi (⇒ 13.8).

Traucējums:

aizsprostojies izmešanas kanāls.

lespējamais cēlonis:

– nodilis plaušanas nazis;
- pārāk garas vai slapjas zāles plaušana.

Problēmas novēršana:

• nomainiet plaušanas nazi (⇒ 13.7);
• pielāgojiet plaušanas augstumu un kustības ātrumu konkrētās vietas apstākliem (⇔ 9.6).

Traucējums:

pārāk īss darbības laiks.

lespējamais iemesls:

• akumulators nav pilnībā uzlādēts;
• pārāk garas vai slapjas zāles plaušana;
• zālespļāvēja korpuss ir aizsērējis;
• plaušanas nazis kluvis neass vai ir nodilis;

- akumulatora darbmūžs ir sasniegts vai pārsniegts.

Risinājums:

• uzlādējiet akumulatoru (⇒ 8.4);
• pielāgojiet plaušanas augstumu un kustības ātrumu konkrētās vietas apstākliem (⇒ 9.6);
• iztīriet plāvēja korpusu (⇒ 13.2);
• uzasiniet vai nomainiet plaušanas nazi s; (⇒ 13.8);
• p ārbaudiet vai nomainiet akumulatoru (✗).

Traucējums:

akumulators netiek uzlādēts, lai gan LED indikators izgaismojas zaš.

lespējamais iemesls:

• akumulators ir par aukstu/siltu (akumulatora LED indikators izgaismojas sarkanā krāsā).

Risinājums:

– laujiet akumulatoram uzsilt vai atdzist (⇒ 8.4); izmantojiet lādētāju tikai slēgtās un sausās telpās, temperatūras diapazonā no +5 °C līdz +40 °C.

Traucējums:

akumulators netiek uzlādēts, LED indikators nedeg.

lespējamais iemesls:

• starp akumulatoru un lādētāju nav elektriska kontakta;
  – lādētāja strāvas padeve bojāta.

Risinājums:

• i z nemiet akumulatoru no akumulatora nodalijuma un ievietojiet vēlreiz (⇒ 8.3);
• lādētāja pieslēdziet elektrotīklam (⇔ 8.2);
• pārbaudiet strāvas padevi;
• pārbaudiet vai nomainiet lādētāju (✗).

Traucējums:

lādētāja LED indikators mirgo sarkanā krāsā.

lespējamais iemesls:

• starp akumulatoru un lādētāju nav elektriska kontakta;
• akumulators bojāts (4 akumulatora LED indikatori apm. 5 sekundes mirgo sarkanā krāsā);
• lādētājs bojāts.

Risinājums:

• i z nemiet akumulatoru no akumulatora nodalijuma un ievietojiet vēlreiz (⇒ 8.3);
• p ārbaudiet vai nomainiet akumulatoru (✗);
• pārbaudiet vai nomainiet lādētāju (✗).

21. Apkopes grafiks

21.1 Nodošanas apstiprinājums

Modelis: ____ Sērijas numurs: Datums: _________ Nākamā apkope Datums: _________

21.2 Apkopes apstiprinājums

Veicot apkopes darbus, nododiet šo lietošanas pamācību VIKING specializētajam izplatītājam. Viņš iepriekš nodrukātajos laukos apstiprina apkopes darbu veikšanu.

Apkopes veikšanas datums

Nākamās apkopes datums

Nākamās apkopes datums
