INSTRUKCJA OBSŁUGI MA 339 C VIKING

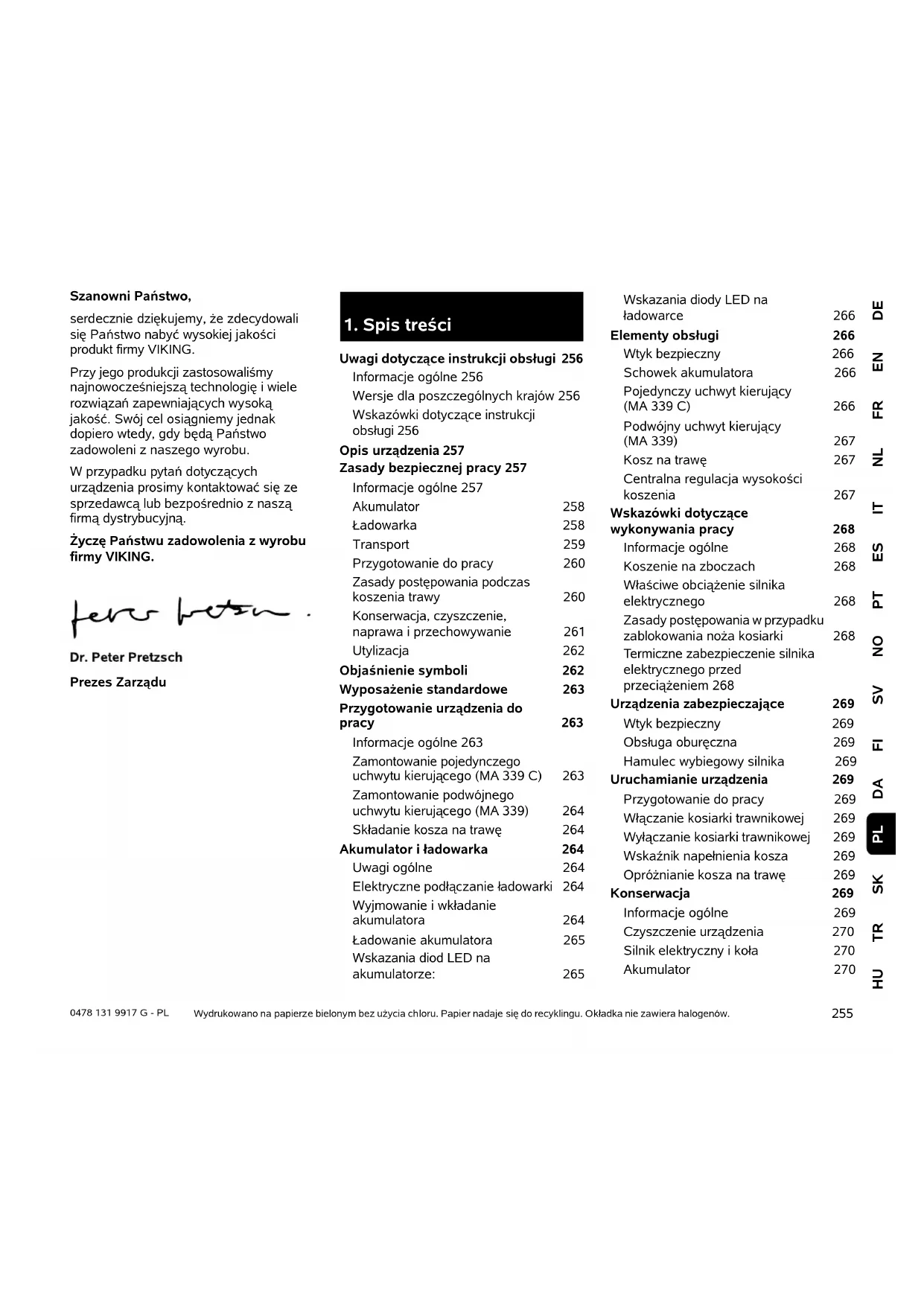

DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL Szanowni Państwo, serdecznie dziękujemy, że zdecydowali się Państwo nabyć wysokiej jakości produkt firmy VIKING. Przy jego produkcji zastosowaliśmy najnowocześniejszą technologię i wiele rozwiązań zapewniających wysoką jakość. Swój cel osiągniemy jednak dopiero wtedy, gdy będą Państwo zadowoleni z naszego wyrobu. W przypadku pytań dotyczących urządzenia prosimy kontaktować się ze sprzedawcą lub bezpośrednio z naszą firmą dystrybucyjną. Życzę Państwu zadowolenia z wyrobu firmy VIKING. Prezes Zarządu Wydrukowano na papierze bielonym bez użycia chloru. Papier nadaje się do recyklingu. Okładka nie zawiera halogenów.

Uwagi dotyczące instrukcji obsługi 256 Informacje ogólne 256 Wersje dla poszczególnych krajów 256 Wskazówki dotyczące instrukcji obsługi 256 Opis urządzenia 257 Zasady bezpiecznej pracy 257 Informacje ogólne 257 Akumulator 258 Ładowarka 258 Transport 259 Przygotowanie do pracy 260 Zasady postępowania podczas koszenia trawy 260 Konserwacja, czyszczenie, naprawa i przechowywanie 261 Utylizacja 262 Objaśnienie symboli 262 Wyposażenie standardowe 263 Przygotowanie urządzenia do pracy 263 Informacje ogólne 263 Zamontowanie pojedynczego uchwytu kierującego (MA 339 C) 263 Zamontowanie podwójnego uchwytu kierującego (MA 339) 264 Składanie kosza na trawę 264 Akumulator i ładowarka 264 Uwagi ogólne 264 Elektryczne podłączanie ładowarki 264 Wyjmowanie i wkładanie akumulatora 264 Ładowanie akumulatora 265 Wskazania diod LED na akumulatorze: 265 Wskazania diody LED na ładowarce 266 Elementy obsługi 266 Wtyk bezpieczny 266 Schowek akumulatora 266 Pojedynczy uchwyt kierujący (MA 339 C) 266 Podwójny uchwyt kierujący (MA 339) 267 Kosz na trawę 267 Centralna regulacja wysokości koszenia 267 Wskazówki dotyczące wykonywania pracy 268 Informacje ogólne 268 Koszenie na zboczach 268 Właściwe obciążenie silnika elektrycznego 268 Zasady postępowania w przypadku zablokowania noża kosiarki 268 Termiczne zabezpieczenie silnika elektrycznego przed przeciążeniem 268 Urządzenia zabezpieczające 269 Wtyk bezpieczny 269 Obsługa oburęczna 269 Hamulec wybiegowy silnika 269 Uruchamianie urządzenia 269 Przygotowanie do pracy 269 Włączanie kosiarki trawnikowej 269 Wyłączanie kosiarki trawnikowej 269 Wskaźnik napełnienia kosza 269 Opróżnianie kosza na trawę 269 Konserwacja 269 Informacje ogólne 269 Czyszczenie urządzenia 270 Silnik elektryczny i koła270 Akumulator 2700478 131 9917 G - PL

2.1 Informacje ogólne

Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi Producenta według dyrektywy WE 2006/42/EC. Firma VIKING stale udoskonala swoje wyroby i dlatego zastrzega sobie prawo dokonywania zmian dotyczących kształtu, rozwiązań technicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki w tej broszurze nie mogą być podstawą do jakichkolwiek roszczeń.

2.2 Wersje dla poszczególnych krajów

Firma VIKING dostarcza do różnych krajów ładowarki z różnymi wtyczkami i przełącznikami. Na rysunkach ładowarki są pokazane z wtyczkami typu europejskiego. Urządzenia z innymi wtyczkami podłącza się do gniazdka elektrycznego w podobny sposób.

2.3 Wskazówki dotyczące instrukcji

obsługi Rysunki wraz z opisami przedstawiają określone czynności. Wszystkie symbole graficzne umieszczone na urządzeniu zostały objaśnione w niniejszej instrukcji obsługi. Kierunek patrzenia Przyporządkowanie pojęć „w lewo“ i „w prawo“ w niniejszej instrukcji obsługi: Użytkownik stoi z tyłu za urządzeniem i patrzy w kierunku jazdy do przodu. Odsyłacz Odpowiedni rozdział i podrozdział wskazano za pomocą strzałki. Poniżej podano przykład odsyłacza do rozdziału: (Ö 2.1) Oznaczenie fragmentów tekstu Instrukcje mogą być oznaczone w sposób opisany w następujących przykładach. Czynności, które wymagają ingerencji użytkownika: ●Śrubę (1) odkręcić wkrętakiem, nacisnąć dźwignię (2) ... Ogólne zestawienie czynności: – wykorzystywanie urządzenia podczas imprez lub zawodów sportowych Fragmenty tekstu o specjalnym znaczeniu: Fragmenty tekstu o specjalnym znaczeniu są oznaczone opisanymi poniżej symbolami graficznymi w celu ich dodatkowego wyróżnienia. Fragmenty tekstu odnoszące się do rysunku: Rysunki, które objaśniają sposób korzystania z urządzenia, znajdują się na początku instrukcji obsługi. Ładowarka 270 Obsługa noża kosiarki 270 Wymontowanie i zamontowanie noża kosiarki 271 Ostrzenie noża kosiarki 271 Przechowywanie (przerwa zimowa) 271 Transport 272 Przenoszenie i mocowanie kosiarki trawnikowej 272 Ograniczanie zużycia i zapobieganie uszkodzeniom 272 Ochrona środowiska 273 Obowiązek zbierania zużytych urządzeń 273 Typowe części zamienne 273 Deklaracja zgodności CE 274 Dane techniczne 274 Wykrywanie usterek 276 Plan czynności serwisowych 278 Potwierdzenie przekazania 278 Potwierdzenie obsługi serwisowej 278

instrukcji obsługi Niebezpieczeństwo! Niebezpieczeństwo wypadku i poważnych obrażeń ciała. Określone zachowanie jest niezbędne lub zabronione. Ostrzeżenie! Niebezpieczeństwo zranienia osób. Określone postępowanie zapobiega możliwym lub prawdopodobnym obrażeniom ciała. Ostrożnie! Lekkie obrażenia ciała lub szkody materialne, których można uniknąć przez odpowiednie postępowanie. Wskazówka Informacja dotycząca lepszego wykorzystania urządzenia i zapobiegania ewentualnym błędom w obsłudze.257 DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL Symbol aparatu fotograficznego ułatwia odnalezienie rysunków do określonych części tekstu w instrukcji obsługi.

4.1 Informacje ogólne

Podczas pracy z kosiarką trawnikową należy przestrzegać zasad bezpieczeństwa pracy. Przed pierwszym uruchomieniem urządzenia należy zapoznać się z instrukcją obsługi, którą należy przechowywać tak, aby móc korzystać z niej w przyszłości. Prosimy też o dokładne zapoznanie się z mechanizmami regulacji i sposobem eksploatacji urządzenia. Przed pierwszym uruchomieniem urządzenia użytkownik powinien być poinstruowany o obsłudze przez sprzedawcę lub specjalistę. Praca z kosiarką po spożyciu alkoholu, zażyciu lekarstw, opóźniających reakcję lub narkotyków jest niedozwolona. Nie należy kosić trawy, jeżeli w pobliżu znajdują się osoby postronne, w szczególności dzieci lub zwierzęta. Prosimy pamiętać o tym, że osoba obsługująca urządzenie lub użytkownik jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia. Urządzenie można udostępniać (wypożyczać) tylko osobom znającym obsługę danego modelu. Wraz z urządzeniem należy przekazać instrukcję obsługi. Uwaga – niebezpieczeństwo wypadku! Kosiarka trawnikowa jest przeznaczona tylko do koszenia trawy w celach prywatnych – zastosowanie kosiarki do innych celów jest niedozwolone i może być niebezpieczne i prowadzić do uszkodzenia urządzenia. Z powodu niebezpieczeństwa zranienia użytkownika kosiarka nie może być wykorzystywana (zestawienie niepełne) na przykład: – do przycinania zarośli, żywopłotów i krzewów, – do obcinania pędów czepnych, – do pielęgnacji trawy rosnącej na dachu oraz w skrzynkach balkonowych, – do czyszczenia ścieżek (odsysanie, przedmuchiwanie, odśnieżanie), – rozdrabniania ściętych fragmentów drzew i żywopłotów, – do wyrównywania nierówności powierzchni, np. kopców wykonanych przez krety, – do transportu ściętej trawy poza przewidzianym do tego celu koszem na trawę. Uwaga – niebezpieczeństwo wypadku! Należy stosować osprzęt dostarczony przez firmę VIKING lub wyraźnie przeznaczony do zamontowania w tym urządzeniu. Nie wolno dokonywać żadnych zmian w urządzeniu. Należy zachować szczególną ostrożność podczas pracy w miejscach publicznych, parkach, obiektach sportowych oraz podczas eksploatacji w rolnictwie i leśnictwie. Uwaga! Zagrożenie dla zdrowia spowodowane przez wibracje! Nadmierne obciążenie organizmu przez drgania może być przyczyną uszkodzenia układu krążenia lub układu nerwowego, zwłaszcza u osób

1 górna część uchwytu kierującego 2 dolna część uchwytu kierującego 3 obudowa 4 maska silnika 5 koło tylne 6 koło przednie 7 kosz na trawę 8 górny uchwyt transportowy 9 dolny uchwyt transportowy 10 osłona wyrzutu 11 pokrętło 12 napinacz błyskawiczny 13 napinacz błyskawiczny 14 dźwignia hamulca silnika 15 dźwignia regulacji wysokości 16 przycisk uruchamiania 17 tabliczka znamionowa 18 osłona 19 wtyk bezpieczny 20 akumulator 21 ładowarka

4. Zasady bezpiecznej pracy0478 131 9917 G - PL

z chorobami układu krążenia. Należy udać się do lekarza w przypadku wystąpienia objawów, które mogą być spowodowane przez wibracje. Do tych objawów, które występują przede wszystkim w palcach, rękach lub przegubach rąk, należą (zestawienie niekompletne): – brak czucia, – bóle, –osłabienie mięśni, – przebarwienia skóry, – nieprzyjemne mrowienie. Z urządzenia nie mogą korzystać osoby, w tym również dzieci, o ograniczonych zdolnościach fizycznych, sensorycznych lub psychicznych, a także osoby nieposiadające wystarczającego doświadczenia i wiedzy oraz nieznające instrukcji. Pod żadnym pozorem urządzenia nie należy udostępniać dzieciom lub młodzieży w wieku poniżej 16 lat.Wiek użytkownika może być określony przez przepisy lokalne. W urządzeniu nie wolno dokonywać żadnych zmian zwiększających emisję hałasu.

Stosować tylko oryginalne akumulatory STIHL. Akumulator STIHL stosować tylko w urządzeniach firm STIHL lub VIKING i ładować ładowarką STIHL. Nigdy nie otwierać akumulatora. Nie dopuścić do upadku akumulatora. Nie używać uszkodzonego lub zdeformowanego akumulatora. Akumulator należy przechowywać w miejscu niedostępnym dla dzieci. Akumulator należy używać i przechowywać w zakresie temperatur od -10 do maks. +50°C. Chronić akumulator przed bezpośrednim promieniowaniem słonecznym, ciepłem i ogniem; nigdy nie wrzucać go do ognia – niebezpieczeństwo wybuchu! Chronić akumulator przed deszczem – nie zanurzać w cieczach. Nie narażać akumulatora na działanie mikrofal lub wysokiego ciśnienia. Styków akumulatora nie wolno łączyć (zwierać) przy użyciu metalowych przedmiotów. Zwarcie może spowodować uszkodzenie akumulatora. Akumulator, który nie jest używany, należy trzymać z dala od metalowych przedmiotów (np. gwoździ, monet i ozdób). Nie używać metalowych pojemników transportowych – zagrożenie wybuchowe i pożarowe! Przy nieprawidłowej eksploatacji z akumulatora może wypłynąć płyn; unikać zetknięcia się z płynem akumulatorowym! W razie przypadkowego zetknięcia się z płynem akumulatorowym należy spłukać go wodą. W przypadku zanieczyszczenia oka płynem należy dodatkowo skorzystać z pomocy lekarza. Wypływający płyn akumulatorowy może powodować podrażnienia skóry i oparzenia oraz działać żrąco. Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych akumulatora. Liczba ogniw i zawartość energii zgodne z danymi dostarczonymi przez producenta ogniw. Dokładniejsze wskazówki dotyczące bezpieczeństwa, zob. www.stihl.com/safety-data-sheets

Przestrzegać informacji podanych w załączniku ładowarki STIHL; przechowywać załącznik w zabezpieczonym miejscu. Stosować tylko oryginalne ładowarki STIHL. Nie wolno używać uszkodzonej ładowarki. Ładowarka służy tylko do ładowania akumulatorów STIHL typu AP, o odpowiednim kształcie, pojemności maksymalnej 10 Ah i napięciu maksymalnym 42 V. Nie ładować uszkodzonych lub zdeformowanych akumulatorów. Napięcie zasilające i częstotliwość napięcia zasilającego powinny być zgodne z danymi na tabliczce znamionowej znajdującej się na spodniej części ładowarki lub zamieszczonymi w rozdziale „Dane techniczne” (Ö 19.). Nie otwierać ładowarki. Niebezpieczeństwo uduszenia! Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowania należy przechowywać w miejscach niedostępnych dla dzieci.259 DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL Po użyciu wyciągnąć wtyczkę i przechowywać ładowarkę w miejscu niedostępnym dla dzieci. Chronić ładowarkę przed zmoczeniem i wilgocią. Ładowarkę należy używać i przechowywać tylko w zamkniętym i suchym pomieszczeniu. Temperatura użytkowania ładowarki mieści się w zakresie od 5 do 40°C. Nie przykrywać ładowarki, aby jej chłodzenie odbywało się bez przeszkód. Nie wkładać żadnych przedmiotów w szczeliny wentylacyjne ładowarki – niebezpieczeństwo porażenia elektrycznego i zwarcia! Nie zwierać styków ładowarki metalowymi przedmiotami (np. gwoźdźmi, monetami, ozdobami ) – niebezpieczeństwo zwarcia! Nie używać ładowarki na łatwopalnym podłożu (np. na papierze, tekstyliach) lub w pomieszczeniach z materiałami łatwopalnymi – zagrożenie pożarowe! Nie używać ładowarki w obszarze zagrożenia wybuchowego, a więc w okolicy, w której występują palne ciecze (opary), gazy lub pyły. Ładowarki mogą wytworzyć iskry, które mogą zapalić pył lub opary – zagrożenie wybuchowe i pożarowe! W przypadku pojawienia się dymu lub ognia w ładowarce natychmiast wyciągnąć wtyczkę z gniazdka. Uwaga! Niebezpieczeństwo porażenia prądem! Szczególne znaczenie dla bezpieczeństwa pracy urządzeń elektrycznych mają wtyczka i przewód przyłączeniowy. Nie wolno włączać ładowarki z uszkodzonym przewodem przyłączeniowym, aby nie stwarzać niebezpieczeństwa porażenia elektrycznego. Należy regularnie sprawdzać, czy przewód przyłączeniowy nie ma oznak uszkodzenia lub starzenia się materiału (łamliwości). Ładowarkę można podłączać tylko do odpowiadającego przepisom gniazdka elektrycznego. Źródło prądu elektrycznego musi być zabezpieczone wyłącznikiem różnicowoprądowym o maksymalnym prądzie zadziałania 30 mA. Nie wykonywać napraw ładowarki, a zwłaszcza przewodu przyłączeniowego i wtyczki. Naprawę uszkodzonego przewodu przyłączeniowego zlecić wykwalifikowanemu elektrykowi. Ładowarkę należy odłączać przez wyjęcie wtyczki z gniazdka; nie ciągnąć przewodu przyłączeniowego. Przewód przyłączeniowy poprowadzić i oznakować w taki sposób, aby nie uległ uszkodzeniu i nikomu nie zagrażał; należy zapobiec potknięciom. Nie używać przewodu przyłączeniowego niezgodnie z przeznaczeniem, np. do przenoszenia lub wieszania ładowarki.

Zawsze należy pracować w rękawicach, aby zapobiec obrażeniom ciała w następstwie dotknięcia ostrych części urządzenia. Przed przystąpieniem do transportu wyłączyć urządzenie, odczekać do zatrzymania się noża i wyjąć wtyk bezpieczny. Podczas podnoszenia urządzenia należy przestrzegać instrukcji podanych w rozdziale „Transport” (Ö 14.). Należy uwzględnić masę urządzenia i użyć odpowiedniego urządzenia załadowczego (ramp załadowczych lub podnośników). Podczas podnoszenia i przenoszenia kosiarki należy uważać, aby nie dotknąć jej noża. Urządzenie należy transportować po ostygnięciu silnika. Urządzenie transportowane wraz z częściami ( np. kosz na trawę) zabezpieczyć na powierzchni ładunkowej za pomocą odpowiednio dobranych elementów mocujących (pasy, liny itp.). Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawa, a zwłaszcza przepisów dotyczących bezpieczeństwa ładunków i transportu przedmiotów na platformach ładunkowych. Nie pozostawiać akumulatora w samochodzie i nie wystawiać na bezpośrednie działanie promieni słonecznych. Akumulatory litowo-jonowe należy transportować ze szczególną ostrożnością. Na czas transportu akumulatory należy zabezpieczyć przed zwarciem elektrycznym. Dlatego należy przechowywać oryginalne opakowanie kartonowe akumulatora i transportować akumulatory STIHL w nieuszkodzonym oryginalnym opakowaniu lub w kosiarce.0478 131 9917 G - PL

4.5 Przygotowanie do pracy

Urządzenie nie może być używane przez osoby, które nie znają instrukcji obsługi. Należy przestrzegać przepisów dotyczących czasu pracy urządzeń ogrodowych z napędem silnikowym. Podczas koszenia należy zawsze nosić pełne obuwie i długie spodnie. Trawy nie kosić boso lub w sandałach. Należy dokładnie przeszukać teren, na którym urządzenie będzie użytkowane i usunąć wszystkie kamienie, patyki, druty, kości i wszystkie inne przedmioty, które mogą spowodować uszkodzenie kosiarki. Przed użyciem urządzenia należy sprawdzić wzrokowo, czy narzędzie tnące, śruby mocujące, osłona blaszana i cały zespół tnący są w dobrym stanie technicznym; szczególną uwagę należy zwrócić na dobre zamocowanie, uszkodzenia lub zużycie (Ö 13.6). Przed użyciem urządzenia należy wymienić zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone. Dealerzy firmy VIKING oferują etykiety zamienne. Kosiarki nie należy używać, jeżeli uszkodzone są elementy zabezpieczające, nie działa hamulec silnika, nie są zamontowane elementy zabezpieczające (np. osłona wyrzutu) lub jeżeli nie jest założony kosz na trawę. Ze względów bezpieczeństwa stosować zawsze nieuszkodzony kosz na trawę. Nie wolno usuwać lub zmieniać działania zamontowanych w urządzeniu mechanizmów przełączających (np. przez przywiązywanie dźwigni hamulca silnika do uchwytu). Należy zwrócić szczególną uwagę na dane zamieszczone w rozdziałach „Akumulator” (Ö 4.2) i „Ładowarka” (Ö 4.3).

4.6 Zasady postępowania podczas

koszenia trawy Zwierzęta i osoby postronne, zwłaszcza dzieci, powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. Należy wykluczyć ewentualne zagrożenie osób postronnych. Nie należy kosić przy temperaturze otoczenia poniżej +5°C. Firma VIKING zaleca noszenie nauszników ochronnych podczas pracy. Gdy poziom ciśnienia akustycznego na stanowisku pracy przekracza 80 dB(A), należy nosić nauszniki ochronne. Nie należy kosić trawy podczas deszczu. Praca podczas deszczu lub w wilgotnych miejscach może spowodować uszkodzenie urządzenia. Nie należy kosić podczas deszczu ani wtedy, gdy trawa jest mokra. Mokra trawa zwiększa niebezpieczeństwo wypadku (możliwość poślizgnięcia się osoby obsługującej). Kosiarkę należy odpowiednio zabezpieczyć przed deszczem. Koszenie należy przeprowadzać tylko przy świetle dziennym lub przy dobrym oświetleniu. Przed uruchomieniem urządzenia należy ustawić je na równej powierzchni. Podczas uruchamiania silnika urządzenie nie może być przechylone. Kosiarkę trawnikową można uruchamiać tylko po zamknięciu schowka akumulatora (Ö 9.2). Silnik należy uruchamiać przy zachowaniu szczególnej ostrożności, zgodnie ze wskazówkami podanymi w rozdziale „Uruchamianie urządzenia“ (Ö 12.). Zwrócić uwagę na odpowiednią odległość stóp od narzędzia tnącego. Urządzenie należy prowadzić, idąc powoli; nie wolno biec podczas eksploatacji urządzenia. Zbyt szybkie prowadzenie urządzenia może prowadzić do obrażeń ciała spowodowanych potknięciem się, poślizgnięciem itp. Silnik należy wyłączyć: – przed przechyleniem kosiarki podczas przejeżdżania przez inny teren (nie trawnik), – podczas przemieszczania kosiarki do koszonej powierzchni i z powrotem, –przed zdjęciem kosza na trawę. Należy uważać na zachowanie właściwej pozycji podczas pracy na pochyłości. Należy unikać koszenia na zbyt stromych zboczach ze względu na niebezpieczeństwo utraty kontroli nad urządzeniem. Należy zachować szczególną ostrożność w przypadku zmiany kierunku jazdy po pochyłości, co może prowadzić do utraty kontroli nad urządzeniem.261 DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL Kosić należy w poprzek zbocza, a nie w górę lub w dół tak, aby w przypadku utraty panowania nad urządzeniem lub potknięcia kosiarka nie zsunęła się na operatora lub inne osoby postronne. Uwaga – niebezpieczeństwo utraty równowagi! Szczególną ostrożność należy zachować również podczas poruszania się do tyłu oraz ciągnięcia kosiarki. W przypadku zawracania urządzeniem lub przyciągania go do siebie należy zachować szczególną ostrożność. Ze względów bezpieczeństwa urządzenia nie można używać na zboczach o nachyleniu przekraczającym 25° (46,6%). Niebezpieczeństwo zranienia! Kąt nachylenia zbocza 25° odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie. Należy pamiętać o bezwładnym ruchu narzędzi roboczych, trwającym kilka sekund. Nie wolno sprawdzać stanu noża podczas pracy kosiarki trawnikowej. Nie otwierać osłony wyrzutu trawy i nie zdejmować kosza, jeżeli nóż jest jeszcze w ruchu. Obracający się nóż może spowodować obrażenia. W żadnym wypadku nie należy zamocowywać jakichkolwiek przedmiotów na uchwycie kierującym (np. odzieży roboczej). Należy regularnie sprawdzać zamocowanie noża, jego ewentualne uszkodzenia oraz zużycie (Ö 13.6). Uwaga – niebezpieczeństwo zranienia! Nie zbliżać rąk lub stóp do obracających się elementów. Nie dotykać obracającego się noża. Zachować właściwą odległość od otworu wyrzutowego. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący. Należy unikać częstego włączania w ciągu krótkiego czasu, a szczególnie „zabawy“ przyciskiem uruchamiania. Niebezpieczeństwo przegrzania silnika! Nie należy nigdy podnosić lub przenosić kosiarki z pracującym silnikiem lub włożonym wtykiem bezpiecznym. Urządzenia nie wolno używać do przewożenia osób, a zwłaszcza dzieci lub przedmiotów. Wyłączyć silnik, wyjąć wtyk bezpieczny i sprawdzić, czy zatrzymało się narzędzie tnące: –przed wyjęciem akumulatora; – przed usunięciem przyczyny zablokowania lub niedrożności kanału wyrzutowego; –jeżeli kosiarka zacznie mocno wibrować. W tym przypadku należy sprawdzić całe urządzenie, a zwłaszcza narzędzie tnące, pod względem uszkodzenia i poluzowania części. Przed dalszą eksploatacją urządzenia należy wymienić uszkodzone części; luźne części należy zamocować lub dokręcić; – w przypadku natrafienia narzędzia tnącego na ciało obce: kamień, krawężnik, korzeń itp. Jeżeli istnieje konieczność skontrolowania narzędzia tnącego ze względu na ewentualne uszkodzenia. Nie wolno uruchamiać kosiarki trawnikowej z uszkodzonym lub zgiętym wałem noża lub wałem silnika. Uszkodzone części mogą spowodować obrażenia ciała! – przed sprawdzaniem i czyszczeniem kosiarki lub przed rozpoczęciem przy niej jakichkolwiek prac (np. regulacją wysokości koszenia, składaniem/regulacją uchwytu kierującego); – przed oddaleniem się od urządzenia lub jeżeli urządzenie pozostawione jest bez nadzoru; – przed podnoszeniem lub przenoszeniem urządzenia; – przed transportowaniem urządzenia.

4.7 Konserwacja, czyszczenie,

naprawa i przechowywanie Przed wszystkimi pracami przy urządzeniu, jego regulacją lub czyszczeniem wyłączyć silnik, wyciągnąć wtyk bezpieczny i ewentualnie wyjąć akumulator.0478 131 9917 G - PL

Wszystkie czynności przy narzędziu tnącym należy wykonywać w mocnych rękawicach. Przed przechowywaniem urządzenia w zamkniętym pomieszczeniu, konserwacją i czyszczeniem należy pozostawić je do całkowitego ostygnięcia. Należy przeprowadzać tylko czynności konserwacyjne opisane w tej instrukcji obsługi. Wykonanie innych czynności należy zlecić autoryzowanemu serwisowi. Firma VIKING zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowany serwis firmy VIKING. Dla dealerów firmy VIKING organizowane są regularne szkolenia; oferowana jest też informacja techniczna. Z pytaniami dotyczącymi urządzenia lub środków pomocniczych prosimy zawsze zwracać się do autoryzowanego Dealera firmy VIKING. Stosować wyłącznie wysokiej jakości narzędzia, osprzęt i części zamienne. W przeciwnym razie może dojść do wypadku, w którym zostaną poszkodowane osoby lub nastąpi uszkodzenie urządzenia. Firma VIKING zaleca stosowanie wyłącznie oryginalnych narzędzi, oryginalnego osprzętu i oryginalnych części zamiennych VIKING. Ich właściwości są dostosowane optymalnie do urządzenia i wymogów użytkownika. Oryginalne części zamienne VIKING rozpoznaje się po numerze części zamiennej VIKING, po napisie VIKING i ewentualnie po oznakowaniu części zamiennej VIKING. W przypadku małych części może być tylko oznakowanie. Wszystkie nakrętki, śruby i wkręty powinny być dobrze dokręcone dla zachowania gotowości eksploatacyjnej urządzenia. Należy regularnie sprawdzać zespół gromadzenia trawy pod kątem zużycia, uszkodzeń i prawidłowego działania. Jeżeli narzędzie tnące lub sama kosiarka natrafiły na przeszkodę lub jakieś ciało obce, to należy wyłączyć silnik, wyjąć wtyk bezpieczny i przeprowadzić dokładną kontrolę. Aby uniknąć pożaru, z okolicy otworów wentylacyjnych między maską silnika a obudową należy usuwać np. trawę, słomę, mech, liście lub wypływający smar. Jeżeli podczas prac konserwacyjnych usunięte zostały części lub urządzenia zabezpieczające, należy je niezwłocznie ponownie zamontować. Po użyciu kosiarkę należy starannie oczyścić. Nie stosować wysokociśnieniowych urządzeń czyszczących i nie czyścić kosiarki pod bieżącą wodą (np. za pomocą węża ogrodowego). Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia. Regularnie należy sprawdzać całe urządzenie, zwłaszcza przed jego dłuższym przechowywaniem, np. przed przerwą zimową, pod względem zużycia lub uszkodzeń. Zużyte lub uszkodzone części urządzenia należy wymienić dla zachowania bezpieczeństwa eksploatacji. Schłodzoną kosiarkę i akumulator oraz wtyk bezpieczny należy przechowywać w suchym, dobrze przewietrzonym i zamkniętym pomieszczeniu niedostępnym dla dzieci.

Wyeksploatowane urządzenie należy przekazać do odpowiedniej utylizacji. Przed utylizacją należy wykonać czynności, które uniemożliwią korzystanie z urządzenia. W celu zapobieżenia wypadkom należy usunąć wtyk bezpieczny i przewód elektryczny od przełącznika do silnika. Niebezpieczeństwo skaleczenia się nożem! Także wyeksploatowanej kosiarki trawnikowej nie można pozostawiać bez nadzoru. Urządzenie i nóż kosiarki należy przechowywać w miejscu niedostępnym dla dzieci. Akumulator należy utylizować osobno; nie wolno utylizować go razem z kosiarką trawnikową. Przed utylizacją akumulatora należy go rozładować (np. przez pozostawienie pracującego silnika); utylizację przeprowadzić w sposób bezpieczny i zgodny z przepisami ochrony środowiska.

5. Objaśnienie symboli

Uwaga! Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi.263 DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL MA 339 C: MA 339:

7.1 Informacje ogólne

● Przed rozpoczęciem wszystkich opisanych prac urządzenie należy ustawić stabilnie na poziomym, płaskim i twardym podłożu. ● Naładować akumulator (Ö 8.4).

7.2 Zamontowanie pojedynczego

uchwytu kierującego (MA 339 C) ● Pojedynczy uchwyt kierujący (1) ustawić w położeniu roboczym we wsporniku uchwytu kierującego (2) i przytrzymać. ● Lewy i prawy element zaciskowy (H) włożyć w sposób pokazany na rysunku do wspornika uchwytu kierującego (2). Podkładkę (E) założyć na śrubę (F); śrubę (F) przełożyć od środka na zewnątrz przez element zaciskowy i dolną część uchwytu kierującego. Niebezpieczeństwo zranienia! Osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. Ostrożnie – ostre noże! Po wyłączeniu silnika elektrycznego noże nadal się obracają. Przed konserwacją usunąć urządzenie blokujące (wtyk bezpieczny). MA 339: Uruchomić silnik. MA 339 C: Uruchomić silnik. MA 339 C: Wyłączyć silnik. Akumulator jest zbyt ciepły. Ładowanie rozpoczyna się dopiero po fazie chłodzenia lub akumulator może być używany dopiero po fazie chłodzenia. Akumulator jest uszkodzony i należy go wymienić.

standardowe Poz. Nazwa Liczba A urządzenie zasadnicze 1 B górna część kosza na trawę 1 C dolna część kosza na trawę 1 D sworzeń 2 N wtyk bezpieczny 1 O ładowarka P akumulator

• instrukcja obsługi 1 E podkładka 2 F śruba 1 G sworzeń 1 H element zaciskowy 2 I napinacz błyskawiczny 1 J śruba z łbem grzybkowym 2 K osłona przewodu 1 L pokrętło2 M uchwyt przewodu 1 Wyposażenie standardowe może się różnić w zależności od kraju i wersji urządzenia.

7. Przygotowanie urządzenia

do pracy Niebezpieczeństwo zranienia Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.). Przed rozpoczęciem wszelkich czynności przy kosiarce należy wyciągnąć wtyk bezpieczny (Ö 9.1). Stan naładowania dostarczanych akumulatorów wynosi ok. 30%. Dlatego przed pierwszym uruchomieniem kosiarki należy naładować akumulator.

● Założyć podkładkę (E). ● Włożyć sworzeń (G) w napinacz błyskawiczny (I) i obie części nakręcić razem na śrubę (F). ● Zamknąć napinacz błyskawiczny (3). ● Napinacz błyskawiczny (3) powinien być tak mocno dociągnięty, że będzie można go całkowicie zamknąć i mocno unieruchomić uchwyt kierujący we wsporniku uchwytu kierującego. W razie potrzeby należy poluzować napinacz błyskawiczny i wkręcić lub wykręcić śrubę (F). Zamontowanie przewodu elektrycznego: ● Przewód elektryczny (1) w sposób pokazany na rysunku włożyć do zaczepu labiryntowego (2) na wsporniku uchwytu kierującego. Zwrócić uwagę na prawidłową pozycję opaski zaciskowej (3) w zaczepie labiryntowym. ● Przewód elektryczny (1) wcisnąć w uchwyt (4) na kołnierzu uchwytu kierującego. W okolicy dolnej części uchwytu kierującego przewód elektryczny powinien ściśle przylegać do rury uchwytu kierującego.

7.3 Zamontowanie podwójnego

uchwytu kierującego (MA 339) Zamontowanie górnej części uchwytu kierującego: ●Śrubę z łbem grzybkowym (J) przełożyć przez osłonę przewodu (K) i zamocować przewód elektryczny (1). ● Podwójny uchwyt kierujący (2) założyć na obie dolne części uchwytu kierującego (3). Śruby z łbem grzybkowym (J) – po prawej stronie z osłoną przewodu (K), po lewej bez niej – przełożyć od środka na zewnątrz przez otwory i dokręcić pokrętła(L). Zamontowanie uchwytu przewodu: ● Przewód elektryczny (1) z uchwytem przewodu (M) zamocować na górnej części uchwytu kierującego. Na górnej części uchwytu zachować odległość

25 - 27 cm między uchwytem przewodu

7.4 Składanie kosza na trawę

● Górną część kosza na trawę (B) założyć na dolną część kosza (C). Zwrócić uwagę na prawidłową pozycję w prowadnicach (1). ● Sworznie (D) przecisnąć od środka przez przygotowane otwory. ● Lekko naciskając, doprowadzić do zablokowania się górnej części kosza na trawę (B) w części dolnej. ● Zakładanie kosza na trawę (Ö 9.5).

Kosiarki trawnikowe MA 339 i MA 339 C są zasilane akumulatorami. Stosuje się wyłącznie akumulatory STIHL litowo-jonowe typu AP. Dostarczone akumulatory są optymalnie dostosowane do przewidywanego zastosowania, ale można stosować wszystkie dostępne w specjalistycznym handlu akumulatory litowo-jonowe STIHL (AP 80, AP 115, AP 120, AP 160 ...). Po wymianie danych między układem elektronicznym kosiarki trawnikowej a założonym akumulatorem układ elektroniczny dostosowuje moc silnika elektrycznego do odpowiedniej pojemności.

8.2 Elektryczne podłączanie

ładowarki ● Włożyć wtyczkę (1) do gniazdka (2). ● Po podłączeniu ładowarki do napięcia przeprowadzany jest samoczynnie test. Podczas tego testu dioda LED (3) na ładowarce świeci przez ok. 1 sekundę na zielono, następnie na czerwono i ponownie gaśnie (Ö 8.6).

8.3 Wyjmowanie i wkładanie

akumulatora ● Otworzyć schowek akumulatora i wyciągnąć wtyk bezpieczny (Ö 9.1). Wyjmowanie akumulatora: ● Akumulator (1) wyciągnąć do góry. Wkładanie akumulatora: ● Lekko naciskając, włożyć akumulator (1) do schowka akumulatora i zamknąć pokrywkę.

8. Akumulator i ładowarka

8.4 Ładowanie akumulatora

● Wyjąć akumulator ze schowka (Ö 8.3). ● Podłączyć ładowarkę elektrycznie (Ö 8.2). ● Wsunąć akumulator (1) do ładowarki (2) do pierwszego oporu, a następnie docisnąć do ogranicznika. Zielone diody LED na akumulatorze i na ładowarce (3) sygnalizują aktywny proces ładowania. ● Po całkowitym naładowaniu akumulatora gasną diody LED na akumulatorze i na ładowarce. Wyjąć akumulator z ładowarki i włożyć do schowka akumulatora (Ö 8.3). Ładowanie Ładowarka rozpoznaje automatycznie typ akumulatora i odpowiednio dopasowuje proces ładowania. Podczas ładowania akumulatory są chłodzone wentylatorem w przypadku szybkiej ładowarki (AL 300, AL 500) lub naturalnym przepływem powietrza w pomieszczeniu w przypadku standardowej ładowarki (AL 100). Diody LED na akumulatorze wskazują przebieg ładowania (Ö 8.5). Po całkowitym naładowaniu akumulatora ładowarka wyłącza się automatycznie i gasną diody LED na akumulatorze i na ładowarce. Czas ładowania zależy od różnych czynników, np. od stanu akumulatora i temperatury otoczenia; dlatego czas ładowania może się różnić od podanego czasu ładowania (Ö 19.). W przypadku włożenia ciepłego akumulatora do ładowarki może wydłużyć się czas ładowania, ponieważ przed procesem ładowania akumulator musi być schłodzony.

8.5 Wskazania diod LED na

akumulatorze: ● Nacisnąć przycisk (1), aby uaktywnić wskazanie – wskazanie gaśnie automatycznie po 5 sekundach. Wskaźniki LED: Diody LED mogą świecić na zielono lub czerwono albo migać na czerwono. Dioda LED świeci na zielono. Dioda LED miga na zielono. Dioda LED świeci na czerwono. Dioda LED miga na czerwono. Zielone diody LED sygnalizują normalną pracę, czerwone diody LED oznaczają usterkę. Podczas ładowania: Świecenie i miganie diod LED wskazuje przebieg ładowania. Podczas ładowania pojemność, która właśnie została naładowana, jest wskazywana przez diodę LED migającą na zielono. Po zakończeniu ładowania diody LED wyłączają się automatycznie. Praca z urządzeniem: Świecenie i miganie diod LED wskazuje stan naładowania. Usterki Dioda LED świeci na czerwono Podczas ładowania: Akumulator jest zbyt ciepły lub zbyt zimny, aby mógł rozpocząć się proces ładowania. Po schłodzeniu lub podgrzaniu akumulatora ładowanie rozpoczyna się automatycznie. Praca z urządzeniem: Akumulator jest zbyt ciepły. Urządzenie się wyłącza – wyjąć akumulator z kosiarki i pozostawić do ostygnięcia. Cztery diody LED migają na czerwono Akumulator jest uszkodzony i należy go wymienić.

Trzy diody LED świecą na czerwono Kosiarka jest zbyt ciepła – pozostawić do schłodzenia. Trzy diody LED migają na czerwono Kosiarka jest uszkodzona i powinna być sprawdzona w autoryzowanym serwisie. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING.

8.6 Wskazania diody LED na

ładowarce ● Dioda LED (1) na ładowarce może świecić na zielono lub migać na czerwono. Stałe świecenie na zielono: Akumulator jest ładowany lub właśnie schłodzony i następnie rozpocznie się proces ładowania. Po naładowaniu akumulatora gaśnie zielona dioda LED. Miganie na czerwono: Ładowanie nie może się rozpocząć. Możliwe przyczyny: – Brak styku elektrycznego między akumulatorem a ładowarką – wyjąć akumulator i jeszcze raz założyć (Ö 8.4). – Uszkodzony akumulator (Ö 8.5). – Uszkodzona ładowarka – zlecić sprawdzenie ładowarki w autoryzowanym serwisie. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING.

Kosiarki trawnikowe MA 339 i MA 339 C są wyposażone we wtyk bezpieczny. Urządzenia można uruchomić tylko wtedy, gdy wtyk bezpieczny jest założony w odpowiednim położeniu w schowku akumulatora. Wtyk bezpieczny należy wyciągnąć przed transportem, czynnościami konserwacyjnymi i czyszczeniem oraz przed sprawdzaniem kosiarki trawnikowej. Wkładanie wtyku bezpiecznego: ● Otworzyć (Ö 9.2)schowek akumulatora. ● Wtyk bezpieczny (1) wcisnąć do oporu w cokół (2), a następnie ponownie zamknąć schowek akumulatora. Wyjmowanie wtyku bezpiecznego: ● Otworzyć (Ö 9.2)schowek akumulatora. ● Wtyk bezpieczny (1) wyjąć z cokołu(2) i przechowywać poza kosiarką.

9.2 Schowek akumulatora

Otwieranie schowka akumulatora: ● Lekko wcisnąć element zamykający (1) i odchylić pokrywę (2) do tyłu. Zamykanie schowka akumulatora: ● Zamknąć pokrywę (2), uważając, aby element zamykający (1) się zablokował.

9.3 Pojedynczy uchwyt kierujący

(MA 339 C) Kosiarka trawnikowa MA 339 C jest wyposażona w regulowany teleskopowy uchwyt kierujący. 1 Składanie uchwytu kierującego: Położenie transportowe (do czyszczenia urządzenia, łatwiejszego transportu i przechowywania): ● Ustawić minimalną wysokość uchwytu kierującego. ● Uchwyt kierujący (1) przytrzymać ręką i otworzyć napinacz błyskawiczny (2). ● Uchwyt kierujący (1) złożyć do przodu.

Podczas pracy schowek akumulatora musi być zawsze zamknięty. Niebezpieczeństwo zgniecenia! Zwolnienie napinacza błyskawicznego umożliwia złożenie lub zsunięcie uchwytu kierującego. Dlatego podczas otwierania napinacza błyskawicznego należy stale przytrzymywać ręką uchwyt kierujący (1) w najwyższym miejscu.

DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL ● W razie potrzeby można zamknąć napinacz błyskawiczny (2) i unieruchomić uchwyt kierujący w położeniu transportowym. Położenie robocze (do przepychania urządzenia): ● Uchwyt kierujący (1) podnieść do tyłu i przytrzymać ręką. ● Zamknąć napinacz błyskawiczny (2). ● Napinacz błyskawiczny (2) powinien być tak mocno dociągnięty, że będzie można go całkowicie zamknąć i mocno unieruchomić uchwyt kierujący we wsporniku uchwytu kierującego. W razie potrzeby należy poluzować napinacz błyskawiczny i wkręcić lub wykręcić śrubę (3). ● Wyregulować wysokość uchwytu kierującego. 2 Regulacja wysokości: Wysokość teleskopowego uchwytu kierującego można ustawiać bezstopniowo: ● Górną część uchwytu kierującego (4) przytrzymać ręką i otworzyć napinacz błyskawiczny (5). ● Górną część uchwytu kierującego (4) wyciągnąć z dolnej części uchwytu kierującego lub wsunąć do dolnej części uchwytu kierującego i ustawić odpowiednią wysokość uchwytu kierującego. ● Górną część uchwytu kierującego (4) przytrzymać ręką i zamknąć napinacz błyskawiczny (5). ● Napinacz błyskawiczny (5) powinien być tak mocno dociągnięty, że będzie można go całkowicie zamknąć i mocno unieruchomić górną część uchwytu kierującego w dolnej części uchwytu. W razie potrzeby należy poluzować napinacz błyskawiczny i obrócić nakrętkę radełkową (6).

9.4 Podwójny uchwyt kierujący

(MA 339) Składanie uchwytu kierującego: Położenie transportowe (do czyszczenia urządzenia, łatwiejszego transportu i przechowywania): ● Odkręcić pokrętła (1) w taki sposób, aby można było nimi łatwo poruszać w obu kierunkach i złożyć do przodu górną część uchwytu kierującego (2). Położenie robocze (do przepychania urządzenia): ● Górną część uchwytu kierującego (2) podnieść do tyłu i przytrzymać ręką. ● Dokręcić pokrętła(1). Zwrócić uwagę na prawidłowe położenie osłony przewodu (3).

Zamocowanie: ● Otworzyć i przytrzymać osłonę wyrzutu (1). ● Zamocować kosz na trawę (2), wprowadzając występy przytrzymujące (3) w uchwyty (4) na tylnej części urządzenia. ● Zamknąć osłonę wyrzutu (1). Zdejmowanie: ● Otworzyć i przytrzymać osłonę wyrzutu (1). ● Podnieść kosz na trawę (2) i zdjąć do tyłu. ● Zamknąć osłonę wyrzutu (1).

9.6 Centralna regulacja

wysokości koszenia Można ustawić pięć różnych wysokości koszenia, od 30 mm do 70 mm. Stopień1 = najmniejsza wysokość koszenia Stopień 5 = największa wysokość koszenia Kosiarki trawnikowe przeznaczone do Wielkiej Brytanii: Można ustawić sześć różnych wysokości koszenia w zakresie od 20 mm do 70 mm. Stopień S = najmniejsza wysokość koszenia Stopień 5 = największa wysokość koszenia Niebezpieczeństwo zgniecenia! Poprzez poluzowanie pokręteł można złożyć górną część uchwytu kierującego. W tym celu podczas odkręcania pokręteł należy trzymać jedną ręką górną część uchwytu kierującego (2) w najwyższym położeniu.

Regulacja wysokości koszenia: ● Dźwignię regulacji wysokości (1) lekko odsunąć od kosiarki trawnikowej, aż występy ustalające (2) zwolnią dźwignię. ● Zwiększanie wysokości koszenia: Zwiększyć wysokość koszenia kosiarki trawnikowej za pomocą dźwigni regulacji wysokości (1) (dźwignię przesuwa się do przodu). Zmniejszanie wysokości koszenia: Zmniejszyć wysokość koszenia kosiarki trawnikowej za pomocą dźwigni regulacji wysokości (1) (dźwignię przesuwa się do tyłu). ● Dźwignię regulacji wysokości (1) docisnąć do kosiarki trawnikowej, aż występy ustalające (2) wejdą w dźwignię. Wybraną wysokość koszenia można odczytać na pierwszym przednim występie ustalającym (3).

10.1 Informacje ogólne

Ładny, gęsty trawnik można uzyskać dzięki częstemu koszeniu i utrzymywaniu krótkiej trawy. W klimacie gorącym i suchym nie należy ścinać trawy zbyt krótko, ponieważ powoduje to wysychanie trawnika i jego wypalanie przez słońce, traci on przez to na wyglądzie! Koszenie przy zastosowaniu ostrego noża daje lepsze efekty wizualne, dlatego należy go regularnie ostrzyć (u Autoryzowanego Dealera firmy VIKING). Wydajność koszenia Wydajność (czas pracy akumulatora) zależy od właściwości trawy i wybranej wysokości koszenia. Sposoby zwiększania wydajności koszenia: ● częstsze koszenie trawnika, ● zwiększanie wysokości koszenia, ● zmniejszanie prędkości kosiarki, ● koszenie suchej trawy. W razie potrzeby można zakupić dodatkowe akumulatory litowo-jonowe STIHL (wyposażenie dodatkowe).

10.2 Koszenie na zboczach

Ze względów bezpieczeństwa kosiarkę wolno stosować tylko na stokach o nachyleniu do 25°. Kąt nachylenia zbocza 25° (46,6%) odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie.

10.3 Właściwe obciążenie silnika

elektrycznego Kosiarki nie włączać w wysokiej trawie lub przy najniższej wysokości koszenia. Kosiarka może być obciążana tylko w takim stopniu, aby prędkość obrotowa silnika elektrycznego nie uległa znaczącemu zmniejszeniu. W przypadku zmniejszania się prędkości obrotowej należy wybrać większą wysokość koszenia i/lub zmniejszyć prędkość posuwu.

10.4 Zasady postępowania w

przypadku zablokowania noża kosiarki Natychmiast wyłączyć silnik elektryczny i wyciągnąć wtyk bezpieczny. Następnie usunąć przyczynę usterki.

10.5 Termiczne zabezpieczenie silnika

elektrycznego przed przeciążeniem W przypadku przeciążenia silnika elektrycznego w czasie pracy wbudowane termiczne zabezpieczenie przed przeciążeniem wyłącza samoczynnie silnik elektryczny. Przyczyny przeciążenia: – koszenie zbyt wysokiej trawy lub zbyt nisko ustawiona wysokość koszenia, –zbyt duża prędkość posuwania się, – niedostateczne oczyszczenie kanałów powietrza chłodzącego (szczeliny wentylacyjne). Ponowne uruchomienie Po ochłodzeniu urządzenia, trwającym maksymalnie 10 min (w zależności od temperatury otoczenia), możliwe jest ponowne uruchomienie urządzenia (Ö 12.). Aby zapobiec uszkodzeniom, najmniejszą wysokość koszenia należy ustawiać tylko na trawnikach, na których nie ma nierówności.

10. Wskazówki dotyczące

11.1 Wtyk bezpieczny

Silnik elektryczny można uruchomić tylko po założeniu wtyku bezpiecznego (Ö 9.1).

11.2 Obsługa oburęczna

Silnik elektryczny można włączyć tylko po naciśnięciu i przytrzymaniu przycisku uruchamiania prawą ręką, a następnie przyciągnięciu lewą ręką dźwigni hamulca silnika do uchwytu kierującego.

11.3 Hamulec wybiegowy silnika

Po puszczeniu dźwigni hamulca silnika nóż kosiarki zatrzyma się w ciągu niecałych 3 sekund. Wmontowany hamulec wybiegowy silnika skraca czas wybiegu silnika potrzebny do zatrzymania się noża.

12.1 Przygotowanie do pracy

● Naładować akumulator (Ö 8.4). ● Włożyć wtyk bezpieczny (Ö 9.1).

12.2 Włączanie kosiarki

trawnikowej ● Nacisnąć i przytrzymać przycisk uruchamiania (1). Dźwignię hamulca silnika (2) przyciągnąć do uchwytu kierującego i przytrzymać. ● Przycisk uruchamiania (1) można zwolnić po przyciągnięciu dźwigni hamulca silnika (2).

12.3 Wyłączanie kosiarki

trawnikowej ● Zwolnić dźwignię hamulca silnika (1). Silnik i nóż kosiarki zatrzymują się całkowicie po krótkim czasie wybiegu.

12.4 Wskaźnik napełnienia kosza

Kosz na trawę jest wyposażony we wskaźnik napełnienia (1) znajdujący się na górnej części kosza. Strumień powietrza, powstający w wyniku wirowania noża i umożliwiający napełnienie kosza, podnosi wskaźnik napełnienia (2): Kosz na trawę służy do gromadzenia ściętej trawy. Przy napełnionym koszu strumień powietrza jest mniejszy, a wskaźnik napełnienia obniża się (3): ● Opróżnić kosz napełniony trawą (Ö 12.5).

12.5 Opróżnianie kosza na trawę

● Wyłączyć silnik (Ö 12.3) i odczepić kosz na trawę (Ö 9.5). ● Otworzyć klamrę (1) kosza na trawę i odchylić górną część kosza (2) do góry. ● Chwycić kosz na trawę w sposób pokazany na rysunku za uchwyty w górnej części kosza (3) i w dolnej części kosza (4) i opróżnić kosz.

13.1 Informacje ogólne

Coroczna konserwacja w autoryzowanym serwisie: Kosiarka powinna być raz w roku sprawdzana przez autoryzowany serwis. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING.

12. Uruchamianie urządzenia

Niebezpieczeństwo zranienia! Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.). Silnika nie należy uruchamiać w wysokiej trawie lub przy najniższej wysokości koszenia, ponieważ wtedy uruchomienie silnika jest utrudnione.

Niebezpieczeństwo zranienia Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.). Przed rozpoczęciem wszelkich czynności przy kosiarce należy wyciągnąć wtyk bezpieczny (Ö 9.1). 220478 131 9917 G - PL

13.2 Czyszczenie urządzenia

Okresy międzyobsługowe: Po każdym użyciu ● Wyjąć akumulator (Ö 8.3). ● Zdjąć kosz na trawę (Ö 9.5). Położenie umożliwiające czyszczenie kosiarki MA 339 C: ● Złożyć pojedynczy uchwyt kierujący (Ö 9.3). ● Podnieść osłonę wyrzutu (1), przechylić kosiarkę trawnikową i postawić ją na wsporniku uchwytu kierującego (2). ● Uchwyt kierujący (3) położyć na podłożu i za pomocą napinacza błyskawicznego (4) unieruchomić w tym położeniu. Położenie umożliwiające czyszczenie kosiarki MA 339: ● Złożyć podwójny uchwyt kierujący (Ö 9.4). ● Przechylić kosiarkę trawnikową i ustawić na dolnych częściach uchwytu kierującego (5). Wskazówki dotyczące czyszczenia: Po zakończeniu pracy urządzenie należy gruntownie oczyścić. Staranne obchodzenie się z urządzeniem chroni je przed uszkodzeniem i wydłuża czas jego eksploatacji. Należy oczyścić prowadnice powietrza chłodzącego (szczeliny wentylacyjne) między maską silnika a dolną częścią obudowy, aby umożliwić odpowiednie chłodzenie silnika. Wyczyścić nóż. Dolną część kosiarki oczyścić przy użyciu szczotki i wody. Przedtem usunąć przy pomocy patyka resztki trawy osadzone w obudowie i w kanale wyrzutowym. Nie kierować strumienia wody na części silnika, uszczelki, miejsca ułożyskowania i elementy elektryczne (np. akumulatory i przełączniki). Może to spowodować konieczność przeprowadzenia drogich napraw. Do usuwania zanieczyszczeń, których nie można usunąć za pomocą wody i szczotki lub szmatki, firma VIKING zaleca stosowanie specjalnego środka czyszczącego (np. firmy STIHL).

13.3 Silnik elektryczny i koła

Silnik elektryczny nie wymaga obsługi. Łożyska kół są bezobsługowe.

Okresy międzyobsługowe: Przed każdym użyciem Sprawdzić wzrokowo, czy akumulator nie jest uszkodzony. Nie wolno używać akumulatorów z widocznymi uszkodzeniami (np. z rysami, wypływającym płynem akumulatorowym).

Okresy międzyobsługowe: Przed każdym użyciem Sprawdzić, czy przewód przyłączeniowy nie jest uszkodzony, a szczeliny wentylacyjne nie są zanieczyszczone.

13.6 Obsługa noża kosiarki

Konserwacja: Przed każdym użyciem ● Obrócić kosiarkę trawnikową do położenia umożliwiającego czyszczenie (Ö 13.2). ● Oczyścić nóż kosiarki (1) i sprawdzić uszkodzenia (karby lub pęknięcia) i stopień zużycia; ewentualnie wymienić. ● Grubość noża należy sprawdzić przynajmniej w 5 miejscach za pomocą suwmiarki (2). Minimalna grubość powinna być zachowana także w okolicy skrzydeł noża. ● Liniał (3) przyłożyć do przedniej krawędzi noża i zmierzyć głębokość szlifowania. Granice zużycia: Grubość noża powinna w każdym miejscu wynosić przynajmniej 1,6 mm. Niebezpieczeństwo zranienia! Przed przechyleniem kosiarki należy ustawić ją na twardym, poziomym i równym miejscu. Podczas wykonywania czynności w pozycji ułatwiającej czyszczenie urządzenie może się przewrócić. Należy zawsze stać z boku urządzenia. Nie wolno wykonywać prac serwisowych z przodu lub z tyłu urządzenia.

DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL Podczas ostrzenia narzędzi tnących należy przestrzegać maksymalnej głębokości szlifowania wynoszącej 5mm. Jeżeli w kosiarce trawnikowej nie został zamontowany dostarczony nóż, lecz np. dostępny jako wyposażenie dodatkowe nóż do mulczowania, to obowiązuje odpowiednia granica zużycia ( zob. instrukcja obsługi KIT 339).

zamontowanie noża kosiarki 1 Wymontowanie: ● Użyć odpowiedniego kloca drewnianego (1) do przytrzymania noża kosiarki (2). ● Wykręcić śrubę noża(3) i zdjąć nóż kosiarki (2). 2 Zamontowanie: ● Oczyścić powierzchnię przylegania noża i tuleję noża. ● Nóż kosiarki (2) zamontować z odgiętymi krawędziami skierowanymi do góry. Występy przytrzymujące (4) muszą być umieszczone w otworach (5) noża kosiarki. ● Użyć odpowiedniego kloca drewnianego (1) do przytrzymania noża kosiarki (2). ●Śrubę noża(3) dokręcić momentem

13.8 Ostrzenie noża kosiarki

Firma VIKING zaleca, aby noże kosiarek były ostrzone przez autoryzowany serwis. Niewłaściwe ostrzenie noża (niewłaściwy kąt ostrzenia, niewyrównoważenie itp.) wpływa na działanie urządzenia. Instrukcja ostrzenia noża: ● Wymontować nóż kosiarki (Ö 13.7). ● Podczas ostrzenia schładzać nóż kosiarki, np. wodą. Nie wolno dopuścić do wystąpienia niebieskawego zabarwienia, ponieważ oznaczałoby to obniżenie zdolności tnących ostrza. ● Nóż należy ostrzyć równomiernie, aby zapobiec drganiom wynikającym z niewyrównoważenia. ● Należy ostrzyć pod kątem 30°. ● Po ostrzeniu należy ewentualnie usunąć drobnoziarnistym papierem ściernym zadzior powstały na krawędzi tnącej.

13.9 Przechowywanie (przerwa

zimowa) Przechowywanie kosiarki: wyciągnąć wtyk bezpieczny i wyjąć akumulator. Niebezpieczeństwo zranienia! Zużyty lub uszkodzony nóż może odłamać się i spowodować bardzo poważne obrażenia. W związku z tym należy przestrzegać przepisów dotyczących konserwacji noża. Nie wolno uruchamiać kosiarki trawnikowej zwłaszcza w przypadku uszkodzenia lub zużycia zespołu tnącego (składającego się z noża kosiarki, śruby noża i mocowania noża). Noże mogą ulegać zróżnicowanemu zużyciu w zależności od miejsca i czasu eksploatacji. Jeżeli urządzenie używane jest na piaszczystym podłożu lub w suchym otoczeniu, to nóż ulega dużo szybszemu zużyciu. Podczas wymiany noża kosiarki należy zawsze wymienić także śrubę noża(4). Aby nie uszkodzić śruby noża, do odkręcania i dokręcania należy używać nasadki sześciokątnej (22 mm).

Niebezpieczeństwo zranienia! Nóż kosiarki (2) wolno zamontować tylko w sposób pokazany na rysunku. Łączniki (6) muszą być skierowane w dół, a odgięte łopatki noża – do góry. Należy przestrzegać wymaganego momentu dokręcania dla śrub noża, który wynosi 10 - 15Nm, gdyż gwarantuje to niezawodne zamocowanie narzędzia tnącego. Śrubę noża (3) zabezpieczyć dodatkowo preparatem Loctite 243. Niebezpieczeństwo zranienia! Przed zamontowaniem noża sprawdzić, czy nie występują uszkodzenia. Nóż powinien zostać wymieniony, jeżeli widoczne są zagłębienia i rysy lub jeżeli ostrze zostało zeszlifowane powyżej maksymalnej granicy zużycia wynoszącej 5 mm lub jeżeli w pewnym miejscu nóż jest cieńszy niż 1,6 mm (Ö 13.6).0478 131 9917 G - PL

Wtyk bezpieczny i kosiarkę należy przechowywać osobno; wtyk bezpieczny powinien być zabezpieczony przed dostępem nieupoważnionych osób, a zwłaszcza dzieci. Kosiarkę należy przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Należy zabezpieczyć ją przed nieuprawnionym użyciem (np. przez dzieci). Przechowywać tylko sprawną technicznie kosiarkę; w razie potrzeby złożyć uchwyt kierujący. Wszystkie nakrętki, śruby i wkręty powinny być dobrze dokręcone, wymienić nieczytelne etykiety na urządzeniu z informacjami o zagrożeniu i ostrzeżeniami, sprawdzić całe urządzenie pod względem zużycia lub uszkodzenia. Wymienić zużyte lub uszkodzone części. Przed przechowywaniem urządzenia należy usunąć ewentualne usterki. W przypadku dłuższego przestoju kosiarki (przerwa zimowa) należy uwzględnić następujące punkty: ● Starannie oczyścić wszystkie zewnętrzne części urządzenia. ● Dobrze nasmarować lub naoliwić wszystkie części ruchome. Składowanie akumulatorów: Wyjąć akumulator ze schowka lub ładowarki i przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Należy zabezpieczyć akumulator przed nieuprawnionym użyciem (np. przez dzieci). Rezerwowy akumulator należy używać na zmianę; nie przechowywać go bezużytecznie. W celu uzyskania optymalnego czasu eksploatacji akumulatorów należy je przechowywać w temperaturze od 10 do 20°C i przy naładowaniu w ok. 30 proc. Przechowywanie ładowarki: Wyjąć akumulator i wyciągnąć wtyczkę. Ładowarkę należy przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Należy zabezpieczyć ją przed nieuprawnionym użyciem (np. przez dzieci).

14.1 Przenoszenie i mocowanie

kosiarki trawnikowej Przenoszenie urządzenia: ● Podnosząc kosiarki trawnikowe, należy trzymać wyłącznie za uchwyty transportowe (1, 2). Należy zawsze zwracać uwagę na odpowiednią odległość noża kosiarki od części ciała, a zwłaszcza od stóp i nóg. ● Kosiarkę trawnikową należy przenosić przy użyciu obu rąk, trzymając jedną ręką za górny uchwyt transportowy (2), a drugą ręką – za dolny uchwyt transportowy (1) lub ● przenosić kosiarkę trawnikową, trzymając jedną ręką za górny uchwyt transportowy (2). Mocowanie urządzenia: ● Kosiarki trawnikowe należy zamocować na powierzchni ładunkowej za pomocą odpowiednich elementów mocujących. ● Liny lub pasy zamocować do uchwytów (1, 2). Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia VIKING, należy przestrzegać następujących wskazówek.

1. Części zużywające się

Nawet w przypadku właściwej eksploatacji urządzeń VIKING niektóre części ulegają normalnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy. Należą do nich m.in.: –nóż – kosz na trawę –akumulator

Niebezpieczeństwo zranienia! Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (Ö 4.). Przed rozpoczęciem wszelkich czynności przy kosiarce trawnikowej należy wyciągnąć wtyk bezpieczny (Ö 9.1). Akumulatory litowo-jonowe należy transportować ze szczególną ostrożnością (Ö 4.2).

15. Ograniczanie zużycia i

zapobieganie uszkodzeniom273 DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL

2. Przestrzeganie zaleceń instrukcji

obsługi Urządzenie VIKING należy eksploatować, konserwować i przechowywać w sposób przedstawiony w instrukcji obsługi. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia. Dotyczy to przede wszystkim: –niewłaściwego podłączenia elektrycznego (napięcia), – dokonywania zmian w urządzeniu bez zgody firmy VIKING, – korzystania z narzędzi lub osprzętu, które nie zostały dopuszczone dla danego urządzenia, nie są odpowiednie lub są niskiej jakości, – niezgodnej z przeznaczeniem eksploatacji urządzenia, – wykorzystywania urządzenia podczas imprez sportowych lub w zawodach, –szkód wynikłych z eksploatacji urządzenia z uszkodzonymi częściami.

3. Czynności konserwacyjne

Należy regularnie wykonywać wszystkie czynności podane w rozdziale "Konserwacja". Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie Dealerowi. Firma VIKING zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowany serwis firmy VIKING. Dla dealerów firmy VIKING organizowane są regularne szkolenia; oferowana jest też informacja techniczna. W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpowiada użytkownik. Zalicza się do nich m.in.: – uszkodzenia silnika w następstwie niedokładnego oczyszczenia kanałów powietrza chłodzącego (szczeliny wentylacyjne), –korozję i inne uszkodzenia wynikłe z niewłaściwego składowania, – uszkodzenie urządzenia wynikłe z używania części zamiennych niskiej jakości, – uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach, które nie należą do Dealera. Skoszonej trawy nie należy wyrzucać do śmieci – powinna ona podlegać kompostowaniu. Opakowanie, urządzenie i osprzęt zostały wyprodukowane z materiałów będących surowcami wtórnymi, w związku z czym należy je odpowiednio utylizować. Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców. Z tego względu po upływie okresu eksploatacji należy urządzenie przekazać do punktu skupu surowców wtórnych. Należy zwrócić szczególną uwagę na informacje zamieszczone w rozdziale „Utylizacja“ (Ö 4.8). Skontaktować się z organizacją odzysku lub z Autoryzowanym Dealerem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów. Odpady, takie jak akumulatory, należy odpowiednio utylizować. Przestrzegać lokalnych przepisów prawnych. Nie utylizować akumulatorów z odpadami komunalnymi, lecz przekazać je Dealerowi lub oddać w punkcie zbiórki odpadów specjalnych. Skontaktować się z organizacją odzysku lub z autoryzowanym serwisem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów. Zaleca się korzystanie z usług autoryzowanego serwisu firmy VIKING.

16.1 Obowiązek zbierania zużytych

urządzeń Zobowiązujemy się do zbierania naszych zużytych urządzeń oznaczonych znakiem ochrony środowiska; zbiórka będzie przeprowadzana przez naszą firmę lub firmę działającą na nasze zlecenie w celu ponownego użycia urządzeń/podzespołów lub recyklingu materiałów zgodnego z obowiązującymi przepisami. Nóż kosiarki

16. Ochrona środowiska

17. Typowe części zamienne0478 131 9917 G - PL

Akumulator STIHL Dealerzy firmy VIKING udzielają informacji dotyczących składania zamówień. Firma VIKING GmbH Hans Peter Stihl-Straße 5 A6336 Langkampfen / Kufstein oświadcza, że następujące urządzenie kosiarka ręczna, akumulatorowa (MA)

ładowarka odpowiada następującym dyrektywom WE: 2000/14/EC, 2002/96/EC, 2004/108/EC, 2006/42/EC, 2006/66/EC, 2011/65/EC Urządzenia te zostały skonstruowane i wyprodukowane zgodnie z następującymi normami: EN 60335-1, EN 60335-2-29, EN 60335-2-77 Zastosowana procedura oceny zgodności: załącznik VIII (2000/14/EC) Nazwa i adres jednostki certyfikującej: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Miejsce złożenia i przechowywania Dokumentacji technicznej: Johann Weiglhofer VIKING GmbH Rok produkcji i numer serii są podane na tabliczce znamionowej urządzenia. Zmierzony poziom mocy akustycznej: 89,1 dB(A) Gwarantowany poziom mocy akustycznej: 90 dB(A) Langkampfen, 2015-01-02 (RRRR-MM-DD) VIKING GmbH Kierownik Działu Badawczo- Rozwojowego Podczas wymiany noża lub jego montażu należy wymienić elementy mocujące nóż kosiarki (np. śrubę noża). Części zamienne są dostępne w autoryzowanym serwisie firmy VIKING.

18. Deklaracja zgodności CE

Producent: VIKING Typ: MA 339.0 MA 339.0 C nr identyfikacji serii: 6320 Producent: STIHL Typ: AL 100 AL 300 AL 500 nr identyfikacji serii: 4850

Akumulator: Typ litowo-jonowy Urządzenie może być używane z akumulatorami STIHL typu AP. Czas pracy urządzenia zależy od energii zmagazynowanej w akumulatorze ( np. 160 Wh w przypadku AP 160). Ładowarka AL 100 / Ładowarka AL 300 / Ładowarka AL 500: Napięcie zasilające 220 - 240 V Częstotliwość 50 Hz Klasa ochronności II Stopień ochrony IP20 Dopuszczalny zakres temperatury ładowania +5°C do +40°C Ładowarka AL 100: Znamionowe natężenie prądu 0,6 A Pobór mocy 75 W Prąd ładowania 1,6 A Masa 0,8 kg Czas ładowania AP 115: - do 80 % pojemności 110 min - do 100 % pojemności 140 min Czas ładowania AP 120: - do 80 % pojemności 120 min - do 100 % pojemności 140 min Czas ładowania AP 160:275 DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL - do 80 % pojemności 150 min - do 100 % pojemności 165 min Ładowarka AL 300: Znamionowe natężenie prądu 2 A Pobór mocy 320 W Prąd ładowania 6,5 A Masa 1,2 kg Czas ładowania AP 115: - do 80 % pojemności 25 min - do 100 % pojemności 55 min Czas ładowania AP 120: - do 80 % pojemności 30 min - do 100 % pojemności 60 min Czas ładowania AP 160: - do 80 % pojemności 35 min - do 100 % pojemności 60 min Ładowarka AL 500: Znamionowe natężenie prądu 2,6 A Pobór mocy 570 W Prąd ładowania 12 A Masa 1,2 kg Czas ładowania AP 115: - do 80 % pojemności 20 min - do 100 % pojemności 25 min Ładowarka AL 100: Czas ładowania AP 120: - do 80 % pojemności 30 min - do 100 % pojemności 60 min Czas ładowania AP 160: - do 80 % pojemności 35 min - do 100 % pojemności 60 min MA 339.0 / MA 339.0 C: Nr identyfikacji serii 6320 Silnik, rodzaj konstrukcji Silnik elektryczny Producent Domel Typ silnik EC Napięcie zasilające 36 V Pobór mocy 600 W Klasa ochronności III Stopień ochrony IPX 0* Urządzenie tnące nóż listwowy Szerokość koszenia 37 cm Prędkość obrotowa urządzenia tnącego 3100 obr/min Napęd noża listwowego stały Moment dokręcania śruby noża10 - 15Nm Ø koła przedniego 150 mm Ø koła tylnego 180 mm Kosz na trawę 40 l Wysokość koszenia 30 - 70 mm Wysokość koszenia (tylko Wielka Brytania) 20 - 70 mm Zgodnie z dyrektywą 2000/14/EC: Ładowarka AL 500: Gwarantowany poziom mocy akustycznej L WAd 90 dB(A) Zgodnie z dyrektywą 2006/42/EC: Poziom ciśnienia akustycznego na stanowisku pracy L

77 dB(A) Niepewność pomiarowa K

• Cel ochrony IPX 1 osiąga się przez zastosowanie odpowiednich podzespołów. MA 339.0: Wartość przyspieszenia drgań wg normy EN 12096: Zmierzona wartość

0,63 m/s² Niepewność pomiarowa K

0,32 m/s² Pomiar zgodnie z EN 20643 Wymiary dł./szer./wys. 122/42/107 cm Masa (bez akumulatora) 12 kg MA 339.0 C: Wartość przyspieszenia drgań wg normy EN 12096: Zmierzona wartość

1,02 m/s² Niepewność pomiarowa K

Przewożenie akumulatorów STIHL: Akumulatory STIHL spełniają warunki wymienione w przepisach ONZ ST/SG/AC.10/11/Rev.5, część III, podrozdział 38.3. Użytkownik korzystający z transportu drogowego może przewodzić akumulatory STIHL do miejsca zastosowania urządzenia bez spełniania dodatkowych wymagań. Podczas transportu powietrznego lub morskiego należy przestrzegać przepisów krajowych. Dokładniejsze wskazówki dotyczące transportu, zob. www.stihl.com/safety- data-sheets REACH: Rozporządzenie REACH wydane przez Wspólnotę Europejską dotyczy rejestracji, oceny i dopuszczania substancji chemicznych. Informacje dotyczą rozporządzenia REACH (WE) nr 1907/2006 – zob. www.stihl.com/reach Usterka: Nie można uruchomić silnika Możliwa przyczyna: –Niecałkowite naładowanie akumulatora (na akumulatorze miga zielona dioda LED) –Nieprawidłowe założenie akumulatora –Niezałożony wtyk bezpieczny – Przycisk uruchamiania nie został naciśnięty –Przeciążenie silnika z powodu zbyt wysokiej lub zbyt wilgotnej trawy –Zadziałanie zabezpieczenia silnika – Akumulator zbyt zimny lub zbyt ciepły (na akumulatorze świeci się czerwona dioda LED) – Kosiarka zbyt ciepła (na akumulatorze świecą trzy czerwone diody LED) – Wilgoć w urządzeniu i/lub akumulatorze –Kanał pracy noża jest niedrożny – Uszkodzenie bezpiecznika we wtyku bezpiecznym – Uszkodzenie urządzenia (na akumulatorze migają trzy czerwone diody LED) Usunięcie usterki: –Naładować akumulator (Ö 8.4) –Umieścić akumulator w schowku akumulatora (Ö 8.3) –Włożyć wtyk bezpieczny (Ö 9.1) –Nacisnąć przycisk uruchamiania (Ö 12.2) – Nie uruchamiać silnika w wysokiej trawie, odpowiednio dopasować wysokość koszenia (Ö 9.6) – Pozostawić urządzenie do ostygnięcia (Ö 10.5) – Pozostawić akumulator do ogrzania lub schłodzenia (Ö 8.4) –Wyjąć akumulator ze schowka akumulatora i osuszyć, oczyścić lub wysuszyć schowek akumulatora (Ö 8.3) –Oczyścić kanał pracy noża (Ö 13.2) –Wymienić wtyk bezpieczny (#) Usterka: Silnik elektryczny wyłącza się podczas pracy Możliwa przyczyna: –Zbyt ciepły akumulator lub moduł układu elektronicznego – Usterka elektryczna –Niecałkowite naładowanie akumulatora – Nieprawidłowe założenie wtyku bezpiecznego –Urządzenie uległo przeciążeniu z powodu koszenia zbyt wysokiej lub zbyt wilgotnej trawy – Usterka w kosiarce Usunięcie usterki: –Wyjąć akumulator ze schowka, kosiarkę i akumulator pozostawić do schłodzenia (Ö 8.3) –Wyjąć akumulator ze schowka i ponownie założyć (Ö 8.3) –Naładować akumulator (Ö 8.4) –Włożyć wtyk bezpieczny (Ö 9.1) – Dopasować wysokość i prędkość koszenia do warunków koszenia (Ö 9.6) –Naprawić kosiarkę (#) Usterka: Mocne drgania podczas pracy Możliwa przyczyna: – Poluzowana śruba noża –Niewyrównoważony nóż Usunięcie usterki: –Dokręcić śrubę noża (Ö 13.7) –Naostrzyć (wyrównoważyć) nóż lub go wymienić (Ö 13.8) Usterka: Niestaranne koszenie, trawnik żółknie Możliwa przyczyna: –Stępiony lub zużyty nóż kosiarki –Prędkość jazdy jest za duża w stosunku do wysokości koszenia Usunięcie usterki: –Naostrzyć lub wymienić nóż kosiarki (Ö 13.8) – Zmniejszyć prędkość jazdy i/lub wybrać właściwą wysokość koszenia (Ö 9.6)

20. Wykrywanie usterek

# ewent. zwrócić się do dealera, którego poleci firma VIKING.277 DEENFRNLITESPTNOSVFIDASKTRHU PL 0478 131 9917 G - PL Usterka: Utrudnione włączanie silnika elektrycznego lub spadek jego mocy Możliwa przyczyna: –Rozładowany akumulator – Koszenie zbyt wysokiej lub zbyt wilgotnej trawy – Kanał pracy noża jest niedrożny –Nóż kosiarki jest stępiony lub zużyty Usunięcie usterki: –Naładować akumulator (Ö 8.4) – Dopasować wysokość i prędkość koszenia do warunków koszenia (Ö 9.6) –Oczyścić kanał pracy noża (Ö 13.2) –Naostrzyć lub wymienić nóż kosiarki (Ö 13.8) Usterka: Kanał wyrzutowy jest niedrożny Możliwa przyczyna: –Nóż kosiarki jest zużyty – Koszenie zbyt wysokiej lub zbyt wilgotnej trawy Usunięcie usterki: –Wymienić nóż kosiarki (Ö 13.7) – Dopasować wysokość i prędkość koszenia do warunków koszenia (Ö 9.6) Usterka: Zbyt krótki czas pracy Możliwa przyczyna: –Niecałkowite naładowanie akumulatora – Koszenie zbyt wysokiej lub zbyt wilgotnej trawy – Kanał pracy noża jest niedrożny –Nóż kosiarki jest stępiony lub zużyty –Akumulator osiągnął lub przekroczył planowany czas eksploatacji Usunięcie usterki: –Naładować akumulator (Ö 8.4) – Dopasować wysokość i prędkość koszenia do warunków koszenia (Ö 9.6) –Oczyścić kanał pracy noża (Ö 13.2) –Naostrzyć lub wymienić nóż kosiarki (Ö 13.8) – Sprawdzić akumulator, ewentualnie wymienić (#) Usterka: Akumulator nie jest ładowany, chociaż dioda LED na ładowarce świeci na zielono Możliwa przyczyna: – Akumulator zbyt zimny lub zbyt ciepły (na akumulatorze świeci się czerwona dioda LED) Usunięcie usterki: – Pozostawić akumulator do ogrzania lub schłodzenia (Ö 8.4). Ładowarka może być używana tylko w zamkniętych i suchych pomieszczeniach w temperaturze od 5 do 40°C. Usterka: Akumulator nie jest ładowany, nie świeci żadna dioda LED Możliwa przyczyna: – Brak elektrycznego styku między ładowarką a akumulatorem – Wadliwe zasilanie ładowarki napięciem Usunięcie usterki: –Wyjąć akumulator ze schowka akumulatora i ponownie założyć (Ö 8.3) –Podłączyć ładowarkę elektrycznie (Ö 8.2) – Sprawdzić instalację elektryczną – Sprawdzić ładowarkę, ewentualnie wymienić (#) Usterka: Dioda LED na ładowarce miga na czerwono Możliwa przyczyna: – Brak elektrycznego styku między ładowarką a akumulatorem – Uszkodzony akumulator (4 diody LED na akumulatorze migają przez ok. 5 sekund na czerwono) – Uszkodzona ładowarka Usunięcie usterki: –Wyjąć akumulator ze schowka akumulatora i ponownie założyć (Ö 8.3) – Sprawdzić akumulator, ewentualnie wymienić (#) – Sprawdzić ładowarkę, ewentualnie wymienić (#)0478 131 9917 G - PL

21.1 Potwierdzenie przekazania

21.2 Potwierdzenie obsługi

serwisowej Niniejszą instrukcję obsługi należy przekazać Dealerowi firmy VIKING wykonującemu czynności serwisowe. W wydrukowanych polach Dealer potwierdza wykonanie czynności serwisowych.

serwisowych Data wykonania obsługi serwisowej Data następnej obsługi serwisowej
