BRUKSANVISNING MB 443 T VIKING

25° helning på skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal flate.

på styreunderdelen med

Slå av motoren när du skal ta ut eller sette på plass oppsamleren.

Motoren må slås av när klippehøyden skal justeres.

Ikke klipp när gresset er vått eller när det regner!

25° helning på skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal flate.

Tenk på følgende när kniven skal slipes:

29= låseskiven med et tiltrekkingsmoment på 60 - 65 Nm.

OBS!

Det foreskrevne tiltrekkings - momentet for knivskruen må overholdes nøye, ellers kan det være at klippeen - heten ikke sitter sikkert.

Skift alltid ut låseskiven (29) när kniven monteres.

Gi denne bruksanvisningen til VIKING-forhandleren när du skal få utfört vedlikehold på ditt VIKING-produkt.

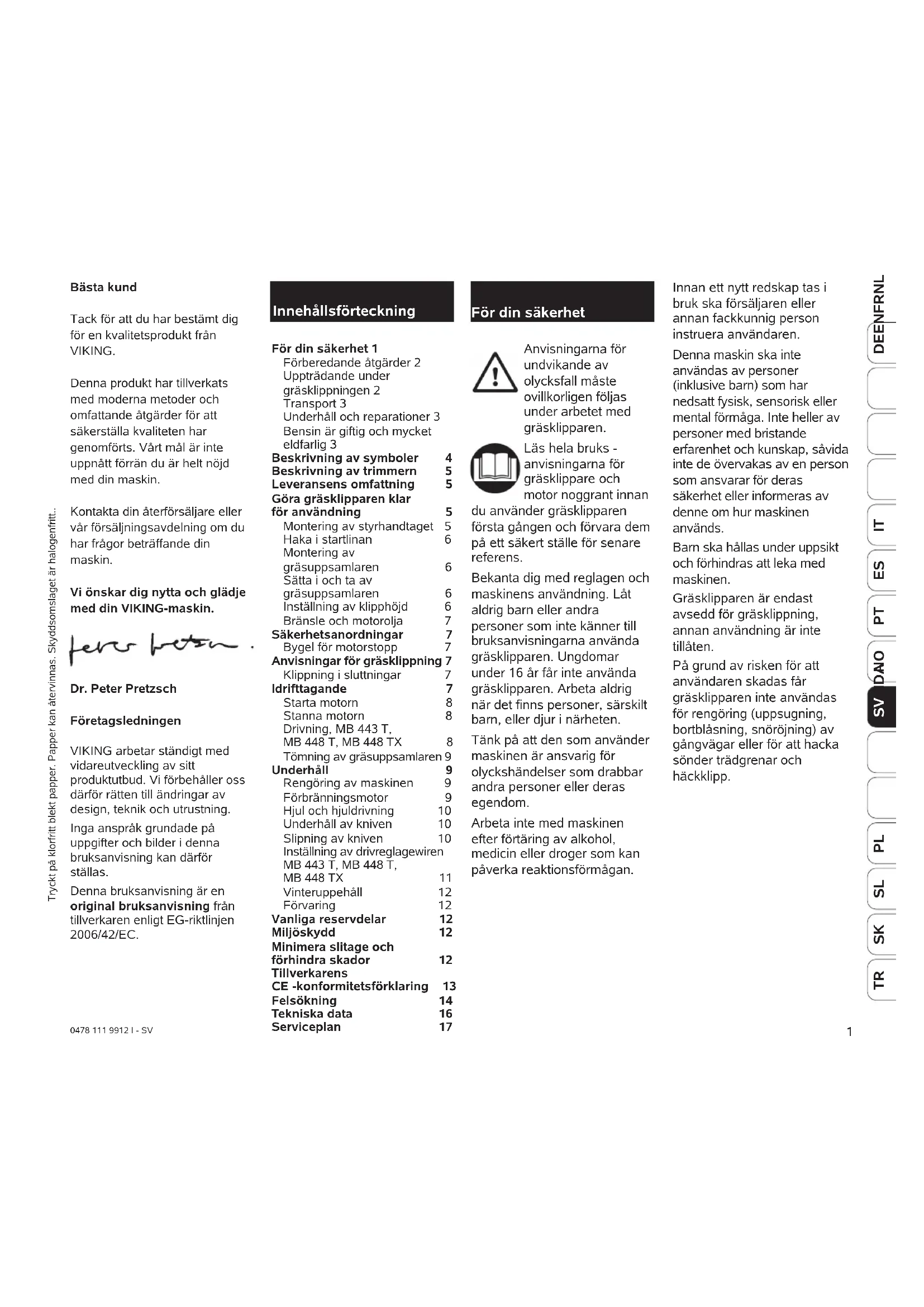

Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING.

Denna produkt har tillverkats med moderna metoder och omfattande åtgärder för att säkerställa kvaliteten har genomförts. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin.

Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande din maskin.

Vi önskar dig nytta och glädje med din VIKING-maskin.

Dr. Peter Pretzsch

Företagsledningen

VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.

0478 111 9912 I - SV

Innehållsförteckning

För din säkerhet 1

Förberedande åtgärder 2

Uppträdande under

gräsklippningen 2

Transport 3

Underhåll och reparationer 3

Bensin är giftig och mycket eldfarlig 3

Beskrivning av symboler 4

Beskrivning av trimmern 5

Leveransens omfattning 5

Göra gräsklipparen klar

för användning 5

Montering av styrhandtaget 5

Haka i startlinan 6

Montering av

gräsuppsamlaren 6

Sätta i och ta av

gräsuppsamlaren 6

Inställning av klipphöjd 6

Bränsle och motorolja 7

Säkerhetsanordningar 7

Bygel för motorstopp 7

Anvisningar för gräsklippning 7

Klippning i sluttningar 7

Idrifttagande 7

Starta motorn 8

Stanna motorn 8

Drivning, MB 443 T,

MB 448 T, MB 448 TX 8

Tömning av gräsuppsamlaren 9

Underhåll 9

Hjul och hjuldrivning 10

Underhåll av kniven 10

Inställning av drivreglagewiren

MB 443 T, MB 448 T,

MB 448 TX 11

Vinteruppehåll 12

Förvaring 12

Vanliga reservdelar 12

Miljöskydd 12

Minimera slitage och

förhindra skador 12

Tillverkarens

CE -konformitetsförklaring 13

Felsökning 14

Tekniska data 16

Serviceplan 17

För din säkerhet

Anvisningarna för undvikande av olycksfall måste ovillkorligen följas under arbetet med gräsklipparen.

Läs hela bruks - anvisningarna för gräsklippare och motor noggrant innan

du använder gräsklipparen första gången och förvara dem på ett säkert ställe för senare referens.

Bekanta dig med reglagen och maskinens användning. Låt aldrig barn eller andra personer som inte känner till bruksanvisningarna använda gräsklipparen. Ungdomar under 16 år får inte använda gräsklipparen. Arbeta aldrig när det finns personer, särskilt barn, eller djur i närheten.

Tänk på att den som använder maskinen är ansvarig för olyckshändelser som drabbar andra personer eller deras egendom.

Arbeta inte med maskinen efter förtäring av alkohol, medicin eller droger som kan påverka reaktionsförmågan.

Innan ett nytt redskap tas i bruk ska försäljaren eller annan fackkunnig person instruera användaren.

Denna maskin ska inte användas av personer (inklusive barn) som har nedsatt fysisk, sensorisk eller mental förmåga. Inte heller av personer med bristande erfarenhet och kunskap, såvida inte de övervakas av en person som ansvarar för deras säkerhet eller informeras av denne om hur maskinen används.

Barn ska hållas under uppsikt och förhindras att leka med maskinen.

Gräsklipparen är endast avsedd för gräsklippning, annan användning är inte tillåten.

På grund av risken för att användaren skadas får gräsklipparen inte användas för rengöring (uppsugning, bortblåsning, snöröjning) av gångvägar eller för att hacka sönder trädgrenar och häckklipp.

- Lämna bara ut (läna ut) maskinen till personer som är förtrogna med modellen och hur den hanteras och lämna alltid med bruksanvisningen.

Förberedande åtgärder

- Använd alltid stadiga skor med räfflad sula och långa byxor under klippningen.

Arbeta inte barfota eller med lätta sandaler.

- Kontrollera området där maskinen ska användas grundligt och avlägsna alla stenar, stockar, ståltrådar, ben och andra främmande föremål.

- Kontrollera alltid att klipp - verktyg, fastsättnings skruvar och hela klipp mekanismen är felfri innan du använder gräsklipparen.

- Observera gällande lokala föreskrifter för tider när gräsklippare får användas.

Uppträdande under gräsklippningen

• Undvik att klippa vätt gräs. I vätt gräs ökar risken för olycksfall (Halkrisk).
• De inkopplingsanordningar som installerats på maskinen av tillverkaren får inte avlägsnas eller överbryggas, genom att t ex binda fast inkopplingsbygeln på handtaget.
• Klipp bara i dagsljus eller bra artificiellt ljus.
• Se alltid till att du står stadigt i sluttningar. Undvik klippning i alltför branta sluttningar för att inte förlora kontrollen över maskinen.
• Klipp bara i gångtempo. Vid för högt tempo ökar risken för skador genom snubbling, halkning etc.

• Klipp alltid tvärs över sluttningen, aldrig nerför eller uppför, för att inte också få den gående gräsklipparen över dig om du tappar kontrollen eller ramlar.

• Var speciellt försiktig när du ändrar riktning i en sluttning så att du inte förlorar kontrollen.

• Var särskilt försiktigt när du rör dig bakåt och när du drar gräsklipparen. Risk för att snubbla!
• Var särskilt försiktig när du vänder gräsklipparen eller drar den mot dig.
• Stanna motorn resp. koppla från kniven när gräsklipparen skjuts eller körs över andra ytor än gräs och när den skjuts eller körs till och från gräsytan.
• Använd aldrig gräsklipparen med skadade skydds - anordningar eller skyddsgaller eller utan monterade skyddsan - ordningar, t ex utan utkastlucka resp. utan gräsuppsamlare.

• Starta gräsklipparen med iakttagande av försiktighet. Se till att fötterna befinner sig på ett säkert avständ från klippverktyg.

• Placera maskinen på jämnt underlag innan start. Maskinen får inte tippas när motorn startas.

• Håll tredje person borta från det farliga området.
• Håll tredje person borta från det farliga området.
• Öppna aldrig utkastluckan eller ta av gräsuppsamlaren med motorn gående. Roterande kniv kan orsaka skador.
• Risk för skador! Håll händer och fötter borta från roterande delar. Håll dig alltid borta från utkastöppningen. Säkerhetsavständet som skapas av styrhandtaget måste alltid hållas.
• Lyft eller bär aldrig en gräsklippare med motorn gående.
• Fäst aldrig några föremål på styrhandtaget (t.ex. arbetskläder).
• Slå av motorn och dra av tändstifts kabeln:
• Innan du avlägsnar blockeringar eller igenstoppningar i utkastkanalen.

• När kniven har träffat ett främmande föremål. Klippverktyget måste kontrolleras för eventuella skador.
• Innan du kontrollerar gräsklipparen, rengör, eller utför arbeten på den.
• Om gräsklipparen börjar vibrera kraftigt. Kontroll måste omedelbart genomföras.
• När du lämnar gräsklipparen.
• Innan du fyller på bränsle.

- Tänk på att det tar några

sekunder innan klippverktyget stannar helt.

• Lokala bestämmelser kan bestämma användarens lägsta ålder.
• Håll motor och avgasrör fria från gräsrester, blad eller oljerester (fett) för att förhindra brandrisk.
• Av säkerhetsskäl får VIKING gräsklippare med bensin - motor inte användas i sluttningar med en lutning som överstiger 25° (46,6 %). Klipp alltid tvärs över sluttningar, aldrig nerför eller uppför, för att inte förlora kontrollen över gräsklipparen. Risk för skador!

25° lutning motsvarar en vertikal stigning på 46,6 cm per 100 cm.

För att motorn ska smörjas tillräckligt vid användning av maskinen i sluttningar ska även uppgifterna i den bifogade bruksanvisningen för motorn beaktas.

Transport

Använd skyddshandskar för att förhindra skador

från skarpa kanter eller heta komponentdelar.

• Stäng av maskinen före transport, dra ur tändstiftskontakten och låt kniven stanna helt.
• Transportera endast maskinen med avkyld motor och med tom bränsletank.
• Var två när ni bär maskinen.

• Använd lämpliga lastningshjälpmedel (lastramp, lyftdon).

• Säkra maskinen på transportytan med tillräckligt dimensionerade surrningshjälpmedel (spännband, lina).

• Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Underhåll och reparationer

Dra av tändstiftskabeln före alla arbeten på maskinen.

Genomför bara de underhållsarbeten som beskrivs i bruksanvisningen. Låt Servande fackhandel utföra alla andra arbeten.

VIKING rekommenderar att underhållsarbeten och reparationer endast utförs av VIKING Servande fackhandel.

Använd endast kvalitetsverktyg, tillbehör och reservdelar. I annat fall föreligger risk för olyckor med personskador eller maskinskador. VIKING rekommenderar att använda original VIKING verktyg, tillbehör och reservdelar. Dessa verktyg är optimalt anpassade till maskinen och användarens krav.

• Kontrollera att alla muttrar, bultar och skruvar är säkert åtdragna så att gräsklipparen är i säkert bruksskick.
• Om klippverktyg eller gräsklippare stöter emot ett främmande föremål måste gräsklipparen stannas och en fackmässig undersökning genomföras.
• Gräsklipparen får inte användas med skadad eller knäckt motoraxel. Risk för skador till följd av defekta delar!
• Kontrollera regelbundet att gräsuppsamlaren inte är sliten eller skadad och att den fungerar korrekt.
• Byt av säkerhetsskäl ut utslitna eller skadade delar.

Bensin är giftig och mycket eldfarlig

• Förvara bensin bara i därför avsedda behållare.
• Häll bensin borta från öppen

eld, kontinuerliga lågor, värmekällor och andra antändningskällor.

• Transportera maskinen med tom bränsletank eller stängd bensinkran (om sådan finns).
• Fyll på bränsle utomhus och rök inte under påfyllningen.
• Fyll inte bränsletanken helt utan bara till ca 4 cm under påfyllningsrörets kant, så att bränslet har plats att utvidga sig.
• Bensin ska fyllas på innan motorn startas. När motorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på.
• Om bensin har runnit över får motorn startas först efter det att den bensinindränkta ytan rengjorts. Försök inte starta motorn innan bensinångorna har förflyktigats (torka torrt).

• Av säkerhetsskäl ska bränsleledning, bränsletank, bränslekran, tanklock och anslutningar regelbundet kontrolleras för skador och läckage och bytas ut om nödvändigt (uppsök fackhandeln, VIKING rekommenderar VIKING Servande Fackhandel.

• Byt ut skadade ljuddämpare och skyddsplåtar.

• Förvara aldrig maskinen inomhus med bränsle i tanken. Bensinångor kan komma i kontakt med öppen eld eller gnistor och antändas.
• Låt motorn kallna innan den ställs upp i ett stängt utrymme.
• Ändra inte motorns grund - inställning och övervarva den inte.
• Motorn avger giftiga avgaser när den går. Dessa
  gaser kan vara luktlösa och osynliga. Arbeta
  aldrig med den motordrivna maskinen i tillstängda eller dåligt ventilerade utrymmen.
  Om tanken ska tömmas måste det ske utomhus (kör tomt).

Livsfara genom förgiftning!

Symbol- beskrivning

Läs bruks anvis - ningen innan du använder gräs - klipparen.

Håll tredje person borta från det farliga området.

Före arbeten på klippverktyg, före underhåll och rengöring och innan gräsklipparen lämnas, dra av tändstifts - kabeln.

Klippverktyget fortsätter att rotera några sekunder.

MB 443 T, MB 448 TX Starta motorn

MB 448, MB 448 T Starta motorn

MB 443 T, MB 448 TX Stanna motorn

MB 448, MB 448 T Stanna motorn

MB 443 T, MB 448 TX Inkoppling till drivning

MB 448 T Inkoppling till drivning

Beskrivning av gräsklipparen

Beskrivning av gräsklipparen

A Styrhandtagets överdel

B Bygel för motorstopp

C Linstart

D Uppsamlarens överdel

E Uppsamlarens underdel

F Styrhandtagets underdel

G Hjul

H Chassi

I Klipphöjdinställning Framaxel

J Motor

K Klipphöjdinställning Bakaxel

L Utkastlucka

M Kabelklammer

N Vred

O Kabelstyrning

P Mängdindikator

Q Spak för drivning MB 443 T, MB 448 T, MB 448 TX

Leveransens omfattning

Pos. Beteckning Antal

1 Grundmaskin 1
2 Plugg 2
3 Skruv 2
4 Kabelstyrning 1 (MB 448 T 2)
5 Vred 2
6 Gräsuppsamlarens överdel 1
7 Gräsuppsamlarens underdel 1
8 Låsbricka 2
9 Kabelklammer / Buntband 1 (MB 448 T 2)
• Bruksanvisning 1
• Bruksanvisning Motor 1

Gräsklippare klargöring

Montering av styrhandtaget

Tryck in

2= pluggar i båda

13= handtagsunderdelarna (höger och vänster). Stick in

3= skruven genom öppningen i

4= kabelstyrningen och haka i

15= motorstoppskabel och

14= drivreglagekabel (bara på MB 443 T, MB 448 T, MB 448 TX) i kabelstyrningen. Sätt på

A= handtagsöverdelarna på båda handtagsunder - delarna. Stick in

3= skruv (med abelstyrning) inifrån genom hålen och skruva fast med

5= vreden.

OBS!

Att vridgreppen rör sig fritt i gångorna förhindrar självlossning från skruvarna (gångsäkring).

Sätt fast kabeln med

Fäll ner handtagets överdel för rengöring, platssparande transport och förvaring

OBS

Risk för skador!

Motorn måste vara avstängd och tändstiftskontakten utdragen innan handtaget fälls ner. Styrhandtagets överdel får inte belastas (t.ex. med påhängda arbetskläder).

Risk för klämskador!

Genom att lossa vredet kan styrhandtagets överdel fällas ner. Håll högst upp på styrhandtagets överdel (A) med en hand, och skruva samtidigt på vredet.

Haka i startlinan

4

Tryck in och håll kvar
B= motorstoppbygeln för att lossa motorbromsen. Dra långsamt ut
C= startlinan och haka i den i
16= linstyrningen.

OBS!

Tryck in låsbrickan så längt att den själv griper in i fastsättningsbultarna.

Upprepa förloppet för att montera gräsuppsamlaren på den motliggande sidan.

6= Lägg uppsamlarens överdel och
7= underdel på ett jämnt underlag. Haka i uppsamlarens överdel med
17= länk på
18= fastsättningsbultarna i uppsamlarens underdel. Tryck ner länken och för in
8= låsbrickan i bultarnas öppningar. Tryck in låsbrickan hårt.

Sätta på och ta av gräsuppsamlaren

7

WARNING

Risk för skada!

Vid påsättning och avtagning av gräsupp - samlaren måste motorn vara avstängd.

Dra

L= utkastluckan uppåt.

Vid påsättning:

Haka i gräsuppsamlaren med

19= öppningarna i de därför avsedda

20= spärrhakarna på maskinen. För ned utkastluckan till gräsuppsamlaren med handen.

Vid avtagning:

Ta av gräsuppsamlaren genom att haka av den vid spärrarna.

Stäng utkastluckan igen med handen.

Inställning av klipphöjd

8

OBSERVERA

Risk för skada!

Vid inställning av klipphöjden måste motorn vara avstängd.

7 olika klipphöjder mellan

25 mm och 70 mm kan ställas in.

Vanligen används klipphöjderna 2 till 6.

Steg 1 = lägsta klipphöjd

Steg 7 = högsta klipphöjd

I= Inställningsspaken för höjdinställning på framaxeln finns vid vänster framhjul.

K= Inställningsspaken för höjdinställning på bakaxeln finns vid vänster bakhjul.

Tryck först I= inställningsspaken för framaxel och K= inställningsspak för bakaxeln mot hjulet och låt den sedan gripa in i önskat läge (klipphöjd).

Klipphöjdernas indikering finns bredvid inställnings - spaken, på hus resp. gräs - uppsamlare.

OBS!

Fram- och bakaxel måste ställas in på samma klipphöjd. Olika inställda klipphöjder betyder sämre uppsamlingseffekt.

Bränsle och motorolja

Motorolja:

Fyll olja före första start (oljemätsticka)! Motoroljerekommendation och påfyllningsmängd finns i motorns instruktionsbok.

Kontrollera oljenivån regelbundet. Låt gräsklipparen stå i vågrätt läge i ca 2 minuter så att oljan hinner droppa ner och samlas fullständigt. Skruva i oljemätstickan helt vid nivåkontroll. Oljenivån måste ligga inom det markerade området på oljemätstickan.

Bränsle:

Rekommendation: Färskt bränsle av välkänt märke, blyfri normalbensin.

Säkerhetsanordning

Bygel för motorstopp

10

Gräsklipparna MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX är utrustade med en an ordning för att stanna motorn.

När

B= motorstoppbygeln släpps stannar motorn omedelbart och efter några sekunder stannar också kniven.

Anvisningar för gräsklippning

OBS!

En vacker och tät gräsmatta får man genom att klippa ofta och hålla gräset kort. Klipp inte gräset för kort i varmt och torrt klimat, då gräsmattan annars bränns sönder av solen och ser mindre tilltalande ut! En vass kniv ger en bättre klippbild än en slö. Slipa därför kniven regelbundet (återförsäljare). Klipp inte vått gräs och inte när det regnar! Använd av säkerhetsskäl alltid en oskadad gräsuppsamlare.

Klippning i sluttningar

5

Av säkerhetsskäl får VIKING gräsklippare med bensin - motor inte användas i sluttningar med en lutning som överstiger 25° (46,6 %). Klipp alltid tvärs över sluttningar, aldrig nerför eller uppför, för att inte förlora kontrollen över gräsklipparen.

Risk för skador!

25° lutning motsvarar en vertikal stigning på 46,6 cm per 100 cm. För att motorn ska smörjas tillräckligt vid användning av maskinen i sluttningar ska även uppgifterna i den bifogade bruksanvisningen för motorn beaktas.

Idrifttagande

OBSERVERA

- Kontrollera området där maskinen ska användas grundligt och avlägsna alla stenar, stockar, stältrådar, ben och andra främmande föremål.

• Bensin ska fyllas på innan motorn startas. När motorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på.
• Starta försiktigt. Se till att fötterna befinner sig på ett säkert avständ från klippverktyg.
• Risk för skador! Håll händer och fötter borta från roterande delar.
• Använd alltid stadiga skor och långa byxor under gräsklippningen. Arbeta inte barfota eller med lätta sandaler.
• Arbeta aldrig när det finns personer, särskilt barn, eller djur i närheten.

Starta motorn

11

MB 443, MB 443 T, MB 443 X, MB 448 TX

Vid start av kall motor tryck först tre gånger på 21= primern.

Vid omstart av en varm motor är det vanligtvis inte nödvändigt att trycka på primern.

Vid låga tempera - turer kan det ibland vara nödvändigt att trycka på primern (3 gånger) vid omstart.

Vid omstart när tanken körts tom och fyllts på är det också nödvändigt att trycka på primern tre gånger.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

Tryck in

B= motorstoppbygeln på handtaget och håll fast den.

OBS!

Starta inte motorn i högt gräs eller i den lägsta klipphöjden, det försvårar starten.

Dra ut

C= startlinan långsamt till tryckpunkten och dra sedan kraftigt. Låt linan gå tillbaka långsamt så att den kan rullas upp på linskivan. Upprepa tills motorn startar.

Stanna motorn

12

För att stanna motorn, släpp

B= motorstoppbygeln, motor och kniv stannar efter några sekunder.

Drivning MB 443 T, MB 448 T, MB 448 TX

13

Dragning i

Q= drivreglage spaken: gräsklipparens drivning kopplas till. Drivhastighet: 3,5 km/h

Drivreglagespaken släpps: gräsklipparens drivning kopplas från.

OBS!

Motorn arbetar alltid med det optimala arbetsvarvtalet på grund av den fasta gasinställningen.

Tömning av gräsuppsamlaren

14

OBSERVERA

Risk för skador!

Stanna alltid motorn innan gräsuppsamlaren tas av.

När nivåindikeringen sluter sig (position STOP) är uppsam - laren full och måste tömmas.

Öppna gräsuppsamlaren vid

22= lässpärren och fäll upp uppsamlarens överdel. Tippa den fulla gräsuppsamlaren bakåt. Genom de
24= inbyggda greppen på gräsuppsamlarens underdel och
23= överdel är det enkelt att bekvämt tömma gräsuppsamlaren.

Stäng till överdelen och spärra den igen efter tömning.

Underhåll

OBSERVERA

Dra alltid av tändstiftskabeln vid alla underhållsarbeten och arbeten med kniven. Rör aldrig vid kniven innan den står helt stilla. Genomför underhåll och rengöring bara när motorn är kall.

Risk för skada! Använd alltid handskar.

Om du saknar de nödvändiga kunskaperna eller hjälpmedlen ska du alltid vända dig till en återförsäljare. VIKING rekommenderar att underhållsarbeten och reparationer alltid utförs hos VIKING Servande fackhandel. VIKING rekommenderar att använda original VIKING reservdelar.

Underhållsintervall: Efter varje användning

Rengör gräsklipparen grundligt efter klippningen. Aktsam behandling skyddar din maskin mot skador och förlänger livslängden. Rengör gräsklipparens under -sida med borste och vatten. Lossa först fastsittande gräs - rester i huset och utkast - kanalen med en träpinne. Rengör kniven.

Rikta aldrig vattenstråle mot motordelar, tätningar, lagerställen och elektriska komponenter som t ex kontakter. Det orsakar dyrbara reparationer.

Använd inga aggressiva rengöringsmedel. Aggressiva rengöringsmedel kan angripa plast och metall och kan påverka användningen av din VIKING-maskin negativt.

Vi rekommenderar att använda specialrengöringsmedel, t.ex. STIHL specialrengöringsmedel för smuts som inte går att ta bort med vatten, borste eller duk.

Att iaktta:

Tippa upp gräsklipparen bakåt vid rengöring och underhållsarbeten. Tippa den inte på sidan, bensinen rinner då ut.

Töm bränsletanken (kör tomt), lossa rattarna och fäll upp utkastluckan innan du tippar upp gräsklipparen.

Förbränningsmotor

Underhållsintervall: Se motorns bruksanvisning

Observera skötsel- och underhållsanvisningarna i den bifogade bruksanvis -ningen för motorn. Speciellt viktigt för ett långt serviceliv är tillräcklig oljenivå och regelbundet byte av olje- och luftfilter.

Kylflänsarna måste alltid hållas rena för att säkerställa motorns kylning.

Hjul och hjuldrivning

Hjulens kullager är underhållsfria.

Växellådan är underhållsfri.

Underhåll av kniven

OBSERVERA

Risk för skador!

Om du saknar de nödvändiga kunskaperna eller hjälpmedlen ska du alltid vända dig till en återförsäljare (VIKING rekommenderar VIKING Servande fackhandel).

VIKING rekommenderar att använda original VIKING reservdelar.

Underhållsintervall:

Före varje användning

Fäll upp gräsklipparen i rengöringsläge.

26= Rengör knivarna och kontrollera om de är skadade (hack eller sprickor) eller slitna och byt vid behov.

Slitagegränser:

Knivens tjocklek får på inga ställen understiga 2 m m. (Kontrollera med skjutmått).

Skären får maximalt slipas ner 5 m m.

Lägg en

33= linjal mot främre knivkanten och kontrollera slitaget.

OBSERVERA

Om gräsklipparen inte monteras med den medföljande kniven, utan t.ex. med specialtillbehöret bioklippkniv, gäller andra slitagegränser.

OBSERVERA

Risk för skador!

En kniv som är sliten kan lätt brytas av och vålla svåra skador. Därför måste man alltid följa anvisningarna om knivens underhåll.

Knivarna slits olika mycket beroende på hur de används och under hur lång tid. Om maskinen används på sandiga marker eller i torra miljöer, slits kniven fortare än genomsnittet.

När kniven byts ut, ska även knivskruvarna (27), låsbrickan (29) bytas.

Slipning av kniv

Underhållsintervall:

Var 25:e driftstimma

Om klippresultatet försämras med tiden är kniven troligen slö.

25= träkloss (ca 60 x 60 mm) för att hålla mot

26= kniven vid demontering. Lossa

27= knivskruven.

Slipning av kniven

Kniven måste slipas med beaktande av följande punkter:

- Kyl kniven under slipningen, t ex med vatten. Blåfärgning får inte uppträda, detta påverkar skärets hållfasthet negativt.

• Slipa kniven likformigt för att förhindra vibrationer genom obalans.
• Kontrollera kniven för skador före montering. Kniven måste bytas om hack eller sprickor är synliga eller när skären slipats ner mer än 5 mm, eller om kniven på något ställe är tunnare än 2 mm (slitagegräns).

Montering av kniven

Kniven monteras med de uppböjda kanterna uppåt. Använd en

25= träkloss (ca 60 x 60 mm) för att hålla mot

26= kniven vid montering. Sätt på kniven på

28= knivbussningen och dra fast den med

27= knivskruv och

29= låsbricka med ett åtdragningsmoment på 60 - 65 Nm.

OBSERVERA

Det föreskrivna åtdragningsmomentet måste innehållas exakt eftersom klippverktygets säkra fastsättning är beroende av detta. Byt låsbrickan (29) varje gång kniven monteras. Säkra knivskruvarna (27) med Loctite 243.

Justering av drivreglagewiren MB 443 T, MB 448 T, MB 448 TX

Underhållsintervall: Vid behov (drivningen startar inte vid dragning i drivreglagespaken)

På nya maskiner är wiren rätt inställd.

Det kan inträffa att wiren måste efterjusteras på grund av kopplingsslitage eller förändring av wires längd.

OBSERVERA

Risk för skador!

Om drivwiren justeras felaktigt kan gräsklipparen oavsiktligt sättas i rörelse vid start och orsaka person- eller sakskador.

Inställningen måste upprepas (kontakta eventuellt en återförsäljare, VIKING rekommenderar VIKING Servande fackhandel).

Rätt inställning:

Från ca en tredjedel av reglagevägen måste drivhjulen blockeras. Rör på drivreglaget och dra samtidigt gräsklipparen bakåt.

MB 443 T, MB 448 TX Lossa

30= kontramuttern. Skruva ut

31= justerskruven tills den rätta inställningen uppnås.

Säkra

31= justerskruven med

30= kontramuttern.

MB 448 T

Inställningen görs med en

32= justerskruv på handtags - överdelen.

Justerskruven i riktning

"+" ökas wires spän-

ning, vridning i riktning

"-" minskar spänningen

OBSERVERA

Risk för skador!

Om drivhjulen blockeras vid tillbakadragning även om drivspaken inte hanterats så är wiren feljusterad och gräsklipparens drivning permanent inkopplad.

Inställningen måste upprepas (kontakta eventuellt en aukto - riserad VIKING verkstad).

Vinteruppehåll

Beakta följande punkter vid längre stilleståndsperioder:

• Rengör alla yttre delar på motor och gräsklippare grundligt, särskilt kylflänsarna.
• Olja resp. fetta in alla rörliga delar.
• Töm bränsletank och förgasare (t ex genom att köra tomt).

- Skruva ur tändstiftet och fyll på 3 ml motorolja genom tändstiftshålet. Dra runt motorn några varv utan tändstift.

Observera:

Håll tändstiftskabeln borta från tändstiftshålet på grund av antändnings - risken. Skruva i tändstiftet igen.

• Byt olja.
• Täck över motorn noggrant och förvara gräsklipparen i ett torrt och dammfritt utrymme.

Förvaring

Förvaringsutrymmet ska vara torrt och dammfritt. Dessutom ska gräsklipparen förvaras utom räckhåll för barn. Eventuella fel på gräs - klipparen ska i princip åtgärdas innan den ställs undan så att den alltid är i driftsäkert skick. Töm bränsletank och förgasare (t ex genom att köra tomt).

Vanliga reservdelar

Kniv

MB 443, MB 443 C, MB 443 T, MB 443 X 6336 702 0100

Kniv MB 448, MB 448 T, MB 448 TX 6356 702 0100

ANVISNING

Fästena för kniven (t.ex. knivskruv, låsbricka) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få via en VIKING servande fackhandel.

Miljöskydd

Gräsklipp hör inte hemma på soptippen, det skall komposteras.

Förpackningar, apparat och tillbehör är tillverkade av återvinningsbart material och skall sluthanteras därefter. Sorterad, miljövänlig sluthantering av materialrester befordrar återanvändnings - möjligheterna av värdefullt material. Av det skälet ska maskinen återvinnas efter att dess slutliga livslängd uppnåtts.

Minimera slitage och förhindra skador

Viktiga anvisningar för underhåll och skötsel för produktgruppen

Bensindrivna gräsklippare

Observera följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING-maskin.

1. Förslitningsdelar

Många delar av VIKINGmaskinen är utsatta för normalt slitage även om den används i enlighet med anvisningarna och dessa delar måste bytas ut i rätt tid.

Dit hör bl. a.:

• Kniv
• Gräsuppsamlare
• V-remmar

(på MB 443 T, MB 448 T, MB 448 TX)

2. lakttagande av bruksanvis ningens anvisningar

Användning, underhåll och förvaring av VIKING-maskinen måste göras omsorgsfullt på det sätt som beskrivs i bruksanvis ningen. Uppgifter om bensin och motorolja finns angivet i motortillverkarens driftsinstruktioner. Användaren är själv ansvarig för alla skador som orsakats av underlåtenhet att beakta säkerhets-, användnings- och underhållsanvisningar.

Detta gäller speciellt för:

- användning av produkten som inte motsvarar föreskrifterna

- förändringar av produkten som inte godkänts av VIKING

- Användning av verktyg eller tillbehör som inte är tillåtna, lämpliga eller kvalitativt avsedda för maskinen.

- användning av produkten för sport- eller tävlingsändamål

- följdskador som orsakas av fortsatt användning av produkten med defekta komponenter

3. Underhåll

Alla arbeten som angetts i avsnitt "Underhåll" måste utföras regelmässigt. Om användaren själv inte kan genomföra dessa arbeten själv ska de utföras av en återförsäljare.

VIKING rekommenderar att underhållsarbeten och reparationer endast utförs av VIKING Servande fackhandel.

VIKING Servande fackhandel erbjuds ständigt vidareutbildning och innehar teknisk information.

Om dessa arbeten inte utförs kan skador, som användaren är ansvarig för, uppträda.

Hit räknas bland annat:

- Korrosions- och andra följdskador orsakade av felaktig förvaring

- Maskinskador orsakade av användning av kvalitativt icke avsedda reservdelar.

- Skador till följd av icke tidsmässigt eller otillräckligt utfört underhåll resp. skador till följd av underhåll- eller reparationsarbeten vilka inte utförts hos återförsäljare.

Tillverkarens CE-konformitetsförklaring

Vi,

VIKING GmbH

förklarar att maskinen

Gräsklippare, handstyrd med förbränningsmotor

Fabrikat: VIKING

Serieidentifiering: 6336

Typ: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Serieidentifiering: 6356

Typ: MB 448.0

MB 448.0 T

MB 448.0 TX

överensstämmer med följande EG-riktlinjer:

Maskinen är utvecklad och tillverkad enligt följande normer:

EN 836

Förfarande för

konformitetsbedömning:

Bilaga VIII (2000/14/EC)

Deltagandes namn och adress: TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Sammanställning och förvaring av tekniska dokument:

Johann Weiglhofer

VIKING GmbH

Uppmätt ljudnivå:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Garanterad ljudnivå:

96 dB(A)

Tillverkningsår och serienummer finns på maskinens typskylt.

Langkampfen, 03.01.2011

VIKING GmbH

Weiglhofer

Områdeschef inom forskning och produktutveckling

Felsökning

Störning Möjlig orsak Åtgård BildSida
- Motorn startar inte - Motorstoppbygeln har inte tryckts in- Inget bränsle i tanken Bränsleledning igensatt- Dåligt, smutsigt eller gammalt bränsle i tanken- Luftfiltret är igensatt- Tändstiftskabelskon har dragits av från tändstiftet, tändkabeln dåligt fastsatt vid kabelskon- Tändstift igenrostat eller skadat, fel elektrodavstånd- Motorn är "sur" på grund av flera startförsök- Klipphuset är igensatt	- Tryck in motorstoppbygeln- Fyll på bränsle, rengör bränsleledning- Använd alltid färskt bränsle av känt märke, normalbensin blyfritt, rengör förgasaren- Gör rent luftfiltret- Sätt på tändstiftskabeln. Kontrollera anslutningen mellan tändkabel och kabelsko- Gör rent eller byt tändstift, justera elektrodavståndet- Skruva ur tändstiftet och torka det, dra flera gånger i startlinan med utskruvat tändstift- Gör rent klipphuset (dra av tändstiftskabeln vid rengöring)	87791011111119	119917
- Svårstartad eller motoreffekten för svag	- Klippning av för högt eller för fuktigt gräs- Klipphuset är igensatt- Luftfiltret är igensatt- Tändstiftet är igenrostat- Kniven är slö eller sliten- Vatten i bränsletank och förgasare, förgasaren igensatt	- Anpassa klipphöjd och klipphastighet till rådande klippförhållanden- Rengör klipphuset (dra av tändkabeln vid rengöring)- Gör rent luftfiltret- Rengör tändstift- Slipa eller byt ut kniven- Töm bränsletanken, rengör bränsleledning och förgasare	691016

Se motorns bruksanvisning

* Kontakta eventuellt en återförsäljare, VIKING rekommenderar VIKING Servande fackhandel.

Störning Möjlig orsak Åtgård BildSida
- Ingen drivning när man drar i drivreglaget	- Wiren för drivreglaget är feljusterad	- Justera wiren för drivreglaget	11 18
- Motorn går varm - Kylflänsar nedsmutsade- För låg oljenivå i motor		- Rengör kylflänsar- Fyll på motorolja	97	179
- Kraftiga vibrationer under drift - Knivskruvarna har lossnat- Motorfästena har lossnat- Kniven är i obalans genom felaktig slipning eller brott		- Dra åt knivskruvarna (kontakta eventuellt en auktoriserad verkstad)- Dra åt motorfästenas skruvar- Slipa (balansera) eller byt kniven	10, ✗10	1616
- Orent klipp, gräsmattan gulnar	- Kniven är slö eller sliten- Klipphastigheten är för hög i förhållande till klipphöjden	- Slipa eller byt ut kniven- Klipp långsammare och/eller välj rätt klipphöjd	106	168
- Utkastkanalen igensatt	- Kniven är utsliten- Klippning av för högt eller för fuktigt gräs	- Byt kniv- Anpassa klipphöjd och klipphastighet till rådande klippförhållanden(välj rätt klipphöjd)	106	168

Se motorns bruksanvisning

Kontakta eventuellt en återförsäljare, VIKING rekommenderar VIKING Servande fackhandel.

Tekniska data

Fabrikat: VIKING
	Enhet	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Serieidentifiering 6336 6336 6356 6356Motor, typ 4-takt förbränningsmotorMotortyp B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 /B&S Series 675 / B&S Series 550B&S Series 450
Märkeffekt vid nominellt varvtal	kW-v/min	2,1-2900 /2,3-2800 /1,9-2900	2,1-2900	2,3-2800	2,3-2800 /2,0-2800
Slagvolym	ccm	158 / 190 / 148	158	190	190 / 158
Bränsletank	l	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Typ av klippanordning		Knivbalk	Knivbalk	Knivbalk	Knivbalk
Klippbredd	cm	41	41	46	46
Klippanordningens varvtal	v/min	2900 / 2800 / 2900	2900	2800	2800 / 2800
Enligt riktlinje 2000/14/EC:Garanterad ljudnivå L_WAd Enligt EN 836:	dB(A)	96	96	96	96 / 96
Ljudnivå på arbetsplats L_pA	dB(A)	82,5	82,5	84	84 / 83
Angivet vibrationsvärdeenligt EN 12096:Uppmätt värde a_hw Osäkerhet KMätning enligt EN 20 643	m/ sek^2	6,30 / 5,24 / 5,10	6,64	5,00	5,00 / 5,09
	m/ sek^2	2,52 / 2,09 / 2,04	2,66	2,50	2,50 / 2,04
Startanordning		Linstart	Linstart	Linstart	Linstart
Säkerhetsanordning		Motorstopp	Motorstopp	Motorstopp	Motorstopp
Åtdragningsmoment knivskruv	Nm	60 - 65	60 - 65	60 - 65	60 - 65
Hjul f/b	mm	180/180	180/200	180/200	180/200
Hjuldrivning		-	1 växel framåt	-	1 växel framåt
Klipphöjd	mm	30-70	30-70	30-70	30-70
Grässamlare	l	60	60	60	60
L/B/H	cm	146/46/102	146/48/102	149/50/102	149/50/102
Vikt	kg	23 / 27 / 24	26	27	30 / 26

Serviceplan

Ta med denna bruksanvisning till VIKING Servande Fackhandel när underhållsarbeten skall utföras på din VIKING-produkt.

VIKING Servande Fackhandel bekräftar att servicearbetena har utförts korrekt och fyller i uppgifterna i kapitlet Serviceschema.

Modell: MB

Serienummer:

Leverans

Datum:

VIKING Servande Fackhandelns stämpel

Nästa service

Datum:

Datum:

VIKING Servande Fackhandelns stämpel

Nästa service

Datum:

Datum:

VIKING Servande Fackhandelns stämpel

Nästa service

Datum:

Datum:

VIKING Servande Fackhandelns stämpel

Nästa service

Datum:

Datum:

VIKING Servande Fackhandelns stämpel

Nästa service

Datum:

Datum:

VIKING Servande Fackhandelns stämpel

Nästa service

Datum:

Datum:

VIKING Servande Fackhandelns stämpel

Nästa service

Datum:

Datum: VIKING Servande Fackhandelns stämpel Nästa service Datum:

Datum: _________ _________ _________ _________ VIKING Servande Fackhandelns stämpel Nästa service Datum: _________ _________ _________ _________

Datum: _________ _________ _________ _________ VIKING Servande Fackhandelns stämpel Nästa service Datum: _________ _________ _________ _________

Datum: VIKING Servande Fackhandelns stämpel Nästa service Datum:

Datum: _________ VIKING Servande Fackhandelns stämpel Nästa service Datum: _________

Datum: VIKING Servande Fackhandelns stämpel Nästa service Datum:

Datum: VIKING Servande Fackhandelns stämpel Nästa service Datum:

Datum: VIKING Servande Fackhandelns stämpel Nästa service Datum:

Datum: _________ _________ _________ _________ VIKING Servande Fackhandelns stämpel Nästa service Datum: _________ _________ _________ _________

Arvoisa asiakas

kom mende i fareområdet.

En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret afstand på 100 cm.

Græsslåning på skråninger

26= kniven. Løsn 27= knivbolten.
