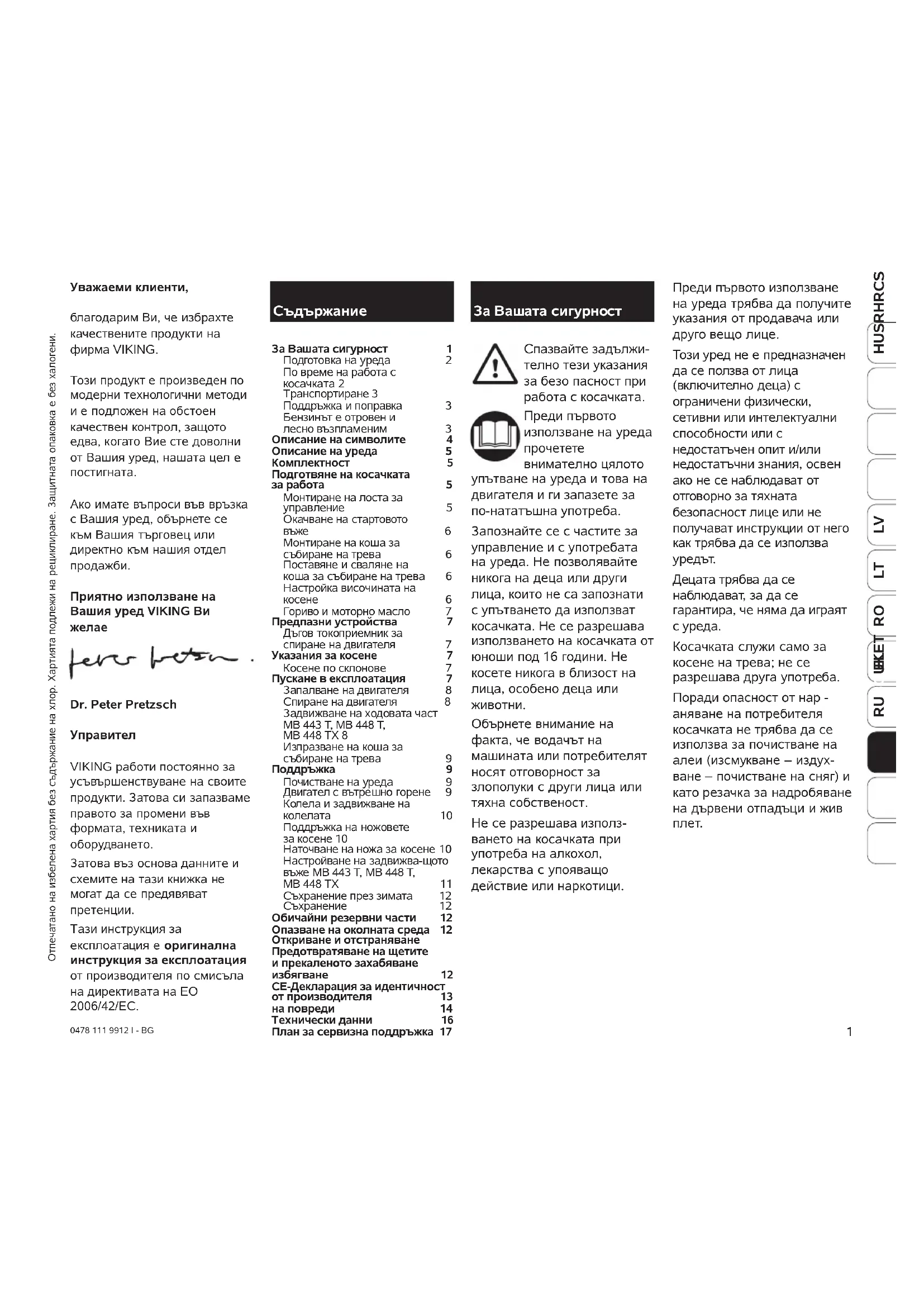

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MB 443 T VIKING

благодарим Ви, че избрахте качествените продукти на фирма VIKING.

Този продукт е произведен по модерни технологични методи и е подложен на обстоен качествен контрол, защото едва, когато Вие сте доловни от Вашия уред, нашата цел е постигната.

Ако имате въпроси във връзка с Вашия уред, обърнете се към Вашия търговец или директно към нашия отдел продажби.

Приятно използване на Вашия уред VIKING Ви желае

Dr. Peter Pretzsch

Управител

VIKING работи постоянно за усъвършенствуване на своите продукти. Затова си запазваме правото за промени във формата, техниката и оборудването. Затова въз основа данните и схемите на тази книжка не могат да се предявяват претенции.

Тази инструкция за експлоатация е оригинална инструкция за експлоатация от производителя по смисъла на директивата на ЕО 2006/42/EC.

0478 111 9912 I - BG

Съдържание

За Вашата сигурност 1 Подготовка на уреда 2 По време на работа с косачката 2 Транспортиране 3 Поддръжка и поправка 3 Бензинът е отровен и лесно възпламеним 3

Подготвяне на косачката за работа 5

Монтиране на лоста за управление 5 Окачване на стартовото въже 6 Монтиране на коша за събиране на трева 6 Поставяне и сваляне на коша за събиране на трева 6 Настройка височината на косене 6

Гориво и моторно масло 7 Предпазни устройства 7 Дъгов токоприемник за спиране на двигателя 7

Указания за косене 7 Косене по склонове 7

Пускане в експлоатация 7 Запалване на двигателя 8 Спиране на двигателя 8 Задвижване на ходовата част МВ 443 Т, МВ 448 Т, МВ 448 ТХ 8 Изпразване на коша за събиране на трева 9

Поддръжка 9 Почистване на уреда 9 Двигател с вътрешно горене 9 Копела и задвижване на колелата 10

Поддръжка на ножовете за косене 10 Наточване на ножа за косене 10 Настройване на задвижва-щото въже МВ 443 Т, МВ 448 Т, МВ 448 TX 11 Съхранение през зимата 12 Съхранение 12

Обичайни резервни части 12 Опазване на околната среда 12 Откриване и отстраняване

Предотвратяване на щетите и прекаленото захабяване избягване 12

на повреди 14 Технически данни 16

План за сервисна поддръжка 17

За Вашата сигурност

Спазвайте задължително тези указания за безо пасност при работа с косачката.

Преди първото използване на уреда прочетете

внимателно цялото е на уреда и това на ля и ги запазете за ъшна употреба.

Запознайте се с частите за управление и с употребата на уреда. Не позволявайте никога на деца или други лица, които не са запознати с упътването да използват косачката. Не се разрешава използването на косачката от юноши под 16 години. Не косете никога в близост на лица, особено деца или животни.

Обърнете внимание на факта, че водачът на машината или потребителят носят отговорност за злополуки с други лица или тяхна собственост.

Не се разрешава използването на косачката при употреба на алкохол, лекарства с упояващо действие или наркотици.

Преди първото използване на уреда трябва да получите указания от продавача или друго вещо лице.

Този уред не е предназначен да се ползва от лица (включително деца) с ограничени физически, сетивни или интелектуални способности или с недостатьчен опит и/или недостатьчни знания, освен ако не се наблюдават от отговорно за тяхната безопасност лице или не получават инструкции от него как трябва да се използва уредът.

Децата трябва да се наблюдават, за да се гарантира, че няма да играят с уреда.

Косачката служи само за косене на трева; не се разрешава друга употреба. Поради опасност от нар - аняване на потребителя косачката не трябва да се използва за почистване на алеи (изсмукване – издухване – почистване на сняг) и като резачка за надробяване на дървени отпадъци и жив плет.

- Предоставяйте (заема јте) уреда само на лица, които по принцип са запознати с този модел и неговото обслужване; прилагайте винаги и упътването.

Подготовка на уреда

- По време на косене винаги трябва да се носят стабилни обувки с подметки с

грайфери и дълги панталони. Не косете боси или по сандали.

- Проверявайте обстойно терена, където ще използвате уреда и отстранявайте всички камъни, прътове, телища, кости и други чужди тела.

- Огледайте преди използване, дали инструмен -тите за рязане, скрепител -ният винт и цялото режещо тяло се намират в безупречно състояние.

- Моля съблюдавайте часовете определени за косене според местните разпоредби.

• Избягвайте да косите влажна/мокра трева. При влажна/мокра трева нараства опасността от злополуки ( Опасност от подхлъзване!).
• Монтираните от произ - водителя превключващи устройства на уреда не трябва да бъдат отстранявани или свързвани с удължител, например свързване на превключващ лост към лоста за управление.
• Косете само при дневна светлина или добро осветление.
• Осигурявайте винаги добра устойчивост на уреда при косене по склонове. Избягвайте косенето по стръмни склонове, за да предотвратите изгубване на контрол върху уреда.
• Водете уреда само с тем- пото на бавно ходене. При бързо водене на уреда нараства опасно стта от наранявания чрез препъване, подхлъзване и т.н.

• Косете само косо към склона, никога нагоре или надолу, за да не бъдете сгазени от вървящата косачка при евентуална загуба на контрола върху уреда или при падане.

• Бъдете особено внимателни при промяна на посоката на придвижване по склона, за да предотвратите загубата на контрол върху уреда.

• Внимавайте изключително много при придвижване назад и при дърпане на косачката. Опасност от препъване!
• Бъдете особено предпазливи, когато завивате с косачката или я издърп -вате към себе си.
• Изключвайте двигателя, съответно ножа за косене, когато косачката може да се обърне при бутане, респ. транспортиране над други площи освен трева и когато я бутате, респ. транспортирате към и обратно от площта за косене.
• Не използвайте никога косачката при повредени защитни съоръжения, защитни решетки или при немонтирани защитни съоръжения, например без изхвърляща клапа, съответно без съоръжение за събиране на трева.

• Включете внимателно косачката. Внимавайте да се намирате на безопасна дистанция от режещото устройство.

• За стартиране поставете уреда на равна повърхност. При стартиране на двигателя уредът не бива да се обръща.

• Не допускайте в областта

• Никога не отваряйте изхвърлящата клапа и не изпразвайте коша за събране на трева при работещ двигател. Въртящият се нож може да доведе до наранявания.
• Опасност от наранявания! Никога не

доближавайте ръцете или краката си до или под въртящите се

тела. Стойте винаги на разстояние от отвора за изхвърляне. Спазвайте винаги определената от лоста за управление безопасна дистанция.

• Никога не вдигайте или носете косачката с работещ двигател.
• Никога не закрепвайте предмети към лоста за управление (напр. работно облекло).

- Изключете двигателя и

изтеглете щепсела за запа лителните свещи:

- Преди да разблокирате или да отпушите канала за изхвърляне

• Ако ножът срещне чуждо тяло. Режещият механизъм трябва да се проверява за възможни повреди.
• Преди да проверите, почистите или извършите определени работи по косачката.
• Ако косачката започне да вибрира необичайно силно. В случай, че е необходима незабавна проверка.
• Когато оставите косачката без надзор.
• Преди да заредите гориво.
  • Внимавайте за движенията

по инерция на режещото устройство, на което му трябват

няколко секунди за да стигне в положение на покой.

• Локални разпоредби могат да определят минималната възраст на лицето потребител.
• За да се избегне опа сност от пожар, трева, листа или изтичащо масло (грес) не трябва да попадат в мотора, ауспуха.
• За Вашата безопасност косачките VIKING с бензинов двигател не трябва да се използват по склонове с наклон над 25° (46,6 %). Косете по склоновете само косо към склона и никога нагоре или надолу, за да избегнете загубата на контрол върху косачката. Опасност от наранявания!

25° наклон на склона отго - варят на едно вертикално нарастване от 46,6 см на 100 см хоризонтална площ.

За осигуряване на достатъчно смазване на двигателя при използването на уреда по склонове вижте още и информацията в инструкцията за експлоатация на двигателя.

Транспортиране

Работете само с ръкавици, за да избегнете

нараняване от острите и горещите части на уреда.

• Преди транспортиране изключете уреда, извадете кабела към запалителните свещи и оставете ножовете да спрат.
• Транспортирайте уреда само със студен двигател и празен резервоар за гориво.
• Носете уреда само по двама.

• За товарене използвайте подходящи помощни съоръжения, (товарни рампи, подемни съоръжения).

• Осигурете уреда върху товарната площ с достатъчно оразмерени средства за закрепване (колани, въжета и пр.).

• При транспорта на уреда спазвайте регионалните законови разпоредби, и по специално отнасящите се до безопасността при товарене и транспорта на предмети върху товарни повърхности.

Поддръжка и поправка

Преди да предпри- иемете каквито и да било работи по uredа издърпайте

щепсела за запалителните свещи.

Извършвайте само тези поправки, които са описани в упътването. При всички други случаи се обръщайте към фирмения сервис на VIKING. Всички други дейности да се извършват от специализиран търговец.

VIKING препоръчва работите по поддръжката и ремонта да се извършват само при дистрибутор на VIKING.

Използвайте само висококачествени инструменти, принадлежности и резервни части. В противен случай може да възникне опасност от злополуки с нараняване на хора или от повреди на уреда. VIKING препоръчва да се използват оригинални инструменти, принадлежности и резервни части на VIKING. По своите характеристики и свойства те са оптимално настроени към уреда и изискванията на ползващия го.

• Внимавайте всички гайки, болтове и винтове да са добре затегнати, така, че уредът да се намира в безупречно състояние за ползване.
• Ако режещото устройство или косачката срещнат някакво препятствие съответно чуждо тяло, изключете косачката и извършете компетентна проверка.
• Градинската косачка не трябва да се пуска в експлоатация с повреден или огънат колянов вал. Опасност от нараняване от дефектни части!
• Проверявайте редовно коша за събiranе на трева за похабяване, повреждане или загуба на функционалността.
• За Вашата сигурност подменяйте изхабени или повредени части.

Внимание – бензинът е отровен и лесно възпламеним

• Съхранявайте бензина само в предвидените за тази цел резервоари.
  • Дръжте бензина далеч от

искри, открити пламъци, продължителен огън, източници на

топлина и други възпламенителни средства.

• Транспортирайте уреда само при празен резер - воар или затворен кран за гориво (в случай, че такъв е налице).
• Зареждайте гориво само на открито и не пушете по време на зарежда нето.
• Не пълнете резервоара до горе а само до приб ли - зително 4 см под ръба на гърлото за пълене за да остане място горивото да се разшири.
• Бензинът трябва да се пълни преди запалването на двигателя. По време на работа на двигателя или при загрята машина не трябва да се отваря капакът на резервоара или да се зарежда гориво.
• В случай, че е изтекло гориво запалете двигателя едва, след като изчистите замърсените повърхности. Избягвайте всякакъв опит за запалване докато бензино вите изпарения не са се изпарили (изсушете чрез забърсване).

• От съображения за сигурност проверявайте редовно за повреди и теч по тръбопровода за гориво, крана за гориво, резервоара за гориво, капачката на резервоара и връзките и при необходимост ги подменяйте (потърсете специализиран търговец, VIKING препоръчва дистрибутор на VIKING).

• Подменяйте повредените ауспухи и ламаринените калници.

• Никога не съхранявайте уреда с пълен резервоар в сграда. Възникналите бензинови изпарения могат да влязат в допир с открити пламъци или искри и да се възпламенят.
• Оставете двигателя да се охлади преди да оставите уреда в затворени помещения.
• Не променяйте основната настройка на двигателя или не го прегрявайте.
  • Двигателят произвежда

отровни газове

щом заработи.

Тези газове могат да са без мириз и

да не се виждат. Не използвайте никога уреда задвижван с двигател в затворени или зле проветрявани помещения.

Опасност за живота чрез отравяне!

- В случай, че резервоарът трябва да бъде изпразнен, това трябва да се извърши на открито (каране на уреда до изпразване на резервоара).

Преди използване прочетете упътването.

Не допускайте в областта на работа на уреда трети лица.

Издърпайте щепсела за запалителните свещи преди да из-вършите каквито и да е работи по реже -щото устрой ство, преди всякакви работи по под -дръжка и почистване и преди да оставите уреда без надзор.

Съоръженията за рязане работят по инерция.

МВ 448, МВ 448 Т Стартиране на двигателя

МВ 443 Т, МВ 448 ТХ Включване задвижването на част

МВ 448 Т Включване задвижването на ходовата част

Описание на уреда

Описание на уреда

1

А Горна част на лоста за управление

В Дъгов токоприемник за спиране на двигателя

С Стартово въже

D Горна част на коша за събиране на трева

E Долна част на коша за събиране на трева

F Долна част на лоста за управление

G Колела

Н Корпус

I Настройка на височи- ната на косене Предна ос

J Двигател

К Настройка на височи- ната на косене Задна ос

L Изхвърляща клапа

М Клип на кабела

N Въртяща се ръкохватка

О Водене на кабела

Р Показател за напълване на коша

Q Лост за задвижване на ходовата част MB 443 T, MB 448 T, MB 448 TX

Комплектност

2

4 Водене на кабела 1 (MB 448 T 2)

5 Въртяща се ръкохватка 2

6 Горна част на коша за събиране на трева 1

7 Долна част на коша за събиране на трева 1

8 Осигурителна шайба със зъб 2

9 Клип на кабела / Свързващ кабел 1 (МВ 448 Т 2)

• Упътване 1

• Упътване Двигател 1

Подготвяне на косачката за работа

Монтиране на лоста за управление

3

2= Пъхнете тапичките в двете

13= долни части на лоста за управление (отдясно и отляво).

3= Пъхнете винта през отвора

4= за воденето на кабела.

15= Окачете кабела за спиране на мотора

14= и кабела за включване (само при MB 443 T, MB 448 T, MB 448 TX) във воденето на кабела.

A= Поставете горните върху двете долни части на лоста за управление. Пъхнете

3= винта (с воденето на кабела) отвътре навън през отворите и

5= ги затегнете посредством въртящите се ръкохватки

УКАЗАНИЕ

Свободните въртения в резбата предотвратяват неволното напълно от-въртане на въртящите се ръкохватки от винтовете (предпазване от загубване).

9= клипа към долната (МВ 443 X Свързващ кабел) част на лоста за управление както е показано на схемата.

Спъване на лоста за управление:

За почистване на уреда, за компактно транспортиране и съхранение, сгъвайте горната част на ръкохватката за управление:

ВНИМАНИЕ

Опасност от нараняване! Преди сгъването

двигателят трябва да е изключен и захранващият щепсел да е изваден. Горната част на лоста за управление не трябва да е натоварена (напр. с работен кабел или с навит около него работен кабел).

Опасност от прищипване!

Горната част на лоста за управление може да се сгъне чрез разхлабване на ръкохватките. За целта дръжте горната част на лоста за управление (A) за най-високата част с една ръка, докато завинтвате ръкохватките.

Окачване на стартовото въже

B= Натиснете дъговия токоприемник за спиране на двигателя и го задръжте за да освободите спирачката на двигателя.
C= Издърпайте бавно стартовото въже и 16= го окачете във въжения водач.

Монтиране на коша за събиране на трева

6= Поставете горната и
7= долната част на коша за събиране на трева така че да са на една ос. Окачете горната част на коша за събиране на трева заедно с
17= планките върху
18= скрепителните болтове на долната част на коша. Натиснете планката надолу и
8= вкарайте осигурителната шайба през отворите на скрепителните болтове. Натиснете осигурителната шайба силно навътре.

УКАЗАНИЕ

Натискайте осигурите - лната шайба навътре, докато залегне добре в скрепителните болтове.

За монтиране на коша за събиране на трева от противоположната страна повторете действията.

Затворете коша за събиране на трева и оставете горната част на коша чрез леко натискане да легне добре в гнездото на долната част.

Поставяне и сваляне на коша за събиране на трева

ВНИМАНИЕ

Опасност от наранявания!

При поставяне и сваляне на коша за събиране на трева двигателят трябва да е изключен.

L= Издърпайте изхвърлящата клапа нагоре.

За поставяне:

Поставете коша с

19= отворите

20= в предвидените за това фиксаторни куки на уреда.

Прокарайте с ръка изхвърлящата клапа отдолу върху коша за събiranе на трева.

За сваляне:

Свалете коша от фиксаторните куки и го отстранете.

Затворете изхвърля - щата клапа с ръка.

Настройване на височината на косене

ВНИМАНИЕ

Опасност от наранявания!

За настройване на височината на косене двигателят трябва да е изключен.

Могат да бъдат настроени 7 различни височини на косене между 25 мм и 70 мм.

Обикновено се използват степените на косене от 2 до 6.

Степен 1 = най-ниска височина на косене

Степен 7 = най-голяма височина на косене

I= Лостът за настройване на височината на предната ос се намира при лявото предно колело.

K= Лостът за настройване на височината на задната ос се намира при лявото задно колело.

I= Натиснете лостовете за настройване на предната и

K= задната ос първо в посока към колелото и след това ги вкарайте в гнездото на желаната позиция (= височина на косене).

Показателите за височи ната на косене се намират директно до лостовете за настройване, върху тялото съответно върху коша за събиране на трева.

УКАЗАНИЕ

Настроените височини на косене на предната и задната ос трябва да са идентични. Различната височина на косене води до намалена продуктивност на събиране на трева.

Преди да запалите двигателя за първи път напълнете масло (маслоизмервателна пръчка)! Вижте вида на използваното масло и неговото количество в упътването за двигателя.

Проверка на моторното масло:

Извършвайте редовно проверка на нивото на маслото.

Оставете косачката за 2 мин. в хоризонтална позиция за да може маслото да се оттече и изцяло да се събере. За измерване на нивото на маслото завийте изцяло маслоизмервателната пръчка. Нивото на маслото трявба да се намира в маркирания участък на измервателната пръчка.

Гориво:

Препоръка: нови маркови горива, обикновен бензин безоловен.

Предпазни устройства

Дъгов токоприемник за спиране на двигателя

Косачките

MB 443, MB 443 C,

MB 443 T, MB 443 X, MB 448,

MB 448 T, MB 448 TX ca

снабдени със съоръжение за спиране на двигателя.

При отпускане на

B=

дъговия токоприемник за спиране на двигателя двигателят спира веднага, ножът за рязане застава в положение на покой след кратко движение по инерция.

Указания за косене

УКАЗАНИЕ

Хубава и гъста трева се постига чрез често косене и поддържане на ниска трева.

При горещ и сух климат не косете тревата прекалено късо, в противен случай тревата ще изгори от слънцето и ще придобие невзрачен вид!

С остър нож се постига подобър вид на окосената площ отколкото с тъп нож. Затова редовно наточвайте ножовете (в специализиран сервис).

Не косете влажна/мокра трева и при дъжд!

За Вашата безопасност използвайте винаги изправен кош за събиране на трева.

Косене по склонове

5

За Вашата безопасност косачките VIKING с бензинов двигател не трябва да се използват по склонове с наклон над 25° (46,6 %). Косете по склоновете само косо към склона и никога нагоре или надолу, за да избегнете загубата на контрол върху косачката. Опасност от наранявания!

25° наклон на склона отто - варят на едно вертикално нарастване от 46,6 см на 100 см хоризонтална площ. За осигуряване на достатъчно смазване на двигателя при използването на уреда по склонове вижте още и информацията в инструкцията за експлоатация на двигателя.

• Проверявайте обстойно терена, където ще използвате уреда и отстранявайте всички камъни, прътове, телищ кости и други чужди тел

• Зареждайте с гориво преди да включите двигателя. По време на работа на двигателя или при загрята машина не трябва да се отваря капакът на резервоара или да се зарежда гориво.
• Включвайте внимателно косачката. Внимавайте да се намирате на безопасна дистанция от режещото устройство.
• Опасност от наранявания! Никога не поставяйте ръцете или краката си до или под въртящите се тела.
• Винаги носете при косене стабилни обувки и дълги панталони. Не косете боси или по сандали.
• Не косете никога в близост на лица, особено деца или животни.

Запалване на двигателя

MB 443, MB 443 T, MB 443 X, MB 448 TX

За да запалите изстиналия двигател първо 21= натиснете примера три пъти.

При ново запалване на топъл двигател обик - новено не се налага задвижването на примера.

При студено време все пак може да се наложи да на - тиснете примера отново (три пъти) за да запалите двигателя.

Примерът трябва да се натисне три пъти и при повторно запалване след каране до изпзване на резерво-ара и след зареждане.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= Задвижете

устройството за спиране на двигателя на горната част на лоста за управление и го задръжте.

УКАЗАНИЕ

Не включвайте двигателя във висока трева съответно при най-ниска висо - чина на косене, в този случай двигателят може само трудно да бъде запален.

C= Изтеглете бавно стартовото въже до обтягане, след това го издърпайте силно до сгъване на лакътя. Върнете въжето бавно обратно за да може да се навие от пусковия механизъм. Повторете действието докато двигателят запали.

УКАЗАНИЕ

Двигателят работи винаги с оптимални обороти въз основа на точно определена настройка на газта.

Спиране на двигателя

За да спрете двигателя B= отпуснете устройството за спиране на двигате- ля, двигателят и ножът застават в позиция на покой след кратко движение по инерция.

Задвижване на ходовата част МВ 443 Т, МВ 448 Т, МВ 448 ТХ

Q= Издърпайте лоста за задвижване на ходовата част: Косачката спира. Скорост на задвижване: 3,5 км в час Пуснете лоста за задвижване на ходовата част: Косачката се изключе

Изпзване на коша за събиране на трева

ВНИМАНИЕ

Опасност от наранявания!

Изключвайте винаги двигателя преди да свалите коша.

Ако показателят за напъл -ване на коша се затвори (позиция STOP), коша за събиране на трева е пълен и трябва да се изпразни.

Отворете коша от

22= планката за затваряне и вдигнете нагоре горната част на коша. Бутнете назад пълния кош. Чрез
24= интегрираните ръкохватки на долната и
23= горната част на коша той може удобно да бъде изпразнен.

След изпразването затворете горната част и я вкарайте в гнездото.

Поддръжка

ВНИМАНИЕ

Изваждайте щепсела за запалителните свещи от контакта преди да предприеме каквито и да е работ поддръжка и по ножа

Никога не хвашайте ножа докато не е спрял напълно. Извършвайте работи по поддръжка и почистване само при охладен двигател.

Опасност от наранявания! Работете само с предпазни ръкавици.

Ако Ви липсват необходимите знания или помощни средства, винаги се обръщайте към специализиран търговец. VIKING препоръчва дейностите по сервисната поддръжка и ремонта да се извършват само при дистрибутор на VIKING. VIKING препоръчва да се използват оригинални резервни части на VIKING.

Почистване на уреда

Интервал на поддръжка: След всяко ползване

След всяко косене почиствайте уреда основно. Грижовното боравене с уреда го предпазва от повреди и удължава живота му. Почиствайте долната част на косачката с четка и вода. Изстържете предварително с помощта на дървена пръчка остатъците от трева в корпуса и шахтата за изхвърляне.

Почистете ножа за косене.

Никога не мокрете частите на двигателя, уплътнителите, лагерите и електрическите части като включващия механизмъм. Това би довело до скъп ремонт.

Не използвайте агресивни средства за почистване. Такива средства за почистване могат да повредят пластмаси и метали, което може да повлияе неблагоприятно на работата на Вашия уред VIKING.

Ако не може да почистите замърсяванията с вода, четка или кърпа, VIKING Ви препоръчва използване на специално почистващо средство (напр. специалното средство STIHL).

Обърнете внимание:

При работа по поддръжка и почистване косачката трябва да се наклони на предната страна. Не я накланяйте никога настр а - ни, тъй като така бензи нът може да изтече.

Преди да наклоните коса - чката изпразнете резерво- ара за горивото (каране на уреда до изпзване на резервоара), отвинтете въртящите се ръкохватки и повдигнете изхвърлящата клапа.

Двигател с вътрешно горене

Интервал на поддръжка: Виж упътването за двигателя

Спазвайте указанията за обслужване и поддръжка, които може да намерите в приложеното упътване за двигателя. От особена важност за продължителното ползване на уреда са достатъчното ниво на маслото, редовната смяна на филтъра за масло както и филтъра за въздуха.

Охлаждащите ребра трябва постоянно да се поддържат чисти за да могат да осигурят достатъчното охлаждане на двигателя.

Колела и задвижване на колелата

Сачмените лагери на колелата не се нуждаят от поддръжка.

Задвижващият механизмъм не изисква поддръжка.

Поддръжка на ножовете за косене

ВНИМАНИЕ

Опасност от нараняване!

Ако Ви липсват необходимите знания или помощни средства, винаги се обръщайте към специализиран търговец. (VIKING препоръчва дистрибутор на VIKING). VIKING препоръчва да се използват оригинални резервни части на VIKING.

Поддръжка:

Преди всяко ползване

Вдигнете косачката в позиция за почистване.

26= Почистете ножовете за косене за повреди (резки или пукнатини) и износване и при нужда ги заменете.

Граници на износване:

Дебелината на ножа на всички места трябва да е поне 2 mm. (Проверка чрез избутвача на ножа).

Остриетата при заточване могат да се шлифоват максимално до 5 mm.

33= към предния ръб на ножа и проверете износването.

ВНИМАНИЕ

Ако към градинската косачка няма монтиран нож, но има монтирани други специални приспособления, ножът за раздробяване и р а з пръскване на органични материали се поставя на друга позиция спрямо границата на износване.

ВНИМАНИЕ

Опасност от нараняване!

Износеният нож може да се счупи и да предизвика тежки наранявания. Затова указанията за поддръжка на ножовете трябва винаги да се спазват.

В зависимост от мястото и продължителността на експлоатация ножовете се износват различно. Когато използвате уреда на песъчлив терен, респ. по-често в сухи условия, ножът се натоварва повече и се износва побързо от обикновено.

При смяна на нож за косене винаги заменяйте и винтовете, (27), фиксиращата шайба (29).

Наточване на ножа за косене

Интервал на поддръжка: На всеки 25 часа работа

Ако с времето резултатът на косене се влошава, по всяка вероятност ножът за косене е тъп.

Демонтиране на ножа за косене

За демонтажа

25= използвайте дървено трупче (прибл. 60 x 60 мм) за при - крепяне на

26= ножа за рязане.

27= Отвинтете винта на ножа.

Наточване на ножа за косене

Наточването на ножа трябва да става при спазване на следните условия:

- При точенето изстудете ножа, например с вода. Не трябва да се появява синьо оцветяване, защото така се намаля устойчи - востта на рязане.

• Наточете ножа равно- мерно, за да избегнете вибрации причинени от дебалансирането.
• Преди монтажа проверете ножа за повреди. Ножът трябва да бъде подменен, ако се виждат резки или пукнатини или ако остриетата са затъпени повече от 5 мм или когато някое място на ножа е по-тънко от 2 мм (граници на изхабяване).

Монтиране на ножа за рязане

Монтирайте ножа за рязане с извитите ръбове нагоре. При монтажа

25= използвайте дървено трупче (прибл. 60 x 60 мм) за придър - жане на

26= ножа за рязане. Поставете ножа върху

28= кутията за ножа и посредством

27= ножовия винт и

29= предпазната шайба с момент на завъртане 60 - 65 Nm го затегнете.

ВНИМАНИЕ

Спазвайте точно предварително зададената степен на затягане на винто -вете на ножа, тъй като от това зависи сигурното закрепяне на режещото устройство.

При всеки монтаж на нож подновявайте фиксиращата шайба (29).

Допълнително осигурете винтовете на ножа (27) с Loctite 243.

Настройване на стартовото въже МВ 443 Т, МВ 448 Т, МВ 448 TX

Интервал на поддръжка: В случай на нужда (задвижването не се включва при опънат лост за задвижване на ходовата част)

При нови уреди стартовото въже е правилно настроено.

Може да се стигне до случаи, в които стартовото въже трябва да бъде настроено поради износване на съединителя или променяне на дължината на въжето.

ВНИМАНИЕ

Опасност от нараняване!

Ако камшичното въжено запалване е грешно настроено, косачката може да се задвижи неволно още при стартирането и така може да причини наранявания на хора или повреди на предмети. Настройката трябва да се повтори (евентуално потърсете специализиран търговец, VIKING препоръчва дистрибутор на VIKING).

18 19

Правилна настройка:

Колелата трябва да блокират на около една трета от треакторията на движение на лоста.

Задействайте лоста за задвижване и издърпайте в същото време косачката назад.

MB 443 T, MB 448 TX

30= Отвинтете осигурител- ната контрагайка.

31= Развинтете регулира- щия винт, докато се постигне правилната настройка.

31= Подсигурете регулиращия винт с

30= контрагайката.

MB 448 T

Настройката се извършва чрез разположен на горната част на волана

32= болт за настройка.

Чрез завъртане на болта за настройка в посока “+” се увеличава напрежението на обтягане на въжето, завъртане в посока “-” намалява обтягането му.

ВНИМАНИЕ

Опасност от нараняване! Ако задвижващите колела блокират при изтегляне назад още при незадействан лост за задвижване, камшичното запалване е грешно настроено и задвижването на косачката е включено перманентно.

Настройката трябва да се повтори (потърсете евентуално оторизиран сервис).

Съхранение през зимата

Спазвайте следните указания при продължително неизползване на уреда:

• Почистете грижливо всички външни части на двигателя и косачката, особено охлаждащите ребра.
• Смажете с масло съответно грес всички подвижни части.
• Изпразнете резервоара за гориво и карборатора (например чрез каране на уреда до изпразване на резервоара)

- Отвинтете запалите лните свещи и напълнете приблизително 3 мл моторно масло през отвора на свещите в двигателя. Завъртете двигателя няколко пъти без запалителните свещи.

Внимание:

Дръжте щепсела на свещите далеч от отвора за свещите поради опасност от запалване. Завинтете отново запалителните свещи.

• Сменете маслото.

- Покрийте двигателя добре и съхранявайте косачката в нормално положение в сухи и непрашни помещения.

Съхранение

Съхранявайте уреда само в чисти и сухи помещения. Освен това уредът не трябва да се съхранява в близост до деца. Възможни повреди по уреда трябва да се поправят по принцип преди съхранение на уреда, за да може той да се намира винаги в добро състояние. Изпразнете резервоара за гориво и карборатора (например чрез каране на уреда до изпзване на резервоара)

Обичайни резервни части

Нож за косене

MB 443, MB 443 C,

MB 443 T, MB 443 X

6336 702 0100

Нож за косене

MB 448, MB 448 T, MB 448 TX

6356 702 0100

УКАЗАНИЕ

При подмяна или монтаж на ножа за косене крепежните елементи (напр. болт на ножа, предпазна шайба) трябва да бъдат сменени. Резервните части могат да се закупят от специализирания търговец на VIKING.

Опазване на околната среда

Окосената трева не трябва да се изхвърля в норма л - ните отпадъци, а трябва да се компостира.

Опаковките, уредът и принадлежностите му са произведени от материали за рециклиране и трябва да се изхвърлят на определените за това места. Отделянето на отпадъци и съобразеното с опазването на околната среда тяхно отстраняване подпомага повторното използване на ценни вещества. Поради тази причина след изтичане на обичайния срок за използване уредът трябва да с предава на вторични суровини

Предотвратяване на щетите и прекаленото захабяване избягване

Важни указания за поддръжка и грижа за групата продукти

Косачка с бензинов двигател

Моля непременно съблюдавайте следните указания за да предотвратите щети или прекалено захабяване на Вашия уред VIKING:

1. Похабяващи се части

Някои от частите на уреда VIKING се похабяват нормално и при правилна употреба и според вида и продължителността на използване трябва своевременно да бъдат подменяни.

Към тях се числят и.:

• Ножът
• Кошът за събиране на trева
• Клинов ремък (при МВ 443 Т, МВ 448 Т, МВ 448 ТХ)

2. Спазване на указанията на това упътване

Използването, поддръжката и съхранението на уреда VIKING трябва да бъдат така прилежно извършвани, както е описано в това упътване. Данни за бензина и моторното масло ще намерите в упътването за употреба на производителя на двигателя. За всички щети произтекли от неспазването на указанията за сигурност, обслужване и поддръжка отговаря самият потребител. Това важи най-вече за:

• неправилна употреба на уреда
• неразрешени от VIKING промени по уреда
• и з ползването на инструменти или принадлежности, които не се допускат за уреда, не са подходящи или са с по- ниско качество.
• използването на уреда при спортни мероприятия или съревнования
• последвали щети от използването на уреда с повредени части

3. Работи по поддръжка

Всички изброени в раздел "Поддръжка" дейности трябва да бъдат извършвани редовно. Ако тези дейности по поддръжката не могат да бъдат извършвани от самия потребител, трябва да се обърнете към специализиран търговец.

VIKING препоръчва сервизната поддръжка и ремонта да се извършват само при дистрибутор на VIKING.

На дистрибуторите на VIKING редовно се предлагат обучения и се предоставят технически информации.

Ако тези работи по поддръжка не бъдат извършвани, могат да възникнат щети, за които е отговорен потребителят.

Към тях се числят:

• корозионни и други последвали повреди в следствие на неправилно съхранение
• повреди на уреда поради употреба на резервни части с по-ниско качество.
• повреди в резултат на ненавременна или недостатьчна сервисна поддръжка, съответно повреди вследствие на дейности по поддръжката и ремонта, които не са извършени в сервиси на дистрибутори.

декларираме, че машината

косачка с двигател с вътрешно горене, водена ръчно

Фабрична марка: VIKING

Сериен номер: 6336

Тип: МВ 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Сериен номер: 6356

Тип: МВ 448.0

MB 448.0 T

MB 448.0 TX

отговаря на следните разпоредби на ЕО:

Продуктът е разработен и произведен по следните норми:

EN 836

Приложен метод за идентичност:

Име и адрес на участващата институция:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Комплектоване и съхранение на техническата документация:

Johann Weiglhofer VIKING GmbH

Измерено ниво на силата на шума:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Гарантирано ниво на силата на шума:

96 dB(A)

Годината на производство и серийният номер са посочени на фирмената табелка на уреда.

Langkampfen, 03.01.2011

VIKING GmbH

Weiglhofer

завеждащ отдел "Научно- изследователска дейност и разработка на нови продукти"

Откриване и отстра - няване на повреди

Неизправност	Възможна/и причина/и	Отстраняване	страница	схема
- Двигателят не запалва	- Дъговият токоприемник за спиране на двигателя не е натиснат- Няма горивото в резервоара; Тръбопроводът за горивото е запушен- Горивото в резервоара е с лошо качество, замърсено или старо- Въздушният филтър е замърсен- Щепсельт на запалителните свещи се е изхлузил от свещите; кабелът за запалване не е добре затегнат към щепсела- Запалителната свещ е опушена или повредена; неправилно междуелектродно разстояние- Поради многократни опити за запалване двигателят е задавен- Корпусът на косачката е запушен	- Натиснете дъговия токоприемник за запалване на двигателя към лоста- Заредете гориво, почистете тръбопровода за горивото- Използвайте постоянно заредено направо от колоната марково гориво, обикновен бензин безоловен, почистете карбуратора- Почистете въздушния филтър- Поставете щепсела за запалителните свещи; Проверете връзката между кабела за запалване и щепсела- Почистете свеща или я сменете; настройте междуелектродното разстояние- Отвинтете запалителната свещ и я подсушете, издърпайте многократно стартовото въже при отвинтена свещ- Почистете корпуса на косачката (извадете при почистване щепсела за запалителните свещи)	8779	1199171716
- Трудно запалване на двигателя или неговата мощност отславва	- Косене на твърде висока или влажна трева- Корпусът на косачката е запушен- Въздушният филтър е замърсен- Запалителната свещ е опушена- Ножът е изхабен или повреден- В резервоара и карбуратора има вода; карбураторът е запушен	- Съобразете височината и скоростта на косене с условията за косене- Почистете корпуса на косачката (извадете при почистване щепсела за запалителните свещи)- Почистете въздушния филтър- Почистете запалителната свещ- Наточете ножа за косене или го подменете- Изразнете резервоара за горивото, почистете тръбопровода за горивото и карбуратора	6910	81716

виж упътването за използване на двигателя

✗ евентуално потърсете специализиран търговец, VIKING препоръчва дистрибутор на VIKING.

Неизправност	Възможна/и причина/и	Отстраняване	страница	схема
- Косачката не тръгва при задействане на лоста за задвижване	- Стартовото въже е неправилно настроено	- Настройте стартовото въже	11 18
- Двигателят прегрява	- Охлаждащите ребра са замърсени- Твърде ниско ниво на маслото в двигателя	- Почистете охлаждащите ребра- Заредете моторно масло	97	179
- Силни вибрации по време на работа	- Винтовете на ножа са се развинтили- Закрепването на двигателя е прекалено свободно- Ножът не е правилно балансиран поради погрешно точене или чупене	- Затегнете винтовете на ножа (в този случай се обърнете евентуално към авторизиран сервиз)- Затегнете винтовете за закрепване на двигателя.- Наточете (балансирайте) или подменете ножа	10, ✗ ✗ 10	1615
- Некачествено подрязване, тревата пожълтява	- Ножът е изхабен или повреден- Скоростта на водене е твърде голяма в сравнение с височината на косене	- Наточете ножа за косене или го подменете- Намалете скоростта на водене на уреда и / или изберете правилната височина на рязане	106	168
- Каналът за изхвърляне е запушен	- Ножът е повреден- Косене на твърде висока или влажна трева	- П о дменете ножа за косене- Съобразете височината и скоростта на косене с условията за косене (изберете правилната височина на косене)	106	168

виж упътването за използване на двигателя

евентуално потърсете специализиран търговец, VIKING препоръчва дистрибутор на VIKING.

Технически данни

Фабрична марка:VIKING
	Единица/мярка	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Серийна идентификация		6336	6336	6356	6356
Двигател,Модел			4-ри тактов двигател с вътрешно горене
Тип на двигателя		B&S Series 550 / B&S Series 675 / B&S Series 550 B&S Series 450	B&S Series 550	B&S Series 675	B&S Series 675 /
Номинална мощност при номинален брой обороти	kW-	2,1-2900 / 2,3-2800 / 1,9-2900	2,1-2900	2,3-2800	2,3-2800 / 2,0-2800
	оборота на мин.
Обем	ссм	158 / 190 / 148	158	190	190 / 158
Резервоар за гориво	I	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Вид на режещия механизъм		Ножодържачи	Ножодържачи	Ножодържачи	Ножодържачи
Широчина на косене	cm	41	41	46	46
Честота на въртене на режещия механизмъм	оборота на мин.	2900/2800/2900	2900	2800	2800 / 2800
Съгласно разпоредбите за 2000/14/EC:
Гарантирано ниво на силата на шума LWAd	dB(A)	96	96 96	96 / 96
Съгласно EN 836:
Ниво на силата на шума на работното място LpA	dB(A)	82,5	82,5	84	84 / 83
Зададена характеристика на вибрациите съгласно EN 12096:
Измерена стойност ahw	m/сек ^2	6,30 / 5,24 / 5,10	6,64	5,00	5,00 / 5,09
Неопределеност K	m/сек ^2	2,52 / 2,09 / 2,04	2,66	2,50	2,50 / 2,04
Измерване съгласно EN 20 643
Съоръжение за включване		Стартиране с въжето	Стартиране с въжето	Стартиране с въжето	Стартиране с въжето
Предпазно устройство		Спиране на двигателя	Спиране на двигателя	Спиране на двигателя	Спиране на двигателя
Момент на затягане на винта на ножа	Nm	60 - 65	60 - 65	60 - 65	60 - 65
Колела v/h	MM	180/180	180/200	180/200	180/200
Задвижване на колелата		-	1-ва скорост напред	-	1-ва скорост напред
Височина на косене	MM	30-70	30-70	30-70	30-70
Кутия за събиране на трева	литра	60	60	60	60
Дължина/Широчина/Височина	см	146/46/102	146/48/102	149/50/102	149/50/102
Тегло	кг	23 / 27 / 24	26	27	30 / 26

План за сервисна поддръжка

Дайте тази инструкция за употреба на Вашия специализиран търговец VIKING, когато се извършват дейности, свързани с техническото обслужване на Вашия продукт VIKING.

Вашият специализиран търговец на VIKING ще потвърди в глава „План за сервисна поддръжка“ правилното извършване на необходимите сервисни дейности.

Модел: МВ

Сериен номер:

Предаване

дата:

Печат на дистрибутора на VIKING

Следващ сервис

дата:

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

дата: _________ _________ _________ _________ Печат на дистрибутора на VIKING Следваш сервис дата: _________ _________ _________ _________

Шановний покупець!
