BEDIENUNGSANLEITUNG MB 443 T VIKING

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben.

Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitäts - sicherungsmaßnahmen her - gestellt, denn erst dann, wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem VIKING-Gerät wünscht Ihnen

Dr. Peter Pretzsch

Geschäftsführung

VIKING arbeitet ständig an der Weiterentwicklung seiner Produkt palette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus den Angaben und Ab - bildungen dieses Heftes können deshalb keine Ansprüche ab - geleitet werden.

Diese Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

0478 111 9912 I - DE

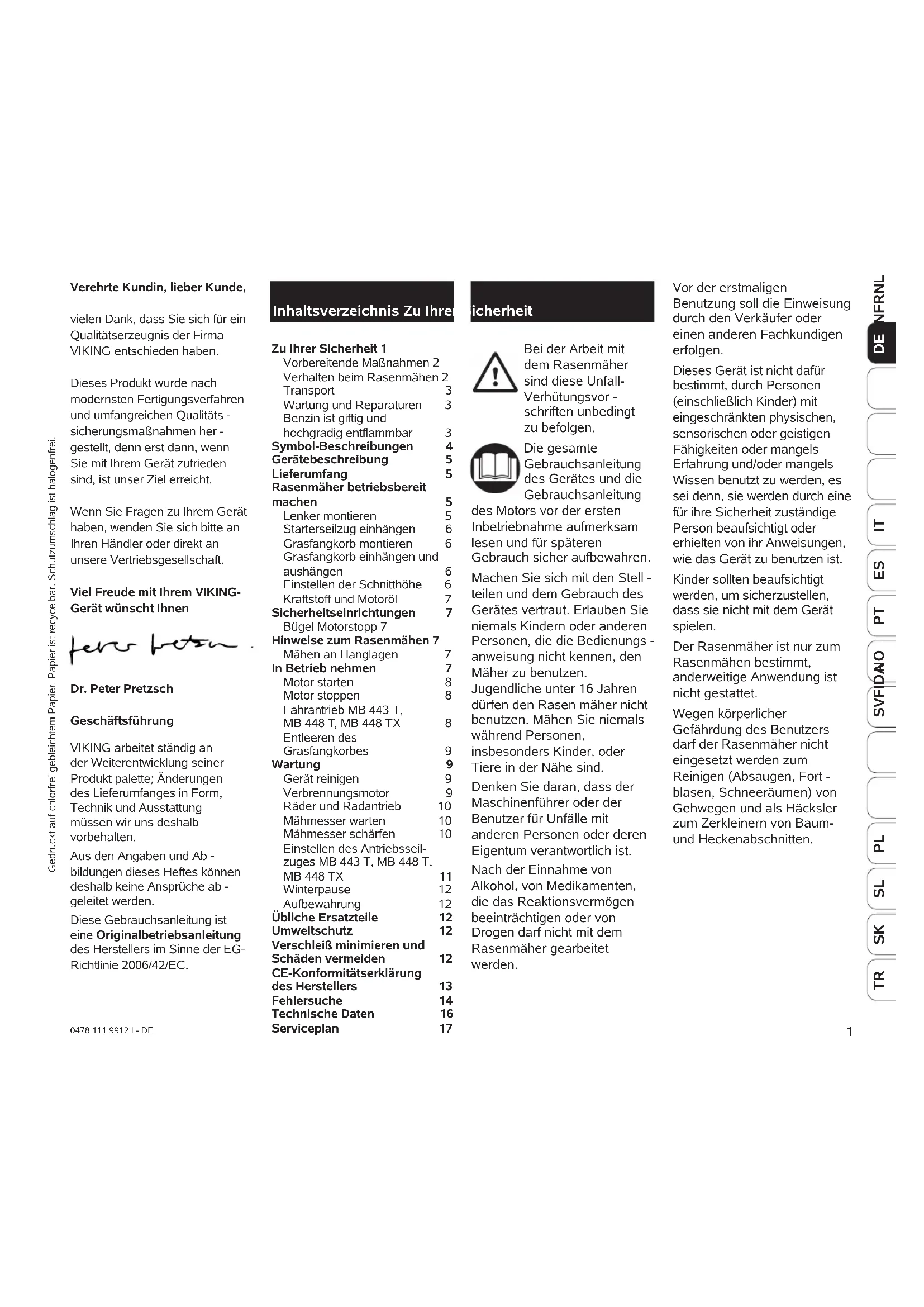

Inhaltsverzeichnis Zu Ihre

Zu Ihrer Sicherheit 1 Vorbereitende Maßnahmen 2 Verhalten beim Rasenmähen 2 Transport 3 Wartung und Reparaturen 3 Benzin ist giftig und hochgradig entflammbar 3

Symbol-Beschreibungen 4 Gerätebeschreibung 5

Lieferumfang 5 Rasenmäher betriebsbereit

machen 5 Lenker montieren 5 Starterseilzug einhängen 6 Grasfangkorb montieren 6 Grasfangkorb einhängen und aushängen 6 Einstellen der Schnitthöhe 6 Kraftstoff und Motoröl 7

Sicherheitseinrichtungen 7 Bügel Motorstopp 7 Hinweise zum Rasenmähen 7 Mähen an Hanglagen 7

In Betrieb nehmen 7 Motor starten 8 Motor stoppen 8 Fahrantrieb MB 443 T, MB 448 T, MB 448 TX 8 Entleeren des Grasfangkorbes 9

Wartung 9 Gerät reinigen 9 Verbrennungsmotor 9 Räder und Radantrieb 10 Mähmesser warten 10 Mähmesser schärfen 10 Einstellen des Antriebsseil- zuges MB 443 T, MB 448 T,

MB 448 TX 11 Winterpause 12 Aufbewahrung 12

Übliche Ersatzteile 12 Umweltschutz 12

Verschleiß minimieren und Schäden vermeiden 12 CE-Konformitätserklärung des Herstellers 13

Fehlersuche 14 Technische Daten 16 Serviceplan 17

icherheit

Bei der Arbeit mit dem Rasenmäher sind diese Unfall-Verhütungsvor - schriften unbedingt zu befolgen.

Die gesamte Gebrauchsanleitung des Gerätes und die Gebrauchsanleitung

des Motors vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren.

Machen Sie sich mit den Stell - teilen und dem Gebrauch des Gerätes vertraut. Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungs - anweisung nicht kennen, den Mäher zu benutzen.

Jugendliche unter 16 Jahren dürfen den Rasen mäher nicht benutzen. Mähen Sie niemals während Personen, insbesonders Kinder, oder Tiere in der Nähe sind.

Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

Nach der Einnahme von Alkohol, von Medikamenten, die das Reaktionsvermögen beeinträchtigen oder von Drogen darf nicht mit dem Rasenmäher gearbeitet werden.

Vor der erstmaligen Benutzung soll die Einweisung durch den Verkäufer oder einen anderen Fachkundigen erfolgen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Der Rasenmäher ist nur zum Rasenmähen bestimmt, anderweitige Anwendung ist nicht gestattet.

Wegen körperlicher Gefährdung des Benutzers darf der Rasenmäher nicht eingesetzt werden zum Reinigen (Absaugen, Fort - blasen, Schneeräumen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Heckenabschnitten.

- Das Gerät nur an Personen weitergeben (ausleihen), die mit diesem Modell und seiner Handhabung grundsätzlich vertraut sind; stets die Gebrauchs - anleitung mitgeben.

Vorbereitende Maßnahmen

- Während des Mähens sind

immer festes Schuhwerk mit griffiger Sohle und

lange Hosen zu tragen. Mähen Sie nicht barfüßig oder beispielsweise in Sandalen.

- Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper.

- Vor dem Gebrauch ist immer durch Sichtkontrolle zu überprüfen, ob sich Schneidwerkzeug, Befestigungsschraube und die gesamte Schneideinheit in einwandfreiem Zustand befinden.

- Bitte beachten Sie die kommunalen Vorschriften für die Betriebszeiten von Rasenmähern.

Verhalten beim Rasenmähen

• Das Mähen von nassem Gras ist zu vermeiden. Durch nasses Gras erhöht sich die Unfallgefahr (Rutschgefahr).
  • Die vom Hersteller am Gerät installierten Schaltein - richtungen dürfen nicht entfernt oder überbrückt werden, z.B. Anbinden eines Schalthebels am Lenkholm.
• Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung.
• Achten Sie immer auf einen guten Stand an Hängen. Vermeiden Sie das Mähen an übermäßig steilen Hängen um den Verlust der Kontrolle des Gerätes zu vermeiden.
• Führen Sie das Gerät nur im Schritttempo. Durch schnelles Führen des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.

• Mähen Sie quer zum Hang, niemals auf- oder abwärts um bei eventuellem Verlust der Kontrolle über das Gerät oder Sturz nicht zusätzlich vom laufenden Rasenmäher überrollt zu werden.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern, um den Verlust der Kontrolle zu vermeiden.

• Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Rasenmähers.
• Seien Sie besonders vorsichtig, wenn Sie den Mäher umkehren oder ihn zu sich heranziehen.
• Stellen Sie den Motor ab bzw. kuppeln Sie das Mähmesser aus, wenn der Mäher beim Schieben bzw. Fahren über andere Flächen als Gras anzukippen ist, und wenn Sie den Mäher zur Mähfläche hin- und wegschieben bzw. hin- und wegfahren.
• Benutzen Sie niemals den Mäher mit beschädigten Schutzeinrichtungen oder Schutzgittern oder ohne angebaute Schutzein - richtungen, z. B. ohne Auswurfklappe bzw. ohne Grasfangeinrichtung.
• Starten Sie den Rasen - mäher mit Vorsicht. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.

Stolpergefahr!

- Zum Starten das Gerät auf eine ebene Fläche stellen. Beim Starten des Motors darf das Gerät nicht gekippt werden.

• Dritte aus dem

Gefahrenbereich fernhalten.

- Öffnen Sie die Auswurf -klappe oder entleeren Sie den Grasfangkorb nie, solange der Motor läuft. Umlaufendes Messer kann zu Verletzungen führen.

- Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende

Teile. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch die Führungsholme gegebene Sicher - heitsabstand ist stets einzuhalten.

- Heben Sie oder tragen Sie niemals einen Mäher mit laufendem Motor.

- Befestigen Sie niemals Gegenstände am Lenker (z. B. Arbeitskleidung).

• Schalten Sie den Motor aus

und ziehen Sie den Zündkerzenstecker ab:

- Bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen.

- Wenn das Messer einen Fremd körper getroffen hat. Das Schneid werkzeug muss auf eventuelle Beschädigungen überprüft werden.

- Bevor Sie den Mäher überprüfen, reinigen oder Arbeiten an ihm durchführen

- Falls der Mäher anfängt, ungewöhnlich stark zu vibrieren. Eine sofortige Überprüfung ist erforderlich.

- Wenn Sie den Mäher verlassen.

- Bevor Sie nachtanken.

- Achten Sie auf den Nachlauf des Schneidwerk - zeuges, der bis zum Stillstand einige Sekunden beträgt.

- Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

- Um Brandgefahr zu vermeiden, halten Sie Motor, Auspuff frei von Gras, Blättern oder austretendem Öl (Fett).

- Aus Sicherheitsgründen dürfen die VIKING Rasen -mäher mit Benzinmotor nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden. An Hängen darf nur quer und niemals auf- oder abwärts gemäht werden, um den Verlust der Kontrolle über den Rasenmäher zu vermeiden.

Verletzungsgefahr!

25° Hangneigung ent - sprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Fläche.

Um eine ausreichende Schmierung des Motors sicherzustellen, sind beim Einsatz des Geräts an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Motor zu beachten.

Transport

Nur mit Hand - schuhen arbeiten, um Ver letzungen an

scharfkantigen und heißen Geräte teilen zu verhindern.

• Vor dem Transport das Gerät ausschalten, Zündkerzenstecker abziehen und Messer zum Stillstand kommen lassen.

- Das Gerät nur mit ausgekühltem Motor und mit leerem Kraftstofftank transportieren.

- Tragen Sie das Gerät nur zu zweit.

- Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).

- Gerät auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern. - Beachten Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifft.

Wartung und Reparaturen

Vor allen Arbeiten am Gerät Zündkerzen - stecker abziehen.

Nur Wartungsarbeiten durchführen, die in der Bedienungsanweisung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING-Fachhändler durchführen zu lassen.

Nur hochwertige Werkzeuge, Zubehöre und Ersatzteile verwenden.

Ansonsten kann die Gefahr von Unfällen mit Personenschäden oder Schäden am Gerät bestehen.

VIKING empfiehlt VIKING Original Werkzeuge, Zubehöre und Ersatzteile zu verwenden. Diese sind in ihren

Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

- Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet. - Sollte das Schneidwerkzeug oder der Rasenmäher auf ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der Mäher abzustellen und eine sachkundige Untersuchung durchzuführen.

- Der Rasenmäher darf mit beschädigter oder verbogener Kurbelwelle nicht in Betrieb genommen werden. Verletzungsgefahr durch defekte Teile!

- Prüfen Sie regelmäßig die Gras fang einrichtung auf Verschleiß, Beschädigung oder Verlust der Funktionsfähigkeit.

- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

Warnung - Benzin ist giftig und hochgradig entflammbar

- Bewahren Sie Benzin nur in den dafür vorgesehenen Behältern auf.

- Benzin von Funken,

offenen Flammen, Dauerflammen, Wärmequellen und Zündquellen fern

• Das Gerät mit leerem Kraftstofftank oder geschlossenem Kraftstoffhahn (falls vorhanden) transport
- Tanken Sie nur im Freien und rauchen Sie während des Einfüllvorganges nicht.
- Den Kraftstofftank nicht ganz füllen, sondern nur bis ca. 4 cm unter den Rand des Einfüllstutzens, damit der Kraftstoff Platz zum Ausdehnen hat.
- Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet oder Benzin nachgefüllt werden.
- Falls Benzin übergelaufen ist, den Motor erst starten, nachdem die benzin - verschmutzte Fläche gereinigt wurde. Jeglicher Zündversuch ist zu vermeiden, bis sich die Benzindämpfe verflüchtigt haben (trockenwischen).
- Aus Sicherheitsgründen sind Kraftstoffleitung, Kraftstoffhahn, Kraftstoff - tank, Tankverschluss und Anschlüsse regelmäßig auf Beschädigungen und undichte Stellen zu überprüfen und bei Bedarf auszutauschen (einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING-Fachhändler).

• Lassen Sie beschädigte Auspuff töpfe und Schutzbleche austauschen.
• Bewahren Sie niemals das Gerät mit Benzin im Tank innerhalb eines Gebäudes auf. Entstehende Benzindämpfe können mit offenem Feuer oder Funken in Berührung kommen und sich entzünden.
• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
• Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.
  • Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase
  giftige Abgase, sobald der Motor läuft. Diese Gase
  können geruchlos und unsichtbar sein. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Motorgerät arbeiten.
• Falls der Tank zu entleeren ist, sollte dies im Freien erfolgen (leerfahren).

Lebensgefahr durch Vergiftung!

Symbol-Beschreibung

Vor Inbetriebnahme Gebrauchsanleitung lesen.

Dritte aus dem Gefahrenbereich fernhalten.

Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten und vor Verlassen des Mähers Zündkerzenstecker abziehen.

Schneiden laufen nach.

MB 443 T, MB 448 TX Motor starten

MB 448, MB 448 T Motor starten

MB 443 T, MB 448 TX Motor abstellen

MB 448, MB 448 T Motor abstellen

MB 443 T, MB 448 TX Fahrantrieb einschalten

MB 448 T Fahrantrieb einschalten

Gerätebeschreibung

Gerätebeschreibung

1

A Lenkeroberteil

B Bügel Motorstopp

C Seilzugstart

D Fangkorboberteil

E Fangkorbunterteil

F Lenkerunterteile

G Räder

H Gehäuse

I Schnitthöhenverstellung Vorderachse

J Motor

K Schnitthöhenverstellung Hinterachse

L Auswurfklappe

M Kabelclip

N Drehgriff

O Kabelführung

P Füllstandsanzeige

Q Hebel Fahrantrieb MB 443 T, MB 448 T, MB 448 TX

Lieferumfang

2

Pos. Bezeichnung Stk.

1	Grundgerät	1
2	Stopfen	2
3	Schraube	2
4	Kabelführung(MB 448 T)	12)
5	Drehgriff	2
6	Grasfangkorboberteil	1
7	Grasfangkorbunterteil	1
8	Sicherungsblech	2
9	Kabelclip /Kabelbinder(MB 448 T)	12)
•	Gebrauchsanleitung	1
•	GebrauchsanleitungMotor	1

Rasenmäher betriebsbereit machen

Lenker montieren

3

2= Stopfen in beide

13= Lenkerunterteile (rechts und links) eindrücken.

3= Schraube durch Öffnung in

4= Kabelführung stecken und

15= Kabel Motorstopp und

14= Kabel Antrieb (nur bei MB 443 T, MB 448 T, MB 448 TX) in Kabelführung einhängen.

A= Lenkeroberteil auf beide Lenkerunterteile aufsetzen.

3= Schrauben (mit Kabelführung) von innen nach außen durch Bohrungen stecken und mit

5= Drehgriffen festschrauben

HINWEIS

Die Freidrehungen in den Gewinden verhindern ein selbständiges, gänzliches Abschrauben der Drehgriffe von den Schrauben (Verliersicherung).

Kabel mittels

9= Kabelclip (MB 443 X Kabelbinder) laut Abbildung am Lenkerunterteil befestigen.

Lenker umklappen:

Zum Reinigen des Geräts, zum platzsparenden Transportieren und Aufbewahren den Lenkeroberteil umklappen.

ACHTUNG

Verletzungsgefahr!

Der Motor muss vor dem Umklappen abgestellt und der Zündkerzenstecker abgezogen werden. Der Lenkeroberteil darf nicht belastet werden (z.B. mit über den Lenker gehängter Arbeitskleidung).

Klemmgefahr!

Durch das Lösen der Drehgriffe kann der Lenkeroberteil umklappen. Halten Sie deshalb den Lenkeroberteil (A) an der höchsten Stelle mit einer Hand, während Sie die Drehgiffe aufschrauben.

Starterseilzug einhängen

B= Bügel Motorstopp drücken und festhalten, um Motorbremse zu lösen.

C= Starterseilzug langsam ausziehen und in

16= Seilführung einhängen.

Grasfangkorb montieren

6= Fangkorboberteil und 7= Fangkorbunterteil auf einer ebenen Fläche auflegen. Das Fangkorboberteil mit

17= Laschen an den 18= Befestigungsbolzen im Fangkorbunterteil einhängen. Die Lasche nach unten drücken und

8= Sicherungsblech in Öffnungen Befestigungsbolzen führen. Sicherungsblech kräftig nach innen drücken.

HINWEIS

Das Sicherungsblech so weit nach innen drücken, bis es selbständig im Befestigungsbolzen einrastet.

Zur Montage des Grasfangkorbes auf der gegenüberliegenden Seite Vorgang wiederholen.

Den Fangkorb schließen und das Fangkorboberteil durch leichten Druck im Fangkorbunterteil einrasten lassen.

Grasfangkorb ein- und aushängen

ACHTUNG

Verletzungsgefahr! Zum Einhängen und Aushängen des Grasfangkorbes muss der Motor abgestellt werden.

L= Auswurfklappe nach oben ziehen.

Zum Einhängen: Grasfangkorb mit

19= Öffnungen in vorgesehenen

20= Rasthaken am Gerät einhängen. Auswurfklappe von Hand nach unten bis auf den Grasfangkorb führen.

Zum Aushängen: Grasfangkorb von den Rasthaken aushängen und entfernen.

Die Auswurfklappe von Hand wieder schließen.

Einstellen der Schnitthöhe

ACHTUNG

Verletzungsgefahr!

Zum Verstellen der Schnitthöhe muss der Motor abgestellt werden.

Es können 7 verschiedene Schnitthöhen zwischen 25 mm und 70 mm eingestellt werden. Üblich sind die Schnittstufen 2 bis 6.

Stufe 1 = niedrigste Schnitthöhe

Stufe 7 = höchste Schnitthöhe

I= Verstellhebel der Höhenverstellung Vorderachse befindet sich beim linken Vorderrad.

K= Verstellhebel der Höhenverstellung Hinterachse befindet sich beim linken Hinterrad.

I= Verstellhebel

Vorderachse und

K= Verstellhebel Hinterachse zuerst in Richtung Rad drücken, dann in der gewünschten Position (= Schnitthöhe) einrasten lassen.

Die Anzeigen der Schnitt - höhen befinden sich direkt neben den Verstellhebeln, am Gehäuse bzw. auf dem Grasfangkorb.

HINWEIS

Die eingestellte Schnitthöhe der Vorderachse und der Hinterachse soll identisch sein. Eine unterschiedliche Schnitthöhe hat eine verringerte Fangleistung zur Folge.

Kraftstoff und

Motoröl

9

Motoröl:

Vor dem ersten Starten Motoröl einfüllen (Ölmess - stab)! Das zu verwendende Motoröl und die Ölfüllmenge entnehmen Sie der Motor-Gebrauchsanleitung.

Motoröl-Kontrolle:

Füllstandskontrolle regelmäßig durchführen.

Den Mäher in waagrechter Position 2 min. stehen lassen damit das Öl abtropfen und sich vollständig sammeln kann. Zur Füllstandsmessung den Ölmessstab ganz einschrauben. Der Ölstand muss sich im markierten Feld des Messstabes befinden.

Kraftstoff:

Empfehlung: Frische Markenkraftstoffe, Normalbenzin bleifrei.

Sicherheitseinrichtung

Bügel Motorstopp

10

Die Rasenmäher

MB 443, MB 443 C,

MB 443 T, MB 443 X, MB 448,

MB 448 T, MB 448 TX sind mit einer Motorstopp-Vorrichtung ausgerüstet.

Beim Loslassen des

B= Bügels Motorstopp wird der Motor sofort abgestellt, das Mäh -messer kommt nach kurzer Auslaufzeit zum Stillstand.

Hinweise zum

Rasenmähen

HINWEIS

Einen schönen und dichten Rasen erhält man durch häufiges Mähen und

Kurzhalten des Rasens. Nicht zu kurz mähen bei heißem und trockenem Klima, da der Rasen sonst von der Sonne verbrannt und unansehnlich wird!

Mit einem scharfen Messer ist das Schnittbild schöner als mit einem abgestumpften. Daher Messer regelmäßig schärfen (Fachhändler).

Mähen Sie kein nasses Gras und nicht bei Regen!

Verwenden Sie aus

Sicherheitsgründen immer einen unbeschädigten Grasfangkorb.

Mähen an Hanglagen

5

Aus Sicherheitsgründen dürfen die VIKING Rasen -mäher mit Benzinmotor nicht an Hängen mit einer Steigung über 25° (46,6 %) eingesetzt werden. An Hängen darf nur quer und niemals auf- oder abwärts gemäht werden, um den Verlust der Kontrolle über den Rasenmäher zu vermeiden.

Verletzungsgefahr!

25° Hangneigung ent - sprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Fläche. Um eine ausreichende Schmierung des Motors sicherzustellen, sind beim Einsatz des Geräts an Hängen ergänzend die Angaben in der mitgelieferten Gebrauchsanleitung Motor zu beachten.

In Betrieb nehmen

ACHTUNG

- Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper.

• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet werden oder Benzin nachgefüllt werden.
• Starten Sie mit Vorsicht. Achten Sie auf ausreichenden Abstand der Füße zum Schneidwerkzeug.
• Verletzungsgefahr! Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile.
• Während des Mähens sind immer festes Schuhwerk und lange Hosen zu tragen. Mähen Sie nicht barfüßig oder in leichten Sandalen.
• Mähen Sie nicht während Personen, insbesonders Kinder, oder Tiere in der Nähe sind.

Motor starten

MB 443, MB 443 T, MB 443 X, MB 448 TX

Zum Starten eines kalten Motors zuerst

21= Primer dreimal drücken.

Bei Neustart eines warmen Motors ist ein Betätigen des Primers gewöhnlich nicht notwendig.

Bei kaltem Wetter kann es jedoch erforderlich sein, für einen Neustart den Primer erneut (dreimal) zu betätigen.

Auch bei erneutem Starten nach Leerfahren des Tanks und Betanken ist der Primer dreimal zu betätigen.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= Bügel Motorstopp am Lenkeroberteil betätigen und festhalten.

HINWEIS

Den Motor nicht in hohem Gras oder in der tiefsten Schnitthöhe starten, da ansonsten der Motor nur erschwert zum Starten ist.

C= Starterseil langsam bis zum Druckpunkt ausziehen, dann kräftig bis auf Armlänge durchziehen. Seil langsam zurück führen, damit es vom Starter langsam aufgerollt werden kann. Wiederholen bis Motor anläuft.

HINWEIS

Der Motor arbeitet aufgrund einer fixierten Gaseinstellung immer mit optimierter Arbeitsdrehzahl.

Motor stoppen

Zum Abstellen des Motors

B= Bügel Motorstopp loslassen, Motor und Messer kommen nach kurzer Auslaufzeit zum Stillstand.

Fahrantrieb MB 443 T, MB 448 T, MB 448 TX

Q= Hebel Fahrantrieb ziehen: Antrieb des Mähers setzt ein.

Antriebsgeschwindigkeit: 3,5 km/h

Hebel Fahrantrieb loslassen:

Antrieb des Mähers schaltet sich aus.

Entleeren des Grasfangkorbes

ACHTUNG

Verletzungsgefahr!

Stets vor Abnahme des Fangkorbes Motor stoppen.

Schließt sich die Füllstands - anzeige (Position STOP) ist der Grasfangkorb voll und muss entleert werden.

Grasfangkorb an

22= Verschlusslasche öffnen und Fangkorboberteil nach oben aufklappen. Gefüllten Grasfangkorb nach hinten umklappen. Durch den

24= integrierten Griff am Grasfankorbunterteil und 23= integrierten Griff am Grasfankorboberteil kann der Grasfangkorb bequem entleert werden.

Nach dem Entleeren das Oberteil zuklappen und wieder einrasten lassen.

Wartung

ACHTUNG

Ziehen Sie bei allen Wartungsarbeiten und Arbeiten am Messer den Zündkerzenstecker. Berühren Sie das Messer nie, ehe es nicht stillsteht. Wartungs- und Reinigungs - arbeiten nur bei ausgekühltem Motor durchführen.

Verletzungsgefahr! Nur mit Hand- schuhen arbeiten.

Sollten Ihnen notwendige Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fach händler. VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING-Fachhändler durchführen zu lassen. VIKING empfiehlt VIKING Original-Ersatzteile zu verwenden.

Gerät reinigen

Wartungsintervall: Nach jedem Einsatz

Nach dem Mähen Gerät gründlich reinigen. Eine sorgsame Behandlung schützt Ihr Gerät vor Schäden und verlängert die Nutzungsdauer. Mäherunterseite mit Bürste und Wasser säubern. Angesetzte Grasrückstände im Gehäuse und im Auswurfschacht vorab mit einem Holzstab lösen. Das Mähmesser reinigen.

Niemals Strahlwasser auf Motorteile, Dichtungen, Lagerstellen und elektrische Bauteile wie Schalter richten. Teure Reparaturen wären hier die Folge.

Benutzen Sie keine aggressiven Reinigungsmittel. Solche Reiniger können Kunststoffe und Metalle beschädigen, was den sicheren Betrieb Ihres VIKING-Geräts beeinträchtigen kann.

Sollten Sie Verschmutzungen nicht mit Wasser, mit einer Bürste oder mit einem Tuch entfernen können, empfiehlt VIKING die Verwendung eines Spezialreinigers (z.B. STIHL Spezialreiniger).

Zu beachten:

Bei Reinigungs- und Wartungsarbeiten Mäher an der Vorderseite hochkippen. Nie seitlich kippen, da ansonsten das Benzin ausläuft. Vor dem Hochkippen den Kraftstofftank entleeren (leerfahren), die Drehgriffe lösen und die Auswurfklappe anheben.

Verbrennungsmotor

Wartungsintervall: Siehe Gebrauchsanleitung Motor

Beachten Sie die Bedienungs- und Wartungshinweise, die Sie der beiliegenden Motoren-Gebrauchsanleitung entnehmen können. Besonders wichtig für eine lange Nutzungsdauer sind stets ausreichender Ölstand, der regelmäßige Öl- sowie Luftfilterwechsel.

Die Kühlrippen müssen stets sauber gehalten werden, um eine ausreichende Motor - kühlung sicherzustellen.

Räder und Radantrieb

Die Kugellager der Räder sind wartungsfrei.

Das Getriebe ist wartungsfrei.

Mähmesser warten

ACHTUNG

Verletzungsgefahr!

Sollten Ihnen notwendige Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fach - händler (VIKING empfiehlt den VIKING Fachhändler).

VIKING empfiehlt VIKING Original-Ersatzteile zu verwenden.

Wartungsintervall: Vor jedem Einsatz

Rasenmäher in

Reinigungsposition hochkippen.

26= Mähmesser reinigen und auf Beschädigungen (Kerben oder Risse) und Verschleiß kontrollieren und gegebenenfalls tauschen.

Verschleißgrenzen:

Die Messerstärke muss an jeder Stelle zumindest 2 m m betragen. (Überprüfung mittels Messschieber).

Die Schneiden dürfen beim Schärfen maximal um 5 m m zurück geschliffen werden.

Zur Überprüfung ein

33= Lineal an die vordere Messerkante anlegen und den Verschleiß kontrollieren.

ACHTUNG

Ist am Rasenmäher nicht das mitgelieferte Messer montiert, sondern z.B. das als Sonderzubehör erhältliche Mulchmesser, gelten dementsprechend andere Verschleißgrenzen.

ACHTUNG

Verletzungsgefahr!

Ein verschlissenes Messer kann abbrechen und schwere Verletzungen verursachen. Die Anweisungen zur Messerwartung sind deshalb jedenfalls einzuhalten.

Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw. häufig unter trockenen

Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleißt überdurch schnittlich schnell.

Beim Tausch des Mähmessers immer auch Messerschraube (27) und Sicherscheibe (29) erneuern.

Mähmesser schärfen

Wartungsintervall:

Alle 25 Betriebsstunden

Wenn sich das Mähergebnis mit der Zeit verschlechtert, ist wahrscheinlich das Mäh -messer abgestumpft.

Mähmesser demontieren

Zur Demontage einen

25= Holzklotz (ca. 60 x 60 mm) zum Gegenhalten des

26= Mähmessers verwenden.

27= Messerschraube lösen.

Mähmesser nachschärfen

Mähmesser muss unter Beachtung folgender Punkte nachgeschärft werden:

- Mähmesser beim Schleifen kühlen, z. B. mit Wasser. Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.

• Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
• Messer vor Einbau auf Beschädigungen kontrollieren. Das Messer muss erneuert werden, wenn Kerben oder Risse erkennbar sind, wenn die Schneiden mehr als 5 mm zurückgeschärft sind oder wenn das Messer an einer Stelle dünner als 2 mm ist (Verschleißgrenzen).

Mähmesser montieren

Das Mähmesser mit den hochgebogenen Kanten nach oben montieren. Zur Montage einen

25= Holzklotz (ca. 60 x 60 mm) zum Gegenhalten des

26= Mähmessers verwenden. Mähmesser auf

28= Messerbüchse aufsetzen und mit

27= Messerschraube und

29= Sicherscheibe mit einem Drehmoment von 60 - 65 Nm festziehen.

ACHTUNG

Das vorgeschriebene Anziehmoment der Messerschraube ist genau einzuhalten, da die sichere Befestigung des Schneid - werkzeuges davon abhängt. Sicherscheibe (29) bei jeder Messermontage erneuern. Messerschraube (27) zusätzlich mit Loctite 243 sichern.

Einstellen des Antriebsseilzuges MB 443 T, MB 448 T, MB 448 TX

Wartungsintervall: Bei Bedarf (Antrieb setzt bei gezogenem Hebel Fahrantrieb nicht ein)

Bei neuen Geräten ist der Seilzug richtig eingestellt. Es kann vorkommen, dass durch Abnutzung der Kupplung oder Veränderung der Seilzuglänge der Seilzug nachgestellt werden muss.

ACHTUNG

Verletzungsgefahr!

Wird der Antriebsseilzug falsch eingestellt kann sich der Mäher bereits beim Starten ungewollt in Bewegung setzen und es kann dadurch zu Personen- oder Sachschäden kommen. Die Einstellung muss wieder holt werden (evtl. einen Fach händler aufsuchen, VIKING empfiehlt den VIKING Fachhändler).

Richtige Einstellung:

Ab ca. einem Drittel des Hebelweges müssen die Antriebsräder blockieren. Den Antriebshebel betätigen und den Rasenmäher gleichzeitig nach hinten ziehen.

MB 443 T, MB 448 TX

30= Kontermutter lösen.

31= Einstellschraube herausdrehen, bis die richtige Einstellung erreicht ist.

31= Einstellschraube mit 30= Kontermutter sichern.

MB 448 T

Die Einstellung erfolgt mittels einer am Lenkeroberteil befindlichen

32= Verstellschraube. Durch Drehen der Verstellschraube in Richtung „+“ wird die Spannung des Seilzuges erhöht, Drehen in Richtung „-“ verringert die Spannung.

ACHTUNG

Verletzungsgefahr!

Blockieren beim Zurück - ziehen die Antriebsräder bereits bei nicht betätigtem Antriebs hebel ist der Seilzug falsch eingestellt und der Antrieb des Mähers permanent eingeschaltet.

Die Einstellung muss wieder - holt werden (evtl. autorisier ten Kundendienst aufsuchen).

Winterpause

Bei längerer Stilllegung des Mähers die nachstehenden Punkte beachten:

• Alle äußeren Teile des Motors und Mähers, insbesondere die Kühlrippen, sorgfältig reinigen.
• Sämtliche beweglichen Teile gut einölen bzw. fetten.
• Kraftstofftank und Vergaser entleeren (z. B. durch Leerfahren)

- Zündkerze heraus - schrauben und ca. 3 ml Motoröl durch Zündkerzen - öffnung in den Motor einfüllen. Motor einige Male ohne Zündkerze durchdrehen.

Achtung:

Zündkerzenstecker wegen Entzündungsgefahr weg vom Zündkerzenloch halten. Zündkerze wieder einschrauben.

• Ölwechsel vornehmen.
• Den Motor gut abdecken und den Rasenmäher in einem trockenen, staubfreien Raum in Normallage lagern.

Aufbewahrung

Der Raum zur Aufbewahrung soll trocken und staubarm sein. Außerdem soll der Mäher außer Reichweite von Kindern aufbewahrt werden. Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben, damit dieses sich stets in einem betriebssicheren Zustand befindet. Kraftstofftank und Vergaser entleeren (z. B. durch Leerfahren)

Übliche Ersatzteile

Mähmesser

MB 443, MB 443 C, MB 443 T, MB 443 X

6336 702 0100

Mähmesser

MB 448, MB 448 T, MB 448 TX

6356 702 0100

HINWEIS

Die Befestigungselemente des Mähmessers (z.B. Messerschraube, Sicherungsscheibe) müssen beim Messertausch bzw. be der Messermontage ersetzt werden. Ersatzteile sind beim VIKING Fachhändler erhältlich.

Umweltschutz

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden.

Verpackungen, Gerät und Zubehör sind aus

recycling fähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umwelt gerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen.

Aus diesem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsammlung zuzuführen.

Verschleiß minimieren und Schäden vermeiden

Wichtige Hinweise zur Wartung und Pflege, für die Produktgruppe

Rasenmäher Benzin

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING-Gerät:

1. Verschleißteile

Manche Teile des VIKING-Gerätes unterliegen auch bei bestimmungs gemäßem Gebrauch einem norma len Verschleiß und müssen je nach Art und Dauer der Nutzung recht zeitig ersetzt werden.

Dazu gehören u.a.:

• Messer
• Fangkorb
• Keilriemen

(bei MB 443 T, MB 448 T, MB 448 TX)

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VIKING-Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Angaben über Benzin und Motoröl sind in der Gebrauchsanleitung des Motorherstellers zu finden. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungs - hinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• nicht bestimmungsgemäße Verwendung des Produktes
• nicht von VIKING freigegebene Veränderungen am Produkt
• Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.
• Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen. VIKING empfiehlt Wartungs - arbeiten und Reparaturen nur beim VIKING-Fachhändler durchführen zu lassen.

VIKING-Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zählen unter anderem:

• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung
• Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.
• Schäden infolge nicht rechtzeitig oder unzu - reichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

CE-Konformitäts - erklärung des Herstellers

Wir,

VIKING GmbH

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

erklären, dass die Maschine

Rasenmäher, handgeführt mit Verbrennungsmotor

Fabrikmarke: VIKING

Serienidentifizierung: 6336

Typ: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Serienidentifizierung: 6356

Typ: MB 448.0

MB 448.0 T

MB 448.0 TX

mit folgenden EG-Richtlinien übereinstimmt:

Das Erzeugnis ist in

Übereinstimmung mit

folgenden Normen entwickelt und gefertigt worden:

EN 836

Angewandtes

Konformitätsbewertungs - verfahren:

Anhang VIII (2000/14/EC)

Name und Anschrift der beteiligten benannten Stelle:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Zusammenstellung und

Aufbewahrung der

Technischen Unterlagen:

Johann Weiglhofer

VIKING GmbH

Gemessener

Schallleistungspegel:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Garantierter

Schallleistungspegel:

96 dB(A)

Das Baujahr und die Serialnummer sind auf dem Typenschild des Geräts angegeben.

Langkampfen,

den 03.01.2011

VIKING GmbH

Weiglhofer

Bereichsleiter Forschung und

Produktentwicklung

Fehlersuche

Störung Mögliche Ursache Abhilfe BildSeite
- Motor springt nicht an - Bügel Motorstopp ist nicht gedrückt- Kein Kraftstoff im Tank; Kraftstoffleitung verstopft- Schlechter, verschmutzter oder alter Kraftstoff im Tank- Luftfilter ist verschmutzt- Zündkerzenstecker von Zündkerze abgezogen; Zündkabel schlecht am Stecker befestigt- Zündkerze verrußt oder beschädigt; falscher Elektrodenabstand- Motor ist aufgrund mehrerer Startversuche „abgesoffen“- Mähergehäuse ist verstopft	- Bügel Motorstopp zum Holm drücken- Kraftstoff nachfüllen, Kraftstoffleitung reinigen- Verwenden Sie stets frischen Markenkraftstoff, Normalbenzin bleifrei, Vergaser reinigen- Luftfilter reinigen- Zündkerzenstecker aufstecken; Verbindung zwischen Zündkabel und Stecker prüfen- Zündkerze reinigen oder ersetzten; Elektrodenabstand einstellen- Zündkerze herausdrehen und trocknen, Starterseil bei herausgeschraubter Zündkerze mehrmals durchziehen- Mähergehäuse reinigen (zum Reinigen Zündkerzenstecker ziehen)	8779	1199101111117
- Erschwertes Starten oder die Motorleistung lässt nach- Mähen von zu hohem oder zu feuchtem Gras- Mähergehäuse ist verstopft- Luftfilter ist verschmutzt- Zündkerze ist verrußt- Mähmesser ist abgestumpft oder verschlissen- Wasser ist in Kraftstofftank und Vergaser; Vergaser ist verstopft	- Die Schnitthöhe und die Mähgeschwindigkeit den Mähbedingungen anpassen- Mähergehäuse reinigen (zum Reinigen Zündkerzenstecker ziehen)- Luftfilter reinigen- Zündkerze reinigen- Mähmesser nachschleifen oder ersetzen- Kraftstofftank entleeren, Kraftstoffleitung und Vergaser reinigen.	6910	81716

siehe Gebrauchsanleitung-Motor
✗ evtl. einen Fach händler aufsuchen, VIKING empfiehlt den VIKING Fachhändler.

Störung Mögliche Ursache Abhilfe BildSeite
- Kein Antrieb beim Betätigen des Antriebshebels	- Antriebsseilzug falsch eingestellt	- Antriebsseilzug nachstellen	11 18
- Motor wird heiß - Kühlrippen sind verschmutzt- Zu geringer Ölstand im Motor		- Kühlrippen reinigen- Motoröl nachfüllen.	97	179
- Starke Vibrationen während des Betriebs	- Die Messerschrauben sind lose- Die Motorbefestigung ist lose- Das Messer ist durch falsches Nachschleifen oder Bruch unwucht	- Messerschrauben anziehen (evtl. autorisierten Kundendienst aufsuchen)- Schrauben Motorbefestigung anziehen.- Messer nachschleifen (wuchten) oder ersetzen	10, ✕×10	1616
- Unsauberer Schnitt, Rasen wird gelb	- Mähmesser ist abgestumpft oder verschlissen- Die Vorschubgeschwindigkeit ist im Verhältnis zur Schnitthöhe zu groß	- Mähmesser nachschleifen oder ersetzen- Vorschubgeschwindigkeit verringen und/ oder richtige Schnitthöhe wählen	106	168
- Auswurfkanal verstopft	- Mähmesser ist verschlissen- Mähen von zu hohem oder zu feuchtem Gras	- Mähmesser ersetzen- Die Schnitthöhe und die Mähgeschwindigkeit den Mähbedingungen anpassen (richtige Schnitthöhe wählen).	106	168

siehe Gebrauchsanleitung-Motor

✗ evtl. einen Fachhändler aufsuchen, VIKING empfiehlt den VIKING Fachhändler.

Technische Daten

Fabrikmarke: VIKING
	Einheit	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Serienidentifizierung 6336 6336 6356 6356Motor, Bauart 4-Takt VerbrennungsmotorMotortyp B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 /B&S Series 675 /B&S Series 450Nennleistung bei Nenndrehzahl	kW-U/min	2,1-2900 /2,3-2800 /1,9-2900	2,1-2900	2,3-2800	2,3-2800 /2,0-2800
Hubraum	ccm	158 / 190 / 148	158	190	190 / 158
Kraftstofftank	l	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Art der Schneidvorrichtung		Messerbalken	Messerbalken	Messerbalken	Messerbalken
Schnittbreite	cm	41	41	46	46
Drehzahl der Schneidvorrichtung	U/min	2900/ 2800/ 2900	2900	2800	2800 / 2800
Gemäß Richtlinie 2000/14/EC:Garantierter Schallleistungspegel L_WAd Gemäß EN 836:Schalldruckpegel am Arbeitsplatz L_pA	dB(A)	96	96	96	96 / 96
	dB(A)	82,5	82,5	84	84 / 83
Angegebener Schwingungskennwertnach EN 12096:Gemessener Wert a_hw	m/sec ^2	6,30 / 5,24 / 5,10	6,64	5,00	5,00 / 5,09
Unsicherheit K	m/sec ^2	2,52 / 2,09 / 2,04	2,66	2,50	2,50 / 2,04
Messung gemäß EN 20 643
Startvorrichtung		Seilstart	Seilstart	Seilstart	Seilstart
Sicherheitseinrichtung		Motorstopp	Motorstopp	Motorstopp	Motorstopp
Anziehmoment Messerschraube	Nm	60 - 65	60 - 65	60 - 65	60 - 65
Räder v/ h	mm	180/180	180/200	180/200	180/200
Radantrieb		-	1-Gang vorwärts	-	1-Gang vorwärts
Schnitthöhe	mm	30-70	30-70	30-70	30-70
Grasfangbox	l	60	60	60	60
L/B/H	cm	146/46/102	146/48/102	149/50/102	149/50/102
Gewicht	kg	23 / 27 / 24	26	27	30 / 26

Serviceplan

Geben Sie diese Gebrauchs - anleitung Ihrem VIKING Fachhändler, wenn Sie an Ihrem VIKING Produkt Wartungsarbeiten durchführen lassen.

Ihr VIKING Fachhändler bestätigt im Kapitel „Serviceplan“ die ordnungs - gemäße Durchführung der vorgeschriebenen Servicearbeiten.

Modell: MB

Serialnummer:

Übergabe

Datum:

Stempel des VIKING Fachhändlers

Nächster Service

Datum:

Datum: ____ ____ ____ ____

Stempel des VIKING Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel des VIKING Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____

Stempel des VIKING Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel des VIKING Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____

Stempel des VIKING Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: ____ ____ ____ ____ ____

Stempel des VIKING Fachhändlers

Nächster Service

Datum: ____ ____ ____ ____

Datum: Stempel des VIKING Fachhändlers Nächster Service Datum:

Datum: Stempel des VIKING Fachhändlers Nächster Service Datum:

Datum: _________ _________ _________ _________ Stempel des VIKING Fachhändlers Nächster Service Datum: _________ _________ _________ _________

Datum: Stempel des VIKING Fachhändlers Nächster Service Datum:

Datum: _________ _________ _________ _________ Stempel des VIKING Fachhändlers Nächster Service Datum: _________ _________ _________ _________

Datum: Stempel des VIKING Fachhändlers Nächster Service Datum:

Datum: _________ _________ _________ _________ Stempel des VIKING Fachhändlers Nächster Service Datum: _________ _________ _________ _________

Datum: Stempel des VIKING Fachhändlers Nächster Service Datum:

Datum: _________ _________ _________ _________ Stempel des VIKING Fachhändlers Nächster Service Datum: _________ _________ _________ _________

Dear Customer,

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans-Peter-Stihl-Straße 5

6336 Langkampfen / Kufstein (Autriche)

déclarons que

Langkampfen, le 03.01.2011

VIKING GmbH

Weiglhofer

Technische gegevens 16

Onderhoudsschema 17

Voor uw veiligheid

Hiertoe behoren o.a.:

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen/Kufstein

verklaren, dat de

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Am Grauen Stein D-51105 Köln

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

declara que a máquina

Lamgkampfen, 03.01.2011

VIKING GmbH

Weiglhofer

Produktkomponenter 5

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

bekrefter at maskinen

Gressklipper med bensinmotor

Merke: VIKING

Serienr: 6336

Type: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Serienr: 6356

Type: MB 448.0

MB 448.0 T

MB 448.0 TX

er i overensstemmelse med følgende EU-retningslinjer:

Langkampfen 03.01.2011

VIKING GmbH

Weiglhofer

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans-Peter-Stihl-Straße 5 A-6336 Langkampfen / Kufstein

Korrekt indstilling:

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen/Kufstein

Hans-Peter-Stihl-Straße 5 A-6336 Langkampfen / Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen/Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Langkampfen, dne 03.01.2011

VIKING GmbH

Weiglhofer

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

27= peilio varžtu bei

29= apsaugine veržle 60 - 65 Nm sukimo momentu.

DÈMESIO

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Am Grauen Stein D-51105 Köln

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

declarăm că mașina

Hans-Peter-Stihl-Strasse 5

A-6336 Langkampfen /

Kufstein

Langkampfen, την 03.01.2011

VIKING GmbH

Weiglhofer

Hans-Peter-Stihl-Strasse 5 A-6336 Langkampfen / Kufstein

Am Grauen Stein D-51105 Köln

Hans-Peter-Stihl-Strasse № 5 A-6336 Langkampfen / Kufstein

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

заявляє, що

Hans-Peter-Stihl-Straße 5

A-6336 Langkampfen / Kufstein

kinnitame, et masin
