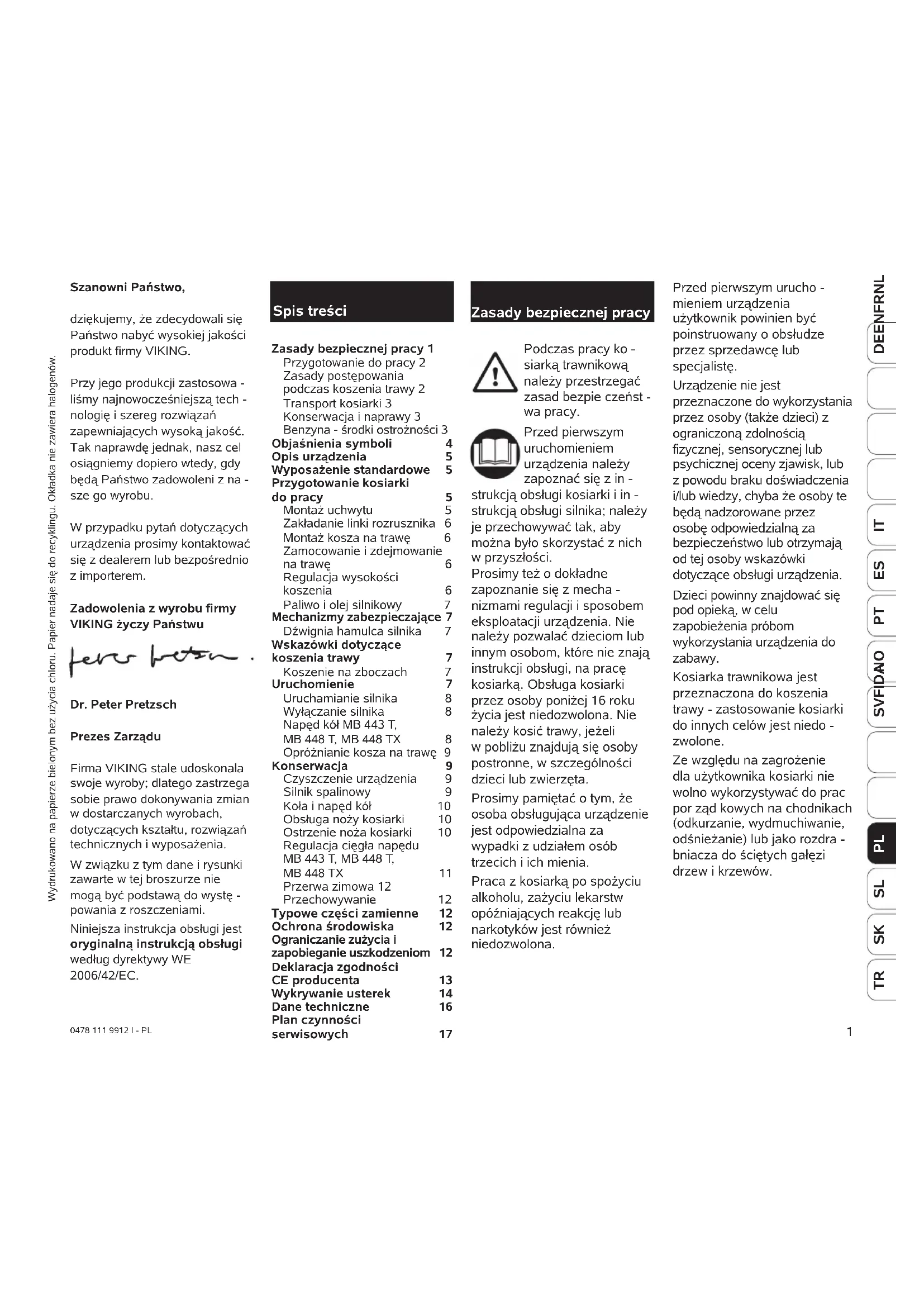

INSTRUKCJA OBSŁUGI MB 443 T VIKING

dziękujemy, że zdecydowali się Państwo nabyć wysokiej jakości produkt firmy VIKING.

Przy jego produkcji zastosowa - liśmy najnowocześniejszą tech - nologię i szereg rozwiązań zapewniających wysoką jakość. Tak naprawdę jednak, nasz cel osiągniemy dopiero wtedy, gdy będą Państwo zadowoleni z na - sze go wyrobu.

W przypadku pytań dotyczących urządzenia prosimy kontaktować się z dealerem lub bezpośrednio z importerem.

Zadowolenia z wyrobu firmy VIKING życzy Państwu

Dr. Peter Pretzsch

Prezes Zarządu

Firma VIKING stale udoskonala swoje wyroby; dlatego zastrzega sobie prawo dokonywania zmian w dostarczanych wyrobach, dotyczących kształtu, rozwiązań technicznych i wyposażenia.

W związku z tym dane i rysunki zawarte w tej broszurze nie mogą być podstawą do wystę - powania z roszczeniami.

Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi według dyrektywy WE 2006/42/EC.

0478 111 9912 I - PL

Spis treści

Zasady bezpiecznej pracy 1

Przygotowanie do pracy 2

Zasady postępowania

podczas koszenia trawy 2

Transport kosiarki 3

Konserwacja i naprawy 3

Benzyna - środki ostrożności 3

Objaśnienia symboli 4

Opis urządzenia 5

Wyposażenie standardowe 5

Przygotowanie kosiarki

do pracy 5

Montaż uchwytu 5

Zakładanie linki rozrusznika 6

Montaż kosza na trawę

Zamocowanie i zdejmowanie

na trawe 6

Regulacja wysokości

koszenia 6

Paliwo i olej silnikowy 7

Mechanizmy zabezpieczające 7

Dźwignia hamulca silnika 7

Wskazówki dotyczące

koszenia trawy 7

Koszenie na zboczach

Uruchomienie 7

Uruchamianie silnika

Wyłączanie silnika 8

Napęd kół MB 443 T,

MB 448 T, MB 448 TX

Opróżnianie kosza na trawę

Konserwacja 9

Czyszczenie urządzenia 9

Silnik spalinowy 9

Koła i napęd kół 10

Obsługa noży kosiarki 10

Ostrzenie noża kosiarki

Regulacja cięgła napędu

MB 443 T, MB 448 T,

MB 448 TX 11

Przerwa zimowa 12

Przechowywanie 12

Typowe części zamienne 12

Ochrona środowiska 12

Ograniczanie zużycia i

zapobieganie uszkodzeniom 12

Deklaracja zgodności

CE producenta 13

Wykrywanie usterek 14

Dane techniczne 16

Plan czynności

serwisowych 17

Zasady bezpiecznej pracy

Podczas pracy ko - siarką trawnikową należy przestrzegać zasad bezpie czeńst - wa pracy.

Przed pierwszym uruchomieniem urządzenia należy zapoznać się z in -

strukcją obsługi kosiarki i in - strukcją obsługi silnika; należy je przechowywać tak, aby można było skorzystać z nich w przyszłości.

Prosimy też o dokładne zapoznanie się z mecha - nizmami regulacji i sposobem eksploatacji urządzenia. Nie należy pozwalać dzieciom lub innym osobom, które nie znają instrukcji obsługi, na pracę kosiarką. Obsługa kosiarki przez osoby poniżej 16 roku życia jest niedozwolona. Nie należy kosić trawy, jeżeli w pobliżu znajdują się osoby postronne, w szczególności dzieci lub zwierzęta.

Prosimy pamiętać o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia.

Praca z kosiarką po spożyciu alkoholu, zażyciu lekarstw opóźniających reakcję lub narkotyków jest również niedozwolona.

Przed pierwszym urucho - mieniem urządzenia użytkownik powinien być poinstruowany o obsłudze przez sprzedawcę lub specjalistę.

Urządzenie nie jest przeznaczone do wykorzystania przez osoby (także dzieci) z ograniczoną zdolnością fizycznej, sensorycznej lub psychicznej oceny zjawisk, lub z powodu braku doświadczenia i/lub wiedzy, chyba że osoby te będą nadzorowane przez osobę odpowiedzialną za bezpieczeństwo lub otrzymają od tej osoby wskazówki dotyczące obsługi urządzenia.

Dzieci powinny znajdować się pod opieką, w celu zapobieżenia próbom wykorzystania urządzenia do zabawy.

Kosiarka trawnikowa jest przeznaczona do koszenia trawy - zastosowanie kosiarki do innych celów jest niedo - zwolone.

Ze względu na zagrożenie dla użytkownika kosiarki nie wolno wykorzystywać do prac por ząd kowych na chodnikach (odkurzanie, wydmuchiwanie, odśnieżanie) lub jako rozdra - bniacza do ściętych gałęzi drzew i krzewów.

- Urządzenie można udostępniać tylko osobom znajcym dany model i jego obsługę; wraz z urząd -zeniem należy przekazać instrukcje obsługi.

Przygotowanie do pracy

- W trakcie koszenia należy zawsze nosić pełne obuwie i długie spodnie.

Trawy nie należy kosić boso lub np. w sandałach.

- Przeszukać dokładnie teren, na którym eksploatowane będzie urządzenie i usunąć wszystkie kamienie, patyki, druty, kości i inne przed - mioty.

- Przed użyciem kosiarki należy sprawdzić, czy narzędzia tnące, śruba i cały zespół tnący są w dobrym stanie.

- Prosimy przestrzegać lokalnych przepisów dotyczących czasu pracy kosiarek trawnikowych.

Zasady postępowania podczas koszenia trawy

- Należy unikać koszenia mokrej trawy. Z uwagi na mokrą trawę zwiększa się niebezpieczeństwo wypadku (Niebezpieczeństwo poślizgnięcia się).

- Nie wolno usuwać lub zmieniać działania, zamontowanych przez producenta w kosiarce, mechanizmów sterujących, np. przez przywiązanie dźwigni hamulca silnika do uchwytu sterującego.

- Koszenie należy przepro - wadzać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

- Uważać na zachowanie właściwej i pewnej postawy na zboczach. Należy unikać koszenia na zboczach zbyt stromych, z powodu nie - bezpieczeństwa utraty kontroli nad urządzeniem oraz zakłócenia prawidło - wego smarowania silnika.

- Urządzenie należy pro wadzić tylko w wolnym tempie. Zbyt szybkie prowadzenie urządzenia może prowadzić do niebezpieczeństwa zranienia, spowodowanego potknięciem się, poślizgnię ciem itp.

- Kosić należy w poprzek zbocza, a nie - w górę lub w dół, aby w przypadku utraty panowania nad urządzeniem lub potknięcia się kosiarka nie zsunęła się na operatora lub inne osoby postronne.

- Należy zachować szcze - gólną ostrożność w przy - padku zmiany kierunku jazdy na zboczu, co może prowadzić do utraty kontroli nad urządzeniem.

- Również szczególną os - trożność należy zachować podczas poruszaniu się do tyłu oraz ciągnięcia kosiarki.

Niebezpieczeństwo potknięcia się!

- Także w przypadku zawracania kosiarką lub podciągania jej do siebie należy zachować szcze -gólną ostrożność.

- Podczas transportu wzgl. jazdy z przechyloną kosiarką przez powierzchnie, które nie są porośnięte trawą, oraz w czasie transportu wzgl. jazdy na miejsce koszenia i z powrotem, należy wyłączyć silnik wzgl. wyłączyć sprzęgło noża.

- Nie należy pracować kosiarką z uszkodzonymi elementami ochronnymi, z uszkodzonym koszem na trawę lub bez zamonto - wanych elementów och - ronnych, np. bez osłony wyrzutu trawy.

- Podczas uruchamiania kosiarki trawnikowej należy zachować ostrożność. Zwracać uwagę na odpo - wiednią odległość stóp od narzędzia tnącego.

- Przed uruchomieniem należy urządzenie ustawić na równej powierzchni. Podczas uruchamiania nie należy urządzenia przechylac.

- Osoby trzecie powinny przebywać w be z - piecznej odle - głości od obszaru zagrożenia.

- Nie otwierać osłony wyrzutu trawy i nie opróżniać kosza na trawę podczas pracy silnika. Obracający się nóż może spowodować obrażenia.

- Niebezpieczeństwo zranienia! Nie zbliżać rąk

oraz stóp do wirujących elementów.

Zachować właściwą odległość od otworu wyrzutowego.

Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt sterujący.

- Nie należy nigdy podnosić lub przenosić kosiarki z pracującym silnikiem.

- W żadnym wypadku nie należy zamocowywać jakichkolwiek przedmiotów na uchwycie kierującym (np. odzież robocza).

- Wyłączyć silnik

i zdjąć fajkę z świecy zapłonowej:

- przed usunięciem przyczyny zablokowania lub niedrożności kanału wyrzutowego.

- jeżeli nóż natrafił na ciało obce: kamień, krawężnik, korzeń itp. jeżeli istnieje konieczność skontrolo - wania narzędzia tnącego ze względu na ewentualne uszkodzenia.

- zanim kosiarka poddana zostanie kontroli, czy - szcze niu lub przeprowa - dzone zostaną przy niej jakiekolwiek prace ser - wisowe lub konser w a - cyjne.

- jeżeli kosiarka zacznie mocno wibrować. Natychmiastowa kontrola jest konieczna.

- jeżeli kosiarka pozostała bez nadzoru.

- przed uzupełnieniem paliwa.

- Należy pamiętać o bezwład -

nym ruchu narzędzia tnącego, trwającym kilka sekund od

momentu wyłączenia silnika.

• Lokalne przepisy mogą definiować dozwolony wiek użytkownika.
• Silnik i układ wydechowy nie mogą mieć bezpośredniego kontaktu z trawą, liśćmi lub wypływającym olejem (smarem), ponieważ grozi to pożarem.
• Ze względów bezpieczeńst - wa kosiarek spalinowych VIKING nie można używać na zboczach o nachyleniu przekraczającym 25° (46,6 %). Na zboczach wolno prowadzić kosiarkę tylko w poprzek zbocza, a nie w górę lub w dół, w celu uniknięcia utraty panowania nad maszyną. Niebezpieczeństwo zranienia!

25° nachylenia zbocza odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie.

Aby zagwarantować wystarczające smarowanie silnika podczas eksploatacji urządzenia na zboczach, należy także zwrócić uwagę na informacje podane w dostarczonej instrukcji obsługi silnika.

Transport kosiarki

Zawsze należy pracować w rękawicach, aby

zapobiec obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia.

• Przed transportem należy urządzenie wyłączyć, Odłączyć nasadkę świecy zapłonowej i odczekać do całkowitego zatrzymania się noża tnącego.
• Urządzenie należy transportować ze schłodzonym silnikiem i pustym zbiornikiem paliwa.
• Urządzenie należy przenosić, korzystając z pomocy drugiej osoby.

• Użyć odpowiedniego urządzenia załadowczego (podnoszącego lub rampy załadowczej).

• Urządzenie należy zabezpieczyć za pomocą odpowiednio dobranych elementów mocujących (pasów, lin itp.).

• Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawnych, a zwłaszcza przepisów dotyczących bezpieczeństwa ładunków i transportu przedmiotów na powierzchniach ładunkowych.

Konserwacja i naprawy

- Przed podjęciem jakichkolwiek czynności serwi -

sowych i konser wacyjnych przy urządzeniu należy zdjąć fajkę z świecy zapłonowej. Wykonywać tylko czynności opisane w instrukcji obsługi. Wykonanie innych czynności należy zlecić dealerowi.

Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING.

Należy wykorzystywać tylko narzędzia, akcesoria oraz części zamienne wysokiej jakości.

W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Firma VIKING zaleca wykorzystanie oryginalnych narzędzi, akcesoriów i części zamiennych firmy VIKING. Posiadają one cechy optymalnie dobrane do danego urządzenia, które odpowiadają wymaganiom użytkownika.

• Wszystkie nakrętki, trzpienie i śruby powinny być dobrze dokręcone, dla zachowania gotowości eksploatacyjnej urządzenia.
• Jeżeli narzędzie tnące lub sama kosiarka natrafiły na przeszkodę lub jakieś ciało obce, to należy kosiarkę wyłączyć i przeprowadzić jej rzeczową kontrolę.
• Nie wolno uruchamiać kosiarki trawnikowej z uszkodzonym lub zgiętym wałem korbowym. Uszkodzone części mogą spowodować obrażenia ciała!
• Zespół gromadzenia trawy należy regularnie sprawdzać pod względem zużycia, uszkodzeń i prawidłowego działania.
• Ze względów bezpieczeńst - stwa należy wymieniać zużyte i uszkodzone części.

Ostrzeżenie - benzyna jest trująca i łatwopalna

• Benzynę należy przecho - wywać tylko w pojemnikach przeznaczonych do tego celu.
• Benzynę przechowywać z dala od czyn ników mogących wywołać zapłon, np. od padających iskier, otwartego ognia, płomieni, źródeł ciepła.
  z dala od czyn ników mogących wywołać zapłon, np. od padających iskier,
  otwartego ognia, płomieni, źródeł ciepła.

• Przed transportem kosiarki należy opróżnić zbiornik paliwa lub zamknąć zawór paliwa (jeżeli jest).
• Zbiornik paliwa napełniać tylko na wolnym powietrzu; nie palić w czasie tanko - wania.
• Nie należy napełniać zbiornika paliwa do maksimum - ze względu na rozszerzalność cieplną paliwa zbiornik napełniać tylko do wysokości ok. 4 cm poniżej krawędzi króćca wlewowego.
• Benzynę należy uzupełnić przed uruchomieniem silnika. Nie wolno otwierać korka zbiornika paliwa lub dolewać paliwa podczas pracy silnika lub przy rozgrzanej maszynie.
• W przypadku przelania się benzyny należy natychmiast oczyścić zanieczyszczoną powierzchnię obudowy, dopiero wówczas można uruchomić silnik. Unikać jakichkolwiek prób urucho - mienia silnika przed odparowaniem resztek benzyny (wytrzeć je do sucha).

• Ze względów bezpieczeństwa należy sprawdzić, czy na przewodzie paliwa, zaworze paliwa, zbiorniku paliwa, korku zbiornika paliwa i przyłączach nie ma uszkodzeń i nieszczelności - wymienić uszkodzone elementy (prosimy o skontaktowanie się z dealerem firmy VIKING).

• Zlecić wymianę uszkod - zonych tłumików oraz osłon blaszanych.

• Urządzenia z napełnionym zbiornikiem paliwa nie wolno przechowywać wewnątrz budynku. Powstałe opary benzyny mogą ulec zapaleniu się w wyniku zetknięcia się z otwartym ogniem lub iskrami.
• Przed pozostawieniem urządzenia w zamkniętym pomieszczeniu należy schłodzić silnik.
• Nie zmieniać fabrycznie ustawionej maksymalnej prędkości obrotowej silnika.
• Pracujący silnik urządzenia
  toksyczne spaliny. Mogą być one niewidoczne
  i bezwonne. Kosiarka spalinowa nie powinna pracować w pomie szcze - niach zamkniętych i w po mieszczeniach ze złą wentylacją.
• Jeżeli istnieje konieczność opróżnienia zbiornika pa - liwa, należy to uczynić na wolnym powietrzu (np. praca bez obciążenia).

wytwarza

Zagrożenie zdrowia i życia spowodowane zatruciem!

Opis symboli

Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi.

Osoby trzecie powinny przebywać w bezpiecznej odległo ści od obszaru zagrożenia.

Przed rozpoczęciem prac przy narzędziu tnącym, przed konserwacją, czyszczeniem i naprawą należy zdjęć fajkę z świecy zapłonowej.

Narzędzia tnące obracają się kilka sekund po wyłączeniu silnika.

MB 443 T, MB 448 TX Uruchamianie silnika

MB 448, MB 448 T Uruchamianie silnika

MB 443 T, MB 448 TX Wyłączanie silnika

MB 448, MB 448 T Wyłączanie silnika

MB 443 T; MB 448 TX Włączanie napędu kół

MB 448 T Włączanie napędu kół

Opis urządzenia

Opis urządzenia

1

A górna część uchwytu

B dźwignia hamulca silnika

C rozrusznik linowy

D górna część kosza na trawę

E dolna część kosza na trawę

F dolne części uchwytu

G koła jezdne

H obudowa

I regulacja wysokości koszenia - oś przednia

J silnik

K regulacja wysokości koszenia - oś tylna

L osłona wyrzutu trawy

M uchwyt cięgna

N pokrętło

O przelotka przewodu

P wskaźnik napełnienia kosza

Q dźwignia włączania napędu kół MB 443 T, MB 448 T, MB 448 TX

Wyposażenie standardowe

2

Poz. Nazwa

Ilość

1 urządzenie podstawowe 1

2 zatyczka 2

3 śruba 2

4 osłona cięgna 1 (MB 448 T 2)

5 pokrętło 2

6 górna część kosza na trawę 1

7 dolna część kosza na trawę 1

8 zawleczka 2

9 uchwyt cięgna / opaska zaciskowa do przewodów 1 (MB 448 T 2)

- instrukcja obsługi 1

• instrukcja obsługi silnika 1

Kosiarki trawnikowe - przygotowanie do pracy

Montaż uchwytu

3

2= Zatyczki wcisnąć do obydwu

13= dolnych części uchwytu (prawej oraz lewej).

3= Śrubę przełożyc poprzez otwór

4= w osłonie cięgna, a następnie

15= cięgno hamulca silnika oraz

14= cięgno napędu (tylko MB 443 T, MB 448 T, MB 448 TX) zaczepić w osłonie cięgna.

A= Górną część uchwytu nałożyć na obydwie dolne części uchwytu.

3= Śrubę (z osłoną cięgna) wsunąć poprzez otwory od wewnątrz i przykręcić przy użyciu

5= pokręteł

WSKAZÓWKA

Specjalne przerwy w gwintach zapobiegają zagubieniu poluzowanych pokręteł z gwintu śrub uchwytu sterującego.

Ciegna zamocować przy użyciu

9= uchwytu cięgna (MB 443 X opaska zaciskowa do przewodów), według rysunku, do dolnej części uchwytu.

Składanie uchwytu sterującego:

W celu czyszczenia oraz łatwiejszego transportu i przechowywania urządzenia, górną część uchwytu można złożyć.

UWAGA

Niebezpieczeństwo zranienia!

Przed złożeniem uchwytu należy wyłączyć silnik i wyjąć oprawkę świecy zapłonowej. Górna część uchwytu nie może zostać obciążona (np. przewieszona przez uchwyt odzieżą roboczą).

Niebezpieczeństwo zgniecenia!

Poprzez poluzowanie pokręteł można złożyć górną część uchwytu. W tym celu należy trzymać górną część uchwytu (A) w najwyższym położeniu jedną ręką, podczas odkręcania pokręteł.

Montaż linki rozrusznika

B= Dźwignię hamulca silnika wcisnąć i przytrzymać, w celu zwolnienia hamulca silnika.

C= Linkę rozrusznika powoli rozwinąć i zaczepić

16= w przelotce.

WSKAZÓWKA

Zawleczkę należy wcisnąć do wewnątrz, aż do zablo -kowania jej w trzpieniu mocującym.

W celu montażu kosza po przeciwnej stronie należy czynności powtórzyć.

Montaż kosza na trawę

6= Górna część oraz

7= dolną część kosza na trawę położyć na równej powierzchni. Górną część kosza na trawę zaczepić przy użyciu

17= elementów mocujących na

18= trzpieniu mocującym w dolnej części kosza. Wcisnąć element mocujący do dołu i założyć

8= zawleczkę do otworów w trzpieniu mocującym. Zawleczkę mocno wcisnąć do wewnątrz.

Zamknąć kosz na trawę i przy użyciu lekkiego nacisku spowodować zablokowanie się górnej części kosza w części dolnej.

Zakładanie i zdejmo - wanie kosza na trawę

UWAGA

Niebezpieczeństwo zranienia!

Przed zamocowaniem lub zdjęciem kosza na trawę należy wyłączyć silnik kosiarki trawnikowej.

L= Osłone wyrzutu podnieść do góry.

W celu zamocowania: kosz na trawę zaczepić, wprowadzając do

19= otworów przewidziane do tego celu

20= zaczepy. Położyć osłone wyrzutu na górną pokrywę kosza na trawę.

W celu zdjęcia:

Zdjąć kosz na trawę z zaczepów i odłożyć.

Zamknąć osłonę wyrzutu trawy.

Regulacja wysokości koszenia

UWAGA

Niebezpieczeństwo zranienia!

Podczas regulacji wyso - kości koszenia silnik musi być wyłączony.

Można ustawić 7 różnych wysokości koszenia od 25 do 70 mm.

Zwykle wykorzystuje się stopnie koszenia 2 do 6.

Stopień 1 = minimalna wysokość koszenia

Stopień 7 = maksymalna wysokość koszenia

I= Dźwignia nastawcza wysokości koszenia na osi przedniej znajduje się przy lewym kole przed nim.

K= Dźwignia nastawcza wysokości koszenia na osi tylnej znajduje się przy lewym kole tylnym.

I= Dźwignię nastawczą wysokości koszenia na osi przedniej oraz

K= dźwignię nastawczą wyso kości koszenia na osi tylnej nacisnąć najpierw w kierunku koła, a nas tępnie w wybranym położeniu, (= wysokość koszenia) zablokować.

Wskaźniki wysokości koszenia znajdują się bezpośrednio obok dźwigni nastawczych, na obudowie lub na koszu na trawę.

WSKAZÓWKA

Wysokości koszenia nastawione przy przedniej i przy tylnej osi powinny być identyczne. Różne wysokości koszenia powodują, że sprawność zbierania trawy jest mniejsza oraz powierzchnia skoszonego trawnika jest nierówna.

Paliwo i olej silnikowy

Olej silnikowy:

Przed pierwszym urucho - mieniem silnika wlać olej silnikowy (skontrolować miarką poziomu oleju)! Informacje dotyczące rodzaju oleju silnikowego i jego ilości są zamieszczone w instrukcji obsługi silnika.

Kontrola oleju silnikowego:

Poziom oleju silnikowego należy regularnie kontrolować.

Pozostawić kosiarkę przez 2 min. w pozycji poziomej, w celu całkowitego spłynięcia i ustabilizowania się poziomu oleju. Podczas sprawdzania poziomu oleju należy dokrę - cić miarkę poziomu oleju. Poziom oleju silnikowego powinien znajdować się na zaznaczonym poziomie FULL wskaźnika (bagnecie).

Paliwo:

Zalecenie: świeże markowe paliwo dobrej jakości - nor - mal na benzyna bezołowiowa 95 okt.

Urządzenie zabezpieczające

Dźwignia hamulca silnika

Kosiarki do trawy MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX wyposażone zostały w mechanizm hamulca silnika.

W momencie zwolnienia B= dźwigni hamulca silnik zostaje natychmiast wyłączony, nóż zatrzy - muje się po upływie krótkiego czasu.

Wskazówki dotyczące koszenia trawy

WSKAZÓWKA

Ładny, gęsty trawnik można uzyskać dzięki częstemu koszeniu i utrzymywaniu krótkiej trawy. W klimacie gorącym i suchym nie należy ścinać trawy zbyt krótko, ponieważ powođuje to wysychanie trawnika i jego wypalanie przez słońce, traci on przez to na wyglądzie! Koszenie przy zastosowaniu ostrego noża daje lepsze efekty wizualne, niż koszenie tępym nożem. Dlatego też nóż należy regularnie ostrzyć, zlecając ostrzenie i wywa - żanie w autoryzowanym serwisie VIKING. Nie należy kosić mokrej trawy lub podczas deszczu! Ze względów bezpieczeństwa stosować zawsze nieuszkod - zony kosz na trawę.

Koszenie na zboczach

Ze względów bezpieczeńst wa kosiarek spalinowych VIKING nie można używać na zboczach o nachyleniu przekraczającym 25° (46,6 %). Na zboczach wolno prowadzić kosiarkę tylko w poprzek zbocza, a nie w górę lub w dół, w celu uniknięcia utraty panowania nad maszyną. Niebezpieczeństwo zranienia! 25° nachylenia zbocza odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie. Aby zagwarantować wystarczające smarowanie silnika podczas eksploatacji urządzenia na zboczach, należy także zwrócić uwagę na informacje podane w dostarczonej instrukcji obsługi silnika.

Uruchomienie

UWAGA

- Przed rozpoczęciem koszenia przeszukać dokładnie teren, na którym eksploatowane będzie urządzenie i usunąć wszyst - kie kamienie, patyki, druty, kości i inne przed mioty.

• Benzynę należy uzupełnić przed uruchomieniem silnika. Nie wolno otwierać korka zbiornika paliwa lub uzupełniać benzyny w czasie pracy silnika lub przy rozgrzanym urządze - niu.
• Kosiarkę należy urucha - miać z zachowaniem ostrożności. Zwracać uwagę na odpowiednią odległość stóp od narzędzia tnącego.
• Niebezpieczeństwo zranienia! Nie zbliżać rąk lub stóp do wirujących elementów.
• W trakcie koszenia należy zawsze nosić pełne obuwie i długie spodnie. Nie należy kosić trawy boso lub w lekkich sandałach.
• Nie należy kosić trawy, jeżeli w pobliżu znajdują się inne osoby, w szczegól -ności dzieci, lub zwierzęta.

Uruchamianie silnika

MB 443, MB 443 T, MB 443 X, MB 448 TX

W przypadku uruchamiania zimnego silnika należy min.

21= trzykrotnie nacisnąć pompkę paliwa.

W przypadku nagrzanego silnika, użycie pompki paliwa nie jest na ogół konieczne.

W przypadku niskich temperatur konieczne może być jednak ponowne (trzykrotne) naciśnięcie pompki paliwa.

Także podczas rozruchu po całkowitym opróżnieniu zbiornika paliwa oraz tankowaniu należy nacisnąć trzykrotnie pompkę paliwa.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= Przesunąć i przytrzymać dźwignię hamulca silnika do górnej części uchwytu sterującego.

WSKAZÓWKA

Silnika nie należy uruchamiać w wysokiej trawie lub przy najniższej wysokości koszenia, ponieważ w ten sposób uruchomienie silnika jest utrudnione.

C= Linkę rozrusznika pociągnąć powoli do momentu poczucia oporu, a następnie pociągnąć ją mocno na długość ramienia. Odprowadzić powoli ręką linkę rozrusznika w taki sposób, aby została ona powoli nawinięta przez rozrusznik. Czynność powtarzać aż do uruchomienia silnika.

WSKAZÓWKA

Silnik pracuje z ustawioną na stałe optymalną prędkością obrotową.

Zatrzymywanie silnika

W celu wyłączenia silnika

B= zwolnić dźwignię hamulca silnika, po krótkim czasie nastąpi zatrzymanie silnika i noża.

Napęd kół MB 443 T, MB 448 T, MB 448 TX

Q= Przesunięcie dźwigni włączania napędu kół: napęd tylnych kół jezdnych kosiarki zostaje uruchomiony. Prędkość napędowa: 3,5 km/h

Zwolnienie dźwigni włączania napędu kół: napęd tylnych kół jezdnych kosiarki zostaje wyłączony.

Opróżnianie kosza na trawę

UWAGA

Niebezpieczeństwo zranienia!

Przed zdjęciem kosza na trawę należy zawsze wyłączyć silnik.

Jeżeli wskaźnik poziomu napełnienia zamyka się (pozycja STOP), oznacza to, że kosz jest pełen i powinien być opróżniony.

Otworzyć kosz na trawę przy użyciu

22= klamry zamykającej i odchylić górną część kosza do góry. Wypełniony kosz na trawę przechylić do tyłu. Dzięki

24= wbudowanemu uchwytowi w górnej części kosza oraz

23= wbudowanemu uchwytowi w dolnej części, kosz na trawę może zostać z łatwością opróżniony.

Po opróżnieniu przechylić część górną i zamknąć kosz.

Konserwacja

UWAGA

Przed rozpoczęciem wszelkich czynności konserwacyjnych i serwisowych przy należy wyciągnąć faj świecy zapłonowej N dotykać noża, przed całkowitym zatrzyma Prace konserwacyjne i czyszcze nie należy przeprowadzać tylko ochłodzeniu silnika.

Niebezpieczeństwo zranienia! Pracować wyłącznie w rękawicach ochronnych.

Z pytaniami dotyczącymi urządzenia lub środków pomocniczych, prosimy zawsze zwracać się do autoryzowanego dealera. Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING.

Firma VIKING zaleca korzystanie z oryginalnych części zamiennych firmy VIKING.

Czyszczenie urządzenia

Konserwacja: po każdym użyciu

Po zakończeniu koszenia należy urządzenie dokładnie oczyścić. Dbałość o urzą - dzenie chroni je i wydłuża czas jego eksploatacji. Dolną część kosiarki oczyścić przy użyciu szczotki (nie- drucianej) i wody. Przedtem usunąć przy pomocy patyka resztki trawy osadzone w obudowie i w kanale wyrzutowym.

Wyczyścić noże.

Nie kierować strumienia wody na części silnika,

uszczelki, miejsca ułożysko - wania i elektryczne elementy montażowe. Może to spowo do wać konieczność przepro - wadzenia drogich napraw.

Nie wolno używać agresywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy z urządzeniem VIKING.

Do usuwania zanieczyszczeń, których nie można usunąć za pomocą wody i szczotki lub szmatki, firma VIKING zaleca stosowanie specjalnego środka czyszczącego (np. specjalnego środka czyszczącego STIHL).

17

Uwaga:

w czasie czyszczenia i kon - ser wacji przechylić do góry przednią część kosiarki. Nie przechyląć na bok, możliwość wyłania się benzyny. Przed przechyleniem kosiarki należy: zdemontować kosz na trawę, opróżnić zbiornik paliwa (praca bez obcią -żenia), poluzować pokrętła i podnieść osłonę wyrzutu.

Silnik spalinowy

Konserwacja: Zob. instrukcja obsługi silnika

Należy przestrzegać wskazówek dotyczących obsługi i konserwacji zawartych w załączonej instrukcji obsługi silnika. Szczególnie ważne dla długotrwałej eksploatacji są: odpowiedni poziom oleju, regularna wymiana oleju i filtra powietrza.

Aby zapewnić odpowiednie chłodzenie silnika, należy utrzymywać w czystości żebra chłodzące.

Koła i napęd kół jezdnych

Łożyska kulkowe nie wyma - gają konserwacji. W przypad - ku wątpliwości autoryzowany serwis będzie służył chętnie pomocą.

Przekładnia nie wymaga konserwacji.

Obsługa noży kosiarki

UWAGA

Niebezpieczeństwo zranienia!

Z pytaniami dotyczącymi urządzenia lub środków pomocniczych, prosimy zawsze zwracać się do autoryzowanego dealera (VIKING zaleca dealera firmy VIKING).

Firma VIKING zaleca korzystanie z oryginalnych części zamiennych firmy VIKING.

Konserwacja:

Przed każdym użyciem

Odwrócić kosiarkę

w położenie umożliwiające czyszenie.

26= Oczyścić noże tnące i sprawdzić uszkodzenia (karby lub pęknięcia) i stopień zużycia, w razie potrzeby wymienić.

Granice zużycia:

Grubość powinna w każdym miejscu wynosić minimum

2 m m . (Sprawdzanie odbywa się przy użyciu suwmiarki).

Podczas ostrzenia narzędzi tnących należy przestrzegać maksymalnej głębokości szlifowania wynoszącej

5 mm.

W celu sprawdzenia należy przyłożyć

33= linijkę do przedniej krawędzi noża, i w ten sposób sprawdzić stopień zużycia noża.

UWAGA

Jeżeli w kosiarce trawnikowej nie został zamontowany załączony nóż, tylko np. dostępny jako wyposażenie dodatkowe nóż do rozdrabniania, to obowiązuje odpowiednia granica zużycia.

UWAGA

Niebezpieczeństwo zranienia!

Zużyty nóż może odlamać się i spowodować bardzo poważne obrażenia. W związku z tym należy przestrzegać przepisów dotyczących konserwacji noża.

Noże mogą ulegać zróżnicowanemu zużyciu, w zależności od miejsca i długości zastosowania. Jeżeli urządzenie używane jest na piaszczystym podłożu lub w suchym otoczeniu, to nóż ulega dużo szybszemu zużyciu.

Podczas wymiany noża tnącego, należy zawsze wymienić śrubę noża (27), podkładkę zabezpieczającą (29).

Ostrzenie noża kosiarki

Konserwacja:

W odstępach czasu co min. 25 godzin pracy

Stępienie noża może być przyczyną stopniowego pogarszania się efektów koszenia.

Demontaż noża

W celu zdemontowania stosować

25= kloc drewniany (ok. 60 x 60 mm) do zablokowania

26=noża.

27= Śrubę noża poluzować.

Ostrzenie noża kosiarki

Nóż należy ostrzyć, przy uwzględnieniu następujących wskazówek:

- Nóż należy w czasie ostrzenia schładzać, np. wodą. Nie wolno dopuścić do wystąpienia niebies - kawego zabarwienia, oznaczałoby to obniżenie zdolności tnących ostrza.

• Nóż ostrzyć równomiernie, aby zapobiec organiom wynikającym z niewy - równoważenia.
• Przed zamontowaniem noża sprawdzić, czy nie występują uszkodzenia. Przed zamontowaniem noża należy sprawdzić, czy nie jest on uszkodzony. Nóż powinien zostać wymienio ny, jeżeli widoczne są zagłębienia i rysy lub jeżeli ostrze zostało zeszlifowane powyżej maksymalnej granicy zużycia wynoszącej 5 mm, lub jeżeli w pewnym miejscu nóż jest cieńszy niż 2 mm (granica zużycia).

Montaż noża:

Nóż zamontować w taki sposób, aby jego odgięte krawędzie były skierowane do góry.

W celu zamontowania stosować

25= kloc drewniany (ok. 60 x 60 mm) do zablokowania
26= noża. Nałożyc nóż na
28= gniazdo noża i za mo - cować przy użyciu
27= śruby noża oraz
29= podkładki zabez - pieczającej, następnie dokręcić wymaganym momentem 60 - 65 Nm.

UWAGA

Śrubę noża należy do krę cać przy użyciu wyma ganego momentu - gwaran tuje to niezawodne zamocowanie narzędzia tnącego.

Podczas każdego montażu noża należy regularnie wymieniać podkładkę zabezpieczającą (29). Śrub noża (27) zabezpieczać dodatkowo przy użyciu Loctite 243.

Regulacja cięgna napędu MB 443 T, MB 448 T, MB 448 TX

Konserwacja: w razie potrzeby (napęd nie włącza się po przyciągnię - ciu dźwigni włączania napędu)

W nowych urządzeniach cięgło jest fabrycznie wyregulowane.

Może się jednak zdarzyć, że z powodu zużycia sprzęgła lub zmiany długości cięgna konieczna będzie ponowna regulacja cięgna.

UWAGA

Niebezpieczeństwo zranienia!

W przypadku że wyregulo - wanego cięgna napędu kosiarka może ruszyć tuż po uruchomieniu silnika i spowodować obrażenia ciała oraz szkody materialne.

Dlatego regulację należy powtórzyć (ewent. zwrócić się do dealera firmy VIKING).

Prawidłowe ustawienie:

Od momentu, gdy dźwignia zostanie przesunięta o ok. jedną trzecią swojego skoku, koła powinny blokować się. Nacisnąć dźwignię napędu i jednocześnie pociągnąć kosiarkę do tyłu.

MB 443 T, MB 448 TX

30= Odkręcić nakrętkę zabezpieczająca.
31= Wykręcić śrubę nastawczą, aż do osiągnięcia prawidło - wego ustawienia.
31= Śrubę regulacyjną zabezpieczyć przy użyciu
30= nakrętki zabezpiecza - jącej.

MB 448 T

Regulacja odbywa się przy użyciu

32= śruby regulacyjnej, znajdującej się w górnej części uchwytu. Obrót śruby regulacyjnej w kierunku "+", powoduje wzrost napreżenia cięg na, w kierunku "-" spa dek napreżenia cięgna.

UWAGA

Niebezpieczeństwo zranienia!

Jeżeli koła napędzane blo - kują się, a dźwignia napędu nie została jeszcze przy - ciągnięta, oznacza to, że cięgno jest nieprawidłowo wyregulowane; napęd kosiarki jest stale włączony.

Dlatego regulacja musi zostać powtórzona (ewent. zwrócić się do autoryzowa - nego serwisu).

Przerwa zimowa

W przypadku dłuższego przestoju kosiarki należy uwzględnić następujące punkty:

• Oczyścić dokładnie wszystkie zewnętrzne części silnika i kosiarki, zwłaszcza zebra chłodzące.
• Dobrze nasmarować lub naoliwić wszystkie części ruchome.
• Opróżnić zbiornik paliwa i gaźnik (np. podczas pracy bez obciążenia)

- Wykręcić świecę zapło nową i włać przez otwór świecy do silnika ok. 3 ml oleju silnikowego. Wykonać kilka obrotów silnika bez świecy zapłonowej.

Uwaga:

Ze względu na istniejące niebezpieczeństwo zapłonu nasadkę świecy zapłonowej trzymać z dala od otworu świecy zapłonowej. Wkręcić świece zapłonową.

• Uzupełnić świeżym olejem tuż przed rozpoczęciem pracy.
• Silnik kosiarki przykryć i kosiarkę przechowywać w pomieszczeniu suchym, wolnym od pyłu i kurzu.

Przechowywanie

Pomieszczenie do przechowywania urządzenia powinno być suche i wolne od kurzu. Poza tym kosiarka powinna być zabezpieczona przed dostępem dzieci. Ewentualne usterki w urzą - dzeniu należy usunąć przed umieszczeniem go w maga - zynie, aby zawsze było goto - we do pracy. Opróżnić zbiornik paliwa i gaźnik (np. podczas pracy bez obciążenia)

Typowe części zamienne

Nóż kosiarki

MB 443, MB 443 C, MB 443 T, MB 443 X

6336 702 0100

Nóż kosiarki MB 448, MB 448 T, MB 448 TX

6356 702 0100

WSKAZÓWKA

Elementy mocujące noż kosiarki (np. śrubę noża, podkładkę zabezpieczającą) należy wymienić podczas wymiany lub montażu noża. Części zamienne są dostępne w autoryzowanym serwisie firmy VIKING.

Ochrona środowiska

Skoszonej trawy nie należy wyrzucać do śmieci - powinna ona podlegać kompostowaniu.

Opakowanie, urządzenie i akcesoria są wyprodu -kowane z materiałów nada -jących się do recyklingu, w związku z czym należy je odpowiednio złomować. Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców. Z tego powodu, po upływie typowego okresu eksploatación należy urządzenie przekazać do punktu skupu surowców wtórnych.

Ograniczanie zużycia i zapobieganie uszkodzeniom

Wskazówki dotyczące konserwacji i pielęgnacji, dla grupy produktów

Kosiarki spalinowe

Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia VIKING, należy przestrzegać następujących wskazówek:

1. Części zużywające się

Także w przypadku właściwej eksploatacji urządzeń VIKING niektóre części ulegają normal -nemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy.

Należą do nich m.in.:

• nóż
• kosz na trawę
• pasek klinowy

(MB 443 T, MB 448 T, MB 448 TX)

2. Przestrzeganie zaleceń niniejszej instrukcji obsługi

Urządzenie VIKING należy stoso wać, konserwować i przechowywać w sposób przedstawiony w instruk cji obsługi. Dane dotyczące benzyny i oleju napędowego można znaleźć w instrukcji obsługi producenta silnika. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania zasad bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia.

Dotyczy to przede wszystkim:

- eksploatacji urządzenia niezgodnej z przeznaczeniem

- dokonania niedozwolonych przez firmę VIKING zmian w urządzeniu

- Wykorzystanie narzędzia lub akcesoriów, które nie zostały dopuszczone dla danego urządzenia, nie są odpowiednie lub są niskiej jakości.

- wykorzystywania wyrobu podczas imprez sportowych lub w zawodach

- szkód wynikłych z eksploatacji urządzeń z uszkodzonymi częściami

3. Konserwacja

Należy regularnie wykonywać wszystkie czynności podane w rozdziale “Konserwacja”. Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie dealerowi.

Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING.

Dla dealerów firmy VIKING organizowane są regularne szkolenia, oferowana jest też informacja techniczna.

W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpo - wiada użytkownik.

Zalicza się do nich m.in.:

- korozję i inne uszkodzenia wynikłe z niewłaściwego składowania

- uszkodzenie urządzenia wynikłe z używania części zamiennych niskiej jakości

- uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach nie należących do dealera.

Deklaracja zgodności

Firma

VIKING GmbH

oświadcza, że następujące urządzenie

kosiarka ręczna, z silnikiem spalinowym

Producent: VIKING

Numer serii: 6336

Typ: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Numer serii: 6356

Typ: MB 448.0

MB 448.0 T

MB 448.0 TX

odpowiada następującym dyrektywom UE:

Produkt został skonstruowany i wyprodukowany zgodnie z następującymi normami:

EN 836

Zastosowana procedura oceny zgodności:

Załącznik VIII (2000/14/EC)

Nazwa i adres uczestniczącej, wyznaczonej jednostki:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Kompletowanie

i przechowywanie danych technicznych:

Johann Weiglhofer

VIKING GmbH

Zmierzony poziom mocy akustycznej:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448 .0 TX

Gwarantowany poziom mocy akustycznej:

96 dB(A)

Rok produkcji i numer serii są podane na tabliczce znamionowej urządzenia.

Langkampfen, dn. 03.01.2011

VIKING GmbH

Weiglhofer

Kierownik Działu Badawczo-

Rozwojowego

Wykrywanie usterek

Usterka Możliwe przyczyny Środki zaradcze Rys.Strona
- Nie można uruchomić silnika - Dźwignia hamulca silnika nie jest dociśnięta do uchwytu- Brak benzyny w zbiorniku; niedrożny przewód paliwowy- Zanieczyszczone lub stare paliwo w zbiorniku- Zanieczyszczony filtr powietrza- Fajka świecy zapłonowej zdjęta ze świecy; przewód wysokiego napięcia niewłaściwie zamocowany do fajki- Świeca zapłonowa zakopcona lub uszkodzona; Niewłaściwy odstęp między elektrodami- Silnik "załany" po kilku próbach rozruchu- Kanał pracy noża jest niedrożny	- Dźwignię hamulca silnika docisnąć do uchwytu- Uzupełnić paliwo, przeczyścić przewód paliwowy- Stosować zawsze świeże paliwo dobrej jakości - normalną benzynę bezołowiiową 95 okt.; oczyścić gaźnik- Oczyścić filtr powietrza (ewentualnie wymienić na nowy)- Osadzić prawidłowo fajkę świecy zapłonowej; sprawdzić połączenie między przewodem wysokiego napięcia a fajką- Oczyścić lub wymienić świece zapłonową; wyregułować odstęp elektrod- Wykręcić i osuszyć świece zapłonową, pociągnąć kilkakrotnie linkę rozrusznika przy wykręconej świecy zapłonowej- Oczyścić obudowę kosiarki (podczas czyszczenia odłączyć fajkę z świecy zapł.)	877	1199
		☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐☐○
- Utrudnione uruchamianie silnika lub spadek jego mocy	- Koszenie zbyt wysokiej lub zbyt wilgotnej trawy- Kanał pracy noża jest niedrożny- Zanieczyszczony filtr powietrza- Zakopcona świeca zapłonowa- Nóż jest stępiony lub zużyty- Woda w zbiorniku paliwa i w gaźniku; niedrożny gaźnik	- Dopasować wysokość cięcia i prędkość koszenia do warunków koszenia- Oczyścić obudowę kosiarki (na okres czyszczenia wyciągnąć fajkę świecy zapłonowej)- Oczyścić filtr powietrza- Oczyścić świece zapłonową- Naostrzyć lub wymienić noż- Opróżnić zbiornik paliwa, oczyścić przewód paliwowy i gaźnik	6910☒

zob. instrukcja obsługi silnika

Xewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera.

Usterka Możliwe przyczyny Środki zaradcze Rys.Strona
- Brak napędu po naciśnięciu dźwigni napędu	- Niewłaściwie wyregulowane cięgno napędu	- Regulacja cięgna napędu	11 18
- Silne nagrzewanie się silnika - Zanieczyszczone zebra chłodzące- Zbyt niski poziom oleju w silniku	- Oczyścić zebra chłodzące- Dolać oleju silnikowego	97	179
- Silne drgania podczas pracy - Śruba noża jest luźna- Poluzowane mocowanie silnika- Noż jest nie wyrównoważony w wyniku niewłaściwego ostrzenia lub pęknięcia	- Dokręcić śruby noża (ewent. zwrócić się do autoryzowanego serwisu)- Dokręcić śruby mocowania silnika- Naostrzyć noż (wyrównoważyć) lub wymienić	10, ✗10	1616
- Niestaranne koszenie, trawnik żółknie	- Noż jest stępiony lub zużyty- Prędkość przesuwania jest za duża w stosunku do wysokości cięcia	- Naostrzyć lub wymienić noż- Zmniejszyć prędkość posuwu i / lub wybrać właściwą wysokość cięcia	106	168
- Kanał pracy noża jest niedrożny	- Noż jest zużyty- Koszenie zbyt wysokiej lub zbyt wilgotnej trawy	- Wymienić noż- Dopasować wysokość cięcia i prędkość koszenia do warunków koszenia (wybrać właściwą wysokość koszenia)	106	168

zob. instrukcja obsługi silnika

* ewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera.

Dane techniczne

Producent: VIKING
	Jednostka	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Oznaczenie serii 6336 6336 6356 6356 Silnik, rodzaj konstrukcji 4-suwowy silnik spalinowy Typ silnika B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 / B&S Series 675 / B&S Series 550 B&S Series 450
Moc znam. przy znam. prędkości obr.	kW-obr/min	2,1-2900 / 2,3-2800 / 1,9-2900	2,1-2900	2,3-2800	2,3-2800 / 2,0-2800
pojemność skokowa	cm^3	158 / 190 / 148	158	190	190 / 158
Poj. zbiornika paliwa	I	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Rodzaj urządzenia tnącego		noże listwowe	noże listwowe	noże listwowe	noże listwowe
Szerokość koszenia	cm	41	41	46	46
Prędkość obrotowa narzędzia tnącego	obr/min	2900 / 2800 / 2900	2900	2800	2800 / 2800
Zgodnie z dyrektywą 2000/14/EC:
Gwarantowany poziom hałasu wg L_WAd Zgodnie z EN 836:	dB(A)	96	96	96	96 / 96
Poziom ciśnienia akustycznego na stanowisku pracy L_pA	dB(A)	82,5	82,5	84	84 / 83
Podana wartość przyspieszenia drgań według EN 12096:
Zmierzona wartość ahw	m/s^2	6,30 / 5,24 / 5,10	6,64	5,00	5,00 / 5,09
Niepewność K	m/s^2	2,52 / 2,09 / 2,04	2,66	2,50	2,50 / 2,04
Pomiar zgodnie z EN 20 643
Urządzenie rozruchowe		rozrusznik linowy	rozrusznik linowy	rozrusznik linowy	rozrusznik linowy
Urządzenie zabezpieczające Moment dokręcania śrub		hamulec silnika	hamulec silnika	hamulec silnika	hamulec silnika
mocowania noży	Nm	60 - 65	60 - 65	60 - 65	60 - 65
Średnica kół P/T	mm	180/180	180/200	180/200	180/200
napęd kół		-	1 bieg do przodu	-	1 bieg do przodu
Wysokość koszenia	mm	30-70	30-70	30-70	30-70
Pojemność kosza na trawę	I	60	60	60	60
Dł./szer./wys.	cm	146/46/102	146/48/102	149/50/102	149/50/102
Cieżar	kg	23 / 27 / 24	26	27	30 / 26

Plan czynności serwisowych

Niniejszą instrukcję obsługi należy przekazać Dealerowi firmy VIKING wykonującemu konserwację urządzenia VIKING.

Prawidłowe wykonanie wymaganych czynności serwisowych Dealer firmy VIKING potwierdza w rozdziale „Plan czynności serwisowych”.

Model: MB

Numer seryjny:

Przekazanie

Data:

Pieczątka Dealera firmy VIKING

Następny przegląd

Data:

Data:

Pieczątka Dealera firmy VIKING

Następny przegląd

Data:

Data:

Pieczątka Dealera firmy VIKING

Następny przegląd

Data:

Data:

Pieczątka Dealera firmy VIKING

Następny przegląd

Data:

Data:

Pieczątka Dealera firmy VIKING

Następny przegląd

Data:

Data:

Pieczątka Dealera firmy VIKING

Następny przegląd

Data:

Data:

Pieczątka Dealera firmy VIKING

Następny przegląd

Data:

Data: Pieczątka Dealera firmy VIKING Następny przegląd Data:

Data: Pieczątka Dealera firmy VIKING Następny przegląd Data:

Data: Pieczątka Dealera firmy VIKING Następny przegląd Data:

Data: Pieczątka Dealera firmy VIKING Następny przegląd Data:

Data: _________________ Pieczątka Dealera firmy VIKING Następny przegląd Data: _________________

Data: Pieczątka Dealera firmy VIKING Następny przegląd Data:

Data: _________ Pieczątka Dealera firmy VIKING Następny przegląd Data: _________

Data: _________________ Pieczątka Dealera firmy VIKING Następny przegląd Data: _________________

Data: _________ Pieczątka Dealera firmy VIKING Następny przegląd Data: _________

Spoštovani kupec,
