MANUAL DE UTILIZARE MB 443 C VIKING

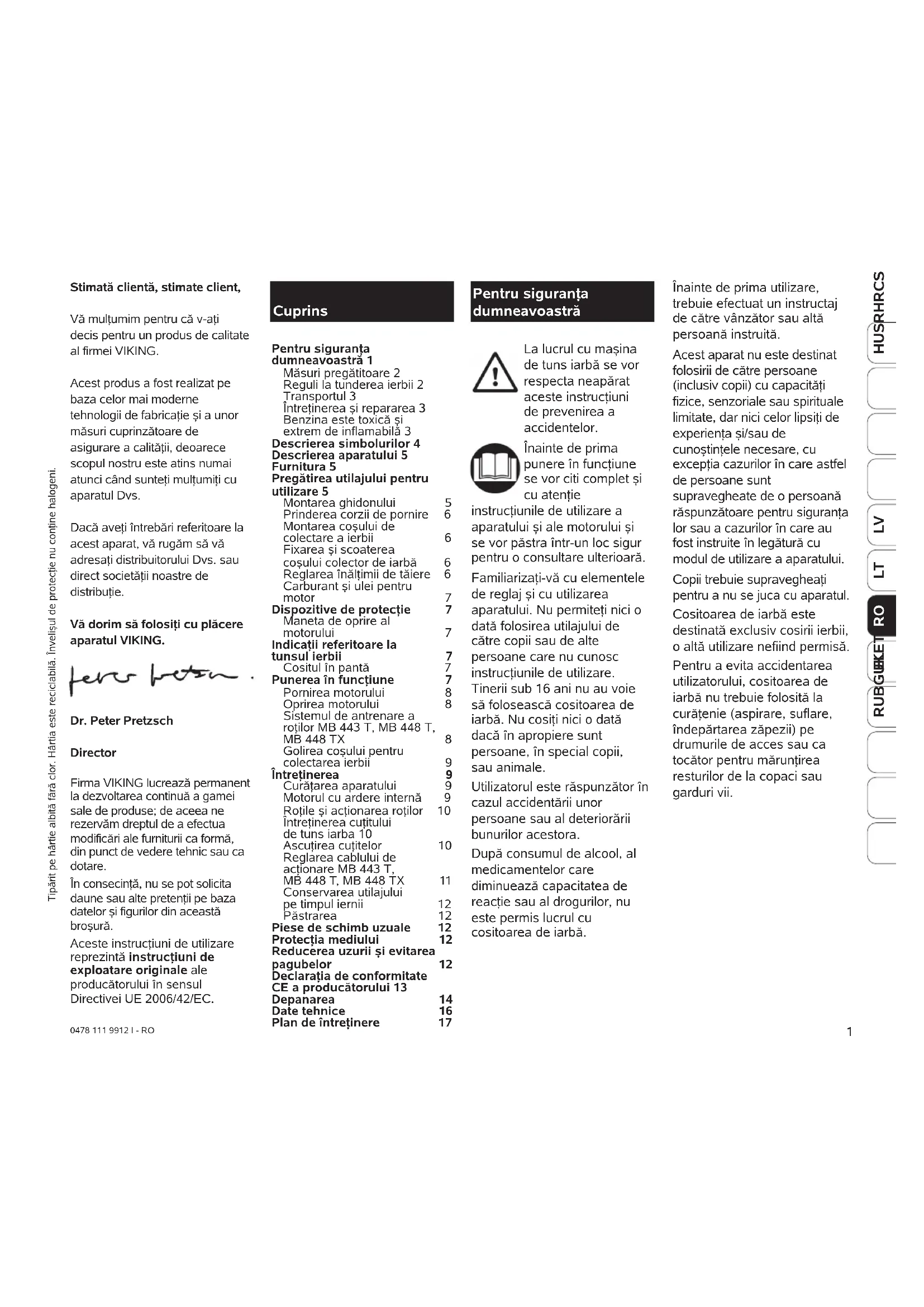

Stimată clientă, stimate client,

Vă multumim pentru că v-ați decis pentru un produs de calitate al firmei VIKING.

Acest produs a fost realizat pe baza celor mai moderne tehnologii de fabricație și a unor măsuri cuprinzătoare de asigurare a calității, deoarece scopul nostru este atins numai atunci când sunteți mulțumiți cu aparatul Dvs.

Dacă aveți întrebări referitoare la acest aparat, vă rugăm să vă adresați distribuitorului Dvs. sau direct societății noastre de distribuție.

Vă dorim să folosiți cu plăcere aparatul VIKING.

Dr. Peter Pretzsch

Director

Firma VIKING lucrează permanent la dezvoltarea continuă a gamei sale de produse; de aceea ne rezervăm dreptul de a efectua modificări ale furniturii ca formă, din punct de vedere tehnic sau ca dotare.

În consecință, nu se pot solicita daune sau alte pretenții pe baza datelor și figurilor din această broșură.

Aceste instrucțiuni de utilizare reprezintă instrucțiuni de exploatare originale ale producătorului în sensul Directivei UE 2006/42/EC.

0478 111 9912 I - RO

Cuprins

Pentru siguranta

dumneavoastră 1

Măsuri pregătitoare 2 Reguli la tunderea ierbii 2 Transportul 3 Întreținerea și repararea 3 Benzina este toxică și extrem de inflamabilă 3

Descrierea simbolurilor 4

Descrierea aparatului 5

Furnitura 5

Pregătirea utilajului pentru

utilizare 5

Montarea ghidonului 5 Prinderea corzii de pornire 6 Montarea coșului de colectare a ierbii 6 Fixarea și scoaterea 6 coșului colector de iarbă 6 Reglarea înălțimii de tăiere 6 Carburant și ulei pentru motor 7

Dispositive de protectie 7 Maneta de oprire al motorului 7

Indicații referitoare la

tunsul ierbii 7 Cositul în pantă 7

Cosituri în panta 7 Runerea în functiune 7

unirea in functiune 7 Pornirea motorului 8 Oprirea motorului 8 Sistemul de antrenare a rotilor MB 443 T, MB 448 T, MB 448 TX 8 Golirea coşului pentru colectarea ierbii 9

Întreținerea 9 Curățarea aparatului 9

Motorul cu ardere internă 9 Roțile și acționarea roților 10

Intreținerea cuțitului de tuns iarba 10 Ascuțirea cuțitelor 10

Reglarea cablului de actionare MB 443 T, MB 448 T, MB 448 TX 11

Conservarea utilajului pe timpul iernii 12 Păstrarea 12

Piese de schimb uzuale 12 Protectia mediului 12

Reducerea uzurii și evitarea pagubelor 12

Declaratia de conformitate

CE a producătorului 13

Depanarea 14

Date tehnice 16

Plan de întreținere 17

Pentru siguranța dumneavoastră

La lucrul cu maşina de tuns iarbă se vor respecta neapărat aceste instructiuni de prevenirea a accidentelor.

Înainte de prima punere în funcțiune se vor citi complet și cu atenție

instrucțiunile de utilizare a aparatului și ale motorului și se vor păstra într-un loc sigur pentru o consultare ulterioară.

Familiarizați-vă cu elementele de reglaj și cu utilizarea aparatului. Nu permiteți nici o dată folosirea utilajului de către copii sau de alte persoane care nu cunosc instrucțiunile de utilizare. Tinerii sub 16 ani nu au voie să folosească cositoarea de iarbă. Nu cosìți nici o dată dacă în apropiere sunt persoane, în special copii, sau animale.

Utilizatorul este răspunzător în cazul accidentării unor persoane sau al deteriorării bunurilor acestora.

După consumul de alcool, al medicamentelor care diminuează capacitatea de reacție sau al drogurilor, nu este permis lucrul cu cositoarea de iarbă.

Înainte de prima utilizare, trebuie efectuat un instructaj de către vânzător sau altă persoană instruită.

Acest aparat nu este destinat folosirii de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau spirituale limitate, dar nici celor lipsiți de experiența și/sau de cunoștințele necesare, cu exceptia cazurilor în care astfel de persoane sunt supravegheate de o persoană răspunzătoare pentru siguranța lor sau a cazurilor în care au fost instruite în legătură cu modul de utilizare a aparatului.

Copii trebuie supravegheati pentru a nu se juca cu aparatul. Cositoarea de iarbă este destinată exclusiv cosirii ierbii, o altă utilizare nefiind permisă.

Pentru a evita accidentarea utilizatorului, cositoarea de iarbă nu trebuie folosită la curățenie (aspirare, suflare, îndepărtarea zăpezii) pe drumurile de acces sau ca tocător pentru mărunțirea resturilor de la copaci sau garduri vii.

- Aparatul poate fi transmis (împrumutat) numai unor persoane care sunt familiarizate principal cu acest model și cu manipulare lui; întotdeauna se vor da și instrucțiunile de utilizare împreună cu aparatul.

Măsuri pregătitoare

- în timpul operației de

tundere se vor

purta întotdeauna pantaloni lungi și

încăltăminte cu talpă anti-alunecare.

Nu tundeți descult sau încălțat de exemplu cu sandale.

- Verificați întreaga zonă pe care se va folosi aparatul și îndepăratați toate pietrele, bețele, sărmele, oasele și alte corpuri străine.

- Înainte de utilizare se va verifica vizual dacă scula tăietoare, șurubul de fixare și întreaga unitate de tăiere se află într-o stare perfectă de funcționare.

- Vă rugăm să respectați reglementările locale referitoare la orele de utilizare a cositoarelor de iarbă.

Reguli la tunderea ierbii

- Se va evita cosirea ierbii umede. Iarba udă mărește pericolul de accidentare (Pericol de alunecare).

- Dispositivele de comandă montate de către producător pe aparat nu trebuie să fie demontate sau dezactivate, de exemplu prin legarea uneia din manetele de comandă la coloana de directie.

- Cosiți numai la lumină naturală sau la o lumină artificială corespunzătoare.

- Aveți grijă de așezarea sigură pe pante. Evitați cositul în pante excesiv de înlinate pentru a preveni pierderea controlului asupra mașinii.

- Conduceți aparatul numai la pas. Deplasarea rapidă a aparatului sporește pericolul de rănire datorită împiedicării, alunecării, etc.

- Cosiți perpendicular pe înclinația pantei și nu cosiți niciodată în urcare sau coborâre pentru ca, în eventualitatea pierderii controlului asupra mașinii sau al căderii, să nu fiți călcat de cositoarea în funcțiune.

- Pentru a evita pierderea controlului, fiți foarte atenți la schimbarea de direcție în pantă.

- Fiți deosebit de precauți la deplasarea înapoi și la tractarea cositoarei de iarbă. Pericol de împiedicare!

- Fiți deosebit de prudenti când întoarceți cositoarea sau când o trageti spre dumneavoastră.

- Opriți motorul, respectiv decuplați cuțitul, dacă mașina de tuns iarba trebuie împinsă sau condusă peste alte suprafețe decât cele cu iarbă și dacă împingeți sau conduceți mașina la și de la locul de lucru.

- Nu folosiți niciodată cositoarea cu dispozitivele de protecție sau cu grilajele de protecție deteriorate sau fără dispozitivele de protecție montate, de exemplu fără clapa de eliminare sau fără colectorul de iarbă.

- Porniți cositoarea cu precauție. Mențineți o distanță suficientă între sculele tăietoare și picioare.

- Pentru pornire, așezați aparatul pe o suprafață plană. La pornirea motorului, aparatul nu are voie să stea înclinat.

- Evitați prezența altor persoane în zona de pericol.

- Nu deschideți niciodată clapa de eliminare și nu îndepăratați niciodată coșul de colectare a ierbii când motorul este pornit. Cuțitul aflat în mișcare de rotație poate cauza răniri.

• Pericol de accidentare!

Nu treceți niciodată mânile sau picioarele prin apropierea sau pe

sub părțile aflate în mișcare de rotație. Stați în permanență la distanță de deschiderea de evacuare. Se va respecta permanent distanța de siguranță asigurată de bara de conducere.

- Nu ridicati și nu transportați niciodată o cositoare cu motorul pornit.

- Nu fixați niciodată obiecte pe ghidon (de exemplu îmbrăcăminte de lucru).

- Opriti motorul și scoateți fișa

de alimentare a bujiei:

- înainte de înlăturarea blocajelor și de desfundarea canalului de evacuare.

- când cuțitul a atins un corp străin. Cuțitul trebuie verificat în privința unor eventuale deteriorări.

- înainte de a controla cositoarea, de a o curăța sau de a efectua lucrări la ea.

- când cositoarea începe să vibreze deosebit de puternic. Este necesară efectuarea imediată a unei verificări.

- când părăsiți cositoarea.

- înainte de realimentarea cu carburant.

- Aveți în vedere că scula

tăietoare a

aparatului continuă să se rotească câteva secunde,

STOP câteva secunde, până la oprirea definitivă.

- Reglementările locale pot stabili vârsta minimă a utilizatorului.

- Pentru evitarea pericolului de incendiu, mențineți motorul și eșapamentul fără iarbă, frunze sau ulei scurs (vaselină).

- Din considerente de protectie, nu este permisă utilizarea cositoarelor VIKING echipate cu motor cu benzină pe pante cu o înclinație de peste 25° (46,6 %). Pentru a evita pierderea controlului asupra cositoarei, cosirea în pante se va face numai transversal și niciodată în urcare sau coborâre.

Pericol de accidentare!

O înclinatie de 25° a pantei corespunde unei urcări pe verticală de 46,6 cm la o deplasare de 100 cm pe orizontală.

Pentru a asigura o ungere suficientă a motorului, la utilizarea aparatului pe pante se vor respecta suplimentar indicațiile din instrucțiunile de utilizare motor incluse în furnitură.

Transportul

Lucrați numai cu mănuși pentru a evita rănirea la

atingerea pieselor ascuțite sau fierbinti ale aparatului.

- Înainte de a-l transporta, opriți aparatul, scoateți fișa de pe bujie și așteptați până când cuțitul se oprește.

- Transportați aparatul numai cu motorul răcit și cu rezervorul de benzină gol.

- Transportarea aparatului se face numai de către două persoane.

- Folosiți dispozitive adecvate de încărcare (rampe de încărcare, dispozitive de ridicare).

• Asigurați aparatul pe suprafața de încărcare cu elemente de fixare dimensionate corespunzător (chingi, cabluri, etc.).
• La transportul aparatului, aveți în vedere prevederile legale aplicabile la nivel regional, în special cele referitoare la siguranța încărcăturii și la transportul obiectelor pe suprafețele de încărcare.

Întreținerea și repararea

Înaintea oricâror lucrări efectuate la cositoare se va scoate fișa de pe bujie.

Se vor executa numai lucrările de întreținere care sunt descrise în instrucțiunile de utilizare. Pentru toate celelalte operații se va apela la atelierul service autorizat VIKING.

Lăsați un dealer de specialitate să execute toate celelalte lucrări.

VIKING recomandă efectuarea de lucrări de întreținere și reparatie numai la dealerul de specialitate VIKING.

Utilizați numai scule, accesorii și piese de schimb de calitate. În caz contrar, pot avea loc accidente cu periclitarea persoanelor precum și deteriorări ale aparatului.

VIKING vă recomandă utilizarea de scule, accesorii și piese de schimb originale VIKING. Proprietățile acestora sunt corelate optim cu aparatul și necesitățile utilizatorului.

• Păstrați toate piulițele, bolțurile și șuruburile bine strânse, pentru ca aparatul să se găsească într-o stare de funcționare sigură.
• În cazul în care scula de tăiere sau cositoarea de iarbă a întâlnit un obstacol, respectiv un corp străin, cositoarea se va opri și se va controla atent.
• Mașina de tuns iarba nu poate fi pusă în funcțiune cu arborele cotit deteriorat sau îndoit. Pericol de rănire datorită pieselor defecte!
• Verificați regulat uzura, gradul de deteriorare și capacitatea de funcționare a colectorului de iarbă.
• Din motive de siguranță, înlocuiti piesele uzate sau deteriorate.

Avertizare - Benzina este toxică și extrem de inflamabilă

• Păstrați benzina numai în recipienti destinați acestui scop.
• Benzina se va feri de scântei, flacără deschisă, flacără continuă, surse de căldură sau alte
  scântei, flacără deschisă, flacără continuă, surse de căldură sau alte

surse de aprindere.

• Cositoarea se va transporta cu rezervorul de combustibil golit sau cu robinetul de alimentare închis (dacă există).
• Alimentați cu carburant numai în aer liber și nu fumați în timpul alimentării.
• Rezervorul de combustibil nu se va umple complet, ci numai până la aproximativ 4 cm sub marginea ștuțului de umplere, astfel încât combustibilul să aibă spațiu de dilatare.
• Se va face umplerea cu benzină înainte de pornirea motorului. Deschiderea buşonului rezervorului sau reumplerea cu benzină nu este permisă în timp ce motorul funcționează sau motorul este fierbinte.
• Dacă s-a scurs benzină în afară, motorul nu se va porni decât după ce suprafața murdărită cu benzină a fost curățată. Se va evita orice încercare de pornire până la evaporarea vaporilor de benzină (ștergere până la uscare).

• Din motive de siguranță trebuie verificate periodic rezervorul de carburant, capacul acestuia, conducta de carburant, robinetul de carburant și racordurile, pentru a nu prezenta deteriorări sau neetanșeități și dacă este necesar, acestea se vor înlocui (consultați un dealer, VIKING vă recomandă să consultați dealerii VIKING).

• Solicitați înlocuirea tobelor de eșapament și a apărătorilor din tablă care sau defectat.

• Nu lăsați niciodată cositoarea cu benzină în rezervor în interiorul unei clădiri. Vaporii de benzină care se produc ar putea veni în contact cu foc sau scântei și ar putea să se aprindă.
• Înainte de a depune cositoarea într-un spațiu închis, lăsați motorul să se răcească.
• Nu modificați reglajele de bază ale motorului și nu-I supraturați.
• Cositoarea cu motor

produce gaze toxice de eşapament imediat după pornirea

motorului. Aceste gaze pot fi inodore și invizibile. Nu se va lucra niciodată cu cositoarea cu motor în încăperi închise sau prost ventilate.

Pericol letal prin intoxicare!

- Dacă rezervorul trebuie golit, acest lucru se va face în aer liber (functionarea motorului până la golirea rezervorului).

Descrierea simbolurilor

Citiți instrucțiunile de utilizarea înaintea punerii în funcțiune.

Evitați prezența terților în zona de pericol.

Înainte de a efectua lucrări la scula tăietoare, înaintea lucrărilor de întreținere și curățare și înainte de a părăsi cositoarea se va decupla fișa bujiei.

Lamele de tăiere continuă să se rotească un timp după oprire.

MB 443 T, MB 448 TX Pornirea motorului

MB 448, MB 448 T Pornirea motorului

MB 443 T, MB 448 TX Opriți motorul

MB 448, MB 448 T Opriți motorul

MB 443 T, MB 448 TX Cuplarea sistemului de pentru deplasare

MB 448 T Cuplarea sistemului de actionare pentru

deplasare

Descrierea aparatului

Descrierea aparatului

1

A Partea superioară a ghidonului

B Maneta de oprire a motorului

C Sistemul de pornire cu sfoară

D Partea superioară a coșului de colectare

E Partea inferioară a coșului de colectare

F Partea inferioară a ghidonului

G Roti

H Carcasă

I Reglajul înălțimii de tăiere Axa din față

J Motor

K Reglajul înălțimii de tăiere Axa din spate

L Clapă pentru eliminare

M Clemă cablu

N Mâner rotativ

O Ghidaj cablu

P Indicator pentru nivelul de umplere

Q Maneta de actionare pentru deplasare MB 443 T, MB 448 T, MB 448 TX

Furnitura

2

Poz. Denumire Buc.

1 Aparat de bază 1

2 Dopuri 2

3 şurub 2

4 Ghidaj cablu 1 (MB 448 T 2)

5 Mâner rotativ 2

6 Partea superioară a coşului de colectare iarbă 1

7 Partea inferioară a coşului de colectare iarbă 1

8 Apărătoare 2

9 Clemă cablu / clemă de prindere a cablului 1 (MB 448 T 2)

• Instructiuni de utilizare 1

• Instructiuni de utilizare Motor 1

Pregătirea pentru lucru a cositoarei de tuns iarbă

Montarea ghidonului

3

2= Se introduc dopurile în ambele

13= pârti inferioare (stânga și dreapta) ale ghidonului.

3= şurubul se introduce prin orificiu în

4= ghidajul cablului, apoi se agață

15= cablul de oprire a motorului și

14= cablul de actionare deplasare (numai la modelele MB 443 T, MB 448 T, MB 448 TX) în ghidajul pentru cabluri.

A= Partea superioară a ghidonului se așează pe ambele părți inferioare ale acestuia.

3= şurubul (cu ghidajul cablului) se trec din interior spre exterior prin orificiile aferente, după care se strâng bine cu

5= rozetele de strângere

INDICATIE

Rotirea liberă în filete împiedică desfacerea completă neintenționată a rozetelor de pe şuruburi (asigurare împotriva pierderii).

Cablul se fixează ca în figură, prin intermediul

9= clemei de fixare (MB 443 X clemă de prindere a cablului) de partea inferioară a ghidonului.

Rabaterea ghidonului:

Pentru curățarea aparatului, precum și pentru reducerea volumului în timpul transportului și al depozitării, rabateți partea superioară a ghidonului.

ATENTIE

Pericol de accidentare!

Înainte de rabatere, motorul trebuie oprit și fișa trebuie scoasă de pe bujie. Partea superioară a ghidonului nu trebuie încărcată (de exemplu cu îmbrăcăminte de lucru atârnată pe ghidon).

Pericol de prindere!

Prin slăbirea mânerelor rotative, partea superioară a ghidonului poate fi rabatată. În acest scop, tineți partea superioară (A) a ghidonului din punctul cel mai de sus cu o mână, în timp ce deșurubați mânerele.

Prinderea sforii demaror

B= Se apasă și se menține apăsată maneta de oprire a motorului, pentru a elibera frâna acestuia.

C= Se trage încet în afară sfoara demaror și se

16= agață în ghidaj

Montarea coşului de colectare a ierbii

6= Partea superioară și

7= partea inferioară a coșului de colectare se așează pe o suprafață plană. Partea superioară a coșului se agață cu

17= eclise de

18= bolțurile de fixare din partea inferioară a coșului de colectare. Eclisele se apasă în jos iar

8= siguranța din tablă se introduce în orificiile bolțurilor de fixare. Se apasă energetic spre interior siguranța din tablă.

INDICATIE

Siguranța din tablă se împinge spre interior până când se blochează de la sine în bolțul de fixare.

Pentru montarea coşului de colectare a ierbii pe partea opusă, se repetă operația de mai sus.

Se închide coşul de colectare iar partea superioară a acestuia se apasă uşor până înclichetează în partea inferioară.

Fixarea și scoaterea coşului colector de iarbă

ATENTIE

Pericol de accidentare!

Pentru fixarea și scoaterea coșului de colectare a ierbii, motorul trebuie oprit.

L= Clapa de evacuare se trage în sus.

Pentru fixare:

Coşul se prinde cu

19= orificiile în

20= cârligele de reținere de pe cositoare.

Clapa de evacuare se coboară manual până pe coşul de colectare.

Pentru scoatere:

Coşul de colectare a ierbii se scoate din cârligele de reținere și se îndepărtează.

Se închide la loc manual clapeta de evacuare.

Reglarea înălțimii de tăiere

ATENTIE

Pericol de accidentare!

Pentru modificarea reglajului înălțimii de tăiere, motorul trebuie oprit.

Se pot regla 7 înălțimi de tăiere diferite, de la 25 la 70 mm.

Uzuale sunt treptele de tăiere de la 2 la 6.

Treapta 1 = treapta cu înălțimea de tăiere cea mai mică

Treapta 7 = cea mai mare înălțime de tăiere

I= Maneta de modificare a reglajului înălțimii axei din față se găsește la roata din față stânga.

K= Maneta de modificare a reglajului înălțimii axei din spate se găsește la roata din spate stânga.

I= Maneta de reglare a axei față și

K= maneta de reglate a axei spate se apasă mai întâi în direcția roții, după care se lasă să se înclicheteze în poziția dorită (= înălțimea de tăiere).

Marcajele înălțimilor de tăiere se găsesc direct lângă manetele de reglaj, pe carcasă, respectiv pe coșul de colectare.

INDICATIE

Înălțimile de tăiere reglate la axa față și la cea spate trebuie să fie identice. Înălțimi de tăiere diferite duc la o capacitate de colectare redusă.

Carburant și ulei pentru motor

9

Ulei pentru motor:

Înainte de prima pornire se va introduce ulei (joja de nivel ulei)! Uleiul de motor ce trebuie folosit și cantitatea acestuia se găsesc înscrise în instrucțiunile de utilizare a motorului.

Controlul uleiului din motor:

Controlul nivelului de umplere se va efectua cu regularitate.

Cositoarea se va lăsa în poziție orizontală aproximativ 2 minute, astfel încât uleiul să se poată scurge și aduna complet. Pentru măsurarea nivelului de umplere, se va înșuruba la maxim joja de ulei. Nivelul de ulei trebuie să se situeze în câmpul marcat al jojei.

Combustibil:

Recomandare: combustibili proaspeti de marcă, benzină normală fără plumb.

Maneta de oprire a motorului

10

Cositoarele

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T,

MB 448 TX sunt echipate cu un dispozitiv de oprire a motorului.

La eliberarea

B= manetei de oprire a motorului, acesta este oprit imediat iar cositoarea se opreşte după un scurt timp datorat inertiei.

Indicații referitoare la tunsul ierbii

INDICATIE

Se poate obține un gazon frumos și des prin cosirea frecventă și păstrarea gazonului la înălțime mică de tundere. Într-o climă caldă și uscată, nu se va così gazonul prea scurt deoarece, în caz contrar, acesta va fi ars de soare și va deveni neaspectuos!

Aspectul gazonului este mai frumos dacă se tunde cu un cuțit ascuțit și nu cu unul tocit. De aceea, cuțitul se va ascuți regulat (la vânzătorul de specialitate).

Nu cosiți iarbă udă și nu cosiți în timpul ploii!

Din motive de siguranță, utilizați întotdeauna un colector de iarbă nedeteriorat.

Cositul în pantă

5

Din considerente de protecție, nu este permisă utilizarea cositoarelor VIKING echipate cu motor cu benzină pe pante cu o înclinație de peste 25° (46,6 %). Pentru a evita pierderea controlului asupra cositoarei, cosirea în pante se va face numai transversal și niciodată în urcare sau coborâre.

Pericol de accidentare!

O înclinatie de 25° a pantei corespunde unei urcări pe verticală de 46,6 cm la o deplasare de 100 cm pe orizontală.

Pentru a asigura o ungere suficientă a motorului, la utilizarea aparatului pe pante se vor respecta suplimentar indicațiile din instrucțiunile de utilizare motor incluse în furnitură.

Punerea în funcțiune

ATENTIE

- Verificați întreaga zonă pe care se va folosi aparatul și îndepăratați toate pietrele, bețele, sărmele, oasele și alte corpuri străine.

• Se va face umplerea cu benzină înainte de pornirea motorului. Deschiderea buşonului rezervorului sau reumplerea cu benzină nu este permisă în timp ce motorul funcționează sau motorul este fierbinte.
• Porniți cu atenție. Mentineți o distanță suficientă între sculele tăietoare și picioare.
• Pericol de accidentare! Nu treceți niciodată mâinile sau picioarele prin apropierea sau pe sub părțile aflate în rotație.
• În timpul cosirii se va purta întotdeauna încălțăminte rezistentă și pantaloni lungi. Nu cosìți în picioarele goale sau în sandale ușoare.
• Nu cosiți dacă în apropiere sunt persoane, în special copii, sau animale.

Pornirea motorului

MB 443, MB 443 T, MB 443 X, MB 448 TX

Pentru pornirea motorului rece, apăsați mai întâi 21= pompa de

prealimentare de trei ori.

De obicei, la repornirea unui motor deja cald, actionarea pompei nu este necesară.

Pe vreme rece, poate deveni însă necesară actionarea din nou (de trei ori) a pompei pentru repornire.

și în cazul repornirii după golirea rezervorului prin funcționare în gol și după realimentare, pompa trebuie acționată de trei ori.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= Se apasă maneta de oprire a motorului de pe partea superioară a ghidonului și se menține apăsată.

INDICATIE

Motorul nu se va porni în iarbă înaltă sau cu reglajul pentru cea mai redusă înălțime de tăiere, întrucât acestea îngreunează pornirea.

C= sfoara demaror se trage încet până la punctul de reținere, după care se smucește energic până la lungimea brațului. Sfoara demaror se lasă lent să revină în poziția inițială, pentru ca să poată fi înfășurată lent de starter. Se repetă operația până când motorul pornește.

INDICATIE

Pe baza unui reglaj fix al carburatiei, motorul funcționează întotdeauna cu o turație de lucru optimă.

Oprirea motorului

Pentru oprirea motorului B= Maneta de oprire a motorului se eliberează, motorul și cuțitul se opresc după un scurt interval datorat inerției.

Sistem actionare deplasare MB 443 T, MB 448 T, MB 448 TX

Q= Se trage maneta sistemului de actionare: Sistemul de actionare pentru deplasarea cositoarei este astfel cuplat. Viteza de deplasare: 3,5 km/h

Se eliberează maneta sistemului de acționare: sistemul de acționare pentru deplasarea cositoarei este decuplat.

Golirea coşului de colectare a ierbii

ATENTIE

Pericol de accidentare!

Înainte de scoaterea coşului de colectare se va opri întotdeauna motorul.

Când indicatorul nivelului de umplere se închide (poziția STOP), coșul de colectare a ierbii este plin și trebuie golit.

Coşul de colectare se deschide de la

22= eclisa de închidere și se rabate în sus partea superioară a acestuia.

Coşul de colectare plin se basculează spre spate.

Prin intermediul

24= mânerului integrat în partea inferioară a coșului de colectare și al

23= mânerului integrat în partea superioară a respectivului coș, acesta se poate goli cu ușurință.

După golire, partea superioară se rabate și se înclichetează la loc.

Întreținerea

ATENTIE

La toate lucrările de întreținere și la cele efectuate la cuțit, scoateți fișa bujiei.

Nu atingeți cuțitul până nu se oprește definitiv. Lucrările de întreținere și curățare se efectuează numai cu motorul răcit.

Pericol de accidentare! Se va lucra numai cu mănuși.

În cazul în care vă lipsesc cunoştințele sau sculele adecvate, adresați-vă întotdeauna unei reprezentanțe de specialitate. VIKING recomandă efectuarea de lucrări de întreținere și reparație numai la dealerii de specialitate VIKING.

VIKING vă recomandă să utilizati piese de schimb originale VIKING.

Curățarea aparatului

Interval de întreținere: După fiecare utilizare

După cosire, aparatul se va curăța temeinic. Tratarea cu grijă a aparatului îl protejează contra deteriorărilor și îi prelungește durata de utilizare.

Se curăță partea inferioară a cositoarei cu o perie și cu apă. Resturile de iarbă fixate pe carcasă și în canalul de evacuare se vor desprinde pentru început cu o bucată de lemn.

Curățați cuțitul.

Nu se va îndrepta niciodată un jet de apă spre pe piesele motorului, spre garnituri, lagăre și componente electrice, cum ar fi întrerupătorul. Consecințele ar fi reparații costisitoare.

Nu utilizați detergenți corozivi. Astfel de detergenți pot deteriora piesele din material plastic și din metal, fapt care poate influența funcționarea sigură a aparatului dvs. VIKING.

Dacă murdăria nu poate fi îndepărtată cu apă, cu o perie sau cu o lavetă, VIKING vă recomandă utilizarea unui detergent special (de exemplu detergent special STIHL).

De avut în vedere:

Pentru lucrările de curățare și întreținere, cositoarea se va ridica de partea din față. Nu se va înlina niciodată pe o parte, deoarece aceasta ar face ca benzina să curgă în afară.

Înainte de înclinare se golește rezervorul de combustibil (functionare până la golire), se slăbesc rozetele și se ridică în sus clapa de evacuare.

Motorul cu ardere internă

Interval de întreținere: A se vedea instrucțiunile de utilizare pentru motor

Respectați recomandările de utilizare și întreținere, pe care le găsiți în instrucțiunile de utilizare anexate ale motorului. De importanță deosebită pentru o durată de utilizare îndelungată sunt menținerea în permanență a unui nivel suficient de ulei și înlocuirea filtrului de aer.

Aripioarele de răcire trebuie menținute în permanență curate, pentru a asigura o răcire suficientă a motorului.

Roțile și actionarea roților

Rulmenții roților nu necesită întreținere.

Reductorul nu necesită întreținere.

Întreținerea cuțitului de tuns iarba

ATENTIE

Pericol de accidentare!

În cazul în care vă lipsesc cunoștințele sau sculele adecvate, adresați-vă întotdeauna unei reprezentanțe de specialitate (VIKING vă recomandă distributorii autorizați VIKING). VIKING vă recomandă să utilizați piese de schimb originale VIKING.

Interval de întreținere: Înainte de fiecare utilizare

Se roteşte în sus maşina de tuns iarba, în poziția de curățare.

26= Se curăță cuțitul, se controlează dacă nu prezintă deteriorări (ciobituri sau fisuri) sau o uzură pronunțată și, dacă este cazul, se înlocuiește.

Limite de uzură:

Grosimea cuțitului trebuie să fie în orice loc de cel puțin

2 m m . (Verificare cu şublerul).

La ascuțire, tăișurile trebuie ascuțite cu maxim 5 m m.

Pentru verificare, se așează o

33= riglă pe muchia anterioară a cuțitului și se controlează uzura.

ATENTIE

Dacă pe mașina de tuns iarba nu este montat cuțitul livrat cu mașina ci, de exemplu, un cuțit pentru răspândire ce poate fi procurat ca accesoriu special, se aplică în mod corespunzător alte limite de uzură.

ATENTIE

Pericol de accidentare!

Cuțitul se poate rupe și poate provoca răni grave, dacă este uzat. Din acest motiv, instrucțiunile de întreținere a cuțitului trebuie respectate în mod obligatoriu.

Cuțitele se uzează accentuat în mod diferit, în funcție de locul de utilizare și de durata de utilizare. Dacă utilizați aparatul pe sol nisipos sau în condiții uscate, cuțitul este solicitat mai mult și se uzează mai rapid față de durata medie.

Când schimbați cuțitul, înlocuți întotdeauna și șurubul (27), șaiba de siguranță (29).

Ascuțirea cuțitelor

Interval de întreținere: La fiecare 25 de ore de funcționare

Dacă eficiența cosirii scade cu timpul, este probabil să se fi tocit cuțitul.

Demontarea cuțitului

Pentru demontare se folosește

25= o bucată de lemn (aproximativ 60 x 60 mm) pentru a tine contra

26= cutitul.

27= Se desface şurubul cuṭitului.

Reascuțirea cuțitului

Cuțitul trebuie reascuțit, cu respectarea următoarelor puncte:

- În timpul ascuțirii cuțitele se vor răci, de exemplu cu apă. Nu trebuie să apară o culoare albastră în timpul ascuțirii; în caz contrar rezistența tăișului se reduce.

• Pentru a evita vibrațiile datorită dezechilibrării, cuțitele se vor ascuți uniform.
• Înainte de montare se controlează cuțitul în privința unor eventuale deteriorări. Cuțitul trebuie înlocuit dacă se pot identifica ciobituri sau fisuri, dacă tăișurile au fost ascuțite cu mai mult de 5 mm sau dacă s-a subțiat sub 2 mm în anumite locuri (limite de uzură).

Montarea cuțitului

Cuțitul se montează cu muchiile curbate orientate în sus.

Pentru montare se folosește

25= o bucată de lemn (aproximativ 60 x 60 mm) pentru a ține contra

26= cutitul.

Cuțitul se așează pe

28= bucşa cuțitului și se strânge cu

27= şurubul cuṭitului şi cu

29= șaiba de siguranță cu un cuplu de strângere de 60 - 65 Nm.

ATENTIE

Cuplul de strângere prescris pentru şurubul cuțitului se va respecta cu precizie, deoarece o fixare sigură a sculei tăietoare depinde de acesta.

La fiecare montare a cuțitului, se vor înlocui șaiba de siguranță (29).

Şurubul (27) de fixare a cuțitului se vor asigura suplimentar Loctite 243.

Reglarea cablului de antrenare al roților MB 443 T, MB 448 T, MB 448 TX

Interval de întreținere: După necesități (sistemul de acționare nu pornește la tragerea manetei)

La cositoarele noi, cablul este reglat corect.

Se poate întâmpla ca, datorită uzurii ambreiajului sau modificării lungimii cablului, acesta să trebuiască să fie reglat din nou.

ATENTIE

Pericol de accidentare!

În cazul în care cablul de actionare este reglat greșit, este posibilă punerea neintentionată în mișcare a cositorii chiar de la pornire, ceea ce poate produce pagube materiale sau accidentări de persoane. Reglajul trebuie repetat (eventual, consultați un dealer de specialitate, VIKING recomandă dealerii VIKING).

Reglaj corect:

La aproximativ o treime din cursa manetei, roțile de actionare trebuie să se blocheze.

Se acționează maneta de acționare și se trage concomitent cositoarea spre spate.

MB 443 T, MB 448 TX

30= Se slăbește contrapiulita.

31= şurubul de reglaj se deşurubează până la obținerea reglajului corect.

32= surub de reglaj aflat în partea de sus a ghidonului.

Prin rotirea surubului de reglaj în sensul “+” se mareste întinderea cablului, în timp ce rotirea în sensul “-” micsoreaza întinderea.

ATENTIE

Pericol de accidentare!

Dacă roțile de antrenare se blochează deja la retragerea cablului când maneta de acționare nu este apăsată, cablul de acționare este reglat greșit și sistemul de transmisie al cositoarei este cuplat permanent.

Reglajul trebuie repetat (eventual, consultați o unitate de service autorizată).

Conservarea pe timpul iernii

Pe durata opririi îndelungate a cositoarei se vor respecta următoarele puncte:

• Toate piesele exterioare ale motorului și cositoarei, mai ales aripioarele de răcire, se vor curăța cu grijă.
• Toate piesele mobile se vor unge bine cu ulei, respectiv vaselină.
• Se golesc rezervorul de combustibil și carburatorul (de exemplu prin funcționarea motorului până la golire).

- Se deşurubează bujia iar prin orificiul ei se toarnă aproximativ 3 ml de ulei de motor. Se învârte motorul de câteva ori fără bujie.

Atentie:

Datorită pericolului de aprindere, fișa bujiei se va ține departe de locașul bujiei. Se înșurubează la loc bujia.

• Se efectuează schimbul de ulei.
• Se închide bine motorul iar cositoarea se depozitează în poziție normală într-o încăpere uscată, fără praf.

Păstrarea

Încăperea de păstrare trebuie să fie uscată și cu cât mai puțin praf. Pe lângă aceasta, este bine să se păstreze cositoarea departe de accesul copiilor. Eventualele defecțiuni ale aparatului trebuie, în principiu, remediate înainte de depozitare, pentru ca acesta să fie permanent în bună stare de funcționare. Se golesc rezervorul de combustibil și carburatorul (de exemplu prin funcționarea motorului până la golire).

Piese de schimb uzuale

Cutit

MB 443, MB 443 C, MB 443 T, MB 443 X

6336 702 0100

Cutit

MB 448, MB 448 T, MB 448 TX

6356 702 0100

INDICATIE

Elementele de fixare ale cuțitului (de exemplu șurubul cuțitului, șaiba de siguranță) trebuie înlocuite la schimbarea cuțitului, respectiv la montarea acestuia. Piesele de schimb se pot obține de la distributorii autorizați VIKING

Protectia mediului

Materialul tăiat rezultat nu se aruncă la deșeurile casnice, ci trebuie transformat în compost destinat

îngrășământului.

Ambalajul, aparatul și accesoriile sunt realizate din materiale reciclabile și se vor evacua la deșeuri în consecință. Reciclarea separată și corectă a resturilor de material stimulează reutilizarea materialelor în fabricație. Din acest motiv, dispozitivul trebuie predat la colectare deșeuri după trecerea perioadei normale de utilizare

Reducerea uzurii și evitarea pagubelor

Indicații importante de întreținere și îngrijire pentru grupa de produse

Cositoare cu benzină

Vă rugăm să respectați neapărat următoarele indicații importante pentru evitarea deteriorărilor sau a uzurii excessive a aparatului VIKING aflat în posesia dumneavoastră:

1. Piese de uzură

Chiar și în cazul utilizării conform destinației, unele piese ale aparatului VIKING sunt supuse unei uzuri normale și trebuie, în funcție de modul și durata de utilizare, să fie înlocuite la timp.

Printre acestea se numără, între altele:

• Cutitul
• Coşul de colectare
• Curelele trapezoidale (la MB 443 T, MB 448 T, MB 448 TX)

2. Respectarea indicatiilor cuprinse în aceste instructiuni

Utilizarea, întreținere și depozitarea aparatului VIKING trebuie să se efectueze conform celor descrise în aceste instrucțiuni de utilizare. Datele referitoare la benzină și uleiul de motor pot fi găsite în instrucțiunile de folosire ale producătorului motorului. Toate deteriorările cauzate de nerespectarea instrucțiunilor de protectie a muncii, de exploatare și de întreținere, cad în sarcina exclusivă a utilizatorului.

Aceasta este valabil, în special, pentru:

• utilizarea produsului neconformă cu scopul specificat
• modificări ale produsului neautorizate de firma VIKING
• utilizarea de scule sau accesorii care nu sunt permise, nu sunt corespunzătoare pentru aparat sau care sunt de o calitate inferioară.
• utilizarea produsului la manifestări sportive sau concursuri
• defecte cauzate de utilizarea produsului cu componente defecte

3. Lucrări de întreținere

Toate lucrările enumerate în paragraful “Întreținere” trebuie să fie executate în mod regulat. În măsura în care aceste lucrări nu sunt efectuate de utilizatorul însuși, se va dispune efectuarea lor de către un dealer de specialitate.

VIKING recomandă efectuarea de lucrări de întreținere și reparație numai la dealerul de specialitate VIKING.

Dealerii de specialitate VIKING sunt școlarizați în permanență și dispun de informații tehnice.

Dacă aceste lucrări sunt omise, pot să apară defecte care cad exclusiv în sarcina utilizatorului.

Printre acestea se numără:

• Coroziune și alte defectiuni rezultate datorită unei depozitări necorespunzătoare
• Defecțiuni la aparat și alte pagube datorate utilizării unor piese de schimb de calitate inferioară.
• Defecțiunile motorului rezultate din neefectuarea la timp sau efectuarea insuficientă a operațiilor de întreținere, respectiv defecțiuni datorate lucrărilor de întreținere sau reparație, care nu au fost efectuate în ateliere unor dealeri de specialitate.

Declarația de conformitate CE a producătorului

Noi,

VIKING GmbH

cositoare de gazon, dirijată manual, cu motor cu ardere internă

Marca fabricii: VIKING

Seria de identificare: 6336

tip : MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Seria de identificare: 6356

tip : MB 448.0

MB 448.0 T

MB 448.0 TX

corespunde cu următoarele directive CE:

Produsul este proiectat și fabricat cu respectarea următoarelor standarde:

EN 836

Procedura utilizată pentru aprecierea conformității:

Anexa VIII (2000/14/EC)

Numele și adresa organului participant desemnat:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Întocmirea și păstrarea documentației tehnice:

Johann Weiglhofer VIKING GmbH

Nivel de zgomot măsurat: 94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Nivel garantat de zgomot: 96 dB(A)

Anul de fabricație și numărul de serie sunt indicate pe eticheta produsului.

Langkampfen, 03.01.2011

VIKING GmbH

Weiglhofer

Şef departament cercetare și dezvoltare produse

Depanarea

Defecțiune Cauză posibilă Remediu FiguraPagina
- Motorul nu pornește - Maneta de oprire al motorului nu este apăsată- Nu este carburant în rezervor; Conducta de alimentare este înfundată- Combustibilul din rezervor este de calitate proastă, murdar sau învechit- Filtrul de aer este murdar- Fișa bujiei este desprinsă de pe bujie, cablul nu este prins corect de fișă- Bujia este ancrasată sau deteriorată; Distanța electrozilor bujiei nu este corectă- Datorită mai multor încercări de pornire, motorul "s-a înecat"- Carcasa cositoarei este înfundată	- Se apasă maneta de oprire a motorului spre mâner- Se completează cu carburant, se curăță conducta de alimentare cu carburant- Folosiți întotdeauna carburant de marcă proaspăt, benzină normală, fără plumb, curățați carburatorul- Curățați filtrul de aer- Conectați fișa bujiei; Verificați legătura dintre cablul de aprindere și fișă- Curățați bujia sau înlocuiți-o; reglați distanța electrozilor- Scoateți și uscați bujia; cu bujia scoasă, trageți de mai multe ori coarda de pornire- Se curăță carcasa cositoarei (pentru curățare, se scoate fișa bujiei)	877109	119917
- Pornire îngreunată sau putere redusă a motorului	- Cosire de iarbă prea înaltă sau prea umedă- Carcasa cositoarei este înfundată- Filtrul de aer este murdar- Bujia este ancrasată- Cuțitul pentru cosire este tocit sau uzat- În rezervorul de combustibil și carburator se găsește apă; carburatorul este înfundat	- Înălțimea de tăiere și viteza de cosire se adaptează condițiilor existente- Se curăță carcasa cositoarei (pentru curățare, se scoate fișa bujiei)- Curățați filtrul de aer- Curățați bujia- Se reascute cuțitul sau se înlocuiește- Se golește rezervorul de combustibil, se curăță conducta de alimentare și carburatorul	69109

a se vedea instructiunile de utilizare pentru motor
*eventual, consultați un dealer de specialitate, VIKING vă recomandă dealerii VIKING.

Defecțiune Cauză posibilă Remediu FiguraPagina
- La apăsarea manetei de acționare nu are loc deplasarea	- Cablul de acționare este reglat incorrect	- Se reglează cablul	11 18
- Motorul se încălzește prea tare - Aripioarele de răcire sunt murdare- Nivel de ulei prea mic în motor	- Se curăță aripioarele de răcire- Se completează uleiul din motor	97	179
- Vibrații puternice în timpul utilizării	- șuruburile cuțitului sunt slăbite- Sistemul de fixare al motorului s-a slăbit- Cuțitul este dezechilibrat datorită reascuțirii greșite sau a ruperii	- Se strâng șuruburile cuțitului (eventual se apelează la un service autorizat)- Se strâng șuruburile de fixare a motorului- Se reascute (echilibrează) cuțitul sau se înlocuiește	10, ✗10	1616
- Gazon neaspectos, gazonul se îngălbenește	- Cuțitul pentru cosire este tocit sau uzat- Viteza de avans este prea mare pentru înălțimea de tăiere	- Se reascute cuțitul sau se înlocuiește- Se reduce viteza de avans și/ sau se alege înălțimea corectă de tăiere	106	168
- Canalul de evacuare este înfundat	- Cuțitul este uzat- Cosire de iarbă prea înaltă sau prea umedă	- Se înlocuiește cuțitul- Înălțimea de tăiere și viteza de cosire se adaptează condițiilor existente (se alege înălțimea de tăiere corectă)	106	168

a se vedea instructiunile de utilizare pentru motor

*eventual, consultați un dealer de specialitate, VIKING vă recomandă dealerii VIKING.

Date tehnice

Marca fabricii: VIKING
	Unitate	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Seria de identificare 6336 6336 6356 6356Motor, tip constructiv Motor cu ardere internă în 4 timpiTipul motorului B&S Series 550 / B&S Series 550 B&S
Putere nominală la turație nominală	kW-rot/min	2,1-2900 / 2,3-2800 / 1,9-2900	2,1-2900	2,3-2800	2,3-2800 / 2,0-2800
Cilindree	cm^3	158 / 190 / 148	158	190	190 / 158
Rezervor	I	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Tipul dispozitivului de tăiere		Bară portcuțit	Bară portcuțit	Bară portcuțit	Bară portcuțit
Lățime de cosire	cm	41	41	46	46
Turația dispozitivului de tăiere	rot/min	2900 / 2800 / 2900	2900	2800	2800 / 2800
Conform Directivei 2000/14/EC:Nivel de presiune sonoră garantat L_WAd Conform EN 836:Nivel de presiune sonoră la locul de muncă L_pA	dB(A) 96		96	96 / 96
	dB(A) 82,5		82,5	84 / 83
Valoarea caracteristică a vibrației conform EN 12096:Valoarea măsurată a_hw Incertitudinea KMăsurători conform EN 20 643	m/sec ^2	6,30 / 5,24 / 5,10	6,64	5,00	5,00 / 5,09
	m/sec ^2	2,52 / 2,09 / 2,04	2,66	2,50	2,50 / 2,04
Dispozitiv de pornire		Pornire cu coardă	Pornire cu coardă	Pornire cu coardă	Pornire cu coardă
Dispozitive de protecție		Oprirea motorului	Oprirea motorului	Oprirea motorului	Oprirea motorului
Cuplu de strângere şuruburi cuțit	Nm	60 - 65	60 - 65	60 - 65	60 - 65
Roți față/spate	mm	180/180	180/200	180/200	180/200
Acționare roți		-	1 viteză înainte	-	1 viteză înainte
Înălțime de tăiere	mm	30-70	30-70	30-70	30-70
Colector de iarbă	I	60	60	60	60
L/I/H	cm	146/46/102	146/48/102	149/50/102	149/50/102
Greutate	kg	23 / 27 / 24	26	27	30 / 26

Plan de întreținere

Prezentati aceste instrucțiuni de utilizare reprezentantului Dvs. comercial VIKING, atunci când sunt necesare lucrări de întreținere la produsul Dvs. VIKING.

Reprezentantul comercial VIKING confirmă în capitolul “Planul de întreținere” efectuarea conformă a lucrărilor de service prescrise.

Model: MB

Număr de serie:

Predare

Data:

Ştampila distribuitorului VIKING

Următoarea operație de întreținere

Data:

Data:

Ştampila distribuitorului VIKING

Următoarea operație de întreținere

Data:

Data:

Štampila distribuitorului VIKING

Următoarea operație de întreținere

Data:

Data:

Ştampila distribuitorului VIKING

Următoarea operație de întreținere

Data:

Data:

Ştampila distribuitorului VIKING

Următoarea operație de întreținere

Data:

Data:

Štampila distribuitorului VIKING

Următoarea operație de întreținere

Data:

Data:

Următoarea operație de întreținere

Data:

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________

Data: _________ _________ _________ _________ Štampila distribuitorului VIKING Următoarea operație de întreținere Data: _________ _________ _________ _________
