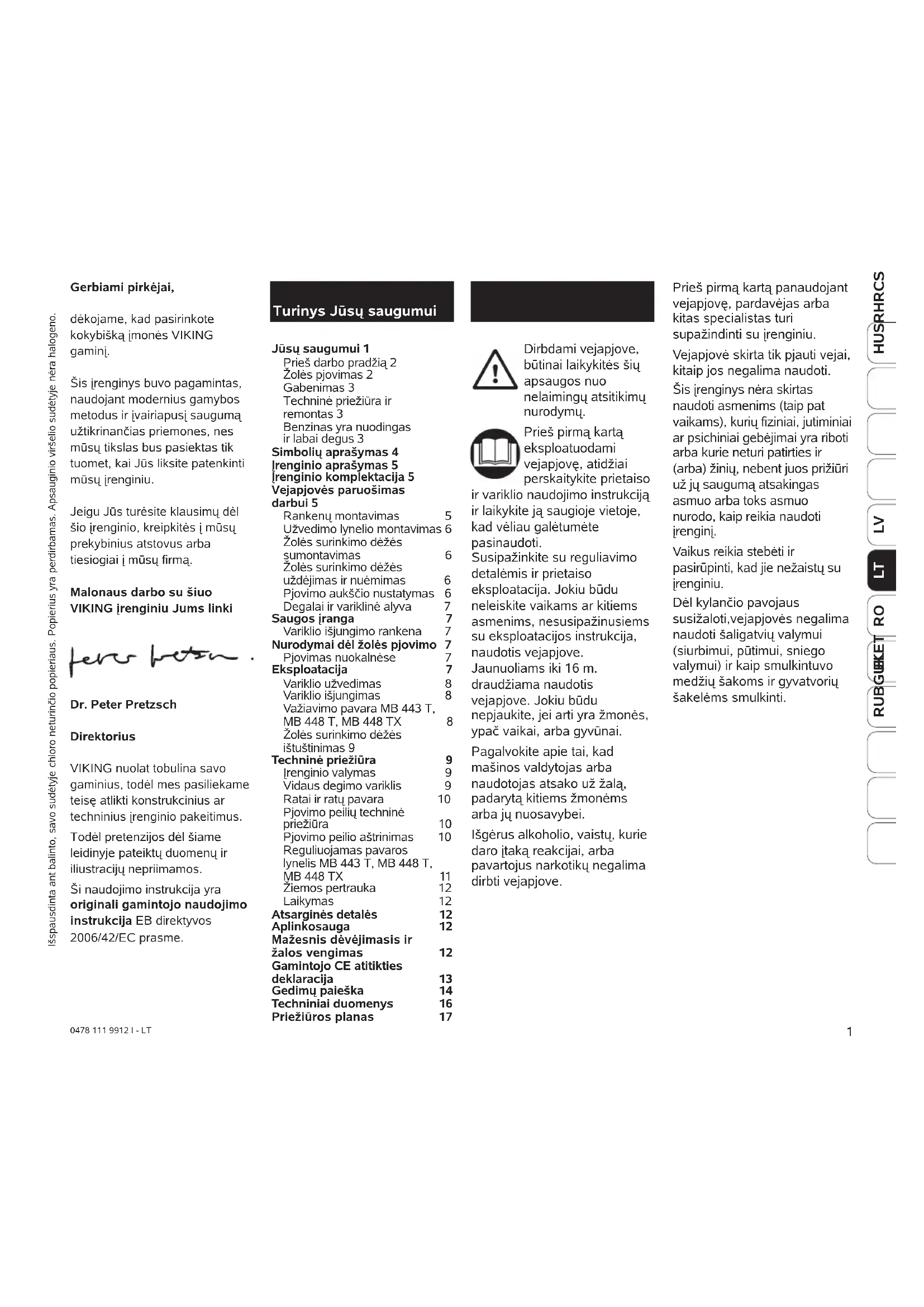

NAUDOJIMO INSTRUKCIJA MB 443 C VIKING
dėkojame, kad pasirinkote kokybišką įmonės VIKING gamini.
Šis įrenginys buvo pagamintas, naudojant modernius gamybos metodus ir įvairiapusš saugumą užtikrinančias priemones, nes mūsų tikslas bus pasiektas tik tuomet, kai Jūs liksite patenkinti mūsų įrenginiu.
Jeigu Jūs turėsite klausimų dėl šio įrenginio, kreipkitės į mūsų prekybinius atstovus arba tiesiogiai į mūsų firma.
Malonaus darbo su šiuo VIKING įrenginiu Jums linki
Dr. Peter Pretzsch
Direktorius
VIKING nuolat tobulina savo gaminius, todėl mes pasiliekame teisę atlikti konstrukcinius ar techninius įrenginio pakeitimus.
Todėl pretenzijos dėl šiame leidinyje pateiktų duomenų ir ilustracijų nepriimamos.
Ši naudojimo instrukcija yra originali gamintojo naudojimo instrukcija EB direktyvos 2006/42/EC prasme.
Turinys Jūsų saugumui
Jūsų saugumui 1
Prieš darbo pradžia 2
Zolès pjovimas 2
Gabenimas 3
Techninė priežiūra ir
remontas 3
Benzinas yra nuodingas
ir labai degus 3
Simbolių aprašymas 4
Irenginio aprašymas 5
Irenginio komplektacija 5
Vejapjovés paruošimas
darbui 5
Rankeny montavimas 5
Užvedimo lynelio montavimas 6
Žolès surinkimo déžés
sumontavimas 6
Zolès surinkimo déžès
uždėjimas ir nuėmimas 6
Pjovimo aukščio nustatymas 6
Degalai ir variklinė alyva 7
Saugos iranga 7
Variklio išjungimo rankena 7
Nurodymai dėl žolės pjovimo 7
Pjovimas nuokalnėse 7
Eksploatacija 7
Variklio užvedimas 8
Variklio išjungimas 8
Važiavimo pavara MB 443 T,
MB 448 T, MB 448 TX 8
Žolės surinkimo dėžės
ištuštinimas 9
Techninė priežiūra 9
Irenginio valymas 9
Vidaus degimo variklis 9
Ratai ir ratų pavara 10
Pjovimo peilių techninė
priežiūra 10
Pjovimo peilio aštrinimas 10
Reguliuojamas pavaros
lynelis MB 443 T, MB 448 T,
MB 448 TX 11
Žiemos pertrauka 12
Laikymas 12
Mažesnis dévėjimasis ir
žalos vengimas 12
Gamintojo CE atitikties
deklaracija 13
Gedimų paieška 14
Techniniai duomenys 16
Priežiūros planas 17
Dirbdami vejapjove, būtinai laikykitės šių apsaugos nuo nelaimingų atsitikimų nurodymų.
Prieš pirmą kartą eksploatuodami vejapjovę, atidžiai perskaitykite prietaiso
ir variklio naudojimo instrukciją ir laikykite ją saugioje vietoje, kad véliau galètumète pasinaudoti.
Susipažinkite su reguliavimo detalėmis ir prietaiso eksploatacija. Jokiu būdu neleiskite vaikams ar kitiems asmenims, nesusipažinusiems su eksploatacijos instrukcija, naudotis vejapjove. Jaunuoliams iki 16 m. draudžiama naudotis vejapjove. Jokiu būdu nepjaukite, jei arti yra žmonės, ypač vaikai, arba gyvūnai.
Pagalvokite apie tai, kad mašinos valdytojas arba naudotojas atsako už žalą, padarytą kitiems žmonėms arba jų nuosavybei.
Išgérus alkoholio, vaistų, kurie daro įtaką reakcijai, arba pavartojus narkotikų negalima dirbti vejapjove.
Prieš pirmą kartą panaudojant vejapjovę, pardavėjas arba kitas specialistas turi supažindinti su įrenginiu.
Vejapjovė skirta tik pjauti vejai, kitaip jos negalima naudoti.
Šis įrenginys nėra skirtas naudoti asmenims (taip pat vaikams), kurių fiziniai, jutiminiai ar psichiniai gebėjimai yra riboti arba kurie neturi patirties ir (arba) žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba toks asmuo nurodo, kaip reikia naudoti įrenginį.
Vaikus reikia stebėti ir pasirūpinti, kad jie nežaistų su įrenginiu.
Dél kylančio pavojaus susižaloti,vejapjovės negalima naudoti šaligatvių valymui (siurbimui, pūtimui, sniego valymui) ir kaip smulkintuvo medžių šakoms ir gyvatvorių šakelėms smulkinti.
- Ši jrengini galima duoti (paskolinti) tik tiems asmenims, kurie gerai pažjsta ši modeli, taip pat perduodant jiems naudojimosi instrukciją.
Paruošimas darbui
• Pjaudami visada avėkite
tvirtus batus su profiliuotais puspadžiais ir
mūvėkite ilgas kelnes. Nepjaukite basomis ar apsiavę lengva avalyne.
- Nuodugniai ištirkite teritorija, kurioje bus naudojama vejapjovė, pašalinkite visus akmenis, šakas, vielas, kaulus ir kitus daiktus.
- Prieš naudodami vejapjovę visada vizualiai patikrinkite, ar pjovimo įranga, tvirtinimo varžtas ir visas pjovimo įrenginys yra nepriekaištingos būklės.
- Laikykitės reikalavimų, keliamų vejapjovių eksploatavimo laikui.
Žolès pjovimas
- Nepjaukite šlapios žolės. Dėl šlapios žolės padidėja nelaimingo atsitikimo tikimybė (Galite paslysti).
- Draudžiama nuimti arba šuntuoti (jungti juos aplenkiant) instaliuotus jungiklius, pvz., prikabinant perjungimo svirti prie valdymo rankenos. Jungimo svirtis pririšama prie rankenos.
- Pjaukite tik dienos šviesoje arba esant geram apšvietimui.
- Nuolat išlaikykite tinkamą padėti nuokalnėse. Stenkitės nepjauti pernelyg stačiose nuokalnėse, kad neprarastumėte prietaiso kontrolės.
- Valdykite vejapjovę tik žingsnio greičiu. Jei prietaisas važiuos greičiau, galite susižaloti užkliuvę, paslydę ir pan.
-
Pjaukite skersai šlaito, jokiu būdu ne aukštyn arba žemyn, kad neprarastumėte prietaiso kontrolės ar, kad nugriuvus ant jūsų neužvažiutų vejapjovė.
-
Būkite ypač atsargūs, keisdami judėjimo kryptį nuokalnėje, kad neprarastumėte kontrolės.
- Būkite itin atsargūs patraukdami i save ar apsukdami vejapjove. Galite suklupti!
- Būkite itin atsargūs apsukdami vejapjovę ar patraukdami ją i save.
- Išjunkite varikli ar pjovimo peilj, kai reikia paversti vejapjovę rankenu pusėn, stumiant ją ar važiuojant ne žole, taip pat stumiant ar važiuojant i plotą, kuriame reikia nupjauti žolę, ir atgal.
- Niekuomet nenaudokite vejapjovès su apgadintais apsauginiais įtaisais, apsauginémis grotelémis arba be įmontuotų apsauginių įtaisų, pvz., be žolės išmetimo dangčio arba žolės rinktuvo įrenginio.
- Atsargiai užveskite vejapjovę. Stenkitės, kad nuo Jūsų kojų iki pjovimo įrangos būtų pakankamas atstumas.
- Norėdami užvesti įrenginį pastatykite jį ant lygaus paviršiaus. Užvedant variklį įrenginio negalima apversti.
- Neleiskite pašaliniams būti pavjoaus zonoje
- Niekada neatidarykite žolės išmetimo dangčio ar nevalykite žolės surinkimo dėžės, kol veikia variklis. Besisukantis peilis Jus gali sužeisti.
- Galite susižeisti! Jokiu būdu nekiškite rankų ar kojų prie besisukančių detalių ar po jomis. Nestovėkite šalia išmetimo angos. Laikykitės rankenų nustatyto saugaus atstumo.
- Nekilnokite ir nenešiokite vejapjovės su veikiančiu varikliu.
- Ant rankenos niekada nedėkite daiktų (pvz., darbo drabužių).
- Išjunkite variklį ir nuimkite uždegimo žvakės antgali:
- Prieš atleisdami blokatorius ar išvalydami užsikimšusį išmetimo kanalą.
- Kai peilis užkliudė pašalinį objektą. Reikia patikrinti pjovimo įrangą ar nėra pažeidimų.
- Prieš tikrindami, valydami vejapjovę ar ją reguliuodami
- Vejapjovei pradėjus smarkiai vibruoti. Tuomet ją būtina nedelsiant patikrinti.
- Kai paliekate vejapjovę be priežiūros.
- Prieš pildant degalais.
- Atkreipkite dèmesi j del
inercijos besisukančią pjovimo įrangą, kuri visiškai sustoja tik sekundžių.
- Minimalus naudotojo amžius gali būti nustatytas vietos reikalavimais.
- Norėdami išvengti gaisro, neleiskite varikliui, išmetimo vamzdžiui užsiteršti žole, lapais ar ištekėjusia alyva (tepalu).
- Saugumo sumetimais negalima VIKING vejapjovių su benzininiu varikliu naudoti atšlaitėse, statesnėse nei 25° (46,6 %). Pjaukite skersai šlaito, jokiu būdu ne aukštyn arba žemyn, kad neprarastumėte prietaiso kontrolės.
Galite susižeisti!
25° nuolydis atitinka vertikalų 46,6 cm kilimą 100 cm horizontalioje plokštumoje.
Norint, kad variklis būtų pakankamai tepamas, naudojant įrenginį šlaituose, būtina papildomai atkreipti dėmesį į duomenis, pateiktus pridėtoje variklio naudojimo instrukcijoje.
Gabenimas
Dirbkite tik su pirštinėmis, kad išvengtumėte
sužalojimų dėl aštriabriaunių ir karštų įrenginio dalių.
- Prieš transportavimą prietaisą išjunkite. Ištraukite uždegimo žvakės kištuką ir palaukite, kol peiliai sustos.
- Tik ataušus varikliui ir esant tuščiam bakui galima prietaisą transportuoti.
- Prietaisą neškite dviese.
- Pakrauti naudokite pritaikytą krovimo įrangą (krovimo rampas, kėlimo įrangą).
- Prietaisą ant krovimo platformos pritvirtinkite tinkamai parinktomis tvirtinimo priemonėmis (diržais, virvėmis ir t. t.).
- Transportuodami prietaisą, atkreipkite dėmesį i regiono įstatymų nuostatus, ypač susijusius su krovinio sauga ir daiktų transportavimu ant krovimo platformos.
Techninė priežiūra ir remontas
Prieš reguliuodami prietaisą, nuimkite uždegimo žvakės
antgali.
Atlikite tik tuos priežiūros darbus, kurie aprašyti naudojimo instrukcijoje. Dėl visų kitų darbų kreipkitės į VIKING klientų aptarnavimo skyrių.
Visus kitus darbus turi atlikti prekybos atstovas.
VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas.
Naudokite tik aukštos kokybės įrankius, specialius priedus ir atsargines dalis.
Priešingu atveju įvykus nelaimingam atsitikimui gali būti sužeisti asmenys ar sugadintas įrenginys. VIKING rekomenduoja naudoti originalią VIKING įrangą, specialius priedus ir atsargines detales. Jų savybės optimaliai pritaikytos įrenginiui ir naudotojo poreikiams.
- Gerai užveržkite visas veržles, varžtus ir sraigtus, kad įrenginį visada būtų saugu naudoti.
- Pjovimo įrangai ar vejapjovei susidūrus su kliūtimi ar pašaliniu daiktu, išjunkite vejapjovę ir atlikite nuodugnu patikrinima.
- Nenaudokite vejapjovės, jei alkūninis velenas yra pažeistas ar jo nematote. Sužeidimo pavojus dėl pažeistų detalių!
- Reguliariai tikrinkite, ar nesusidėvėjusi, nepažeista žolės surinkimo įranga ir ar ji neprarado savo funkcionalumo.
- Saugumo sumetimais pakeiskite sudilusias ar pažeistas dalis.
Dèmesio - benzinas yra nuodingas ir labai degus
- Laikykite benziną tik tam skirtose talpose.
• Laikykite benziną atokiau
nuo atviros liepsnos, ugnies, šilumos ir kitų
degimo šaltinių.
- Transportuokite prietaisą su tuščiu kuro baku arba užsuktu kuro čiaupu (jei jis yra).
- Pilkite kurą tik atvirame plote ir pildami nerūkykite.
- Kuro bako nepripildykite viso, palikite apie 4 cm iki kuro bako kamščio apačios, kad kuras galėtų plėstis.
- Benzino reikia jpilti prieš užvedant variklj. Veikiant varikliui arba kol jrenginys dar karštas, negalima atsukti kuro bako kamščio arba pilti benzino.
- Jei benzinas išsipylė ant įrenginio, pirmiausia nuvalykite užterštą plotą, o tik tada užveskite variklį. Neužveskite variklio, kol neišgaravo benzino garai (nuvalykite išsiliejusi benziną).
-
Saugumo sumetimais reikia reguliariai tikrinti, ar nepažeisti elektros laidai, kuro sklendė, bakas, bako kamštis ir jungtys; jei reikia, juos būtina pakeisti (kreipkitės i prekybos atstovą - VIKING rekomenduoja savo prekybos atstovą).
-
Pakeiskite pažeistus duslintuvą ir apsaugines skardas.
- Jokiu būdu nelaikykite jrenginio su benzinu bake uždaroje patalpoje. Kylantys benzino garai gali patekti prie atviros ugnies ar kibirkščių ir užsidegti.
- Prieš pastatydami jrengini uždaroje patalpoje, leiskite varikliui atvesti.
- Nereguliuokite variklio darbo ir nedidinkite alkūninio veleno sūkių skaičiaus.
• Veikiant varikliui, iš jo
išmetamos nuodingos dujos. Šios dujos gali būti bekvapės ir mos. Jokiu būdu linėkite variklio e ar blogai nose patalpose. psinuodyti ir žūti! - Jei reikia išleisti kurą iš bako, tai reikėtų daryti atvirame lauke (tuščia eiga).
Simbolių aprašymas
Prieš eksploataciją perskaitykite naudojimo instrukciją.
Neleiskite pašaliniams būti pavojaus zonoje.
Prieš reguliuodami pjovimo įrangą, prieš techninę priežiūrą ir palikdami vejapjovę be priežiūros, nuimkite uždegimo žvakės antgalį.
Peiliai sukasi iš inercijos.
MB 443 T, MB 448 TX Variklio užvedimas
MB 448, MB 448 T Variklio užvedimas
MB 443 T, MB 448 TX Variklio išjungimas
MB 448, MB 448 T Variklio išjungimas
MB 443 T, MB 448 TX Važiavimo pavaros ijungimas
MB 448 T Važiavimo pavaros ijungimas
Irenginio aprašymas
Irenginio aprašymas
1
A Valdymo rankenos viršutinė dalis
B Variklio išjungimo rankena
C Užvedimo virvutė
D Surinkimo dėžės viršutinė dalis
E Surinkimo dėžės apatinė dalis
F Valdymo rankenos apatinė dalis
G Ratai
H Korpusas
I Pjovimo aukščio reguliavimas Priekinė ašis
J Variklis
K Pjovimo aukščio reguliavimas Galinė ašis
L Išmetimo dangtis
M Lyno sąvarža
N Sukama rankena
O Lyno laikiklis
P Žolès pripildymo matuoklis
Q Važiavimo pavaros svirtis MB 443 T, MB 448 T, MB 448 TX
Irenginio komplektacija
2
Poz. Pavadinimas Vnt.
1 Bazinis prietaisas 1
2 Kamštis 2
3 Varžtas 2
4 Lyno laikiklis 1 (MB 448 T 2)
5 Sukama rankena 2
6 Žolės surinkimo dėžės viršutinė dalis 1
7 Žolès surinkimo déžés apatiné dalis 1
8 Apsauginė skarda 2
9 Lyno sąvarža / Kabelių spaustukai 1 (MB 448 T) 2)
• Naudojimo instrukcija 1
• Variklio naudojimo instrukcija 1
Vejapjovės paruošimas darbui
Valdymo rankenos sumontavimas
3
2= Kamšti
13= įspauskite į abi valdymo rankenos apatines dalis (kairėje ir dešinėje).
3= Varžta jkiškite per anga
4= [lyno laikikl] ir
15= pakabinkite variklio stabdžio troselj bei
14= pavaros troseli (tik MB 443 T, MB 448 T, MB 448 TX) ant lyno laikiklio.
A= Valdymo įrenginio viršutinę dalį uždėkite ant abiejų valdymo įrenginio apatinių dalių.
3= Varžta (su lyno laikikliu) išstumkite iš vidaus i išorę per išgręztas angas ir
5= priveržkite sukimo rankenomis
NURODYMAS
Laisvas sukimasis sriegiuose neleidžia varžtais visiškai atsukti sukimo rankenu (apsauga nuo pametimo).
Lyną pritvirtinkite 9= prie (MB 443 X Kabelių spaustukai) valdymo rankenos apatinės dalies sąvarža pagal ilustraciją.
Valdymo rankenos atlenkimas:
Prieš valydami [rengini], perkeldami jì i kitą vietą ar sandėlj ir norėdami, kad jis neužimtų daug vietos, atlenkite viršutinę valdymo rankenos dalį.
DÈMESIO
Sužeidimo pavojus!
Prieš atlenkiant, variklj reikia išjungti, o degimo žvakės kištuką ištraukti. Valdymo rankenos viršutinės dalies negalima per daug apkrauti (pvz., virš valdymo rankenos pakabintais darbo drabužiais).
Suspaudimo pavojus!
Atlaisvinus sukamąsias rankenas, gali atsilenkti rankenos viršutinė dalis. Todėl rankenos viršutinę dalį (A) viena ranka laikykite aukščiausioje padėtyje ir tik tada prisukite sukamąsias rankenas.
Idėkite užvedimo virvutę
B= Paspauskite variklio stabdymo rankeną ir palaikykite, kad užgestų variklis.
C= Lėtai ištraukite užvedimo virvutę ir
16= idèkite i lynelio laikiklj.
Žolès surinkimo dėžės sumontavimas
6= Surinkimo dėžės viršutinę ir
7= apatinę dalį padėkite ant lygaus paviršiaus. Surinkimo dėžės viršutinę dalį
17= kaiščiais pritvirtinkite
18= prie tvirtinimo varžtu surinkimo déžės apatinėje dalyje. Kaištį paspauskite žemyn ir
8= apsauginę skarda istatykite tvirtinimo varžtu angas. Stipriai ispauskite apsauginę skarda vidu.
NURODYMAS
Spauskite apsauginę skardą i vidų tol, kol ji užsimauna ant tvirtinimo varžto.
Montuodami žolės surinkimo dėže, pakartokite tuos pačius veiksmus kitoje pusėje.
Uždarykite surinkimo dėže ir kiek spustelėję įspauskite jos viršutinę dalį i apatinę.
Žolės surinkimo dėžės uždėjimas ir nuėmimas
DÈMESIO
Pavojus susižeisti!
Jei uždedate ar nuimate žolės surinkimo dėže, išjunkite varikli.
L= Išmetimo dangtį patraukite aukštyn.
Uždéjimas:
Žolės surinkimo dėže uždėkite
19= angose tam tikrais
20= užsifiksuojančiais kabliais. Išmetimo dangtį stumkite ranka iki žolės surinkimo dėžės.
Nuémimas:
Nukabinkite žolės surinkimo dėžę nuo užsifiksuojančių kablių ir nuimkite.
Vél uždarykite išmetimo dangtį ranka.
Nustatykite pjovimo aukštį
DÉMESIO
Pavojus susižeisti!
Jei reguliuojate pjovimo aukštį, išjunkite variklj.
Galima nustatyti 7 skirtingus pjovimo aukščius nuo 25 mm iki 70 mm.
lprasti yra pjovimo žingsniai nuo 2 iki 6.
1 žingsnis = žemiausias pjovimo aukštis
7 žingsnis = didžiausias pjovimo aukštis
I= Priekinės ašies aukščio reguliavimo svirtis yra prie kairiojo priekinio rato.
K= Galinės ašies aukščio reguliavimo svirtis yra prie kairiojo galinio rato.
I= Priekinės ašies
reguliavimo svirti ir
K= galinės ašies reguliavimo svirtį spauskite prie rato, tada nustatykite pageidaujamoje (= pjovimo aukštis) padėtyje.
Pjovimo aukščio žymos yra tiesiai prie reguliavimo svirčių, ant korpuso arba žolės rinktuvo krepšio.
NURODYMAS
Nustatytas priekinės ir galinės ašies pjovimo aukštis turi sutapti. Jei aukštis bus nevienodas, bus surenkama mažiau žolės.
Kuras ir variklinė
alyva
9
Varikliné alyva:
Prieš pirmą kartą użvesdami, įpilkite variklinės alyvos (alyvos matuoklis)! Kokią variklinę alyvą naudoti - rasite variklio naudojimo instrukcijoje.
Variklinės alyvos tikrinimas:
Nuolat tikrinkite alyvos lygi. 2 min. palaikykite vejapjovę ant
horizontalaus paviršiaus, kad alyva galėtų visiškai sutekėti i rezervuarą. Norėdami matuoti alyvos lygį, iki galo įsukite alyvos matuoklį. Alyvos lygis turėtų būti pažymėtame matuoklio laukelyje.
Kuras:
Rekomenduojama: Naujas, specialus kuras, įprastas bešvinis benzinas.
Saugos priemoné
Variklio išjungimo
rankena
10
Vejapjovèse
MB 443, MB 443 C,
MB 443 T, MB 443 X,
MB 448, MB 448 T,
MB 448 TX yra imontuotas variklio išjungimo irenginys.
Paleidus
B= variklio išjungimo rankeną, variklis tučtuojau išjungiamas, pjovimo peilis dar kiek iš inercijos pasisuka ir sustoja.
Nurodymai dėl žolės pjovimo
NURODYMAS
Veja bus graži ir tanki, jei dažnai pjausite žolę ir neleisite jai peraugti. Nepjaukite per žemai, kai klimatas yra karštas ir sausas, nes saulės išdeginta veja taps neišvaizdi.
Pjaudami aštriu peiliu nupjausite gražiau nei su atbukusiu. Todėl reikia nuolat galąsti peilį (specializuota parduotuvė).
Nepjaukite šlapios žolės ir nepjaukite lyjant! Saugumo sumetimais visada naudokite tik nepažeistą žolės surinkimo dėže.
Pjovimas šlaituose
5
Saugumo sumetimais negalima VIKING vejapjovių su benzininiu varikliu naudoti atšlaitėse, statesnėse nei 25° (46,6 %). Pjaukite skersai šlaito, jokiu būdu ne aukštyn arba žemyn, kad neprarastumėte prietaiso kontrolės.
Galite susižeisti!
25° nuolydis atitinka vertikalų 46,6 cm kilimą 100 cm horizontalioje plokštumoje.
Norint, kad variklis būtų pakankamai tepamas, naudojant įrenginį šlaituose, būtina papildomai atkreipti dėmesį į duomenis, pateiktus pridėtoje variklio naudojimo instrukcijoje.
Eksploatacija
DÉMESIO
- Nuodugniai ištirkite teritorija, kurioje bus naudojama vejapjovė, pašalinkite visus akmenis, šakas, vielas, kaulus ir kitus daiktus.
- Benzino reikia jpilti prieš užvedant variklj. Veikiant varikliui arba kol mašina dar karšta negalima atsukti kuro bako kamščio arba pilti benzino.
- Užveskite variklą atsargiai. Stenkitės, kad nuo jūsų kojų iki pjovimo įrankio būtų pakankamas atstumas.
- Galite susižeisti! Jokiu būdu nekiškite rankų ar kojų prie besisukančių detalių ar po jomis.
- Pjaunant reikia visada avėti tvirtus batus ir vilkėti ilgas kelnes. Nepjaukite basomis arba apsiavę lengvais sandalais.
- Jokiu būdu nepjaukite, jei arti yra pašaliniai asmenys, ypač vaikai, arba gyvūnai.
Variklio užvedimas
MB 443, MB 443 T, MB 443 X, MB 448 TX
Norėdami užvesti šaltą variklj,
21= tris kartus paspauskite rankinj siurblj.
Vèl užvedant šiltą varikli, paprastai nereikia spausti rankinio siurblio.
Tačiau šaltu oru gali prireikti dar kartą (tris kartus) paspausti rankinį siurblį.
Vėl užvedant variklį po to, kai kuro bakas ištuštėjo ir kai buvo įpilta kuro, reikia tris kartus paspausti rankinį siurblį.
MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX
B= Suspauskite variklio išjungimo rankeną ir laikykite ją.
NURODYMAS
Variklio neužvedinėkite aukštoje žolėje su nustatytu žemiausiu pjovimo aukščiu, nes variklis taip tik sunkiau užsives.
C= Lėtai traukite starterio virvutę iki pasipriešinimo taško, tada stipriai patraukite per rankos ilgį. Lėtai atleiskite rankenėlę, kad starterio virvutė susivyniotų vienodai. Kartokite tai, kol variklis užsives.
NURODYMAS
Dél nustatyto sūkių apribojimo variklis visada dirba optimaliais darbiniais sūkiais.
Variklio išjungimas
Norėdami išjungti variklį, B= paleiskite variklio išjungimo rankeną, variklis ir peilis iš inercijos dar pasisuka ir sustoja.
Važiavimo pavara MB 443 T, MB 448 T, MB 448 TX
Q= Patraukite važiavimo pavaros rankeną: [sijungia vejapjovės pavara. Pavaros greitis: 3,5 km/h
Paleiskite važiavimo pavaros rankeną: Vejapjovės pavara išsijungia.
Žolės surinkimo dėžės ištuštinimas
DÉMESIO
Galite susižeisti!
Prieš nuimdami surinkimo deže, visada išjunkite varikli.
Jei žolės pripildymo matuoklis užsidaro (padėtis STOP), žolės surinkimo dėžė yra pilna ir ją reikia ištuštinti.
Atidarykite žolės surinkimo dėže
22= per fiksavimo kaiščius ir patraukite rinktuvo krepšio viršutinę dalį i viršų.
Pilna žolės surinkimo dėže atverskite atgal. lmontuota
24= rankena žolės surinkimo dėžės apatinėje dalyje ir
23= rankenos žolės surinkimo dėžės viršutinėje dalyje pagalba galima patogiai ištuštinti žolės surinkimo dėže.
Ištuštine dėže, uždarykite viršutinę dalį ir įspauskite ją.
Techninė priežiūra
DÈMESIO
Atlikdami techninę priežiūrą ir tvarkydami peilį nuimkite uždegimo žvakės antg Jokiu būdu nelieskite p kol jis dar sukasi.
Techninę priežiūrą atlikite ir jrenginį valykite tik tada, kai variklis atvėsta.
Galite susižeisti! Dirbkite tik su pirštinėmis.
Jei jums trūksta būtinų žinių ar pagalbinių priemonių, visada kreipkitės į prekybos atstovą. VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas. VIKING rekomenduoja naudoti originalias VIKING atsargines detales.
[renginio valymas
Techninės priežiūros intervalai:
Po kiekvieno panaudojimo
Po pjovimo nuodugniai išvalykite jrenginį. Rūpestinga priežiūra apsaugos jūsų jrenginį nuo gedimų ir pailgina eksploatacijos laiką. Vejapjovės apatinę dalį valykite šepečiu ir vandeniu. Prieš tai medine lazdele iškrapštykite žolės likučius iš korpuso ir išmetimo šachtos.
Jokiu būdu nepilkite sūraus vandens ant variklio detalių, tarpinių, guolių ir elektros komponentų, pvz., jungiklių. Kitaip reikės atlikti brangiai kainuojantį remontą. Nenaudokite stiprių valiklių. Stiprūs valikliai gali pažeisti plastiką ir metalą, tai gali pakenkti darbo su VIKING įrenginiu saugumui.
Jei nejmanoma pašalinti nešvarumų su vandeniu, šepečiu ar šluoste, VIKING siūlo naudoti specialų valikli (pvz., STIHL specialus valiklis).
17
Atkreipkite dèmesj:
Valydami vejapjovę ir atlikdami techninę priežiūrą, pakelkite jos priekinę dalį. Neverskite į šoną, nes išbėgs benzinas.
Prieš versdami, išleiskite iš kuro bako kurą (važinėkite, kol baigsis), atleiskite sukimo rankenas ir pakelkite išmetimo dangtį.
Vidaus degimo variklis
Techninės priežiūros intervalai: Žr. variklio naudojimo instrukciją
Laikykitės nurodymų dėl naudojimo ir techninės priežiūros, kuriuos rasite pridėtoje variklio naudojimo instrukcijoje. Jei norite, kad įrenginys ilgai tarnautų, ypač svarbu, kad būtų pakankamas alyvos lygis ir nuolat keičiami alyvos bei oro filtrai.
Aušinimo grotelės turi būti visada švarios, kad būtų užtikrintas pakankamas variklio aušinimas.
Ratai ir ratų pavara
Ratų rutulinių guolių nereikia prižiūrėti.
Pavaros prižiūrėti nereikia.
Pjovimo peilių techninė priežiūra
DÈMESIO
Sužeidimo pavojus!
Jei jums trūksta būtinų žinių ar pagalbinių priemonių, visada kreipkitės i prekybos atstovą (VIKING rekomenduoja kreiptis i VIKING prekybos atstovą).
VIKING rekomenduoja naudoti originalias VIKING atsargines detales.
Techninės priežiūros intervalai.
Prieš kiekvieną naudojima
Vejapjovę atlenkite i valymo padėti.
26= Nuvalykite pjovimo peilj ir patikrinkite, ar nėra pažeidimų (įrantų arba įtrūkimų), taip pat patikrinkite nusidėvėjimą ir prireikus pakeiskite.
Susidévèjimo ribos:
Peilio storis kiekvienoje vietoje turi būti mažiausiai 2 m m . (Tikrinimas, naudojant ištraukiamą peilio kalibravimo prietaisa).
Galandant ašmenis, daugiausia jie gali būti nušlifuoti 5 m m.
Norédami patikrinti
33= prie priekinės peilio briaunos pridėkite liniuotę ir patikrinkite nusidėvėjima.
DÈMESIO
Jei vejapjovėje sumontuotas ne komplekte esantis peilis, o, pavyzdžiui, mulčiavimo peilis, įsigyjamas kaip specialus priedas, atitinkamai galioja kitos dėvėjimosi sąlygos.
DÈMESIO
Sužeidimo pavojus!
Nusidėvėjęs peilis gali nulūžti ir sunkiai sužeisti. Todėl bet kuriuo atveju būtina laikytis peilio techninės priežiūros nurodymų.
Peilis skirtingai nusidėvi, atsižvelgiant i naudojimo vietą ir trukmę. Jei prietaisą statote ant smėlėto paviršiaus arba dažnai naudojate sausomis sąlygomis, peilio apkrova padidėja ir jis itin greitai nusidėvi.
Keisdami pjovimo peilj, visada pakeiskite ir peilio varžtą (27), fiksuojamają poveržlę (29).
Pjovimo peilio aštrinimas
Techninės priežiūros intervalai:
Kas 25 darbo val.
Jei pjovimo rezultatas ilgainiui pablogėja, galbūt atbuko pjovimo peilis.
Pjovimo peilio demontavimas
Norèdami demontuoti
25= naudokite medžio gabalą (apie 60 x 60 mm), kuris prilaikytų
26= pjovimo peilj.
27= Atsukite peilio varžta.
Pjovimo peilio papildomas galandimas
Jj galima pagaląsti laikantis šiu reikalavimų:
- Aušinkite pjovimo peilj galandimo metu, pvz., vandeniu. Neturi atsirasti mėlynas atspalvis, kadangi dėl to pablogėja pjovimo savybės.
- Galąskite peilį tolygiai, kad išvengtumėte disbalanso sukeliamų vibracijų.
- Prieš įmontuodami peilį, patikrinkite, ar jis nesugadintas. Peilį reikia pakeisti, jei pastebite įrantas ar įskilimus arba jei peilis vienoje vietoje 2 mm nugaląstas per daug (galandimo riba).
Pjovimo peilio montavimas
Pjovimo peilj reikia montuoti aukštyn užlenktu kraštu i viršų.
Norèdami montuoti
25= naudokite medžio gabalą (apie 60 x 60 mm), kuris laikytų
26= pjovimo peilj. Pjovimo peilj užmaukite ant
28= peilio įvorės ir priveržkite
Peilio varžtus reikia priveržti tiksliai nurodytais veržimo momentais, nes nuo to priklauso saugus pjovimo jrangos tvirtinimas.
Fiksuojamają poverzle (29) pakeiskite kiekvieno peilių montavimo metu.
Peilio varžta (27) papildomai pritvirtinkite Loctite 243 fiksatoriumi.
Pavaros lynelio reguliavimas
MB 443 T, MB 448 T, MB 448 TX
Techninės priežiūros intervalai: Jei reikia (patraukus važiavimo pavaros svirtį pavara nejsijungia)
Naujuose jrenginiuose lynelis yra tinkamai sureguliuotas. Gali pasitaikyti, kad susidėvėjus sankabai arba pasikeitus lynelio ilgiui reikia iš naujo jį sureguliuoti.
DÈMESIO
Galite susižeisti!
Jei pavaros trosas sureguliotas netinkamai, vejapjove jau užvedimo metu gali netyčia pajudėti ir sužaloti kitus asmenis arba sugadinti daiktus. Veiksmą reikia pakartoti (jei reikia, atvykite pas prekybos atstovą - VIKING rekomenduoja VIKING prekybos atstovą).
18
19
Tinkamas sureguliavimas:
Nuo apytiksliai trečdalio svirties eigos turėtų būti užblokuoti pavaros ratai. ljunkite pavaros svirtį ir tuo pačiu metu vejapjovę traukite atgal.
MB 443 T, MB 448 TX
30= Atsukite fiksavimo veržle.
31= Išsukite reguliavimo varžta, kol tinkamai sureguliuosite.
31= Reguliavimo varžta
30= priveržkite fiksavimo veržle.
MB 448 T
Tai atliksite naudodamiesi prie valdymo rankenos viršutines dalies esančiu
32= reguliavimo varžtu.
Sukdami ji simbolio „+“ kryptimi, padidinsite troso iterpiama, o sukdami simbolio „-“ kryptimi - sumažinsite.
DÈMESIO
Galite susižeisti!
Jei varančiuosius ratus blokuosite traukdami jrenginj atgal, kai pavaros svirtis dar nenuspausta, tuomet trosas sureguliuojamas neteisingai, o vejapjovės pavara ijungiama pastoviai.
Veiksmą reikia pakartoti (arba atvykti i igaliotą klientų aptarnavimo centą).
Žiemos pertrauka
Jei ilgiau nenaudojate vejapjovės, reikia atkreipti dėmesį į šiuos punktus:
- Rūpeestingai nuvalykite visas išorines variklio ir vejapjovės detales, ypač aušinimo groteles.
- Gerai ištepkite visas judančias detales.
- Išleiskite kuro baką ir karbiuratorių (pvz., važinėkite, kol baigsis kuras)
- Išsukite uždegimo žvakę ir per žvakės angą jpilkite i variklį apie 3 ml variklio alyvos. Pasukite alkūnini veleną kelis kartus be uždegimo žvakės.
Dèmesio:
Uždegimo žvakės antgalį dėl pavojaus užsidegti laikykite toliau nuo uždegimo žvakės angos. Vėl įsukite uždegimo žvakę.
- Pakeiskite alyva.
- Gerai apdenkite variklj ir pastatykite vejapjovę sausoje, be dulkių patalpoje.
Laikymas
Žoliapjovės laikymui skirta patalpa turi būti sausa ir be dulkių. Be to, žoliapjovė turėtų būti neprieinama vaikams.
Atsiradus prietaiso gedimams, visus juos būtina pašalinti prieš nesinaudojant žoliapjove ilgesnį laiką, kad jī nuolat būtų tinkama naudoti. Išleiskite kuro baką ir karbiuratorių (pvz., važinėkite, kol baigsis kuras)
lprastos atsarginės detalės
Pjovimo peilis MB 443, MB 443 C, MB 443 T, MB 443 X
6336 702 0100
Pjovimo peilis MB 448, MB 448 T, MB 448 TX
6356 702 0100
NURODYMAS
Pjovimo peilio tvirtinimo elementus (pvz., peilio varžta, fiksuojamają poveržlę) reikia pakeisti keičiant arba montuojant peilį. Atsarginių dalių galima įsigyti iš VIKING prekybos atstovo.
Aplinkosauga
Nupjautos žolės nereikia išmesti su šiukšlėmis, ją reikia dėti į kompostą.
Pakuotės, įrenginys ir kita įranga yra pagaminti iš perdirbamų medžiagų, todėl juos reikia atitinkamai utilizuoti.
Jei utilizuosite medžiagos likučius atskirai ir laikydamiesi aplinkosaugos reikalavimų, juos bus galima perdirbti ir dar kartą panaudoti.
Todèl pasibaigus įprastam įrenginio naudojimo laikotarpiui, jī reikia atiduoti perdirbti.
Mažesnis dévėjimasis ir žalos vengimas
Svarbūs nurodymai benzininių vejapjovių techninei ir kitokiai priežiūrai
Benzininé vejapjové
Prašome būtinai laikytis šių svarbių nurodymų, kad nesugadintumėte savo VIKING įrenginio ir jis per daug nesusidėvėtų.
1. Susidėvinčios detalės
Daugelis VIKING jrenginio detalių, net jas tinkamai naudojant, dėvisi, todėl jas reikia, atsižvelgiant į naudojimo būdą ir laika, laiku pakeisti.
Šios detalės:
- Peilis
- Surinkimo déžè
- Pavaros dirželis (MB 443 T, MB 448 T, MB 448 TX)
2. Laikykitės šios naudojimo instrukcijos nurodymų
VIKING prietaisą reikia naudoti, prižiūreti ir laikyti taip rūpeestingai, kaip aprašyta šioje naudojimo instrukcijoje. Duomenys apie benziną ir variklio alyvą nurodyti variklio gamintojo pateiktoje naudojimo instrukcijoje. Už žalą, sukeltą nesilaikant saugos, aptarnavimo ir techninės priežiūros nurodymų, turi atsakyti pats vartotojas.
Šis reikalavimas visų pirma taikomas šiems atvejams:
- gaminio naudojimas ne pagal paskirti
- VIKING neaprobuotų atsarginių detalių naudojimas
- Irankių ar priedų, kurių neleidžiama naudoti su įrenginių ir kurie netinka įrenginiųi ar yra žemesnės kokybės, naudojimas.
- Gaminio naudojimas sporto renginiuose ar varžybose
- Gedimai, atsiradę toliau naudojant gamini su sugedusiomis detalémis
3. Techninės priežiūros darbai
Visi darbai, nurodyti skyriuje „Techninė priežiūra“, turi būti atliekami reguliariai. Jei naudotojas negali šiu darbų atlikti pats, jis privalo kreiptis i prekybos atstovą.
VIKING rekomenduoja, kad techninės priežiūros ir remonto darbus atliktų tik VIKING prekybos atstovas.
VIKING prekybos atstovai reguliariai dalyvauja mokymuose, jiems suteikiama naujausia techninė informacija.
Jeigu jie neatliekami laiku, gali atsirasti gedimai, už kuriuos atsako pats vartotojas.
Tokie gedimai tai:
- rūdys ir kiti vėliau atsirandantys gedimai dėl netinkamo laikymo
- [renginio gedimai, atsiradę dėl žemesnės kokybės atsarginių detalių naudojimo.
- Gedimai dėl ne laiku atliktos ar nepakankamos techninės priežiūros ir gedimai dėl techninės priežiūros ir remonto darbų, atliktų ne prekybos atstovo dirbtuvėse.
Gamintojo CE atitikties deklaracija
Mes,
VIKING GmbH
pareiškiame, kad šis prietaisas, vejapjovė, valdoma rankomis, su vidaus degimo varikliu,
Gamyklinis ženklas: VIKING
Serijos Nr.: 6336
Tipas: MB 443.0
MB 443.0 C
MB 443.0 T
MB 443.0 X
Serijos Nr.: 6356
Tipas: MB 448.0
MB 448.0 T
MB 448.0 TX
atitinka šias ES direktyvas: 97/68/EC, 2000/14/EC, 2004/108/EC, 2006/42/EC
Gaminys sukurtas ir pagamintas atsižvelgiant i šias normas:
EN 836
Taikomas atitikties vertinimo būdas:
VIII priedas (2000/14/EC)
Vertinimą atlikusios įgaliotos įstaigos pavadinimas ir adresas:
TÜV Rheinland Product Safety GmbH
Techninių dokumentų surinkimas ir saugojimas:
Johann Weiglhofer VIKING GmbH
Išmatuotas triukšmo lygis:
94 dB(A) MB 443.0
MB 443.0 C
MB 443.0 T
MB 443.0 X
95 dB(A) MB 448.0
MB 448.0 T
MB 448.0 TX
Garantuojamas triukšmo lygis: 96 dB(A)
Pagaminimo metai ir serijos numeris nurodyti prietaiso specifikaciju lentelėje.
Langkampfenas, 03.01.2011
VIKING GmbH
Gedimų paieška
| Gedimas Galima priežastis Pagalba IliustracijaPuslapis | |||
| - Variklis neužsiveda - Variklio išjungimo rankena nepaspausta- Bake neliko kuro; Užsikimšo kuro vamzdeliai- Bake prastos kokybės, užterštas arba senas kuras- Užterštas oro filtras- Uždegimo žvakės antgalis nuimtas nuo uždegimo žvakės; laidas blogai pritvirtintas prie kištuko- Uždegimo žvakė aprūdijusi arba sugedusi; neteisingai nustatytas atstumas tarp elektrodų- Variklis dėl daugybės mėginimų užvesti „užsisiurbė“- Užterštas vejapjovės korpusas | - Prispauskite variklio išjungimo rankeną prie valdymo rankenos- Pripilkite kuro, išvalykite vamzdelius- Nuolat naudokite naują, specialų kura, įprastą bešvinį benziną, valykite karbiuratorių- Valykite oro filtrą- Užmaukite uždegimo žvakės antgalį; Patikrinkite laido ir kištuko jungtį- Nuvalykite arba pakeiskite uždegimo žvakę; tinkamai nustatykite elektrodus- Išsukite ir išdžiovinkite uždegimo žvakę, kelis kartus patraukite starterio trosą be uždegimo žvakės- Išvalykite vejapjovės korpusą (valydami nuimkite uždegimo žvakės antgalį) | 8779999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 | 11999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 |
| - Sunku užvesti arba susilpnėja variklio galia | - Pjaunate per aukštą arba šlapią žolę- Užterštos vejapjovės korpuso grotelės- Užterštas oro filtras- Uždegimo žvakė aprūdijusi- Atbuko arba susidėvėjo pjovimo peilis- I kuro baką ir karbiuratorių pateko vandens; užsikimšo karbiuratorius | - Pritaikykite pjovimo aukštį ir greitį pjovimo sąlygoms- Išvalykite vejapjovės korpusą (valydami nuimkite uždegimo žvakės antgalį)- Valykite oro filtrą- Valykite uždegimo žvakę- Pagaląskite arba pakeiskite pjovimo peilį- Išleiskite kuro baką, išvalykite kuro vamzdelius ir karbiuratorių | 6999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999016 |
ΩΩŽr. variklio naudojimo instrukcija
× jei reikia, apsilankykite pas prekybos atstovą - VIKING rekomenduoja VIKING prekybos atstovą.
| Gedimas Galima priežastis Pagalba | Puslapis | Iliustracija | ||
| - Pavara neveikia jungiantpavaros svirti | - Blogai nustatytas pavaros lynelis - Sureguliuokite pavaros lyneli | 11 18 | ||
| - Variklis įkaista - Užsiterše aušinimo | grotelės- Variklyje per mažai alyvos | - Nuvalykite aušinimo groteles- Ipilkite variklio alyvos | 97 | 179 |
| - Dirbant kyla didelė vibracija - Atsipalaidavo peilio varžtai- Atsipalaidavo variklio tvirtinimodetalės- Peilis išbalansuotas dėlnetinkamo galandimo arba lūžio | - Priveržkite peilio varžtus (jeireikia, pasiteiraukite igaliotameklientų aptarnavimo skyriuje)- Priveržkite variklio tvirtinimodetalių varžtus- Pagaląskite peilį (išbalansuokite)arba pakeiskite | 10, ✗×10 | 1616 | |
| - Pjaunama nešvariai, vejapagelsta | - Atbuko arba susidėvėjo pjovimopeilis- Per didelis stūmimo greitis,lyginant su pjovimo aukščiu | - Pagaląskite arba pakeiskitepjovimo peili- Sumažinkite stūmimo greitį ir/arnustatykite tinkamą pjovimoaukštį | 106 | 168 |
| - Užsikimšo išmetimo kanalas | - Susidėvėjo pjovimo peilis- Pjaunate per aukštai arba šlapiažolė | - Pakeiskite pjovimo peili- Pritaikykite pjovimo aukštį irgreitį pjovimo sąlygoms(nustatykite norimą pjovimoaukštį) | 106 | 168 |
Žr. variklio naudojimo instrukcija
* jei reikia, apsilankykite pas prekybos atstovą - VIKING rekomenduoja VIKING prekybos atstovą.
Techniniai duomenys
| Gamyklinis ženklas: VIKING | |||||
| Dydis | MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X | MB 443.0 T | MB 448.0 | MB 448.0 T / | |
| Serijos Nr. 6336 6336 6356 6356Variklis, tipas 4 taktų vidaus degimo variklisVariklio tipas B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 /B&S Series 675 / B&S Series 550B&S Series 450 | |||||
| Vardinė galia esantvardiniam sūkių skaičiui | kW-aps./min | 2,1-2900 /2,3-2800 /1,9-2900 | 2,1-2900 | 2,3-2800 | 2,3-2800 /2,0-2800 |
| Cilindro darbinis tūrisKuro bakas | cm3l | 158 / 190 / 1480,9 / 1,5 / 0,9 | 1580,9 | 1901,5 | 190 / 1581,5 / 0,9 |
| Pjovimo įrenginio tipasPjovimo plotisPjovimo įrenginio sūkių skaičius | cmaps./min. | Peilio juosta412900 / 2800 / 2900 | Peilio juosta412900 | Peilio juosta462800 | Peilio juosta462800 / 2800 |
| Pagal direktyvą 2000/14/EC:Triukšmo lygis LWAdPagal EN 836: | dB(A) | 96 | 96 | 96 | 96 / 96 |
| Triukšmo lygis darbo vietoje | dB(A) | 82,5 | 82,5 | 84 | 84 / 83 |
| Duotas vibracijos parametras pagal EN 12096:išmatuotas parametras ahwNestabilumas KMatavimas pagal EN 20 643 | m/sek.2m/sek.2 | 6,30 / 5,24 / 5,102,52 / 2,09 / 2,04 | 6,642,66 | 5,002,50 | 5,00 / 5,092,50 / 2,04 |
| Užvedimo įrangaSaugos priemonė | Starterio virvutėVariklioišjungimas | Starterio virvutėVariklioišjungimas | Starterio virvutėVariklioišjungimas | Starterio virvutėVariklioišjungimas | |
| Peilio varžto sukimo momentas | Nm | 60 - 65 | 60 - 65 | 60 - 65 | 60 - 65 |
| Ratai priekiniai/galiniai | mm | 180/180- | 180/2001 priekinė pavara | 180/200- | 180/2001 priekinė pavara |
| Ratų pavara | |||||
| Pjovimo aukštis | mm | 30-70 | 30-70 | 30-70 | 30-70 |
| Žolės rinktuvo dėžė | l | 60 | 60 | 60 | 60 |
| Ilgis/plotis/aukštis | cm | 146/46/102 | 146/48/102 | 149/50/102 | 149/50/102 |
| Svoris | kg | 23 / 27 / 24 | 26 | 27 | 30 / 26 |
Priežiūros planas
Vykdydami savo VIKING gaminio techninius priežiūros darbus, šią naudojimo instrukciją perduokite savo VIKING gaminių prekybininkui. Skyriuje „Priežiūros planas“ jūsų VIKING prekybininkas patvirtins tinkamą nurodytų serviso darbų atlikimą.
Modelis: MB
Serijos Nr.:
Perdavimas
Data:
VIKING prekybos atstovo antspaudas
Kita techninė priežiūra
Data:
Data:
VIKING prekybos atstovo antspaudas
Kita techninė priežiūra
Data:
Data:
VIKING prekybos atstovo antspaudas
Kita techninė priežiūra
Data:
Data:
VIKING prekybos atstovo antspaudas
Kita techniné priežiūra
Data:
Data:
VIKING prekybos atstovo antspaudas
Kita techninė priežiūra
Data:
Data:
VIKING prekybos atstovo antspaudas
Kita techninė priežiūra
Data:
Data:
VIKING prekybos atstovo antspaudas
Kita techninė priežiūra
Data:

