HASZNÁLATI ÚTMUTATÓ MB 443 C VIKING
Nebezpecenstvo úrazu!
Nebezpecenstvo úrazu!

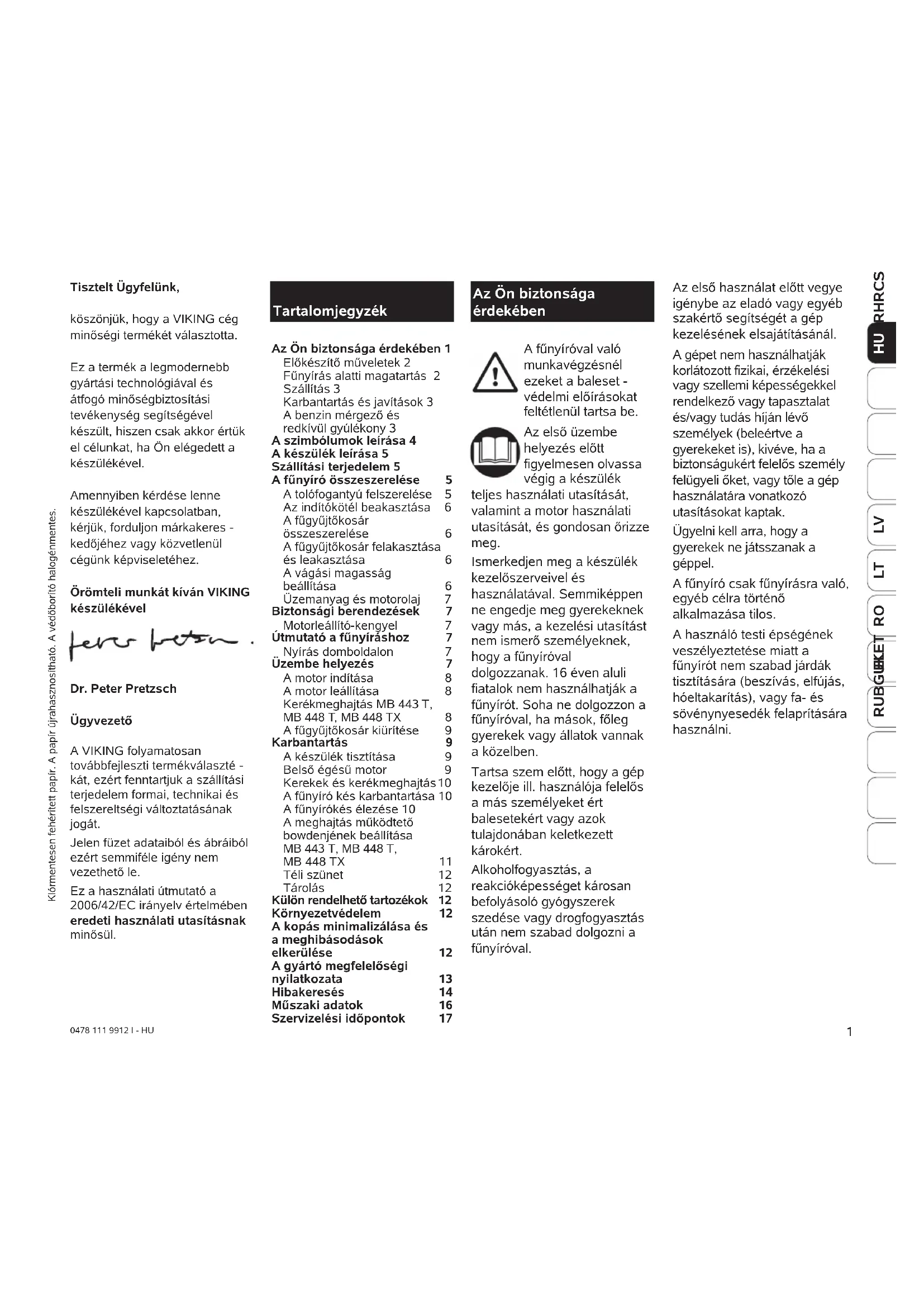

köszönjük, hogy a VIKING cég minőségi termékét választotta.
Ez a termék a legmodernebb gyártási technológiával és átfogó minőségbiztosítási tevékenység segítségével készült, hiszen csak akkor értük el célunkat, ha Ön elégedett a készülékével.
Amennyiben kérdése lenne készülékével kapcsolatban, kérjük, forduljon márkakeres - kedőjéhez vagy közvetlenül cégünk képviseletéhez.
Örömteli munkát kíván VIKING készülékével
Dr. Peter Pretzsch
Ügyvezető
A VIKING folyamatosan továbbfejleszti termékválaszté - kát, ezért fenntartjuk a szállítási terjedelem formai, technikai és felszereltségi változtatásának jogát.
Jelen füzet adataiból és ábráiból ezért semmiféle igény nem vezethető le.
Ez a használati útmutató a 2006/42/EC irányelv értelmében eredeti használati utasításnak minősül.
Tartalomjegyzék
Az Ön biztonsága érdekében 1
Előkészítő műveletek 2 Fűnyírás alatti magatartás 2 Szállítás 3 Karbantartás és javítások 3 A benzin mérgező és redkívül gyúlékony 3
A szimbólumok leírása 4
A készülék leírása 5
Szállítási terjedelem 5
A fünyíró összeszerelése 5
A tolófogantyú felszerelése 5
Az indítókötél beakasztása 6
A fügyüjtőkosár
összeszerelése 6
A fügyüjtőkosár felakasztása
és leakasztása 6
A vágási magasság
beállítása 6
Üzemanyag és motorolaj 7
Biztonsági berendezések 7
Motorleállító-kengyel 7
Útmutató a fűnyíráshoz 7
Nyírás domboldalon 7
Üzembe helyezés
A motor indítása 8
A motor leállítása 8
Kerékmeghajtás MB 443 T,
MB 448 T, MB 448 TX 8
A fügyüjtökosár kiürítése 9
Karbantartás
A készülék tisztítása 9
Belső égésű motor 9
Kerekek és kerékmeghajtás 10
A fünyíró kés karbantartása 10
A fünyírókés élezése 10
A meghajtás működtető
bowdenjének beállítása
MB 443 T, MB 448 T,
MB 448 TX 11
Téli szünet 12
Tárolás 12
Külön rendelhető tartozékok 12
Környezetvédelem 12
A kopás minimalizálása és
a meghibásodások
elkerülése 12
A gyártó megfelelőségi
nyilatkozata 13
Hibakeresés 14
Müszaki adatok 16
Szervizelési időpontok 17
Az Ön biztonsága érdekében
A fünyíróval való munkavégzésnél ezeket a baleset - védelmi előírásokat feltétlenül tartsa be.
Az első üzembe helyezés előtt figyelmesen olvassa végig a készülék
teljes használati utasítását, valamint a motor használati utasítását, és gondosan őrizze meg.
Ismerkedjen meg a készülék kezelőszerveivel és használatával. Semmiképpen ne engedje meg gyerekeknek vagy más, a kezelési utasítást nem ismerő személyeknek, hogy a fűnyíróval dolgozzanak. 16 éven aluli fiatalok nem használhatják a fűnyírót. Soha ne dolgozzon a fűnyíróval, ha mások, főleg gyerekek vagy állatok vannak a közelben.
Tartsa szem előtt, hogy a gép kezelője ill. használója felelős a más személyeket ért balesetekért vagy azok tulajdonában keletkezett károkért.
Alkoholfogyasztás, a
reakcióképességet károsan
befolyásoló gyógyszerek
szedése vagy drogfogyasztás után nem szabad dolgozni a fünyíróval.
Az első használat előtt vegye igénybe az eladó vagy egyéb szakértő segítségét a gép kezelésének elsajátításánál.
A gépet nem használhatják korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező vagy tapasztalat és/vagy tudás híján lévő személyek (beleértve a gyerekeket is), kivéve, ha a biztonságukért felelős személy felügyeli öket, vagy töle a gép használatára vonatkozó utasításokat kaptak.
Ügyelni kell arra, hogy a gyerekek ne játsszanak a géppel.
A fünyíró csak fünyírásra való, egyéb célra történő alkalmazása tilos.
A használó testi épsegének veszélyeztetése miatt a fünyírót nem szabad járdák tisztítására (beszívás, elfújás, hóeltakarítás), vagy fa- és sövénynyesedék felaprítására használni.
- A készüléket csak olyan személynek adja tovább (kölcsön), aki jól ismeri ezt a típust, alapvetően tisztában van a kezelésével, és mindig mellékelje a használati utasítást is.
Előkészítő műveletek
- Fünyírás közben mindig
erős, nem csúszó talpú lábbelit és hosszúnadrágot
viseljünk. Ne nyírjunk füvet mezítláb vagy pl. szandálban.
- Alaposan vizsgálja át a teljes nyírni kivánt terepet, és távolítson el minden követ, botot, drótot, csontot és más idegen anyagot.
- Használat előtt minden alkalommal ellenőrizze szemrevételezéssel, hogy a vágószerszám, a rögzí - tőcsavar és az egész vágószerkezet kifogástalan állapotban van-e.
- Tartsa be a fünyírás idejére vonatkozó helyi előírásokat.
Fünyírás alatti magatartás
- Lehetőleg ne nyírjon vizes füvet. A nedves fű növeli a balesetveszélyt (Csúszásveszély).
- A gyártó által a készülékbe beépített kapcsolóbe ren - dezéseket nem szabad eltávolítani vagy áthidalni, pl. a kapcsolókart lekötni a tolófogantyúhoz.
- Csak napfénynél vagy jó megvilágítás mellett dolgozzon.
- Lejtős terepen ügyeljen rá, hogy mindig biztosan álljon. Lehetőleg ne nyírjon füvet túl meredek lejtőkön, nehogy elveszítse az uralmat a készülék felett.
- A készüléket csak lépéstempóban tolja. A gyors haladás növeli a botlás, kicsúszás, stb. okozta sérülések veszélyét.
- A lejtő irányára keresztben nyírjon, sohase fel- vagy lefelé, mert ha esetleg elveszti a készülék felett az ellenőrzést, vagy elesik, még az elszabadult fűnyíró is elgázolhatja.
- Fokozott óvatosságra van szükség, ha a domboldalon irányt változtat, nehogy elveszítse az ellenőrzést a fűnyíró felett.
- Legyen rendkívül figyelmes, ha hátrafelé mozgatja, vagy húzza a fűnyírót. Botlásveszély!
- Rendkívül figyelmesen járjon el, ha megfordítja a fűnyírót vagy magához közelebb húzza.
- Állítsuk le a motort, ill. kapcsoljuk szét a fünyíró kést a motortól, ha erre lehetőség van. A fünyírót nem füves területek feletti haladás közben meg kell dönteni, továbbá amikor a berendezéssel a nyírási területre, ill. onnan visszafelé haladunk.
- Soha ne használja a fűnyírót sérült védőberendezéssel vagy védőráccsal, vagy a beépített védőberendezések nélkül, pl. kidobófedél ill. fűgyűjtő berendezés nélkül.
- Óvatosan indítsa el a fűnyírót. Ügyeljen rá, hogy a lába elég távol legyen a vágószerszámtól.
- A gép beindításához állítsuk a berendezést sík felületre. A motor indításakor tilos a gépet megdönteni.
- Tartson távol másokat a veszélyes területtől.
- Soha ne nyissa ki a kidobófedelet vagy ürítse ki a fügyűjtő kosarat, amíg működik a motor. A forgó kés sérüléseket okozhat.
- Sérülésveszély! Ne tegye a kezét vagy a lábát forgó alkatrészekre vagy azok alá.
Mindig maradjon távol a kidobónyílástól. A tolófo - gantyú által megadott biztonsági távolságot mindig be kell tartani.
- Soha ne emelje fel vagy vigye arrébb a fűnyírót járó motorral.
- Soha ne rögzítsünk tárgyakat (pl. munkaruhát) a tolókarhoz.
- Ki kell kapcsolni
a motort, és le kell húzni a gyertyapipát:
- Mielőtt a szorulások vagy a kidobócsatornában keletkezett eltömődések megszüntetéséhez kezd.
- Ha a kés idegen testbe ütközött. Ilyenkor meg kell vizsgálni, nem sérült-e meg a vágószerszám.
- A fünyíró ellenőrzése, tisztítása vagy a rajta végzendő bármilyen munkálatok előtt.
- Ha szokatlanul erős vibrációk lépnek fel a fünyírón. Ilyenkor azonnali átvizsgálásra van szükség.
- Ha magára hagyja a fünyírót.
- Mielött tankol.
- Vegye figyelembe a
vágószerszám kifutási idejét, ami a teljes leállásig néhány
másodpercig tarthat.
- Helyi rendelkezések meghatározhatják a kezelő minimális életkorát.
- A tüzveszély elkerülése érdekében a motort és a kipufogót tartsa tisztán a fűtől, falevelektől vagy a kifolyó olajtól (zsírtól).
- A benzinmotoros VIKING fünyírókat biztonsági okokból nem szabad 25°-nál (46,6 %) meredekebb domboldalakon használni. A lejtőkön csak keresztben szabad nyírni, sohasem felvagy lefelé, így elkerülhető, hogy elveszítse az ellenőrzést a fünyíró felett. Sérülésveszély!
25° lejtés 100 cm-es vízszintes távolságon 46,6 cm-es függőleges emelkedésének felel meg.
A motor megfelelő kenésének biztosítása érdekében a gép emelkedőn történő használatakor figyelembe kell venni a motor mellékelt használati útmutatójában foglaltakat is.
Szállítás
Az éles peremű vagy forró alkatrészek okozta sérülések
elkerülése érdekében csak kesztyüben dolgozzunk.
- Szállítás előtt kapcsoljuk ki a gépet, húzzuk le a gyertyapipát, és várjuk meg, amíg a kések teljesen megállnak.
- A gépet csak kihült motorral és üres üzemanyagtartállyal szabad szállítani.
• A gép megemeléséhez két ember szükséges. -
Járműre helyezéshez használjunk megfelelő rakodási segédeszközt (rakodórámpát, emelőszerkezetet)
-
A gépet a jármű rakfelületén megfelelően méretezett rögzítőeszközökkel (hevederek, kötelek stb.) kell biztosítani.
- A gép szállításakor be kell tartani a helyi jogszabályi előírásokat, különösen a rakományok biztonságára és a tárgyak rakodófelületeken történő szállítására vonatkozó előírásokat.
Karbantartás és javítások
A készüléken végzendő minden munka előtt húzza
le a gyertyapipát.
Csak olyan karbantartási munkákat végezzen, amelyek a kezelési utasításban le vannak írva. Minden egyéb munkával forduljon a VIKING vevőszolgálathoz. Minden egyéb munkát szakszervizzel végeztessünk el.
A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük.
Csak minőségi szerszámok, tartozékok és pótalkatrészek használhatók.
Eltérő esetben személyi sérüléssel vagy a berendezés károsodásával járó baleset veszélye állhat fenn.
A VIKING azt javasolja, hogy eredeti VIKING szerszámokat, tartozékokat és pótalkatrészeket használjunk. Ezek tulajdonságai optimálisan a gépre és annak követelményeire vannak szabva.
- Az összes anya, csapszeg és csavar mindig erősen meg legyen húzva, hogy a készülék mindig üzembiztos állapotban legyen.
- Ha a vágószerszám vagy a fűnyíró akadályba ill. idegen tárgyba ütközött, le kell állítani a készüléket, és szakszerűen át kell vizsgálni.
- A fünyíró gépet tilos sérült vagy elhajlítódott forgattyús tengellyel üzemeltetni. A hibás alkatrészek sérülésveszélyt jelentenek!
- Rendszeresen ellenőrizze a fügyűjtő berendezés kopottságát, sérülésmen - tességét és működőké - pességét.
- Az elhasználódott vagy sérült alkatrészeket bizton -sági okokból cserélje ki.
Figyelmeztetés - A benzin mérgező és rendkívül gyúlékony
- Benzint csak az arra alkalmas tartályban tároljon.
- Ne tárolja a benzint szikra, nyílt láng, állandó láng, hőforrás és más gyulladási lehetőség közelében.
nyílt láng, állandó láng, hőforrás és más gyulladási ég közelében.
- A készüléket üres üze - manyag tartállyal vagy zárt üzemanyagcsappal (ha van) szállítsa.
- Csak szabadban tankoljon, és ne dohányozzon közben.
- Az üzemanyagtankot ne töltse egészen tele, hanem csak kb. a töltőcsonk széle alatt 4 cm-ig, hogy az üzemanyagnak legyen helye kitágulni.
- A benzint a motor indítása előtt kell betölteni. Amíg a motor jár, és a gép még forró, nem szabad levenni a tanksapkát, vagy benzint utánatölteni.
- Ha kifolyt a benzin, először tisztítsa meg a szennyezett felületet, és csak utána indítsa el a motort. Amíg a benzingőzök el nem páro - lognak (szárazra törlés), kerülje a meggyulladás lehetőségét.
-
Biztonsági okokból rendszeresen ellenőrizzük az üzemanyagcső, a benzincsap, a benzintartály, a tartálysapka és a csatlakozások sérülésmentességét és tömítettségét, és szükség esetén cseréljük ki öket (forduljunk szakszervizhez, lehetőleg VIKING szakszervizhez).
-
A sérült kipufogódobot és a védőlemezeket cseréltesse ki.
- Soha ne legyen benzin a készülék üzemanyagtar - tályában, ha azt egy épületben tárolja. A keletkezett benzingőzök nyílt láng vagy szikra hatására meggyulladhatnak.
- Várja meg, amíg a motor lehül, és csak azután vigye be a készüléket zárt helyiségbe.
- Ne változtassa meg a motor alapbeállítását, és ne pörgesse túl.
• A motoros készülék
mérgező kipufogógázokat termel, ha a motor jár. Ezek a gázok
szagtalanok és láthatatlanok lehetnek. Ezért soha nem szabad a motoros géppel zárt vagy rosszul szellőző helyiségben dolgozni. - Ha a tankot ki kell üríteni, azt a szabadban végezze (üresjáratás).
Mérgezés miatti életveszély!
A szimbólumok leírása
Az üzembe helyezés elött olvassa el a használati utasítást.
Tartson távol másokat a veszélyes területtől.
A vágószerszámon végzendő munkák, karbantartási- és tisztítási munkálatok és a fünyíró magára hagyása előtt húzza ki a gyertyapipát.
A kések a leállítás után még forognak.
MB 443 T, MB 448 TX Indítsuk be a motort
MB 448, MB 448 T Indítsuk be a motort
MB 443 T, MB 448 TX Állítsuk le a motort
MB 448, MB 448 T Állítsuk le a motort
MB 443 T, MB 448 TX Kapcsoljuk be a kerékmeghajtást
MB 448 T Kapcsoljuk be a kerékmeghajtást
A készülék leírása
A készülék leírása
1
A Tolófogantyú-felsőrész
B Motorleállító-kengyel
C Indítókötél
D Gyűjtőkosár-felsőrész
E Gyüjtökosár-alsórész
F Tolófogantyú-alsórészek
G Kerekek
H Ház
I Első tengely vágásmagasság- szabályozója
J Motor
K Hátsó tengely vágásmagasság- szabályozója
L Kidobófedél
M Kábelrögzítő klip
N Szorítóanya
O Kábelvezetés
P Telítettségjelző
Q Meghajtás kapcsolókarja az MB 443 T és MB 448 T, MB 448 TX típusoknál
Szállítási terjedelem
2
Poz. Megnevezés db
1 Alapkészülék 1
2 Dugók 2
3 Csavar 2
4 Kábelvezetés 1
(MB 448 T 2)
5 Szorítóanya 2
6 Fügyüjtökosár-
felsőrész 1
7 Fügyűjtőkosár-
alsórész 1
8 Biztosítólemez 2
9 Kábelrögzítő klip /
Kábelösszekötő 1
(MB 448 T 2)
• Használati utasítás 1
• A motor használati utasítása 1
A fünyíró összeszerelése
A tolófogantyú felszerelése
2= Nyomja be a két dugót
13= a tolófogantyú-alsó - részekbe (jobb és bal oldalon).
3= Tolja át a csavart a
4= a kábelvezetés nyílásán, majd
15= akassza be a motor - leállító-huzalt és
14= a meghajtás kábelét (csak az MB 443 T és MB 448 T, MB 448 TX típusnál) a kábelvezetésbe.
A= Helyezze fel a tolófogantyú-felsőrészt a két tolófogantyú-alsó - részre.
3= Tolja át a csavart (kábelvezetéssel) belülröl kifelé a furatokon, és
5= szorosan csavarozza össze a szorítóanya segítségével.
FIGYELEM
A csavarok végén levő szabadonfutások megaka - dályozzák, hogy a szorí tó - anyák maguktól teljesen lecsavarodjanak a csava - rok ról (elvesztés elleni biztosítás).
1 Rögzítse a kábelt
9= kábelrögzítő klippel (MB 443 X Kábelösszekötő) a tolófogantyú-alsórészhez, az ábra alapján.
3
A tolókar átfordítása:
A gép tisztításához, helytakarékos szállításához és tárolásához hajtsuk le a tolókar felső részét.
FIGYELEM
Sérülésveszély!
A motort az átfordítás előtt le kell állítani, és a gyertyapipát ki kell húzni. A tolókar felső részét nem szabad megterhelni (pl. a kezelőkar fölé akasztott munkaruhával).
Becsípődés veszélye!
A szorítócsavarok meglazulásával a tolókar felső része előreborulhat. Ezért a szorítócsavarok becsavarásakor tartsuk egy kézzel a tolókar felső részét (A) a legfelső pontjánál.
Az indítókötél beakasztása
B= A motorleállító-kengyel megnyomásával és nyomva tartásával oldja ki a motorféket.
C= Lassan húzza ki az indítókötelet, és
16= akassza be a kötélvezetőbe.
FIGYELEM
Addig nyomja a biztosí - tólemezt befelé, amíg magától bekattan a rögzítőcsapba.
A fügyűjtőkosár összesze - reléséhez az ellenkező oldalon ismételje meg a fenti műveletsort.
A fügyűjtőkosár összeszerelése
6= Fektesse le a gyüjtökosár-felsörészt és
7= a gyűjtőkosár-alsórészt egy sík felületre. Akassza be a gyűjtőkosár-felsőrészt
17= a fülekkel
18= a gyűjtőkosár- alsórészben levő rögzítőcsapokba. Nyomja le a fület, és
8= tegye be a biztosítólemezt a rögzítőcsap nyílásaiba. Nyomja erősen befelé a biztosítólemezt.
Csukja össze a gyűjtőkosarat, és a gyűjtőkosár-felsőrészt gyengén megnyomva pattintsa be a gyűjtőkosár-alsórészbe.
A fügyüjtőkosár fel- és leakasztása
FIGYELEM
Sérülésveszély!
A fügyűjtőkosár felakasztásához és leakasztásához a motort le kell állítani.
L= Emelje fel a kidobófedelet.
A felakasztás menete: Akassza be a fügyüjtőkosár
19= nyílásait a készülék megfelelő
20= rögzítőhorgaiba. A kidobófedelet kézzel hajtsa rá a fügyűjtőkosárra.
A leakasztás menete: Akassza le a fügyüjtőkosarat a rögzítőhorgokról, és vegye le.
Kézzel csukja vissza a kidobófedelet.
A vágási magasság beállítása
FIGYELEM
Sérülésveszély!
A vágási magasság beállításához a motort le kell állítani.
7 különböző vágási ma - gasság állítható be 25 mm és 70 mm között.
Általában a 2 - 6 vágási fokozatok használatosak.
-
fokozat = legalacsonyabb vágási magasság
-
fokozat = legmagasabb vágási magasság
I= Az első tengely magasság-szabá - lyozásának állítókarja a bal első keréknél található.
K= A hátsó tengely magasság-szabá - lyozásának állítókarja a bal hátsó keréknél található.
I= Az első tengely állítókarját és
K= a hátsó tengely állítókarját nyomja a kerék irányába, majd a kívánt pozícióban (= vágási magasság) rögzítse.
A vágási magasságok jelölése közvetlenül az állítókar mellett, a házon ill. a fügyűjtőkosáron látható.
FIGYELEM
Az első tengely és a hátsó tengely vágási magassága legyen egyforma. Az eltérő vágási magasság gyengébb gyűjtési teljesítményt eredményez.
Üzemanyag és motorolaj
9
Motorolaj:
Az első beindítás előtt töltse fel a motort olajjal (olajszint - mérő pálca)! A felhaszná - landó motorolaj és a szükséges mennyiség a motor használati utasítá - sában van megadva.
Motorolaj-ellenőrzés:
Rendszeresen ellenőrizze az olajszintet.
A fünyírót állítsa 2 percig vizszintes helyzetbe, hogy az olaj le tudjon csepegni, és teljesen össze tudjon gyülni. Az olajszint méréséhez a nívópálcát egészen csavarja be. Az olajszintnek a nívópálca jelöléssel ellátott mezőjébe kell esnie.
Üzemanyag:
Ajánlott: friss, márkás üzemanyagok, ólommentes normálbenzin.
Biztonsági berendezés
Motorleállító-kengyel
10
Az MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX fünyírók motorleállító-berendezéssel vannak felszerelve.
A motorleállító-kengyel elengedésekor
B= a motor azonnal leáll, majd rövid kifutási idő után a fűnyírókés is.
Útmutató a fűnyíráshoz
FIGYELEM
A szép és sűrű pázsit receptje a gyakori nyírás, és a fű röviden tartása. Forró és száraz időben ne nyírja túl rövidre a füvet, mert a naptól kiég, és csúnya lesz! Az éles kés szebb vágási képet nyújt, mint az eltomput. Ezért a kést rendszeresen élezni kell (szakkereskedő). Ne nyírjon nedves füvet, és ne nyírjon esőben! Biztonsági okokból mindig sértetlen fügyűjtőkosarat használjon.
Nyírás domboldalon
5
A benzinmotoros VIKING fünyírókat biztonsági okokból nem szabad 25°-nál (46,6 %) meredekebb domboldalakon használni.
A lejtőkön csak keresztben szabad nyírni, sohasem felvagy lefelé, így elkerülhető, hogy elveszítse az ellenőrzést a fűnyíró felett. Sérülésveszély!
25° lejtés 100 cm-es vízszintes távolságon 46,6 cm-es függőleges emelkedésének felel meg. A motor megfelelő kenésének biztosítása érdekében a gép emelkedőn történő használatakor figyelembe kell venni a motor mellékelt használati útmutatójában foglaltakat is.
Üzembe helyezés
FIGYELEM
- Alaposan vizsgálja át a teljes nyírni kívánt terepet, és távolítson el minden követ, botot, drótot, csontot és más idegen tárgyat.
- A benzint a motor indítása előtt kell betölteni. Amíg a motor jár vagy a gép még forró, nem szabad levenni a tanksapkát vagy benzint utánatölteni.
- Óvatosan indítson. Ügyeljen rá, hogy a lába elég távol legyen a vágószerszámtól.
- Sérülésveszély! Ne tegye a kezét vagy a lábát forgó alkatrészekre vagy azok alá.
- Fünyíráshoz mindig erős lábbelit és hosszú nadrágot vegyen fel. Ne nyírjon mezítláb vagy könnyű szandálban.
- Ne dolgozzon a fünyíróval, ha mások, főleg gyerekek vagy állatok vannak a közelben.
A motor indítása
MB 443, MB 443 T, MB 443 X, MB 448 TX
Egy hideg motor indításához először
21= nyomja meg háromszor az üzemanyagszivattyút.
A meleg motor újraindításakor általában nem szükséges az üzemanyagszivattyú működtetése.
Hideg időben azonban előfor - dulhat, hogy a motor csak az üzemanyagszivattyú ismételt (háromszori) megnyomása után indul újra.
Ha a tank üresre járatása és feltöltése után indítja újra a motort, szintén meg kell nyomni háromszor az üzemanyagszivattyút.
MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX
B= Nyomja meg, és tartsa lenyomva a tolófogantyú felső részén található motorleállító-kengyelt.
FIGYELEM
A motort ne magas füben vagy a legalacsonyabb vágási fokozaton indítsa, mert az megnehezíti a motor elindítását.
C= Lassan húzza ki az indítókötelet, amíg ellenállást észlel, majd lendületesen húzza ki karhossznyira. A kötelet lassan engedje vissza, hogy az orsó rendesen feltekercsel - hesse. Ezt addig ismételje, míg a motor be nem indul.
FIGYELEM
A motor a rögzített gázbeállítás miatt mindig optimális munkafordu - latszámmal működik.
A motor leállítása
A motor leállításához B= engedje el a motorleállító-kengyelt, ekkor a motor, majd rövid kifutási idő után a kés is megáll.
Kerékmeghajtás MB 443 T, MB 448 T, MB 448 TX
Q= Húzza meg a meghajtás működtetőkarját: A fűnyíró meghajtása beindul. Hajtási sebesség: 3,5 km/h
Engedje el a meghajtás működtetőkarját: A fűnyíró hajtása kikapcsol.
12
13
A fügyűjtőkosár kiürítése
FIGYELEM
Sérülésveszély!
A fügyüjtókosár leemelése elött mindig állítsa le a motort.
Ha a telítettségjelző lecsukódik (STOP pozíció), a fügyűjtőkosár megtelt, és ki kell üríteni.
Nyissa ki a fügyüjtőkosarat
22= a zárófülnél, és hajtsa fel a gyűjtőkosár felsőrészét.
A megtelt fügyüjtökosarat billentse hátra.
A fügyüjtökosár- alsórészbe
24= szerelt fogantyúval és
23= a fügyűjtőkosár- felsőrészbe szerelt fogantyúval kényelmesen ki lehet üríteni a fügyűjtőkosarat.
Kiürítés után hajtsa vissza, és pattintsa rá a felsőrészt.
Karbantartás
FIGYELEM
A késen végzendő minden karbantar - tásnál és egyéb munkánál húzza ki a gyertyapipát.
Soha ne érjen a késhez, amíg az meg nem állt. Csak akkor végezzen karbantartási és tisztítási műveleteket, ha a motor kihült.
Sérülésveszély! Csak kesztyüben dolgozzon.
Ha nem vagyunk a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljunk szakszervizhez.
A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük.
A VIKING azt javasolja, hogy eredeti VIKING pótalkatrészeket használjunk.
A készülék tisztítása
Karbantartási gyakoriság: Minden használat után
Minden nyírás után alaposan tisztítsa meg a készüléket.
A gondos kezelés megvédi készülékét a károsodástól, és meghosszabbítja a használati idejét.
A fúnyíró alsó részét kefével és vízzel tisztítsa meg. A házra és a kidobócsatornára rárakódott fúmaradványokat először egy bottal lazítsa meg.
Tisztítsuk meg a nyírókést.
Sose mossa vízsugárral a motorrészeket, a tömítéseket, a csapágyazásokat és az elektromos alkatrészeket, mint pl. a kapcsoló. Ez költséges javításokhoz vezetne.
Ne használjunk agresszív tisztítószereket. Az ilyen tisztítószerek a műanyag és fém alkatrészek sérülését okozhatják, ami hátrányosan befolyásolhatja a VIKING berendezés biztonságos működését.
Ha a szennyeződések vízzel, kefe vagy rongy segítségével nem távolíthatók el, a VIKING speciális tisztítószer használatát javasolja (pl. STIHL speciális tisztítószer).
Figyelmeztetés:
Tisztitási és karbantartási munkákhoz az elejénél fogva billentse fel a fünyírót. Ne oldalra billentse, mert akkor kifolyik a benzin.
A felbillentés előtt ürítse ki az üzemanyagtankot (járassa üresre), lazítsa meg a szorítóanyákat, és emelje fel a kidobófedelet.
Benzinmotor
Karbantartási gyakoriság: Lásd a motor használati utasítását
Tartsa be a motor mellékelt használati utasításában megadott kezelési és karbantartási utasításokat. A hosszú élettartam eléréséhez különösen fontos a mindig megfelelő olajszint, valamint a rendszeres olaj- és levegőszűrő-csere.
A motor megfelelő hűtésének biztosítása érdekében a hűtóbordákat mindig tisztán kell tartani.
Kerekek és kerékmeghajtás
A kerekek golyóscsapágyai nem igényelnek karbantartást. A hajtómű karbantar tás - mentes.
A fünyíró kés karbantartása
FIGYELEM
Sérülésveszély!
Ha nem vagyunk a szükséges ismeretek vagy segédeszközök birtokában, mindig forduljunk szakszervizhez (lehetőleg VIKING szakszervizhez). A VIKING azt javasolja, hogy eredeti VIKING pótalkatrészeket használjunk.
Karbantartás gyakorisága: minden használat előtt Billentsük a fünyíró gépet tisztítási helyzetbe.
26= Tisztítsuk meg a fünyíró kést, és ellenőrizzük épségét (barázdák, repedések), valamint kopását, és szükség esetén cseréljük ki.
Kopáshatárok:
A késvastagságnak minden ponton legalább 2 m m -nek kell lennie. (Tolómérővel ellenőrizendő.)
Az élek az élezés során max.
5 m m -nyit köszörülhetők vissza.
Ennek ellenőrzéséhez helyezzünk
33= vonalzót a kés elülső peremére, és ellenőrizzük a kopás mértéket.
FIGYELEM
Ha a fünyíró gépre nem a mellékelt kés van felszerelve, hanem pl. a külön tartozékként rendelhető mulcsozó kés, ennek megfelelően más kopáshatárok érvényesek.
FIGYELEM
Sérülésveszély!
A kopott kés eltörhet és súlyos sérüléseket okozhat. Ezért minden esetben be kell tartani a kés karbantartására vonatkozó utasításokat.
A kések a használat helyétől és időtartamától függően különböző mértékben használódnak el. Ha a gépet homokos talajon, illetve gyakran száraz körülmények között használjuk, a kés nagyobb igénybevételnek van kitéve, és az átlagnál gyorsabban kopik.
A fünyíró kés cseréje során rendszeresen mindig cseréljük ki a késtartó csavart (27), a biztosító alátétet (29).
A fünyírókés élezése
Karbantartási gyakoriság: 25 üzemóránként
Ha a nyírási eredmény idővel romlik, valószínűleg eltompult a fűnyírókés.
A fünyírókés kiszerelése A kiszerelésnél
25= használjon egy fadarabot (kb. 60 x 60 mm)
26= a fünyírókés ellentartásához.
27= Lazítsa meg a késtartó csavart.
A fünyírókés élezése
A fünyírókés utánélezésekor a következő szabályokat kell betartani:
- A fünyírókést köszörülés közben hűteni kell, pl. vízzel. Az acélnak nem szabad elkékülnie, különben csökken az éltartósság.
- A kiegyensúlyozatlanság okozta rezgések elkerülése érdekében egyenletesen élezze a kést.
- Beszerelés előtt ellenőrizze a kés sértetlenségét. A kést ki kell cserélni, ha barázdák vagy repedések észlelhetők, ha az éleket több mint 5 mm-nyit visszaköszörülték, vagy ha a kés bármely pontján vékonyabb 2 mm-nél (kopáshatárok).
A fünyírókés beszerelése
A fünyírókést felhajtott oldalával felfelé szerelje be. A beszerelésnél
25= használjon egy fadarabot (kb. 60 x 60 mm)
26= a fünyírókés ellentartásához. Helyezze fel a fünyírókést
28= a késtartóra, majd
27= a késtartó csavarral és
29= a biztosító alátéttel 60 - 65 Nm forgatónyo - matékkal rögzítse.
FIGYELEM
A késtartó csavar előírt meghúzási nyomatékát pontosan be kell tartani, mert ettől függ a vágószer - szám biztonságos rögzítése.
A biztosító alátétet (29) a kés minden felszerelésekor ki kell cserélni.
Ezenkívül a késtartó csavart (27) Loctite 243 anyaggal is rögzíteni kell.
A meghajtás működtető bowdenjének beállítása MB 443 T, MB 448 T, MB 448 TX
Karbantartási gyakoriság: Szükség szerint (ha meghú - zott menethajtókarnál a meghajtás nem kapcsol be)
Új készülékeknél a működtető bowden jól van beállítva.
Előfordulhat, hogy a tengely kapcsoló kopása vagy a bowden megnyúlása miatt a bowdent utána kell igazítani.
FIGYELEM
Sérülésveszély!
Amennyiben a kerékmeg - hajtás működtető huzalját rosszul állítjuk be, a fűnyíró gép már a beindításkor is véletlenül megindulhat, és személyi sérüléseket vagy anyagi károkat okozhat. A beállítást meg kell ismételni (esetleg szakszervizhez kell fordulni, lehetőleg VIKING szakszervizhez).
Helyes beállítás:
A kar útjának kb. harma dánál a hajtókerekeknek meg kell állniuk.
Működtesse a meghajtás kapcsolókarját, és a fűnyírót közben húzza hátra.
MB 443 T, MB 448 TX
30= Lazítsa ki az ellenanyát.
31= Csavarja ki a beállítócsavart a helyes beállítás eléréséig.
31= Biztosítsa a beállítócsavart
30= ellenanyával.
MB 448 T
A beállítás a tolófogantyú felső részén található
32= beállító csavarral végezhető el.
A beállító csavar "+" irányba forgatásával a működtető huzal feszessége növelhető, a "-" irányba forgatással csökkenthető.
FIGYELEM
Sérülésveszély!
Amennyiben a gép hátrafelé húzásakor a hajtott kerekek már nem működtetett kerékmeghajtó kar mellett is blokkolnak, a működtető huzal rosszul van beállítva, és a fűnyíró gép kerék - meghajtása folyamatosan bekapcsolt állapotban van.
A beállítást ekkor meg kell ismételni (esetleg hivatalos szakszervizhez kell fordulni).
Téli szünet
A fúnyíró hosszabb idejű leállítása esetén az alábbi pontokat kell betartani:
- A motor és a fünyíró minden külső részét, különösen a hütöbordákat, gondosan tisztítsa meg.
- Valamennyi mozgó alkatrészt jól olajozzon be ill. zsírozzon meg.
- Ürítse ki az üzemanyag - tankot és a porlasztót (pl. járassa üresre)
- Csavarja ki a gyújtógyer - tyát, és a gyújtógyertyanyíláson keresztül töltsön kb. 3 ml motorolajat a motorba. Forgassa át néhányszor a motort gyújtógyertya nélkül.
Figyelem:
Gyulladásveszély miatt tartsa távol a gyertyapipát a gyújtógyertya-nyílástól. Csavarja vissza a gyújtógyertyát.
• Cserélje le az olajat.
- A motort gondosan takarja le, és a fünyírót egy száraz, pormentes helyiségben, normál helyzetben tárolja.
Tárolás
A tároló helyiség legyen száraz és pormentes. Ezenkivül a fünyírót úgy kell tárolni, hogy gyerekek ne férhessenek hozzá.
A készülék esetleges zavarait a raktárba helyezés előtt kell megszüntetni, hogy mindig üzembiztos állapotban legyen. Ürítse ki az üzemanyag tankot és a porlasztót (pl. járassa üresre)
Külön rendelhető tartozékok
Fünyírókés az MB 443, MB 443 C, MB 443 T, MB 443 X típusokhoz 6336 702 0100
Fünyírókés az MB 448, MB 448 T, MB 448 TX típusokhoz 6356 702 0100
MEGJEGYZÉS
A rögzítőelemeket a fünyíró kés esetében (pl. késrögzítő csavar, biztosító alátét) a kés cseréje, ill. felszerelése során mindig ki kell cserélni. Pótalkatrészek a VIKING szakkereskedőknél kaphatók.
Környezetvédelem
A levágott fű nem a szemétbe való, hanem komposztálni kell.
A csomagolások, a készülék és a tartozékok újrahaszno sítható anyagból készültek, és ennek megfelelően kell őket deponálni. A hulladékok szelektív, környezetbarát gyűjtése elősegíti a nyersanyagok újrahasznosíthatóságát. Ezért a berende zés szokásos használati időtartamának leteltével a gépet alapanyaghasznosító gyűjtőhelyre kell szállítani.
A kopás inimalizálása és a meghibásodások elkerülése
Fontos tanácsok a
benzinmotoros fünyírók termékcsalád karbantartásához és ápolásához
Az alábbi fontos utasításokat feltétlenül tartsa be, hogy VIKING-készülékének károsodását ill. túlzott kopását elkerülje.
1. Kopó alkatrészek
A VIKING-készülékek egyes alkatrészei rendeltetésszerű használat mellett is normális kopásnak vannak kitéve, és a használat módjától és időtartamától függően időben ki kell cserélni őket.
Ilyen alkatrészek pl. a:
- kés
- gyűjtőkosár
- ékszíj
(az MB 443 T és MB 448 T, MB 448 TX típusoknál)
2. A jelen használati utasítás előírásainak betartása
A VIKING-készülék használata, karbantartása és tárolása olyan gondossággal történjen, ahogy az a jelen használati utasításban le van írva. A benzinre és a motorolajra vonatkozó adatok a motor gyártójának használati útmutatójában találhatók. A biztonsági, kezelési és karbantartási utasítások be nem tartásából származó összes kárért a kezelőt terheli a felelősség.
Ez különösen érvényes az alábbi esetekre:
- a termék nem rendeltetésszerű használata
- a terméken a VIKING jóváhagyása nélkül végrehajtott változtatások
- olyan szerszámok vagy tartozékok használata, amelyek a berendezés vonatkozásában nem megengedettek, nem alkalmasak vagy minőségileg nem megfelelőek.
- a termék sportrendezvényeken vagy egyéb versenyeken való használata
- a termék hibás alkatrészekkel való továbbhasználata miatt bekövetkező károk
3. Karbantartási munkák
A "Karbantartás" fejezetben leírt összes munkát rendszeresen el kell végezni. Amennyiben ezeket a karbantartási munkálatokat a kezelő nem tudja maga elvégezni, a munkákat szakszervizzel kell elvégeztetni.
A VIKING azt javasolja, hogy a karbantartási és javítási munkákat csak VIKING szakszervizzel végeztessük el.
A VIKING szakszervizek munkatársai oktatásokon vehetnek részt, és rendelkezésükre állnak a cég által kiadott müszaki információk is.
Ezeknek a munkáknak az elmulasztása következtében olyan károk keletkezhetnek, amelyekért a kezelő a felelős. Ide tartoznak többek között:
- a szakszerűtlen tárolás következtében fellépő korróziós és más károk
- a berendezés sérülései minőségileg nem megfelelő pótalkatrészek használata miatt.
- a nem megfelelő időben vagy módon elvégzett, ill. olyan karbantartási vagy javítási munkákból adódó károk, amelyeket nem szakszervizben végeztek el.
A gyártó megfelelőségi nyilatkozata
Alulírott,
VIKING GmbH
igazolja, hogy az alábbi
kézi irányítású, benzinmotoros fűnyíró
Gyártó neve: VIKING
Sorozatazonosító: 6336
Típus: MB 443.0
MB 443.0 C
MB 443.0 T
MB 443.0 X
Sorozatazonosító: 6356
Típus: MB 448.0
MB 448.0 T
MB 448.0 TX
megfelel az alábbi EG- irányelveknek:
A termék fejlesztése és gyártása a következő szabványokkal összhangban történt:
EN 836
A megfelelőség értékelésére alkalmazott eljárás:
VIII. melléklet (2000/14/EC)
A szolgáltatást végző neve és címe:
TÜV Rheinland Product Safety GmbH
Am Grauen Stein
D-51105 Köln
A műszaki dokumentáció összeállításának és őrzésének helye:
Johann Weiglhofer
VIKING GmbH
Mért zajszint:
94 dB(A) MB 443.0
MB 443.0 C
MB 443.0 T
MB 443.0 X
95 dB(A) MB 448.0
MB 448.0 T
MB 448.0 TX
Garantált zajszint:
96 dB(A)
A gyártás éve és a
sorozatszám a gép
adattábláján található.
Langkampfen, 03.01.2011
VIKING GmbH
Weiglhofer
kutatási és termékfejlesztési igazgató
Hibakeresés
| Zavar Lehetséges ok Megoldás ÁbraOldal | ||||
| - nem indul a motor - nem nyomta le | a motorleállítókengyelt- nincs üzemanyag a tartályban;eldugult az üzemanyagvezeték- rossz minőségű, szennyezettvagy régi üzemanyag van atartályban- szennyezett a levegőszűrő- le van húzva a gyertyapipa agyújtógyertyáról; a gyújtókábelrosszul van rögzítve agyertyapipában- bekormozódott vagy megsérülta gyújtógyertya;rossz az elektródatávolság- többszöri indítási kísérletteltúlszivatta a motort- eltömődött a fűnyíróház | - nyomja neki a motorleállítókengyelt a tolófogantyúnak- töltse fel üzemanyaggal, tisztítsameg az üzemanyagvezetéket- mindig friss, márkásüzemanyagot, ólommentesnormálbenzint használjon,tisztítsa meg a porlasztót- tisztítsa meg a levegőszűrőt- helyezze fel a gyertyapipát;ellenőrizze a gyújtókábel és agyertyapipa közötti kapcsolatot- tisztítsa meg, vagy cserélje ki agyújtógyertyát; állítsa be azelektródatávolságot- csavarja ki, és szárítsa meg agyújtógyertyát, kicsavartgyújtógyertyával többször húzzaki az indítókötelet- tisztítsa meg a fűnyíróházat(a tisztításhoz húzza le agyertyapipát) | 87711111119 | 119917 |
| - nehézkes indítás vagy csökkentmotorteljesítmény | - túl magas vagy túl nedves füvetnyír- eltömődött a fűnyíróház- szennyezett a levegőszűrő- kormos a gyújtógyertya- életlen vagy eltompult afűnyírókés- víz került az üzemanyagtankba és a porlasztóba; eldgult aporlasztó | - igazítsa a vágási magasságot és a nyírási sebességet a nyíráskörülményeihez- tisztítsa meg a fűnyíróházat (atisztításhoz húzza le agyertyapipát)- tisztítsa meg a levegőszűrőt- tisztítsa meg a gyújtógyertyát- köszörülje meg vagy cserélje ki a fűnyírókést- úritse ki az üzemanyagtartályt,tisztítsa meg az üzemanyag -vezetéket és a porlasztót | 691016 | |
lásd a motor használati utasítását
✗szükség esetén forduljunk szakszervizhez, lehetőleg VIKING szakszervizhez.
| Zavar Lehetséges ok Megoldás ÁbraOldal | ||||
| - nem indul a gép meghajtása a működtető kar meghúzásakor | - rosszul van beállítva a működtető bowden | - állítsa be a meghajtás bowdenjét | 11 18 | |
| - felforrósodik a motor - elszennyeződtek a hütöbordák- alacsony az olajszint a motorban | - tisztítsa meg a hütöbordákat- töltsön utána motorolajat | 97 | 179 | |
| - erős vibrációk üzem közben - kilazultak a késtartó csavarok- kilazult a motor rögzítése- rossz köszörülés vagy törés miatt nincs kiegyensúlyozva a kés | - húzza meg a késtartó csavarokat (esetleg forduljon a vevőszolgálathoz)- húzza meg a motorrögzítő csavarokat- köszörülje meg (egyensúlyozza ki), vagy cserélje ki a kést | 10, ✗×10 | 1616 | |
| - egyenetlen vágás,a fü megsárgul | - életlen vagy eltompult a fünyírókés- túl nagy a haladási sebesség a vágásmagassághoz képest | - köszörülje meg, vagy cserélje ki a fünyírókést- csökkentse a haladási sebességet, és/vagy válasszon helyes vágási magasságot | 106 | 168 |
| - eltömődött a kidobócsatorna | - eltompult a nyírókés- túl magas vagy túl nedves füvet nyír | - cserélje ki a fünyírókést- igazítsa a vágási magasságot és a nyírási sebességet a nyírás körülményeihez (válasszon helyes vágási magasságot) | 106 | 168 |
Olásd a motor használati utasítását
✗szükség esetén forduljunk szakszervizhez, lehetőleg VIKING szakszervizhez.
Műszaki adatok
| Gyártó neve: VIKING | |||||
| Típus | MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X | MB 443.0 T | MB 448.0 | MB 448.0 T / | |
| Sorozatazonosító 6336 6336 6356 6356Motor, típus 4-ütemű benzinmotorMotortípus B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 /B&S Series 675 / B&S Series 550B&S Series 450 | |||||
| Névl. telj. névleges fordulatszámon | kW-ford/perc | 2,1-2900 /2,3-2800 /1,9-2900 | 2,1-2900 | 2,3-2800 | 2,3-2800 /2,0-2800 |
| LökettérfogatÜzemanyagtartály | ccmI | 158 / 190 / 1480,9 / 1,5 / 0,9 | 1580,9 | 1901,5 | 190 / 1581,5 / 0,9 |
| A vágóberendezés típusaVágási szélességA vágóberendezés fordulatszáma | cmford/perc | késgerendely412900 / 2800 / 2900 | késgerendely412900 | késgerendely462800 | késgerendely462800 / 2800 |
| 2000/14/EC irányelv szerint:LwAd garantált hangteljesítményszint EN 836 szerint:LpA hangnyomásszint a munkahelyen | dB(A) | 96 | 96 | 96 | 96 / 96 |
| dB(A) | 82,5 | 82,5 | 84 | 84 / 83 | |
| EN 12096 szerintimechanikai rezgés:Mért érték ahwMérési bizonytalanság KEN 20 643 szerinti mérés | m/s2m/s2 | 6,30 / 5,24 / 5,102,52 / 2,09 / 2,04 | 6,642,66 | 5,002,50 | 5,00 / 5,092,50 / 2,04 |
| IndítóberendezésBiztonsági berendezésA késtartó csavar meghúzási nyomatékaElső/hátsó kerekekKerékmeghajtásVágási magasságFügyűjtőkosárH/Sz/MSúly | NmmmIcmkg | köteles indításmotorfék60 - 65180/180--30-7060146/46/10223 / 27 / 24 | köteles indításmotorfék60 - 65180/2001 sebesség előre30-7060146/48/10226 | köteles indításmotorfék60 - 65180/200--30-7060149/50/10227 | köteles indításmotorfék60 - 65180/2001 sebesség előre30-7060149/50/10230 / 26 |
Szervizelési időpontok
Ha a VIKING berendezésen karbantartási munkát kell végrehajtani, kérjük, adja át ezt a kezelési és karbantartási útmutatót a VIKING szakszerviznek.
A VIKING szakszerviz a "Szervizelési időpontok" fejezetben igazolni fogja az előírt szervizmunkák szabályszerű elvégzését.
Modell: MB
Sorozatszám:
Átadás
Dátum:
VIKING szakkereskedő bélyegzője
Következő szervizidőpont
Dátum:
Dátum:
VIKING szakkereskedő bélyegzője
Következő szervizidőpont
Dátum:
Dátum:
VIKING szakkereskedő bélyegzője
Következő szervizidőpont
Dátum:
Dátum:
VIKING szakkereskedő bélyegzője
Következő szervizidőpont
Dátum:
Dátum:
VIKING szakkereskedő bélyegzője
Következő szervizidőpont
Dátum:
Dátum:
VIKING szakkereskedő bélyegzője
Következő szervizidőpont
Dátum:
Dátum:
VIKING szakkereskedő bélyegzője
Következő szervizidőpont
Dátum:
zahvaljujemo Vam se što ste se odlučili za kupovinu kvalitetnog proizvoda firme VIKING.
