KÄYTTÖOHJE MB 443 C VIKING

Kiitos, että valitsit VIKING- laatutuotteen.

Tämä tuote on valmistettu nykyaikaisimmilla valmistus - menetelmillä ja laajaa laadunvarmistusta käyttäen. Tavoitteemme olemme saavuttaneet kuitenkin vasta, kun asiakkaamme on tyytyväinen käyttämäänsä tuotteeseen.

Mikäli haluat lisätietoja tuotteesta, käänny ammattitaitoisen VIKING-jälleenmyyjän puoleen.

Mukavia hetkiä VIKINGin parissa toivottaa

Dr. Peter Pretzsch

Liikkeenjohto

VIKING pyrkii jatkuvasti kehittämään valikoimaansa kuuluvia tuotteita; sen vuoksi pidätämme oikeudet toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin. Siksi tässä käyttöohjekirjassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.

0478 111 9912 I - FI

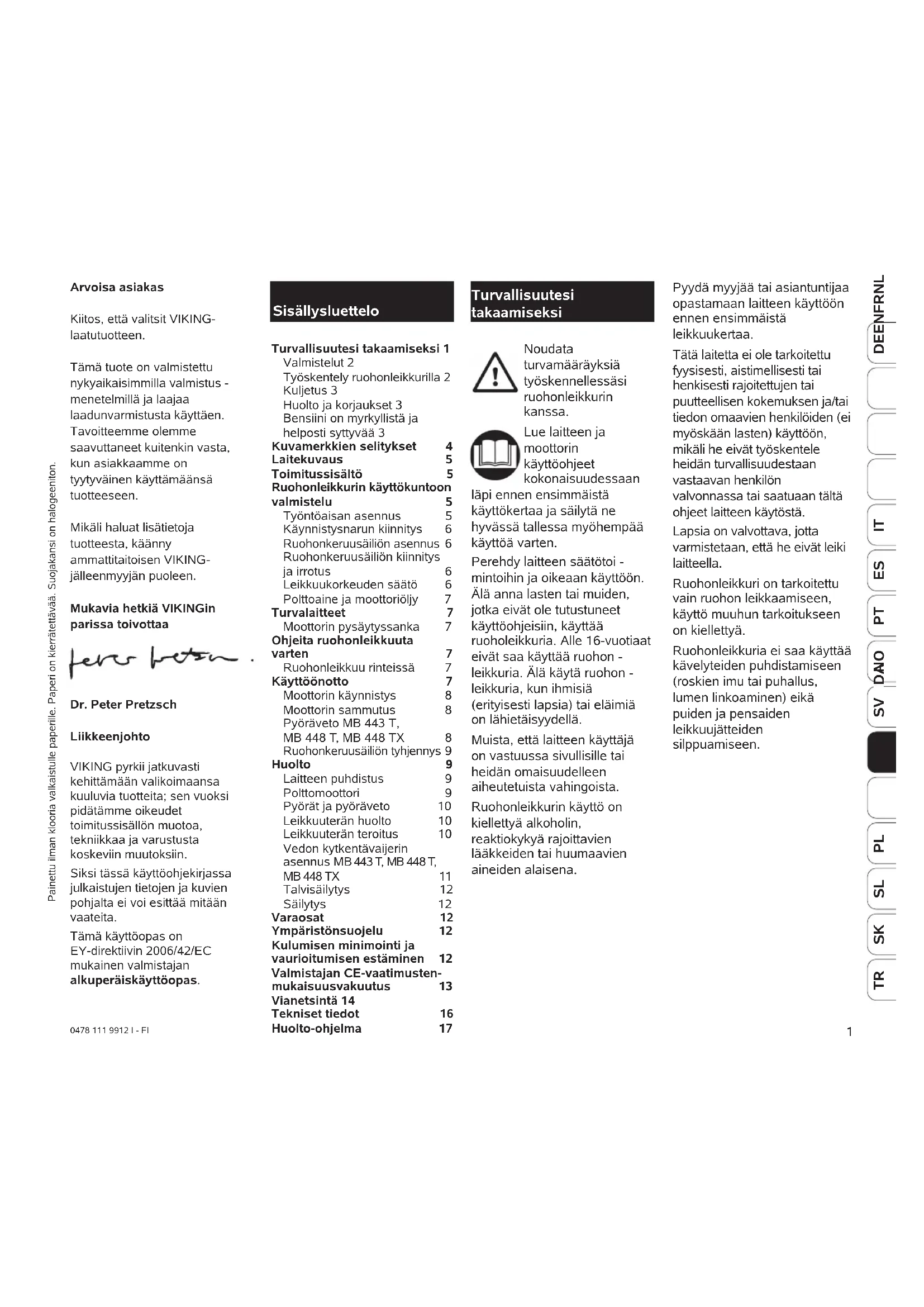

Sisällysluettelo

Turvallisuutesi takaamiseksi 1 Valmistelut 2 Työskentely ruohonleikkurilla 2 Kuljetus 3 Huelto ja korjaukset 3 Bensiini on myrkyllistä ja helposti syttyvää 3

Kuvamerkkien selitykset 4 Laitekuvaus 5

Toimitussisältö 5

Ruohonleikkurin käyttökuntoon

valmistelu 5 Työntöaisan asennus 5 Käynnistysnarun kiinnitys 6 Ruohonkeruusäiliön asennus 6 Ruohonkeruusäiliön kiinnitys ja irrotus 6 Leikkuukorkeuden säätö 6 Polttoaine ja moottoriöljy 7

Turvalaitteet 7 Moottorin pysäytyssanka 7

Ohjeita ruohonleikkuuta varten 7 Ruohonleikkuu rinteissä 7

Käyttöönotto 7 Moottorin käynnistys 8 Moottorin sammutus 8 Pyöräveto MB 443 T, MB 448 T, MB 448 TX 8 Ruohonkeruusäiliön tyhjennys 9

Huolto 9 Laitteen puhdistus 9 Polttomoottori 9 Pyörät ja pyöräveto 10 Leikkuuterän huolto 10 Leikkuuterän teroitus 10 Vedon kytkentävaijerin asennus MB 443 T, MB 448 T,

MB 448 TX 11

Talvisäilytys 12

Säilytys 12

Varaosat 12 Ympäristönsuojelu 12

Kulumisen minimointi ja vaurioitumisen estäminen 12 Valmistajan CE-vaatimusten-mukaisuusvakuutus 13

Vianetsintä 14 Tekniset tiedot 16 Huolto-ohjelma 17

Turvallisuutesi takaamiseksi

Noudata turvamääräyksiä työskennellessäsi ruohonleikkurin kanssa.

Lue laitteen ja moottorin käyttöohjeet kokonaisuudessaan

läpi ennen ensimmäistä käyttökertaa ja säilytä ne hyvässä tallessa myöhempää käyttöä varten.

Perehdy laitteen säätötoi - mintoihin ja oikeaan käyttöön. Älä anna lasten tai muiden, jotka eivät ole tutustuneet käyttöohjeisiin, käyttää ruoholeikkuria. Alle 16-vuotiaat eivät saa käyttää ruohon - leikkuria. Älä käytä ruohon - leikkuria, kun ihmisiä (erityisesti lapsia) tai eläimiä on lähietäisyydellä.

Muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.

Ruohonleikkurin käyttö on kiellettyä alkoholin, reaktiokykyä rajoittavien lääkkeiden tai huumaavien aineiden alaisena.

Pyydä myyjää tai asiantuntijaa opastamaan laitteen käyttöön ennen ensimmäistä leikkuukertaa.

Tätä laitetta ei ole tarkoitettu fyysisesti, aistimellisesti tai henkisesti rajoitettujen tai puutteellisen kokemuksen ja/tai tiedon omaavien henkilöiden (ei myöskään lasten) käyttöön, mikäli he eivät työskentele heidän turvallisuudestaan vastaavan henkilön valvonnassa tai saatuaan tältä ohjeet laitteen käytöstä.

Lapsia on valvottava, jotta varmistetaan, että he eivät leiki laitteella.

Ruohonleikkuri on tarkoitettu vain ruohon leikkaamiseen, käyttö muuhun tarkoitukseen on kiellettyä.

Ruohonleikkuria ei saa käyttää kävelyteiden puhdistamiseen (roskien imu tai puhallus, lumen linkoaminen) eikä puiden ja pensaiden leikkuujätteiden silppuamiseen.

- Anna vain sellaisten henkilöiden käyttää tai lainata laitetta, jotka osaavat varmasti käyttää kyseistä mallia; muista aina antaa käyttöohjeet mukaan.

Valmistelut

• Ruohoa leikattaessa on aina

käytettävä Ctukevia, pitäviä jalkineita ja pitkiä

housuja. Älä leikkaa paljain jaloin tai esimerkiksi sandaalit jalassa.

- Tarkasta laitteen käyttöalue kokonaisuudessaan ja poista nurmelta kaikki kepit, rautalangat ja muut vieraat esineet.

- Ennen käyttöä tulee tarkastaa silmämääräisesti terän, kiinnitysruuvin ja koko leikkuukoneiston moitteeton kunto.

- Ota huomioon ruohon - leikkurin käyttöaikoja rajoittavat yleiset järjestyssäännöt.

Työskentely ruohonleikkurilla

• Vältä leikkaamasta märkää nurmea. Märkä ruoho on kosteanai liukas (Liukastumisvaara).
• Valmistajan laitteeseen asentamia kytkentälaitteita ei saa poistaa tai ohittaa, esim. sitomalla kytkentävipu kiinni työntöaisaan.
• Leikkaa nurmea vain päivänvalossa tai hyvässä valaistuksessa.
• Ota tukeva asento rinteissä. Vältä leikkuuta liian jyrkissä rinteissä, jotta laite pysyy aina hallinnassa.
• Kuljeta laitetta vain kävelyvauhtia. Laitteen nopea ajaminen lisää loukkaantumisvaaraa esim. kompastumisen tai liukastumisen takia.

• Leikkaa rinnettä poi kittais - suuntaan, ei koskaan ylös-tai alaspäin ajaen. Näin ruohonleikkuri ei voi ajaa päällesi, jos kaadut tai menetät laitteen hallinnan rinteessä.

• Ole erityisen varovainen muuttaessasi ajosuuntaa rinteessä, jotta et menetä ruohonleikkurin hallintaa.

• Muista olla varovainen liikkuessasi taaksepäin ja vetäessäsi ruohonleikkuria. Kompastuminen aiheuttaa vaaratilanteen!
• Ole erityisen varovainen, kun käännät ruohonleikkurin tai vedät sitä itseäsi päin.
• Sammuta moottori tai kytke leikkuuterä pois päältä, kun kallistat ruohonleikkuria työntäessäsi sitä muiden kuin ruohopintojen yli ja kun työnnät ruohonleikkuria leikkualueelle tai sieltä pois.
• Älä koskaan käytä ruohonleikkuria vaurioituneiden suojavarusteiden tai suojasäleikköjen kanssa tai ilman suojavarusteita, esim. ilman poistoluukkua tai ruohonkeruuvarustusta.

• Käynnistä ruohonleikkuri varovasti. Pidä jalkaterät riittävän etäällä leikkuuteristä.

• Aseta laite tasaiselle alustalle käynnistystä varten. Moottoria käynnistettäessä laitetta ei saa kallistaa.

• Pidä sivulliset pois vaara- alueelta.
• Älä avaa poistoluukkua tai tyhjennä ruohonkeruu - säiliötä, kun moottori on käynnissä. Pyörivä terä voi aiheuttaa vammoja.
• Loukkaantumisvaara! Älä vie käsiä tai jalkoja pyörivien osien lähelle! Pysy etäällä poistoaukosta. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli.
• Älä koskaan nosta tai kanna ruohonleikkuria moottorin käydessä.
• Älä koskaan kiinnitä mitään työntöaisaan (esim. työvaatteita).
• Sammuta moottori ja vedä
  sytytystulpan pistoke irti:
• Ennen kuin korjaat jumiutumiseen johtaneet viat tai poistat tukokset poistokanavasta.

• Kun terä on osunut vieraaseen esineeseen. Terä täytyy tarkastaa mahdollisten vaurioiden varalta.
• Ennen ruohonleikkurin tarkastamista, puhdistamista tai huoltamista.
• Jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti. Vaatii välittömän tarkastuksen.
• Poistuessasi ruohonleikkurin luota.
• Ennen tankkaamista.
• Huomaa, että terä pyörii vielä muutaman sekunnin moottorin sammuttamisen jälkeen.
• Käyttäjän alaikäraja voi olla säädetty paikallisissa määräyksissä.
• Pidä moottori ja pakoputki puhtaana ruohosta, lehdistä ja ulosvaluvasta öljystä palovaaran välttämiseksi.
• Bensiniikäyttöisiä VIKING- ruohonleikkureita ei saa käyttää turvallisuussyistä jyrkkyydeltään yli 25° (46,6 %) rinteissä. Rinteitä saa leikata vain poikittai s - suun taan. Ei ylös- tai alaspäin ajaen, koska tällöin on vaarana menettää ruohonleikkurin hallinta.

Loukkaantumisvaara!

Rinteen 25° jyrkkyys vastaan 46,6 cm nousua vaakapinn asta 100 cm pituisella matkalla.

Kun laitetta käytetään rinteissä, moottorin riittävän tehokkaan voitelun varmistamiseksi on noudatettava lisäksi mukana toimitetun moottorin käyttöoppaan neuvoja.

Kuljetus

Työskentele aina käsineitä käyttäen, jotta laitteen

teräväreunaiset ja kuumat osat eivät aiheuta vammoja.

• Ennen kuljetusta pysäytä laite, vedä sytytystulpan pistoke irti ja odota terien pysähtymistä.
• Kuljeta laitetta vain moottori jäähtyneenä ja polttoainesäiliö tyhjänä.
• Kanna laitetta vain toisen henkilön kanssa.

• Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).

• Varmista laite kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (hihnoilla, vaijereilla tms.).

• Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.

Huolto ja korjaukset

Sytytystulpan pistoke on vedettävä irti ennen kaikkia

laitteeseen kohdistuvia töitä.

Suorita vain sellaisia huoltotöitä, jotka on kuvattu käyttöohjeissa. Jätä kaikki muut työt ammattiliikkeen tehtäväksi.

VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING-liikkeessä.

Käytä vain laadukkaita työkaluja, tarvikkeita ja varaosia.

Muuten seurauksena voi olla laitteen vauriot ja tapaturmat henkilövahinkoineen.

VIKING suosittelee käyttämään alkuperäisiä VIKING-työkaluja, tarvikkeita ja varaosia. Näiden ominaisuudet vastaavat laitteen ja käyttäjien vaatimuksia.

• Huolehdi siitä, että mutterit, pultit ja ruuvit ovat pitävästi paikoillaan, jotta laite pysyy aina käyttökunnossa.
• Jos terä tai ruohonleikkuri on törmännyt esteeseen tai vieraaseen esineeseen, ruohonleikkuri on sammutettava ja se on tarkastettava.
• Ruohonleikkuria ei saa ottaa käyttöön, jos kampiakseli on vaurioitunut tai vääntynyt.

Vialliset osat voivat aiheuttaa vammoja!

• Tarkasta ruohonkeruu - varustus säännöllisin välein kulumisen, vaurioiden tai toimimattomuuden varalta.
• Korvaa kuluneet tai vaurioituneet osat turvalli - suussyistä uusilla osilla.

Varoitus - bensiini on myrkyllistä ja helposti syttyvää

• Säilytä bensiiniä vain asianmukaisissa säiliöissä.
• Säilytä ja käytä bensiiniä

kaukana kipinöistä,

avotulesta, lämpölähteistä ja ytytyslähteistä.

• Kun kuljetat laitetta, polttoainesäiliön tulee olla tyhjä tai polttoainehana suljettuna (mikäli varustettu sellaisella).
• Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana.
• Älä täytä polttoainesäiliötä aivan täyteen, vaan n. 4 cm täyttöputken reunan ala - puolelle, jotta poltto aineelle jää tilaa laajentua.
• Tee tankkaus ennen moottoriin käynnistystä. Moottorin käydessä tai koneen ollessa kuuma polttoainesäiliön korkkia ei saa avata eikä bensiiniä lisätä.
• Jos bensiiniä on päässyt läikkymään yli, käynnistä moottori vasta sitten, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi).

• Polttoaineputki, -hana, -säiliö, -säiliön kansi ja liitännät on turvallisuussyistä tarkastettava säännöllisesti vaurioiden ja vuotojen varalta ja vaihdettava tarvittaessa (käänny ammattilikkeen puoleen, VIKING suosittelee VIKING-huoltoliikettä).

• Anna huoltokorjaamon vaihtaa vaurioituneet äänenvaimentimet ja suojapellit uusiin.

• Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.
• Anna moottorin jäähtyä, ennen kuin jätät laitteen suljettuun tilaan.
• Älä muuta moottorin perussäätöä äläkä käytä sitä ylikierroksilla.
• Moottorikäyttöinen laite tuottaa myrkyllisiä pakokaasuja heti moottorin käynnistämisen
  tuottaa myrkyllisiä pakokaasuja heti moottorin käynnistämisen
  jälkeen. Älä koskaan käytä moottorilla varustettua laitetta suljetuissa tai huonosti tuuletetuissa tiloissa.
• Polttoainesäiliön tyhjennys on tehtävä ulkona (aja tyhjäksi).

Myrkylliset kaasut aiheuttavat hengenvaaran!

Kuvamerkkien selitykset

Lue käyttöohjeet ennen käyttöönottoa.

Pidä sivulliset pois vaara-alueelta.

Irrota sytytystulpan pistoke ennen leikkuuterään kohdistuvia töitä, ennen huolto- ja puhdistustöitä ja ennen kuin poistut ruohonleikkurin luota.

Terä pyörii muutaman sekunnin sammuttamisen jälkeen.

MB 443 T, MB 448 TX Moottorin käynnistys

MB 448, MB 448 T Moottorin käynnistys

MB 443 T, MB 448 TX Moottorin pysäytys

MB 448, MB 448 T Moottorin pysäytys

MB 443 T, MB 448 TX Vedon kytkentä

MB 448 T Vedon kytkentä

Laitekuvaus

Laitekuvaus

1

A Työntöaisan yläosa

B Moottorin pysäytyssanka

C Käynnistysnaru

D Ruohonkeruusäiliön yläosa

E Ruohonkeruusäilion alaosa

F Työntöaisan alaosa

G Pyörät

H Runko

I Leikkuukorkeuden säätö etuakselilla

J Moottori

K Leikkuukorkeuden säätö taka-akselilla

L Poistoluukku

M Johtopidike

N Kiristyskahva

O Kaapeliohjain

P Täyttömäärän osoitin

Q Pyörävedon kytkentävipu MB 443 T, MB 448 T, MB 448 TX

Toimitussisältö

2

Kohta Nimike Kpl

1 Peruslaite 1
2 Tulppa 2
3 Ruuvi 2
4 Kaapeliohjain 1 (MB 448 T 2)
5 Kiristyskahva 2
6 Ruohonkeruusäilion yläosa 1
7 Ruohonkeruusäilion alaosa 1
8 Lukkopelti 2
9 Johtopidike / Johtoside 1 (MB 448 T 2)
• Käyttöohjeet 1
• Moottorin käyttöohjeet 1

Ruohonleikkurin käyttö - kuntoon valmistelu

Työntöaisan asennus

3

2= Tulpat painetaan molempiin
13= työntöaisan alaosiin (oikea ja vasen).
3= Ruuvi asetetaan aukon läpi
4= kaapeliohjaimeen ja
15= moottorin pysäytysjohto ja
14= pyörävedon johto (vain malleissa MB 443 T, MB 448 T, MB 448 TX) kiinnitetään kaapeliohjaimeen.
A= Työntöaisan yläosa asetetaan molempiin työntöaisan alaosiin.
3= Ruuvi (kaapeliohjaimen kanssa) jasetetaan sisältä ulospäin reikiin ja ruuvataan kiinni
5= kiristysokahvojen kanssa

OHJE

Sorvattu kohta kierteissä estää kiristyskahvoja irtoamasta kokonaan ruuveista (katoamissuoja).

Johto kiinnitetään

9= johtopidikkeellä (MB 443 X johtoside) työntöaisan alaosaan kuvan mukaisesti.

Työntöaisan kääntäminen:

Työntöaisa voidaan kääntää laitteen puhdistusta, tilaa säästävää kuljetusta ja säilytystä varten.

HUOMIO

Loukkaantumisvaara!

Moottori pitää pysäyttää ja sytytystulpan pistoke irrottaa ennen kokoontaittamista. Työntöaisan yläosaa ei saa kuormittaa (esim. ripustamalla työvaatteita työntöaisan päälle).

Puristumisvaara!

Kiertokahvoja avattaessa työntöaisan yläosa voi taittua. Pitele työntöaisan yläosaa (A) toisella kädellä yläasennossa, kun avaat kiertokahvoja.

Käynnistysnarun kiinnitys

Paina

B= moottorin pysäyty s - sankaa 1, jotta saat moottorijarrun avatuksi.

C= Käynnistysnaru vedetään hitaasti ulos ja kiinnitetään

16= naruohjaimeen.

OHJE

Paina lukkopeltiä niin paljon sisään, kunnes se napsahtaa itsestään kiinni kiinnityspulttiin.

Tee ruohonkeruusäiliön asennus vastakkaisella puolella samalla tavalla.

Ruohonkeruusäiliön asennus

6= Ruohonkeruusäiliön yläosa ja

7= ruohonkeruusäilion alaosa asetetaan tasaiselle alustalle. Ruohonkeruusäilion yläosa kiinnitetään

17= korvakkeiden kanssa

18= kiinnityspultteihin ruohonkeruusäiliön alaosaan. Korvake painetaan alas ja

8= lukkopelti ohjataan kiinnityspulttien aukkoihin. Paina lukkopeltiä voimakkaasti sisäänpäin.

Sulje ruohonkeruusäiliö ja napsauta ruohonkeruusäiliön yläosa kevyesti painamalla kiinni ruohonkeruusäiliön alaosaan.

Ruohonkeruusäiliön kiinnitys ja irrotus

HUOMIO

Loukkaantumisvaara!

Moottorin täytyy olla sammutettu, kun ruohonkeruusäiliö kiinnitetään tai irrotetaan.

L= Poistoluukku vedetään ylös.

Kiinnitys:

Ruohonkeruusäiliö kiinnitetään

19= aukkojen kohdalta laitteen asiaankuuluviiin

20= lukitushakoihin. Poistoluukku ohjataan kädellä alas ruohonkeruusäiliöön asti.

Irrotus:

Irrota ja poista ruohonkeruusäiliö lukitushaoista.

Sulje poistoluukku jälleen kädellä.

Leikkuukorkeuden säätö

HUOMIO

Loukkaantumisvaara!

Leikkuukorkeuden säätämistä varten moottori täytyy sammuttaa.

Voit säätää 7 erilaista leikkuukorkeutta 23 - 70 mm välillä.

Tavallisimmin käytetään leikkuutasoa 2 - 6.

1. taso = matalin leikkuukorkeus

2. taso = suurin leikkuukorkeus

I= Etuakselin korkeuden säätövipu sijaitsee vasemman etupyörän kohdalla.

K= Taka-akselin korkeuden säätövipu sijaitsee vasemman takapyörän kohdalla.

I= Etuakselin säätövipua ja K= taka-akselin säätövipua painetaan ensin pyörän suuntaan, sitten niiden annetaan lukittua haluttuuun asentoon (= leikkuukorkeus).

Leikkuukorkeuden ilmaisimet sijaitsevat säätövipujen vieressä rungon ja ruohonkeruusäiliön kohdalla.

OHJE

Etuakselin ja taka-akselin leikkuukorkeus tulee säätää samaksi. Erilainen leikkuukorkeus huonontaa ruohonkeruutehoa.

Polttoaine ja moottoriöljy

Moottoriöljy:

Laita moottoriin öljyä ennen ensimmäistä käynnistyskertaa (öljynmittatikku)! Käytettävän moottoriöljyn ja täyttömäärän näet moottorin käyttöohjeista.

Moottoriöljyn tarkastus:

Suorita täyttömäärän tarkastus sään - nöllisesti.

Anna ruohonleikkurin seistä kaksi minuuttia vaakasuo - rassa asennossa, jotta öljy pääsee valumaan moottorin pohjalle. Ruuvaa öljyn - mittatikku kokonaan sisään öljytason mittaa miseksi. Öljyn taso tulee olla mittatikun merkityllä alueella.

Polttoaine:

Suositus: Käytä lyijytöntä 95-oktaanista polttoainetta.

Turvalaitteisto

Moottorin

pysäytyssanka

Ruohonleikkurit

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T,

MB 448 TX on varustet moottorin pysäytysmekanismilla.

Kun päästät irti

B= moottorin pysäytyssan - gasta, moottori sammuu välittömästi ja leikkuuterä pysähtyy muutamassa sekunnissa.

Ohjeita ruohonleikkuuta varten

OHJE

Nurmikosta tulee kaunis ja tuuhea leikkaamalla se usein.

Älä leikkaa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska muutoin nurmikko kuivuu ja kulottuu auringon vaikutuksesta!

Leikkuujälki on sitä kauniimpi, mitä terävämpää terää käytetään. Teroita siksi terä säännöllisesti (huoltokorjaamo).

Älä leikkaa märkää ruohoa eikä sateella!

Käytä turvallisuussyistä aina kunnossa olevaa ruohonkeruusäiliötä.

Ruohonleikkuu rinteissä

Bensiinikäyttöisiä VIKING- ruohonleikkureita ei saa käyttää turvallisuussyistä jyrkkyydeltään yli 25° (46,6 %) rinteissä. Rinteitä saa leikata vain poikittai s - suun taan. Ei ylös- tai alaspäin ajaen, koska tällöin on vaarana menettää ruohonleikkurin hallinta.

Loukkaantumisvaara!

Rinteen 25° jyrkkyys vastaan 46,6 cm nousua vaakapinn - asta 100 cm pituisella matkalla.

Kun laitetta käytetään rinteissä, moottorin riittävän tehokkaan voitelun varmistamiseksi on noudatettava lisäksi mukana toimitetun moottorin käyttöoppaan neuvoja.

Käyttöönotto

HUOMIO

- Tarkasta laitteen käyttöalue kokonaisuudessaan ja poista nurmelta kaikki kepit, rautalangat ja muut vieraat esineet.

• Tee tankkaus ennen moottoriin käynnistystä. Moottorin käydessä tai koneen ollessa kuuma polttoainesäiliön korkkia ei saa avata eikä tankata bensiiniä.
• Käynnistä laite varovasti. Pidä jalkaterät riittävän etäällä leikkuuteristä.
• Loukkaantumisvaara! Älä vie käsiä tai jalkoja pyörivien osien lähelle.
• Ruohoa leikattaessa on aina käytettävä tukevia jalkineita ja pitkiä housuja. Älä leikkaar ruohonleikkurilla paljain jaloin tai kevyillä sandaaleilla.
• Älä käytä ruohonleikkuria, kun muita henkilöitä (erityisesti lapsia) tai eläimiä oleskelee lähietäisyydellä.

Moottorin käynnistys

MB 443, MB 443 T, MB 443 X, MB 448 TX

Kun käynnistät kylmän moottorin, paina ensin

21= rikastinta kolme kertaa.

Rikastinta ei yleensä tarvitse käyttää, kun lämmin moottori käynnistetään uudelleen.

Kylmällä ilmalla voi kuitenkin olla tarpeen painaa rikastinta uudelleen (kolme kertaa), jos moottori käynnistetään uudestaan.

Rikastinta täytyy painaa kolme kertaa myös silloin, kun laite käynnistetään uudelleen tyhjäksi ajetun polttoainesäiliön tankkauksen jälkeen.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= Moottorin

pysäytyssankaa painetaan työntöaisan yläosaa vasten.

OHJE

Älä käynnistä moottoria korkeassa ruohikossa tai matalimmalla leikkuukor - keudella, koska se vai - keuttaa moottorin käynnistämistä.

C= Käynnistysnaru vedetään hitaasti ulos tuntuvaan vastukseen asti. Sen jälkeen vedetään voimak kaasti käsivarren pituu delta. Ohjaa naru rauhallisesti takaisin, jotta käynnistin saa kelattua se hitaasti rullalle. Näin tehdään niin kauan kunnes moottori käynnistyy.

OHJE

Moottori käy kiinteän kaasuasennon ansiosta aina optimaalisella käyttökierrosluvulla.

Moottorin sammutus

Moottori sammutetaan päästämällä irti

B= moottorin pysäytyssan - gasta. Moottori ja terä pysähtyvät muutamassa sekunnissa.

Vedon kytkentä MB 443 T, MB 448 T, MB 448 TX

Vedä

Q= vedon kytkentävivusta: Ruohonleikkurin veto kytkeytyy päälle. Etenemisnopeus: 3,5 km/h

Päästä irti vedon kytkentävivusta: Ruohonleikkurin veto kytkeytyy pois päältä.

Ruohonkeruusäiliön tyhjennys

HUOMIO

Loukkaantumisvaara!

Sammuta moottori aina ennen ruohonkeruusäiliön irrotusta.

Jos täyttömäärän osoitin sulkeutuu (SEIS-asento), ruohonkeruusäiliö on täynnä ja täytyy tyhjentää.

Avaa ruohonkeruusäiliö

22= lukituskorvakkeesta ja käännä säiliön yläosa ylös.

Käännä täysi ruohonkeruusäiliö takaosan varaan. Ruohonkeruusäiliö voidaan tyhjentää mukavasti

24= alaosan kahvan ja 23= yläosan kahvan avulla.

Käännä yläosa tyhjennyksen jälkeen kiinni ja napsauta se jälleen paikalleen.

Huolto

HUOMIO

Vedä sytytystulpan pistoke irti kaikkien huoltotöiden ja terään kohdistuvien töiden yhteydessä.

Älä kosketa terää, ennen kuin se on pysähtynyt kokonaan. Suorita huolto- ja puhdistustyöt vasta sitten, kun moottori on jäähtynyt.

Loukkaantumisvaara! Työskentele aina hansikkaiden kanssa.

Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. VIKING suosittelee teettämään huoltotyöt ja korjaukset aina VIKING- liikkeessä.

VIKING suosittelee käyttämään alkuperäisiä VIKING-varaosia.

Laitteen puhdistus

Huoltoväli:

Jokaisen käyttökerran jälkeen

Puhdista laite perusteellisesti ruohonleikkuun jälkeen. Huolellinen käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää. Puhdista leikkurin alapuoli harjalla ja vedellä. Irrota kiinnijuuttuneet ruohotukot rungosta ja poistokanavasta etukäteen puutikun avulla. Puhdista leikkuuterä.

Älä koskaan suuntaa vesisuihkua moottorin osia, tiivisteitä, laakerikohtia tai sähköisiä rakenneosia (esim. kytkimet) kohti. Tästä voi aiheutua kalliita korjaustoimenpiteitä.

Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja, ja heikentää siten VIKING- laitteesi turvallista toimintaa. Jos lika ei irtoa vedellä, harjalla tai liinalla, VIKING suosittelee erikoispuh - distusaineen (esim. STIHL- erikoispuhdistusaineen) käyttöä.

Huomaa:

Kallista ruohonleikkuri ylös etupuoleltaan puhdistuksen ja huoltotöiden yhteydessä. Älä kallista sivulle, koska silloin bensiini pääsee valumaan ulos.

Tyhjennä polttoainesäiliö (aja tyhjäksi) ennen ylöskallistusta, löysää kiristyskahvat ja kohota poistoluukkua.

Polttomoottori

Huoltoväli:

Katso moottorin käyttöohjeet

Huomioi moottorin käyttöohjeissa olevat käyttö- ja huolto-ohjeet Pitkän käyttöiän varmistamiseksi on erityisen tärkeää, että moottorissa on aina riittävästi öljä ja että öljy ja ilmansuodatin vaihdetaan säännöllisesti.

Jäähdytysrivat täytyy pitää aina puhtaina, jotta moottorin jäähdytys toimii moitteettomasti.

Pyörät ja pyöräveto

Pyörien kuulalaakerit eivät kaipaa huoltoa.

Vaihteisto ei kaipaa huoltoa.

Leikkuuterän huolto

HUOMIO

Loukkaantumisvaara!

Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen (VIKING suosittelee VIKING jälleenmyyjää).

VIKING suosittelee käyttämään alkuperäisiä VIKING varaosia.

Huoltoväli:

Ennen jokaista käyttökertaa

Kallista ruohonleikkuri

puhdistusasentoon.

26= arkasta leikkuuterän vauriot (urat tai säröt) ja kuluneisuus ja vaihda tarvittaessa.

Kulumisrajat:

Terän paksuuden tulee olla joka kohdasta vähintään

2 m m . (Tarkastetaan työntömitalla).

Teroitettaessa leikkuusärmiä saa hioa enintään 5 m m .

Aseta tarkistusta varten

33= viivain terän etureunalle ja tarkasta kuluneisuus.

HUOMIO

Jos ruohonleikkuriin ei ole asennettu mukana toimitettua terää, vaan esim. lisävarusteena saatava allesilppuava terä, noudatetaan tätä koskevia eri kulumisrajoja.

HUOMIO

Loukkaantumisvaara!

Kulunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava.

Terät kuluvat eri lailla niiden käyttöpaikan ja käytön keston mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin.

Vaihda leikkuuterän vaihdon yhteydessä aina myös teräruuvi (27), lukkolevy (29).

Leikkuuterän teroitus

Huoltoväli:

25 käyttötunnin välein

Mikäli leikkuujälki huononee ajan mittaan, siihen on todennäköisesti syynä terän tylsyminen.

Leikkuuterän irrotus

Käytä irrotukseen

25= puupölkkyä (n. 60 x 60 mm), jolla saat pidettyä

26= leikkuuterästä vastaan.

27= Teräruuvi avataan.

Leikkuuterän teroitus

Leikkuuterän teroituksessa täytyy huomioida seuraavat kohdat:

- Jäähdytä leikkuuterää teroituksen yhteydessä, esim. vedellä. Terä ei saa sinistyä, koska muutoin sen leikkuukestävyys vähenee.

• Teroita terä tasaisesti epätasapainon aiheuttaman tärinän välttämiseksi.
• Tarkasta terä ennen asennusta vaurioiden varalta. Terä pitää vaihtaa uuteen, jos havaitaan uria tai säröjä, jos leikkuusärmiä on teroitettu yli 5 mm tai jos terä on jostain kohdasta ohuempi kuin 2 mm (kulumisrajat).

Leikkuuterän asennus

Asenna leikkuuterä paikalleen ylöstaivutetut reunat ylöspäin.

Käytä asennukseen

25= puupölkkyä (n. 60 x 60 mm), jolla saat pidettyä
26= leikkuuterästä vastaan. Leikkuuterä asetetaan
28= teräholkkiin ja kiristetään
27= teräruuvin ja
29= aluslevyn kanssa 60 - 65 Nm tiukkuuteen.

HUOMIO

Noudata ohjeenmukaista teräruuvin kiristystiukkuutta, jotta leikkuuterä tulee varmasti kunnolla kiinni.

Lukkolevy (29) uusitaan aina terän kiinnityksen yhteydessä.

Teräruuvi (27) lukitaan lisäksi Loctite 243:lla.

Pyörävedon

kytkentävaijerin säätö MB 443 T, MB 448 T, MB 448 TX

Huoltoväli:

Tarvittaessa (veto ei kytkeydy päälle vedon kytkentävivun ollessa vedettynä)

Uusissa laitteissa vaijerin säätö on oikein.

Vaijeri täytyy tarvittaessa säätää kytkimen kulumisen tai vaijerin pituuden muuttumisen vuoksi.

HUOMIO

Loukkaantumisvaara!

Jos vedon kytkentävaijeri säädetään virheellisesti, ruohonleikkuri voi lähteä tahattomasti liikkeelle jo käynnistyksen yhteydessä ja aiheuttaa näin henkilö- ja esinevahinkoja.

Säätö pitää suorittaa uudelleen (käänny tarvittaessa ammattiliikkeen puoleen, VIKING suosittelee VIKING-huoltokorjaamoa).

18 19

Oikea säätö:

Vetävien pyörien täytyy lukkiutua suunnilleen vivun liikeradan ensimmäisen kolmanneksen jälkeen.

Käytä pyörävedon kytkentävipua ja vedä ruohonleikkuria samalla taaksepäin.

MB 443 T, MB 448 TX

30= Vastamutteri avataan.
31= Säätöruuvia kierretään ulos, kunnes säätö on saatu oikeaksi.
31= Säätöruuvi varmistetaan
30= lukkomutterilla.

MB 448 T

Säätö tehdään työntöaisan yläosassa olevalla

32= säätöruuvilla.

Säätöruuvin kiertäminen

"+"-suuntaan lisää

vaijerin kireyttä,

kiertäminen "-"

suuntaan vähentää kireyttä.

HUOMIO

Loukkaantumisvaara!

Jos vetävät pyörät lukkiutuvat taaksepäin vedettäessä jo silloin, kun vedon kytkentävipua ei paineta, tällöin vaijeri on väärin säädetty ja ruohonleikkurin veto on jatkuvasti päällä.

Säätö täytyy tehdä uudelleen (käänny tarvittaessa valtuutetun ammattiliikkeen puoleen).

Talvisäilytys

Laittaessasi ruohonleikkurin pitemmäksi aikaa säilytykseen:

• Puhdista huolellisesti moottorin ja ruohonleikkurin ulkopuoliset osat, erityisesti jäähdytysr
• Öljyä tai rasvaa hyvin kaikki liikkuvat osat.
• Tyhjennä polttoainesäiliö ja kaasutin (esim. ajamalla tyhjäksi).

- Ruuvaa sytytystulppa irti ja täytä n. 3 ml moottoriöljyä sytytystulpan aukon kautta moottoriin. Pyöräytä moottoria muutamia kertoja ilman sytytystulppaa.

Huomio:

Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä. Kierrä sytytystulppa jälleen kiinni.

• Vaihda öljyt.
- Peitä moottori hyvin ja jätä ruohonleikkuri normaaliin asentoonsa kuivaan ja pölyttömään säilytystilaan.

Säilytys

Säilytystilan täytyy olla kuiva ja pölytön. Ruohonleikkuria tulee säilyttää lasten ulottumattomissa.

Mahdolliset toimintahäiriöt tulee korjata aina ennen säilytykseen laittoa, jotta laite on jatkuvasti käyttövarmassa kunnossa.

Tyhjennä polttoainesäiliö ja kaasutin (esim. ajamalla tyhjäksi).

Varaosat

Leikkuuterä

MB 443, MB 443 C,

MB 443 T, MB 443 X

6336 702 0100

Leikkuuterä

MB 448, MB 448 T,

MB 448 TX

6356 702 0100

OHJE

Kiinnityselementit leikkuuterää varten (esim. teräruuvi, lukkolevy) pitää uusia terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa VIKING myyjältä.

Ympäristönsuojelu

Ruohojäte ei kuulu roskien joukkoon, vaan se tulee kompostoida.

Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää asianmukaisesti.

Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä. Siksi loppuunkäytetty laite tulee toimittaa kierrätyskeskukseen.

Kulumisen minimointi ja vaurioitumisen estäminen

Tärkeitä huolto- ja hoito- ohjeita

bensiinikäyttöistä ruohonleikkuria varten

Noudata seuraavia ohjeita välttääksesi laitteen vaurioitumisen ja liiallisen kulumisen:

1. Kuluvat osat

Monet laitteiden osat altistuvat kulumiselle myös normaalissa, ohjeenmukaisessa käytössä ja ne täytyy vaihtaa oikeaan aikaan käyttötavasta ja käytön kestosta riippuen.

Näihin osiin kuuluvat esimerkiksi:

• terä
• ruohonkeruusäiliö
• kiilahihna (malleissa

2. Näiden käyttöohjeiden määräysten noudattaminen

VIKING-laitteen käyttö, huolto ja säilytys on tehtävä niin huolellisesti kuin näissä käyttöohjeissa on selostettu. Moottorinvalmistajan käyttöoppaassa on tiedot bensiinistä ja moottoriöljystä. Käyttäjä on itse vastuussa kaikista vaurioista, jotka ovat aiheutuneet turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.

Tämä koskee erityisesti seuraavia kohtia:

- tuotteen määräysten vastainen käyttö

- tuotteeseen ilman VIKINGin hyväksyntää tehdyt muutokset

- Työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja.

- tuotteen käyttö urheilutilaisuuk sissa tai kilpailuissa

- tuotteen jatketusta käytöstä viallisilla rakenneosilla syntyvät seurannaisvauriot

3. Huoltotyöt

Kappaleessa "Huolto" selostetut työt tulee tehdä säännöllisesti. Ne huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.

VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING-liikkeessä.

VIKING-liikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.

Jos nämä työt jätetään tekemättä, seurauksena voi ilmetä vau rioita, joista käyttäjä vastaa itse.

Näitä ovat esimerkiksi:

- epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot

- heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot.

- vauriot, jotka johtuvat väärään aikaan tai puutteellisesti suoritetusta huollosta tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaamoissa.

Valmistajan CE-vaatimus - tenmukaisuusvakuutus

VIKING GmbH

vakuuttaa, että tässä mainittu kone

Polttomoottorilla varustettu ruohonleikkuri

Tuotemerkki: VIKING

Sarjatunnus: 6336

Tyyppi: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Sarjatunnus: 6356

Tyyppi: MB 448.0

MB 448.0 T

MB 448.0 TX

täyttää seuraavien EY-direktiivien vaatimukset:

Tuote on kehitetty ja

valmistettu seuraavien normien mukaisesti:

EN 836

Menetelmä, jolla

vaatimustenmukaisuus arvioitu: Liite VIII (2000/14/EC)

Tarkastuspaikan nimi ja osoite: TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Teknisten asiakirjojen laatimis- ja säilytyspaikka:

Johann Weiglhofer

VIKING GmbH

Mitattu äänentehotaso:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95 dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Taattu äänentehotaso:

96 dB(A)

Valmistusvuosi ja sarjanumero on merkitty laitteen tyyppikilpeen.

Langkampfen, 03.01.2011

VIKING GmbH

Weiglhofer

Tutkimus- ja tuotekehitysjohtaja

Vianetsintä

Häiriö Mahdollinen syy Korjaus KuvaSivu
- Moottori ei käynnisty - Moottorin pysäytyssanka ei ole painettuna- Polttoainesäiliössä ei ole poltto - ainetta; polttoaineputki tukossa- Huonolaatuista, likaista tai vanhaa polttoainetta säiliössä- Ilmansuodatin on likaantunut- Sytytystulpan pistoke vedetty irti sytytystulpasta; sytytysjohdin huonosti kiinni pistokkeessa- Sytytystulppa nokeentunut tai vaurioitunut; väärä tulpan kärkiväli- Moottorin sytytystulppa on "kastunut" useamman käynnistysyrityksen vuoksi- Ruohonleikkurin runko on tukkeutunut	- Paina moottorin pysäytyssanka työntöaisaa vasten- Tankkaa polttoainetta, puhdista polttoaineputki- Käytä aina lyijytöntä 95-oktaanista bensiiniä, puhdista kaasutin- Puhdista ilmansuodatin- Paina sytytystulpan pistoke paikalleen; tarkasta sytytysjohtimen ja pistokkeen välinen liitos- Puhdista tai vaihda sytytystulppa; sääädä tulpan kärkiväli- Kierrä sytytystulppa irti ja kuivaa se, vedä käynnistysnarusta useamman kerran tulpan ollessa irti- Puhdista ruohonleikkurin runko (vedä puhdistusta varten sytytystulpan pistoke irti)	8771011111119	119917
- Käynnistys vaikeaa tai moottorin teho heikkenee	- Ruohonleikkuu liian korkeassa tai liian märässä ruohikossa- Ruohonleikkurin runko on tukkeutunut- Ilmansuodatin on likaantunut- Sytytystulppa on nokeentunut- Leikkuuterä on tylsä tai kulunut- Vettä polttoainesäiliössä ja kaasuttimessa; kaasutin on tukossa	- Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi- Puhdista ruohonleikkurin runko (vedä puhdistusta varten sytytystulpan pistoke irti)- Puhdista ilmansuodatin- Puhdista sytytystulppa- Teroita tai vaihda leikkuuterä uuteen- Tyhjennä polttoainesäiliö, puhdista polttoaineputki ja kaasutin	691016

ks. moottorin käyttöohjeet

käänny tarvittaessa ammattiliikkeen puoleen, VIKING suosittelee VIKING-huoltollikettä.

Häiriö Mahdollinen syy Korjaus KuvaSivu
- Veto ei kytkeydy päälle vedon kytkentävipua painettaessa	- Vedon kytkentävaijeri säädetty väärin	- Säädä vedon kytkentävaijeri	11	18
- Moottori kuumenee - Jäähdytysrivat	ovat likaantuneet- Moottorissa on liian vähän öljyä	- Puhdista jäähdytysrivat- Lisää moottoriöljyä	97	179
- Voimakas tärinä käytön aikana	- Teräruuvit ovat löysällä- Moottorin kiinnitys on löystynyt- Terä on epätasapainossa virheellisen teroituksen tai murtuman vuoksi	- Kiristä teräruuvit (käänny tarvittaessa valtuutetun huoltoliikkeen puoleen)- Kiristä moottorin kiinnitysruuvit- Teroita (tasapainota) tai vaihda terä uuteen	10, ✕10	1616
- Epätasainen leikkuujälki, ruoho kellastuu	- Leikkuuterä on tylsä tai kulunut- Etenemisnopeus leikkuukorkeuden suhteen on liian suuri	- Teroita tai vaihda leikkuuterä uuteen- Vähennä etenemisnopeutta ja/tai valitse oikea leikkuukorkeus	106	168
- Poistokanava tukossa	- Leikkuuterä kulunut- Ruohonleikkuu liian korkeassa tai liian märässä ruohikossa	- Vaihda leikkuuterä uuteen- Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi(valitse oikea leikkuukorkeus)	106	168

ks. moottorin käyttöohjeet
käänny tarvittaessa ammattiliikkeen puoleen, VIKING suosittelee VIKING-huoltoliiketta.

Tekniset tiedot

Tuotemerkki: VIKING
	Yksikkö	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Sarjatunnus 6336 6336 6356 6356 Moottorin rakenne 4-tahtinen polttomoottori Moottorityyppi B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 / B&S Series 675 / B&S Series 550 B&S Series 450
Nimellisteho nimelliskierrosluvulla	kW-1/min	2,1-2900 / 2,3-2800 / 1,9-2900	2,1-2900	2,3-2800	2,3-2800 / 2,0-2800
Iskutilavuus	ccm	158 / 190 / 148	158	190	190 / 158
Polttoainesäiliö	I	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Leikkuukoneiston rakenne		Teräpalkki	Teräpalkki	Teräpalkki	Teräpalkki
Leikkuuleveys	cm	41	41	46	46
Leikkuukoneiston kierrosluku	1/min	2900 / 2800 / 2900	2900	2800	2800 / 2800
Direktiivin 2000/14/EC mukainen:
Taattu äänentehotaso L_WAd EN 836 mukainen:	dB(A)	96	96	96	96 / 96
Äänenpainetaso työpisteessä L_pA	dB(A)	82,5	82,5	84	84 / 83
Ilmoitettu tärinäarvo EN 12096 mukaan:
Mitattu arvo a_hw	m/s^2	6,30 / 5,24 / 5,10	6,64	5,00	5,00 / 5,09
Epävarmuus K	m/s^2	2,52 / 2,09 / 2,04	2,66	2,50	2,50 / 2,04
Mittaus EN 20 643 mukaan
Käynnistyslaite		Narukäynnistys	Narukäynnistys	Narukäynnistys	Narukäynnistys
Turvalaitteisto		Moottorin pysäytin	Moottorin pysäytin	Moottorin pysäytin	Moottorin pysäytin
Teräruuvin kiristystiukkuus	Nm	60 - 65	60 - 65	60 - 65	60 - 65
Pyörät edessä/takana	mm	180/180	180/200	180/200	180/200
Pyöräveto		-	1 eteenpäinajovaihde -		1 eteenpäinajovaihde
Leikkuukorkeus	mm	30-70	30-70	30-70	30-70
Ruohonkeruusäiliö	I	60	60	60	60
P/L/K	cm	146/46/102	146/48/102	149/50/102	149/50/102
Paino	kg	23 / 27 / 24	26	27	30 / 26

Huolto-ohjelma

Anna tämä käyttöopas VIKINGliikkeeseen, kun teetät VIKINGtuotteesi huoltotöitä.

VIKING-liike vahvistaa kohtaan "Huolto-ohjelma", että ohjeenmukaiset huoltotyöt on suoritettu asianmukaisesti.

Malli: MB

Sarjanumero:

Luovutus

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys:

Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys:

Päiväys: _________ VIKING-liikkeen leima Seuraava huolto Päiväys: _________

Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys:

Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys:

Päiväys: VIKING-liikkeen leima Seuraava huolto Päiväys:

Päiväys: _________ _________ _________ _________ VIKING-liikkeen leima Seuraava huolto Päiväys: _________ _________ _________ _________

Päiväys: _________ _________ _________ _________ VIKING-liikkeen leima Seuraava huolto Päiväys: _________ _________ _________

Päiväys: _________ _________ _________ _________ VIKING-liikkeen leima Seuraava huolto Päiväys: _________ _________ _________ _________

Kære kunde!

Savainošanas bistamiba!

Nuvalykite pjovimo peilj.

Kütus ja mootoriöli 7

Turvaseaded 7

teravate ja kuumade masinaosadega.
