MB 443 C - Muruniiduk VIKING - Tasuta kasutusjuhend

Mark	VIKING
Mudel	MB 443 C
Toote tüüp	Termiline muruniiduk
Mootor	B&S Series 550 4-taktiline
Nimivõimsus	2,3 kW 2800 p/min juures
Lõikelaius	41 cm
Lõikekõrgus	30 kuni 70 mm (7 astet)
Kogumiskott	60 liitrit
Mõõtmed (P/L/K)	146 x 46 x 102 cm
Kaal	27 kg
Kütusepaak	1,5 l
Garanteeritud helirõhutase L_WAd	96 dB(A)
Helirõhutase töökohal L_pA	82,5 dB(A)
Vibratsioon a_hw	5,24 m/s²
Käivitustüüp	Kaablikäivitus
Mootorpidur	Mootori seisukaar
Veosüsteem	Ei (mudel C)
Rattad	180 mm ees ja taga
Lõiketera tüüp	Standardne tera
Tera pingutusmoment	60-65 Nm
Mootoriõli	Vaata mootori juhendit
Maksimaalne kasutusnõlvak	25° (46,6 %)
Tera hooldus	Teritada iga 25 tunni järel, vahetada kui kulumine >5 mm
Garantii	Vastab EL direktiivile 2000/14/EÜ

Korduma kippuvad küsimused - MB 443 C VIKING

Kuidas käivitada muruniiduk MB 443 C?

Käivitamiseks vajutage ja hoidke mootori seisukaart vastu juhtrauda. Kui mootor on külm, vajutage kolm korda käivituspirni. Tõmmake käivituskaablit aeglaselt, kuni see takistab, seejärel tõmmake järsult. Laske kaabel õrnalt tagasi.

Kuidas mootorit seiskada?

Laske mootori seisukaar lahti. Mootor ja tera peatuvad mõne sekundi pärast. Oodake tera täielikku seiskumist enne mis tahes käsitsemist.

Kuidas reguleerida lõikekõrgust?

Seiskage mootor. Kasutage reguleerimishoobasid vasakul esi- ja tagarattal. Lükake hoob ratta poole ja lukustage see soovitud asendisse (7 taset 25 kuni 70 mm). Kõrgused on näidatud korpusel ja kogumiskotil.

Mida teha, kui mootor ei käivitu?

Kontrollige, et mootori seisukaar on aktiveeritud. Kontrollige kütusetaset, süüteküünalt, õhufiltrit. Kui mootor on uppunud, keerake küünal lahti, pühkige see puhtaks ja tõmmake ilma küünlata mitu korda käivituskaablist. Üksikasju vaadake mootori juhendist.

Kuidas muruniidukit puhastada?

Pärast iga kasutamist puhastage korpus ja väljaviske kanal harja ja veega. Ärge kasutage veejuga mootoril ega elektrilistel osadel. Alumise osa puhastamiseks kallutage muruniiduk ette (esirattad üles), olles eelnevalt kütusepaagi tühjendanud ja klapi üles tõstnud.

Kuidas tera hooldada?

Enne iga kasutamist kontrollige, et tera ei oleks praoline ega liiga kulunud (minimaalne paksus 2 mm). Teritage seda iga 25 kasutustunni järel. Eemaldamiseks kasutage puidust kiilu ja keerake kruvi lahti. Pärast teritamist paigaldage tagasi uue seibi ja pingutage momentvõtmega 60-65 Nm.

Millist õli mootoris kasutada?

Vaadake B&S Series 550 mootori juhendist õli tüübi ja koguse kohta. Kontrollige taset regulaarselt: asetage muruniiduk horisontaalseks 2 minutiks, keerake mõõtevarras täielikult sisse, tase peab olema viirutatud alal.

Kuidas muruniidukit talveks hoiustada?

Puhastage seade hoolikalt. Tühjendage paak ja karburaator (laske mootoril töötada kuni seiskumiseni). Määrige pöörlevad osad. Valage 3 ml mootoriõli süüteküünla avast, keerake mootorit käsitsi 2-3 korda. Paigaldage küünal tagasi. Hoidke kuivas ja tolmuvaeses kohas.

Mida teha, kui muruniiduk vibreerib ebanormaalselt?

Seiskage mootor kohe. Kontrollige, et tera kinnituskruvi on korralikult pingutatud (60-65 Nm). Kontrollige tera seisukorda: kui see on kõverdunud, praoline või liiga kulunud, vahetage see välja. Kui mootori kruvid on lahti, pingutage need.

Millised on saadaval olevad tarvikud ja varuosad?

Tavalised varuosad hõlmavad tera (viide 6336 702 0100 MB 443 jaoks), kinnituskruvid ja seibid. Kasutage ainult originaal VIKING varuosasid. Tarvikud nagu mulšimistera on saadaval volitatud VIKING edasimüüjate juures.

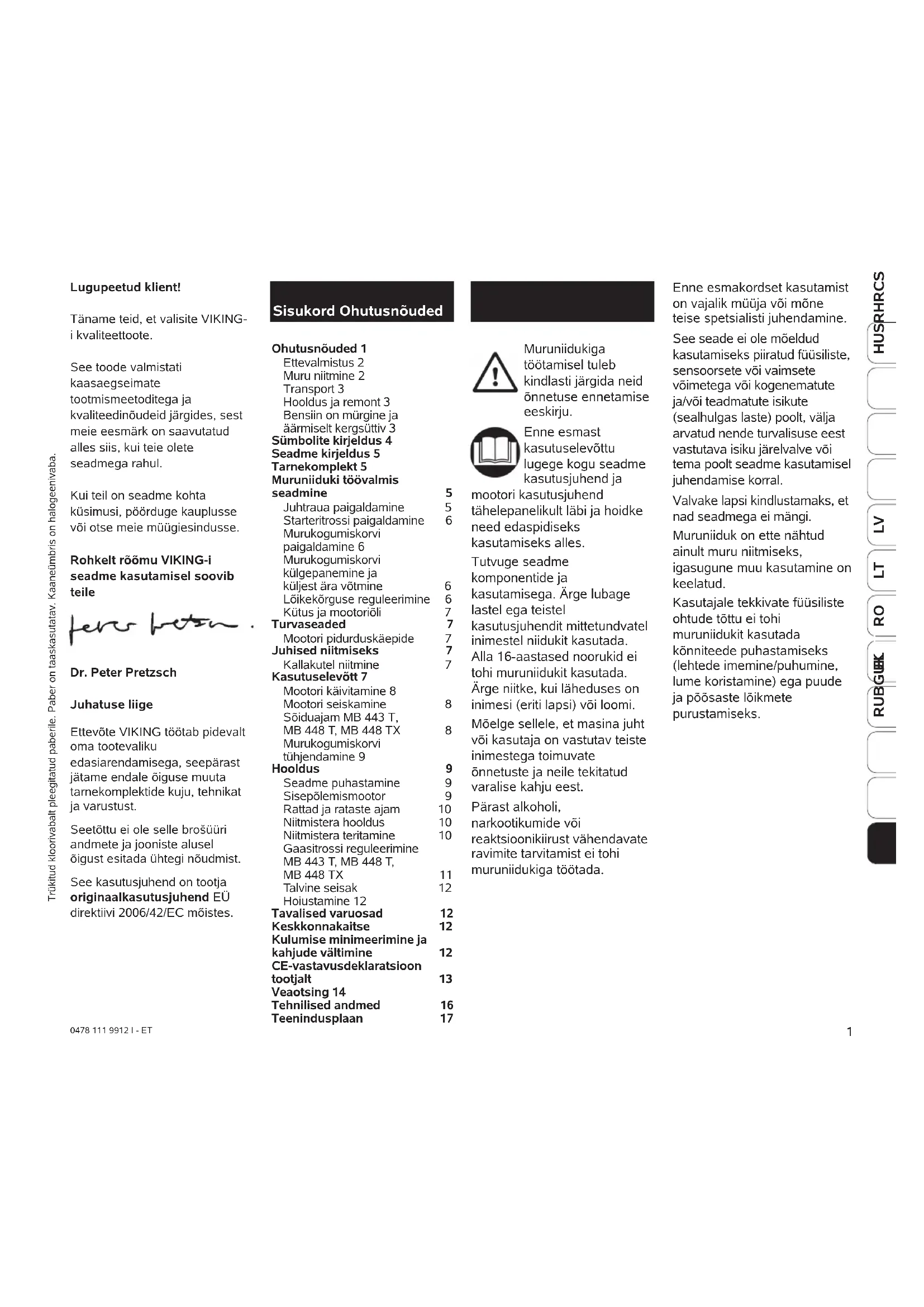

KASUTUSJUHEND MB 443 C VIKING

Täname teid, et valisite VIKING-i kvaliteettoote.

See toode valmistati kaasaegseimate tootmismeetoditega ja kvaliteedinõudeid järgides, sest meie eesmärk on saavutatud alles siis, kui teie olete seadmega rahul.

Kui teil on seadme kohta küsimusi, pöörduge kauplusse või otse meie müügiesindusse.

Rohkelt röömu VIKING-i seadme kasutamisel soovib teile

Dr. Peter Pretzsch

Juhatuse liige

Ettevõte VIKING töötab pidevalt oma tootevaliku edasiarendamisega, seepärast jätame endale õiguse muuta tarnekomplektide kuju, tehnikat ja varustust.

Seetõttu ei ole selle brošüüri andmete ja jooniste alusel õigust esitada ühtegi nõudmist.

See kasutusjuhend on tootja originaalkasutusjuhend EÜ direktiivi 2006/42/EC möistes.

Sisukord Ohutusnõuded

Ohutusnõuded 1

Ettevalmistus 2

Muru niitmine 2

Transport 3

Hooldus ja remont 3

Bensiin on mürgine ja

äärmiselt kergsüttiv 3

Sümbolite kirjeldus 4

Seadme kirjeldus 5

Tarnekomplekt 5

Muruniiduki töövalmis

seadmine 5

Juhtraua paigaldamine 5

Starteritrossi paigaldamine 6

Murukogumiskorvi

paigaldamine 6

Murukogumiskorvi

külgepanemine ja

küljest ära võtmine 6

Lõikekõrguse reguleerimine 6

Mootori pidurduskäepide 7

Juhised niitmiseks 7

Kallakutel niitmine

Kasutuselevött 7

Mootori käivitamine 8

Mootori seiskamine 8

Sõiduajam MB 443 T,

MB 448 T, MB 448 TX 8

Murukoqumiskorvi

tühjendamine 9

Hooldus 9

Seadme puhastamine 9

Sisepõlemismootor 9

Rattad ja rataste ajam 10

Niitmistera hooldus 10

Niitmistera teritamine 10

Gaasitrossi reguleerimine

MB 443 T, MB 448 T,

MB 448 TX 11

Talvine seisak 12

Hoiustamine 12

Tavalised varuosad 12

Keskkonnakaitse 12

Kulumise minimeerimine ja

kahjude vältimine 12

CE-vastavusdeklaratsioon

tootjalt 13

Veaotsing 14

Tehnilised andmed 16

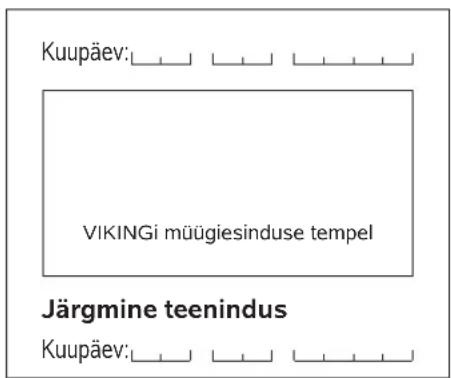

Teenindusplaan 17

Muruniidukiga töötamisel tuleb kindlasti järgida neid önnetuse ennetamise eeskirju.

Enne esmast kasutuselevõttu lugege kogu seadme kasutusjuhend ja

mootori kasutusjuhend tähelepanelikult läbi ja hoidke need edaspidiseks kasutamiseks alles.

Tutvuge seadme komponentide ja kasutamisega. Ärge lubage lastel ega teistel kasutusjuhendit mittetundvatel inimestel niidukit kasutada. Alla 16-aastased noorukid ei tohi muruniidukit kasutada. Ärge niitke, kui läheduses on inimesi (eriti lapsi) või loomi. Mõelge sellele, et masina juht või kasutaja on vastutav teiste inimestega toimuvate õnnetuste ja neile tekitatud varalise kahju eest.

Pärast alkoholi, narkootikumide või reaktsioonikiirust vähendavate ravimite tarvitamist ei tohi muruniidukiga töötada.

Enne esmakordset kasutamist on vajalik müüja või mõne teise spetsialisti juhendamine.

See seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogenematute ja/või teadmatute isikute (sealhulgas laste) poolt, välja arvatud nende turvalisuse eest vastutava isiku järelvalve või tema poolt seadme kasutamisel juhendamise korral.

Valvake lapsi kindlustamaks, et nad seadmega ei mängi.

Muruniiduk on ette nähtud ainult muru niitmiseks, igasugune muu kasutamine on keelatud.

Kasutajale tekkivate füüsiliste ohtude töttu ei tohi muruniidukit kasutada könniteede puhastamiseks (lehtede imemine/puhumine, lume koristamine) ega puude ja pōōsaste löikmete purustamiseks.

- Andke seade edasi (laenake seadet) ainult sellistele inimestele, kes on nimetatud mudeli ja selle käsitsemisega põhjalikult tuttavad; andke kasutusjuhend alati kaasa.

Ettevalmistus

• Niitmise ajal tuleb alati

kanda tugevaid, sügava mustriga jalatseid ja pikki

pükse. Ärge niitke paljajalu ega näiteks sandaalides.

- Kontrollige täielikult maa-ala, millel seadet kasutama hakatakse, ning eemaldage kõik kivid, kaikad, traadid, kondid ja muud võõrkehad.

- Enne kasutamist tuleb alati visuaalselt kontrollida, kas lõikeinstrument, kinnituskruvi ja kogu lõikeseadeldis on täiesti korras.

- Palun järgige muru niitmisel kommunaaleeskirjades lubatud tööaegu.

Muru niitmine

• Vältige märja muru niitmist. Märja muru tõttu on suurem önnetusoht (libisemisoht).
• Tootjal seadmele paigaldatud lülitusseadiseid ei tohi eemaldada ega sillata, nt lülitushooba juhtraua külge sidudes.
• Niitke ainult päevavalges või hea valgustusega.
• Hoolitsege kallakutel alati korraliku jalgealuse eest. Ärge niitke liiga järskudel nõlvadel, et mitte kaotada kontrolli seadme üle.
• Lükake seadet ainult kõndimise kiirusel. Seadme kiirel lükkamisel suureneb vigastusoht komistamise, libisemise vms tõttu.

• Niitke kallakuga risti, mitte kunagi üles- ega allamäge, et töötav muruniiduk teist üle ei veereks, kui kaotate seadme üle kontrolli või kukute.

• Olge eriti ettevaatlik, et te ei kaotaks kontrolli kallakul sõidusuunda muutes.

• Olge eriti tähelepanelik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht!
• Olge eriti ettevaatlik, kui pöörate niiduki ümber või tömbate seda enda poole.
• Seisake mootor või vabastage niitmistera, kui niidukit on vaja mujal kui murupinnal lükata või sõites kallutada ja kui te niidukit niitmispinnale või sellelt ära lükkate või niidukiga sõidate.
• Ärge kasutage kunagi niidukit, millel on kahjustatud kaitseseadised või kaitsevõ - red või on kaitseseadised ära võetud, nt ilma väljaviskeava luugita või ilma murukogumisseadiseta.

• Käivitage muruniiduk ettevaatlikult. Jälgige, et jalgade ja löikeinstrumenti vahe oleks piisavalt suur.

• Käivitamiseks asetage seade tasasele pinnale. Käivitamisel ei tohi seadet kallutada.

• Hoidke kolmandad isikud ohutsoonist eemal.
• Ärge avage väljaviskeava luuki ega tühjendage murukogumiskorvi, kui mootor töötab. Pöörlev tera vöib tekitada vigastusi.
• Vigastusoht! Ärge pange käsi ega jalgu pöörlevate detailide juurde ega alla. Hoidke end alati väljaviskeavast eemal. Pidage alati kinni juhtrauaga ette nähtud ohutust vahest.
• Ärge tõstke ega kandke töötava mootoriga niidukit.
• Ärge kunagi kinnitage esemeid juhtraua külge (nt tööriideid).
• Seisake mootor ja tömmake süüteküunlapistik välja järgmistel puhkudel:

- Enne kinnikiilunud osade vabastamist või väljaviskekanali ummistuste kõrvaldamist.

• Kui tera on läinud vastu võörkeha. Tuleb kontrollida, et lõikeinstrumentil poleks kahjustusi.
• Enne niiduki kontrollimist, puhastamist või selle juures tööde tegemist.
• Kui niiduk hakkab ebatavaliselt tugevalt vibreerima. Tuleb kohe kontrollida.
• Kui te lähete niidukist eemale.
• Enne kütusesegu lisamist.

löikeinstrument töötab pärast väljalülitamist täjeliku

seismajäämiseni veel möned sekundid.

• Kohalikes määrustes võib olla kindlaks määratud kasutaja miinimumvanus.
• Tulekahjuohu vältimiseks hoidke mootor ja summuti murust, lehtedest ja väljatilkuvast ölist (määrdest) puhtad.
• Ohutuse kaalutlustel ei tohi VIKING-i bensiinimootoriga muruniidukeid kasutada üle 25° (46,6%) tõusnurgaga kallakutel. Kallakutel võib niita ainult risti, mitte ülesvõi allamäge, et vältida muruniiduki üle kontrolli kaotamist. Vigastusoht!

25° kalle vastab 46,6 cm vertikaalsele tõusule 100 cm horisontaalse pinna puhul.

Mootori piisava õlitamise tagamiseks tuleb seadme kasutamisel kallakul kindlasti järgida mootoriga kaasasolevas kasutusjuhendis toodud andmeid.

Transport

Töötage alati kinnastega, et vältida vigastamist

• Enne transportimist lülitage masin välja, tömmake süüteküünla pistik välja ja oodake, kuni terad seisma jäävad.
• Transportige masinat ainult jahtunud mootoriga ja tühja kütusepaagiga.
  • Kandke masinat kahekesi.

• Kasutage pealelaadimisel sobivaid abivahendeid (rampe, tõsteseadmeid).

• Kinnitage masin laadimispinnale piisavalt dimensioonitud kinnitusvahenditega (rihmad, köied jne).

• Järgige transportimisel kohalikke eeskirju, iseäranis neid, mis puudutavad laadimisalustele paigutatud seadmete ohutust ja transporti.

Hooldus ja remont

Tömmake enne köiki töid seadme juures süüteküunlapistik

välja.

Tehke ainult neid hooldustöid, mida on kasutujuhendis kirjeldatud. Kõik muud tööd laske teha erikaupluses.

VIKING soovitab lasta hooldustöid ja remonti teha ainult VIKING-i erikauplustes. Kasutage ainult kvaliteetseid tööriistu, tarvikuid ja varuosi. Vastasel juhul on oht saada vigastusi või seadet kahjustada.

VIKING soovitab kasutada VIKING-i originaaltööriistu, -tarvikuid ja -varuosi. Nende omadused on optimaalselt seadme ja kasutaja nõudmistega kooskõlastatud.

• Et seade oleks turvalises töökorras, hoolitsege selle eest, et köik mutrid, poldid ja kruvid oleksid korralikult kinni.
• Kui lõikeinstrument või muruniiduk peaks minema mingi takistuse või võõrkeha vastu, tuleb niiduk kohe seisata ja asjatundlikult üle vaadata.
• Muruniidukit ei tohi kasutada, kui väntvõll on kahjustatud või kõver. Katkised detailid võivad vigastusi tekitada!
• Kontrollige korrapäraselt murukogumisseadet, et poleks kulumist, kahjustusi või funktsionaalsuse kadu.
• Ohutuse tagamiseks asendage kulunud või kahjustatud detailid.

Hoiatus – bensiin on mürgine ja äärmiselt kergsüttiv

• Hoidke bensiini ainult selleks ette nähtud anumates.
  • Hoidke bensiin eemal

lahtisest tulest, püsileegist, soojusallikatest ja süttimisallikatest.

• Transportige seadet siis, kui kütusepaak on tühi või kütusekraan (kui on olemas) on kinni.
• Tankige ainult vabas õhus ja ärge täitmise ajal suitsetage.
• Ärge pange kütusepaaki päris täis, vaid jätke u 4 cm täiteava äärest vabaks, et kütusel oleks ruumi paisuda.
• Bensiini tuleb lisada enne mootori käivitamist. Kui mootor töötab või masin on kuum, ei tohi paagi korki avada ega bensiini juurde valada.
• Kui bensiini läks maha, tehke bensiiniga kokkusaanud pinnad enne mootori käivitamist puhtaks. Vältige igasuguseid käivituskatseid, kuni bensiiniaurud on haihtunud (pühkige kuivaks).
• Ohutuse tagamiseks tuleb kütusevoolikut, kütusekraani, kütusepaaki, paagi korki ja ühendusi korrapäraselt kahjustuste ja lekete vastu kontrollida ning vajadusel asendada (pöörduge erikauplusse, VIKING soovitab VIKING-i erikauplust).

• Laske kahjustatud summutid ja kaitseplekid asendada.
- Ärge hoidke seadet hoones sees, kui seadme paagis on bensiini. Eralduvad bensiiniaurud võivad puutuda kokku lahtise tule või sädemetega ning süttida.
- Laske mootoril maha jahtuda, enne kui seadme kinnistesse ruumidesse paigutate.
- Ärge muutke mootori standardseadistust ja ärge keerake seda üle.
• Mootoriga seade eraldab

mürgiseid heitgaase kohe, kui mootor tööle hakkab. Need gaasid võivad olla löhnatud ja nähtamatud. Ärge kunagi kasutage mootorseadet kinnistes või halva ventilatsiooniga ruumides.

See on mürgistuse töttu eluohtlik!

- Kui paaki on vaja tühjendada, tuleb seda teha vabas ōhus (sõitke tühjaks).

Sümbolite kirjeldus

Lugege enne kasutuselevõttu kasutusjuhendit.

Hoidke kolmandad isikud ohutsoonist eemal.

Enne töid löikeinstrumenti juures, enne hooldus- ja puhastustöid ning enne niiduki juurest lahkumist tömmake süüteküünlapistik välja.

Terad töötavad veel edasi.

MB 443 T, MB 448 TX Mootori käivitamine

MB 448, MB 448 T Mootori käivitamine

MB 443 T, MB 448 TX Mootori seiskamine

MB 448, MB 448 T Mootori seiskamine

MB 443 T, MB 448 TX Veoajami sisselülitamine

MB 448 T Veoajami sisselülitamine

Seadme kirjeldus

Seadme kirjeldus

A Juhtraua ülemine osa

B Mootori pidurduskäepide

C Starteritross

D Kogumiskorvi ülemine osa

E Kogumiskorvi alumine osa

F Juhtraua alumised osad

G Rattad

H Korpus

I Lõikekõrguse regulaator esiteljel

J Mootor

K Lõikekõrguse regulaator tagateljel

6 Murukogumiskorvi ülemine osa 1

7 Murukogumiskorvi alumine osa 1

8 Kaitseplekk 2

9 Kaabliklamber / Kaabliklemm 1 (MB 448 T 2)

• Kasutusjuhend 1

• Mootori kasutusjuhend 1

Muruniiduki töövalmis seadmine

Juhtraua

paigaldamine

2= Suruge korgid mölemasse

13= juhtraua alumisse osasse (paremal ja vasakul pool).

3= Pistke kruvid läbi

4= kaablijuhiku ava ning

15= pange mootori pidurduskaabel ja

14= ajami kaabel (ainult mudelitel MB 443 T, MB 448 T, MB 448 TX) läbi kaablijuhiku.

A= Pange juhtraua ülemine osa juhtraua mölemale alumisele osale.

3= Pange kruvid (kaablijuhikuga) läbi aukude suunaga seestpoolt väljapoole ja

5= keerake pöördkäepidemetega kinni.

MÄRKUS

Vabad pöörded keermetes takistavad pöördkäepidemete iseeneslikku, täielikku kruvidest välja keeramist (kadumiskaitse).

Kinnitage kaabel

9= kaabliklambriga (MB 443 X Kaabliklemm) juhtraua alumise osa külge nagu joonisel näidatud.

Juhtraua kokkupööramine:

Seadme puhastamiseks, ruumisäästlikuks transportimiseks ja hoidmiseks pöörake juhtraua ülemine osa kokku.

TÄHELEPANU

Vigastusoht!

Mootor tuleb enne kokkupööramist välja lülitada ja süüteküünla pistik välja tömmata. Juhtraua ülemist osa ei tohi raskustega koormata (nt üle juhtraua riputatud tööriietega).

Pigistusoht!

Pöördkäepidemete vabastamisega saab juhtraua ülemist osa kokku pöörata. Sellepärast hoidke ühe käega juhtraua ülemist osa (A) köige körgemast kohast, sel ajal kui pöördkäepidemeid lahti keerate.

Starteritrossi paigaldamine

B= Mootori piduri vabastamiseks vajutage mootori pidurduskäepidet ja hoidke kinni.

C= Tõmmake starteritross aeglaselt välja ja

16= pange trossijuhikusse.

Murukogumiskorvi paigaldamine

6= Asetage kogumiskorvi ülemine osa

7= ja kogumiskorvi alumine osa tasasele pinnale. Pange ülemine osa

17= kinnituspoltide küljes asuvate

18= nagadega alumise osa külge. Suruge naga alla ja pange

8= kaitseplekk kinnituspoltide avadesse. Suruge kaitseplekki tugevalt sissepoole.

MÄRKUS

Lükake kaitseplekk nii kaugele sisse, kuni see automaatselt kinnituspoltidega fikseerub.

Murukogumiskorvi paigaldamiseks teisele küljele korrake sama toimingut.

Sulgege kogumiskorv ja laske kogumiskorvi ülemisel osal kerge surve abil fikseeruda.

Murukogumiskorvi külgepanemine ja äravõtmine

TÄHELEPANU

Vigastusoht!

Murukogumiskorvi külgepanemise ja äravõtmise ajaks tuleb mootor seisata.

riputage murukogumiskorv

19= aukudega ette nähtud

20= fikseerimiskonksudes seadme külge. Pange väljaviskeava luuk käsitsi alla murukogumiskorvi peale.

Äravõtmine:

võtke murukogumiskorv fikseerimiskonksude otsast ära ja eemaldage.

Pange väljaviskeava luuk käsitsi kinni tagasi.

Lõikekõrguse reguleerimine

TÄHELEPANU

Vigastusoht!

Lõikekõrguse reguleerimiseks tuleb mootor seisata.

Võimalik on seade 7 lõikekõrgust 25 mm kuni 70 mm.

Tavalised on lõikeastmed 2 kuni 6.

Aste 1= madalaim lõikekõrgus

Aste 7= kōrgeim lōikekōrgus

I= Esitelje kõrguse reguleerimishoob asub vasakpoolse esiratta juures.

K= Tagatelje kõrguse reguleerimishoob asub vasakpoolse tagaratta juures.

I= Suruge esitelje reguleerimishooba ja

K= tagatelje reguleerimishooba kõigepealt ratta suunas, seejärel laske soovitud asendisse (= lõikekõrgus) fikseeruda.

Lõikekõrguse näidud on vahetult reguleerimishoobade kõrval, korpusel või murukogumiskorvil.

MÄRKUS

Esi- ja tagateljel seatud lõikekõrgus peab olema sama. Erineva lõikekõrguse tulemusena väheneb kogumisvõime.

Kütus ja mootoriõli

9

Mootoriöli

Enne esimest käivitamist valage mootoriõli sisse (õlimõõtevarras)! Selleks kasutatava mootoriõli ja ölikoguse leiate mootori kasutusjuhendist.

Mootoriöli kontroll

Kontrollige ölitaset korrapäraselt. Laske niidukil 2 minutit horisontaalses asendis seista, et oli saaks alla nõrguda ja täielikult kokku koguneda. Keerake ölimõõtevarras taseme mõõtmiseks täiesti sisse. Ölitase peab olema mõõtevarda tähistatud osal.

Kütus

Soovitus: värske kvaliteetkütus, pliivaba normaalbensiin.

Turvaseadis

Mootori pidurduskäepide

10

Muruniidukid MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX on varustatud mootori pidurdusseadisega. Mootori pidurduskäepideme B= vabastamisel seiskub mootor kohe, muruniide jääb pärast lühikest järeltöötamist seisma.

Juhised niitmiseks

MÄRKUS

Ilusa ja tiheda muru saab tiheda niitmise ja muru lühikesena hoidmisega. Kuuma ja kuiva ilmaga ärge niitke muru liiga lühikeseks, muidu kõrvetab päike muru ära ja muru muutub inetuks! Terava teraga on löiketulemus ilusam kui nüri teraga. Sellepärast teritage tera korrapäraselt (erikaupluses). Ärge niitke märga muru ega vihma ajal! Ohutuse tagamiseks kasutage alati tervet murukogumiskorvi.

Kallakutel niitmine

5

Ohutuse kaalutlustel ei tohi VIKING-i bensinimootoriga muruniidukeid kasutada üle 25° (46,6%) tõusnurgaga kallakutel. Kallakutel võib niita ainult risti, mitte üles- või allamäge, et vältida muruniiduki üle kontrolli kaotamist. Vigastusoht! 25° kalle vastab 46,6 cm vertikaalsele tõusule 100 cm horisontaalse pinna puhul. Mootori piisava õlitamise tagamiseks tuleb seadme kasutamisel kallakul kindlasti järgida mootoriga kaasasolevas kasutusjuhendis toodud andmeid.

Kasutuselevött

TÄHELEPANU

- Kontrollige täielikult maaala, millel seadet kasutama hakatakse, ning eemaldage kõik kivid, kaikad, traadid, kondid ja muud võõrkehad.

• Bensiini tuleb lisada enne mootori käivitamist. Kui mootor töötab või masin on kuum, ei tohi paagi korki avada ega bensiini juurde valada.
• Käivitage ettevaatlikult. Jälgige, et jalgade ja lõikeinstrumendi vahe oleks piisavalt suur.
  Ärge pange käsi ja jalgu pöörlevate detailide juurde ega alla.
• Niitmise ajal tuleb alati kanda tugevaid jalatseid ja pikki pükse. Ärge niitke paljajalu ega sandaalides.
• Ärge niitke, kui läheduses on inimesi (eriti lapsi) või loomi.

• Vigastusoht!

Mootori käivitamine

MB 443, MB 443 T, MB 443 X, MB 448 TX

Külma mootori käivitamiseks vajutage

21= köigepealt kolm korda mehaanilist kütusepumpa.

Sooja mootori taaskäivitamisel ei ole tavaliselt vaja kütusepumpa vajutada.

Külma ilma korral võib siiski olla vaja mehaanilist kütusepumpa uuesti (kolm korda) vajutada.

Ka taaskäivitamisel pärast paagi tühjakssõitmist ja tankimist tuleb mehaanilist kütusepumpa kolm korda vajutada.

MB 443, MB 443 C, MB 443 T, MB 443 X, MB 448, MB 448 T, MB 448 TX

B= Vajutage juhtraua ülemise osa küljes olevat mootori pidurduskäepidet ja hoidke kinni.

MÄRKUS

Ärge käivitage mootorit kõrges heinas või kõige madalamal lõikekõrgusel, nii on mootoril raske käivituda.

C= Tõmmake starteritross aeglaselt survepunktini, seejärel tõmmake tugevalt nii kaugele, kui käsi ulatub. Laske tross aeglaselt tagasi, et see saaks starterilt aeglaselt lahti rulluda. Korrake toimingut, kuni mootor käivitub.

MÄRKUS

Mootor töötab fikseeritud gaasiregulaatoriga alati optimaalsel tööpöörlemissagedusel.

Mootori seiskamine

Mootori seiskamiseks B= vabastage mootori pidurduskäepide, mootor ja tera jäävad pärast lühikest järeltöötamist seisma.

Sõiduajam MB 443 T, MB 448 T, MB 448 TX

Q= Sõiduajami hoova tõmbamine: niiduki ajam käivitub. Veokiirus: 3,5 km/h

Sõiduajami hoova vabastamine: niiduki ajam lülitub välja.

Murukogumiskorvi tühjendamine

TÄHELEPANU

Vigastusoht!

Enne kogumiskorvi eemaldamist seisake alati mootor.

Kui täitumuse näidik sulgub (asend STOP), siis on murukogumiskorv täis ja see tuleb tühjendada.

Murukogumiskorvil

22= avage riiv ja keerake kogumiskorvi ülemine osa üles.

Keerake täidetud murukogumiskorv tahapoole.

Murukogumiskorvi

24= ülemises ja alumises osas asuvate käepidemetega

23= saab murukogumiskorv mugavalt tühjendada.

Pärast tühjendamist keerake ülemine osa kohale ja laske fikseeruda.

Hooldus

TÄHELEPANU

Tömmake köigi hooldustööde jaoks ja köigi tööde korral tera juures süüteküunlapistik välja. Ärge puudutage kunagi tera enne, kui see paigal seisab. Hooldus- ja puhastustöid vöib teha ainult siis, kui mootor on maha jahtunud.

Vigastusoht! Töötage ainult kinnastega.

Kui teil puuduvad vajalikud teadmised või abivahendid, pöörduge alati müügiesindusse. VIKING soovitab lasta hooldustöid ja remonti teha ainult VIKING-i erikauplustes. VIKING soovitab kasutada VIKING-i originaalvaruosi.

Seadme puhastamine

Hooldusvälp:

Pärast iga kasutamist

Pärast niitmist puhastage seade põhjalikult. Hoolikas käsitsemine kaitseb seadet kahjude eest ja pikendab kasutusiga.

Puhastage niiduki alumine pool harja ja veega. Eelnevalt lükake korpusesse ja väljaviskekanalisse jäänud murujäägid puitkepiga lahti.

Puhastage muruniiduk.

Ärge suunake kunagi

veejuga mootoridetailidele, tihenditele, laagritele ja elektrikomponentidele (nt lülitid). Selle tagajärjeks on kulukas remont.

Ärge kasutage agressiivseid puhastusvahendeid. Sellised puhastusvahendid võivad kahjustada plastmassi ja metalle ning see võib VIKING-i seadme töökindlust vähendada.

Kui mustus ei tule vee ja harja või lapiga maha, soovitab VIKING kasutada spetsiaalset puhastusvahendit (nt STIHL-i spetsiaalset puhastusvahendit).

Ärge unustage

Kallutage niiduk puhastus- ja hooldustööde ajal ettepoole. Ärge kallutage kunagi külje suunas, muidu voolab bensiin välja.

Enne kallutamist tühjendage kütusepaak (sõitke tühjaks), vabastage pöördkäepidemed ja töste väljaviskeava luuk üles.

Sisepõlemismootor

Hooldusvälp: vt mootori kasutusjuhend

Järgige käsitsemis- ja hooldusjuhiseid, mille leiate kaasasolevast mootori kasutusjuhendist. Pika kasutusea huvides on eriti oluline, et alati oleks piisavalt öli ning nii öli- kui öhufiltrit vahetataks korrapäraselt. Jahutusribid tuleb alati puhtana hoida, et tagada mootorile piisav jahutus.

Rattad ja rataste ajam

Rataste kuullaagrid ei vaja hooldust.

Ülekanne ei vaja hooldust.

Niitmistera hooldus

TÄHELEPANU

Vigastusoht!

Kui teil puuduvad vajalikud teadmised või abivahendid, põörduge alati müügiesindusse (VIKING soovitab VIKINGi müügiesindust).

VIKING soovitab kasutada VIKINGi originaalvaruosi.

Hooldusvälp:

Enne iga kasutust

Kallutage muruniiduk puhastusasendisse üles.

26= Puhastage niitmisterasid ja kontrollige nende kulumist ning kas on kahjustusi (sälgud või mõrad), vajadusel vahetage välja.

Kulumispiirid:

Tera paksus peab olema igas kohas vähemalt 2 m m . (Kontrollimine nihkmõõdikuga).

Terasid tohib maksimaalselt 5 m m võrra väiksemaks teritada.

Kontrollimiseks asetage

33= joonlaud tera eesmise serva juurde ja kontrollige kulumist.

TÄHELEPANU

Kui muruniidukile pole paigaldatud mitte kaasasolev tera, vaid nt erivarustuse hulka kuuluv multšimistera, siis kehtivad vastavalt teistsugused kulumispiirid.

TÄHELEPANU

Vigastusoht!

Kulunud tera võib murduda ja raskeid vigastusi tekitada. Seetõttu tuleb niitmistera hooldusjuhistest igal juhul kinni pidada.

Terad kuluvad erinevalt, olenevalt kasutuskohast ja - kestusest. Kui kasutate seadet liivasel pinnasel või sageli kuivades tingimustes, siis kulub tera keskmisest kiiremini.

Niitmistera vahetades vahetage alati välja ka terapolt (27), tugiseib (29).

Niitmistera teritamine

Hooldusvälp:

iga 25 töötunni järel

Kui niitmistulemus aja jooksul halveneb, on niitmistera töenäoliselt nüriks muutunud.

Niitmistera demonteerimine

Demonteerimisel kasutage

25= puuklotsi (u 60 x 60 mm) niitmisterale

26= vastuhoidmiseks.

27= Vabastage terade kruvi.

Teritage niitmistera

Niitmistera teritamisel tuleb silmas pidada järgmisi punkte:

- Niitmistera tuleb teritamisel jahutada, nt veega. Tera ei tohi siniseks värvuda, siis väheneb teravus.

• Tasakaalutuse töttu tekkiva vibratsiooni vältimiseks teritage terad ühtlaselt.
• Enne paigaldamist kontrollige, et teradel poleks kahjustusi. Tera tuleb välja vahetada, kui on näha sälke või pragusid, kui terad on rohkem kui 5 mm väiksemaks teritatud või kui tera on mõnes kohas õhem kui 2 mm (kulumispiir).

Niitmistera paigaldamine

Paigaldage niitmistera kaardus servadega ülespoole.

25= Monteerimisel kasutage puuklotsi (u 60 x 60 mm)

26= niitmisterale vastuhoidmiseks.

28= Asetage niitmistera terapuksidele ning kinnitage

27= terade kruvi ja

29= tugiseibi abil pingutus - momendiga 60–65 Nm.

TÄHELEPANU

Terade kruvi ettenähtud pingutusmomendist tuleb täpselt kinni pidada, kuna sellest söltub lõikeinstrumendi ohutu kinnitus.

Vahetage tugiseib (29) iga kord terade paigaldamisel välja.

Kinnitage niitmistera (27) lisaks vahendiga Loctite 243.

Gaasitrossi

reguleerimine MB 443 T, MB 448 T, MB 448 TX

Hooldusvälp:

vajadusel (ajam ei käivitu söiduajami hoova tömbamisel)

Uutel seadmetel on tross õigesti reguleeritud.

Võib juhtuda, et siduri kulumise või trossi pikkuse muutumisel tuleb trossi reguleerida.

TÄHELEPANU

Vigastusoht!

Kui gaasitross on valesti reguleeritud, võib niiduk juba käivitamisel ettekavatsematult liikuma hakata ning põhjustada inimvigastusi või materiaalset kahju. Siis tuleb uuesti reguleerida (võimalusel pöörduge erikauplusse, VIKING soovitab VIKING-i erikauplust).

Õige seade

Veorattad peavad blokeeruma alates umbes kolmandikust hoovakäigust.

Vajutage gaasihooba ja tömmake muruniidukit samaaegselt tahapoole.

MB 443 T, MB 448 TX

30= Vabastage kontramutter.

31= Keerake seadekruvi välja, kuni on saavutatud õige asend.

31= Seadekruvi

30= Kinnitage kontramutriga.

MB 448 T

Reguleeritakse juhtraua ülemise osa küljes asuva

32= reguleerimiskruviga.

Reguleerimiskruvi keeramisel suunas “+” suureneb trossi pinge, keeramisel suunas “-” pinge väheneb.

TÄHELEPANU

Vigastusoht!

Kui veorattad tagasitōmba - misel blokeeruvad, kui gaasihooba ei ole vajutatud, siis on tross valesti reguleeritud ning niiduki ajam on kogu aeg sisse lūlitatud.

Tuleb uuesti reguleerida (võimalusel pöörduge klienditeenindusse).

Talvine seisak

Niiduki pikemaks ajaks seismapanemisel tuleb silmas pidada järgmisi punkte:

• Puhastage hoolikalt mootori ja niiduki välimised osad, eriti jahutusribid.
• Määrige köik liikuvad osad korralikult öli või määrdeainega.

• Tühjendage kütusepaak ja karburaator (nt tühjaks söites)

• Keerake süüteküünal välja ja lisage u 3 ml mootoriöli süüteküünlaavast mootorisse. Pöörake mootorit mõni kord ilma süüteküünlata.
  hoidke süüteküunlapistikut süttimisohu töttu süüteküünlaavast eemal. Keerake süüteküunal sisse tagasi.
  • Vahetage öli.

• Katke mootor korralikult kinni ja paigutage muruniiduk kuiva, tolmuvabasse ruumi tavalisse asendisse.

Tähelepanu:

Hoiustamine

Hoiuruum peab olema kuiv ja vähese tolmuga. Peale selle tuleb hoida niidukit lastele kättesaamatus kohas. Seadme võimalikud rikked tuleb alati enne hoiule panekut kõrvaldada, et seade oleks alati töökorras. Tühjendage kütusepaak ja karburaator (nt tühjaks sõites)

Tavalised varuosad

Niitmistera

MB 443, MB 443 C,

MB 443 T, MB 443 X

6336 702 0100

Niitmistera

MB 448, MB 448 T,

MB 448 TX

6356 702 0100

MÄRKUS

Niitmistera kinnituselemendid (nt tera polt, tugiseib) tuleb tera vahetamisel või paigaldamisel samuti uutega asendada. Varuosad on saadaval VIKINGI müügiesinduses.

Keskkonnakaitse

Lõigatud muru ei ole prügi, see tuleb kompostiks teha.

Pakendid, seade ja

tarvikud on valmistatud taaskasutatavatest materjalidest ning tuleb vastavalt jäätmekäitlusse suunata. Materjalijääkide keskkonnateadlik jäätmekäitlusse suunamine soodustab korduvkasutusega materjalide taaskasutamist. Sellepärast tuleb seade pärast tavapärase kasutusaja löppu viia korduvkasutusega materjalide kogumiskohta.

Kulumise minimeerimine ja kahjude vältimine

Olulised juhised tehniliseks korrashoiuks ja hoolduseks tootegrupi jaoks

Bensiinimootoriga muruniiduk

Palun järgige kindlasti järgmisi olulisi juhiseid kahjude ja VIKING-i seadme liigse kulumise vältimiseks:

1. Kuluosad

Mõned VIKING-i seadme osad kuluvad tavapäraselt ka sihipäraselt kasutamisel ning need tuleb vastavalt kasutamise liigile ja kestusele õigeaegselt asendada.

Need on:

• tera
• kogumiskorv
• kiilrihm

(mudelitel MB 443 T, MB 448 T, MB 448 TX)

2. Selle kasutusjuhendi nõuete järgimine

VIKING-i seadet tuleb kasutada, hooldada ja hoiustada hoolikalt, nagu on selles kasutusjuhendis kirjeldatud. Andmed bensiini ja mootoriöli kohta on mootoritootja kasutusjuhendis. Kõigi kahjude eest, mis tulenevad ohutus-, käsitsemis- ja hooldusjuhiste eiramisest, vastutab kasutaja ise.

See kehtib eriti:

- toote mittesihipärasel kasutamisel.

- VIKING-is määratud lubamatute muudatuste tegemisel tootele.

- Instrumentide või tarvikute kasutamise kohta, mis ei ole seadme jaoks lubatud või sellele sobivad või on madala kvaliteediga.

- Toote kasutamisel spordiüritustel või võistlustel.

- Defektsete komponentidega toote edasikasutamisel tekkinud kahjude kohta.

3. Hooldustööd

Kõiki peatükis „Hooldus“ nimetatud töid tuleb korrapäraselt teha. Kui kasutaja ise ei saa neid hooldustöid teha, tuleb lasta need erikaupluses teha.

VIKING soovitab lasta hooldustöid ja remonti teha ainult VIKING-i erikauplustes. VIKING-i kaupluste töötajaid koolitatakse regulaarselt ja nende käsutuses on tehniline teave.

Kui need tööd tegemata jäetakse, vöivad tekkida kahjud, mille eest vastutab kasutaja.

Nende hulka kuuluvad:

- korrosioon ja muud kahjud valel hoiustamisel.

- Seadme kahjustused madala kvaliteediga varuosade kasutamisel.

- Kahjud mitteõigeaegse või ebapiisava hoolduse tõttu või kahjud hooldus- või remonditööde tõttu, mida ei tehtud erikaupluse töökodades.

Tootja CE- vastavusdeklaratsioon

Meie,

VIKING GmbH

käsitsi juhitav, sisepõlemismootoriga muruniiduk,

Kaubamärk: VIKING

Seerianumber: 6336

Tüüp: MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

Seerianumber: 6356

Tüüp: MB 448.0

MB 448.0 T

MB 448.0 TX

vastab järgmistele EL-i direktiividele:

Toode on välja töötatud ja toodetud kooskõlas järgmiste normidega:

EN 836

Kohaldatud meetod nõuetelevastavuse tagamiseks: lisa VIII (2000/14/EC)

Asjaomase nimetatud asutuse nimetus ja aadress:

TÜV Rheinland Product Safety GmbH

Am Grauen Stein

D-51105 Köln

Tehnilise dokumentatsiooni koostamine ja säilitamine:

Johann Weiglhofer VIKING GmbH

Mōōdetud mūratase:

94 dB(A) MB 443.0

MB 443.0 C

MB 443.0 T

MB 443.0 X

95, dB(A) MB 448.0

MB 448.0 T

MB 448.0 TX

Garanteeritud müratase: 96 dB(A)

Valmistusaasta ja seerianumbri leiate seadme tüübisildilt.

Langkampfenis,

03.01.2011

VIKING GmbH

Weiglhofer

Uurimis- ja

tootearendusosakonna juhataja

Veaotsing

Rike Võimalik põhjus Abinõu JoonisLk
- Mootor ei käivitu. - Mootori pidurduskäepide ei ole vajutatud.- Paagis ei ole kütust; kütusevoolik on ummistunud.- Paagis on halb, saastunud või vana kütus.- Öhufilter on määrdunud.- Süüteküunlapistik on süüteküunlalt ära tömmatud; küunlajuhe on pistiku külge halvasti kinnitatud.- Süüteküunal on tahmunud või kahjustatud; vale elektroodide vahe.- Mootor on paljude käivituskatsete tagajärjel „üle ujutatud“.- Niiduki korpus on ummistunud.	- Vajutage mootori pidurduskäepide juhtraua vastu.- Lisage kütust, puhastage kütusevoolikut.- Kasutage alati värsket kvaliteetkütust, pliivaba tavabensiini, puhastage karburaatorit.- Puhastage õhufiltrit.- Pange süüteküunlapistik kohale; kontrollige ühendust küünlajuhtme ja pistiku vahel.- Puhastage või vahetage süüteküunal; reguleerige elektroodide vahet.- Keerake süüteküunal välja ja kuivatage; kui süüteküunal on välja keeratud, tömmake mitu korda starteritrossi lõpuni välja.- Puhastage niiduki korpus (puhastamise ajaks tömmake süüteküunlapistik välja).	877109	119917
- Käivitamine on raskendatud või mootori võimsus on väiksem.	- Liiga kõrge või niiske muru niitmine.- Niiduki korpus on ummistunud.- Öhufilter on määrdunud.- Süüteküunal on tahmunud.- Niitmistera on nüri või kulunud.- Kütusepaagis ja karburaatoris on vesi; karburaator on ummistunud.	- Sobitage lõikekõrgus ja niitmiskiirus niitmistingimustega.- Puhastage niiduki korpus (puhastamise ajaks tömmake süüteküunlapistik välja).- Puhastage õhufiltrit.- Puhastage süüteküunalt.- Teritage või asendage niitmistera.- Tühjendage kütusepaak, puhastage kütusevoolik ja karburaator.	6910×

Vt mootori kasutusjuhend

✗võimalusel pöörduge erikauplusesse, VIKING soovitab VIKING- i erikauplust.

Rike Võimalik põhjus Abinõu JoonisLk
- Gaasihoova vajutamisel ei toimu midagi.	- Gaasitross on valesti reguleeritud.	- Reguleerige gaasitrossi uuesti.	11 18
- Mootor läheb kuumaks. - Jahutusribid on määrdunud.- Liiga madal õlitase mootoris.		- Puhastage jahutusribid.- Lisage mootoriõli.	97	179
- Tugev vibratsioon töötamise ajal. - Terade kruvid on lahti.- Mootori kinnitus on lahti.- Tera on vale teritamise või purunemise tõttu tasakaalust väljas.		- Keerake terade kruvid kinni (võimalusel põörduge klienditeenindusse).- Keerake mootorikinnituse kruvid kinni.- Teritage tera veel (tasakaalustage) või asendage.	10, ✕10	1616
- Kehv lõige, muru muutub kollaseks.	- Niitmistera on nüri või kulunud.- Ettenihkekiirus on lõikekõrgusega võrreldes liiga suur.	- Teritage või asendage niitmistera.- Vähendage ettenihkekiirust ja/või valige õige lõikekõrgus.	106	168
- Väljaviskekanal on ummistunud.	- Niitmistera on kulunud.- Liiga kõrge või niiske muru niitmine.	- Asendage niitmistera.- Sobitage lõikekõrgus ja niitmiskiirus niitmistingimustega (valige õige lõikekõrgus).	106	168

Vt mootori kasutusjuhend

võimalusel pöörduge erikauplusesse, VIKING soovitab VIKING- i erikauplust.

Tehnilised andmed

Kaubamärk: VIKING
	Üksus	MB 443.0 / MB 443.0 C / MB 448.0 TX MB 443.0 X	MB 443.0 T	MB 448.0	MB 448.0 T /
Seerianumber 6336 6336 6356 6356Mootor, liik 4-taktiline sisepõlemismootorMootori tüüp B&S Series 550 / B&S Series 550 B&S Series 675 B&S Series 675 /B&S Series 675 / B&S Series 550B&S Series 450
Nimivõimsus nimipöörlemiskiirusel	kW-p/min	2,1-2900 /2,3-2800 /1,9-2900	2,1-2900	2,3-2800	2,3-2800 /2,0-2800
Töömaht	ccm	158 / 190 / 148	158	190	190 / 158
Kütusepaak	l	0,9 / 1,5 / 0,9	0,9	1,5	1,5 / 0,9
Lõikeseadise liik		Teratala	Teratala	Teratala	Teratala
Lõikelaius	cm	41	41	46	46
Lõikeseadise põörlemissagedus	p/min	2900 / 2800 / 2900	2900	2800	2800 / 2800
Vastavalt direktiivile 2000/14/EC:
Garanteeritud müratase L_WAd	dB(A)	96	96	96	96 / 96
Vastavalt standardile EN 836:
Müratase töökohal L_pA	dB(A)	82,5	82,5	84	84 / 83
Nimetatud võnkeväärtusnormi EN 12096 järgi:mõõdetud väärtus a_hw	m/s^2	6,30 / 5,24 / 5,10	6,64	5,00	5,00 / 5,09
Ebastabiilsus K	m/s^2	2,52 / 2,09 / 2,04	2,66	2,50	2,50 / 2,04
Mõõtmine vastavalt normile EN 20 643
Käivitusseadis		Tross-starter	Tross-starter	Tross-starter	Tross-starter
Turvaseadis		Mootori pidur	Mootori pidur	Mootori pidur	Mootori pidur
Terade kruvi pingutusmoment	Nm	60–65	60–65	60–65	60–65
Rattad e/t	mm	180/180	180/200	180/200	180/200
Rataste ajam		-	1 käik edaspidi	-	1 käik edaspid
Lõikekõrgus	mm	30–70	30–70	30–70	30–70
Murukogumiskorv	l	60	60	60	60
P/L/K	cm	146/46/102	146/48/102	149/50/102	149/50/102
Kaal	kg	23 / 27 / 24	26	27	30 / 26

Teenindusplaan

Võtke see kasutusjuhend oma VIKINGi müügiesindusse kaasa, kui lasete oma VIKINGi masinal hooldustöid teha. VIKINGi müügiesinduses kinnita - takse peatükis „Teenindusplaan“ ettenähtud teenindustööde nõuetekohast teostust.

Mudel: MB

Seerianumber:

Üleandmine

Kuupäev:

Kuupäev:____ ____ ____ ____

Kuupäev: ____ ____ ____ ____

Järgmine teenindus

Kuupäev:____ ____ ____ ____

Kuupäev:

Järgmine teenindus

Kuupäev:

Kuupäev:

Järgmine teenindus

Kuupäev:____ ____ ____ ____

Kuupäev: ____ ____ ____ ____

Järgmine teenindus

Kuupäev:

Kuupäev:

Järgmine teenindus

Kuupäev:

www.viking-garden.com

VIKING®
