BRUKSANVISNING MA 339 VIKING

Dette produktet er et resultat av moderne produksjonsmetoder og omfattende kvalitetssikring. Det er imidlertid først når du som kunde er fornøyd med maskinen at også vi kan si oss fornøyde.

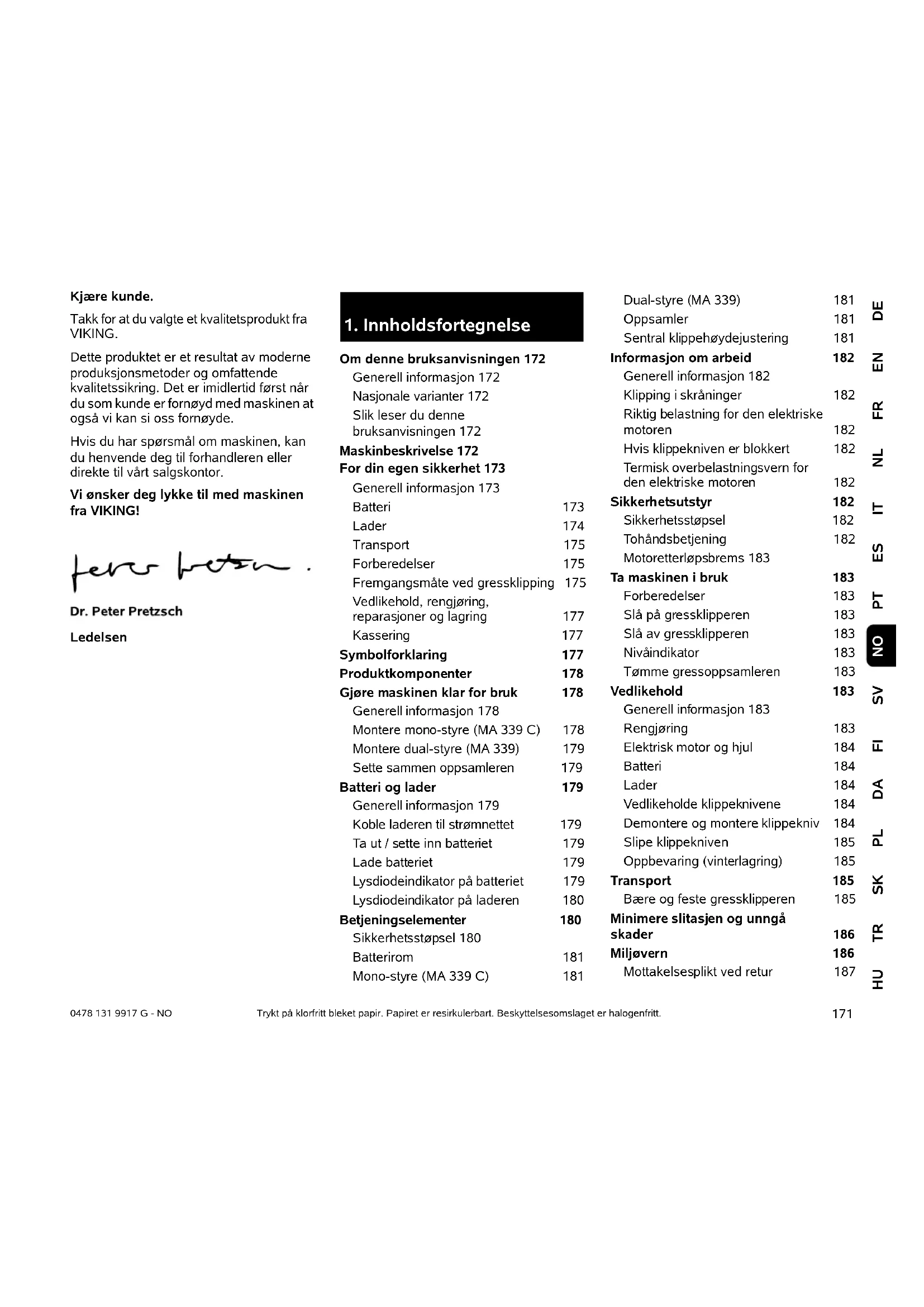

1. Innholdsfortegnelse

Om denne bruksanvisningen 172

Generell informasjon 172

Nasjonale varianter 172

Slik leser du denne

bruksanvisningen 172

Maskinbeskrivelse 172

For din egen sikkerhet 173

Generell informasjon 173

Batteri 173

Lader 174

Transport 175

Forberedelser 175

Fremgangsmåte ved gressklipping 175

Vedlikehold, rengjøring,

reparasjoner og lagring 177

Kassering 177

Symbolforklaring 177

Gjøre maskinen klar for bruk 178

Generell informasjon 178

Montere mono-styre (MA 339 C) 178

Montere dual-styre (MA 339) 179

Sette sammen oppsamleren 179

Batteri og lader 179

Generell informasjon 179

Sikkerhetsstøpsel 180

Batterirom 181

Sentral klippehøydejustering 181

Informasjon om arbeid 182

Generell informasjon 182

Klipping i skråninger 182

Riktig belastning for den elektriske motoren 182

Sikkerhetsutstyr 182

Sikkerhetsstøpsel 182

Motoretterløpsbrems 183

Ta maskinen i bruk 183

Forberedelser 183

Tømme gressoppsamleren 183

Vedlikehold 183

Generell informasjon 183

Rengjøring 183

Elektrisk motor og hjul 184

Batteri 184

Lader 184

Vedlikeholde klippeknivene 184

Demontere og montere klippekniv 184

Slipe klippekniven 185

Oppbevaring (vinterlagring) 185

Transport 185

Bære og feste gressklipperen 185

Minimere slitasjen og unngå skader 186

Miljøvern 186

Mottakelsesplikt ved retur 187

Vanlige reservedeler 187

Produsentens CE- samsvarserklæring 187

Tekniske data 187

Feilsøking 188

Serviceplan 190

Bekreftelse av overleveringen 190

Servicebekreftelse 190

2. Om denne bruksanvisningen

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC.

VIKING arbeider kontinuerlig med å videreutvikle produktspekteret, og vi må av den grunn forbeholde oss retten til forandringer ved produktenes form, teknikk og utstyr.

Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

2.2 Nasjonale varianter

VIKING leverer ladere med forskjellige støpsler og brytere avhengig av landet de selges i.

Illustrasjonene viser ladere med eurostøpsler. Maskiner med andre støpselstyper kobles til på samme måte.

2.3 Slik leser du denne bruksanvisningen

Bilder og tekst beskriver bestemte fremgangsmåter.

Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen.

Synsretning:

Synsretning ved bruk av "venstre" og "høyre" i bruksanvisningen: Brukeren står bak maskinen og ser fremover i kjøreretningen.

Kapittelhenvisning:

Merking av tekstavsnittene:

De beskrevne instruksene kan være utformet som i eksemplene nedenfor.

Fremgangsmåter som krever handling fra brukerens side:

- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...

Generelle opplistinger:

- Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser

Tekst med ekstra betydning:

Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen:

Fare!

Fare for uhell og alvorlig personskade. En bestemt handlemåte er nødvendig eller må unngås.

Advarsel!

Fare for personskade. En bestemt handlemåte hindrer mulige eller sannsynlige personskader.

Forsiktig!

Mindre skader eller materielle skader kan hindres ved å følge en bestemt handlemåte.

Merknad

Informasjon som hjelper brukeren med å bruke maskinen på en bedre måte og unngå feil bruk.

Tekst med bildereferanse:

Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen.

Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

3. Maskinbeskrivelse

1 Styreoverdel
2 Styreunderdel
3 Hus
4 Motordeksel
5 Bakhjul
6 Forhjul
7 Oppsamler
8 ∅vre transporthåndtak
9 Nedre transporthåndtak

10 Utkastdeksel
11 Dreiehändtak
12 Hurtigstrammer
13 Hurtigstrammer
14 Motorstoppbøyle
15 Høydereguleringsspak
16 Startknapp
17 Fabrikasjonsskilt
18 Deksel
19 Sikkerhetsstøpsel
20 Batteri
21 Lader

4. For din egen sikkerhet

4.1 Generell informasjon

Under arbeidet med gressklipperen må forholdsreglene som skal forhindre ulykker, alltid

overholdes.

Før maskinen tas i bruk, skal bruksanvisningen leses i sin helhet og oppbevares tilgjengelig for senere bruk.

Gjør deg kjent med innstillingene på og bruken av maskinen.

Før maskinen brukes første gang, må forhandleren eller annen fagkyndig person gi brukeren en innføring i hvordan den fungerer.

Det er ikke tillatt å bruke gressklipperen etter inntak av alkohol eller medikamenter som fører til nedsatt reaksjonsevne.

Gressklipperen må aldri brukes når det er andre personer, spesielt barn, eller dyr i nærheten.

Tenk på at brukeren står ansvarlig ved ulykker som forårsaker skader på andre personer eller deres eiendom.

Maskinen må bare lånes eller gis bort til personer som er godt kjent med hvordan den fungerer og brukes. Pass på at bruksanvisningen følger med hvis du låner bort maskinen.

Obs – fare for ulykker!

Gressklipperen er bare ment for privat bruk og må kun brukes til å klippe gress. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen.

På grunn av faren for skade på brukeren skal gressklipperen blant annet ikke brukes til (ufullstendig opplisting):

• klipping av busker og hekker
• klipping av klatreplanter
• klipping av gress på takbeplantninger og i balkongkasser
• rengjøring av gangveier (oppsamling, blåsing, snørydding),
• kverning og finkutting av tre- og hekkavfall
• utjevning av bakken
• transport av avklipt gress, unntatt i oppsamleren som er beregnet for det

Obs – fare for ulykker!

Det er bare tillatt å bruke tilbehør som leveres av VIKING eller er godkjent til bruk sammen med denne maskinen. Det er heller ikke tillatt å gjøre noen endringer på maskinen.

Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.

Obs! Fare for helseskade på grunn av vibrasjoner!

For stor belastning i form av vibrasjoner kan føre til skader på

nerver og på blodsirkulasjonen, spesielt for personer med problemer med blodsirkulasjonen. Oppsøk lege hvis det oppstår symptomer som kan ha blitt utløst av vibrasjonsbelastning. Slike symptomer oppstår hovedsakelig i fingrene, hendene eller håndleddene, og kjennetegnes ved (ufullstendig liste):

• følelsesløshet
• s m e r t e r
• tap av muskelkraft
• endringer i hudfargen
• ubehagelig prikking

Denne maskinen skal ikke brukes av barn eller av personer med fysiske, sensoriske eller psykiske funksjonshemminger eller som har manglende erfaring og kunnskap, og heller ikke av personer som ikke har satt seg inn i instruksene for bruk.

La aldri barn eller ungdom under 16 år bruke maskinen. Det kan finnes nasjonale bestemmelser for nedre aldersgrense for bruk av maskinen.

Det er heller ikke tillatt å gjøre endringer på maskinen som kan føre til økt lydutslippsnivå.

Livsfare på grunn av kvelning! Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen.

4.2 Batteri

Bruk bare originale STIHL-batterier.

STIHL-batterier skal bare brukes med STIHL- eller VIKING maskiner og lades med STIHL-ladere.

Batteriet skal ikke åpnes.

Ikke slipp batteriet i bakken.

Ikke bruk defekte eller deformerte batterier.

Oppbevar batteriet utilgjengelig for barn.

Batteriet skal bare brukes og oppbevares ved temperaturer mellom -10 °C og +50 °C.

Batteriet må beskyttes mot direkte sollys, sterk varme og ild, det må aldri kastes på åpen ild – eksplosjonsfare!

Batteriet må ikke utsettes for mikrobølger eller høyt trykk.

Unngå kontakt mellom batteripolene og metallgjenstander (kan kortslutte). Batteriet kan skades ved kortslutning.

Unngå kontakt mellom brukte batterier og metallgjenstander (f.eks. spiker, mynter, smykker). Ikke bruk transportbeholdere av metall – eksplosjons- og brannfare!

Ved feil bruk kan det lekke væske av batteriene – unngå kontakt med denne! Skyll med vann ved utilsiktet kontakt. Hvis denne væsken kommer i kontakt med øynene, skal du i tillegg rådføre deg med lege. Batterivæske kan gi hudirritasjon, brann- eller etseskader.

Ikke stikk gjenstander inn i ventilasjonsslissene på batteriet.

Antall celler og energiinnhold iht. spesifikasjonene fra celleprodusenten.

Se www.stihl.com/safety-data-sheets for mer

sikkerhetsinformasjon.

4.3 Lader

Les nøye gjennom følgeskrivet til STIHL- laderen, og oppbevar det trygt.

Bruk bare originale STIHL-ladere.

Ikke bruk en lader som er skadd.

Bruk bare laderen til lading av geometrisk passende STIHL-batterier av typen "AP" med en kapasitet på maksimalt 10 Ah og en spenning på maksimalt 42 volt.

Ikke bruk laderen på defekte eller deformerte batterier.

Nettspenningen og nettfrekvensen må stemme overens med opplysningene på fabrikasjonsskiltet på undersiden av laderen eller i kapitlet "Tekniske data" (⇔ 19.).

Laderen må ikke åpnes.

Trekk ut støpselet etter bruk, og oppbevar laderen utilgjengelig for barn.

Laderen må beskyttes mot væske og fuktighet.

Laderen skal bare brukes og oppbevares i et tørt og lukket rom.

Laderen skal bare brukes ved temperaturer mellom -5 °C og +40 °C.

Ikke dekk til laderen, slik at den hindres i å kjøle seg ned.

Ikke stikk gjenstander inn i ventilasjonsslissene på laderen – fare for elektrisk støt og kortslutning!

Unngå kontakt mellom laderen og metallgjenstander (f.eks. spiker, mynter, smykker) (kortslutning) – fare for kortslutning!

Unngå å bruke laderen på et lett antennelig underlag (f.eks. papir, tekstiler) eller i et lett antennelig miljø – brannfare!

Ikke bruk laderen i et eksplosjonsfarlig miljø, dvs. i et miljø med brennbare væsker (damp), gasser eller støv. Laderen kan avgi gnister som kan antenne støv eller damp – eksplosjons- og brannfare!

Ved røykutvikling eller brann i laderen skal støpselet straks tas ut.

Obs! Fare for elektrisk støt!

Tilkoblingsledningen og støpselet er spesielt viktige for den elektriske sikkerheten.

Strømforsyningsenheten må ikke brukes hvis tilkoblingsledningen er skadd. Dette for å unngå faren for elektrisk støt. Se over tilkoblingsledningen med jevne mellomrom, og kontroller at den ikke er skadet eller er for gammel (sprø).

Merk og legg tilkoblingsledningen slik at den ikke skades, og slik at det ikke oppstår fare for personskader – unngå risiko for snubling.

Ikke bruk tilkoblingsledningen til andre formål, f.eks. til å bære eller henge opp laderen med.

4.4 Transport

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter.

Slå av maskinen, vent til knivene har stanset og trekk ut

sikkerhetsstøpselet før du transporterer maskinen.

Les informasjonen i kapitlet "Transport" (⇒ 14.) før du løfter maskinen.

Ta hensyn til maskinens vekt, og bruk egnet lasteutstyr (lasterampe, løfteanordninger).

Unngå kontakt med klippekniven ved løfting og bæring.

Sikre maskinen og tilhørende deler (f.eks. oppsamler) på lasteflaten med festemidler som er sterke nok og egner seg til oppgaven (stropper, tau osv.).

Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

Batteriet skal ikke oppbevares i bilen og må beskyttes mot direkte sollys.

Litium-ion-batterier må håndteres spesielt forsiktig ved transport. Sørg spesielt for at batteriene transporteres slik at kortslutning

unngås. Ta derfor vare på originalemballasjen til batteriet, og transporter STIHL-batterier enten i originalemballasjen eller montert i gressklipperen.

4.5 Forberedelser

Barn eller andre som ikke vet hvordan den skal betjenes, må aldri bruke maskinen.

Overhold de lokale forskriftene for när på døgnet motoriserte hageredskaper kan brukes.

Bruk alltid kraftige, solide sko og langbukser når du klipper gresset. Klipp aldri gresset eller i sandaler.

Se over hele området som skal klippes, og fjern steiner, pinner, metalltråder og andre gjenstander som kan slynges opp foran maskinen.

Før bruk må maskinen alltid sees over for å kontrollere at det ikke er feil på klippeverktøyet, festeskruene, beskyttelsesplaten og delene i klippeenheten. Vær spesielt oppmerksom på at kniven sitter godt og ikke har skader eller er slitt (⇒ 13.6).

Før bruk skal slitte og skadede deler skiftes ut. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker hos din VIKING forhandler.

Bruk aldri gressklipperen hvis beskyttelsesinnretninger eller beskyttelsesgitter er skadet, hvis motorbremsen ikke fungerer, eller uten at beskyttelsesinnretningene er montert, f. eks. uten utkastdeksel eller oppsamler.

Bryterne på maskinen må ikke fjernes eller overstyres, f. eks. ved å binde motorstoppbøylen fast i styret.

Les spesielt informasjonen i kapitlene "Batteri" (⇒ 4.2) og "Lader" (⇒ 4.3).

4.6 Fremgangsmåte ved gressklipping

Se til at ingen, spesielt ikke barn eller dyr, oppholder seg i fareområdet. Pass alltid på at det ikke finnes andre personer i nærheten.

Ikke klipp gresset ved temperaturer under +5 °C.

VIKING anbefaler at hørselsvern alltid brukes under arbeidet. Når lydtrykknivået på arbeidsplassen overskrider

80 dB (A), skal i prinsippet hørselsvern brukes.

Bruk maskinen bare ved dagslys eller i god belysning.

Gressklipperen skal bare brukes med lukket batterirom ( 9.2).

Vær forsiktig når du starter motoren, og følg anvisningene i kapitlet "Ta maskinen i bruk" (⇒ 12.). Pass på at du står med føttene i god avstand fra klippeverktøyet.

Gå langsomt når du bruker maskinen – ikke løp mens du arbeider med maskinen. Ved høy hastighet under arbeidet med maskinen øker faren for skade ved at du snubler, sklir osv.

Slå av motoren umiddelbart

– när gressklipperen transporteres på annet underlag enn gress
– når den transporteres til og fra området som skal klippes
- før du tar av oppsamleren

Pass på at du alltid står stødig i skråninger. Unngå å klippe i svært bratte skråninger, ettersom du kan miste kontrollen over maskinen.

Vær spesielt forsiktig ved endring av arbeidsretning i skråninger, slik at du ikke mister kontroll over maskinen.

Klipp på tvers i skråninger, aldri opp- eller nedover. Hvis du skulle miste kontrollen over maskinen, kan du risikere å få den over deg.

Obs – her er det lett å snuble!

Vær spesielt forsiktig når du går bakover og når du drar gressklipperen.

Vær forsiktig når du snur maskinen eller drar den mot deg.

Av sikkerhetsgrunner skal ikke maskinen brukes i skråninger med stigning på mer enn 25° (46,6 %).

Fare for personskade!

Vær oppmerksom på at arbeidsverktøyet fortsetter å gå i noen sekunder etter at motoren er slått av.

Du må ikke forsøke å inspisere knivene mens gressklipperen arbeider. Du må aldri åpne

utkastdekselet og/eller ta av oppsamleren mens klippekniven går. Den roterende kniven kan forårsake personskader.

Ingen gjenstander må festes på styret (f. eks. arbeidsklær).

Kontroller med jevne mellomrom at kniven sitter fast og ikke er skadet eller slitt (⇒ 13.6).

Obs – fare for personskader!

Pass på at ikke hender og føtter kommer i kontakt med roterende deler. Ta aldri i kniven

mens den roterer. Ikke stå foran utkaståpningen. Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes.

Unngå hyppige innkoblinger i løpet av kort tid, spesielt bør man unngå stadig å berøre startknappen unødvendig. Fare for overoppheting av motoren!

Ikke løft eller bær gressklipperen mens motoren er i gang eller sikkerhetsstøpselet er satt i.

Ingen personer, spesielt ikke barn, og ingen gjenstander må transporteres på maskinen.

Slå av motoren, trekk ut sikkerhetsstøpselet og vent til alt roterende klippeverktøy har

stanset helt

• før du tar ut batteriet
• før du fjerner blokkeringer eller tilstoppinger i utkastkanalen
  – hvis gressklipperen begynner å vibrere mer enn vanlig Hvis dette er tilfellet, kontrollerer du hele maskinen, spesielt klippeverktøyet, for eventuelle skader og løse deler. Skadde deler må skiftes ut før videre bruk, og løse deler må festes.
  – hvis klippeverktøyet har kommet borti en gjenstand. Kontroller at klippeverktøyet ikke er skadet. Gressklipperen må ikke brukes med skadet eller bøyd knivaksel eller motoraksel. Fare for personskader på grunn av defekte deler!
  – før du undersøker eller rengjør gressklipperen, eller utfører arbeider på den (f. eks. justering av klippehøyden, sammenklapping eller justering av styret)
• før du setter fra deg maskinen, eller när den skal stå uten tilsyn
• før du løfter eller bærer maskinen
• f ø r tr a n s p o r t

4.7 Vedlikehold, rengjøring, reparasjoner og lagring

Før du utfører arbeid på

maskinen, for eksempel gjør

justeringer eller rengjør den, må du slå av motoren, ta ut sikkerhetsstøpselet og ta ut batteriet.

lukket rom før det utføres vedlikeholdsarbeid, før den rengjøres eller lagres.

Utfør bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen. Alt annet arbeid skal utføres av en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere.

VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon.

Kontakt alltid en forhandler (VIKING anbefaler VIKING forhandleren) hvis du mangler nødvendig informasjon eller hjelpemidler.

Bruk bare reservedeler, tilbehør og verktøy av høy kvalitet. Ellers kan det være fare for uhell med personskader eller skader på maskinen.

VIKING anbefaler bruk av originale VIKING reservedeler, tilbehør og verktøy. Disse har egenskaper som er optimalt tilpasset maskinen og kravene fra brukerne.

Originale VIKING reservedeler kjenner man igjen på VIKING reservedelsnummeret, VIKING logoen og

eventuelt VIKING reservedelssymbolet. På små deler kan også symbolet stå alene.

Sørg for at alle muttere, bolter og skruer sitter godt, slik at maskinen er i driftsmessig sikker stand.

Kontroller med jevne mellomrom om oppsamleren er slitt, skadet eller har funksjonsfeil.

Hvis klippeverktøyet eller gressklipperen støter mot hindringer eller fremmedlegemer, må motoren slås av, sikkerhetsstøpselet tas ut og gressklipperen kontrolleres nøye.

For å unngå brannfare skal området rundt kjøleluftåpningene mellom motordeksel og hus holdes frie for f.eks. gress, strå, mose, blader og fett.

Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse monteres forskriftsmessig när arbeidet er utført.

Rengjør alltid gressklipperen grundig etter arbeidet.

Bruk aldri høytrykksvasker, og heller ikke rennende vann (f.eks. en hageslange) til å rengjøre gressklippere. Bruk aldri sterke rengjøringsmidler. Slike rengjøringsmidler kan skade plast og metall og dermed redusere sikkerheten til din VIKING maskin.

Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig før lagring, for eksempel før vinteren. Skift ut slitte eller skadde deler, slik at maskinen alltid er i sikker stand.

Oppbevar den avkjølte gressklipperen, batteriet og sikkerhetsstøpselet i et tørt, lukket rom, utilgjengelig for barn.

4.8 Kassering

Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det spesielt viktig å fjerne sikkerhetsstøpselet og strømkabelen til motoren.

Selv om gressklipperen ikke lenger er i bruk og skal kasseres, skal den aldri stå uten tilsyn. Sørg for å oppbevare maskinen og klippekniven utilgjengelig for barn.

Batteriet og gressklipperen skal kasseres separat. Sørg for at batterier er utladd før kassering (f.eks. ved å la motoren kjøre) og at kasseringen er i henhold til miljøforskrifter.

5. Symbolforklaring

Obs!

Les bruksanvisningen før bruk.

Fare for personskader!

Se til at ingen oppholder seg i fareområdet.

Forsiktig – klippeknivene er skarpe! Klippeknivene fortsetter å rotere en stund etter at den elektriske motoren er slätt av. Fjern låseinnretningen (sikkerhetsstøpselet) før det skal utføres vedlikeholdsarbeider.

MA 339: Start motoren.

MA 339 C: Start motoren.

Batteriet er for varmt. Ladingen starter etter avkjølingen, eller batteriet kan først tas i bruk etter avkjølingen.

B Oppsamleroverdel 1

Nr. Betegnelse Ant.

C Oppsamlerunderdel 1

D Bolt 2

K Sikkerhetsstøpsel 1

O Lader

P Batteri

• Bruksanvisning 1

MA 339 C:

E Underlagsskive 2 F Skrue 1

G Bolt 1

T Klemstykke 2 I Hurtigstrammer 1

MA 339:

F Flathodet skrue 2

S Kabelføring 1

T Dreiehändtak 2

M Ledningsklips 1

Produktkomponentene kan variere etter land og type utførelse.

7. Gjøre maskinen klar for bruk

7.1 Generell informasjon

Fare for personskade

Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (⇒ 4.).

Sørg for å trekke ut sikkerhetsstøpselet før arbeid utføres på gressklipperen (⇒ 9.1).

- Maskinen skal stå på et horisontalt, jevnt og fast underlag ved utføring av alle de beskrevne arbeidsoppgavene.

Ved levering er batteriene ca. 30 % ladde. Batteriet må derfor lades opp før det brukes første gang.

- Lade batteriet (⇒ 8.4).

• Plasser og hold mono-styret (1) i arbeidsposisjon i konsollen til styret (2).
• Legg inn klemstykke (H) til høyre og venstre som vist på bildet, i konsollen til styret (2). Sett skiven (E) på skruen (F), og før skruen (F) innenfra og ut gjennom klemstykke og styreunderdel.
• Sett på skiven (E).
• Sett inn bolten (G) i hurtigstrammeren (I), og skru begge på skruen (F).
  • Lukk hurtigstrammeren (3).
• Hurtigstrammeren (3) må strammes så kraftig at den lukkes helt, slik at styret er godt festet i konsollen. Ved behov kan hurtigstrammeren løsnes igjen og skruen (F) skrus inn eller ut.

Montere strømkabel:

• Legg inn strømkabelen (1) i kabellabyrinten (2) på konsollen til styret, som vist på bildet. Sørg for at buntebåndet (3) er riktig plassert i kabellabyrinten.
• Trykk inn strømkabelen (1) i festeanordningen (4) på styremansjetten. Strømkabelen må ligge må ligge plant an mot styrerøret ved styrets underdel.

7.3 Montere dual-styre (MA 339)

Montere styreoverdel:

• Stikk den runde flathodede skruen (J) gjennom kabelføringen (K), og fest strømkabelen (1).
• Fest dual-styret (2) på begge styreunderdelene (3). Stikk de runde flathodede skruene (J) – til høyre med kabelføringen (K), til venstre uten – innenfra og ut gjennom hullene, fest dem med dreiehåndtakene (L).

7.4 Sette sammen oppsamleren

- Sette oppsamleroverdelen (B) på oppsamlerunderdelen (C). Pass på at den plasseres riktig i føringene (1).

• Trykk boltene (D) gjennom åpningene for disse innenfra.
• Fest oppsamleroverdelen (B) med et lett trykk på oppsamlerunderdelen.
• Fest på oppsamleren (⇒ 9.5).

8. Batteri og lader

8.1 Generell informasjon

Gressklipperne MA 339 og MA 339 C drives med oppladbare batterier.

Bare høykvalitets STIHL litium-ion-batterier av type "AP" skal brukes.

De medfølgende batteriene passer perfekt for gressklipperens aktuelle oppgaver, men alle STIHL litium-ion-batterier som finnes i faghandelen (AP 80, AP 115, AP 120, AP 160 ...), kan brukes.

Gressklipperens elektronikk utveksler data med batteriet som brukes, og den elektriske motorens effekt tilpasses den aktuelle kapasiteten.

• Åpne batterirommet og trekk ut sikkerhetsstøpselet (⇒ 9.1).

Ta ut batteriet:

- Trekk ut batteriet (1) oppover.

Sette inn batteriet:

- Sett inn batteriet (1) med et lett trykk i batterirommet, som vist, og lukk dekselet.

8.4 Lade batteriet

• Ta batteriet ut av batterirommet ( 8.3).
- Koble laderen til strømnettet (⇒ 8.2).
- Skyv batteriet (1) inn i laderen (2) til det møter motstand, og trykk det på plass. Ved lading lyser en grønn lysdiode på batteriet og laderen (3).
- Når batteriet er fulladet, slukker lysdioden på batteriet og laderen. Ta batteriet ut av laderen, og sett det inn i batterirommet ( 8.3).

Lading

Laderen gjenkjenner automatisk batteritypen og tilpasser ladingen deretter.

Under lading med hurtigladeren (AL 300, AL 500) avkjøles batteriene med en vifte, og i standardladeren (AL 100) avkjøles de av den naturlige luftingen i rommet.

Lysdioden på batteriet gir status for ladingen ( 8.5).

Når batteriet er fulladet, slås laderen automatisk av, og lysdioden på batteriet og laderen slukkes.

Ladetiden er avhengig av ulike faktorer, f.eks. batterimotstand og omgivelsestemperatur, og kan derfor avvike fra oppgitte ladetider (⇒ 19.).

Hvis f.eks. et varmt batteri settes inn i laderen, forlenges ladetiden fordi batteriet må kjøles ned før lading.

8.5 Lysdiodeindikator på batteriet

- Trykk på tasten (1) for å aktivere indikatoren. Visningen slukkes automatisk etter 5 sekunder.

Lysdiodeindikatorer:

Lysdiodene viser ladestatusen ved hjelp av lysing og blinking.

Under ladingen vises den allerede ladde kapasiteten med en blinkende grønn lysdiode.

Når ladingen er fullført, slås lysdiodene automatisk av.

	0 - 20 %
	20 - 40 %
	40 - 60 %
	60 - 80 %
	80 - 100 %

Under arbeidet:

Lysdiodene viser ladestatusen ved hjelp av lysing og blinking.

	80 - 100 %
	60 - 80 %
	40 - 60 %
	20 - 40 %
	0 - 20 %

Feil/problem

Batteriet er for varmt. Maskinen slår seg av. Ta batteriet ut av gressklipperen og la det kjøle seg ned en stund.

Fire lysdioder blinker rødt

Tre lysdioder lyser rødt

Gressklipperen er for varm – la den kjøle seg ned.

Tre lysdioder blinker rødt

Gressklipperen er defekt og må kontrolleres av forhandleren. VIKING anbefaler en VIKING forhandler.

8.6 Lysdiodeindikator på laderen

9.1 Sikkerhetsstøpsel

Gressklipperne MA 339 og MA 339 C er utstyrt med et sikkerhetsstøpsel.

Maskinene virker bare när sikkerhetsstøpselet er satt inn riktig i batterirommet.

Sikkerhetsstøpselet må trekkes ut før gressklipperen transporteres, vedlikeholdes, rengjøres eller kontrolleres.

Sette inn sikkerhetsstøpselet:

• Åpne batterirommet (⇔ 9.2).
• Trykk inn sikkerhetsstøpselet (1) i sokkelen til det stopper (2). Lukk deretter batterirommet.

Trekke ut sikkerhetsstøpselet:

• Åpne batterirommet (⇔ 9.2).
• Trekk sikkerhetsstøpselet (1) ut av sokkelen (2), og oppbevar det adskilt fra gressklipperen.

9.2 Batterirom

Batterirommet skal alltid være lukket når gressklipperen brukes.

Åpne batterirommet:

- Trykk festeknasten (1) litt inn, og vipp dekselet (2) bakover.

Lukke batterirommet:

- Lukk dekselet (2) og pass på at festeknasten (1) griper inn.

Styret kan klappe sammen eller skyves sammen när hurtigstrammeren løsnes. Hold derfor alltid i styret (1) på det høyeste punktet med én hånd mens du åpner hurtigstrammerr

1 Felle ned styret:

Transportstilling (i forbindelse med rengjøring og for å ta mindre plass under transport og oppbevaring):

• Still inn laveste styrehøyde.
- Hold styret (1) med én hånd, og åpne hurtigstrammeren (2).
• Fell ned styret (1) forover.
- Ved behov kan hurtigstrammeren (2) lukkes og styret festes i transportstilling.

Arbeidsposisjon (skyving av maskinen):

- Hold styret (1) med én hånd, og fell det bakover.

• Lukk hurtigstrammeren (2).
- Hurtigstrammeren (2) må strammes så kraftig at den lukkes helt, slik at styret er godt festet i konsollen. Ved behov kan hurtigstrammeren løsnes igjen og skruen (3) skrus inn eller ut.
• Still inn styrehøyde.
Høyden på teleskopstyret kan reguleres trinnløst:
- Hold styreoverdelen (4) med én hånd, og åpne hurtigstrammeren (5).
- Trekk ut ev. skyv inn styreoverdelen (4) i styreunderdelen, og still inn ønsket styrehøyde.
- Hold styreoverdelen (4) med én hånd, og lukk hurtigstrammeren (5).
- Hurtigstrammeren (5) må strammes så kraftig at den lukkes helt, slik at styreoverdelen er godt festet i styreunderdelen. Ved behov kan hurtigstrammeren løsnes igjen og den riflede mutteren (6) vris.

2 Høyderegulering:

Styreoverdelen kan klappe sammen när dreiehåndtakene løsnes. Hold derfor med én hånd på det høyeste stedet på styreoverdelen (2) mens du skrur opp dreiehåndtakene.

Felle ned styret:

Transportstilling (i forbindelse med rengjøring og for å ta mindre plass under transport og oppbevaring):

- Skru opp dreiehåndtakene (1) til de lett kan beveges frem og tilbake i den frie roteringen, og fell styreoverdelen (2) fremover.

Arbeidsposisjon (skyving av maskinen):

• Hold styreoverdelen (2) med én hånd, og fell den bakover.
• Skru fast dreiehåndtakene (1). Pass på at kabelføringen (3) plasseres riktig.

9.5 Oppsamler

Sette på oppsamleren:

• Åpne utkastdekselet (1) og hold det oppe.
• Fest oppsamleren (2) med holdeknastene (3) i festene (4) på maskinens bakside.
  • Lukk utkastdekslet (1).

Ta av:

• Åpne utkastdekselet (1) og hold det oppe.
• Løft opp oppsamleren (2) og ta av bakover.
  • Lukk utkastdekslet (1).

9.6 Sentral klippehøydejustering

Du kan velge fem forskjellige klippehøyder, fra 30 mm til 70 mm.

Trinn 1 = laveste klippehøyde

Trinn 5 = høyeste klippehøyde

Gressklippere for Storbritannia:

Du kan velge seks forskjellige klippehøyder, fra 20 mm til 70 mm.

Trinn S = laveste klippehøyde

Trinn 5 = høyeste klippehøyde

For å unngå skader skal den laveste klippehøyden bare brukes på gressplener som er helt uten ujevnheter.

Justere klippehøyden:

• Trykk høydereguleringsspaken (1) forsiktig bort fra gressklipperen til festeknastene (2) slipper spaken.
• Større klippehøyde: Løft gressklipperen ved hjelp av høydereguleringsspaken (1) (spaken skyves fremover). Mindre klippehøyde:
  Trykk gressklipperen ned ved hjelp av høydereguleringsspaken (1) (spaken skyves bakover).
• Trykk høydereguleringsspaken (1) mot gressklipperen til festeknastene (2) griper inn i spaken. Du kan lese av den valgte klippehøyden på den fremste festeknasten (3).

10. Informasjon om arbeid

10.1 Generell informasjon

En jevn og fin plen får man ved å klippe ofte og holde gresset kort.

Ved tørt og varmt vær bør ikke gresset klippes for kort. Plenen kan bli svidd av solen og bli stygg!

For at klipperesultatet skal bli så bra som mulig, bør kniven være skarp, og den bør derfor slipes regelmessig (VIKING - forhandler).

Klippeeffekt

Klippeeffekten (batterikapasiteten) er avhengig av gressegenskapene og den valgte klippehøyden. Klippeeffekten økes ved hjelp av følgende tiltak:

• Klipp gresset oftere,
• øk klippehøyden,
  • reduser fremdriftshastigheten og
• la gresset tørke før klipping.

Ekstra STIHL litium-ion-batterier (spesialtilbehør) kan kjøpes ved behov.

10.2 Klipping i skråninger

Av sikkerhetsmessige årsaker må 18 gressklipperen ikke brukes i skråninger som heller mer enn 25°. 25° (46,6%) helning på skråning tilsvarer en vertikal stigning på 46,6 cm ved 100 cm horisontal lengde.

10.3 Riktig belastning for den elektriske motoren

Hvis turtallet synker, må du bruke høyere klippehøyde og/eller redusere kjørehastigheten.

10.4 Hvis klippekniven er blokkert

Slå straks av den elektriske motoren og trekk ut sikkerhetsstøpselet. Fjern deretter årsaken til feilen.

10.5 Termisk overbelastningsvern for den elektriske motoren

Hvis den elektriske motoren overbelastes under arbeidet, vil det innebygde termiske overbelastningsvernet slå den av automatisk. Tiltak må gjøres umiddelbart for ikke å gi skader på motoren!

Årsaker til overbelastning:

• Klipping av for høyt gress eller med for lav klippehøyde.
• For høy fremdriftshastighet.
• Utilstrekkelig rengjøring av kjøleribbene (sugeslissene).

Ta maskinen i bruk igjen

Maskinen kan tas i bruk igjen etter avkjølingstid på ca. 10 min. (avhengig av omgivelsestemperaturen) (⇒ 12.).

11. Sikkerhetsutstyr

11.1 Sikkerhetsstøpsel

Den elektriske motoren kan bare startes hvis sikkerhetsstøpselet er satt inn ( 9.1).

11.2 Tohåndsbetjening

Den elektriske motoren kan bare startes når du holder inne startknappen med den høyre hånden og så trekker motorstoppbøylen mot styret med den venstre.

11.3 Motoretterløpsbrems

Når motorstoppbøylen slippes, stanser klippekniven i løpet av 3 sekunder.

Den integrerte etterløpsbremsen for motoren forkorter etterløpstiden for kniven.

12. Ta maskinen i bruk

12.1 Forberedelser

Fare for personskader!

Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (⇒ 4.).

• Lade batteriet (⇒ 8.4).
• Sette inn sikkerhetsstøpselet (⇒ 9.1).

Start ikke motoren i høyt gress eller med laveste klippehøyde, ettersom den da er vanskeligere å starte.

• Trykk på startknappen (1), og hold den inne. Trykk motorstoppbøylen (2) mot styret, og hold den der.
• Du kan slippe startknappen (1) igjen etter at du har betjent motorstoppbøylen (2).

- Slipp motorstoppbøylen (1). Motoren og klippekniven stanser etter kort tid.

12.4 Nivåindikator

Oppsamleren har en nivåindikator (1) på oppsamleroverdelen.

Luftstrømmen som oppstår när klippekniven roterer, og som sørger for fyllingen av oppsamleren, hever nivåindikatoren (2):

Oppsamleren fylles med avklipt gress.

Når oppsamleren fylles med gress, reduseres denne luftstrømmen, og nivåindikatoren senkes (3):

12.5 Tømme gressoppsamleren

• Slå av motoren (⇒ 12.3) og ta ut oppsamleren (⇒ 9.5).
• Åpne oppsamleren med låseklaffen (1) og fell opp oppsamleroverdelen (2).
• Hold oppsamleren i håndtakene på oppsamleroverdelen (3) og oppsamlerunderdelen (4), som vist på bildet, og tøm den.

13. Vedlikehold

13.1 Generell informasjon

Fare for personskade

Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (⇒ 4.).

Sørg for å trekke ut sikkerhetsstøpselet før arbeid utføres på gressklipperen (⇒ 9.1).

Foreta årlig vedlikehold hos forhandleren:

Gressklipperen bør kontrolleres årlig hos en forhandler. VIKING anbefaler VIKING forhandleren.

13.2 Rengjøring

Vedlikeholdsintervall: Alltid etter bruk

• Ta ut batteriet (⇒ 8.3).
• Ta av oppsamleren (⇔ 9.5).

Fare for personskade!

Sett gressklipperen på et fast, vannrett og plant underlag før den vippes opp. Maskinen kan velte når den står i rengjøringsstilling. Stå alltid ved siden av maskinen. Arbeid aldri foran eller bak klipperen.

Rengjøringsstilling MA 339 C:

• Felle ned mono-styre ( 9.3).
- Løft utkastdekselet (1), vipp opp gressklipperen og plasser på konsollen til styret (2).
- Legg styret (3) på bakken og fest det i denne posisjonen med hurtigstrammeren (4).

Rengjøringsstilling MA 339:

• Fell ned dual-styre ( 9.4).
- Vipp opp gressklipperen og plasser på styreunderdelene (5).

Informasjon om rengjøring:

Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.

Kjøleribbene (sugeslissene) mellom motordekselet og husunderdelen må rengjøres for å sikre tilstrekkelig motorkjøling.

Rengjør klippekniven.

Rengjør undersiden av gressklipperen med børste og vann. Ta bort gressrester som har satt seg fast i huset og i utkastsjakten, med en trepinne.

Rett aldri vannstråler mot motordeler, tetninger, lagerpunkter og elektriske komponenter, for eksempel batterier eller brytere. Dette kan føre til ekstra reparasjonskostnader.

Hvis skitt ikke lar seg fjerne med vann, børste eller klut, anbefaler VIKING bruk av spesialrens (f.eks. STIHL spesialrens)

13.3 Elektrisk motor og hjul

Den elektriske motoren er vedlikeholdsfri. Hjullagrene er vedlikeholdsfrie.

13.4 Batteri

Vedlikeholdsintervall: Før hver bruk

Vedlikeholdsintervall: Før hver bruk

Kontroller at tilkoblingsledningen ikke er skadd, og hold kjøleribbene fri for urenheter.

13.6 Vedlikeholde klippeknivene

Vedlikeholdsintervall: Før hver bruk

• Vipp opp gressklipperen i rengjøringsstilling (⇒ 13.2).
• Rengjør klippekniven (1), kontroller den for skader (hakk eller riper) og slitasje og skift ut om nødvendig.
• Knivtykkelsen skal måles ved minst 5 punkter med en skyvelære (2). Den minste knivtykkelsen gjelder også ved knivens vinger.
• Legg en linjal (3) mot den fremre knivkanten, og mål slitasjen.

Slitegrenser:

Knivtykkelsen må på ethvert sted måle minst 1,6 mm.

Knivene må maksimalt slipes med 5 m m reduksjon.

Andre slitasjegrenser gjelder hvis det f.eks. monteres biokniver (tilbehør) på gressklipperen istedenfor kniven som fulgte med klipperen ved levering (se bruksanvisningen Kit 339).

Fare for personskader! En slitt eller skadd kniv kan brekke og forårsake alvorlige personskader. Anvisningene for vedlikehold av knivene må derfor alltid følges.

Det er spesielt viktig at ikke gressklipperen brukes med skadde eller slitte klippeenhetsdeler (klippekniv, knivskrue og knivfeste).

Kniver slites forskjellig avhengig av bruksområdet og -tiden. Hvis maskinen ofte brukes på underlag med mye sand eller på steder der det er tørt, utsettes kniven for større belastning og slites unormalt raskt.

Når klippekniven skiftes, må alltid også knivskruen (4) skiftes.

13.7 Demontere og montere klippekniv

For å unngå skader på knivskruen skrus den løs eller fast med en passende sekskantnøkkel (22 mm).

1 Demontering:

• Bruk en støttebukk (1) som mothold for klippekniven (2).
• Skru ut knivskruen (3), og ta av klippekniven (2).

2 Montering:

Fare for personskader!

Klippekniven (2) skal bare monteres slik som vist på bildet. Knastene (6) skal peke ned, og de oppoverbøyde knivbladene skal peke opp.

Det foreskrevne tiltrekkingsmomentet for knivskruene på 10 - 15 Nm må overholdes nøye for at klippeverktøyet skal sitte sikkert. Sikre i tillegg knivskruen (3) med Loctite 243.

• Rengjør anleggsflaten til knivhylsen.
- Monter klippekniven (2) slik at de oppoverbøyde vingene vender opp. Festeknastene (4) skal plasseres i hullene (5) på klippekniven.
- Bruk en støttebukk (1) som mothold for klippekniven (2).
- Skru fast knivskruen (3) med et tiltrekkingsmoment på 10 - 15 Nm.

13.8 Slipe klippekniven

Fare for personskade!

Kontroller at kniven ikke er skadet før den monteres igjen. Kniven må skiftes ut hvis den har synlige hakk eller risser eller eggene er slipt mer enn 5 mm ned eller kniven på ett sted er tynnere enn 1,6 mm (⇒ 13.6).

VIKING anbefaler å overlate slipingen av klippekniven til en fagperson. Hvis kniven slopes feil (feil vinkel, ubalanse osv.) påvirker dette funksjonen til maskinen.

Slipeveiledning:

• Demonter klippekniven (⇒ 13.7).

• Klippekniven må avkjøles under sliping, f.eks. med vann. Kniven må ikke bli blå, siden dette reduserer holdbarheten.
• Kniven må slipes jevnt for å unngå vibrasjoner forårsaket av ubalanse.
• Slipevinkelen på 30° må overholdes.
• Fjern eventuelt grader på skjærekanten etter avsluttet sliping ved hjelp av et fint slipepapir.

13.9 Oppbevaring (vinterlagring)

Oppbevare gressklipperen:

Trekk ut sikkerhetsstøpselet, og ta ut batteriet.

Oppbevar sikkerhetsstøpselet adskilt fra gressklipperen og utilgjengelig for uvedkommende, særlig for barn.

Oppbevar gressklipperen i et tørt, lukket rom med lite støv. Sørg for at gressklipperen er utilgjengelig for uvedkommende (f.eks. barn).

Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler på maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte eller skadede deler.

Sørg for å få utbedret eventuelle feil før maskinen settes bort for lengre tid.

Husk følgende hvis gressklipperen skal settes bort i lengre tid (vinter):

• Rengjør alle delene grundig.
- Smør alle bevegelige deler godt med olje eller fett.

Oppbevare batteriet:

Ta batteriet ut av batterirommet eller laderen, og oppbevar det i et tørt, lukket rom med lite støv. Sørg for at batteriene er utilgjengelig for uvedkommende (f.eks. barn).

Ikke oppbevar reservebatteriene i fulladet stand – bruk batteriene vekselvis.

Oppbevar batteriene ved +10 °C til +20 °C og med en ladeprosent på ca. 30 %.

Oppbevare laderen:

Ta ut batteriet, og trekk ut støpselet.

Oppbevar laderen i et tørt, lukket rom med lite støv. Sørg for at laderen er utilgjengelig for uvedkommende (f.eks. barn).

14. Transport

14.1 Bære og feste gressklipperen

Fare for personskader!

Les sikkerhetsanvisningene i kapitlet "For din sikkerhet" (⇒ 4.).

Sørg for å trekke ut sikkerhetsstøpselet før føres på gressklipperen

Lithium-ion-batterier må håndteres spesielt forsiktig ved transport ( 4.2).

Bære maskinen:

- Gressklipperen skal bare løftes ved å holde i transporthåndtakene (1, 2). Pass på at du alltid er i god avstand fra klippekniven, særlig med føtter og ben.

- Bær gressklipperen med begge hendene – den ene med tak i det øvre transporthåndtaket (2) og den andre i det nedre transporthåndtaket (1),

eller

- bær gressklipperen med én hånd i øvre transporthåndtak (2).

15. Minimere slitasjen og unngå skader

Følg disse henvisningene for å unngå skader eller unormal slitasje på VIKING maskinen:

1. Slitedeler

Enkelte av komponentene på VIKING maskinen utsettes for normal slitasje også når maskinen brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes.

Det gjelder blant annet:

• Kniver
• Oppsamler
• Batteri

2. Følg informasjonen i denne bruksanvisningen.

Bruk, vedlikehold og lagring av VIKING maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gjelder spesielt for:

– Feil elektrisk tilkobling (spenning).
- Endringer på produktet som ikke er godkjent av VIKING.
- Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet.
- Ikke forskriftsmessig bruk av produktet.
- Bruk ved sportsarrangementer eller andre konkurranser.
- Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig.

Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere.

VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon.

Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.

Slike skader er blant annet:

• Skader på drivmotoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslissene).
  – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted.
• Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.

- Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.

16. Miljøvern

Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette.

Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen bør derfor leveres til gjenvinning etter at maskinens normale levetid er nådd. Når maskinen skal kasseres, finner du informasjonen om dette i kapitlet "Kassering". (⇒ 4.8)

Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres.

16.1 Mottakelsesplikt ved retur

Vi forplikter oss til å ta våre miljømerkede maskiner i retur når de skal skiftes ut. Vi tar imot maskinene direkte eller via en tredjepart som er utnevnt av oss, slik at maskinene/komponentene går til gjenbruk eller til forskriftsmessig resirkulering.

17. Vanlige reservedeler

Klippekniv

6320 702 0130

Knivskrue

6310 710 2800

STIHL-batteri

Bestillingsinformasjon finner du hos din VIKING forhandler.

Festeelementene til kniven (f.eks. knivskruen) må skiftes ut ved utskifting og montering av kniven. Reservedeler føres av VIKING forhandlerne.

18. Produsentens CE-samsvarserklæring

VIKING GmbH

Gressklipper, håndstyrte og batteridrevne (MA)

Merke: VIKING

Type: MA 339.0

MA 339.0 C

Merke: VIKING

Produktene er utviklet og produsert i overensstemmelse med følgende standarder:

EN 60335-1, EN 60335-2-29,

EN 60335-2-77

Metode som er benyttet for å bedømme overensstemmelsen:

Vedlegg VIII (2000/14/EC)

Navn og adresse til medvirkende oppnevnt instans:

Utforming og oppbevaring av teknisk dokumentasjon:

Johann Weiglhofer

VIKING GmbH

Produksjonsåret og serienummeret er oppgitt på maskinens fabrikasjonsplate.

Målt lydeffektnivå:

89,1 dB(A)

Garantert lydeffektnivå:

90 dB(A)

Langkampfen,

2015-01-02 (ÅÅÅÅ-MM-DD)

VIKING GmbH

Weiglhofer

Leder for forskning og produktutvikling

19. Tekniske data

Batteri:

Type Lithium-ion

Maskinens driftstid er avhengig av batteriets kapasitet (f.eks. 160 Wh med AP 160).

Lader AL 100 / Lader AL 300 /

Lader AL 500:

Merkespenning 220–240 V

Frekvens 50 Hz

Beskyttelsesklasse II

Nominell strømstyrke 0,6 A

Effekt 75 W

Ladestrøm 1,6 A

Vekt 0,8 kg

Ladetid for AP 115:

- til 80 % kapasitet 110 min

- til 100 % kapasitet 140 min

Lader AL 100:

Ladetid for AP 120:

- til 80 % kapasitet 120 min

- til 100 % kapasitet 140 min

Ladetid for AP 160:

- til 80 % kapasitet 150 min

– til 100 % kapasitet 165 min

Lader AL 300:

Nominell strømstyrke 2 A

Effekt 320 W

Ladestrøm 6,5 A

Vekt 1,2 kg

Ladetid for AP 115:

- til 80 % kapasitet 25 min

- til 100 % kapasitet 55 min

Ladetid for AP 120:

- til 80 % kapasitet 30 min

- til 100 % kapasitet 60 min

Ladetid for AP 160:

- til 80 % kapasitet 35 min

- til 100 % kapasitet 60 min

Lader AL 500:

Nominell strømstyrke 2,6 A

Effekt 570 W

Ladestrøm 12 A

Vekt 1,2 kg

Ladetid for AP 115:

- til 80 % kapasitet 20 min

- til 100 % kapasitet 25 min

Ladetid for AP 120:

- til 80 % kapasitet 30 min

- til 100 % kapasitet 60 min

Ladetid for AP 160:

- til 80 % kapasitet 35 min

- til 100 % kapasitet 60 min

MA 339.0 / MA 339.0 C:

Beskyttelsesklasse III

Beskyttelsestype IPX 0*

Klippeinnretning Knivbjelke

Klippebredde 37 cm

Turtall for

klippeinnretningen 3100 o/min

Drift knivbjelke Permanent

Tiltrekkingsmoment

knivskrue 10–15 Nm

Hjul-∅ foran 150 mm

Hjul-∅ bak 180 mm

Oppsamler 40 l

Klippehøyde 30–70 mm

Klippehøyde (bare

for Storbritannia) 20–70 mm

I henhold til direktiv 2000/14/EC:

Garantert lydeffekt-

nivå L _WAd 90 dB(A)

I henhold til direktiv 2006/42/EC:

Lydtrykknivå på

arbeidsplassen L_pA 77 dB(A)

Usikkerhet K_pA 1 dB(A)

* Beskyttelsesmålet IPX 1 oppnås ved bruk av egnede komponenter.

MA 339.0:

Angitt vibrasjonskarakteristikk iht.

EN 12096:

Målt verdi a_hw 0,63 m/sek²

Usikkerhet K_hw 0,32 m/sek ^2

MA 339.0:

Måling i henhold til EN 20643

L/B/H: 122/42/107 cm

Vekt (uten batteri): 12 kg

MA 339.0 C:

Angitt vibrasjonskarakteristikk iht.

EN 12096:

Målt verdi a hw 1,02 m/sek²

Usikkerhet K_hw 0,51 m/sek ^2

Måling i henhold til EN 20643

Vekt (uten batteri): 13 kg

STIHL-batteriene er i tråd med forutsetningene som er nevnt i UN-håndboken ST/SG/AC.10/11/rev.5 del III, underkapittel 38.3.

Brukeren kan uten ytterligere betingelser bruke STIHL-batteriene i maskinen ved veitransport.

Følg gjeldende nasjonale forskrifter ved luft- eller sjøtransport.

Se www.stihl.com/safety-data-sheets for mer transportinformasjon.

REACH:

REACH er navnet på en EU-bestemmelse for registrering, vurdering og godkjenning av kjemikalier. Informasjon om innfrielse av REACH-bestemmelsen (EU)

nr. 1907/2006 finnes på

www.stihl.com/reach

20. Feilsøking

✗ Kontakt eventuelt en forhandler.

VIKING anbefaler VIKING forhandleren.

Feil/problem:

– Batteriet er ikke fulladet (en grønn lysdiode blinker på batteriet)
– Batteriet er ikke satt riktig inn
– Sikkerhetsstøpselet er ikke satt inn
- Startknappen er ikke trykt inn
- Motoren er overbelastet på grunn av for høyt eller vått gress
– Motorbeskyttelsen er aktivert
– Batteriet er for kaldt eller for varmt (lysdioden på batteriet lyser rødt)
– Gressklipperen er for varm (tre lysdioder på batteriet lyser rødt)
- Fuktighet i maskinen og/eller batteriet
– Klipperhuset er tilstoppet
– Sikring i sikkerhetsstøpselet er defekt
- Maskinen er defekt (tre lysdioder på batteriet blinker rødt)

Tiltak:

-Lad batteriet ( 8.4)
- Sett batteriet inn i batterirommet (⇒ 8.3)
- Sett inn sikkerhetsstøpselet (⇒ 9.1)
– Trykk på startknappen (⇒ 12.2)
– Ikke start motoren i høyt gress, tilpass klippehøyden (⇒ 9.6)

– La maskinen avkjøles (⇒ 10.5)

– Ta batteriet ut av batterirommet og tørk det; rengjør batterirommet og tørk det om nødvendig (⇒ 8.3)

– Rengjør klipperhuset (⇒ 13.2)

- Skift sikkerhetsstøpselet (✗)

Feil/problem:

Den elektriske motoren slår seg av under drift

Mulig årsak:

- Batteriet eller elektronikken har for høy temperatur

– Elektriske feil/problemer
– Batteriet er ikke helt oppladet
– Sikkerhetsstøpselet er satt inn feil
- Overbelastning av maskinen på grunn av for høyt eller for fuktig gress
– Feil på gressklipperen

Tiltak:

• Ta batteriet ut av batterirommet; la gressklipperen og batteriet avkjøles ( 8.3)
  – Ta batteriet ut av batterirommet, og sett det deretter inn igjen ( 8.3)
  -Lad batteriet ( 8.4)
• Sett inn sikkerhetsstøpselet (⇒ 9.1)
  – Tilpass klippehøyden og -hastigheten etter klippeforholdene ( 9.6)
• Reparer gressklipperen (✗)

Feil/problem:

Sterke vibrasjoner under bruk

Mulig årsak:

Ujevnt klipperesultat, gressplenen blir gul

Mulig årsak:

• Klippekniven er sløv eller slitt
  – Hastigheten fremover er for stor i forhold til klippehøyden

Tiltak:

– Etterslip eller skift ut klippekniven (⇒ 13.8)
- Reduser hastigheten og/eller still inn riktig klippehøyde (⇒ 9.6)

Feil/problem:

Den elektriske motoren er vanskelig å starte, eller effekten avtar

Mulig årsak:

– Batteriet er utladet
– Klipping av for høyt eller for fuktig gress
– Klipperhuset er tilstoppet
– Klippekniven er sløv eller slitt

Tiltak:

-Lad batteriet ( 8.4)
– Tilpass klippehøyden og -hastigheten etter klippeforholdene ( 9.6)
– Rengjør klipperhuset (⇒ 13.2)
– Slip eller skift ut klippekniven (⇒ 13.8)

Feil/problem:

Utkastkanalen er tilstoppet

Mulig årsak:

• Klippekniven er slitt
  – Klipping av for høyt eller for fuktig gress

Tiltak:

• Skift ut klippekniven (⇒ 13.7)
  – Tilpass klippehøyden og -hastigheten etter klippeforholdene ( 9.6)

Feil/problem:

-Lad batteriet ( 8.4)
– Tilpass klippehøyden og -hastigheten etter klippeforholdene ( 9.6)
– Rengjør klipperhuset (⇒ 13.2)

– Etterslip eller skift ut klippekniven (⇒ 13.8)
- Kontroller batteriet, skift det om nødvendig (✗)

Feil/problem:

– Varm opp eller kjøl ned batteriet (⇔ 8.4). Laderen skal bare brukes i lukkede og tørre rom ved temperaturer mellom -5 °C og +40 °C.

Feil/problem:

• Det er ingen elektrisk kontakt mellom lader og batteri
  – Feil på laderens strømtilførsel

Tiltak:

– Ta batteriet ut av batterirommet, og sett det deretter inn igjen ( 8.3)
– Koble laderen til strømnettet (⇒ 8.2)
- Kontroller strømnettet
- Kontroller laderen, og skift ut om nødvendig (✗)

Feil/problem:

• Det er ingen elektrisk kontakt mellom lader og batteri
• Batteriet er defekt (fire lysdioder på batteriet blinker rødt i ca. 5 sekunder)

- Laderen er defekt

Tiltak:

– Ta batteriet ut av batterirommet, og sett det deretter inn igjen ( 8.3)
- Kontroller batteriet, skift det om nødvendig (✗)
- Kontroller laderen, og skift ut om nødvendig (✗)

21. Serviceplan

21.1 Bekreftelse av overleveringen

Modell:

Serienummer:

Dato:

21.2 Servicebekreftelse

Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført den

Dato for neste service

Bästa kund!

Ta maskinen i bruk 203

Du ønskes held og lykke med din VIKING maskine.

Dr. Peter Pretzsch

Adm. direktør

1. Indholdsfortegnelse

Vedligeholdelse, rengøring, reparation og opbevaring 239

Bortskaffelse 239

Symbolforklaring 239

Medfølgende dele 240

Batteri og ladeapparat 241

Generelt 241

Tilslut ladeapparatet til strømmen 241

Når kniven blokerer 244

El-motorens termiske overbelastningsbeskyttelse 244

Miljøbeskyttelse 249

Tilbagetagning 249

Standardreservedele 249

Producentens EF- overensstemmelseserklæring 249

Tekniske data 250

Fejlsøgning 251

Serviceplan 253

Billeder og tekst beskriver særlige betjeningstrin.

De beskrevne anvisninger kan være markeret som vist i de følgende eksempler.

Anvend og opbevar kun batteriet ved temperaturer fra -10° C til maks. +50° C.

Antal celler og energiindhold iht. specifikationer fra celleproducent.

Se www.stihl.com/safety-data-sheets for yderligere

Anvend kun ladeapparatet ved temperaturer fra + 5° C til + 40° C.

4.7 Vedligeholdelse, rengøring, reparation og opbevaring

Motoren skal slukkes,

8. Batteri og ladeapparat

8.1 Generelt

8.2 Tilslut ladeapparatet til strømmen

Fire LED'er blinker rødt

Tre LED'er lyser rødt

Tre LED'er blinker rødt

10.4 Når kniven blokerer

13.3 El-motor og hjul

El-motoren er vedligeholdelsesfri.

erklærer, at maskinen

Plæneklipper, håndbetjent og batteridrevet (MA)

Fabrikat: VIKING

Type:	MA 339.0
	MA 339.0 C
Serienummer	6320
og

Ladeapparat

Fabrikat: STIHL

Type:	AL 100
	AL 300
	AL 500

Serienummer 4850

Beskyttelsesklasse III

LED'en på ladeapparatet blinker rødt

Mulig årsag:
